Oklima SX 100 User guide

Page 1

GENERATORE DI CALORE A RAGGI INFRAROSSI GÉNÉRATEUR DE CHALEUR À RAYONS INFRAROUGES INFRAROT-WÄRMEGENERATOR INFRARED RAY HEAT GENERATOR GENERADOR DE CALOR POR RAYOS INFRARROJOS ТЕПЛОГЕНЕРАТОР ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

SX 100

L-L 204.02-OK

MANUALE D’USO E MANUTENZIONE LIVRET D’ENTRETIEN BEDIENUNGSANLEITUNG INSTRUCTIONS MANUAL MANUAL DE INSTRUCCIONES РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Page 2

Page 3

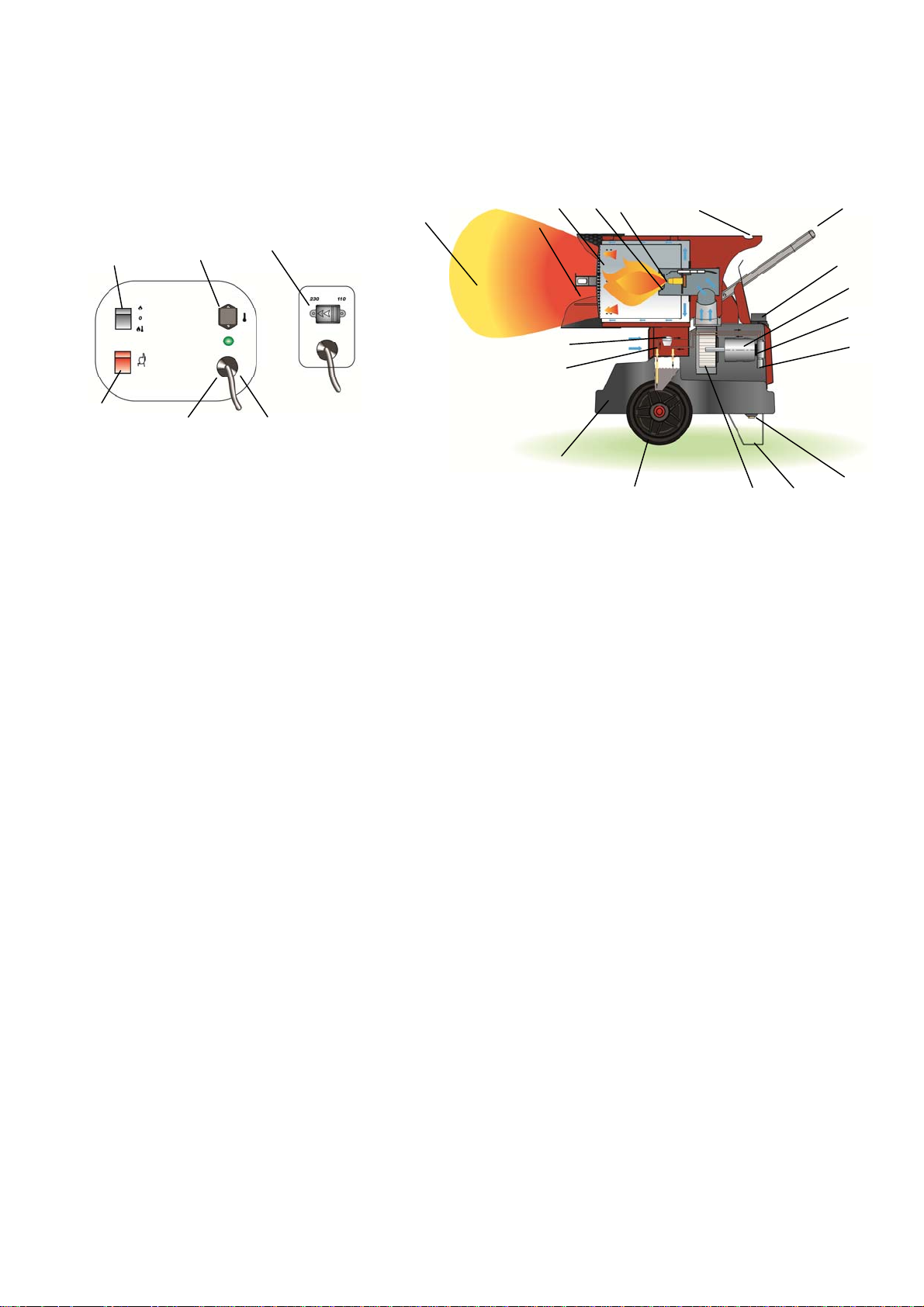

SCHEMA DI FUNZIONAMENTO - SCHÉMA DE FONCTIONNEMENT - FUNKTIONSPLAN OPERATING DIAGRAM - ESQUEMA DE FUNCIONAMIENTO - СХЕМА РАБОТЫ

1 2 3 18

17 CAVO DI ALIMENTAZIONE

CABLE ELECTRIQUE ELEKTRO KABEL POWER CORD CABLE ALIMENTACIЧN СЕТЕВОЙ КАБЕЛЬ

18 MANIGLIA

POIGNEE HANDGRIFF HANDLE MANIJA РУЧКА

19 TAPPO DI CARICO

BOUCHON DE REMPLISSAGE DU RÉSERVOIR FÜLLSTUTZEN FUEL CAP TAPON DE CARGA DEL DEPOSITO ПРОБКА ЗАЛИВА БАКА

20 TAPPO DI SCARICO

BOUCHON DE VIDANGE DU RÉSERVOIR ABLASSSTUTZEN DRAIN PLUG TAPON DE DESCARGA DEL DEPOSITO ПРОБКА СЛИВА БАКА

21 FLUSSO DI CALORE

FLUX DE CHALEUR WÄRMESTROM HEAT FLOW FLUJO DE CALOR

ПОТОК ТЕПЛОВОГО ВОЗДУХА

22 DEVIATORE CAMBIO TENSIONE

DÉVIATEUR CHANGEMENT TENSION SPANNUNGSWECHSELSABLEITER INPUT VOLTAGE SWITCH DESVIADOR CAMBIO TENSION ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ

1 CAMERA DI COMBUSTIONE

CHAMBRE DE COMBUSTION BRENNKAMMER COMBUSTION CHAMBER CAMARA DE COMBUSTION КАМЕРА СГОРАНИЯ

2 BRUCIATORE

BRULEUR BRENNER BURNER QUEMADOR ГОРЕЛКА

3 UGELLO

GICLEUR DUSE NOZZLE BOQUILLA ФОРСУНКА

4 ELETTROVALVOLA

ELECTROVANNE ELEKTROVENTIL SOLENOID VALVE ELECTROVALVULA ЭЛЕКТРОКЛАПАН

5 POMPA COMBUSTIBILE

POMPE FIOUL ЕLPUMPE DIESEL PUMP BOMBA DE GASOLEO ТОПЛИВНЫЙ НАСОС

6 MOTORE

MOTEUR MOTOR MOTOR MOTOR ДВИГАТЕЛЬ

7 VENTILATORE

VENTILATEUR VENTILATOR FAN VENTILADOR

ВЕНТИЛЯТОР

8 FILTRO COMBUSTIBILE

FILTRE COMBUSTIBLE BRENNSTOFFILTER FUEL FILTER FILTRO DE COMBUSTIBLE ТОПЛИВНЫЙ ФИЛЬТР

9 CIRCUITO COMBUSTIBILE

CIRCUIT COMBUSTIBLE BRENNSTOFFKREISLAUF FUEL CIRCUIT CIRCUITO DE COMBUSTIBLE ТОПЛИВНАЯ СИСТЕМА

10 PIEDE/MANIGLIA

SUPPORT/POIGNEE STUTZE/HANDGRIFF SUPPORT/HANDLE AYUDA Y MANIJA НОЖКА/РУЧКА

11 RUOTA

ROUE RAD WHEEL RUEDA КОЛЕСО

12 SERBATOIO COMBUSTIBILE

RESERVOIR COMBUSTIBLE BRENNSTOFFTANK FUEL TANK DEPOSITO DE COMBUSTIBLE ТОПЛИВНЫЙ БАК

13 PULSANTE DI RIARMO

BOUTON REARMEMENT AVEC LAMPE TEMOIN RESET KNOPF MIT KONTROLLAMPE RESET BUTTON WITH CONTROL LAMP PULSADOR RESTABLECIMIENTO КНОПКА ВОССТАНОВЛЕНИЯ РАБОЧЕГО СОСТОЯНИЯ

14 INTERRUTTORE PRINCIPALE

INTERRUPTEUR MARCHE-ARRET

EIN-AUS SCHALTER MAIN SWITCH INTERRUPTOR GENERAL ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ

15 PRESA PER TERMOSTATO AMBIENTE

PRISE THERMOSTAT D’AMBIANCE RAUMTHERMOSTAT STECKDOSE ROOM THERMOSTAT PLUG ENCHUFE TERMOSTATO AMBIENTE РАЗЪЕМ ДЛЯ ТЕРМОСТАТА ОКРУЖАЮЩЕЙ СРЕДЫ

16 SPIA TENSIONE

LAMPE TEMOIN D’ALIMENTATION KONTROLLAMPE CONTROL LAMP TESTIGO TENSIЧN ИНДИКАТОР НАПРЯЖЕНИЯ

Page 4

IMPORTANTE

Prima di usare il generatore, si prega di leggere con attenzione tutte le istruzioni d’uso riportate di seguito e di seguirne scrupolosamente le indicazioni. Il costruttore non è responsabile per danni a cose e/o persone derivanti da uso improprio dell’apparecchio. Questo libretto di uso e manutenzione costituisce parte integrante dell’apparecchio e deve quindi essere conservato con cura e accompagnare l’apparecchio in caso di passaggio di proprietà.

RACCOMANDAZIONI GENERALI

Il generatore descritto in questo manuale è un generatore mobile di calore ad infrarossi, che funziona utilizzando del gasolio come combustibile. La facile manovrabilità e la dotazione di un capiente serbatoio di combustibile ne consentono l’impiego localizzato e temporaneo in completa autonomia di funzionamento. L’area da riscaldare risulta così investita da un flusso di calore omogeneo ed uniforme, come è possibile individuare dalla forma del cono di irraggiamento (21), senza movimento d’aria.

Si tratta di un generatore a combustione diretta che funziona immettendo nell’ambiente da riscaldare sia l’aria calda sia i prodotti della combustione: tutte le necessarie precauzioni devono quindi essere adottate al fine di garantire un sufficiente ricambio d’aria.

Le condizioni di impiego devono rispettare le regolamentazioni e le leggi in vigore relative all’utilizzazione dell’apparecchio.

È buona regola assicurarsi che:

• le istruzioni contenute nel presente manuale siano seguite scrupolosamente;

• il generatore non sia installato in locali in cui esiste il pericolo di esplosione o che temono il fuoco;

• materiali infiammabili non siano depositati nelle vicinanze dell’apparecchio (la distanza minima deve essere pari a 3 m);

• siano state previste sufficienti misure di prevenzione incendio;

• controllare che la superficie o pavimento di appoggio della macchina non sia in materiale infiammabile.

• l’aerazione del locale nel quale si trova il generatore sia garantita e sia sufficiente al fabbisogno del generatore medesimo; in particolare, per il generatore a combustione diretta il ricambio d’aria deve essere stimato considerando che il generatore immette nell’ambiente sia l’aria calda sia i prodotti della combustione;

• non vi siano ostacoli od ostruzioni ai condotti di aspirazione e/o di mandata dell’aria, come teli o coperte adagiati sull’apparecchio o pareti od oggetti ingombranti vicini al generatore;

• sia aggiunto del kerosene nel serbatoio, se la temperatura dell’ambiente è molto bassa;

• il generatore sia controllato prima della messa in funzione e sorvegliato regolarmente durante l’uso; in particolare l’avvicinamento non sorvegliato di bambini e/o animali deve essere impedito;

• all’inizio di ogni esercizio d’uso, prima di inserire la spina nella presa elettrica, controllare che il ventilatore giri liberamente;

• al termine di ogni esercizio d’uso la spina elettrica sia stata estratta dalla presa.

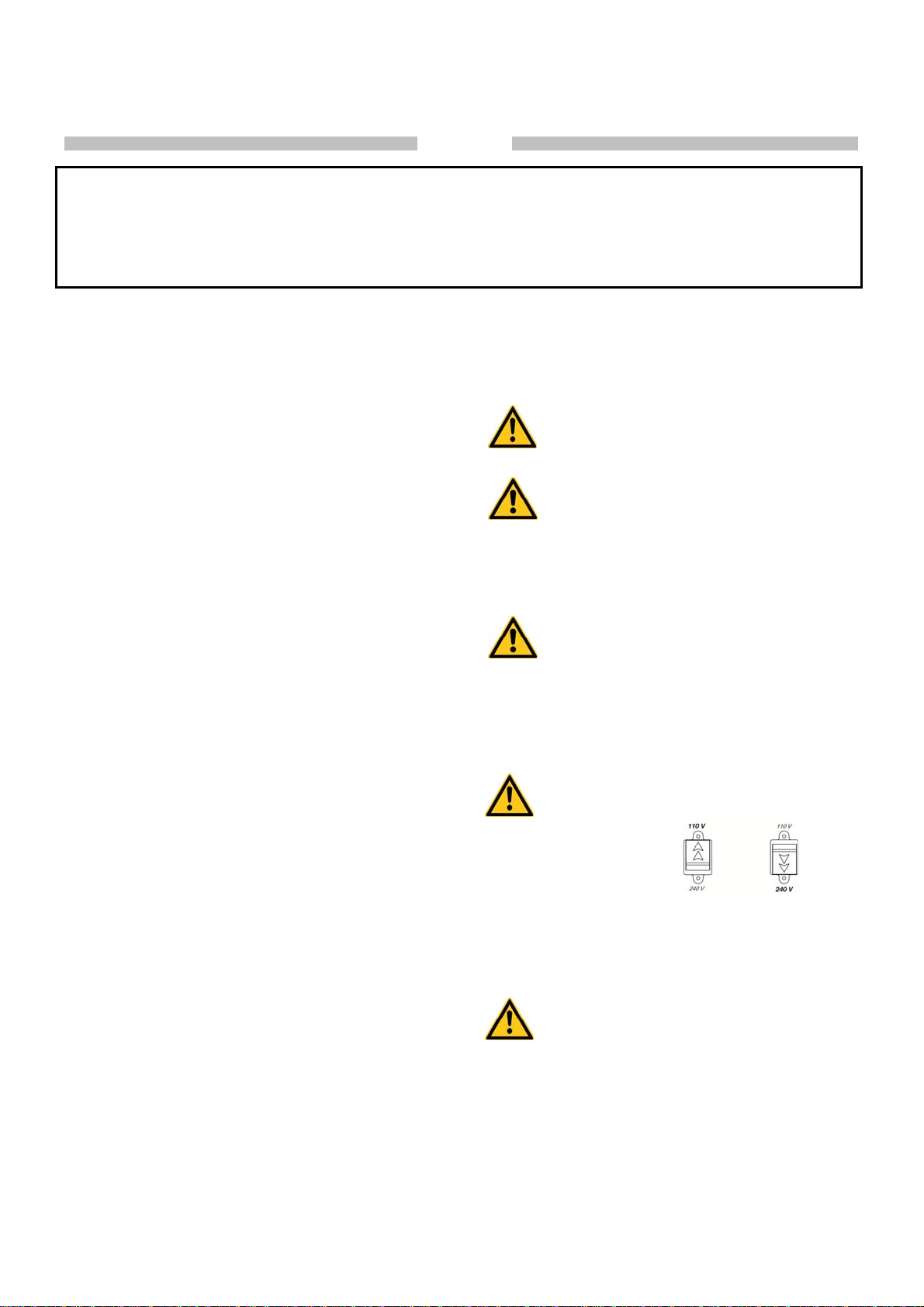

DISPOSITIVI DI SICUREZZA

Il generatore è dotato di un’apparecchiatura elettronica per il controllo della fiamma e della temperatura massima di sicurezza attraverso una fotocellula ed un termostato di sovrariscaldamento.

L’apparecchiatura elettronica gestisce i tempi di avviamento, spegnimento e di intervento di sicurezza in caso di anomalie di funzionamento ed è dotata di un pulsante di riarmo (13) che può assumere colori diversi (Luce Funzionamento) a seconda del modo di funzionamento:

• spento, quando la macchina è in pausa o “stand-by”, in attesa

della richiesta di riscaldamento.

• spento, quando la macchina è in funzionamento regolare;

• rosso fisso, quando la macchina è in blocco di sicurezza

• spento, quando il funzionamento è sospeso per variazioni

eccessive della tensione di alimentazione (T<165V o T>280V); il

funzionamento riprende automaticamente al ristabilirsi della

tensione entro valori compresi nell’intervallo fra 180V e 275V.

Attenzione

In caso di blocco di sicurezza per riavviare il funzionamento è necessario premere il pulsante di riarmo (13) per 3 secondi.

Attenzione

Non effettuare mai più di due ripartenze successive: gasolio incombusto può accumularsi nella camera di combustione e incendiarsi improvvisamente alla successiva riaccensione.

Se il blocco di sicurezza persiste, prima di riavviare il generatore si

deve individuare ed eliminare la causa che ha prodotto l’arresto.

Attenzione

Consultare il paragrafo “INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI” per individuare la causa del malfunzionamento

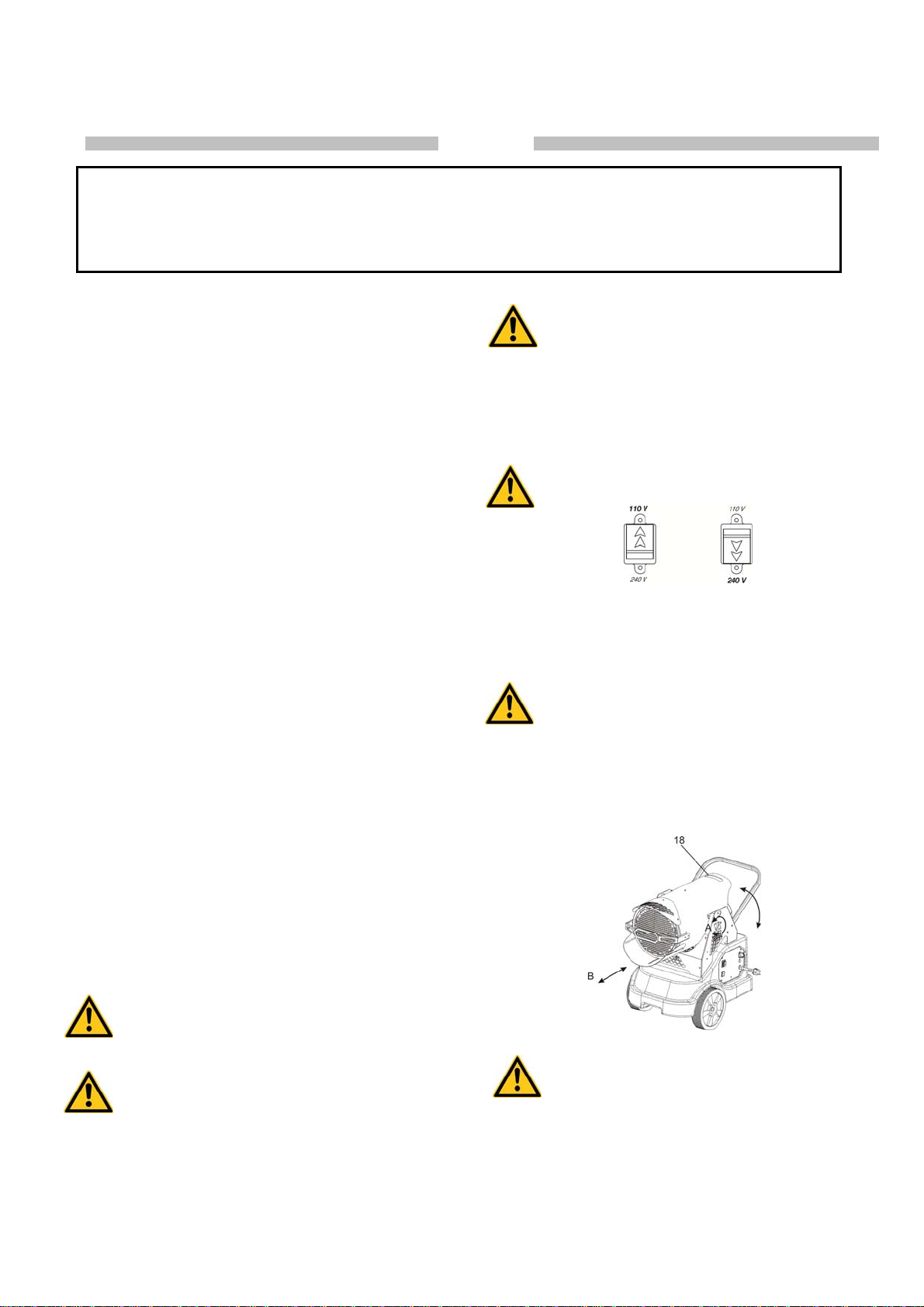

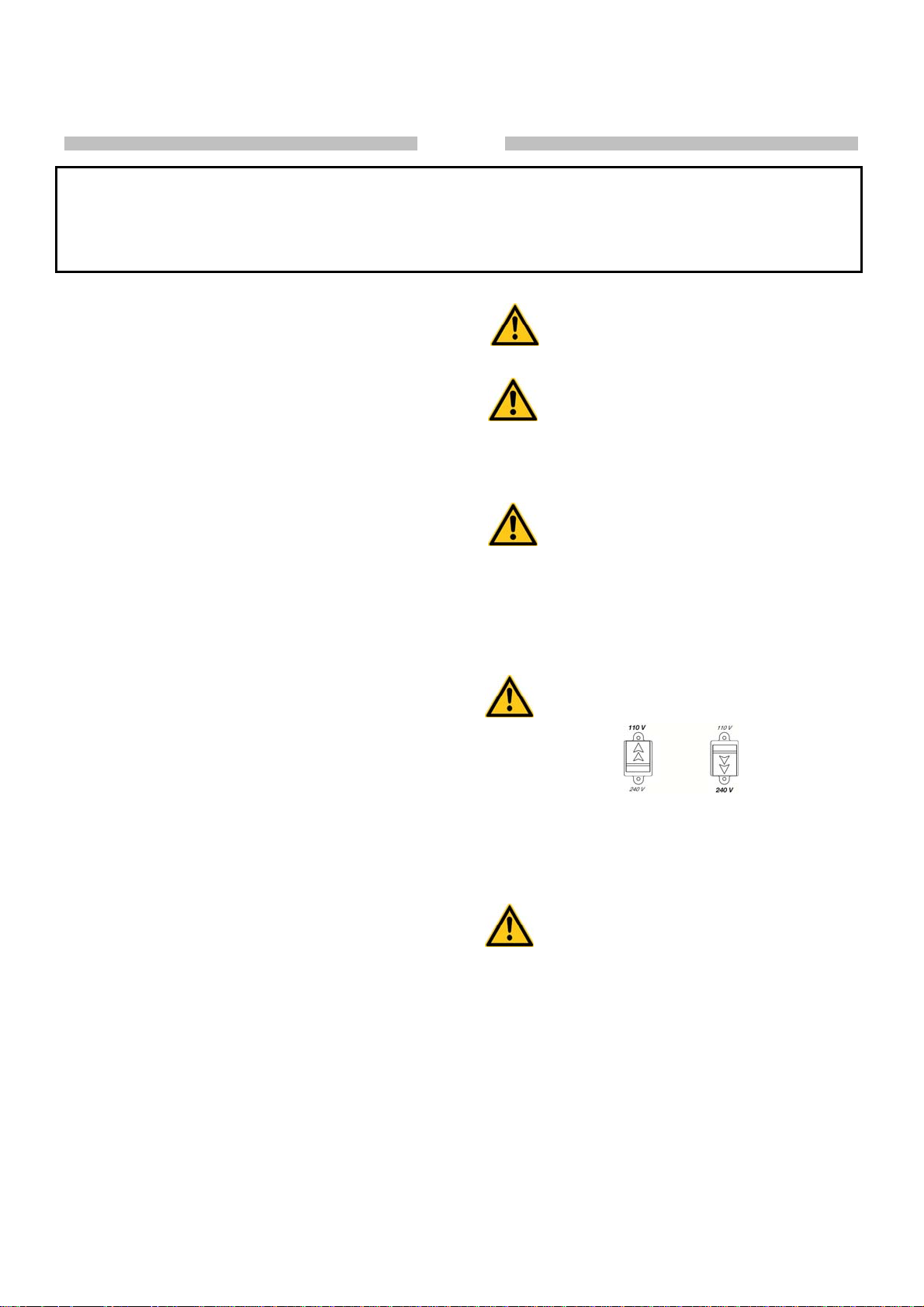

MESSA IN FUNZIONE

Prima di mettere in funzione il generatore e, quindi, prima di collegarlo alla rete elettrica di alimentazione si deve controllare che le caratteristiche della rete elettrica di alimentazione corrispondano a quelle riportate sulla targhetta di identificazione.

Attenzione

Per modelli “DV” controllare che il coperchio del tasto di selezione della tensione di alimentazione sia orientato con frecce indicanti il valore di tensione desiderato.

Se necessario:

• rimuovere il coperchio;

• premere il deviatore (22) nella posizione desiderata;

• montare il coperchio di protezione.

Attenzione

• La linea elettrica di alimentazione del generatore deve essere provvista di messa a terra e di interruttore magneto- termico differenziale.

• La spina elettrica del generatore deve essere allacciata ad una presa munita di interruttore di sezionamento.

Il generatore deve essere disposto su una superficie piana, stabile e livellata, in modo da evitare ribaltamenti della macchina e/o fuoriuscite di gasolio dal tappo di carico del serbatoio.

Il flusso di calore può essere diretto verso l’alto con un angolo di 5° circa: allentare le due manopole di bloccaggio (A) e inclinare il gruppo di combustione premendo sulla maniglia (18) sino a raggiungere la posizione più inclinata, poi bloccare le due manopole (A) riavvitandole.

Page 5

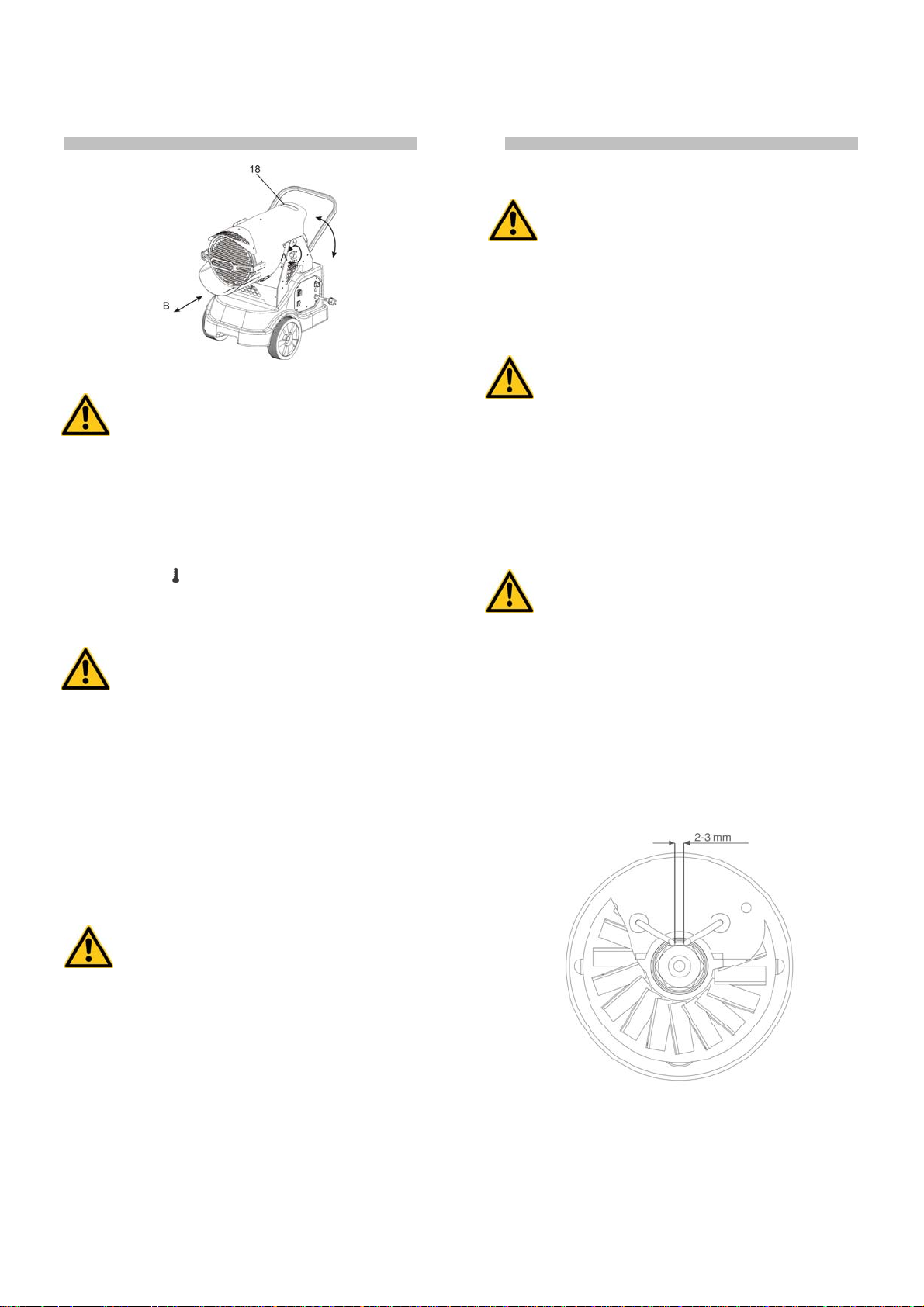

Attenzione

l’interrutore (14) nella posizione (ON).

dispositivo di controllo, quale, ad es., un termostato o un orologio, sia collegato al generatore. Il collegamento al generatore deve essere fatto rimuovendo il coperchio della presa (15) e inserendo la spina del termostato.

Attenzione

circuito del gasolio, il flusso di gasolio all’ugello può essere insufficiente e causare l’intervento dell’apparecchiatura di controllo di fiamma che arresta il generatore; in questo caso, premere il pulsante di riarmo (13) e riavviare l’apparecchio.

sono le seguenti:

Prima di avviare il funzionamento assicurarsi sempre che il carter di protezione (B) sia estratto completamente, in modo tale da garantire la massima protezione della superficie di appoggio della macchina.

Il generatore può funzionare in modo manuale disponendo

Il generatore può funzionare in modo automatico solo quando un

Per avviare la macchina si deve:

• se collegata al termostato, disporre l’interruttore nella posizione (ON +

• se non collegata al termostato, disporre l’interruttore nella

Alla prima messa in servizio o dopo lo svuotamento completo del

In caso di mancato funzionamento le prime operazioni da farsi

1. Controllare che il serbatoio contenga ancora del gasolio;

2. Premere il pulsante di riarmo (13);

3. Se dopo tali operazioni il generatore non funziona, si deve

);

posizione (ON);

Al termine del ciclo di avviamento, l’apparecchiatura elettronica di controllo emette un breve lampeggio rosso del pulsante (13) che conferma il completamento del ciclo di accensione del generatore.

consultare il paragrafo “INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI” e scoprire la causa del mancato funzionamento.

Attenzione

Non fermare mai la macchina rimuovendo la spina elettrica: potrebbe provocare surriscaldamento.

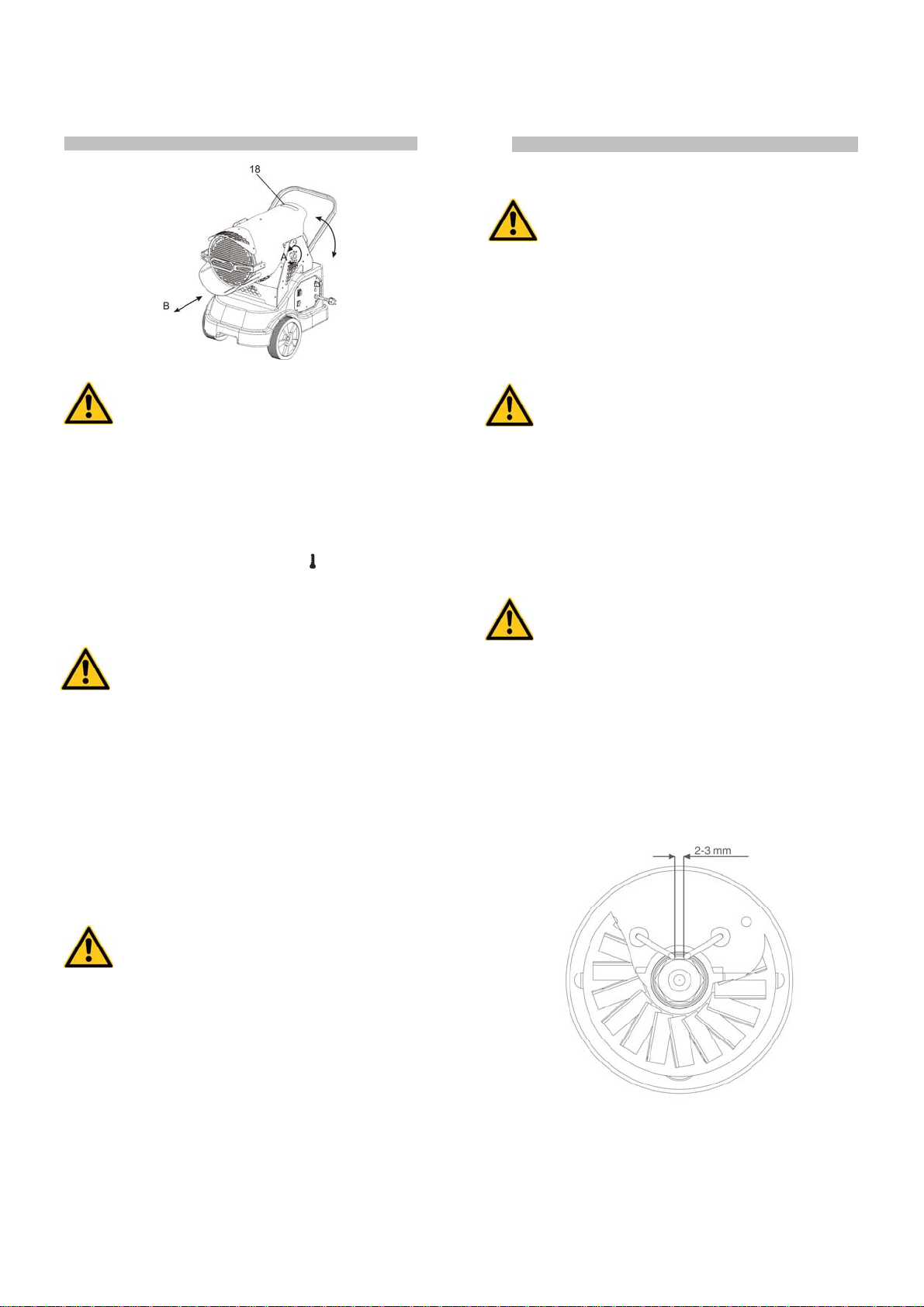

ARRESTO

Per arrestare il funzionamento dell’apparecchio si deve disporre l’interruttore (14) nella posizione “0” o agire sul dispositivo di controllo, (ad es., regolando il termostato ad una temperatura più bassa). La fiamma si spegne e il ventilatore continua a funzionare per circa 90 sec. raffreddando la camera di combustione.

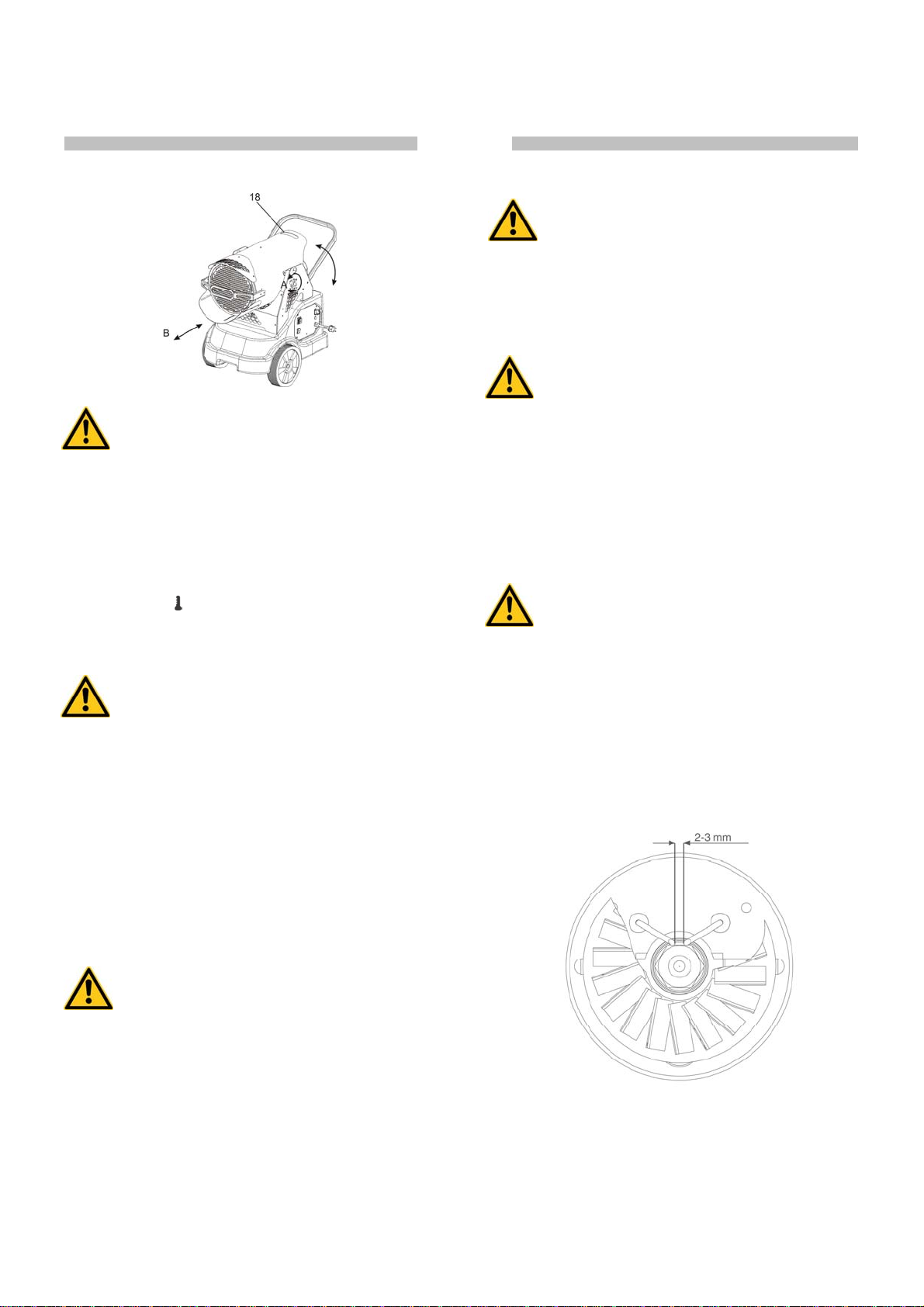

TRASPORTO E MOVIMENTAZIONE

Attenzione

Prima di spostare l’apparecchio si deve:

• Arrestare la macchina secondo le indicazioni del paragrafo “ARRESTO”;

• Disinserire l’alimentazione elettrica estraendo la spina dalla presa elettrica;

• Attendere che il generatore si raffreddi.

Prima di sollevare o spostare il generatore ci si deve assicurare che il tappo del serbatoio sia ben fissato.

Attenzione

Durante la movimentazione e il trasporto possono verificarsi fuoriuscite di gasolio: il tappo di carico del serbatoio non garantisce la tenuta per consentire l’introduzione di aria e permettere lo svuotamento del serbatoio durante il funzionamento della macchina.

Per la movimentazione di breve / medio raggio può essere sufficiente afferrare il generatore per la maniglia e farlo scorrere sulle ruote.

MANUTENZIONE

Per il regolare funzionamento dell’apparecchio è necessario pulire periodicamente la camera di combustione, il bruciatore e il ventilatore.

Attenzione

Prima di iniziare qualsiasi operazione di manutenzione si deve:

• Arrestare la macchina secondo le indicazioni del paragrafo “ARRESTO”;

• Disinserire l’alimentazione elettrica estraendo la spina dalla presa elettrica;

• Attendere che il generatore si raffreddi.

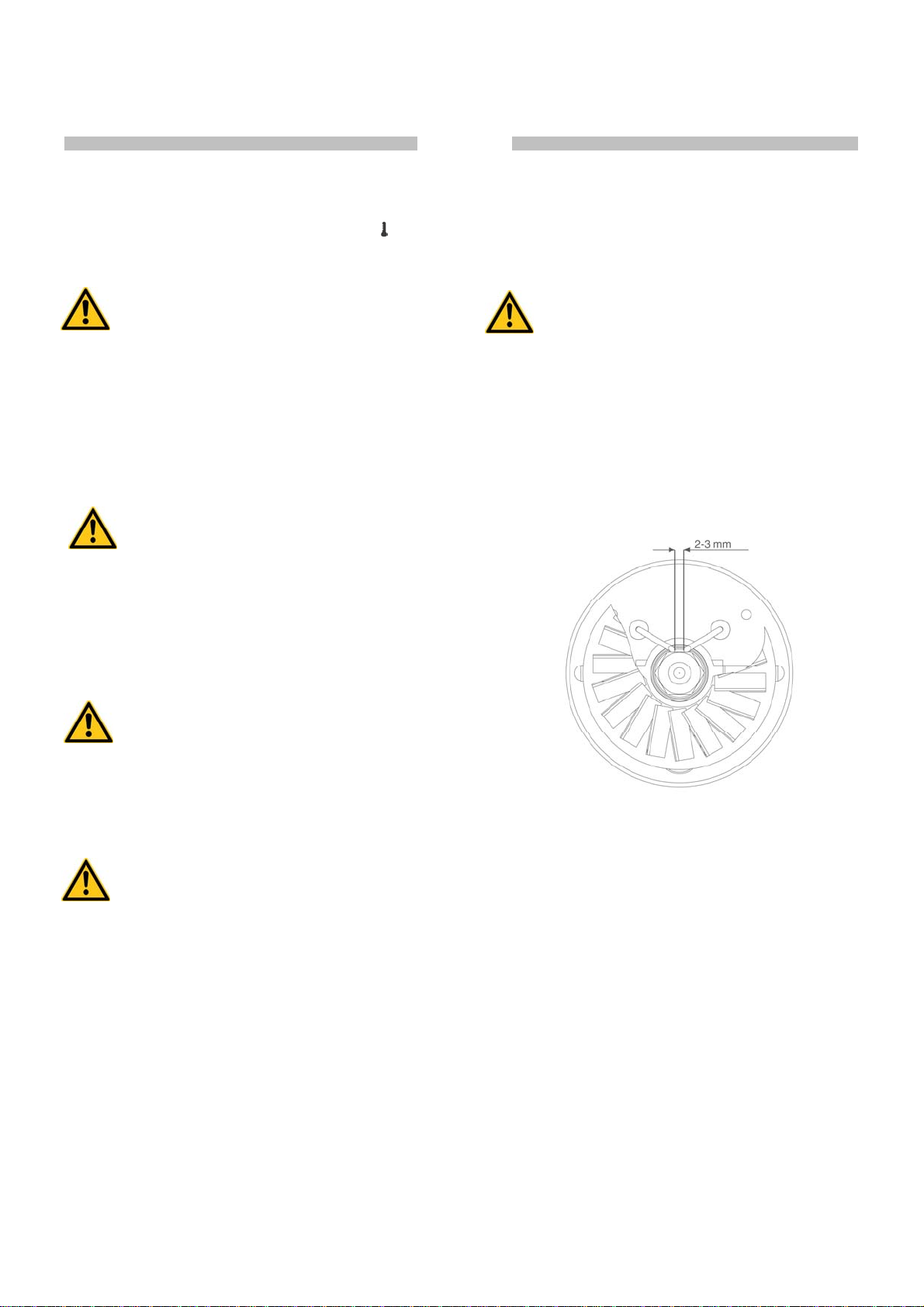

Ogni 50 ore di funzionamento si deve:

• Smontare la cartuccia del filtro, estrarla e pulirla con gasolio pulito;

• Smontare la carenatura esterna cilindrica e pulire la parte interna e le pale del ventilatore;

• Controllare lo stato dei cavi e degli innesti in alta tensione sugli elettrodi;

• Smontare il bruciatore pulendone le parti, pulire gli elettrodi e regolarne la distanza al valore indicato nello schema “REGOLAZIONE ELETTRODI”.

Page 6

INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI

INCONVENIENTE DI

FUNZIONAMENTO

• Il ventilatore non si avvia e la fiamma non si accende

• Il ventilatore non si avvia oppure si arresta durante l'avviamento o il funzionamento

• Il ventilatore si arresta durante l'avviamento o il funzionamento

• Il ventilatore si avvia e la fiamma si accende producendo fumo

• Il generatore non si arresta

Se con i controlli e i rimedi descritti non è stata individuata la causa del malfunzionamento, si prega di contattare il nostro più vicino centro vendita - assistenza autorizzato.

PULSANTE RIARMO

(13)

• Spenta

• Rosso fisso

LUCE FUNZIONAMENTO

• Spenta

• Spenta • Tenuta elettrovalvola difettosa • Sostituire il corpo elettrovalvola

CAUSA RIMEDIO

• Regolazione errata dell’eventuale dispositivo di controllo

• Dispositivo di controllo difettoso • Sostituire il dispositivo di controllo

• Alimentazione elettrica mancante

• La tensione è inferiore a 165V

• La tensione è superiore a 280V

• Presenza fiamma prima dell'accensione del trasformatore

• Fotocellula difettosa • Sostituire la fotocellula

• Avvolgimento del motore bruciato o interrotto

• Cuscinetti del motore bloccati • Sostituire i cuscinetti

• Condensatore del motore bruciato • Sostituire il condensatore

• Accensione non funzionante

• Apparecchiatura di controllo fiamma difettosa

• Fotocellula non funzionante • Pulire la fotocellula o sostituirla

• Non arriva gasolio al bruciatore o arriva in quantità insufficiente

• Elettrovalvola non funzionante

• Errore interno dell'apparecchiatura elettronica

• Aria di combustione insufficiente

• Aria di combustione eccessiva

• Gasolio utilizzato sporco o contente acqua

• Infiltrazioni d’aria nel circuito del gasolio

• Quantità insufficiente di gasolio al bruciatore

• Quantità eccessiva di gasolio al bruciatore

• Controllare che la regolazione del dispositivo di controllo sia corretta (ad es., la temperatura selezionata sul termostato deve essere superiore alla temperatura dell’ambiente)

• Verificare le caratteristiche dell’impianto elettrico

• Controllare la funzionalità e il posizionamento dell’interruttore

• Controllare l’integrità del fusibile

• Controllare la tensione di alimentazione: il generatore si riavvia automaticamente quando la tensione è superiore a 180 V

• Controllare la tensione di alimentazione: il generatore si riavvia automaticamente quando la tensione è inferiore a 275 V

• Pulire ed eliminare il residuo di gasolio nella camera di combustione

• Sostituire il motore

• Controllare i collegamenti dei cavi di accensione agli elettrodi e al trasformatore

• Controllare la posizione degli elettrodi e la loro distanza secondo lo schema “REGOLAZIONE ELETTRODI”

• Controllare che gli elettrodi siano puliti

• Sostituire il trasformatore d’accensione

• Sostituire l’apparecchiatura

• Controllare l’integrità del giunto pompa-motore

• Controllare che non ci siano infiltrazioni di aria nel circuito del gasolio verificando la tenuta dei tubi e della guarnizione del filtro

• Pulire o, se necessario, cambiare l’ugello

• Controllare il collegamento elettrico

• Controllare il termostato LI

• Pulire ed eventualmente sostituire l’elettrovalvola

• Resettare l'apparecchiatura e tentare almeno due accensioni: se l'inconveniente persiste sostituire l'apparecchiatura

• Rimuovere tutti i possibili ostacoli od ostruzioni ai condotti di aspirazione e/o di mandata dell’aria

• Verificare la posizione dell’anello di regolazione dell’aria

• Pulire il disco bruciatore

• Verificare la posizione dell’anello di regolazione dell’aria

• Sostituire il gasolio usato con gasolio pulito

• Pulire il filtro gasolio

• Verificare la tenuta dei tubi e del filtro gasolio

• Verificare il valore della pressione della pompa

• Pulire o sostituire l’ugello

• Verificare il valore della pressione della pompa

• Sostituire l’ugello

Page 7

IMPORTANT

Avant toute utilisation du générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi mentionnées ciaprès et d'en suivre scrupuleusement les indications. Le constructeur n'est pas responsable pour les dommages aux personnes et/ou aux biens dus à une utilisation impropre de l'appareil. Ce livret d'utilisation et d'entretien est partie intégrante de l'appareil. Il doit donc être conservé soigneusement et accompagner l'appareil en cas de revente.

CONSEILS D'ORDRE GÉNÉRAL

Le générateur décrit dans ce manuel est un générateur de chaleur

à infrarouges mobile, fonctionnant au fuel.

Sa maniabilité et le grand volume de son réservoir permettent un emploi localisé et temporaire en autonomie totale. La forme du cône d'irradiation (21) permet, sans déplacement d'air, de chauffer la zone souhaitée avec un flux de chaleur homogène et uniforme.

Il s'agit d'un générateur à combustion directe qui fonctionne en émettant dans le local à réchauffer, aussi bien l'air chaud que les produits de la combustion: il est donc impératif de garantir un renouvellement d'air suffisant.

Les conditions d’installation et d’utilisation doivent respecter les normes et les lois en vigueur relatives à l’utilisation de l’appareil.

Il convient de s’assurer que :

• les instructions contenues dans ce livret soient suivies scrupuleusement ;

• le générateur ne soit pas installé dans des locaux où il y aurait des risques d’explosion ou d’incendie ;

• des matériaux inflammables ne soient pas déposés à côté de l’appareil (la distance minimum doit être de 3 mètres) ;

• de mesures suffisantes de prévention anti-incendie aient été prévues ;

• le sol destiné à recevoir la machine ne soit pas en matériau inflammable ;

• l’aération du local dans lequel se trouve le générateur soit garantie et suffisante pour les nécessités du générateur, et en particulier, pour le générateurs à combustion directe le renouvellement d’air doit être évalué en considérant que ce générateur envoie dans la pièce aussi bien de l’air chaud que les produits de combustion ;

• il n’y ait pas d’obstacles ou d’obstructions à l’aspiration et à la sortie de l’air, tels que des toiles ou des couvertures étendues sur l’appareil ou sur les parois, ou des objets encombrants à côté du générateur ;

• du kérosène soit rajouté dans le réservoir si la température de la pièce est très basse ;

• le générateur soit contrôlé avant sa mise en marche et régulièrement surveillé durant son utilisation; il faut éviter que des enfants ou des animaux non surveillés s’en approchent ;

• au début de chaque période d’utilisation, avant de brancher la fiche dans la prise électrique, contrôler que le ventilateur tourne librement ;

• à la fin de chaque période d’utilisation enlever la fiche de la prise de courant.

DISPOSITIFS DE SECURITE

Le générateur est doté d'une cellule photoélectrique de contrôle de la flamme et d'un thermostat de surchauffe pour le contrôle de la température maximale.

Le boîtier électronique gère les temps de mise en marche, d'extinction et d'intervention des sécurités en cas de dysfonctionnement ; il est en outre doté d'un poussoir de réarmement (13) dont la couleur change en fonction du mode de fonctionnement (

LUMIÈRE FONCTIONNEMENT):

• éteint : la machine est en condition de veille, en attente de

demande de chauffage.

• éteint: la machine fonctionne correctement.

• rouge fixe : la machine est en condition d'arrêt de sécurité.

• éteint: fonctionnement interrompu suite à des variations

excessives de tension d'alimentation (T< 165V ou T>280V) ; le

fonctionnement reprendra automatiquement lorsque la valeur de

tension sera à nouveau comprise entre 180V et 275V.

Attention

nécessaire d'identifier et de supprimer la cause à l'origine de l'interruption.

Attention

MISE EN MARCHE

brancher au réseau électrique d’alimentation, contrôler que les caractéristiques du réseau électrique correspondent à celles indiquées sur la plaquette de fabrication.

Attention

nivelée, de façon à éviter qu'il se renverse ou que du fuel puisse sortir par le bouchon de remplissage du réservoir.

d'environ 5°: desserrer les deux poignées de blocage (A), incliner le groupe de combustion en appuyant sur la poignée (18) jusqu'à atteindre la position la plus inclinée puis bloquer les deux poignées (A) en les revissant

Après un blocage de sécurité, il est nécessaire d'enfoncer le poussoir de réarmement (13) pendant 3 secondes pour relancer le fonctionnement (

AUTODIAGNOSTIC

Ne jamais effectuer plus de deux redémarrages consécutifs : le fuel imbrûlé peut s'accumuler dans la chambre de combustion et s'enflammer soudainement lors de la deuxième mise en marche.

Si l'interruption persiste, avant de redémarrer le générateur il est

LUMIÈRE

Consulter le paragraphe "ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS" pour identifier la cause du dysfonctionnement.

Avant de mettre en marche le générateur et donc, avant de le

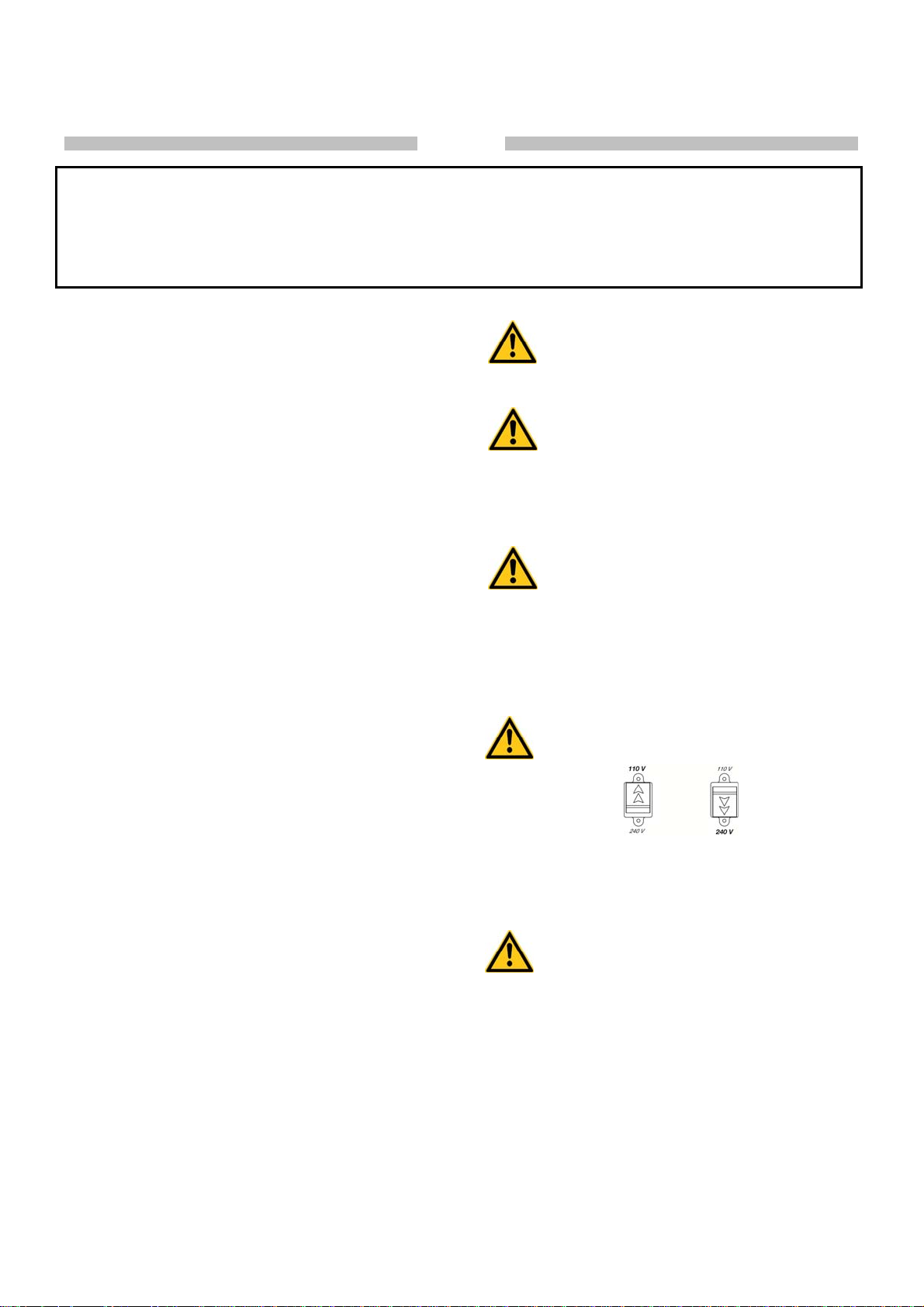

Sur les modèles “DV”, contrôler que les flèches sur le couvercle du bouton de sélection de la tension d'alimentation soient en vis-à-vis de la valeur de tension souhaitée.

Si nécessaire :

• retirer le couvercle ;

• enfoncer le déviateur (22) sur la position souhaitée ;

• remonter le couvercle de protection.

• La ligne électrique d’alimentation du générateur doit être pourvue d’une mise à la terre et d’un disjoncteur magnéto-thermique avec un différentiel.

• La fiche électrique du générateur doit être reliée à

une prise munie d’un interrupteur de sectionnement.

Le générateur doit être placé sur une surface plane, stable et

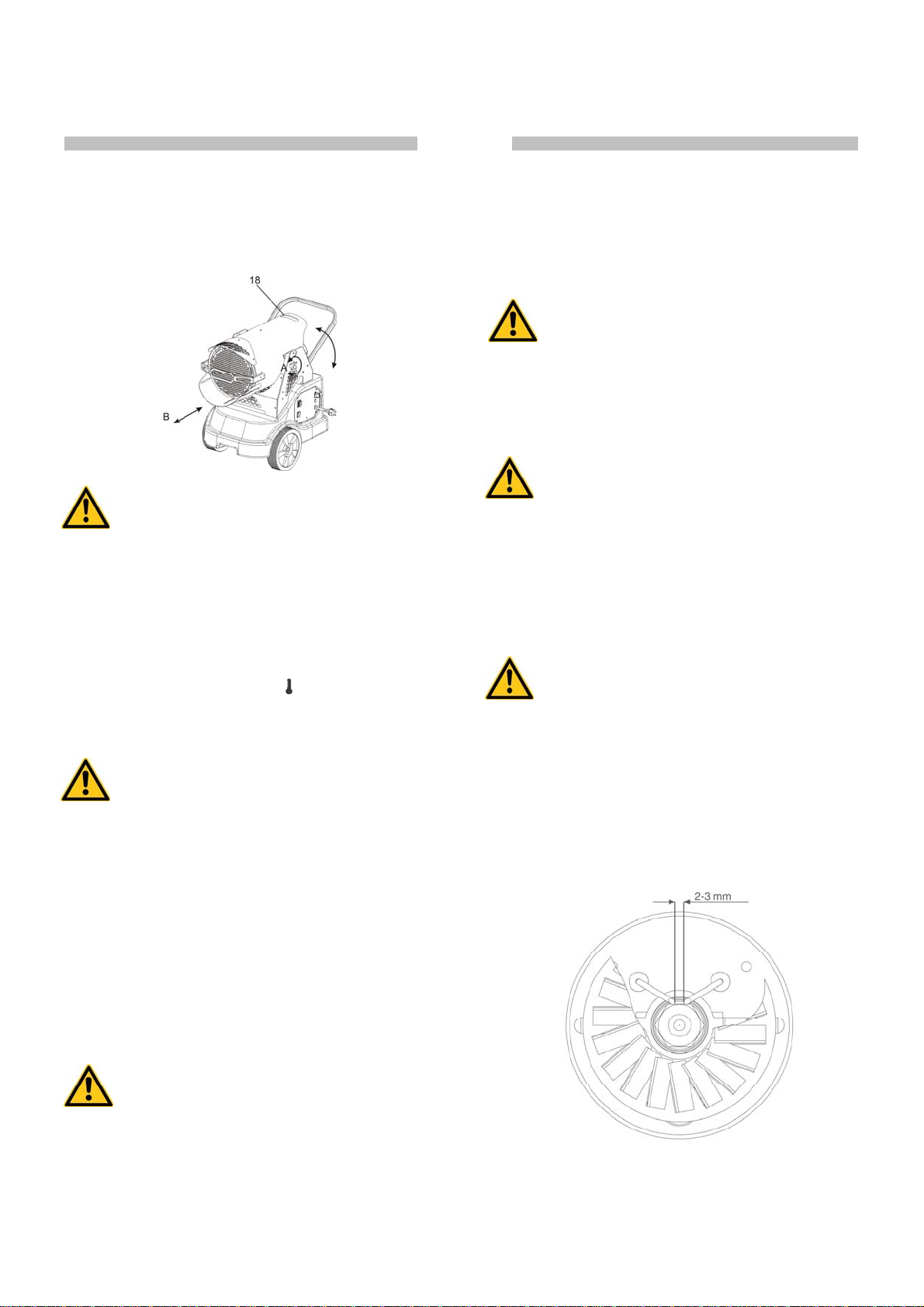

Le flux de chaleur peut être orienté vers le haut, avec un angle

Page 8

Attention

l'interrupteur (14) sur la position ON.

lorsqu'un dispositif de contrôle est connecté (par ex. un thermostat ou une montre). La connexion au générateur doit être faite en retirant le couvercle de la prise (15) et en branchant la fiche du thermostat.

Attention

du fuel, le flux du fuel au gicleur peut être insuffisant et causer l’intervention du coffret de contrôle de la flamme; le générateur alors s’arrête. Dans ce cas pousser le bouton de réarmement (13) et faire redémarrer l’appareil.

opérations à faire sont les suivantes :

Avant de démarrer la machine, contrôler toujours que lecarter de protection (B) est complètement sorti, de façonà garantir la protection maximum de la surface d'appuide la machine.

Le générateur peut fonctionner en mode manuel en plaçant

Le générateur peut fonctionner en mode automatique uniquement

Pour démarrer la machine:

• si elle est pilotée par le thermostat, placer l’interrupteur sur la position (ON +

• si elle n'est pas pilotée par le thermostat, placer l’interrupteur sur la position (ON).

Au terme du cycle de démarrage, le poussoir (13) du boîtier électronique de contrôle clignote brièvement en rouge pour confirmer l'achèvement du cycle d'allumage du générateur.

A la première mise en service ou après la vidange totale du circuit

Au cas où la machine ne fonctionnerait pas, les premières

1. Contrôler que le réservoir contient encore du fuel ;

2. Pousser le bouton de réarmement (13) ;

3. Si après ces opérations le générateur ne fonctionne pas, consulter le paragraphe “ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS” et découvrir la cause qui empêche le fonctionnement.

) ;

Attention

Ne jamais arrêter la machine en retirant la prise de courant : cette manoeuvre risque de provoquer une surchauffe.

ARRÊT

Pour arrêter le fonctionnement du générateur mettre l’interrupteur (14) sur la position “0” ou agir sur le dispositif de contrôle, (par ex., en réglant le thermostat sur une température plus basse). La flamme s'éteint mais le ventilateur continue de fonctionner pendant environ 90 secondes pour refroidir la chambre de combustion.

TRANSPORT ET DEPLACEMENT

Attention

Avant de soulever ou de déplacer le générateur s’assurer que le bouchon du réservoir soit bien fixé.

Attention

générateur par la poignée et de le déplacer sur ses roues.

ENTRETIEN

nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur.

Attention

Avant de déplacer l’appareil il faut :

• Arrêter le générateur en suivant les indications du

paragraphe “ARRET” ;

• Débrancher l’alimentation électrique en enlevant la

fiche de la prise de courant ;

• Attendre que le générateur soit froid.

En cours de déplacement et de transport du fuel peut s'échapper : en effet, le bouchon de remplissage du réservoir n'est pas étanche afin de permettre l'introduction d'air dans le réservoir et l'aspiration du fuel pendant le fonctionnement de la machine.

Pour les déplacements courts et moyens, il suffit de saisir le

Pour que l’appareil fonctionne régulièrement, il est nécessaire de

Avant de commencer une quelconque opération d’entretien il faut :

• Arrêter le générateur en suivant les indications du paragraphe “ARRET” ;

• Débrancher l’alimentation électrique en enlevant la

fiche de la prise de courant;

• Attendre que le générateur soit froid.

Toutes les 50 heures de fonctionnement il est nécessaire de:

• Démonter la cartouche du filtre, l’extraire et la nettoyer avec du fuel propre ;

• Démonter la carrosserie externe cylindrique et nettoyer la partie interne et les pales du ventilateur ;

• Contrôler l’état des câbles et des connexions haute tension sur les électrodes ;

• Démonter le brûleur et en nettoyer les différentes parties, nettoyer les électrodes et régler leur distance en respectant les valeurs indiquées dans le ELECTRODES”.

schéma “REGLAGE DES

Page 9

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

ANOMALIE DE

FONCTIONNEMENT

• Le ventilateur ne démarre pas et la flamme ne s’allume pas

• Le ventilateur ne démarre pas ou s'arrête pendant le démarrage ou le fonctionnement

• Le ventilateur s'arrête pendant la mise en marche ou le fonctionnement

• Le ventilateur démarre et la flamme s'allume mais produit de la fumée

• Le generateur ne s'arrête pas

Si ces contrôles et ces solutions ne sont pas la cause du mauvais fonctionnement du générateur, veuillez contacter notre plus proche centre de vente - assistance autorisé.

POUSSOIR DE

RÉARMEMENT

CAUSE SOLUTION

(13)

• Mauvais réglage d’un éventuel

• Éteinte

• Rouge fixe

LUMIÈRE FONCTIONNEMENT

• Éteinte

• Éteinte • L’électrovanne ne ferme pas • Remplacer le corps de l’électrovanne

dispositif de contrôle

• Dispositif de contrôle défectueux • Remplacer le dispositif de contrôle

• Le courant électrique n’arrive pas

• La tension est inférieure à 165V

• La tension est supérieure à 280V

• Présence de flamme avant l'allumage du transformateur

• Cellule photoélectrique défectueuse • Remplacer la cellule photoélectrique

• Bobinage du moteur brûlé ou interrompu

• Roulements du moteur bloqués • Remplacer les roulements

• Condensateur du moteur brûlé • Remplacer le condensateur

• L’allumage ne fonctionne pas

• Le coffret de contrôle de la flamme défectueux

• La cellule photo ne fonctionne pas • Nettoyer la cellule photo ou la remplacer

• Le fuel n’arrive pas au brûleur ou arrive en quantité insuffisante

• L’électrovanne ne fonctionne pas

• Erreur interne du boîtier électronique

• L’air de combustion est insuffisant

• L’air de combustion est excessif • Vérifier la position du volet de réglage de l'air

• Le fuel utilisé est sale ou contient de l’eau

• Infiltrations d’air dans le circuit du fuel

• Quantité insuffisante de fuel au brûleur

• Quantité excessive de fuel au brûleur

• Vérifier que le réglage du dispositif de contrôle soit correct (par ex. la température choisie sur le thermostat doit être supérieure à la température du local)

• Vérifier les caractéristiques de l’installation • électrique

• Vérifier le fonctionnement et la position de

• l’interrupteur

• Vérifier l’efficacité du fusible

• Contrôler la tension d'alimentation Le

générateur redémarre automatiquement lorsque la tension atteint 180 V

• Contrôler la tension d'alimentation Le

générateur redémarre automatiquement lorsque la tension redescend à 275 V

• Nettoyer et supprimer tout résidu de fuel dans

la chambre de combustion

• Remplacer le moteur

• Vérifier les branchements des câbles • d’allumage aux électrodes et au transformateur

• Vérifier la position des électrodes et leur

distance selon le schéma “REGLAGE DES ELECTRODES”

• Vérifier que les électrodes soient propres

• Remplacer le transformateur d’allumage

• Remplacer le coffret

• Contrôler l’efficacité du raccord moto-pompe

• Contrôler qu’il n’y ait pas d’infiltrations d’air

dans le circuit du fuel en vérifiant l’étanchéité des tuyaux et des joints du filtre

• Nettoyer ou s’il le faut changer le gicleur

• Contrôler le branchement électrique

• Contrôler le thermostat LI

• Nettoyer et éventuellement remplacer

l’électro-vanne

• Procéder à une RAZ du boîtier électronique et

à au moins deux allumages ; si l'inconvénient persiste, remplacer le boîtier électronique

• Enlever tous les obstacles ou obstructions à• l'aspiration ou à la sortie de l'air

• Vérifier la position du volet de réglage de l'air

• Nettoyer le disque du brûleur

• Vidanger et remplacer par du fuel propre

• Nettoyer le filtre du fuel

• Vérifier l'étanchéité des tuyaux et du filtre à fuel

• Vérifier la valeur de la pression de la pompe

• Nettoyer et remplacer le gicleur

• Vérifier la valeur de la pression de la pompe

• Remplacer le gicleur

Page 10

WICHTIG

Vor Benutzung des Warmlufterzeugers ist die Bedienungsanleitung durchzulesen. Die Benutzungsanweisungen sind streng zu beachten. Der Hersteller haftet nicht für Sach- und Personenschäden infolge unsachgemäßen Gebrauchs des Gerätes. Diese Betriebsanleitung ist fester Bestandteil des Gerätes. Sie ist daher sorgfältig aufzubewahren und muss das Gerät im Fall eines Eigentumswechsels begleiten.

ALLGEMEINE HINWEISE

Das in diesem Handbuch beschriebene Gerät ist ein mobiler Infrarot-Warmegenerator, der mit Heizöl als Brennstoff befeuert wird. Die leichte Manövrierbarkeit und der große Brennstofftank ermöglichen den lokalen und zeitweisen Einsatz in vollständiger Betriebsautonomie. Durch die Form des Strahlkegels (21) wird ein homogener und gleichmäßiger Wärmestrom auf die erwärmende Fläche abgegeben, ohne eine Luftbewegung zu erzeugen. Es handelt sich um einen Wärmegenerator mit direkter Befeuerung, der sowohl die Warmluft als auch die Verbrennungsprodukte in den zu beheizenden Raum abgibt. Deshalb sind alle notwendigen Vorkehrungen für einen ausreichenden Luftaustausch zu treffen.

Die Einsatzbedingungen müssen den geltenden Vorschriften und Gesetzen über den Gebrauch des Gerätes entsprechen.

Folgendes ist sicherzustellen:

• Die Anweisungen der vorliegenden Anleitung sind streng zu beachten;

• Der Warmlufterzeuger darf nicht in Räumen aufgestellt werden, in denen Explosionsgefahr besteht oder feuergefährliche Bedingungen herrschen;

• In Gerätenähe keine feuergefährlichen Materialien aufbewahren (Abstand mindestens 3 m);

• Es sind ausreichende Brandschutzmaßnahmen zu ergreifen;

• Stellen Sie sicher, dass die Fläche oder der Boden, auf den die Maschine gestellt wird, nicht aus einem entzündbaren Material besteht;

• Es soll eine ausreichende Belüftung des Raumes, in dem der Warmlufterzeuger aufgestellt ist, gemäß dem Betriebsbedarf des Gerätes gewährleistet sein. Das gilt insbesondere für Geräte mit Direktbefeuerung. Hierbei ist bei Veranschlagung des Luftaustauschs zu beachten, dass der Warmlufterzeuger sowohl Warmluft als auch die Verbrennungsgase in die Umgebung abgibt;

• Die Luftansaug- bzw. Luftförderkanäle dürfen nicht verdeckt oder verstellt werden z.B. durch abgelegte Planen oder Abdeckungen auf dem Gerät oder Wände oder Gegenstände;

• Bei sehr niedrigen Umgebungstemperaturen ist Kerosen in den Brennstofftank hinzuzufügen;

• Der Warmlufterzeuger soll vor der Inbetriebnahme kontrolliert und während der Benutzung regelmäßig überwacht werden; es dürfen sich keine unbeaufsichtigten Kinder und Tiere in Gerätenähe aufhalten;

• Bei Beginn jedes Gebrauchs ist vor Anschluss des Netzsteckers zu überprüfen, dass der Ventilator ungehindert dreht;

• Nach dem Betrieb ist stets der Netzstecker zu ziehen.

SICHERHEITSEINRICHTUNGEN

Der Warmlufterzeuger ist mit einer elektronischen Flammen- und Höchsttemperaturüberwachung vermittels einer Fotozelle und eines Sicherheitsthermostats ausgestattet.

Die elektronische Steuereinheit steuert die Anlauf-, Stillsetzungsund Sicherheitsabschaltzeiten im Fall von Funktionsstörungen und ist mit einer Reset-Taste (13) ausgestattet, deren Farbe (Betriebsanzeige) abhängig vom Betriebsmodus ist:

• ausgeschaltet bei Pausen- oder Standby-Modus des Gerätes in

Erwartung der Heizungsanforderung;

• ausgeschaltet bei Normalbetrieb des Gerätes;

• rote Daueranzeige bei Sicherheitsabschaltung des Gerätes;

• ausgeschaltet bei Betriebsunterbrechung infolge starker

Netzschwankungen (T<165V oder T>280V); der Betrieb wird

automatisch bei Stabilisierung der Spannung zwischen 180 V und

275 V wieder aufgenommen.

Achtung

Inbetriebnahme des Warmlufterzeugers die Störungsursache festzustellen und zu beseitigen.

Achtung

INBETRIEBNAHME

Anschluss des Gerätes an das Stromversorgungsnetz ist zu kontrollieren, dass die Stromwerte des Stromversorgungsnetzes mit den Angaben auf dem Kennschild übereinstimmen.

Achtung

Oberfläche aufzustellen, um Kippgefahr für das Gerät und/oder den Austritt von Heizöl aus dem Füllstopfen des Tanks zu vermeiden.

ausgeblasen werden. Die beiden Fixierknöpfe (A) lockern und den Brenner durch Drücken auf den Hebel (18) bis zur maximalen Neigung verstellen. Dann die beiden Fixierknöpfe (A) wieder festschrauben.

Nach einer Sicherheitsabschaltung ist zur Wiederaufnahme des Betriebs die Reset-Taste (13) 3 Sekunden lang zu drücken.

Niemals mehr als zwei Wiederanläufe in Folge durchführen: Unverbranntes Heizöl kann sich in der Brennkammer ansammeln und bei der darauf folgenden Wiedereinschaltung entzünden.

Wenn die Sicherheitsabschaltung weiterbesteht, ist vor erneuter

Zur Ermittlung der Störungsursache siehe Abschnitt „STÖRUNGEN, URSACHEN UND ABHILFEN“.

Vor Inbetriebnahme des Warmlufterzeugers und folglich vor

Bei den Modellen „DV“ kontrollieren, dass der Deckel der Taste für die Wahl der Versorgungsspannung so ausgerichtet ist, dass die Pfeile auf den gewünschten Spannungswert zeigen.

Sofern erforderlich:

• Den Deckel entfernen.

• Den Umschalter (22) in die gewünschte Schaltstellung schalten.

• Den Schutzdeckel wieder anbringen.

• Die Stromversorgungsleitung des Warmlufterzeugers soll über eine Erdung und einen FI-Schutzschalter verfügen.

• Der Netzstecker des Warmlufterzeugers soll an eine Steckdose angeschlossen werden, die mit einem

Der Warmlufterzeuger ist auf eine planen, stabilen und nivellierten

Der Warmluftstrom kann in einem Winkel von ca. 5° nach oben

Trennschalter ausgestattet ist.

Page 11

Achtung

ist der Schalter (14) in die Position (ON) zu schalten.

eine Steuereinrichtung wie z.B. ein Thermostat oder ein Timer angeschlossen ist. Für den Anschluss an den Warmlufterzeuger ist der Deckel der Steckbuchse (15) zu entfernen und der Stecker des Thermostats anzuschließen.

Achtung

Heizkreislaufs, kann der Zufluss von Heizöl zur Düse ungenügend sein und den Eingriff der Flammenkontrolleinrichtung bewirken, die den Warmlufterzeuger abschaltet. In einem solchen Fall, die ResetTaste (13) drücken und das Gerät neu starten.

auszuführen:

Überzeugen Sie sich stets, dass die Schutzabdeckung (B) vollständig herausgezogen ist, damit der maximale Schutz der Standfläche des Geräts gewährleistet wird.

Der Warmlufterzeuger kann im manuellen Modus arbeiten. Hierzu

Der Warmlufterzeuger kann nur dann automatisch arbeiten, wenn

Starten des Geräts:

• Schalter in die Schaltstellung (ON + Thermostat angeschlossen ist;

• Schalter in die Schaltstellung (ON) schalten, wenn kein Thermostat angeschlossen ist;

Bei Beendigung des Anlaufzyklus bestätigt die elektronische Steuereinheit durch eine kurze rote Blinkanzeige der Taste (13), dass der Anlauf des Warmlufterzeugers abgeschlossen ist.

Bei Erstinbetriebnahme oder nach vollständiger Entleerung des

Bei Betriebsausfall des Gerätes sind zuerst die folgenden Schritte

1. Kontrollieren, dass im Tank noch Heizöl vorhanden ist;

2. Die Reset-Taste (13) drücken;

3. Falls das Gerät nach Ausführung der genannten Schritte nicht funktioniert, den Abschnitt „STÖRUNGEN, URSACHEN UND ABHILFEN ” durchlesen und den Grund für den Funktionsausfall ermitteln.

) schalten, wenn ein

Achtung

Das Gerät nie durch Abziehen des Netzsteckers ausschalten, da dies zu einer Überhitzung führen kann.

STILLSETZUNG

Zur Stillsetzung des Gerätes ist der Schalter (14) in die Position „0“ zu schalten oder die Kontrollvorrichtung zu betätigen (z.B. Einstellung des Thermostats auf eine niedrigere Temperatur). Der Brenner schaltet ab und der Ventilator arbeitet ca. 90 s weiter, bis die Brennkammer abgekühlt ist.

TRANSPORT UND HANDHABUNG

Achtung

Vor dem Ortswechsel des Gerätes sind die folgenden Maßnahmen zu ergreifen:

• Das Gerät gemäß den Anweisungen aus dem Abschnitt „STILLSETZUNG“ stoppen;

• Die elektrische Versorgung durch Abziehen des Netzsteckers abschalten;

• Abkühlung des Warmlufterzeugers abwarten.

Vor Anheben oder Versetzen des Warmlufterzeugers ist sicherzustellen, dass der Verschluss des Heizöltanks sicher befestigt ist.

Achtung

Während der Handhabung oder des Transports des Gerätes kann Heizöl auslaufen. Der Füllstopfen des Tanks gewährleistet keine Dichtheit, damit Luft eingeleitet und der Tank während des Gerätebetriebs entleert werden kann.

Für Transporte auf kurzen/mittellangen Strecken kann der Wärmeerzeuger am Griff gehalten und auf den Rädern gezogen werden.

WARTUNG

Für einen einwandfreien Gerätebetrieb sind die Brennkammer, der Brenner und der Ventilator regelmäßig zu reinigen.

Achtung

Vor Wartungsarbeiten sind die folgenden Maßnahmen zu ergreifen:

• Das Gerät gemäß den Anweisungen aus dem Abschnitt „STILLSETZUNG“ stoppen;

• Die elektrische Versorgung durch Abziehen des Netzsteckers abschalten;

• Abkühlung des Warmlufterzeugers abwarten.

Alle 50 Betriebsstunden:

• Filtereinsatz ausbauen, herausziehen und mit sauberem Heizöl reinigen;

• Äußeres Zylindergehäuse abbauen, die Innenseite und die Ventilatorschaufeln reinigen;

• Zustand der Kabel und der Hochspannungsstecker an den Elektroden kontrollieren;

• Brenner ausbauen und seine Bestandteile reinigen. Elektroden reinigen und Abstand auf den Wert einstellen, der im Abschnitt „EINSTELLUNG DER ELEKTRODEN“ angegeben ist.

Page 12

STÖRUNGEN, URSACHEN UND ABHILFEN

STÖRUNG RESET-TASTE (13) URSACHE BEHEBUNG

• Kontrollieren, dass die Steuereinrichtung

• Ventilator läuft nicht an und Flamme zündet nicht

• Ventilator startet nicht oder stoppt während des Anlaufs

oder Betriebs

• Ventilator stoppt während

des Anlaufs oder Betriebs

• Ventilator läuft an und Flamme brennt mit

Rauchbildung

• Warmlufterzeuger hält nicht

• Ausgeschaltet

• Rote

Daueranzeige

BETRIEBSANZEIGE

• Ausgeschaltet

• Ausgeschaltet • Dichtung des Magnetventils defekt • Magnetventil ersetzen

• Steuereinrichtung falsch eingestellt

• Steuereinrichtung defekt • Steuereinrichtung auswechseln

• Keine Stromversorgung

• Spannung < 165 V

• Spannung > 280 V

• Flamme vorhanden vor Zündung des

Transformators

• Fotozelle defekt • Fotozelle ersetzen

• Motorwicklung unterbrochen oder durchgeschmolzen

• Motorlager blockiert • Lager ersetzen

• Motorkondensator durchgeschmolzen

• Keine Zündung

• Flammenkontrollvorrichtung defekt • Vorrichtung auswechseln

• Fotozelle funktioniert nicht • Fotozelle reinigen oder ersetzen

• Heizölzufluss am Brenner nicht vorhanden oder ungenügend

• Magnetventil funktioniert nicht

• Interner Fehler der elektronischen

Steuereinheit

• Verbrennungsluftzufuhr zu gering

• Verbrennungsluftzufuhr zu groß

• Verwendetes Heizöl verunreinigt oder enthält Wasser

• Luft im Heizölkreislauf

• Heizölmenge am Brenner zu gering

• Heizölmenge am Brenner zu groß

korrekt eingestellt ist (z.B. die am Thermostat• eingestellte Temperatur muss höher als die•Raumtemperatur sein)

• Stromwerte überprüfen

• Funktionsfähigkeit und Stellung des Schalters

• überprüfen

• Unversehrtheit der Sicherung überprüfen

• Versorgungsspannung kontrollieren. Der Warmlufterzeuger startet automatisch neu,

wenn die Spannung 180 V überschreitet.

• Versorgungsspannung kontrollieren. Der Warmlufterzeuger startet automatisch neu,

wenn die Spannung 275 V unterschreitet.

• Reinigen und Heizölrückstände aus der

Brennkammer entfernen

• Motor ersetzen

• Kondensator ersetzen

• Verbindungen der Zündkabel an Elektroden • und Transformator überprüfen

• Position der Elektroden und ihren Abstand gemäß Schema „EINSTELLUNG DER ELEKTRODEN“ überprüfen

• Sauberkeit der Elektroden überprüfen

• Zündungstransformator ersetzen

• Unversehrtheit der Pumpe/MotorVerbindung überprüfen

• Überprüfen, ob im Heizölkreislauf Luft

vorhanden ist; Dichtheit der Leitungen und der Filterdichtung überprüfen

• Düse reinigen oder, sofern erforderlich,

ersetzen

• Elektrische Verbindung überprüfen

• Thermostat LI überprüfen

• Magnetventil reinigen und ggf. ersetzen

• Steuereinheit zurücksetzen und mindestens

zwei Anläufe versuchen. Wenn die Störung

weiterbesteht, Steuereinheit auswechseln

• Allfällige Hindernisse oder Verstopfungen an Ansaug- und/oder Ausblasleitungen entfernen

• Position des Lufteinstellungsringes überprüfen

• Scheibe des Brenners reinigen

• Position des Lufteinstellungsringes überprüfen

• Gebrauchtes Heizöl durch sauberes Heizöl ersetzen

• Heizölfilter reinigen

• Dichtheit der Leitungen und des Heizölfilters kontrollieren

• Pumpendruckwert überprüfen

• Düse reinigen bzw. ersetzen

• Pumpendruckwert überprüfen

• Düse auswechseln

Wenn mit den Kontrollen und Abhilfen die Störungsursache nicht ermittelt werden kann, ist unser autorisiertes Vertriebs- und Servicezentrum in Ihrer Nähe zu kontaktieren.

Page 13

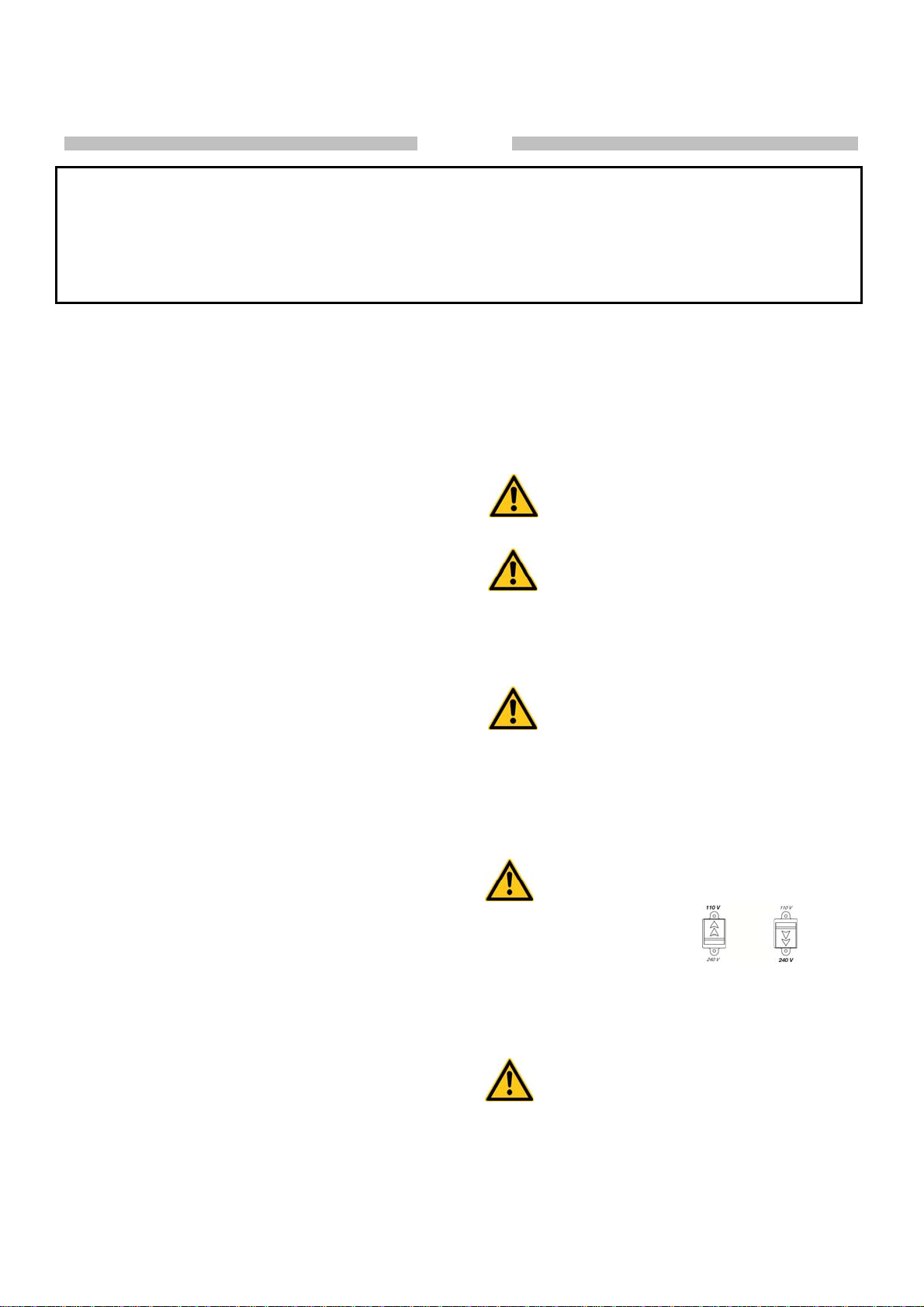

IMPORTANT

Before using the space heater, carefully read all of the instructions and follow them scrupulously. The manufacturer cannot be held responsible for damage to persons and/or property caused by improper use of the equipment. This instruction manual is an integral part of the equipment and must therefore be stored carefully and passed on with the unit in the event of a change of ownership.

GENERAL RECOMMENDATIONS

The generator described in this manual is a portable oil-fuelled

infrared heat generator.

Its easy handling and large fuel tank allow it to be used locally and

temporarily with complete stand-alone operation.

The area to be heated is therefore hit by an even and uniform flow of heat, as can be seen by the shape of the irradiation cone (21), without air movement.

The unit is a direct combustion hot generator that works by sending both hot air and combustion products in the room you wish to heat: all the necessary precautions must therefore be taken to guarantee a sufficient exchange of air.

Always follow local ordinances and codes when using this heater:

• Follow the instructions in this booklet very carefully;

• Use only in places free of flammable vapours or high dust content;

• Keep inflammable material at a safe distance from the heater

(minimum 3 metres);

• Make sure fire fighting equipment is readily available;

• Ensure that the machine resting surface or ground is not made of

flammable material;

• Make sure sufficient fresh outside air is provided according to the

heater requirements. Direct combustion heaters should only be

used in well vented areas in order to avoid carbon monoxide

poisoning;

• nothing is obstructing the aspiration and expulsion of air;

movement of air may be obstructed in various ways including

placing covers or other objects on the heater or positioning the

heater too near a wall or other large object;

• In case of very low temperatures add kerosene to the heating oil;

• Make sure heater is always under surveillance and keep children

and animals away from it;

• Before starting the heater always check free rotation of ventilator;

• Unplug heater when not in use.

SAFETY DEVICES

The heater is fit with an electronic device that controls the flame and the maximum safe temperature by means of a photocell and an overheat thermostat.

The electronic device controls start/stop times and trips the safety in case of malfunctions. It has reset button (13) that can assume different colours (Function Light) depending on the function mode:

• off: heater is in idle mode or in “stand-by” mode, waiting for heating

request;

• off: heater functioning normally;

• steady red: heater in safety stop;

• off: heating interrupted due to excessive variations in voltage

supply (T<165V or T>280V); heating will resume automatically

when voltage returns in range from 180 V and 275 V.

Warning

To restart heating after a safety stop, push reset button (13) for 2 seconds.

Warning

NEVER do more than two restarts in a row: uncombusted diesel fuel may accumulate in the combustion chamber and suddenly flare up at the next restart.

If the safety stop persists, you have to find and eliminate the cause of the stop before you restart the heater.

Warning

OPERATION

into the electrical power supply, check that the power supply specifications are the same as those stated on the identification plate.

Warning

order to prevent it from overturning and/or diesel leaks from the tank filler cap.

angle: loosen the two locking knobs (A) and tilt the combustion unit by pressing on the handle (18) until the desired angle is reached, then lock the knobs (A) by screwing them.

Warning

such as for example a thermostat or a timer, is connected to the

See “TROUBLESHOOTING” to identify the cause of the malfunction.

Before switching on the heater and, therefore, before plugging it

For models “DV” check that the arrows on the voltage supply selector key cover are pointing to the voltage value required.

If necessary:

• remove the cover;

• press deflector (22) to the position required;

• replace the protective cover.

• The power line must be earthed and fitted with a residual current circuit breaker.

• The heater plug must be inserted into a socket equipped with a mains switch.

The heater must be placed on a flat, stable, and levelled surface in

The flow of heat can be directed upward with an approximately 5°

Before start-up, always ensure the guard (B) has been completely pulled out, so as to guarantee maximum protection of the machine resting surface.

You can run the generator in manual by setting switch (14) to ON. The generator can only work automatically when a control device,

Page 14

heater.

Connection to the heater is made by removing the socket cover

(15) and inserting the thermostat plug.

To start the machine you must:

• if connected to the thermostat, turn the switch to (ON +

• if not connected to the thermostat, turn the switch to (ON);

Warning

At the end of the start cycle, the electronic control device causes button (13) to flash briefly to confirm completion of the heater start cycle.

When unit is started for the first time or is started after the oil tank has been totally emptied, the diesel flow to the burner may be impaired by air in the circuit. In this case the control box will cut out the heater and it might be necessary to renew the starting procedure once by depressing the reset button (13).

If the heater does not function, the first things to do are:

1. Check that the tank still contains some diesel;

2. Push reset button (13);

3. If the heater still does not function, see TROUBLESHOOTING” to identify the cause of the malfunction.

);

Warning

Never stop the machine by unplugging the electrical plug: this could cause overheating.

STOPPING THE HEATER

Set main switch (14) on “0” position or turn thermostat or other

control device on lowest setting.

The flame goes out and the fan continues to work for

approximately 90 sec. cooling the combustion chamber.

TRANSPORT

Warning

attached.

Warning

Before moving the heater:

• Stop the heater as indicated in the “STOP” paragraph;

• Cut electrical power by removing the plug from the electrical socket;

• Wait until the heater cools.

Before moving the heater, make sure the oil tank cap is securely

Diesel may leak during handling and transport: the fuel tank cap is not sealed. This allows air to enter and allows the tank to be emptied while the heater is running.

For handling in short to medium distances, it is enough to grab the generator by the handle and roll it on its wheels.

MAINTENANCE

To ensure correct heater function, you have to clean the

combustion chamber, burner, and fan at regular intervals.

Warning

Before starting any maintenance procedure, ALWAYS:

• Stop the heater as indicated in the “STOP” paragraph;

• Cut electrical power by removing the plug from the electrical socket;

• Wait until the heater cools.

Every 50 hours of operation:

• Disassemble the filter cartridge, remove it, and clean it with clean diesel fuel;

• Disassemble the external cylindrical fairing and clean the inside and the fan blades;

• Check the condition of the leads and of the high-voltage connections to the electrodes;

• Disassemble the burner and clean all of its parts. Clean the electrodes and set the gap to the value specified in the paragraph “SETTING THE ELECTRODES”.

Page 15

TROUBLESHOOTING

PROBLEM

• Motor does not start, no ignition

• Fan does not start or stops during start-up or heating

• Fan stops during start-up or heating

• Fan starts and flame lights, generating fumes

• Heater does not stop

If the heater is still not working properly, please contact your nearest authorized dealer.

RESET BUTTON

(13)

• Off

• Steady red

FUNCTION LIGHT

• Off

• Off • Defective solenoid seal • Replace complete solenoid

CAUSE REMEDY

• Wrong setting of room thermostat or other control

• Defective thermostat or other control • Replace control device

• No electrical current

• Voltage below 165V

• Voltage above 280V

• Presence of flame before transformer

ignites

• Defective photocell • Replace photocell

• Defective electrical motor • Replace electrical motor

• Defective electrical motor bearings • Replace electrical motor bearings

• Burned out condenser • Replace condenser

• Defective electric ignitor

• Defective flame control box • Replace control box

• Defective photocell • Clean or replace photocell

• Insufficient or no fuel at burner

• Defective solenoid

• Defective electric ignitor

• Internal error of electronic device

• Insufficient combustion air

• Excess combustion air • Check the position of the air regulation ring

• Fuel contaminated or contains water

• Air leaks in fuel circuit

• Insufficient fuel at burner

• Excess fuel at burner

• Check correct setting of heater control. If thermostat, make sure selected temperature is higher than room temperature

• Check mains

• Check proper positioning and functioning of

switch

• Check fuse

• Check supply voltage: heater will restart

automatically when voltage exceeds 180 V

• Check supply voltage: heater will restart

automatically when voltage is below 275 V

• Clean and eliminate diesel residue in

combustion chamber

• Check connection of H.T. wires to electrodes

and transformer

• Check electrodes setting (see scheme

“SETTING THE ELECTRODES”)

• Check electrodes for cleanliness

• Replace H.T. transformer

• Check state of motor-pump plastic coupling

• Check for any air infiltrations in the fuel line by

checking the air-tightness of the pipes and of the filter seal.

• Clean or replace oil nozzle

• Check electrical connection

• Check thermostat LI

• Clean solenoid valve and replace it if necessary

• Reset the device and attempt at least two

starts. If the problem persists, replace the device

• Make sure air inlet and outlet are free

• Check the position of the air regulation ring

• Clean burner disc

• Drain fuel in tank and load with clean fuel

• Clean oil filter

• Check the seals on the ducts and the diesel filter

• Check pump pressure

• Clean or replace fuel nozzle

• Check pump pressure

• Replace nozzle

Page 16

IMPORTANTE

Antes de usar el generador, se recomienda leer con atención todas las instrucciones de uso que se presentan a continuación y seguir escrupulosamente sus indicaciones. El fabricante declina toda responsabilidad por lesiones a las personas y daños a las cosas provocados por un uso inadecuado del aparato. El presente manual de uso y mantenimiento constituye parte integrante del aparato por lo que debe conservarse con cuidado y debe acompañar al aparato en caso de traspaso de propiedad.

RECOMENDACIONES GENERALES

El generador que se describe en este manual es un generador de calor por infrarrojos móvil, que funciona con gasóleo como combustible.

Su fácil maniobrabilidad y el depósito de combustible de gran capacidad con que está equipado, permiten su utilización de modo localizado y temporal con plena autonomía de funcionamiento. Un flujo de calor homogéneo y uniforme embiste el área que se desea calentar, como puede observarse por la forma del cono de radiación (21), sin que se produzca movimiento de aire. Se trata de un generador de combustión directa que funciona introduciendo en el ambiente que debe calentar, tanto el aire caliente como los productos de la combustión: por lo tanto deben adoptarse todas las precauciones que sean necesarias como para garantizar una renovación suficiente de aire.

Las condiciones de uso deben respetar las reglas y las leyes vigentes relativas al uso de la máquina.

Resulta conveniente cerciorarse de que:

• se sigan atentamente las instrucciones contenidas en el presente manual;

• el generador no haya sido instalado en las áreas con mayor riesgo de incendios o explosiones;

• no se hayan depositado materiales inflamables cerca del aparato (la distancia mínima debe ser de 3 m)

• se hayan adoptado las medidas necesarias para la prevención de incendios;

• la superficie o el pavimento en que se apoya la máquina no sea de material inflamable;

• esté garantizada la ventilación del local en el cual se halla el generador, y de que dicha ventilación sea suficiente para las necesidades de dicho generador; especialmente para el generador de combustión directa el recambio de aire debe ser estimado considerando que el generador introduce en el ambiente sea aire caliente sea los productos de la combustión;

• no haya obstáculos ni obstrucciones en los conductos de aspiración y/o impulsión del aire, tales como lonas o cubiertas colocadas sobre el aparato, ni paredes ni objetos voluminosos cerca del generador;

• se añada queroseno en el depósito si la temperatura del ambiente es muy baja;

• el generador sea controlado antes de su puesta en funcionamiento y se lo vigile regularmente durante el uso, impidiendo que se acerquen niños y/o animales sin vigilancia;

• cada vez que se esté por usar el aparato, antes de insertar el enchufe en la toma eléctrica controlar que el ventilador gire libremente;

• cada vez que se termine de utilizar el aparato se extraiga el enchufe eléctrico de la toma.

DISPOSITIVOS DE SEGURIDAD

El generador está provisto de un aparato electrónico para el control de la llama y de la temperatura máxima de seguridad a través de una fotocélula y un termostato de sobrecalentamiento.

El aparato electrónico gestiona los tiempos de arranque, de apagado y de intervención de seguridad en caso de anomalías de funcionamiento y está provisto de un pulsador de restablecimiento (13) que se ilumina de diferentes colores (Luz Funcionamiento) según el modo de funcionamiento:

• apagado, cuando la máquina está en pausa o “stand-by” en

espera del pedido de calentamiento;

• apagado, cuando la máquina está funcionando normalmente;

• rojo fijo, cuando la máquina está en bloqueo de seguridad;

• apagado, cuando el funcionamiento está suspendido por variaciones excesivas de la tensión de alimentación (T<165V o T>280V); el funcionamiento se reanuda automáticamente al restablecerse la tensión con un valor comprendido en el intervalo entre 180 V y 275 V.

Atención

generador se debe identificar y eliminar la causa que ha provocado la parada.

Atención

En caso de bloqueo de seguridad, para reactivar el funcionamiento es necesario presionar el pulsador de restablecimiento (13) durante 3 segundos.

No efectuar nunca más de dos reactivaciones sucesivas: puede acumularse gasóleo no quemado en la cámara de combustión e incendiarse improvisamente al volver a encender.

Si el bloqueo de seguridad persiste, antes de volver a arrancar el

Consultar el apartado “INCONVENIENTES DE FUNCIONAMIENTO, CAUSAS Y SOLUCIONES” para identificar la causa del mal funcionamiento.

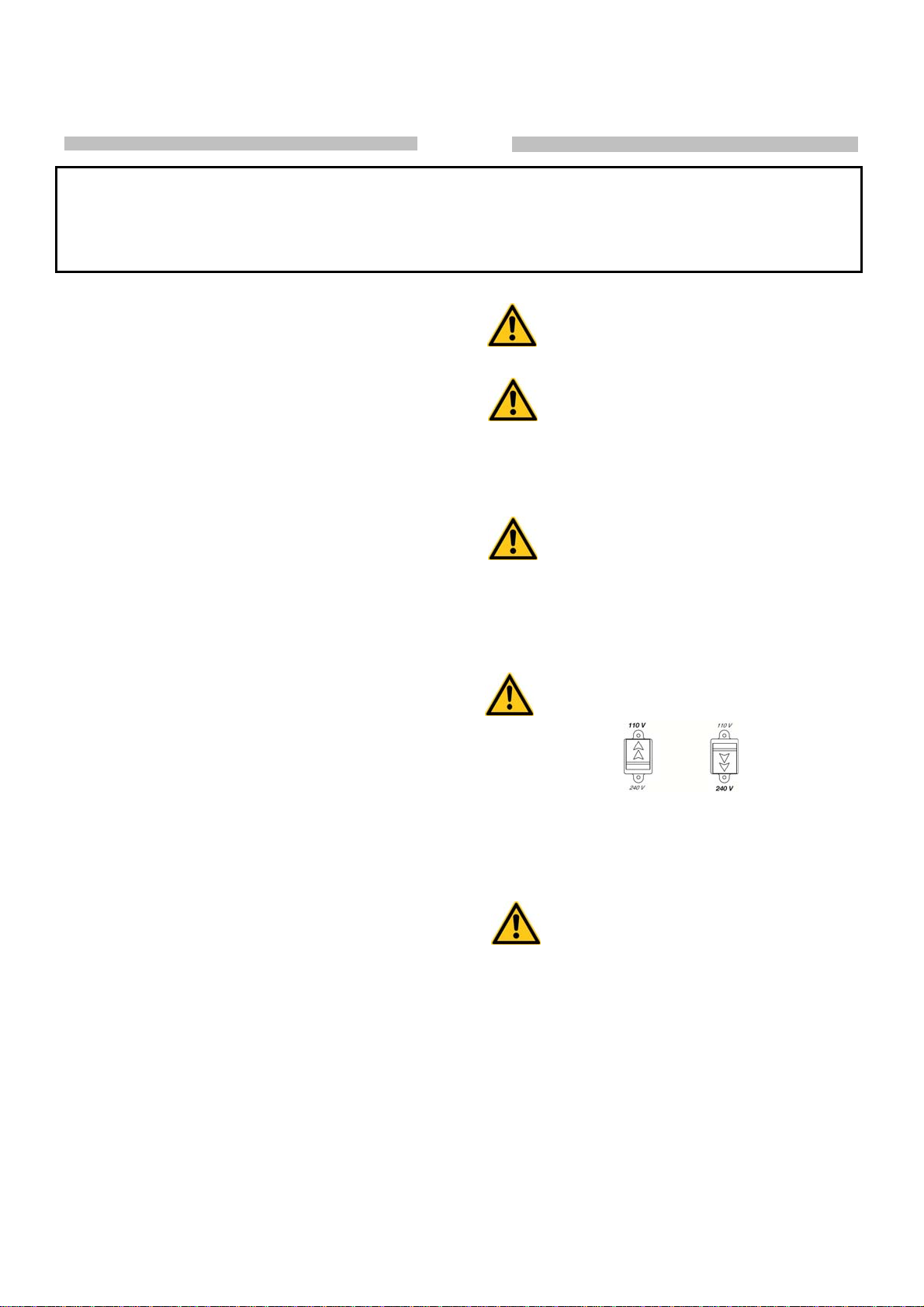

PUESTA EN FUNCIONAMIENTO

Antes de poner en funcionamiento el generador y por lo tanto

antes de conectarlo a la red eléctrica de alimentación se debe controlar que esta última reúna las características indicadas en la placa de identificación.

Atención

estable y nivelada, a fin de evitar que la máquina se vuelque y/o que se derrame gasóleo a través del tapón de carga del depósito.

aproximadamente 5°: aflojar los dos pomos de bloqueo (A) y empujar la manilla (18) hasta que la unidad de combustión alcance

En los modelos “DV” controlar que la cubierta de la tecla de selección de la tensión de alimentación, esté orientada de modo que sus flechas indiquen el valor de tensión requerido.

De ser necesario:

• quitar la cubierta;

• presionar el desviador (22) para situarlo en la posición requerida;

• montar nuevamente la cubierta de protección.

• La línea eléctrica de alimentación del generador debe estar provista de conexión a tierra e interruptor magnetotérmico diferencial.

• El enchufe eléctrico del generador debe estar conectado a una toma provista de interruptor de seccionamiento.

El generador debe ser colocado sobre una superficie plana,

El flujo de calor puede ser dirigido hacia arriba con un ángulo de

Page 17

la posición de inclinación máxima, a continuación enroscar los dos pomos (A) hasta bloquearlos.

Atención

el interruptor (14) en posición ON.

de que un dispositivo de control, como por ejemplo un termostato o un reloj, esté conectado al generador mismo. Para efectuar la conexión con el generador se debe quitar la tapa de la toma (15) y conectar el enchufe del termostato.

Atención

el circuito del gasóleo se haya vaciado completamente, el flujo de gasóleo a la boquilla puede ser insuficiente y causar la intervención del aparato de control de la llama que detiene el generador, en este caso, presionar el pulsador de restablecimiento (13) y volver a poner en marcha el aparato.

operaciones que deben efectuarse son las siguientes:

Antes de cada puesta en funcionamiento, asegurarse de que el cárter de protección (B) esté enteramente extraído, de manera que la superficie de apoyo de la máquina quede completamente protegida.

El generador puede funcionar en modo manual poniendo para ello

El generador puede funcionar de modo automático sólo en caso

Para arrancar la máquina se debe:

• si está conectada al termostato, poner el interruptor en la posición (ON +

• si no está conectada al termostato, poner el interruptor en la posición (ON);

Al término del ciclo de arranque, el aparato electrónico de control emite un breve parpadeo rojo del pulsador (13) con el cual se confirma que el ciclo de encendido del generador ha sido completado.

Al efectuar la primera puesta en funcionamiento o después de que

En caso de que no se ponga en funcionamiento las primeras

1. controlar que en el depósito haya todavía gasóleo;

2. presionar el pulsador de restablecimiento (13);

3. si tras haber efectuado dichas operaciones el generador no funciona, deberá consultarse el párrafo “PROBLEMAS DE FUNCIONAMIENTO‚ CAUSAS Y SOLUCIONES” y descubrir la causa de la falta de funcionamiento.

);

Atención

No parar nunca la máquina desconectando el enchufe eléctrico ya que ello podría provocar sobrecalentamiento.

PARO

Para detener el funcionamiento del aparato se debe poner el interruptor (14) en la posición “0” o intervenir en el dispositivo de control (por ej. regulando el termostato a una temperatura más baja). La llama se apaga y el ventilador continúa funcionando por unos 90 s, enfriando la cámara de combustión.

TRANSPORTE Y DESPLAZAMIENTO

Atención

Antes de desplazar o elevar el generador asegurarse de que el tapón del depósito esté correctamente fijado.

Atención

con aferrar el generador por la manilla y hacerlo deslizar sobre las ruedas.

Antes de desplazar el aparato se debe:

• parar la máquina según las indicaciones del párrafo “PARO”;

• desconectar la alimentación eléctrica extrayendo el enchufe de la toma eléctrica;

• esperar a que el generador se enfríe.

Durante el desplazamiento y el transporte pueden producirse derrames de gasóleo: el tapón de carga del depósito no garantiza la estanqueidad ya que admite la entrada de aire y permite el vaciado del depósito durante el funcionamiento de la máquina.

Para desplazamientos de breve/mediana distancia puede bastar

MANTENIMIENTO

Para el correcto funcionamiento del aparato es necesario limpiar periódicamente la cámara de combustión, el quemador y el ventilador.

Atención

Antes de iniciar cualquier operación de mantenimiento se debe:

• parar la máquina según las indicaciones del párrafo “PARO”;

• desconectar la alimentación eléctrica extrayendo el enchufe de la toma eléctrica;

• esperar a que el generador se enfríe.

Cada 50 horas de funcionamiento se debe:

• desmontar el cartucho del filtro, extraerlo y limpiarlo con gasóleo limpio;

• desmontar la cubierta externa cilíndrica y limpiar la parte interna y las palas del ventilador;

• controlar el estado de los cables y de las conexiones de alta tensión a los electrodos;

• desmontar el quemador y limpiar sus partes, limpiar los electrodos y regular la distancia de los mismos según el valor indicado en el esquema “REGULACIÓN ELECTRODOS”.

Page 18

INCONVENIENTES DE FUNCIONAMIENTO, CAUSAS Y SOLUCIONES

INCONVENIENTE DE

FUNCIONAMIENTO

• El ventilador no se pone en marcha y la llama no se

enciende

• El ventilador no se pone en marcha o bien se detiene durante el arranque o el

funcionamiento

• El ventilador se detiene durante el arranque o el

funcionamiento

• El ventilador se pone en marcha y la llama se enciende produciendo humo

• El generador no se detiene

En caso de que mediante los controles y soluciones arriba indicados no se logre descubrir la causa del problema de funcionamiento, dirigirse a nuestro centro de venta y asistencia técnica autorizado más cercano

PULSADOR DE

RESTABLECIMIENTO (13)

• Apagada

• Rojo fijo

LUZ FUNCIONAMIENTO

• Apagada

• Apagada • Junta de la electroválvula defectuosa • Sustituir el cuerpo de la electroválvula

CAUSA SOLUCIÓN

• Regulación errónea del dispositivo de

control

• Dispositivo de control defectuoso • Sustituir el dispositivo de control

• Alimentación eléctrica ausente

• La tensión es inferior a 165 V

• La tensión es superior a 280 V

• Presencia de llama antes del

encendido del transformador

• Fotocélula defectuosa • Sustituir la fotocélula

• Bobinado del motor quemado o

interrumpido

• Cojinetes del motor bloqueados • Sustituir los cojinetes

• Condensador del motor quemado • Sustituir el condensador

• El encendido no funciona

• Aparatos control llama defectuosos • Sustituir el aparato

• La fotocélula no funciona • Limpiar la fotocélula o sustituirla

• El gasóleo no llega al quemador o

llega en cantidad insuficiente

• La electroválvula no funciona

• Error interno del aparato electrónico

• Aire de combustión insuficiente

• Aire de combustión excesivo

• Gasóleo utilizado sucio o conteniente agua

• Infiltraciones de aire en el circuito del gasóleo

• Cantidad insuficiente de gasóleo al quemador

• Cantidad excesiva de gasóleo al quemador

• Controlar que la regulación del dispositivo de control sea correcta (p. ej. la temperatura seleccionada en el termostato debe ser

superior a la del ambiente)

• Verificar las características de la instalación

eléctrica

• Controllare la funzionalità e il posizionamento dell’interruttore

• Controllare l’integrità del fusibile

• Controlar la tensión de alimentación: el generador vuelve a arrancar automáticamente

cuando la tensión es superior a 180 V

• Controlar la tensión de alimentación: el generador vuelve a arrancar automáticamente

cuando la tensión es inferior a 275 V

• Limpiar y eliminar el residuo de gasóleo

presente en la cámara de combustión

• Sustituir el motor

• Controlar las conexiones de los cables de

encendido a los electrodos y al transformador

• Controllare la posizione degli elettrodi e la loro distanza secondo lo schema “REGOLAZIONE ELETTRODI”

• Controllare che gli elettrodi siano puliti

• Sostituire il trasformatore d’accensione

• Controlar la integridad de la junta bomba-

motor

• Controlar que no haya infiltraciones de aire en el circuito del gasóleo, comprobando la estanqueidad de los tubos y de la junta del

filtro

• Limpiar o, de ser necesario, cambiar la

boquilla

• Controlar la conexión eléctrica

• Controlar el termostato LI

• Pulire ed eventualmente sostituire l’elettrovalvola

• Reiniciar el aparato e intentar al menos dos encendidos: si el inconveniente persiste

sustituir el aparato

• Extraer cualquier obstáculo u obstrucción presente en los conductos de aspiración y/o impulsión del aire

• Controlar la posición del anillo de regulación•

del aire

• Limpiar el disco quemador

• Controlar la posición del anillo de regulación• del aire

• Sustituir el gasóleo usado con gasóleo limpio

• Limpiar el filtro del gasóleo

• Comprobar la estanqueidad de los tubos y del

• filtro del gasóleo

• Comprobar el valor de la presión de la bomba

• Limpiar o sustituir la boquilla

• Comprobar el valor de la presión de la bomba

• Sustituir la boquilla

Page 19

ВАЖНО

Перед использованием генератора рекомендуется внимательно прочесть все инструкции по эксплуатации, приведенные далее, и тщательно выполнять содержащиеся в них указания. Изготовитель не несет ответ- ственности за физический и/или материальный ущерб, возникший в результате ненадлежащего использо- вания оборудования. Настоящий сборник инструкций по эксплуатации и техобслуживанию является неотъемлемой частью оборудования, поэтому его необходимо бережно хранить и, в случае перехода права собственности, передать вместе с оборудованием.

ОБЩИЕ РЕКОМЕНДАЦИИ

Описанный в этом руководстве генератор – это передвижной телпогенератор инфракрасного излучения, работающий на дизельном топливе. Простота в использовании и наличие вместительного топливного бака позволяют его применение в условиях полной автономии работы. Таким образом зона нагрева поддвергается потоку однородного и равномерного теплого воздуха, как это можно определить по форме конуса излучения (21), без движения прямого сгорания, который подает в помещение как горячий воздух, так и продукты сгорания: должны быть приняты все необходимые меры предосторожности, гарантирующие достаточную циркуляцию воздуха.

В условиях эксплуатации должны соблюдаться правила и законы, касающиеся сферы эксплуатации данного прибора.

Рекомендуется убедиться, что:

• инструкции, содержащиеся в данном руководстве, тщательно соблюдаются

• теплогенератор не установлен в помещениях, в которых существует опасность взрыва, или же которые легко воспламеняются;

• воспламеняющиеся материалы не находятся рядом с прибором (минимальное расстояние должно составлять 3 м);

• были предусмотрены достаточные меры предотвращения пожара;

• Проконтролировать, чтобы поверхность или пол, на котором помещается машина, не были сделаны из легковоспламеняющегося материала;

• гарантируется вентиляция помещения, в котором находится генератор, и она достаточна для рабочих нужд самого теплогенератора. В частности, для теплогенератора прямого сгорания воздухообмен должен рассчитываться с учетом того, что прибор подает в помещение как горячий воздух, так и продукты сгорания;

• отсутствуют препятствия или загораживание приточных и/или напорных воздуховодов, напр., тряпки положенные на прибор или повешенные на стены, или же громоздкие предметы, находящиеся рядом с прибором;

• в бак был добавлен керосин, если температура окружающей среды слишком низкая;

• теплогенератор был проверен перед пуском в эксплуатацию и периодически контролируется во время эксплуатации: в частности, должно быть предотвращено приближение детей и/

или животных без надзора;

• перед началом каждого использования, перед тем, как подключить вилку к розетке, проверить, что вентилятор свободно вращается;

• после каждого использования электрическая вилка была отключена от розетки.

воздуха. Это – теплогенератор

;

или накидки,

УСТРОЙСТВА БЕЗОПАСНОСТИ

Генератор оснащен электронной аппаратурой для контроля пламени и максимальной безопасной температуры с помощью фотоэлемента и термовыключателя перегрева.

Электронная аппаратура управляет временем запуска, выключения и срабатывания защиты в случае сбоев в работе, имеется также кнопка сброса (13), которая может принимать разный цвет (индикатор работы) в зависимости от рабочего режима:

• погашена, когда агрегат запроса на нагрев.

• погашена, когда агрегат нормально работает;

• постоянный красный, когда агрегат заблокирован для

безопасности

• погашена, когда работа приостановлена из-за чрезмерных перепадов напряжения питания (T<165 В или T>280 В); работа автоматически возобновляется при стабилизации напряжения в диапазоне от 180 В до 275 В.

Внимание

В случае блокировки в работу необходимо нажимать кнопку сброса (13) в течение 3 секунды.

Внимание

Никогда не выполнять более двух запусков подряд: несгоревшее дизельное топливо может скопиться в камере сгорания и внезапно воспламениться при очередном пуске.

Если блокировка безопасности постоянно повторяется, то

перед запуском генератора следует выяснить и устранить причину останова.

Внимание

Для выявления причины сбоя обратиться к параграфу «НЕИСПРАВНОСТИ В РАБОТЕ: ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ»

ПУСК В ЭКСПЛУАТАЦИЮ

Перед включением генератора, то есть перед

подсоединением его к сети электропитания, необходимо проверить, что характеристики сети электропитания соответствуют данным, приведенным на идентификационной табличке.

Внимание

На моделях “DV” проверить, что крышка клавиши переключения напряжения питания расположена так, что стрелки на ней указывают на нужное значение напряжения.

При необходимости:

• снять крышку;

• установить переключатель (22) в нужное

• вернуть на место защитную крышку.

Внимание

• Электрическая линия питания теплогенератора

• Электрическая вилка теплогенератора должна

находится в паузе или ожидании

по безопасности для запуска

положение;

должна быть оборудована заземлением и дифференциальным термомагнитным выключателем.

подключаться к розетке, nоборудованной выключателем.

Page 20

Теплогенератор должен находится на плоской и ровной поверхностидля того, чтобы избежать опрокидывания машины и/или утечки дизельного топлива из сливной крышки бака.

Поток горячего воздуха должен быть направлен вверх, под углов приблизительно в 5°: ослабить две блокирующие ручки (А) и наклонить блок сгорания, нажав на ручку (18) до достижения наиболее наклонного положения, после ручки (А), завинтив их.

Внимание

выключатель (14) в положение ВКЛ (ON).

только тогда, когда контролирующее устройство, такое как термостат или таймер, подключен к Подключение к теплогенератору должно выполняться, снимая крышку разъема (15) м подключая вилку термостата.

Внимание

опорожнения топливной системы, приток топлива на форсунку может быть недостаточен, и это может привести к срабатыванию контрольного оборудования пламени, останавливающего теплогенератор. В этом случае, нажмите кнопку восстановления рабочего состояния (13) и перезапустите теплогенератор.

выполнить, являются следующие:

Перед началом работы, убедиться в том, что защитная крышка (В) извлечена полностью, так чтобы гарантировать максимальную защиту поверхности машины.

Генератор может работать в ручном режиме, если установить

Теплогенератор может работать в автоматическом режиме

Для включения прибора необходимо:

• если она подключена к термостату, переведите выключатель в положение (ВКЛ +

• если она не подключена к термостату, переведите выключатель в положение (ВКЛ);

По завершении цикла запуска электронная аппаратура контроля выдает краткое мигание красного индикатора кнопки (13) для подтверждения того, что цикл зажигания генератора завершен.

При первом пуске в эксплуатацию или же после полного

Если он не работает, то первыми операциями, которые нужно

1. Проверить наличие топлива в баке;

2. Нажать кнопку восстановления рабочего состояния (13);

3. Если же

не работает, то см. Параграф "НЕИСПРАВНОСТИ В РАБОТЕ, ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ" и найдите причину неисправности.

после выполнения этих действий теплогенератор

чего заблокировать две

теплогенератору.

);

Внимание

Никогда не останавливать машину, выдернув вилку из разетки, это может привести к перенагреванию.

ОСТАНОВКА

Для остановки работы прибора необходимо перевести выключатель (14) в положение "0" или же воспользоваться контрольным устройством (напр., отрегулировать термостат на более низкую температуру). Пламя погаснет, и вентилятор продолжит работу в течение 90 сек., охлаждая камеру сгорания.

ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ

Внимание

убедиться, что пробка топливного бака хорошо затянута.

Внимание

достаточно взять его за ручки и отвести.

Прежде чем перемещать устройство, необходимо:

• Выключить прибор так, как описано в параграфе "ОСТАНОВКА";

• Отключить электрическое питание, вынув вилку из электрической розетки;

• Дождаться охлаждения прибора.

Перед подъемом или перемещением генератора необходимо

В время транспортировки может наблюдаться потеря дизельного топлива: не гарантирует герметичность, чтобы обеспечить поступление воздуха при опорожнении резервуара во время работы агрегата.

Для перемещения генератора на небольшое расстояние,

заливная пробка бака

ОБСЛУЖИВАНИЕ

Для исправной работы оборудования необходимо

периодически очищать камеру сгорания, горелку и вентилятор.

Внимание

Перед перемещением прибора необходимо:

• Выключить прибор так, как описано в параграфе "ОСТАНОВКА";

• Отключить электрическое питание, вынув вилку из электрической розетки;

• Дождаться охлаждения прибора.

Через каждые 50 часов работы необходимо:

• Снять патрон фильтра, вынуть его и промыть в чистом дизельном топливе;

• Снять наружную цилиндрическую обшивку и очистить внутреннюю

• Проверить состояние кабелей и точек подключения высокого напряжения на электродах;

• Снять горелку, очистить ее части, очистить электроды и отрегулировать зазор до указанного mзначения на схеме "РЕГУЛИРОВКА ЭЛЕКТРОДОВ".

сторону, а также лопасти вентилятора;

Page 21

НЕИСПРАВНОСТИ В РАБОТЕ: ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

НЕИСПРАВНОСТИ В

РАБОТЕ

• Вентилятор не включается и пламя не воспламеняется

• Вентилятор не запускается или останавливается при запуске или работе

• Вентилятор останавливается при запуске или работе

• Вентилятор запускается, а пламя загорается,

начиная дымить

• Генератор не

останавливается

КНОПКА СБРОСА (13)

• Погашено

• Постоянный красный

ИНДИКАТОР РАБОТЫ

• Погашено

• Неправильная регулировка контрольного устройства

• Неисправно контрольное устройство • Заменить контрольное устройство

• Отсутствует электропитание

• Напряжение ниже 175 В

• Напряжение выше 265 В

• Наличие пламени до включения

трансформатора

• Неисправный фотоэлемент • Заменить фотоэлемент

• Обмотка двигателя перегорела или оборвана

• Подшипники двигателя заклинены • Заменить подшипники

• Конденсатор двигателя перегорел • Заменить конденсатор

• Зажигание не работает

• Неисправно контрольное оборудование пламени

• Неисправен фотоэлемент • Очистить фотоэлемент или заменить его

• Не поступает топливо на горелку или

же оно поступает в недостаточном количестве

• Неисправен электроклапан

• Внутренняя ошибка электронной

аппаратуры

• Недостаточный объем воздуха для

сгорания топлива

• Чрезмерное количество воздуха для сгорания

• Используемое топливо грязное или содержит воду

• Попадание воздуха в топливную систему

• Недостаточная подача топлива в горелку

• Чрезмерное количество топлива в горелке

• Плохая герметичность

электроклапана

Если используя приведенные выше проверки и способы устранения не была обнаружена причина неисправности, просим вас обратиться в ближайший официальный центр продаж и сервисного обслуживания.

ПРИЧИНЫ СПОСОБЫ УСТРАНЕНИЯ

• Проверить, чтобы регулировка контрольного устройства была правильной (напр., выбранная на термостате температура должна быть выше температуры окружающей среды)

• Проверить характеристики электросистемы

• Проверить исправность и расположение

выключателя

• Проверить сохранность предохранителя

• Проверить напряжение питания: генератор

запускается автоматически, когда

напряжение превышает 190 В

• Проверить напряжение питания: генератор

запускается автоматически, когда

напряжение падает ниже 250 В

• Очистить и удалить остаток дизельного

топлива из камеры сгорания

• Заменить двигатель

• Проверить подключение проводников

зажигания к электродам и трансформатору

• Проверить положение электродов и их

зазор по схеме "РЕГУЛИРОВКА ЭЛЕКТРОДОВ"

• Убедиться, что электроды чистые

• Заменить трансформатор зажигания

• Заменить оборудование

• Проверить сохранность муфты насосдвигатель

• Проверить отсутствие попадания воздуха в

топливную систему, проверяя герметичность труб и уплотнения фильтра

• Очистить или, при необходимости,

заменить форсунку

• Проверить электрическое подключение

• Очистить и при необходимости заменить

электроклапан

• Проверить термостат LI

• Выполнить сброс аппаратуры и повторить

попытку запуска не менее двух раз: если

проблема остается, заменить аппаратуру

• Удалите все препятствия и засорения с приточного и напорного воздуховода

• Проверьте положение регулировочного

кольца воздуха

• Очистите диск горелки

• Проверьте положение регулировочного кольца воздуха

• Замените используемое топливо чистым

• Очистите фильтр дизельного топлива

• Проверьте герметичность труб и фильтра дизельного топлива

• Проверить давление насоса

• Очистить или заменить форсунку

• Проверить давление насоса

• Заменить форсунку

• Заменить корпус электроклапана

Page 22

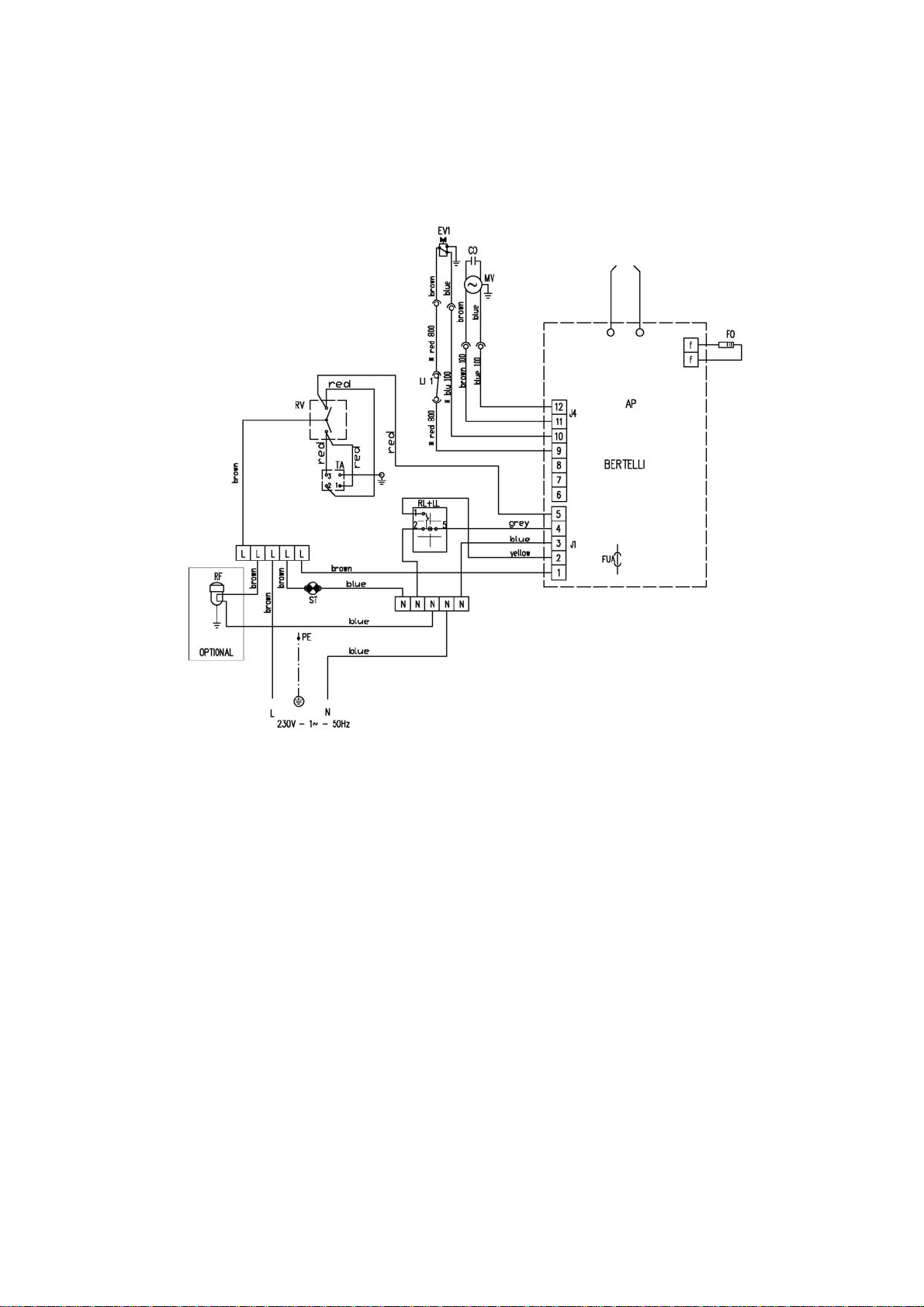

SCHEMA ELETTRICO - SCHEMA ELECTRIQUE – SCHALTSCHEMA WIRING DIAGRAM - ESQUEMA ELГTRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА

AP APPARECCHIATURA DI CONTROLLO

COFFRET DE SECURITE STEÜRGERÄT CONTROL BOX APARATO DE CONTROL КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ

TA PRESA TERMOSTATO AMBIENTE PRISE THERMOSTAT D’AMBIANCE RAUMTHERMOSTAT STECKDOSE ROOM THERMOSTAT PLUG ENCHUFE TERMOSTATO AMBIENTE РАЗЪЕМ ТЕРМОСТАТА ОКРУЖАЮЩЕЙ СРЕДЫ

LI1 TERMOSTATO DI SICUREZZA THERMOSTAT DE SURCHAUFFE SICHERHEITSTHERMOSTAT OVERHEAT THERMOSTAT TERMOSTATO DE SEGURIDAD ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ

EV1 ELETTROVALVOLA ELECTROVANNE MAGNETVENTIL SOLENOID VALVE ELECTROVÁLVULA ЭЛЕКТРОКЛАПАН

FO FOTORESISTENZA PHOTORESISTANCE PHOTOZELLE

PHOTOCELL FOTORESISTENCIA ФОТОСОПРОТИВЛЕНИЕ

CO CONDENSATORE CONDENSATEUR KONDENSATOR CONDENSER CONDENSADOR КОНДЕНСАТОР

MV MOTORE BRUCIATORE MOTEUR BRULEUR MOTOR FÜR BRENNER BURNER MOTOR MOTOR QUEMADOR ДВИГАТЕЛЬ ГОРЕЛКИ

FUA FUSIBILE FUSIBLE SICHERUNG FUSE FUSIBLE ПРЕДОХРАНИТЕЛЬ

RV COMMUTATORE COMMUTATEUR SCHALTER SWITCH CONMUTADOR УПРАВЛЕНИЯ

ST SPIA TENSIONE

LAMPE TEMOIN D’ALIMENTATION STROMANZEIGLAMPE ELECTRIC PILOT LAMPTESTIGO TENSIóN ИНДИКАТОР НАПРЯЖЕНИЯ

RF FILTRO GASOLIO RISCALDATO FILTRE GASOIL RECHAUFFE HEIßFILTER HEATED FILTER >> OPTIONAL FILTRO GASOIL CALENTADO ТЕПЛОЗАЩИТНЫЙ ФИЛЬТР

RL PULSANTE DI RIARMO

BOUTON REARMEMENT RESET KNOPF RESET BUTTON PULSADOR RESTABLECIMIENTO КНОПКА ВОССТАНОВЛЕНИЯ РАБОЧЕГО СОСТОЯНИЯ

LL SPIA BLOCCO

TÉMOIN BLOCAGE KONTROLLLEUCHTE BLOCKIERUNG LOCK OUT INDICATOR LIGHT TESTIGO BLOQUEO ИНДИКАТОР БЛОКИРОВКИ

Page 23

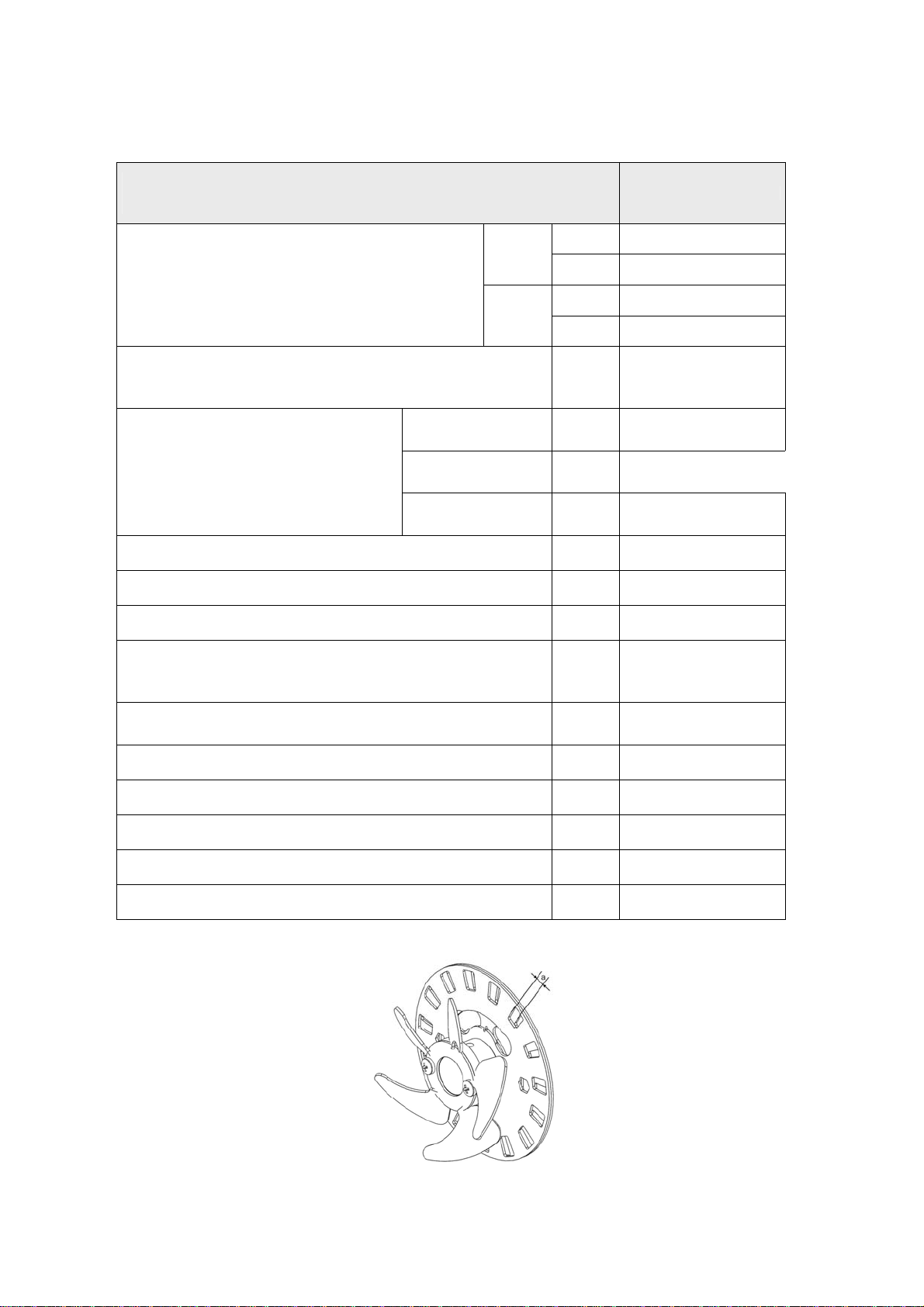

CARATTERISTICHE TECNICHE - CARACTERISTIQUES TECHNIQUES TECHNISCHE DATEN - TECHNICAL SPECIFICATIONS CARACTERÍSTICAS TÉCNICAS - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

SX 100

Potenza termica max - Puissance thermique max Wärmeleistung max - Max heating output Potencia térmica máx - Макс. тепловая мощность

Consumo combustibile - Consommation Brennstoffverbr - Fuel consumption Consumo combustible - Расход топлива

Alimentazione elettrica - Alimentatione électrique Netzanscluss - Power supply Alimentación eléctrica - Электрическое питание

Potenza elettrica - Puissance électrique – Leistunsaufnahme Power consumption - Potencia eléctrica - Электрическая мощность

Corrente elettrica - Courant électrique - Elektrischer Strom Electric current - Corriente eléctrica - электрический ток

Ugello – Gicleur – Düse Nozzle - Boquilla - Форсунка

Pressione pompa - Pression pompe Pumpendruck - Pump pressure Presíon bomba - Давление насоса

Apertura serranda aria comburente - Réglage du volet d'air comburant Einstellung der Brennluftklappe - Adjustment of combustion air flap Abertura cierre aire comburente - Регулировка воздушМУИ БaТОУМНЛ

Capacità serbatoio - Capacité réservoir - Tankinhalt Tank capacity - Capacidad depósito - Емкость бака

Livello sonoro a 1 m - Niveau sonore à 1 m - Geraüschspegel a 1 m Noise level at 1 m - Nivel sonoro a 1 m - Уровень шума на расстоянии 1 м

Dimensioni, L x P x A - Dimensions, L x P x H - Masse, H x B x T Dimensions, L x W x H - Dimensiones, L x W x H - Размеры, Д х Г х В

Peso – Poids - Gewicht Weight - Peso - Вес

Fusibile – Fusible - Sicherung Fuse - Fusible - Предохранитель

Fase - Phase Phase - Phase Fase - Фазы Tensione - Tension Spannung - Voltage Tension - Напряжение Frequenza - Fréquence Frequenz - Frequency Frecuencia - Частота

[kW]

[kcal/h]

[kW]

[BTU/h]

[kg/h]

[V]

[Hz]

[W]

[A]

[USgal/h]

[bar]

[mm]

[l]

[dBA]

[mm]

[kg]

[A]

24,2

20.814

25,8

88.294

2,04

230

150

0,8

Danfoss 0,50 - 80° S

13,0

a = 2,30

895 x 532 x 808

3,15

Page 24

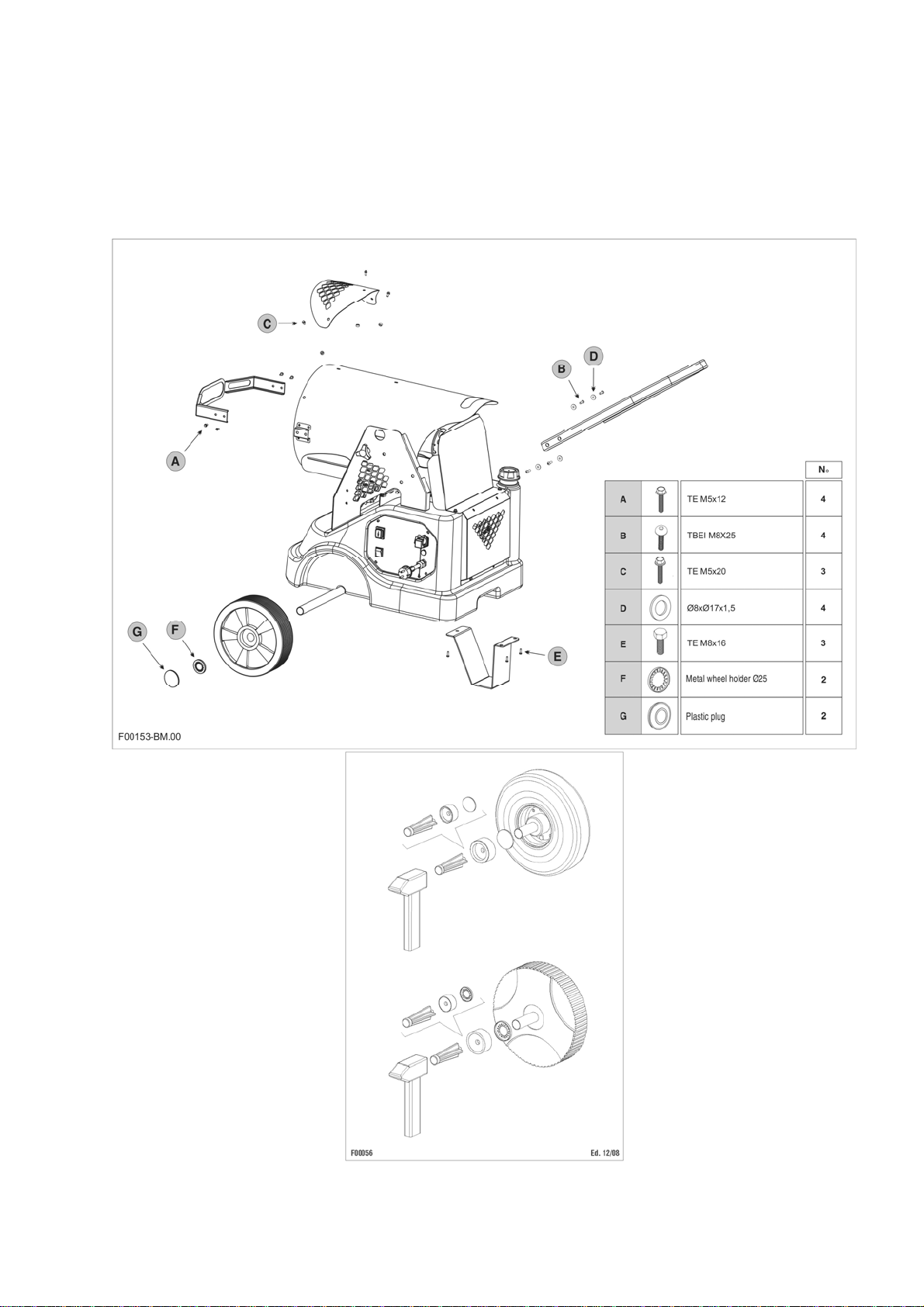

ISTRUZIONE DI MONTAGGIO PIEDE / MANIGLIA - NOTICE DE MONTAGE DU PIED/DE LA POIGNEE ANLEITUNG FÜR DIE MONTAGE DES FUSSES / HANDGRIFFES - FOOT / HANDLE ASSEMBLY INSTRUCTION INSTRUCCIONES DE MONTAJE PIE/MANILLA - ИНСТРУКЦИИ ПО МОНТАЖУ НОЖКИ / РУЧКИ
