GENERATORE D'ARIA CALDA A G.P.L. GENERATEUR D'AIR CHAUD AU G.P.L. WARMLUFTERZEUGER MIT FLUSSIGGASBETRIEB NATURAL L.P.G. SPACE HEATER GENERADOR DE AIRE CALIENTE A G.P.L. ТЕПЛОВОЙ ГЕНЕРАТОР НА ГАЗЕ СНГ LPG-LUCHTVERHITTER GAZOWA NAGRZEWNICA POWIETRZA [LPG]

SG 40M C – SG 80M C

L-L143.02-OK

MANUALE D’USO E MANUTENZIONE MANUEL D'INSTRUCTIONS BETRIEBSANLEITUNG INSTRUCTIONS MANUAL MANUAL DE INSTRUCCIONES РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ HANDLEIDING VOOR GEBRUIK EN ONDERHOUD INSTRUKCJA OBSŁUGI I KONSERWACJI

Page 2

Page 3

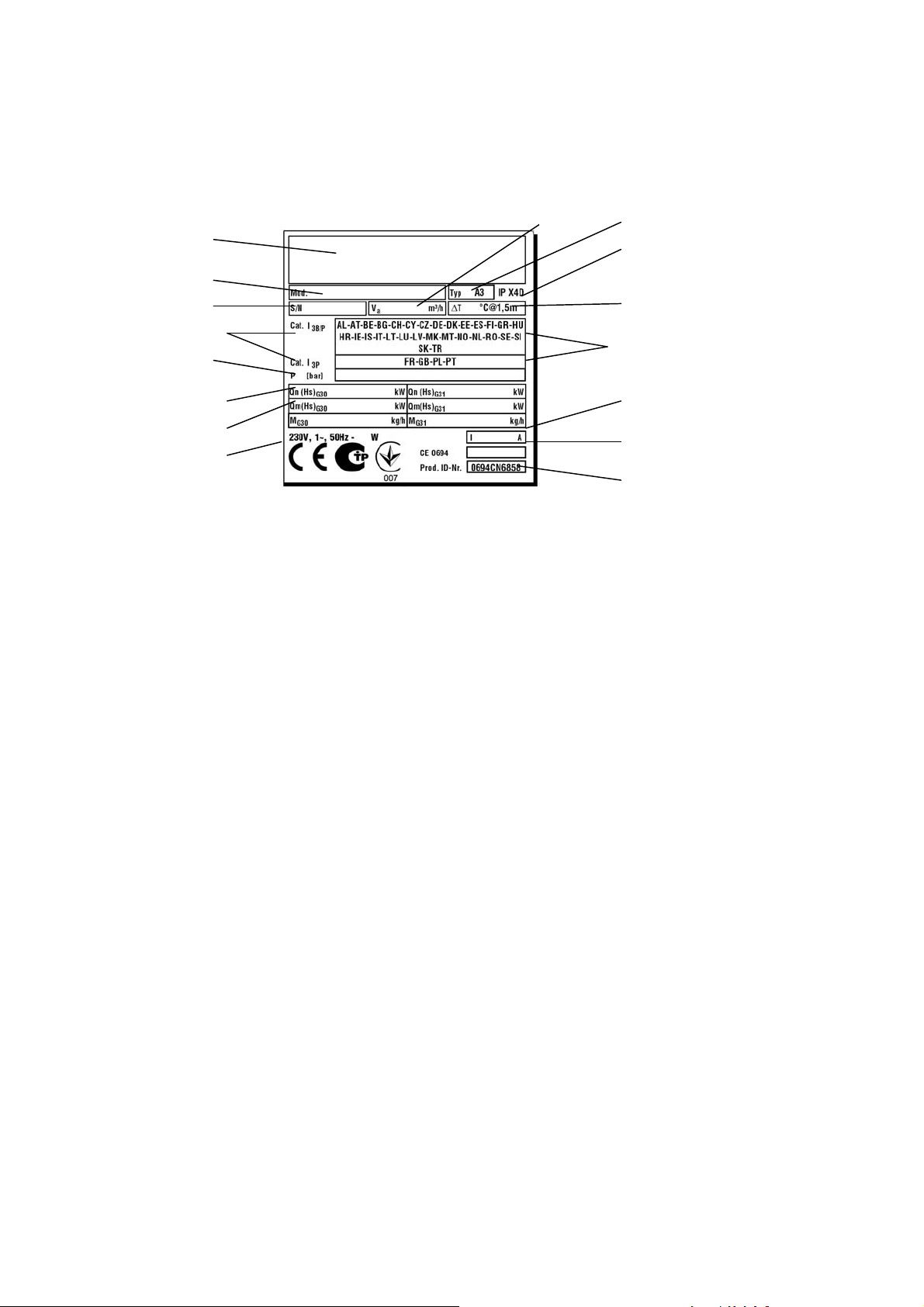

ETICHETTA IDENTIFICAZIONE PRODOTTO – PLAQUETTE IDENTIFICATION PRODUIT – TYPENSCHILD – PRODUCT IDENTIFICATION PLATE – ETIQUETA DE IDENTIFICACIÓN DEL PRODUCTO – ПАСПОРТНАЯ ТАБЛИЧКА ИЗДЕЛИЯ – PRODUCTIDENTIFICATIELABEL - ETYKIETA IDENTYFIKACYJNA WYROBU

2 5 16 8

9 10 12

1 COSTRUTTORE

CONSTRUCTEUR HERSTELLER MANUFACTURER FABRICANTE ИЗГОТОВИТЕЛЬ FABRIKANT PRODUCENT

2 MODELLO

MODÈLE MODELL MODEL MODELO МОДЕЛЬ MODEL MODEL

3 TIPO

TYPE TYP TYPE TIPO ТИП TYPE TYP

4 GRADO DI PROTEZIONE

INDICE DE PROTECTION SCHUTZART PROTECTION LEVEL GRADO DE PROTECCIÓN СТЕПЕНЬ ЗАЩИТЫ BESCHERMINGSGRAAD STOPIEŃ OCHRONY

5 NUMERO DI SERIE

NUMÉRO DE SÉRIE SERIENNUMMER SERIAL NUMBER NÚMERO DE SERIE ПАСПОРТНЫЙ НОМЕР SERIENUMMER NUMER SERYJNY

6 PORTATA DI ARIA

DÉBIT D'AIR LUFTFÖRDERMENGE AIR OUTPUT CAUDAL DE AIRE РАСХОД ВОЗДУХА LUCHTDEBIET NATĘŻENIE PRZEPŁYWU POWIETRZA

7 TEMPERATURA USCITA ARIA @ 20°C / 1,5 m

TEMPÉRATURE SORTIE AIR À 20°C /1,5 m LUFTAUSTRITTSTEMPERATUR BEI 20°C / 1,5 m AIR OUTFLOW TEMPERATURE @ 20°C / 1,5 m TEMPERATURA DE SALIDA DE AIRE a 20 °C / 1,5 m ТЕМПЕРАТУРА ВЫХОДА ВОЗДУХА @ 20°C / 1,5 m UITGANGSTEMPERATUUR LUCHT @ 20°C / 1,5 m TEMPERATURA POWIETRZA NA WYLOCIE PRZY 20°C/1,5 m

8 PRESSIONE DI ALIMENTAZIONE

PRESSION D'ALIMENTATION VERSORGUNGSDRUCK SUPPLY PRESSURE PRESIÓN DE ALIMENTACIÓN ДАВЛЕНИЕ ПОДАЧИ VOEDINGSDRUK CIŚNIENIE ZASILANIA

9 POTENZA TERMICA NOMINALE

PUISSANCE THERMIQUE NOMINALE WÄRMELEISTUNG BEWERTET NOMINAL HEATING OUTPUT POTENCIA TÉRMICA NOMINAL ТЕПЛОВОЙ НОМИНАЛЬНАЯ МОЩНОСТЬ NOMINAAL THERMISCH VERMOGEN: MOC CIEPLNA ZNAMIONOWA

10 POTENZA TERMICA MISURATA

PUISSANCE THERMIQUE MESURE GEMESSENEN WÄRMELEISTUNG MEASURED HEATING OUTPUT POTENCIA TÉRMICA MEDIDO ТЕПЛОВАЯ МОЩНОСТЬ ИЗМЕРЕНИЯ GEMETEN THERMISCH VERMOGEN MOC CIEPLNA ZMIERZONA

11 CONSUMO GAS MISURATO

CONSOMMATION GAZ MESURE GEMESSENEN GASVERBRAUCH MEASURED GAS CONSUMPTION CONSUMO GAS MEDIDO РАСХОД ГАЗА ИЗМЕРЕНИЯ GEMETEN GASVERBRUIK ZUŻYCIE GAZU ZMIERZONA

12 ALIMENTAZIONE ELETTRICA

ALIMENTATION ÉLECTRIQUE STROMVERSORGUNG ELECTRICAL SUPPLY ALIMENTACIÓN ELÉCTRICA ЭЛЕКТРОПИТАНИЕ ELEKTRISCHE VOEDING ZASILANIE ELEKTRYCZNE

3 4

13 CORRENTE ASSORBITA

COURANT ABSORBÉ STROMAUFNAHME AMPERAGE CORRIENTE ABSORBIDA ПОТРЕБЛЯЕМЫЙ ТОК STROOMVERBRUIK POBÓR PRĄDU

14 SIGLA CERTIFICAZIONE (PIN)

SIGLE CERTIFICATION (PIN) CE-PRÜFNUMMER (PIN) CERTIFICATION INITIALS (PIN) SIGLA CERTIFICACIÓN (PIN) СИМВОЛ СЕРТИФИКАТА (ПИН-КОД) CERTIFICATIECODE (PIN) OZNACZENIE CERTYFIKACJI (PIN)

15 PAESE DI DESTINAZIONE

PAYS DE DESTINATION BESTIMMUNGSLAND COUNTRY OF DESTINATION PAÍS DE DESTINO СТРАНА НАЗНАЧЕНИЯ LAND VAN BESTEMMING KRAJ PRZEZNACZENIA

CATEGORIA GAS CATÉGORIE GAZ GASKATEGORIE GAS CATEGORY CATEGORÍA GAS КАТЕГОРИЯ ГАЗА GASCATEGORIE KATEGORIA GAZU

Page 4

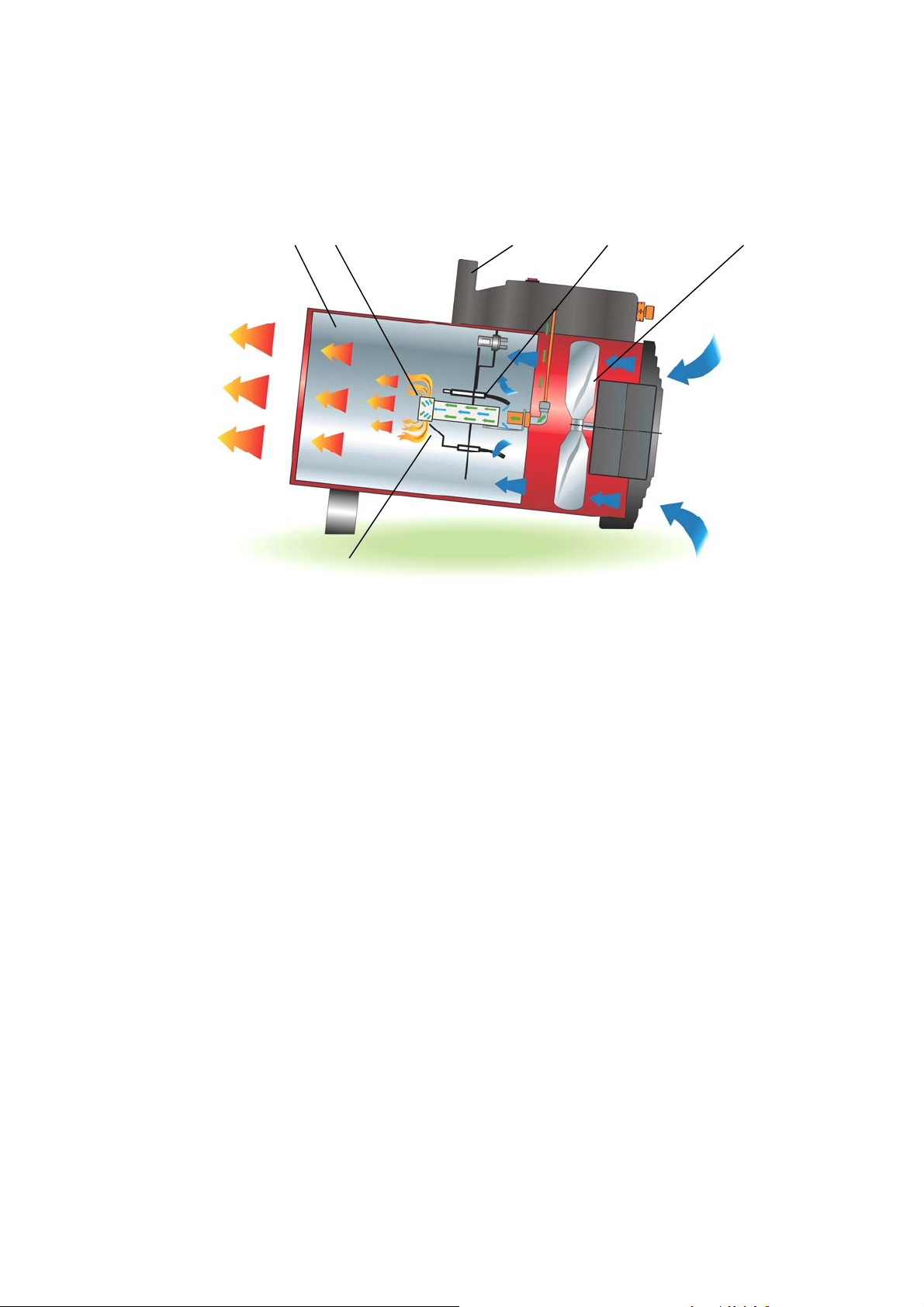

SCHEMA DI FUNZIONAMENTO - SCHÉMA DE FONCTIONNEMENT - KONTROLLTAFEL CONTROL BOARD - TABLERO DE MANDOS - СХЕМА РАБОТЫ WERKINGSSCHEMA - SCHEMAT DZIAŁANIA

1 CAMERA DI COMBUSTIONE

CHAMBRE DE COMBUSTION BRENNKAMMER COMBUSTION CHAMBER CAMARA DE COMBUSTION КАМЕРА СГОРАНИЯ VERBRANDINGSKAMER KOMORA SPALANIA

2 BRUCIATORE

BRULEUR BRENNER BURNER QUEMADOR ГОРЕЛКА BRANDER PALNIK

3 VENTILATORE RAFFREDDAMENTO

VENTILATEUR REFROIDISSEMENT KÜHLGEBLÄSE COOLING FAN VENTILADOR DE REFRIGERACION ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ KOELVENTILATOR WENTYLATOR CHŁODZĄCY

FIG. 1

4 MANIGLIA

POIGNEE HANDGRIFF HANDLE MANIJA РУЧКА HANDGREEP UCHWYT

5 ELETTRODO ACCENSIONE

ELECTRODE ALLUMAGE ZÜNDELEKTRODE IGNITION ELECTRODE ELECTRODO DE ENCENDIDO ЭЛЕКТРОД ЗАЖИГАНИЯ ONTSTEKINGSELEKTRODE ELEKTRODA ZAPŁONOWA

6 TERMOCOPPIA

THERMOCOUPLE THERMOELEMENT THERMOCOUPLE TERMOPAR ТЕРМОПАРА THERMOKOPPEL TERMOPARA

Page 5

IMPORTANTE

Prima di usare il generatore, si prega di leggere con attenzione tutte le istruzioni d’uso riportate di seguito e di seguirne scrupolosamente le indicazioni. Il costruttore non è responsabile per danni a cose e/o persone derivanti da uso improprio dell’apparecchio. Questo libretto di uso e manutenzione costituisce parte integrante dell’apparecchio e deve quindi essere conservato con cura e accompagnare l’apparecchio in caso di passaggio di proprietà.

DESCRIZIONE

I generatori d’aria calda sono destinati al riscaldamento non domestico di locali ventilati di medie o grandi dimensioni, per i quali si richiede un sistema di riscaldamento mobile e portatile, in accordo alla norma EN 1596:2008.

Attenzione

NON UTILIZZARE PER IL RISCALDAMENTO DELLE AREE ABITABILI DI EDIFICI RESIDENZIALI. PER L’USO IN EDIFICI PUBBLICI, FARE RIFERIMENTO AI REGOLAMENTI NAZIONALI.

I generatori d’aria calda possono funzionare con gas propano (G31) o miscela g.p.l. di gas butano (G30) e gas propano (G31) secondo le diverse categorie gas che sono indicate in Tab. I e riportati sulla targhetta di identificazione della macchina.

I generatori d’aria calda sono del tipo a riscaldamento diretto e convezione forzata. L’aria è riscaldata utilizzando l’energia termica sviluppata durante la combustione ed è in seguito inviata all’ambiente da riscaldare con i prodotti della combustione: l’ambiente dovrà comunque essere opportunamente ventilato al fine di assicurare un ricambio di aria sufficiente.

Diversi dispositivi di sicurezza intervengono in caso di grave malfunzionamento:

• la termocoppia di sicurezza e la valvola gas termica intervengono interrompendo il flusso di gas se la fiamma è instabile o si spegne.

• il termostato di sovratemperatura LI interviene quando la temperatura della camera di combustione supera il valore limite di sicurezza;

L’intervento di uno dei dispositivi di sicurezza provoca l’arresto

permanente o “blocco” del generatore d’aria calda

Attenzione

Si deve sempre individuare la causa che ha determinato la situazione di “blocco” ed eliminarla prima di riavviare il generatore (cfr. “INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI”).

RACCOMANDAZIONI GENERALI

L’installazione, la regolazione e l’uso del generatore d’aria calda devono essere eseguiti rispettando le regolamentazioni e le leggi nazionali e locali in vigore relative all’utilizzazione della macchina.

La distanza minima da pareti circostanti, pavimento e/o soffitto deve essere di almeno 2 m.

Attenzione

Non è consentito l’uso su pavimenti realizzati con materiali infiammabili.

Attenzione

L’uso in locali seminterrati o sotto il livello del suolo è pericoloso per il ristagno di gas propano e/o butano.

Assicurarsi che:

• Le istruzioni contenute nel presente manuale siano seguite scrupolosamente;

• Il generatore non sia installato nelle aree a maggiore rischio di incendio o di esplosione;

• Materiali infiammabili non siano depositati nelle vicinanze dell’apparecchio (la distanza minima deve essere di almeno 3 m)

• Sia controllato che non si verichino surriscaldamenti di eventuali pareti o soffitti realizzati con materiali infiammabili

• Siano state adottate le misure necessarie per prevenire gli incendi;

• L'aerazione del locale nel quale si trova il generatore sia garantita e sia sufficiente al fabbisogno del bruciatore; in particolare devono essere rispettati i limiti relativi alla qualità dell’aria nell’ambiente da riscaldare come indicato dalle norme nazionali o locali in materia. In assenza di norme e/o indicazioni, secondo quanto indicato in EN 1596:2008:

• il volume della stanza da riscaldare deve essere

dimensionato con portata termica maggiore di 100 W/m nessun caso il volume della stanza deve essere inferiore a

100 m

• deve essere garantita una ventilazione minima di 25 cm

• Non vi siano ostacoli od ostruzioni ai condotti di aspirazione e/o di mandata dell'aria, come teli o coperte adagiati sull'apparecchio o pareti od oggetti ingombranti vicini al generatore;

• Il generatore sia disposto nelle vicinanze di un quadro elettrico di alimentazione con caratteristiche conformi a quelle dichiarate;

• Sia prevista una posizione stabile per l'apparecchio

• Il getto d’aria calda non sia orientato verso la bombola o il bidone del gas.

• Il generatore sia sorvegliato regolarmente durante l'uso e controllato prima della messa in funzione;

• All’inizio di ogni esercizio d’uso, prima di inserire la spina nella presa elettrica, sia controllato che il ventilatore giri liberamente;

• Al termine di ogni esercizio d'uso l’interruttore di sezionamento elettrico sia disinserito, il cavo di alimentazione elettrica scollegato, il rubinetto di intercettazione del gas sia chiuso e il tubo del gas scollegato e sigillato.

Attenzione

;

kW di potenza termica, essendo il minimo 250 cm equamente divisa fra parte superiore e parte inferiore.

Questo apparecchio non è utilizzabile da persone (inclusi bambini) con ridotte capacità fisiche, sensoriali, mentali o con scarsa esperienza e conoscenza a meno che non siano visionati od istruiti sull’uso dell’apparecchio dalla persona che è responsabile per la sua sicurezza.

ISTRUZIONI PER L’INSTALLAZIONE

Attenzione

COLLEGAMENTI ELETTRICI Attenzione

Tutte le istruzioni descritte in questo paragrafo devono essere eseguite solo da personale professionalmente qualificato.

La linea elettrica di alimentazione del generatore deve essere provvista di messa a terra e di interruttore magneto-termico con differenziale. Il cavo di alimentazione deve essere allacciato ad un quadro elettrico munito di interruttore di sezionamento.

. In

per

Page 6

Prima di collegare il generatore alla rete elettrica di alimentazione si deve controllare che le caratteristiche della rete elettrica di alimentazione corrispondano a quelle riportate sulla targhetta di identificazione.

Attenzione

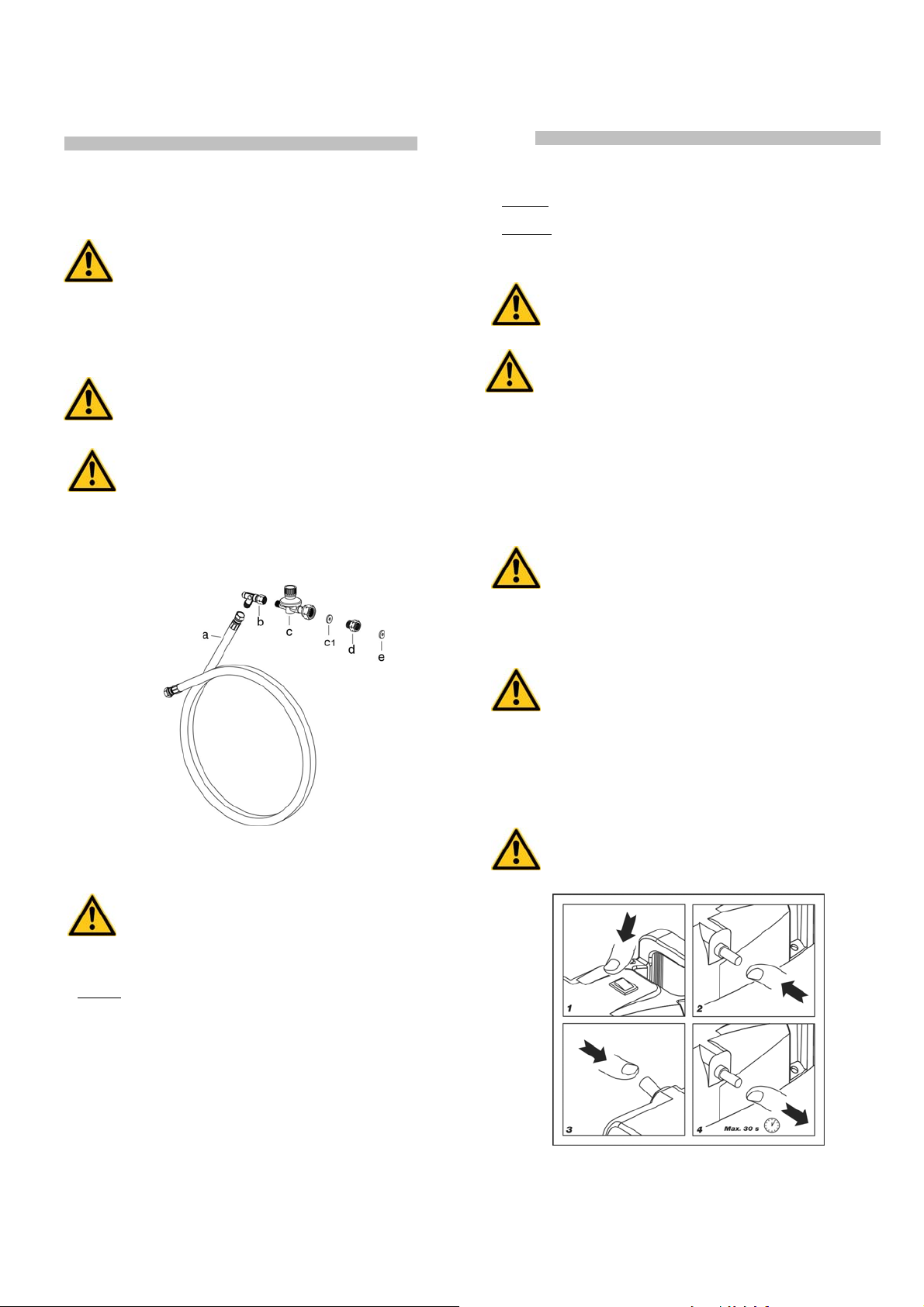

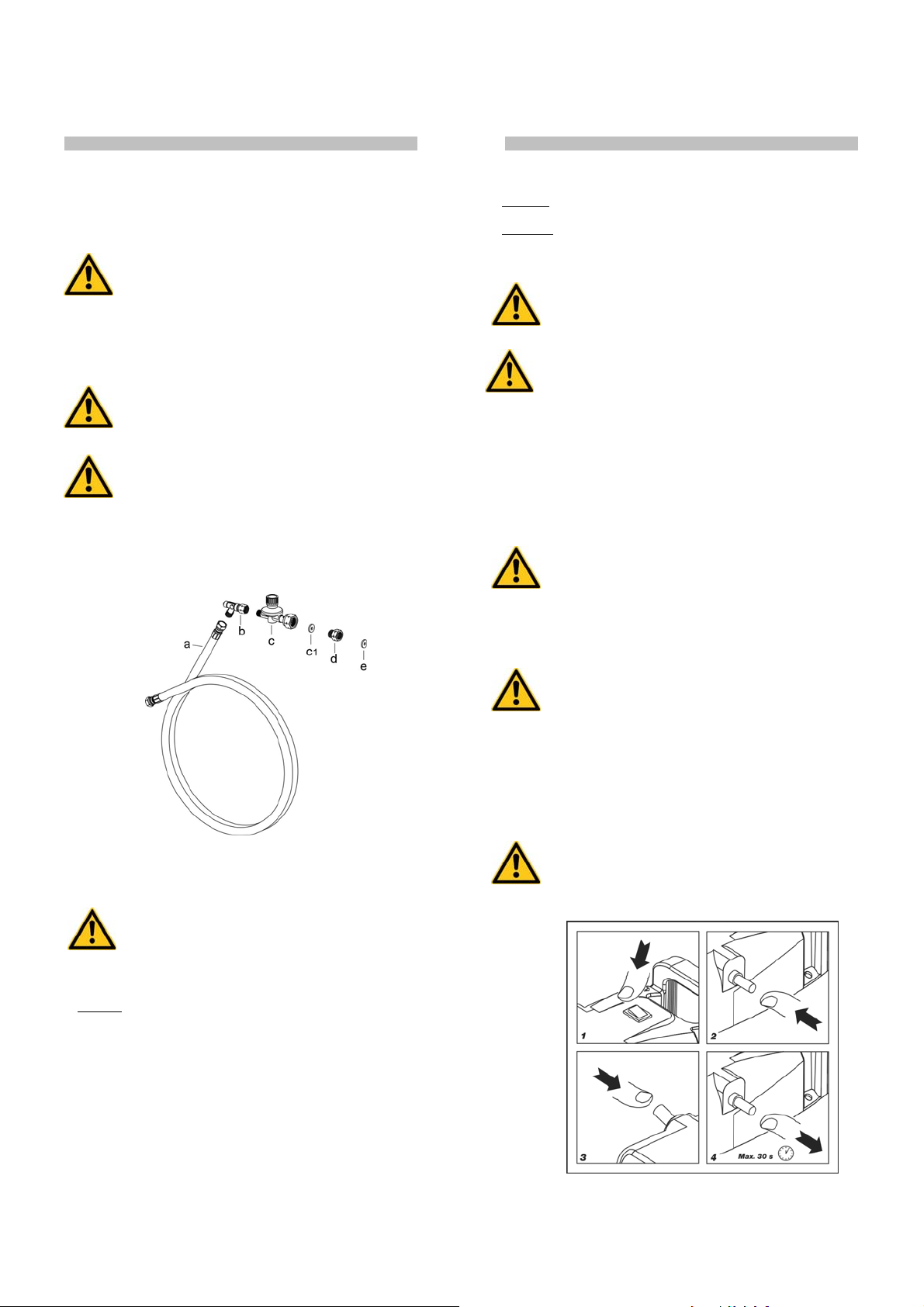

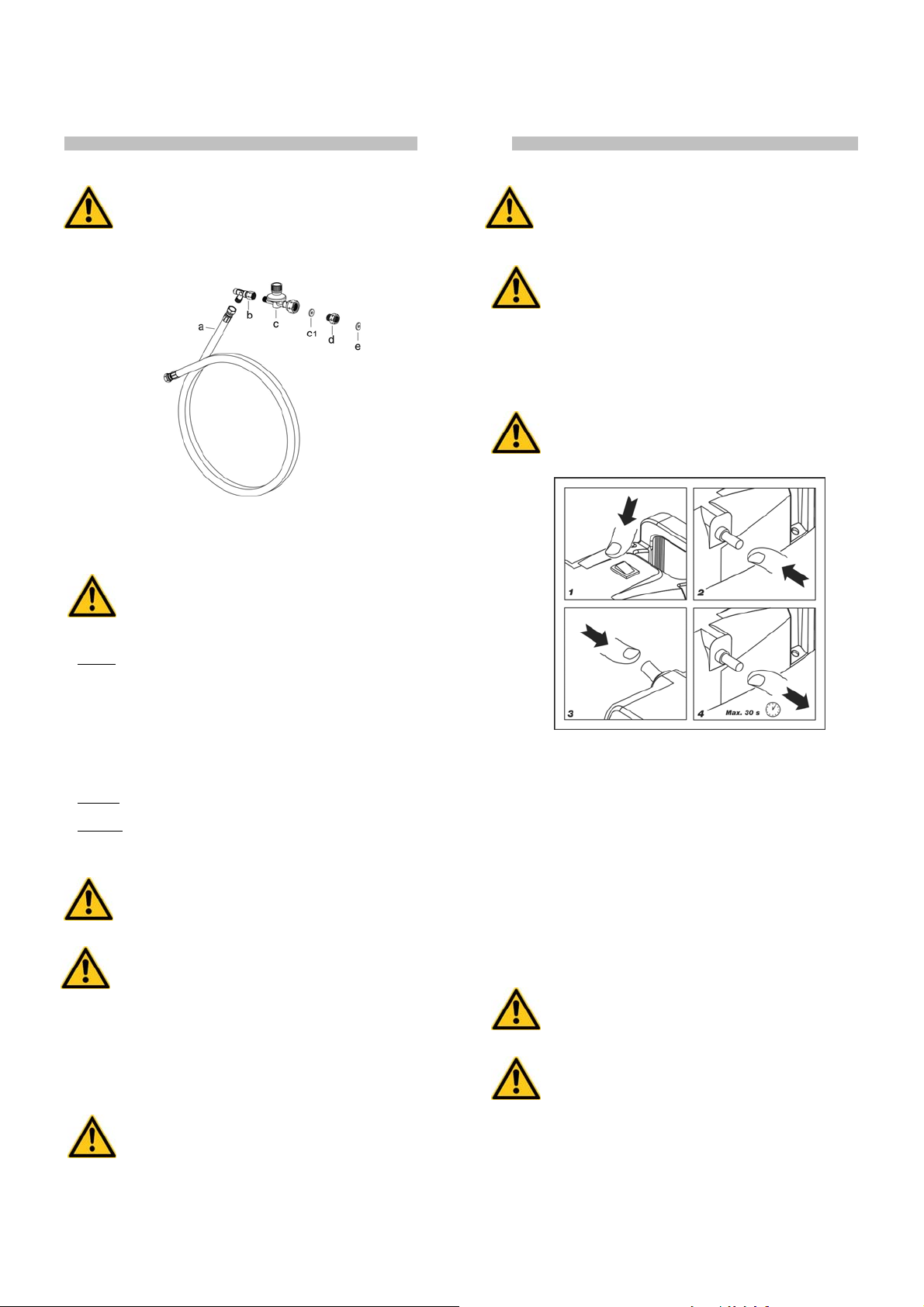

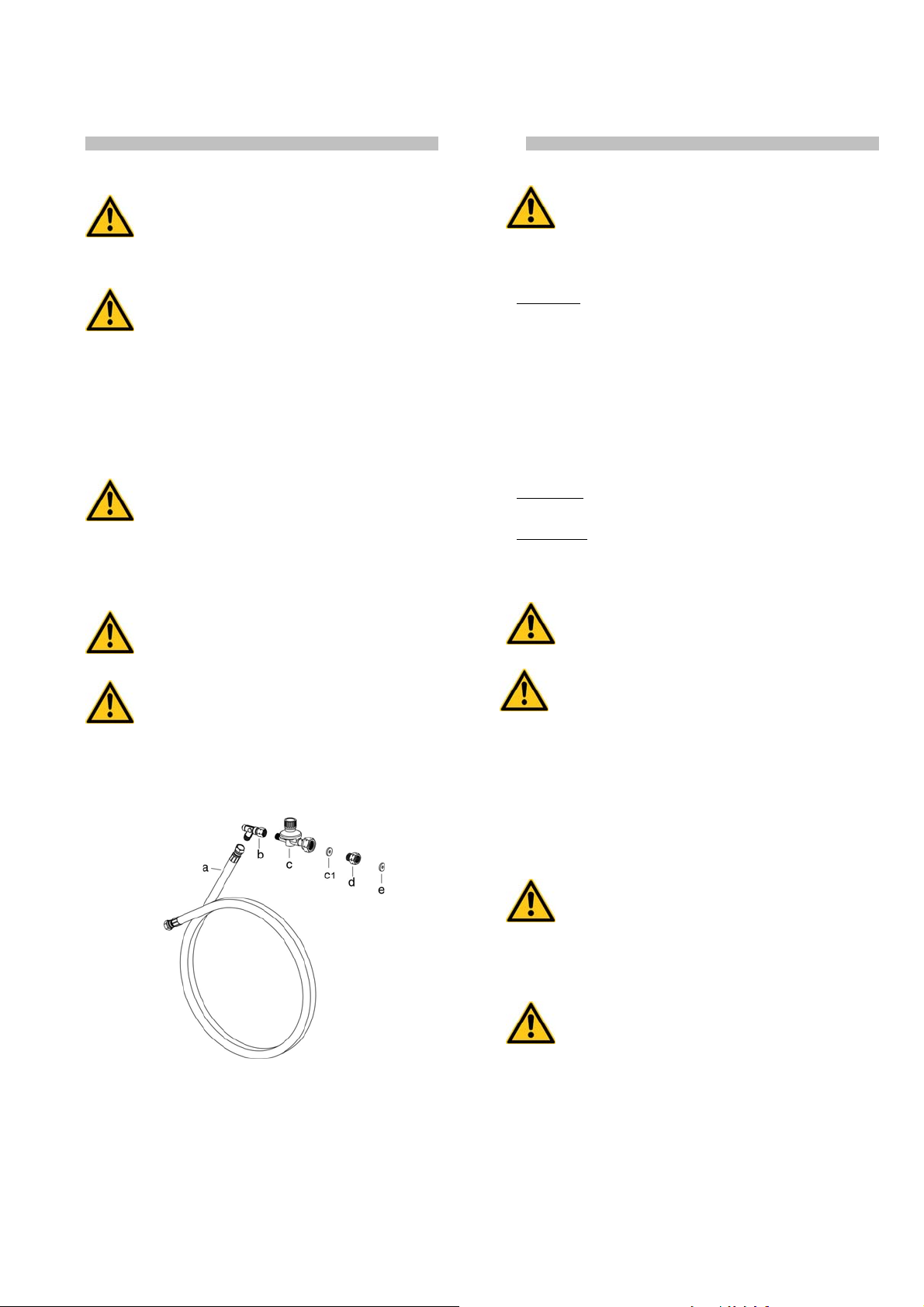

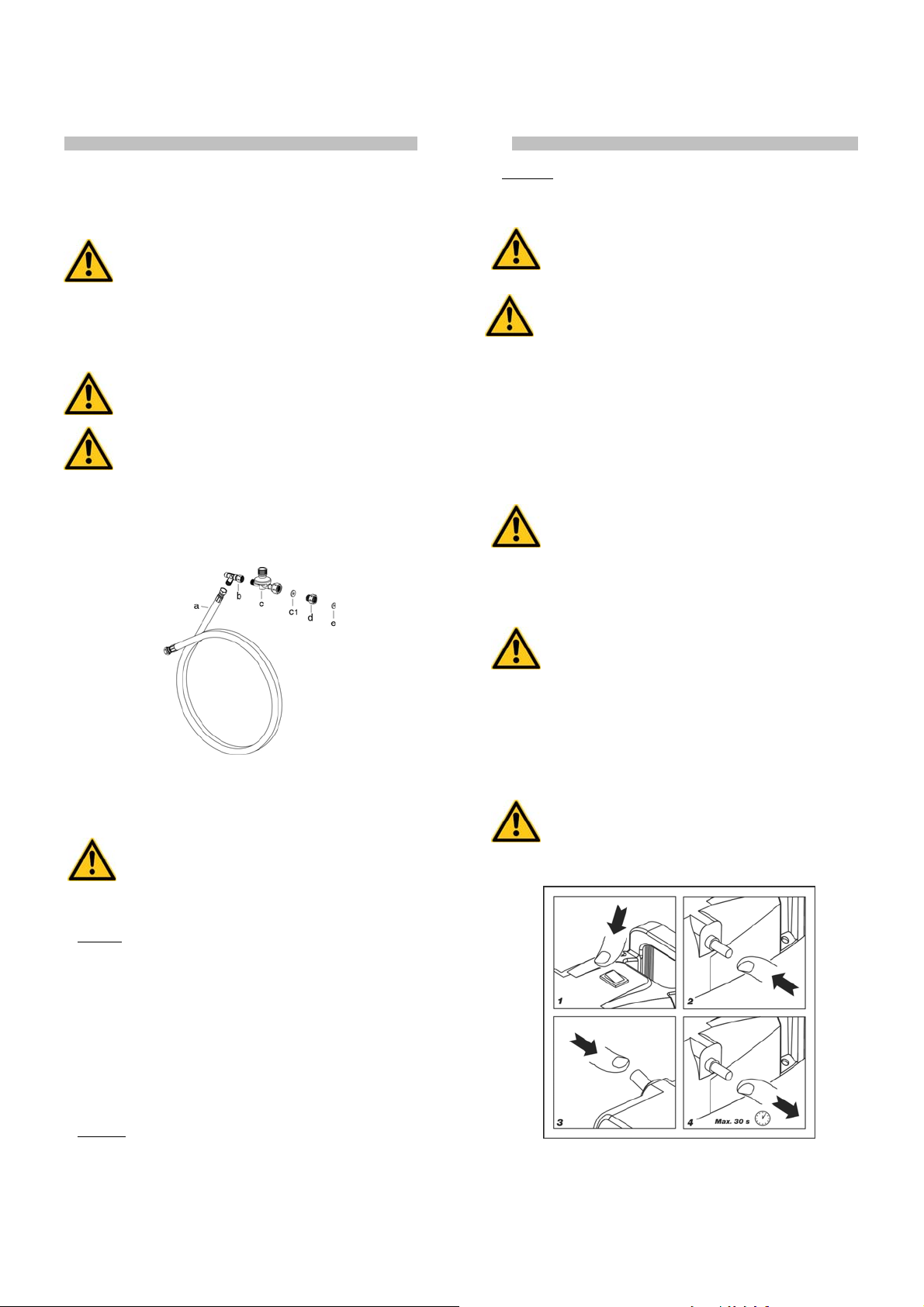

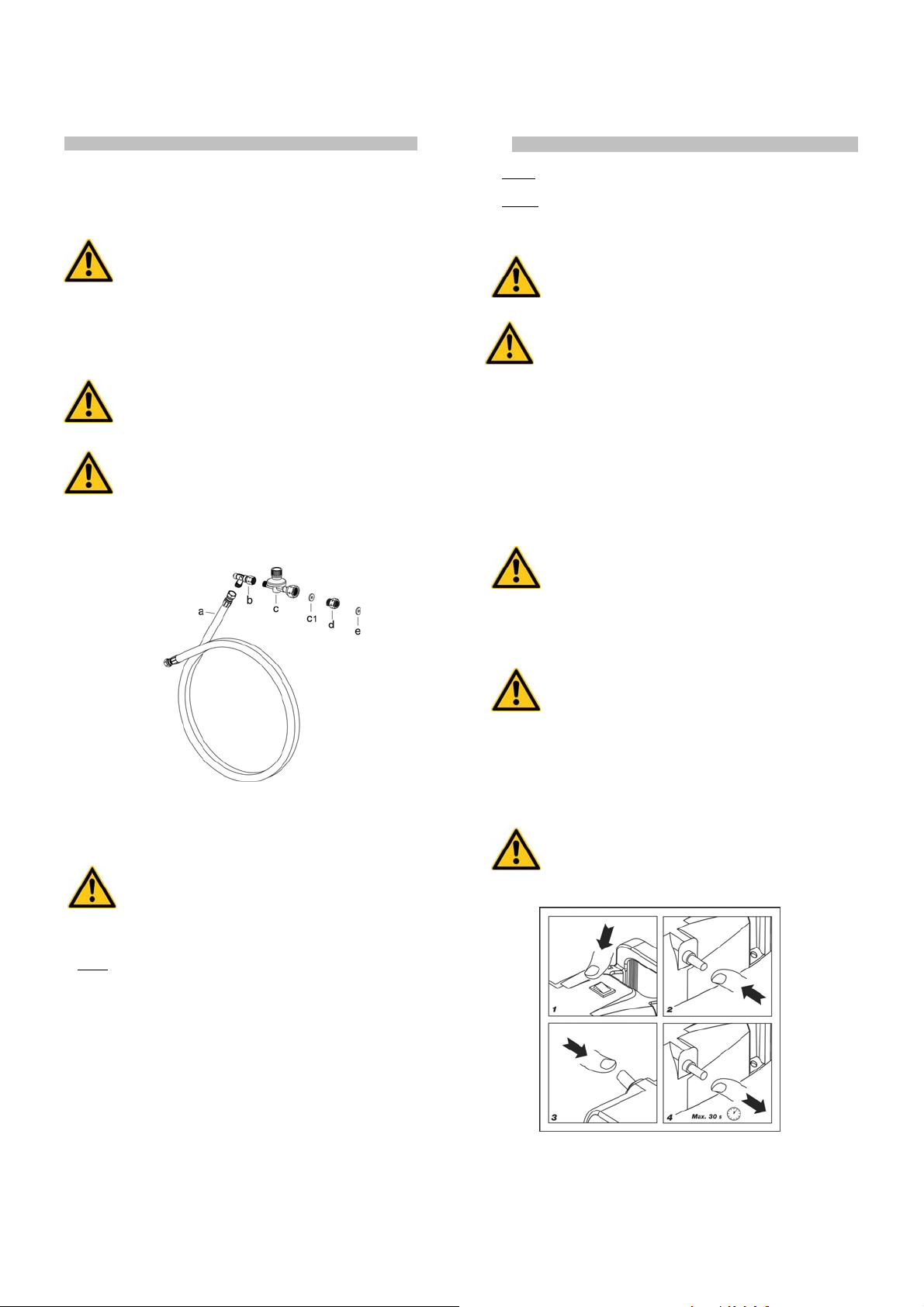

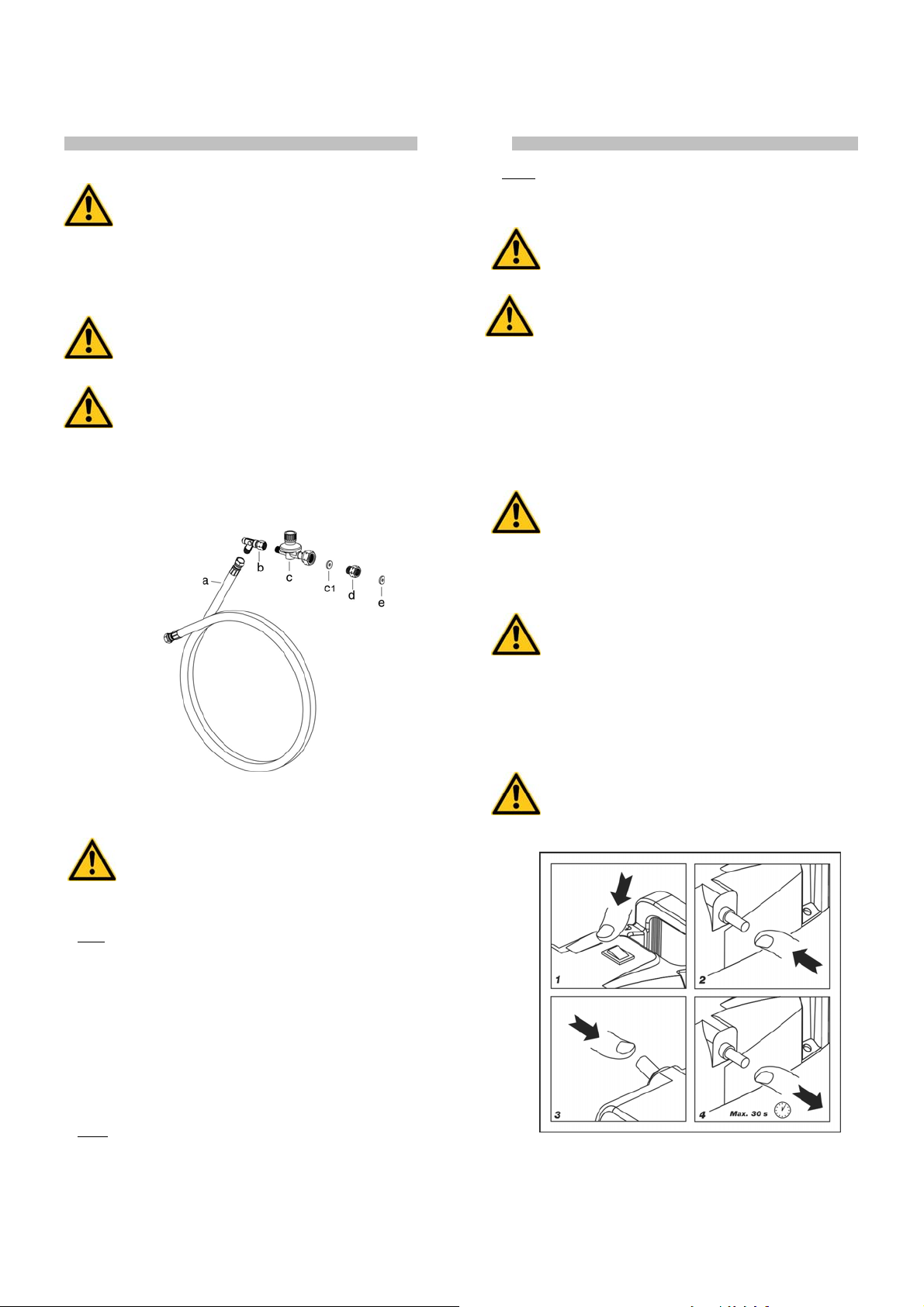

COLLEGAMENTO ALLA BOMBOLA O BIDONE DI GAS

serbatoio di gas di dimensioni opportune, avendo cura di interporre un rubinetto di intercettazione del gas.

Attenzione

Il generatore d’aria calda è fornito completo di tubo gas (a) e riduttore di pressione (c) con raccordi (d) per collegamento a bombole di tipo diverso.

essere fornito con diversi tipi di regolatore di pressione gas:

Attenzione

Non si deve collegare al generatore d’aria calda nessun sistema di canalizzazione dell’aria: ne può derivare un grave pericolo d’incendio.

Il generatore d’ara calda deve essere collegato ad una bombola o

Tutti i raccordi hanno filettatura sinistra, quindi devono essere serrati ruotando in senso antiorario.

Le dimensioni della bombola o del serbatoio di gas devono essere scelte in modo appropriato in funzione della portata di gas richiesta e della pressione di alimentazione. La pressione di alimentazione al regolatore di pressione deve essere sempre superiore a 2 bar.

A seconda del paese di destinazione il generatore d’aria calda può

E’ responsabilità dell’installatore accertarsi che sia utilizzato il raccordo opportuno per il collegamento alla bombola o bidone di gas. Avvitare sempre prima il raccordo alla bombola e solo successivamente il regolatore di pressione, che è dotato di un raccordo girevole.

MODO I

• regolatore di pressione con attacco tipo G5 per AT-BG-CY-DKDE-EE-LT-LV-MK-MT-RO-TR-NL.

• raccordo G5/G2, con attacco tipo G2 per BE-CZ-ES-FR-HRHU-LU-PL-PT-SI-SK.

• raccordo G5/G1, con attacco tipo G1 per IT-GR

• raccordo G5/G7, con attacco G7 per FI - IE – GB (solo se richiesto)

• raccordo G5/G9, con attacco G9 per SE - NO (solo se richiesto)

• raccordo G5/G5R, con attacco G5R per CH - NL (solo se richiesto)

• guarnizione, per NL, da applicare su regolatore di pressione di tipo G5 obbligatoriamente per NL

MODO II

• regolatore di pressione con attacco tipo G7 per FI - IE - GB.

MODO III

• regolatore di pressione con attacco tipo G9 per SE - NO.

Attenzione

E’ possibile avere a richiesta la valvola di sicurezza per rottura del tubo di gas (b); tale valvola deve essere installata obbligatoriamente se richiesta da normative e leggi locali di installazione.

Il cambio e la sostituzione della bombola di gas devono essere effettuati in ambiente aperto, lontano da fonti di calore e privo di fiamme libere, avendo cura di verificare che le prescrizioni descritte in questo paragafo siano rispettate.

Attenzione

La tenuta dei raccordi deve essere vericata versandovi sopra sapone liquido: la comparsa di bolle indica eventuali perdite di gas.

Propano e butano sono gas più pesanti dell’aria, quindi eventuali fughe di gas danno luogo a ristagno di gas sul pavimento del locale di installazione o di locali sottostanti.

Assicurarsi sempre che tra il riduttore e la bombola sia presente la guarnizione, se il tipo di attacco la prevede. Assicurarsi che il tubo gas flessibile sia stato serrato senza torsioni: eventuali sollecitazioni torsionali possono danneggiare seriamente il tubo gas.

ISTRUZIONI PER L’UTILIZZAZIONE

Attenzione

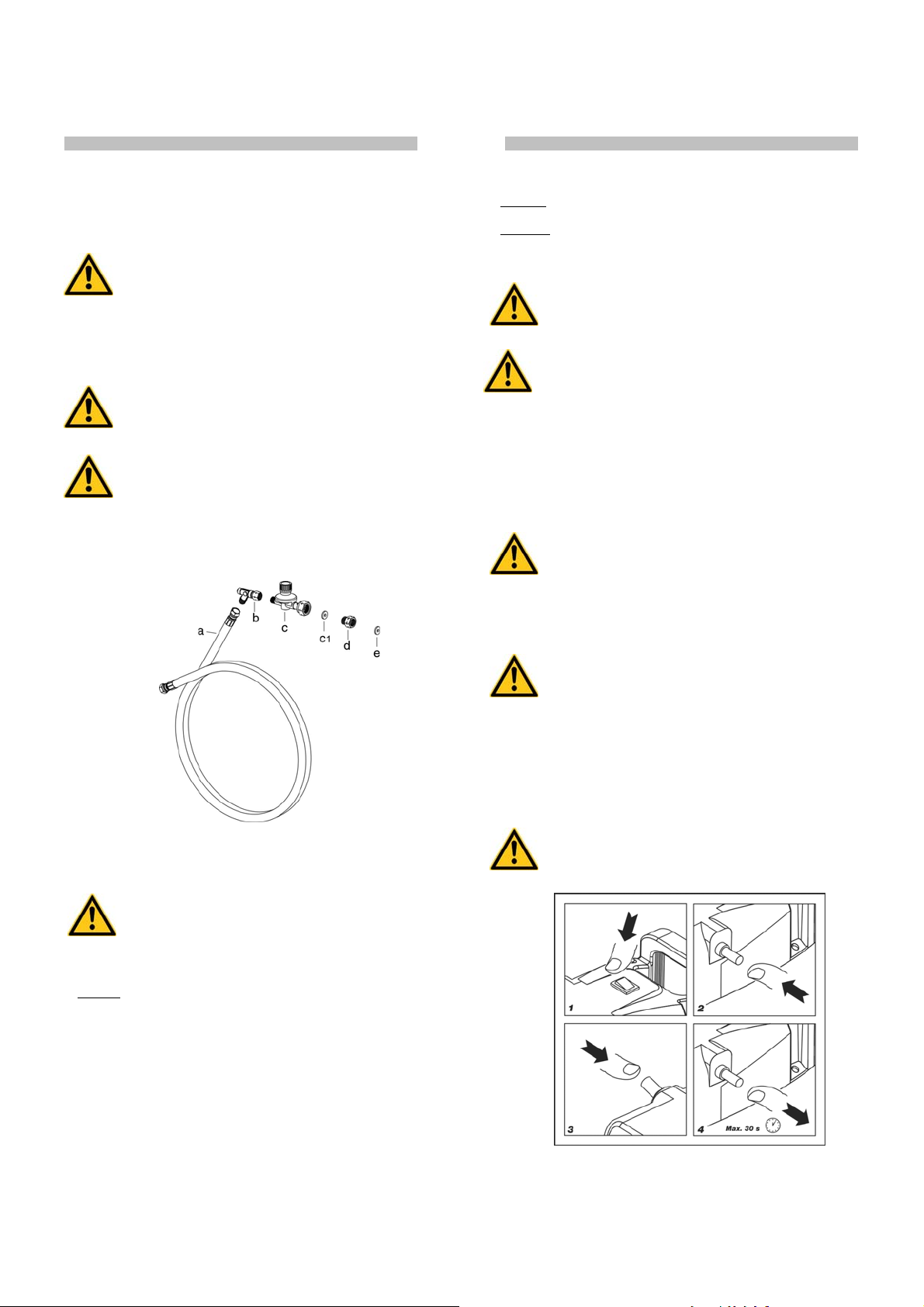

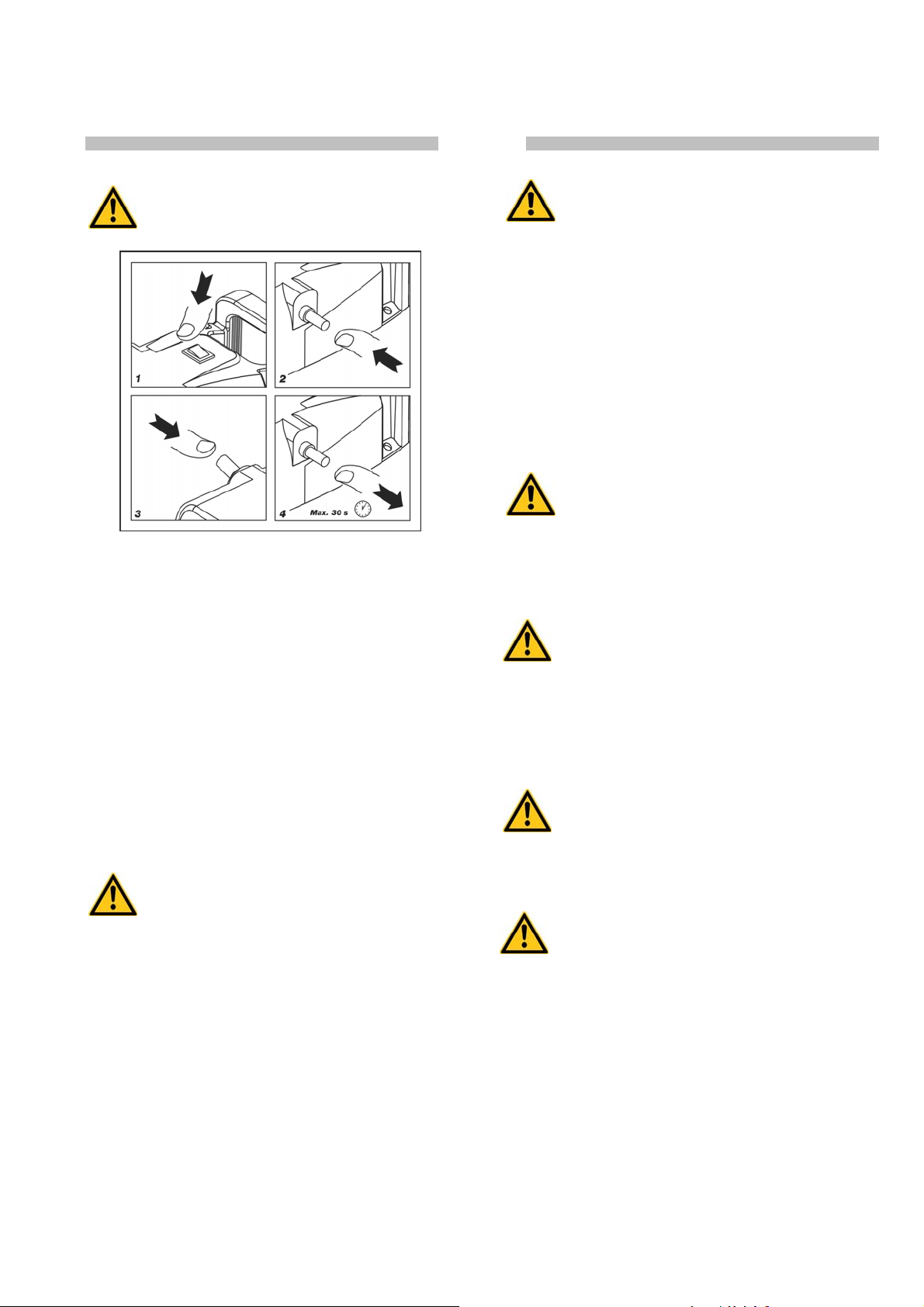

AVVIAMENTO

Attenzione

Prima di mettere in funzione il generatore si deve controllare che le caratteristiche della rete elettrica di alimentazione corrispondano a quelle riportate sulla targhetta di identificazione.

Per avviare il generatore si deve:

• Predisporre il regolatore di pressione alla massima pressione

• Aprire lentamente e completamente il rubinetto di intercettazione della bombola di gas

In caso di fughe di gas, chiudere immediatamente il rubinetto di intercettazione del gas e chiudere il rubinetto della bombola di gas, spegnere il generatore di aria calda, rimuovere la spina dal quadro elettrico e richiedere l’intervento dell’assistenza tecnica per individuare l’origine della perdita di gas.

Page 7

• Alimentare elettricamente il generatore agendo sull’interruttore di sezionamento posto sul quadro elettrico di alimentazione;

• Premere l’interruttore nella posizione (I): il ventilatore si avvia.

• Premere il pulsante della valvola gas termica e contemporaneamente premere una o più volte l’accenditore piezoelettrico fino all’accensione della fiamma.

• Mantenere premuto il pulsante della valvola gas termica per almeno 15 / 20 secondi, sino al completo riscaldamento della termocoppia e poi rilasciarlo: la fiamma rimane accesa.

Se dopo tali operazioni il generatore non funziona, si deve consultare il paragrafo “INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI” e scoprire la causa del mancato funzionamento.

ARRESTO

Per arrestare il funzionamento dell’apparecchio si deve agire sull’interruttore, spostandolo nella posizione “0”: la fiamma si spegne e il motore ventilatore cessa di funzionare immediatamente.

Infine si deve chiudere il rubinetto di alimentazione del gas e disinserire l’interruttore di sezionamento.

Attenzione

Attendere almeno 2 minuti per il completo raffreddamento della termocoppia prima di accendere nuovamente il generatore d’aria calda.

Attenzione

Se il generatore non è usato in modo continuo, è opportuno ogni volta spegnere il generatore chiudendo prima il rubinetto di alimentazione del gas e poi premendo l’interruttore (9) o agendo sul termostato. In questo modo si consuma anche il gas rimasto nel tubo di alimentazione del generatore evitandone la lenta fuoriuscita o la perdita improvvisa in caso di successiva rimozione del tubo di gas.

VENTILAZIONE

I generatori d’aria calda possono anche essere usati come semplici ventilatori: è sufficiente non collegare il tubo gas e avviare la macchina premendo l’interuttore nella posizione (I).

TRASPORTO E MOVIMENTAZIONE

Il generatore d’aria calda può essere sollevato e trasportato

usando l’apposita maniglia.

Attenzione

Prima di spostare l'apparecchio si deve:

• Arrestare la macchina secondo le indicazioni del paragrafo “ARRESTO”;

• Disinserire l'alimentazione elettrica estraendo la spina dalla presa elettrica;

• Chiudere il rubinetto di intercettazione del gas e scollegare il tubo gas;

• Attendere che il generatore si raffreddi.

Attenzione

Durante il trasporto e/o il deposito, assicurasi che il gruppo valvola gas e tubi di collegamento gas non sia esposto a possibili urti o danneggiamenti di sorta.

MANUTENZIONE

Per il regolare funzionamento dell’apparecchio è necessario pulire periodicamente il motore ventilatore, la griglia di aspirazione, la camera di combustione e il bruciatore, asportando ogni eventuale corpo estraneo..

Attenzione

Prima di iniziare qualsiasi operazione di manutenzione si deve:

• Arrestare la macchina secondo le indicazioni del paragrafom “ARRESTO”;

• Disinserire l'alimentazione elettrica estraendo la spina dalla presa elettrica;

• Chiudere il rubinetto di intercettazione del gas;

• Attendere che il generatore si raffreddi.

Attenzione

Modalità improprie di pulizia del generatore possono causare danni a cose e/o persone.

Page 8

INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI

INCONVENIENTI DI FUNZIONAMENTO CAUSE RIMEDI

• Verificare le caratteristiche dell’alimentazione elettrica

• Il generatore non si avvia e il ventilatore non parte

• Il generatore non si avvia e si arresta mentre il ventilatore continua a funzionare

• Il generatore non si ferma dopo aver eseguito la procedura "ARRESTO"

• Rumorosità o vibrazioni del ventilatore

Se con i controlli e i rimedi descritti non è stata individuata la causa del malfunzionamento, si prega di contattare il più vicino centro vendita o assistenza autorizzato.

• Alimentazione elettrica mancante

• Posizione errata dell’interruttore generale • Selezionare la posizione corretta

• Alimentazione di gas insufficiente

• Intervento del termostato di sicurezza per sovrariscaldamento della camera di combustione

• La fiamma non si accende

• Termostato di sicurezza difettoso

• La termocoppia non si scalda e la valvola gas termica si chiude

• Termocoppia difettosa

• Le elettrovalvole non si chiudono a causa di parti e/o residui

• Corpi estranei depositati sulle pale del ventilatore

• Scarsa circolazione d’aria

• Verificare i collegamenti elettrici

• Verificare l’integrità del fusibile

• Controllare la bombola di gas

• Controllare la linea di alimentazione di gas e rimuovere eventuali residui che ne blocchino il flusso

• Controllare il regolatore di pressione ed eventualmengte sostituirlo

• Controllare che le griglie di aspirazione e di mandata non siano ostruite

• Controllare che l'ambiente sia ben aerato

• Controllare che l'aria calda possa uscire liberamente

• Controllare che la portata o la pressione del gas non siano eccessive

• Controllare l'accenditore piezoelettrico ed il collegamento elettrico, ed eventualmente sostituirlo

• Controllare la posizione dell'elettrodo di accensione

• Controllare il termostato e sostituirlo, se necessario

• Ripetere l'operazione di avviamento e tenere premuto il pulsante della valvola gas termica per almeno 30 secondi

• Controllare la posizione della termocoppia

• Estrarre la termocoppia e pulirla

• Controllare la termocoppia ed eventualmente sostituire

• Interrompere l'alimentazione del gas, permettere al generatore di bruciare il gas residuo nel tubo e rivolgersi al Servizio di Assistenza Tecnica

• Asportare le parti estranee

• Eliminare ogni possibile ostacolo al passaggio dell’aria

Page 9

IMPORTANT

Avant toute utilisation du générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi mentionnées ciaprès et d'en suivre scrupuleusement les indications. Le constructeur n'est pas responsable pour les dommages aux personnes et/ou aux biens dus à une utilisation impropre de l'appareil. Ce livret d'utilisation et d'entretien est partie intégrante de l'appareil. Il doit donc être conservé soigneusement et accompagner l'appareil en cas de revente.

DESCRIPTION

Les générateurs d'air chaud sont destinés au chauffage non domestique de locaux ventilés de moyennes-grandes dimensions, lesquels requièrent un système de chauffage mobile et portatif, dans le respect de la norme EN 1596:2008.

Attention

propane (G31) ou avec un mélange GPL de gaz butane (G30) et de gaz propane (G31), conformément aux catégories de gaz indiquées dans le Tab. I et mentionnées sur la plaquette d'identification de la machine.

convection forcée. Les générateurs d'air chaud sont à combustion indirecte. L'air est chauffé en utilisant l'énergie thermique développée pendant la combustion puis envoyé au local à chauffer avec les produits de la combustion sont éliminés à travers un conduit de cheminée : le local devra toujours être correctement aéré afin d'assurer un recyclage d'air suffisant.

dysfonctionnement grave :

permanent (ou “blocage”) du générateur d'air chaud.

Attention

NE PAS UTILISER POUR LE CHAUFFAGE DE LOCAUX D'HABITATION DE BATIMENTS RÉSIDENTIELS. POUR L'UTILISATION DANS DES LOCAUX PUBLICS, SE REPORTER AUX RÉGLEMENTATIONS NATIONALES EN VIGUEUR.

Les générateurs d'air chaud peuvent fonctionner avec du gaz

Les générateurs d'air chaud sont du type à chauffage direct et

Plusieurs dispositifs de sécurité interviennent en cas de

• le thermocouple de sécurité et la soupape gaz thermique interviennent en coupant le débit de gaz lorsque la flamme est instable ou s'éteint.

• le thermostat de température excessive LI intervient si la température de la chambre de combustion franchit le seuil de sécurité ;

L’intervention d'un des dispositifs de sécurité entraîne l'arrêt

Toujours identifier la cause à l'origine d'une situation de “blocage” et l'éliminer avant de remettre le générateur en marche (voir “ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS”).

CONSEILS D'ORDRE GÉNÉRAL

L'installation, le réglage et l'utilisation du générateur d'air chaud doivent être accomplis dans le respect de toutes les normes, lois nationales et locales en vigueur concernant l'utilisation de la machine.

La distance des parois environnantes, et/ou du plafond, doit être au minimum de 2 mètre.

Attention

Il est interdit d'utiliser la machine sur un sol en matériaux inflammables.

Il est dangereux d'utiliser le générateur dans des locaux situés au sous-sol, à cause de la stagnation de gaz propane et/ou butane.

Il convient de toujours s'assurer que :

• Les instructions du présent livret sont scrupuleusement

respectées ;

• Le générateur n'est pas installé dans des zones à fort risque d'incendie ou d'explosion ;

• Aucun matériau inflammable n'est déposé à proximité de l'appareil (la distance minimum doit être de 3 mètres) ;

• Tout risque de surchauffe des cloisons ou plafond réalisé dans des matériaux inflammable a été analysé et écarté;

• Toutes les mesures aptes à prévenir les incendies ont été adoptées;

• L'aération du local dans lequel est installé le générateur est garantie et suffit aux besoins du brûleur ; en particulier les limites relatives à la qualité de l'air du local à chauffer doivent respecter les réglementations nationales ou locales en ou, faute de normes et/ou indications, les termes de la norme EN 1596:2008;

• Le volume minimum du local à chauffer doit être déterminé

selon un rapport puissance thermique / volume égal à 100

W/m

. Le volume du local à chauffer ne doit en aucun cas

être inférieur à 100 m

• une aération minimum avec l'extérieur de 25 cm

puissance thermique doit être garantie, avec un minimum de

250 cm basse.

• Il n’y ait pas d’obstacles ou d’obstructions à l’aspiration et à la sortie de l’air, tels que des toiles ou des couvertures étendues sur l’appareil ou sur les parois, ou des objets encombrants à côté du générateur ;

• Le générateur est installé à proximité d'un coffret électrique d'alimentation possédant des caractéristiques conformes à celles déclarées ;

• Une position fixe a été prévue pour l'appareil;

• Le jet d'air chaud ne soit pas orienté vers la bouteille;

• Le générateur est régulièrement surveillé pendant son fonctionnement et contrôlé avant sa mise en marche ;

• Au début de chaque période de fonctionnement, aucun obstacle n'entrave la rotation du ventilateur avant de brancher la fiche dans la prise du réseau ;

• A la fin de chaque utilisation, l'interrupteur électrique général est exclu, le câble d'alimentation électrique est débranché, la vanne d'arrêt de gaz est fermée et le tuyau de gaz est débranché et scellé.

Attention

, correctement réparti entre partie haute et partie

Cet appareil ne doit pas être utilisé par des personnes ou des enfants présentant un handicap physique, sensoriel, mental ou ne possédant pas l'expérience et les connaissances suffisantes à moins qu'ils aient été formés sur son fonctionnement par une personne responsable de la sécurité.

INSTRUCTIONS D'INSTALLATION

Attention

BRANCHEMENTS ÉLECTRIQUES Attention

Toutes les instructions fournies dans ce paragraphe ne doivent être exécutées que par un personnel qualifié.

La ligne d'alimentation électrique doit être équipée d'une mise à la terre et d'un disjoncteur magnétothermique avec différentiel. Le câble d'alimentation doit être branché à un coffret électrique muni d'un sectionneur.

vigueur

par kW de

Page 10

Avant de brancher le générateur au secteur, il est indispensable de vérifier que les caractéristiques du réseau d'alimentation électrique correspondent bien à celles reportées sur la plaquette d'identification.

Attention

RACCORDEMENT À LA BOUTEILLE DE GAZ

gaz de dimensions appropriées, après interposition d'une vanne d'arrêt de gaz.

Attention

Le générateur d'air chaud est livré avec tuyau de gaz (a) et manodétendeur (c) avec raccords (d) adaptés au raccordement de bouteilles de différents types.

être fourni avec différents types de manodétendeurs.

Attention

Ne jamais brancher de système de canalisation de l'air sur le générateur d'air chaud : cela peut entraîner un grave risque d'incendie.

Le générateur d'air chaud doit être raccordé à une bouteille de

Tous les raccords ont un filetage "gauche". Ils doivent donc être vissés en tournant dans le sens contraire des aiguilles d'une montre.

Les dimensions de la bouteille de gaz doivent être déterminées avec précision, en fonction du débit de gaz requis et de la pression d'alimentation. La pression d'alimentation au manodétendeur doit toujours être supérieure à 2 bars.

En fonction du pays de destination, le générateur d'air chaud peut

L'installateur est tenu de vérifier que le raccord utilisé est adapté au raccordement au type de bouteille de gaz utilisé. Visser toujours le raccord d'abord sur la bouteille et ensuite seulement le manodétendeur muni d'un raccord rotatif.

MODE I

• manodétendeur avec raccord de type G5 pour AT-BG-CY-DKDE-EE-LT-LV-MK-MT-RO-TR-NL.

• raccord G5/G2, avec fixation de type G2 pour BE-CZ-ES-FRHR-HU-LU-PL-PT-SI-SK.

• raccord G5/G1, avec fixation type G1 pour IT-GR

• raccord G5/G1, avec fixation type G7 pour FI - IE – GB (en option seulement)

• raccord G5/G9, avec fixation type G9 pour SE - NO (en option seulement)

• raccord G5/G5R, avec fixation type G5R pour CH - NL (en option seulement)

• joint pour NL, à appliquer sur le manodétendeur du type G5 (obligatoire pour NL)

MODE II

• manodétendeur avec raccord de type G7 pour FI - IE - GB.

MODE III

• manodétendeur avec raccord de type G9 pour SE - NO.

Attention

Sur demande, il est possible de disposer de la sécurité stop-gaz pour rupture du tuyau de gaz (b) ; cette sécurité doit obligatoirement être installée si la réglementation ou la législation locale l'impose.

Le changement et le remplacement de la bouteille de gaz doivent être effectués en plein air, loin de sources de chaleur et en l'absence de flammes libres, en veillant à respecter les prescriptions contenues dans ce paragraphe

Attention

L'étanchéité des jonctions doit être contrôlée en appliquant du savon liquide : la présence éventuelle de bulles est révélatrice d'une fuite de gaz.

Le propane et le butane étant plus lourds que l'air, toute fuite entraîne une stagnation de gaz sur le sol du local d'installation ou des locaux situés au-dessous.

Si le type de fixation le prévoit, toujours contrôler que le joint est bien positionné entre le manodétendeur et la bouteille. S'assurer que le tuyau de gaz flexible soit serré sans torsion : les torsions éventuelles peuvent endommager fortement le tuyau de gaz.

INSTRUCTIONS D'UTILISATION

Attention

MISE EN MARCHE

Attention

Avant de mettre le générateur en marche, il est indispensable de vérifier que les caractéristiques du réseau électrique d'alimentation correspondent bien à celles reportées sur la plaquette d'identification.

Pour mettre le générateur en marche :

• Régler le manodétendeur sur la pression maximale ;

• Ouvrir lentement et complètement la vanne d'arrêt de gaz de la bouteille de gaz ;

En cas de fuite de gaz, fermer immédiatement la vanne d'arrêt de gaz et le robinet de la bouteille de gaz. Éteindre le générateur d'air chaud, débrancher la prise au tableau électrique et contacter l'assistance technique qui recherchera l'origine de la fuite de gaz.

Page 11

• Alimenter l'appareil en agissant sur l'interrupteur général du coffret électrique d'alimentation ;

• Placer l'interrupteur dans la position (I) : le ventilateur démarrera.

• Appuyer sur le bouton de la soupape gaz thermique et appuyer en même temps à plusieurs reprises sur l'allumeur piézoélectrique, jusqu'à l'allumage de la flamme.

• Maintenir le bouton de la soupape gaz thermique enfoncé pendant au moins 15/20 secondes, jusqu'à réchauffer complètement le thermocouple, puis le relâcher : la flamme demeurera allumée.

Si après ces opérations le générateur ne fonctionne pas, se reporter au paragraphe “ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS” pour identifier la cause du dysfonctionnement.

ARRÊT

Pour arrêter le fonctionnement du générateur, agir sur l'interrupteur en le ramenant sur “0” : la flamme s'éteindra et le moteur de ventilateur cessera immédiatement de tourner.

Fermer la vanne d'arrêt du gaz et sectionner l'alimentation.

Attention

VENTILATION

simples ventilateurs : pour cela, il suffit de ne pas brancher le tuyau de gaz et de mettre l'appareil en marche en appuyant sur son interrupteur (I).

Avant de remettre le générateur d'air chaud en marche, attendre pendant au moins 2 minutes pour permettre le refroidissement complet du thermocouple.

Si le générateur est utilisée manière occasionnelle, il convient de l'éteindre à chaque fois en refermant d'abord la vanne d'arrêt de gaz puis en appuyant sur l'interrupteur (9) ou en agissant sur le thermostat. Cela permettra de consommer aussi le gaz résiduel présent dans le tuyau d'alimentation du générateur, en évitant sa lente dispersion ou une fuite inopinée en cas de dépose ultérieure du tuyau de gaz.

Les générateurs d'air chaud peuvent être utilisés aussi comme de

TRANSPORT ET MANUTENTION

Le générateur d'air chaud peut être soulevé et transporté en

utilisant la poignée spécialement prévue à cet effet.

Attention

Avant de déplacer l’appareil il faut :

• Arrêter le générateur en suivant les indications du paragraphe “ARRET”;

• Débrancher l’alimentation en enlevant la fiche de la prise de courant;

• Fermer la vanne d'arrêt de gaz et débrancher le tuyau de gaz ;

• Attendre que le générateur soit froid.

Au cours du transport et/ou du stockage, s'assurer que le groupe soupape gaz et tuyau de liaison gaz ne sont exposé à aucun risque de choc ou d'endommagement.

MAINTENANCE

Pour garantir un fonctionnement optimal de l'appareil, il est nécessaire de nettoyer régulièrement le moteur du ventilateur, la grille d'aspiration, la chambre de combustion et le brûleur et de retirer tout corps étranger éventuel.

Attention

Attention Toute modalité impropre de nettoyage du générateur peut causer des dommages aux biens et/ou aux personne.

Avant de commencer une quelconque opération d’entretien il faut :

• Arrêter le générateur en suivant les indications du paragraphe “ARRET”;

• Débrancher l’alimentation en enlevant la fiche de la prise de courant;

• Fermer la vanne d'arrêt du gaz ;

• Attendre que le générateur soit froid.

Page 12

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

ANOMALIE DE FONCTIONNEMENT

• Le générateur et le ventilateur ne démarrent pas.

• Le générateur ne démarre pas et il s'arrête alors que le ventilateur continue de fonctionner

• Le générateur ne s'arrête pas après avoir effectué la procédure "ARRET"

• Le ventilateur fait du bruit ou émet des vibrations

Si malgré les contrôles et les remèdes décrits la cause du dysfonctionnement n'a pas été trouvée, contacter le centre d'assistance agréé le plus proche.

• Manque d'alimentation électrique

• Mauvaise position de l'interrupteur général • Placer l'interrupteur sur la position correcte

• Alimentation en gaz insuffisante

• Intervention du thermostat de sécurité suite à surchauffe de la chambre de combustion

• La flamme ne s'allume pas

• Thermostat de sécurité défectueux

• Le thermocouple ne chauffe pas et la soupape de gaz thermique se referme

• Thermocouple défectueux

• Les électrovannes ne se referment pas à cause d'éléments et/ou résidus

• Des corps étrangers se trouvent sur les pales du ventilateur

• La circulation d'air est insuffisante

CAUSES SOLUTIONS

• Vérifier les caractéristiques de l'alimentation électrique

• Vérifier les branchements électriques

• Vérifier que le fusible est intact

• Vérifier la bouteille de gaz

• Vérifier la ligne d'alimentation en gaz et retirer les éventuels résidus qui pourraient entraver le débit

• Vérifier le manodétendeur et le remplacer si nécessaire

• Vérifier que les grilles de l’aspiration et de l’évacuation ne sont pas obstruées

• Vérifier que le local est correctement aéré

• Contrôler que l'air chaud peut sortir librement

• Contrôler que le débit ou la pression des gaz n'est pas excessif

• Contrôler l'allumeur piézo-électrique et le branchement électrique ; procéder aux remplacements nécessaires

• Contrôler la position de l'électrode d'allumage

• Contrôler le thermostat et le remplacer si nécessaire

• Répéter l'opération de démarrage et maintenir le bouton de la soupape de gaz thermique enfoncé pendant au moins 30 secondes

• Contrôler la position du thermocouple

• Déposer le thermocouple et le nettoyer

• Contrôler le thermocouple et le remplacer si nécessaire

• Couper l'alimentation en gaz, laisser le générateur brûler le gaz résiduel présent dans le tuyau et s'adresser au Service d'Assistance Technique

• Retirer les corps étrangers

• Supprimer tous les obstacles pouvant gêner le passage de l'air

Page 13

WICHTIG

Vor Benutzung des Warmlufterzeugers ist die Bedienungsanleitung durchzulesen. Die Benutzungsanweisungen sind streng zu beachten. Der Hersteller haftet nicht für Sach- und Personenschäden infolge unsachgemäßen Gebrauchs des Gerätes. Diese Betriebsanleitung ist fester Bestandteil des Gerätes. Sie ist daher sorgfältig aufzubewahren und muss das Gerät im Fall eines Eigentumswechsels begleiten.

BESCHREIBUNG

großen belüfteten Räumen für den nicht-häuslichen Gebrauch bestimmt, die ein mobiles und tragbares Heizsystem gemäß Norm EN 1596:2008 benötigen.

Achtung

Flüssiggasgemisch aus Butan (G30) und Propan (G31) gemäß den verschiedenen Gaskategorien betrieben werden, die in Tab. I und auf dem Typenschild des Geräts angegeben sind.

Konvektion. Die Luft wird unter Ausnutzung der während der Verbrennung erzeugten Wärmeenergie erhitzt und anschließend, gemeinsam mit den Verbrennungsgasen, in den zu beheizenden Raum geleitet. Der Raum muss stets belüftet sein, um einen ausreichenden Luftaustausch zu gewährleisten.

verschiedene Sicherheitsvorrichtungen vorgesehen::

dauerhafte Stillsetzung oder die “Blockierung” des Warmlufterzeugers.

Achtung

ALLGEMEINE HINWEISE

Warmlufterzeugers müssen den geltenden nationalen und örtlichen Vorschriften und Gesetzen in Hinsicht auf den Gebrauch des Gerätes entsprechen.

mindestens 2 m betragen.

Achtung

Die Warmlufterzeuger sind zum Beheizen von mittelgroßen bis

NICHT ZUM BEHEIZEN DER WOHNBEREICHE IN WOHNGEBÄUDEN VERWENDEN. FÜR DIE VERWENDUNG IN ÖFFENTLICHEN GEBÄUDEN GELTEN DIE NATIONALEN BESTIMMUNGEN.

Die Warmlufterzeuger können mit Propan (G31) oder einem

Die Warmlufterzeuger sind Direktheizgeräte mit erzwungener

Zum Schutz im Falle schwerwiegender Fehlfunktionen sind

• Das Sicherheitsthermoelement und das Thermoventil sprechen an, wenn die Flamme instabil ist oder erlischt, und unterbrechen die Gaszufuhr.

• Der Sicherheitsthermostat LI spricht an, wenn die Brennkammertemperatur den Sicherheitsgrenzwert überschreitet;

Die Auslösung von einer der Sicherheitseinrichtungen bewirkt die

Man muss stets zuerst die Ursache der "Blockierung" suchen und beseitigen, bevor man den Warmlufterzeuger wieder startet (siehe "STÖRUNGEN, URSACHEN UND ABHILFEN").

Die Installation, die Einstellung und die Benutzung des

Der Sicherheitsabstand von Wänden, Fußboden und Decke soll

Das Gerät darf für seinen Betrieb nicht auf Böden aufgestellt werden, die aus brennbaren Materialien bestehen.

Der Betrieb in Kellerräumen und unter Erdgleiche sind wegen einer möglichen Ansammlung des Propanund/oder Butangases gefährlich.

Es ist Folgendes sicherzustellen:

• Die Anweisungen der vorliegenden Anleitung sind streng zu beachten;

• Der Warmlufterzeuger darf nicht in feuer- oder explosionsgefährdeten Bereichen aufgestellt werden;

• In Gerätenähe keine feuergefährlichen Materialien aufbewahren (Abstand mindestens 3 m);

• Etwaige Wände und Decken aus entflammbarem Material dürfen sich nicht zu stark erhitzen;

• Es sind die notwendigen Brandschutzmaßnahmen zu ergreifen;

• Die Belüftung des Aufstellungsraumes des Warmlufterzeugers muss stets gewährleistet sein und dem Bedarf des Brenners entsprechen; insbesondere sind die Grenzwerte für die Luftqualität in dem zu beheizenden Raum gemäß der nationalen oder lokalen Vorschriften oder, in Ermangelung dieser, gemäß EN 1596:2008 zu beachten:

• Das Mindestvolumen des Raums muss mit einem Verhältnis

Wärmeleistung/Volumen von 100 W/m3 bestimmt werden. Das Raumvolumen darf keinesfalls weniger als 100 m betragen.;

• Es muss eine Lüftungsöffnung mit einer Fläche von

mindestens 25 cm2 pro kW Wärmeleistung garantiert sein, wobei die Mindestfläche von 250 cm2 zu gleichen Teilen zwischen oben und unten aufgeteilt sein muss.

• Die Luftansaug- bzw. Luftförderkanäle dürfen nicht verdeckt oder verstellt werden z.B. durch abgelegte Planen oder Abdeckungen auf dem Gerät oder Wände oder Gegenstände;

• Der Warmlufterzeuger soll in der Nähe einer Schaltanlage aufgestellt werden, deren Stromwerte den deklarierten Anschlusswerten entsprechen;

• Für das Gerät soll ein fester Aufstellungsplatz vorgesehen sein;

• Den Warmluftstrahl nicht auf die Gasflasche richten;

• Das Gerät soll während des Betriebs regelmäßig überwacht und vor der Inbetriebsetzung kontrolliert werden;

• Bei Beginn jedes Gebrauchs ist vor Anschluss des Netzsteckers zu überprüfen, dass der Ventilator ungehindert dreht;

• Nach jedem Gebrauch den Trennschalter ausschalten, das Netzkabel aus der Steckdose ziehen, den Gasabsperrhahn schließen und den Gasschlauch lösen und dicht verschließen.

Achtung

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen und geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis benutzt werden, sofern sie nicht über den Gebrauch des Gerätes von der aufsichtspflichtigen Person eingewiesen und belehrt wurden.

INSTALLATION

Achtung

Alle in diesem Abschnitt aufgeführten Arbeiten dürfen nur vom Fachmann ausgeführt werden.

ELEKTRISCHE ANSCHLÜSSE Achtung

Die Stromversorgungsleitung des Warmlufterzeugers muss mit einer Erdung und einem FI-Schutzschalter versehen sein. Der Netzstecker ist an eine Schaltanlage mit Trennschalter anzuschließen.

Bevor man den Warmlufterzeuger an das Stromnetz anschließt, muss man sicherstellen, dass die Eigenschaften des Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

Page 14

Achtung

ANSCHLUSS AN DIE GASFLASCHE

angeschlossen werden, wobei ein Gasabsperrhahn zwischenzuschalten ist.

Achtung

Der Warmlufterzeuger wird komplett mit Gasschlauch (a) und Druckminderer (c) mit Fittings (d) für den Anschluss an verschiedenartige Gasflaschen geliefert.

verschiedenen Typen von Gasdruckreglern geliefert werden.

Achtung

Es ist verboten, den Warmlufterzeuger an ein Luftkanalsystem anzuschließen: Andernfalls besteht hohe Brandgefahr!

Der Warmlufterzeuger kann an eine Gasflasche geeigneter Größe

Alle Anschlüsse haben ein linksgängiges Gewinde und müssen daher entgegen dem Uhrzeigersinn angezogen werden.

Die Abmessungen der Gasflasche oder müssen in Abhängigkeit vom verlangten Gasvolumenstrom und dem Versorgungsdruck festgelegt werden. Der Versorgungsdruck am Druckregler muss stets mehr als 2 bar betragen.

Je nach Bestimmungsland kann der Warmlufterzeuger mit

Es liegt in der Verantwortung des Installateurs, sicherzustellen, dass das richtige Fitting für den Anschluss der Gasflasche verwendet wird. Stets zuerst das Fitting und erst dann den mit einem Drehfitting versehenen Druckregler auf die Gasflasche schrauben.

Typ I

• Druckregler mit Anschluss G5 für AT-BG-CY-DK-DE-EE-LT-LVMK-MT-RO-TR-NL.

• Fitting G5/G2, mit Anschluss G2 für BE-CZ-ES-FR-HR-HU-LUPL-PT-SI-SK.

• Fitting G5/G1, mit Anschluss G1 für IT-GR

• Anschluss G5/G7, mit Anschluss G7 für FI - IE - GB (nur auf Anfrage)

• Anschluss G5/G9, mit Anschluss G9 für SE - NO (nur auf Anfrage)

• Anschluss G5/G5R, mit Anschluss G5R für CH - NL (nur auf Anfrage)

• Dichtung für NL, die in NL obligatorisch am Druckregler vom Typ G5 anzubringen ist.

Typ II

• Druckregler mit Anschluss G7 für FI - IE - GB.

Typ III

• Druckregler mit Anschluss G9 für SE - NO.

Achtung

Gasschlauchs (b) lieferbar; dieses Ventil muss zwingend installiert werden, wenn dies die lokalen Bestimmungen und Installationsvorschriften verlangen.

offenen Flammen ausgewechselt werden. Hierbei sind alle in diesem Abschnitt genannten Vorschriften zu beachten.

Achtung

Die Dichtigkeit der Fittings muss mit Seifenwasser geprüft werden: Sind Luftblasen zu sehen, tritt Gas aus.

Propan und Butan sind Gase, die schwerer als Luft sind, und sich daher im Fall eines Lecks am Boden des Installationsraums oder der darunter liegenden Räume ansammeln können.

Auf Anfrage ist ein Sicherheitsventil für den Fall des Bruchs des

Die Gasflasche muss im Freien, entfernt von Wärmequellen und

Stets sicherstellen, dass zwischen den Druckminderer und die Gasflasche die Dichtungen eingesetzt ist, falls dies beim jeweiligen Anschlusstyp vorgesehen ist. Darauf achten, den Gasschlauch beim Anschließen nicht zu verdrehen: Der Gasschlauch kann durch Torsionsbeanspruchung ernsthaft Schaden nehmen.

BENUTZUNG

Achtung

INGANGSETZUNG

Achtung

Vor der Inbetriebnahme des Warmlufterzeugers sicherstellen, dass die Eigenschaften des Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

Zum Starten des Warmlufterzeugers wie folgt verfahren:

• Den Druckregler auf den maximalen Druck einstellen.

• Den Absperrhahn der Gasflasche langsam vollständig öffnen.

Im Falle von Gaslecks sofort den Gasabsperrhahn und den Hahn der Gasflasche schließen, den Warmlufterzeuger ausschalten, den Netzstecker aus der Schalttafel ziehen und den technischen Kundendienst für die Suche der Ursache des Gasaustritts verständigen.

Page 15

• Den Warmlufterzeuger über den Trennschalter an der Schaltanlage mit Strom versorgen;

• Den Schalter drücken, um ihn in die Schaltstellung (I) zu schalten: Der Ventilator läuft an.

• Die Taste des Thermoventils gedrückt halten und gleichzeitig die Taste des Piezozünders einmal oder mehrmals drücken, bis sich die Flamme entzündet hat.

• Die Taste des Thermoventils weitere 15 bis 20 Sekunden gedrückt halten, bis sich das Thermoelement erwärmt hat, und dann lösen: Die Flamme bleibt eingeschaltet.

Wenn der Warmlufterzeuger nach diesen Arbeitsschritten nicht funktioniert, muss anhand des Abschnitts „STÖRUNGEN, URSACHEN UND ABHILFEN ” die mögliche Ursache der Störung bestimmen.

STILLSETZUNG

Zum Abschalten des Geräts den Schalter in die Schaltstellung “0” bringen: Die Flamme erlischt dann und der Ventilatormotor schaltet sich aus.

Trennschalter auszuschalten.

Achtung

LÜFTUNG

werden: Man muss hierzu lediglich den Gasschlauch nicht anschließen und zum Einschalten des Geräts den Schalter drücken, um ihn in die Schaltstellung (I) zu bringen.

Danach ist der Gasabsperrhahn zu schließen und der

Vor dem erneuten Starten des Warmlufterzeugers mindestens 2 Minuten abwarten, bis sich das Thermoelement vollständig abgekühlt hat.

Wenn der Warmlufterzeuger nicht ständig gebraucht wird, ist es ratsam, vor dem Ausschalten jedes Mal zuerst den Gashahn zu schließen und dann den Schalter (9) zu drücken oder den Thermostaten zu betätigen. So wird auch das im Gasschlauch des Warmlufterzeugers verbliebende Gas verbraucht, wodurch vermieden wird, dass es anschließend langsam entweicht bzw. plötzlich entweicht, wenn der Gasschlauch gelöst wird.

Die Warmlufterzeuger können auch nur als Ventilatoren verwendet

TRANSPORT UND HANDHABUNG

Der Warmlufterzeuger kann mit dem Griff angehoben und

transportiert werden.

Achtung

Vor dem Ortswechsel des Gerätes sind die folgenden Maßnahmen zu ergreifen:

• Das Gerät gemäß den Anweisungen aus dem Abschnitt „STILLSETZUNG“ stoppen;

• Die elektrische Versorgung durch Abziehen des Netzsteckers abschalten;

• Den Gasabsperrhahn schließen und den Gasschlauch lösen;

• Abkühlung des Warmlufterzeugers abwarten.

Achtung

Während des Transports und/oder der Ablage ist darauf zu achten, dass die Gasventileinheit und die Gasanschlussleitungen vor etwaigen Stößen und Beschädigungen geschützt sind.

WARTUNG

Zur Gewährleistung des regelmäßigen Betriebs des Geräts müssen der Ventilatormotor, das Ansauggitter, die Brennkammer und der Brenner regelmäßig gereinigt werden, wobei alle eventuellen Fremdkörper zu entfernen sind.

Achtung

Vor Wartungsarbeiten sind die folgenden Maßnahmen zu ergreifen:

• Das Gerät gemäß den Anweisungen aus dem Abschnitt „STILLSETZUNG“ stoppen;

• Die elektrische Versorgung durch Abziehen des Netzsteckers abschalten;

• Den Gasabsperrhahn schließen;

• Abkühlung des Warmlufterzeugers abwarten.

Eine unsachgemäße Reinigung des Warmlufterzeugers kann Sach- und/oder Personenschäden zur Folge haben.

Page 16

STÖRUNGEN, URSACHEN UND ABHILFEN

STÖRUNG

• Der Warmlufterzeuger startet nicht und der Ventilator läuft nicht an.

• Der Warmlufterzeuger startet nicht und schaltet sich aus, während der Ventilator weiter läuft.

• Der Warmlufterzeuger schaltet nach Ausführung des Verfahrens für die "STILLSETZUNG" nicht ab.

• Starkes Betriebsgeräusch oder Vibrationen des Gebläses

Wenn die Fehlerursache mit den beschriebenen Kontrollen und Abhilfemaßnahmen nicht behoben werden konnte, wenden Sie sich bitte an den nächsten Händer oder an den Kundendienst.

• Keine elektrische Versorgung

• Falsche Stellung des Hauptschalters • Richtige Stellung auswählen

• Ungenügende Gaszufuhr.

• Flammensensor herausnehmen und reinigen

• Die Flamme zündet nicht.

• Sicherheitsthermostat defekt. • Thermostat kontrollieren und ggf. auswechseln

• Das Thermoelement erwärmt sich nicht und das Thermoventil schließt sich.

• Thermoelement defekt.

• Die Magnetventile schließen sich nicht, weil sie durch Fremdkörper oder Verunreinigungen blockiert sind.

• Fremdkörperablagerungen an den Ventilatorflügeln

• Schwache Luftzirkulation

URSACHEN ABHILFEN

• Stromwerte des Anschlussnetzes überprüfen

• Elektrische Anschlüsse überprüfen

• Richtige Stellung auswählen

• Die Gasflasche kontrollieren.

• Den Gasschlauch kontrollieren und von eventuellen Verunreinigungen säuern, die den Gasfluss behindern.

• Den Druckregler kontrollieren und ggf. auswechseln.

• Kontrollieren, dass die Ansaug- und die Ausströmgitter nicht versperrt sind

• Kontrollieren, dass der Raum ausreichend belüftet ist

• Kontrollieren, dass die Warmluft ungehindert austreten kann

• Kontrollieren, dass der Gasförderstrom oder –druck nicht zu hoch sind

• Den Piezozünder und den Stromanschluss kontrollieren; den Piezozünder ggf. auswechseln.

• Die Position der Zündelektrode kontrollieren.

• Den Einschaltvorgang wiederholen und die Taste des Thermoventils mindestens 30 Sekunden gedrückt halten.

• Die Position des Thermoelements kontrollieren.

• Das Thermoelement herausnehmen und reinigen.

• Das Thermoelement kontrollieren und ggf. auswechseln.

• Die Gaszufuhr unterbrechen und das im Schlauch verbliebene Gas durch den Warmlufterzeuger verbrennen lassen. Dann den Technischen Kundendienst kontaktieren.

• Fremdkörper entfernen

• Mögliche Behinderungen des Luftdurchgangs beseitigen

Page 17

IMPORTANT

Before using the space heater, carefully read all of the instructions and follow them scrupulously. The manufacturer cannot be held responsible for damage to persons and/or property caused by improper use of the equipment. This instruction manual is an integral part of the equipment and must therefore be stored carefully and passed on with the unit in the event of a change of ownership.

DESCRIPTION

Space heaters are designed for non-domestic heating of medium and large ventilated premises, for which a mobile heating system is required in accordance with EN 1596:2008.

Warning

(butane G30 and propane G31) according to the different gas categories indicated on Tab. I and shown on the heater identification plate.

Air is heated by the thermal energy generated during combustion and is then conveyed to the room to be heated along with the combustion products: the room MUST be suitably ventilated to ensure adequate air circulation.

working in lock-out condition.

Warning

DO NOT USE TO HEAT HABITABLE AREAS OF RESIDENTIAL BUILDINGS. REFER TO NATIONAL REGULATIONS FOR USE IN PUBLIC BUILDINGS.

Space heaters can be run on propane gas (G31) or on L.P.G.

Space heaters are direct-combustion and forced convention units.

Various safety devices trip in the event of serious malfunction:

• the thermocouple and the thermal gas valve trip to close the gas flow if the flame is irregular or if it goes out;

• the overheating thermostat LI trips when the temperature of the combustion chamber exceeds the safety limit;

In each of the cases described above, the space heater stops

You must always identify the cause of the “block” and eliminate it before restarting the heater (see: “TROUBLESHOOTING”).

GENERAL ADVICE

The heater must be installed, set up and used in accordance with the applicable regulations and laws relating to the use of such equipment.

Minimum distance from surrounding walls and/or ceiling: 2 m.

Warning

Do not use the heater on floors made with flammable materials.

Use in basements or below ground level is hazardous because of gas stagnation.

Make sure that:

• The instructions in this manual are carefully followed;

• The heater is not installed in an area where there is a high risk of fire or explosions;

• No flammable materials are stored in the vicinity of the heater (minimum distance: 3 m);

• There is no overheating of walls, or ceilings made of flammable materials,

• All precautions have been taken to prevent fires;

• The premises in which the heater is installed are sufficiently ventilated for the burner requirements; in particular, limits regarding air quality in the room to be heated must conform to applicable national or local laws or, in the absence of any

standards and/or indications, to the provisions of EN 1596:2008:

• minimum room volume must be measured with thermal power/volume ratio equal to 100 W/m3. Room volume must never be less than 100 m3;

• a minimum ventilation area of 25 cm2 per kW of thermal power must be provided, the minimum being 250 cm2, divided equally between the upper and lower part;

• Nothing is obstructing the aspiration and expulsion of air; movement of air may be obstructed in various ways including placing covers or other objects on the heater or positioning the heater too near a wall or other large object;

• The generator is placed near a power switchboard having specifications that conform to those declared;

• The unit is placed in a stable position;

• The hot air jet is directed towards the cylinder.

• The heater is regularly monitored during operation and checked before being started;

• At the beginning of each work period, a check is made that the fan moves freely before plugging the heater into the electrical power supply;

• At the end of each work period, the mains switch is disengaged and supply power cord removed, main gas stopcock is closed and gas tube disengaged and sealed.

Warning

This unit may not be used by persons (including children) with reduced physical, sensorial or mental capacities or with limited experience and familiarity unless they are under supervision or instructed on how to use the unit by the person responsible for its safety.

INSTALLATION INSTRUCTIONS

Warning

All of the operations described in this section must be performed by professional and skilled personnel only.

POWER CONNECTIONS Warning

The power line must be earthed and fitted with a residual current circuit breaker. The power cable must be connected to a panel fitted with a cut-out.

Before plugging the heater into the electrical power supply, check that the power supply specifications are the same as those stated on the identification plate.

Warning

Do not connect any air distribution hose: this will cause a severe fire hazard!

CONNECTION TO GAS CYLINDER

The heater must be connected to an appropriately sized gas cylinder. A gas supply stopcock must be installed between the heater and the cylinder.

Warning

All of the connections have left-hand threads, and must therefore be tightened by turning anticlockwise.

Page 18

Warning

The heater is supplied complete with gas hose (a) and pressure reducer (c) with fittings (d) for connection to different types of cylinders.

supplied with various types of gas pressure regulator.

Warning

broken gas hose. Installation of this valve is mandatory if required by local installation laws and regulations.

away from sources of heat and open flame, taking care to check that the instructions in this paragraph are followed.

Warning

The dimensions of the gas cylinder must be based on the required gas flow rate and supply pressure. The supply pressure to the pressure regulator must always be greater than 2 bar.

Depending on the country of destination, the heater may be

The installer is responsible for guaranteeing that the correct fitting is used for the connection to the gas cylinder. Always tighten the cylinder fitting first, and then the pressure regulator, which has a swivel fitting.

TYPE I

• pressure regulator with G5 fitting for AT-BG-CY-DK-DE-EE-LTLV-MK-MT-RO-TR-NL.

• G5/G2 fitting, with G2 fitting for G2 for BE-CZ-ES-FR-HR-HULU-PL-PT-SI-SK.

• G5/G1 fitting, with G1 fitting for IT-GR

• G5/G7 fitting, with G7 fitting for FI - IE – GB (only if requested)

• G5/G9 fitting, with G9 fitting for SE – NO (only if requested)

• G5/G5R fitting, with G5R fitting for CH – NL (only if requested)

• seal for NL, to install on G5 pressure regulator for NL.

TYPE II

• pressure regulator with G7 fitting for FI - IE - GB.

TYPE III

• pressure regulator with G9 fitting for SE - NO.

The seal of the fittings must be checked by pouring liquid soap on them: the appearance of bubbles indicates a possible gas leak.

Propane and buthane are heavier than air, therefore any gas leakage can cause gas stagnation on the floor or in any underlying room.

A safety valve (b) may be ordered for protection in case of a

The gas cylinder must be changed and replaced in an open room,

Always make sure that the seal (if required by the fitting) is present between the reducer and the cylinder.

Warning

Make sure that the gas hose has been tightened without being twisted: any stress from twisting can seriously damage the hose.

OPERATING INSTRUCTIONS

Warning

Before switching on the heater, check that the power supply specifications are the same as those stated on the identification plate.

START

To start the space heater:

• Set the pressure regulator to maximum pressure

• Slowly open the gas cylinder valve the gas bottle.

Warning

In case of a gas leak, close the gas stopcock immediately, close the gas cylinder valve, switch off the heater, remove the plug from the electrical panel, and call customer service to find the origin of the leak.

• Turn on the disconnecting switch on the main electrical panel;

• Move the switch to position (I); fan starts;

• Press the gas valve button and simultaneously press the piezoigniter once or twice until the flame lights up.

• Keep the gas valve button pressed for 15 / 20 seconds until the thermocouple is sufficiently heated: when button 13 is released, the flame stays on.

If the heater still does not function, see TROUBLESHOOTING” to

identify the cause of the malfunction.

STOP

To stop the heater, turn the switch to position “0”: the flame goes

out and the fan motor stops.

Lastly, close the gas supply stopcock and turn off the isolation

switch.

Warning

Wait at least 2 minutes before restarting the heater to allow the thermocouple to cool completely.

Warning

If the heater is not used continuously, stop it by first closing the gas supply stopcock and then switch it off by pressing button (9) or by turning down the thermostat: this allows the gas in the gas tube to be fully used and avoids any future leak when removing the gas tube.

Page 19

VENTILATION

Space heaters can be used as fans: simply disconnect the gas

tube from the gas bottle and turn the switch to position (I).

TRANSPORTING AND HANDLING

The space heater can be lifted and moved by means of its handle.

Warning

Before moving the unit:

• Stop the heater as indicated in the “STOP” paragraph;

• Disconnect the power supply by removing the plug from the power socket;

• Close the gas stopcock and disconnect the gas hose;

• Wait until the heater cools.

Warning

During transportation and/or storage, make sure the gas valve group and gas connection pipes are not knocked or damaged in any way.

MAINTENANCE

For efficient operation of the heater, clean the fan motor, suction grill, combustion chamber, and burner at regular intervals. Remove all debris.

Warning

Before doing any maintenance:

• Stop the heater as indicated in the “STOP” paragraph;

• Disconnect the power supply by removing the plug from the power socket;

• Close the gas supply stopcock;

• Wait until the heater cools.

Incorrect cleaning can cause damage to property and/or people.

Page 20

TROUBLESHOOTING

FAULTS

• The heater fails to start and fan does not start

• The heater fails to start flame andstops while fan goes on

• The heater does not stop when "STOP" procedure is followed

• Fan noise or vibrations

If the heater is still not working properly, please contact your nearest dealer or authorized Service Centre.

• No power supply

• Mains switch in wrong position • Select correct position

• Insufficient gas supply

• Safety thermostat tripped due to overheating of combustion chamber

• The flame does not light up

• Faulty safety thermostat • Check thermostat and replace it if necessary

• Thermocouple is insufficiently heated and gas valve closes

• Faulty thermocouple

• Gas solenoid valve does not close because of debris

• Foreign bodies on fan blades • Remove foreign bodies

• Insufficienct air circulation • Eliminate all possible obstacles to proper air flow

CAUSES REMEDIES

• Check power specifications

• Check power connections

• Check fuse

• Check if gas bottle is empty

• Check gas supply line and remove any debris inside

• Check pressure regulator and replace if necessary

• Check that the suction and the flow grills are unobstructed

• Check that the room is well ventilated

• Check that hot air can escape freely

• Check that gas flow and/or pressure are not excessive

• Check the piezoigniter and the electrical connection and replace if necessary.

• Check the ignifion electrode position

• Repeat starting operation keeping thermal gas valve button pressed for at least 13 seconds

• Check thermocouple positioning

• Remove thermocouple and clean it

• Check room thermocouple and replace it if necessary

• Close main gas stopcock on gas bottle, let the heater burn remaining gas in gas tube, and contact Customer Service

Page 21

IMPORTANTE

Antes de usar el generador, se recomienda leer con atención todas las instrucciones de uso que se presentan a continuación y seguir escrupulosamente sus indicaciones. El fabricante declina toda responsabilidad por lesiones a las personas y daños a las cosas provocados por un uso inadecuado del aparato. El presente manual de uso y mantenimiento constituye parte integrante del aparato por lo que debe conservarse con cuidado y debe acompañar al aparato en caso de traspaso de propiedad.

DESCRIPCIÓN

Los generadores de aire caliente están destinados a la calefacción no doméstica de locales ventilados de medianas o grandes dimensiones, para los que se requiere un sistema de calefacción móvil y portátil, de acuerdo con la norma EN 1596:2008.

Atención

propano (G31) o con mezcla g.l.p. de gas butano (G30) y gas propano (G31) según las diversas categorías de gases que se indican en Tab. I y aparecen en la placa de identificación de la máquina.

directa y convección forzada. El aire se calienta utilizando la energía térmica desarrollada durante la combustión y luego es enviado al ambiente a calentar junto con los productos de la combustión: el ambiente deberá estar adecuadamente ventilado a fin de garantizar un recambio de aire suficiente.

intervenir diferentes dispositivos de seguridad:

parada permanente o “bloqueo” del generador de aire caliente.

Atención

NO UTILIZAR PARA LA CALEFACCIÓN DE LAS ÁREAS HABITABLES DE EDIFICIOS RESIDENCIALES. PARA EL USO EN EDIFICIOS PÚBLICOS, CONSULTAR LOS REGLAMENTOS NACIONALES.

Los generadores de aire caliente pueden funcionar con gas

Los generadores de aire caliente son del tipo de calefacción

En caso de producirse un mal funcionamiento grave, pueden

• el termopar de seguridad y la válvula de gas térmica intervienen interrumpiendo el flujo de gas si la llama es inestable o se apaga.

• el termostato de sobretemperatura LI interviene cuando la temperatura de la cámara de combustión supera el valor límite de seguridad;

La intervención de uno de los dispositivos de seguridad provoca la

Se debe identificar siempre la causa que ha determinado la situación de “bloqueo” y eliminarla antes de volver a arrancar el generador (ver “INCONVENIENTES DE FUNCIONAMIENTO, CAUSAS Y SOLUCIONES”).

RECOMENDACIONES GENERALES

La instalación, la regulación y el uso del generador de aire caliente deben respetar las reglas y las leyes nacionales y locales vigentes relativas a la utilización del aparato.

La distancia mínima respecto de las paredes circundantes, y/o techo debe ser de al menos 2 m.

Atención

No está permitido el uso en pavimentos realizados con materiales inflamables.

Es peligroso el uso en locales semienterrados o bajo el nivel del suelo debido al estancamiento de gas propano y/o butano.

Asegurarse de que:

• Se sigan atentamente las instrucciones contenidas en el presente manual;

• No se instale el generador en las áreas de mayor riesgo de incendio o de explosión;

• No se hayan depositado materiales inflamables cerca del aparato (la distancia mínima debe ser de 3 m)

• No se produzcan recalentamientos de paredes o techos realizados con materiales inflamables;

• Hayan sido adoptadas las medidas necesarias para prevenir incendios;

• Esté garantizada la ventilación del local en el que se halla el generador y que dicha ventilación sea suficiente en función de las necesidades del quemador; en particular deben respetarse los límites relativos a la calidad del aire en el ambiente a calentar establecidos por las normas nacionales o locales sobre la materia o, en ausencia de normas y/o indicaciones, según lo indicado en EN 1596:2008;

• el volumen mínimo de la habitación se calcula mediante la

• debe estar prevista un área mínima de ventilación hacia el

• no haya obstáculos ni obstrucciones en los conductos de aspiración y/o impulsión del aire, tales como lonas o cubiertas colocadas sobre el aparato, ni paredes ni objetos voluminosos cerca del generador;

• El generador esté colocado cerca de un cuadro eléctrico de alimentación cuyas características sean conformes con las declaradas;

• Esté prevista una posición fija para el aparato;

• El chorro de aire caliente no esté orientado hacia la bombona.

• El generador sea controlado antes de ser puesto en funcionamiento y sea vigilado regularmente durante el uso;

• Cada vez que se esté por usar el aparato, antes de insertar el enchufe en la toma eléctrica controlar que el ventilador gire libremente;

• Cada vez que se deje de usar el aparato, el interruptor de seccionamiento eléctrico sea desenchufado, el cable de alimentación eléctrica sea desconectado, la llave de interceptación del gas sea cerrada y el tubo del gas sea desconectado y sellado.

Atención

INSTRUCCIONES PARA LA INSTALACIÓN

Atención

CONEXIONES ELÉCTRICAS Atención

relación entre potencia térmica y volumen, que debe ser igual a 100 W/m3. En ningún caso el volumen de la habitación debe ser inferior a 100 m3;

exterior de 25 cm2 por kW de potencia térmica, siendo el mínimo de 250 cm2, equitativamente dividida entre la parte superior y la parte inferior.

Este aparato no puede ser utilizado por personas (niños incluidos) con capacidades físicas, sensoriales y/o mentales reducidas o que carezcan de suficiente experiencia y conocimiento, a menos que sean supervisadas o capacitadas sobre el uso del aparato por la persona responsable de su seguridad.

Todas las instrucciones del presente apartado deben ser ejecutadas únicamente por personal profesionalmente cualificado.

La línea eléctrica de alimentación del generador debe estar equipada con puesta a tierra e interruptor magnetotérmico con diferencial. El cable de alimentación debe ser conectado a un cuadro eléctrico provisto de interruptor de seccionamiento.

Page 22

Antes de conectar el generador a la red eléctrica de alimentación se debe controlar que las características de dicha red se correspondan con las indicadas en la etiqueta de identificación.

Atención

CONEXIÓN A LA BOMBONA

dimensiones adecuadas, instalando entre ambos una llave de interceptación del gas.

Atención

El generador de aire caliente se suministra con tubo de gas (a) y reductor de presión (c) con racores (d) para la conexión a bombonas de diferente tipo.

suministra con diversos tipos de regulador de presión del gas.

Atención

No conectar al generador de aire caliente ningún sistema de canalización del aire: ello comportaría un grave peligro de incendio.

El generador de aire caliente debe conectarse a una bombona de

Todos los racores son de rosca a la izquierda por lo que para apretarlos se los debe girar en sentido contrario al de las agujas del reloj.

Las dimensiones de la bombona deben ser las más adecuadas en función del caudal de gas requerido y de la presión de alimentación. La presión de alimentación en el regulador de presión debe ser siempre superior a 2 bares.

Según cuál sea el país de destino el generador de aire caliente se

Es responsabilidad del instalador cerciorarse de que se utilice el racor adecuado para la conexión a la bombona. Enroscar siempre en primer lugar el racor a la bombona y sólo después el regulador de presión, que está provisto de un racor giratorio.

MODO I

• regulador de presión con conexión tipo G5 para AT-BG-CY-DKDE-EE-LT-LV-MK-MT-RO-TR-NL.

• racor G5/G2, con conexión tipo G2 para BE-CZ-ES-FR-HR-HULU-PL-PT-SI-SK.

• racor G5/G1, con conexión tipo G1 para IT-GR

• racor G5/G7, con conexión tipo G7 para FI - IE - GB (sólo bajo pedido)

• racor G5/G9, con conexión tipo G9 para SE - NO (sólo bajo pedido)

• racor G5/G5R, con conexión tipo G5R para CH - NL (sólo bajo pedido)

• empaquetadura, para NL, a aplicar en regulador de presión de tipo G5 obligatoriamente para NL

MODO II

• regulador de presión con conexión tipo G7 para FI - IE - GB.

MODO III

• regulador de presión con conexión tipo G9 para SE - NO.

Atención

Bajo pedido se suministra la válvula de seguridad para el caso de rotura del tubo de gas (b); dicha válvula debe instalarse obligatoriamente si así lo establecen las normativas y leyes locales de instalación.

El cambio y la sustitución de la bombona de gas deben efectuarse en un ambiente abierto, lejos de fuentes de calor y sin llamas libres, verificando atentamente que sean respetadas las prescripciones descritas en este apartado.

Atención

Verificar la estanqueidad de los racores vertiendo jabón líquido sobre los mismos: si aparecen burbujas significa que puede haber pérdidas de gas.

Los gases propano y butano son más pesados que el aire, por lo que en caso de fuga de estos gases los mismos se estancan en el pavimento del local de instalaciones o de los locales inferiores.

Asegurarse siempre de que entre el reductor y la bombona esté presente la empaquetadura, si así lo requiere el tipo específico de conexión. Asegurarse de que el tubo de gas flexible haya sido apretado sin torsiones: las solicitaciones torsionales pueden dañar seriamente el tubo de gas.

INSTRUCCIONES DE USO

Atención

PUESTA EN MARCHA

Atención

Antes de poner en funcionamiento el generador se debe controlar que las características de la red eléctrica de alimentación se correspondan con las indicadas en la etiqueta de identificación.

Para poner en marcha el generador:

• Poner el regulador de presión en el valor máximo

• Abrir lentamente y por completo la llave de interceptación de la bombona de gas

En caso de fugas de gas, cerrar de inmediato la llave de interceptación del gas y también la llave de la bombona de gas, apagar el generador de aire caliente, quitar el enchufe del cuadro eléctrico y solicitar la intervención de la asistencia técnica para identificar el origen de la fuga.

Page 23

• Alimentar eléctricamente el generador accionando el interruptor de seccionamiento situado en el cuadro eléctrico de alimentación;

• Poner el interruptor en la posición (I): el ventilador se pone en marcha.

• Presionar el botón de la válvula de gas térmica y al mismo tiempo presionar una o más veces el encendedor piezoeléctrico hasta obtener que se encienda la llama.

• Mantener presionado el botón de la válvula de gas térmica por al menos 15/20 segundos, hasta que el termopar se haya calentado por completo y luego soltarlo: la llama permanece encendida.

Si tras haber efectuado dichas operaciones el generador no funciona, deberá consultarse el párrafo “PROBLEMAS DE FUNCIONAMIENTO‚ CAUSAS Y SOLUCIONES” y descubrir la causa de la falta de funcionamiento.

PARADA

Para detener el funcionamiento del aparato se debe poner el interruptor en la posición “0”: la fiamma si spegne e il motore ventilatore cessa di funzionare immediatamente.

Por último se debe cerrar la llave de alimentación del gas y desconectar el interruptor de seccionamiento.

Atención

VENTILACIÓN

como simples ventiladores: es suficiente no conectar el tubo de gas y poner en marcha la máquina poniendo el interruptor en la posición (I).

Esperar al menos 2 minutos a fin de que se complete el enfriamiento del termopar antes de volver a encender el generador de aire caliente.

Si el generador no se utiliza de modo continuo, es conveniente que cada vez que se apague el generador se cierre en primer lugar la llave de alimentación del gas y luego se presione el interruptor (9) o se accione el termostato. De este modo se consume también el gas que ha quedado en el tubo de alimentación del generador y con ello se evita su lenta salida o pérdida improvisa en caso de que luego se quite el tubo de gas.

Los generadores de aire caliente pueden también ser usados

TRANSPORTE Y DESPLAZAMIENTO

El generador de aire caliente puede ser levantado y transportado usando la correspondiente manilla.

Atención

Antes de desplazar el aparato se debe:

• Detener el aparato según las indicaciones del apartado “PARADA

• Desconectar la alimentación eléctrica extrayendo el enchufe de la toma eléctrica;

• Cerrar la llave de interceptación del gas y desconectar el tubo de gas;

• Esperar a que el generador se enfríe.

Atención

Durante el transporte y/o el depósito, asegurarse de que el grupo válvula de gas y tubos de conexión gas no esté expuesto a posibles golpes ni a daños de ningún tipo.

MANTENIMIENTO

A fin de que el aparato funcione normalmente es necesario limpiar periódicamente el motor ventilador, la rejilla de aspiración, la cámara de combustión y el quemador, quitando cualquier cuerpo extraño presente.

Atención

Antes de iniciar cualquier operación de mantenimiento se debe:

• Detener el aparato según las indicaciones del apartado “PARADA;

• Desconectar la alimentación eléctrica extrayendo el enchufe de la toma eléctrica;

• Cerrar la llave de interceptación del gas;

• Esperar a que el generador se enfríe.

Limpiar el generador de modo inapropiado puede causar daños a las personas y/o a las cosas.

Page 24

INCONVENIENTES DE FUNCIONAMIENTO, CAUSAS Y SOLUCIONES

INCONVENIENTES DE

FUNCIONAMIENTO

• El generador no se pone en marcha y el ventilador no parte

• El generador no se pone en marcha y se detiene mientras el ventilador continúa funcionando

• El generador no se detiene después de haber efectuado el procedimiento "PARADA"

• Ruidosidad o vibraciones del ventilador

Si mediante los controles y las soluciones descritos no se logra identificar la causa del mal funcionamiento, contactar con el centro de venta o asistencia autorizado más cercano.

• Alimentación eléctrica ausente

• Posición errónea del interruptor general • Seleccionar la posición correcta

• Insuficiente alimentación de gas

• Intervención del termostato de seguridad por sobrecalentamiento de la cámara de combustión

• La llama no se enciende

• Avería en el termostato de seguridad

• El termopar no se calienta y la válvula de gas térmica se cierra

• Termopar defectuoso

• Las electroválvulas no se cierran a causa de piezas y/o residuos

• Cuerpos extraños depositados en las palas del ventilador

• Escasa circulación de aire

CAUSAS SOLUCIONES

• Verificar las características de la alimentación eléctrica

• Controlar las conexiones eléctricas

• Comprobar la integridad del fusible

• Controlar la bombona de gas

• Controlar la línea de alimentación de gas y quitar los residuos que puedan estar bloqueando su flujo

• Controlar el regulador de presión y, de ser necesario, sustituirlo

• Controlar que las rejillas de aspiración y de impulsión no estén obstruidas

• Controlar que el ambiente esté adecuadamente ventilado

• Controlar que el aire caliente pueda salir libremente

• Controlar que el caudal y la presión de los gases no sean excesivos

• Controlar el encendedor piezoeléctrico y la conexión eléctrica y, de ser necesario, sustituirlo

• Controlar la posición del electrodo de encendido

• Controlar el termostato y sustituirlo en caso de ser necesario

• Repetir la operación de puesta en marcha y mantener presionado el botón de la válvula de gas térmica por al menos 30 segundos

• Controlar la posición del termopar

• Extraer el termopar y limpiarlo

• Controlar el termopar y, de ser necesario, sustituirlo

• Interrumpir la alimentación del gas, permitir que el generador queme el gas residual presente en el tubo y dirigirse al Servicio de Asistencia Técnica

• Quitar los cuerpos extraños

• Eliminar cualquier posible obstáculo al paso del aire

Page 25

ВАЖНО

Перед использованием генератора рекомендуется внимательно прочесть все инструкции по эксплуатации, приведенные далее, и тщательно выполнять содержащиеся в них указания. Изготовитель не несет ответственности за физический и/или материальный ущерб, возникший в результате ненадлежащего использо- вания оборудования. Настоящий сборник инструкций по эксплуатации и техобслуживанию является неотъемлемой частью оборудования, поэтому его необходимо бережно хранить и, в случае перехода права собственности, передать вместе с оборудованием.

ОПИСАНИЕ

Теплогенераторы предназначены для обогрева недомашнего типа вентилируемых помещений средних или больших размеров, в которых требуется переносная или стационарная система отопления согласно норме EN 1596:2008.

Внимание

(G31)

газообразного пропана (G31) согласно различным категориям газа, указанным в Табл. I и приведенным на паспортной табличке агрегата.

принудительной конвекцией. Воздух нагревается за счет тепловой энергии, которая вырабатывается во время сгорания, а затем направляется в помещение, отапливаемое продуктами сгорания. Тем не менее, в помещении должна быть предусмотрена надлежащая вентиляция, чтобы обеспечивался достаточный воздухообмен.

различные предохранительные устройства :

вызывает окончательный останов или «блокировку» теплогенератора.

Внимание

ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ДЛЯ ОТОПЛЕНИЯ ЖИЛЫХ ПОМЕЩЕНИЙ В ЗДАНИЯХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПРОЖИВАНИЯ. ДЛЯ ПРИМЕНЕНИЯ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ СЛЕДУЕТ РУКОВОДСТВОВАТЬСЯ НАЦИОНАЛЬНЫМИ ПРАВИЛАМИ.

Теплогенераторы могут работать на газообразном пропане

или на смеси СНГ из газообразного бутана (G30) и

Теплогенераторы относятся к типу с прямым нагревом и

При возникновении серьезных неисправностей срабатывают

• предохранительная термопара и газовый термоклапан срабатывают, отсекая подачу газа, если пламя неустойчивое или если оно гаснет.

• термореле высокой температуры LI срабатывает, если температура в камере сгорания поднимается предельного безопасного значения;

Срабатывание одного из предохранительных устройств

Необходимо выявить причину, вызвавшую состояние блокировки, и устранить ее перед тем, как перезапустить генератор (см. «НЕИСПРАВНОСТИ В РАБОТЕ: ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ»).

ОБЩИЕ РЕКОМЕНДАЦИИ

Монтаж, настройка и эксплуатация теплогенератора выполняются с соблюдением действующих нормативов, национальных и местных законов, относящихся к использованию данного оборудования.

Минимальное расстояние от окружающих стен и от потолка должно быть не менее 2 м.

Внимание

Запрещается применять на полах из воспламеняющихся материалов.

Внимание

выше

Внимание

Применение в полуподземных помещениях и помещениях ниже уровня опасностью в связи с застоем пропана или бутана.

Необходимо проверять следующее:

• Инструкции, приведенные в настоящем руководстве, тщательно выполняются;

• Зона установки генератора не относится к зонам с

повышенным риском возгорания или взрыва;

Поблизости от устройства отсутствуют запасы

воспламеняющихся материалов (минимальное расстояние должно составлять 3 м);

• Стены или потолки материалов, не нагреваются;

• Приняты необходимые меры пожарной безопасности;

• В помещении, где установлен генератор, обеспечена

вентиляция, достаточная для потребностей горелки; в частности, следует соблюдать требования к качеству воздуха в отапливаемом помещении, как указано в национальных или местных отраслевых нормах, а если они отсутствуют – то в нормах EN 1596:2008:

• минимальный рассчитывать по уравнению тепловая мощность / объем = 100 Вт/м быть менее 100 м

• следует предусмотреть площадь воздухообмена с внешней средой не менее 25 см мощности, но не менее 250 см распределяться поровну между верхней и нижней частью.

• Отсутствуют препятствия или загораживание приточных и/или напорных воздуховодов, напр., тряпки или накидки, положенные на прибор или повешенные на стены, или же громоздкие предметы, находящиеся рядом с прибором;

• расположен вблизи от шкафа электропитания, характеристики которого соответствуют требуемым;

• Для машины

• Cтрую горячего воздуха не следует направлять в сторону газового баллона.

• Обеспечивается регулярный присмотр за работающим генератором и проверка перед включением;

• В начале каждого сеанса работы, перед включением вилки в розетку, проверяется свободное вращение вентилятора;

• По окончании каждого периода работы отключают

отсекающий электровыключатель, отсоединяют кабель электропитания, трубку отсоединяют и опломбировывают.

. Объем помещения ни в коем случае не должен

Не допускается эксплуатация устройства людьми с ограниченными физическими, сенсорными, умственными способностями (включая детей) или людьми, не обладающими достаточным опытом и знаниями, за исключением ситуаций, когда они действуют под присмотром или по инструкциям по эксплутации прибора со стороны лица, отвечающего

, изготовленные из воспламеняющихся

объем отапливаемого помещения следует

;

предусмотрено неподвижное положение;

закрывают отсечной кран газа, а газовую

за его безопасность.

земли грозит

на кВт тепловой

, причем она должна

Page 26

ИНСТРУКЦИИ ПО МОНТАЖУ

Внимание

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Внимание

электропитания, необходимо проверить, что характеристики сети электропитания соответствуют идентификационной табличке.

Внимание

СОЕДИНЕНИЕ С ГАЗОВЫМ БАЛЛОНОМ

баллону или резервуару нужных размеров, устанавливая между ними отсечной кран для газа.

Внимание

Теплогенератор поставляется в комплекте с газовой трубой (a) и редуктором давления (c) со штуцерами (d) для присоединения к баллонам различного типа.

поставляется с одним из трех различных регуляторов давления газа.

Все инструкции, приведенные в данном параграфе, должны выполняться только квалифицированным персоналом.

Линию электропитания генератора необходимо оснастить системой заземления и тепломагнитным выключателем с дифференциальным устройством. Кабель электропитания подсоединяется к электрическому шкафу, оборудованному отсечным выключателем.

Перед подсоединением теплогенератора к сети

данным, приведенным на

Нельзя присоединять теплогенератор к какойлибо системе воздушных каналов: это создает высокий риск пожара.

Теплогенератор необходимо присоединить к газовому

Все штуцеры имеют левостороннюю резьбу, следовательно их затягивают вращением против часовой стрелки.

Размеры газового баллона или резервуара выбирают в зависимости от нужного расхода газа и давления Давление подачи на регуляторе давления должно всегда превышать 2 бара

подачи.

В зависимости от страны назначения теплогенератор

Внимание

случай разрыва газовой трубы (b); этот клапан обязательно устанавливается, если того требуют местные нормы и законы в области монтажа.

месте, вдали от источников тепла и открытого пламени, проверяя, что соблюдаются предписания настоящего параграфа.

Внимание

Монтажник отвечает за проверку того, что используется штуцер надлежащего типа для присоединения к газовому баллону или резервуару. Следует всегда вначале навинтить штуцер на баллон, а затем на регулятор давления снабжен поворотным штуцером.

ВАРИАНТ I

• регулятор давления с соединением типа G5 для стран ATBG-CY-DK-DE-EE-LT-LV-MK-MT-RO-TR-NL.

• штуцер G5/G2, с соединением типа G2 для стран BE-CZES-FR-HR-HU-LU-PL-PT-SI-SK.

• штуцер G5/G1, с соединением типа G1 для стран IT-GR

• штуцер G5/G7, с соединением G7 для стран FI - IE – GB (только по запросу)

• штуцер G5/G9, с соединением G9 для стран SE - NO (только по запросу)

• штуцер G5/G5R, с соединением G5R для стран CH - NL (только по запросу)

• прокладка,

типа G5, обязательно для NL

ВАРИАНТ II

• регулятор давления с соединением типа G7 для стран FI IE - GB.

ВАРИАНТ III

• регулятор давления с соединением типа G9 для стран SE NO.

По запросу поставляется предохранительный клапан на

Замену газового баллона следует проводить на открытом

для NL, для установки на регулятор давления

Герметичность штуцеров проверяют, поливая их мыльным раствором: пузырьков означает утечки газа.

Газы пропан и бутан тяжелее воздуха, поэтому утечка газа приводит к застою газа у пола помещения, где установлен агрегат, или в помещениях, находящихся ниже.

Всегда проверять, что между редуктором и баллоном имеется прокладка, если тип соединения предусматривает это. Проверять, что газовый шланг затянут без перекручивания: нагрузки от перекручивания могут серьезно повредить газовый

, который

шланг.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Внимание

ВКЛЮЧЕНИЕ

Перед включением генератора следует проверить, что характеристики сети электропитания соответствуют данным, приведенным на идентификационной табличке.

Чтобы включить генератор:

• Задать регулятор давления на максимальное значение

• Медленно открыть до упора отсечной кран газового баллона

Page 27

Внимание

работает, ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ" и найдите причину неисправности.

ОСТАНОВКА

выключатель в положение «0»: пламя гаснет и двигатель вентилятора останавливается немедленно.

выключатель.

Внимание

В случаях утечки газа немедленно закрыть отсечной кран газа и закрыть кран газового баллона, выключить теплогенератор, вынуть штепсель из электрощита и вызвать техслужбу для выявления источника утечки газа.

• Подать электрическое питание на генератор отсечным выключателем, расположенным на шкафу электропитания;

• Нажимом перевести вентилятор запускается.

• Нажать кнопку газового термоклапана и одновременно нажать один или несколько раз на пьезоэлектрический запальник для зажигания пламени.

• Держать нажатой кнопку газового термоклапана не менее 15 / 20 секунд до полного нагрева термопары, затем

отпустить ее: пламя продолжает гореть.

Если же после выполнения этих действий теплогенератор не

то см. Параграф "НЕИСПРАВНОСТИ В РАБОТЕ,

Для остановки работы агрегата следует перевести

выключатель в положение (I):

Затем закрыть кран подачи газа и отключить отсечной

Выждать не менее 2 минут для полного охлаждения термопары и только затем снова включать теплогенератор.

Внимание

ВЕНТИЛЯЦИЯ

простых вентиляторов: достаточно не присоединять газовую трубку и запустить агрегат, переведя выключатель в положение

(I).

Если генератором не пользуются постоянно, целесообразно каждый раз выключать его, вначале закрыв кран подачи газа, а затем нажав на выключатель (9) или с помощью При этом расходуется также газ, оставшийся в трубке подачи генератора; это предупреждает медленное просачивание газа наружу или внезапную утечку в случае, если впоследствии требуется отсоединить газовую трубку.

Теплогенераторы можно использовать также в качестве

термореле.

ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ

Теплогенератор можно поднять за специальную ручку и

переместить.

Внимание

Прежде чем перемещать устройство, необходимо:

• Выключить прибор так, как описано в параграфе "ОСТАНОВКА";

• Отключить электрическое питание, вынув вилку из электрической розетки;

• Закрыть отсечной кран газа и отсоединить газовый шланг;

• Дождаться охлаждения прибора.

Внимание

Следить, чтобы при транспортировке и/или хранении узел газового клапана и соединительные газовые трубы не подвергались ударам или повреждениям.

ТЕХОБСЛУЖИВАНИЕ

Для нормальной работы оборудования необходимо периодически очищать двигатель вентилятора, решетку всасывания, камеру сгорания и горелку, удаляя все инородные предметы.

Внимание

Внимание Ненадлежащие способы очистки генератора могут привести к материальному ущербу и травмам.

Перед перемещением прибора необходимо:

• Выключить прибор так, как описано в параграфе "ОСТАНОВКА";

• Отключить электрическое питание, вынув вилку из электрической розетки;

• Закрыть отсечной кран газа;

• Дождаться охлаждения прибора.

Page 28

НЕИСПРАВНОСТИ В РАБОТЕ: ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

НЕИСПРАВНОСТИ В РАБОТЕ

• Генератор не запускается и вентилятор не включается

• Генератор не запускается и останавливается, а вентилятор продолжает работать

• Нет электропитания

• Неправильное положение главного

выключателя

• Недостаточная подача газа

• Сработало защитное термореле из-за высокой температуры в камере сгорания

• Пламя не загорается

• Неисправность предохранительного

термореле

• Термопара не нагревается и газовый термоклапан закрывается

• Дефект термопары

ПРИЧИНЫ СПОСОБЫ УСТРАНЕНИЯ

• Проверить характеристики сети электропитания

• Проверить электрические соединения

• Проверить целостность предохранителя

• Выбрать правильное положение

• Проверить газовый баллон

• Проверить линию подачи газа и удалить загрязнения, мешающие проходу газа

• Проверить регулятор давления и при необходимости заменить

• Проверить, что решетки всасывания и подачи не

засорены

• Проверить хорошую вентиляцию в помещении

• Проверить, что горячий воздух выходит свободно

• Проверить, что мощность расхода или давление газа не слишком высоки

• Проверить пьезоэлектрический запальник и электросоединение, при необходимости заменить

• Проверить размещение электрода зажигания

• Проверить термореле, при необходимости заменить

• Повторить операцию запуска и держать кнопку газового термоклапана нажатой не менее 30 секунд

• Проверить положение термопары

• Извлечь термопару и очистить ее

• Проверить термопару и при необходимости

заменить

• Генератор не останавливается после выполнения процедуры ОСТАНОВА

• Повышенный уровень шума или вибраций вентилятора

Если с помощью указанных проверок и мер не удается выявить причиную сбоя, рекомендуется обратиться в ближайший авторизованный пункт продажи или сервиса.

• Электроклапаны не закрываются из-за помех или остатков

• Посторонние предметы на лопастях вентилятора

• Недостаточная циркуляция воздуха

• Отсечь подачу газа, дать сгореть остаткам газа в трубке генератора и обратиться в техсервис

• Удалить посторонние предметы

• Убрать все возможные препятствия для прохода

воздуха

Page 29

BELANGRIJK

Voordat u de generator in gebruik neemt, dient u alle gebruiksaanwijzingen die hierna worden vermeld aandachtig te lezen en de aanwijzingen strikt op te volgen. De fabrikant is niet aansprakelijk voor schade aan zaken en/of personen veroorzaakt door een oneigenlijk gebruik van het apparaat. Deze handleiding voor gebruik en onderhoud maakt deel uit van het apparaat en moet dus zorgvuldig bewaard worden en het apparaat vergezellen indien het in andere handen overgaat.

BESCHRIJVING

De luchtverhitters zijn bestemd voor het verwarmen van geventileerde, niet-huishoudelijke ruimtes van middelgrote of grote afmetingen, waarvoor een verplaatsbaar en draagbaar verwarmingssysteem nodig is, in overeenstemming met de norm EN 1596:2008.

Opgelet

mengsel van butaan (G30) en propaan (G31) volgens de diverse gascategorieën aangegeven in Tabel I en vermeld op het identificatieplaatje van de machine.

en gedwongen convectie. De lucht wordt verwarmd door gebruik te maken van de thermische energie die tijdens de verbranding wordt geproduceerd en die vervolgens samen met de verbrandingsproducten in de te verwarmen ruimte wordt gevoerd: de ruimte moet dus goed geventileerd zijn om voor voldoende luchtverversing te zorgen.

storing in:

de permanente stop of "blokkering" van de luchtverhitter.

Opgelet

NIET GEBRUIKEN VOOR HET VERWARMEN VAN WOONRUIMTES VAN GEBOUWEN. VOOR HET GEBRUIK IN OPENBARE GEBOUWEN, DE NATIONALE REGELGEVING RAADPLEGEN.

De luchtverhitters kunnen werken met propaan (G31) of een LPG-

De luchtverhitters zijn van het type met rechtstreekse verwarming

Diverse veiligheidsvoorzieningen grijpen in geval van een ernstige

• het veiligheidsthermokoppel en de thermische gasklep grijpen in door de gasstroom te onderbreken wanneer de vlam instabiel is of dooft.

• de overtemperatuurthermostaat LI grijpt in wanneer de temperatuur van de verbrandingskamer de veiligheidslimiet overschrijdt;

Het ingrijpen van een van de veiligheidsvoorzieningen veroorzaakt

U dient altijd de oorzaak die de "blokkering" veroorzaakt heeft op te zoeken en vervolgens te elimineren alvorens de luchtverhitter weer te starten (vgl. “STORINGEN, OORZAKEN EN REMEDIES”).

ALGEMENE AANBEVELINGEN

De installatie, de afstelling en het gebruik van de luchtverhitter moeten uitgevoerd worden volgens de van kracht zijnde regelingen en nationale en plaatselijke wetten met betrekking tot het gebruik van het apparaat.

De minimumafstand ten opzichte van omliggende wanden en/of plafond moet minstens 2 meter bedragen.

Opgelet

Het gebruik op vloeren van ontvlambaar materiaal is verboden.

Het gebruik in souterrains of onder het grondniveau is gevaarlijk wegens het stagneren van propaan en/of butaan.

Controleer of:

• De aanwijzingen in deze handleiding nauwlettend opgevolgd

worden;

• De luchtverhitter niet geïnstalleerd is in vertrekken waar gevaar voor explosie of brand bestaat;

Er geen ontvlambaar materiaal in de buurt van het apparaat

opgeslagen is (de minimumafstand moet minstens 3 m bedragen);

• Er geen oververhitting van eventuele wanden of plafonds gemaakt van ontvlambaar materiaal optreedt;

• De nodige brandpreventiemaatregelen zijn getroffen;

• Er ventilatie is verzekerd in het vertrek waar zich de luchtverhitter bevindt en of deze voldoende is voor de behoefte van de brander; met name moeten de limieten inzake de kwaliteit van de lucht in het te verwarmen vertrek in acht worden genomen, zoals bepaald door de nationale of plaatselijke voorschriften op dit vlak. Bij afwezigheid van voorschriften en/of aanwijzingen, geldt hetgeen bepaald in EN 1596:2008:

• het volume van het te verwarmen vertrek moet afgestemd zijn op een thermisch vermogen van meer dan 100 W/m geval mag het volume van de ruimte lager zijn dan 100 m

• er moet een minimale ventilatie van 25 cm vermogen gegarandeerd zijn, aangezien het minimum 250 cm is, gelijk verdeeld over onderste en bovenste gedeelte.

• Er geen obstakels vóór of verstoppingen in de luchtinlaatkanalen en/of -toevoerkanalen zijn, zoals doeken of dekens die op het apparaat zijn gelegd of wanden of grote voorwerpen in de buurt van de luchtverhitter;

• De luchtverhitter geplaatst is in de buurt van een schakelbord met eigenschappen conform de vermelde eigenschappen;

• Het apparaat in een stabiele stand staat

• De hete luchtstroom niet gericht is op de gasfles of -tank.

• De luchtverhitter regelmatig onder toezicht staat tijdens het gebruik en vóór ingebruikname gecontroleerd wordt;

• Bij het begin van elk gebruik, voordat de stekker in het stopcontact wordt gestoken, de ventilator vrij kan draaien;

• Na elk gebruik, de stroomonderbreker uitgeschakeld is, het netsnoer is losgekoppeld, de gaskraan is gesloten en de gasslang is afgekoppeld en afgesloten.

Opgelet

Dit apparaat mag niet gebruikt worden door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hun heeft uitgelegd hoe het apparaat dient te worden gebruikt.

per kW thermisch

AANWIJZINGEN VOOR DE INSTALLATIE

Opgelet

ELEKTRISCHE AANSLUITINGEN Opgelet

De in deze paragraaf beschreven handelingen mogen uitsluitend door gekwalificeerd en vakkundig personeel uitgevoerd worden.

De elektrische voedingslijn van de luchtverhitter moet voorzien zijn van een aardcircuit en een magnetothermische differentiaalschakelaar. Het netsnoer moet aangesloten worden op een schakelbord voorzien van een stroomonderbreker.

. In geen

;

Page 30

Voordat de luchtverhitter op het elektriciteitsnet wordt aangesloten, moet gecontroleerd worden of de kenmerken van het elektriciteitsnet overeenkomen met die vermeld op het identificatieplaatje.

Opgelet

AANSLUITING OP DE GASFLES OF GASTANK

gastank van de juiste afmetingen, waarop een gasafsluitkraan aanwezig moet zijn.

Opgelet

De luchtverhitter wordt compleet met een gasslang (a) en een drukregelaar (c) met aansluitingen (d) voor verbinding met verschillende soorten flessen geleverd.

met diverse soorten gasdrukregelaars worden geleverd:

Opgelet

De luchtverhitter mag op geen enkel luchtkanalisatiesysteem worden aangesloten: hieruit kan ernstig brandgevaar voortvloeien.

De luchtverhitter moet aangesloten worden op een gasfles of

Alle aansluitingen hebben linkse schroefdraad die dus aangetrokken moeten worden door linksom te draaien.

De afmetingen van de gastank of gasfles moeten gekozen worden op basis van het vereiste gasdebiet en de toevoerdruk. De toevoerdruk bij de drukregelaar moet altijd meer dan 2 bar bedragen.

Afhankelijk van het land van bestemming, kan de luchtverhitter

Het is de verantwoordelijkheid van de installateur om te controleren of de juiste aansluiting wordt gebruikt voor verbinding met de gasfles of gastank. Schroef altijd eerst de aansluiting op de fles en pas daarna de drukregelaar, die van een draaibare aansluiting is voorzien.

WIJZE I

• drukregelaar met bevestiging type G5 voor AT-BG-CY-DK-DEEE-LT-LV-MK-MT-RO-TR-NL.

• aansluiting G5/G2, met bevestiging type G2 voor BE-CZ-ESFR-HR-HU-LU-PL-PT-SI-SK.

• aansluiting G5/G1, met bevestiging type G1 voor IT-GR

• aansluiting G5/G7, met bevestiging G7 voor FI - IE – GB (alleen indien vereist)

• aansluiting G5/G9, met bevestiging G9 voor SE - NO (alleen indien vereist)

• aansluiting G5/G5R, met bevestiging G5R voor CH - NL (alleen indien vereist)

• pakking, voor NL, aan te brengen op drukregelaar van het type G5, verplicht voor NL

WIJZE II

• drukregelaar met bevestiging type G7 voor FI - IE - GB.

WIJZE III

• drukregelaar met bevestiging type G9 voor SE - NO.

Opgelet

Het is mogelijk om een veiligheidsklep voor breuk van de gasslang (b) te bestellen; deze klep moet verplicht worden geïnstalleerd als dit door de plaatselijke installatievoorschriften en -wetten wordt vereist.

Het verwisselen en vervangen van de gasfles moet in een open omgeving gebeuren, uit de buurt van warmtebronnen en zonder vrije vlammen, terwijl gecontroleerd moet worden of de in deze paragraaf beschreven voorschriften zijn opgevolgd.

Opgelet

De afdichting van de aansluitingen moet gecontroleerd worden met behulp van vloeibare zeep: het verschijnen van bellen wijst op eventuele gaslekkage.

Propaan en butaan zijn zwaarder dan de lucht, dus eventuele gaslekkage veroorzaakt ophoping van gas op de vloer van het vertrek van installatie of de onderliggende vertrekken.

Controleer altijd of tussen de drukregelaar en de fles een pakking aanwezig is als het type bevestiging dit vereist. Controleer of de gasslang zonder verdraaiingen is vastgemaakt: eventuele torsiespanningen kunnen de gasslang ernstig beschadigen.

AANWIJZINGEN VOOR HET GEBRUIK

Opgelet

STARTEN

Opgelet

Voordat de luchtverhitter in werking wordt gesteld, moet gecontroleerd worden of de kenmerken van het elektriciteitsnet overeenkomen met die vermeld op het identificatieplaatje.

Om de luchtverhitter te starten:

• Stel de drukregelaar op de maximum druk in

• Draai de afsluitkraan van de gasfles langzaam helemaal open

Als gas ontsnapt, de gasafsluitkraan en de kraan van de gasfles onmiddellijk sluiten, de luchtverhitter uitschakelen, de stekker uit het schakelbord verwijderen en de technische service roepen om de oorsprong van de gaslekkage te zoeken.

Page 31

• Voorzie de luchtverhitter van stroom met behulp van de stroomonderbreker op het schakelbord;

• Druk de schakelaar in de stand (I): de ventilator start.

• Druk op de knop van de thermische gasklep en druk tegelijkertijd een of meerdere malen op de piëzoelektrische ontsteker totdat de vlam gaat branden.

• Houd de knop van de thermische gasklep minstens 15/20 seconden ingedrukt, totdat het thermokoppel volledig verwarmd is, en laat hem vervolgens los: de vlam blijft branden.

Als na deze handelingen de luchtverhitter niet werkt, de paragraaf "STORINGEN, OORZAKEN EN REMEDIES" raadplegen en de oorzaak van de storing ontdekken.

STOPPEN

Verplaats, om de werking van het apparaat te stoppen, de schakelaar naar de stand “0”: de vlam dooft en de ventilatormotor stopt onmiddellijk.

Sluit tenslotte de gastoevoerkraan en schakel de stroomonderbreker uit.

Opgelet

VENTILATIE

De luchtverhitters kunnen ook als eenvoudige ventilatoren worden gebruikt: hiervoor volstaat het om de gasslang niet aan te sluiten en het apparaat te starten door de schakelaar in de stand (I) te drukken.

Wacht minstens 2 minuten totdat het thermokoppel volledig is gekoeld alvorens de luchtverhitter opnieuw in te schakelen.

Als de luchtverhitter niet voortdurend wordt gebruikt, is het verstandig hem elke keer uit te schakelen door eerst de gastoevoerkraan te sluiten en vervolgens op de schakelaar (9) te drukken of de thermostaat te bedienen. Op die manier wordt ook het gas verbruikt dat in de toevoerslang van de luchtverhitter aanwezig is, zodat langzaam uittreden of onverhoedse lekkage in geval van verwijdering van de gasslang wordt voorkomen.

TRANSPORT EN VERPLAATSING

De luchtverhitter kan opgetild en verplaatst worden met behulp

van de handgreep.

Opgelet

Alvorens het apparaat te verplaatsen, moet men:

• Het apparaat stoppen volgens de aanwijzingen in de paragraaf "STOPPEN";

• De stroom uitschakelen door de stekker uit het stopcontact te verwijderen;

• De gasafsluitkraan sluiten en de gasslang loskoppelen;

• Wachten tot de luchtverhitter is afgekoeld.

Controleer tijdens het transport en/of de opslag of de groep van gasklep en gasaansluitslangen niet blootgesteld is aan mogelijke stoten of beschadigingen.

ONDERHOUD

Voor een regelmatige werking van het apparaat moeten periodiek de ventilatormotor, het aanzuigrooster, de verbrandingskamer en de brander gereinigd worden, door alle eventuele vreemde voorwerpen te verwijderen.

Opgelet

Alvorens met onderhoudswerkzaamheden te beginnen, moet men:

• Het apparaat stoppen volgens de aanwijzingen in de paragraaf “STOPPEN”;

• De stroom uitschakelen door de stekker uit het stopcontact te verwijderen;

• De gasafsluitkraan sluiten;

Opgelet Oneigenlijke manieren om de luchtverhitter te reinigen k unnen schade aan zaken en/of letsel aan personen v eroorzaken.

• Wachten tot de luchtverhitter is afgekoeld.

Page 32

STORINGEN, OORZAKEN EN REMEDIES

STORINGEN

• De luchtverhitter start niet en de ventilator start niet

• De luchtverhitter start niet en stopt terwijl de ventilator blijft werken

• De generator stopt niet na de stopprocedure te hebben uitgevoerd

• Geluid of trillingen van de ventilator

Als met de beschreven controles en remedies niet de oorzaak van de storing is gevonden, wordt verzocht contact op te nemen met het dichtstbijzijnde erkende verkoop- of servicepunt.

• Elektrische voeding ontbreekt

• Verkeerde stand van de hoofdschakelaar • Kies de correcte stand

• Onvoldoende gastoevoer

• Ingrijpen van de veiligheidsthermostaat wegens oververhitting van de verbrandingskamer

• Defecte veiligheidsthermostaat

• Het thermokoppel wordt niet warm en de thermische gasklep sluit

• Defect thermokoppel

• De magneetkleppen sluiten niet wegens deeltjes en/of residuen

• Vreemde voorwerpen op de schoepen van de ventilator afgezet

• Slechte luchtcirculatie

OORZAKEN REMEDIES

• Controleer de kenmerken van de elektrische voeding

• Controleer de elektrische aansluitingen

• Controleer de toestand van de zekering

• Controleer de gasfles

• Controleer de gastoevoerleiding en verwijder eventuele residuen die de stroom blokkeren

• Controleer de drukregelaar en vervang hem eventueel

• Controleer of de inlaat- en toevoerroosters niet verstopt zijn

• Controleer of het vertrek goed geventileerd is

• Controleer of de hete lucht vrij kan uittreden

• Controleer of het gasdebiet of de gadruk niet overmatig is

• Controleer de piëzoelektrische ontsteker en de elektrische aansluiting en vervang deze eventueel

• Controleer de positie van de ontstekingselektrode

• Controleer de thermostaat en vervang hem eventueel

• Herhaal het starten en houd de knop van de thermische gasklep minstens 30 seconden ingedrukt

• Controleer de positie van het thermokoppel

• Verwijder het thermokoppel en reinig het

• Controleer het thermokoppel en vervang het eventueel

• Onderbreek de gastoevoer, laat de luchtverhitter het resterende gas in de slang verbranden en neemt contact op met de Technische Servicedienst

• Verwijder de vreemde voorwerpen

• Verwijder alle mogelijke obstakels die de luchtstroom belemmeren

• De vlam gaat niet branden

Page 33

WAŻNE

Przed użyciem nagrzewnicy należy uważnie przeczytać wszystkie instrukcje dotyczące obsługi zamieszczone poniżej i postępować ściśle według wskazówek. Producent nie ponosi odpowiedzialności za szkody materiale i/lub obrażenia cielesne spowodowane nieprawidłową obsługą urządzenia. Niniejsza instrukcja obsługi i konserwacji stanowi integralną część urządzenia, w związku z czym musi być starannie przechowana i należy ją dołączyć do urządzenia w przypadku zmiany właściciela.

OPIS

Nagrzewnice powietrza są przeznaczone do ogrzewania pomieszczeń niemieszkalnych o średnich lub dużych wymiarach, w których wymagany jest mobilny i przenośny system ogrzewania, zgodnie z normą EN 1596:2008.

Uwaga

mieszaniną gazu płynnego - butanu (G30) i propanu (G31) w zależności od różnych kategorii gazu, które podano w tabeli I i umieszczono na tabliczce identyfikacyjnej urządzenia.

konwekcją wymuszoną. Powietrze jest nagrzewane przez energię cieplną uwalnianą podczas spalania, a następnie przenoszone do ogrzewanego otoczenia z produktami spalania: otoczenie musi mieć zatem dobrą wentylację w celu zapewnienia wystarczającej wymiany powietrza.

różne urządzenia ochronne:

zatrzymanie lub „zablokowanie“ nagrzewnicy powietrza.

Uwaga

NIE STOSOWAĆ DO OGRZEWANIA POWIERZCHNI BUDYNKÓW MIESZKALNYCH. ODNOŚNIE OGRZEWANIA BUDYNKÓW PUBLICZNYCH, NALEŻY ZAPOZNAĆ SIĘ Z PRZEPISAMI KRAJOWYMI.

Nagrzewnice powietrza mogą być zasilane propanem (G31) lub

Nagrzewnice powietrza zapewniają ogrzewanie bezpośrednie i z

W przypadku poważnych nieprawidłowości działania interweniują

• termopara zabezpieczająca i zawór termiczny gazu działają przerywając przepływ gazu, kiedy płomień jest niestabilny lub gaśnie.

• termostat nadmiernej temperatury LI działa, gdy temperatura w komorze spalania przekracza bezpieczną wartość graniczną;

Zadziałanie jednego z urządzeń ochronnych powoduje stałe

Przed ponownym uruchomieniem nagrzewnicy należy zawsze znaleźć przyczynę, która spowodowała „zablokowanie“ i usunąć ją (patrz “NIEPRAWIDŁOWOŚCI DZIAŁANIA, PRZYCZYNY I ŚRODKI ZARADCZE”).

ZALECENIA OGÓLNE

Instalacja, regulacja i obsługa nagrzewnicy muszą być wykonywane zgodnie z obowiązującymi regulaminami i krajowymi oraz lokalnymi przepisami prawnymi dotyczącymi użytkowania urządzenia.

Minimalna odległość od ścian i/lub sufitu musi wynosić co najmniej 2 m.

Uwaga

Nie zezwala się na użytkowanie na podłogach wykonanych z materiałów łatwopalnych.

Stosowanie w suterenach lub w pomieszczeniach poniżej poziomu ziemi jest niebezpieczne z powodu zastoju propanu i/lub butanu.

Upewnić się, czy:

• Instrukcje zamieszczone w niniejszym podręczniku są ściśle przestrzegane;

• Generator nie jest zainstalowany w obszarach, w których

występuje duże zagrożenie pożarowe lub wybuchowe;

• W pobliżu urządzenia nie są składowane materiały łatwopalne (odległość minimalna musi wynosić co najmniej 3 m);

• Sprawdzono, ż lub sufitów wykonanych z materiałów łatwopalnych;

• Zastosowano środki bezpieczeństwa niezbędne dla zabezpieczenia przed pożarem;

• Pomieszczenia, w którym znajduje się nagrzewnica, ma odpowiednią wentylację, wystarczającą dla potrzeb palnika; w szczególności muszą być przestrzegane wartości graniczne dotyczące jakości powietrza w pomieszczeniu ogrzewanym, jak podano w krajowych lub lokalnych przepisach w tej materii. W przypadku braku norm i/lub wskazówek, zgodnie z postanowieniami normy EN 1596:2008:

• Kubatura pomieszczenia ogrzewanego musi być taka, żeby stosunek moc cieplna/objętość był większy niż 100 W/m Kubatura pomieszczenia absolutnie nie może być mniejsza niż

100 m

• Musi być zagwarantowana wentylacja co najmniej 25 cm kW mocy cieplnej, przy minimum 250 cm rozdzielona na część górną i część dolną.

• Nie ma przeszkód, ani zatorów w kanałach zasysania i/lub wylotu powietrza, takich jak płótna lub pokrywy leżące na urządzeniu albo ściany lub duże przedmioty w pobliżu nagrzewnicy;

• Nagrzewnica jest umieszczona w pobliżu elektrycznej panel zasilania elektrycznego o charakterystykach zgodnych z zadeklarowanymi;

• Zapewniono stabilną pozycję urządzenia;

• Strumień gorącego powietrza nie jest skierowany na butlę z gazem.

• Nagrzewnica jest regularnie nadzorowana w czasie stosowania i skontrolowana przed uruchomieniem;

• Na początku każdego okresu użytkowania, przed włożeniem wtyczki do gniazda elektrycznego, sprawdzono, czy wentylator obraca się swobodnie;

• Po zakończeniu każdego okresu użytkowania odłącznik elektryczny jest wyłączony, kabel zasilania elektrycznego odłączony, zawór odcinający dopływ gazu jest zamknięty, a butla z gazem jest odłączona i szczelnie zamknięta.

Uwaga

Tego urządzenia nie mogą używać osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, czuciowych, psychicznych lub o małym doświadczeniu i wiedzy, o ile nie są nadzorowane lub poinstruowane przez osobę odpowiedzialną za bezpieczeństwo.

e nie występuje przegrzanie ewentualnych ścian

;

INSTRUKCJE DOTYCZĄCE INSTALACJI

Uwaga

PODŁĄCZENIA ELEKTRYCZNE Uwaga

Wszystkie czynności opisane w tym punkcie mogą być wykonane wyłącznie przez pracownika o odpowiednich kwalifikacjach zawodowych.

Linia elektryczna zasilania nagrzewnicy musi być wyposażona w uziemienie i w różnicowy wyłącznik magnetyczno-termiczny. Kabel zasilania musi być podłączony do elektrycznej tablicy rozdzielczej wyposażonej w odłącznik.

, równomiernie

Page 34

Przed podłączeniem nagrzewnicy do sieci elektrycznej zasilania należy sprawdzić, czy charakterystyki sieci elektrycznej odpowiadają charakterystykom znajdującym się na tabliczce identyfikacyjnej.

Uwaga

PODŁĄCZENIE DO BUTLI Z GAZEM:

z gazem o odpowiednich wymiarach, przy czym należy pamiętać o zainstalowaniu kurka odcinającego przepływ gazu.

Uwaga

Nagrzewnica powietrza jest dostarczana razem z przewodem gazu (a) i reduktorem ciśnienia (c) ze złączkami (d) do podłączenia do różnego typu butli.

powietrza może być wyposażona w różnego typu regulatory ciśnienia gazu:

Uwaga

Do nagrzewnicy powietrza nie wolno podłączać żadnych przewodów rozprowadzania powietrza: może to spowodować bardzo poważne zagrożenie pożarem.

Nagrzewnica powietrza musi być podłączona do butli lub zbiornika

Wszystkie złączki mają gwint lewy, czyli muszą być dokręcane w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiary butli lub zbiornika z gazem muszą być dobrane odpowiednio w zależności od wymaganego natężenia przepływu gazu i od ciśnienia zasilania. Ciśnienie zasilania na regulatorze ciśnienia musi być zawsze wyższe niż 2 bar.

W zależności od kraju, do jakiego jest przeznaczona, nagrzewnica

Instalator ma obowiązek upewnić się, czy do podłączenia do butli z gazem stosowana jest odpowiednia złączka. Zawsze najpierw dokręcić złączkę do butli, a dopiero później regulator ciśnienia, który jest wyposażony w złączkę obrotową.

TYP I

• regulator ciśnienia z przyłączem typu G5 dla AT-BG-CY-DK-DEEE-LT-LV-MK-MT-RO-TR-NL.

• złączka G5/G2, z przyłączem typu G2 dla BE-CZ-ES-FR-HRHU-LU-PL-PT-SI-SK.

• złączka G5/G1, z przyłączem typu G1 dla IT-GR

• złączka G5/G7, z przyłączem G7 dla FI - IE – GB (tylko na życzenie)

• złączka G5/G9, z przyłączem G9 dla SE – NO (tylko na życzenie)

• złączka G5/G5R, z przyłączem G5R dla CH – NL (tylko na życzenie)

• uszczelka, dla NL, do zastosowania na regulatorze ciśnienia typu G5 obowiązkowo dla NL

TYP II

• regulator ciśnienia z przyłączem typu G7 dla FI - IE - GB. TYP III

• regulator ciśnienia z przyłączem typu G9 dla SE - NO.

Uwaga

bezpieczeństwa na wypadek pęknięcia przewodu gazu (b); taki zawór musi być bezwzględnie zainstalowany, jeżeli jest to wymagane przez lokalne normy i przepisy dotyczące instalacji.

pomieszczeniu otwartym, z dala od źródeł ciepła i bez otwartego ognia, zwracając uwagę, aby były przestrzegane zalecenia opisane w niniejszym punkcie.

Uwaga

Szczelność złączek należy sprawdzić polewając je mydłem w płynie: znikanie baniek oznacza ewentualne uchodzenie gazu.

Propan i butan są gazami cięższymi od powietrza, zatem ewentualne uchodzenie gazu powoduje jego zaleganie na podłodze pomieszczenia, w którym wykonywana jest instalacja lub w pomieszczeniach znajdujących się poniżej.

Na życzenie, wyposażenie może obejmować zawór

Zmianę albo zastąpienie butli z gazem należy wykonywać w

Zawsze sprawdzić, czy pomiędzy reduktorem i butlą znajduje się uszczelka, jeżeli przewiduje to typ przyłącza. Upewnić się, czy giętki wąż gazu jest dokręcony bez skręceń

: ewentualne naprężenia skręcające mogą

spowodować poważne uszkodzenie przewodu gazu.

INSTRUKCJE DOTYCZĄCE OBSŁUGI

Uwaga

URUCHOMIENIE

Uwaga

Przed uruchomieniem nagrzewnicy należy sprawdzić, czy charakterystyki sieci elektrycznej zasilania odpowiadają charakterystykom znajdującym się na tabliczce identyfikacyjnej.

W celu uruchomienia nagrzewnicy należy:

• Ustawić regulator ciśnienia na ciśnienie maksymalne

• Powoli otworzyć całkowicie kurek odcinający butli z gazem

W przypadku uchodzenia gazu natychmiast zamknąć kurek odcinający dopływ gazu i zamknąć zawór butli z gazem, wyłączyć nagrzewnicę powietrza, odłączyć wtyczkę od panelu elektrycznego i zwrócić się do serwisu technicznego w celu zlokalizowania miejsca uchodzenia gazu.

Page 35

• Doprowadzić zasilanie elektryczne do nagrzewnicy włączając odłącznik, który znajduje się na panelu zasilania elektrycznego;

• Ustawić wyłącznik w pozycji (I): włącza się wentylator.

• Nacisnąć przycisk zaworu termicznego gazu i równocześnie naciskać, jeden lub więcej razy, zapalnik piezoelektryczny aż do zapalenia się płomienia.

• Przytrzymać naciśnięty przycisk zaworu termicznego gazu przez co najmniej 15 / 20 sekund, aż do całkowitego nagrzania termopary, a następnie zwolnić go: płomień pali się nadal.

Jeżeli po tych czynnościach nagrzewnica nie działa, należy się zapoznać z punktem “NIEPRAWIDŁOWOŚCI DZIAŁANIA, PRZYCZYNY I ŚRODKI ZARADCZE” i znaleźć przyczynę braku działania.

ZATRZYMANIE

W celu zatrzymania urządzenia należy ustawić wyłącznik w pozycji “0”: płomień gaśnie, a silnik wentylatora natychmiast przestaje działać.

Na koniec należy zamknąć zawór zasilania gazem i wyłączyć odłącznik.

Uwaga

WENTYLACJA

zwykłe wentylatory: wystarczy nie podłączać przewodu gazu i uruchomić urządzenie naciskając wyłącznik w pozycji (I).

Przed ponownym włączeniem nagrzewnicy powietrza odczekać 2 minuty w celu całkowitego ostygnięcia termopary.

Jeżeli nagrzewnica nie jest wykorzystywana w sposób ciągły, należy za każdym razem wyłączyć nagrzewnicę zamykając najpierw zawór zasilania gazem, a następnie naciskając wyłącznik (9) lub działając na termostat. W ten sposób zużywa się gaz pozostały w przewodzie zasilającym nagrzewnicę i unika się powolnego uchodzenia gazu lub nagłego ujścia w przypadku późniejszego usunięcia przewodu gazu.

Nagrzewnice powietrza mogą być również wykorzystywana jak

TRANSPORT I PRZEMIESZCZANIE

Nagrzewnicę powietrza można podnosić i transportować

korzystając z odpowiedniego uchwytu.

Uwaga

Przed przemieszczeniem urządzenia należy:

• Zatrzymać urządzenie zgodnie ze wskazówkami podanymi w punkcie “ZATRZYMANIE”;

• Odłączyć zasilanie elektryczne wyjmując wtyczkę z gniazdka prądowego;

• Zamknąć zawór odcinający gazu i odłączyć przewód gazu;

• Poczekać, aż nagrzewnica ostygnie.

W czasie transportu i/lub przechowywania upewnić się, czy zespół zaworu gazu i przewody gazu nie są narażone na ewentualne uderzenia ani żadnego rodzaju uszkodzenia.

KONSERWACJA

Dla zapewnienia sprawnego działania urządzenia należy okresowo czyścić silnik wentylatora, kratkę zasysania, komorę spalania i palnik, usuwając wszelkie ewentualne ciała obce.

Uwaga

Przed rozpoczęciem jakichkolwiek prac konserwacyjnych należy:

• Zatrzymać urządzenie zgodnie ze wskazówkami podanymi w punkcie “ZATRZYMANIE”;

• Odłączyć zasilanie elektryczne wyjmując wtyczkę z gniazdka prądowego;

• Zamknąć kurek odcinający gaz;

Uwaga

• Poczekać, aż nagrzewnica ostygnie.

Nieprawidłowe czyszczenie nagrzewnicy może spowodować szkody rzeczowe i/lub obrażenia cielesne.

Page 36

NIEPRAWIDŁOWOŚCI DZIAŁANIA, PRZYCZYNY I ŚRODKI ZARADCZE

NIEPRAWIDŁOWOŚCI DZIAŁANIA

• Nagrzewnica nie uruchamia się i wentylator nie rozpoczyna pracy

• Nagrzewnica nie uruchamia się i zatrzymuje się, podczas gdy wentylator pracuje nadal

• Nagrzewnica nie wyłącza się po wykonaniu procedury "ZATRZYMANIE"

• Hałas lub wibracje wentylatora

Jeżeli opisane kontrole i środki zaradcze nie pozwoliły na ustalenie przyczyny nieprawidłowości działania, należy się skontaktować z najbliższym autoryzowanym punktem sprzedaży lub serwisu

• Brak zasilania elektrycznego

• Nieprawidłowa pozycja wyłącznika głównego • Wybrać prawidłową pozycję

• Niewystarczające zasilanie gazem

• Zadziałanie termostatu zabezpieczającego z powodu przegrzania komory spalania

• Uszkodzony termostat zabezpieczający

• Termopara nie nagrzewa się, a zawór termiczny gazu zamyka się

• Termopara jest uszkodzona

• Elektrozawory nie zamykają się z powodu części i/lub osadów

• Ciała obce osadzone na łopatkach wentylatora • Usunąć ciała obce

• Za mały przepływ powietrza

PRZYCZYNY POSTĘPOWANIE

• Sprawdzić charakterystyki zasilania elektrycznego

• Sprawdzić podłączenia elektryczne

• Sprawdzić stan bezpiecznika

• Sprawdzić butlę z gazem

• Sprawdzić linię zasilania gazem i usunąć ewentualne pozostałości, które blokują przepływ gazu

• Sprawdzić regulator ciśnienia i ewentualnie wymienić go

• Sprawdzić, czy kratki zasysania i wylotu nie są zatkane

• Sprawdzić, czy pomieszczenie jest dobrze przewietrzane

• Sprawdzić, czy ogrzane powietrze może się swobodnie wydostawać na zewnątrz

• Sprawdzić, czy natężenie przepływu i ciśnienie gazu nie są zbyt duże

• Sprawdzić zapalnik piezoelektryczny i podłączenie elektryczne - ewentualnie wymienić

• Sprawdzić ustawienie elektrody zapłonowej

• Sprawdzić termostat i wymienić go, jeżeli to konieczne

• Powtórzyć operację uruchomienia i przytrzymać naciśnięty przycisk zaworu termicznego gazu przez co najmniej 30 sekund

• Sprawdzić ustawienie termopary

• Wyjąć termoparę i oczyścić ją

• Sprawdzić termoparę i ewentualnie wymienić ją

• Odciąć zasilanie gazem, pozwolić na wypalenie się gazu znajdującego się w wężu i zwrócić się do Serwisu

• Usunąć wszelkie możliwe przeszkody utrudniające przepływ powietrza

• Płomień się nie zapala

Page 37

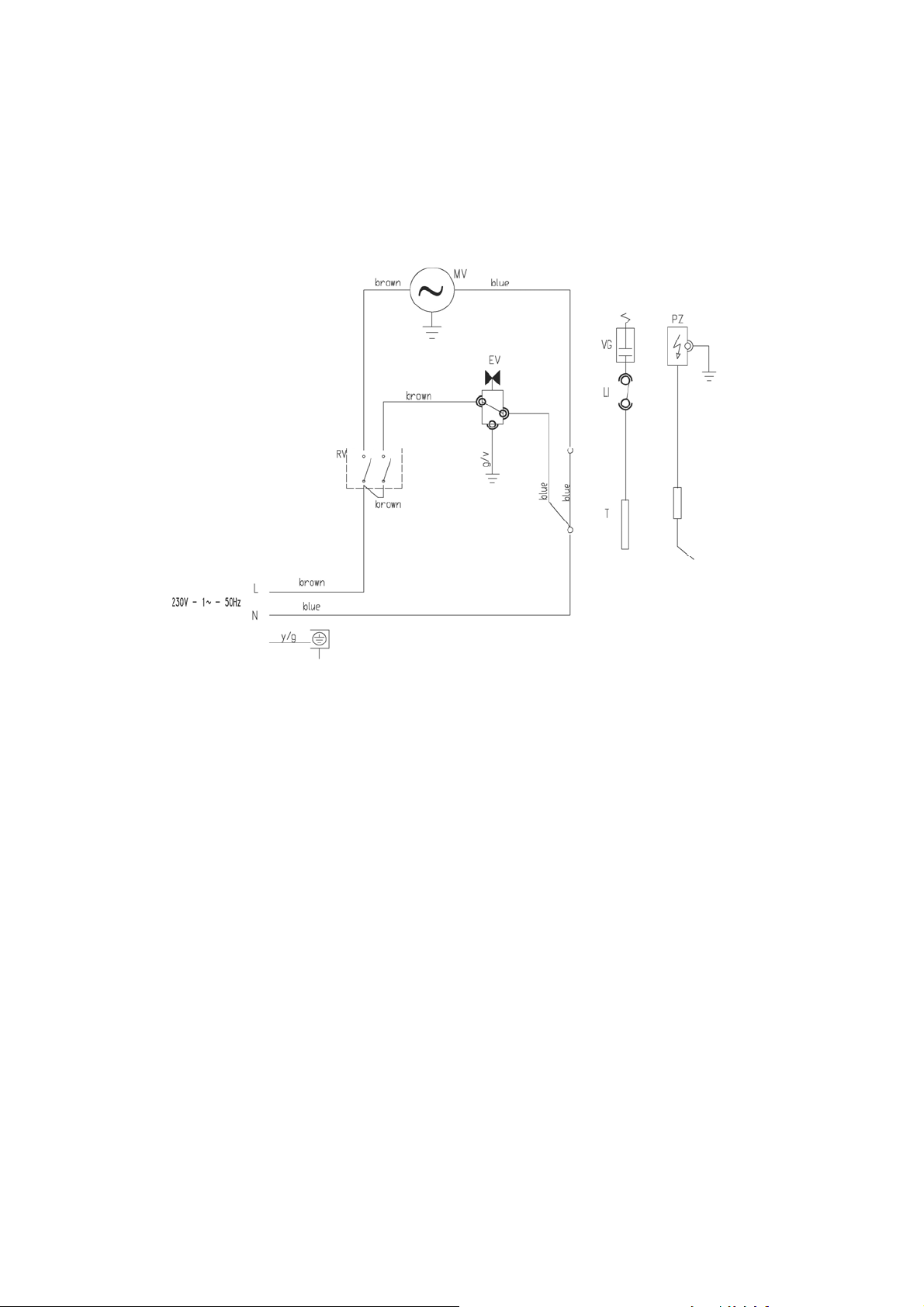

SCHEMA ELETTRICO - SCHEMA ELECTRIQUE -SCHALTPLAN - WIRING DIAGRAM - ESQUEMA ELETRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА - ELEKTRISCH SCHEMA - SCHEMAT ELEKTRYCZNY

MV MOTORE VENTILATORE

MOTEUR DU VENTILATEUR VENTILATORMOTOR FAN MOTOR MOTOR VENTILADOR ДВИГАТЕЛЬ ВЕНТИЛЯТОРА VENTILATORMOTOR SILNIK WENTYLATORA

RV INTERRUTTORE RISCALDAMENTO INTERRUPTEUR CHAUFFAGE SCHALTER HEIZUNG HEATING SWITCH INTERRUPTOR DE LA CALEFACCIÓN ВЫКЛЮЧАТЕЛЬ НАГРЕВА SCHAKELAAR VERWARMING WYŁĄCZNIK OGRZEWANIA

EV ELETTROVALVOLA GAS ELECTROVANNE GAZ GASMAGNETVENTIL GAS SOLENOID VALVE ELECTROVÁLVULA GAS ГАЗОВЫЙ ЭЛЕКТРОКЛАПАН MAGNEETKLEP GAS ZAWÓR ELEKTROMAGNETYCZNY GAZU

LI TERMOSTATO DI SICUREZZA THERMOSTAT DE SURCHAUFFE SICHERHEITSTHERMOSTAT OVERHEAT THERMOSTAT TERMOSTATO DE SEGURIDAD ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ VEILIGHEIDSTHERMOSTAAT TERMOSTAT ZABEZPIECZAJĄCY

VG VALVOLA GAS TERMICA MANUALE SOUPAPE GAZ THERMIQUE MANUELLE HANDBETÄTIGTES THERMOVENTIL THERMAL MANUAL GAS VALVE VÁLVULA DE GAS TÉRMICA MANUAL РУЧНОЙ ГАЗОВЫЙ ТЕРМОКЛАПАН HANDBEDIENDE THERMISCHE GASKLEP RĘCZNY ZAWÓR TERMICZNY GAZU

PZ ACCENDITORE PIEZOELETTRICO ALLUMEUR PIEZO-ELECTRIQUE PIEZO-ZÜNDER PIEZOIGNITER ENCENDEDOR PIEZOELÉCTRICO ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ЗАПАЛЬНИК PIEZOELEKTRISCHE ONTSTEKER ZAPALNIK PIEZOELEKTRYCZNY

T TERMOCOPPIA THERMOCOUPLE THERMOELEMENT THERMOCOUPLE TERMOPAR ТЕРМОПАРА THERMOKOPPEL TERMOPARA

Page 38

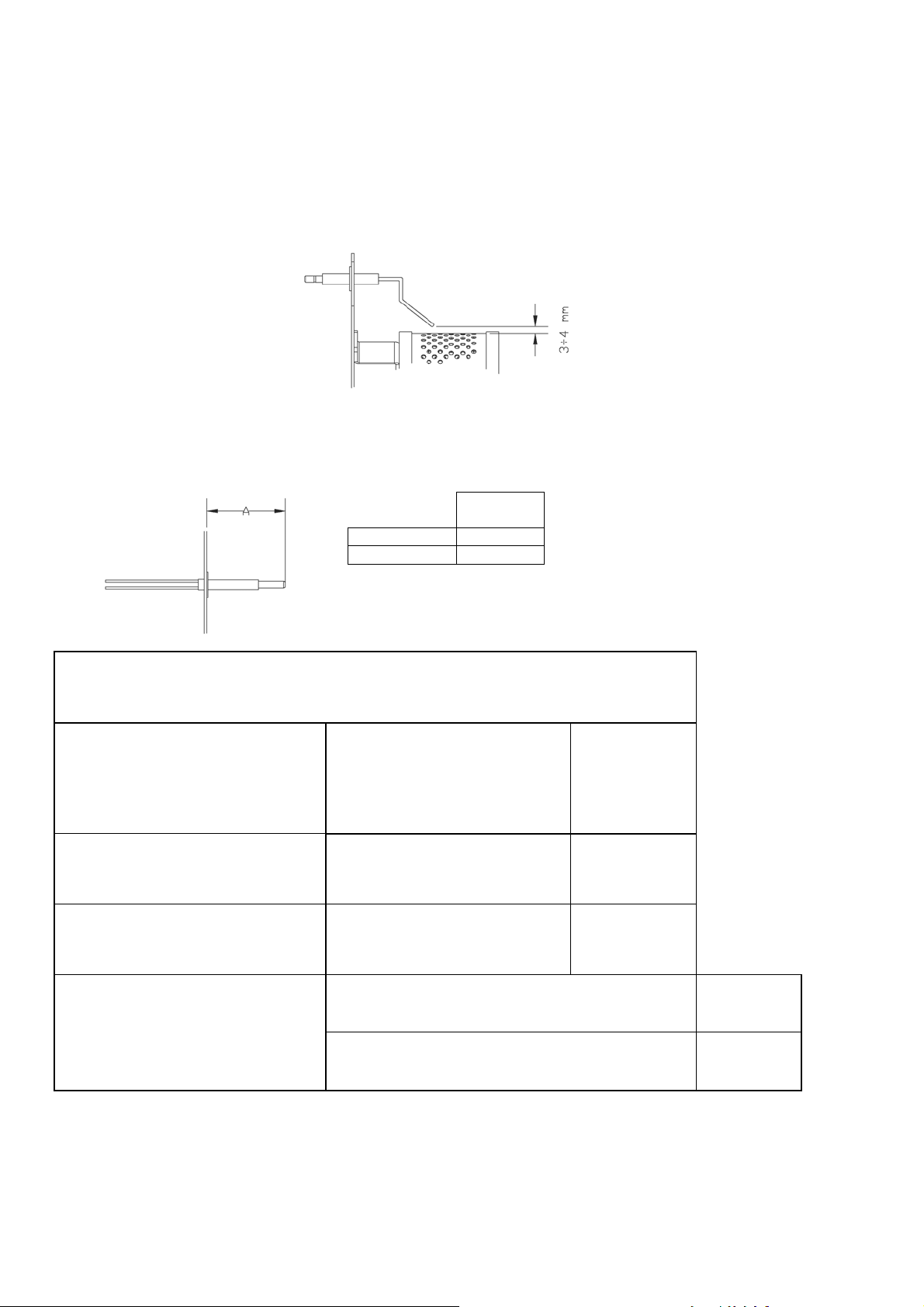

SCHEMA REGOLAZIONE ELETTRODO ACCENSIONE - SCHEMA DE REGLAGE DE L'ELECTRODE D'ALLUMAGE - SCHEMA FÜR DIE EINSTELLUNG DER ZÜNDELEKTRODE - IGNITION ELECTRODE SETTING DIAGRAM - ESQUEMA DE REGULACIÓN DEL ELECTRODO DE ENCENDIDO - СХЕМА РЕГУЛИРОВКИ ЭЛЕКТРОДА ЗАЖИГАНИЯ - AFSTELSCHEMA ONTSTEKINGSELEKTRODE - SCHEMAT REGULACJI ELEKTRODY ZAPŁONOWEJ

SCHEMA REGOLAZIONE TERMOCOPPIA - SCHEMA DE REGLAGE DU THERMOCOUPLE - SCHEMA FÜR DIE EINSTELLUNG DES THERMOELEMENTS - THERMOCOUPLE SETTING DIAGRAM - ESQUEMA DE REGULACIÓN DEL TERMOPAR - СХЕМА РЕГУЛИРОВКИ ТЕРМОПАРЫ - AFSTELSCHEMA THERMOKOPPEL - SCHEMAT REGULACJI TERMOPARY

[mm] SG 40M C 50,5 SG 80M C 50,5

DESTINAZIONE EUROPEA – DESTINATION EUROPÉENNE

BESTIMMUNGSGEBIET EUROPA – EUROPE

DESTINO EUROPEO – ЕВРОПЕЙСКАЯ СТРАНА НАЗНАЧЕНИЯ – EUROPESE

BESTEMMING – PRZEZNACZENIE-EUROPA

Paese - Pays Land - Country País - Страна Land - Kraj

Categoria - Catégorie Kategorie - Category Categoría - Категория Categorie - Kategoria Tipo di gas - Type de gaz Gasart - Gas type Tipo de gas - Тип газа Gastype - Typ gazu

Pressione gas - Pression gaz Gasdruck - Gas pressure Presión de gas - Давление газа Gasdruk - Ciśnienie gazu

AL - AT - BE - BG - CH - CY - CZ -

DE - DK - EE - ES - FI - GR - HU - HR

- IE - IS - IT - LT - LU - LV - MK - MT NO - NL - RO - SE - SI - SK - TR

3B/P

G 30 / G 31 G 31

0,3 bar SG 40M C

0,3 ÷ 0,7 bar SG 80M C

Tab. I

FR - GB - PL - PT

Page 39

CARATTERISTICHE TECNICHE - CARACTERISTIQUES TECHNIQUES TECHNISCHE DATEN - TECHNICAL SPECIFICATIONS CARACTERÍSTICAS TÉCNICAS - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TECNISCHE GEGEVENS - CHARAKTERYSTYKI TECHNICZNE

Potenza termica nominale – Puissance thermique nominale Wärmeleistung bewertet – Nominal heating output Potencia termica nominal - Тепловая Номинальная мощность Nominal thermisch vermogen – Moc cieplna znamionowa

Potenza termica misurata – Puissance thermique mesurè Gemessen Wärmeleistung – Measured heating output Potencia termica medidol - Тепловая мощность измерения Gemeten thermisch vermogen – Moc cieplna zmierzona

Consumo – Consommation - Brennstoffverbr. – Consumption Consumo - Расход - Verbruik - Zużycie

SG 40M C SG 80M C

Hs [kW] 10,0 11,0 – 18, 0

Hs [kW] 11,0 11,0 – 18, 0

[kW] 8,92 10,16 - 16,57

[kcal/h] 7.671 8740 - 14259

[kW] 9,71 11,06 - 18,03

[BTU/h] 33.392 38045 - 62027

[m3/h] 0,36 0,40 – 0,66

[kg/h] 0,653 0,744 - 1,213

[kW] 9,86 10,41 - 17,13

[kcal/h] 8.480 8951 - 14731

[kW] 10,70 11,29 - 18,58

[BTU/h] 36.799 38841 - 63925

G 31 - PROPANE

G 30 - BUTHANE

Consumo - Consommation Brennstoffverbr. - Consumption Consumo - Расход - Verbruik - Zużycie

Pressione gas - Pression gaz - Betriebs druck - Gas pressure Presión gas - Давление газа - Gasdruk - Ciśnienie gazu

Portata d'aria - Débit d'air - Nenn-Lufleistung - Air output Capacidad aire - Мощность подачи воздуха -Luchtdebiet - Natężenie przepływu powietrza

Protezione IP - Protection IP - Schutz IP - IP protection Protección IP - Класс защиты IP - IP-bescherming - Stopień ochrony IP

Temperatura min. di servizio - Température min. de service - Min. Service-Temperatur Min. service temperature - Temperatura mín. de servicio - Минимальная рабочая температура - Min. bedrijfstemperatuur - Min. temperatura eksploatacji Temperatura max. di servizio - Température max. de service - Max. Service-Temperatur Max. service temperature - Temperatura máx. de servicio - Максимальная рабочая температура - Max. bedrijfstemperatuur - Maks. temperatura eksploatacji

Tipo - Type - Typ – Type - Tipo – Тип - Type - Typ A3 A

Fase – Phase - Phase – Phase Fase - Число фаз - Fase - Faza

Alimentazione elettrica - Alimentatione électrique Netzanscluss - Power supply Alimentación eléctrica - Электропитание - Elektrische voeding - Zasilanie elektryczne

Potenza elettrica totale - Puissance électrique - Leistunsaufnahme - Total power consumption Potencia eléctrica total - Полная электрическая мощность - Opgenomen vermogen Całkowita moc elektryczna

Assorbimento elettrico – Puissance absorbée – Stromaufnahme – Current draw Absorción eléctrica – Потребление электроэнергии - Absorptiestroom - Pobór prądu

Temperatura uscita aria – Temperature sortie air Luftaustrittstemperatur - Air outlet temperature Temperature de salida de aire - Температура воздуха на выходе Uitgangstemperatuur lucht - Temperatura powietrza powietrza Na wylocie Livello sonoro a 1 m - Niveau sonore à 1 m - Geraüschspegel a 1 m - Noise level at 1 m Nivel sonoro a 1 m - Уровень шума на расстоянии 1 м - Geluidsniveau op 1 m Poziom hałasu w odległości 1 m

Dimensioni L x P x A - Dimensions L x P x H - Masse H x B x T - Dimensions L x W x H Dimensiones L x P x A - Размеры Ш х Г х В - Afmetingen L x B x H - Wymiary dł. x gł. x wys.

Peso – Poids - Gewicht – Weight - Peso – Вес - Gewicht - Ciężar [kg] 5 5,5

Tensione – Tension –Spannung Voltage - Ténsion -Напряжение Spanning - Napięcie Frequenza – Fréquence Frequenz - Frequency Frecuencia - Частота Frequentie - Częstotliwość

20°C / 1,5 m [°C] 35 35

[m3/h] 0,29 0,31 – 0,50

[kg/h] 0,728 0,768 - 1,264

[bar] 0,3 0,3 - 0,7

/h] 420 520

IP X4D IP X4D

[°C] -20 -20

[°C] 40 40

1 1

[V] 230 230

[Hz] 50 50

[W] 46 50

[A] 0,30 0,40

[dBA] 65 67

[mm] 367 x 180 x 280 425 x 180 x 280

Page 40

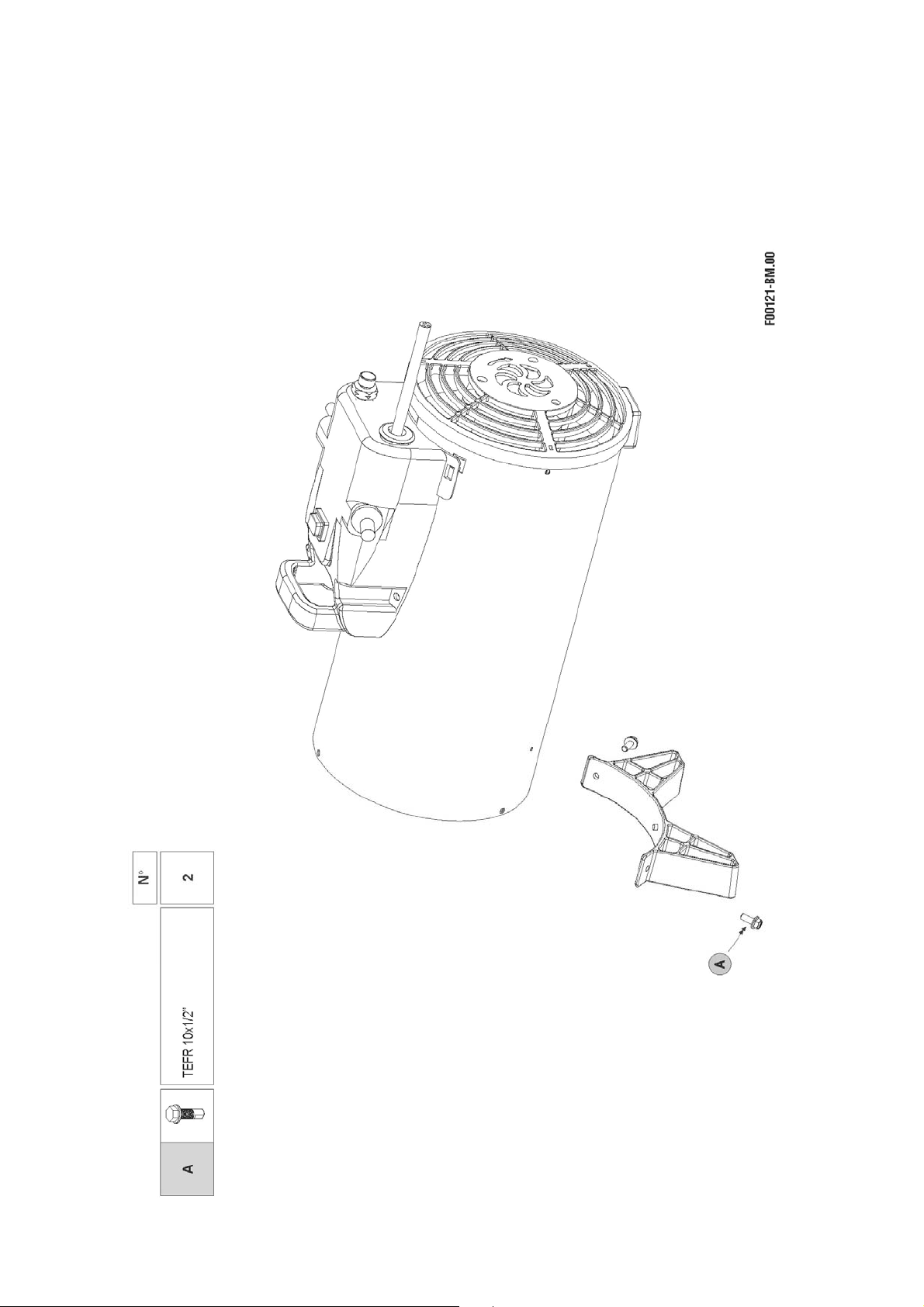

ISTRUZIONE DI MONTAGGIO PIEDE - NOTICE DE MONTAGE DU PIED - ANLEITUNG FÜR DIE MONTAGE DES FUSSES - FOOT ASSEMBLING INSTRUCTION - INSTRUCCIONES DE MONTAJE DEL PIE ИНСТРУКЦИИ ПО МОНТАЖУ НОЖКИ - MONTAGE-INSTRUCTIE VOETSTUK - INSTRUKCJA MONTAŻU NÓŻKI
