Oki Teriostar LP-2060-MF quick start Guide [de]

Großformatdrucker

Teriostar Reihe LP-2060

Multifunktionsmodell

LP-2060-MF

Kurzanleitung

U10000153500 Rev. 2 Dezember, 2017

Einleitung

Dieser Drucker ist ein Teriostar-Großformatdrucker der LP-2060-Serie.

Diese Anleitung beschreibt die grundlegenden Bedienfunktionen für dieses Modell.
Detaillierte Informationen nden Sie im Benutzerhandbuch auf der mitgelieferten CD-ROM.
Bewahren Sie diese Anleitung an einem Ort auf, wo Sie sie leicht nden und lesen können, wenn
erforderlich.

Inhaltsverzeichnis

Die Stromversorgung Ein-/Ausschalten ……… 3

Stromversorgung Ein ………………………………… 3

Stromversorgung Aus ………………………………… 3

Modus-Tasten ………………………………… 3

Ersetzen des Papiers …………………………… 4

Ersetzen der Tonerkassette …………………… 6

Ersetzen des Resttonerbehälters …………… 8

Ersetzen der Trommeleinheit ………………… 10

Ersetzen der Prozesskassette ………………… 12

Teile-Bezeichnungen ………………………… 14

Papierstaus …………………………………… 16

Kopiert ………………………………………… 20

Bilder (Dokumente) auf einen Computer
importieren …………………………………… 21

Betrieb des Druckers vom Computer aus …… 23

Fehlerbehebung ……………………………… 24

Wenn eine Fehlermeldung erscheint ……………… 24

Streifen auf einem Ausdruck ……………………… 24

Zeit bis zum Wechsel in den Stromsparmodus ändern

Automatischer Papierschnitt nach einer

bestimmten Zeit …………………………………… 24

Automatischer Papierschnitt nach dem Önen und

Schließen der Tür …………………………………… 25

Druckdichte ändern ………………………………… 25

Falten im Transparentpapier ……………………… 25

Papier passend zu den Druckdaten auswählen …… 25

Fehlender Druck oder langsamer Datenempfang … 26

Kundendienstvertretung ……………………… 29

Entsorgungsmethode ……………………………… 29

… 24

Die Stromversorgung Ein-/Ausschalten

Stromversorgung Ein

12

Stromversorgung Aus

1

1 Sek. oder länger

drücken

2

Modus-Tasten

zTaste COPY (KOPIEREN)

Wechselt in den Kopiermodus. Die Lampe an der
linken Seite der Taste leuchtet. Für Einzelheiten lesen
Sie bitte das zusätzliche Benutzerhandbuch für den

multifunktionalen Druckbetrieb.

zTaste SUBMIT (ÜBERTRAGEN)

Wechselt in den Submission-Modus. Die Lampe an der
linken Seite der Taste leuchtet. Für Einzelheiten lesen
Sie bitte das zusätzliche Benutzerhandbuch für den

multifunktionalen Druckbetrieb.

zTaste SCAN (SCANNEN)

Wechselt in den Scan-Modus. Die Lampe an der
linken Seite der Taste leuchtet. Für Einzelheiten lesen
Sie bitte das zusätzliche Benutzerhandbuch für den

multifunktionalen Druckbetrieb.

zTaste PRINT (DRUCKEN)

Wechselt in den Druckmodus und ermöglicht das
Drucken.

zTaste MENU (MENÜ)

Wechselt in den Menü-Modus und ermöglicht die
Spezizierung der Druckereinstellungen.

3

Ersetzen des Papiers

2

1

5

6

3

4

JANEIN

7

4

TErsetzen des Papiers

8

10

Ca. 90°

11

60 cm
(23.63 inches)

9

5

Ersetzen der Tonerkassette

2

1

4

x10

x10

5

3

6

6

7 8

Entsorgung von leeren Tonerkassetten

TErsetzen der Tonerkassette

Legen Sie die gebrauchte Tonerkassette in die in der Schachtel der neuen Tonerkassette mitgelieferte
Tüte, und entsorgen Sie sie entsprechend den lokalen Vorschriften.

7

Ersetzen des Resttonerbehälters

x10

1 2

3

①

②

4

8

TErsetzen des Resttonerbehälters

5

6

7

①

②

Entsorgung der gebrauchten Tonerbehälter

Entsorgen Sie gebrauchte Tonerbehälter entsprechend den lokalen Bestimmungen.

9

Ersetzen der Trommeleinheit

1

Sek. oder länger

1

2

drücken

5

6

3

4

7

10

11

TIPP

12

13

TErsetzen der Trommeleinheit

14

Die Trommeleinheit kann in beiden

Richtungen eingesetzt werden.

Falls Linien oder andere Defekte auf

dem Ausdruck zu sehen sind, könnte
das Umkehren der rechten und der
linken Seite der Trommeleinheit das
Problem lösen.

11

Ersetzen der Prozesskassette

1

Sek. oder länger

1

2

drücken

5

6

3

4

7

8

9

12

10

①

②

11

TErsetzen der Prozesskassette

③

14

12

15

①

13

②

①

③

②

13

16

Teile-Bezeichnungen

Vorderseite

Tonertür

Scannerabdeckung

Dokumententisch

Vordertür

Schublade für Rollen 1 und 2

Schublade für Rollen 3 und 4

14

Rückseite

TTeile-Bezeichnungen

Papierausgabeschlitz

Verriegelungstaste

Fusiereinheit-Schublade

Filterabdeckung

Resttonertür

Prozesskassettenschublade

Papierausgabeabdeckung

15

Papierstaus

Zur Fehlerbehebung wird die Tür, die in
Zusammenhang mit dem Papierstau steht,
angezeigt.
Önen Sie diese Tür und unternehmen Sie die
geeigneten Schritte, um den Papierstau zu
entfernen.

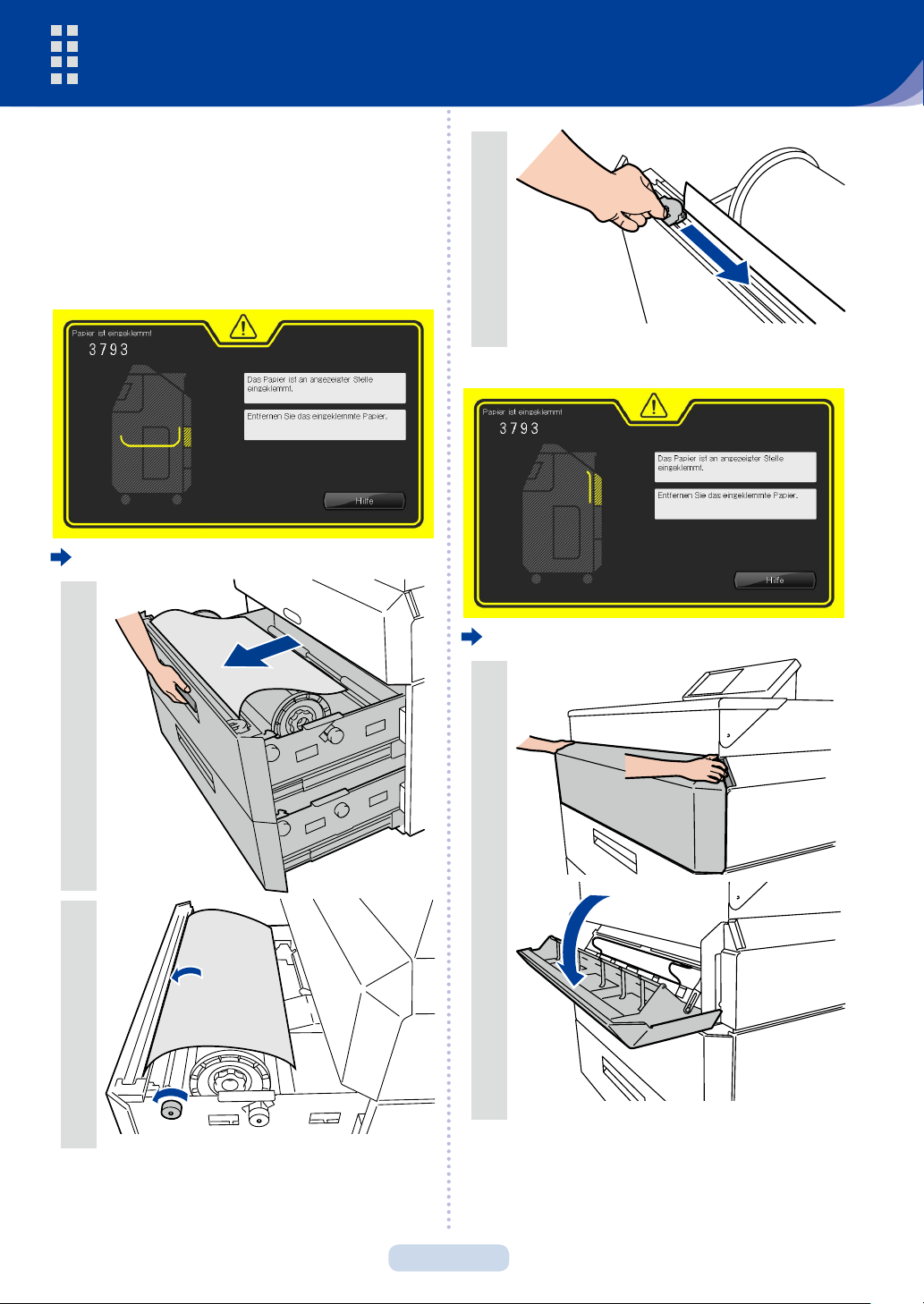

Papierstau an der Rollenpapierschublade

3

2

1

Papierstau an der Vordertür

1

16

TPapierstaus

2

3

2

Wenn Sie das Papier nicht leicht
herausziehen können:

②

①

Papierstau an der Fusiereinheit

1

3

17

TPapierstaus

Papierstau an der Rollenpapierschublade

oder an der Vordertür

3

2

1

4

5

18

6

TPapierstaus

7

8

2

3

4

Original-Stau

1

5

19

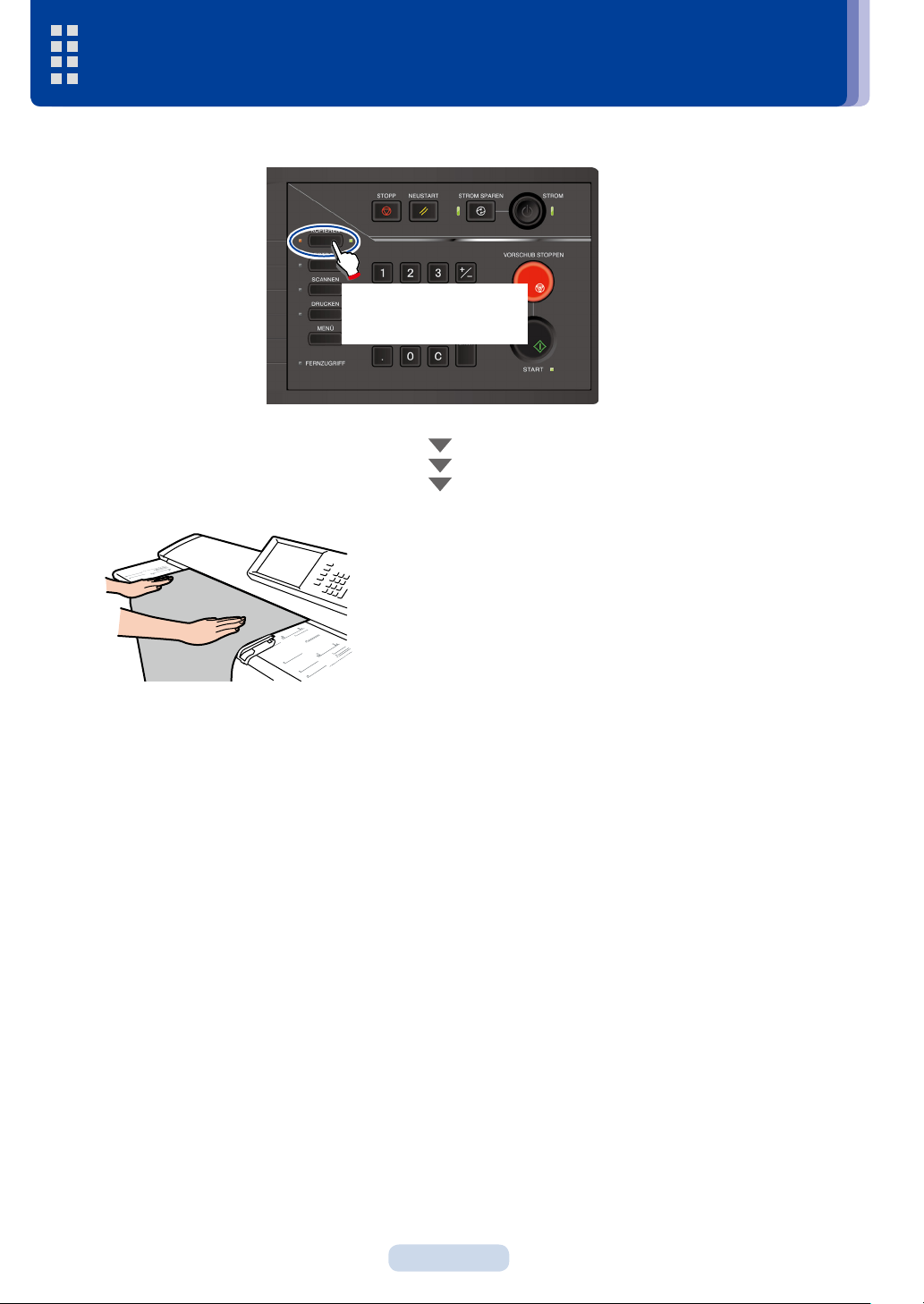

Kopiert

Drücken Sie COPY

(KOPIEREN)

Legen Sie das Original ein

Positionieren Sie das Original mit der Schriftseite nach unten.
Setzen Sie es an die Breitenführung des Originals angepasst
in den Drucker ein. Das eingelegte Original wird automatisch
in den Drucker gezogen und eingestellt.

20

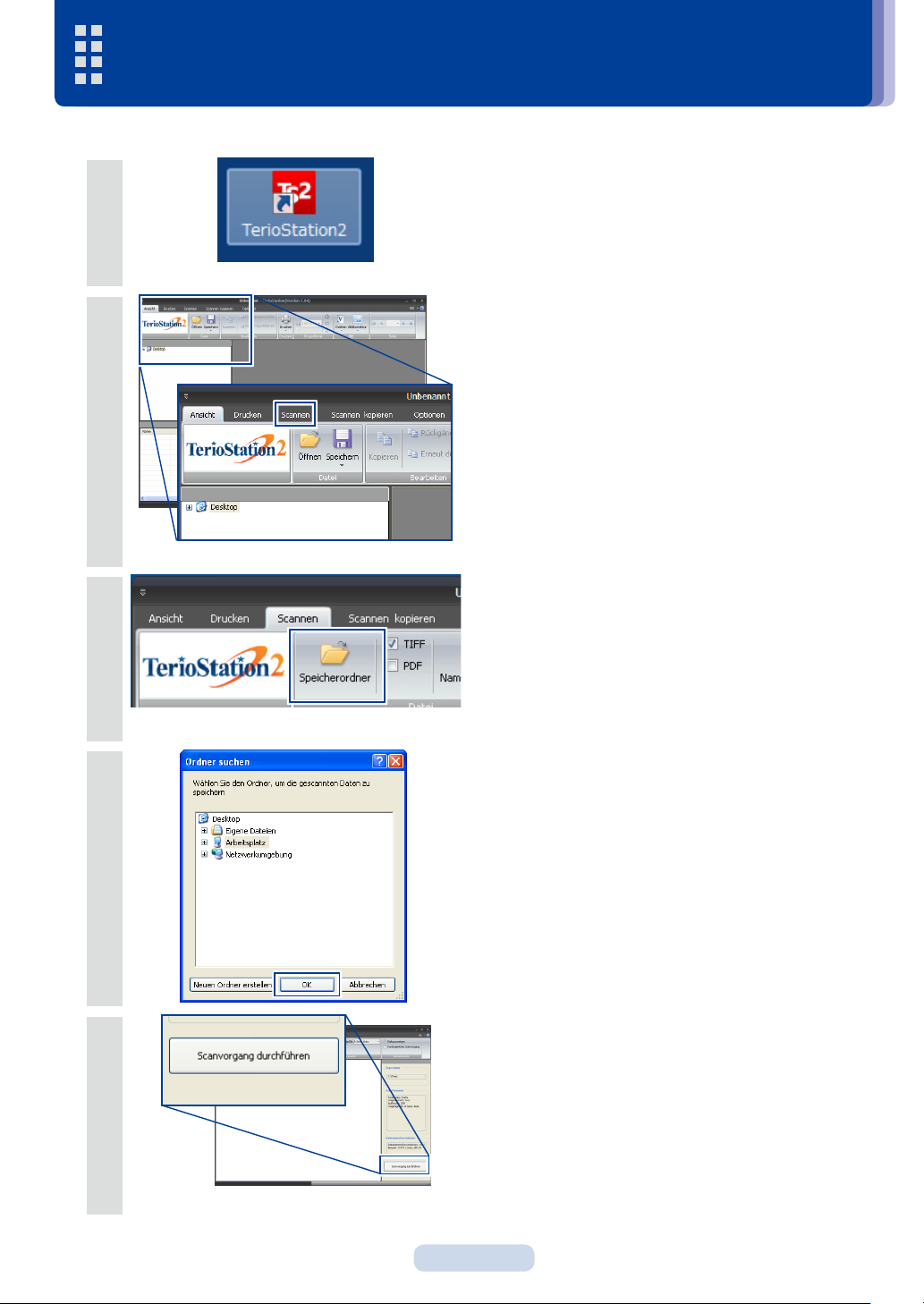

Bilder (Dokumente) auf einen Computer importieren

Doppelklicken Sie auf TerioStation2.

1

Klicken Sie auf die Registerkarte Scannen.

2

Klicken Sie auf Speicherordner.

3

4

5

Wählen Sie den Zielordner, um die gescannten
Daten zu speichern. Klicken Sie auf OK.

Klicken Sie auf Scanvorgang duechführen.

21

TBilder (Dokumente) auf einen Computer importieren

6

7

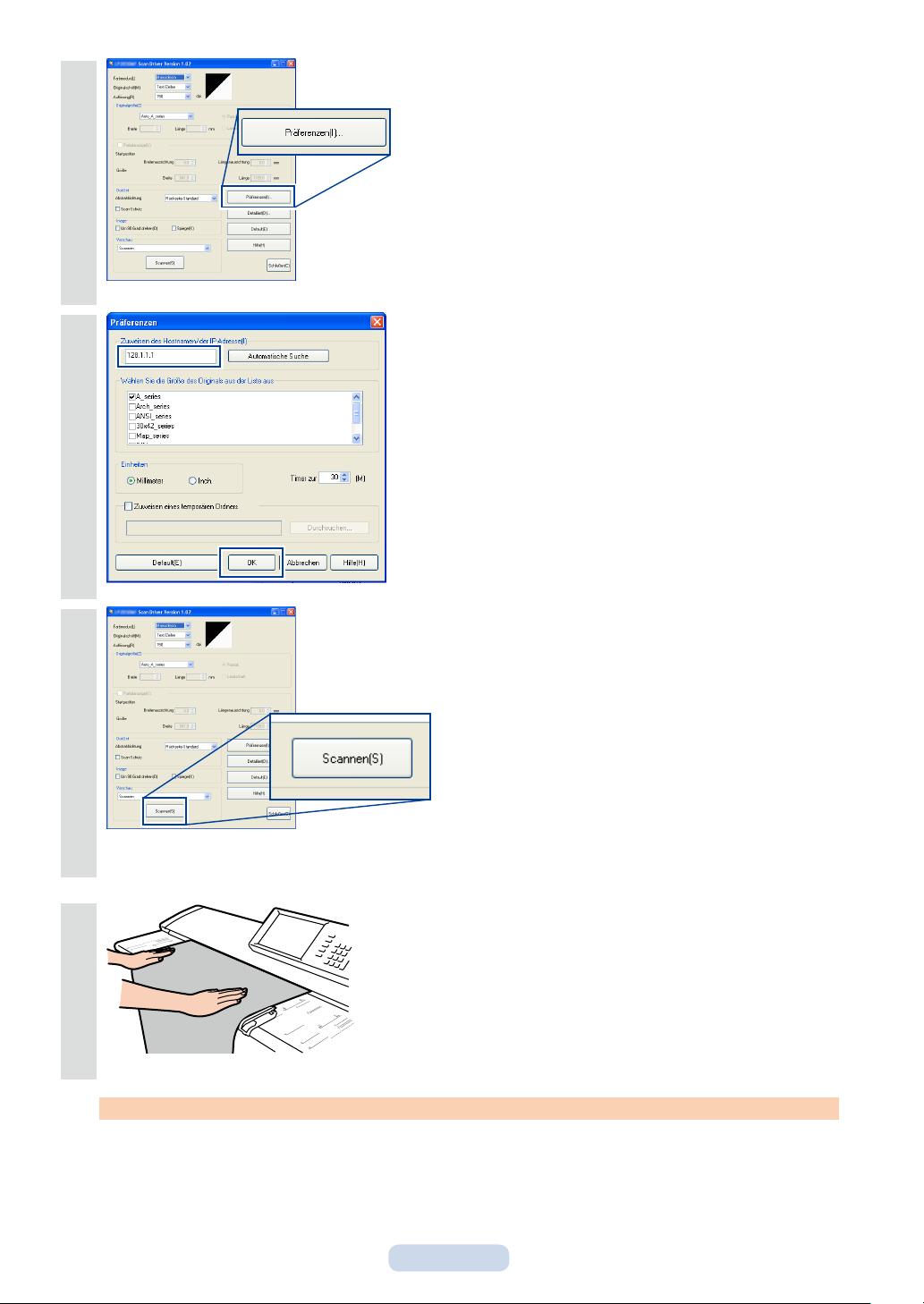

Klicken Sie auf Präferenzen.

Geben Sie die IP-Adresse des Druckers im Feld
Zuweisen des Hostnamen/der IP-Adresse ein.
Klicken Sie auf OK.

Legen Sie die Scanparameter fest, und klicken Sie

8

auf Scannen.

Legen Sie das Original ein.

9

Wichtig

Wenn „Scanner ist in einem anderen Modus in Betrieb" angezeigt wird, drücken Sie SCAN auf dem

Bedienfeld.

22

Betrieb des Druckers vom Computer aus

Önen Sie den Webbrowser und geben Sie „http://(die am Drucker eingestellte IP-

1

Adresse)“ in die Adresszeile ein Drücken Sie Enter (Eingabe).

Klicken Sie auf Deutsch.

2

Klicken Sie auf einen Punkt des linken Menüs, um die Einstellungen oder den

3

Druckerstatus zu überprüfen.

23

MENÜ

MENÜ

Fehlerbehebung

Wenn eine Fehlermeldung erscheint

Unternehmen Sie die Schritte gemäß der Anweisung
auf dem Bedienfeld.
Oder lesen Sie Benutzerhandbuch für den

grundlegenden Druckbetrieb, Kapitel 5.

Streifen auf einem Ausdruck

Ersetzen Sie die Prozesskassette. (& Seite 12)

Zeit bis zum Wechsel in den Stromsparmodus ändern

Stellen Sie die Zeit bis zum Stromsparmodus im
Geräte-Menü ein.

Geräte

Automatischer Papierschnitt nach einer bestimmten Zeit

Oberschnitt-Timer im Geräte-Menü einstellen.

Geräte

Oberschnitt-Timer Rolle 1

oder

Oberschnitt-Timer Rolle 2

oder

Oberschnitt-Timer Rolle 3

oder

Oberschnitt-Timer Rolle 4

Aus

oder

Zeit bis zum Stromsparmodus

15 Minute n

oder

30 Minuten

oder

60 Minuten

oder

90 Minuten

oder

235 Minuten

30 Minuten

oder

1 Stunde

oder

2 Stunden

oder

4 Stunden

oder

1 Minute

oder

5 Minuten

oder

10 Minuten

24

MENÜ

MENÜ

MENÜ

MENÜ

TFehlerbehebung

Automatischer Papierschnitt nach dem
Önen und Schließen der Tür

Stellen Sie Oberschnitt bei geöneter Tür im
Geräte-Menü auf Ein.

Geräte

Oberschnitt bei geöneter Tür

Ein

Druckdichte ändern

Druckdichte im Geräte-Menü einstellen.

Falten im Transparentpapier

Stellen Sie die Feuchtigkeit für Transparentpapier
im Geräte-Menü auf Hohe Feuchtigkeit ein.

Geräte

Feuchtigkeit für Transparentpapier

Hohe Feuchtigkeit

Papier passend zu den Druckdaten auswählen

Wählen Sie im Papierversorgungsmodus
Optimalaus.

Geräte

Druckdichte

Niedrig

oder

Leicht verringert

oder

Normal

oder

Leicht erhöht

oder

Hoch

PDL-Einstellung

Port und Format auswählen

Papier-Parameter

Papierversorgungsmodus

Optimal

25

TFehlerbehebung

Fehlender Druck oder langsamer Datenempfang

Ändern Sie die Einstellungen des Treibers.

Önen Sie im Startmenü Geräte und

1

Drucker.

Klicken Sie mit der rechten Maustaste auf

2

das Symbol OKI LP-2060 und klicken Sie
auf Druckereinstellungen.

Klicken Sie auf Ändern im

4

Treiberbetriebsmodus.

Ändern Sie die Auswahl der

5

Ausgabebearbeitung von Von dem
Drucker verarbeitet auf Von dem
Computer verarbeitet. Klicken Sie auf
OK.

Klicken Sie auf die Registerkarte Option.

3

26

TFehlerbehebung

Klicken Sie auf Übernehmen.

6

Klicken Sie auf OK.

7

Bleibt das Problem bestehen:

Führen Sie die Schritte1 bis 4 aus und

1

önen Sie den Treiberbetriebsmodus.

Drucken.

8

Bleibt das Problem bestehen, nehmen Sie
folgende Einstellungen vor.

Stellen Sie die Auösung des Druckers auf

2

200 dpi oder 100 dpi ein. Klicken Sie auf
OK.

27

TFehlerbehebung

Klicken Sie auf Übernehmen.

3

Klicken Sie auf OK.

4

Drucken.

5

Die Benutzerhandbücher und die Treiber benden sich auf der mitgelieferten CD-ROM.

28

Kundendienstvertretung

OKI Data Infotech betreut Sie, um sicherzustellen, dass Sie möglicht viel von Ihrem Teriostar-Drucker
der LP-2060-Serie haben. Wenden Sie sich für Einzelheiten an Ihren Händler oder an die nächst
gelegene Kundendienstvertretung.
http://www.okidata-infotech.com/distributors/index.html

Entsorgungsmethode

Entsorgen Sie gebrauchte Tonerkassetten und Tonerbehälter entsprechend den lokalen
Bestimmungen.

29

Dieses Gerät wurde getestet und normgerecht mit den Grenzwerten für Digitalgeräte der Klasse A gemäß
Abschnitt 15 der FCC-Vorschriften befunden. Diese Grenzwerte dienen dem Schutz vor schädlichen
Funkstörungen, wenn das Gerät in gewerblichen Bereichen genutzt wird.
Dieses Gerät erzeugt, nutzt und strahlt möglicherweise Hochfrequenzenergie aus. Wenn es nicht den
Anweisungen entsprechend installiert und eingesetzt wird, kann es zu Störungen im Funkverkehr führen.
Bei Betrieb dieses Geräts in einem Wohngebiet werden wahrscheinlich schädliche Störungen verursacht, die
in einem solchen Fall vom Benutzer auf eigene Kosten beseitigt werden müssen.

Per Gesetz muss die CE-Kennzeichnung, die angibt, dass die Produkte, die innerhalb der EU verkauft werden
den Anforderungen der EG-Richtlinien entsprechen, an den Produkten angebracht werden.
In welchem Umfang eine jede Richtlinie auf das Gerät angewandt wird, ist in der entsprechenden
Richtlinie ausdrücklich deniert. Unser Produkt der LP-2060-Serie entspricht der EMV-Richtlinie, der
Niederspannungsrichtlinie und der RoHS-Richtlinie.

Fragen zur CE-Kennzeichnung:

OKI Europe Ltd.
Wide Format Division

Siemensstrasse 9 , D-63263 Neu-Isenburg
Germany
Tel: [phone]
Fax: [phone]

OKI Data Infotech Corporation

8 Nakase 1-chome, Mihama-ku, Chiba-shi, Chiba 261-8507, Japan
Phone : [phone]
Fax : [phone]

1-8, Nakase, Mihama-ku, Chiba-shi, Chiba, 261-8507, Japan
TEL: [phone]

U10000153500 Rev. 2 Dezember, 2017
Copyright© 2016 OKI Data Infotech Corporation.
Alle Rechte vorbehalten.
Der Inhalt dieser Bedienungsanleitung kann ohne vorherige Ankündigung abgeändert werden.
