OJ Electronics OCC3, OCD3 User Manual

English

Type OCC3 / OCD3

USER MANUAL

57695 05/08 - (BJ)

Type: OCC3 / OCD3

Buttons

Display symbols

N

M

L

K

H

I

J

A: B: C: D:

E: F: G:

Pin button
adjust of
clock

On/off Reset to

factory
setting

Adjustment
down

OK ­accept

Adjustment upDisplay

H: I: J: K:

L: M: N:

Clock
function

Manual
mode

Time and
temperature

Day number

Heating on %

Monitoring
of switch-on
time

4-event symbol

1. Getting started

Introduction

The thermostat is capable of switching on your heating system at pre determined times on different days of the week. It is possible to set 4 periods called
events each day with different temperatures. From factory a default schedule is programmed suitable for most installations. Unless you change these
settings the thermostat will operate to this default program.

Working with lower temperatures during times that the room is unoccupied will lower your energy costs without reducing the comfort. The thermostat has an
adaptive function that automatically changes the start time of a heating period so that the desired temperature is reached at the time that you set. After 3
days the adaptive function has learned when the heating must be switched on.

The thermostat has a built-in temperature sensor and an externally temperature sensor. In this configuration the thermostat controls the temperature within
the room and use the externally temperature sensor as limit sensor avoiding too high or too low temperatures in the floor construction.

The thermostat has a pin button marked R, allowing you to reset the thermostat to factory settings. These are listed at the end of this manual with space for
you to record your own weekly schedule.

The display is backlit when operating the buttons. The heating element is switched off when the light is on in the display.

The heating system can be switched off on the built-in interrupter. The Microprocessor taking care of the time will still be supplied with power whereby time
and day will be maintained. When the heating is required and the thermostat is switched on, it will continue the 4-event programme based on present time
and day.

Setting the thermostat into operation

☞

☞

1-7

Press the UP ( ) or DOWN ( ) buttons to
select the correct time and press OK button ( ).

Then press the UP ( ) or DOWN ( ) button to
select the correct day and press OK ( ) button.

First time power is connected the clock and day will be flashing and must be set. If you need to
adjust the time of the thermostat at a later date, insert a pin into the hole for setting of time
and day. Adjustment must be made for summer and winter time.

Wake
Night

Out
Home

1

2. Daily use of the thermostat
4-event clock mode

The day has been split into 4 events describing a typical day. When the thermostat is in 4-event mode it will automatically adjust the temperature according
to the required temperature to the required time. As standard the thermostat has 5 days with 4 events, and 2 days with 2 events. Programming see 3.

4-event clock mode:

Comfort mode:

☞



☞

Manual mode:

☞



☞

Temporary override

To temporarily override the temperature in the 4-event schedule program, press the UP ( ) or DOWN ( ) button
once, to show the temperature, and press again to increase or decrease the temperature. The display will flash for
5 seconds, and will then revert to the time. The override will operate until the next programmed event when the
unit will resume the automatic programme.

The clock function symbol ( ) and one of the 4-event symbols ( ) will be indicated.
Programming see 3.

Cancel comfort mode

To cancel the override state, press the OK ( ) button twice.

Permanent override:

During holidays, the scheduled 4-event program can be overridden.
Press the OK ( ) button, and then the UP ( ) or DOWN ( ) button until the override temperature is set.
The unit will now operate to this temperature permanently.

Cancel manual mode

To cancel the permanent override state press the OK ( ) button once, and the unit will resume automatic function.

5 secs.

5 secs.

☞

☞

☞

☞

☞

☞

☞

☞

Press OK ( ) button for 3 secs. to begin programming

: Time and temperature

: Time and temperature

: Time and temperature

: Time and temperature

Day 1 - 5

Day 6 - 7

☞ ☞

: Time and temperature

☞ ☞

: Time and temperature

3. Programming
4-event time and temperature

For each event, the start time and required
temperature must be set.

For example, in the morning you wish the heating to
start at 07:00 and the temperature to rise to 21˚C.
Press OK ( ) button for 3 seconds and the start time
is displayed. Change this to 07:00 with the
UP ( ) or DOWN ( ) button. Press OK ( ) to confirm.
The temperature is now displayed. Change this to 21˚C
with the UP ( ) or DOWN ( ) button.
Press OK ( ) button to confirm. This action can now
be repeated for the second event.

These settings will be valid with days 1-5 showing on
the display. To program the days 6 and 7, repeat the
above. Days 6 and 7 are usually Saturday and Sunday,
and only have two events.

The temperature can be set within the range of +5 to
+40˚C. It is also possible to select the heating OFF at
that event by reducing the setting to 5˚C, and then
pressing the ( ) once more.

2

Monitoring of energy consumption

The thermostat calculates average time it has been switched on allowing you to monitor your energy consumption.
In the thermostat you can read out:. Total switch-on time in percentage in the latest 2 days, 30 days or 365 days.

Calculation of operational costs per day: (switch-on time:100) x kW x kWh-price x 24 h per day
Example: Read-out: 30 % in the latest 365 days

Size of heating system: 1,2 kW (ask the installer)
Cost of power: 0,2 EUR / kWh
Calculation: (30:100) x 1,2 kW x 0,2 EUR / kWh x 24 h = 1,7 EUR per day

4. Advanced settings and read-out

4-event sequence

The present event sequence flashes: Days 1-5, followed by days 6-7. To change, press the UP ( ) button until you have days 1-6
and then day 7 flashing, or all 7 days are flashing. Select the required sequence with the OK ( ) button.

☞

✚

☞

☞

5-2: 4 events in 5 days +

2 events in 2 days.

6-1: 4 events in 6 days +

2 events in 1 day

7-0: 4 events in 7 days

☞

☞

}

2 days
30 days
365 days

Software version

Regulation sensor
Limit sensor

(visible if configurated as OCD3)

}

Max and min allowed temperature range. The temperature setting range of +5˚ to +40˚C can be limited to prevent a too high or too
low temperature being selected under manual or comfort mode. For OCD3 with limit sensor the max. and min. temperature range refer
to the temperature of the limit sensor. For example: A wood floor covering should not be allowed to exceed a maximum of 27˚C. Low
limitation is used where the temperature of the floor is required never to fall below the minimum set temperature.

Time and temperature scale selection

☞

☞

☞

☞

Maximum allowed temperature setting. Use the UP ( ) or
DOWN ( ) button to increase or reduce, and OK ( ) button
to accept.

Next is displayed LoLi. Press OK ( ) button to continue.

Minimum allowed temperature setting. Use the UP ( ) or
DOWN ( ) button to increase or reduce and OK ( ) button
to accept.

You can select either ˚C or ˚F scale, and 12 or 24 hour clock
as follows:

Press UP ( ) or DOWN ( ) button to change settings.
Confirm the required scale with the OK button ( ) button.

☞

☞

}

☞

☞

☞

☞

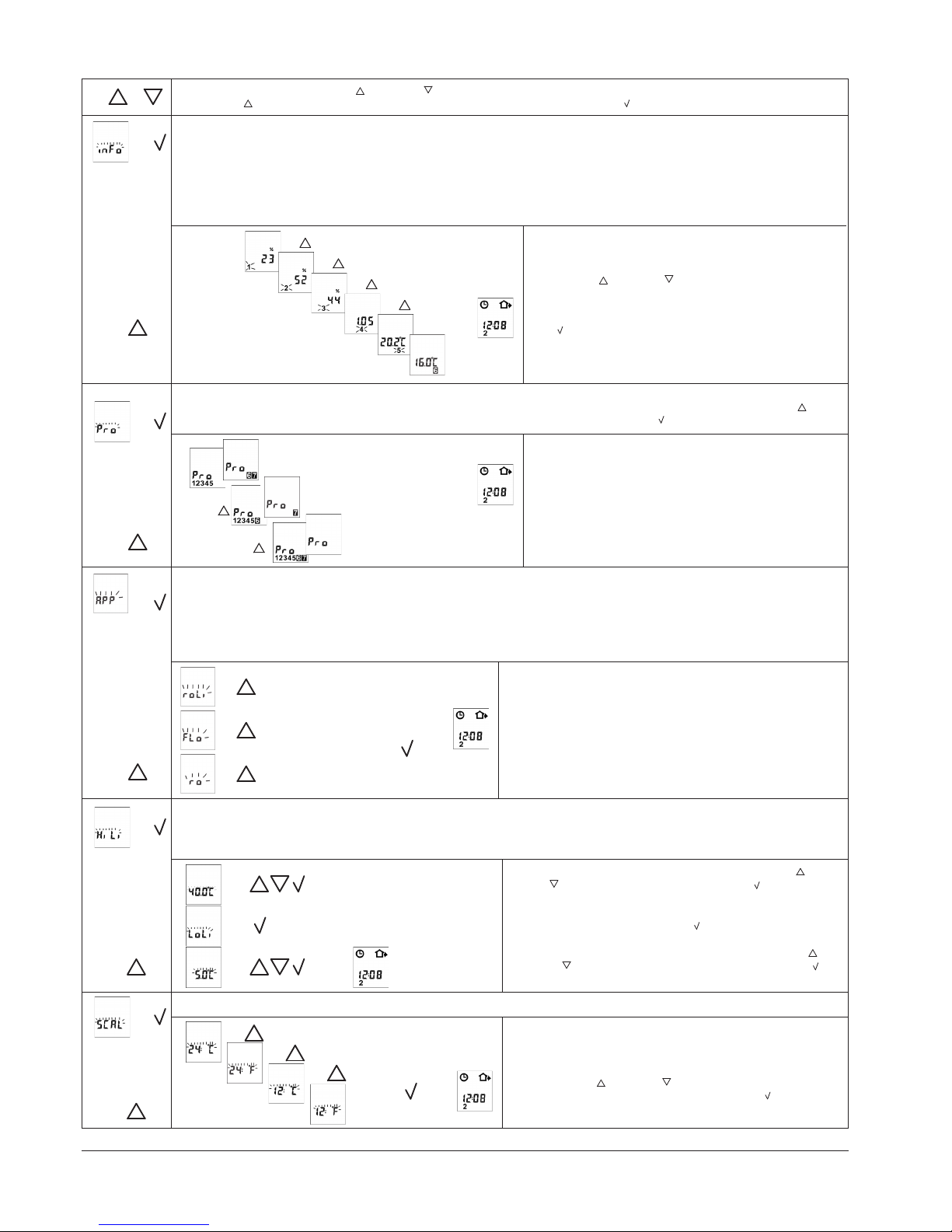

Press both UP ( ) and DOWN ( ) buttons together for 3 seconds. INFO is displayed.
Press UP( ) button until you reach the desired sub menu. Select the sub menu with the OK ( ) button.

Press UP ( ) or DOWN ( ) button to show the different
readouts.

No changes can be made here. Use the OK ( ) button to
end.

Selection of type (only visible in type OCD3)

Type OCD3-1999 has a built-in temperature sensor and an externally temperature sensor. In this configuration the thermostat controls
the temperature within the room and use the externally temperature sensor as limit sensor
Type OCD3 can be changed into type OCC3-1991 with an external temperature sensor that normally is placed in the floor construction.
In this configuration the thermostat controls the temperature of the floor and not the temperature within the room. OCD3 can also be
changed into type OCC3-1999 with a built-in temperature sensor. In this configuration the thermostat controls the temperature of the
room, and the external temperature sensor should not be installed.

OCD3-1999 With 2 sensors;

built-in room sensor and
incl. floor sensor 3m

OCC3-1991 Incl. floor sensor 3m

OCC3-1999 With built-in room sensor

☞

☞

}

☞

☞

☞

3

Press the pin button for 3 secs. and the thermostat returns to factory settings. Time
and day is also reset and must be set according to “Setting the thermostat into
operation”.

Note that a OCD3 that has been modified to a OCC3 (see 4. Advanced settings
and read-out, selection of type) will return to a OCD3. Failure code E2 will be
displayed if the external sensor has been removed.

5. Reset to factory setting

6. Failure codes

E0 = Internal failure, replace thermostat
E1 = Built-in sensor short-circuit or disconnected, replace thermostat
E2 = External sensor short-circuit or disconnected

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg
Tel. [phone] · Fax [phone]
[e-mail] · www.oj.dk

Adaptive function:

This function enables the thermostat to calculate when it needs to switch ON so that the required temperature is reached at the set
time. With a start time of 07:00 therefore, the thermostat may switch ON as early as 06:00 so that the desired temperature of 25˚C is
achieved by 07:00. Without this function set, the thermostat will start to heat at the time you set.

}

☞

☞

☞

Press the DOWN ( ) button to switch between on and off.

Press OK ( ) button to confirm.

Press OK ( ) button to end programming and to return to
scheduled programme.

☞

☞

4

4-event time and temperature

Day 1-5

06:00

Time Temperature

OCC3-1991 OCC3-1999 OCD3-1999

08:00

16:00

22:30

08:00

23:00

Hi-Low temp.

5:2

24 H / ˚C

ON

4-event sequence

Scale

Adaptive control

Day 6-7

25˚C 20˚C 20˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

22˚C 22˚C

15˚C 15˚C

55˚C/5˚C 28˚C/15˚C

20˚C

27˚C

20˚C

27˚C

20˚C

55˚C/5˚C

Factory settings
