OJ Electronics OCD4, OCC4 User Manuals

OCC4/OCD4
User Manual English
OCC4/OCD4
• English
• Deutsch
• Nederlands
USER MANUALS
67181C 09/14 (LOA)
© 2014 OJ Electronics A/S
GREEN COMFORT
Maximum comfort with low energy consumption
© 2014 OJ Electronics A/S
2
© 2014 OJ Electronics A/S
LANGUAGES
English ........................................................................ 3
Deutsch .................................................................... 15
Nederlands ............................................................... 28
Polski ........................................................................ 41
33
© 2014 OJ Electronics A/S
OCC4/OCD4
User Manual English
CONTENTS
Menu ................................................................................... 4
Introduction ......................................................................... 5
First time settings ............................................................... 5
General operation ...............................................................6
Back ................................................................................. 6
Exit ................................................................................... 6
Operation mode .................................................................. 6
Auto mode ...................................................................... 6
Manual mode .................................................................. 6
Comfort mode .................................................................. 6
Thermostat setup menus ................................................... 7
Event settings ..................................................................... 7
User settings ...................................................................... 8
Time and date ................................................................. 8
Child lock ........................................................................ 8
Display settings ............................................................... 8
Event schedule ................................................................ 9
Energy monitor ..............................................................10
Engineer settings .............................................................. 10
Oset temperature ......................................................... 10
Adaptive function .......................................................... 11
Application .................................................................... 11
Temperature scale ..........................................................11
Display illumination ........................................................ 11
Selecting the sensor ...................................................... 12
Language ....................................................................... 12
Factory reset .................................................................. 13
Information ..................................................................... 13
Back ............................................................................... 13
Exit ................................................................................. 13
Error messages ................................................................ 13
Factory settings ................................................................ 14
Preset schedule .............................................................14
4
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S

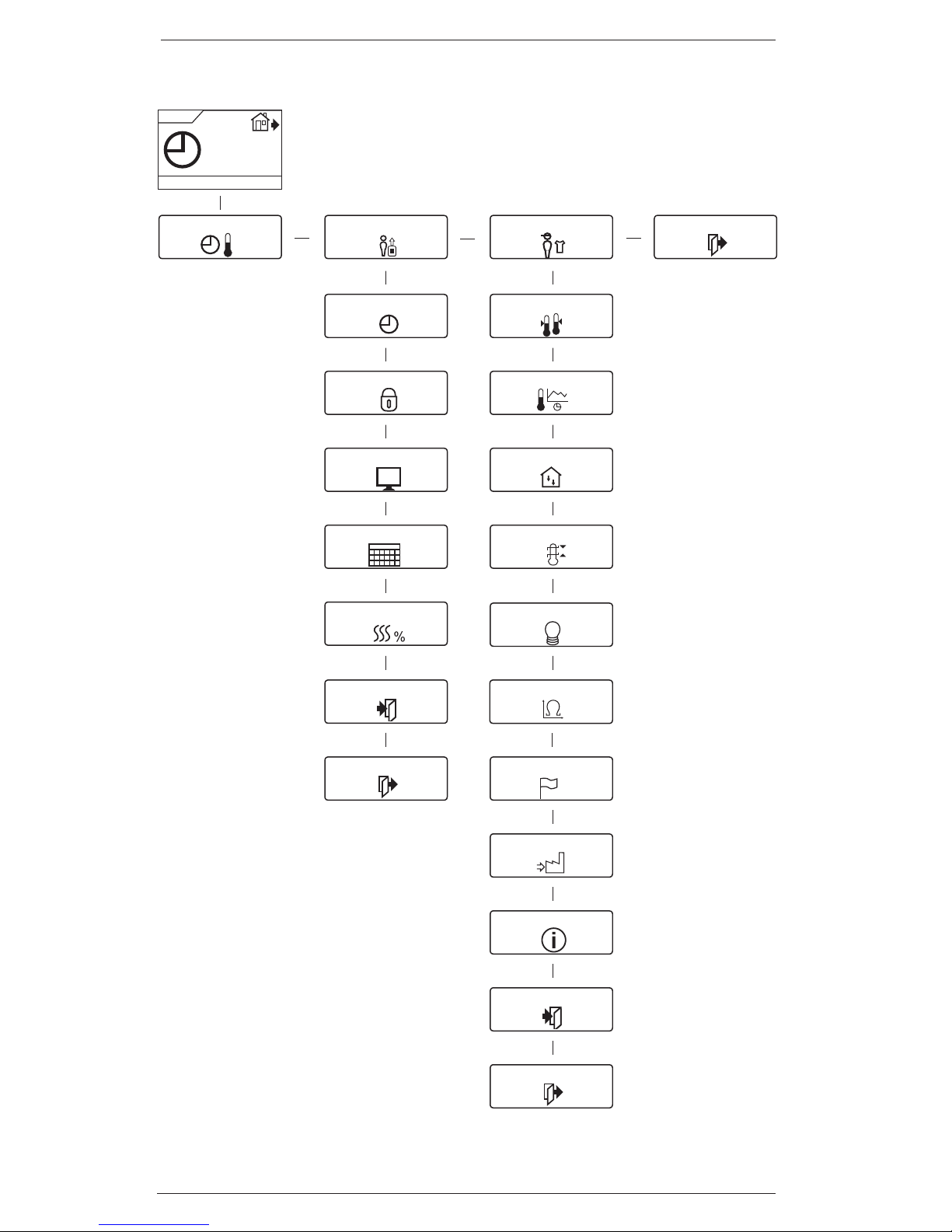

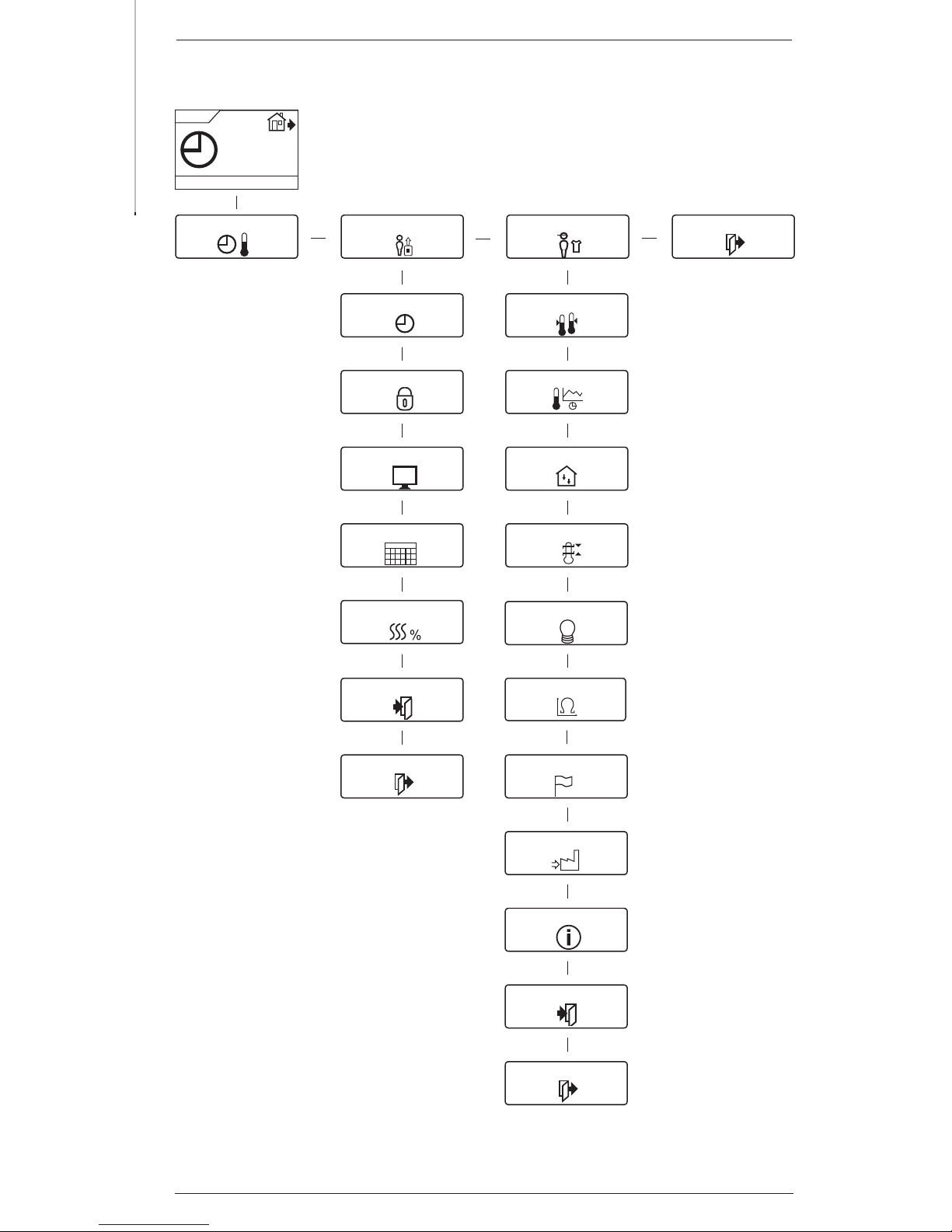

Menu
OCC4/OCD4 English
Event settings
User settings
14:08
Comfort Menu Manual
Wed
20°C
Offset temp.
Adaptive function
Application
Temp scale
Backlight
Time and date
Child lock
Display settings
Event schedule
Energy monitor
Back
Exit Language
Factory reset
Information
Back
Exit
Engineer settings
Exit
Sensor
5
© 2014 OJ Electronics A/S
OCC4/OCD4 English
INTRODUCTION
The thermostat can switch on your heating system at predetermi­ned times on dierent days of the week. For each day of the week, you can set individual temperatures for dierent periods, called events. Lowering the temperature when the home is unoccupied will reduce your energy costs without reducing comfort. The thermostat comes with a default schedule suitable for most homes. Unless you change the settings, the thermostat will ope­rate in compliance with the default schedule. Furthermore, the thermostat features an adaptive function that automatically changes heating period start times so as to ensure that the required temperature is reached at the set time. After three days the adaptive function has learned when the heating must be switched on.
FIRST TIME SETTINGS
The first time you switch the interrupter ON “I”, language, time and date must be set. The menu will automatically guide you through the process.
• Choose your language with the Up and Down buttons and confirm with OK.
• Set the actual hour and press the OK button. Then set the minutes. Press OK.
• Set the actual date: year, month and day. Confirm the settings with the OK button.
The thermostat is now ready for use and will control your heating in accordance with the pre-programmed event schedule, see Factory settings.

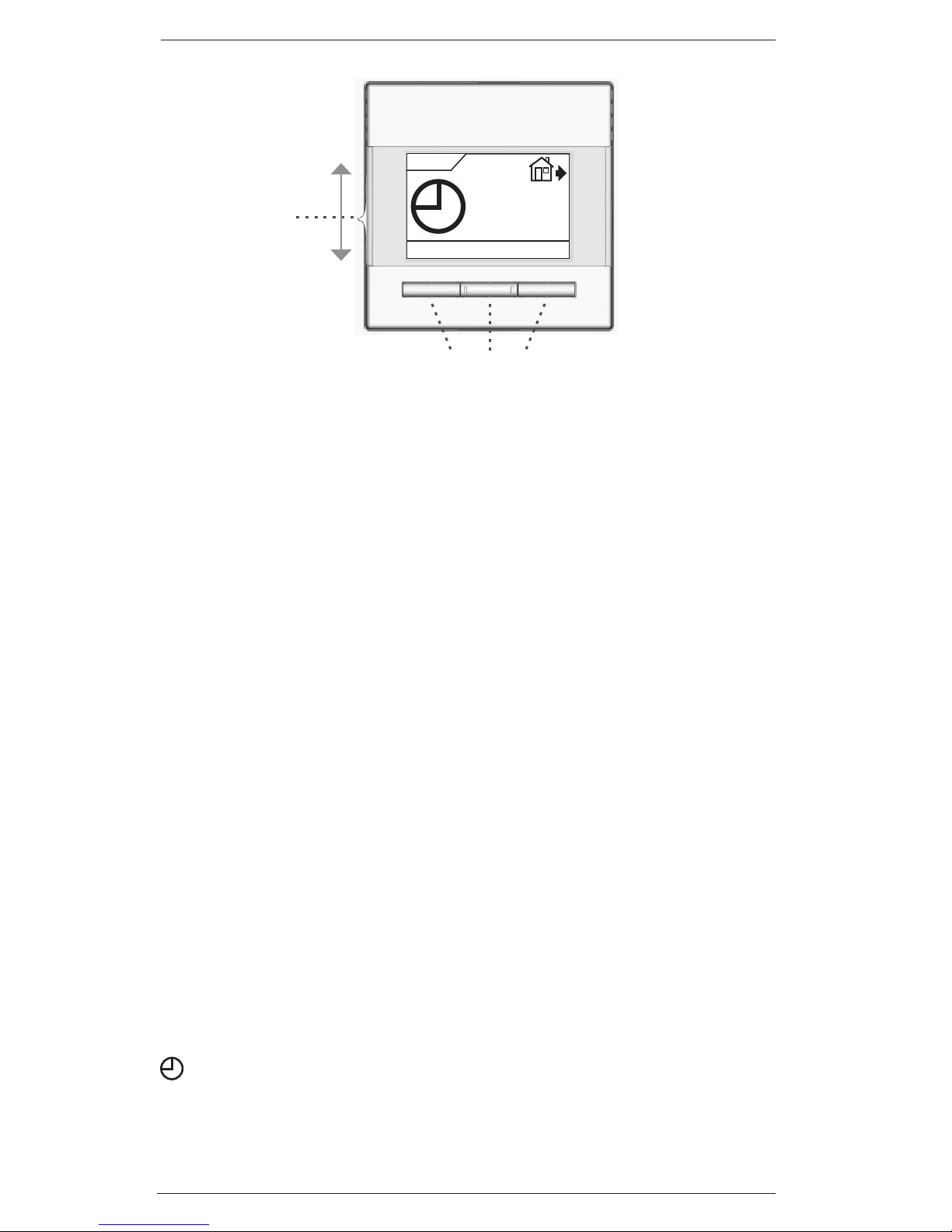

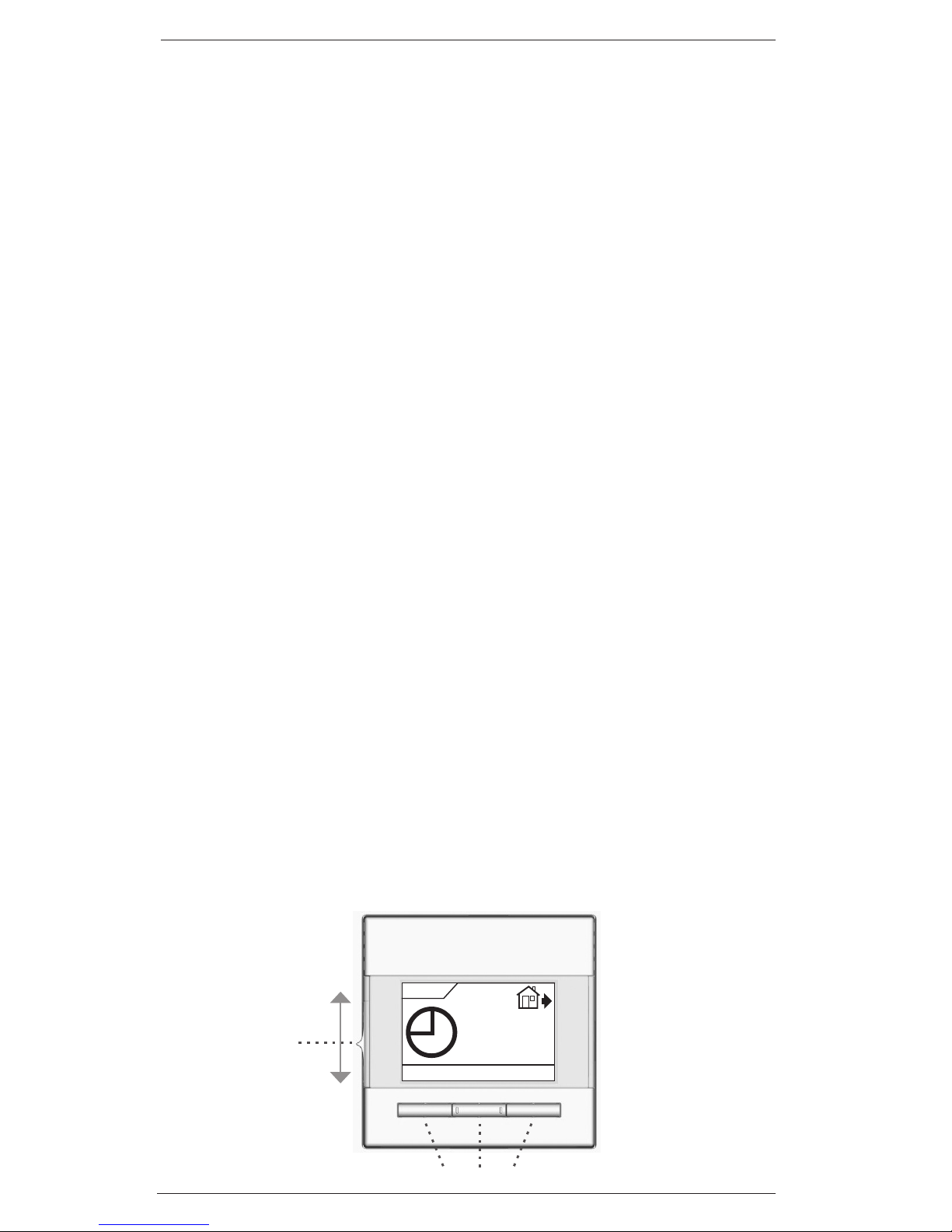

Navigation buttons
Power interrupter
14:08
Comfort Menu Manual
Wed
20°C
6
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
GENERAL OPERATION
The interrupter button allows you to turn the thermostat on “I” and o “0” by sliding the button up and down. When the thermostat is switched o “0”, the relay disengages. All settings, including time and date, will be remembered. The thermostat is intuitively operated using the navigation buttons. The function of each button is indicated above the button in the display.
Back
In various parts of the menus and submenus you will find the Back menu item. Use Back to return to the last step.
Exit
Returns to initial dispay.
OPERATION MODE
The thermostat features three dierent modes of temperature control:
Auto mode
Select Auto if you want the temperature to be controlled auto-
matically via the event schedule.
Manual mode
Select Manual to cancel the programmed Event schedule (e.g. during holidays) and to set the required temperature manually. You may, for example, want to adjust the temperature to 5°C for frost protection while you are away.
• Press Manual, confirm with OK and choose the required tempe-
rature.

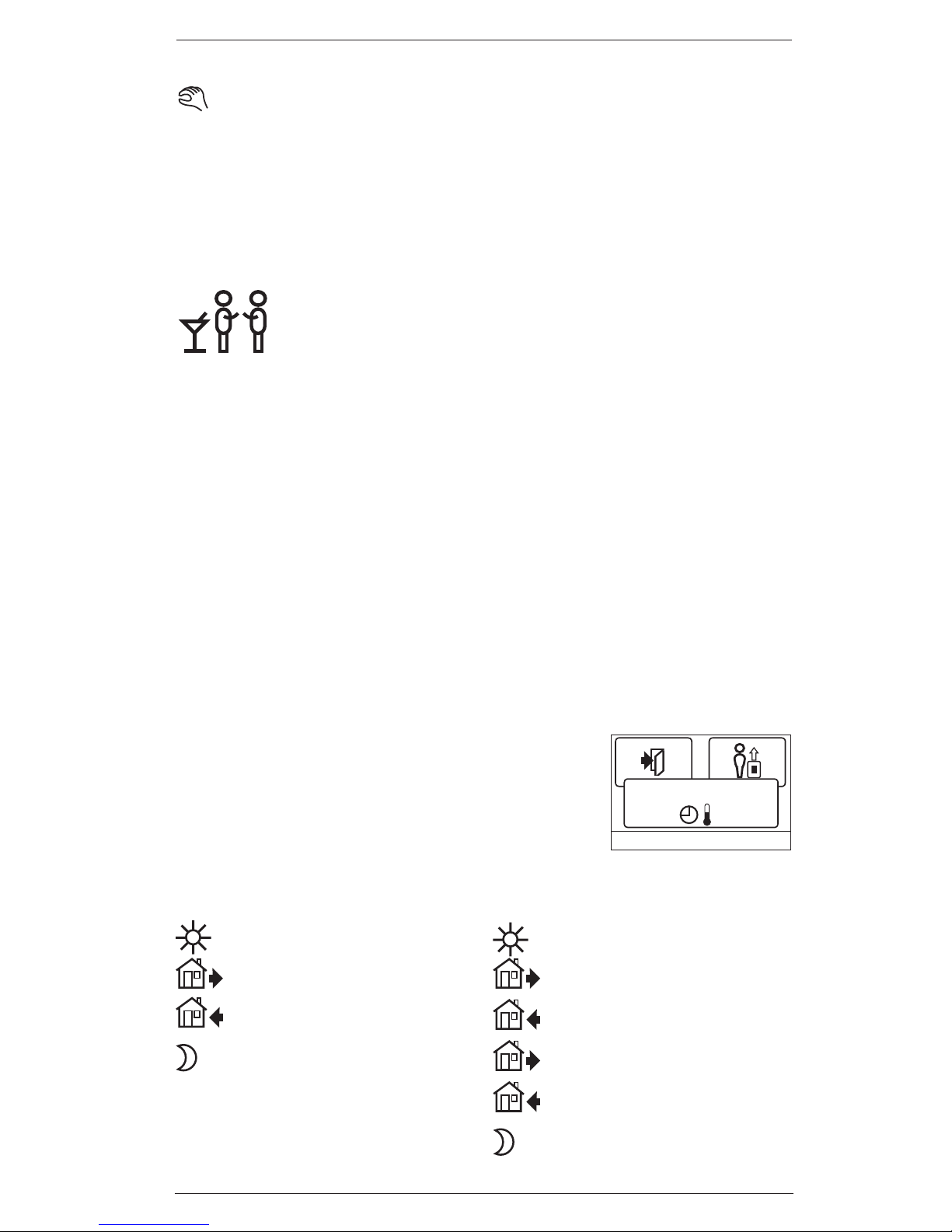

Comfort mode
Select Comfort to set a temporary comfort temperature
(so-called party mode) for a single event.
• Press Comfort, confirm with OK and choose the required tem-
perature. Then enter the required duration of comfort mode.
OCC4/OCD4 English
7
© 2014 OJ Electronics A/S
After the set time has elapsed, the thermostat will automatically revert to Auto mode.
Please note: Comfort mode is a temporary manual setting that will be automatically cancelled by the next event in the programmed event schedule.
THERMOSTAT SETUP MENUS
The menu allows you to select the following options:
OK
Event settings

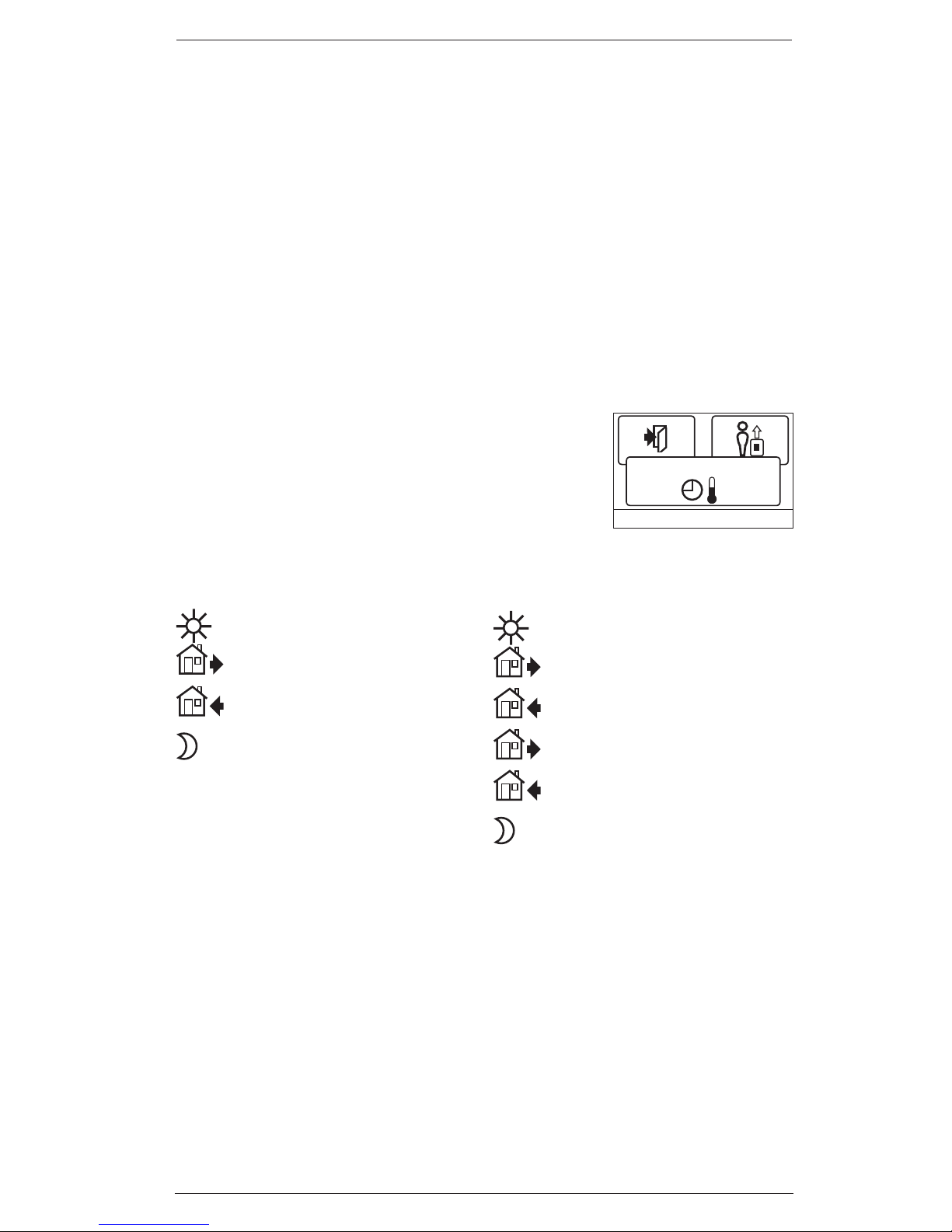

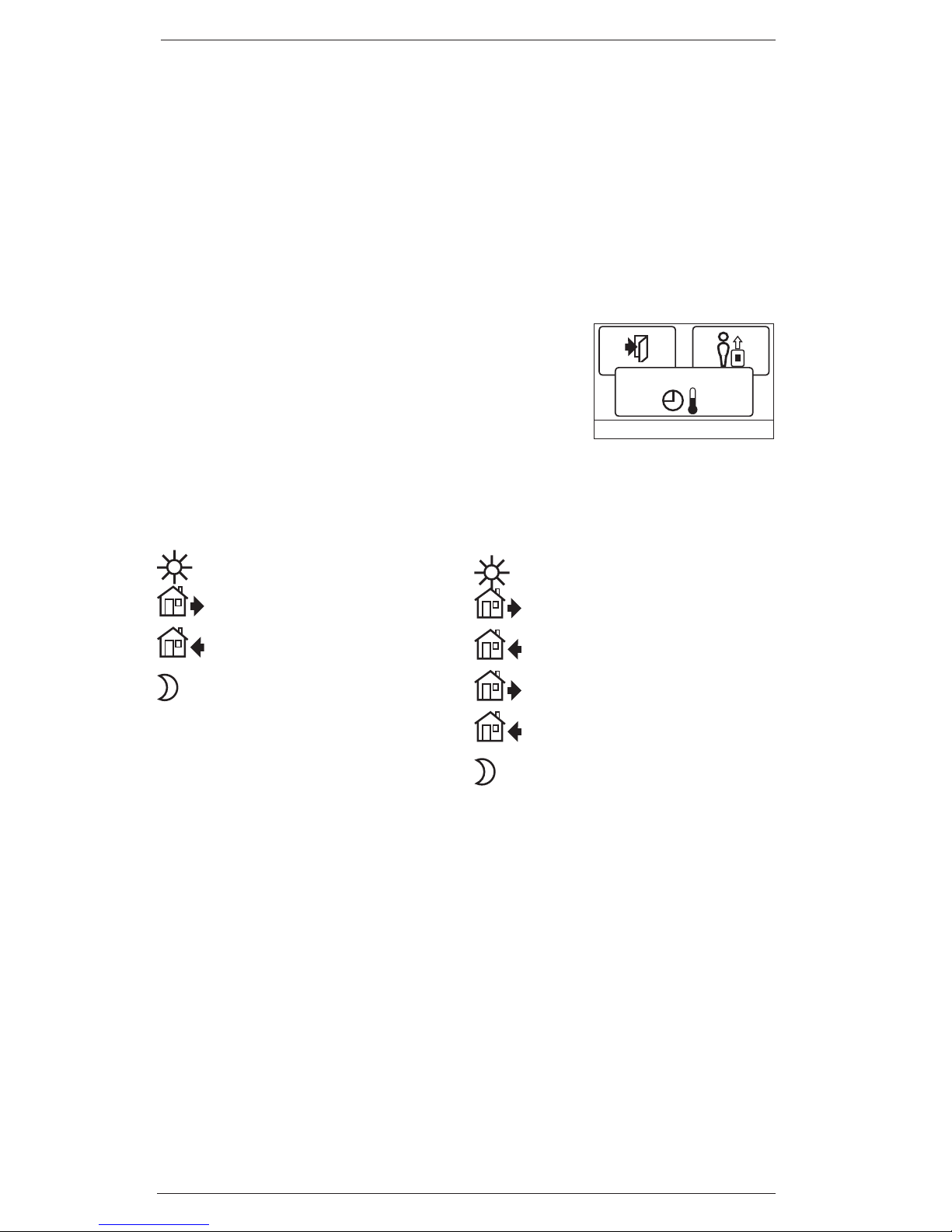

EVENT SETTINGS
Allows you to have the temperature control­led automatically in accordance with a program of your own choice. You can select temperature settings for dierent events during the day:
4-Events* 6-Events*
Morning Morning
Daytime Daytime
Evening Daytime2
Night Evening
Evening2
Night
* Depending on the chosen schedule, see User Settings/Event schedule.
The thermostat is pre-programmed with a Event schedule for easy and economic heating control, see Preset schedule under Factory settings. The schedule can be easily changed in the following way:
1. Press the OK button to activate the Event settings display.
2. Choose the days for which you want to change the settings, Mon-Fri or Sat-Sun using the up or down button. Press OK.
3. Now select the time and temperature for each daily event in the program. Press OK and set the start time for the event concer­ned. Confirm with OK. Set the temperature for this event and
OCC4/OCD4 English
8
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
confirm with OK.
4. After setting the required events, select Exit in the menu to return to the initial display.

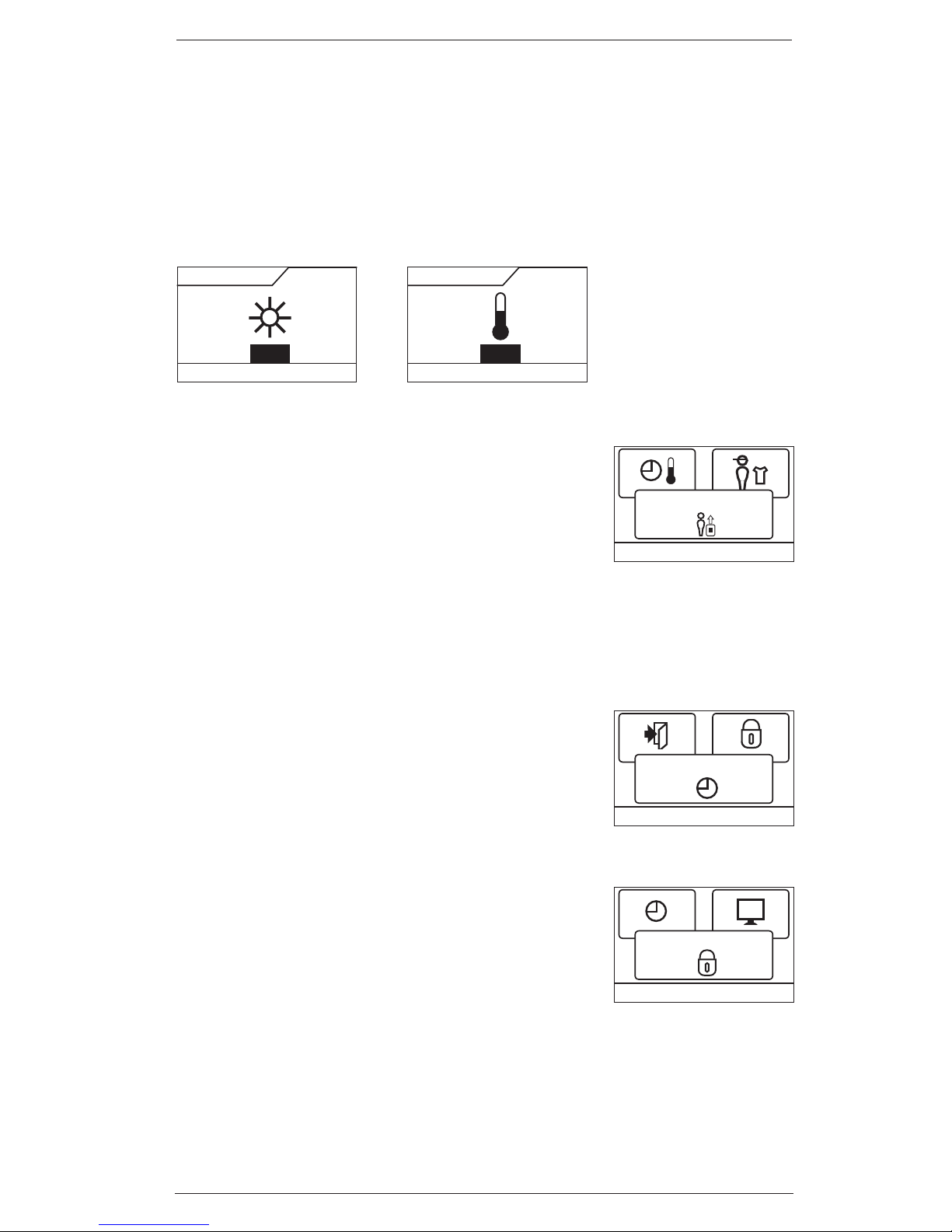

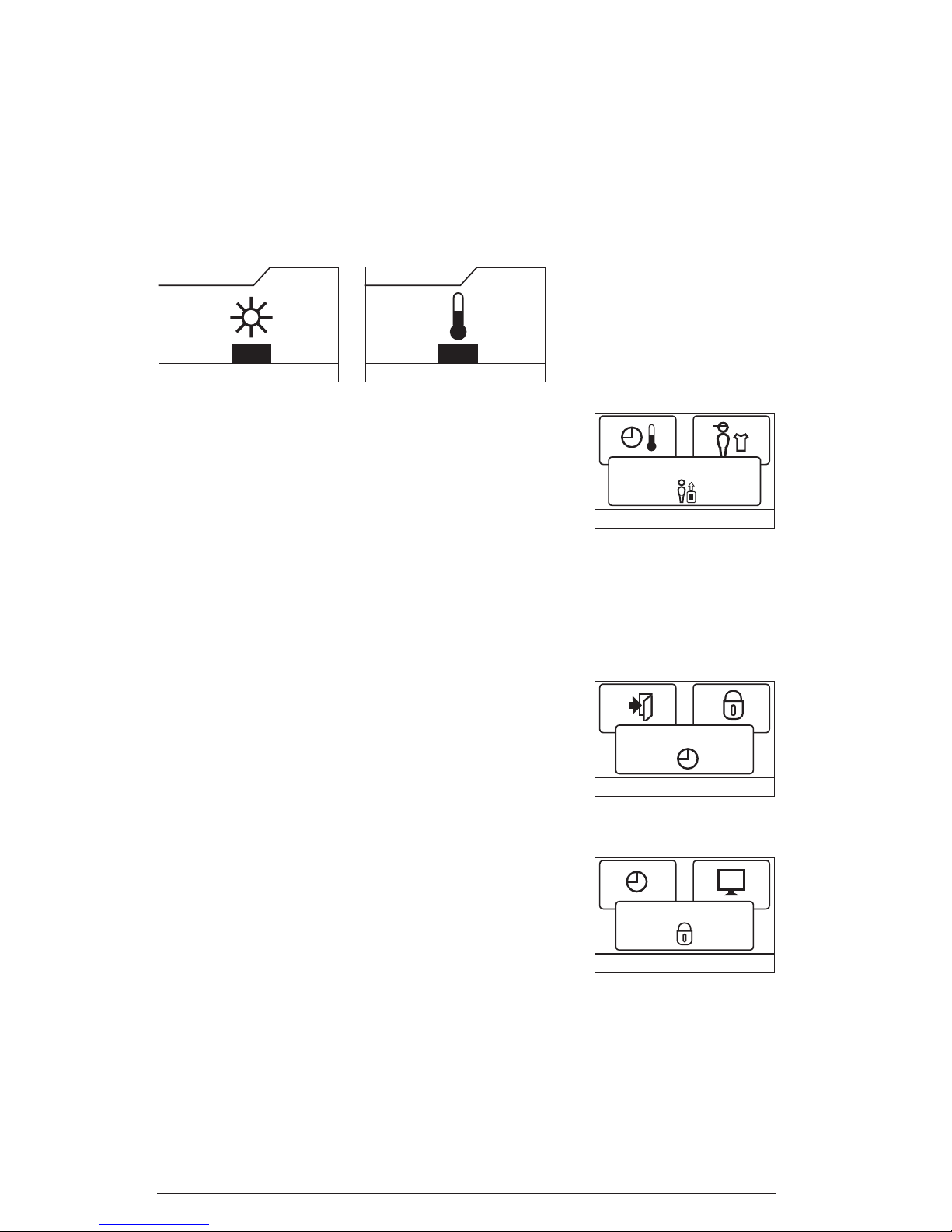

Temp
OK
40.0°C
5.0°C 25°C
Time
OK
08:00
Max
06:00
Min
05:00
USER SETTINGS
OK
User settings
In the user settings menu you can change the following items:
• Time and date
• Child lock
• Display settings
• Event schedule
• Energy monitor
OK
Time and date
Time and date
Press OK and set the actual time in hours and minutes. The date will then be displayed. Set the date and confirm with OK.

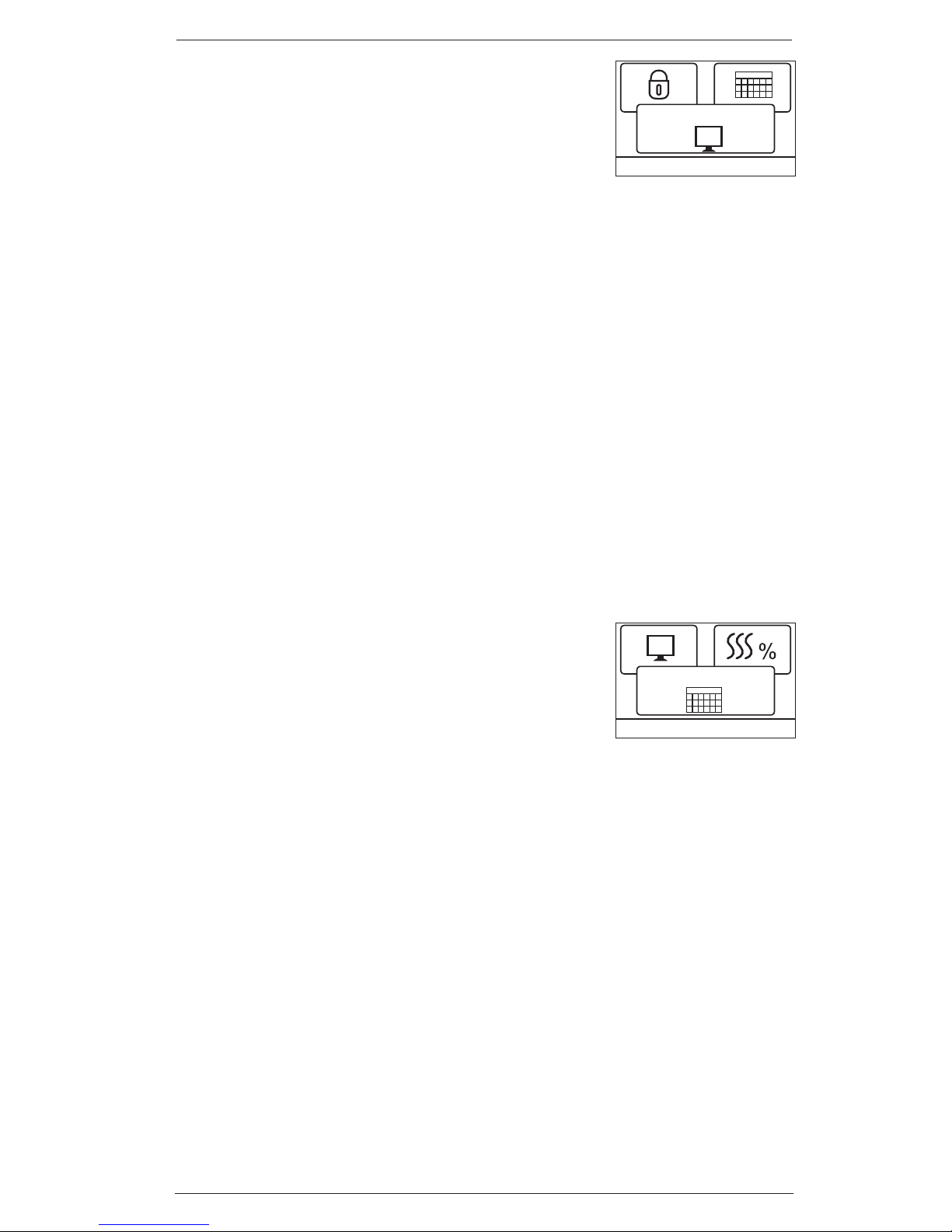

Child lock
Allows you to lock the thermostat settings, e.g. in public or other places where you do not want the settings changed. Press OK and set the child lock to On using the down button. Confirm with OK. The child lock can be unlocked by pressing both the Comfort and Manual buttons simultaneously for 5 seconds.
OK

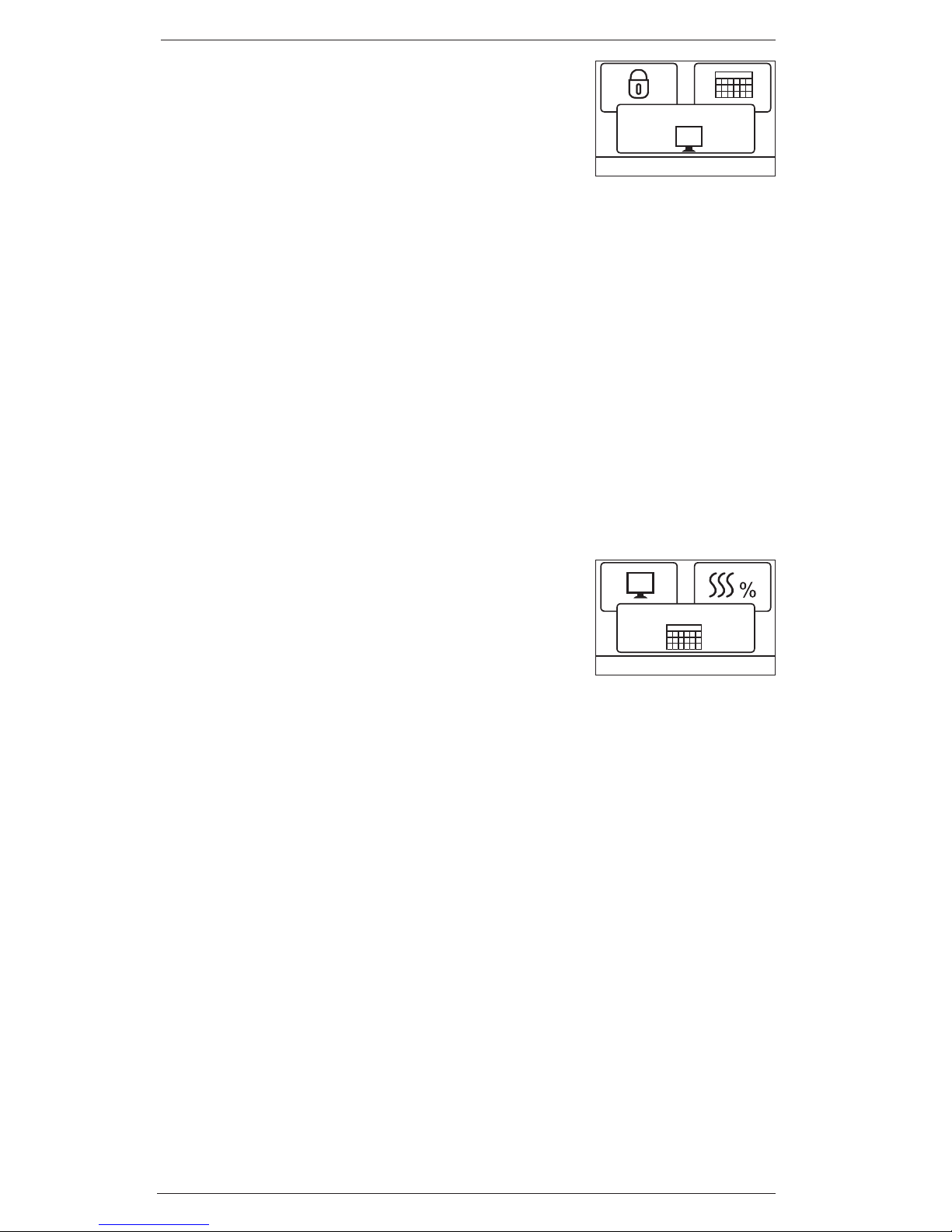

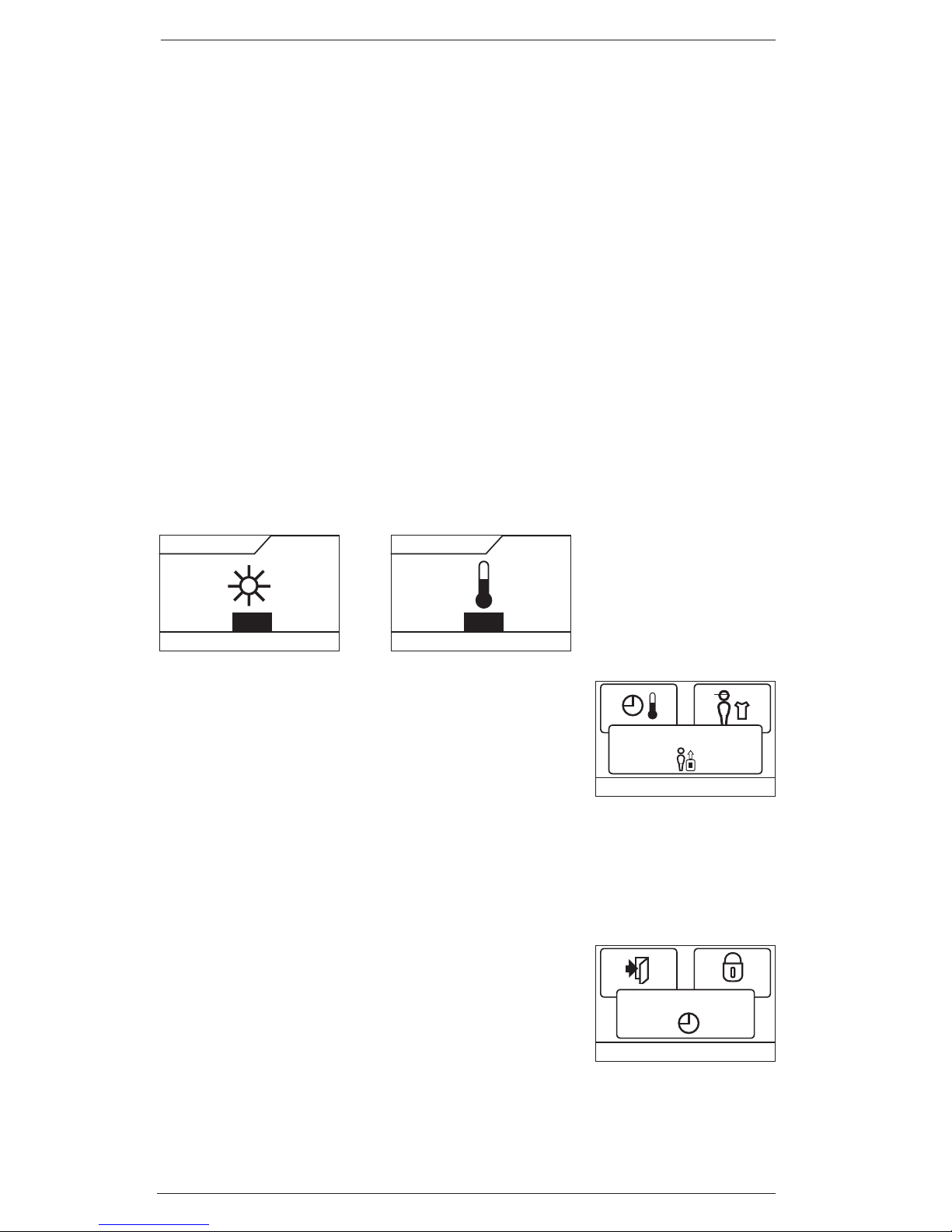

Display settings
Display settings
Allows you to select what is shown on the initial display. Time/day: Shows the actual time and day
at the top of the display.
OK
Child lock
OCC4/OCD4 English
9
© 2014 OJ Electronics A/S
Set temp.: Shows the current temperature setting. Act. temp*.: Shows the actual measured temperature. Scr. saver: Switches o the display after 30 seconds if no but-
ton is pressed. Any subsequent press of a button reactivates the display. The thermostat remains on
and runs the selected program. Press the OK button to select or deselect the display options. Then select Exit in the menu to return to the initial display and view your chosen settings.
* Only with floor application.
OK
Event schedule
Event schedule
Allows you to choose the type of weekly Event schedule you require. 5:2 4-event : Monday to Friday with 4
events and Saturday to Sunday with 2 events. Typically used if you work from Monday to Friday.
6:1 4-event : Monday to Saturday with 4 events and Sunday
with 2 events. Typically used if you work from Monday to Saturday.
7:0 4-event : Monday to Sunday with 4 individual events. Allows
you to choose individual programs for each of the 7 days of week.
5:2 6-event : Monday to Friday with 6 events and Saturday and
Sunday with 2 events. Typically used if you work from Monday to Friday.
6:1 6-event : Monday to Saturday with 6 events and Sunday
with 2 events. Typically used if you work from Monday to Saturday.
7:0 6-event: Monday to Sunday with 6 events. This allows you
to choose individual programs for each day of the week.
0:7 6-event: Monday to Sunday with 6 events and the same
program for all days of the week. Select the required event schedule and confirm with OK. For instructions on programming the time and temperature for the Event schedule, see Event settings.
OCC4/OCD4 English
10
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S

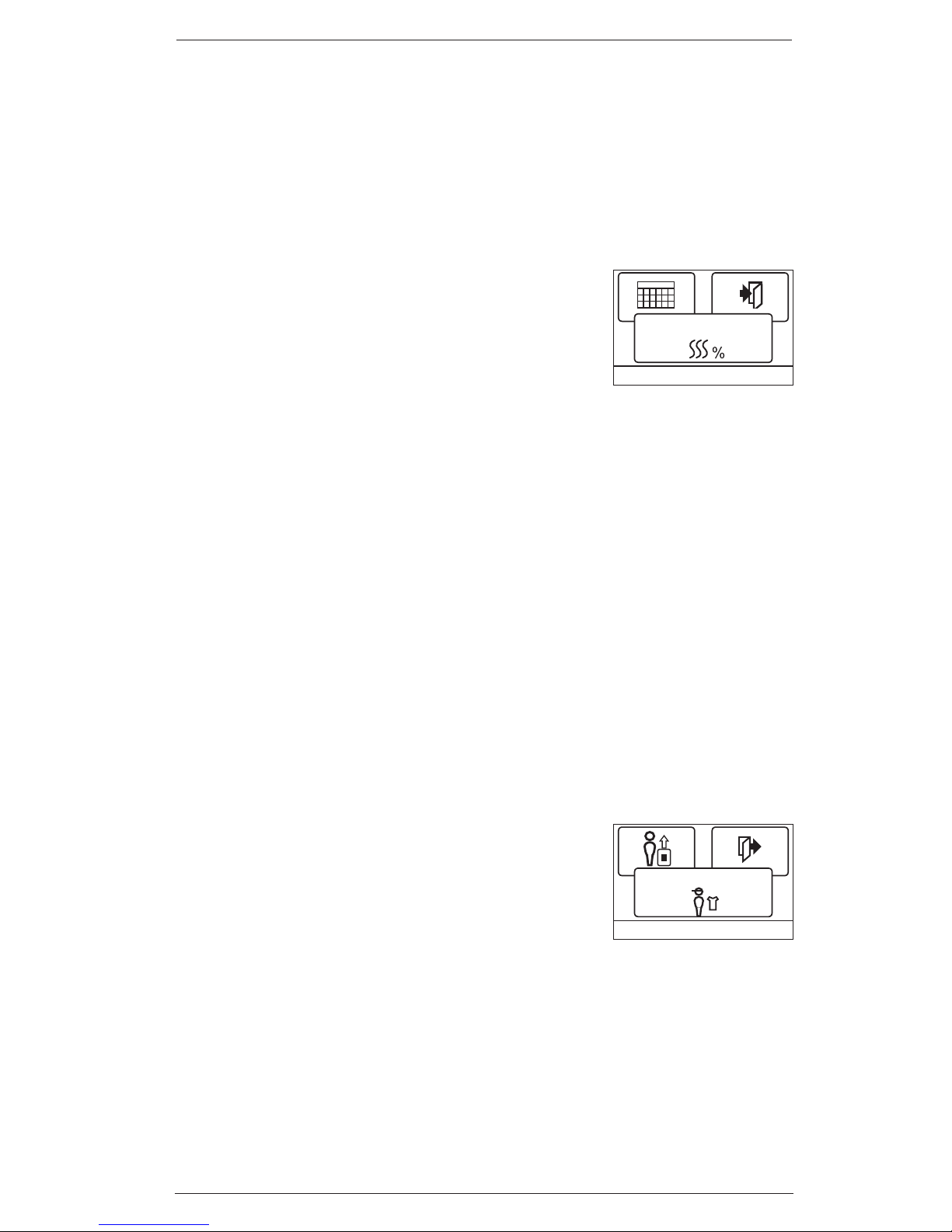

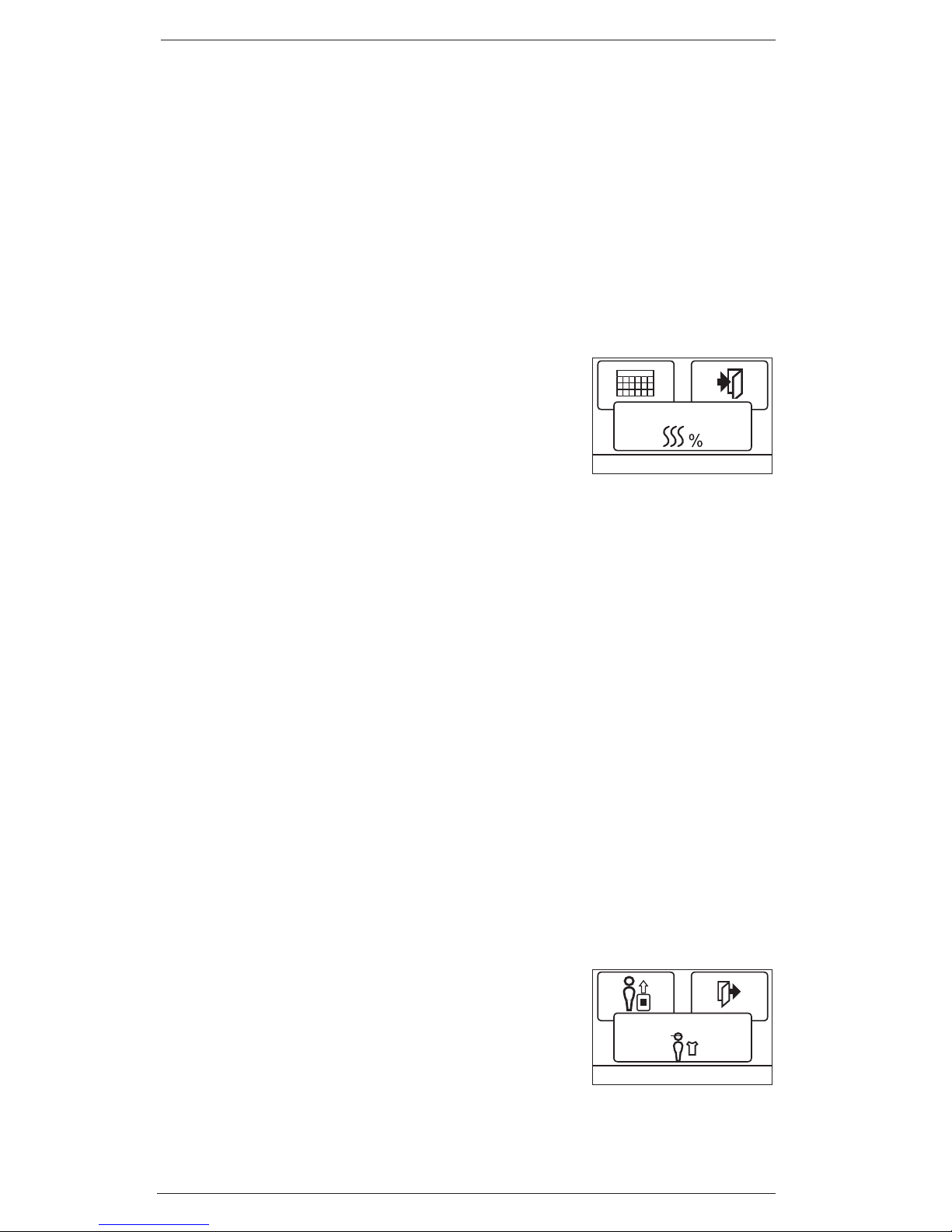

Energy monitor
OK
Energy monitor
Allows you to view energy consumption for the past 2 days, 30 days or 365 days. Press OK for the chosen period. The value in per cent (%) shows the relative amount of time the heating has been on. The following figure is the cost for the selected period. To ensure correct calculation, check the set­tings for currency, price per kWh and load. Currency: Press OK and chose the required currency.
Confirm with OK.
Cost/unit: Press OK and set the actual cost of electricity.
The cost must be entered per kWh. Press OK.
Load: Press OK and enter the connected heating power.
The value must be in watt (W). Press OK. Leave the menu by pressing Exit.
OK

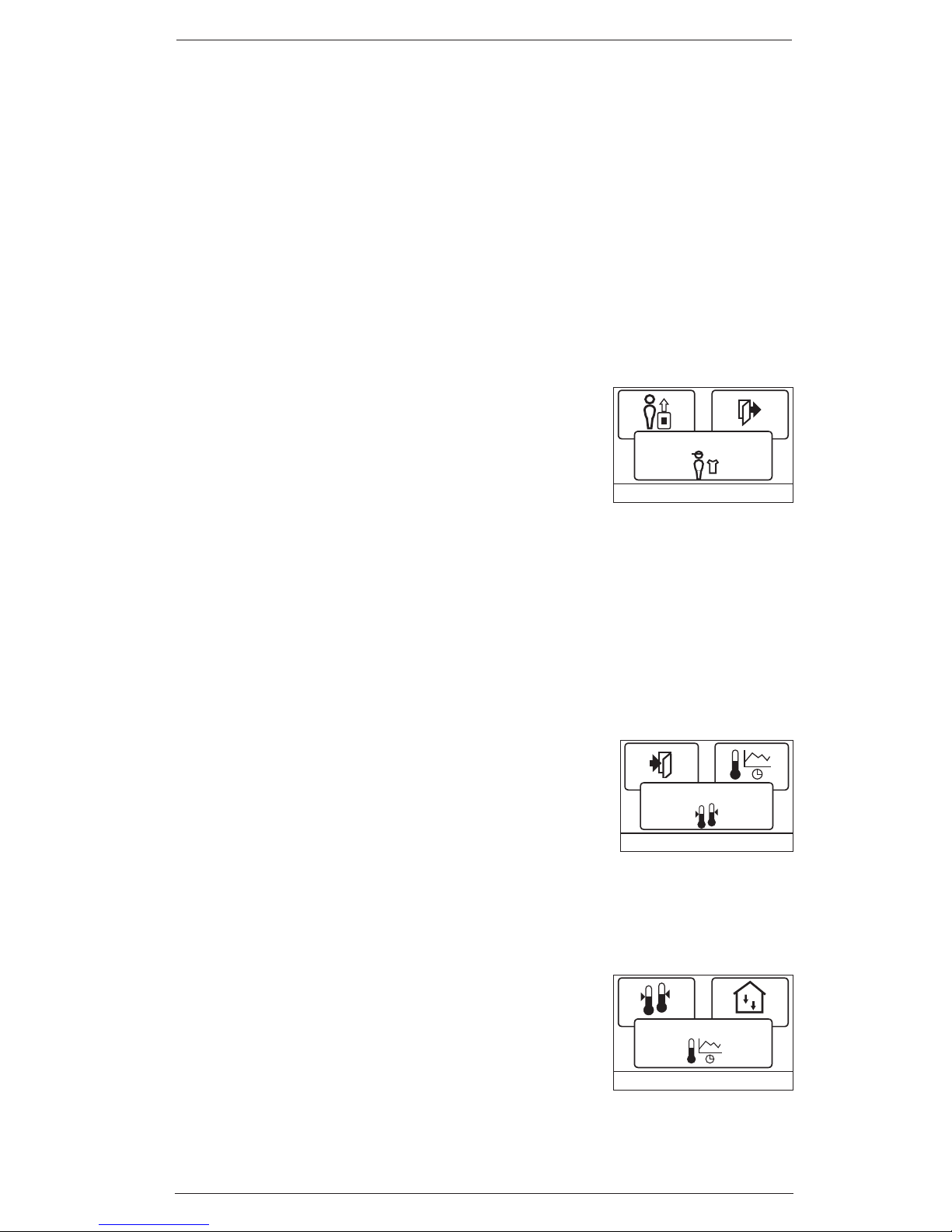

Engineer settings
ENGINEER SETTINGS
The Engineer settings menu contains the following options:
• Oset temperature
• Adaptive function
• Application
• Temperature scale
• Display illumination
• Selecting the sensor
• Language
• Factory reset
• Information

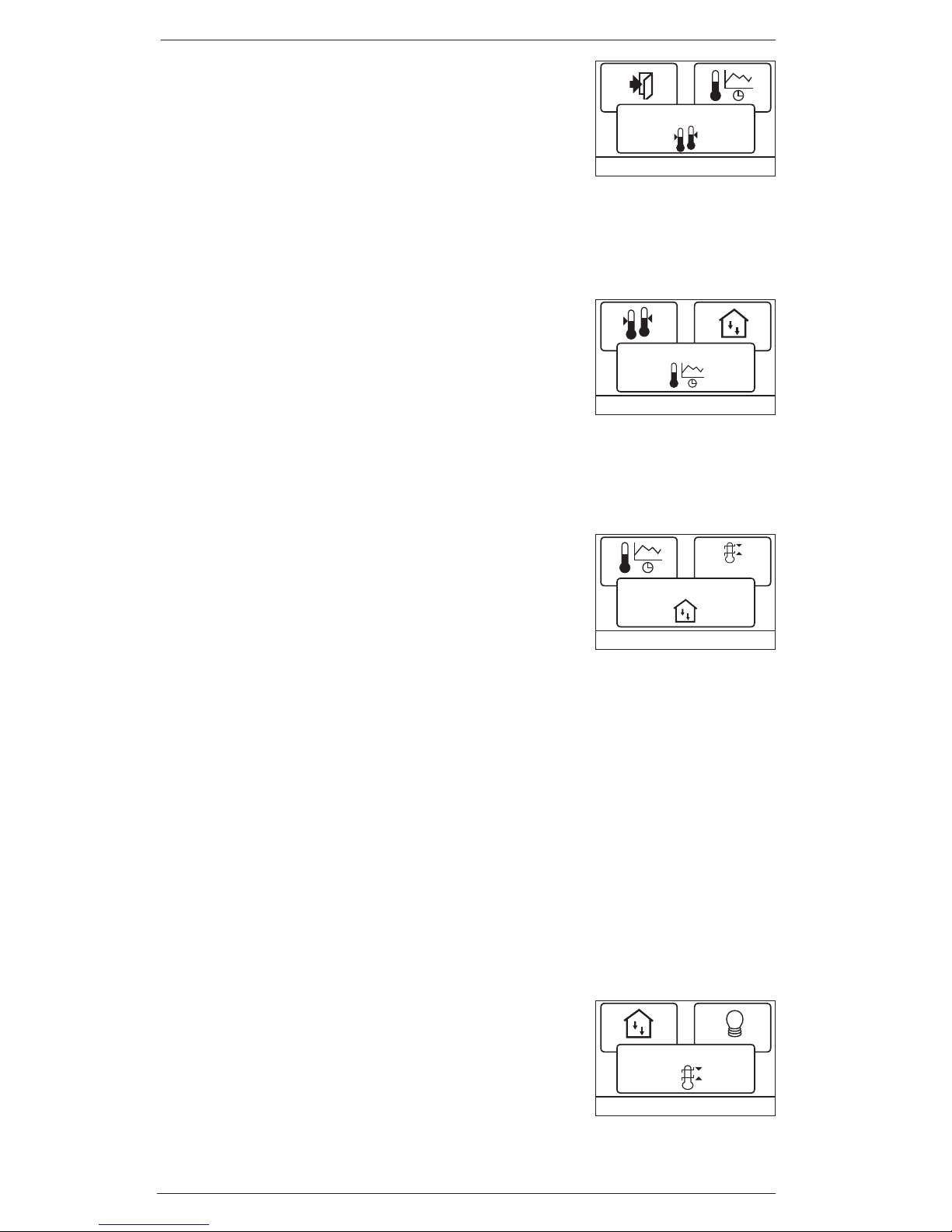

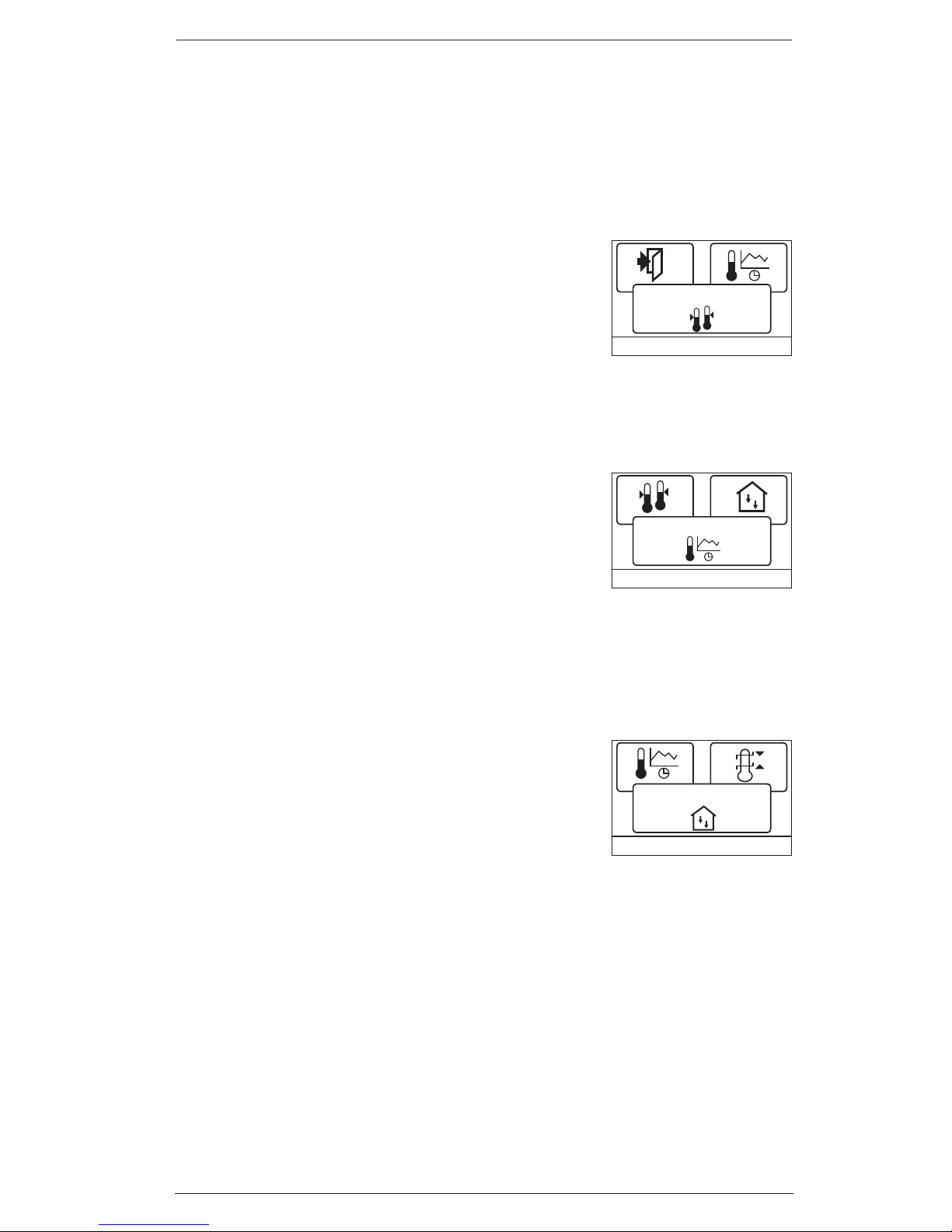

OK
Offset temp.
Oset temperature
If the actual measured temperature does not corresponding to the thermostat value, you can adjust the thermostat by osetting the temperature. Press OK and enter the value of the measured temperature. Con­firm with OK.
OCC4/OCD4 English
11
© 2014 OJ Electronics A/S

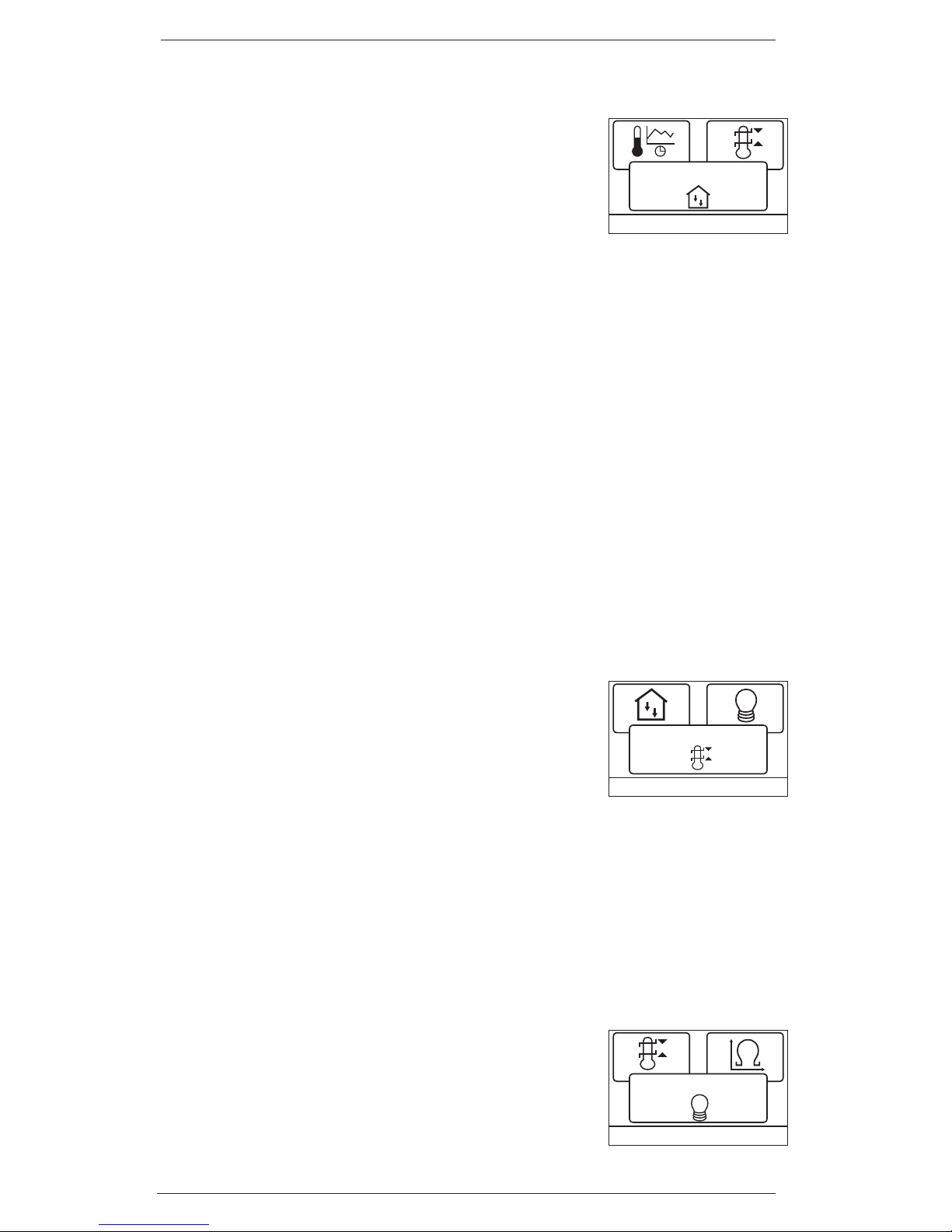

Adaptive function
OK
Adaptive function
Ensures that the required temperature has already been reached when you get up in the morning or come home from work. After just a few days, the adaptive function will have automatically calculated when the heating must be turned on. Press OK and set the function to On. Confirm with OK.

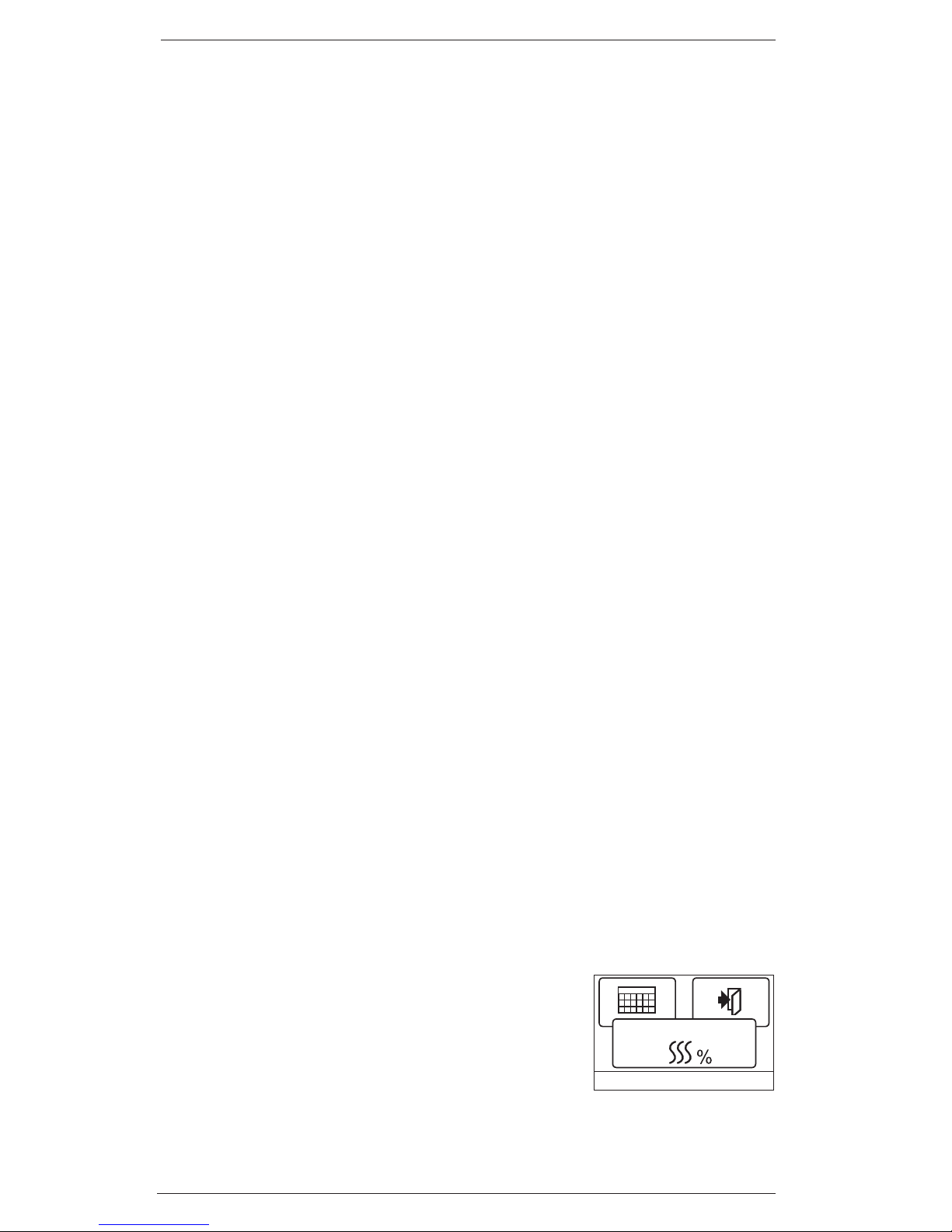

Application
OK
Application
Set the type of regulation used. There are 4 options: Floor reg. : The thermostat regulates
floor temperature only. A floor sensor must be connected.
Room reg. : The thermostat regulates room temperature only. Room/limit : The thermostat regulates room temperature with
min. and max. limits for floor temperature. A floor sensor must be connected.
Regulator : The thermostat functions as a simple regulator
and no sensors are used. The setting is a percen­tage.
Press OK and select the required application. Confirm with OK.
OK

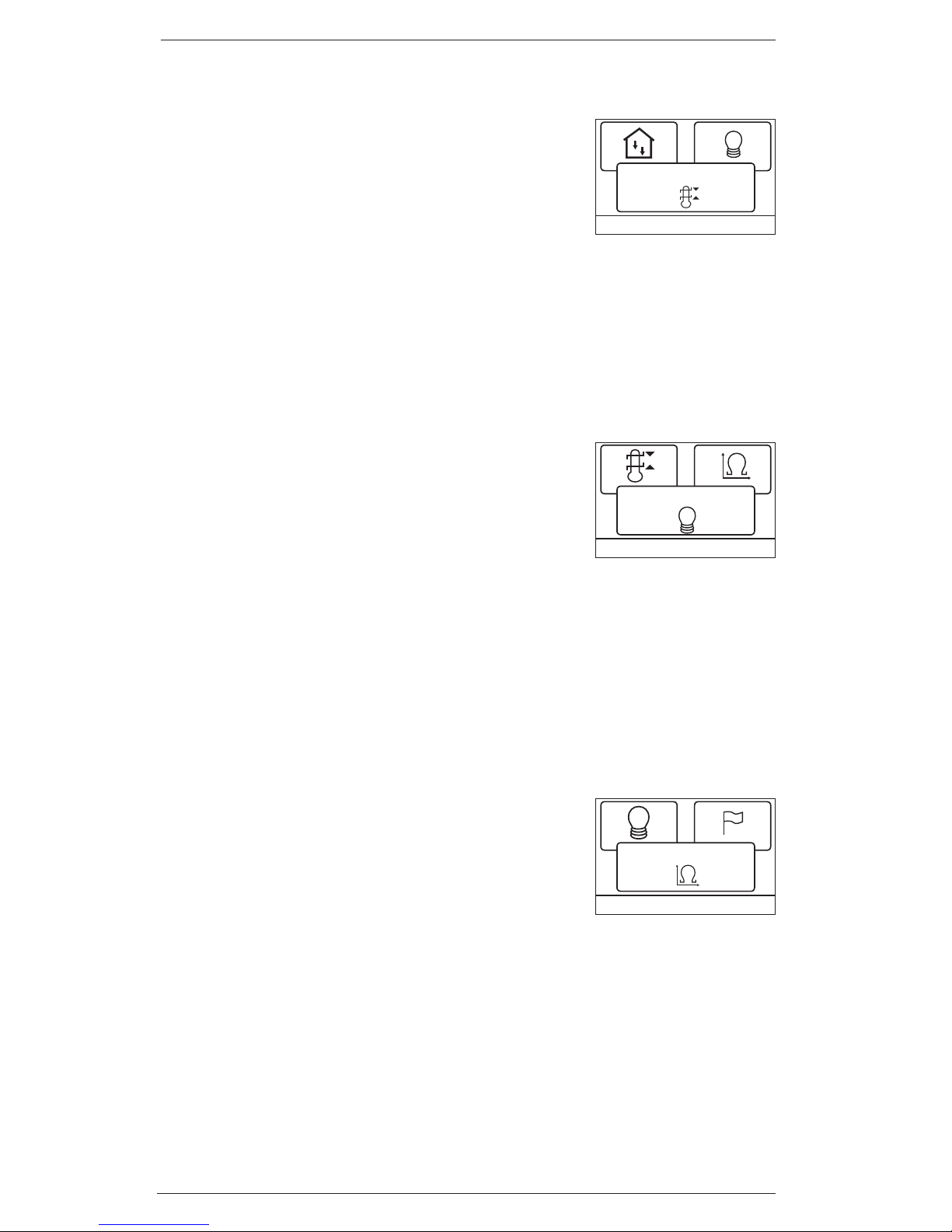

Temp scale
Temperature scale
Allows you to set the temperature range within which the thermostat can be set. It is then only possible to set a temperature within this range in auto, comfort and manual mode. Press OK to highlight Min temperature. Use the up or down button to select the minimum permissible temperature. Press OK and select the maximum permissible temperature. Confirm the settings with OK.

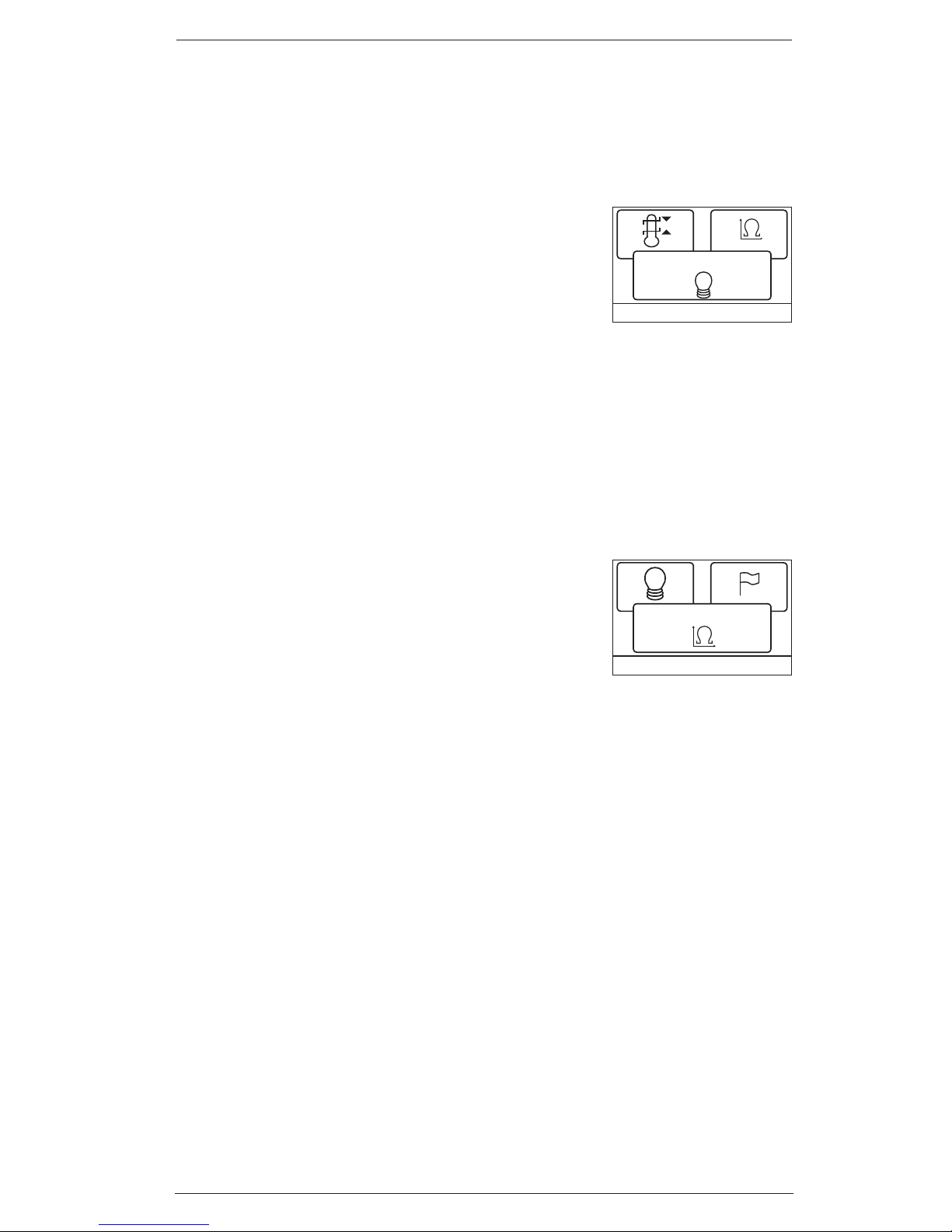

OK
Backlight
Display illumination
There are three settings for the display back­lighting:
• Auto: Backlighting is activated whenever a key is pressed and goes out automatically
OCC4/OCD4 English
12
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
30 seconds after the last key press.
On: Backlighting continuously on.
Heating active: Backlighting comes on when heat is called for by the thermostat.
Select the desired backlighting setting and confirm with OK.
OK

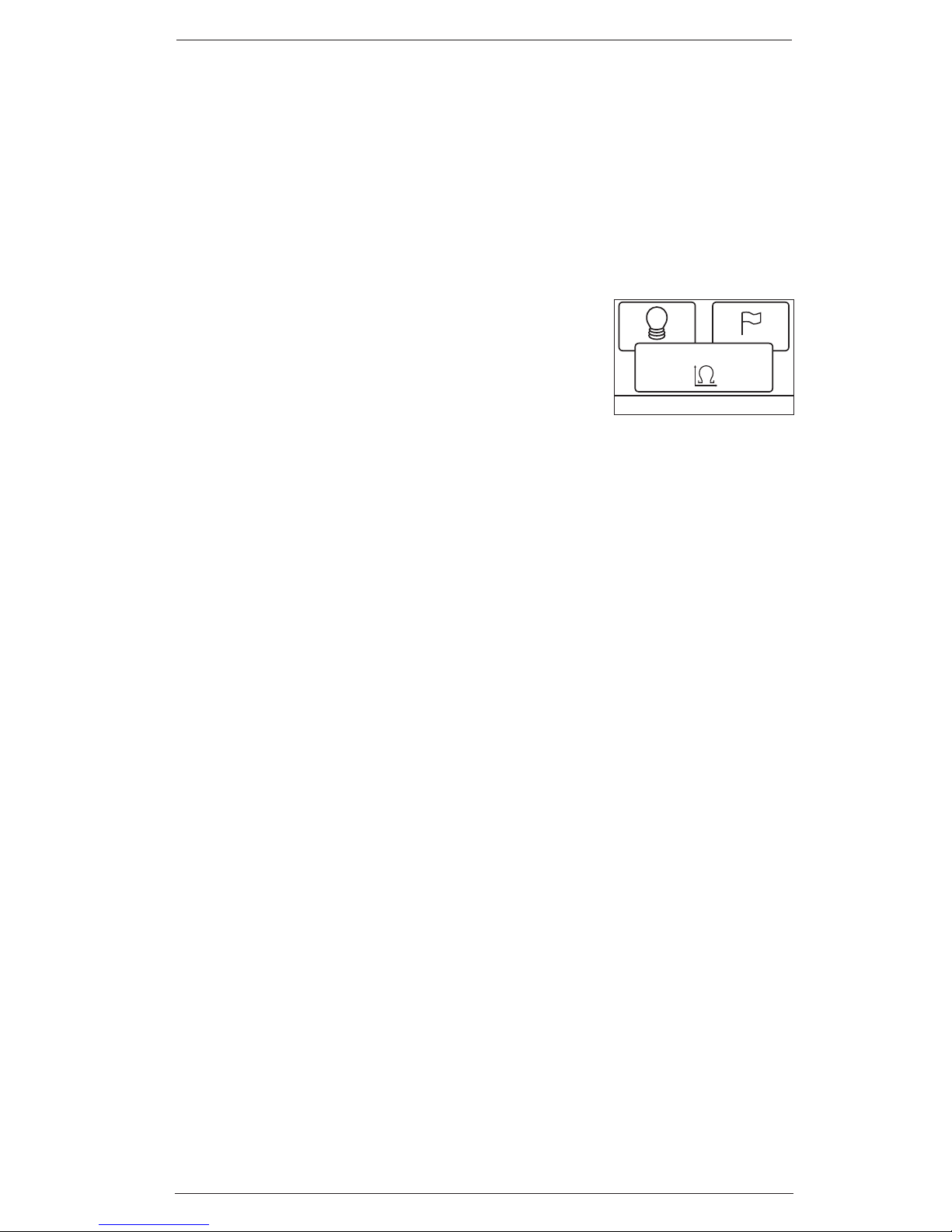

Sensor
Selecting the sensor*
Floor sensors other than the supplied (12 kΩ/ 25 °C) can be selected with this menu. The thermostat is preprogrammed for 4 other types:
Sensor 2 k Sensor 10 k Sensor 15 k Sensor 33 k
Select the installed sensor with the arrow keys, then confirm with OK. The resistance characteristics of the sensor for 15 °C, 20 °C, 25 °C and 30 °C are now displayed. If the installed sensor does not have the same characteristic as that shown in the thermostat display, change the values at the four listed temperatures using the arrow keys. Confirm with OK to switch to the next resistance characteristic. Select Information with the arrow keys, then confirm with OK. The display now shows the resistance characteristic of the selected sensor. Then confirm with OK. The new sensor values are now stored in the thermostat.
*Only for thermostats with floor sensor.
NB! If the incorrect sensor is selected there is a risk that the ther­mostat will not be able to regulate to the desired temperatures and therefore damage to the floor construction or covering may occur.
OK
Language

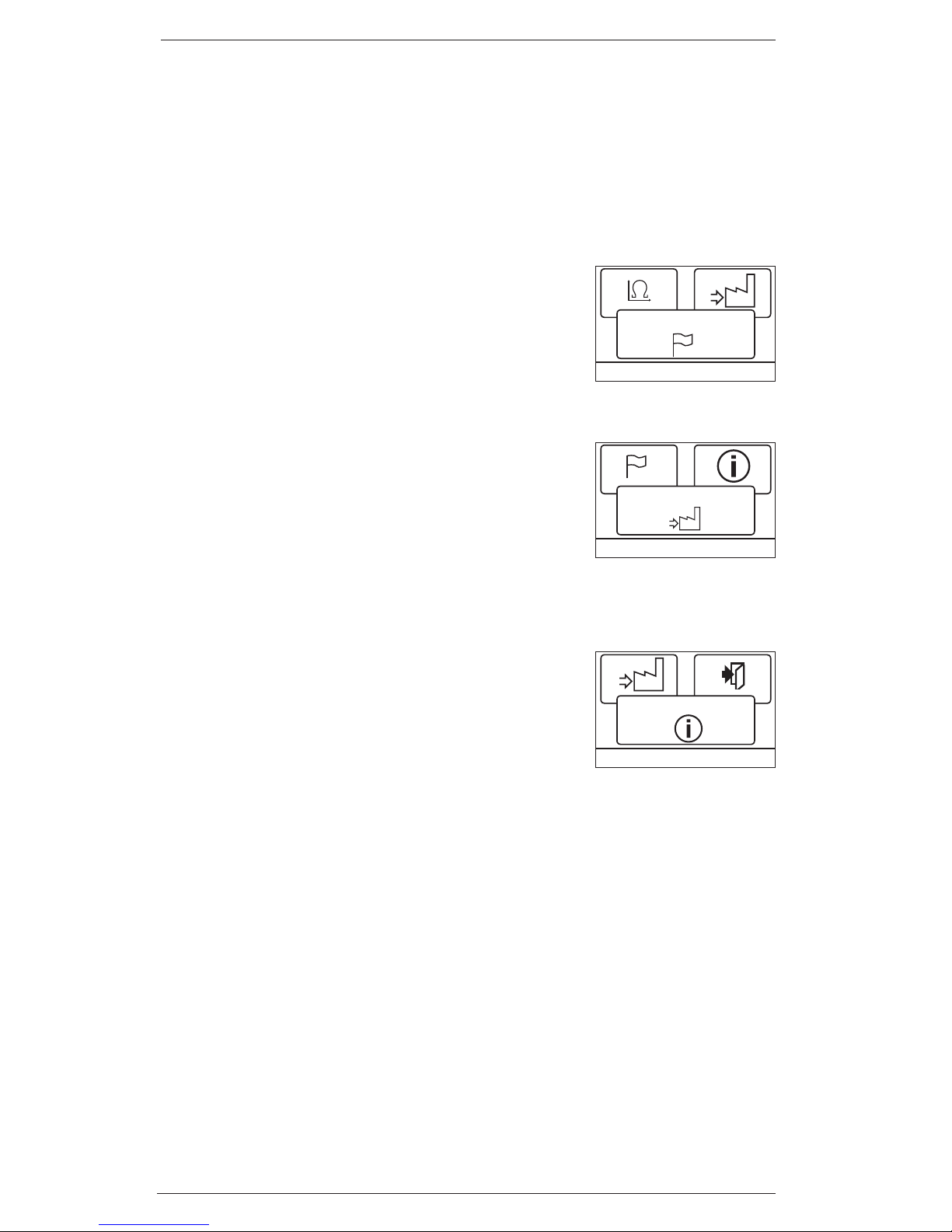

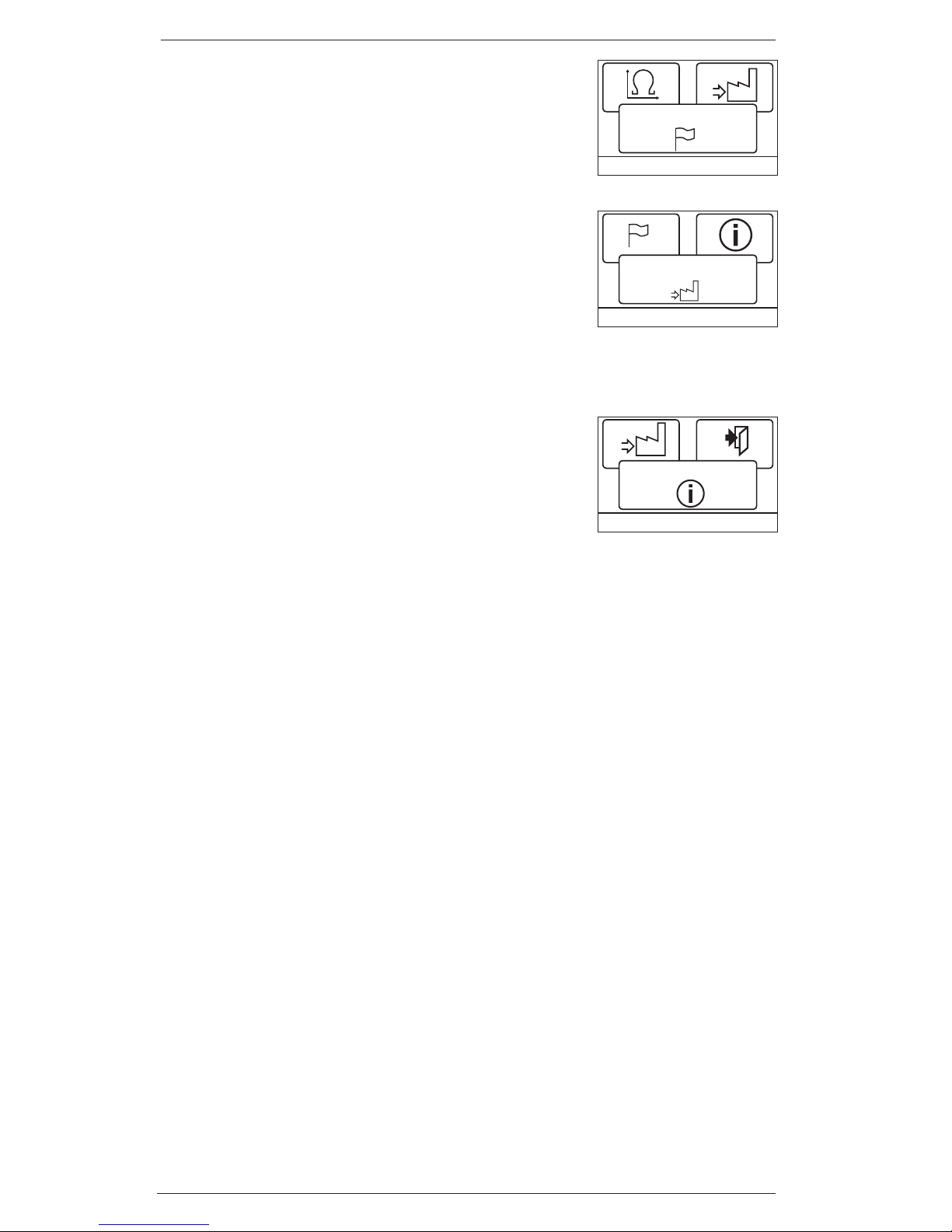

Language
Allows the language used on the display to be changed. Press OK and select the required language. Confirm with OK.
OCC4/OCD4 English
13
© 2014 OJ Electronics A/S

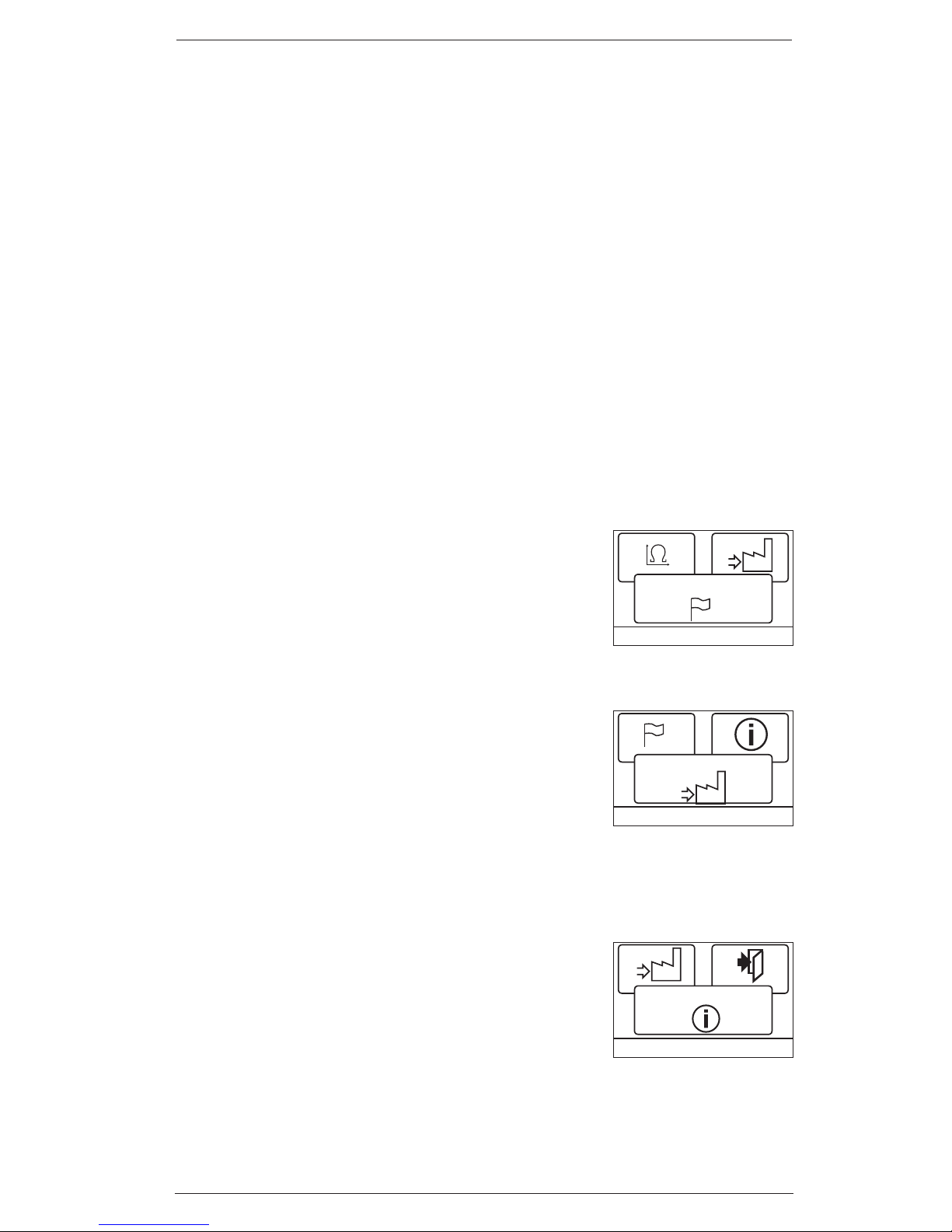

OK
Factory reset
Factory reset
Allows factory settings to be restored. Your personal settings will be lost, see Factory settings. Press OK and choose Reset in the menu. Confirm with OK.
OK
Information
Information
Displays the thermostat software version.
Back
In various parts of the menus and submenus you will find the Back menu item. Use Back to return to the last step.
Exit
Returns to initial dispay.
ERROR MESSAGES
If a fault or error occurs, the thermostat will display an error code as follows: E0: Internal failure. The thermostat is defective.
Replace thermostat. E1: Internal sensor defective or short-circuited. E2: External sensor defective or short-circuited. E5: Internal overheating. Inspect the installation.
OCC4/OCD4 English
© 2014 OJ Electronics A/S
14
The trademark is registered and belongs to OJ Electronics A/S · © 2014 OJ Electronics A/S
FACTORY SETTINGS
Preset schedule
Day 1-5
Event Time With floor sensor With room sensor
Morning 06:00-08:00 25 °C 20 °C
Daytime 08:00-16:00 20 °C 15 °C
Daytime2* 08:00-16:00 20 °C 15 °C
Evening 16:00-23:00 25 °C 20 °C
Evening2* 16:00-23:00 25 °C 20 °C
Night 23:00-06:00 20 °C 15 °C
Day 6-7
Event Time With floor sensor With room sensor
Morning
08:00-23:00 25 °C 20 °C
Night 23:00-08:00 20 °C 15 °C
* Depending on the chosen schedule, see User Settings/Event schedule..
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg Tel.: +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com
OCC4/OCD4 English
1515
© 2014 OJ Electronics A/S
OCC4/OCD4
Benutzer Handbuch Deutsch
INHALT
Menü ................................................................................. 16
Einführung ......................................................................... 17
Erste Einstellungen .......................................................... 17
Allgemeiner Betrieb .......................................................... 18
Zurück ............................................................................ 18
Beenden ......................................................................... 18
Betriebsart ........................................................................ 18
Auto-Modus .................................................................. 18
Manueller Modus .......................................................... 18
Komfortmodus ............................................................... 18
Thermostat-Konfigurationsmenüs ..................................19
Uhrenbetrieb .................................................................... 19
Benutzer-Einstellungen ....................................................20
Uhrzeit und Datum ........................................................ 20
Kindersicherung ............................................................ 20
Display-Einstellungen .................................................... 21
Wochenprogramm ........................................................ 21
Energieverbrauch .......................................................... 22
Service-Einstellungen ..................................................... 22
Oset-Temperatur .......................................................... 23
Selbstlernfunktion .......................................................... 23
Einstellung der Regelungsart ......................................... 23
Temperaturskala ............................................................. 24
Display-Beleuchtung ..................................................... 24
Fühlerauswahl ................................................................ 24
Sprache .......................................................................... 25
Rückstellung auf die
Werkseinstellungen ........................................................ 25
Information ..................................................................... 25
Zurück ............................................................................ 25
Beenden ......................................................................... 25
Fehlermeldungen .............................................................. 26
Werkseinstellungen .......................................................... 27
Voreingestellter Zeitplan ................................................. 27
16
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
OCC4/OCD4 Deutsch
MENÜ
Uhrenbetrieb
Benutzer-Einstell.
Temp.Abgleich
Selbstlernfunktion
Anwendung
Temp.Skala
Beleuchtung
Uhrzeit / Datum
Kindersicher.
Display-Einstell.
Wochenprog.
Energieverbrauch
Zurück
Beenden
Sprache
Werkeinstellung
Information
Zurück
Beenden
Service-Einstell.
Beenden
14:08
Komfort Menü Manuell
Mi
20°C
Fühler
17
© 2014 OJ Electronics A/S
EINFÜHRUNG
Der Thermostat dient dazu, Ihre Heizanlage zu vorgegebenen, für jeden Wochentag unterschiedlichen Zeitpunkten einzuschalten. Für jeden Wochentag lassen sich für unterschiedliche Zeiträume, Pha­sen genannt, individuelle Temperaturen einstellen. Ein Absenken der Temperatur bei verlassenem Zuhause reduziert Ihre Energieko­sten ohne den Komfort zu verringern. Der Thermostat wird mit einem für die meisten Haushalte passen­den, vorprogrammierten Zeitplan geliefert. Außer Sie ändern diese Einstellungen, arbeitet der Thermostat gemäß diesen Vorgaben. Darüber hinaus verfügt der Thermostat über eine Lernfunktion, die automatisch die Einschaltzeitpunkte der Heizperioden ändert, um ein Erreichen der gewünschten Temperatur zum eingestellten Zeitpunkt zu gewährleisten. Nach drei Tagen hat die Lernfunktion die Einschaltzeitpunkte der Heizung entsprechend angepasst.
ERSTE EINSTELLUNGEN
Beim ersten Einschalten, Schalter auf EIN „I“, sind Sprache, Uhrzeit und Datum einzustellen. Das Menü führt Sie automatisch durch diesen Prozess.
• Mit den Pfeiltasten wählen Sie Ihre Sprache und mit OK bestäti-
gen Sie diese.
• Die aktuelle Stunde einstellen und mit OK betätigen. Dann die
Minuten einstellen. Mit der OK-Taste betätigen.
• Aktuelles Datum: Jahr, Monat und Tag einstellen. Die Einstellun-
gen mit der OK-Taste bestätigen. Der Thermostat ist jetzt betriebsbereit und steuert Ihre Heizung gemäß dem vorprogrammierten wwPhasen-Zeitplan, siehe Werkseinstellungen.
Navigationstasten
Betriebsschalter
14:08
Komfort Menü Manuell
Mi
20°C
OCC4/OCD4 Deutsch
18
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
ALLGEMEINER BETRIEB
Aktivieren und Deaktivieren des Thermostats erfolgen durch hin­auf- oder herunterschieben des Schalters auf Ein „I“ und Aus „0“. Bei ausgeschaltetem Thermostat, Aus „0“, ist das Relais inaktiv. Alle Einstellungen, einschließlich Uhrzeit und Datum, werden gespeichert. Der Thermostat lässt sich intuitiv mittels der Navigationstasten bedienen. Die Funktion jeder Taste wird über ihr am Display angezeigt.
Zurück
Dadurch gelangen Sie zurück zur vorherigen Ebene.
Beenden
Kehrt zum Startdisplay zurück.
BETRIEBSART
Der Thermostat hat drei unterschiedliche Temperaturregelungsmo­di zu bieten:
Auto-Modus
Wählen Sie Auto, wenn die Temperatur automatisch mit Hilfe
des Phasen-Programms geregelt werden soll.
Manueller Modus
Wählen Sie Manuell, um den Phasen-Zeitablauf zu übersteuern (z. B. während des Urlaubs) und um die gewünschte Temperatur manuell einzustellen. Gegebenenfalls kann die Temperatur wäh­rend Ihrer Abwesenheit zum Frostschutz z. B. auf 5°C festgelegt werden.
Manuell betätigen, mit OK bestätigen und die gewünschte
Temperatur einstellen.
Komfortmodus
Wählen Sie Komfort, um vorübergehend eine
Komfort-Temperatur für ein besonderes Ereignis (den so genannten Party-Modus) einzustellen.
OCC4/OCD4 Deutsch
19
© 2014 OJ Electronics A/S
Komfort betätigen, mit OK bestätigen und die gewünschte Temperatur einstellen. Dann die gewünschte Dauer des Kom­fortmodus‘ eingeben.
Nach Ablauf der eingestellten Zeit kehrt der Thermostat automa­tisch zum Auto-Modus zurück.
Bitte beachten: Der Komfortmodus ist eine zwischenzeitliche, ma­nuelle Einstellung, die automatisch mit Beginn der nächsten Phase im Phasenprogramm aufgehoben wird.
THERMOSTAT-KONFIGURATIONSMENÜS
Mit dem Menü lassen sich folgende Optionen auswählen:
UHRENBETRIEB
OK
Uhrenbetrieb
Ermöglicht Ihnen eine automatische Tempera­turregelung mit einem Programm Ihrer Wahl. Sie können die Temperaturen für verschiede­ne Phasen während des Tages einstellen:
4-Phasen* 6-Phasen*
Tagbetrieb Tagbetrieb
Auß.Haus Auß.Haus
Zu Hause Auß.Haus2
Ecobetrieb Zu Hause
Zu Hause2
Ecobetrieb
* Abhängig vom gewählten Zeitablauf, siehe Benutzer-Einstellun­gen/Wochenprog.
Der Thermostat ist mit einem Phasen-Zeitplan für einfache und wirtschaftliche Heizungsregelung vorprogrammiert, siehe Vorein­gestellter Zeitplan unter Werkseinstellungen. Der Zeitplan lässt sich einfach wie folgt ändern:
1. Die OK-Taste betätigen, um das Display zu den Phasen-Einstel- lungen zu aktivieren.
2. Wählen Sie mit den Pfeiltasten, für welche Tage, Mo-Fr oder Sa- So, die Einstellungen geändert werden sollen. Mit OK betätigen.
OCC4/OCD4 Deutsch
20
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
3. Jetzt die Uhrzeit und Temperatur für jede tägliche Phase im Programm auswählen. Mit OK betätigen und den Startzeitpunkt für die betreende Phase einstellen. Mit OK bestätigen. Die Temperatur für diese Phase einstellen und mit OK bestätigen.
4. Nach Einstellung der gewünschten Phasen Beenden taste im Menü betätigen, um zum Startdisplay zurückzukehren.
Temp
OK
40.0°C
5.0°C 25°C
Time
OK
08:00
Max
06:00
Min
05:00
OK
Benutzer-Einstell.
BENUTZER-EINSTELLUNGEN
In den Benutzer-Einstellungen lassen sich folgende Punkte ändern:
• Uhrzeit und Datum
• Kindersicherung
• Display-Einstellungen
• Wochenprogramm
• Energieverbrauch
OK
Uhrzeit / Datum
Uhrzeit und Datum OK betätigen und die aktuelle Uhrzeit in
Stunden und Minuten einstellen. Danach wird das Datum angezeigt. Das Da­tum einstellen und mit OK bestätigen.
OK
Kindersicher.
Kindersicherung
Ermöglicht Ihnen die Thermostateinstellungen zu verriegeln, z. B. an öentlichen Orten oder Standorten, wo Sie ein Ändern der Einstellun­gen verhindern möchten. OK betätigen und die Kindersicherung mit der Pfeiltaste auf Ein stellen. Mit OK bestätigen. Die Kindersicherung lässt sich durch gleichzeitiges 5 Sekunden langes Betätigen der Komfort- und Manuell-Tasten aufheben.
OCC4/OCD4 Deutsch
21
© 2014 OJ Electronics A/S
Display-Einstellungen
OK
Display-Einstell.
Erlaubt Ihnen die Anzeigen am Startdisplay auszuwählen. Uhrzeit/Tag: Zeigt im Display oben
aktuelle Uhrzeit und Tag an.
Temp.Sollwert: Zeigt die aktuelle Temperatureinstellung an. Aktuelle Temp.* Zeigt die aktuell gemessene Temperatur an. Anzeigedauer: Schaltet das Display aus, wenn 30 Sekun-
den lang keine Taste betätigt wurde. Jede Tastenbetätigung reaktiviert das Display. Der Thermostat bleibt aktiv und arbeitet nach dem
gewählten Programm. OK-Taste betätigen, um die Anzeigeoptionen auszuwählen oder die Auswahl aufzuheben. Danach im Menü Beenden wählen, um zum Startbildschirm zurückzukehren und die gewählten Einstellungen zu betrachten. * Nur bei Fußbodenanwendung.
OK
Wochenprog.
Wochenprogramm
Ermöglicht Ihnen den passenden Phasen­Wochenprogramm auszuwählen. 5:2 4-Phasen: Montag bis Freitag mit 4
Phasen und Samstag bis Sonntag mit 2 Phasen z.B. wenn Sie Montag bis Freitag arbeiten.
6:1 4-Phasen: Montag bis Samstag mit 4 Phasen und Sonntag
mit 2 Phasen z.B. wenn Sie Montag bis Samstag arbeiten.
7:0 4-Phasen: Montag bis Sonntag mit 4 individuellen Phasen.
Ermöglicht Ihnen für jeden der 7 Wochentage individuelle Programme zu wählen.
5:2 6-Phasen: Montag bis Freitag mit 6 Phasen und Samstag
bis Sonntag mit 2 Phasen. Typisch angewandt, wenn Sie Montag bis Freitag arbeiten.
6:1 6-Phasen: Montag bis Samstag mit 6 Phasen und Sonntag
mit 2 Phasen. Typisch angewandt, wenn Sie Montag bis Samstag arbeiten.
OCC4/OCD4 Deutsch
22
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
7:0 6-Phasen: Montag bis Sonntag mit 6 Phasen. Das ermög-
licht Ihnen die Wahl von individuellen Program­men für jeden Tag der Woche.
0:7 6-Phasen: Montag bis Sonntag mit 6 Phasen und das
gleiche Programm für alle Tage der Woche. Wählen Sie den gewünschten Wochenprogramm und bestätigen Sie mit OK. Anleitung zur Programmierung von Uhrzeit und Temperatur für den Phasen-Zeitplan, siehe Uhrenbetrieb.
OK
Energieverbrauch
Energieverbrauch
Ermöglicht Ihnen den Energieverbrauch für die letzen 2 Tage, 30 Tage oder 365 Tage anzuzeigen. Den gewünschten Zeitraum mit OK bestäti­gen. Angezeigt wird die relative Einschaltzeit der Heizung in Pro­zent (%). Und daneben die Kosten für den gewählten Zeitraum. Um eine korrekte Berechnung zu gewährleisten, sind die Einstellungen für Währung, Preis je kWh und Leistung zu kontrollieren. Währung: OK betätigen und die gewünschte Währung wäh-
len. Mit OK bestätigen.
Strompreis: Mit OK betätigen und den aktuellen Strompreis
eingeben. Die Kosten sind je kWh anzugeben. OK betätigen.
Leistung: OK betätigen und die angeschlossene Heizleistung
eingeben. Der Wert ist in Watt (W) anzugeben. OK betätigen. Das Menü durch Betätigen von Beenden verlas­sen.
SERVICE-EINSTELLUNGEN
OK
Service-Einstell.
Das Service-Menü umfasst folgende Optionen:
• Oset-Temperatur
• Lernfunktion
• Anwendung
• Temperaturskala
OCC4/OCD4 Deutsch
23
© 2014 OJ Electronics A/S
• Display-Beleuchtung
• Fühlerauswahl
• Sprache
• Rückstellung auf die Werkseinstellungen
• Information
OK
Temp.Abgleich
Oset-Temperatur
Entspricht die aktuell gemessene Temperatur nicht dem angezeigten Wert am Thermostat, lässt sich der Thermostat durch Ausgleich der Temperatur justieren. OK betätigen und den Wert der gemessenen Temperatur einge­ben. Mit OK bestätigen.
OK
Selbstlernfunktion
Selbstlernfunktion
Diese Funktion gewährleistet, dass die gewünschte Temperatur beim Aufstehen am Morgen oder bei der Rückkehr nach Hause bereits erreicht ist. Schon nach wenigen Tagen hat die Lernfunktion automatisch berechnet, wann der Thermostat die Heizung zuschalten muß. OK betätigen und die Funktion auf Ein stellen. Mit OK bestätigen.
OK
Anwendung
Einstellung der Regelungsart
Benutzten Regelungstyp einstellen. 4 Optionen sind verfügbar: Fußboden: Der Thermostat regelt
ausschließlich die Boden­temperatur. Ein Bodenfühler ist anzuschließen.
Raumreg. : Der Thermostat regelt ausschließlich die Raum-
temperatur.
Raum/Bgr: Der Thermostat regelt die Raumtemperatur mit
min. und max. Grenzen für die Bodentempera­tur. Ein Bodenfühler ist anzuschließen.
Regler: Der Thermostat wirkt als einfacher Regler und
es werden keine Fühler angewandt. Die Einstel­lung ist ein Prozentwert.
OK betätigen und die gewünschte Anwendung wählen. Mit OK
OCC4/OCD4 Deutsch
24
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
bestätigen.
OK
Temp.Skala
Temperaturskala
Ermöglicht Ihnen die Einstellung des Tempe­raturbereichs, in welchem der Thermostat ein­gestellt werden kann. Danach ist es im Auto-, Komfort- und manuellen Modus nur möglich die Temperatur innerhalb dieses Bereichs einzustellen. OK betätigen um die Min. Temperatur zu markieren. Mit den Pfeil­tasten die zulässige minimale Temperatur einstellen. OK betätigen und die zulässige maximale Temperatur einstellen. Die Einstellun­gen mit OK bestätigen.
OK
Beleuchtung
Display-Beleuchtung
Für die Hintergrundbeleuchtung gibt es drei Einstellungsmöglichkeiten:
Auto: Die Beleuchtung wird auf Knopfdruck
aktiviert und erlischt automatisch 30 Sekun­den nach der letzten Tastenbetätigung.
Ein: Leuchtet ständig.
Heizbetrieb: Die Beleuchtung schaltet bei Wärmebedarfsmel-
dung durch den Thermostat ein. Die gewünschte Hintergrundbeleuchtung wählen, und mit OK bestätigen.
OK
Fühler
Fühlerauswahl*
Mit diesem Menü lassen sich andere Boden-fühler wählen als der mitgelieferte NTC-Fühler (12 kΩ/25 °C). Der Thermostat ist für 4 andere NTC Typen vor-programmiert:
Fühler 2 k Fühler 10 k Fühler 15 k Fühler 33 k
Mit den Pfeiltasten den montierten Fühler wählen, und mit OK bestätigen. Die Widerstandscharakteristik des Fühlers für 15 °C, 20 °C, 25 °C und 30 °C wird jetzt angezeigt.
OCC4/OCD4 Deutsch
25
© 2014 OJ Electronics A/S
Weist der montierte Fühler nicht die gleiche Charakteristik wie im Thermostat-Display angezeigt auf, lassen sich die Werte bei den 4 genannten Temperaturen mit den Pfeiltasten ändern. OK betätigen, um zur nächsten Widerstandscharakteristik zu wechseln. Mit den Pfeiltasten Information auswählen, und OK betätigen. Die Widerstandscharakteristik des gewählten Fühlers jetzt kommt zur Anzeige. Anschließend mit OK bestätigen. Die neuen Fühler­werte sind jetzt im Thermostat gespeichert.
* Nur für thermostaten mit Boden-fühler.
NB! Bei falscher Fühlerwahl besteht Gefahr, dass der Thermostat nicht gemäß den gewünschten Temperaturen zu regeln imstande ist und daher möglicherweise Beschädigungen der Bodenkonstruk­tion/des Bodenbelags auftreten können.
OK
Sprache
Sprache
Ermöglicht es die Sprache am Display zu ändern. OK betätigen und die gewünschte Sprache wählen. Mit OK bestätigen.
OK
Werkeinstellung
Rückstellung auf die Werkseinstellungen
Ermöglicht es die Werkseinstellungen wieder herzustellen. Ihre persönlichen Einstellungen gehen dabei verloren, siehe Werkseinstel-
lungen. OK betätigen und im Menü Werkeinstellung wählen. Mit OK bestätigen.
OK
Information
Information
Zeigt die Softwareversion des Thermostats an.
Zurück
Dadurch gelangen Sie zurück zur vorherigen Ebene.
OCC4/OCD4 Deutsch
26
© 2014 OJ Electronics A/S
Beenden
Kehrt zum Startdisplay zurück.
FEHLERMELDUNGEN
Beim Auftreten eines Fehlers oder einer Störung wird am Thermo­stat ein Fehlercode angezeigt, der folgende Bedeutung haben kann: E0: Interne Störung. Der Thermostat ist defekt.
Thermostat austauschen.
E1: Interner Fühler defekt oder kurzgeschlossen.
Thermostat tauschen.
E2: Externer Fühler defekt oder kurzgeschlossen. Fühler überprü-
fen. Gegenfalls tauschen.
E5: Interne Überhitzung. Installation kontrollieren.
Die Marke ist eine eingetragene Marke der OJ Electronics A/S · © 2014 OJ Electronics A/S
OCC4/OCD4 Deutsch
27
WERKSEINSTELLUNGEN
Voreingestellter Zeitplan
Tag 1-5
Phase Uhrzeit Mit Bodenfühler Mit Raumfühler
Tagbetrieb 06:00-08:00 25 °C 20 °C
Auß.Haus 08:00-16:00 20 °C 15 °C
Auß.Haus2* 08:00-16:00 20 °C 15 °C
Zu Hause 16:00-23:00 25 °C 20 °C
Zu Hause2* 16:00-23:00 25 °C 20 °C
Ecobetrieb 23:00-06:00 20 °C 15 °C
Tag 6-7
Phase Uhrzeit Mit Bodenfühler Mit Raumfühler
Tagbetrieb 08:00-23:00 25 °C 20 °C
Ecobetrieb 23:00-08:00 20 °C 15 °C
* Abhängig vom gewählten Zeitablauf, siehe Benutzer-Einstellun­gen/Wochenprog.
Die Marke ist eine eingetragene Marke der OJ Electronics A/S · © 2014 OJ Electronics A/S
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg Tel.: +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com
OCC4/OCD4 Deutsch
© 2014 OJ Electronics A/S
Gebruikshandleiding Nederlands
INHOUD
28
Menu ................................................................................. 29
Inleiding ............................................................................. 30
De allereerste instellingen ............................................... 30
Algemene bediening......................................................... 31
Terug .............................................................................. 31
Exit ................................................................................. 31
In werking .......................................................................... 31
Auto stand ..................................................................... 31
Handbediening .............................................................. 31
Comfort stand ................................................................ 31
Instelmenu’s thermostaat ............................................... 32
Standen instellingen ......................................................... 32
Instellingen gebruiker ...................................................... 33
Tijd en datum ................................................................ 33
Kinderslot ...................................................................... 33
Scherminstellingen ........................................................ 34
Standen schema ........................................................... 34
Energiebewaking ........................................................... 35
Constructie-instellingen .................................................. 35
Oset temperatuur ......................................................... 36
Aanpasfunctie ................................................................ 36
Toepassing ..................................................................... 36
Temperatuurschaal ......................................................... 36
Display verlichting .......................................................... 37
Selecteer de sensor ....................................................... 37
Taal ................................................................................. 38
Fabrieksreset ................................................................. 38
Informatie ....................................................................... 38
Terug .............................................................................. 38
Exit ................................................................................. 38
Foutmeldingen .................................................................. 38
Fabrieksinstellingen .........................................................39
Schema voorinstelling ................................................... 39
OCC4/OCD4
29
MENU
OCC4/OCD4 Nederlands
Stand. instell.
Instell. gebruiker
14:08
Comfort Menu Man.
Wo
20°C
Offset temp.
Aanpasfunctie
Toepassing
Temp. schaal
Tijd en datum
Kinderslot
Scherminstell.
Stand. schema
Energiebewaking
Terug
Exit
Verlichting
Taal
Fabrieksreset
Informatie
Terug
Exit
Constr.-instell. Exit
Sensor
30
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
INLEIDING
De thermostaat kan uw verwarmingssysteem op vooringestelde tijdstippen op verschillende dagen van de week inschakelen. Voor elke dag van de week kunt u afzonderlijke temperaturen instellen voor verschillende perioden, die standen worden genoemd. Door de temperatuur te verlagen als u niet thuis bent, verlaagt u de stookkosten zonder het comfort te verminderen. De thermostaat wordt geleverd met een standaardschema dat voor de meeste woningen geschikt is. Tenzij u deze instellingen wijzigt, zal de thermostaat op dit standaardprogramma werken. De thermostaat heeft ook een aanpassingsfunctie die de starttijd van de verwarmingsperiode automatisch wijzigt zodat de gewenste temperatuur wordt bereikt op de door u ingestelde tijd. Na drie da­gen heeft de aanpassingsfunctie geleerd wanneer de verwarming moet worden ingeschakeld.
DE ALLEREERSTE INSTELLINGEN
De eerste keer dat u de thermostaat met de onderbreker Aan “I” inschakelt, moet u de taal, tijd en datum instellen. Het menu zal u automatisch door het proces voeren.
• Kies uw taal met de knoppen Omhoog en Omlaag en bevestig
met OK.
• Stel het actuele uur in en druk op de OK knop. Stel dan de
minuten in. Druk op OK.
• Stel de actuele datum in: jaar, maand en dag. Bevestig de instel-
lingen met de OK knop. De thermostaat is nu gereed voor gebruik en zal uw verwarming regelen in overeenstemming met het vooringestelde standen schema, zie Fabrieksinstellingen.
Navigatieknoppen
Stroomonderbreker
14:08
Comfort Menu Man.
Wo
20°C
OCC4/OCD4 Nederlands
31
© 2014 OJ Electronics A/S
ALGEMENE BEDIENING
Met de onderbrekerknop kunt u de thermostaat aan “I” en uit “0” zetten door de knop omhoog en omlaag te schuiven. Wanneer de thermostaat is uitgeschakeld “0”, wordt het relais uitgeschakeld. Alle instellingen, incl. tijd en datum zullen worden opgeslagen. De thermostaat wordt bediend met de navigatieknoppen. De func­tie van elke knop wordt aangegeven in het scherm boven de knop.
Terug
In verschillende delen van de menu’s en submenu’s zult u het Terug menu item vinden. Gebruik Terug om naar de voorgaande stap terug te gaan.
Exit
Gaat terug naar het beginscherm.
IN WERKING
De thermostaat bezit drie verschillende manieren van temperatuur regelen.
Auto stand
Selecteer Auto als u wilt dat de temperatuur automatisch wordt
bewaakt via het Standensysteem.
Handbediening
Kies handbediening om het ingestelde Standen programma te annuleren (bv. tijdens de vakantie) en de gewenste temperatuur handmatig in te stellen. U kunt de temperatuur bv. op 5°C zetten voor bescherming tegen vorst terwijl u afwezig bent.
• Druk op Handbediening, bevestig met OK en kies de gewenste
temperatuur.
Comfort stand
Kies Comfort om een tijdelijke Comfort temperatuur
voor een speciale gelegenheid in te stellen (de zoge-
naamde feeststand).
• Druk op Comfort, bevestig met OK en kies de gewenste tempe-
ratuur. Voer daarna de gewenste duur van de comfort stand in.
OCC4/OCD4 Nederlands
32
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
Nadat de ingestelde tijd is verlopen, zal de thermostaat automa­tisch teruggaan naar de Auto stand.
NB: de Comfort stand is een tijdelijke, met de hand ingestelde stand die automatisch wordt geannuleerd als de volgende stand in het standen systeem start.
INSTELMENU’S THERMOSTAAT
Het menu biedt keus uit de volgende mogelijkheden
OK
Stand. instell.
STANDEN INSTELLINGEN
Hiermee kunt u de temperatuur automa­tisch regelen volgens een programma van uw eigen keus. U kunt temperatuurinstel­lingen voor verschillende standen per dag selecteren
4-Standen* 6-Standen*
Dag Dag
Op werk Op werk
Thuis Op werk2
Nacht Thuis
Thuis2
Nacht
* Zie Gebruikersinstellingen/standen schema, afhankelijk van het gekozen schema.
De thermostaat is ingesteld op een Standen schema voor een eenvoudige en zuinige verwarmingsregeling, zie Vooringesteld schema onder Fabrieksinstellingen. Het schema kan gemakkelijk als volgt worden veranderd
1. Druk op de OK knop om het scherm met de Standen instelling te activeren.
2. Kies de dagen die u in de instellingen wilt wijzigen Ma-vr of Za- zo met de knop omhoog of omlaag. Druk op OK.
OCC4/OCD4 Nederlands
33
© 2014 OJ Electronics A/S
3. Kies nu de tijd en temperatuur voor elk van de dagelijkse stan­den in het programma. Druk op OK en stel de starttijd in voor de gewenste stand. Bevestig met OK. Stel de temperatuur voor deze stand in en bevestig met OK.
4. Kies Exit in het menu nadat de gewenste standen zijn ingesteld, om terug te gaan naar het beginscherm.
Temp.
OK
40.0°C
5.0°C 25°C
OK
08:00
Max.
06:00
Min.
05:00
Tijd
OK
Instell. gebruiker
INSTELLINGEN GEBRUIKER
In het gebruikersmenu kunt u voor de vol­gende items veranderen:
• Tijd en datum
• Kinderslot
• Scherminstellingen
• Standen schema
• Energiebewaking
OK
Tijd en datum
Tijd en datum
Druk op OK en stel de actuele tijd in uren en minuten in. Daarna zal de datum verschijnen. Stel de datum in en bevestig met OK.
OK
Kinderslot
Kinderslot
Hiermee kunt u de thermostaatinstellingen ver­grendelen, bv. in openbare ruimtes waar u niet wenst dat de instellingen worden gewijzigd. Druk op OK en zet het kinderslot op Aan met de omlaag knop. Bevestig met OK. Het kinderslot kan worden ontgrendeld door 5 seconden tegelijk op de knoppen Comfort en Handbediening te drukken.
OCC4/OCD4 Nederlands
34
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
OK
Scherminstell.
Scherminstellingen
Hier kunt u selecteren uit wat er op het begin­scherm wordt getoond. Tijd/dag: Geeft de actuele tijd en dag
weer bovenin het scherm.
Ingest. temp. Geeft de huidige temperatuur weer. Act. temp.* Geeft de actueel gemeten temperatuur weer. Scr. saver
Schakelt het scherm na 30 seconden uit als er niet op een knop wordt gedrukt. Door weer op een knop te drukken wordt het scherm geactiveerd. De thermostaat blijft aanstaan en loopt het geselec
-
teerde programma door. Druk op de OK knop om de schermopties te kiezen of over te slaan. Kies dan Exit in het menu om terug te gaan naar het begin­scherm waar u de gekozen instellingen kunt zien. * Alleen bij toepassing ’Vloer’.
OK
Stand. schema
Standen schema
Hier kunt u kiezen welk type wekelijks Stan­den schema u wenst. 5:2 4-standen: Maandag tot vrijdag met
4 standen en zaterdag tot zondag met 2 standen. Deze wordt typisch gebruikt als u van maandag tot vrijdag werkt.
6:1 4-standen: Maandag tot zaterdag met 4 standen en
zondag met 2 standen. Deze wordt typisch gebruikt als u van maandag tot zaterdag werkt.
7:0 4-standen: Maandag tot zondag met 4 verschillende
standen. Hier kunt u voor elk van de 7 dagen per week een afzonderlijk programma kiezen.
5:2 6-standen: Maandag tot vrijdag met 6 standen en zaterdag
en zondag met 2 standen. Deze wordt typisch gebruikt als u van maandag tot vrijdag werkt.
6:1 6-standen: Maandag tot zaterdag met 6 standen en
zondag met 2 standen. Deze wordt typisch gebruikt als u van maandag tot zaterdag werkt.
7:0 6-standen: Maandag tot zondag met 6 standen. Hiermee
kunt u individuele programma’s voor iedere
OCC4/OCD4 Nederlands
35
© 2014 OJ Electronics A/S
weekdag selecteren.
0:7 6-standen: Maandag tot zondag met 6 standen en het-
zelfde programma voor iedere weekdag. Selecteer het gewenste Standen schema en bevestig met OK. Voor aanwijzingen over het programmeren van tijd en temperatuur voor het Standen schema, zie Standen instellingen.
OK
Energiebewaking
Energiebewaking
Hier kunt u het energieverbruik aflezen voor de afgelopen 2 dagen, 30 dagen of 365 dagen. Druk op OK voor de gekozen periode. De waarde in procenten (%) geeft de relatieve tijd aan waarin de verwarming aan heeft gestaan. De volgende figuur toont de kosten voor de gekozen periode. Controleer de instel­lingen voor valuta, prijs per kWh en belasting om zeker te zijn van een juiste berekening. Valuta: Druk op OK en kies de gewenste valuta.
Bevestig met OK. Kosten/ eenheid: Druk op OK en voer de actuele kosten voor elektriciteit
in. De kosten moeten worden ingevoerd per kWh.
Druk op OK. Belasting: Druk op OK en voer de aangesloten verwarmingsbron
in. De waarde moet in Watt (W) worden aangegeven.
Druk op OK. Verlaat het menu door op Exit te drukken.
OK
Constr.-instell.
CONSTRUCTIE-INSTELLINGEN
Het menu constructie-instellingen bevat de volgende opties
• Oset temperatuur
• Aanpasfunctie
• Toepassing
• Temperatuurschaal
• Display verlichting
• Selecteer de sensor
• Taal
• Fabrieksreset
• Informatie
OCC4/OCD4 Nederlands
36
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
OK
Offset temp.
Oset temperatuur
Als de actueel gemeten temperatuur niet over­eenkomt met de thermostaatwaarden, kunt u de thermostaat bijstellen door de temperatuur in evenwicht te brengen. Druk op OK en voer de waarde van de gemeten temperatuur in. Bevestig met OK.
OK
Aanpasfunctie
Aanpasfunctie
Zorgt ervoor dat de gewenste temperatuur al is bereikt wanneer u ’s ochtends opstaat of van uw werk thuiskomt. Na enkele dagen zal de aanpasfunctie automatisch berekend hebben wanneer de verwarming moet worden aangezet. Druk op OK en zet de functie op Aan. Bevestig met OK.
OK
Toepassing
Toepassing
Stel het gebruikte type regeling in. Er zijn 4 opties Vloerreg.: De thermostaat regelt al-
leen de vloertemperatuur. Er moet een vloersensor zijn aangesloten.
Ruimtereg.: De thermostaat regelt alleen de kamertem-
peratuur.
Ruimte/grens:
De thermostaat regelt de kamertemperatuur met min. en max. grenzen voor de vloertemperatuur. Er moet een vloersensor zijn aangesloten.
Regelaar: De thermostaat werkt als een gewone regelaar
zonder gebruik van sensoren. De instelling is een percentage.
Druk op OK en kies de gewenste toepassing. Bevestig met OK.
OK
Temp. schaal
Temperatuurschaal
Hiermee kunt u het temperatuurbereik afstellen waarbinnen de thermostaat instelbaar is. Dan kunt u alleen een temperatuur in auto, comfort en handbediening instellen binnen dit bereik.
OCC4/OCD4 Nederlands
37
© 2014 OJ Electronics A/S
Druk op OK om te markeren Min. temperatuur. Gebruik de omhoog/omlaag knop om de minimum toegestane temperatuur te selecteren. Druk op OK en selecteer de maximum toegestane temperatuur. Bevestig de instellingen met OK.
OK
Verlichting
Display verlichting
Er zijn drie instellingen voor achtergrondver­lichting van het display:
• Auto: De achtergrondverlichting wordt
geactiveerd als een toets wordt ingedrukt, en gaat automatisch uit 30 seconden na de laatste keer indruk­ken van een toets.
Aan: Achtergrondverlichting onafgebroken aan.
Verwarming actief: De achtergrondverlichting slaat aan als de
thermostaat om warmte vraagt.
Selecteer de gewenste achtergrondverlichting en bevestig met OK.
OK
Sensor
Selecteer de sensor*
Andere vloersensors dan de geleverde (12 kΩ/ 25 °C) zijn in dit menu te selecteren. De thermostaat is voorgeprogrammeerd voor 4 andere types:
Sensor 2 k Sensor 10 k Sensor 15 k Sensor 33 k
Selecteer de geïnstalleerde sensor met de pijltjestoetsen en beve­stig met OK. Nu verschijnen de weerstand eigenschappen van de sensor voor 15 °C, 20 °C, 25 °C en 30 °C. Als de geïnstalleerde sensor niet dezelfde eigenschappen heeft als hetgeen er op het thermostaatdisplay verschijnt, kunt u de waar­den wijzigen met de pijltjestoetsen. Bevestig met OK om naar de volgende weerstand eigenschap over te schakelen. Selecteer Informatie met de pijltjestoetsen en bevestig met OK. Op het display verschijnt nu de weerstand eigenschap van de geselecteerde sensor. Bevestig met OK. De nieuwe sensorwaarden zijn nu in de thermostaat opgeslagen.
OCC4/OCD4 Nederlands
38
© 2014 OJ Electronics A/S
* Alleen voor thermostaat met Vloersensor.
OBS! Als de verkeerde sensor is geselecteerd, bestaat het risico dat de thermostaat niet in staat is om de gewenste temperaturen te regelen, waardoor de vloerconstructie of vloerbedekking bescha­digd kan worden.
OK
Taal
Taal
Hier kunt u de gebruikte taal op het scherm wijzigen. Druk op OK en selecteer de gewenste taal. Bevestig met OK.
Fabrieksreset
OK
Fabrieksreset
Hiermee kunnen de fabrieksinstellingen weer worden teruggebracht. Uw persoonlijke instel­lingen zullen worden gewist, zie Fabriekinstel- lingen. Druk op OK en kies Reset in het menu. Bevestig met OK.
OK
Informatie
INFORMATIE
Toont de softwareversie van de thermostaat.
Terug
In verschillende delen van de menu’s en submenu’s zult u het Terug menu item vinden. Gebruik Terug om naar de voorgaande stap terug te gaan.
Exit
Gaat terug naar het beginscherm.
FOUTMELDINGEN
Indien een fout of vergissing verschijnt, zal de thermostaat als volgt een foutcode aangeven E0: Interne fout. De thermostaat is defect. Vervang de thermo-
staat. E1: De interne sensor is defect of kortgesloten. E2: De externe sensor is defect of kortgesloten.
OCC4/OCD4 Nederlands
Het OJ warenmerk is een geregistreerd warenmerk van OJ Electronics A/S · © 2014 OJ Electronics A/S
39
E5: Interne oververhitting. Controleer de installatie.
FABRIEKSINSTELLINGEN
Schema voorinstelling
Dag 1-5
Stand Duur Met vloersensor Met ruimtesensor
Dag 06:00-08:00 25 °C 20 °C
Op werk 08:00-16:00 20 °C 15 °C
Op werk2* 08:00-16:00 20 °C 15 °C
Thuis 16:00-23:00 25 °C 20 °C
Thuis2* 16:00-23:00 25 °C 20 °C
Nacht 23:00-06:00 20 °C 15 °C
Dag 6-7
Stand Duur Met vloersensor Met ruimtesensor
Dag 08:00-23:00 25 °C 20 °C
Nacht 23:00-08:00 20 °C 15 °C
* Zie Gebruikersinstellingen/standen schema, afhankelijk van het gekozen schema.
OCC4/OCD4 Nederlands
Het OJ warenmerk is een geregistreerd warenmerk van OJ Electronics A/S · © 2014 OJ Electronics A/S
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg Tel.: +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com
© 2014 OJ Electronics A/S
40
© 2014 OJ Electronics A/S
OCC4/OCD4 Nederlands
4141
© 2014 OJ Electronics A/S
OCC4/OCD4
Instrukcja Obsługi Polski
© 2014 OJ Electronics A/S
SPIS TREŚCI
Menu .................................................................................. 42
Wprowadzenie .................................................................. 43
Pierwsze uruchomienie.................................................... 43
Ogólne zasady działania .................................................. 44
Powrót ............................................................................ 44
Wyjście .......................................................................... 44
Tryby działania .................................................................. 44
Tryb automatyczny ........................................................ 44
Tryb ręczny .................................................................... 45
Tryb komfortowy ............................................................ 45
Menu ustawień termostatu .............................................. 45
Sekwencja przedziałów(pór dnia) ................................... 45
Ustawienia użytkownika .................................................. 46
Godzina i data ............................................................... 46
Zabezpieczenie przed dziećmi ......................................47
Ustawienia wyświetlacza .............................................. 47
Sekwencja przedziałów (pór dnia)..................................47
Monitorowanie zużycia energii ...................................... 48
Ustawienia techniczne ..................................................... 49
Przesunięcie temperatury ............................................... 49
Funkcja adaptacyjna ...................................................... 49
Rodzaj regulacji .............................................................. 49
Skala temperatury .......................................................... 50
Podświetlenie wyświetlacza ...........................................50
Wybór czujnika ............................................................... 51
Język ............................................................................. 52
Reset do ustawień fabrycznych ..................................... 52
Informacje ...................................................................... 52
Powrót ............................................................................ 52
Wyjście .......................................................................... 52
Sygnalizacja błędów......................................................... 52
Ustawienia fabryczne ....................................................... 53
Fabryczny harmonogram ............................................... 53
42
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
Sekw. pór dnia
Ustaw. użytkown.
14:08
Komfort Menu T. ręczny
Śr
20°C
Przes. temp.
Funkcja adapt.
Rodzaj regulacji
Skala temp.
Godzina i data
Zab. prz. dzie.
Ustaw. wyświetl.
Sekw. pór dnia
Monit. zuż. en.
Powrót
Wyjście
Podświetlenie
Język
Reset do ust. fabr.
Informacje
Powrót
Wyjście
Ustaw. techn.
Wyjście
Menu
OCC4/OCD4 Polski
Czujnik
43
© 2014 OJ Electronics A/S
WPROWADZENIE
Termostat umożliwia włączanie układu grzewczego w ustalonych porach w określone dni tygodnia. Dla każdego dnia tygodnia moż­na ustawić różne wartości temperatury w 4 lub 6 oddzielny prze­działach czasowych, zwanych porami dnia. Obniżenie temperatury w czasie nieobecności domowników zmniejsza koszty ogrzewania bez uszczerbku dla komfortu. Urządzenie posiada zaprogramowany, domyślny harmonogram pracy, który jest odpowiedni dla większości instalacji. Jeśli użyt­kownik nie wprowadzi nowych ustawień, termostat będzie działał zgodnie z ustawieniami fabrycznymi. Ponadto termostat jest wyposażony w funkcję adaptacyjną, która pozwala urządzeniu ustalać, jak długi czas jest potrzebny na ogrzanie i ochłodzenie podłogi w różnych porach roku, i uwzględniać go przy włączaniu i wyłączaniu ogrzewania. Dzięki temu termostat zawsze zapewnia uzyskanie wymaganej tempe­ratury pomieszczenia o ustawionej godzinie. Proces poznawania przez urządzenie charakterystyki cieplnej pomieszczenia i dochod­zenia do właściwych ustawień trwa 3 dni.
PIERWSZE URUCHOMIENIE
Po pierwszym włączeniu termostatu, tj. przesunięciu przycisku zasilania do pozycji „I”, należy wprowadzić ustawienia języka, godziny i daty. Menu automatycznie prowadzi użytkownika przez kolejne etapy tej operacji.
• Wybierz język przyciskami „w górę” i „w dół” i potwierdź przyci­skiem OK.
• Ustaw aktualną godzinę i potwierdź przyciskiem OK. Następnie ustaw minutę. Naciśnij OK.
• Ustaw aktualną datę: rok, miesiąc i dzień. Potwierdź ustawienie przyciskiem OK.
Teraz termostat jest gotowy do użytku i może sterować ogrzewa­niem podłogowym zgodnie z fabrycznie wprowadzoną sekwencją pór dnia (przedziałów czasowych). Sekwencja ta jest przedsta­wiona w punkcie „Ustawienia fabryczne”.
OCC4/OCD4 Polski
44
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
Przyciski nawigacyjne
Przycisk zasilający
14:08
Komfort Menu T. ręczny
Śr
20°C
OGÓLNE ZASADY DZIAŁANIA
Przesuwny (w górę i w dół) przycisk zasilający pozwala na włą­czenie „I” i wyłączenie „0” termostatu. Po przesunięciu przycisku do pozycji „0”, przekaźnik rozłącza się i następuje wyłączenie. Wszystkie ustawienia, w tym czasu i daty, pozostają w pamięci urządzenia. Termostat jest obsługiwany intuicyjnie za pomocą przycisków nawigacyjnych. Na wyświetlaczu, nad każdym przyciskiem, znajduje się oznacze­nie jego funkcji.
Powrót
Poszczególne menu i podmenu posiadają opcję Powrót. Opcja ta pozwala na powrót do poprzedniego kroku.
Wyjście
Powrót do ekranu początkowego.
TRYBY DZIAŁANIA
Termostat jest wyposażony w trzy tryby sterowania temperaturą:
Tryb automatyczny
Wybierz tryb automatyczny, jeśli chcesz, by sterowanie temperaturą odbywało się automatycznie, zgodnie z ustawioną sekwencją pór dnia.
OCC4/OCD4 Polski
45
© 2014 OJ Electronics A/S
Tryb ręczny
Wybierz tryb ręczny, by anulować zaprogramowaną sekwencję pór dnia (np. na czas urlopu) i ręcznie ustawić żądaną temperaturę. Możesz np. na czas wyjazdu ustawić temperaturę 5°C dla ochrony przed mrozem.
• Naciśnij Tryb ręczny, potwierdź OK i wybierz żądaną temperaturę.
Tryb komfortowy
Ten tryb służy do jednorazowego ustawienia tymczaso-
wej temperatury komfortowej (tzw. tryb imprezowy) dla danej pory dnia.
• Naciśnij Tryb komfortowy, potwierdź OK i wybierz żądaną
temperaturę. Następnie wprowadź żądany czas trwania trybu komfortowego.
Po upływie tego czasu termostat automatycznie powróci do Trybu
automatycznego.
Uwaga: Tryb komfortowy to tymczasowe ręczne ustawienie, które jest kasowane automatycznie z chwilą nadejścia następnej pory w zaprogramowanej sekwencji pór dnia.
MENU USTAWIEŃ TERMOSTATU
Menu pozwala na wybór następujących opcji:
OK
Sekw. pór dnia
SEKWENCJA PRZEDZIAŁÓW (PÓR DNIA)
Pozwalaja na automatyczne sterowanie temperaturą zgodnie z wybranym przez użytkownika programem. Temperaturę można ustawiać oddzielnie dla pór dnia:
4 pór dnia* 6 pór dnia*
Dzień Dzień
Poza dom. Poza domem
W dom. Poza dom.2
Noc W domu
W dom.2
Noc
OCC4/OCD4 Polski
46
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
* Zależnie od wybranej konfiguracji, patrz Ustawienia użytkownika/Sekwencja pór dnia.
Termostat posiada fabrycznie zaprogramowaną sekwencję pór dnia, by sterowanie temperaturą odbywało się w sposób łatwy i ekonomiczny, patrz Fabryczny harmonogram pod Ustawienia fabryczne. Fabryczny harmonogram można łatwo zmieniać w poniżej opisany sposób:
1. Naciśnij OK, aby otworzyć menu sekwencji 4 pór dnia.
2. Przyciskami „ w górę i „w dół” wybierz dni, dla których chcesz zmienić ustawienia: Pon-Pt lub Sob-Nie. Naciśnij OK.
3. Teraz wybierz czas i temperaturę dla każdej pory dnia. Naciśnij
OK i ustaw czas rozpoczęcia danej pory. Potwierdź za pomocą OK. Ustaw temperaturę dla danej pory dnia i potwierdź za
pomocą OK.
4. Po ustawieniu wszystkich pór, naciśnij Wyjście, aby powrócić do ekranu początkowego.
MaksMin
Godzina
OK
08:00
06:00 05:00
Temp.
OK
40.0°C
5.0°C 25°C
OK
Ustaw. użytkown.
USTAWIENIA UŻYTKOWNIKA
W menu ustawień użytkownika można zmieniać następujące pozycje:
• Godzina i data
• Zabezpieczenie przed dziećmi
• Ustawienia wyświetlacza
• Sekwencja przedziałów pór dnia
• Monitorowanie zużycia energii
OK
Godzina i data
Godzina i data
Naciśnij OK i ustaw aktualny czas w godzi­nach i minutach. Następnie wyświetli się data. Ustaw datę i potwierdź za pomocą OK.
OCC4/OCD4 Polski
47
© 2014 OJ Electronics A/S
OK
Zab. prz. dzie.
Zabezpieczenie przed dziećmi
Pozwala na wprowadzenie blokady ustawień termostatu, np. w miejscach publicznych lub innych, w których modyfikacja ustawień przez osoby niepowołane byłaby niepożądana. Naciśnij OK i uruchom zabezpieczenie przez dziećmi wybierając Włącz. przyciskiem „w dół”. Potwierdź za pomocą OK. Zdjęcie blokady odbywa się poprzez jednoczesne naciśnięcie przycisków Tryb komfortowy i Tryb ręczny i przytrzymaniu ich przez 5 sekund.
Ustawienia wyświetlacza
OK
Ustaw. wyświetl.
Opcja ta pozwala użytkownikowi na zmianę zawartości wyświetlanej na ekranie począt­kowym. Godzina/dzień: U góry wyświetlacza
pokazywany jest aktualny czas i data.
Ustaw temp.: Wyświetlacz pokazuje aktualnie obowiązu-
jącą wartość ustawionej temperatury
Akt. temp.*: Wyświetlacz pokazuje faktyczną aktualną
temperaturę.
Wygaszacz ekranu: Wyłącza wyświetlacz, jeśli od naciśnięcia
na przycisk upłynęło 30 sekund. Kolejne naciśnięcie dowolnego przycisku ponownie uruchamia wyświetlacz. Termostat pozostaje
włączony i realizuje wybrany program. Naciskaj przycisk OK, aby zaznaczyć lub odznaczyć opcje wyświetlacza. Następnie wybierz Wyjście, by powrócić do ekranu początkowego i zobaczyć wybrane ustawienia.
* Tylko przy regulacji za pomocą czujnika temperatury podłogi.
OK
Sekw. 4 pór dnia
Sekwencja przedziałów (pór dnia)
Pozwala na wybór żądanej opcji sekwencji przedziałów (pór dnia). 5:2 4 epór dnia: 4 zmiany temperatury w
ciągu dnia od poniedziałku do piątku i 2 zmiany temperatury w ciągu dnia w soboty i niedziele. Używany zwykle, jeśli
OCC4/OCD4 Polski
48
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
domownicy pracują od poniedziałku do piątku.
6:1 4 epór dnia: 4 zmiany temperatury w ciągu dnia od ponie-
działku do soboty i 2 zmiany temperatury w ciągu dnia w niedziele. Używany zwykle, jeśli domownicy pracują od poniedziałku do soboty.
7:0 4 epór dnia: 4 zmiany temperatury w ciągu dnia od ponie-
działku do niedzieli. Pozwala na wybór indywidu­alnej sekwencji dla każdego dnia tygodnia.
5:2 6 epór dnia: 6 zmian temperatury w ciągu dnia od
poniedziałku do piątku i 2 zmiany tempe­ratury w ciągu dnia w soboty i niedziele. Używany zwykle, jeśli domownicy pracują od poniedziałku do piątku.
6:1 6 epór dnia: 6 zmian temperatury w ciągu dnia od
poniedziałku do soboty i 2 zmiany temperatury w ciągu dnia w niedziele. Używany zwykle, jeśli domownicy pracują od poniedziałku do soboty.
7:0 6 epór dnia: 6 zmian temperatury w ciągu dnia od
poniedziałku do niedzieli. Ta opcja pozwala na wybór indywidualnej sekwencji dla każdego dnia tygodnia.
0:7 6 epór dnia: 6 zmian temperatury w ciągu dnia od
poniedziałku do niedzieli – ta sama sekwencja
dla wszystkich dni tygodnia. Wybierz żądaną opcję sekwencji przedziałów i potwierdź za pomocą OK. Wskazówki w zakresie programowania czasu i temperatury dla poszczególnych przedziałów czasowych znajdują się w rozdziale
Ustawienia sekwencji przedziałów (pór dnia).
OK
Monit. zuż. en.
Monitorowanie zużycia energii
Pozwala na monitorowanie zużycia energii w ciągu ostatnich 2, 30 lub 365 dni. Wybierz żądany okres i naciśnij OK. Wartość w procentach (%) oznacza czas, w jakim ogrzewanie było włączone. Umieszczona obok liczba to koszt energii w wybranym okresie. Aby zapewnić prawidłowość pomiaru,
OCC4/OCD4 Polski
49
© 2014 OJ Electronics A/S
sprawdź ustawienia waluty, ceny kWh i obciążenia. Waluta: Naciśnij OK i wybierz żądaną walutę.
Potwierdź za pomocą OK.
Koszt jedn.: Naciśnij OK i ustaw koszt energii elektrycznej.
Wielkość ta powinna być podana w przeliczeniu na 1 kWh. Naciśnij OK.
Obciążenie: Naciśnij OK i wprowadź wartość podłączonej mocy
grzewczej. Wartość ta musi być wyrażona w Wat (W). Naciśnij OK. Wyjdź z menu naciskając Wyjście.
OK
Ustaw. techn.
USTAWIENIA TECHNICZNE
Menu ustawień technicznych zawiera następujące funkcje:
• Przesunięcie temperatury
• Funkcja adaptacyjna
• Rodzaj regulacji
• Skala temperatury
• Podświetlenie wyświetlacza
• Wybór czujnika
• Język
• Reset do ustawień fabrycznych
• Informacje
OK
Przes. temp.
Przesunięcie temperatury
Jeśli faktyczna zmierzona wartość temperatury nie jest zgodna z wartością na termostacie, można dokonać przesunięcia temperatury na termostacie. Naciśnij OK i wprowadź wartość pomiaru temperatury. Potwierdź za pomocą OK.
OK
Funkcja adapt.
Funkcja adaptacyjna
Dzięki tej funkcji żądana temperatura jest osiągana z chwilą rozpoczęcia danego prze­działu czasowego (pory). W ciągu kilku dni urządzenie uczy się, kiedy powinno włączyć ogrzewanie. Naciśnij OK i uruchom funkcję wybierając Włącz. Potwierdź za
OCC4/OCD4 Polski
50
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
pomocą OK.
OK
Rodzaj regulacji
Rodzaj regulacji
Ustaw stosowany rodzaj kontroli temperatury. Dostępne są 4 opcje: Reg. czujn. t. podł. : Termostat reguluje
wyłącznie tempera­turę podłogi. Konieczne jest podłączenie czujnika temperatury podłogi.
Reg. czujn. t. pow. : Termostat reguluje wyłącznie temperaturę
powietrza w pomieszczeniu.
Reg. czujn. t. pow./ czujn. ogr. t. podł. Termostat reguluje temperaturę powietrza
w pomieszczeniu oraz minimalną i maksy­malną temperaturę podłogi. Konieczne jest podłączenie czujnika temperatury podłogi.
Regulator: Termostat działa jako zwykły regulator
bez żadnych czujników. Ustawienie jest procentowe.
Naciśnij OK i wybierz żądaną opcję. Potwierdź za pomocą OK.
OK
Skala temp.
Skala temperatury
Pozwala na wyznaczenie zakresu tempera­tur, w ramach którego można wprowadzać ustawienia dla termostatu. Następnie można wprowadzać wartości temperatury mieszczą­ce się w tym zakresie w trybach automatycznym, komfortowym i ręcznym. Naciśnij OK, aby podświetlić temperaturę Min. Za pomocą przyci­sków „w górę” i „w dół” ustaw żądaną wartość najniższej dopusz­czalnej temperatury. Naciśnij OK i wybierz wartość maksymalnej dopuszczalnej temperatury. Potwierdź ustawienia za pomocą OK.
OK
Podświetlenie
Podświetlenie wyświetlacza
Istnieją trzy opcje ustawień dla podświetlenia wyświetlacza:
Automatyczne: Podświetlenie włącza się
przy każdym naciśnięciu dowolnego przy-
OCC4/OCD4 Polski
51
© 2014 OJ Electronics A/S
cisku i wyłącza automatycznie po 30 sekundach od ostatniego naciśnięcia przycisku.
Włączone: Podświetlenie jest włączone przez cały czas.
Gdy włączone jest ogrzewanie: Podświetlenie włącza się, gdy termostat aktywuje ogrzewanie.
• Wybierz żądaną opcję podświetlenia wyświetlacza i potwierdź naciskając OK.
OK
Czujnik
Wybór czujnika*
W tym menu można dokonać wyboru innego czujnika podłogowego niż dostarczony czuj­nik (12 kΩ/ 25°C). Termostat został wstępnie zaprogramowany do współpracy z czterema innymi typami:
Czujnik 2 k Czujnik 10 k Czujnik 15 k Czujnik 33 k
Wybierz właściwy czujnik za pomocą przycisków nawigacyjnych i potwierdź naciskając OK. Wyświetlona zostanie charakterystyka oporności czujnika dla temperatury 15°C, 20°C, 25 C i 30°C. Jeśli charakterystyka oporności zainstalowanego czujnika różni się od pokazanej na wyświetlaczu, zmień jej wartości dla czterech ww. temperatur za pomocą przycisków nawigacyjnych. Każdą wprowadzoną wielkość potwierdzaj naciskając OK, co umożliwi przejście do następnej wartości do ustawienia. Za pomocą przycisków nawigacyjnych wybierz Informacje i potwierdź naciskając OK. Teraz na wyświetlaczu pojawi się charakterystyka oporności wy­branego czujnika. Potwierdź naciskając OK. Wprowadzone dane czujnika zostaną zachowane w pamięci termostatu.
* Tylko dla termostatów z czujnikiem podłogowym.
UWAGA! W razie błędnego wyboru czujnika, istnieje ryzyko, że termostat nie będzie mógł regulować temperatury we właściwy sposób, co może spowodować uszkodzenie konstrukcji i/lub pokry­cia podłogi.
OCC4/OCD4 Polski
52
© 2014 OJ Electronics A/S
Język
OK
Język
Pozwala na zmianę języka wyświetlacza. Naciśnij OK i wybierz żądany język. Potwierdź za pomocą OK.
OK
Reset do ust. fabr.
Reset do ustawień fabrycznych
Pozwala na powrót termostatu do ustawień fabrycznych. Ustawienia wprowadzone przez użytkownika ulegają skasowaniu. Naciśnij OK, z menu wybierz Reset. Potwierdź za pomocą OK.
OK
Informacje
Informacje
Wyświetla dane wersji oprogramowania termostatu.
Powrót
Poszczególne menu i podmenu posiadają opcję Powrót. Opcja ta pozwala na powrót do poprzedniego kroku.
Wyjście
Powrót do ekranu początkowego.
SYGNALIZACJA BŁĘDÓW
W razie wystąpienia błędu lub usterki, termostat wyświetla jeden z następujących kodów: E0: Błąd wewnętrzny. Termostat jest uszkodzony. Konieczna jest
wymiana termostatu. E1: Wewnętrzny czujnik uszkodzony lub zwarty. E2: Zewnętrzny czujnik uszkodzony lub zwarty. E5: Wewnętrzne przegrzanie. Sprawdź instalację.
Znak towarowy jest zarejestrowany i stanowi własność OJ Electronics A/S· © 2014 OJ Electronics A/S
OCC4/OCD4 Polski
53
USTAWIENIA FABRYCZNE
Fabryczny harmonogram
Dzień 1-5
Zdarzenie Godzina
Z czujnikiem temp. podłogi
Z czujnikiem temp. powietrza
Dzień 06:00-08:00 25 °C 20 °C
Poza dom. 08:00-16:00 20 °C 15 °C
Poza dom.2* 08:00-16:00 20 °C 15 °C
W dom. 16:00-23:00 25 °C 20 °C
W dom.2* 16:00-23:00 25 °C 20 °C
Noc 23:00-06:00 20 °C 15 °C
Dzień 6-7
Zdarzenie Godzina
Z czujnikiem temp. podłogi
Z czujnikiem temp. powietrza
Dzień 08:00-23:00 25 °C 20 °C
Noc 23:00-08:00 20 °C 15 °C
* Zależnie od wybranej konfiguracji, patrz Ustawienia użytkownika/Sekwencja pór dnia.
Znak towarowy jest zarejestrowany i stanowi własność OJ Electronics A/S· © 2014 OJ Electronics A/S
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg Tel.: +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com
OCC4/OCD4 Polski
54
© 2014 OJ Electronics A/S © 2014 OJ Electronics A/S
55
© 2014 OJ Electronics A/S
The trademark is registered and belongs to OJ Electronics A/S · © 2014 OJ Electronics A/S
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg Tel.: +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com
Loading...
