OJ Electronics ETO2 Instruction Manual

24/7 Installation Support • Lifetime Technical Assistance • Free Design Service • www.WarmlyYours.com • [phone]

10291-A 1/14

SCE-120 INSTRUCTIONS MANUAL

Dear Customer,

Thank you for purchasing your radiant heating control from WarmlyYours. The Instructions Manual
for this control is attached. WarmlyYours is dedicated to making comfort easy and we continually
strive to provide our customers with the best controls in the industry.

WarmlyYours sells this product under part number SCE-120. The control’s manufacturer identifies
this same part with the model number of ETO2 in all the documentation provided with the control.

If you have any technical questions related to this control or the installation of any of our radiant
heating systems, please call our 24/7 installation team at [phone] or visit our website at
www.WarmlyYours.com.

WarmlyYours
Technical Team

590 Telser Road

Lake Zurich, IL 60047

Ph. [phone] Fax [phone]

Web. www.WarmlyYours.com

Type ETO2

Controller for ice and snow melting

67221 12/13 (JRK)

© 2013 OJ Electronics A/S

GREEN COMFORT

Maximum comfort with low energy consumption

English

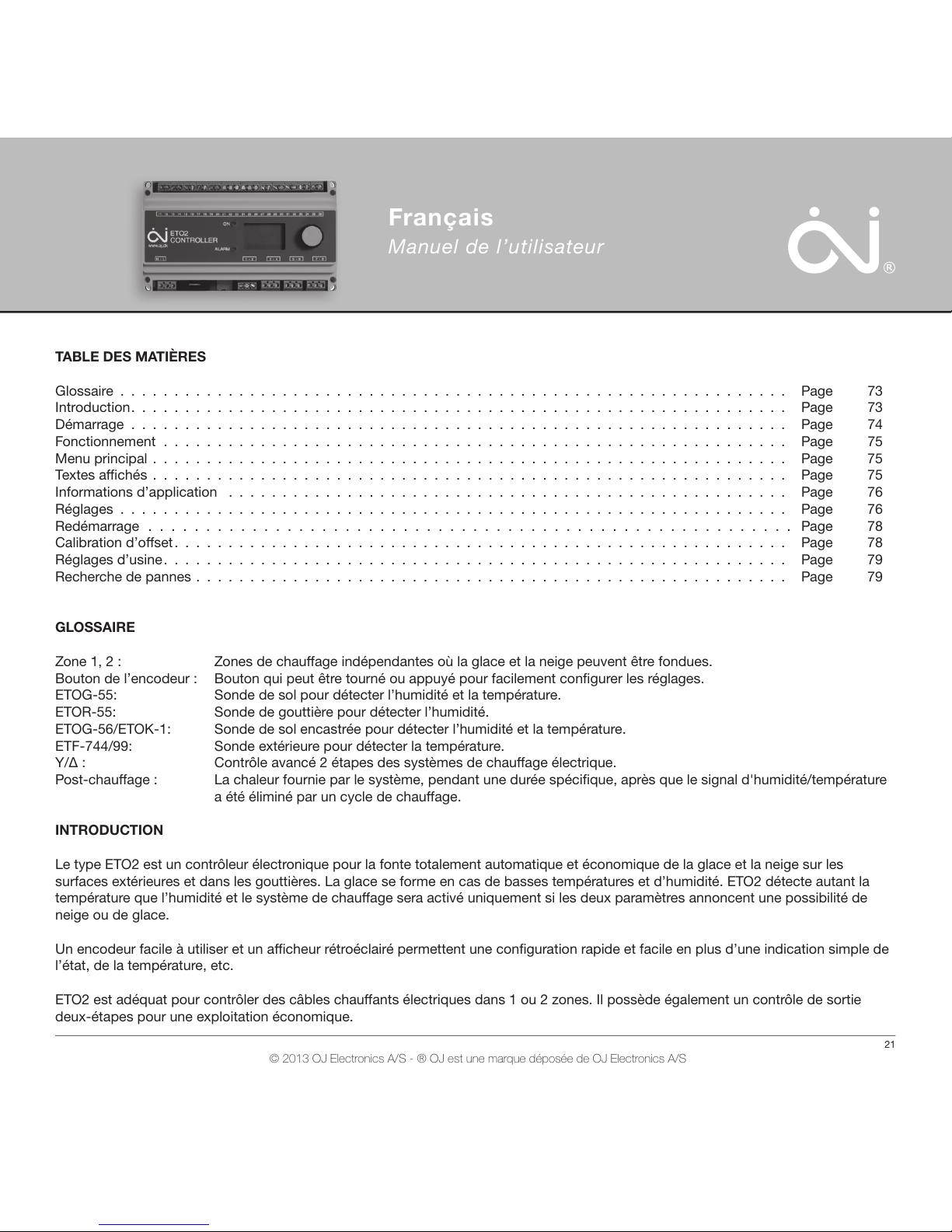

Français

© 2013 OJ Electronics A/S

2

INSTRUCTION

Type E TO2

INSTRUCTIONS

English ....................................................................................................................................................................................... 3 - 6

Français .................................................................................................................................................................................... 7 - 12

USER MANUALS

English ....................................................................................................................................................................................... 13 - 20

Français .................................................................................................................................................................................... 21 - 28

MENU OVERVIEW

Menu overview .......................................................................................................................................................................... 29

ILLUSTRATIONS

Illustrations ................................................................................................................................................................................ 30 - 35

© 2013 OJ Electronics A/S

3

ETO2 is an electronic controller for fully automatic, economical
ice and snow melting on outdoor surfaces and in gutters.
Ice forms due to a combination of low temperature and
moisture. ETO2 detects both temperature and moisture, and the
ice and snow melting system will usually only be activated if ice
or snow is present. ETO2 is suitable for controlling both electric
heating cables and hydronic heating pipes.

Product programme

ETO2-4550 Thermostat.
ETOG-55 Ground sensor for detecting temperature

and moisture.

ETOG-56/ETOK-1 Embedded ground sensor for detecting

temperature and moisture.
ETOR-55 Gutter sensor for detecting moisture.
ETF-744/99 Outdoor sensor for detecting temperature.
ETF-522 Water pipe sensor for detecting

temperature.

WARNING! – Read this manual!

Carefully read this instruction manual in its entirety,
paying close attention to all the warnings listed below. Make
sure that you fully understand the use, displays and limitations
of the controller because any confusion resulting from
neglecting to follow this instruction manual, or from improper
use of the device it concerns, may cause an installer to commit
errors which could lead to ice and snow conditions capable of
causing serious injury or death.

WARNING! – Note that snow, ice and icicles may be

present even though you follow the instructions
contained in this manual.

You are strongly advised to monitor any unexpected build-up of
snow, ice or icicles. As an additional safety measure, you should
always perform a manual inspection of public areas in order to
ensure safe access to the controlled areas.

WARNING! – Important safety instructions.

Disconnect the power supply before carrying out
any installation or maintenance work on this control unit and

associated components. This control unit and associated
components should only be installed by a competent person
(i.e. a qualified electrician). Electrical installation must be in
accordance with appropriate statutory regulations.

NOTE! – The output relays are potential free. The
installer must connect a power source, e.g. from an

electrical panel.

CE MARKING FOR EU

OJ Electronics A/S hereby declares that the product is
manufactured in accordance with Council Directive 2004/108/
EC on electromagnetic compatibility (and subsequent
amendments) and Council Directive 2006/95/EEC on electrical
equipment designed for use within certain voltage limits.

Applied standards

ETO2-4550-EU28: CE marking LVD/EMC: EN60730-2-9
ETO2-4550-US28: CAN/CSA E 60730-2-9:01.
ETO2-4550-RU28: CE marking LVD/EMC: EN60730-2-9

The product may only be used if the complete installation
complies with current directives.
The product carries a manufacturer’s warranty if installed in
accordance with these instructions and current regulations.
If the product has been damaged in any way, e.g. during
transport, it must be inspected and checked by authorised
personnel before being connected to the power supply.

TECHNICAL DATA

Thermostat ETO2-4550:

Designed for indoor mounting only!

Supply voltage ............................115/240 V AC ±10%, 50-60 Hz

Supply voltage for ETOG/ETOR heating (SMPS) ..28 V DC, 8 VA

3 output relays (potential-free contact, NO) ...................3 X 16 A

Alarm relay (potential-free contact, NO) ........................ max. 5 A

Control signal to actuator (mixing valve) .....................0-10 V DC

English

Instruction

© 2013 OJ Electronics A/S

4

INSTRUCTION

Type E TO2

Supply voltage to actuator

(mixing valve) .................................max. 48 V AC/DC / max. 2 A

On/o dierential ........................................................1.8°F / 1°C

Temperature range .................................... -4/+50°F / -20/+10°C

Ambient temperature .................................... 32/122°F / 0/+50°C

Ambient air humidity .......................................................10-95%

Enclosure rating .....................................................

Nema 1- IP 20

Weight .............................................................

17.46 oz - 600 g

Dimensions H/W/D ...........3.54/6.14/1.77 Inches - 90/156/45 mm

Type ................................................................................. 1B

Control pollution degree ............................................................2

Rated impulse voltage .......................................................... 4 kV

Ground sensor - type ETOG-55:

Designed to be embedded in outdoor surfaces.

Detection ............................................ Moisture and temperature

Mounting ..........................................................Outdoor surfaces

Enclosure rating .................................................

NEMA 6P - IP 68

Ambient temperature ............................. -57/+158°F / -50/+70°C

Dimensions

H/Ø................................1.26/2.36 Inches - 32/60 mm

Ground sensor - ETOG-56/ETOK-1:

Designed to be embedded in outdoor surfaces.

Detection ........................................... Moisture and temperature

Mounting .........................................................Outdoor surfaces

Enclosure rating .................................................

NEMA 6P - IP 68

Ambient temperature ............................. -57/+158°F /-50/+70°C

Dimensions, sensor H/Ø .................

1.26/2.36 Inches - 32/60 mm

Dimensions, tube H/Ø ...................3.07/2.50 Inches - 78/63,5 mm

Gutter sensor - type ETOR-55:

Designed to be mounted in gutter or downpipe. Is used together
with outdoor sensor type ETF-744/99.

Detection ........................................................................Moisture

Mounting ......................................................Gutter or downpipe

Enclosure rating .................................................

NEMA 6P - IP 68

Ambient temperature ............................. -57/+158°F / -50/+70°C

Dimensions H/W/D ...........

4.13/1.18/0.51 Inches - 105/30/13 mm

Outdoor sensor - ETF-744/99:

Detection ................................................................. Temperature

Mounting ...............................................................................Wall

Enclosure rating ...................................................

NEMA 3 - IP 54

Ambient temperature ............................. -57/+158°F / -50/+70°C

Dimensions H/W/D .............

3.39/1.77/1.38 Inches - 86/45/35 mm

Water pipe sensor - ETF-522:

Detection ................................................................. Temperature

Mounting ...........................................................Strapped to pipe

Enclosure rating ...................................................

NEMA 3 - IP 54

Ambient temperature ........................... -40/+248°F / -40/+120°C

Dimensions

Ø/L ...............................0,26/1.97 Inches - 6,5/50 mm

NOTE: The snow and ice melting system is deactivated
in the event of sensor failure - regardless of sensor type.

SENSOR INSTALLATION

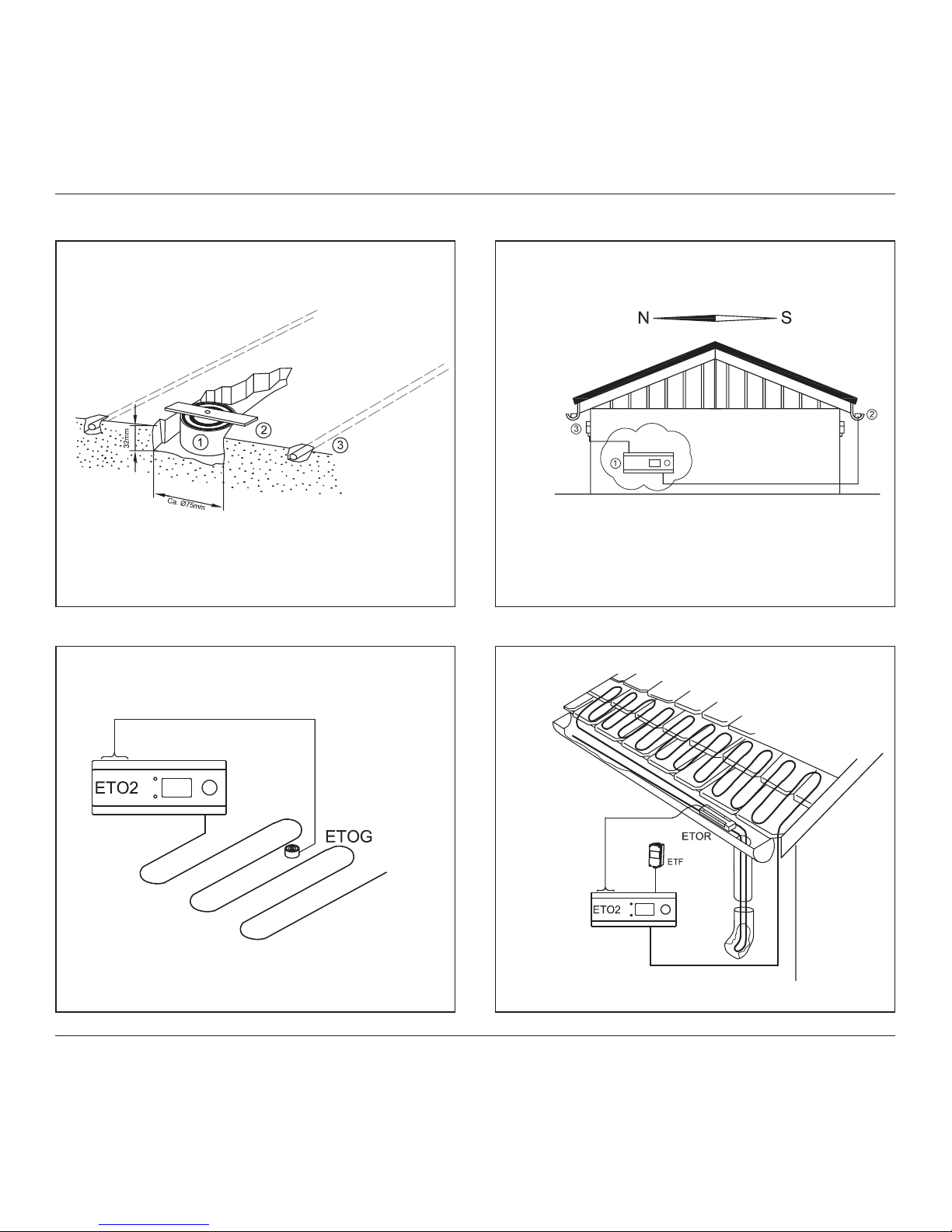

Ground sensor - ETOG, figs 1+3:

For installation in outdoor surfaces where ice and snow are a
regular problem. The sensor must be embedded horizontally
with its top flush with the surrounding surface.
The sensor cable must be installed in accordance with current
regulations.
NOTE: We strongly recommend the use of cable pipes in order
to protect the sensor cable. Detailed installation instructions are
supplied with the sensor.

With ETOG-55, use the accompanying installation plate.
With ETOG-56, use the ETOK-1 mounting kit.

NOTE: Remove the installation plate from ETOG-55
before initial start-up.

Gutter sensor - ETOR, figs 2+4:

For installation in a gutter or downpipe on the sunny side of
the building. It is important to ensure that the sensor contact
elements face against the flow of melt water. If necessary,
two sensors can be installed in parallel. Detailed installation
instructions are supplied with the sensor.

Note that the pink and grey wires are not used.

Outdoor sensor - ETF-744/99, figs 2+4:

Although ETF is designed for use with gutter sensor ETOR, it
can also be used separately for the detection of temperature
alone. The sensor should be mounted on the wall beneath the
eaves on the north side of the building.

Water pipe sensor - ETF-522:

Is only used with hydronic heating systems to detect the
temperature of the supply and return water. Must be fastened to
the pipe directly with strips.

Sensor cables:

With the exception of ETOG-56, which has a

32.8 ft (10 m)

cable, ETOG and ETOR sensors are supplied with a

82.02 ft

English / Instruction

© 2013 OJ Electronics A/S

5

Type E TO2

(25 m) cable, which can be extended up to approx. 656 ft - (200
m) using standard installation cable:

6x16 AWG (6x1.5 mm² ) for

ETOG and

4x16 AWG (4x1.5 mm² ) for ETOR. The ETF cable can

be extended up to approx.

164 ft (50 m) in length. Sensor cables

must be installed in accordance with current regulations. They
must never be installed parallel to power cables as electrical
interference may distort the sensor signal.

ETO2:

The unit is intended to be DIN-rail mounted in an approved
panel.
Wall mounting:

For USA and Canada: The thermostat can be wall-mounted in a
specially designed and UL-approved metal box (accessory).

The accompanying plastic cover can be used for wall mounting
in an indoor area.

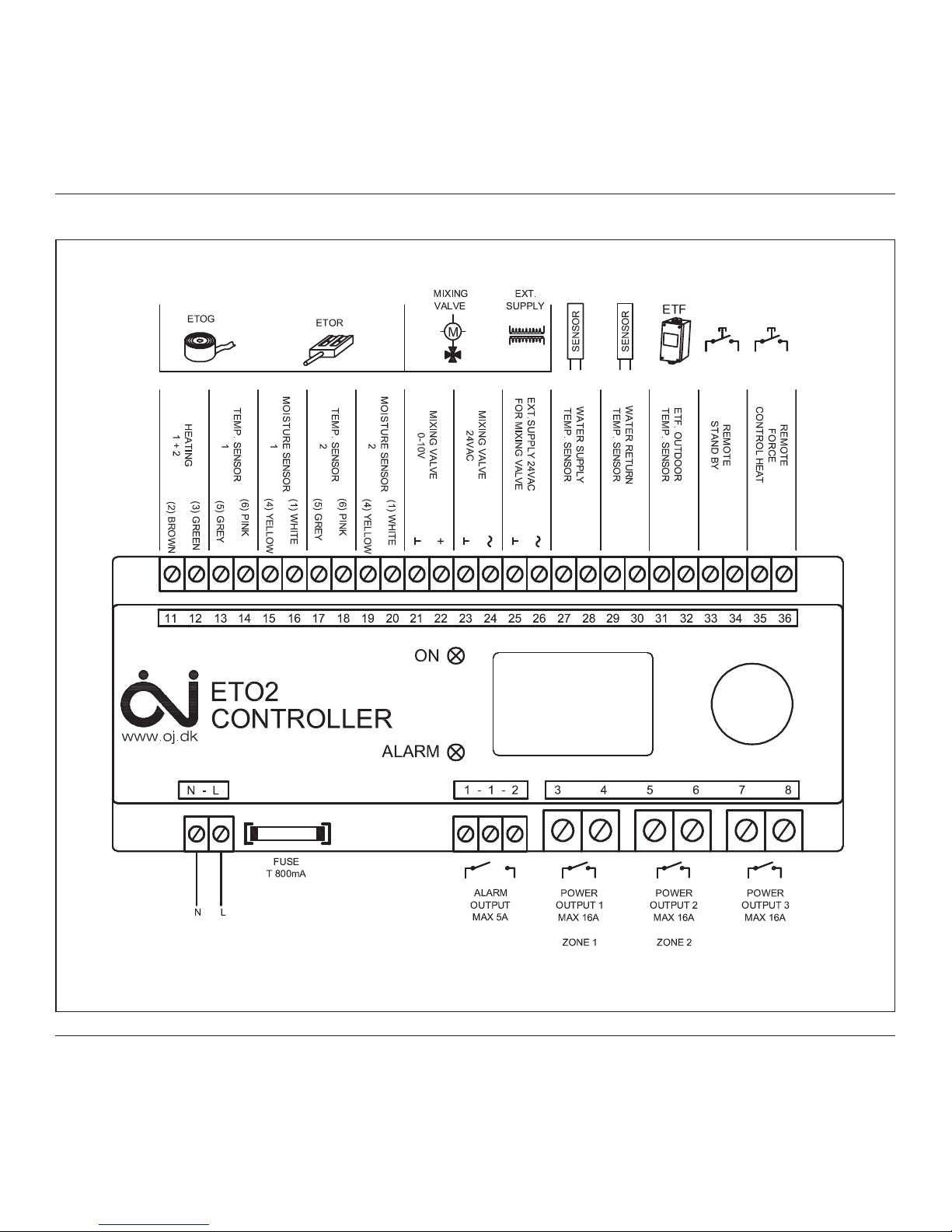

Connect supply voltage to terminals N and L. All electrical and
mechanical installation must be performed in accordance with
applicable local regulations.

SETUP, ELECTRIC HEATING

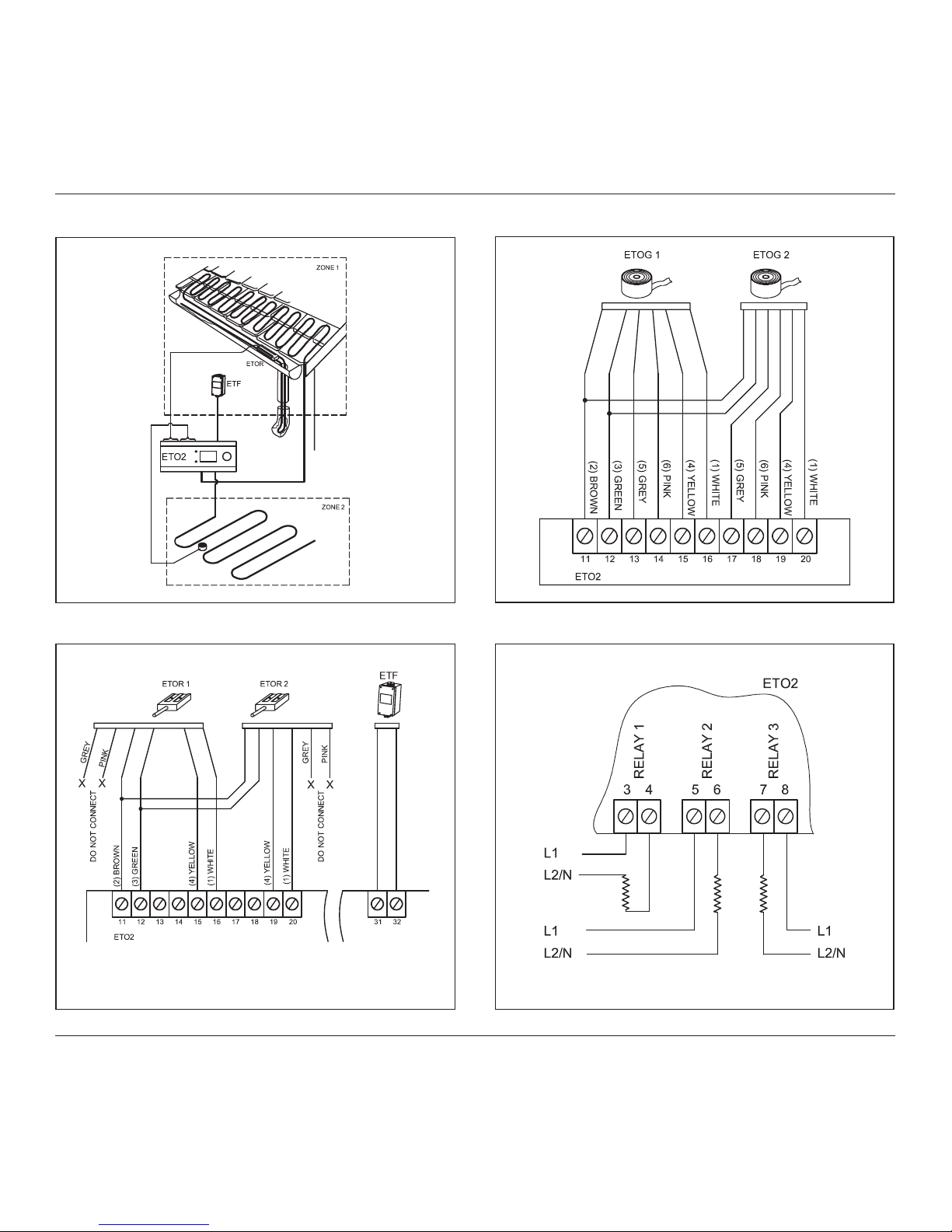

• 1-zone electric heating control with ETOG (figs 3+6):
Connect 1 or 2 ETOG sensors to terminals 11-20.
Connect heating cable to potential-free output relays 1, 2 and

3 according to fig. 8.

• 1-zone electric heating control with ETOR + ETF

(figs 4+7):

Connect 1 or 2 ETOR sensors to terminals 11-20.

Note that the pink and grey wires are not used.
Connect 1 ETF sensor to terminals 31-32.
Connect heating cable to potential-free output relays 1, 2 and

3 according to fig. 8.

• 2-zone electric heating control with ETOG (figs 3+6):
Connect 2 ETOG sensors to terminals 11-20.

Connect heating cable for zone 1 to potential-free output

relay 1 according to fig. 8.
Connect heating cable for zone 2 to potential-free output

relay 2 according to fig. 8.

• 2-zone electric heating control with ETOR (figs 4+7):

Connect 2 ETOR sensors to terminals 11-20.

Note that the pink and grey wires are not used.
Connect heating cable for zone 1 to potential-free output

relay 1 according to fig. 8.

Connect heating cable for zone 2 to potential-free output

relay 2 according to fig. 8.

• 2-zone electric heating control with ETOG and ETOR
(figs 5+6+7):

Connect 1 ETOG sensor to terminals 11-16 as sensor 1.

Connect 1 ETOR sensor to terminals 17-20 as sensor 2.
Note that the pink and grey wires are not used.
Connect heating cable for zone 1 (ground) to potential-free

output relay 1 according to fig. 8.
Connect heating cable for zone 2 (roof) to potential-free
output relay 2 according to fig. 8.

• 1-zone electric heating control with output control
(Y/∆) (figs 6+9+10):

Advanced 2-stage control with ETOG. 1/3 power on heating

cables in afterrun.

Connect 1 or 2 ETOG sensors to terminals 11-20.
Connect external contactor/relays to potential-free output

relays 1, 2 and 3 according to fig. 10.

SETUP, HYDRONIC HEATING

• 1-zone hydronic heating control for controling the supply
water temp. with mixing valve (figs 6+11+13+16):

Connect 1 or 2 ETOG sensors to terminals 11-20 (fig. 6).
Connect supply voltage (24 V AC) for mixing valve to

terminals 25-26 (fig. 13).

Connect mixing valve to terminals 21-24 (fig. 13).
Connect ETF-522 supply and return sensors to terminals

27-30 (fig. 16).

Connect primary pump to potential-free output relay 1

according to fig. 14.

Connect secondary pump to potential-free output relay 2

according to fig. 14.

• 1- or 2-zone hydronic heating control, simple
(figs 3+6+12):

Connect 1 or 2 ETOG sensors to terminals 11-20 (fig. 6).

Connect circulation pump for zone 1 to potential-free output

relay 1 according to fig. 14.

If zone 2 is used, connect circulation pump for zone 2 to

potential-free output relay 2 according to fig. 14.

Same application setup as for 1- or 2-zone electric heating

control, see User Manual, Startup.

English / Instruction

© 2013 OJ Electronics A/S

6

INSTRUCTION

Type E TO2

29, 30 Return water temperature sensor,

ETF-522
31, 32 Outdoor temperature sensor, ETF
33, 34 Standby, external input
35, 36 Forced control heat, external input

ETOR SENSOR WIRES :
Note that the pink and grey wires are not used.

Environment protection and recycling

Help protect the environment by disposing of the packaging and
redundant products in a responsible manner.

Product disposal

Products marked with this symbol must not be
disposed of along with household refuse, but must be
delivered to a waste collection centre in accordance
with current local regulations.

Figures

Fig. 1 Installation of ETOG ground sensor
1 Sensor
2 Installation plate
3 Heating element
Fig. 2 Installation of ETOR gutter sensor and ETF outdoor

sensor
1 Thermostat ETO2
2 Gutter sensor
3 Outdoor sensor
Fig. 3 1-zone electric heating with ETOG sensor
Fig. 4 1-zone electric heating with ETOR/ETF sensor
Fig. 5 2-zone electric heating (roof/ground)
Fig. 6 ETOG connection
Fig. 7 ETOR connection
Fig. 8 Heating cable connection, example
Fig. 9 2-stage electric heating control (Y/∆)
Fig. 10 Advanced 2-stage connection (Y/∆)
Fig. 11 1-zone hydronic heating control for control of supply

water temp. with mixing valve

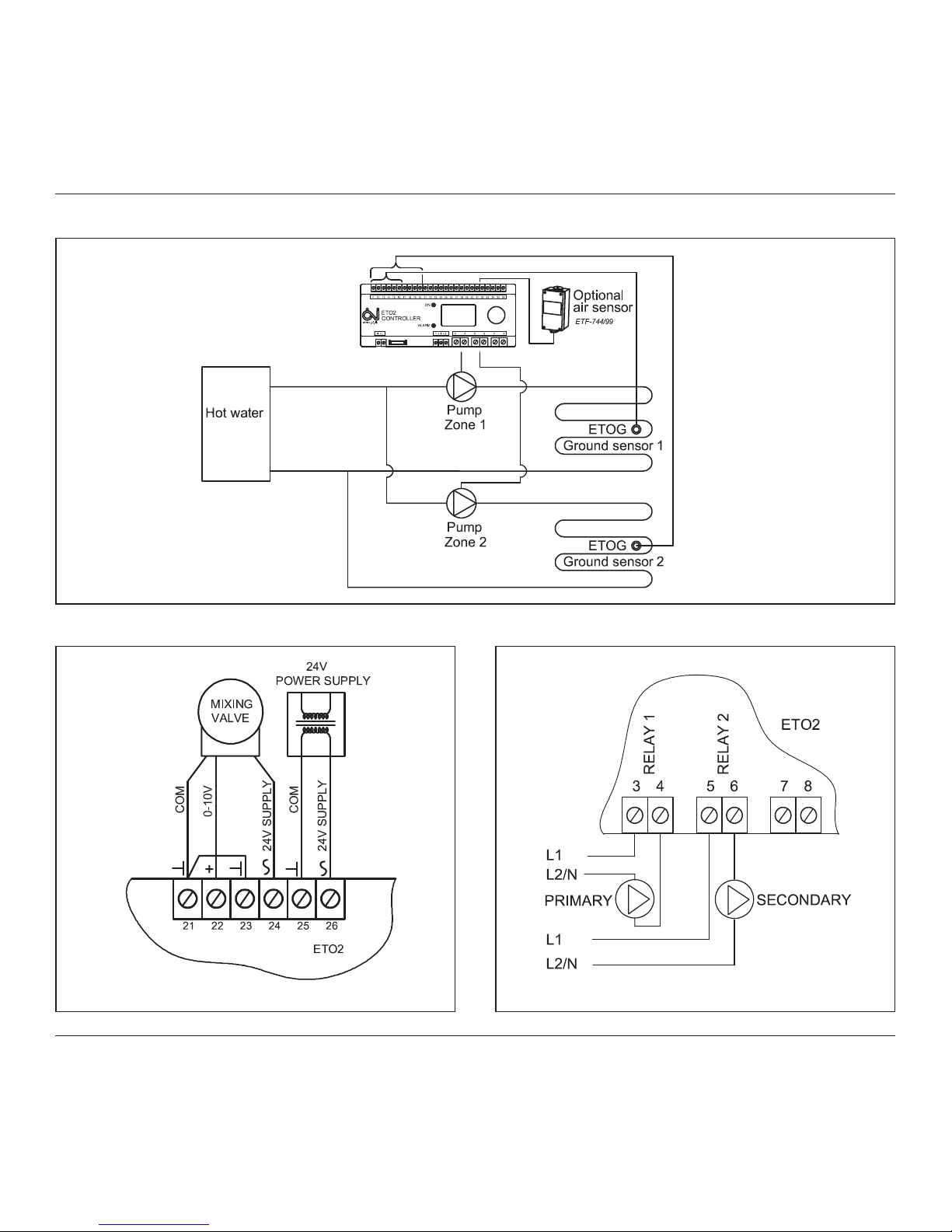

Fig. 12 1- or 2-zone hydronic heating control, simple (same

application setup as 1- or 2-zone electric heating

control)
Fig. 13 Hydronic mixing valve connection
Fig. 14 Hydronic pump connection
Fig. 15 Connections for remote control of standby and forced

heat
Fig. 16 ETO2 controller, terminal overview

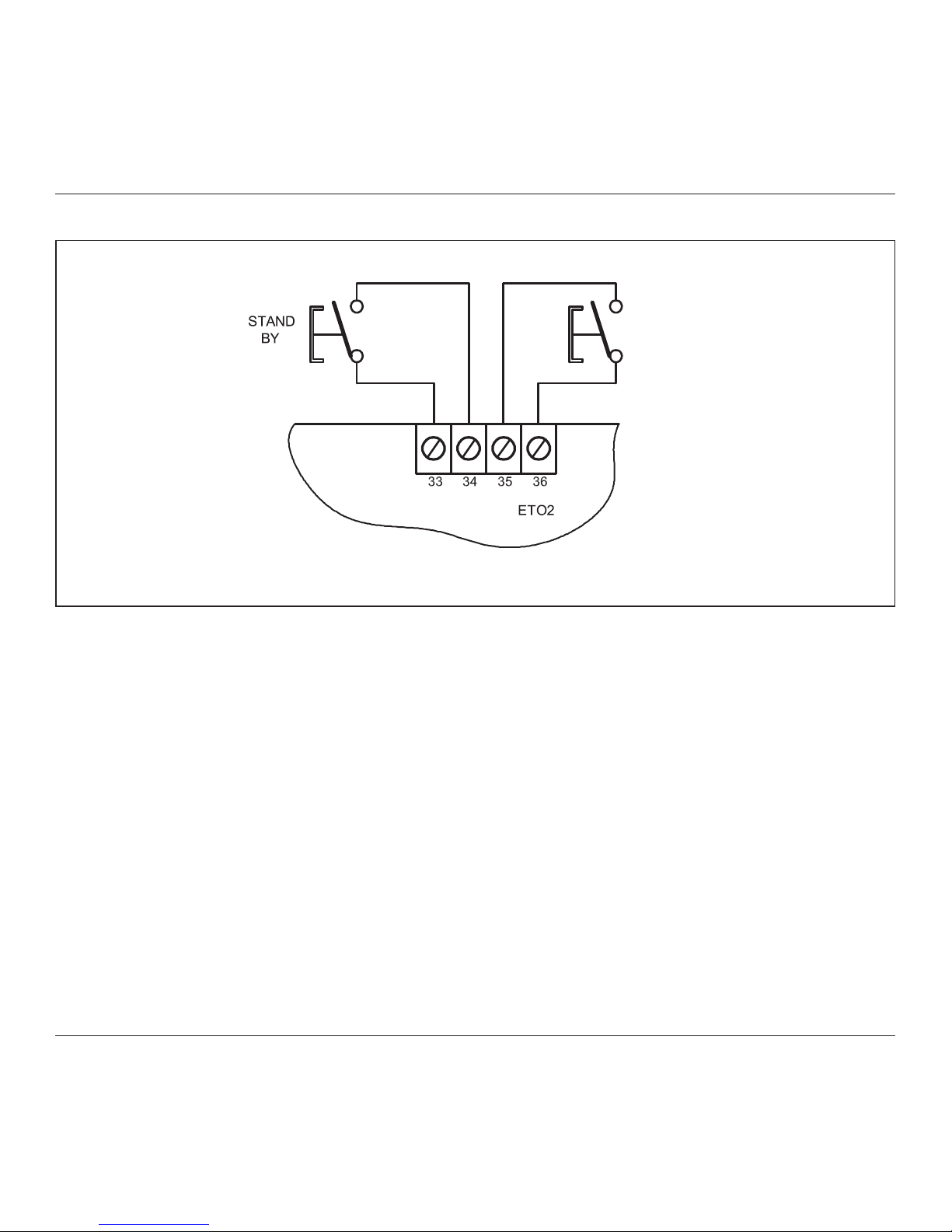

REMOTE CONTROL (fig. 15):

The forced heat and standby functions can be remotely con-

trolled by wiring ETO2 to external buttons/relays (normally open).
Connect external standby button to terminals 33-34.
Connect external forced heat button to terminals 35-36.

TESTING SNOW MELTING SYSTEM

After completing installation and application setup, it is
recommended that the snow melting system is tested.

1. Adjust SET TEMP in the setup menu to max. temperature.

2. Pour some water onto the sensor (ETOG/ETOR).

3. The output relay for the heating cable in the zone concerned

should activate and ON should be indicated on the ETO2

display. Check that the heating cable becomes warm, check

the voltage if possible.

4. After testing, adjust SET TEMP back to the desired setting

(factory setting = +3.0°C / 37.4°F).

WIRING (fig. 16):

TERMINAL COLOUR CODE WIRING

N, L Supply voltage, 115-240 V AC

50/60Hz
1, 2 Alarm relay (potential-free), max. 5 A
3, 4 Output relay 1, 16 A (potential-free),
Heating cable 1 (zone 1) /

Primarypump
5, 6 Output relay 2, 16 A (potential-free),
Heating cable 2 (zone 2) /

Secondary pump
7, 8 Output relay 3, 16 A (potential-free),

Heating cable 3
11, 12 brown/green Sensor heating 1+2, ETOG 1+2 and

ETOR 1+2
13, 14 grey/pink Temperature sensor, ETOG 1
15, 16 yellow/white Moisture sensor 1, ETOG 1/ETOR 1
17, 18 grey/pink Temperature sensor, ETOG 2
19, 20 yellow/white Moisture sensor 2, ETOG 2 /ETOR 2
21, 22 3- or 4-way mixing valve, 0-10 V
23, 24 3- or 4-way mixing valve, 24 V AC
25, 26 24 V AC from external supply for 3-

or 4-way mixing valve
27, 28 Supply water temperature sensor,

ETF-522

English / Instruction

© 2013 OJ Electronics A/S

7

ETO2 est un contrôleur électronique pour la fonte totalement
automatique et économique de la glace et la neige sur les
surfaces extérieures et dans les gouttières.
La glace se forme en cas de basses températures et d’humidité.
L’ETO2 détecte autant la température que l’humidité et le
système de fonte de glace et de neige ne sera habituellement
activé que si de la neige ou de la glace sont présentes. L’ETO2
est adéquat pour contrôler des câbles chauants électriques et
des conduites de chauage hydroniques.

Gamme de produits

ETO2-4550 Thermostat.
ETOG-55 Sonde de sol pour détecter l’humidité et la

température.

ETOG-56/ETOK-1 Sonde de sol encastrée pour détecter

l’humidité et la température.

ETOR-55 Sonde de gouttière pour détecter

l’humidité.

ETF-744/99 Sonde extérieure pour détecter la

température.

ETF-522 Sonde de conduite d'eau pour détecter la

température.

ATTENTION! – Lisez ce manuel!

Lisez attentivement tout ce manuel d’instruction en
portant attention à tous les avertissements cités plus bas.
Assurez-vous de bien comprendre l'utilisation, les achages et
les limites du contrôleur, car toute confusion découlant de la
négligence de suivre ce manuel d'instruction, ou d'un usage
incorrect de l'appareil concerné, peut entraîner l'installateur à
commettre des erreurs qui peuvent conduire à des conditions
de glace et de neige pouvant entraîner de sérieuses blessures
ou la mort.

ATTENTION! – Notez que de la neige, de la glace et

des glaçons peuvent être présents même si vous
suivez les instructions contenues dans ce manuel.

Nous vous incitons fortement à contrôler toute accumulation
inattendue de neige, de glace ou de glaçons. Comme mesure

de protection supplémentaire, vous devriez toujours eectuer
une inspection manuelle des endroits publics afin d’assurer la
sécurité de l’accès aux endroits contrôlés.

ATTENTION! – Instructions importantes pour la
sécurité.

L’alimentation doit être débranchée avant toutes interventions
d’installation ou d’entretien de cet appareil et ses composants.
Cet appareil de contrôle et ses composants doivent être
installés par une personne qualifiée (c.-à-d. un électricien
qualifié). L’installation électrique doit être conforme aux
règlementations en vigueur.

NOTE! – Les relais de sortie sont libres de potentiel.
L'installateur doit raccorder une source d'alimentation,

par ex. d'un panneau électrique.

MARQUAGE EC POUR UE

OJ Electronics A/S déclare par la présente que le produit est
fabriqué conformément à la Directive 2004/108/CE du conseil
(et des amendements subséquents) à propos de la compatibilité
électromagnétique et de la Directive 2006/95/CE du conseil à
propos des équipements électriques conçus avec certaines
limites de tension.

Normes appliquées

ETO2-4550-EU28: Marquage CE LVD/EMC: EN60730-2-9
ETO2-4550-US28: CAN/CSA E 60730-2-9:01.
ETO2-4550-RU28: Marquage CE LVD/EMC: EN60730-2-9

Ce produit ne peut être utilisé que si toute son installation
respecte les présentes directives.
Le produit est garanti par le fabricant s'il est installé
conformément aux instructions et à la règlementation courante.
Si le produit a été endommagé de quelque manière que ce soit,
par exemple lors du transport, il doit être contrôlé et vérifié par
du personnel autorisé avant tout raccordement à l'alimentation
électrique.

Français

Instruction

© 2013 OJ Electronics A/S

8

INSTRUCTION

Type E TO2

CARACTÉRISTIQUES TECHNIQUES

Thermostat ETO2-4550:

Conçu pour un montage intérieur uniquement!

Tension d’alimentation...............115/240 V CA ±10 %, 50-60 Hz

Tension d'alimentation pour chauage

ETOG/ETOR (SMPS) .............................................28 V CC, 8 VA

3 relais de sortie (contact libre de potentiel, NO) ...........3 X 16 A

Relais d’alarme (contact libre de potentiel, NO) ............ max. 5 A

Signal de contrôle vers l’actionneur

(robinet mélangeur) ......................................................0-10 V CC

Tension d'alimentation de l'actionneur

(vanne de mélange) ....................... max. 48 V CA/CC / max. 2 A

Diérentiel «on/o» [marche-arrêt] .........................1,8 °F / 1 °C

Plage de température .............................. -4/+50°F / -20/+10°C

Température ambiante ................................ 32/122°F / 0/+50°C

Humidité de l’air ambiant ...............................................10-95 %

Norme du boîtier..................................................

NEMA 1 - IP 20

Poids .............................................................

17.46 oz - 600 g

Dimensions H/L/P ............3.54/6.14/1.77 Inches - 90/156/45 mm

Type .................................................................................. 1B

Degré de contrôle de la pollution ..............................................2

Tension de choc nominale .................................................... 4 kV

Sonde de sol- type ETOG-55:

Conçue pour être encastrée dans des surfaces extérieures.

Détection ...............................................Humidité et température

Montage ......................................................Surfaces extérieures

Norme du boîtier................................................

NEMA 6P - IP 68

Température ambiante ......................... -57/+158 °F / -50/+70 °C

Dimensions H/Ø ..............................

1.26/2.36 Inches - 32/60 mm

Sonde de sol- ETOG-56/ETOK-1:

Conçue pour être encastrée dans des surfaces extérieures.

Détection ..............................................Humidité et température

Montage .....................................................Surfaces extérieures

Norme du boîtier................................................

NEMA 6P - IP 68

Température ambiante ........................ -57/+158°F / -50/+70°C

Dimensions, sonde H/Ø ..................

1.26/2.36 Inches - 32/60 mm

Dimensions, tube H/Ø ..................3.07/2.50 Inches - 78/63,5 mm

Sonde de gouttière-type ETOR-55:

Conçue pour être montée dans une gouttière ou dans le
tuyau de descente d'eaux pluviales. Est utilisée avec la sonde
extérieure ETF-744/99.

Détection ....................................................................... Humidité

Montage ..................................................... Gouttière ou tuyau de

descente d'eaux pluviales

Norme du boîtier................................................

NEMA 6P - IP 68

Température ambiante ......................... -57/+158 °F / -50/+70 °C

Dimensions H/L/P ............

4.13/1.18/0.51 Inches - 105/30/13 mm

Sonde d'extérieure-ETF-744/99:

Détection ................................................................. Température

Montage ..............................................................................Mural

Norme du boîtier...................................................

NEMA 3 -IP 54

Température ambiante ......................... -57/+158 °F / -50/+70 °C

Dimensions H/L/P ..............

3.39/1.77/1.38 Inches - 86/45/35 mm

Sonde de conduite d'eau-ETF-522:

Détection ................................................................. Température

Montage .................................................Sanglée sur la conduite

Norme du boîtier..................................................

NEMA 3 - IP 54

Température ambiante ....................... -40/+248 °F / -40/+120 °C

Dimensions Ø/L ..............................

0,26/1.97 Inches - 6,5/50 mm

NOTE: Le système de fonde de la neige et de la glace

est désactivé si une sonde tombe en panne-peu

importe le type de sonde.

INSTALLATION DE LA SONDE

Sonde de sol- ETOG, fig. 1+3:

Pour installation dans les surfaces extérieures où la glace et la
neige sont un problème récurrent. La sonde doit être encastrée
à l'horizontale avec le dessus aeurant la surface.
Le câble de la sonde doit être installé conformément aux règles
en vigueur.
REMARQUE: Nous recommandons fortement l'utilisation de
conduites électriques pour protéger le câble de la sonde. Des
instructions détaillées pour l’installation sont fournies avec la
sonde.

Avec l'ETOG-55, utilisez la plaque d'installation qui l'accompagne.
Avec l'ETOG-56, utilisez le kit de montage ETOK-1.

REMARQUE: Enlevez la plaque d'installation de
l'ETOG-55 avant le démarrage initial.

Sonde de gouttière-ETOR, fig. 2+4:

Pour installation dans une gouttière ou un tuyau de descente
d'eaux pluviales du côté ensoleillé du bâtiment. Il est important
de s’assurer que les éléments contacts de la sonde font face
au flux de l’eau de fonte. Si nécessaire, deux sondes peuvent
être installées en parallèle. Des instructions détaillées pour
l’installation sont fournies avec la sonde.

Français / instruction

© 2013 OJ Electronics A/S

9

Type E TO2

Notez que les fils gris et rose ne sont pas utilisés.

Sonde d'extérieure-ETF-744/99, fig. 2+4:

Bien que l'ETF soit conçue pour être utilisée avec la sonde de
gouttière ETOR, elle peut aussi être utilisée séparément pour la
détection de température seule. La sonde doit être montée sur
le mur, sous l’avant-toit du côté nord du bâtiment.

Sonde de conduite d'eau-ETF-522:

N'est utilisée qu'avec les systèmes de chauage hydroniques
pour détecter la température des eaux d'alimentation et de
retour. Elle doit être fixée directement sur la conduite avec les
bandes.

Câbles des sondes:

Sauf pour ETOG-56 dont le câble mesure

82.02 ft (25 m), les

sondes ETOG et ETOR sont fournies avec des câbles de

32.8 ft

(10 m) qui peuvent être allongés jusqu'à environ

656 ft (200 m)

en utilisant un câble standard d'installation:

6x16 AWG (6x1.5

mm²)pour ETOG et

4x16 AWG (4x1.5 mm²) pour ETOR. Le câble

ETF peut être allongé à environ

164 ft (50 m) de longueur. Les

câbles des sondes doivent être installés conformément aux
règles en vigueur. Ils ne doivent jamais être installés en parallèle
à des câbles de puissance, car de l’interférence électrique peut
altérer le signal de la sonde.

ETO2:

L’appareil est conçu pour un montage sur rail DIN dans une
armoire homologuée.
Pour les É.-U. et le Canada: Le thermostat peut être monté
sur un mur dans un boitier en métal spécialement conçu et
approuvé UL (accessoire).
Montage mural: Le couvercle en plastique inclu peut être utilisé
pour un montage mural à l'intérieur.
Raccorder la tension d’alimentation aux bornes N et L.
Toute installation électrique et mécanique doit être exécutée
conformément aux règles locales applicables.

MONTAGE, CHAUFFAGE ÉLECTRIQUE

• Contrôle de chauage électrique 1-zone avec ETOG

(fig. 3+6):

Raccordez 1 ou 2 sondes ETOG aux bornes11-20.
Raccordez le câble chauant aux relais de sortie libres de

potentiel 1, 2 et 3 selon la fig. 8.

• Contrôle de chauage électrique 1-zone avec ETOR +
ETF (fig. 4+7):

Raccordez 1 ou 2 sondes ETOR aux bornes11-20.

Soyez conscient que les fils gris et rose ne sont pas à
installer.

Raccordez 1 sonde ETF aux bornes31-32.
Raccordez le câble chauant aux relais de sortie libres de

potentiel 1, 2 et 3 selon la fig. 8.

• Contrôle de chauage électrique 2-zone avec ETOG
(fig. 3+6):

Raccordez 2 sondes ETOG aux bornes11-20.

Raccordez le câble de chauage pour la zone 1 au relais 1 de

sortie libre de potentiel selon la fig. 8.

Raccordez le câble de chauage pour la zone 2 au relais 2 de

sortie libre de potentiel selon la fig. 8.

• Contrôle de chauage électrique 2-zone avec ETOR
(fig. 4+7):

Raccordez 2 sondes ETOR aux bornes11-20.

Soyez conscient que les fils gris et rose ne sont pas à
installer.

Raccordez le câble de chauage pour la zone 1 au relais 1 de

sortie libre de potentiel selon la fig. 8.

Raccordez le câble de chauage pour la zone 2 au relais 2 de

sortie libre de potentiel selon la fig. 8.

• Contrôle de chauage électrique 2-zone avec ETOG et
ETOR (fig. 5+6+7):

Raccordez 1 sonde ETOG aux bornes11-16 comme sonde1.

Raccordez 1 sonde ETOR aux bornes17-20 comme sonde2.
Soyez conscient que les fils gris et rose ne sont pas à

installer.
Raccordez le câble de chauage pour la zone 1 (sol) au relais
1 de sortie libre de potentiel selon la fig. 8.
Raccordez le câble de chauage pour la zone 2 (toit) au relais
2 de sortie libre de potentiel selon la fig. 8.

• Contrôle de chauage électrique 1-zone avec contrôle de
sortie (Y/∆) (fig. 6+9+10):

Contrôle avancé 2 étapes avec ETOG. 1/3 de la puissance

aux câbles chauants en post-chauage.

Raccordez 1 ou 2 sondes ETOG aux bornes11-20.
Raccordez les contacteurs/relais externes aux relais de

sorties libres de potentiel 1, 2 et 3 selon la fig. 10.

Français / instruction

© 2013 OJ Electronics A/S

10

INSTRUCTION

Type E TO2

indiquer «ON» [en marche]. Vérifiez que le câble chauant
devient chaud et vérifiez la tension si possible.

4. Après le test, réglez «SET TEMP» [réglage de température] à
la valeur souhaitée (réglage d’usine = +3,0°C / 37,4°F).

CONNEXIONS (fig. 16)

CODE DE
BORNES COULEUR CONNEXIONS

N, L Tension d'alimentation, 115-240 V CA

50/60Hz

1, 2 Relais d’alarme (libre de potentiel) max. 5

A
3, 4 Relais de sortie 1, 16 A (libre de potentiel),
Câble chauant 1 (zone 1) /

Pompe primaire
5, 6 Relais de sortie 2, 16 A (libre de potentiel),
Câble chauant 2 (zone 2) /

Pompe secondaire
7, 8 Relais de sortie 3, 16 A (libre de potentiel),

câble chauant 3
11, 12 brun/vert Chauage de sonde 1+2, ETOG 1+2 et

ETOR 1+2
13, 14 gris/rose Sonde de température, ETOG 1
15, 16 jaune/blanc Sonde d'humidité 1, ETOG 1/ ETOR 1
17, 18 gris/rose Sonde de température, ETOG 2
19, 20 jaune/blanc Sonde d'humidité 2, ETOG 2/ ETOR 2
21, 22 Robinet mélangeur 3/4 voies, 0-10 V
23, 24 Robinet mélangeur 3/4 voies, 24 V CA
25, 26 24 V CA d'une source externe pour

robinet mélangeur 3/4 voies
27, 28 Sonde de température d'eau

d'alimentation, ETF-522
29, 30 Sonde de température d'eau de retour,

ETF-522
31, 32 Sonde de température extérieure, ETF
33, 34 En attente, entrée externe
35, 36 Contrôle de chaleur forcé, entrée externe

FILS DE SONDE ETOR:
Soyez conscient que les fils gris et rose ne sont pas à
installer.

MONTAGE, CHAUFFAGE HYDRONIQUE

• Contrôle du chauage hydronique 1-zone pour le
contrôle de la température d'eau d'alimentation par le
robinet mélangeur (fig. 6+11+13+16):

Raccordez 1 ou 2 sondes ETOG aux bornes11-20 (fig. 6).
Raccordez l’alimentation externe de tension (24 V CA) pour le

robinet mélangeur aux bornes25-26 (fig. 13).

Raccordez le robinet mélangeur aux bornes21-24 (fig.13).
Raccordez les sondes d'alimentation et de retour ETF-522

aux bornes27-30 (fig.16).

Raccordez la pompe primaire au relais 1 de sortie libre de

potentiel selon la fig. 14.

Raccordez la pompe secondaire au relais 2 de sortie libre de

potentiel selon la fig. 14.

• Contrôle simple de chauage hydronique 1 ou 2 zones
(fig. 3+6+12)

Raccordez 1 ou 2 sondes ETOG aux bornes11-20 (fig. 6).

Raccordez la pompe de circulation pour la zone 1 au relais 1

de sortie libre de potentiel selon la fig. 14.

Si la zone 2 est utilisée, raccordez la pompe de circulation

pour la zone 2 au relais 2 de sortie libre de potentiel selon la
fig. 14.

Même montage d’application que pour chauage électrique

1- ou 2-zones, voir le manuel de l’utilisateur, démarrage.

CONTRÔLE À DISTANCE (fig. 15):

Les fonctions de chauage forcé et de mise en attente

peuvent être contrôlées à distance en câblant des boutons/
relais (normalement ouvert) externes à l’ETO2.

Raccordez le bouton externe de mise en attente aux

bornes33-34.

Raccordez le bouton externe de contrôle du chauage forcé

aux bornes35-36.

ESSAI DU SYSTÈME DE FONTE DE LA NEIGE

Après l’installation et le réglage de l’application, il est
recommandé de tester le système de fonte de neige.

1. Réglez «SET TEMP» [réglage de température] dans le menu
de réglage à la température maximum.

2. Versez un peu d’eau sur la sonde (ETOG/ETOR).

3. Le relais de sortie pour le câble chauant de la zone
concernée devrait être activé et l’achage de l’ETO2 devrait

Français / instruction

© 2013 OJ Electronics A/S

11

Type E TO2

Protection de l’environnement et recyclage

Aidez à la protection de l’environnement en jetant l’emballage et
les produits superflus de façon responsable.

Mise au rebut de produits

Les produits identifiés par ce symbole ne doivent pas
être rebutés avec les déchets domestiques, mais
doivent être livrés à un centre de collecte de déchets
conformément aux règlements locaux applicables.

Schémas

Fig. 1 Installation de la sonde de sol ETOG
1 Sonde
2 Plaque d’installation
3 Élément chauant
Fig. 2 Installation de la sonde de gouttière ETOR et de la

sonde extérieure ETF
1 Thermostat ETO2
2 Sonde de gouttière
3 Sonde extérieure
Fig. 3 Chauage électrique d'une zone avec la sonde ETOG
Fig. 4 Chauage électrique d'une zone avec la sonde ETOR/

ETF
Fig. 5 Chauage électrique de deux zones (toit/sol)
Fig. 6 Connexion ETOG
Fig. 7 Connexion ETOR
Fig. 8 Raccordement du câble chauant, exemple
fig. 9 Contrôle de chauage électrique 2 étapes (Y/∆)
Fig. 10 Connexion avancée 2 étapes (Y/∆)
fig. 11 Contrôle du chauage hydronique 1-zone pour le

contrôle de la température d'eau d'alimentation par le

robinet mélangeur
fig. 12 Contrôle simple de chauage hydronique 1 ou 2 zones

(même montage d'application que pour le contrôle de

chauage électrique pour 1 ou 2 zones)
fig. 13 Raccordement robinet mélangeur hydronique
fig. 14 Raccordement pompe hydronique
fig. 15 Raccordement des fonctions à distance de mise en

attente et chauage forcé
fig. 16 Contrôleur ETO2, vue d’ensemble raccordement

Français / instruction

© 2013 OJ Electronics A/S

12

INSTRUCTION

Type E TO2Français / instruction

© 2013 OJ Electronics A/S

13

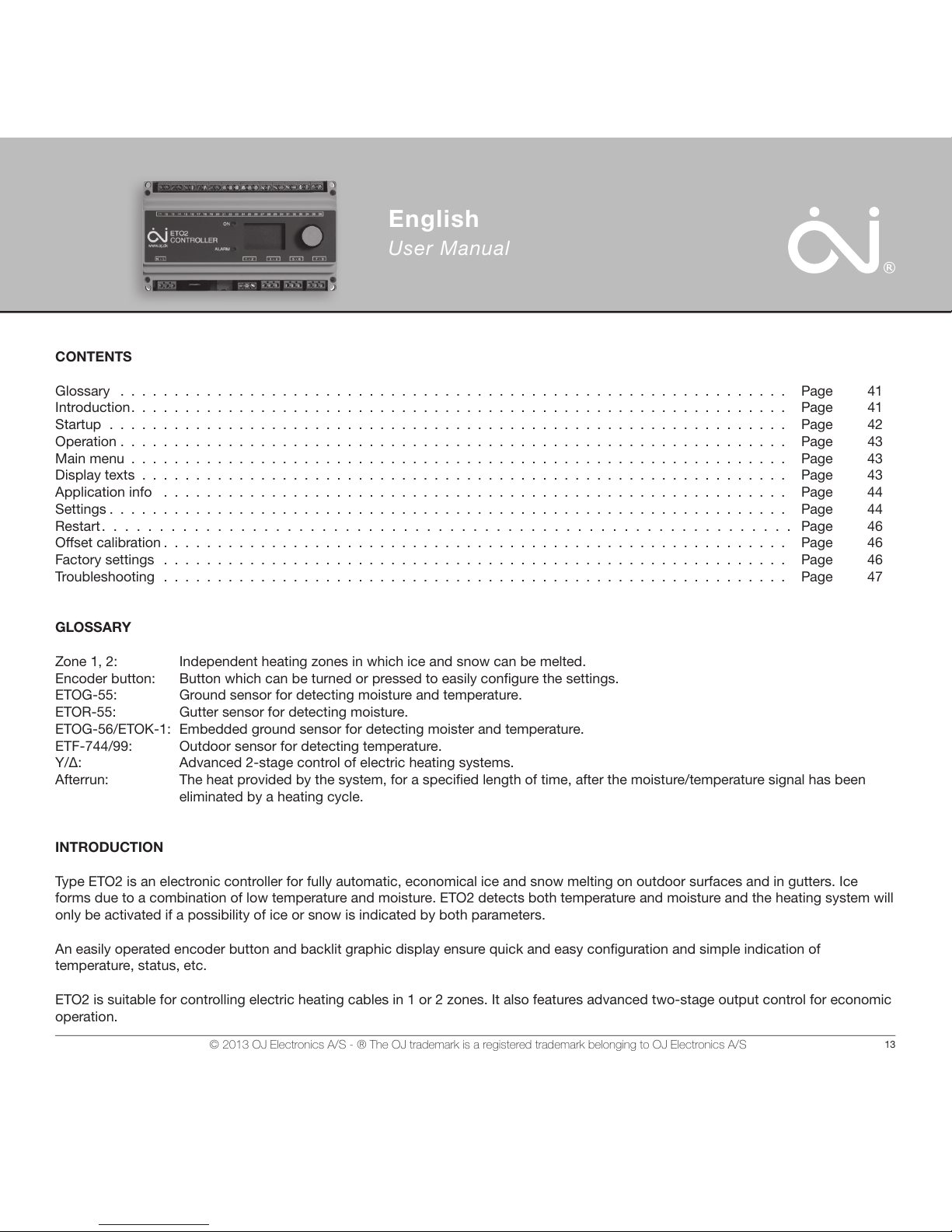

CONTENTS

Glossary .............................................................. Page 41

Introduction ............................................................. Page 41

Startup ............................................................... Page 42

Operation .............................................................. Page 43

Main menu ............................................................. Page 43

Display texts ............................................................ Page 43

Application info .......................................................... Page 44

Settings ............................................................... Page 44

Restart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 46

Oset calibration .......................................................... Page 46

Factory settings .......................................................... Page 46

Troubleshooting .......................................................... Page 47

GLOSSARY

Zone 1, 2: Independent heating zones in which ice and snow can be melted.
Encoder button: Button which can be turned or pressed to easily configure the settings.
ETOG-55: Ground sensor for detecting moisture and temperature.
ETOR-55: Gutter sensor for detecting moisture.
ETOG-56/ETOK-1: Embedded ground sensor for detecting moister and temperature.
ETF-744/99: Outdoor sensor for detecting temperature.
Y/Δ: Advanced 2-stage control of electric heating systems.
Afterrun: The heat provided by the system, for a specified length of time, after the moisture/temperature signal has been

eliminated by a heating cycle.

INTRODUCTION

Type ETO2 is an electronic controller for fully automatic, economical ice and snow melting on outdoor surfaces and in gutters. Ice
forms due to a combination of low temperature and moisture. ETO2 detects both temperature and moisture and the heating system will
only be activated if a possibility of ice or snow is indicated by both parameters.

An easily operated encoder button and backlit graphic display ensure quick and easy configuration and simple indication of
temperature, status, etc.

ETO2 is suitable for controlling electric heating cables in 1 or 2 zones. It also features advanced two-stage output control for economic
operation.

© 2013 OJ Electronics A/S - ® The OJ trademark is a registered trademark belonging to OJ Electronics A/S

English

User Manual

© 2013 OJ Electronics A/S

14

INSTRUCTION

Type E TO2

In hydronic mode, the supply sensor maintains the required supply water temperature while the system is active. When heat is
demanded, both the circulation and main pumps are activated and the valve is opened 20% for 1 minute to let the system stabilise.

When there is no need for ice or snow melting, the system activates the circulation pump for 1 minute every 15 minutes to check
whether the return water temperature has dropped below the required “idle temp.” If this is the case, the system fully activates to
increase the return water temperature to the required level.

STARTUP

SELECT SCALE:

CELSIUS

FAHRENHEIT

When ETO2 is switched on for the first time, Celsius or Fahrenheit must be selected. Turn the encoder button
until the required temperature scale is highlighted. Then accept the selection by pressing the encoder button.

SENSOR 1:

ETOG

ETOR

SENSOR 1 is shown on the display, allowing the type of sensor connected for input 1 to be selected:
ETOG : Ground sensor
ETOR : Gutter sensor + outdoor sensor
Then accept the selection by pressing the encoder button.

SENSOR 2:

OFF

ETOG
ETOR

SENSOR 2 is then shown on the display, allowing the type of sensor connected for input 2 to be selected. If no
sensor is connected to input 2, OFF must be selected.

OUTDOOR SENSOR:

OFF

ETF

Select ETF if an ETF outdoor sensor is connected to terminals 31-32.
If no ETF sensor is connected, select OFF. Then accept the selection by pressing the encoder button.

APPLICATION:

ELECTRIC 1-ZONE

ELECTRIC 2-ZONE
ELECTRIC 2-STAGE
HYDRONIC

Select the application type by turning the encoder button and pressing OK.
ELECTRIC 1-ZONE : 1-zone electric heating control. Note: also used for simple hydronic. Fig. 12
ELECTRIC 2-ZONE : 2-zone electrical heating control. Note: also used for simple hydronic. Fig. 12.
ELECTRIC 2-STAGE : Advanced 2-stage electric heating control (Y/Δ) of 1 zone. Fig. 10
HYDRONIC : 1-zone hydronic heating control with supply water control. Fig. 11

Select the appropriate option and press OK. The system is now set up, and will begin operating fully automatically in accordance with
the pre-configured standard program, see FACTORY SETTINGS. Alternative settings can also be made, see SETTINGS.

ZONE 1 HEAT OFF
ZONE 2 HEAT OFF
AFTERRUN 1 0.00
AFTERRUN 2 0.00
STANDBY OFF

Status and afterrun data for zones 1 and 2 are now shown on the display.

English / User Manual

© 2013 OJ Electronics A/S

15

Type E TO2

OPERATION

ETO2 is equipped with an easily operated encoder button (turn and press) and a display which describes the current situation. The
display is backlit and is illuminated by pressing the encoder button (OK). The illumination is automatically switched o after 30 seconds.

Press the encoder button and the main menu will be shown on the display.
Turn the button to scroll through the options. Not all the options are shown on the display at once, but they can be accessed by turning
the encoder button.
Press OK to select a highlighted option.

MAIN MENU

ZONE 1 OFF

ZONE 2 OFF
SENSOR 1 ##.#°C
SENSOR 2 ##.#°C
MOIST 1 NO
MOIST 2 NO
OUT. TEMP ##.#°C
SUPPLY W. ##.#°C
RETURN W. ##.#°C
ALARM NO
SHOW INFO
SETUP
RESTART
EXIT

DISPLAY TEXTS

ZONE 1 OFF

Heating zone 1 active (ON) or inactive (OFF)

ZONE 2 OFF

Heating zone 2 active (ON) or inactive (OFF)

SENSOR 1 ##.#°C

Sensor 1 (heated sensor) core temperature. Applies only when ETOG sensor is connected.
NOTE: The temperature shown does not equal ambient temperature during moisture detection!

SENSOR 2 ##.#°C

Sensor 2 (heated sensor) core temperature. Applies only when ETOG sensor is connected.
NOTE: The temperature shown does not equal ambient temperature during moisture detection!

MOIST 1 NO

Sensor 1 moisture status. YES / NO / Blank. Blank will be shown if temperature is above Set Temp or the system
is in Afterrun mode.

MOIST 2 NO

Sensor 2 moisture status. YES / NO / Blank. Blank will be shown if temperature is above Set Temp or the system
is in Afterrun mode.

OUT TEMP ##.#°C

Ambient outdoor temperature. Applies only when ETF sensor is connected.

SUPPLY W. ##.#°C

Supply water temperature, hydronic application only.

English / User Manual

© 2013 OJ Electronics A/S

16

INSTRUCTION

Type E TO2

RETURN W. ##.#°C

Return water temperature, hydronic application only.

ALARM NO

Fault message, fault type will be displayed. Red LED on front of unit will flash.

APPLICATION INFO

SHOW INFO

Application type: electric or hydronic heating

Software version

Sensor type, sensor 1

Sensor type, sensor 2

Whether an ETF sensor is connected

Return to main menu

SETTINGS

Please note that incorrect sensor setup may lead to poor or lacking ice and snow melting.
Press OK and a submenu will be shown on the display.
Select the parameter to be set and press OK.

SETUP

Manual start of forced heating. Press OK and select ON to start forced heating.
The ETO2 controller will provide heat for the pre-programmed afterrun time, see AFTERRUN 1and 2.

Whether temperature is to be displayed in Celsius (C) or Fahrenheit (F) can be selected here. Select the
required scale and press OK. Press OK to return to the SETUP menu.

Set temperature for zone 1: The temperature at which the ice and snow melting system will become active
can be set here. The temperature setting can be adjusted within the range 122/-4°F (+50/-20°C). Set the
required temperature and press OK.

Set temperature for zone 2: The temperature at which the ice and snow melting system will become active
can be set here. The temperature setting can be adjusted within the range 122/-4°F (+50/-20°C). Set the
required temperature and press OK.

The lowest operating temperature for zone 1 can be set here. Below this temperature, the system will enter
standby mode. The setting can be as low as -3.9°F (-20°C), or OFF can be selected. OFF = no limit. To
change the minimum cut-o temperature, press OK, turn the encoder button to the desired value and
confirm with OK.

APP: E. 1-ZONE

SW VERSION 1.00

SENSOR 1 ETOG

SENSOR 2 OFF

SENSOR ETF OFF

EXIT

FORCE HEAT OFF

SELECT SCALE C

SET TEMP 1 3.0C

SET TEMP 2 3.0C

OFF TEMP 1 OFF

English / User Manual

© 2013 OJ Electronics A/S

17

Type E TO2

The lowest operating temperature for zone 2 can be set here. The setting can be as low as -3.9°F (-20°C), or
OFF can be selected. OFF = no limit. To change the minimum cut-o temperature, press OK, turn the
encoder button to the desired value and confirm with OK.

Afterrun time, zone 1: An afterrun duration of between 0 and 18 hours can be set here. The system will
continue to provide heat for the specified time after the moisture/temperature signal has been eliminated by
a heating cycle. Use the encoder button to set the required afterrun time and press OK.

Afterrun time, zone 2: An afterrun duration of between 0 and 18 hours can be set here. Use the encoder
button to set the required afterrun time and press OK.

Zone 1 temperature can be calibrated here. With the ETOG-55 sensor, the temperature shown on the ETO2
display is always the core temperature of the sensor. For calibration, please see OFFSET CALIBRATION.

Zone 2 temperature can be calibrated here. With the ETOG-55 sensor, the temperature shown on the ETO2
display is always the core temperature of the sensor. For calibration, please see OFFSET CALIBRATION.

Outdoor temperature can be calibrated here. The temperature recorded by the ETF outdoor sensor can be
adjusted so that the exact temperature is displayed on ETO2. Measure the temperature beside the sensor
using a thermometer. Adjust the necessary oset using the encoder button. Press OK.

The minimum return water temperature can be set here. Set the required minimum temperature and press
OK.
This menu option is only available when hydronic heating is used.

The maximum supply water temperature can be set here. Set the required maximum temperature and press
OK.
This menu option is only available when hydronic heating is used.

SENSOR HEAT AUTO: When the temperature is below set point and moist is detected, sensor heat will be
activated. As soon at the relays are activated the sensor-heat is deactivated.
SENSOR HEAT ON: When the temperature is below set point and moist is detected, sensor heat will be
activated. The sensor-heat remains active as long as the relays are activated. Used under special conditions
or during extremely cold weather, Select ON and press OK.

Moisture control can be switched o here. If so, snow and ice melting will only be controlled by the set
temperature, see SET TEMP. Select OFF to switch o moisture control and press OK.

Note that energy consumption/costs will rise if moisture control is switched o.

Sensor sensitivity can be adjusted in 5 steps: MIN: e.g. for salted roads - LOW: e.g. for dirty snow - NORM:
e.g. for mixed snow conditions - HIGH: e.g. for white snow - MAX: e.g. for very pure snow or hoar frost. To
change sensitivity, press OK, turn the encoder button to the desired setting and confirm with OK.

Language information.

OFF TEMP 2 OFF

AFTERRUN 1 2:00

AFTERRUN 2 2:00

OFFSET T1 0.0C

OFFSET T2 0.0C

OFFSET OUT. 0.0C

MIN WATER 5.0C

MAX WATER 55.0C

SENSOR HEAT AUTO

MOIST CTRL ON

SENSITIVITY NORM

LANGUAGE ENGLISH

English / User Manual

© 2013 OJ Electronics A/S

18

INSTRUCTION

Type E TO2

All ETO2 factory settings can be restored here. Selecting this option deletes all customised settings.

In the event of setup failure in the STARTUP menu, or whenever new hardware is connected, the primary
setup must be changed in the STARTUP menu. Select PASSWORD and turn the encoder button to the
factory code (1202). The controller will then return to the STARTUP menu, see STARTUP.

Select this option and press OK to return to the main menu.

RESTART

After changing the settings, or whenever a new process start is required, the ETO2 can be restarted in this menu.

RESTART

Restarts operation while retaining all your current settings. The ETO2 goes to the initial status display.

OFFSET CALIBRATION

If it is necessary to calibrate the temperature measured by the ETOG sensor, please follow the steps below:

1. Disconnect the sensor from terminals 11 and 12 (sensor heating) of the ETO2.

2. Wait a few hours until the sensor has acquired the same temperature as the ground.

3. Measure the real ground/sensor temperature and compare it with the temperature shown on the ETO2 display.

4. Program the oset for the sensor concerned to match the dierence between the two temperatures (displayed/real).

Adjust the necessary oset using the encoder button. Press OK.

5. Reconnect the sensor to terminals 11 and 12 of the ETO2.

NOTE: With the ETOG sensor, the temperature shown on the ETO2 display is always the core temperature of the sensor.

FACTORY SETTINGS

SETUP FACTORY SETTINGS OWN SETTINGS

Application Electric
Sensor 1 ETOG
Sensor 2 OFF
Select scale Celsius
Afterrun time, zone 1 2.00 hours
Afterrun time, zone 2 2.00 hours
Temp. oset, zone 1 0.0°C / 0.0°F
Temp. oset, zone 2 0.0°C / 0.0°F
Temp. oset ETF 0.0°C / 0.0°F
Temp. setpoint, zones 1+2 3.0°C / 37.4°F
OFF temp., zones 1+2 OFF
Sensor heating, zones 1+2 AUTO
Moisture control, zones 1+2 ON
Sensitivity, zones 1+2 NORM
Min. water temp. 5°C / 41°F
Max. water temp. 55°C / 131°F

FACTORY RESET

REINSTALL

REINSTALL
PASSWORD XXXX

EXIT

English / User Manual

© 2013 OJ Electronics A/S

19

Type E TO2

TROUBLESHOOTING

If faults occur in the ice and snow melting system, it is advisable to check the ETO2 setup. Activate the menu by pressing the encoder
button and select SHOW INFO to display the application settings. If there are errors in the setup, activate REINSTALL using factory
code 1202.
Check that all connections are made correctly, and that cables are fastened in the clamps.
For answers to FAQ, please visit our website: www.ojelectronics.com / support / FAQ - Snowmelting.

Ice/snow does not melt

• Does the display show HEAT ON in zone 1 / 2?
YES:

o Wait 1-2 hours.
o Check under the snow, if the snow is beginning to melt the system is OK.
o Check heating cables for defects and bad or incorrect connections.
o It may be too cold for snow melting (insucient power/m2), i.e. the heating cables or hydronic heating system is undersized.

NO:
o The temperature is higher than SET TEMP. Adjust SET TEMP to higher temperature.
o The snow around the ground sensor has melted or drifting snow has exposed the sensor.

Increase AFTERRUN time or activate FORCE HEAT.

o An igloo eect has occurred around the sensor. The ground sensor has melted an insulated cavity under the snow.

Activate FORCE HEAT or set MOIST CTRL to OFF.
o The temperature is lower than the OFF TEMP setting.
Depending on heat output, the system may have a lower temperature limit at which snow can be melted.

Try melting the snow with FORCE HEAT before changing the OFF TEMP.

Heating is not shut o after ice/snow melting

o AFTERRUN time is too long – reduce AFTERRUN time and activate RESTART in the menu.
o Moisture detection in the ETOG/ETOR sensor is turned o – set MOIST CTRL to ON in the menu.

If the red ALARM button flashes, one of the following faults has occurred. The relevant message will be displayed in the ALARM menu.

“RETURN TEMP LOW” - Water temperature in return pipe is too low.

“SUPPLY TEMP HIGH” - Water temperature in supply pipe is too high.

“RETURN SENSOR” - Return sensor defective.

“SUPPLY SENSOR” - Supply sensor defective.

“TEMP SENSOR 1” - Temperature sensor 1 (ground or roof) defective.

“TEMP SENSOR 2” - Temperature sensor 2 (ground or roof) defective.

“OUTDOOR SENSOR” - Outdoor sensor defective.

“SENSOR HEATER” - Heating element in ground or roof sensor short-circuited.

“FROST PROTECT” - Frost protection active due to low return temperature.

(hydronic systems only)

English / User Manual

© 2013 OJ Electronics A/S

20

INSTRUCTION

Type E TO2English / User Manual

© 2013 OJ Electronics A/S

21

TABLE DES MATIÈRES

Glossaire .............................................................. Page 73

Introduction ............................................................. Page 73

Démarrage ............................................................. Page 74

Fonctionnement .......................................................... Page 75

Menu principal ........................................................... Page 75

Textes achés ........................................................... Page 75

Informations d’application .................................................... Page 76

Réglages .............................................................. Page 76

Redémarrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 78

Calibration d’oset ......................................................... Page 78

Réglages d’usine .......................................................... Page 79

Recherche de pannes ....................................................... Page 79

GLOSSAIRE

Zone 1, 2 : Zones de chauage indépendantes où la glace et la neige peuvent être fondues.
Bouton de l’encodeur: Bouton qui peut être tourné ou appuyé pour facilement configurer les réglages.
ETOG-55: Sonde de sol pour détecter l’humidité et la température.
ETOR-55: Sonde de gouttière pour détecter l’humidité.
ETOG-56/ETOK-1: Sonde de sol encastrée pour détecter l’humidité et la température.
ETF-744/99: Sonde extérieure pour détecter la température.
Y/Δ : Contrôle avancé 2 étapes des systèmes de chauage électrique.
Post-chauage: La chaleur fournie par le système, pendant une durée spécifique, après que le signal d'humidité/température

a été éliminé par un cycle de chauage.

INTRODUCTION

Le type ETO2 est un contrôleur électronique pour la fonte totalement automatique et économique de la glace et la neige sur les
surfaces extérieures et dans les gouttières. La glace se forme en cas de basses températures et d’humidité. ETO2 détecte autant la
température que l’humidité et le système de chauage sera activé uniquement si les deux paramètres annoncent une possibilité de
neige ou de glace.

Un encodeur facile à utiliser et un acheur rétroéclairé permettent une configuration rapide et facile en plus d’une indication simple de
l’état, de la température, etc.

ETO2 est adéquat pour contrôler des câbles chauants électriques dans 1 ou 2 zones. Il possède également un contrôle de sortie
deux-étapes pour une exploitation économique.

© 2013 OJ Electronics A/S - ® OJ est une marque déposée de OJ Electronics A/S

Français

Manuel de l’utilisateur

© 2013 OJ Electronics A/S

22

INSTRUCTION

Type E TO2

En mode hydronique, la sonde d’alimentation maintient la température requise pour l’eau d’alimentation pendant que le système est
actif. Quand de la chaleur est demandée, la pompe de circulation et la pompe principale sont activées et le robinet est ouvert à 20%
pendant 1 minute pour laisser le système se stabiliser.

Quand il n'est pas requis de fondre la glace ou la neige, le système active la pompe de circulation pendant 1 minute à toutes les 15
minutes pour vérifier que la température de l'eau de retour est tombée sous la «température de marche a vide» requise. Si c’est le
cas, le système s’active pleinement pour accroître la température de l’eau de retour à la valeur requise.

DÉMARRAGE

SELECT SCALE:

CELSIUS

FAHRENHEIT

Quand ETO2 est mis sous tension pour la première fois, il faut choisir entre Celsius ou Fahrenheit. Tournez le
bouton de l’encodeur jusqu'à ce que l’échelle de température requise soit en surbrillance. Puis appuyez sur le
bouton de l’encodeur pour confirmer le choix.

SENSOR 1:

ETOG

ETOR

SENSOR 1 est aché à l’écran afin que se fasse le choix du type de sonde raccordée à l’entrée 1:
ETOG : Sonde de sol
ETOR : Sonde de gouttière et d’extérieur
Puis appuyez sur le bouton de l’encodeur pour confirmer le choix.

SENSOR 2:

OFF

ETOG
ETOR

SENSOR 2 est alors aché à l’écran afin que se fasse le choix du type de sonde raccordée à l’entrée 2. S'il n'y
a pas de sonde de raccordée à l'entrée 2, «OFF» [arrêt] doit être sélectionné.

OUTDOOR SENSOR:

OFF

ETF

Choisissez ETF si une sonde extérieure ETF est raccordée aux bornes 31-32.
S'il n'y a pas de sonde ETF de raccordée, sélectionnez «OFF» [arrêt]. Puis appuyez sur le bouton de l’encodeur
pour confirmer le choix.

APPLICATION:

ELECTRIC 1-ZONE

ELECTRIC 2-ZONE
ELECTRIC 2-STAGE
HYDRONIC

Sélectionnez le type d’application en tournant le bouton de l’encodeur puis en appuyant pour confirmer.
ÉLECTRIQUE 1-ZONE : Contrôle de chauage électrique pour 1 zone. Note: également utilisé pour hydronique
simple (fig. 12).
ELECTRIC 2-ZONE : Contrôle de chauage électrique pour 2 zones. Note: également utilisé pour hydronique
simple (fig. 12).
ÉLECTRIQUE 2-ÉTAPES: Contrôle avancé de chauage électrique 2 étapes (Y/Δ) pour 1 zone (fig. 10).
HYDRONIQUE: Contrôle du chauage hydronique pour 1 zone avec contrôle d'eau d'alimentation (fig. 11).

Sélectionnez l’option appropriée puis appuyez sur OK. Le système est maintenant réglé et commencera à fonctionner de façon
complètement automatique selon le programme standard préconfiguré (voir RÉGLAGES D'USINE). Des réglages alternatifs peuvent
aussi être faits, voir RÉGLAGES.

ZONE 1 HEAT OFF
ZONE 2 HEAT OFF
AFTERRUN 1 0.00
AFTERRUN 2 0.00
STANDBY OFF

L'état et les données post-chauage pour les zones 1 et 2 sont maintenant achés.

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

23

Type E TO2

FONCTIONNEMENT

ETO2 est muni d’un bouton pour l’encodeur qui est facile d’utilisation (tourner et appuyer) ainsi que d’un acheur qui décrit la situation
actuelle. L’acheur est rétroéclairé et il s’allume en appuyant sur le bouton de l’encodeur (OK). L’acheur s’éteint automatiquement
après 30 secondes.

Appuyez sur le bouton de l’encodeur et le menu principal s’achera à l’écran.
Tournez le bouton pour vous déplacer parmi les options. Toutes les options ne sont pas achées en même temps sur l’écran, mais
vous pouvez y accéder en tournant le bouton de l’encodeur.
Appuyez sur OK pour sélectionner l’option en surbrillance.

MENU PRINCIPAL

ZONE 1 OFF

ZONE 2 OFF
SENSOR 1 ##.#°C
SENSOR 2 ##.#°C
MOIST 1 NO
MOIST 2 NO
OUT. TEMP ##.#°C
SUPPLY W. ##.#°C
RETURN W. ##.#°C
ALARM NO
SHOW INFO
SETUP
RESTART
EXIT

TEXTES AFFICHÉS

ZONE 1 OFF

Chauage de la zone 1 actif (ON) ou inactif (OFF)

ZONE 2 OFF

Chauage de la zone 2 actif (ON) ou inactif (OFF)

SENSOR 1 ##.#°C

Sonde 1 (sonde chauée) température du centre. S'applique uniquement quand une sonde ETOG est raccordée.
REMARQUE: La température indiquée ne correspond pas à la température ambiante pendant la détection
d'humidité!

SENSOR 2 ##.#°C

Sonde 2 (sonde chauée) température du centre. S'applique uniquement quand une sonde ETOG est raccordée.
REMARQUE: La température indiquée ne correspond pas à la température ambiante pendant la détection
d'humidité!

MOIST 1 NO

Sonde 1, mesure d’humidité. OUI / NON / blanc. Un blanc sera montré si la température est au-dessus de «Set
Temp» [réglage de température] ou si le système est en mode post-chauage.

MOIST 2 NO

Sonde 2, mesure d’humidité. OUI / NON / blanc. Un blanc sera montré si la température est au-dessus de «Set
Temp» [réglage de température] ou si le système est en mode post-chauage.

OUT TEMP ##.#°C

Température extérieure ambiante. S'applique uniquement quand une sonde ETF est raccordée.

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

24

INSTRUCTION

Type E TO2

SUPPLY W. ##.#°C

Température d'eau d'alimentation, application hydronique uniquement.

RETURN W. ##.#°C

Température d'eau de retour, application hydronique uniquement.

ALARM NO

Message de faute, le type de faute sera aché. La DEL rouge sur le devant de l’appareil clignotera.

INFORMATIONS D'APPLICATION

SHOW INFO

Type d’application: chauage électrique ou hydronique

Version de logiciel

Type de sonde, sonde 1

Type de sonde, sonde 2

Si une sonde ETF est raccordée

Retour au menu principal

RÉGLAGES

Veuillez noter qu’un paramétrage incorrect de la sonde peut conduire à une pauvre fonte de la glace et de la neige et même à un défaut
de fonte.
Appuyez sur OK et un sous-menu s’achera à l’écran.
Sélectionnez le paramètre à régler et appuyez sur OK.

SETUP

Démarrage manuel ou chauage forcé. Appuyez sur OK et sélectionnes ON pour démarrer le chauage
forcé.
Le contrôleur ETO2 fournira la chaleur pour la période de post-chauage qui est préprogrammé, voir POST­CHAUFFAGE 1 et 2.

Ici vous pouvez choisir l’achage de la température en Celsius (C) ou Fahrenheit (F). Sélectionnez l’échelle
appropriée puis appuyez sur OK. Appuyez sur OK pour retourner au menu «SETUP» [réglage].

Réglez la température pour la zone1: Ici, on peut régler la température à laquelle le système de fonte de
glace et de neige sera activé. Le réglage de la température peut s'eectuer dans une plage de 122 / -4°F
(+50 / -20°C) . Sélectionnez la température appropriée puis appuyez sur OK.

Réglez la température pour Zone2: Ici, on peut régler la température à laquelle le système de fonte de
glace et de neige sera activé. Le réglage de la température peut s'eectuer dans une plage de 122 / -4°F
(+50 / -20°C). Sélectionnez la température appropriée puis appuyez sur OK pour confirmer.

APP: E. 1-ZONE

SW VERSION 1.00

SENSOR 1 ETOG

SENSOR 2 OFF

SENSOR ETF OFF

EXIT

FORCE HEAT OFF

SELECT SCALE C

SET TEMP 1 3.0C

SET TEMP 2 3.0C

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

25

Type E TO2

La température de fonctionnement la plus basse pour la zone1 peut être réglée ici. Sous cette température,
le système passera en mode attente. Le réglage peut être aussi bas que -3.9°F (-20°C) ou «OFF» [arrêt]
peut être sélectionné. «OFF» [arrêt] = pas de limite. Pour changer pour une température minimum d’arrêt,
appuyez sur OK et tourner le bouton de l’encodeur à la valeur souhaitée, confirmez avec OK.

La température de fonctionnement la plus basse pour la zone2 peut être réglée ici. Le réglage peut être
aussi bas que -3.9°F (-20°C) ou «OFF» [arrêt] peut être sélectionné. OFF (arrêt) = pas de limite. Pour
changer pour une température minimum d’arrêt, appuyez sur OK et tourner le bouton de l’encodeur à la
valeur souhaitée, confirmez avec OK.

Durée de post-chauage zone 1: Une durée de post-chauage entre 0 et 18 heures peut être réglée ici. Le
système continuera à produire de la chaleur pendant la période de temps définie après que le signal
d’humidité/température aura été éliminé par un cycle de chauage. Utilisez le bouton de l’encodeur pour
régler le temps de post-chauage requis puis appuyez sur OK.

Durée de post-chauage zone 2: Une durée de post-chauage entre 0 et 18 heures peut être réglée ici.
Utilisez le bouton de l’encodeur pour régler le temps de post-chauage requis puis appuyez sur OK.

La température de zone 1 peut être calibrée ici. Avec la sonde ETOG-55, la température achée sur l'écran
de l'ETO2 est toujours celle du centre de la sonde. Pour la calibration, veuillez vous référer à CALIBRATION
D’OFFSET.

La température de zone 2 peut être calibrée ici. Avec la sonde ETOG-55, la température achée sur l'écran
de l'ETO2 est toujours celle du centre de la sonde. Pour la calibration, veuillez vous référer à CALIBRATION
D’OFFSET.

La température extérieure peut être calibrée ici. La température enregistrée par la sonde d’extérieur ETF
peut être ajustée pour que la température précise soit achée sur l’ETO2. Mesurez la température à côté de
la sonde en utilisant un thermomètre. Ajustez l’oset nécessaire en utilisant le bouton de l’encodeur.
Appuyez sur OK.

La température minimum d’eau de retour peut être réglée ici. Réglez la température minimum requise puis
appuyez sur OK. Cette option du menu n'est disponible que lorsqu'un chauage hydronique est utilisé.

La température maximum d’eau d’alimentation peut être réglée ici. Réglez la température minimum requise
puis appuyez sur OK. Cette option du menu n'est disponible que lorsqu'un chauage hydronique est utilisé.

CHAUFFAGE DE SONDE AUTO: Quand la température descend au-dessous du point de consigne et que
de l’humidité est détectée, le chauage de la sonde sera activé. Dès que les relais sont activés, le chauage
de la sonde est désactivé.

CHAUFFAGE DE SONDE ACTIVE: Quand la température descend au-dessous du point de consigne et que
de l’humidité est détectée, le chauage de la sonde sera activé. Le chauage de la sonde reste activé tant
que les relais sont activés. Pour des conditions spéciales ou lors de températures extrêmement froides,
sélectionnez «ON» [activer] et appuyez sur OK.

Ici, le contrôle de l’humidité peut être annulé. Si c'est le cas, la fonte de la glace et la neige ne sera

OFF TEMP 1 OFF

OFF TEMP 2 OFF

AFTERRUN 1 2:00

AFTERRUN 2 2:00

OFFSET T1 0.0C

OFFSET T2 0.0C

OFFSET OUT. 0.0C

MIN WATER 5.0C

MAX WATER 55.0C

SENSOR HEAT AUTO

MOIST CTRL ON

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

26

INSTRUCTION

Type E TO2

contrôlée que par la température réglée, voir «SET TEMP» [réglage de température]. Sélectionnez «OFF»
[arrêt] pour couper le contrôle d'humidité et appuyez sur OK.

Notez que la consommation d'énergie/les coûts augmenteront si le contrôle de l'humidité est coupé.

La sensibilité de la sonde peut être réglée à 5 niveaux: MIN: par ex. pour routes salées - BAS: par ex. pour
neige sale - «NORM» [normal]: par ex. pour des conditions mixtes de neige - ÉLEVÉ: par ex. pour neige
blanche - MAX: par ex. pour une neige très pure ou givre. Changez la sensibilité en appuyant sur OK et en
tournant le bouton de l’encodeur à la valeur souhaitée puis confirmez avec OK.

Informations sur la langue.

Tous les réglages d’usine de l’ETO2 peuvent être restaurés ici. En sélectionnant cette option, tous les
réglages personnalisés sont supprimés.

En cas de faute de réglage dans le menu «STARTUP» [démarrage] ou si de nouveaux appareils sont
connectés. Le réglage primaire doit être changé dans le menu «STARTUP» [démarrage]. Sélectionnez
«PASSWORD» [mot de passe] et tournez le bouton de l'encodeur pour acher le code d'usine (1202). Le
contrôleur retournera alors au menu «STARTUP» [démarrage], voir «STARTUP» [démarrage].

Sélectionnez cette option et appuyez sur OK pour retourner au menu principal.

REDÉMARRAGE

Après un changement des réglages ou toutes les fois qu'un nouveau démarrage de procédé est requis, l'ETO2 peut être redémarré
dans ce menu.

RESTART

Redémarrage de l'opération en maintenant vos réglages actuels. L'ETO2 passe à l'achage de l'état initial.

CALIBRATION D'OFFSET

S’il est nécessaire de calibrer la température mesurée par la sonde ETOG, veuillez suivre les étapes énoncées plus bas:

1. Débranchez la sonde des bornes11 et 12 (chauage sonde) de l’ETO2.

2. Attendez quelques heures pour que la sonde soit à la même température que le sol.

3. Mesurez la température réelle sol/sonde et comparez avec la température achée par l’ETO2.

4. Programmez l’oset pour la sonde concernée afin qu’il corresponde à la diérence entre les deux températures (achée vs réelle).

Ajustez l’oset nécessaire en utilisant le bouton de l’encodeur. Appuyez sur OK.

5. Rebranchez la sonde aux bornes11 et 12 de l’ETO2.

REMARQUE: Avec la sonde ETOG, la température achée sur l'écran de l'ETO2 est toujours celle du centre de la sonde.

SENSITIVITY NORM

LANGUAGE ENGLISH

FACTORY RESET

REINSTALL

REINSTALL
PASSWORD XXXX

EXIT

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

27

Type E TO2

RÉGLAGES D’USINE

RÉGLAGES RÉGLAGES D’USINE RÉGLAGES PERSONNALISÉS

Application Électrique

Sonde 1 ETOG
Sonde 2 «OFF» [arrêt]

Choix d’échelle Celsius
Durée de post-chauage zone 1 2 heures
Durée de post-chauage zone 2 2 heures
Temp. oset Zone 1 0,0 °C/ 0,0°F
Temp. oset Zone 2 0,0 °C/ 0,0°F
Temp. oset ETF 0,0 °C/ 0,0°F
Point de consigne de température zones 1+2 3,0 °C/ 37,4°F
Température d’arrêt zones1+2 OFF (arrêt)
Chauage de sonde zones 1+2 AUTO
Contrôle d’humidité zones1+2 «ON» [marche]
Sensibilité zones1+2 «NORM» [normal]
Température min. de l’eau 5 °C/ 41°F
Température max. de l’eau 55 °C/ 131°F

RECHERCHE DE PANNES

Si une faute apparaît dans le système de fonte de glace et de neige, il est recommandé de vérifier le réglage de l'ETO2. Accédez au
menu en appuyant sur le bouton de l'encodeur et sélectionnez «SHOW INFO» pour acher les réglages de l'application. S’il y a des
erreurs dans le réglage, activer «REINSTALL» [réinstaller] en utilisant le code d’usine1202.
Vérifiez que toutes les connexions sont faites correctement et que tous les câbles sont attachés sur les supports.
Pour des réponses aux questions fréquentes (FAQ) visitez notre site: www.ojelectronics.com / support / FAQ – Snowmelting.

La glace/neige ne fond pas

• L’achage montre t’il «HEAT ON» [chaleur activée] dans zone 1/2?
OUI:

o Attendez pendant 1-2 heures.
o Vérifiez sous la neige, si la neige commence à fondre, le système fonctionne bien.
o Vérifiez si les câbles chauants sont défectueux et si des connexions sont mauvaises ou inadéquates.
o Il peu faire trop froid pour que la neige fonde (puissance/m2 insusante) c.-à-d. le système de chauage hydronique est

sous dimensionné.

NON:

o La température est plus élevée que «SET TEMP» [réglage de température]. Réglez « SET TEMP » [réglage de température] à

une valeur plus élevée.
o La neige autour de la sonde est fondue ou le tassement de la neige a exposé la sonde.

Augmentez le temps «AFTERRUN» [POST-CHAUFFAGE] ou activez «FORCE HEAT» [CHAUFFAGE FORCÉ].
o Un eet igloo s’est produit autour de la sonde. La sonde de sol a fait fondre une cavité isolée sous la neige.

Activez «FORCE HEAT» [CHAUFFAGE FORCÉ] ou réglez «MOIST CTRL» [CONTR HUM] à «OFF» [ARRÊT].
o La température est plus basse que le réglage d’«OFF TEMP» [température d’arrêt].

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

28

INSTRUCTION

Type E TO2

Selon la sortie de chaleur, le système peut avoir une limite de température plus basse à laquelle la neige peut être fondue.

Essayez de faire fondre la neige avec « FORCE HEAT » [chauage forcé] avant de changer « OFF TEMP » [température

d’arrêt].

Le chauage ne s’arrête pas après la fonte de la glace/neige

o Le temps d'« AFTERRUN » [post-chauage] est trop long - réduisez le temps d'« AFTERRUN » [post-chauage] et activez

«RESTART» [redémarrer] dans le menu.
o La détection d’humidité par la sonde ETOG/ETOR est arrêtée– activez « MOIST CTRL » [contrôle d’humidité] à ON dans le

menu.

Si le bouton d’alarme rouge clignote, un des défauts suivants est survenu. Le message pertinent sera aché dans le menu «ALARM»
[alarme].

“RETURN TEMP LOW” - La température de l'eau dans la conduite de retour est trop basse.

“SUPPLY TEMP HIGH” - La température de l'eau dans la conduite d'alimentation est trop haute.

“RETURN SENSOR” - Sonde d'eau de retour défectueuse.

“SUPPLY SENSOR” - Sonde d'alimentation défectueuse.

“TEMP SENSOR 1” - Sonde de température 1 (sol ou toit) est défectueuse.

“TEMP SENSOR 2” - Sonde de température 2 (sol ou toit) est défectueuse.

“OUTDOOR SENSOR” - Sonde extérieure défectueuse.

“SENSOR HEATER” - L'élément chauant de la sonde de sol ou de toit est court-circuité.

“FROST PROTECT” - Protection contre le givre activée à cause de basse température du retour.

(systèmes hydroniques uniquement)

Français / Manuel de l'utilisateur

© 2013 OJ Electronics A/S

29

Type E TO 2

MENU OVERVIEW: STARTUP

MAIN MENU

ZONE 1 OFF
ZONE 2 OFF
SENSOR 1 ##.# °C
SENSOR 2 ##.# °C
MOIST 1 NO
MOIST 2 NO
OUT. TEMP ##.# °C
SUPPLY W. b##.# °C
RETURN W. ##.# °C
ALARM NO
SHOW INFO
SETUP
RESTART
EXIT

SETUP

FORCE HEAT OFF
SELECT SCALE C
SET TEMP 1 3.0C
SET TEMP 2 3.0C
OFF TEMP 1 OFF
OFF TEMP 2 OFF
AFTERRUN 1 2.00
AFTERRUN 2 2.00
OFFSET T1 0.0C
OFFSET T2 0.0C
OFFSET OUT
MIN WATER 5.0C
MAX WATER 55.0C
SENSOR HEAT AUTO
MOIST CTRL ON
SENSITIVITY NORM
LANGUAGE ENGLISH
FACTORY RESET
REINSTALL
EXIT

OPERATION

ZONE 1 HEAT OFF
ZONE 2 HEAT OFF
AFTERRUN 1 0.00
AFTERRUN 2 0.00
STANDBY OFF

SHOW INFO

APP: E. 1-ZONE
SW VERSION 1.13
SENSOR 1 ETOG
SENSOR 2 OFF
SENSOR ETF OFF
EXIT

REINSTALL

REINSTALL
PASSWORD 1202

FACTORY RESET

EXIT
RESET

CELSIUS
FAHRENHEIT

SELECT SCALE

ALARM MENU

ACTIVE ALARMS
RETURN TEMP LOW
SUPPLY TEMP HIGH
RETURN SENSOR
SUPPLY SENSOR
TEMP SENSOR 1
TEMP SENSOR 2
OUTDOOR SENSOR
SENSOR HEATER
FROST PORTECT
EXIT

RESTART

SENSOR 1

ETOG
ETOR

SENSOR 2

OFF
ETOG
ETOR

OFF
ETF

OUTDOOR SENSOR

APPLICATION

ELECTRIC 1-ZONE
ELECTRIC 2-ZONE
ELECTRIC 2-STEP
WATER BASED

© 2013 OJ Electronics A/S

30

Type E TO2

Fig. 1 Installation of ETOG ground sensor

BR978A31a

Fig. 2 Installation of ETOR gutter sensor and ETF outdoor sensor

BR978A12a

Fig. 3

1-zone electric heating with ETOG sensor

BR978A23a

Fig. 4 1-zone electric heating with ETOR/ETF sensor

BR978A24a

© 2013 OJ Electronics A/S

31

Type E TO2

Fig. 5 2-zone electric heating (roof/ground)

BR978A25a

Fig. 6 ETOG connection

BR978A05c

Fig. 7 ETOR connection

BR978A06c

Fig. 8 Heating cable connection, example

BR978A30a

© 2013 OJ Electronics A/S

32

Type E TO2

Fig. 9 Advanced 2-stage electric heating control (Y/Δ) Fig. 10 Advanced 2-stage connection (Y/Δ)

BR978A28a

BR978A04a

ETF-522

Hot water Optional

Main Pump

3 way
valve

Circulation
Pump

Return sensor

Supply sensor

Optional
air sensor

Ground sensor

ETF-522

Fig. 11 1-zone hydronic heating control for controling the supply water temp. with mixing valve

BR978C01a

BR978A04a

© 2013 OJ Electronics A/S

33

Type E TO2

Fig. 13 Hydronic mixing valve connection

Fig. 14 Hydronic pump connection

BR978A29a

BR978A20a

Fig. 12 1- or 2-zone hydronic heating control, simple (same application setup as 1- or 2-zone electric heating control)

BR978C02a

© 2013 OJ Electronics A/S

34

Type E TO2

FORCED
CONTROL
HEAT

Fig. 15 Connections for remote control of standby and forced heat

BR978A21a

© 2013 OJ Electronics A/S

35

Type E TO2

Fig. 16 ETO2 controller, terminal overview

BR978A03h

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg
Tel.: [phone] · Fax [phone]
[e-mail] · www.ojelectronics.com

® The trademark is registered and belongs to OJ Electronics A/S · © 2013 OJ Electronics A/S
