OJ Electronics CPST10 Instructions Manual
INSTRUCTIONS
Type CPST10
67590B 10/16 (JRK)
English
Power module
If loads of more than 15 A are required,
expansion is possible using power modules.
The power module is intended to be used with
underfloor heating.
Power modules can be connected to the live
cable and load cable, see relevant sections.
The power module has a built-in two-pole
ground fault circuit interrupter (GFCI).
The power module is for flush mounting in a wall
socket.
Power module
CPST10-120/240GA (USG-4000)
Power module without sensor (FLS1260)
Warning
power module air vents clean and free from
obstruction. This power module is an electrical
device and must be installed in compliance with
national and/or local electrical codes. Installation
must be performed by qualified personnel where
required by law.
The power module is designed for resistive load
only. The resistive load must not exceed 15 A
(1800 W at 120 Vac / 3120 W at 208 Vac /
3600 W at 240 Vac).
Warning
Mounting of the power module
Maximum distance between thermostat and
power modules is 80 ft (25 m.)
Use field wiring cable, recommended min. 20
AWG.
1.
2.
3.
4.
Line cable
Delivers power from the service panel (breaker
panel or fuse box) to the power module.
This cable must only be connected to the power
module’s line terminals, marked L1 and L2.
1.
Load cable
Delivers power from the power module to the
heating cable.
This cable must only be connected to the power
module’s load terminals, marked load 15 A.
1.
2.
To avoid electric shock, disconnect
the heating system power supply at
the main panel before performing
installation and maintenance work
on the power module. Keep the
Do not loosen the terminal screws
further than the mechanical stop.
Otherwise this will damage the
terminal (fig. 2).
Use a screwdriver to release the catch and
remove the front cover (fig. 1).
Connect A to C and B to D (fig. 3).
Mount the power module in the wall socket.
Carefully replace the front cover by first
positioning its upper edge and then clicking
it into place.
Connect power cable to terminals 2 and 3
on the back of the power module (fig. 2).
Connect heating cable to terminals 1 and 4
on the back of the power module (fig. 2).
The detachable cover on the back of the
power module (fig.1) is designed to prevent
uninsulated ground wires from dropping
onto the terminals after installation has been
completed.
Checking the GFCI
It is important that the GFCI is checked for
correct installation and function upon installation
and monthly thereafter.
To check the GFCI:
Press the “TEST” button.
The test is successful if the red LED on the
right of the power module flashes once every
two seconds. If this does not occur, check the
installation.
Press the “Standby/Reset” button to reset the
GFCI.
The red LED will stop flashing and the display
returns to its normal appearance. If the test
fails, repeat the test. If it continues to fail, ask
an electrician to check the installation.
If, during normal operation, the GFCI trips
without the “TEST” button being pressed, there
could be a ground fault! To check whether it is a
ground fault or nuisance tripping, press
“Standby/Reset”. If this causes the red LED to
stop flashing and stay off, it was nuisance
tripping and the system is operating correctly. If
this does not occur, there is a ground fault! In
case of a ground fault, it is important to have the
installation checked by a qualified electrician
according to local and national regulations.
The red LED on the right of the power module
can indicate four different GFCI states:
1.
LED off – NORMAL state.
LED flashing slowly (once every two seconds)
2.
– TRIGGERED state. Try pressing the
“Standby/Reset” button to reset the GFCI.
LED flashing quickly (five flashes per second)
3.
– ERROR state. Try switching the power
module off and then back on again. If the
power module re-enters the ERROR state,
either the wiring is wrong (a GN exists) or
the unit is defective and must be replaced.
4.
LED lit constantly – Internal microprocessor
malfunction or abnormal fault in hardware!
Try switching the power module off and
then back on again. If the LED is still
constantly lit, the GFCI is defective and the
power module must be replaced.
Note: The LED lights up briefly without flashingduring every power-up.
UL Listed for the US and Canada
According to the following standards:
Power module:
UL file number: E157297
GFCI: UL 943 4th ed.
Classification
The product is a class II device (reinforced
insulation) and must be connected to the
following leads:
Phase L1 (L)
Neutral L2 (N)
Max. load 15 A (resistive load).
The power module is intended to be used with
underfloor heating.
The terminals are suitable for field wiring cables
of 12 to 22 AWG.
UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
CSA C22.2 No. 144.1-06
120V
0/120 V
Technical data completed.
.......................... 120/240 Vac 50/60 Hz
Supply
Load
........................ max.15 A (resistive load)
Power
...............................1.800 W at 120 Vac
.............................. 3.120 W at 208 Vac
.............................. 3.600 W at 240 Vac
GFCI
......................... Class A (5 mA trip level)
Construction of Control......................................
Electronic room thermostat for
Method of Mounting Control..............................
Independently mounted
Type of Action.....................................Type 2.B
Rated Impulse Voltage............................2500V
Control Pollution Degress................................2
USA - Design Patent No......................D768092
Canada No. ..........................................161353
regulating electrical underfloor heating.
control for flush mounting
Français
Module de puissance
Si des charges de plus de 15 A sont requises,
une extension est possible en utilisant des
modules de puissance.
Le module de puissance est conçu pour être
utilisé avec des planchers chauffants.
Des modules de puissance peuvent être
raccordés au câble d’alimentation et au câble
de charge, voir les sections pertinentes.
Le module de puissance possède un disjoncteur
différentiel de fuite à la terre intégré à deux
pôles (DDFT).
Le module de puissance est prévu pour un
montage encastré dans une prise murale.
Gamme de produits
CPST10-120/240GA (USG-4000)
Module de puissance sans sonde (FLS1260)
Avertissement
évents du module de puissance propres et
libres d’obstruction. Ce module de puissance
est un appareil électrique et doit être installé
conformément aux codes électriques nationaux
et/ou locaux. L’installation doit être effectuée
par du personnel qualifié quand la loi l’exige.
Le module de puissance est conçu pour une
charge résistive uniquement. La charge résistive
ne doit pas excéder 15 A (1800 W à 120 VCA /
3120 W à 208 VCA / 3600 W à 240 VCA).
Avertissement
Montage du module de puissance
La distance maximum entre le thermostat et les
modules de puissance est 25 m.
Utilisez du câble de construction, minimum
recommandé 20 AWG.
1.
2.
3.
Pour éviter l’électrocution, coupez
l’alimentation du système de
chauffage au panneau principal avant
de faire l’installation et l’entretien du
module de puissance. Maintenez les
Ne pas desserrer les vis de bornes
au-delà de l’arrêt mécanique.
Autrement, cela pourrait endommager la borne (fig. 2).
Utilisez un tournevis pour relâcher la
fermeture et retirez le couvercle frontal (fig.1).
Raccorder A à C et B à D (fig. 3).
Montez le module de puissance dans le
boîtier mural.
© 2016 OJ Electronics A/S 1.
4.
Remettez soigneusement en place le
couvercle frontal en mettant d’abord en
position son bord supérieur puis en le
cliquant en place.
Câble d’alimentation
Il fournit l’alimentation au module de puissance
à partir du panneau de service (panneau de
coupes circuits ou de fusibles).
Ce câble ne doit être raccordé qu’aux bornes
d’alimentation L1 et L2 du module de
puissance.
1.
Raccordez le câble d’alimentation aux
bornes 2 et 3 à l’arrière du module de
puissance (fig. 2).
Câble de charge
Il fournit l’alimentation au câble chauffant à partir
du module de puissance.
Ce câble ne doit être raccordé qu’aux bornes
de charge du thermostat portant l’identification
charge 15 A.
1.
Raccordez le câble chauffant aux bornes
1 et 4 à l’arrière du module de puissance
(fig. 2).
2.
Le couvercle amovible à l’arrière du module
de puissance (fig. 1) est conçu pour prévenir
que des fils de mise à la terre non isolés
viennent en contact avec les bornes après
que l’installation soit terminée.
Vérification du DDFT
Il est important de vérifier l’installation et le
fonctionnement adéquat du DDFT à son
installation et à chaque mois par la suite.
Pour vérifier le DDFT:
Appuyez sur le bouton ”ESSAI”.
La vérification aura réussi si la DEL rouge à la
droite du module de puissance clignote une fois
toutes les deux secondes. Si ce n’est pas le
cas, vérifiez l’installation.
Appuyez sur le bouton ”attente/réarmement”
pour réarmer le DDFT.
La DEL rouge arrêtera de clignoter et l’écran
revient à son affichage normal. Si l’essai ne
fonctionne pas, répétez l’essai. Si l’essai ne
fonctionne toujours pas, demander à un
électricien de vérifier l’installation.
Si, pendant l’opération normale, le DDFT se
déclenche sans que le bouton ”ESSAI” soit
utilisé, il peut y avoir une faute à la terre. Pour
vérifier si c’est une faute à la terre ou un
déclenchement intempestif, appuyez sur le
bouton ”attente/réarmement”. Si la DEL rouge
arrête de clignoter et reste éteinte, c’était un
déclenchement intempestif et le système
fonctionne correctement. Si ce n’est pas le cas,
il y a une faute à la terre. Dans le cas d’une
faute à la terre, il est important de faire vérifier
l’installation par un électricien qualifié selon la
règlementation locale et nationale.
La DEL rouge à la droite du module de
puissance peut montrer quatre états différents
du DDFT:
1.
DEL éteinte – État NORMAL.
DEL clignotant lentement (une fois chaque
2.
deux secondes) – état de DÉCLENCHEMENT. Essayez d’appuyer sur le bouton
”attente/réarmement” pour réarmer le
DDFT.
3.
La DEL clignote rapidement (cinq clignotements par seconde) – état d’ERREUR.
Essayez de couper l’alimentation du module
de puissance puis de la remettre. Si le
module de puissance demeure toujours
en état d’ERREUR, soit que le câblage
est incorrect (il y a MALT) ou l’appareil est
défectueux et doit être remplacé.
4.
La DEL est allumée de façon constante
– mauvais fonctionnement du microprocesseur interne ou une faute anormale dans
le matériel. Essayez de couper l’alimentation
du module de puissance puis de la
4.
remettre. Si la DEL demeure constamment
allumée, le DDFT est défectueux et le
module de puissance doit être remplacé.
Note : La DEL rouge s’allume brièvement sans
clignoter à chaque mise sous tension
c-UL-us
Selon les normes suivantes :
Module de puissance:
UL file number:
GFCI:
Classification
Le produit est un appareil de classe II (isolation
renforcée) et doit être raccordé aux fils suvants :
Phase L1 (L)
Neutre L2 (N)
Charge maximum 15 A (charge résistive).
Le module de puissance est conçu pour être
utilisé avec des planchers chauffants.
Les borniers sont adéquats pour du câble de
construction de 12 à 22 AWG.
Caractéristiques techniques
Alimentation
Charge
Puissance
DDFT
Construction du dispositif de commande...........
Méthode de montage du dispositif ....................
Action de type.....................................Type 2.B
Tension assignée de choc.......................2500V
dispositif de commande...................................2
Brevet USA No....................................D768092
Canada No. ..........................................161353
UL 60730-1
UL 60730-2-9
CSA E60730-1
CSA E60730-2-9
E157297
UL 943 4th ed.
CSA C22.2 No. 144.1-06
120V
0/120 V
............... 120/240 VCA 50/60 Hz
......... Max. 15 A (charge résistive)
......................1800 W à 120 VCA
..................... 3120 W à 208 VCA
..................... 3600 W à 240 VCA
......................................Classe A
(5 mA, niveau de déclenchement)
Thermostat électronique de
pièce pour réguler un plancher
chauffant électrique.
Dispositif de commande à
montage indépendant pour montage
encastré
Milieu de pollution du
Español
Módulo de potencia
Si se necesitan cargas mayores de 15 A, se
puede expandir el sistema mediante módulos
de potencia.
El módulo de potencia está destinado a ser
utilizado con sistemas de calefacción por piso
radiante.
Los módulos de potencia pueden conectarse al
cable de la línea y al cable de carga, véanse las
secciones pertinentes.
El módulo de potencia tiene un interruptor integrado de circuito de fallo a tierra, de dos polos
(GFCI).
El módulo de potencia es para montaje empotrado a ras en un receptáculo de pared.
Programa de productos
CPST10-120/240GA (USG-4000)
Módulo de potencia sin sensor (FLS1260)
Advertencia
de instalación y mantenimiento en el módulo de
potencia. Mantenga limpias y sin obstrucciones
las rejillas de ventilación del módulo de potencia. Este módulo de potencia es un dispositivo
eléctrico y se debe instalar en cumplimiento
Para evitar una descarga eléctrica,
apague la fuente de alimentación del
sistema de calefacción en el panel
principal antes de realizar trabajos
con los códigos eléctricos locales y/o
nacionales. La instalación deberá realizarla
solamente personal calificado donde así lo
requieran las leyes vigentes.
El módulo de potencia está diseñado para
carga resistiva únicamente. La carga resistiva
no deberá exceder 15 A (1800 W a 120 V CA /
3120 W a 208 V CA / 3600 W a 240 V CA).
Advertencia
Montaje del módulo de potencia
La distancia máxima entre el termostato y los
módulos de potencia es de 25 m.
Use cable para cableado de campo, se
recomienda un calibre mínimo de 20 AWG.
1.
2.
3.
4.
Cable de red
Alimenta corriente desde el cuadro de
acometida (cuadro de interruptores automáticos o caja de fusibles) al módulo de potencia.
Este cable deberá conectarse solamente a
los terminales de red del módulo de potencia,
identificados como L1 y L2.
1.
Cable de la carga
Alimenta corriente desde el módulo de potencia
al cable calefactor.
Este cable deberá conectarse solamente a los
terminales de carga del módulo de potencia,
identificados como “carga 15 A”.
1.
2.
Verificación del GFCI
Es importante verificar la instalación y funcionamiento correctos del GFCI justo después de la
instalación y cada mes a partir de esa fecha.
Para verificar el GFCI:
Pulse el botón “TEST” (Prueba).
La prueba tiene éxito si el LED rojo a la derecha
del módulo de potencia se ilumina intermitentemente una vez cada dos segundos. Si
esto no ocurre, verifique la instalación.
Pulse el botón “Standby/Reset” (En espera/
reajuste) para reajustar el GFCI.
El LED rojo dejará de iluminarse intermitentemente y la pantalla retornará a su aspecto
normal.Si la prueba falla, repita la prueba. Si
continúa fallando, solicite a un electricista que
inspeccione la instalación.
Si, durante el funcionamiento normal, el GFCI
se dispara sin que se pulse el botón de prueba
“TEST”, podría haber un fallo a tierra. Para
verificar si se trata de un fallo a tierra o de un
disparo por interferencia, pulse “Standby/Reset”.
Si esto causa que el LED rojo deje de iluminarse
intermitentemente y permanece apagado, se
trataba de un disparo por interferencia y el
No afloje los tornillos del terminal
más de lo que permite el tope
mecánico. Si lo hace, dañará el
terminal (fig. 2).
Utilice un destornillador para liberar el invo
milizador y retire la tapa frontal

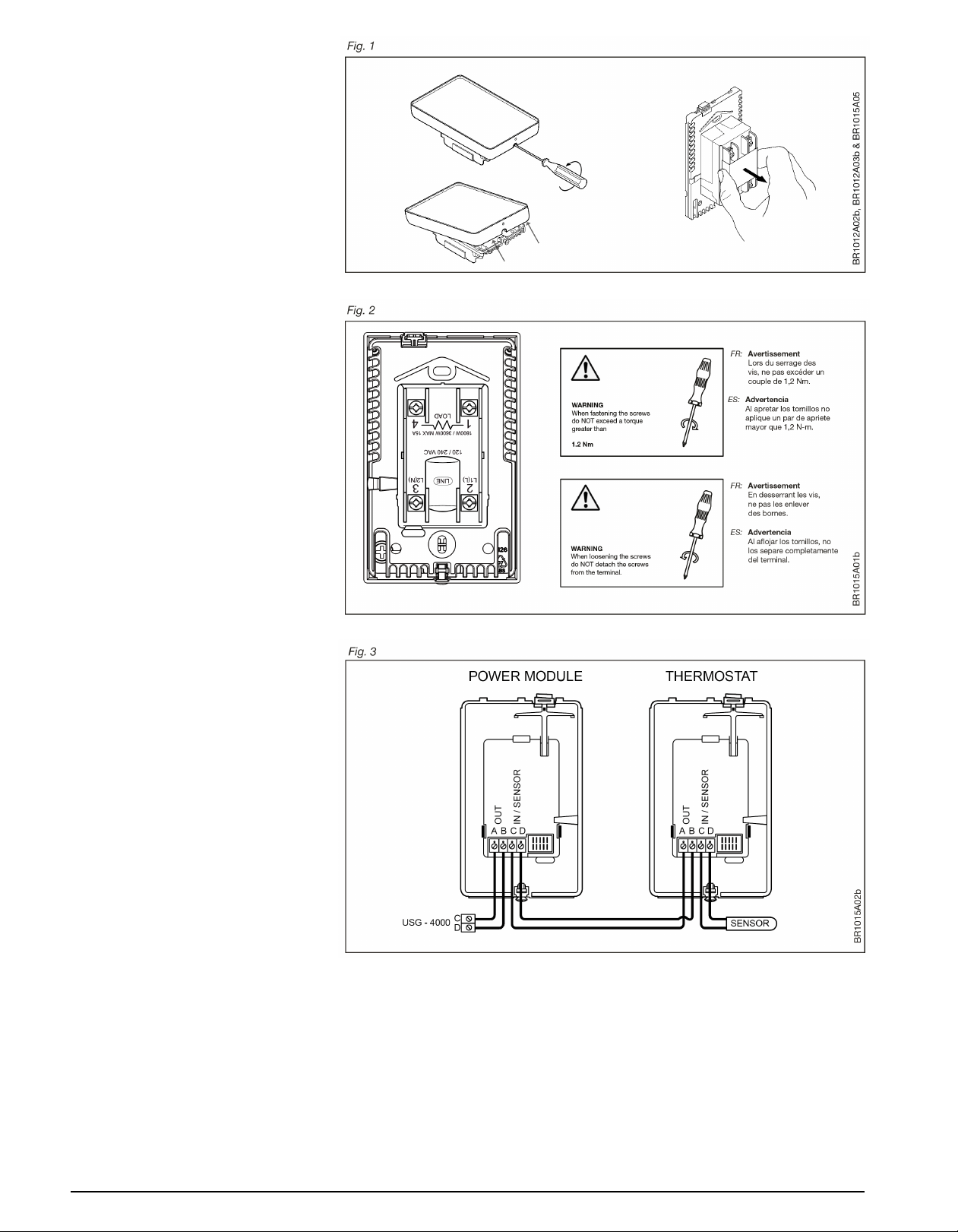

(Fig. 1).
Conecte A con C y conecte B con D
(fig. 3).
Instale el módulo de potencia en el
receptáculo practicado en la pared.
Vuelva a colocar cuidadosamente la tapa
frontal apoyando primero el borde superior
de la misma para después engatillarla en
su posición.
Conecte el cable de potencia a los termina
les 2 y 3 situados en la parte posterior del
módulo de potencia (Fig. 2).
Conecte el cable calefactor a los terminales
1 y 4 situados en la parte posterior del
módulo de potencia (Fig. 2).
La cubierta desprendible en la parte
posterior del módulo de potencia (fig. 1) está
diseñada para prevenir que cables de
conexión a tierra sin aislamiento caigan
sobre los terminales después de terminar la
instalación.
© 2016 OJ Electronics A/S2.
Loading...
