ScoutTM Series Balances - SKX

Instruction Manual

Balanzas ScoutTM- SKX Series

Manual de Instrucciones

Balances ScoutTM Séries - SKX

Mode d’emploi

Bilance Serie ScoutTM - SKX

Manuale d’Istruzioni

Scout

Bedienungsanleitung

TM

Waagen-Serien – SKX

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

CAUTION: Read all safety warnings before installing, making connections, or
servicing this equipment. Failure to comply with these warnings could result in
personal injury and/or property damage. Retain all
reference.

SCOUT

TM

SERIES BALANCES - SKX EN-1

1. INTRODUCTION

This manual contains installation, operation and maintenance instructions for the Scout SKX

Series Balances. Please read the manual completely before using the balance.

1.1 Definition of Signal Warnings and Symbols

Safety notes are marked with signal words and warning symbols. These show safety issues and
warnings. Ignoring the safety notes may lead to personal injury, damage to the instrument,
malfunctions and false results.

Signal Words

WARNING For a hazardous situation with medium risk, possibly resulting in injuries or
death if not avoided.
CAUTION For a hazardous situation with low risk, resulting in damage to the device or

the property or in loss of data, or injuries if not avoided.
Attention For important information about the product.
Note For useful information about the product.

Warning Symbols

General Hazard Electric Shock Hazard

1.2 Safety Precautions

instructions for future

x Verify that the local AC power supply is within the input voltage range printed on the AC

adapter’s data label.

x Only connect the AC adapter to a compatible grounded electrical outlet.
x Do not position the scale such that it is difficult to disconnect the AC adapter from the

power receptacle.

x Make sure that the power cord does not pose a potential obstacle or tripping hazard.
x This equipment is intended for indoor use and should only be operated in dry locations.
x Operate the equipment only under ambient conditions specified in the user instructions.
x Do not operate the equipment in hazardous or unstable environments.
x Do not drop loads on the pan.
x Only use approved accessories and peripherals.
x Disconnect power from the equipment before cleaning or servicing.

x Service should only be performed by authorized personnel.

2. INSTALLATION

2.1 Installing Components

Refer to the illustrations and instructions below to identify and assemble your Scout balance
with its components. All components must be assembled before using the balance.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Release the red Transportation Lock on
the sub
turning the
clockwise.

Sub-platform

Transportation

Locked Position

Unlocked

Position

EN-2 SCOUT

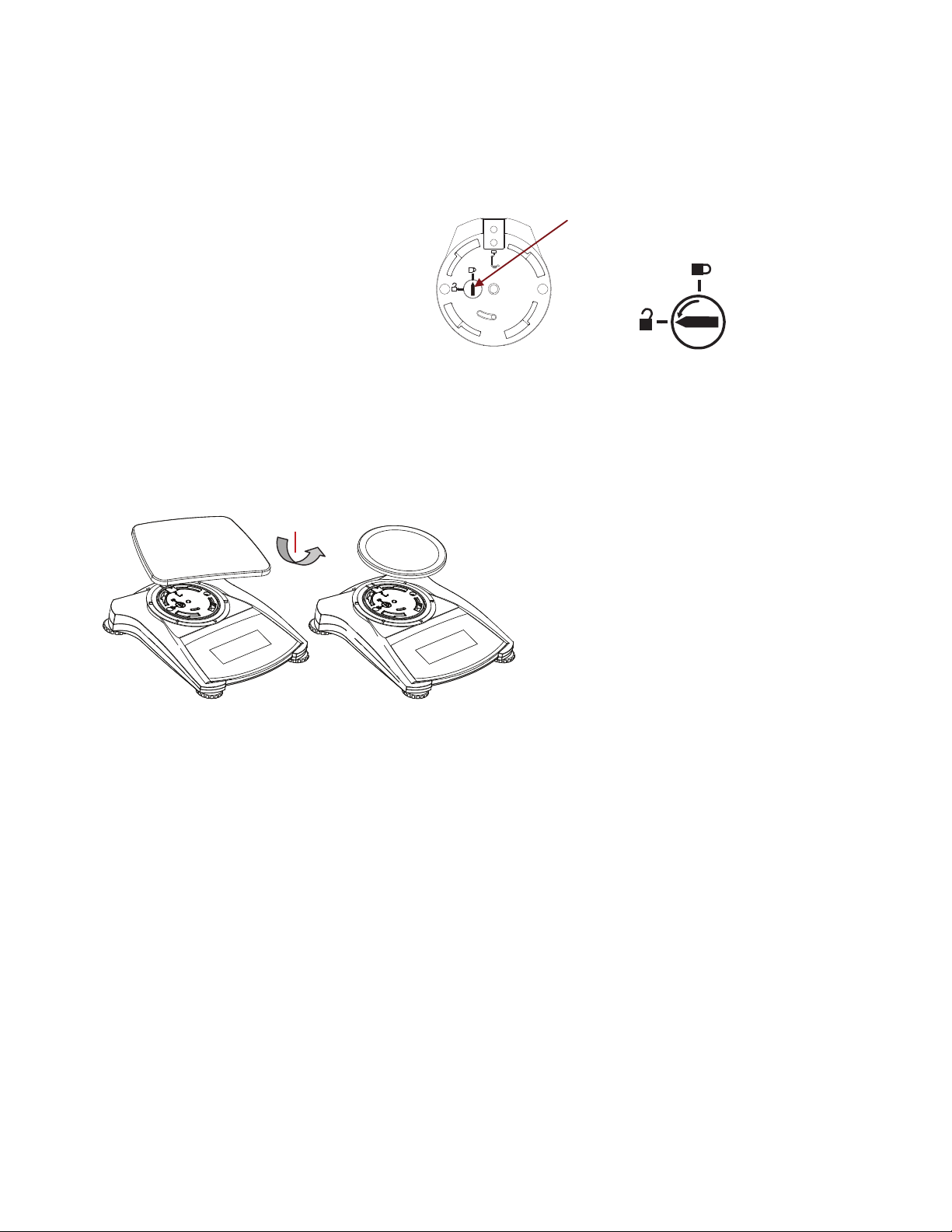

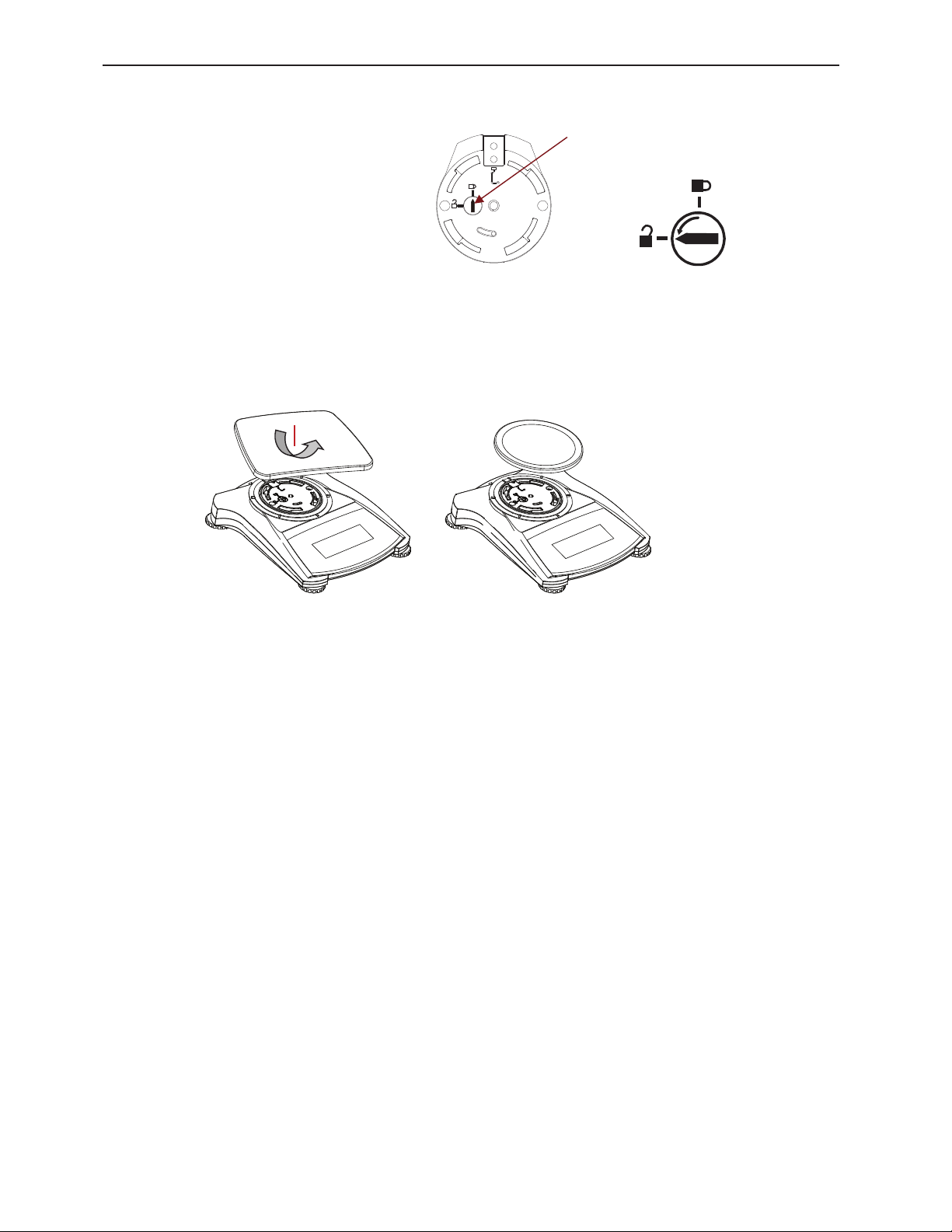

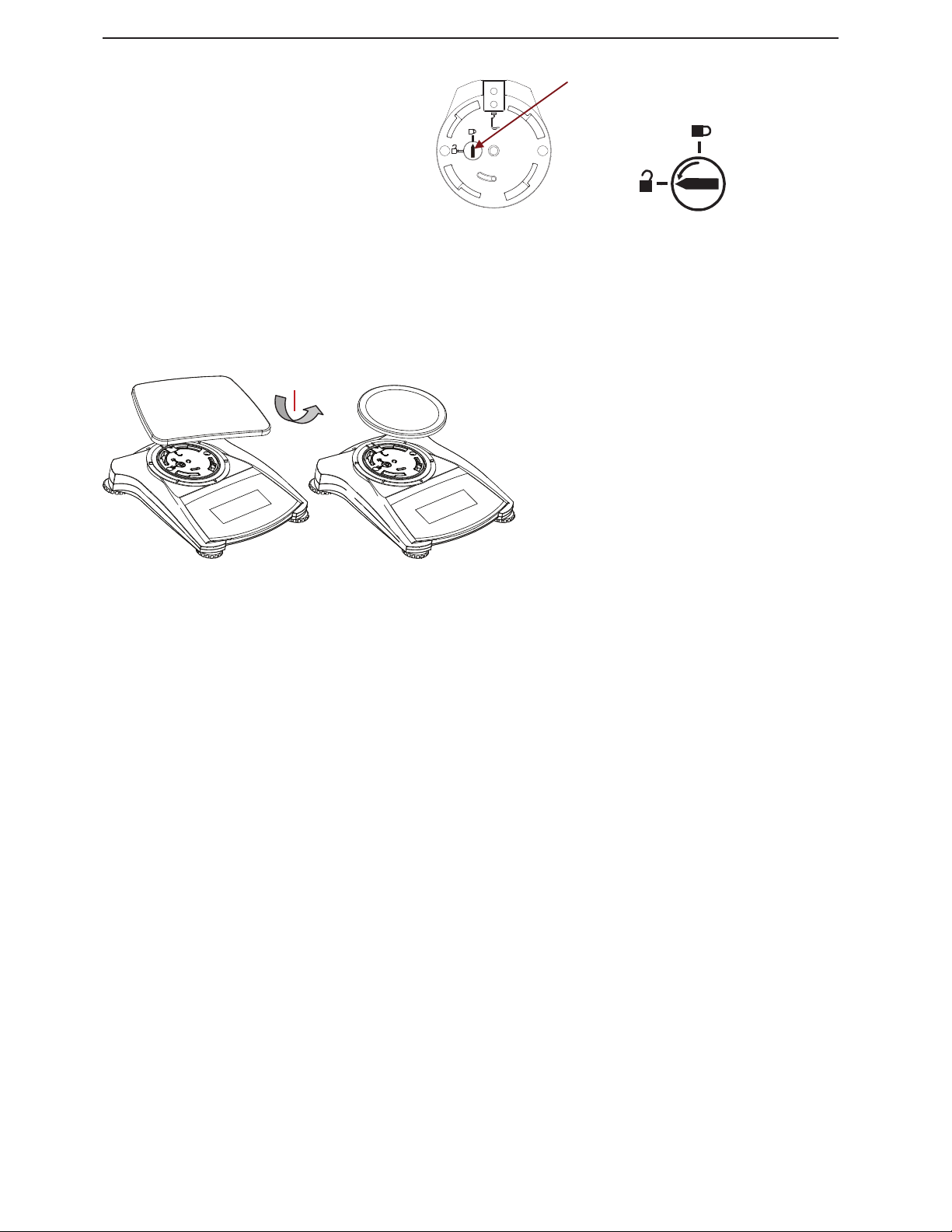

2.1.1 Releasing the Shipping Lock

-platform of the balance by
red pointer 90q counter-

Figure 2-1. Transportation Lock

TM

SERIES BALANCES - SKX

2.1.2 Installing the Weighing Pan

Balances with a rectangular pan are placed into the sub-platform as shown and rotated counter­clockwise until it locks. Round pans are placed straight down on sub-platform.

Figure 2-2. Pan Installation

2.2.3 Security Slot

A security slot is provided at the rear of the balance allowing the balance to be secured by an
optional cable and lock accessory.

2.3 Selecting the Location

For best performance, the Scout SKX balance should be used in a clean, stable environment.
Do not use the balance in environments with excessive drafts, with rapid temperature changes,
near magnetic fields or near equipment that generates magnetic fields, or vibrations.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

AC Adapter Input Jack

Battery Compartment Cover

Interface Connection

Security Switch

Weigh Below Hole

Security slot (Anti-theft lock slot)

SCOUTTM SERIES BALANCES - SKX EN-3

2.4 Connecting Power

AC Adapter Installation

AC power is used to power the scale when battery power is not needed. First, connect the AC
Adapter (supplied) to the AC Adapter Input receptacle at the rear of the balance then connect
the AC plug to an electrical outlet.

Figure 2-3. Rear and bottom view of balance

Battery Installation

Install the four “AA” batteries with polarity as shown in the battery compartment.

Note:

After power on, it is recommended to let the balance warm up for at least 5 minutes before
using it.

2.5 Initial Calibration

When the Balance is first installed, and when it is moved to another location, it must be
calibrated to ensure accurate weighing results. The balance can be manually calibrated with
external masses. Have the appropriate calibration masses available before beginning
calibration. Refer to the Calibration Section for masses and calibration procedure.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Primary Function
(Short Press)

Zero/On

Turns the balance
on

If balance is On,
sets Zero

Print

Sends the current
value to the
selected COM ports
if AUTOPRINT is
set to Off.

Function

Initiates an
application mode.

Tare

Enter/clear a tare
value.

Secondary Function
(Long Press)

Zero/Off

Turns the balance
Off.

Units

Changes the
weighing unit.

Mode

Allows changing the
application mode.

Menu

Enter the User
menu.

Menu Function
(Short Press)

Yes

Accepts the current
setting on
display.

No

Advances to the
next menu or menu
item.

Rejects the current
setting on the
display and
advances
next available
setting.

Back

Moves Back to
previous menu item.

Exit

Exits the User
menu.

Aborts the
calibration in
progress.

EN-4 SCOUT

3. OPERATION

3.1 Controls

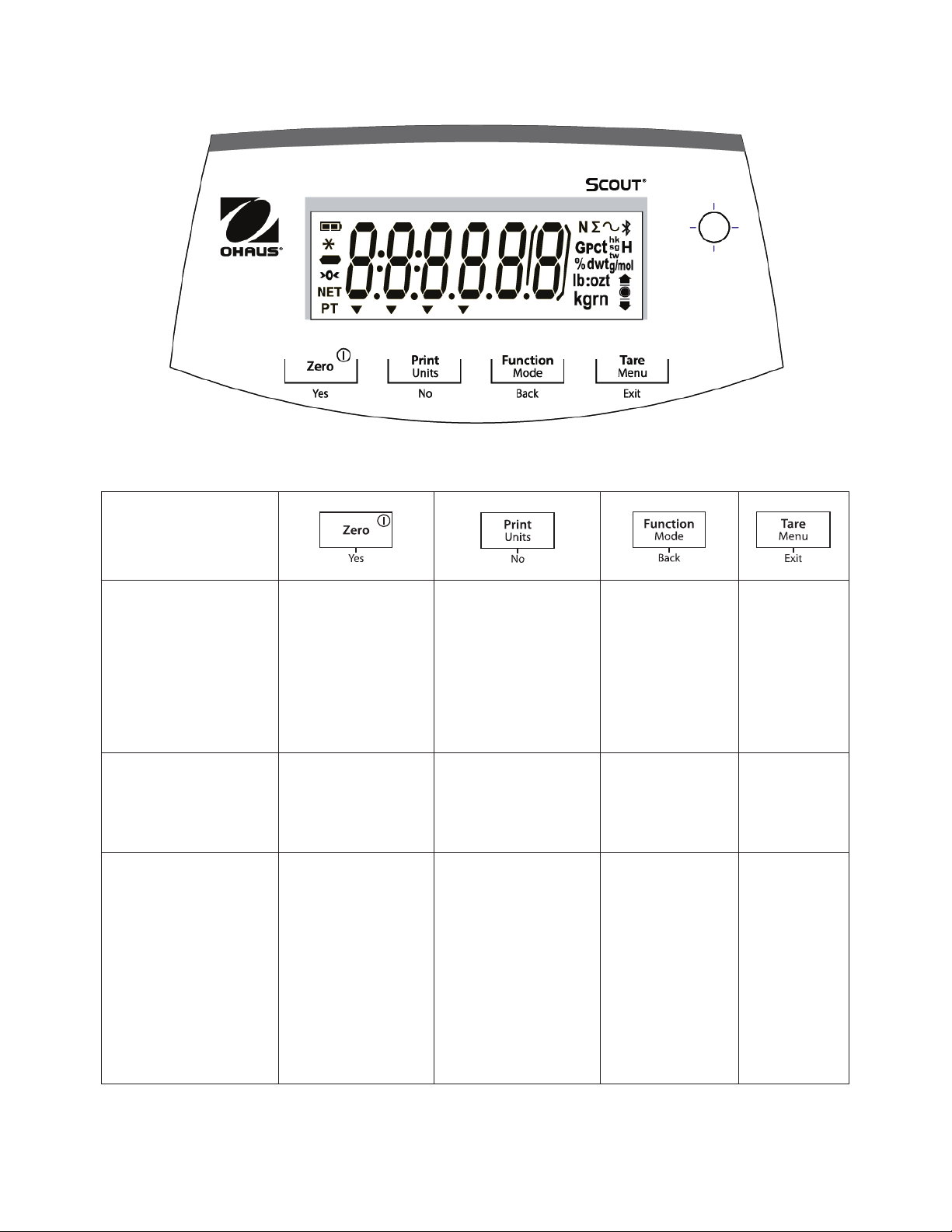

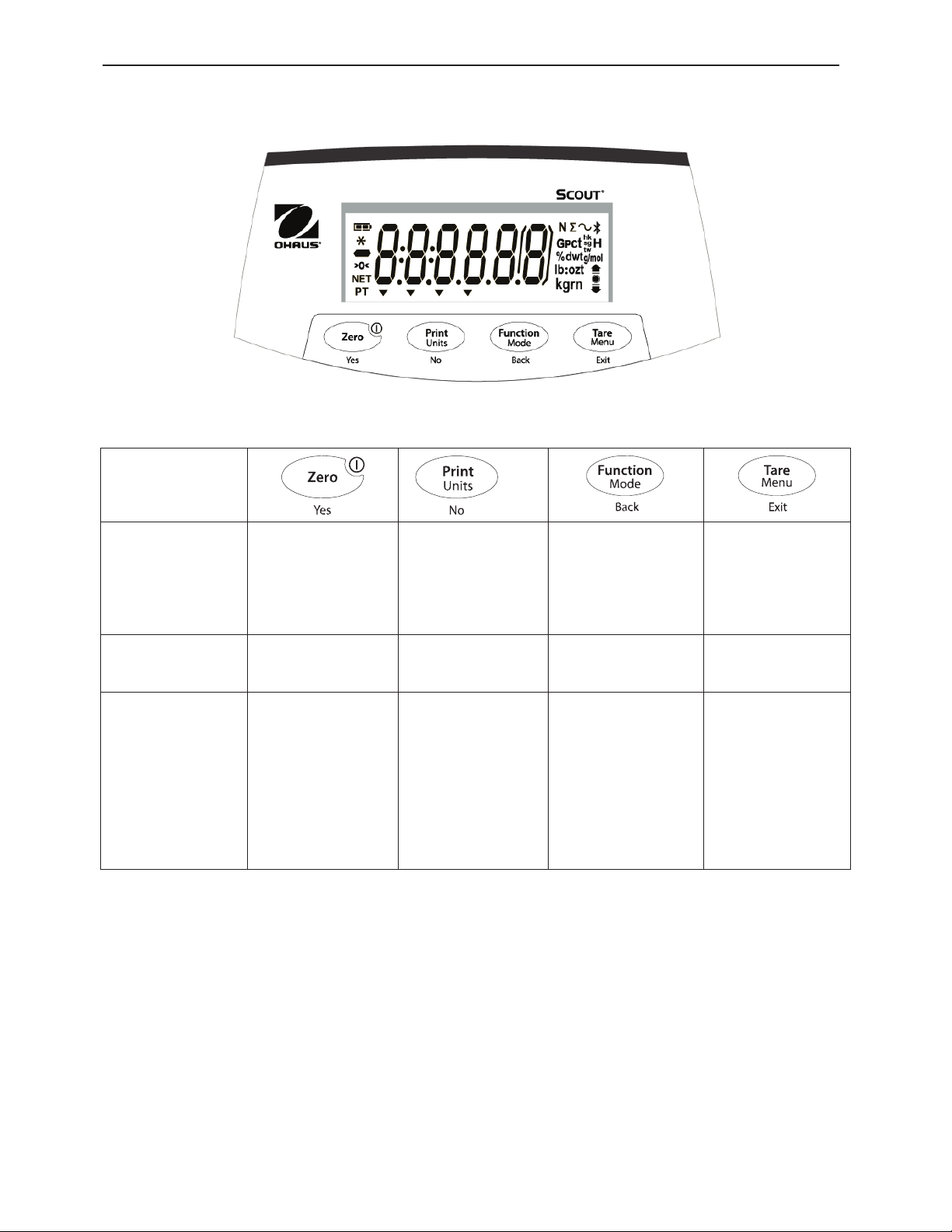

Figure 3-1. Scout Control Panel

TABLE 3-1. Button Functions

TM

SERIES BALANCES - SKX

Button

the

Notes: 1 Short Press: Press less than 1 second.

2

Long Press: Press and hold for more than 2 seconds

to the

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Item

Description

Item

Description

1

Battery charge symbol

7

Pointer symbols

2

Stable weight symbol

8

Kilogram, grain symbols

3

Negative symbol

9

Pound, Ounce, Pound:Ounce symbols

4

Center of Zero symbol

10

g/mol symbol

5

NET symbol

11

G symbol

6

Preset Tare symbol

12

Newton, Bluetooth symbols

mMeNU

C.A.L

SpaN

--C--

--C--

done

wWeIGH

2

3

4

1

5

6

8

9

10

11

12

7

SCOUTTM SERIES BALANCES - SKX EN-5

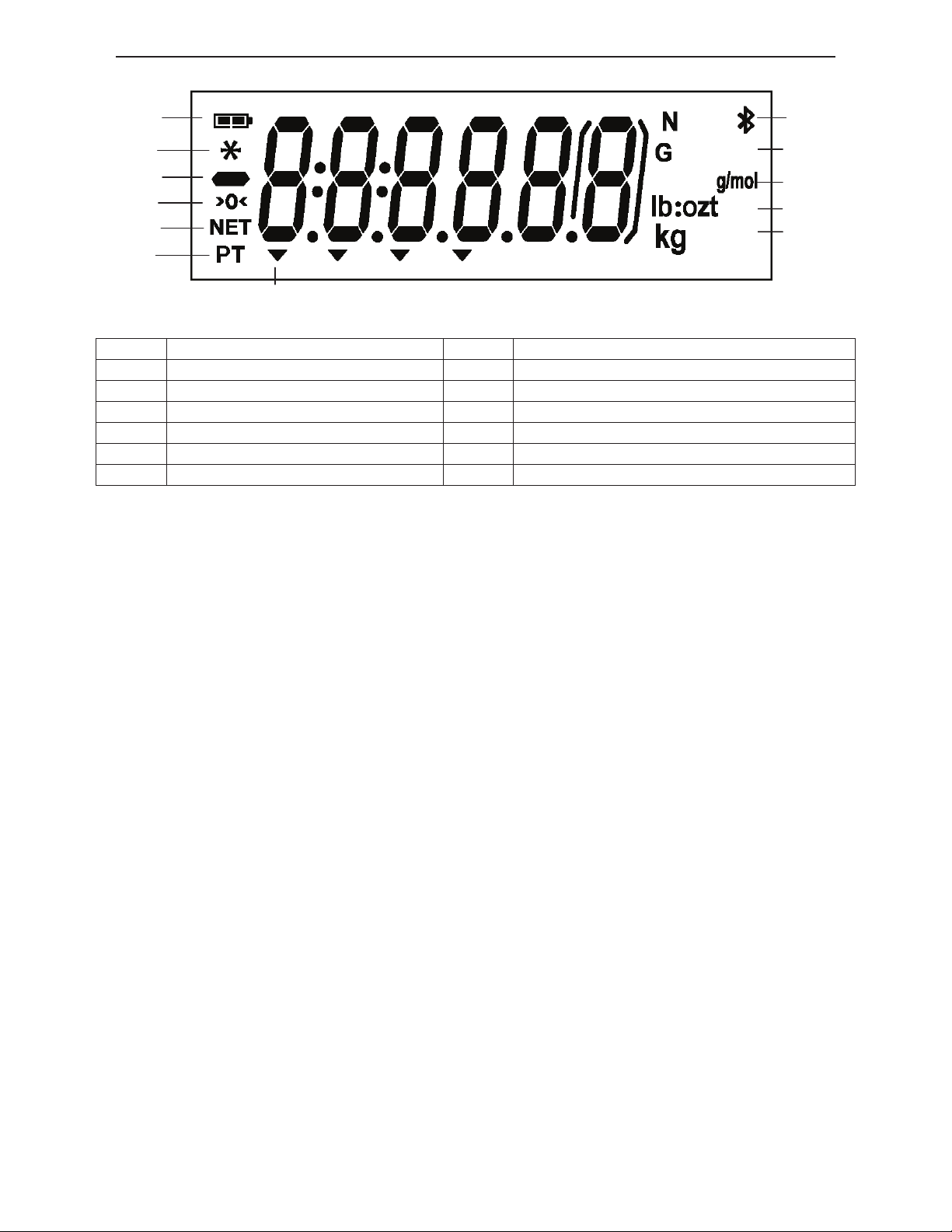

Figure 3-2. Scout Display

TABLE 3-2. Display Symbols

3.2 Turning Balance On/Off

To turn the balance on, press and hold the On/Zero Off button for 1 second. The balance
performs a display test, momentarily displays the software version, and then enters the active
weighing mode.
To turn the balance off, press and hold the On/Zero Off button until OFF is displayed.

3.3 Calibration Operation

When the balance is operated for the first time, a span calibration is recommended to ensure
accurate weighing results. Before performing the calibration, be sure to have the appropriate
calibration weights. Ensure that the Security switch is set to unlocked position.

Press and hold Menu until [m
will show [

calibration.
[

weight value (press No to toggle value). Place the specified calibration mass on the pan. [
will be displayed while the reading is stored. The display will show [

successful. The balance returns to the previous application mode and is ready for use.

] will be displayed while zero reading is stored. Next, the display shows the calibration

]. Press Yes to accept. [

] (Menu) is displayed. When the button is released, the display

] will then be shown. Press Yes to begin the span

] if the calibration was

]

3.4 Weighing Mode

This mode is the factory default setting.

Find Quality Products Online at: [email protected]

1. If needed, press and hold Mode until [

2. If required, place an empty container on the pan and press Tare.

3. Add sample to the pan or container. The display shows the weight of the sample.

] (Weigh) is displayed.

www.GlobalTestSupply.com

SPEC.Gr

Air.wWt

wW.wWt

mMoLE

Clr.mMS

Clr.mMS

mMoLE

Beaker stand

Preparation

Air Weight

Wet Weight

EN-6 SCOUT

TM

SERIES BALANCES - SKX

3.5 Density Mode

This mode allows the user to calculate the specific gravity of a sample when using the density
kit. Density mode has been initiated when “G” and the current unit is displayed.
The sample is weighed in air suspended from the hook and then weighed in water. The formula
is

݀ݎݕݓ݄݁݅݃ݐ

݀ݎݕݓ݄݁݅݃ݐ െ ݓ݁ݐݓ݄݁݅݃ݐ

Preparation

Prepare the balance as shown below. Remove the balance pan, insert the hook and install the
beaker stand (beaker is not supplied). Then press the Zero/On button to turn the balance on.

Figure 3-3. Density Setup

Density setup

1. Press and hold Mode until [S

] is displayed. [

] will then be displayed.

2. Place the sample on the hook as described above and press Yes to store the dry weight
value. [

] will then be displayed.

3. Suspend the sample in water and press Yes to store the wet weight value. The specific
gravity value is now displayed and “G” is blinking while the unit icon is turned off.

Notes: Specific Gravity has no unit of measure.

For large samples it is recommended to use the weighing below feature instead of the

hook.

3.6 Mole Weighing Mode

To enter the Mole Weighing mode from any application mode, press and hold the Mode key
until [

1. Press the Yes key to clear the stored Molar Mass. Press the No key to recall the existing
Molar Mass. If no Molar Mass was stored, the [

Molar Mass is required.

2. If there is a Molar Mass stored, the current Molar Mass will be displayed and flashing.

3. Press the No key to begin editing the Molar Mass.

5. Press the No key to increment the flashing digit.

6. Press the Back key to decrement the flashing digit.

7. Press the Yes key to accept the value and move one digit to the right.

] is displayed. When the Mode key is released, the display shows [

] display is skipped and inputting a

].

Notes: If the setting exceeds the limit, the display returns to the previously stored value.
The most left number can be set to 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,-. All other numbers can be

set to 0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
The available settings are from 0.01 to 999.99.
The Molar Mass unit is g/mol.

Display Molar Mass:

Press Function key to display the existing Molar Mass value for 2 sec.

New Molar Mass:

To enter a new Molar Mass press and hold the Function/Mode key until [

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

] is displayed.

Sub-Menus

C.a.l

S.e.t.u.p

M.o.d.e

U.n.i.t

E.n.d

User Menu Items:

Span
Lin

Reset

Yes/No

Filter

Low/Med/High

AZT

0.5/1/3/Off

StableRange

0.5/1/2//5

B

Off/On/Auto

Auto Tare

acc

Auto Off

Off/1/5/10

Reset

Yes/No

Weighing

On/Off

Density

On/Off

Mole

On/Off

Reset
g
kg
N
oz
lb
lb:oz

End

End

End

End

SpaN

LIN

End

Span: Perform
Linearity:
End Calibration: Exit menu

No/Back

Long press -

Enter menu

acaaak

Short press -

Accept

Short press –
Go
menu

Yes

Exit

Short press –

Exit

SCOUTTM SERIES BALANCES - SKX EN-7

4. MENU SETTINGS

The User Menu allows the customizing of balance settings.
Note: Additional Sub-Menus may be available if Interface Options are installed. See Interface
User Manual for the additional setting information.

4.1 Menu Navigation

User Menu:

Next/Prev.

menu

acklight

Off/On/On-

Notes: Some Units/Modes may not be available in all models.

When the Security Switch is in locked position, the Calibration function is hidden, Units are
locked to the current setting.

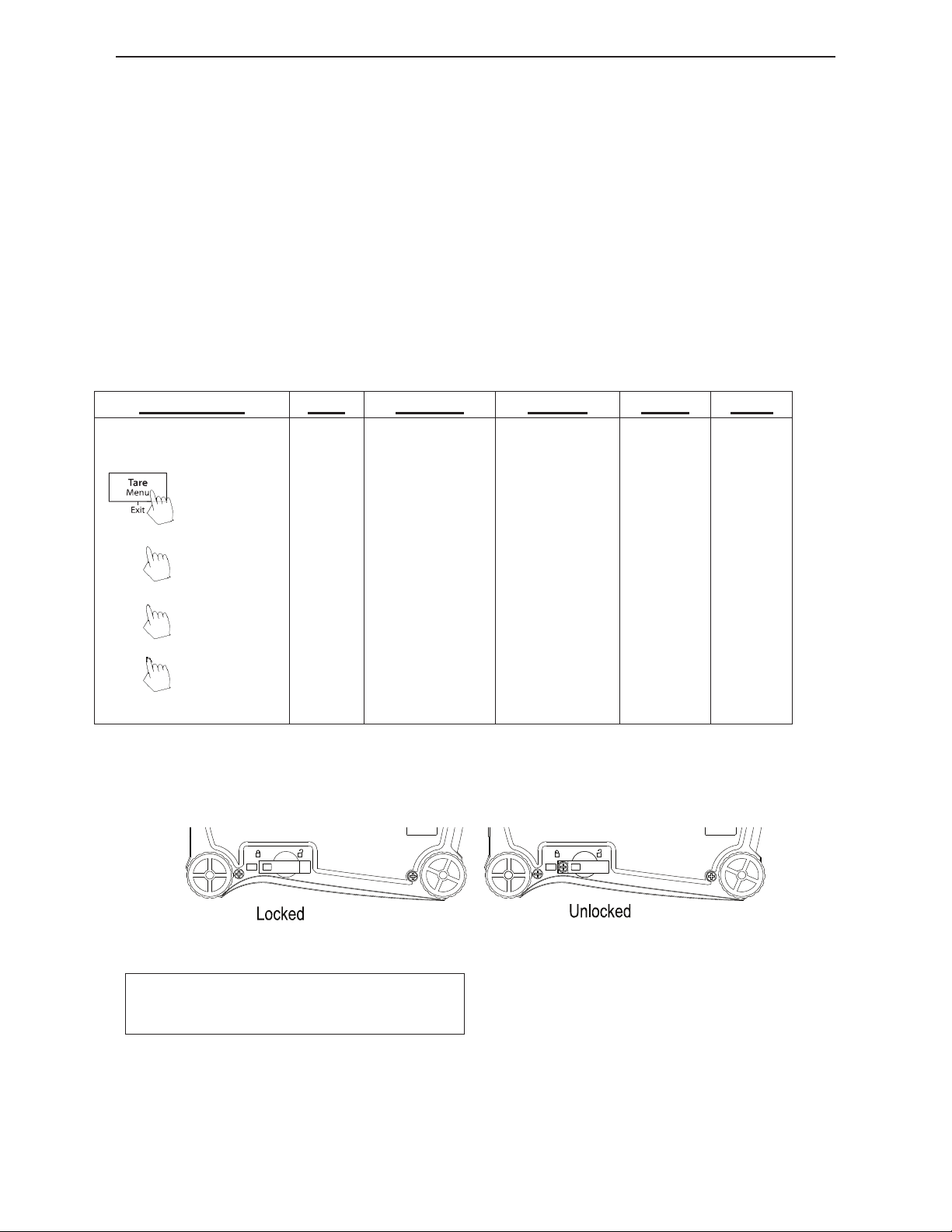

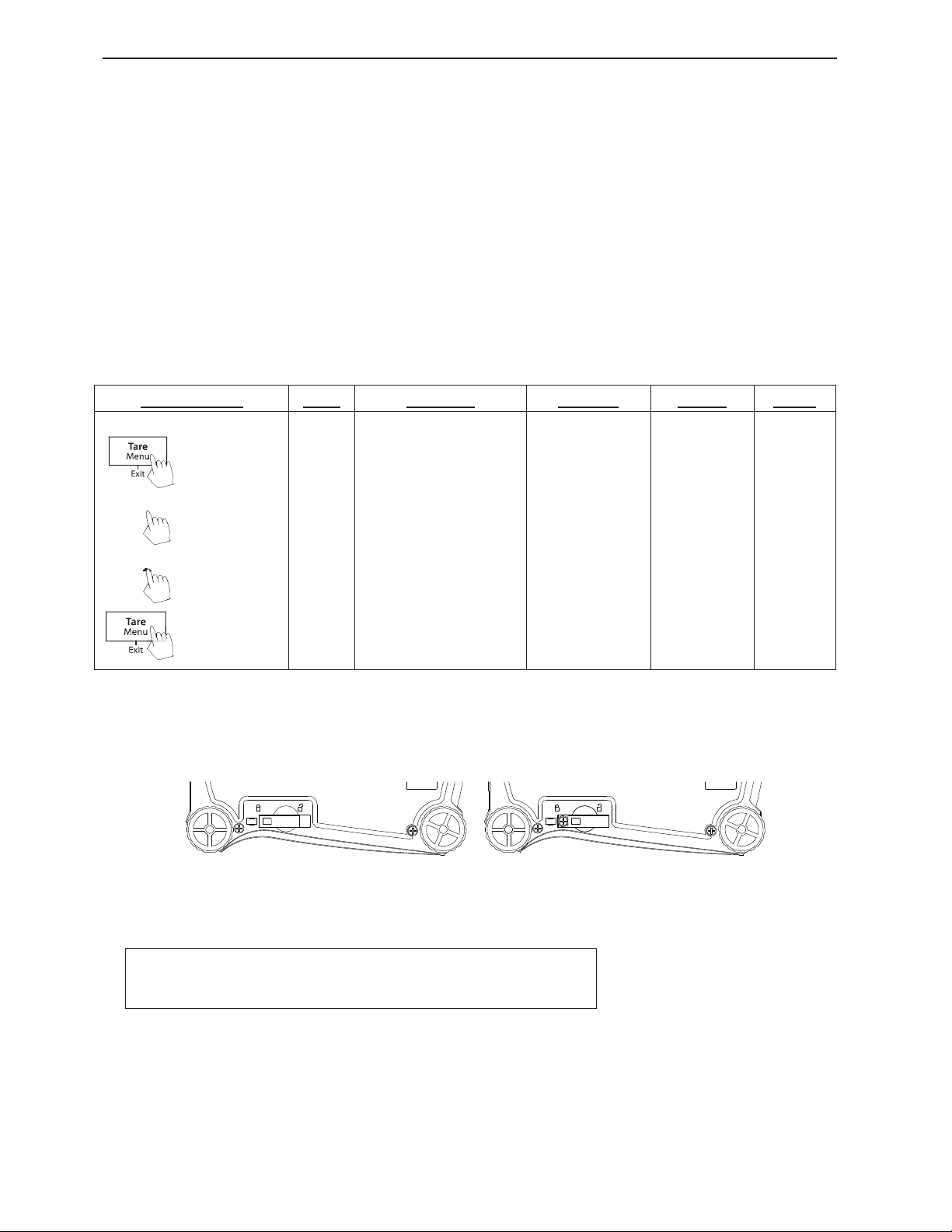

Security switch:

4.2 Calibration Menu

Enter this menu to perform calibrations.

Perform

Span [S

]

Initiates a span calibration procedure (zero and span)
Lin [

]

Initiates a linearity calibration procedure (zero, mid-point and span).

Find Quality Products Online at: [email protected]

End Cal [
Advance to the next menu or return to the top of the current menu.

]

www.GlobalTestSupply.com

reset

FiLtEr

AZt

Stable

b.Light

A.tArE

Reset: no, yes
Filter:
Auto Zero Tracking:
Stable:
Backlight:
Auto Tare:
Auto Off:
End Setup: Exit menu

EN-8 SCOUT

TM

SERIES BALANCES - SKX

4.3 Setup Menu

Enter this menu to set balance parameters.

Low, Med, High

off, 0.5d, 1d, 3d

0.5d, 1d, 2d, 5d
off, on, auto

off, on, on-acc

off, 1, 5, 10

Note: Bold always represents factory default value.
Reset [r

Reset the Setup menu to factory defaults.
NO = not reset
YES = reset

Filter [
Set the amount of signal filtering.
LOW = less stability, faster stabilization time
MED = normal stability, stabilization time
HI = greater stability, slower stabilization time

AZT [
Set the automatic zero tracking functionality.
OFF = disabled

0.5d = the display will maintain zero until a change of 0.5 division per second has
been exceeded.
1d = the display will maintain zero until a change of 1 division per second has been
exceeded.
3d = the display will maintain zero until a change of 3 divisions per second has been
exceeded.

Stable Range [
Set the amount the reading can vary while the stability symbol remains on.

0.5d = 0.5 balance division
1d = 1 balance division
2d = 2 balance divisions
5d = 5 balance divisions

Back Light [
Sets backlight functionality.
OFF = always off
ON = always on
AUTO = turns on when a button is pressed or the displayed weight changes.

Note: When connected with power pack, the backlight is always on.
Auto Tare [

Set the automatic tare functionality.

Find Quality Products Online at: [email protected]

OFF = Automatic Tare is disabled
ON = the first stable gross weight is tared
ON-ACC = stable gross loads within the accept limits are tared (in Check weighing mode)

]

]

]

]

]

]

www.GlobalTestSupply.com

A.OFF

End

reset

wWEIGH

spec.Gr

mMole

End

Reset: no, yes
Weigh:
Density:
Mole
End Mode:

g: off, on
kg
N
oz:
lb:
lb:
End Unit: Exit menu

SCOUTTM SERIES BALANCES - SKX EN-9

Auto off [A

]
Set the automatic shut off functionality.
OFF = disabled
1 = powers off after 1 minute of no activity
5 = powers off after 5 minutes of no activity
10 = powers off after 10 minutes of no activity

End Setup [

]

Advance to the next menu or return to the top of the current menu.

4.4 Mode Menu

This menu activates modes so they will be available for use with the Mode button.

Reset [
Reset the Mode menu to factory defaults.
NO = not reset
YES = reset

Weigh [
Set the status.
OFF = disabled
ON = enabled

Density [
Set the sub-mode
OFF = disabled
ON = enabled

Mole [
Set the sub-mode
OFF = disabled
ON = enabled
Advance to the next menu or return to the top of the current menu.

End Mode [

off, on

off, on

: off, on

Exit menu

]

]

]

]

]

4.5 Unit Menu

This menu activates units so they will be accessible with the Units button. The units in the menu
must be turned “on” to be active.
Note: Available units vary by model and local regulations.

: off, on

: off, on

off, on
off, on

Find Quality Products Online at: [email protected]

oz: off, on

www.GlobalTestSupply.com

EN-10 SCOUTTM SERIES BALANCES - SKX

Use an optional interface connectivity kit to
connect the balance either to a computer or a
printer.

Below Interface kit accessories are
RS232, USB Host, USB Device, Ethernet,

Bluetooth

Figure 4-4. Rear of the balance

* Interface kits may vary according to local regulations

mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and

Interface

connection

AC Adapter

Security Slot

Weigh Below Hook

Weigh Below Hook installed

Weigh below opening

4.6 Additional Features

Weigh Below Hook

The Scout Balance is equipped with a weigh below hook for weighing below the balance.
The weigh below hook is located at the reverse side of the battery cover as shown below.
To use this feature, remove the red protective cover underneath for the weigh below opening.

Attention: Before turning the balance over, remove the Pan and Pan
Support (if present), and turn the transportation lock to “locked” position to
prevent damage.

Figure 4-2. Weigh below

The balance can be supported using lab jacks or any other convenient method. Ensure the
balance is level and secure and that the transportation lock has been released. Power on the
Balance, then use a string or wire to attach items to be weighed.

Figure 4-3. Weigh below application

Connecting the Interface

available:

®*

.

Jack

The Bluetooth® word
any use of such marks by OHAUS is under license.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SCOUTTM SERIES BALANCES - SKX EN-11

WARNING: Electric Shock Hazard. Disconnect the equipment from the power

supply before cleaning. Electric Shock Hazard.

Symptom

Possible Cause

Cannot turn on

No power to balance

Poor accuracy

Improper calibration
Unstable environment

Cannot calibrate

Security switch in locked position

EErr 8.1

Weight exceeds power on zero range.

EErr 8.2

Weight below power on zero range.

EErr 8.3

Over load (weight exceeds rated capacity)

EErr 8.4

Under load (pan removed)

EErr 8.5

Tare out of range

EErr 8.6

Displayed value exceeds 999999 (possible in Totalization mode)

rref.err

Parts counting or percentage error – sample weight <1d. Balance
shows error then exits parts counting or goes to [C

Clr.ApU].

Lo.ref

Percent Reference weight or APW is too low for accurate results

CAL E

Fail to do calibration.

USB.Err

Cannot find menu or app file in U-disk.

DESCRIPTION

Item Number

DESCRIPTION

Item Number

RS232 kit

30268982

Stacking Kit, x1

30268988

USB Host kit

30268983

Specific Gravity kit

30269020

USB Device Kit

30268984

Auxiliary Display Kit

30269019

Bluetooth Kit*

30268985

Carrying Case

30269021

Ethernet Kit

30268986

In-Use Cover

30269022

Stacking Kit, x6

30268987

Printers and Cables

Contact OHAUS

5. MAINTENANCE

5.1 Cleaning

The housing may be cleaned with a cloth dampened with a mild detergent if necessary.
Attention: Do not use solvents, chemicals, alcohol, ammonia or abrasives to clean the housing

or control panel.

5.2 Troubleshooting

The following table lists common problems and possible causes and remedies.
If the problem persists, contact OHAUS or your authorized dealer.

TABLE 5-1

5.4 Accessories

TABLE 5-2. ACCESSORIES

Note: * Bluetooth kit is only available in certain regions according to the local regulations.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Model

SKX123

SKX222

SKX422

SKX622

SKX1202

SKX2202

Capacity (g)

120

220

420

620

1200

2200

Readability (g)

0.001

0.01

0.01

0.01

0.01

0.01

Repeatability (Std. Dev.) (g)

0.002

0.01

0.01

0.01

0.02

0.02

Linearity (g)

0.003

0.01

0.01

0.02

0.03

0.03

Span Calibration Mass*

100 g

200 g

200 g

300 g

1 kg

2 kg

Linearity Calibration Mass

50, 100 g

100, 200 g

200, 400 g

300, 600 g

500 g, 1 kg

1 kg, 2 kg

Stabilization Time (s)

1.5 1 1 1 1.5

1.5

Construction

ABS plastic housing with 304 stainless steel (SST) pan

Draftshield

Yes

No

Calibration

User-selectable external span or linearity calibration / Digital with external weight

Tare Range

Full Capacity by subtraction

Weighing Units**

g, kg, N, oz, lb, lb:oz

Application Modes

Weighing, Density Determination, Mole Weighing

Typical Battery Life

80 hours

120 hours

80 hours

Specified Temperature
Range

Storage Conditions

-20°C (-4°F) to 55°C (131°F) at 10% to 90% relative humidity, non-condensing

Communication

RS232, USB Host, USB Device, Ethernet or Bluetooth*** (all available as accessory)

Display Type

Backlit LCD: 6-digit 7-segment with white LED backlight

Display Size

0.78 in / 20 mm digits

Ø93 mm /

3.7 in

170 x 140 mm /

6.7 x 5.5 in

202 x 222 x

8 x 8.7 x 4.1

in

Shipping Dimensions
(W x D x H)

Net Weight

1 kg / 2.2 lb

Shipping Weight

1.6 kg / 3.5 lb

EN-12 SCOUT

TM

SERIES BALANCES - SKX

6. TECHNICAL DATA

The technical data is valid under the following ambient conditions:
Indoor use only
Operating temperature range: +5 °C to +40 °C
Relative humidity: 10% to 80% at 31°C, decreasing linearly to 50% at 40°C, non-condensing
Altitude: Up to 2000 m
Power: AC power adaptor input 100-240V 50/60 Hz and output 5 V DC 1 A, or 4 AA batteries
Pollution degree: 2
Main supply voltage fluctuations: up to ± 10% of the nominal voltage

6.1 Specifications

TABLE 6-1. SPECIFICATIONS

10°C (50°F) to 40°C (104°F) at 10% to 80% relative humidity, non-condensing

Pan Size (W x D)

Balance Dimensions
(W x D x H)

103 mm /

Ø120 mm / 4.7 in

202 x 224 x 54 mm / 8 x 8.8 x 2.1 in

300 x 250 x 129mm / 11.8 x 9.8 x 5.1 in

Notes:

* Calibration weights are included with models up to 620g capacity for certain regions.
** Availability is dependent on model and region.
*** Bluetooth kit is only available in certain regions according to the local regulations

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Model

SKX123

SKX222

SKX422

SKX622

SKX1202

SKX2202

Gram (g)

120 x 0.001

220 x 0.01

420 x 0.01

620 x 0.01

1200 x 0.01

2200 x 0.01

Kilogram (kg)

/ / /

/

1.2 x 0.00001

2.2 x 0.00001

Newton (N)

1.17679 x

0.00001

2.1574 x 0.0001

4.1188 x 0.0001

6.0801 x 0.0001

11.7679 x

0.0001

21.5744 x

0.0001

Ounce (oz)

4.23290 x

0.00005

7.7600 x 0.0005

14.8150 x

0.0005

21.8700 x

0.0005

42.3290 x

0.0005

77.6030 x

0.0005

Pound (lb)

1.36690 x

0.00005

2.64555 x

0.00005

4.85020 x

0.00005

Pound:Ounce (lb:oz)

1lb:5.8700oz x

0.0005oz

2lb:10.3290oz x

0.0005oz

4lb:13.6030oz x

0.0005oz

Model

SKX421

SKX621

SKX2201

SKX6201

SKX8200

Capacity (g)

420

620

2200

6200

8200

Readability (g)

0.1

0.1

0.1

0.1

1

Repeatability (Std. Dev.) (g)

0.1

0.1

0.1

0.1

1

Linearity (g)

0.1

0.1

0.1

0.2

1

Span Calibration Mass*

200 g

300 g

2 kg

5 kg

8 kg

Linearity Calibration Mass

200, 400 g

300, 600 g

1 kg, 2 kg

3 kg, 6 kg

4 kg, 8 kg

Stabilization Time (s)

1 1 1 1 1

Construction

ABS plastic housing with 304 stainless steel (SST) pan

Draftshield

No

Calibration

User-selectable external span or linearity calibration / Digital with external weight

Tare Range

Full Capacity by subtraction

Weighing Units**

g, kg, N, oz, lb, lb:oz

Application Modes

Weighing, Density Determination, Mole Weighing

Typical Battery Life

120 hours

80 hours

120 hours

Specified Temperature Range

10°C (50°F) to 40°C (104°F) at 10% to 80% relative humidity, non-condensing

Storage Conditions

-20°C (-4°F) to 55°C (131°F) at 10% to 90% relative humidity, non-condensing

Communication

RS232, USB Host, USB Device, Ethernet or Bluetooth*** (all available as accessory)

Display Type

Backlit LCD: 6-digit 7-segment with white LED backlight

Display Size

0.78 in / 20 mm digits

Pan Size (W x D)

Ø120 mm /

4.7 in

Balance Dimensions (W x D x H)

202 x 224 x 54 mm / 8 x 8.8 x 2.1 in

Shipping Dimensions (W x D x H)

300 x 250 x 129mm / 11.8 x 9.8 x 5.1 in

Net Weight

1 kg / 2.2 lb

Shipping Weight

1.6 kg / 3.5 lb

Model

SKX421

SKX621

SKX2201

SKX6201

SKX8200

Gram (g)

420 x 0.1

620 x 0.1

2200 x 0.1

6200 x 0.1

8200 x 1

Kilogram (kg) / /

2.2 x 0.0001

6.2 x 0.0001

8.2 x 0.001

Newton (N)

4.119 x 0.001

6.080 x 0.001

21.574 x 0.001

60.801 x 0.001

80.41 x 0.01

Ounce (oz)

14.815 x 0.005

21.870 x 0.005

77.600 x 0.005

218.700 x 0.005

289.25 x 0.05

Pound (lb)

/

1.3670 x 0.0005

4.8500 x 0.0005

13.6685 x 0.0005

18.080 x 0.005

Pound:Ounce (lb:oz)

1lb:5.870oz x

0.005oz

4lb:13.600oz x

0.005oz

13lb:10.700oz x

0.005oz

18lb:1.25oz x

0.05oz

SCOUTTM SERIES BALANCES - SKX EN-13

TABLE 6-2. SPECIFICATIONS (Cont.)

Capacity x Readability:

/ / /

/ / /

TABLE 6-3. SPECIFICATIONS (Cont.)

170 x 140 mm / 6.7 x 5.5 in

Notes:

* Calibration weights are included with models up to 620g capacity for certain regions.
** Availability is dependent on model and region.
*** Bluetooth kit is only available in certain regions according to the local regulation

TABLE 6-4. SPECIFICATIONS (Cont.)

Capacity x Readability:

/

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

EN-14 SCOUTTM SERIES BALANCES - SKX

Model A B C

with draftshield

202 mm / 8.0 in.

222 mm / 8.7 in.

103 mm / 4.1 in.

w/o draftshield

202 mm / 8.0 in.

224 mm / 8.8 in.

54 mm / 2.1 in.

Mark

Standard

EN 61326

CAN/CSA
UL Std. No. 61010

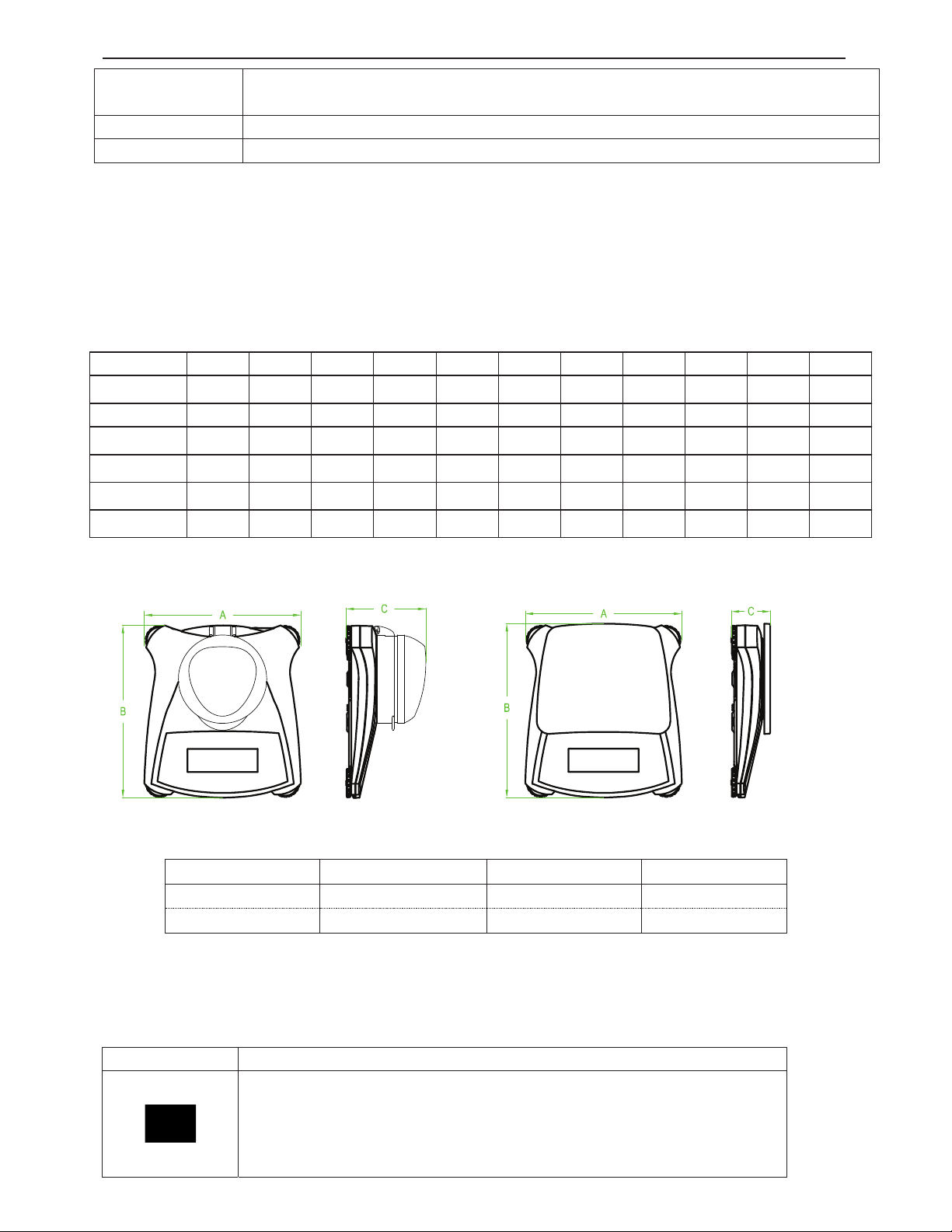

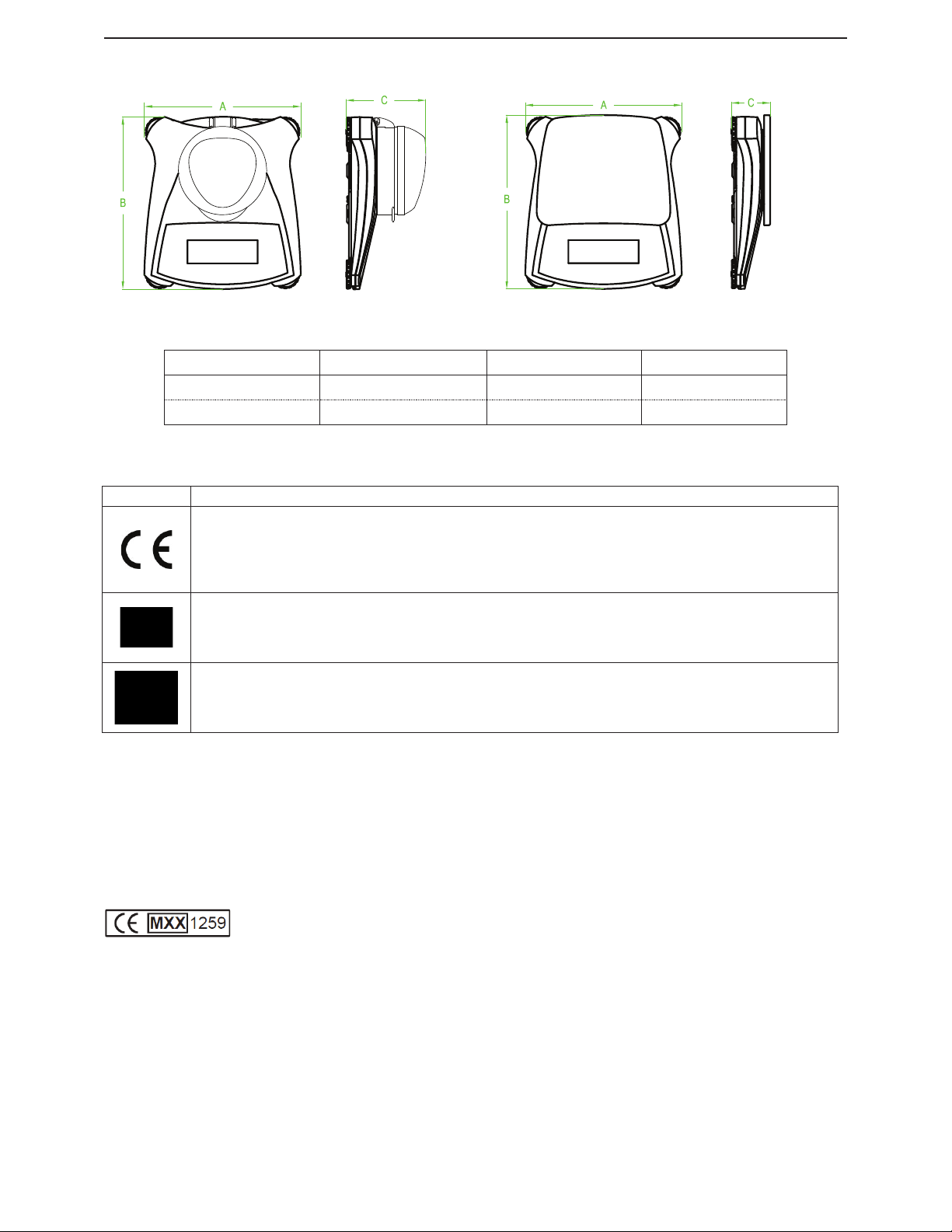

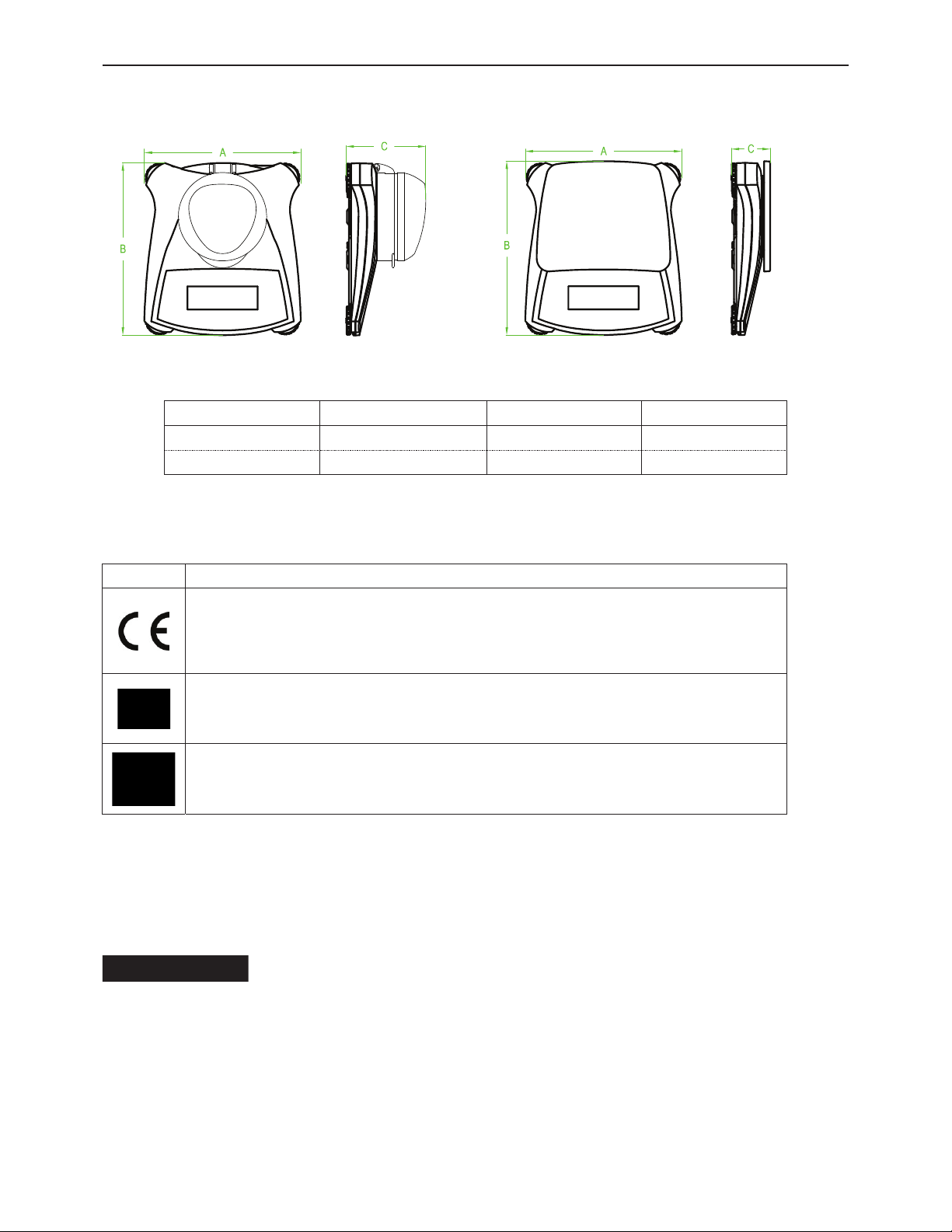

6.2 Drawings

Figure 6.1 Dimensions

6.3 Compliance

Compliance to the following standards is indicated by the corresponding mark on the product.

This product complies with the applicable harmonized standards of EU
Directives 2011/65/EU (RoHS), 2014/30/EU (EMC), 2014/35/EU (LVD) and
2014/31/EU (NAWI).

-1

-C22.2 No. 61010-1

-1

Important notice for verified weighing instruments in the EU

When the instrument is used in trade or a legally controlled application it must be set up, verified
and sealed in accordance with local weights and measures regulations. It is the responsibility of
the purchaser to ensure that all pertinent legal requirements are met.
Weighing Instruments verified at the place of manufacture bear the following supplementary

metrology marking on the descriptive plate.

Weighing Instruments to be verified in two stages have no supplementary metrology marking on
the descriptive plate. The second stage of conformity assessment must be carried out by the
applicable weights and measures authorities.
If national regulations limit the validity period of the verification, the user of the weighing
instrument must strictly observe the re-verification period and inform the weights and measures
authorities
As verification requirements vary by jurisdiction, the purchaser should contact their local weights
and measures office if they are not familiar with the requirements.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SCOUTTM SERIES BALANCES - SKX EN-15

Disposal

In conformance with the European Directive 2002/96/EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic
waste. This also applies to countries outside the EU, per their specific
requirements.

Please dispose of this product in accordance with local regulations at the collecting point
specified for electrical and electronic equipment. If you have any questions, please contact
the responsible authority or the distributor from which you purchased this device.

Should this device be passed on to other parties (for private or professional use), the content
of this regulation must also be related.

FCC Note

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV technician for help.

Industry Canada Note

This Class B digital apparatus complies with Canadian ICES-003.

ISO 9001 Registration

In 1994, OHAUS Corporation, USA, was awarded a certificate of registration to ISO 9001 by
Bureau Veritus Quality International (BVQI), confirming that the OHAUS quality management
system is compliant with the ISO 9001 standard’s requirements. On June 21, 2012, OHAUS
Corporation, USA, was re-registered to the ISO 9001:2008 standard.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

EN-16 SCOUTTM SERIES BALANCES - SKX

LIMITED WARRANTY

OHAUS products are warranted against defects in materials and workmanship from the date of
delivery through the duration of the warranty period. During the warranty period OHAUS will
repair, or, at its option, replace any component(s) that proves to be defective at no charge,
provided that the product is returned, freight prepaid, to OHAUS. This warranty does not apply if
the product has been damaged by accident or misuse, exposed to radioactive or corrosive
materials, has foreign material penetrating to the inside of the product, or as a result of service
or modification by other than OHAUS. In lieu of a properly returned warranty registration card,
the warranty period shall begin on the date of shipment to the authorized dealer. No other
express or implied warranty is given by OHAUS Corporation. OHAUS Corporation shall not be
liable for any consequential damages.

As warranty legislation differs from state to state and country to country, please contact OHAUS
or your local OHAUS dealer for further details.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

PRECAUCIÓN : Lea atentamente todas las advertencias en material de
seguridad antes de proceder a la instalación, de llevar a cabo conexiones u
operaciones de mantenimiento en estos equipos. Del incumplimiento del
contenido de estas advertencias podrían resultar daños
materiales. Conserve estas instrucciones para poder consultarlas en el futuro.

1. INTRODUCCIÓN

Este manual contiene las instrucciones para la instalación, el funcionamiento y el
mantenimiento de las Balanzas de la gama Scout SKXSeries. Por favor, lea este manual en su

integridad antes de proceder a utilizar la balanza

1.1 Definición de los símbolos y señales de advertencia

Las notas en materia de seguridad se hallan señalizadas con términos y símbolos de
advertencia. Los mismos pueden transmitir informaciones sobre cuestiones y alertas de
seguridad. Señalan cuestiones y advertencias de seguridad. Ignorar las indicaciones en materia
de seguridad puede ser causa de daños tanto personales como al dispositivo, averías y
lecturas erróneas.

Términos de advertencia

ALERTA Indica una situación de un nivel de riesgo o peligro medio, de la que
podrían resultar daños o incluso la muerte en el caso de no evitarse.
PRECAUCIÓN Indica una situación de un nivel de riesgo o peligro bajo, de la que
podrían resultar daños materiales, daños al dispositivo o las pérdida de
datos, o daños físicos, en el caso de no evitarse.
Atención Para informaciones de relevancia sobre el producto.
Nota Para informaciones de utilidad sobre el producto.

Símbolos de advertencia

Riesgos general Riesgos de descarga eléctrica

1.2 Precauciones de seguridad

.

personales y/o

x Compruebe que la alimentación eléctrica de corriente AC está en el rango del voltaje de

entrada impreso en la etiqueta del adaptador.

x Conecte el adaptador AC únicamente a un enchufe compatible que disponga de toma de

tierra.

x No colocar la balanza de tal modo que resulte difícil de desconectar el adaptador AC de la

toma de corriente.

x Asegúrese de que el cable de corriente no represente un obstáculo potencial o pueda

provocar caídas y/o tropiezos.

x Este equipo ha sido concebido y fabricado para ser utilizado en espacios interiores, y

debería hacerse uso del mismo en emplazamientos secos.

x Haga funcionar el equipo únicamente en las condiciones ambientales señalas las

instrucciones del usuario.

x No hacer funcionar el equipo en entornos peligrosos o inestables.
x No dejar caer objetos o cargas sobre la bandeja.
x Hacer uso únicament e de los accesorios y periféricos aprobados por el fabricante.
x Desconectar el equipo de la red eléctrica antes de proceder a su limpieza o efectuar

operaciones de mantenimiento.

Find Quality Products Online at: [email protected]

x Las operaciones de mantenimiento deben de se r únicamente llevadas a cabo por personal

autorizado.

2. INSTALACIÓN

www.GlobalTestSupply.com

Desbloquee el cierre / bloqueo de
transporte girando el puntero rojo 90
grados en el sentido contrario a las
agujas del reloj (de DchaaIzda) para
desbloquearlo.

Gráfico

Sub-platforma

Indicador del

bloqueo de

Posición de
Posición de

desbloqueo

2.1 Instalación de componentes

Consulte las instrucciones y los gráficos que aparecen a continuación para identificar y efectuar
el montaje de los componentes de su balanza Scout. Todas los elementos y componentes
deben de ser montados antes de hacer uso de la balanza.

2.1.1 Desbloqueo del cierre de seguridad de transporte

transporte

bloqueo

2-1. Bloqueo de transporte

2.1.2 Instalar la bandeja de pesaje

Las balanzas provistas de una bandeja rectangular se deben colocar encajándolas en la sub­plataforma como se muestra a continuación y girándolas en el sentido contrario a las agujas del
reloj (de Dcha a Izda) hasta que se produzca el encaje. Las bandejas redondas se colocan
directamente sobre el soporte de la bandeja.

Gráfico 2-2. Instalación de la bandeja de pesaje

2.2.3 Ranura de seguridad

Existe una ranura de seguridad en la parte trasera de la balanza que permite el aseguramiento
de la balanza mediante un cable opcional y un accesorio de cierre de bloqueo.

2.3 Seleccionar el emplazamiento idóneo

Para mejorar sus condiciones de funcionamiento, la balanza Scout debería ser colocada en un
entorno limpio y estable. No hacer uso de la balanza en entornos con excesivas corrientes de
aire, sometidos a cambios bruscos de temperatura, a proximidad de campos magnéticos o
cerca de equipos que generen vibraciones o campos magnéticos.

2.4 Conexión a la corriente eléctrica

Find Quality Products Online at: [email protected]

Instalación del adaptador AC

Se puede utilizar la corriente AC para hacer funcionar la balanza cuando no resulte necesario la
energía de las pilas / baterías. Primero, conectar el adaptador AC (suministrado con el equipo)
al jack de la conexión de entrada del adaptador AC situado en la partes posterior de la balanza
y luego conecte el enchufe AC a una toma de corriente eléctrica.

www.GlobalTestSupply.com

Conexión del jack del
adaptador AC

Cubierta del compartimento de las

pilas

Conexión de Interfaz

Interruptor de
seguridad

Orificio de pesaje inferior

Ranura de seguridad (cierre de

Balanzas Scout

TM

SKX Series ES 3

bloqueo anti-robo)

Figure 2-3. Partes posterior e inferior de la balanza

Instalación de pilas / baterías

Instalar cuatro pilas “AA” con la polaridad tal y como se señala en el comportamiento de las
pilas.

Nota:

Después de la alimentación, se recomienda dejar que el equilibrio caliente durante al menos 5
minutos antes de usarla.

2.5 Calibración inicial

Cuando se instala la balanza por primera vez, y cuando el equipo es desplazado a otro
emplazamiento, debe de procederse a su calibrado para garantizar la precisión de los
resultados de pesaje.
De un modo alternativo, las balanzas SKX pueden ser calibradas manualmente mediante el uso
de masas externas.
Debe de disponer de las masas de calibrado adecuadas antes de iniciar el proceso de
calibrado. Por favor, consulte el apartado de calibrado en lo referente a las masas y al proceso
de calibrado.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Función primaria
(Pulsación corta)

Cero/On -

Enciende la
balanza

Si la balanza está
encendida, la
configura a cero

Imprimir

Envía el valor actual
al Puerto de
comunicación
seleccionado si el
modo AUTOPRINT
(impresión
automática) está en
Off .apagado.

Función

Inicia un modo
de aplicación.

Tara

Introducir /
borrar un
valor de tara.
Función secundaria

(Pulsación larga)

Zero/Off -

Apaga la balanza.

Unidades

Modifica la unidad
de pesaje

Modo

Permite la
modificación del
modo de
aplicación.

Menú

Acceder al
menú del
usuario

Función Menú
(Pulsación corta)

Yes - Sí

Acepta la
configuración
actual que aparece
en pantalla.

No

Permite avanzar
hasta el siguiente
menú o el siguiente
elemento del menú.

Anula la
configuración que
aparece en la
pantal

a y avanza
hasta la siguiente
configuraci
disponible.

Atrás

Permite volver
hacia atrás al
elemento
anterior del
menú.

Salir

Permite salir
del Menú del
usuario

Interrumpe el
proceso de
calibrado en
curso

3. FUNCIONAMIENTO

3.1 Controles

Botón

Gráfico 3-1.Panel de Control Scout

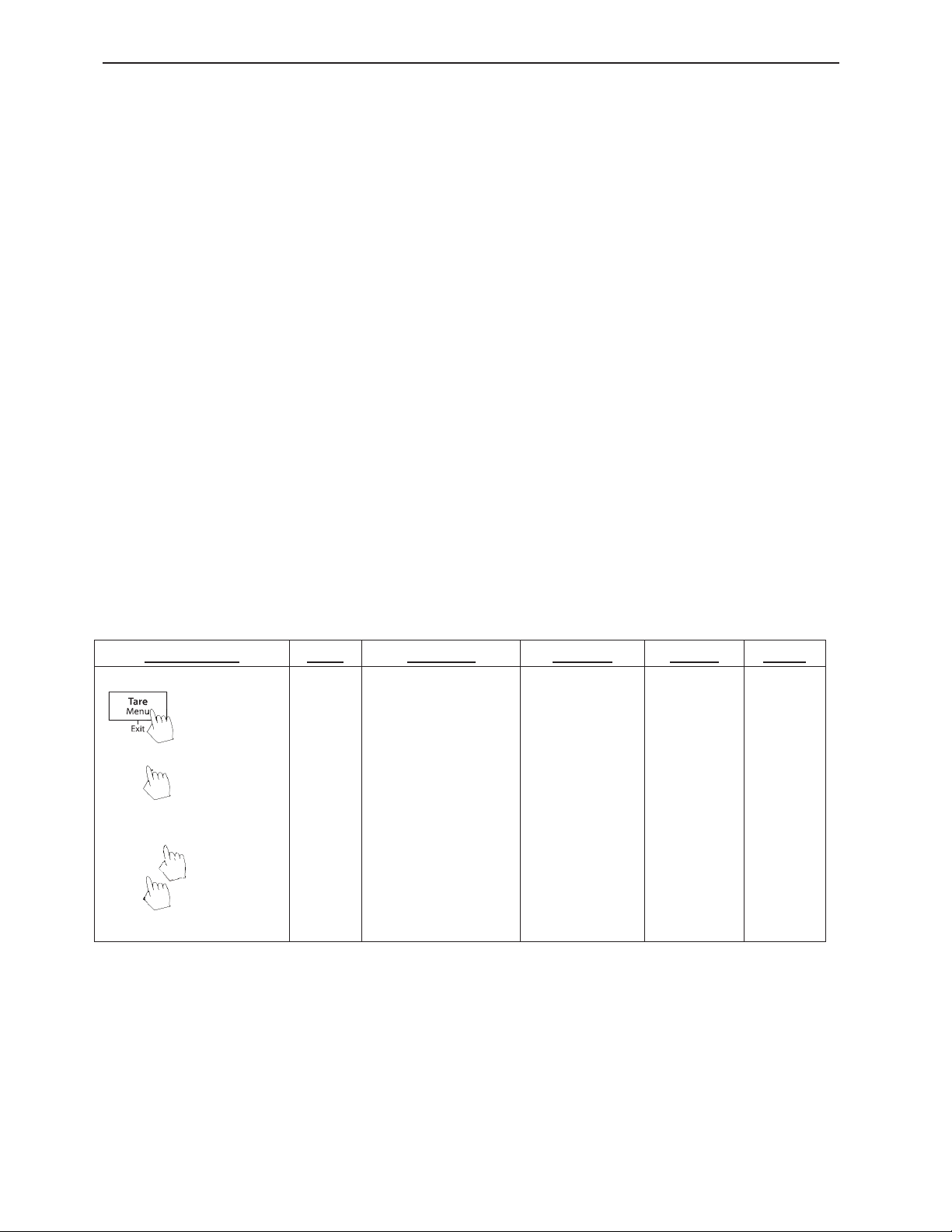

TABLA 3-1. Botones de funciones

Find Quality Products Online at: [email protected]

Notas: 1 Pulsación corta : Pulsar durante menos de 1 segundo.

2

Pulsación larga : Pulsar y mantener pulsado durante más de 2 segundos.

encendido

apagado

.

.

.

.

l

ón

www.GlobalTestSupply.com

Elemento

Descripción

Elemento

Descripción

1

Símbolo de carga de la batería

7

Símbolos del cursor

2

Símbolo de peso estable

8

Símbolos de Kilogramos, grano

3

Símbolo “Negativo”

9

Libras, Onzas, Símbolos de Libras:Onzas

4

Símbolo Cero centrado

10

Símbolo g/mol

5

Símbolo NETO

11

Símbolo G

6

Símbolo Tara configurada

12

Símbolos Newtons, Bluetooth

mMeNU

C.A.L

SpaN

--C--

--C--

done

wWeIGH

2

3

4

1

5

6

8

9

10

11

12

7

Balanzas Scout

TM

SKX Series ES 5

Gráfico 3-2. Pantalla de la Balanza Scout

TABLA 3-2. Símbolos mostrados en pantalla

3.2 Encendido / apagado de la balanza

Encender la balanza, pulsar y mantener pulsado el botón [On/Zero Off]– Encendido / Cero –
Apagado durante 1 segundo. La balanza efectuará una comprobación automática de la pantalla
y mostrará momentáneamente la versión del software, y luego iniciará el modo de pesaje activo.
Para apagar la balanza, pulsar y mantener pulsado el botón [On/Zero Off]- Encendido / Cero –
Apagado hasta que se muestra OFF (apagado) en pantalla.

3.3 Operación de calibración

Cuando se pone en marcha la balanza primera vez, se recomienda llevar a cabo una
calibración de rango para garantizar la precisión de los resultados de pesaje. Antes de efectuar
el calibrado, asegúrese de disponer de los pesos de calibrado adecuados. Asegúrese de que el
interruptor de seguridad está en la posición de desbloqueo.

Pulsar y mantener pulsado Menu hasta que [m
suelte el botón, la pantalla mostrará el mensaje [
se mostrará el mensaje [
Se mostrará el mensaje [

se mostrará en pantalla el valor del peso de calibrado. Pulsar la tecla [No] para modificar dicho
valor. Colocar la masa de calibrado especificada en la bandeja. Se mostrará el mensaje [
mientras que se almacena la lectura en la memoria. Se mostrará el mensaje [

calibrado se ha llevado a cabo con éxito. La balanza volverá al modo de la aplicación anterior y
se encuentra preparada para ser utilizada.

] en pantalla. Pulsar Yes - sí para iniciar el calibrado de rango.

] mientras que se almacena la lectura del “cero”. Seguidamente,

] (Menú) se muestre en pantalla. Cuando se

]. Pulsar Yes - sí para aceptar. Entonces

] si el

]

3.4 Modo de pesaje

Este es el modo de la configuración por defecto de salida de fábrica.

1. Si fuese necesario, pulsar y mantener pulsado el botón [Mode] hasta que [
peso) aparezca en pantalla.

2. Si fuese necesario, coloque un recipiente vacío sobre la bandeja y pulse Tare - Tara.

3. Coloque una muestra sobre la bandeja o en el recipiente. El peso de la muestra se
mostrará en la pantalla.

] (Weigh –

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SPEC.Gr

Air.wWt

wW.wWt

mMoLE

Clr.mMS

Clr.mMS

Soporte del vaso

Preparación

Peso en el aire

Peso en inmersión

3.5 Modo Densidad

Este modo permite al usuario calcular la gravedad específica de una muestra mediante el uso
del Kit de Densidad kit. Density; el modo de densidad se inicia cuando “G” y la unidad
actualmente en uso aparecen en pantalla.
La muestra es pesada suspendida en el aire del gancho, y luego pesada en inmersión en agua.
La formula a aplicar es la siguiente :

݌݁ݏ݋݁݊ܵ݁ܿ݋

Ȃ ïȀ×

Preparación

Preparar la balanza como se muestra a continuación. Extraer la bandeja de la balanza, insertar
el gancho e instalar el vaso de precipitado / recipiente y su suporte (el vaso de precipitado /
recipiente no se suministra con el equipo). Luego pulsar el botón [Zero/On]– cero / encendido
para encender la balanza.

Gráfico 3-3. Configuración para la medición de densidad

Configuración de Densidad

1. Pulsar y mantener pulsado el botón Mode hasta que [S
Entonces aparecerá en pantalla [

2. Colocar la muestra en el gancho como se ha descrito con anterioridad y pulsar Yes - sí
para almacenar en la memoria el valor del peso en seco. Entonces aparecerá en

pantalla [

3. Suspender el elemento de muestra en inmersión en el agua y pulsar Yes – sí para
almacenar en la memoria el valor del peso húmedo / en inmersión. Se mostrará en
pantalla el valor de la gravedad específica y “G” parpadeará en pantalla mientras el
icono de las unidades está apagado.

Notas: La gravedad específica no tiene unidad de medida.
Para muestras y objetos de mayo tamaño se recomienda utilizar la función de pesaje inferior en
vez del gancho.

].

].

] aparezca en pantalla.

3.6 Modo de pesaje de Mol

Para entrar en el modo de pasaje de Mol desde cualquier modo de aplicación, pulsar y
mantener pulsada la tecla Mode hasta que [
botón Mode, la pantalla mostrará el siguiente mensaje [

1. Pulsar la tecla [Yes] – Sí, para borrar la Masa Molar almacenada en la memoria. Pulsar No
para usar el dato almacenado en la memoria
Masa Molar. Si no hay ninguna Masa Molar almacenada en la memoria, no aparecerá en la

pantalla el mensaje [

2. Si existe una Masa Molar almacenada en la memoria, la Masa Molar actualmente
almacenada en la memoria se mostrará en la pantalla y parpadeará de modo intermitente.

3. Pulsar la tecla No para iniciar la edición / introducción de la Masa Molar.

5. Pulsar la tecla No para incrementar el dígito que parpadea de modo intermitente.

] y será necesario introducir una Masa Molar.

] aparezca en pantalla. Cuando suelte el

].

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

mMoLE

Sub-Menús

C.a.l

S.e.t.u.p

M.o.d.e

U.n.i.t

E.n.d

Elementos del Menú

Rango
Lin

Reconfigurar

/No

Filt

Alto

AZT- Retorno a cero
automático

0.5/1/3/Off

Rang

0.5/1/2//5

Iluminación trasera

Off/On/Auto

Tara Automática

acc

Apagado automático

Off/1/5/10

Reconfigurar

/No

Pesaje

encendido

apagado

Densidad

encendido

apagado

Mol

encendido

apagado

Reconfigurar
g
kg
N
oz
lb
lb:oz

Fin

Fin

Fin

Fin

No/Back
No/Atrás

Pulsiónlarga –

Acceder al
menú

Pulsióncorta -

Acept

Pulsión corta –
Ir al menú

Siguiente /
Anterior

Yes –
Sí

Exit
Salir

Pulsión corta –

Salir

del menú

Balanzas Scout

TM

SKX Series ES 7

6. Pulsar la tecla [Back] atrás para reducir el dígito que parpadea de modo intermitente.

7. Pulsar la tecla Yes – Sí para aceptar el valor que aparece en pantalla y desplazar un dígito
hacia la derecha.

Notas:Si la configuración supera el límite establecido, la pantalla volverá al valor almacenado
en la memoria con anterioridad.

El número más la izquierda pude ser configurado en 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,-. Todos
los demás números pueden ser configurados en 0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
Las demás configuraciones van de 0.01 a 999.99.
La unidad de masa molar es g/mol.

Mostrar en pantalla la Masa Molar :

Pulsar el botón Función [Function] durante 2 segundos para mostrar en pantalla la Masa
Molar actualmente almacenada en la memoria.

Nueva Masa Molar :

Para introducir una nueva Masa Molar pulsar y mantener pulsado el botón de la Función / Modo
hasta que aparezca [m

] en pantalla.

4. Configuraciones del MENÚ

El Menú Usuario (UserMenu) permite personalizar la configuración de la balanza.
Nota :Pueden hallarse disponibles Sub-Menús adicionales si se instalan accesorios / opciones
de Interfaz. Consulte el Manual del usuario del Interfaz para obtener información adicional
sobre las configuraciones adicionales.

4.1 Menu Navigation

UserMenu:

eal

ar

ro

Bajo/Medio/

o estable

Off/On/On-

Sí

On-

/Off -

On-

/Off -

On-

/Off -

Sí

Notas: Algunas Unidades / Modos pueden no hallarse disponibles en todos los modelos.

Find Quality Products Online at: [email protected]

Cuando el interruptor de seguridad está en la posición de bloqueo, la función de Calibrado se
halla oculta, las Unidades se hallan bloqueadas en la configuración actual (la que se halle
activa en ese momento.

Interruptor de seguridad :

www.GlobalTestSupply.com

SpaN

LIN

End

reset

FiltEr

AZt

Span- Rango : Efectuar
Linearity
Finalizar calibrado: Salir del menú

Reset – Reconfigurar : no, yes - sí
Filter
Retorno a cero automático :
Estable :
Iluminación trasera :
Tara automática :
Apagado automático
Fin configuración : Salir del menú

4.2 Menú de Calibrado

Entrar en este menú para llevar a cabo operaciones de calibrado.

– Linealidad : Efectuar

Span - Rango [S
Inicia el procedimiento de calibrado de rango (cero y rango)

Lin [
Inicia el procedimiento de calibrado de linealidad (cero, punto medio y rango).

End Cal [
Permite avanzar hacia el menú siguiente o volver a la parte superior del menú actual.

]

] – Finalizar calibrado

]

4.3 Menú de configuración

Entrar en este menú para configurar los parámetros de la balanza.

– Filtro : Low - Bajo, Med - Medio, High - Alto

off - apagado, 0.5d, 1d, 3d

0.5d, 1d, 2d, 5d
off - apagado, on - encendido, auto - automático

off - apagado, on- encendido, on-acc

: off - apagado, 1, 5, 10

Nota :En negrita aparecen siempre los valores de salida de fábrica por defecto.
Reset– Reconfigurar [

Permite reconfigurar el menú de configuración a los valores de salida de fábrica establecidos.
NO - No = no reconfigurar
YES - Sí = reconfigurar

Filter– Filtro [
Configurar el nivel del filtrado de la señal.
LOW - Bajo = menor estabilidad, tiempo de estabilización más rápido
MED - Medio = estabilidad normal, tiempo de estabilización
HI - Alto = mayor estabilidad, tiempo de estabilización más lento

AZT– Retorno automático a cero [
Configurar la función de vuelta automática a cero (automaticzero tracking).
Apagado = desactivada

0.5d = Se mostrará el valor cero en pantalla hasta que se supere un cambio de 0.5
1d = Se mostrará el valor cero en pantalla hasta que se supere un cambio de 1

Find Quality Products Online at: [email protected]

3d = Se mostrará el valor cero en pantalla hasta que se supere un cambio de 3

]

divisiones por segundo.
divisiones por segundo.
divisiones por segundo

]

]

www.GlobalTestSupply.com

Stable

b.Light

A.tArE

A.OFF

End

reset

wWeIGH

SPEC.Gr

Reconfigurar : no, sí
Peso
Densidad :
Mol
EndMode:

Balanzas Scout

Stable Range – Rangoestable [S

TM

SKX Series ES 9

]
Configurar la cantidad en la que puede variar la lectura mientras se mantiene encendido el
símbolo de estabilidad.

0.5d = 0.5 balance division – división de la balanza
1d = 1 balance division – división de la balanza
2d = 2 balance division – división de la balanza
5d = 5 balance division – división de la balanza

Back Light– Iluminación trasera [

]
Permite configurar la función de la iluminación trasera.
OFF - Apagado = siempre apagada
ON - Encendido = siempre encendida
AUTO - Automático = encendida cuando se pulsa un botón o se produce un cambio en

el peso mostrado en pantalla.
Note: Cuando el dispositivo se halla conectado al pack de alimentación, la iluminación trasera
estará siempre encendida.

Auto Tare– Tara automatic[

]
Permite configurar la función de tara automática.
OFF – Apagado = La función de Tara Automática(AutomaticTare) estará desactivada
ON – encendido = Se efectúa la tara con relación al primer pesaje bruto estable
ON-ACC = Las cargas brutas estables dentro de los límites aceptados están

sujetas a tara (en el modo de pesaje de Comprobación ­Checkweighingmode)

Auto off - Apagado automático [

]
Configurar la función de apagado automático.
OFF - apagado = desactivado
1 = apaga el equipo tras 1 minuto sin actividad
5 = apaga el equipo tras 5 minutos sin actividad
10 = apaga el equipo tras 10 minutos sin actividad

EndSetup– Finalizar configuración [
Avanzar hacia el menú siguiente o volver a la parte superior del menú actual.

]

4.4 Modo Menú

Este menú activa modos y funciones para que se hallen disponibles para ser utilizados
mediante el botón [Mode].

Reconfigurar - Reset [
Reconfigurar el menú Modea la configuración por defecto de salida de fábrica.
NO = noreconfigurar
YES - Sí = reconfigurar

Peso - Weigh [
Configurar el estatus.
OFF – Apagado = desactivado
ON – Encendido = activado

Find Quality Products Online at: [email protected]

Densidad – Density [

: off - apagado, on - encendido

off - apagado, on - encendido

: off - apagado, on - encendido

Salir del menú

]

]

]

www.GlobalTestSupply.com

mMole

End

g: off - apagado, on - encendido
kg
N
oz:
lb:
lb:
End Unit:

Configurar el estatus.
OFF – Apagado = desactivado
ON – Encendido = activado

Mol [m
Configurar el sub-modo
OFF = apagado / desactivado
ON = encendido / activado
Avanzar hasta el menú siguiente para volver a la parte superior del menú actual.

EndMode [

]

] – Salir del menú

4.5 Menú unidades

Este menú activa las unidades para resulten accesibles con el botón [Units] Unidades. Las
unidades en menú deben de estar encendidas “on” para hallarse activas.
Nota : Las unidades disponibles pueden varias en función del modelo y de las distintas
normativas nacionales aplicables.

: off - apagado, on - encendido

: off - apagado, on - encendido

off - apagado, on - encendido
off - apagado, on - encendido

oz: off - apagado, on - encendido

Salirdelmenú

Find Quality Products Online at: [email protected]

4.6 Características adicionales

www.GlobalTestSupply.com

Puede utilizar un kit interfaz de conectividad
adicional para conectar la báscula a un
ordenador o a

Se hallan disponibles los distintos accesorios de
Kit que se describen a continuaci

RS232, Host USB, DispositivoUSB, Ethernet,
Bluetooth

Gráfico 4-4. Parte posterior de la balanza

* Los kits de interfaces disponibles pueden estar sujetos a cambios de acuerdo con las
distintas normativas nacionales aplicables

Conexión de

Jack del

adaptador AC

Ranura de

seguridad

Gancho de pesaje inferior

Instalación del gancho de pesaje inferior

Apertura del pesaje inferior

Balanzas Scout

TM

SKX Series ES 11

Gancho de pesaje inferior

La balanza Scout se halla equipada con un gancho inferior para efectuar pesajes por debajo de
la balanza.
El gancho de pesaje se halla situado en la parte trasera de la cubierta de las pilas como se
muestra a continuación. Para poder hacer uso de esta característica y funcionalidad tiene que
quitar la cobertura roja de protección para abrir la parte inferior de la báscula.

Atención :Antes de girar la balanza, quitar la tapa y el apoyo de la tapa (si la hay), y
gire la clavija de bloqueo de transporte hacia la posición de “bloqueo” para evitar que
el equipo sufra daños.

Gráfico 4-2. Pesaje inferior

La balanza puede apoyarse mediante el uso de soportes de laboratorio o cualquier otro método
adecuado. Asegúrese de que la balanza se encuentra nivelada y apoyada con seguridad y que
el bloqueo de transporte ha sido anulado. Encienda la balanza, y use una cuerda o un alambre
para fijar los elementos que deban de ser pesados.

Gráfico 4-3. Aplicación de pesaje inferior / peso colgante

Conectando el Interfaz

una impresora.

ón :

®*

.

Find Quality Products Online at: [email protected]

La palabra y el logotipo Bluetooth® son marcas registradas propiedad de Bluetooth SIG,
Inc., OHAUS hace uso de dichas marcas al amparo de sus licencias de utilización.

www.GlobalTestSupply.com

Interfaz

5. MANTENIMIENTO

PRECAUCIÓN : Riesgo de shock / descarga eléctrica. Desconectar el equipo de

la toma / fuente de corriente eléctrica antes de proceder a su limpieza.

Síntoma

Causa probable

No se puede encender
el dispositivo

La balanza no recibe alimentación / corriente

Escasa precisión

Calibrado inadecuado
Entorno inestable

No puede efectuarse el
calibrado

El interruptor de seguridad está en la posición de cierre

EErr 8.1

El peso sobrepasa la potencia en el rango cero.

EErr 8.2

La potencia en el pesaje inferior se halla en rango cero.

EErr 8.3

Sobrecarga (el peso sobrepasa la capacidad del rango establecido)

EErr 8.4

Carga insuficiente (sin bandeja de pesaje)

EErr 8.5

Tara fuera de rango

EErr 8.6

El valor mostrado en pantalla sobrepasa 999999 (posible en modo de
Totalización)

Err 8.7

Posición interna de pesaje desconocida

ref.err

Error de recuento de partes o de porcentaje – peso de la muestra<1d.
La balance señala un error y luego sale del modo de recuento de

partes o se pone en modo [C

Clr.APU].

Lo.ref

Peso de referencia de porcentaje o APW demasiado bajo para obtener
resultados precisos

CAL E

Error a la hora de efectuar el calibrado.

USB.Err

No se puede hallar el fichero de la aplicación (app file) o el menú en el
disco U.

5.1 Limpieza

La carcasa puede limpiarse con un paño humedecido con un detergente suave si fuese
necesario.

Atención :No utilizar disolventes, productos químicos, alcohol, amoniaco o
productos abrasivos para limpiar la carcasa o el panel de control.

5.2 Resolución de problemas

La tabla siguiente contiene una lista de problemas habituales y sus posibles causas y
soluciones. Si el problema persiste, por favor, contacte con OHAUS o su agente autorizado.

TABLA5-1

5.3 Información sobre el servicio técnico

Si el apartado de resolución de problemas no le resulta útil para resolver un problema, puede
ponerse en contacto con su agente autorizado OHAUS. Para servicio o soporte técnico en los
Estados Unidos puede llamar al servicio de atención al cliente al número gratuito :1-800-672­7722 ext. 7852entre las 8:00 AM y las 5:00 PM EST. Un especialista en los productos
OHAUSse hallará disponible para brindarle la asistencia técnica necesaria. S

5.4 Accesorios

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DESCRIPCIÓN

Número del
artículo

DESCRIPCIÓN

Número del
artículo

Kit RS232

30268982

Kit de apilado “Stacking Kit”, x1

30268988

Kit Host USB

30268983

Kit de gravedad específica

30269020

Kit dispositivo
USB

3026898

Kit de pantalla / visor auxiliar ­AuxiliaryDisplay Kit

30269019

Kit Bluetooth*

30268985

Maletín de transporte

30269021

Kit Ethernet

30268986

Cubierta / paraviento de uso

30269022

Kit de apilado
“Stacking Kit”, x6

30268987

Cables e impresoras

Contacte con
OHAUS

Balanzas Scout

TM

SKX Series ES 13

TABLA 5-2. ACCESORIOS

4

Nota :El Kit* Bluetooth se halla únicamente disponible en algunas regiones o países de acuerdo

con las normativas aplicables a nivel nacional.

6. Datos Técnicos

Los datos técnicos son válidos únicamente en las siguientes condiciones ambientales :
Usa únicamente en entornos interiores
Rango de temperaturas de funcionamiento operativo :+5 °C a +40 °C
Humedad relativa :10% a 80% a 31°C, con decrecimiento lineal hasta el 50% a 40°C, sin condensación
Altitud :Hasta 2000 m
Alimentación :Corriente AC – Adaptador de corriente 100-240V 50/60 Hz y salida 5V DC 1 A, o 4 pilas AA
Nivel de polución : 2
Fluctuaciones de voltaje de la corriente principal :hasta ± 10% del voltaje nominal

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SKX1202

SKX2202

SKX2201

Repetibilidad
(Std. Dev.) (g)

Masa de calibrado de
amplitud*

Masa de calibrado de
linealidad

200,

400 g

500 g,

1 kg

1 kg,

2 kg

200,

400 g

300,

600 g

1 kg,

2 kg

Tiempo(s) de
estabilización

Tiempo de
baterías (a 20ºC)

Rango de temperaturas
operativo específico

Condiciones de
almacenamiento

Tamaño de la bandeja

Ø120mm
pulgadas

Dimensiones para la

Ancho

x Alto)

202 x 222 x

8 x 8.7 x 4.1 in

Dimensiones para el
(Largo x Ancho x Alto)

Peso para el transporte /
envío

Modelo

Grammo (g)

120 x 0.001

220 x 0.01

1200 x 0.01

2200 x 0.01

Kilogramo (kg)

1.2 x 0.00001

2.2 x 0.00001

2.2 x 0.0001

6.2 x 0.0001

0.001

Newton (N)

1.17679 x

0.00001

2.1574 x

0.0001

4.1188 x

0.0001

6.0801 x

0.0001

11.7679 x

0.0001

21.5744 x

0.0001

4.119 x 0.001

6.080 x 0.001

21.574 x

0.001

60.801 x

0.001

80.41 x 0.01

Onzas (oz)

4.23290 x

0.00005

7.7600 x

0.0005

14.8150 x

0.0005

21.8700 x

0.0005

42.3290 x

0.0005

77.6030 x

0.0005

14.815 x

0.005

21.870 x

0.005

77.600 x

0.005

218.700 x

0.005

289.25 x 0.05

Libra (lb)

1.36690 x

0.00005

2.64555 x

0.00005

4.85020 x

0.00005

1.3670 x

0.0005

4.8500 x

0.0005

13.6685 x

0.0005

18.080 x

0.005

Libra: Onza (lb: oz)

1lb:5.8700oz

x 0.0005oz

2lb:10.3290oz

x 0.0005oz

4lb:13.6030oz

x 0.0005oz

1lb:5.870oz

x 0.005oz

4lb:13.600oz

x 0.005oz

13lb:10.700oz

x 0.005oz

18lb:1.25oz

x 0.05oz

6.1 Características técnicas

TABLA 6-1. CARACTERÍSTICAS TÉCNICAS

Modelo SKX123 SKX222 SKX422 SKX622

Capacidad (g) 120 220 420 620 1200 2200 420 620 2200 6200 8200
Legibilidad (g) 0.001 0.01 0.01 0.01 0.01 0.01 0.1 0.1 0.1 0.1 1

0.002 0.01 0.01 0.01 0.02 0.02 0.1 0.1 0.1 0.1 1

Linealidad (g) 0.003 0.01 0.01 0.02 0.03 0.03 0.1 0.1 0.1 0.2 1

100 g 200 g 200 g 300 g 1 kg 2 kg 200 g 300 g 2 kg 5 kg 8 kg

SKX421 SKX621

SKX6201 SKX8200

50, 100 g 100, 200 g

1.5 1 1.5 1

Fabricado en Carcasa en ABS &placa de 304 acero inoxidable
Cubierta / paraviento Sí No
Rango de Tara Plena capacidad por sustracción
Unidades de pesaje* g, kg, N, oz, lb, lb:oz
Modos de aplicación Pesaje, Determinación de la densidad,Pesaje de Mol

funcionamiento de las

de funcionamiento

Comunicación RS232, dispositivo USB, Ethernet, Bluetooth***, Host USB Host (todos disponibles como accesorio)
Tipo de pantalla LCD con iluminación trasera : 6-dígitos 7-segmentos con iluminación trasera LED de luz blanca
Tipo de pantalla 20 mm / 0.78 pulgadas dígitos

(A x D)

balanca (Largo x

transporte / envío

80 horas 120 horas

Ø93mm/3.7

pulgadas

103 mm /

Ø120 mm / 4.7 pulgadas

300, 600 g

80 horas 120 horas 80 horas 120 horas

+10°C a +40°C a10% a 80% Humedad relativa, sin condensación

-20°C a +55°C a10% a 90% Humedad relativa, sin condensación

170 x 140 mm /

6.7 x 5.5 pulgadas

202 x 224 x 54 mm / 8 x 8.8 x 2.1 in

300 x 250 x 129 mm / 11.8 x 9.8 x 5.1 pulgadas

/ 4.7

170 x 140 mm / 6.7 x 5.5 pulgadas

3 kg, 6 kg 4 kg, 8 kg

Peso Neto 1 kg

1.6 kg

Notas:

* Las pesas de calibración se incluyen con los modelos de hasta 620g capacidad de ciertas regiones.
** Las unidades de pesaje disponibles, los modos de aplicación y los Kits de interfaces opcionales están sujetos a
cambios de acuerdo con las normativas nacionales aplicables.
*** Kit Bluetooth sólo está disponible en ciertas regiones de acuerdo con las regulaciones locales.

Capacidad x Legibilidad

SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201 SKX8200

420 x 0.01 620 x 0.01

/ / / /

/ / /
/ / /

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

420 x 0.1 620 x 0.1 2200 x 0.1 6200 x 0.1 8200 x 1

/ /

/
/

8.2 x

Balanzas Scout

Modelo A B C

Con cubierta

202 mm/8.0in.

222 mm/8.7in.

103 mm/4.1in.

Sin cubierta

202 mm/8.0in.

224 mm/8.8in.

54 mm/2.1in.

Marcaje

Estándar

EN 61326

CAN/CSA
UL Std. No. 61010

TM

SKX Series ES 15

6.2 Gráficos

Gráfico 6.1 Dimensiones

6.3 Cumplimiento de la normativa vigente

Compliance to the following standards is indicated by the corresponding mark on the product.

Este producto es conforme con las normas armonizadas aplicables de
directivas de la UE 2011/65 / UE (RoHS) 2014/30 / UE (EMC) 2014/35 / UE
(LVD) y 2014/31 / UE (NAWI).

-1

-C22.2 No. 61010-1

-1

Aviso importante para los instrumentos de pesaje verificados en la UE

Los equipos usados en transacciones comerciales deben ser verificados y sellados por una
entidad cualificada. Es responsabilidad del comprador asegurarse de que se cumplen todos los
requisitos legales pertinentes.
Las balanzas verificadas en fábrica llevan el siguiente distintivo en la placa descriptiva.

Los instrumentos de pesaje que requieren ser verificados en dos etapas, no tienen ninguna
marca adicional de metrología en la placa descriptiva. La segunda etapa debe ser realizada en
el lugar de instalación por el personal del servicio de mantenimiento cualificado para ello.
Contactar con la representación local.
Si las regulaciones nacionales limitan el periodo de validez de la verificación, el usuario debe
seguir estrictamente el periodo de re-verificación e informar las medidas y el peso a las
autoridades.
Contacto con Ohaus o Dado que la legislación sobre garantías difiere de un país a otro, le
rogamos que, para más información, se ponga en con su Distribuidor local de Ohaus.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

GESTIÓN DE RESIDUOS

En cumplimiento con la Directiva Europea 2002/96/EC sobre la gestión de
residuos de equipos eléctricos y electrónicos (Waste Electrical and Electronic
Equipment - WEEE) este dispositivo no puede ser desechado junto con los
residuos domésticos. Esto también es de aplicación otros países fuera de la
Unión Europea, de acuerdo con sus normativas propias de aplicación.

Por favor, une vez concluida su vida útil, proceda a la eliminación de este
producto de conformidad con las normas aplicables en los puntos de
recogida especificados para dispositivos y equipos eléctricos y electrónicos.
Si tiene alguna duda o pregunta, por favor póngase en contacto con las
autoridades responsables o con el distribuidor donde efectuó la compra del
dispositivo.

En el caso de efectuarse la venta de este dispositivo a terceros (para su uso
privado o profesional), también se transfiere la responsabilidad en cuanto al
respeto de esta normativa.

Gracias por contribuir a la protección del medio ambiente.

Nota de la FCC (Comisión Federal de Comunicaciones)

Este equipo ha sido probado y ha quedado establecido que cumple con los límites establecidos
para dispositivos digitales de Clase B, en cumplimiento del apartado 15 de la normativa FCC
(Comisión Federal de Comunicaciones). Estos límites han sido concebidos y diseñados para
suministrar una protección razonable contra las interferencias nocivas en instalaciones
residenciales. Este equipo usa, genera y puede emitir energías de radio-frecuencia, y, en el
caso de no estar instalado y usarse el mismo de acuerdo con las instrucciones del fabricante,
pueden producirse interferencias perjudiciales o peligrosas con las comunicaciones por radio.
No obstante, no existe garantía alguna de que dichas interferencias no ocurran en una
instalación en concreto. Si este equipo provoca interferencias perjudiciales o peligrosas en la
recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el
dispositivo, se recomienda que el usuario intente corregir la interferencia llevando a cabo una o
varias de las acciones siguientes :

- Reorientar o colocar en otro emplazamiento la antena de recepción.

- Incrementar la distancia entre el equipo y el receptor.

- Conectar el equipo en un enchufe de toma de corriente de un circuito distinto al cual se halle
conectado el receptor.

- Por favor, consulte con su agente autorizado / concesionario o con un técnico especializado
en radio/TV para obtener la ayuda adecuada.

Aviso de Industry Canada

Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

Registro ISO 9001

En 1994, Ohaus Corporation de Estados Unidos, recibió un certificado de registro a ISO 9001
de Bureau Veritus Quality International (BVQI), lo que confirma que el sistema de gestión de
calidad de Ohaus es compatible con los requisitos de la norma ISO 9001. El 21 de junio de
2012, Ohaus Corporation, EE.UU., volvió a registrarse en el estándar ISO 9001:2008.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Balanzas Scout

Los productos de Ohaus están garantizados contra defectos en materiales y mano de obra
desde la fecha de entrega hasta el término del periodo de garantía. Durante el período de
vigencia de la garantía, Ohaus reparará, o, a su opción, sustituirá sin cargo alguno cualquier
componente que demuestre estar defectuoso, siempre que el producto se devuelva a Ohaus,
flete prepagado.

Esta garantía no es válida si el producto ha sido dañado por accidente o mal uso, expuesto a
materiales radiactivos o corrosivos, tiene materiales extraños que han penetrado en el interior
del producto, o ha sido sometido a reparaciones o modificaciones por personas o empresas
distintas a Ohaus. En caso de no existir una tarjeta de registro de garantía enviada
adecuadamente al fabricante, el periodo de garantía comenzará en la fecha de envío al
distribuidor autorizado. Ohaus Corporation no otorga ninguna otra garantía expresa o
implícita. Ohaus Corporation no será responsable de ningún daño indirecto.

Ya que la legislación sobre garantías difiere de un estado a otro y de país a país, póngase en
contacto con Ohaus o su distribuidor local de Ohaus para obtener más detalles.

TM

SKX Series ES 17

GARANTÍA LIMITADA

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Balances ScoutTM Séries – SKX FR-1

ATTENTION : Lire toutes les mises en garde de sécurité avant l’installation, la

réalisation de connexions ou l’entretien de cet appareil. Ne pas se conformer à

ces mises en garde peut causer des blessures et/ou des dégâts matériels.
Conserver toutes les instructions pour future référence.

1. INTRODUCTION

Ce manuel contient des instructions d'installation, d'exploitation et d’entretien pour les balances

Scout Séries SKX. Bien vouloir lire complétement le manuel avant d'utiliser la balance.

1.1 Définition des marques et symboles de mise en garde

Les consignes de sécurité sont marquées avec des messages et symboles de mise en garde.
Ceux-ci illustrent les questions de sécurité et les avertissements. Ignorer les consignes de
sécurité peut entraîner des blessures, des dégâts à l'appareil, des dysfonctionnements et des
résultats erronés.

Messages de mise en garde

MISE EN GARDE Pour une situation dangereuse à risque moyen, pouvant entraîner

des blessures ou la mort si non évité.

AVERTISSEMENT Pour une situation dangereuse à faible risque, pouvant entraîner des

dégâts à l’appareil, aux biens, la perte de données ou des blessures

si non évitée.

Attention Pour une information importante relative au produit.
Note Pour une information utile relative au produit.

Symboles de mise en garde

Risque d'ordre général Risque de choc électrique

1.2 Précautions de sécurité

x Vérifier que l’aliment ation électrique locale corresponde à la plage de tension indiquée sur

l’étiquette des données de l’adaptateur en courant alternatif.

x Ne brancher uniquement l’adaptateur en courant alternatif qu’à une prise avec mise à la

terre.

x Ne pas placer la balance de telle façon qu’il soit difficile de débrancher l'adaptateur secteur

de la prise de courant.

x S’assurer que le cordon d'alimentation ne constitue pas un obstacle potentiel ou un risque

lors d’un déplacement.

x Cet équipement est destiné à une utilisation en intérieur et ne doit être utilisé dans des

endroits secs.

x Ne faire fonctionner l'appareil que dans les conditions ambiantes spécifiées dans ce mode

d’emploi.

x Ne pas faire fonctionner l'équipement dans des environnements dangereux ou instables.
x Ne pas laisser tomber les charges sur le plateau.
x N’utiliser uniquement que des accessoires et des périphériques approuvés.
x Couper l'alimentation électrique de l'équipement avant le nettoyage ou l'entretien.

x Il est nécessaire que seul du personnel qualif ié effectue l'entretien.

2. INSTALLATION

2.1 Installation des composants

Se reporter aux illustrations et aux instructions ci-dessous pour identifier et assembler la
balance Scout et ses composants. Tous les composants doivent être assemblés avant d'utiliser
la balance.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

FR-2 Balances ScoutTM Séries – SKX

Libérer le verrou de transport rouge en
tournant le pointeur rouge de 90

degrés

vers la gauche pour déverrouiller.

Figure 2

Sous-plateforme

Indicateur de

Position

Position

déverrouillée

2.1.1 Déverrouillage du verrou de transport

-1. Verrou de transport

2.1.2 Installation du plateau de pesée

Placer les moules rectangulaires dans la sous-plateforme comme illustré et exercer une rotation
vers la gauche jusqu'à leur verrouillage. Les plateaux ronds sont placés du haut vers le bas sur
la sous-plateforme.

Figure 2-2. Installation du plateau

2.2.3 Encoche de sécurité

Il est prévu à l'arrière de la balance une encoche de sécurité qui permet de sécuriser la balance
avec un câble en option muni d’une serrure.

2.3 Choix de l'emplacement

Pour de meilleurs résultats, il est nécessaire d’utiliser la balance Scout dans un environnement
propre et stable. Ne pas utiliser la balance dans des environnements avec des courants d'air
importants, avec des changements rapides de température, près de champs magnétiques ou à
proximité d'appareils générant des champs magnétiques ou des vibrations.

2.4 Raccordement de l’alimentation électrique

Installation de l’adaptateur pour courant alternatif

L’alimentation électrique secteur est utilisée pour alimenter la balance lorsque l’utilisation des
piles n’est pas nécessaire. Tout d'abord, brancher l'adaptateur secteur (fourni) au connecteur

femelle à l'arrière de la balance, puis brancher le cordon sur une prise électrique.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Connecteur femelle de

Battery Compartment Cover

Connexion de l’interface

Interrupteur de
sécurité

Ouverture de pesée par

Encoche de sécurité (encoche de

Balances Scout

TM

Séries – SKX FR-3

Figure 2-3. Vue arrière et du dessous de la balance

Installation des piles

Installer les quatre piles « AA » en respectant la polarité indiquée dans le logement des piles.
Note:

Après la mise sous tension, il est recommandé de laisser le reste chaude pendant au moins 5
minutes avant de l'utiliser.

2.5 Calibrage initial

Lors de la première installation de la balance, et lorsque celle-ci est déplacée vers un autre
emplacement, on doit procéder à son étalonnage pour garantir des résultats de pesage précis.
Alternativement, il est possible d’étalonner les balances manuellement avec des masses
externes.
Disposer des masses d’étalonnage appropriées avant de commencer l’étalonnage. Se reporter
à la section Étalonnage pour les masses et la procédure d'étalonnage.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

FR-4 Balances ScoutTM Séries – SKX

Fonction primaire
(Appui bref)

Zéro/Activé

Mettre la balance
sous tension

Si la balance est
allumée, définit
zéro

Impression

Envoie la valeur
actuelle aux ports
COM sélectionnés,
si AUTOPRINT est
réglé sur désactivé.

Fonction

Lance un mode
d'application.

Tare

Saisir/Efface
r une valeur
de tare.

Fonction secondaire
(Appui long)

Zéro/Désactivé

Met la balance
hors tension

Unités

Change l'unité de
pesage.

Mode

Permet de
modifier le mode
d'application.

Menu

Entrer dans
le menu
utilisateur.

Fonction menu
(Appui bref)

Oui

Accepte le réglage
présent à l'écran.

Non

Avance au menu ou
élément de menu
suivant.

Rejette le réglage
présent à l'écran et
passe au paramètre
disponible suivant.

Retour

Revient en
arrière au menu
précédent.

Sortie

Quitte le
menu
utilisateur.

Abandonne
l'étalonnage
en cours.

3. OPÉRATION

3.1 Commandes

Figure 3-1 Panneau de commande Scout

TABLEAU 3-1. Fonctions des boutons

Bouton

Remarque : 1 Appui bref : Appuyer moins de une seconde.

2

Appui long : Appuyer et maintenir enfoncé pendant plus de deux secondes.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Article

Description

Article

Description

1

Symbole de charge de la batterie

7

Symboles de pointeur

2

Symbole poids stable

8

Symboles kilogramme, grain

3

Symbole négatif

9

Symboles once, livre/once

4

Symbole Centre de zéro

10

Symbole g/mol

5

Symbole NET

11

Symbole B

6

Symbole tare préréglée

12

Symboles Newton, Bluetooth

mMeNU

C.A.L

SpaN

--C--

--C--

done

wWeIGH

2

3

4

1

5

6

8

9

10

11

12

7

Balances Scout

TM

Séries – SKX FR-5

Figure 3-2. Affichage Scout

TABLEAU 3-2. Affichage des symboles

3.2 Allumer et éteindre la balance

Pour allumer la balance, appuyer et maintenir le bouton On/Zero Off pendant une seconde. La
balance effectue un test d'affichage, affiche momentanément la version du logiciel, puis entre
dans le mode de pesage actif.
Pour éteindre la balance, appuyer et maintenir le bouton On/Zero Off jusqu'à ce que OFF soit
affiché.

3.3 Opération calibration

Lorsque la balance est utilisée pour la première fois, un étalonnage par intervalle est
recommandé pour garantir des résultats de pesage précis. Avant d'effectuer l'étalonnage,

s’assurer d'avoir les masses d'étalonnage appropriées. S’assurer que le commutateur de

sécurité soit en position déverrouillée.
Appuyer et maintenir Menu jusqu’à ce que [

relâché, l'écran affiche [
Oui pour débuter l’étalonnage par intervalle.

[

la masse d’étalonnage. Appuyer sur la touche Non bascule la valeur. Placer la masse
d’étalonnage indiquée sur le plateau. [
L’affichage indique [

précédent et est prête à l'emploi.

] est affiché pendant que l’indication zéro est stockée. Ensuite, l'écran affiche la valeur de

]. Appuyer sur Oui pour valider. [

] si l’étalonnage est réussi. La balance revient au mode d'application

] est affiché pendant que l’indication est stockée.

] (Menu) soit affiché. Lorsque le bouton est

] est alors affiché. Appuyer sur

3.4 Mode de pesée

Find Quality Products Online at: [email protected]

Ce mode est le réglage par défaut de l'usine.

1. Le cas échéant, appuyer et maintenir Mode jusqu’à ce que [

2. Le cas échéant, placer un récipient vide sur le plateau et appuyer Tare.

3. Ajouter l'échantillon sur le plateau ou dans le récipient. L'écran affiche le poids de
l'échantillon.

] (Pesée) soit affiché.

www.GlobalTestSupply.com

FR-6 Balances ScoutTM Séries – SKX

SPEC.Gr

Air.wWt

wW.wWt

mMoLE

Clr.mMS

[Clr.mMS]

Support de bécher
Préparation

Pesée aérienne

Pesée humide

3.5 Mode masse volumique

Ce mode permet à l'utilisateur de calculer la masse volumique d'un échantillon lors de
l'utilisation du kit de densité. Le mode masse volumique est lancé lorsque « G » et l'unité
actuelle sont affichés.
L'échantillon est pesé dans l'air suspendu au crochet, puis pesé dans l'eau. La formule est

݌݋݅݀ݏݏ݁ܿ

݌݋݅݀ݏݏ݁ܿ െ ݌݋݅݀ݏ݄ݑ݉݅݀݁

Préparation

Préparer la balance comme illustré ci-dessous. Retirer le plateau de la balance, insérer le
crochet et poser le support du bécher (bécher non fourni). Puis appuyer sur Marche/Zéro pour
allumer la balance.

Figure 3-3. Calcul de la masse volumique

Calcul de la masse volumique

1. Appuyer et maintenir Menu jusqu’à ce que [S

] soit affiché. [

] est ensuite

affiché.

2. Placer l'échantillon sur le crochet comme décrit ci-dessus et appuyer sur OUI pour
stocker la valeur de poids sec. [

] est alors affiché.

3. Mettre l'échantillon en suspension dans l'eau et appuyer sur Oui pour stocker la valeur
du poids en milieu humide. La valeur du poids spécifique est maintenant affichée et
« G » clignote pendant que l'icône de l’unité est désactivée.

Remarque : Le poids spécifique n'a pas d'unité de mesure.
Pour des échantillons volumineux, il est recommandé d'utiliser la pesée par en-dessous au lieu
d’une pesée au crochet.

3.6 Mode de pesée molaire

Pour entrer dans le mode de pesée molaire à partir de toute application, appuyer et maintenir la
touche Mode jusqu’à ce que [

l’affichage indique [

].

1. Appuyer sur la touche Oui pour effacer la masse molaire stockée. Appuyer sur la touche
Non pour rappeler celle existante

Masse molaire. Si aucune masse molaire n’a été stockée, l'affichage
l'introduction d'une
Nouvelle masse molaire est nécessaire.

2. S’il y a une masse molaire stockée, la masse molaire actuelle est affichée et clignote.

3. Appuyer sur la touche Non pour commencer à modifier la masse molaire.

5. Appuyer sur la touche Non pour augmenter le chiffre clignotant.

6. Appuyer sur la touche Retour pour diminuer le chiffre clignotant.

7. Appuyer sur la touche Oui pour valider la valeur et passer d'un chiffre vers la droite.
Remarque : Si le paramètre dépasse la limite, l'affichage revient à la valeur précédemment
stockée. Le nombre le plus à gauche peut être réglé sur 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, -. Tous les
autres chiffres peuvent être0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
Les réglages disponibles vont de 0,01 à 999,99.
L'unité de masse molaire est le g/mol.

] soit affiché. Lorsque la touche Mode est relâchée,

est ignoré et

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

mMoLE

Sous-menus

C.a.l

S.e.t.u.p

M.o.d.e

U.n.i.t

E.n.d

Articles du menu

Intervalle
Linéaire

Réinitialiser

Oui/Non

Filtre

Faible/Moyen/Élevé

AZT

0,5/1/3/5

Plage stable

0,5/1/2//5

Rétro

Off/On/Auto

Tarage
automatique

Off/On/Sur

demande

Arrêt
automatique

Arrêt/1/5/10

Réinitialiser

Oui/Non

Pesée

Allumé/Éteint

Masse
volumique

Allumé/Éteint

Mole

Allumé/Éteint

Réinitialiser
g
kg
N
oz
lb
lb/oz

Fin

Fin

Fin

Fin

SpaN

LIN

End

Non/Reto
ur

Appui long -

Entrer dans le

/

to

Appui court -

Accepter

Appui court ­Aller menu

suivant/précéd

Oui

Sortie

e

Appui court -

Sortie

menu

Intervalle : Effectuer
Linéarité
Fin du calibrage : Menu de fin

Balances Scout

TM

Séries – SKX FR-7

Affichage de la masse molaire :

Appuyez sur la touche de fonction pour afficher la valeur de masse molaire existante pendant

2 sec.

Nouvelle masse molaire :

Pour saisir une nouvelle masse molaire, appuyer et maintenir la touche Fonction/Mode

jusqu'à ce que [m

] soit affiché.

4. PARAMÈTRES MENU

Le Menu utilisateur permet la personnalisation des paramètres de la balance.
Remarque : Des sous-menus supplémentaires peuvent être disponibles si des options
d'interface sont installées. Se reporter à « interface » dans le manuel de l'utilisateur pour les
informations de configuration supplémentaires.

4.1 Menu Navigation

User Menu:

utilisateur :

-éclairage

:

Remarque : Certaines unités / modes peuvent ne pas être disponibles sur tous les modèles.

Lorsque l'interrupteur de sécurité est en position verrouillée, la fonction d'étalonnage est
masquée, les unités sont verrouillées sur le réglage actuel.

Interrupteur de sécurité :

Find Quality Products Online at: [email protected]

4.2 Menu d’étalonnage

Entrer dans ce menu pour effectuer des étalonnages.

: Effectuer

Intervalle [
Lance la procédure d'étalonnage par intervalle (zéro et intervalle)

Linéaire [
Lance une procédure d'étalonnage par linéarité (zéro, point milieu et intervalle).

Fin d’étalonnage [
Avancer au menu suivant ou revenir au début du menu actuel.

]

]

]

www.GlobalTestSupply.com

FR-8 Balances ScoutTM Séries – SKX

reset

FiltEr

AZt

Stable

b.light

A.tArE

Réinitialiser : non, oui
Filtre
Suivi du
Stable
Rétroéclairage
Tarage automatique
Arrêt automatique
Fin de configuration : Menu de fin

4.3 Menu de paramétrage

Entrer dans ce menu pour définir les paramètres de la balance.

: Faible, Moyen, Élevé

zéro automatique : Off, 0,5 d, 1 d, 3 d

: 0,5 d, 1 d, 2 d, 5 d

: Off, On, Auto

: off, on, on-acc

off, 1, 5, 10

Remarque : * Les caractères gras représentent toujours la valeur usine par défaut.
Réinitialiser [r

Réinitialiser le menu de configuration aux valeurs d'usine par défaut.

NON = ne pas réinitialiser
OUI = réinitialiser

Filtre [

]

Régler la quantité de filtrage du signal.

Faible = moins de stabilité, délai de stabilisation plus rapide
Moyen = stabilité et délai de stabilisation normale,
Élevé = plus de stabilité, délai de stabilisation plus lent

AZT [

]

Régler la fonctionnalité de suivi automatique de zéro.

ÉTEINT = désactivé
0,5 d = l'affichage maintient zéro jusqu'à ce qu'un changement de 0,5 division par

seconde ait été dépassé.

1 d = l'affichage maintient zéro jusqu'à ce qu'un changement de 1 division par

seconde ait été dépassé.

3 d = l'affichage maintient zéro jusqu'à ce qu'un changement de 3 divisions par

seconde ait été dépassé.

Plage stable [

Régler de combien la marge d’indication peut varier tandis que le symbole de stabilité demeure

allumé.

0,5 d = 0,5 division balance
1 d = 1 division balance
2 d = 2 divisions balance

5 d = 5 divisions balance

Rétro-éclairage [
Paramétrer la fonctionnalité de Rétro-éclairage.

Éteint = toujours éteint
Allumé = toujours allumé

Auto = allumé lorsqu’on appuie sur un bouton ou que le poids affiché change.

Remarque : Lorsque connecté avec un bloc d'alimentation, le rétro-éclairage est toujours
allumé.

Tarage automatique [
Paramétrer la fonctionnalité de tarage automatique.
Éteint = Le tarage automatique est désactivé

Find Quality Products Online at: [email protected]

Marche = Le premier poids brut stable est taré
Marche-Acc = les charges brutes stables à l’intérieur des limites sont tarées (dans le

mode de Contrôle de pesée)

]

]

]

]

www.GlobalTestSupply.com

A.OFF

End

reset

wWeIGH

SPEC.gr

mMole

End

Réinitialiser : non, oui
Pesée
Masse volumique

Mole
Mode fin : Menu de fin

g : Éteint, Allumé
kg
N
oz
lb
lb
Unité finale : Menu de fin

Balances Scout

Auto désactivé [A

TM

Séries – SKX FR-9

]

Régler la fonctionnalité d’arrêt automatique.

ÉTEINT = désactivé
1 = s'éteint après 1 minute sans activité
5 = s'éteint après 5 minutes sans activité

10 = s'éteint après 10 minutes sans activité

Fin du paramétrage [

]

Avancer au menu suivant ou revenir au début du menu actuel.

4.4 Menu principal

Ce menu active des modes de sorte qu'ils soient accessibles en vue d’une exploitation avec le
bouton Mode.

: Éteint, Allumé

: Éteint, Allumé

: Éteint, Allumé

Réinitialiser [

]

Réinitialiser le menu Mode aux valeurs d'usine par défaut.

NON = ne pas réinitialiser
OUI = réinitialiser

Pesée [

]

Définir le statut.

ÉTEINT = désactivé
ALLUMÉ = activé

Masse volumique[

]

Définir le statut.

ÉTEINT = désactivé
ALLUMÉ = activé

Mole[

]

Régler le sous-mode

ÉTEINT = désactivé
ALLUMÉ = activé

Avancer au menu suivant ou revenir au début du menu actuel.
Mode fin [

]

4.5 Menu unités

Ce menu active des unités de sorte que celles-ci soient accessibles avec le bouton Unités. Les
unités dans le menu doivent être activées pour être fonctionnelles.
Remarque : Des unités disponibles varient en fonction du modèle et des réglementations
locales.

: Éteint, Allumé
: Éteint, Allumé
: Éteint, Allumé

: Éteint, Allumé

Find Quality Products Online at: [email protected]

:oz : Éteint, Allumé

www.GlobalTestSupply.com

FR-10 Balances ScoutTM Séries – SKX

Utilisez une interface de connectivité en option
pour connecter la balance, soit à un ordinateur,
soit à une imprimante.

Ci

kit

d'interface :
RS232, Hôte USB, Périphérique USB, Ethernet,

Bluetooth®*.

* Ces kits d'interface varient selon les réglementations locales

Interface

Connexion

Adaptateur pour

courant alternatif

Encoche de

sécurité

Crochet de pesée par en-dessous

Crochet de pesée par en-dessous installé

Ouverture de pesée par

4.6 Fonctionnalités supplémentaires

Crochet de pesée par en-dessous

La balance Scout est équipée d'un crochet de pesée par en-dessous pour le pesage sous la
balance. Le crochet de pesage par en-dessous se trouve à l’envers du capot de la batterie
comme illustré ci-dessous. Pour utiliser cette fonctionnalité, ôter le capot de protection rouge
situé en dessous pour accéder à l’ouverture de pesée par en-dessous.

Attention: Avant de retourner la balance, retirer le plateau et le support de plateau (si
présent). Tourner le verrou de transport en position « verrouillée » pour éviter des
dommages.

Figure 4-2. Pesée par en-dessous

On peut soutenir la balance à l’aide de vérins de laboratoire ou autre méthode pratique.

S’assurer que la balance soit de niveau et stable et que le verrou de transport ait été libéré.

Mettre la balance sous tension, puis utiliser une chaîne ou un fil pour attacher les articles à
peser.

Figure 4-3. Application de pesée par en-dessous

Connexion de l'interface

-dessous, les accessoires disponibles du

Find Quality Products Online at: [email protected]

Les marques verbales et les logos Bluetooth® sont des marques déposées appartenant à
Bluetooth SIG, Inc. ; l’exploitation de ces marques par OHAUS est autorisée sous licence.

Fiche

Figure 4-4. Arrière de la balance

www.GlobalTestSupply.com

Balances ScoutTM Séries – SKX FR-11

ATTENTION : Danger de choc électrique. Débrancher l'appareil de l'alimentation

électrique lors du nettoyage.

Symptôme

Cause possible

Impossible d'allumer

La balance n'est pas alimentée

Mauvaise précision

Étalonnage incorrect
environnement instable

Impossible d’étalonner

Interrupteur de sécurité en position verrouillée

EErr 8.1

Poids supérieur à la puissance sur la gamme zéro.

EErr 8.2

Poids inférieur à la puissance sur la gamme zéro.

EErr 8.3

En surcharge (poids excède la capacité nominale)

EErr 8.4

En sous charge (plateau enlevé)

EErr 8.5

Tare hors plage

EErr 8.6

Valeur affichée dépasse 999999 (possible dans le mode totalisation)

EErr 8.7

Position inconnue du poids interne

RRef.err

Erreur de comptage de pièces ou de pourcentage - poids échantillon
<1
pièces ou va à [CClr.APU].

Lo.ref

Le poids de référence de pourcentage ou d’APW est trop faible pour

des résultats précis

CAL E

Échec d'étalonnage.

USB.Err

Ne peut pas trouver le menu ou fichier d’application dans le disque
«U».

5. ENTRETIEN

5.1 Nettoyage

Le boîtier peut être nettoyé avec un chiffon humide et un détergent doux si nécessaire.

Attention : Ne pas utiliser de solvants, de produits chimiques, d'alcool,
d'ammoniaque ou de produits abrasifs pour nettoyer le boîtier ou le panneau de
commande.

5.2 Dépannage

Le tableau suivant répertorie les problèmes courants, leurs causes possibles et leurs solutions.
Si le problème persiste, contacter OHAUS ou votre revendeur agréé.

TABLEAU 5-1.

d. Balance affiche une erreur et quitte ensuite le comptage de

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

FR-12 Balances ScoutTM Séries – SKX

DESCRIPTION

Numéro d'article

DESCRIPTION

Numéro d'article

Kit RS232

30268982

Kit de superposition, x 1

30268988

Kit hôte USB

30268983

Kit de poids spécifique

30269020

Kit clef USB

30268984

Kit d'affichage auxiliaire

30269019

Kit Bluetooth*

30268985

Mallette de transport

30269021

Kit Ethernet

30268986

Housse

30269022

Kit de
superposition, x 6

30268987

Imprimantes et câbles

Contacter OHAUS

5.4 Accessoires

TABLEAU 5-2. ACCESSOIRES

Remarque : * Le kit Bluetooth n’est disponible qu’uniquement dans certaines régions
conformément à la réglementation locale.

6. FICHE TECHNIQUE

Les données techniques sont valides en vertu des conditions ambiantes suivantes :
Utilisation en intérieur uniquement
Plage de température de fonctionnement +5 °C à +40 °C
Humidité relative: 10 % à 80 % à 31 °C sans condensation, diminution linéaire jusqu'à 50 % à
40 °C
Altitude : Jusqu'à 2 000 m
Puissance : Adaptateur courant alternatif 100-240 V 50/60 Hz et sortie 5 V CC (courant continu)
1 A ou 4 piles AA
Taux de pollution : 2
Variations de l’alimentation électrique : jusqu'à ± 10 % de la tension nominale

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SKX8200

Répétabilité
(Dev. Std.) (g)

Masse
d'étalonnage par
intervalle*

Masse
linéaire

Temps de
(sec.)

Unités de
pesage**

Modes
d'application

Plage de
spécifiées

Conditions de
stockage

Autonomie de la
batterie (à 20 ºC)

heures

Type d'affichage

Taille du plateau

mm / 3,7

Ø 120 mm

pouces

Dimensions
(L x P x H)

202 x 222 x 103

8 x 8.7 x 4.1 in

Dimensions
(L x P x H)

Poids
d’expédition

Modèle

Gramme (g)

120 x 0.001

220 x 0.01

1200 x 0.01

2200 x 0.01

Kilogrammo (kg)

1.2 x 0.00001

2.2 x 0.00001

2.2 x 0.0001

6.2 x 0.0001

8.2 x 0.001

Newton (N)

1.17679 x

0.00001

2.1574 x

0.0001

4.1188 x

0.0001

6.0801 x

0.0001

11.7679 x

0.0001

21.5744 x

0.0001

4.119 x 0.001

6.080 x 0.001

21.574 x

0.001

60.801 x

0.001

80.41 x 0.01

Once (oz)

4.23290 x

0.00005

7.7600 x

0.0005

14.8150 x

0.0005

21.8700 x

0.0005

42.3290 x

0.0005

77.6030 x

0.0005

14.815 x

0.005

21.870 x

0.005

77.600 x

0.005

218.700 x

0.005

289.25 x 0.05

Pound (lb)

1.36690 x

0.00005

2.64555 x

0.00005

4.85020 x

0.00005

1.3670 x

0.0005

4.8500 x

0.0005

13.6685 x

0.0005

18.080 x

0.005

Pound: Once (lb: oz)

1lb:5.8700oz

x 0.0005oz

2lb:10.3290oz

x 0.0005oz

4lb:13.6030oz

x 0.0005oz

1lb:5.870oz

x 0.005oz

4lb:13.600oz

x 0.005oz

13lb:10.700oz

x 0.005oz

18lb:1.25oz

x 0.05oz

Balances Scout

TM

Séries – SKX FR-13

6.1 Spécifications

TABLEAU 6-1. SPÉCIFICATIONS

Modèle SKX123 SKX222

Capacité (g) 120 220 420 620 1200 2200 420 620 2200 6200 8200
Précision (g) 0.001 0.01 0.01 0.01 0.01 0.01 0.1 0.1 0.1 0.1 1

0.002 0.01 0.01 0.01 0.02 0.02 0.1 0.1 0.1 0.1 1

Linéarité (g) 0.003 0.01 0.01 0.02 0.03 0.03 0.1 0.1 0.1 0.2 1

100 g 200 g 200 g 300 g 1 kg 2 kg 200 g 300 g 2 kg 5 kg 8 kg

SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201

d'étalonnage

stabilisation

Construction Boîtier en ABS et plateau en 304 acier inoxydable
Pare-vent Oui Non
Plage de tare Pleine capacité par soustraction

températures

Communication RS232, Périphérique USB, Ethernet, Bluetooth***, Hôte USB (tous disponibles en tant qu'accessoire)

Taille de l'écran 20 mm / 0,78 pouce en chiffres

(L x P)

d'balance

50, 100 g 100, 200 g

1,5 1 1,5 1

80 heures 120

Ø 93

pouces

mm /

200,

400 g

Ø 120 mm / 4,7 pouces

300,

600 g

+10 °C à +40 °C à 10 % à 80 % Humidité relative, sans condensation

-20 °C à +55 °C à 10 % à 90 % Humidité relative, sans condensation

Rétro-éclairage par LCD : 6 chiffres 7 segments avec rétro-éclairage blanc

500 g,

1 kg

Pesage, calcul de masse volumique, pesée molaire

80 heures 120 heures 80hours 120 heures

1 kg, 2 kg

g, kg, N, oz, lb, lb: oz

170 x 140 mm /

6,7 x 5,5 pouces

202 x 224 x 54 mm / 8 x 8.8 x 2.1 in

200,

400 g

/ 4,7

300,

600 g

1 kg, 2 kg

170 x 140 mm / 6,7 x 5,5 pouces

3 kg, 6 kg

4 kg,

8 kg

d'expédition

Poids net 1 kg

300 x 250 x 129 mm / 11,8 x 9,8 x 5,1 pouces

1,6 kg

Remarque :

* Poids d'étalonnage sont inclus avec les modèles jusqu'à 620g capacité de certaines régions.
** Les unités de pesage disponibles, les modes d'application et le kit d'interface en option varient en fonction des
réglementations locales.
*** Kit Bluetooth est uniquement disponible dans certaines régions en fonction des réglementations locales.

Capacité x Précision

SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201 SKX8200

/ / / /

/ / /
/ / /

Find Quality Products Online at: [email protected]

420 x 0.01 620 x 0.01

www.GlobalTestSupply.com

420 x 0.1 620 x 0.1 2200 x 0.1 6200 x 0.1 8200 x 1

/ /

/
/

FR-14 Balances ScoutTM Séries – SKX

Modèle

A B C

avec cage de pesée

202 mm / 8,0 pouces

222 mm / 8,7 pouce

103 mm / 4,1 pouces

sans cage de pesée

202 mm / 8,0 pouces

224 mm / 8,8 pouces

54 mm / 2,1 pouces

Marquage

Standard

EN 61326

CAN/CSA
UL Std. No. 61010

6.2 Drawings

Figure 7.1 Dimensions principales

6.3 Compliance :

La conformité aux normes suivantes est indiquée par la marque correspondante sur le produit.

Ce produit est conforme aux normes harmonisées applicables des directives
européennes 2011/65 / UE (RoHS), 2014/30 / UE (CEM), 2014/35 / UE (LVD) et
2014/31 / UE (IPFNA).

-1

-C22.2 No. 61010-1

-1

Avis important pour les instruments de pesage vérifiés dans l'UE

Lorsque l'appareil est utilisé dans le commerce ou en mode légalement contrôlé, il doit être mis
en place, vérifié et scellé en conformité avec la réglementation locale concernant les poids et
mesures. Il est de la responsabilité de l'acheteur de s'assurer que toutes les exigences légales
applicables sont satisfaites.
Les appareils de pesage vérifiés sur le lieu de fabrication portent la marque métrologique
supplémentaire suivante sur la plaque signalétique.

Les appareils de pesage à vérifier en deux étapes ne portent pas de marque métrologique
supplémentaire sur la plaque signalétique. La seconde étape de validation de conformité doit
être effectuée par un service des poids et mesures agréé.
Si une réglementation nationale limite la période de validité de la vérification, il incombe à
l'utilisateur de s'assurer de l'actualisation de la vérification de l'appareil auprès de l'autorité
agréée.
Comme les vérifications varient suivant les juridictions, l'utilisateur devra prendre contact avec
l'organisme agréé local afin de s'informer.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Balances ScoutTM Séries – SKX FR-15

MISE AU REBUT

En conformité avec la Directive européenne 2002/96/CE relative aux déchets
d'équipements électriques et électroniques (DEEE), cet appareil ne peut être éliminé
avec les déchets ménagers. Cela vaut également pour les pays hors de l'Union
européenne, àraison de leurs exigences spécifiques.

Bien vouloir mettre au rebut ce produit, conformément à la réglementation locale, au
point spécifié pour les équipements électriques et électroniques. Pour toute question,
communiquer avec l'autorité responsable ou le distributeur auprès duquel cet appareil
a été acheté.

Si cet appareil devait être transmis à d'autres parties (pour un usage privé ou
professionnel), le contenu de cette réglementation demeure applicable.

Merci pour de contribuer à la protection de l'environnement.

Note FCC

Cet équipement a été testé et jugé conforme aux limites d'un dispositif numérique de classe B,
conformément à la partie 15 du règlement du FCC. Ces limitations sont conçues pour fournir
une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre des radiofréquences. Si celui-ci n’est pas installé
et utilisé conformément aux instructions, il peut provoquer des interférences dans les
communications radio. Cependant, il n'y a aucune garantie que des interférences ne puissent
pas survenir dans une installation particulière. Si cet équipement provoque des interférences
compromettant la réception de la radio ou de la télévision, ce qui peut être vérifié en allumant et

éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par l’une

ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Augmenter la distance entre l'équipement et le récepteur.

- Connecter l'équipement à une sortie sur un circuit différent de celui sur lequel est branché le
récepteur connecté.

- Consulter le revendeur ou un technicien radio/TV qualifié.

Note : Industry Canada

Cet appareil numérique classe B est conforme à l'ICES-003 canadien.

Certification ISO 9001

En 1994, Ohaus Corporation, États-Unis, a reçu la certification ISO 9001 du Bureau Veritas
Quality International
(BVQI), qui confirme que le système de gestion de la qualité de Ohaus est conforme aux
spécifications de la norme ISO 9001. Le 21 juin 2012, Ohaus Corporation, USA, a reçu la
certification de la norme ISO 9001:2008.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

FR-16 Balances ScoutTM Séries – SKX

GARANTIE LIMITÉE

Les produits Ohaus sont garantis contre des défauts matériels et vices de fabrication à partir
de la date de livraison et durant toute la durée de la période de garantie. Pendant la période
de garantie, Ohaus va réparer, ou, selon son propre choix, remplacer sans frais tout (tous)
composant(s) qui s'avère(ent) défectueux, à condition que le produit soit retourné, port payé,
à Ohaus.

Cette garantie ne s'applique pas, si le produit a été endommagé par accident ou utilisation
incorrecte, exposé à des matériaux radioactifs ou corrosifs, si des corps étrangers ont
pénétré à l'intérieur du produit ou après une maintenance ou modification réalisée par des
intervenants n'appartenant pas à Ohaus. Au lieu de l'envoi en retour en due forme d'une
carte d'enregistrement de la garantie, la période de garantie commence à la date de
l'expédition au revendeur autorisé. Ohaus Corporation ne fournit aucune autre garantie
expresse ou impliquée. Ohaus Corporation décline toute responsabilité pour des dommages
consécutifs.

Comme la législation relative aux garanties diffère d'un état à l'autre et d'un pays à l'autre,
veuillez contacter Ohaus ou votre revendeur local Ohaus pour plus de détails.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SCOUTTM SERIES BALANCES – SKX DE-1

VORSICHT: Lesen Sie alle Sicherheitshinweise vor der Installation und bevor

Sie

eine Verbindungen herstellen oder das Gerät warten. Nichtbeachtung dieser

Hinweise

kann zu Verletzungen und/oder Sachschäden führen. Bewahren Sie

alle Anleitung zum späteren Nachschlagen auf.

1. EINFÜHRUNG

Dieses Handbuch enthält Installations-, Betriebs- und Wartungsanleitung für die Scout SKX

Waagen-Se rien. Bitte lesen Sie das Handbu ch bevor Sie die Waage benutzen.

1.1 Definition von Warnhinweisen und Symbolen

Sicherheitshinweise sind mit Warnhinweisen und Symbolen gekennzeichnet. Diese weisen auf
Sicherheitsprobleme und Warnungen hin. Nichtbeachtung der Sicherheitshinweise kann zu
Verletzungen, Schäden am Gerät, Fehlfunktionen und falschen Ergebnissen führen.

Begriffsbedeutungen

WARNUNG Weist auf eine gefährliche Situation mit mittlerem Risiko hin, die wenn sie

nicht vermieden wird, möglicherweise zu Verletzungen oder Tod führen
kann.

VORSICHT Weist auf eine gefährliche Situation mit geringem Risiko hin, die zu

Schäden am Gerät oder am Eigentum oder zu Verlust von Daten oder

Verletzungen führen kann, wenn sie nicht vermieden wird.
Achtung Wichtige Informationen über das Produkt.
Hinweis Nützliche Informationen über das Produkt.

Warnsymbole

Allgemeine Gefahr Stromschlaggefahr

1.2 Sicherheitsvorkehrungen

x Überprüfen Sie, ob die lokale Netzspannung innerhalb der Bandbreite der

Eingangsspannung liegt, die auf dem Datenetikett des Netzteils aufgedruckt ist.

x Verbinden Sie das Netzteil nur mit einer kompatiblen und geerdeten Steckdose.
x Stellen Sie die Waage nicht so, dass es schwierig ist, das Netzteil von der Steckdose zu

trennen.

x Stellen Sie sicher, dass das Netzkabel nicht zu einem potenziellen Hindernis oder einer

Stolperfalle wird.

x Dieses Gerät ist für den Gebrauch in Gebäuden vorgesehen und sollte nur in trockenen

Räumen betrieben werden.

x Betreiben Sie das Gerät nur unter den in dieser Anleitung angegebenen

Umgebungsbedingungen.

x Betreiben Sie das Gerät nicht in explosionsgefährdeten oder instabilen Umgebungen.
x Lassen Sie die Lasten nicht auf die Waagschale fallen.
x Verwenden Sie nur zugelassenes Zubehör und Peripheriegeräte.
x Nehmen Sie das Gerät vor Reinigungs- und Wartungsarbeiten vom Stromnetz.

x Reparaturen sollten nur von a utorisiertem Personal durchgeführt werden.

2. INSTALLATION

2.1 Installieren der Komponenten

Schauen Sie auf die Abbildungen und Anweisungen unten, um die Komponenten zu
identifizieren und zu sehen, wie Sie diese an Ihre Scout Waage montieren. Alle Komponenten
müssen vor Verwendung der Waage zusammengebaut werden.

Find Quality Products Online at: [email protected]

2.1.1 Lösen der Transportsperre

www.GlobalTestSupply.com

DE-2 SCOUTTM SERIES BALANCES – SKX

Lösen Sie die rote Transportsicherung,
indem
Entriegeln
Uhrzeigersinn

Abbildung

Unterseite

Transport-Verriegelungsanzeige

Verriegelte Position

Entriegelte

Position

Sie den roten Zeiger zum

um 90 Grad gegen den

drehen.

2-1. Transportsicherung

2.1.2 Installieren der Waagschale

Bei Waagen mit einer rechteckigen Waagschale wird diese wie gezeigt auf die Unterplattform
gesetzt und gegen den Uhrzeigersinn gedreht bis sie einrastet. Runde Waagschalen werden
gerade nach unten auf die Unterschale aufgesetzt.

Abbildung 2-2. Waagschalen-Installation

2.2.3 Sicherheitsschlitz

Ein Sicherheitsschlitz befindet sich auf der Rückseite der Waage und ermöglicht, die Waage mit
einem optionalen Kabel und Schlosszubehör zu sichern.

2.3 Stellplatz auswählen

Für eine optimale Leistung sollte die Scout Waage in einer sauberen, stabilen Umgebung
verwendet werden. Verwenden Sie die Waage nicht in Umgebungen mit übermäßiger Zugluft,
mit starken Temperaturschwankungen, in der Nähe von Magnetfeldern oder in der Nähe von
Geräten, die Magnetfelder oder Vibrationen erzeugen.

2.4 Stromversorgung anschließen

Netzadapter Installation

Wenn Batteriestrom nicht benötigt wird, wird zum Betrieb der Waage Wechselstrom verwendet.
Schließen Sie zuerst das Netzteil (mitgeliefert) an der Rückseite der Waage an den
Netzteileingang an, dann erst stecken Sie den Netzstecker in eine Steckdose.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Netzadapter
Eingangsbuchse

Batteriefachdeckel

Schnittstellenanschluss

Eichschalter

Öffnung für Unterflurwägen

Schlitz für Diebstahlsicherung

SCOUTTM SERIES BALANCES – SKX DE-3

Abbildung 2-4. Rück- und Unteransicht der Waage

Batterieinstallation

Setzen Sie die vier "AA" Batterien mit richtiger Polarität ein, so wie es im Batteriefach angezeigt
ist.

Hinweis:
Nach dem Einschalten wird empfohlen, vor der Verwendung die Waage für mindestens 5
Minuten warm werden zu lassen.

2.5 Anfängliche Kalibrierung

Wenn die Waage zum ersten Mal installiert oder an eine andere Stelle bewegt wird, muss sie,
um genaue Wiegeergebnisse zu gewährleisten, kalibriert werden.
Haben Sie die richtigen Kalibriergewichte zur Hand, bevor Sie mit der Kalibrierung beginnen.
Anleitung zur Kalibrierung finden Sie im Abschnitt 3.3 Kalibriervorgang.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DE-4 SCOUTTM SERIES BALANCES – SKX

Primärfunktion
(Kurz

Zero/Ein

Schaltet

Waage

ein.
Wenn

eingeschaltet
Nullstellung

Drucken

Sendet
aktuellen
die
COM
AUTOPRINT
Aus gestellt ist.

Funktion

Initiiert

einen
Anwendungs­modus.

Tara

Eingeben/
deaktivieren
eines

Tara-

Werts.

Sekundärfunktion
(Lange

Zero/Aus

Schaltet

Waage

aus.

Einheiten

Ändert
Wiegeeinheit.

Modus

Ermöglicht

die

Ä

nderung

des

Anwendungsmo
dus.

Menü

Geht

ins
Benutzer­menü.

Menüfunktion
(Kurz

Ja

Akzeptiert
aktuelle Einstellung
auf

Display.

Nein

Geht
nächsten

oder

Menüpunkt.
Lehnt

Einstellung

dem

Display

geht
zur
verfügbaren
Einstellung weiter.

Zurück

Geht

zurück

zum
vorherigen
Menüpunkt.

Beenden

Beendet

das

Benutzerme­nü.

Bricht

die
laufende
Kalibrierung
ab.

3. BETRIEB

3.1 Bedienelemente

Abbildung 3-1. Scout Bedienfeld

TABELLE 3-1. Tastenfunktionen

Taste

drücken)

drücke n)

drücken)

dem

die

die

die

den

Wert an

ausgewählten

:

-Ports, wenn
auf

die

weiter zum

Menü

die aktuelle

auf

ab und

nächsten

Find Quality Products Online at: [email protected]

Hinweise: 1 Kurzes Drücken: Drücken für weniger als 1 Sekunde.

2

Langes Drücken: Drücken und halten für länger als 2 Sekunden.

www.GlobalTestSupply.com

Artikel

Beschreibung

Artikel

Beschreibung

1

Akku-Ladesymbol

7

Zeiger-Symbole

2

Stabiles Gewicht

8

Symbol Kilogramm

3

Negatives Symbol

9

Symbol Pfund: Unze

4

Stabiler Nullwert

10

g/mol Symbol

5

Symbol Nettogewicht

11

G Symbol

6

Symbol Voreingestellte Tara

12

Newton, Bluetooth Symbole

mMeNU

C.A.L

SpaN

--C--

--C--

done

wWeIGH

2

3

4

1

5

6

8

9

10

11

12

7

SCOUTTM SERIES BALANCES – SKX DE-5

Abbildung 3-2. Scout Display

TABELLE 3-2. Display-Symbole

3.2 Waage Ein/Aus

Um die Waage zu aktivieren, drücken und halten Sie die Ein/Zero Aus-Taste für 1 Sekunde.
Die Waage führt einen Anzeigetest durch, zeigt kurz die Software-Version, und geht dann in
den aktiven Wiegemodus.
Um die Waage zu deaktivieren, drücken und halten Sie die Ein/Zero Aus-Taste, bis AUS
angezeigt wird.

3.3 Kalibriervorgang

Wenn die Waage zum ersten Mal betätigt wird, wird eine umfassende Kalibrierung empfohlen,
um genaue Wiegeergebnisse zu gewährleisten. Vor der Durchführung der Kalibrierung stellen
Sie sicher, dass Sie die entsprechenden Kalibriergewichte haben. Vergewissern Sie sich, dass
sich der Eichschalter auf der Position entriegelt befindet.

Drücken und halten Sie Menü bis [m
wird, erscheint auf dem Display [

angezeigt. Drücken Sie Ja, um die Bereichskalibrierung zu beginnen.
[

den Kalibrierungsgewichtswert. Drücken der Nein-Taste schaltet den Wert um. Legen Sie das
angegebene Kalibriergewicht auf die Waagschale. [
gespeichert wird. Das Display zeigt [

kehrt zum vorherigen Anwendungsmodus zurück und ist einsatzbereit.

] wird angezeigt, während der Nullwert gespeichert wird. Als nächstes zeigt das Display

] (Menü) angezeigt wird. Wenn die Taste losgelassen

]. Drücken Sie Ja, um zu akzeptieren. [

] wenn die Kalibrie rung erfolgreich war. Die Waage

] wird angezeigt, während der Wert

] wird danach

3.4 Wiegemodus

Wiegemodus ist die Werkseinstellung.

1. Falls erforderlich, drücken und halten Sie Modus bis [

2. Stellen Sie einen leeren Behälter auf die Schale und drücken Sie auf Tara.

3. Fügen Sie der Schale oder dem Behälter eine Probe hinzu. Das Display zeigt das Gewicht
der Probe.

] (Wiegen) angezeigt wird.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DE-6 SCOUTTM SERIES BALANCES – SKX

SPEC.Gr

Air.wWt

wW.wWt

mMoLE

Clr.mMS

Clr.mMS

Glasbechergestell

Vorbereitung

Luftgewicht

Nassgewicht

3.5 Dichte-Modus

Dieser Modus ermöglicht es einem Benutzer, der das Dichte-Kit verwendet, das spezifische
Gewicht einer Probe zu berechnen. Der Dichte-Modus ist eingeleitet, wenn "G" und die aktuelle
Einheit angezeigt werden.
Die Probe wird in Luft auf dem Haken aufgehängt und anschließend in Wasser gewogen. Die
Formel lautet:

ܶݎ݋ܿ݇݁݊݃݁ݓ݄݅ܿݐ

ܶݎ݋ܿ݇݁݊݃݁ݓ݄݅ܿݐ െ ܰܽݏݏ݃݁ݓ݄݅ܿݐ

Vorbereitung

Bereiten Sie die Waage wie unten links dargestellt vor: Entfernen Sie die Waagschale, bringen
Sie den Haken an und installieren Sie das Glasbechergestell (der Glasbecher wird nicht
mitgeliefert). Drücken Sie dann die Zero/Ein-Taste, um die Waage einzuschalten.

Abbildung 3-3. Dichtemessung

Dichtemessung

1. Drücken und halten Sie Modus bis [S
angezeigt.

2. Hängen Sie wie oben beschrieben die Probe an den Haken und drücken Sie auf Ja, um
den Trockengewichtswert zu speichern. [

3. Hängen Sie die Probe in Wasser und drücken Sie auf Ja, um den Nassgewichtswert zu
speichern. Der Wert des spezifischen Gewichts wird nun angezeigt und "G" blinkt,
während das Symbol Einheit ausgeschaltet ist.

Hinweise: Spezifisches Gewicht hat keine Maßeinheit. Für große Proben empfiehlt es sich,
anstelle der oben gezeigten Anordnung Unterflurwiegen (siehe Seite DE-10) durchzuführen.

] angezeigt wird. [

] wird danach angezeigt.

] wird danach

3.6 Mol Wiegemodus

Um aus jeder Anwendung in den Mol-Wiegemodus zu gelangen, drücken und halten Sie die
Taste Modus bis [
Display [

1. Drücken Sie die Taste Ja , um die gespeicherten Molmasse zu löschen. Drücken Sie die
Taste Nein, um die bestehende Molmasse zurückzurufen. Falls keine Molmasse

gespeichert wurde, wird die [
Molmasse erforderlich.

2. Wenn eine Molmasse gespeichert ist, wird die aktuelle Molmasse angezeigt und blinkt.

3. Drücken Sie die Taste Nein, um mit der Bearbeitung der Molmasse zu beginnen.

5. Drücken Sie die Taste Nein, um die blinkende Ziffer zu erhöhen.

6. Drücken Sie die Zurück-Taste, um den blinkenden Wert zu verringern.

7. Drücken Sie die Taste Ja, um den Wert zu bestätigen und um eine Stelle nach rechts zu rücken.

Hinweise: Wenn die Einstellung den Grenzwert überschreitet, kehrt die Anzeige zu dem

zuvor gespeicherten Wert zurück.
Die linke Zahl kann auf 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, - eingestellt werden. Alle anderen Zahlen
können auf 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 eingestellt werden.
Die verfügbaren Einstellungen reichen von 0,01 bis 999,99.

].

] angezeigt wird. Wenn die Taste Modus losgelassen wird, zeigt das

] Anzeige übersprungen und die Eingabe einer

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

mMoLE

Untermenüs

C.a.l

S.e.t.u.p

M.o.d.e

U.n.i.t

E.n.d

Tastenfunktionen:

Bereich
Lin

Zurücksetzen

Ja/Nein

Filter

Niedrig/Mittel/Hoch

AZT

0,5/1/3/Aus

Stabiler

0.5/1/2//5

Hintergrundbeleuchtung

Aus/Ein/Auto

Auto

acc

Auto

Aus/1/5/10

Zurücksetzen

Ja/Nein

Wiegen:

/ausschalten

Dichte

/ausschalten

Mole

/ausschalten

Zurücksetzen
g
kg
N
oz
Pfund
lb:

oz

Ende

Ende

Ende

Ende

SpaN

LIN

End

Bereich: Durchführen
Linearität:

Durchführen

Kalibrierung beenden: Menü verlassen

Gesperrt

Ungesperrt

No/Back

Lange drücken -

Sie

kommen

ins

Menü

acak

Kurzes Drücken ­Akzeptieren

Kurzes Drücken-

nächste

s

/vorheri

ge

s

Yes

Kurzes Drücken

-

Beenden Menü

SCOUTTM SERIES BALANCES – SKX DE-7

Die Einheit der Molmasse ist g/mol.

Molmasse anzeigen:

Drücken Sie die Funktionstaste, um den vorhandenen Molmassewert für 2 Sekunden anzuzeigen.

Neue Molmasse:

Um eine neue Molmasse einzugeben, halten Sie die Taste Funktion/Modus bis [ m

]

angezeigt wird.

4. MENÜ EINSTELLUNGEN

Das Benutzermenü erlaubt es, die Einstellungen der Waage anzupassen.
Hinweis: Wenn Schnittstellenoptionen installiert sind, können weitere Untermenüs verfügbar
sein. Schauen Sie für zusätzliche Einstellungsinformationen im Handbuch unter Schnittstelle.

4.1 Menüführung

Benutzermenü:

Bereich

Tarieren

Aus/Ein/Ein-

-Aus

Ein­Ein­Ein-

Hinweise: Einige Elemente/Modi sind möglicherweise nicht in allen Modellen verfügbar.

Wenn der Eichschalter in Sperrstellung steht, wird die Kalibrierfunktion ausgeblendet und die
Einheiten werden auf der aktuellen Einstellung gesperrt.

Eichschalter:

4.2 Menü Kalibrierung

Gehen Sie auf dieses Menü, um Kalibrierungen durchzuführen.

Find Quality Products Online at: [email protected]

Bereich [
Initiiert eine Spannenkalibrierung (Null und Waagenhöchstlast)

Linearität [
Initiiert eine Linearitätskalibrierung (Null, Mitte und Höchstlast)

End Cal [
Geht zum nächsten Menü oder zurück zum Anfang des aktuellen Menüs.

]

]

]

www.GlobalTestSupply.com

DE-8 SCOUTTM SERIES BALANCES – SKX

reset

FiltEr

AZt

Stable

b.Light

A.tArE

A.OFF

Zurücksetzen: Nein, Ja
Filter:
Automatische
Stabil:
Hintergrundbeleuchtung:
Auto
Auto
Einstellung beenden: Menü verlassen

4.3 Menü Einstellungen

Gehen Sie in dieses Menü, um die Parameter der Waage einzustellen.

Niedrig, Mittel, Hoch

Nullverfolgung: aus, 0,5d, 1d, 3d

0,5 d,1d, 2d, 5d

aus, ein, Auto

Tara: aus, ein, ein-Acc

-Aus: aus, 1, 5, 10

Hinweis: Fett repräsentiert immer die Standard-Werkseinstellung.
Zurücksetzen [r

Setzen Sie das Einstellungsmenü auf die Werkseinstellungen zurück.
NEIN = nicht zurücksetzen
JA = zurücksetzen

Filter [

]
Stellen Sie die Stärke der Signalfilterung ein.
NIEDRIG = schnellere Stabilisierungszeit mit weniger Stabilität.
MITTEL = normale Stabilität und Stabilisierungszeit
HOCH = größere Stabilität, langsamere Stabilisierungszeit

AZT [

]
Stellen Sie die automatische Nullverfolgungsfunktion ein.
AUS = deaktiviert
0,5d = das Display wird Null beibehalten bis eine Änderung von 0,5 Divisionen pro

Sekunde überschritten wurde.

1d = das Display wird Null beibehalten bis eine Änderung von 1 Division pro Sekunde

überschritten wurde.

3d = das Display wird Null beibehalten bis eine Änderung von 3 Divisionen pro

Sekunde überschritten wurde.

Stabiler Bereich [
Stellen Sie den Betrag ein, den der Messwert variieren darf.
0,5d = 0,5 Waagen-Strichteilung
1d = 1 Waagen-Strichteilung
2d = 2 Waagen-Strichteilungen
5d = 5 Waagen-Strichteilungen

Hintergrundbeleuchtung [
Stellen Sie die Hintergrundbeleuchtungsfunktion ein.
AUS = immer ausgeschaltet
EIN = immer an
AUTO = schaltet sich ein, wenn eine Taste gedrückt wird oder sich das angezeigte
Gewicht verändert.

Hinweis: Bei angeschlossenem Netzteil ist die Hintergrundbeleuchtung immer an.
Auto Tarieren [

Stellen Sie die automatische Tarierfunktion ein.
AUS = Automatisches Tarieren ist deaktiviert
EIN = das erste stabile Bruttogewicht wird tariert

Find Quality Products Online at: [email protected]

EIN-ACC = stabile Bruttolasten werden innerhalb der akzeptierten Grenzwerte tariert (im
Kontrollwiegemodus)

Auto aus [

]

]

]

]

]

www.GlobalTestSupply.com

End

reset

wWeIGH

SPEC.Gr

mMole

End

Zurücksetzen: Nein, Ja
Wiegen:
Dichte:
Mole
Modus

g: aus, ein
kg:
N:
oz:
lb:
lb:oz:
Einheit

SCOUTTM SERIES BALANCES – SKX DE-9

Stellen Sie die automatische Abschaltfunktion ein.
AUS = deaktiviert
1 = schaltet sich nach 1 Minute Inaktivität aus
5 = schaltet sich nach 5 Minuten Inaktivität aus
10 = schaltet sich nach 10 Minuten Inaktivität aus

Einstellung beenden [E

]

Weiter zum nächsten Menü oder zurück zum Anfang des aktuellen Menüs.

4.4 Menümodus

Dieses Menü aktiviert Modi, so dass sie für die Verwendung mit der Modus-Taste zur Verfügung
stehen werden.

aus, ein

aus, ein

: aus, ein

beenden: Menü verlassen

Zurücksetzen [

]
Setzen Sie das Menü Modus auf die Werkseinstellung zurück.
NEIN = Nicht zurücksetzen
JA = Zurücksetzen

Wiegen [

]
Legen Sie den Status fest.
AUS = deaktiviert
EIN = aktiviert

Dichte [

]
Legen Sie den Status fest.
AUS = deaktiviert
EIN = aktiviert

Mol[

]
Setzen Sie den Sub-Modus
AUS = deaktiviert
EIN = aktiviert

Beenden des Modus [

]

Gehen Sie zum nächsten Menü oder kehren Sie zum Anfang des aktuellen Menüs zurück.

4.5 Einheiten Menü

Dieses Menü aktiviert Einheiten so, dass sie mit der Taste Einheiten zugänglich werden. Die
Einheiten müssen im Menü "eingeschaltet" werden, um aktiv zu sein.
Hinweis: Verfügbare Einheiten variieren je nach Modell und lokalen Vorschriften.

aus, ein
aus, ein
aus, ein
aus, ein

Find Quality Products Online at: [email protected]

aus, ein

beenden: Menü verlassen

www.GlobalTestSupply.com

DE-10 SCOUTTM SERIES BALANCES – SKX

Verwenden Sie ein optionales
Schnittstellenverbindungs
entweder
Drucker

Die
Zubehör

RS232,
Bluetooth

Abbildung 4-3. Rückseite der Waage

* Schnittstellen-Kits können nach den örtlichen Bestimmungen variieren.

Unterflurwiegehaken

Unterflurwiegehaken installiert

Unterflurwiegeöffnung

Schnittstellen-

Netzteil-

Sicherheits-

4.6 Zusätzliche Funktionen

Unterflurwiegehaken

Die Scout Waage ist mit einem Unterflurwiegehaken für Unterflurwägungen ausgerüstet.
Die Unterflurwiegehaken befindet sich wie unten gezeigt an der Rückseite der
Batterieabdeckung.
Um diese Funktion zu verwenden, entfernen Sie zum Wiegen die rote Schutzabdeckung
unterhalb der Öffnung.

Achtung: Bevor Sie die Waage drehen, entfernen Sie die Waagschale und

Waagschalenhalterung (falls vorhanden) und stellen Sie die Transportsicherung
auf die Position "verriegelt", um Schäden zu vermeiden.

Abbildung 4-2. Wiegen unterhalb

Die Waage kann mit Laborständern oder einer anderen geeigneten Methode gestützt werden.
Stellen Sie sicher, dass die Waage eben und sicher steht, und dass die Transportsicherung
freigegeben wurde. Schalten Sie die Waage ein, dann verwenden Sie eine Schnur oder einen
Draht, um die Gegenstände zu befestigen, die gewogen werden sollen.

Abbildung 4-3. Unterflurwiege-Anwendung

Anschließen der Schnittstelle

-Kit, um die Waage

mit einem Computer oder einem

zu verbinden.

folgenden Schnittstellen-Kits sind als

erhältlich:

Find Quality Products Online at: [email protected]

USB Host, USB-Gerät, Ethernet,

®*

.

Bluetooth® Warenzeichen und Logos sind eingetragene Warenzeichen der Bluetooth SIG,
Inc. und die Verwendung dieser Marken durch OHAUS erfolgt unter Lizenz.

www.GlobalTestSupply.com

buchse

buchse

Schlitz

SCOUTTM SERIES BALANCES – SKX DE-11

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät während der Reinigung

von

der Stromversorgung.

Symptom

Mögliche Ursache

Lässt sich nicht
einschalten

Zur

Schlechte Genauigkeit

Unsachgemäße Kalibrierung
Instabiles Umfeld

Kann nicht kalibrieren

Sicherheitsschalter in Verriegelungsposition

EErr 88.1

Gewicht überschreitet den zulässigen Nullbereich.

EErr 88.2

Gewicht unterschreitet den zulässigen Nullbereich.

EErr 88.3

Überlast (Gewicht übersteigt die Nennkapazität)

EErr 88.4

Unterlast (Waagschale entfernt)

EErr 88.5

Tara außerhalb des Bereichs

EErr 88.6

Angezeigter Wert >999999 (möglich im Modus Summieren)

rref.err

Stückzählen oder Prozentfehler - Probengewicht <1d. Waage zeigt
Fehler, beendet dann Stückzählung oder geht auf [C

Clr.APU].

Lo.ref

Prozent Referenzgewicht oder APW ist für genaue Ergebnisse zu
niedrig

CAL E

Kalibrierung gescheitert.

USB.Err

Kann Menüs und Anwendungsdateien auf USB-Medium nicht finden.

5. INSTANDHALTUNG

5.1 Reinigung

Das Gehäuse kann wenn nötig mit einem feuchten Tuch und einem milden Reinigungsmittel
gereinigt werden.

Achtung: Verwenden Sie keine Lösungsmittel, Chemikalien, Alkohol, Ammoniak
oder Scheuermittel, um damit das Gehäuse oder Bedienfeld zu reinigen.

5.2. Fehlerbehebung

In der folgenden Tabelle finden Sie die am häufigsten auftretenden Probleme und ihre
möglichen Ursachen sowie Lösungsmöglichkeiten.
Wenn das Problem weiterhin besteht, wenden Sie sich an OHAUS oder Ihren autorisierten
Händler.

TABELLE 5-1.

Waage gelangt kein Strom

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DE-12 SCOUTTM SERIES BALANCES – SKX

BESCHREIBUNG

Artikelnummer

BESCHREIBUNG

Artikelnummer

RS232-Kit

30268982

Stapel-Kit, x1

30268988

USB-Host Kit

30268983

Spezifisches Gewicht-Kit

30269020

USB-Gerät Kit

30268984

Hilfsanzeige-Kit

30269019

Bluetooth-Kit*

30268985

Tragetasche

30269021

Ethernet-Kit

30268986

Arbeitsschutzabdeckung

30269022

Stapel-Kit, x6

30268987

Drucker und Kabel

Kontakt OHAUS

SKX422

SKX1202

SKX2202

SKX421

SKX621

SKX2201

SKX6201

SKX8200

Wiederholbark eit
(Std. Bez.) (g)

Linearitätskalibrierungsmassen

100,

200 g

200,

400 g

300,

600 g

500 g,

1 kg

1 kg,

2 kg

200,

400 g

300,

600 g

1 kg,

2 kg

3 kg, 6 kg

4 kg,

8 kg

120
Stunden

80
Stunden

120
Stunden

Spezifizierter
Temperaturbereich

170 x 140 mm

Ø 120

202 x 222 x

5.4 Zubehör

TABELLE 5-2. ZUBEHÖR

Hinweis: *Bluetooth-Kit ist nur in bestimmten Regionen und gemäß der örtlichen Bestimmungen verfügbar.

6. TECHNISCHE DATEN

Die technischen Daten gelten unter den folgenden Umgebungsbedingungen:
Nur im Innenbereich verwenden
Betriebstemperaturbereich: +5 ° C bis +40 ° C
Relative Luftfeuchtigkeit: 10% bis 80% bei 31 ° C, linear abnehmend bis 50% bei 40 ° C, nicht
kondensierend
Höhe: Bis zu 2000 m
Stromversorgung: Wechselstromadapter Eingang 100-240V 50/60 Hz und Ausgang 5V DC 1 A
oder 4 AA-Batterien
Verschmutzungsgrad: 2
Hauptversorgungsspannungsschwankungen: bis zu ± 10% der Nennspannung

6.1 Spezifikationen

Modell SKX123 SKX222

Kapazität (g) 120 220 420 620 1200 2200 420 620 2200 6200 8200
Ablesbarkeit (g) 0.001 0.01 0.01 0.01 0.01 0.01 0.1 0.1 0.1 0.1 1

Linearität (g) 0.003 0.01 0.01 0.02 0.03 0.03 0.1 0.1 0.1 0.2 1
Bereichskalibrierungsmassen*

50, 100 g

Stabilisierungszeit 1.5 1 1.5 1
Konstruktion ABS-Gehäuse und 304 Edelstahl-Waagschale
Windschutz Ja Nein
Tarierbereich Volle Kapazität durch Subtraktion
Wiegeeinheiten** g, kg, N, oz, lb, lb : oz
Anwendungsmodi Wägen, Dichteb estimmung, Molwiegen

Akkubetriebszeit (bei 20 ° C)

Lagerbedingungen -20 ° C bis +55 ° C bei 10% bis 90% Relative Luf tfeuchtigkeit, nicht k ondensierend
Kommunikation RS232, USB-Ger ät, Ethernet, Bluetooth***, USB Host (alle als Zubehör erhältlich)

Anzeigetyp Hintergrund beleuchtete LCD: 6-stelliges 7-S egment mit weißer LED Hi ntergrundbeleuchtun g
Displaygröße 20 mm / 0,78 Zoll Ziffern

80 Stunden

TABELLE 6-1. TECHNISCHE DATEN

SKX622

0.002 0.01 0.01 0.01 0.02 0.02 0.1 0.1 0.1 0.1 1

100 g 200 g 200 g 300 g 1 kg 2 kg 200 g 300 g

80 Stunden 120 Stunden

+10 ° C bis +40 ° C bei 10% bis 80% Relative Luftfeuchtigkeit, nicht kondensierend

2 kg 5 kg 8 kg

Waagschalengröße (B x T) Ø 93mm Ø 120 mm

Geräteabmessungen

Find Quality Products Online at: [email protected]

103 mm

www.GlobalTestSupply.com

202 x 224 x 54 mm

mm

170 x 140 mm

Model

SKX6201

SKX8200

Gramm (g)

120 x 0.001

220 x 0.01

420 x 0.01

620 x 0.01

1200 x 0.01

2200 x 0.01

2200 x 0.1

6200 x 0.1

8200 x 1

Kilogramm (kg)

1.2 x 0.00001

2.2 x 0.00001

2.2 x 0.0001

6.2 x

0.0001

8.2 x 0.001

Newton (N)

1.17679 x

0.00001

2.1574 x

0.0001

4.1188 x

0.0001

6.0801 x

0.0001

11.7679 x

0.0001

21.5744 x

0.0001

4.119 x 0.001

6.080 x 0.001

21.574 x

0.001

60.801 x

0.001

80.41 x 0.01

Unze (oz)

4.23290 x

0.00005

7.7600 x

0.0005

14.8150 x

0.0005

21.8700 x

0.0005

42.3290 x

0.0005

77.6030 x

0.0005

14.815 x

0.005

21.870 x

0.005

77.600 x

0.005

218.700 x

0.005

289.25 x 0.05

Pfund (lb)

1.36690 x

0.00005

2.64555 x

0.00005

4.85020 x

0.00005

1.3670 x

0.0005

4.8500 x

0.0005

13.6685 x

0.0005

18.080 x

0.005

Pfund: Unze (lb: oz)

1lb:5.8700oz

x 0.0005oz

2lb:10.3290oz

x 0.0005oz

4lb:13.6030oz

x 0.0005oz

1lb:5.870oz

x 0.005oz

4lb:13.600oz

x 0.005oz

13lb:10.700oz

x 0.005oz

18lb:1.25oz

x 0.05oz

Modell A B C

mit Windschutz

202 mm

222 mm

103 mm

ohne Windschutz

202 mm

224 mm

54 mm

Kennzeichnung

Standard

Dieses Produkt entspricht den geltenden harmonisierten Normen der
EU

2014/35/EU

(LVD)

im
Internet
http://dmx.ohaus.com/WorkArea/showcontent.aspx?id=4294975717

SCOUTTM SERIES BALANCES – SKX DE-13

Versandabmessungen
(B x T x H)

Nettogewicht 1 kg
Versandgewicht 1,6 kg

300 x 250 x 129 m m

Hinweis:
* Kalibriergewichte sind bei Modellen bis 620g Kapazität in bestimmten Regionen im Lieferumfang
enthalten.
** Verfügbare Wiegeeinheiten, An wendungsmodi und optionale Sch nittstellenkits variieren abhängig von örtlichen
Vorschriften.
*** Bluetooth Installati onssatz ist nur in bestimmten Regionen nach den örtlichen Vorschriften
verfügbar.

Kapazität und Ablesbarkeit

l SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201

/ / / /

/ / /
/ / /

420 x 0.1 620 x 0.1

/ /

/
/

6.2 Zeichnungen

6.3 Normenkonformität

Abbildung 7.1 Abmessungen

Konformität mit den folgenden Normen wird durch die entsprechende Markierung auf dem
Produkt angezeigt.

-Richtlinien 2011/65/EU (RoHS), 2014/30/EU (EMV),

Find Quality Products Online at: [email protected]

und 2014/31/EU (NAWI). Die EU-Konformitätserklärung ist

unter

www.GlobalTestSupply.com

DE-14 SCOUTTM SERIES BALANCES – SKX

verfügbar.
EN 61326

CAN/CSA
UL

VERFÜGUNG

In Übereinstimmung mit der europäischen Richtlinie 2002/96/EG für Elektro­und Elektronik

-

Altgeräte (WEEE) darf dieses Gerät nicht mit dem Hausmüll
entsorgt werden. Dies gilt auch für Länder außerhalb der EU, nach deren
jeweiligen speziellen

Anforderungen.

-1

-C22.2 No. 61010-1

Std. No. 61010-1

Wichtiger Hinweis für geeichte Waagen in der EU

Wenn die Waage im Handel oder in gesetzlich kontrollierten Anwendungen verwendet wird,
muss sie eingestellt, geeicht und verplombt werden entsprechend der lokalen Regulierungen
über Gewichte und Maße. Der Käufer haftet dafür, dass alle gesetzlichen Anforungen erfüllt
sind.
Wägeinstrumente, die am Herstellungsort verifiziert werden, tragen diese Marke auf dem
Datenschild.

Bei Wägeinstrumenten, die in zwei Phasen verifiziert werden müssen, befindet sich auf dem
Schild keine Zusatzmarkierung. Die zweite Phase der anfänglichen Verifizierung muss durch
nationale Behörden für Maße u. Gewichte durchgeführt werden.
Falls der Gültigkeitszeitraum der Verifizierung durch nationale Vorsc hriften eingeschränk t wird,
muss der Benutzer des Wägeinstruments die Neuverifizierungsfrist streng einhalten und die
entsprechenden Behörden für Maße und Gewichte informieren.
Der Käufer muss seine lokalen Behörden für Maße und Gewichte anfragen, wenn er die
Anforderungen nicht kennt, da sie vom Land zu Land unterschiedlich sind.

Bitte entsorgen Sie dieses Produkt gemäßden örtlichen Bestimmungen bei einer
ausgewiesenen Sammelstelle für elektrische und elektronische Geräte. Wenn Sie
irgendwelche Fragen haben, kontaktieren Sie bitte die zuständige Behörde oder den
Händler, bei dem Sie dieses Gerät erworben haben.

Sollte dieses Gerät an andere Parteien (für private oder berufliche Nutzung) übergeben
werden, muss der Inhalt dieser Verordnung ebenfalls weitergegeben werden.

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt gemäß Teil 15 der FCC-Bestimmungen die Grenzwerte
für ein Gerät der Klasse B. Diese Grenzwerte sollen in einer Wohnumgebung einen

Find Quality Products Online at: [email protected]

angemessenen Schutz gegen störende Interferenzen gewährleisten. Dieses Gerät erzeugt und
verwendet Hochfrequenzenergie und wenn es nicht in Übereinstimmung mit den Anweisungen
installiert und verwendet wird, kann es Störungen des Funkverkehrs verursachen. Es gibt

www.GlobalTestSupply.com

SCOUTTM SERIES BALANCES – SKX DE-15

jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Falls
dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, die mittels Ein- und
Ausschalten des Gerätes dieses als Störquelle vermuten lassen, sollte der Benutzer versuchen,
die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

- Richten Sie die Empfangsantenne anders aus.

- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

- Schließen Sie das Gerät an eine andere, vom Stromkreis des Empfängers unabhängige
Steckdose an.

- Bitten Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe.

Industriehinweis für Kanada

Dieses Klasse B Digitalgerät ist konform mit dem kanadischen ICES-003.

ISO 9001 Registrierung

Ohaus Corporation, USA wurde 1994 von BureauVeritas Quality International (BVQI) die ISO
9001 Zertifizierung verliehen. Die Zertifizierung bestätigt, dass das
Qualitätsmanagementsystem von Ohaus die Anforderungen für den ISO 9001 Standard erfüllt.
Am 21 Juni 2009 wurde Ohaus Corporation, USA für den ISO 9001:2008 Standard erneut
zertifiziert.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DE-16 SCOUTTM SERIES BALANCES – SKX

BESCHRÄNKTE GARANTIE

Ohaus gewährt für Produkte ab Datum der Auslieferung und über die Dauer der Garantiezeit
eine Garantie auf die Freiheit von Material- und Herstellungsmängeln. Während der
Garantiezeit repariert oder ersetzt Ohaus wahlweise alle Komponenten, die Defekte aufweisen,
kostenlos unter der Voraussetzung, dass das Produkt freigemacht an Ohaus zurückgesendet
wird.
Diese Garantie ist ungültig, wenn das Produkt versehentlich oder missbräuchlich beschädigt
oder radioaktiven oder zersetzenden Stoffen ausgesetzt wurde, Fremdstoffe ins Innere des
Produktes eingedrungen sind, oder wenn der Defekt aus einer nicht von Ohaus durchgeführten
Modifikation oder Serviceleistung resultiert. Falls keine ausgefüllte Garantiekarte vorliegt,
beginnt die Garantiezeit mit dem Datum der Auslieferung an den autorisierten Händler. Darüber
hinaus gewährt Ohaus Corporation weder eine ausdrückliche noch eine implizierte Garantie.
Ohaus Corporation haftet nicht für Folgeschäden.
Da die gesetzlichen Rahmenbedingungen zur Garantie von Staat zu Staat unterschiedlich sind
bitten wir Sie, Ohaus oder Ihren örtlichen Ohaus Händler für genauere Informationen zu
kontaktieren.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

PRECAUZIONE: Leggere tutti gli avvertimenti di sicurezza prima di installare,
eseguire collegamenti o manutenzione di questa attrezzatura. Il mancato
ris

petto di questi avvertimenti potrebbe causare lesioni personali e/o

danneggiamenti ai beni. Tenere tutte le istruzioni per futuri riferimenti.

1. INTRODUZIONE

Il presente Manuale contiene istruzioni per l’installazione, il funzionamento e la manutenzione

per le Bilance di Serie Scout SKX. Si prega di leggere il Manuale completamente prima di
utilizzare la bilancia

1.1 Definizione dei Segnali di Avvertimento e Simboli

Le note di Sicurezza sono segnate con parole di segnali e simboli di avvertimento. Queste
mostrano problemi di sicurezza e di avvertimenti. Ignorando le note di sicurezza può risultare in
lesioni personali, danneggiamenti allo strumento, malfunzioni e risultati falsi.

Parole di Segnali

AVVERTIMENTO Per situazioni pericolose con medio rischio, possibilmente risultanti
PRECAUZIONE Per situazioni pericolose con basso rischio, risultanti in

Attenzione Per informazioni importanti sul prodotto.
Nota Per informazioni utili sul prodotto.

Simboli di avvertimento

Pericolo Generale Pericolo di Scossa Elettrica

1.2 Precauzioni di Sicurezza

.

con lesioni o morte, se non evitate.
danneggiamenti al dispositivo o ai beni o nella perdita dei dati, o

lesioni, se non evitate.

x Controllare che l’alimentazione elettrica CA locale sia entro la gamma di tensione

d’ingresso stampata sull’etichetta dei dati dell’adattatore CA.

x Collegare solamente l’adattatore CA a un’uscita di messa a terra elettrica compatibile.
x Non collocare la bilancia in modo che sia difficile di scollegare l’adattatore CA dal recipiente

dell’alimentazione elettrica.

x Assicurarsi che il cavo dell’alimentazione elettrica non dovesse essere un potenziale

ostacolo o un pericoloso inciampo.

x Questa attrezzatura è intesa per uso interno e dovrebbe essere utilizzata solamente in

luoghi asciutti.

x Utilizzare l’attrezzatura solamente sotto condizioni ambientali specificate nelle istruzioni

dell’utente

x Non utilizzare l’attrezzatura in ambienti pericolosi o instabili.
x Non far cadere il piatto di pesata della bilancia.
x Utilizzare solamente accessorie e periferiche approvati.
x Scollegare l’alimentazione elettrica dall’attrezzatura prima di pulirla o di eseguire revisione.

x La revisione deve essere eseguita da personale autorizzato.

2. INSTALLAZIONE

2.1 Installazione dei Componenti

Fare riferimento alle illustrazioni e istruzioni qui di seguito per identificare e montare la vostra
bilancia Scout con i propri componenti. Tutti i componenti devono essere assemblati prima di
utilizzare la bilancia.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Liberare il blocco trasporto rosso girando
il puntatore rosso di 90 gradi in senso
antiorario per sbloccare.

Figura 2

Sottopiattaforma

Puntatore di

Posizione

Posizione
Sbloccata

2.1.1 Liberare il Blocco Spedizione

-1. Blocco Trasporto

2.1.2 Installazione del piatto di pesata della bilancia

Nelle bilance con piatto di pesata rettangolare, questo è posto sulla sotto-piattaforma come
mostrato e ruotato in senso antiorario finché si blocchi. Piatti di pesata tondi sono posti
direttamente sul sottopiatto di pesata.

Figura 2-2. Installazione del piatto di pesata

2.2.3 Fessura di Sicurezza

Esiste una fessura di sicurezza nel retro della bilancia consentendo alla stessa di essere fissata
con una corda a scelta e accessorio di bloccaggio.

2.3 Selezionare la Posizione

Per un miglior rendimento, la bilancia Scout deve essere utilizzata in un pulito e stabile

ambiente. Non utilizzare la bilancia in ambienti con eccessive correnti d’aria, con rapidi

cambiamenti di temperatura, presso campi magnetici o presso attrezzature che generano campi
magnetici, o vibrazioni.

2.4 Collegamento all’Alimentazione

Installazione dell’Adattatore CA

L’alimentazione elettrica CA è utilizzata per alimentare la bilancia quando l’alimentazione
elettrica della batteria non è richiesta. In primo luogo, collegare l’Adattatore CA (fornito)
all’ingresso del connettore di alimentazione dell’Adattatore nel retro della bilancia e quindi

Find Quality Products Online at: [email protected]

collegare la spina CA a una presa elettrica.

www.GlobalTestSupply.com

Ingresso del connettore di

alimentazione dell’Adattatore CA

Coperchio del Compartimento
della

Batteria

Collegamento

d’

Interfaccia

Coperchio

dell’Interruttore

di Sicurezza

Coperchio del Peso
Sotto il Buco

Fessura di Sicurezza (Fessura di
blocco Anti.Furto)

BILANCE SERIE SCOUT

TM

- SKX IT-3

Figura 2-3. Vista Retro e Sotto la bilancia

Installazione della Batteria

Installare le quattro batterie “AA” con polarità come mostrato nel compartimento della batteria

Nota:
Dopo l'accensione, si consiglia di lasciare che il caldo bilancia per almeno 5 minuti prima di
utilizzarlo.

2.5 Calibrazione iniziale

Quando la bilancia è installata per la prima volta, e quando è spostata in un’altra posizione,

deve essere calibrata per assicurare precisi risultati di pesata.
In alternativa, le bilance possono essere calibrate con masse esterne.

Bisogna avere le masse di calibrazione appropriate disponibili prima d’iniziare la calibrazione.

Fare riferimento alla Sezione Calibrazione per la procedura delle masse e calibrazione

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Pulsante

Funzione Primaria
(Premuta Breve)

Zero/Acceso

Accende la
bilancia.

Se la bilancia è
Accesa, imposta
Zero.

Stampa

Invia il valore attuale
ai portali COM
selezionati se
AUTOSTAMPA sia
impostata a Spento.

Funzione

Inizia un modo
d’applicazione.

Tara

Invia/cancella
un valore di
tara.

Funzione Secondaria
(Premuta Lunga)

Zero/Spento

Spegne la bilancia.

Unità

Cambia l’unità di

pesata

Modo

Consente di
cambiare

il
modo
d’applicazione

Menù

Invia il menu
Utente.

Funzione Menù
(Premuta Breve)

Si

Accetta

l’impostazione

attuale sul display.

No

Avanza al prossimo
menù o menù
oggetto.

Respinge

l’impostazione

attuale sul display e
avanza alla
successiva
impostazione
disponibile.

Indietro

Si Sposta
Indietro al
precedente
menù oggetto.

Uscita

Esce dal menù
Utente.

Interrompe la
calibrazione in
corso

3. OPERAZIONE

3.1 Comandi

Figura 3-1. Panello di Controllo Scout

TAVOLA 3-1. Pulsante delle Funzioni

Find Quality Products Online at: [email protected]

Print Units = Unità di Stampa Function Mode = Modo di Funzione Tare Menu = Menù di Tara

Nota:

2

1

Premuta Breve: Premere per meno di 1 secondo.

Premuta Lunga: Premere e mantenere premuto per più di 2 secondi.

www.GlobalTestSupply.com

Oggetto

Descrizione

Oggetto

Descrizione

1

Simbolo carica batteria

7

Simboli Puntatori

2

Simbolo peso stabile

8

Simboli Kilogrammo, grano

3

Simbolo negativo

9

Simboli Libbra, Oncia, Libbra:Oncia

4

Simbolo Centro dello Zero

10

Simbolo g/mol

5

Simbolo NETTO

11

Simbolo G

6

Simbolo Tara predefinita

12

Simboli Newton, Bluetooth

mMeNU

C.A.L

SpaN

--C--

--C--

done

wWeIGH

2

3

4

1

5

6

8

9

10

11

12

7

BILANCE SERIE SCOUT

TM

- SKX IT-5

Figura 3-2. Display della Scout

TABLE 3-2. Simboli di Display

3.2 Accendere/Spegnere la Bilancia

Per accendere la bilancia, premere e trattenere il pulsante Acceso/Zero Spento per 1 secondo.
La bilancia esegue un test del display, momentaneamente visualizza la versione software, e
quindi invia il modo di pesata attivo.
Per spegnare la bilancia, premere e trattenere il pulsante Acceso/Zero Spento finché viene
visualizzato SPENTO.

3.3 Funzionamento Calibrazione

Quando la bilancia è utilizzata per la prima volta, si raccomanda una calibrazione del campo per
assicurare precisi risultati di pesata. Assicurarsi di avere gli appropriati pesi di calibrazione
prima di eseguire la calibrazione e che l’Interruttore di Sicurezza sia impostato alla posizione di
sblocco.

Premere e trattenere il Menù finché il [m
liberato, il display mostrerà [

Premere Si per iniziare la calibrazione del campo.
[

il valore del peso di calibrazione. Premere il tasto No per attivare il valore. Porre la specificata
massa di calibrazione sul piatto di pesata della bilancia. [
lettura zero viene memorizzata. Il display mostrerà [

successo. La bilancia ritorna al precedente modo d’applicazione ed è pronta da utilizzare.

] sarà visualizzato mentre la lettura zero viene memorizzata. Di seguito, il display mostra

]. Premere Si per accettare. [

] (Menù) sia visualizzato. Quando il pulsante è

] sarà quindi mostrato.

] sarà visualizzato mentre la

] se la calibrazione avesse avuto

Find Quality Products Online at: [email protected]

3.4 Modo di Pesata

Questo modo è l’impostazione predefinita della fabbrica.

1. Se necessario, premere e trattenere Modo fin c h é [

2. Se necessario, porre un recipiente vuoto sul piatto di pesata della bilancia e premer Tara.

3. Aggiungere il campione sul piatto di pesata della bilancia oppure sul recipiente. Il display
mostra il peso del campione.

] (Pesare) è visualizzato.

www.GlobalTestSupply.com

SPEC.Gr

wW.wWt

mMoLE

Clr.mMS

Clr.mMS

Supporto bicchiere

Preparazione

Peso bagnato

Peso in aria

3.5 Modo di Densità

Questo modo consente all’utente di calcolare il peso specifico di un campione nell’utilizzare il kit
della densità. Modo di Densità è stato iniziato quando “G” e l’attuale unità sono visualizzati

Il campione è pesato in aria sospesa dal gancio e quindi pesato in acqua. La formula è;

݌݁ݏ݋ݏ݁ܿܿ݋ െ ݌݁ݏ݋ܾܽ݃݊ܽݐ݋

Preparazione

Preparare la bilancia come mostrato qui di seguito. Rimuovere il piatto di pesata della bilancia
inserire il gancio e installare il supporto del bicchiere (non fornito). Quindi premere il pulsante
Zero/Acceso per accendere la bilancia.

݌݁ݏ݋ݏ݁ܿܿ݋

Figura 3-3. Impostazione della Densità

Impostazione della densità

1. Premere e trattenere Modo finché [S

] sia visualizzato. [Air.wWt] sarà quindi

visualizzato.

2. Porre il campione sul gancio come descritto qui sopra. Premere Si per memorizzare il
valore del peso secco. [

] sarà quindi visualizzato.

3. Sospendere il campione in acqua. Premere Si per memorizzare il valore del peso

bagnato. Il valore del peso specifico è ora visualizzato e “G” lampeggia mentre l’icona
dell’unità è spento

Nota: Il peso specifico non ha unità di misurazione.

Per grandi campioni si raccomanda di utilizzare la pesata sotto la caratteristica invece del

gancio.

3.6 Modo di Pesata Molare

Per inviare il modo di Pesata Molare da qualsiasi modo d’applicazione, premere e trattenere il

tasto Modo finché [
[

].

1. Premere il tasto SI per cancellare la Massa Molare memorizzata. Premere il tasto NO per
richiamare l’esistente Massa Molare. Se nessuna Massa Molare sia stata memorizzata, il

[

2. Se dovesse esistere una Massa Molare memorizzata, l’attuale Massa Molare sarà
visualizzata e lampeggiante.

3. Premere il tasto No per iniziare la modifica della Massa Molare.

5. Premere il tasto No per incrementare la cifra lampeggiante.

6. Premere il tasto Indietro per diminuire la cifra lampeggiante.

7. Premere il tasto Si per accettare il valore e spostarsi di una cifra verso la destra

] display è tralasciato e l’invio di una Massa Molare è richiesta.

] sia visualizzato. Quando il tasto Modo è liberato, il display mostra

Nota: Se le impostazioni dovessero eccedere il limite, il display ritorna al valore memorizzato

in precedenza.

Il numero più a sinistra può essere impostato a 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,-. Tutti gli altri

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

mMoLE

Sottomenù

C.a.l

S.e.t.u.p

M.o.d.e

U.n.i.t

E.n.d

Menù Oggetti dell’Utente

Campo
Lin

Reimpostare

Si/No

Filtrare

Basso/Medio/Alto

AZT (Tracc. Autom.
di Zero)

0,5/1/3/Spento

Gamma Stabile

0,5/1/2//5

Retroilluminazione

Spento/Acceso/Auto

Auto

Spento/Acceso/Acceso-

acc

Auto Spento

Spento/1/5/10

Reimposta

Si/No

Pesata

Acceso/Spento

Densità

Acceso/Spento

Molare

Acceso/Spento

Reimposta
g
kg
N
oz
lb
lb:oz

Fine

Fine

Fine

Fine

No/Back

Premuta lunga -

Inviare

ù

k

Premuta corta -

Acce

Premuta corta –
Vai al
Succ/preced.

Yes

Uscire

re

Premuta corta –
Menu di Uscita

BILANCE SERIE SCOUT

TM

- SKX IT-7

numeri possono essere impostati a 0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
Le impostazioni medie sono dal 0,01 al 999,99.
L’unità della Massa Molare è g/mol.

Display della Massa Molare:

Premere il tasto Funzione per visualizzare l’esistente valore della Massa Molare 2 secondi.

Nuova Massa Molare:

Per inviare una nuova Massa Molare premere e trattenere il tasto Funzione/Modo finché

[m

] sia vis ualizzato.

4. MENU SETTINGS

The User Menu allows the customizing of balance settings.
Nota: Additional Sub-Menus may be available if Interface Options are installed. See Interface
User Manual for the additional setting information.

4.1 Menù di Navigazione

Menù Utente:

men

ttare

Tara

Nota: Alcune Unità/Modi potrebbero non essere disponibili in tutti i modelli.

Quando l’Interruttore di Sicurezza è nella posizione bloccata, la funzione Calibrazione è
nascosta e le Unità sono bloccate all’attuale impostazione.

Interruttore di Sicurezza:

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Span

LIN

End

reset

FiltEr

AZt

Stable

Campo: Esegui
Linearità:
Fine della Calibrazione:

Menù di Uscita

Reimpostare no, si
Filtro
Monitoraggio Zero Automatico:
Stabile:
Retroilluminazione:
Tara Automatica:
Spento Automatico:
Fine dell’Impostazione: Uscita dal menù

4.2 Menù di Calibrazione

Inviare il presente menù per eseguire calibrazioni.

Esegui

Campo [S

]

Inizia una procedura di calibrazione del campo (zero e campo)
Lin [

]

Inizia una procedura di calibrazione lineare (zero, punto mediano e campo).
Fine Cal [

Avanzare al menù successivo o tornare in cima del menù attuale.

]

4.3 Menù di Impostazione

Inviare il presente menù per impostare i parametri della bilancia.

Basso, Medio, Alto

spento, 0.5d, 1d, 3d

0,5d, 1d, 2d, 5d

spento, on, auto

spento, acceso, acceso-acc

spento, 1, 5, 10

Nota: Il grassetto rappresenta sempre il valore predefinito dalla fabbrica.
Reimpostare [

Predefinire il menù di reimpostazione a quelli predefi niti dalla fabbrica.
NO = non reimpostare
SI = reimpostare

Filtro [

]
Impostare la quantità di segnali di filtraggio.
BASSO = meno stabilità, tempo di stabilizzazione più veloce
MEDIO = stabilità normale, tempo di stabilizzazione
ALTO = più grande stabilità, tempo di stabilizzazione più lento

AZT [

]
Impostare il funzionamento di Tracciabilità Automatica di Zero.
SPENTO = disabilitato

0,5d = il display tratterà lo zero finché un cambiamento di 0,5 divisioni per secondo sia
1d = il display tratterà lo zero finché un cambiamento di 1,0 divisione per secondo sia
3d = il display tratterà lo zero finché un cambiamento di 3,0 divisioni per secondo sia

Gamma Stabile [
Impostare la quantità di lettura che può variare mentre il simbolo di stabilità rimane acceso.

Find Quality Products Online at: [email protected]

0,5d = 0,5 divisione bilancia
1d = 1 divisione bilancia
2d = 2 divisioni bilancia
5d = 5 divisioni bilancia

]

stato ecceduto.
stato ecceduto.
stato ecceduto.

]

www.GlobalTestSupply.com

b.Light

A.tArE

A.OFF

End

reset

wWeIGH

spec.Gr

mMole

End

Reimpostare: no, si
Pes
Densità:
Mol
Fine di Modo:

BILANCE SERIE SCOUT

TM

- SKX IT-9

Retroilluminazione [b

]
Imposta funzionalità della retroilluminazione.
SPENTO = sempre spento
ACCESO = sempre acceso
AUTOMATICO = si accende quando un pulsante è premuto o se il peso visualizzato cambia.

Nota: Quando collegato con l’alimentatore, la retroilluminazione è sempre accesa.
Auto Tara [

]

Imposta il funzionamento della tara automatica.
SPENTO = La tara automatica è disabilitata
ACCESO = Il primo peso lordo stabile è tarato
ACCESO -ACC = i lordi carichi stabili entro i limiti accettabili sono tarati (in modo di
controllo pesata)

Automatico spento [

]
Imposta il funzionamento del spegnimento automatico.
SPENTO = disabilitato
1 = alimentazioni spente dopo 1 minuto di inattività
5 = alimentazioni spente dopo 5 minuti di inattività
10 = alimentazioni spente dopo 10 minuti di inattività

Impostazione di Fine [

]

Avanzare al menù successivo o ritornare in cima all’attuale menù.

4.4 Modo di Menu

Questo menu attiva i modi in maniera da essere disponibili per essere utilizzabili con il pulsante
Modo.

o: spento, acceso

Reimpostare [
Reimpostare il menù di Modo alle impostazioni di fabbrica.
NO = non reimpostare
SI = reimpostare

Peso [
Impostare lo stato.
SPENTO = disabilitato
ACCESO = abilitato

Densità [
Impostare lo stato:
SPENTO = disabilitato
ACCESO = abilitato

spento, acceso

are: spento, acceso

Uscita dal menù

]

]

]

Molare[

]
Impostare il sotto-modo
SPENTO = disattivato
ACCESO = attivato

Avanzare al menu successivo o tornare in cima dell’attuale menù.

Find Quality Products Online at: [email protected]

Fine del Modo [

]

www.GlobalTestSupply.com

g: spento, acceso
kg:
N
oz:
lb:
lb:

Fine dell’Unità:

Pesata Sotto il Gancio

Pesata Sotto il Gancio installato

Apertura della pesata di sotto

4.5 Menù di Unità

Questo menù attiva unità in modo che saranno accessibili con il pulsante Unità. Le unità nel

menù devono essere “accese” per essere attive.

Nota: Le unità disponibili variano secondo il modello e i regolamenti locali.

spento, acceso

: spento, acceso

spento, acceso
spento, acceso

oz: spento , acceso

Uscita dal menù

4.6 Caratteristiche Supplementari

Pesata Sotto il Gancio

La Bilancia Scout è equipaggiata con una peseta sotto il gancio per pesare sotto la bilancia.
La peseta sotto il gancio è localizzata nel lato retro del coperchio della batteria come mostrato
qui di seguito.
Per utilizzare tale caratteristica, rimuovere il sottostante coperchio rosso di protezione per
l’apertura della pesata di sotto

Attenzione: Prima di capovolgere la bilancia rimuovere il Piatto di Pesata della
Bilancia e il Piatto di Sostegno (se dovesse essere presente) e capovolgere il blocco
trasporto nella posizione di “bloccaggio” per prevenire danneggiamenti.

Figura 4-2. Pesata di Sotto

La bilancia può essere sorretta utilizzando dei martinetti da laboratorio o un altro metodo
conveniente. Assicurarsi che la bilancia sia a livello e fissa e che il blocco trasporto sia stato
liberato. Collegare l’alimentazione elettrica alla bilancia e quindi utilizzare uno spago o un fil di
ferro per fissare gli oggetti da pesare.

Figura 4-3. Applicazione Peseta di Sotto

Find Quality Products Online at: [email protected]

Collegare l’Interfaccia

www.GlobalTestSupply.com

Utilizzare un kit di collegamento interfaccia
opzionale per collegare la bilancia sia a un
computer oppure a una

I seguenti accessori del kit d’Interfaccia sono

disponibili:
RS232, USB Host, USB Dispositivo, Ethernet,

Bluetooth
Figura 4-4. Retro della bilancia

* I kit d’Interfaccia possono variare secondo i regolamenti locali.

Collegamento

Interfaccia

Adapter

Jack CA

Fessura di Sicurezza

BILANCE SERIE SCOUT

TM

- SKX IT-11

stampante.

®*

.

La parola “marchio” Bluetooth® così come il logo sono marchi registrati appartenenti alla

Bluetooth SIG. Inc., e qualsiasi utilizzo di questi marchi dalla OHAUS è sotto licenza.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5. MANUTENZIONE

AVVERTIMENTO: Pericolo di Scossa Elettrica. Scollegare l’attrezzatura

dall’alimentazione elettrica prima della pulizia.

Sintomo

Possibile Causa

Non si accende

Non esiste alimentazione elettrica alla bilancia

Scarsa precisione

Calibrazione impropria
Ambiente instabile

Non si calibra

Interruttore di sicurezza in posizione bloccata

EErr 8.1

Peso eccede l’alimentazione elettrica nella gamma zero.

EErr 8.2

Peso sotto l’alimentazione elettrica nella gamma zero.

EErr 8.3

Sovraccarico (peso eccede capacità nominale)

EErr 8.4

Sottocarico (piatto di pesata della bilancia rimosso)

EErr 8.5

Tara fuori portata

EErr 8.6

Il valore visualizzato eccede 999999 (possibile nel modo
Totalizzazione)

Err 8.7

Posizione peso interno non noto

ref.err

Conteggio pezzi o errore percentuale – peso campione <1d. Bilancia
mostra errore e quindi esce dal conteggio dei pezzi o va al [ C

Clr.APU].

Lo.ref

Percentuale del peso di Riferimento o l’APW è troppo basso per dei

risultati precisi.

CAL E

Non riesce a calibrare.

USB.Err

Non può trovare il menù o file app nell’U-disco.

5.1 Pulizia

La sede può essere pulita con un panno inumidito con un leggero detergente se necessario.

Attenzione: Non utilizzare solventi, prodotti chimici, alcool, ammoniaca o abrasivi

per pulire la sede o il panello di comando.

5.2 Risoluzione dei Problemi

La seguente tavola elenca problemi comuni e possibili cause e rimedi.
Se il problema persiste, contattare la OHAUS o il vostro rivenditore autorizzato.

TAVOLA 5-1

5.3 Informazioni di Servizio

Se la Sezione Risoluzione dei Problemi non solve o descrive il vostro problema, contattare il
vostro agente di servizio autorizzato OHAUS. Per assistenza di servizio o appoggio tecnico
negli Stati Uniti telefonare con chiamata a carico del destinatario il numero 1-800-672-7722 est.
7852 tra le 08:00 AM and e le 05:00 PM EST. Un addetto specialista al servizio dei prodotti
OHAUS sarà disponibile per darvi assistenza.

5.4 Accessori

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

DESCRIZIONE

Numero
dell’oggetto

DESCRIZIONE

Numero dell’oggetto

Kit RS232

30268982

Kit di accatastamento,
x1

30268988

Kit host USB

30268983

Kit Peso specifico

30269020

Kit USB Dispositivo

30268984

Kit Display Ausiliario

30269019

Kit Bluetooth*

30268985

Valigetta Portaoggetti

30269021

Kit Ethernet

30268986

Coperchio In-Uso

30269022

Kit di accatastamento, x6

30268987

Stampanti e Cavi

Contattare la OHAUS

BILANCE SERIE SCOUT

TM

- SKX IT-13

TAVOLA 5-2. ACCESSORI

Nota: * Il kit Bluetooth è solamente disponibile in certe regioni secondo i Regolamenti locali.

6. DATI TECNICI

I dati tecnici sono validi sotto le seguenti condizi oni ambientali:
Per l’Interno utilizzare solamente:
Gamma di temperatura operativa: da +5 °C a +40 °C
Umidità Relativa: da 10% all’8 0% a 31 °C, decrescendo linearmente a 50% a 40 °C,non-condensato
Altitudine: Fino a 2.000 m
Alimentazione elettrica: un alimentazione elettrica CA con ingresso adattatore da 100-240V 50/60
Hz e uscita 5V CC 1 A, o 4 batterie AA

Grado d’inquinamento: 2
Fluttuazioni di tensione dell’alimentazione elettrica principale fino a ± 10% della tensione nominale

6.1 Specifiche

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SKX1202

SKX2202

SKX6201

SKX8200

Ripetibilità
(Dev. Std.) (g)

Massa
Calibrazione
Campo*

Massa
Calibrazione
Linearità

100, 200 g

200, 400 g

300, 600 g

500 g, 1

1 kg, 2 kg

200, 400

300, 600

3 kg, 6 kg

4 kg, 8 kg

Tempo (i di)
Stabilizzazione

Modi
d’Applicazio ne

Tempo di
della batteria (a 20

ºC)

Gamma di
specificata

Condizioni di
archiviazione

Dimensioni del
Display

Dimensioni Piatto
di Pesata della
Bilancia (W x D)

Ø120mm

202 x 222 x 103

8 x 8.7 x 4.1 in

Dimensioni
Spedizione (W x D
x H)

Modello

SKX123

SKX222

SKX422

SKX622

SKX1202

SKX2202

SKX421

SKX621

SKX2201

SKX6201

SKX8200

Gram (g)

120 x 0.001

220 x 0.01

420 x 0.01

620 x 0.01

1200 x 0.01

2200 x 0.01

2200 x 0.1

6200 x 0.1

8200 x 1

Chilogrammo (kg)

1.2 x 0.00001

2.2 x 0.00001

2.2 x 0.0001

6.2 x 0.0001

8.2 x 0.001

Newton (N)

1.17679 x

0.00001

2.1574 x

0.0001

4.1188 x

0.0001

6.0801 x

0.0001

11.7679 x

0.0001

21.5744 x

0.0001

4.119 x 0.001

6.080 x 0.001

21.574 x

0.001

60.801 x

0.001

80.41 x 0.01

Ounce (oz)

4.23290 x

0.00005

7.7600 x

0.0005

14.8150 x

0.0005

21.8700 x

0.0005

42.3290 x

0.0005

77.6030 x

0.0005

14.815 x

0.005

21.870 x

0.005

77.600 x

0.005

218.700 x

0.005

289.25 x 0.05

Pound (lb)

1.36690 x

0.00005

2.64555 x

0.00005

4.85020 x

0.00005

1.3670 x

0.0005

4.8500 x

0.0005

13.6685 x

0.0005

18.080 x

0.005

Pound: Ounce (lb: oz)

1lb:5.8700oz

x 0.0005oz

2lb:10.3290oz

x 0.0005oz

4lb:13.6030oz

x 0.0005oz

1lb:5.870oz

x 0.005oz

4lb:13.600oz

x 0.005oz

13lb:10.700oz

x 0.005oz

18lb:1.25oz

x 0.05oz

TAVOLA 6-1. SPECIFICHE

Modello SKX123 SKX222 SKX422 SKX622

Capacità (g) 120 220 420 620 1200 2200 420 620 2200 6200 8200
Leggibilità (g) 0.001 0.01 0.01 0.01 0.01 0.01 0.1 0.1 0.1 0.1 1

0.002 0.01 0.01 0.01 0.02 0.02 0.1 0.1 0.1 0.1 1

Linearità (g) 0.003 0.01 0.01 0.02 0.03 0.03 0.1 0.1 0.1 0.2 1

100 g 200 g 200 g 300 g 1 kg 2 kg 200 g 300 g 2 kg 5 kg 8 kg

50, 100 g

1.5 1 1.5 1

Costruzione alloggiamento in plastica ABS con 304 piatto in acciaio inox
Paravento Si No
Gamma Tara Piena Capacità per sottrazione
Unità di Peso* g, kg, N, oz, lb, lb:oz

Pesata, Determinazione della Densità, Pesata Molare

funzionamento

temperatura

80 ore 120 ore 80 ore 120 ore 80ore 120 ore

da +10 °C a +40 °C da 10% all’80% Umidità Relativa, non-condensato

kg

SKX421 SKX621 SKX2201

g

1 kg, 2 kg

g

da -20 °C a +55 °C d a 10% all’90% Umidità Relativa, non-condensato

Comunicazione RS232, USB host, dispositivi USB, Ethernet o Bluetooth *** (tutti disponibili come accessorio)

Tipo del Display Retroilluminaz i one LCD: 6-cifret 7-segm enti con LED bianco retro- acceso

20 mm / 0.78 in cifre

Ø93mm/3.7in Ø120 mm / 4.7 in

Dimensioni Bilance
(W x D x H)

Peso Netto 1 kg
Peso di Spedizione

mm /

170 x 140 mm /

6.7 x 5.5 in

202 x 224 x 54 mm / 8 x 8.8 x 2.1 in

300 x 250 x 129 mm / 11.8 x 9.8 x 5.1 in

1.6 kg

/ 4.7in

170 x 140 mm / 6.7 x 5.5 in

Nota:

* pesi di calibrazione sono inclusi con modelli fino a 620g capacità di alcune regioni.
** Le Disponibili Unità di Pesata, i Modi d’Applicazione e il kit d’Interfaccia Opzionale variano secondo i regolamenti
locali.
*** Kit Bluetooth è disponibile solo in alcune regioni secondo le normative locali.

Capacità x Leggibilità

420 x 0.1 620 x 0.1

/ / / /

/ /

/ / /
/ / /

/
/

6.2 Disegni

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

BILANCE SERIE SCOUTTM - SKX IT-15

Modello A B C

con paravento

202 mm/8.0in.

222 mm/8.7in.

103 mm/4.1in.

w/o paravento

202 mm/8.0in.

224 mm/8.8in.

54 mm/2.1in.

Segno

Norma

EN 61326

CAN/CSA

Figura 6.1 Dimensioni

6.3 Conformità

La conformità alle seguenti Norme è indicata dal segno corrispondente sul prodotto.

Questo prodotto èconforme alle norme armonizzate applicabili delle direttive
comunitarie 2011/65/UE (RoHS) , 2014/30/UE (EMC) , 2014/35/UE (LVD) e
2014/31/UE (NAWI).

-1

-C22.2 No. 61010-1, UL Norma No. 61010-1

Avviso importante per gli strumenti di pesatura verificati nell'UE

Quando lo strumento viene usato nel commercio o per un'applicazione regolata dalle
disposizioni di legge, deve essere impostato, verificato e sigillato in conformità con la normativa
locale in materia di pesatura e misurazione. È responsabilità dell'acquirente garantire che tutti i
requisiti di legge pertinenti siano soddisfatti.
Gli strumenti di pesatura verificati presso il luogo di fabbricazione recano la seguente marcatura
metrologica supplementare sulla targhetta descrittiva.

Gli strumenti di pesatura da certificare in due fasi sono sprovvisti di marcatura metrologica
supplementare sulla targhetta descrittiva. La seconda fase di valutazione della conformità deve
essere effettuata dalle autorità metrologiche responsabili.
Se la normativa nazionale limita il periodo di validità della verifica, l'utente dello strumento di
pesatura deve rigorosamente osservare il periodo di ri-verifica e informare le autorità
metrologiche.
Poiché i requisiti di verifica variano a seconda della giurisdizione, l'acquirente dovrà contattare
l'ufficio metrologico locale in caso di dubbi sui requisiti previsti.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

SMALTIMENTO

In conformità alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchi elettrici ed
elettronici, RAEE (WEEE), il presente dispositivo non può essere smaltito nei rifiuti
domestici. Questo vale anche per i Paesi al di fuori dell'UE, per le loro specifiche
esigenze.

Si prega di smaltire il presente prodotto in conformità alle normative locali presso il
punto di raccolta indicato per gli apparecchi elettrici ed elettronici. Se avete delle
domande, si prega di mettersi in contatto l'autorità responsabile o il distributore da cui
avete acquistato il presente dispositivo.

Se il presente dispositivo dovesse essere ceduto a terzi (per uso privato o
professionale), il contenuto della presente normativa deve anche essere in relazione.
Vi ringraziamo per il vostro contributo alla tutela dell’ambiente.

Nota FCC

L’attrezzatura è stata sottoposta a prove ed è conforme ai limiti di un dispositivo digitale di

Classe B ai sensi della Parte 15 delle Regole FCC (Commissione Federale sulle
Comunicazioni). Tali limiti sono progettati per fornire una ragionevole protezione da interferenze
dannose in installazioni residenziali. Tale attrezzatura genera, utilizza e può radiare energia di
frequenza radio e, se non fosse installata e utilizzata secondo le istruzioni, può causare
interferenze dannose alle comunicazioni radio. Tuttavia, non esiste garanzia non avrà luogo

delle interferenze in un’installazione particolare. Se tale attrezzatura dovesse causare

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate
accendendo e spegnendo l’attrezzatura, l’utente è incoraggiato di cercare di correggere le
interferenze con una o più delle seguenti misure:

- Orientare diversamente o ricollocare l’antenna ricevente

- Aumentare la separazione tra l’attrezzatura e il ricevitore

- Collegare l’attrezzatura in una presa di un circuito diverso da quello dove è collegato il

ricevitore.

- Consultare il rivenditore o un qualificato tecnico radio/TV per aiuto

Nota sul settore in Canada

Questa unità digitale di classe B è conforme alla normativa ICES-003 canadese.

Registrazione ISO 9001

Nel 1994, la Ohaus Corporation, Stati Uniti, ha ricevuto il certificato di registrazione ISO 9001
dal Bureau Veritus Quality International (BVQI), a conferma che il sistema di gestione della
qualità di Ohaus è conforme ai requisiti dello standard ISO 9001. Il 21 giugno 2012, la Ohaus
Corporation, Stati Uniti, ha ricevuto nuovamente la registrazione dello standard ISO 9001:2008.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

BILANCE SERIE SCOUTTM - SKX IT-17

GARANZIA LIMITATA

I prodotti Ohaus sono garantiti contro difetti nei materiali e nella lavorazione dalla data di
consegna per tutta la durata del periodo di garanzia. Durante il periodo di garanzia Ohaus
riparerà o, a sua discrezione, sostituirà gratuitamente qualsiasi componente/i che si dimostri
essere difettoso, purché il prodotto venga restituito, spese prepagate, a Ohaus.

La presente garanzia non vale se il prodotto è stato danneggiato accidentalmente o a causa di
uso improprio, esposto a materiali radioattivi o corrosivi, se sono stati fatti penetrare al suo
interno corpi estranei, oppure in conseguenza di interventi di riparazione o modifica realizzati
da personale non Ohaus. Invece di una scheda di registrazione di garanzia correttamente
restituita, il periodo di garanzia inizierà alla data di spedizione del rivenditore autorizzato.
Ohaus Corporation non rilascia alcun'altra garanzia esplicita o implicita. Ohaus Corporation
non sarà responsabile per eventuali danni conseguenti.

Dato che la legislazione sulla garanzia varia da uno Stato all'altro e da un Paese all'altro, per
ulteriori dettagli contattare Ohaus o il rivenditore Ohaus locale.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com
