Navigator® EN-1

1. INTRODUCTION

This manual contains installation, operation and maintenance instructions for the Navigator® Series.
Please read the manual completely before using the balance.

1.1 Safety Precautions

Please follow these safety precautions:

 Verify that the AC Adapter input voltage matches the local AC power supply.
 Only use the balance in dry locations.
 Do not operate the balance in hostile environments.
 Do not drop loads on the platform.
 Service should be performed only by authorized personnel.

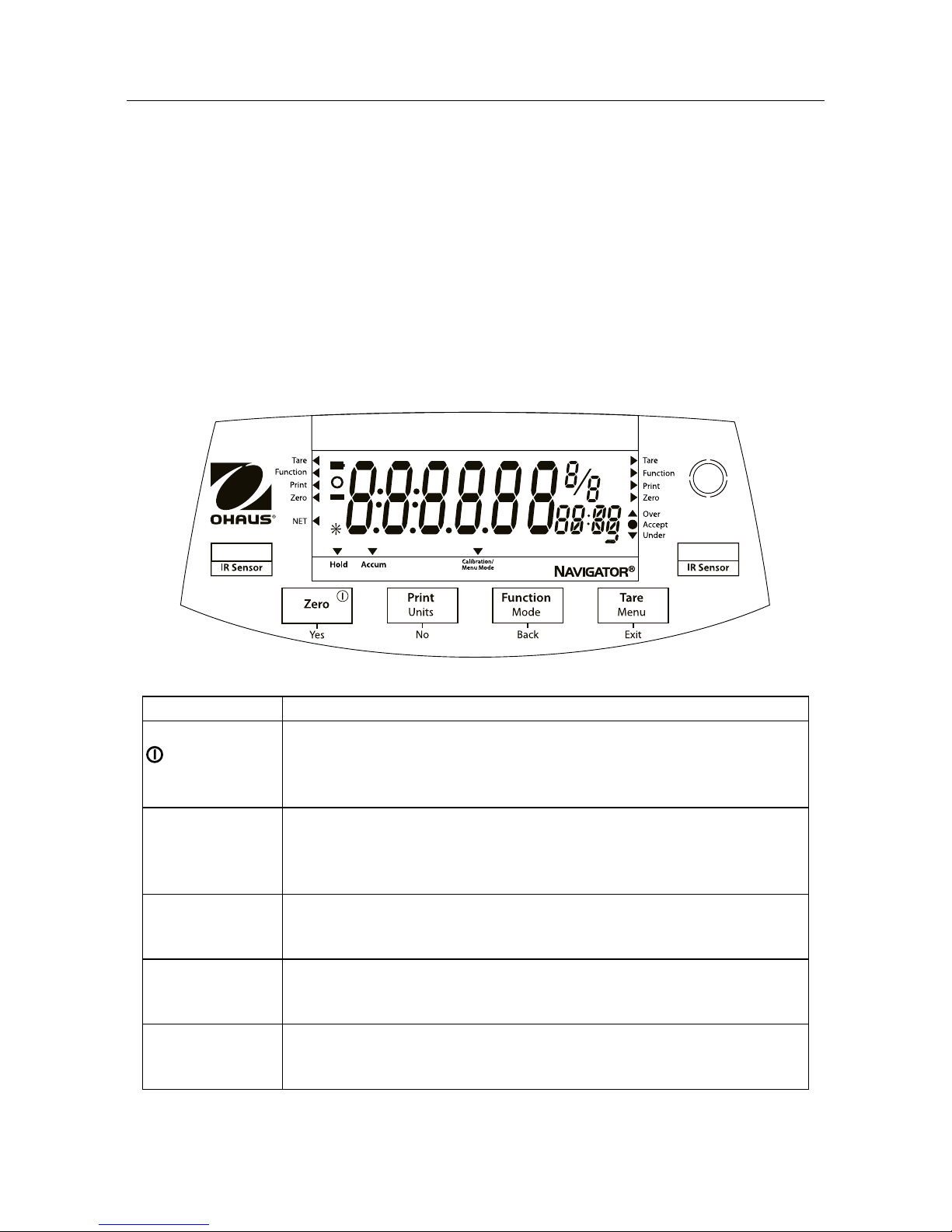

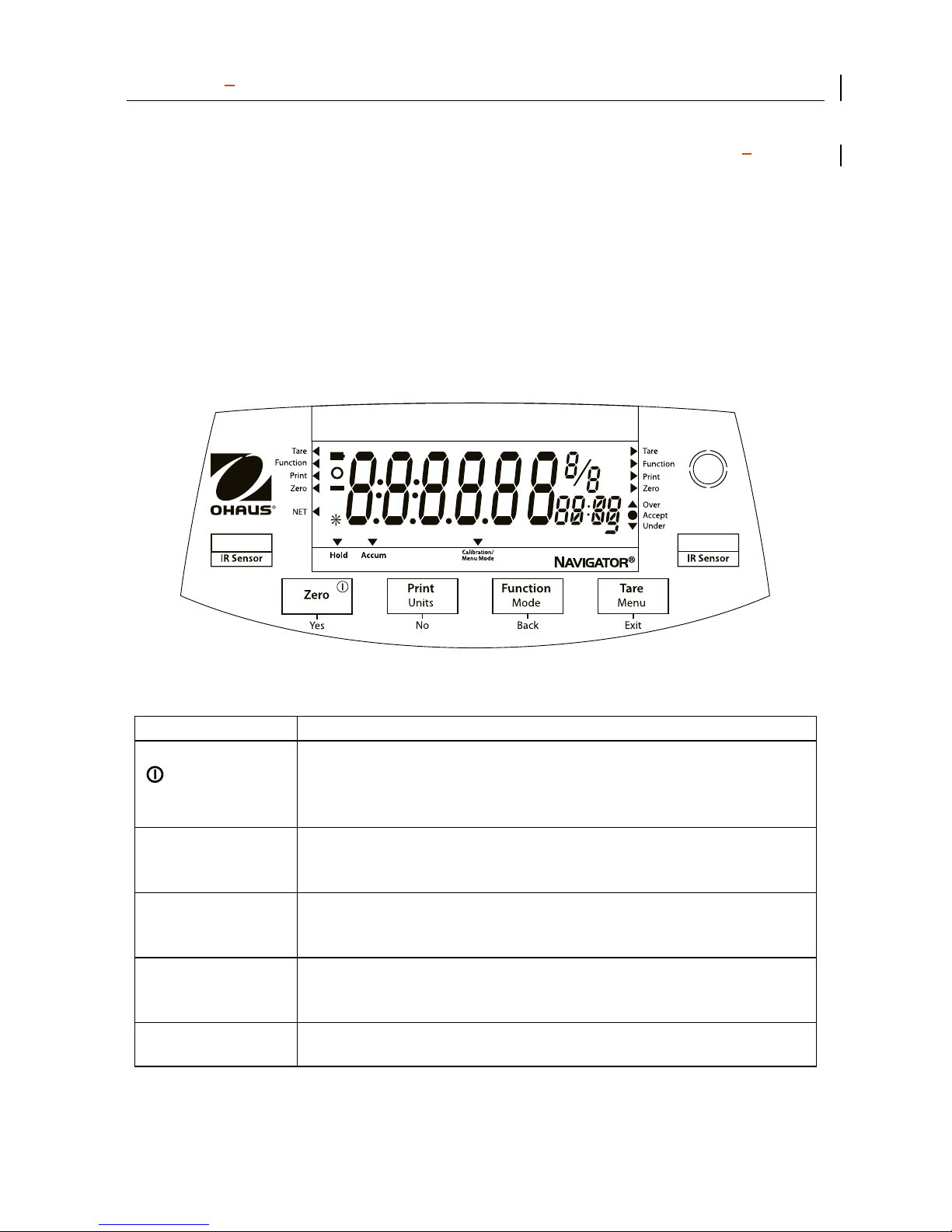

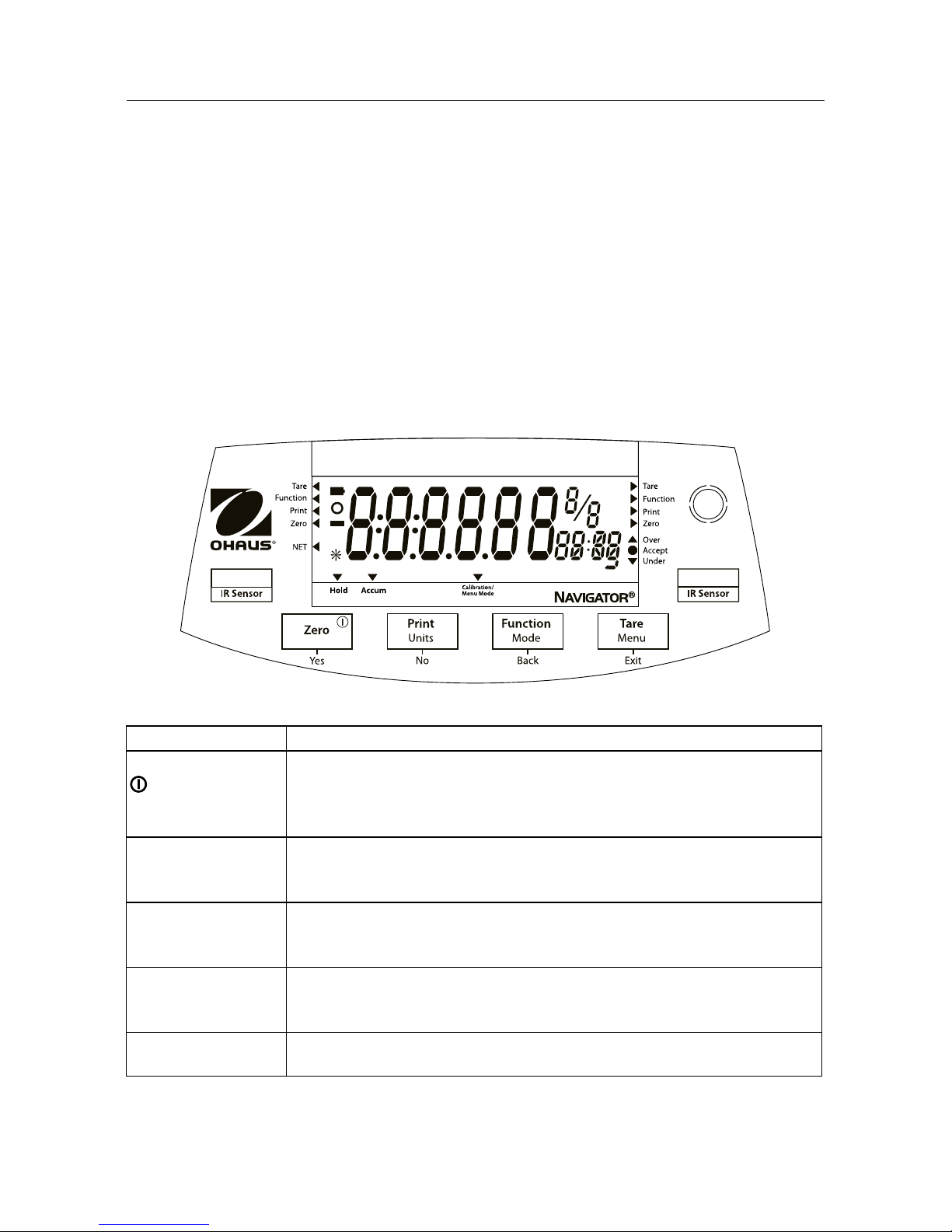

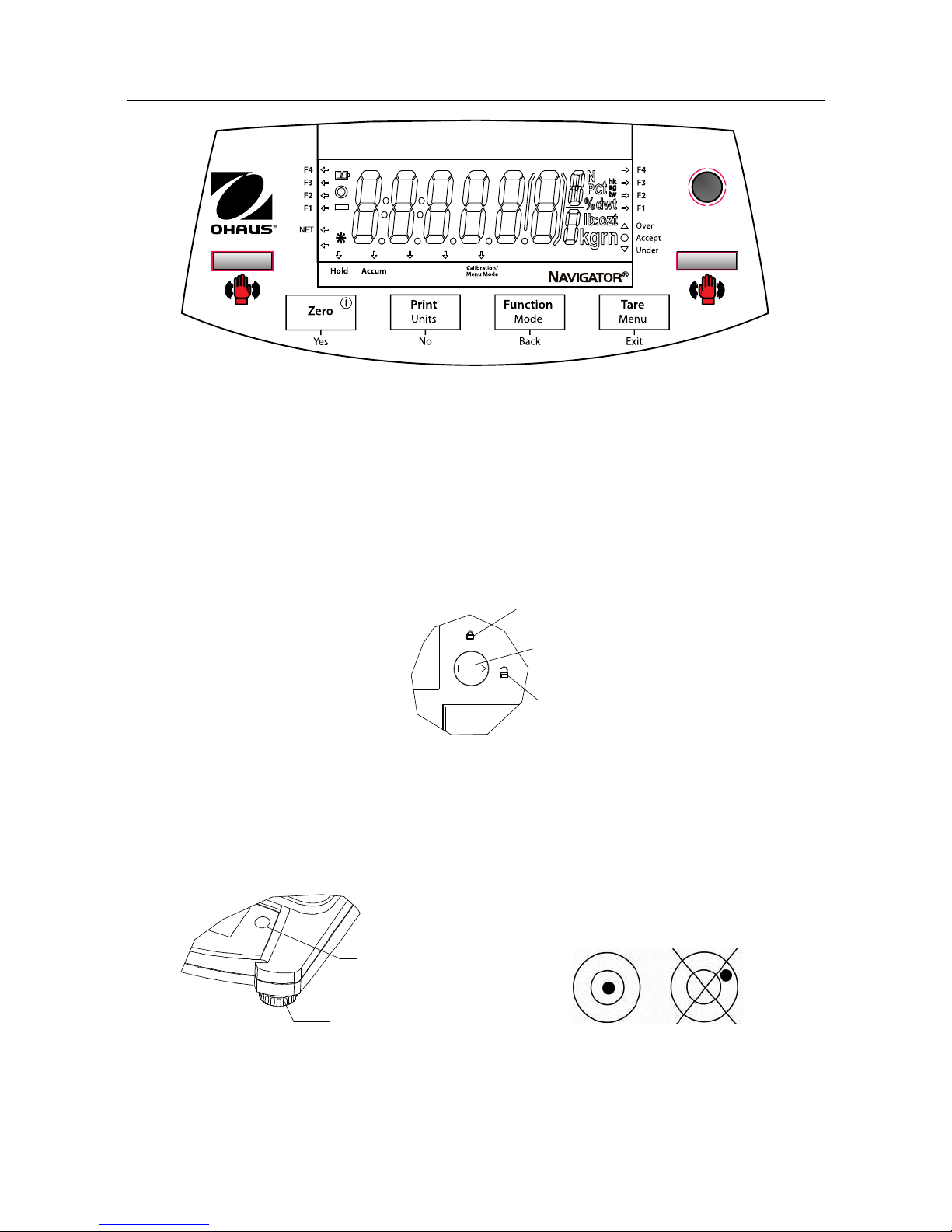

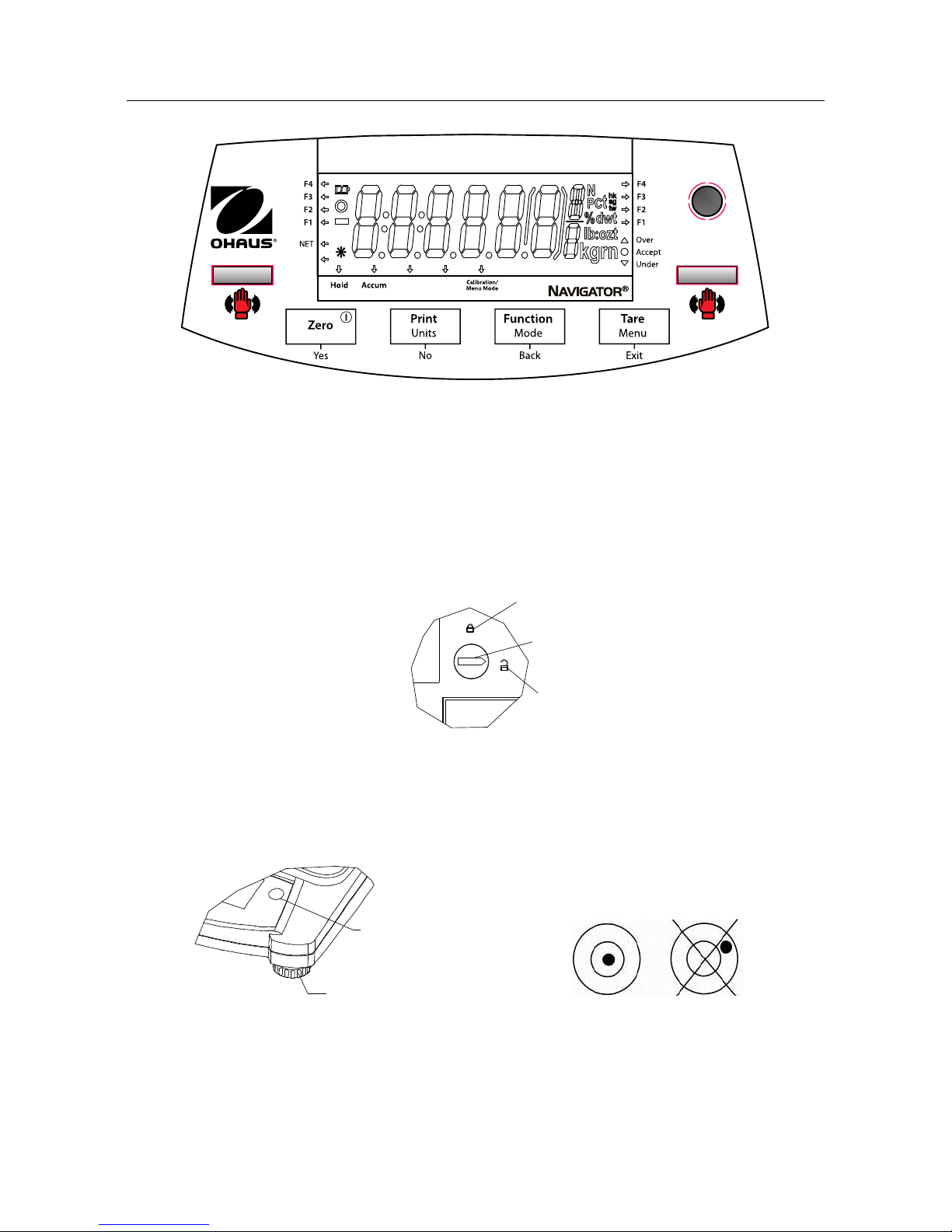

1.2. Controls

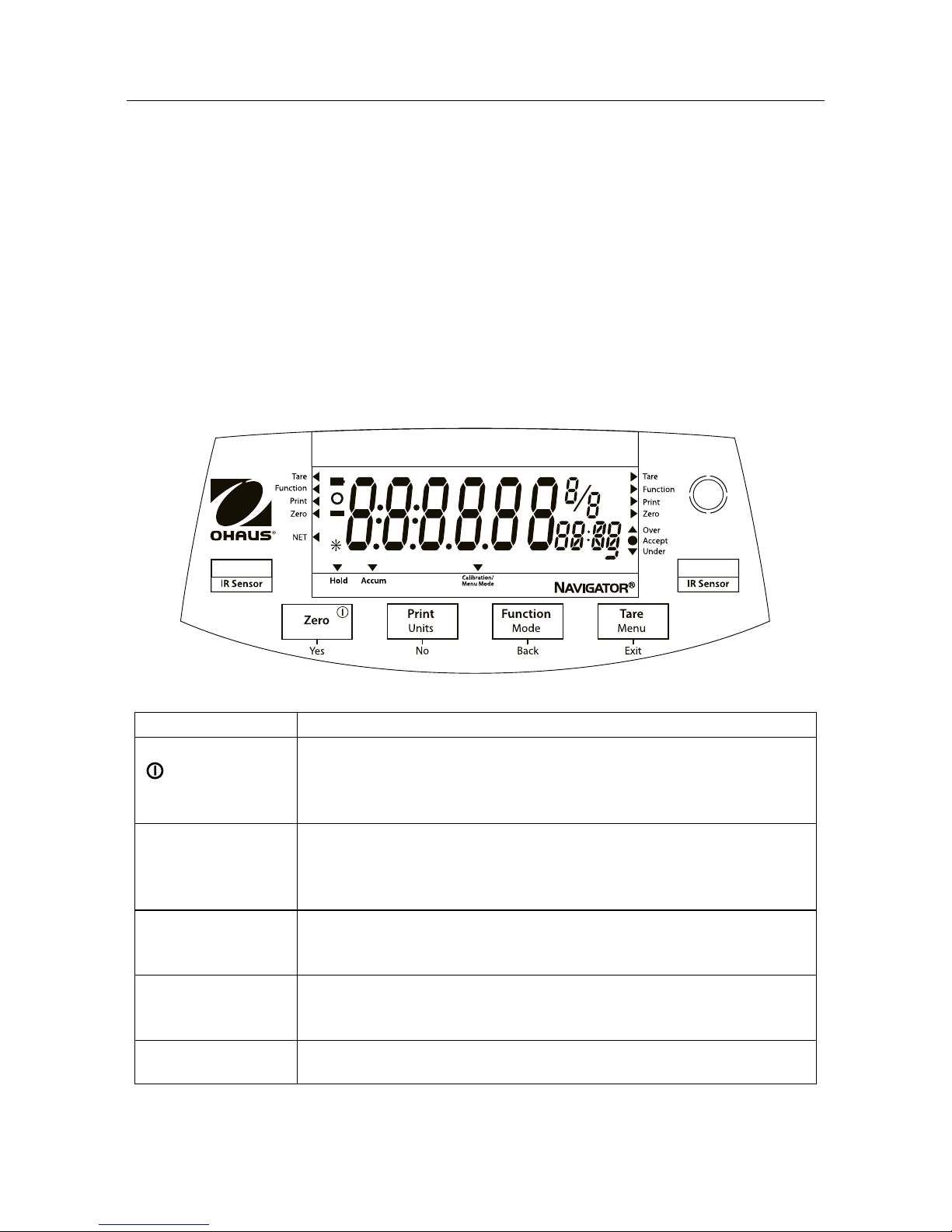

Standard (non-approved) models – shown with LED display.

Button

Functions

Zero

Yes

Short Press (when on): Sets display to zero
(when off): Turns balance on
Long Press (when on): Turns the balance off
Short Press (in Menu): Selects/accepts displayed setting

Print
Units
No

Short Press: See Interface Manual for operation description.
Long Press: Toggles through active units
Short Press (in Menu): Toggles through available settings

Function
Mode
Back

Short Press: Selects function setting
Long Press: Selects active Mode
Short Press (in Menu): returns to previous settings

Tare
Menu
Exit

Short Press: Enter / clear a Tare value
Long Press: Enters User Menu
Short Press (in Menu): Quickly exit User Menu

IR Sensor-Left
IR Sensor-Right

IR Sensors can be programmed to act as “touchless” buttons. See the

User Menu section 4.3 for the available settings.

The IR Sensors can be activated by a hand or other object that is placed about 12mm (½ inch)
above the sensor locations. The sensor activation distance will vary based on the reflective nature
of the object. If unwanted activations occur due to unique situations the sensors can be turned off.

EN-2 Navigator

®

F1

F2

F3

F4

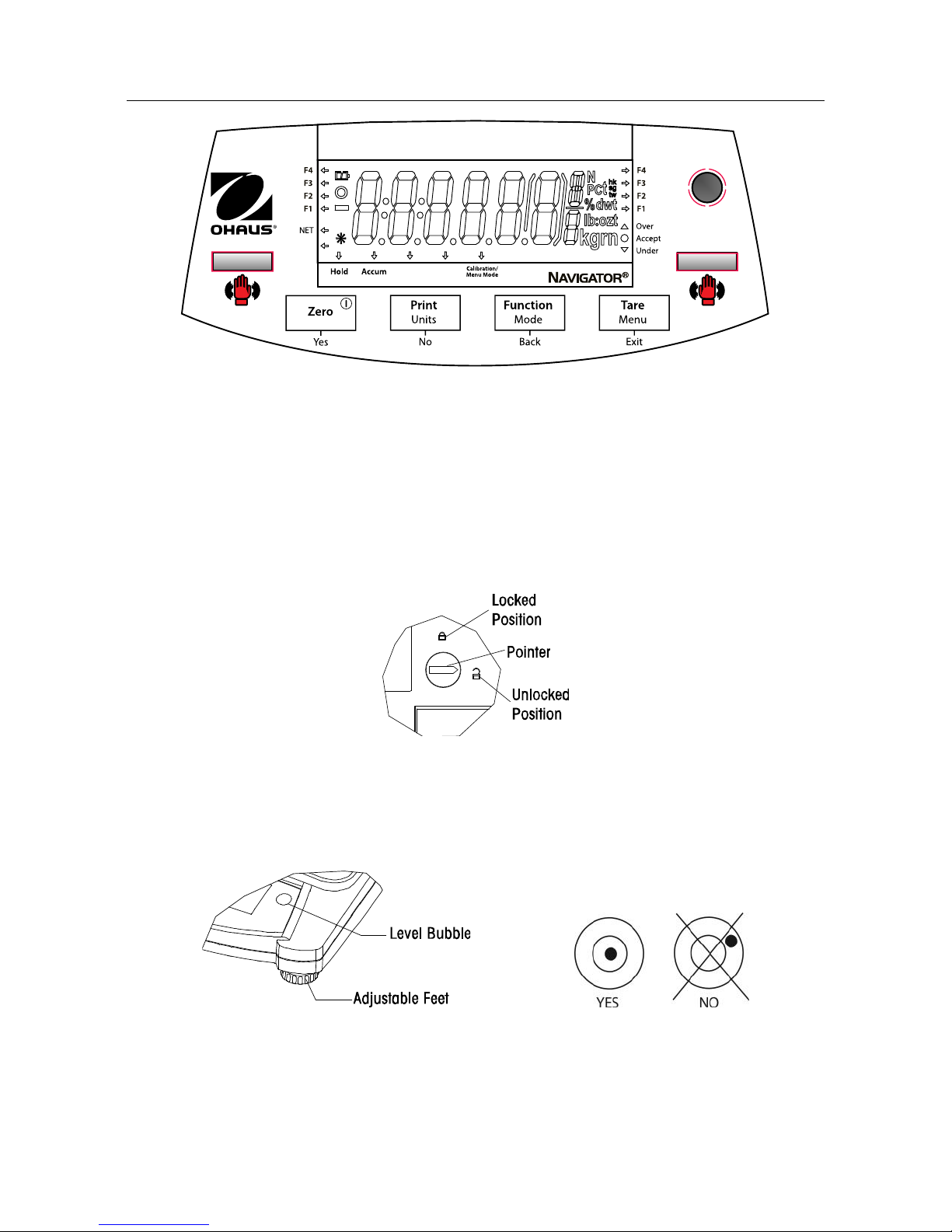

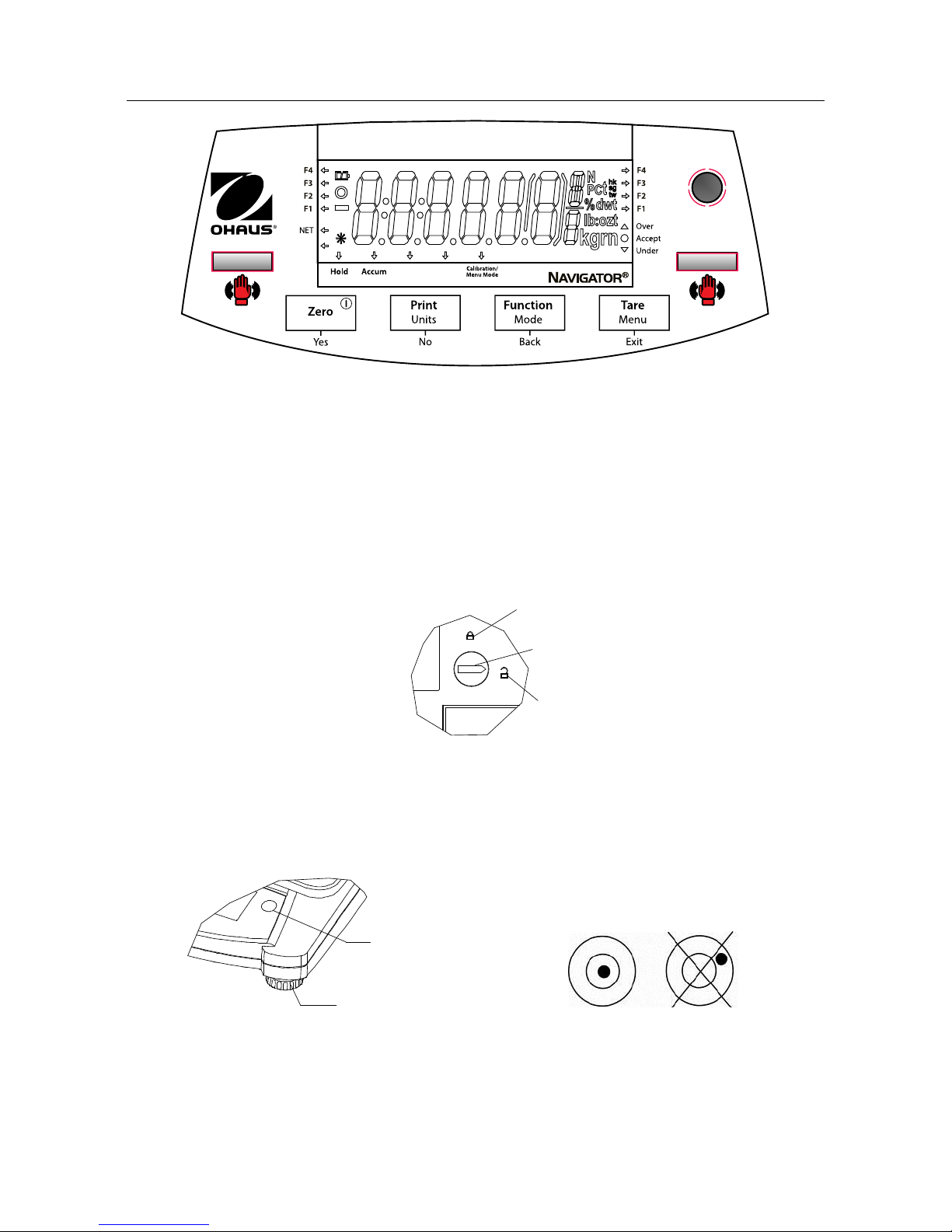

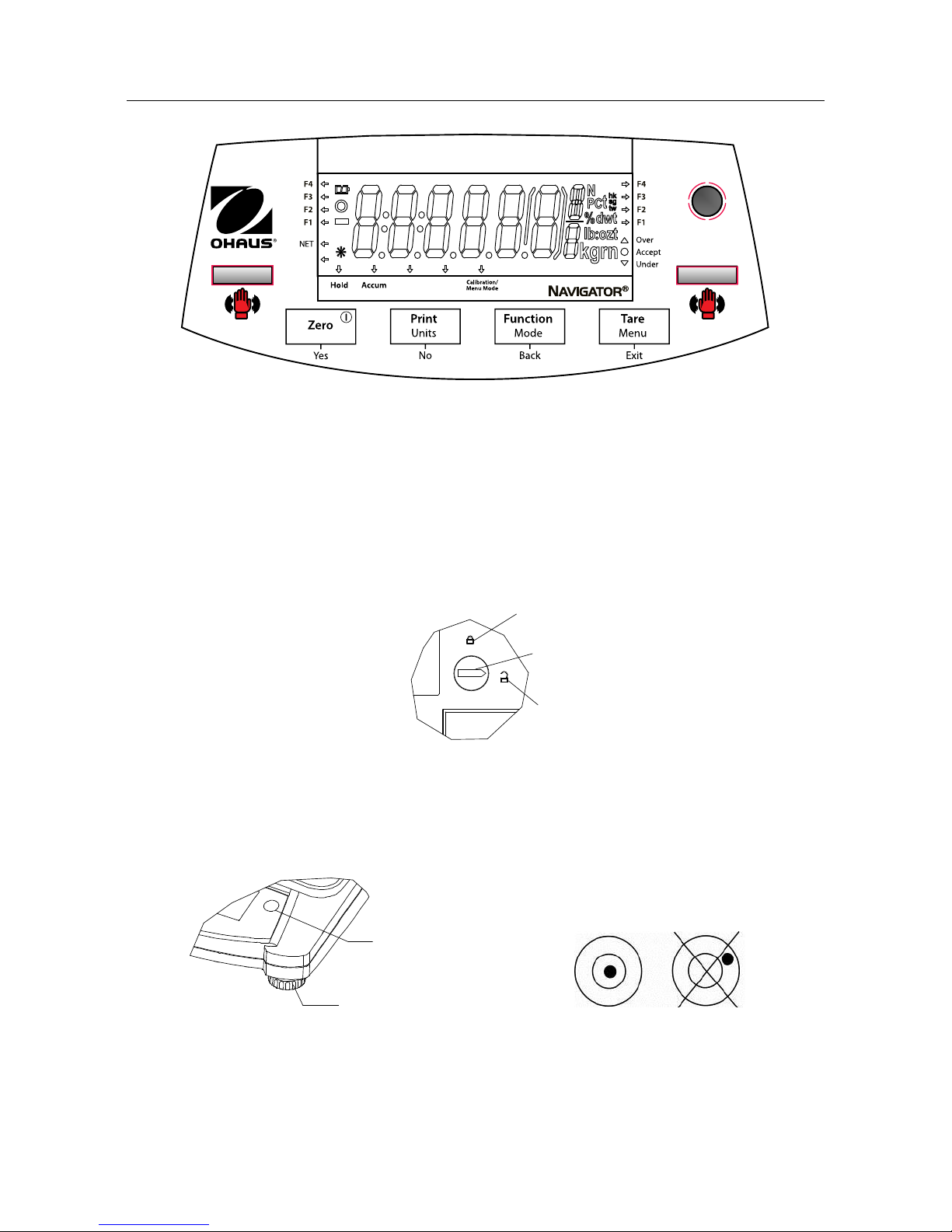

Approved models – shown with LCD display.

2. INSTALLATION

2.1 Package Contents

 Balance
 Pan

 Power Adapter
 Instruction Manual

 Warranty Card

2.2 Transportation Lock

The Transportation Lock is located under the balance. Rotate the pointer to the unlocked position.

Note: No shipping lock on Approved models.

2.3 Location

Use the balance on a firm, steady surface. Avoid locations with excessive air current, vibrations, heat
sources, or rapid temperature changes.

Adjust the leveling feet so the bubble is centered in the circle.

Navigator® EN-3

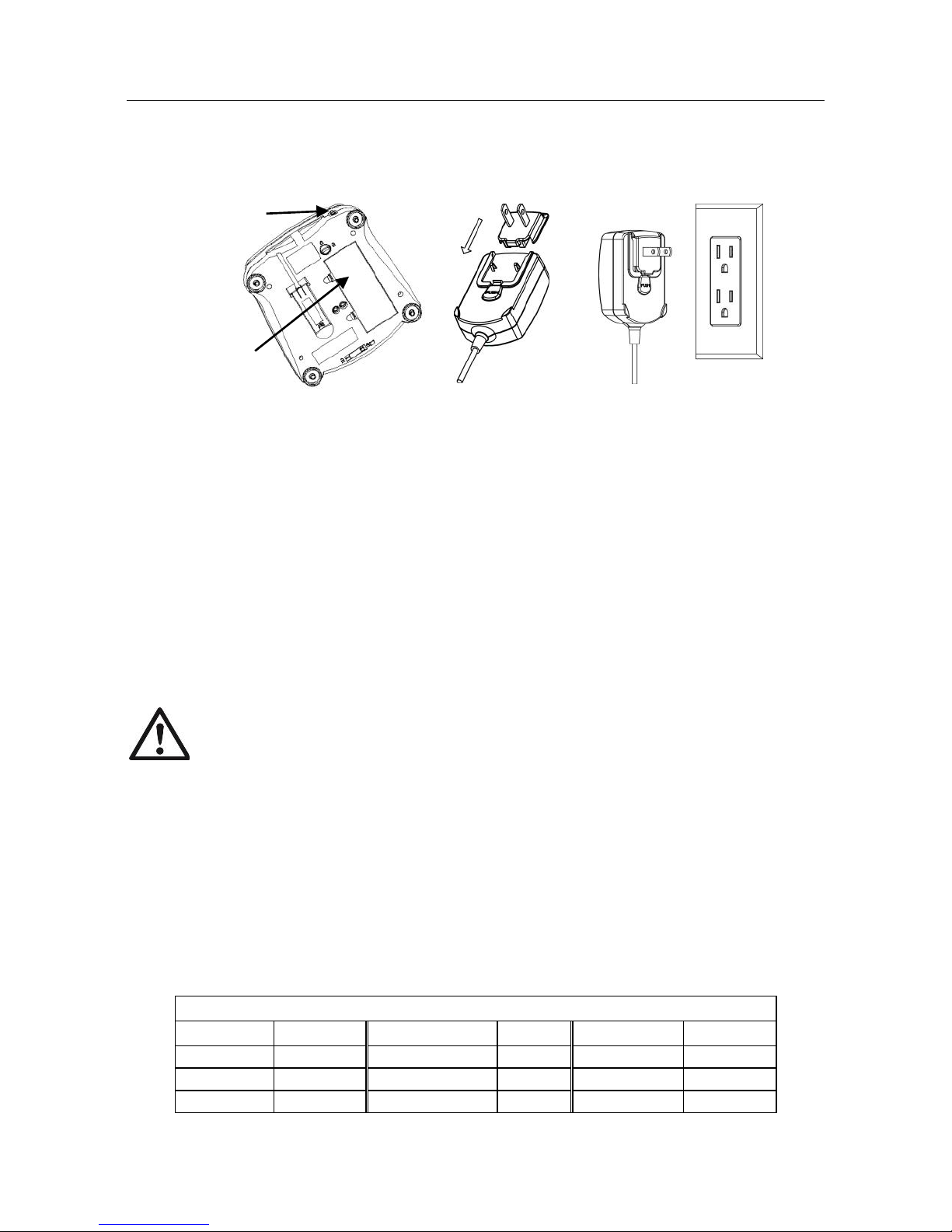

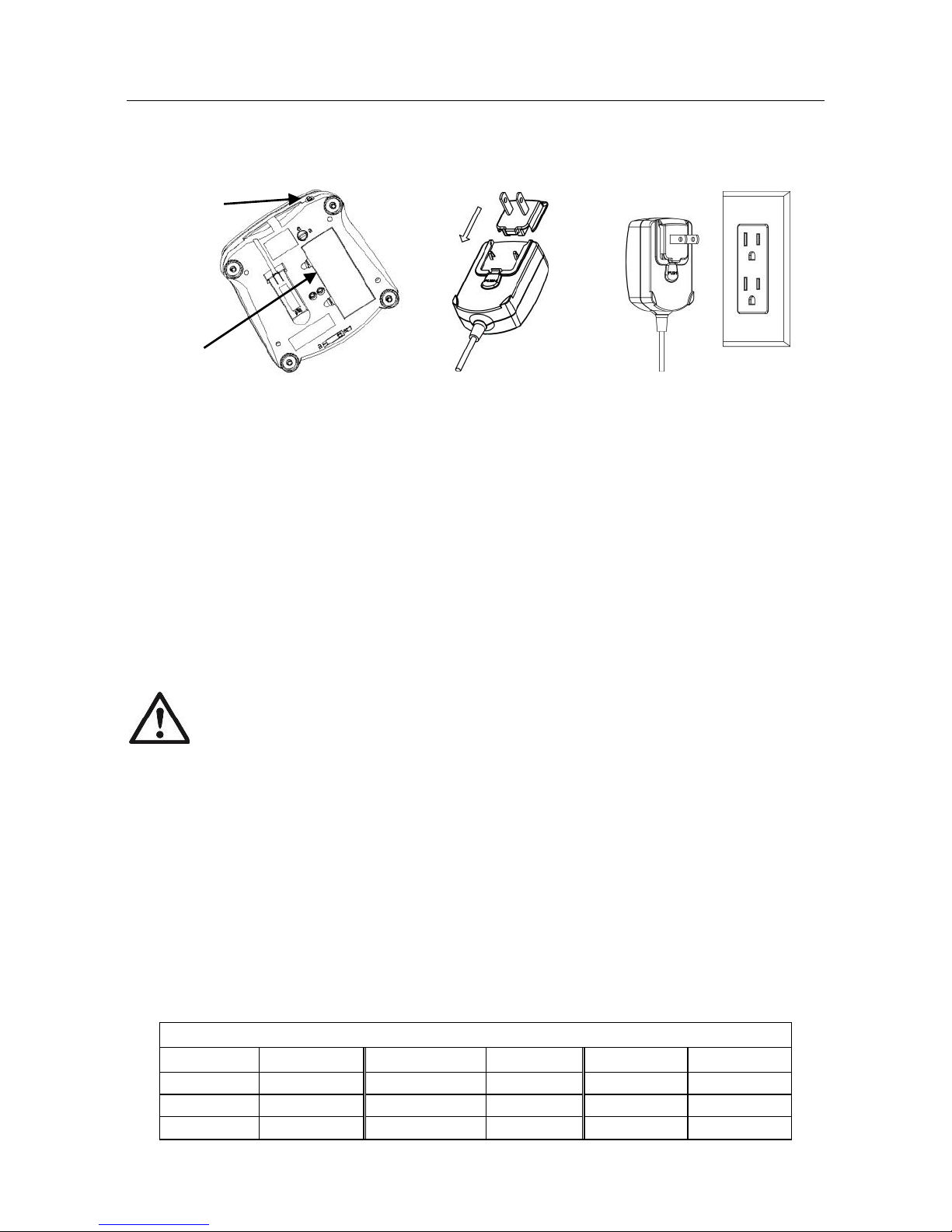

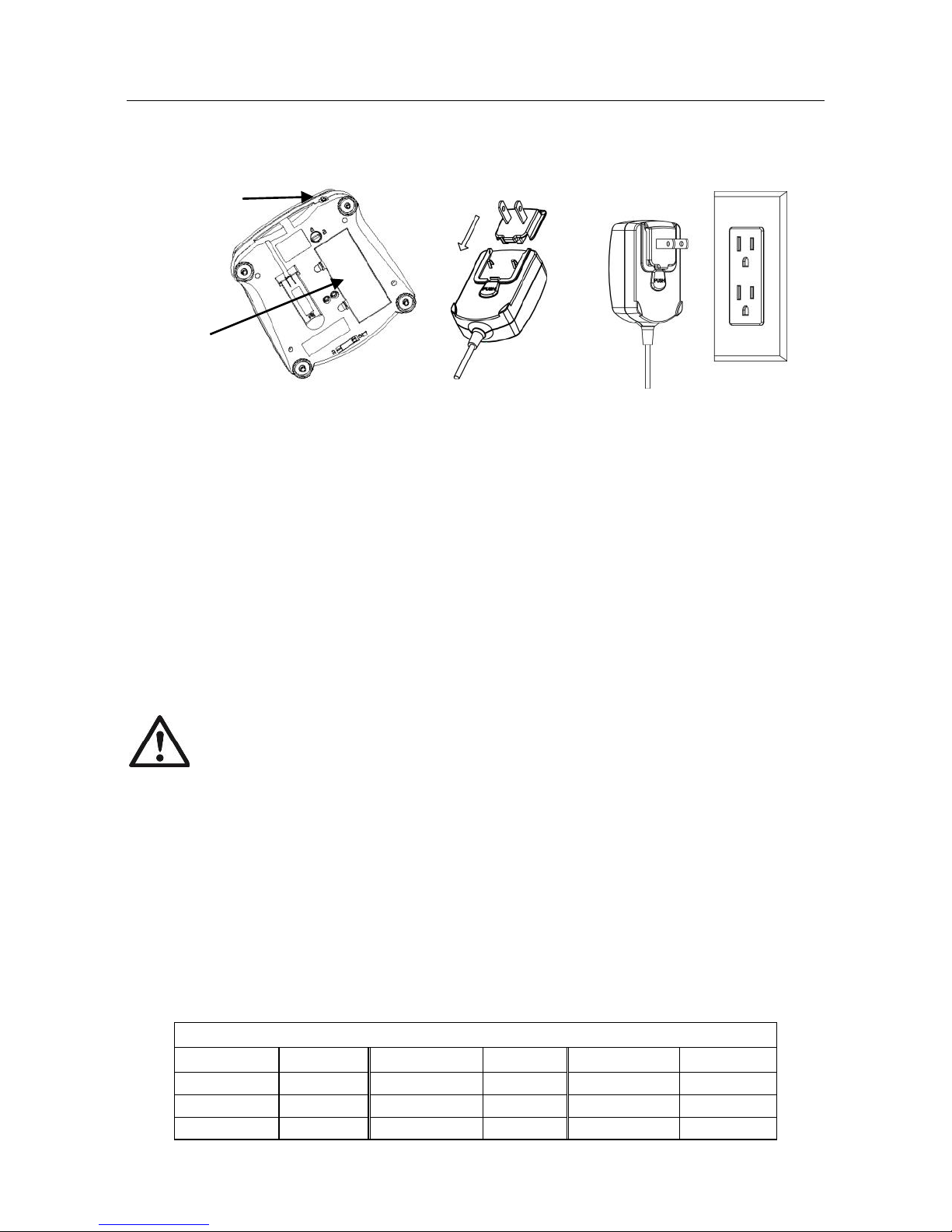

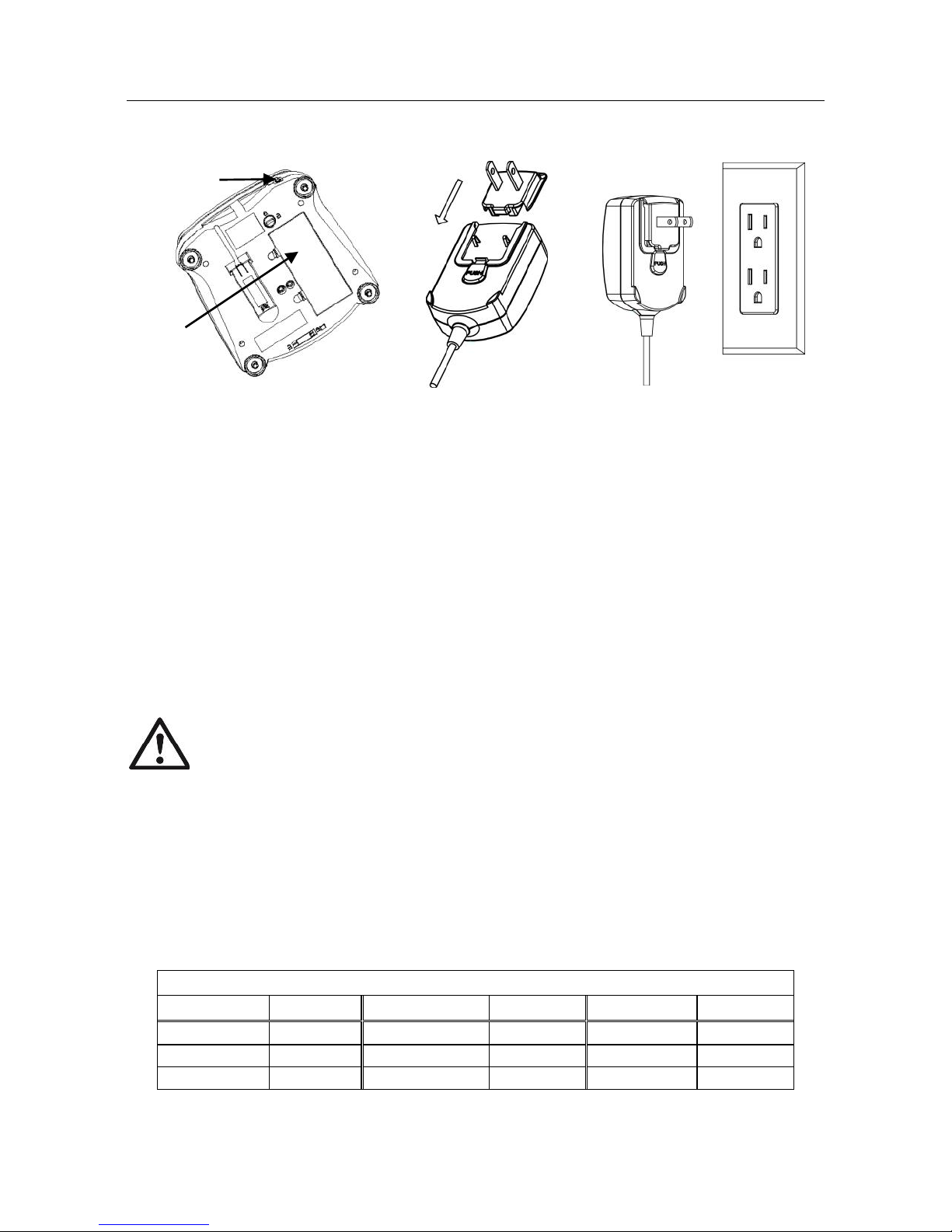

2.4 Power

The AC Adapter is used to power the balance when battery power is not needed.

Connect the AC Adapter plug to the

input jack.

Connect AC Adapter to the

proper AC supply.

Battery installation (without optional internal battery):
Remove battery cover and install 4 batteries using the polarity indications as shown in the
compartment.

Optional rechargeable battery (NVL and NVT models only):

Balances with the optional rechargeable battery will need to be charged for 12 hours before the
balance can be operated on battery power for the first time. The battery is protected from
overcharging so the balance can remain connected to the AC power. When the battery is fully
charged the battery indicator on the display will stop blinking.

To remove the rechargeable battery option and install C cell batteries, reference the Recharging
Battery Option instruction manual for step by step instructions as well as disposal instructions.

Caution: Risk of explosion can occur if the rechargeable battery is replaced with the
wrong type or if it is not properly connected.

2.5 Initial Calibration

When the balance is first installed it should be calibrated to ensure accurate results.
Press and hold Menu until [mMeNU] (Menu) is displayed. When the button is released, the display will

display [.C.A.L.]. Press Yes to accept, [SpaN] will then be shown. Press Yes again to begin the span
calibration. [--C--] blinks while zero reading is stored. Next, the display shows the calibration weight
value. Place the specified calibration mass on the pan. [--C--] blinks while the reading is stored. The

balance returns to the previous application mode and is ready for use.

Required Span Calibration Mass (sold separately)

Capacity

Mass

*

Capacity

Mass

*

Capacity

Mass

*

210g

200g

1600g - 2100g

1kg / 2lb

6400g - 10kg

5kg / 10lb

310g - 510g

300g

3100g - 4100g

2kg / 5lb

16kg - 20kg

10kg / 20lb

1100g

500g / 1lb

5100g

3kg / 5lb

*

Pound masses are used when calibrating in the lb unit.

Input Jack

Battery
Cover

EN-4 Navigator

®

3. OPERATION

All modes except for weighing must be activated in the User Menu before they are available, see
Section 4.

3.1 Weigh Mode

1. Press and hold Mode until [wJeIGH] (Weigh) is displayed.

2. If required, place an empty container on the pan and press Tare.

3. Add material to the container. The display shows the weight of the material.

3.2 Parts Counting Mode

This mode counts large numbers of items based on the weight of a reference count.

1. Place an empty container on the pan and press Tare.

2. Press and hold Mode until [Count] (Count) is displayed. [CLr.APU] (Clear Average Piece

Weight) will then display.

3. Press No to use the stored APW. Proceed to step 6.

4. Press Yes to establish an APW. The balance will then display the stored sample size, i.e. [Put
10]. Press No or Back to toggle the choices (5, 10, 20, 50 or 100).

5. Put the indicated number of pieces on the pan then press Yes to calculate the APW. The
display shows the piece count. Note: Press Function to view the current APW.

6. Add additional pieces until the desired count is reached.

7. To clear the stored APW press and hold Mode until [Count] is displayed. Press Yes when
[Clr.APU] is displayed.

3.3 Percent Mode

This mode measures the weight of a sample as a percentage of a reference weight.

1. Place an empty container on the pan and press Tare.

2. Press and hold Mode until [Percnt] is displayed. [Clr.ref] (clear reference) will then display.

3. Press No to use the stored reference weight and proceed to step 6.

4. Press Yes to establish a new reference. Balance will now display [Put.ref].

5. Add the desired reference material to the container. Press Yes to store the reference weight.
The display shows 100%.

Note: Press Function to view the current reference weight.

6. Replace the reference material with the sample material. The display shows the percentage of
the sample compared to reference weight.

7. To clear the stored reference press and hold Mode until [Percnt] is displayed. Press Yes
when [Clr.ref] is displayed.

Navigator® EN-5

3.4 Display Hold Mode

This mode holds the highest stable weight value for easy reference.

1. Press and hold Mode until [Hold] is displayed.

2. Place samples to be weighed on the pan. When the balance detects the highest stable weight
the “Hold Indicator” will blink and the displayed weight will not change.

3. Press Function to release the held weight value.

3.5 Accumulation Mode

This mode allows the user to store the total of a series of weight measurements. With an Interface
Option the component weights and the total weight can be transmitted.

1. Press and hold Mode until [ACCUmM] (Accumulate) is displayed. [Clr.Acc] (clear accumulate)
will then display.

2. Press Yes to clear the stored value or No to continue adding to the stored total.

3. If required, place an empty container on the pan and press Tare.

4. Add first item, its weight is displayed. Press Function to store the weight, the “Accum” indicator
will flash and the display will show the total weight.

5. Remove the first item and add the next item. The balance will display its weight. Press
Function to store its weight. The “Accum” indicator will flash and the new total weight will be
displayed.

6. Repeat step 5 for all of the items to be added. Note: While the display indicates zero, press
Function to view the current total number of samples and the total weight.

7. To clear the stored total press and hold Mode until [ACCUmM] is displayed. Press Yes when
[Clr.Acc] is displayed.

3.6 Checkweigh Mode

This mode sets low and high weight limits for portion control processes.

1. Press and hold Mode until [CHeCk] (Check) is displayed. [CLr.ref] (clear references) will then
display.

2. Press No to use the stored reference weight limits and proceed to step 5.
Note: Press Function to view the low and high reference weight limits.

3. Press Yes to establish new reference values. The balance will then display [Set. Lo]. Press
Yes to view the “Low” limit value. Press Yes to accept or No to edit the “Low” limit value. The
stored value then displays with the first digit highlighted [000.000 kg]. Repeatedly press No
until the desired number appears. Press Yes to accept and highlight the next digit. Repeat until
all the digits are correct. Press Yes to accept the “low” limit value, [Set. Hi] will be displayed.

4. Repeat the same procedure to accept or edit the “high” value.

5. Place sample material on the Pan. The “Accept” indicator will now show that the sample weight
is within the acceptable range.

6. To clear the stored reference values press and hold Mode until [CHeCk] is displayed. Press Yes
when [Clr.ref] is displayed.

EN-6 Navigator

®

4. SETTINGS

The User Menu allows the customizing of balance settings.
Note: Additional Sub-Menus may be available if Interface Options are installed. See Interface User
Manual for the additional setting information.

4.1 Menu Navigation

User Menu:

Sub-Menus:

.C.a.l.

.S.e.t.u.p.

.M.o.d.e.

.U.n.i.t.

.E.n.d.

Menu Items:

Span

Lin

End

A-off
Disply
Bright

IR.LEFT

IR.RGHT

End

Count

Percnt

Hold

Accum

Check

End

ct, g, kg, grn,

lb, oz, lb:oz,

ozt, N, dwt,

thk, tsg, ttw,

tola, tical

End

Press and hold Menu until [mMeNU] (Menu) is displayed. When released the first sub-menu [.C.a.l.]
(Cal) will be shown.
Press Yes to enter the displayed sub-menu or press No to advance to the next.
Selecting a sub-menu will display the first menu item. Press Yes to view the menu item setting or
press No to move to the next menu item. When viewing the setting, press Yes to accept the setting, or
press No to change the setting. When [End] is displayed, press Yes to return to the sub-menu
selections or No to return to the first item in the current menu.

4.2 Cal Sub-Menu

 Span [SpaN] (yes, no) - Initiates a span calibration procedure (zero and span). A span

calibration is important when initially setting up the balance.

 Lin [Lin] (yes, no) - Initiates a linearity calibration procedure (zero, mid-point and span).

4.3 Setup Sub-Menu

The backlit LCD and (red) LED displays will have different menu items or settings based on the
functionality.

 Auto Off [A-Off] (on, off) - When Auto Off is set to “on” the balance will turn off automatically

after 5 minutes of inactivity. Auto off is used to save battery power.

 Display [disply] (on, auto, dim (LED), off (LCD)) - This setting controls the LCD backlight or

the LED digits; constant on, automatic turn off after 5 seconds of balance inactivity, dimming of
the LED after 60 seconds of balance inactivity or LCD backlight always off.

 Bright [Bright] (hi, mid, low) - This setting controls the brightness of the LED display. LCD

models will not see this menu item.

 IR Sensor Left [Ir.LEFt] / Right [Ir.rght] (Off, Tare, Function, Print, Zero, Display) - These

settings determine the role of the IR Sensors. “Zero”, “Print”, “Function” or “Tare” allows the IR
sensor to act the same as the related button. “Display” activates the display if Display-Auto is
set. “O

 ff” disables the sensor.

Navigator® EN-7

4.4 Mode Menu

This sub-menu activates modes so they will be available for use with the Mode button. Weigh mode is
always active.

 Parts Count [Count] (on, off) - Set on for the mode to be active.
 Percent [Percnt] (on, off) - Set on for the mode to be active.
 Hold [Hold] (on, off) - Set on for the mode to be active.
 Accumulate [ACCUmM] (on, off) - Set on for the mode to be active.
 Check Weigh [CHECk] (on, off) - Set on for the mode to be active.

4.5 Units Menu

This sub-menu activates units so they will be accessible with the Units button. The units in the menu

must be turned “on” to be active. The ounce (oz) and pound:ounce (lb:oz) units include the option of
decimal [dec] or fractional [frac] readouts. Due to different agency requirements the grain unit has

two icon display options, gr or grn.
Note: Available units and modes vary by model and local regulations.

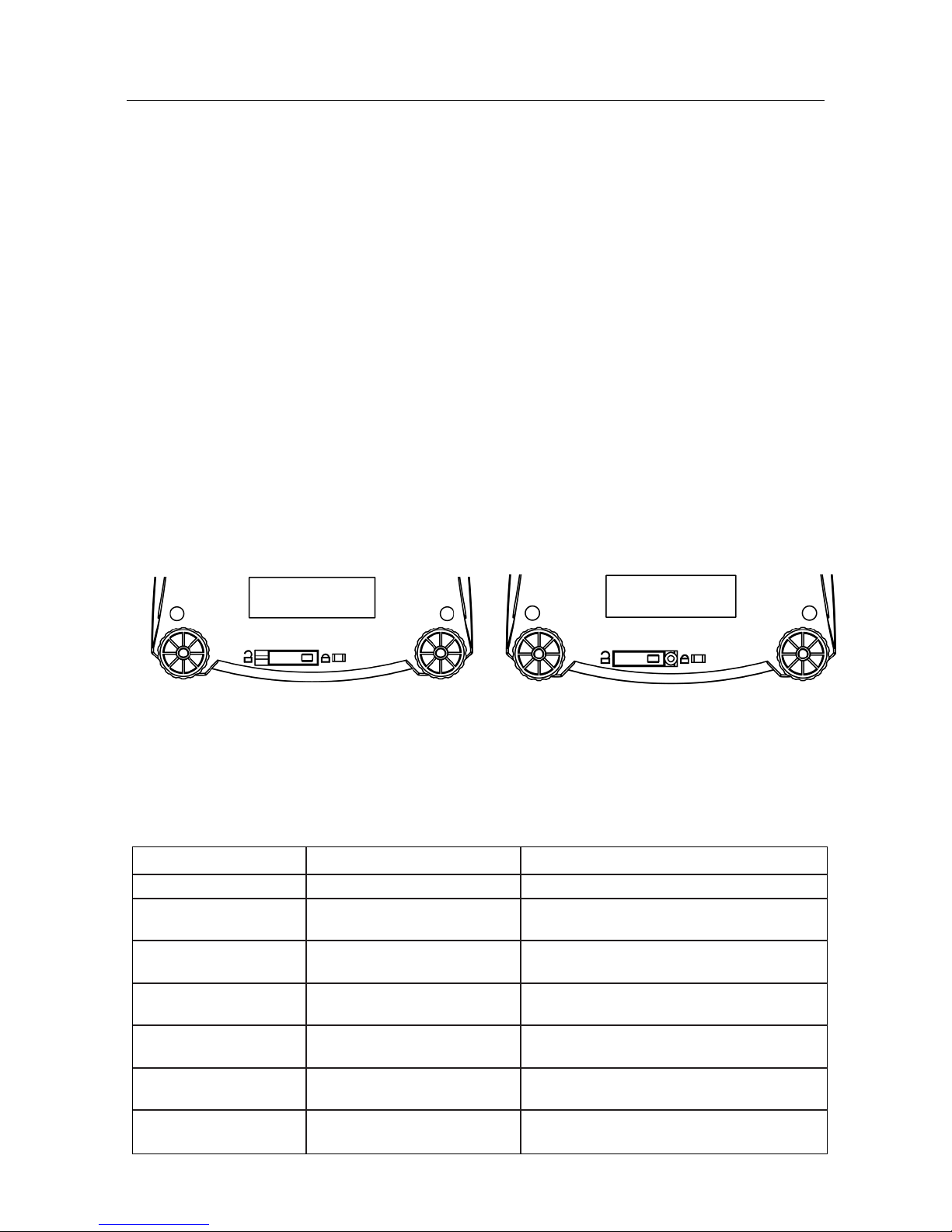

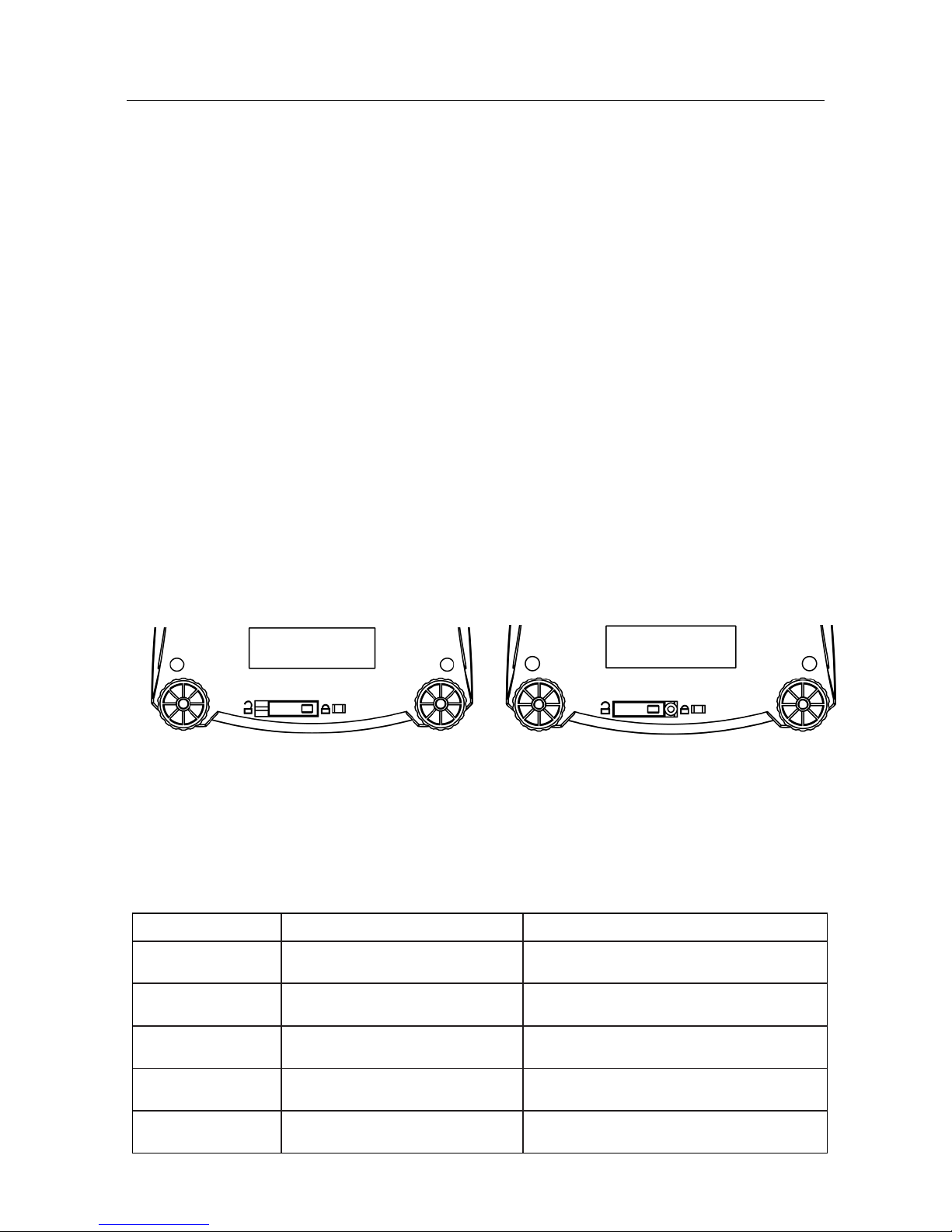

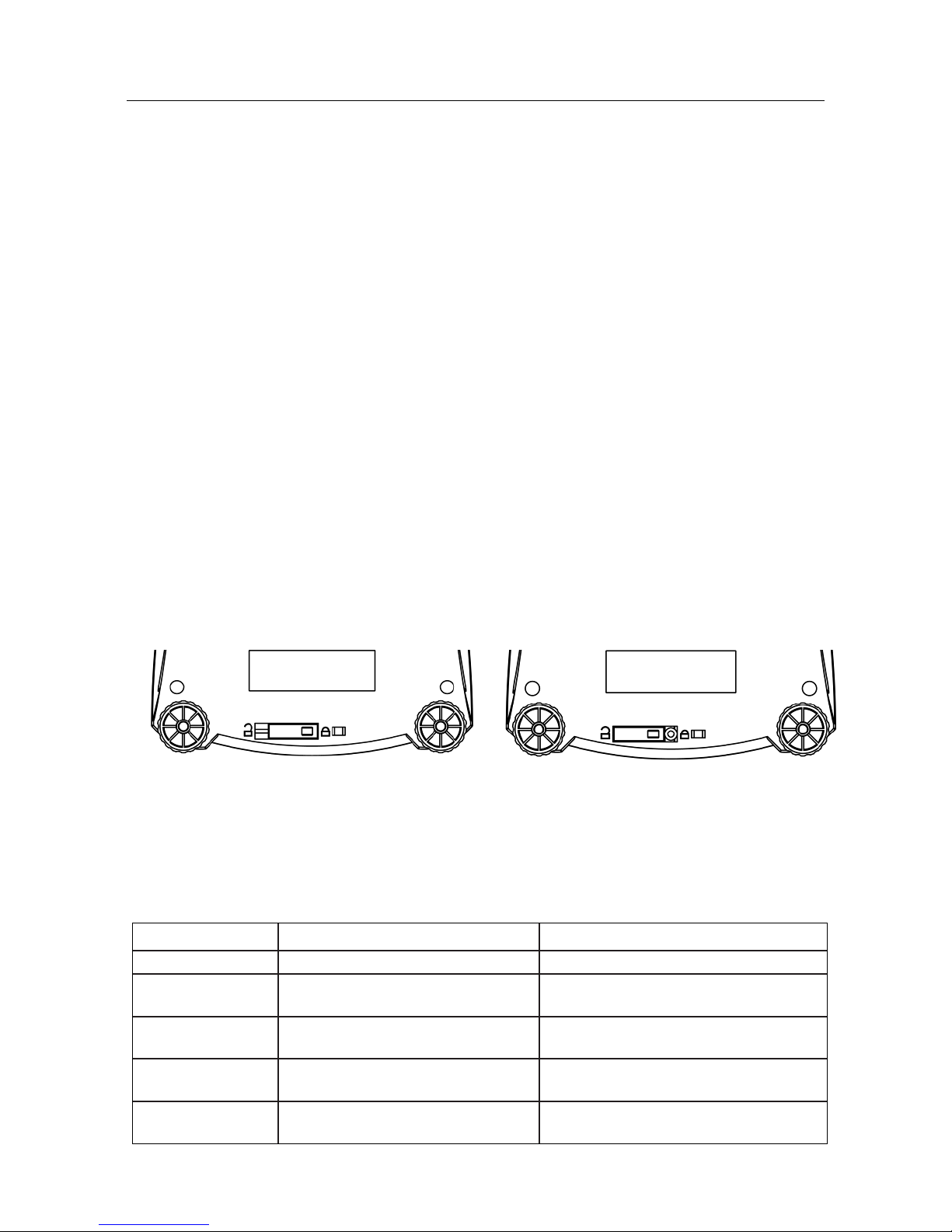

4.6 Sealing access to balance settings

The Menu Lock switch limits changes to the Cal, Setup, Mode and Unit menus. The switch in type
approved models may set some balance settings as required by the approval agency. The switch may
be secured using paper seals, wire seals or plastic ties.

Locked

Unlocked

5. MAINTENANCE

5.1 Troubleshooting

The following table lists common problems and possible causes and remedies.
If the problem persists, contact OHAUS or your authorized dealer.

Symptom

Possible Cause

Remedy

Cannot turn on

No power to balance

Verify connections and voltage

Poor accuracy

Improper calibration
Unstable environment

Perform calibration
Move balance to suitable location

Cannot calibrate

Unstable environment
Incorrect calibration weight

Move the balance to suitable location
Use correct calibration weight

Cannot access mode

Mode not enabled

Enter menu and enable mode

Cannot access unit

Unit not enabled

Enter menu and enable unit

Lo ref

Reference weight is too low

Increase reference weight.

ref err

Parts counting– sample weight <1d.

Shows error - exits mode or goes to [Clr.ApU].

Err 3.0 Cal

Incorrect calibration weight

See section 2.5 for correct weights

Err 4.4 full

RS232 buffer is full

Set Handshake on, see Interface User Manual.

EN-8 Navigator

®

Err 8.1 ˉLoadˉ

Power on zero range exceeded

Clear pan, check Shipping Lock setting

Err 8.2 _Load_

Power on zero under range

Install pan, check Shipping Lock setting

Err 8.3 ˉLoadˉ

Overload (>cap+9e)

Load exceeds balance maximum capacity

Err 8.4 _Load_

Under load

Reading below min. range - Re-install pan.

Err 8.6 999999

Displayed value >999999

Result exceeds display capability.

Err 9 Data

Internal data error.

Contact an authorized service agent

Err 13 mMEmM

Fail to write EEPROM.

Contact an authorized service agent

Err 53 CSumM

Invalid checksum data

Contact an authorized service agent

5.2 Service Information

If the troubleshooting section does not resolve or describe your problem, contact your authorized
OHAUS service agent. For service assistance or technical support in the United States call toll-free 1­800-526-0659 between 8:00 AM and 5:00 PM EST. An OHAUS product service specialist will be
available to provide assistance. Outside the USA, please visit our web site, www.ohaus.com to locate
the OHAUS office nearest you.

5.3 Accessories

Rechargeable Battery Kit 83032106 (NVL, NVT)
RS232 Interface Kit 83032107 (NV, NVL, NVT)
USB Interface Kit 83032108 (NV, NVL, NVT)
Ethernet Interface Kit 83032109 (NV, NVL, NVT)
In-Use Cover Kit 83032223 (NV) 83032222 (NVL) 83032221 (NVT)
Carrying Case Kit 83032226 (NV) 83032225 (NVL) 83032224 (NVT)
Printers and Cables Contact OHAUS

6. TECHNICAL DATA

The technical data is valid under the following ambient conditions:
Ambient temperature: 10° C to 40° C, Approved models (M) 0° C to 40° C
Relative humidity: 20% to 85% relative humidity, non-condensing
Height above sea level: Up to 4000 m
Operability: assured at ambient temperatures between 0° C and 40° C
Power: AC Adapter – 12VDC 420mA output, 4 batteries or rechargeable battery
Protection: dust and water
Pollution degree: 2
Installation category: Class III
EMC: See Declaration of Conformity

Navigator® EN-9

6.1 Specifications

Typical specifications:

Stabilization Time

1 seconds

Tare range

To capacity by subtraction

Application Modes1

weigh, percent, parts count, check weigh, accumulate, hold

Weighing Units

Non-Approved: ct, g, kg, grn, lb, oz, lb:oz, ozt, N, dwt, tael (3), tola, tical
M models: g, kg, ct N models: g, kg, ct, lb, oz, ozt, dwt, grn

AC Power

AC Adapter (supplied)- 12 VDC or 12VAC, 420 mA

Battery Power

NV: 4 AA (LR6) batteries (not supplied)
NVL, NVT: 4 C (LR14) batteries (not supplied) or rechargeable battery option

Calibration

Digital with external weight

LCD Display

6-digit 7-segment LCD with white LED backlight

LED Display

6-digit 7-segment LED

Display Size

20 mm / 0.78” digits

Keypad

4-button overlay plus two programmable IR sensors

Ingress Protection

IP43 (NVT and NVL models)

Pan Size (W x D)

NV: 190 mm x 138 mm NV212: Ø 120mm
NVL: 194 mm x 203 mm NVT: 230 mm x 174 mm

Net Weight2

NV: 0.9 kg / 2.2 lb NVL: 1.5 kg / 3.3 lb NVT: 1.5 kg / 3.3 lb

Shipping Weight2

NV: 1.4 kg / 3.1 lb NVL: 2.3 kg / 5.1 lb NVT: 2.3 kg / 5.1 lb

Note 1: Some application modes are restricted in Approved models.
Note 2: /1 and /3 models add 0.5kg / 1lb

Non-Approved Models:

Model

1,2

Capacity

Readability (d)

Repeatability

Linearity

Span Cal. Wt.

Lin. Cal. Wts.

NV212

210g

0.01g

1d

± 2d

200g

100g, 200g

NV211*

210g

0.1g

1d

± 2d

200g

100g, 200g

NV511

510g

0.1g

1d

± 2d

300g

300g, 500g

NV1101

1100g

0.1g

1d

± 2d

500g

500g, 1000g

NV2101

2100g

0.1g

1d

± 2d

1kg

1kg, 2kg

NV4101

4100g

0.2g

1d

± 2d

2kg

2kg, 4kg

NV5101

5100g

0.5g

1d

± 2d

3kg

3kg, 5kg

NV4000*

4000g

1g

1d

± 2d

2kg

2kg, 4kg

NVL511

510g

0.1g

1d

± 2d

300g

300g, 500g

NVL1101

1100g

0.1g

1d

± 2d

500g

500g, 1000g

NVL2101

2100g

0.1g

1d

± 2d

1kg

1kg, 2kg

NVL5101

5100g

0.5g

1d

± 2d

3kg

3kg, 5kg

NVL10000

10000g

1g

1d

± 2d

5kg

5kg, 10kg

NVL20000

20000g

1g

1d

± 2d

10kg

10kg, 20kg

NVT1601

1600g

0.1g

1d

± 2d

1kg

1kg,1.5kg

NVT3201

3200g

0.2g

1d

± 2d

2kg

2kg, 3kg

NVT6401

6400g

0.5g

1d

± 2d

5kg

3kg, 6kg

NVT10001

10000g

0.5g

1d

± 2d

5kg

5kg, 10kg

NVT16000

16000g

1g

1d

± 2d

10kg

10kg, 15kg

EN-10 Navigator

®

Note 1: /1 = Factory installed rechargeable battery option

/2 = LED display
/3 = LED display with factory installed rechargeable battery option

Note 2: *: Only available in certain countries.

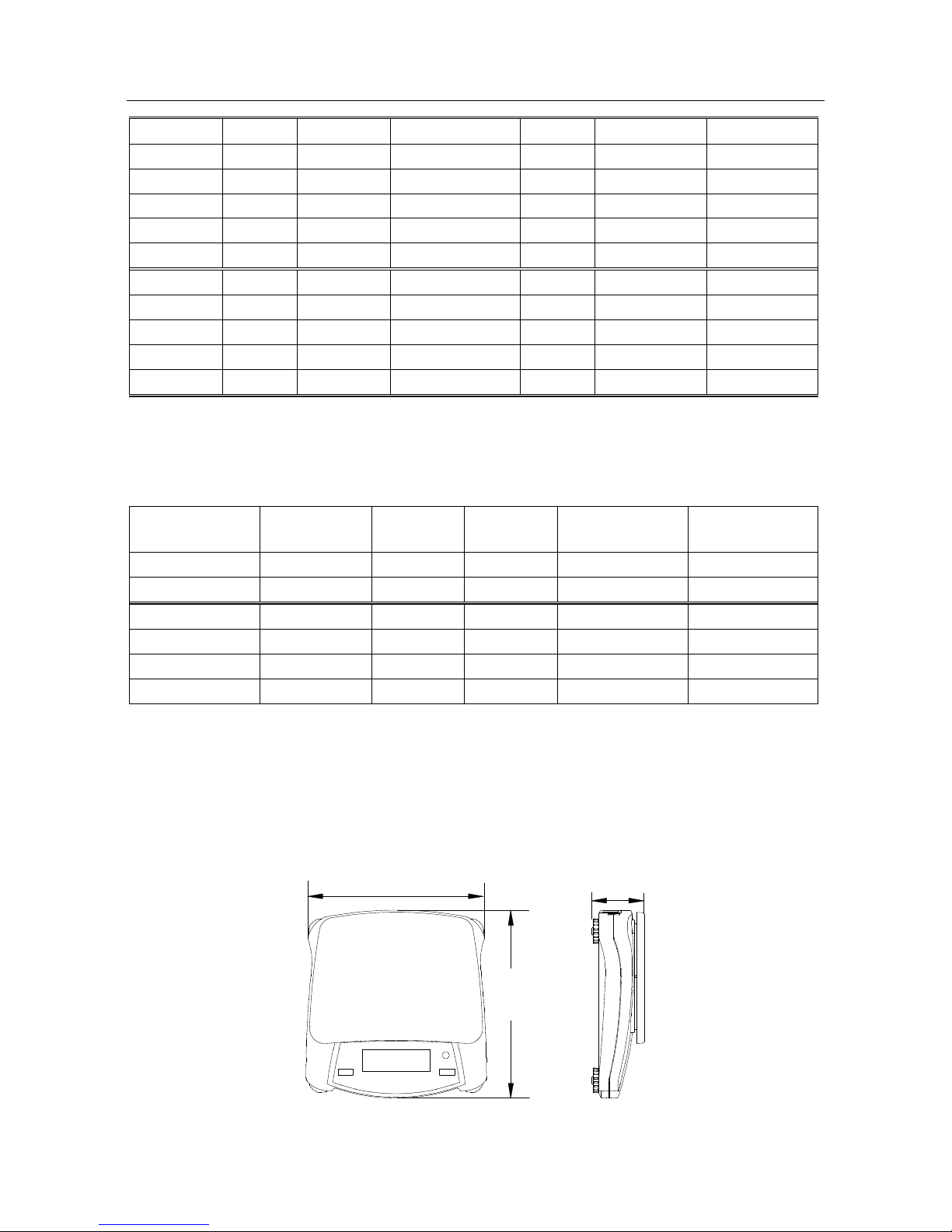

Approved Models:

Model

1,2

Max=

e=

Approval Class

Span Cal. Wt.

Lin. Cal. Wts.

NV311

310g

0.1g

III

200g

200g, 300g

NV3100

3100g

1g

III

2kg

2kg, 3kg

NVT1601

1600g

0.5g

III

1kg

1kg,1.5kg

NVT3200

3200g

1g

III

2kg

2kg, 3kg

NVT6400

6400g

2g

III

5kg

3kg, 6kg

NVT16000

16000g

5g

III

10kg

10kg, 15kg

Note 1: M = EC Type approved
N = NTEP and Measurement Canada approved
Note 2: /1 = Factory installed rechargeable battery option

/2 = LED display
/3 = LED display with factory installed rechargeable battery option

Example: NVT3200M/3

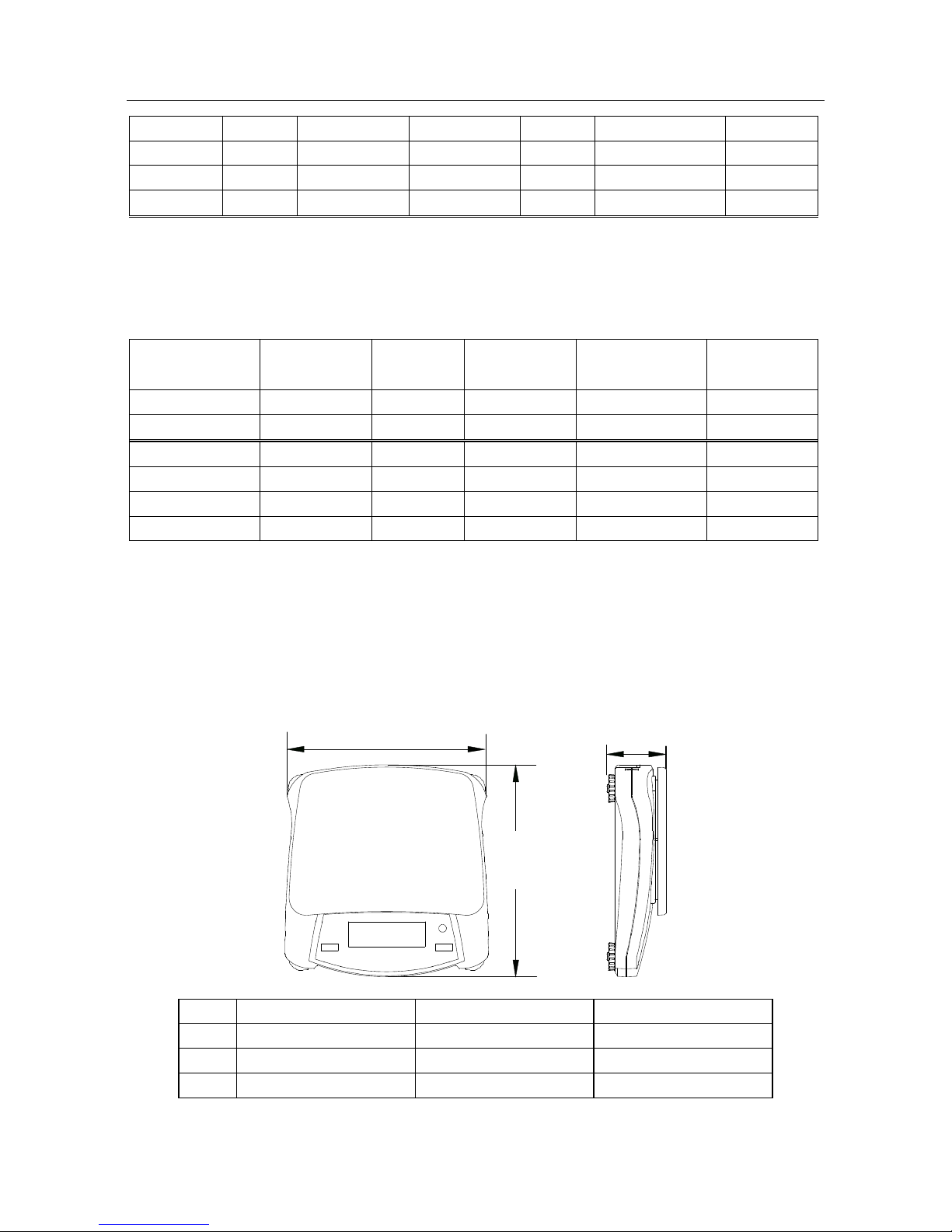

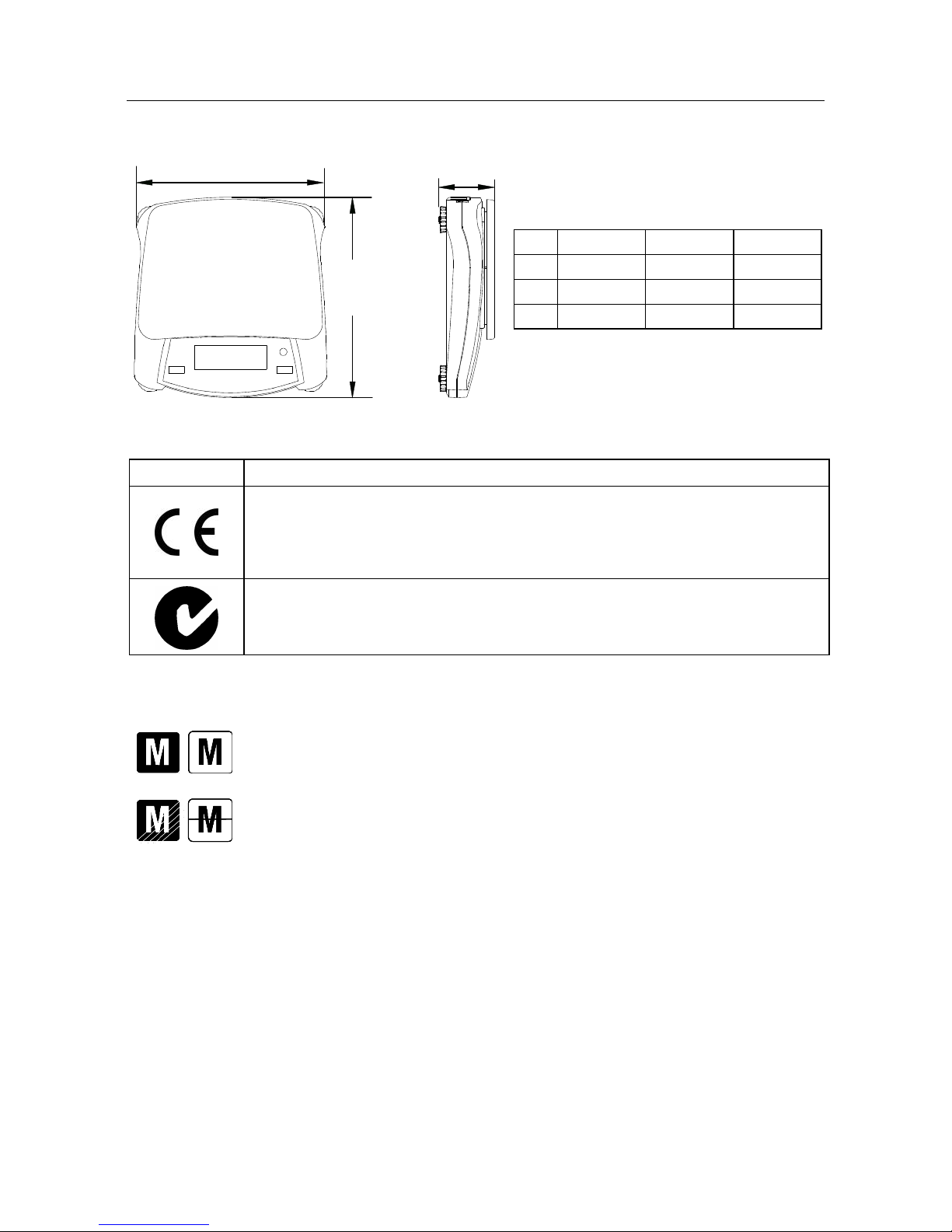

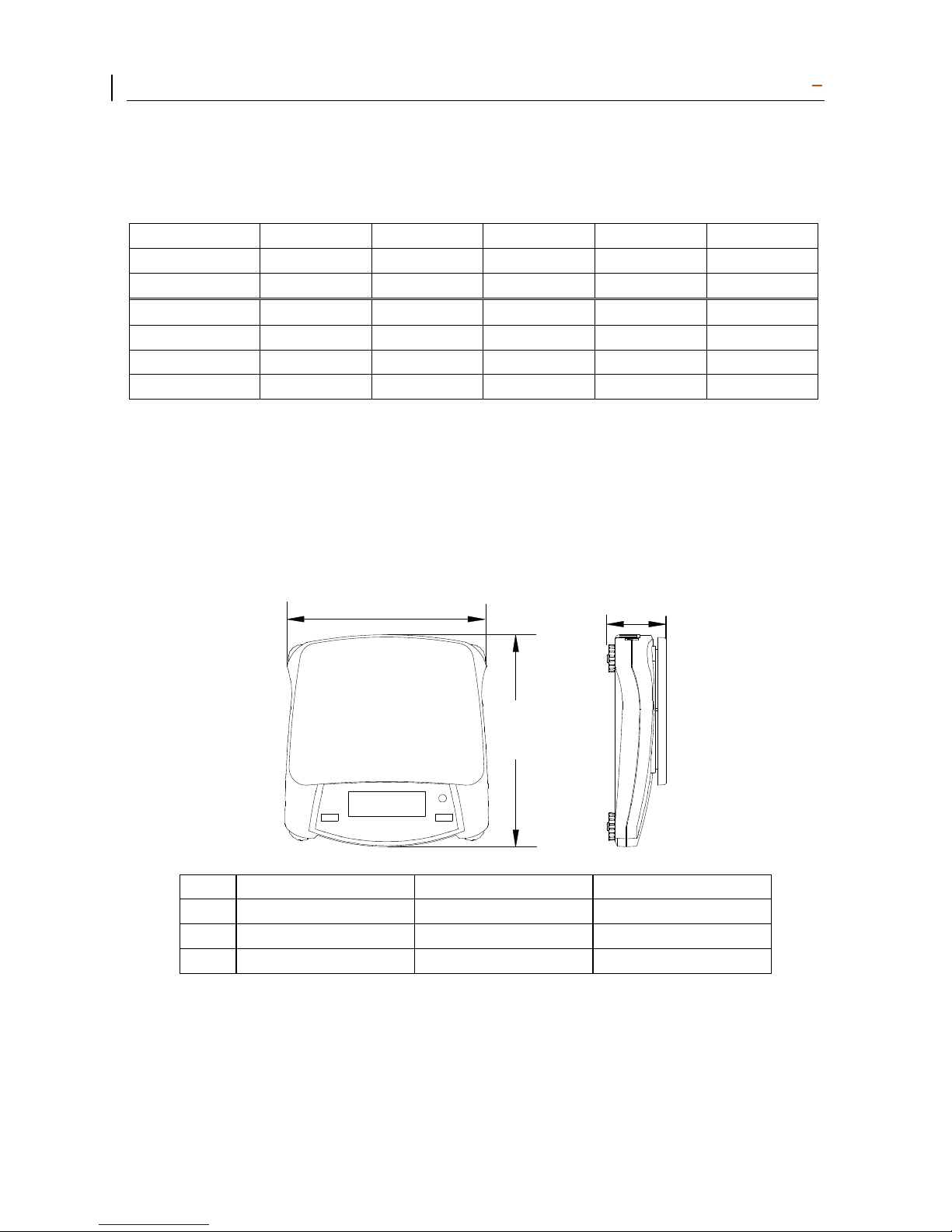

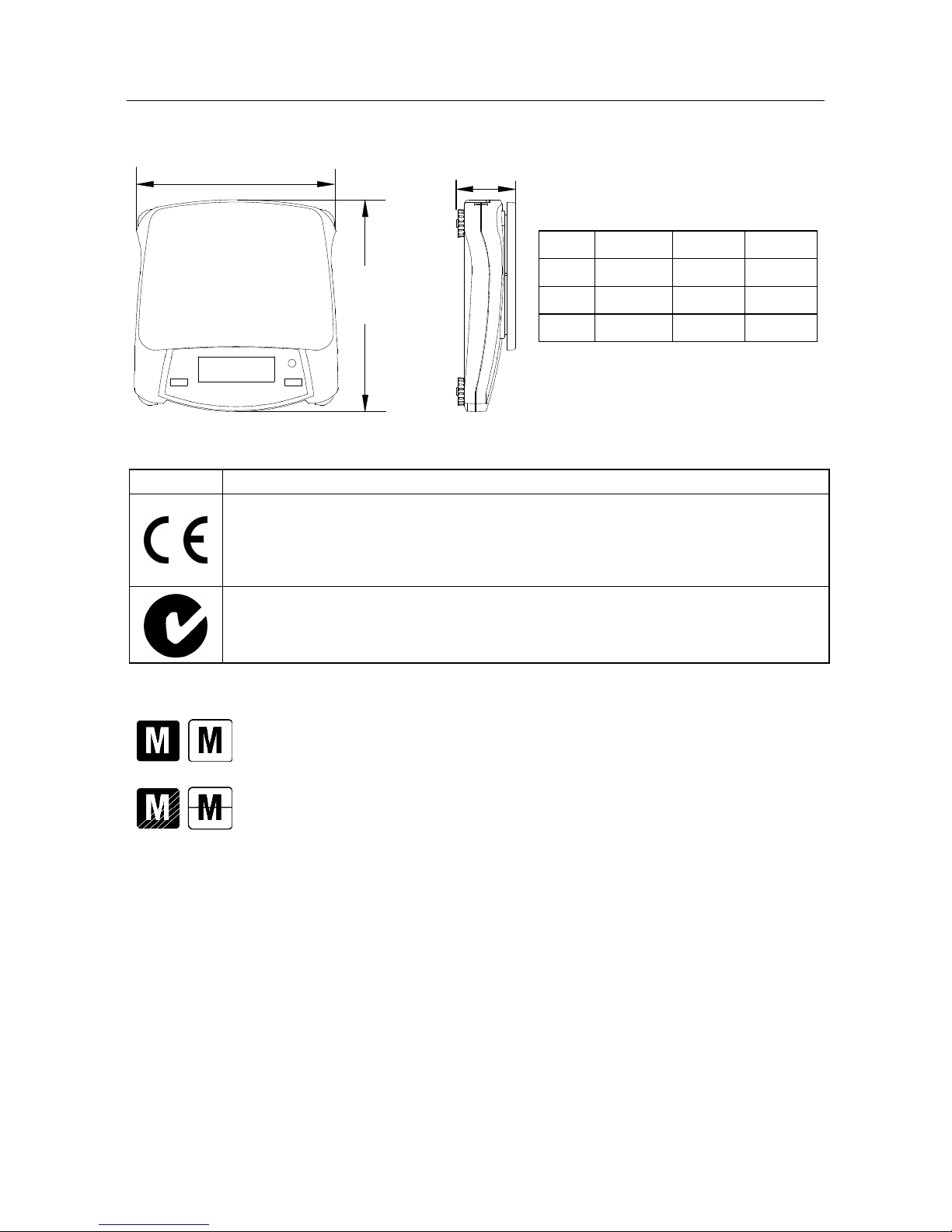

6.2 Drawings

A B C

NV

204 mm / 8 in.

212 mm / 8.4 in.

58 mm / 2.3 in.

NVL

204 mm / 8 in.

282 mm / 11.1 in.

74 mm / 2.9 in.

NVT

240 mm / 9.5 in.

250 mm / 9.8 in.

74 mm / 2.9 in.

A

B

Navigator® EN-11

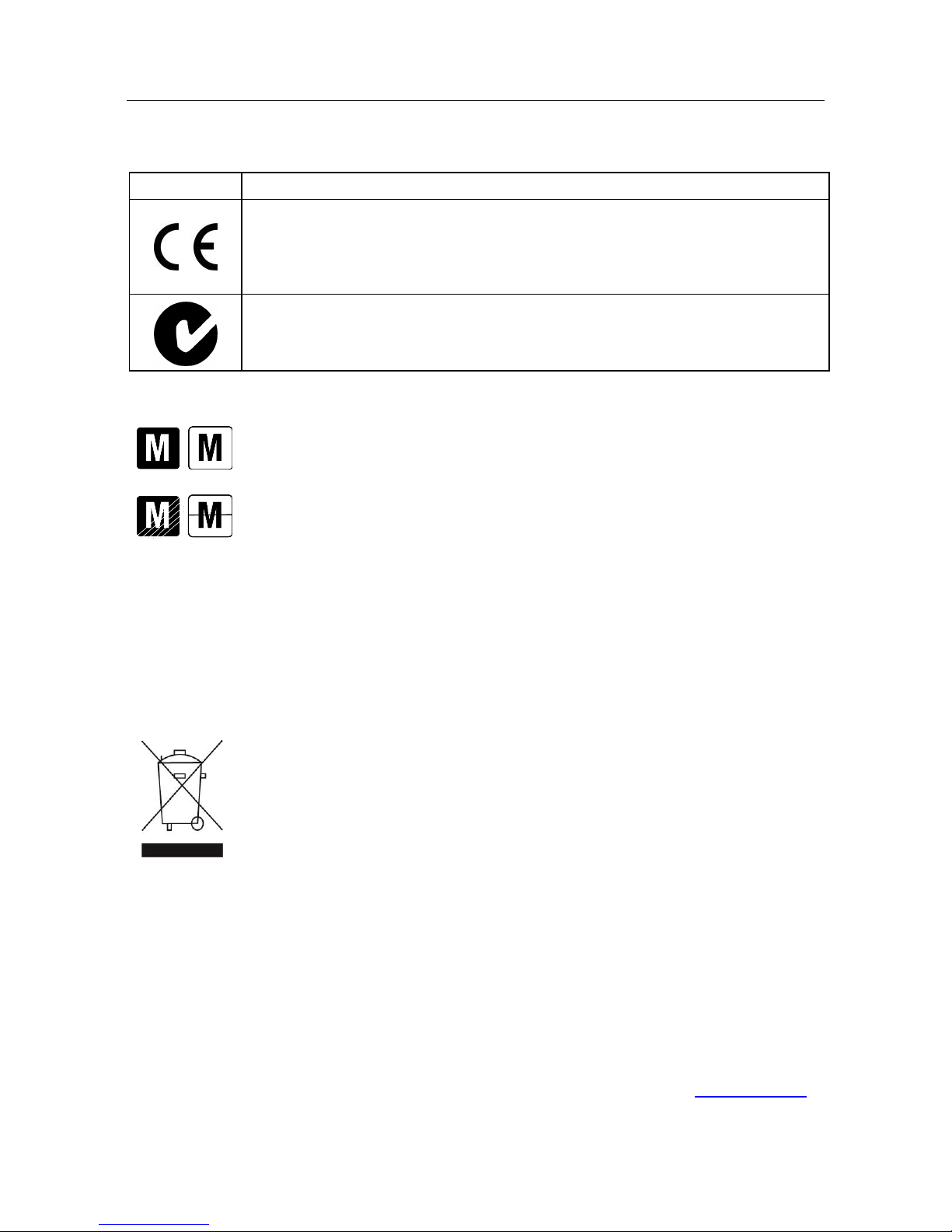

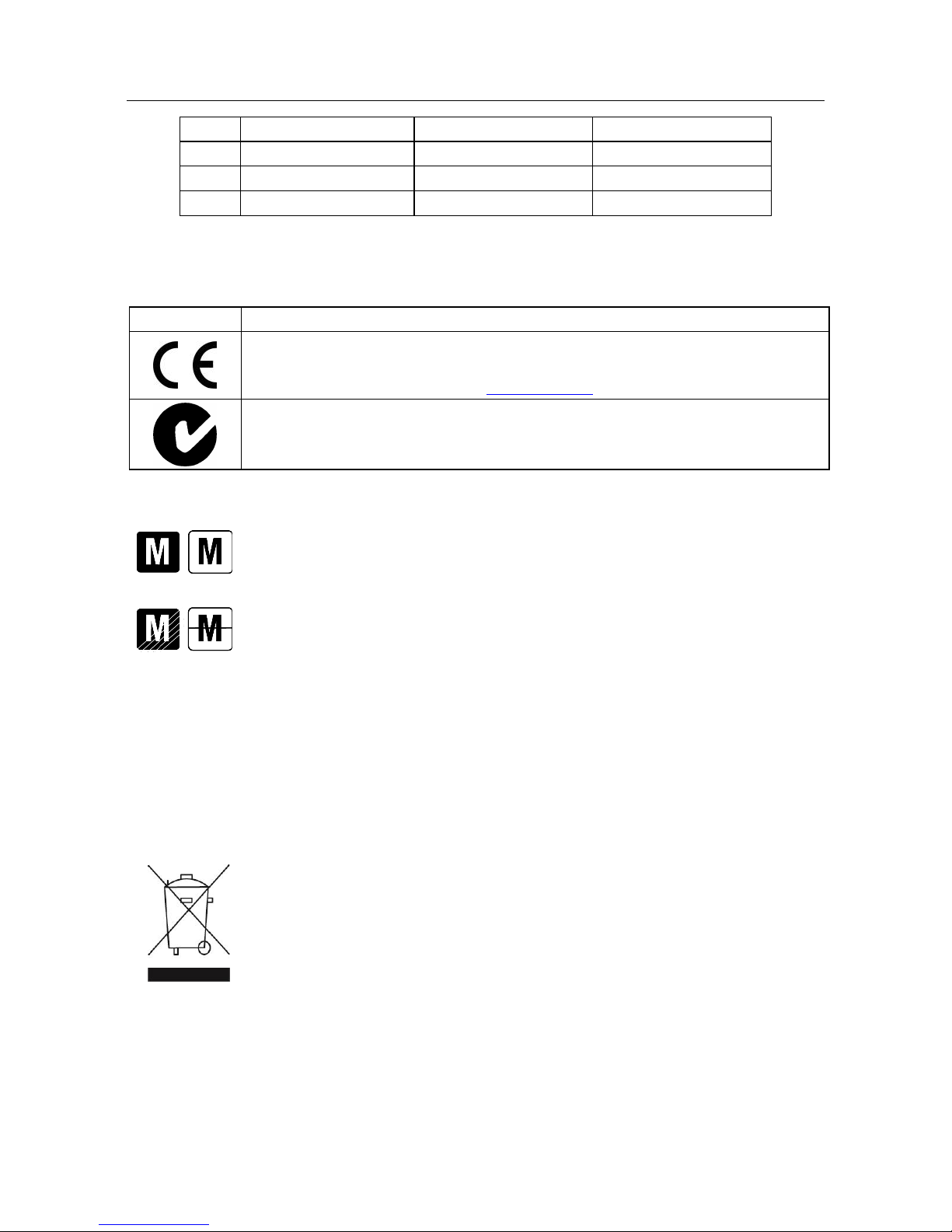

6.3 Compliance

Compliance to the following standards is indicated by the corresponding mark on the product.

Mark

Standard

This product conforms to the EMC directive 2004/108/EC, the Low Voltage Directive
2006/95/EC and the Non-automatic Weighing Instrument Directive 2009/23/EC. The
Declaration of Conformity is available online at www.OHAUS.com.

AS/NZS4251.1 Emission; AS/NZS4252.1 Immunity

Important notice for verified weighing instruments

Weighing Instruments verified at the place of manufacture bear one of the preceding
marks on the packing label and the green ‘M’ (metrology) sticker on the descriptive
data plate. They may be put into service immediately.

Weighing Instruments to be verified in two stages have no green ‘M’ (metrology) on

the descriptive data plate and bear one of the preceding identification marks on the
packing label. The second stage of the initial verification must be carried out by an
authorized and certified service organization established within the European
Community or by the National Notified Body.

The first stage of the initial verification has been carried out at the manufacturers work. It comprises
all tests according to the adopted European standard EN 45501:1992, paragraph 8.2.2.
If national regulations limit the validity period of the verification, the user of the weighing instrument
must strictly observe the re-verification period and inform the respective weights and measures
authorities.

Disposal

In conformance with the European Directive 2002/96/EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic waste.
This also applies to countries outside the EU, per their specific requirements.
The Batteries Directive 2006/66/EC introduces new requirements from September
2008 on removability of batteries from waste equipment in EU Member States. To
comply with this Directive, this device has been designed for safe removal of the
batteries at end-of-life by a waste treatment facility.

Please dispose of this product in accordance with local regulations at the collecting point specified
for electrical and electronic equipment. If you have any questions, please contact the responsible
authority or the distributor from which you purchased this device.

Should this device be passed on to other parties (for private or professional use), the content of this
regulation must also be related.

Disposal instructions in Europe are available online at www.ohaus.com. Choose your country,

then search for “WEEE.”

Thank you for your contribution to environmental protection.

EN-12 Navigator

®

FCC Note

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which case
the user will be required to correct the interference at his own expense.

Industry Canada Note

This Class B digital apparatus complies with Canadian ICES-003.

ISO 9001 Registration

In 1994, OHAUS Corporation, USA, was awarded a certificate of registration to ISO 9001 by Bureau
Veritus Quality International (BVQI), confirming that the OHAUS quality management system is
compliant with the ISO 9001 standard’s requirements. On May 15, 2003, OHAUS Corporation, USA,
was re-registered to the ISO 9001:2000 standard.

Limited Warranty

OHAUS products are warranted against defects in materials and workmanship from the date of
delivery through the duration of the warranty period. During the warranty period OHAUS will repair, or,
at its option, replace any component(s) that proves to be defective at no charge, provided that the
product is returned, freight prepaid, to OHAUS. This warranty does not apply if the product has been
damaged by accident or misuse, exposed to radioactive or corrosive materials, has foreign material
penetrating to the inside of the product, or as a result of service or modification by other than OHAUS.
In lieu of a properly returned warranty registration card, the warranty period shall begin on the date of
shipment to the authorized dealer. No other express or implied warranty is given by OHAUS
Corporation. OHAUS Corporation shall not be liable for any consequential damages.

As warranty legislation differs from state to state and country to country, please contact OHAUS or
your local OHAUS dealer for further details.

Product Registration

Protect your investment. Register your product with your local OHAUS dealer. In the US and Canada
register online at www.ohaus.com.

Navigator® ES-1

1. INTRODUCCIÓ N

Este manual contiene instrucciones de instalació n, operació n y mantenimiento para las serie
Navigator®. Lea el manual completamente antes de usar la balanza.

1.1 Precauciones de seguridad

Siga estas precauciones de seguridad:

 Verifique que el voltaje del adaptador de corriente alterna coincida con la alimentació n elé ctrica

local.

 Use la balanza só lo en lugares secos.
 No opere la balanza en ambientes adversos.
 No deje caer cargas sobre la plataforma de pesaje.
 El servicio debe proporcionarse solamente por personal autorizado.

1.2. Controles

Modelos Está ndares (no aprobados) – mostrado con pantalla LED.

Botó n

Funciones

Zero

Yes

Presió n corta (estando encendida): establece la pantalla en cero
(estando apagada): enciende la balanza
Presió n larga (estando encendida): apaga la balanza
Presió n corta (en Menú ): selecciona o acepta la configuració n mostrada

Print
Units
No

Presió n corta: vea en el Manual de interfase la descripció n de la operació n.
Presió n larga: navega a travé s de las unidades activas
Presió n corta (en Menú ): navega a travé s de las configuraciones disponibles

Function
Mode
Back

Presió n corta: selecciona la configuració n de la funció n
Presió n larga: selecciona el modo activo
Presió n corta (en Menú ): regresa a la configuració n anterior

Tare
Menu
Exit

Presió n corta: introduce o borra un valor de tara
Presió n larga: ingresa al menú de usuario
Presió n corta (en Menú ): sale rá pido del menú de usuario

IR Sensor (Izquierdo)
IR Sensor - Derecho

Los sensores pueden programarse para actuar como botones “sin tocarlos”.
Vea en menú del usuario la secció n 4.3 de las configuraciones disponibles.

Los sensores de infrarrojos se pueden activar con una mano u otro objeto que se coloca alrededor de 12 mm por
encima de la ubicació n de los sensores. La distancia de activació n del sensor puede variar en funció n de la
naturaleza reflexiva del objeto. Si se producen activaciones no deseadas debido a situaciones excepcionales, los
sensores se pueden desactivar.

ES-2 Navigator

®

F1

F2

F3

F4

Modelos aprobados – mostrado con pantalla LCD.

2. INSTALACIÓ N

2.1 Contenido del paquete

 Balanza
 Bandeja de pesaje

 Adaptador de corriente
 Manual de instrucciones

 Tarjeta de garantía

2.2 Seguro para transporte

El seguro para transporte se encuentra en la parte inferior de la balanza. Gire el indicador hacia la
posició n desbloqueada.

Nota: No hay bloqueo de transporte en los modelos aprobados.

2.3 Ubicació n

Coloque la balanza sobre una superficie firme y estable. Evite lugares con exceso de corrientes de
aire, vibraciones, fuentes de calor y cambios rá pidos de temperatura.

Ajuste las patas de nivelació n de manera que la burbuja quede centrada en el círculo.

SÍ NO

Burbuja de nivel

Patas ajustables

Indicador

Posició n desbloqueada

Posició n bloqueada

Navigator® ES-3

2.4 Energía

El adaptador de corriente alterna se usa para alimentar la balanza cuando no se necesitan baterías.

Conecte el adaptador de corriente

alterna en el conector de entrada.

Conecte el adaptador de

corriente alterna en una toma

de corriente adecuada.

Instalació n de la batería (sin batería interna opcional):
Retire la tapa de la batería e instale cuatro baterías siguiendo las indicaciones de polaridad que
se muestran en el compartimiento.

Batería recargable opcional (só lo los modelos NVL y NVT):

Las balanzas con la opció n de batería interna necesitará n cargarse durante 12 horas antes de
operar la balanza con la energía de la batería por primera vez. La batería está protegida contra
sobrecarga para que la balanza pueda permanecer conectada a la corriente alterna. Cuando la
batería está totalmente cargada, el indicador de batería en la pantalla dejará de destellar.

Para quitar la opció n de batería recargable e instalar baterías C., la referencia de la instrucció n
de recarga de la batería Opció n manual de instrucciones paso a paso, así como instrucciones
para su eliminació n.

Precaució n: Puede haber riesgo de explosió n si la batería recargable se reemplaza
por una de tipo erró neo o si no está correctamente conectada.

2.5 Calibració n inicial

Cuando se instala la balanza por primera vez, debe calibrarse para asegurar resultados exactos.
Presione Menu hasta que aparezca [mMeNU] (Menú ) en la pantalla. Cuando suelte el botó n, la

pantalla mostrará [.C.A.L.]. Presione Yes para aceptar, y se mostrará [SpaN]. Presione Yes
nuevamente para iniciar la calibració n de extensió n (Span). [--C--] destella mientras se guarda la

lectura de cero. Enseguida la pantalla muestra el valor del peso de calibració n. Coloque sobre la
bandeja de pesaje el masa de calibració n especificado.

[--C--] destella mientras se guarda la lectura. La balanza regresa al modo de aplicació n previo y
está lista para usarse.

Masas de calibració n requerido (se vende aparte)

Capacidad

Masa

Capacidad

Masa

Capacdad

Masa

210g

200g

1600g - 2100g

1kg

6400g - 10kg

5kg

310g - 510g

300g

3100g - 4100g

2kg

16kg - 20kg

10kg

1100g

500g

5100g

3kg

Conector de
entrada del
adaptador de
corriente

Tapa del
compartimiento
de la batería

ES-4 Navigator

®

3. OPERACIÓ N

Todos los modelos excepto para pesaje deben activarse en el Menú de usuario antes de que esté n
disponibles; vea la secció n 4.

3.1 Modo de pesaje

1. Mantenga presionado Mode hasta que aparezca [wJeIGH] (Pesaje).

2. Si se requiere, coloque un recipiente vacío sobre la bandeja de pesaje y presione Tare.

3. Agregue material al recipiente. La pantalla muestra el peso del material.

3.2 Modo de conteo de piezas

Este modo cuenta cantidades grandes de artículos con base en el peso de un conteo de referencia.

1. Coloque un recipiente vacío sobre la bandeja de pesaje y presione Tare.

2. Mantenga presionado Mode hasta que aparezca [Count] (Conteo). Entonces aparecerá
[CLr.APU] (Borrar peso de pieza promedio o APW, por sus siglas en inglé s).

3. Presione No para usar el peso de pieza promedio (APW) guardado. Continú e con el paso 6.

4. Presione Yes para establecer un nuevo APW. La balanza mostrará el tamañ o de la muestra
almacenada, por ejemplo, [Put 10]. Presione No o Back para alternar las opciones (5, 10, 20,

50 ó 100).

5. Coloque la cantidad de piezas indicadas sobre la bandeja y presione Yes para calcular el APW.
La pantalla muestra el conteo de piezas. Nota: presione Function para ver el APW actual.

6. Agregue piezas hasta que llegue al conteo que desea.

7. Para borrar el APW guardado, mantenga presionado Mode hasta que aparezca [Count]
(Conteo). Presione Yes cuando aparezca [Clr.APU].

3.3 Modo de porcentaje

Este mé todo mide el peso de una muestra como porcentaje de un peso de referencia.

1. Coloque un recipiente vacío sobre la bandeja de pesaje y presione Tare.

2. Presione Mode hasta que aparezca [Percnt] (Porcentaje). Aparecerá [Clr.ref] (Borrar
referencia).

3. Presione No para usar el peso de referencia guardado y proceda con el paso 6.

4. Presione Yes para establecer una nueva referencia. La balanza mostrará ahora [Put.ref].

5. Agregue el material de referencia que desee al recipiente. Presione Yes para ver el peso de
referencia, y luego presione Yes otra vez para guardar el peso de referencia. La pantalla
muestra 100%.

Nota: presione Function para ver el peso de referencia actual.

6. Reemplace el material de referencia con material de la muestra. La pantalla muestra el
porcentaje de la muestra comparado con el peso de referencia.

7. Para borrar la referencia guardada, mantenga presionado Mode hasta que aparezca [Percnt]
(Porcentaje). Presione Yes cuando aparezca [Clr.ref].

Navigator® ES-5

3.4 Modo mantener pantalla

Este modo mantiene el valor del peso estable má s alto para fá cil referencia.

1. Mantenga presionado Mode hasta que aparezca [Hold] (Mantener).

2. Coloque muestras que va a pesar sobre la bandeja. Cuando la balanza detecte el peso estable
más alto, destellará “Hold Indicator” (Mantener indicador) y el peso mostrado no cambiará.

3. Presione Function para liberar el valor del peso mantenido.

3.5 Modo acumular

Este modo permite al usuario almacenar el total de una serie de mediciones de peso. Con una opció n
de interfase se pueden transmitir los pesos de los componentes y el peso total.

1. Mantenga presionado Mode hasta que aparezca [ACCUmM] (Acumular). Aparecerá [Clr.Acc]
(Borrar acumular).

2. Presione Yes para borrar el valor guardado, o No para continuar sumando al total guardado.

3. Si se requiere, coloque un recipiente vacío sobre la bandeja de pesaje y presione Tare.

4. Agregue el primer artículo; se muestra su peso. Presione Function para guardar el peso; el
indicador “Accum” destellará y la pantalla mostrará el peso total.

5. Retire el primer artículo y coloque el siguiente. La balanza mostrará su peso. Presione
Function para guardar su peso. El indicador “Accum” destellará y se mostrará el nuevo peso
total.

6. Repita el paso 5 para todos los artículos que va a agregar.
Nota: Mientras la balanza muestra cero, presione Function para ver la cantidad total actual de
muestras y el peso total.

7. Para borrar el total guardado, mantenga presionado Mode hasta que aparezca [ACCUmM]
(Acumular). Presione Yes cuando aparezca [Clr.Acc].

3.6 Modo de peso de comprobació n

Este modo establece límites bajos y altos para procesos de control de porciones.

1. Mantenga presionado Mode hasta que aparezca [CHeCk] (Verificar). Aparecerá [Clr.ref]
(Borrar referencias).

2. Presione No para usar los límites de los pesos de referencia guardados y proceda con el paso

5. Presione Function para ver los límites de los pesos de referencia bajo y alto.

3. Presione Yes para establecer nuevos valores de referencia. La balanza mostrará [Set. Lo]
(Establecer bajo). Presione Yes para ver el valor del límite “Low” (Bajo). Presione Yes para
aceptar, o No para modificar el valor del límite “Low”. Aparece entonces el valor guardado con

el primer dígito resaltado [000.000 kg]. Presione No varias veces hasta que aparezca el
nú mero que desee. Presione Yes para aceptar y resaltar el siguiente dígito. Repita hasta que
todos los dígitos sean correctos. Presione Yes para aceptar el valor del límite “Low”; entonces
aparecerá [Set. Hi] (Establecer alto).

4. Repita el mismo procedimiento para aceptar o modificar el valor “High”.

5. Coloque material de muestra sobre la bandeja. El indicador “Accept” (Aceptable) mostrará
ahora que el peso de la muestra está dentro del rango aceptable.

6. Para borrar los valores de referencia guardados, mantenga presionado Mode hasta que
aparezca [CHeCk] (Verificar). Presione Yes cuando aparezca [Clr.ref].

ES-6 Navigator

®

4. CONFIGURACIONES

El Menú de usuario permite personalizar las configuraciones de la balanza.
Nota: puede haber submenú s adicionales si se instalan opciones de interfase. Vea el Manual de
usuario de interfase para má s informació n de configuració n.

4.1 Menú de navegació n

Menú de usuario:

Submenú s:

.C.a.l.

.S.e.t.u.p.

.M.o.d.e.

.U.n.i.t.

.E.n.d.

Elementos

del menú :

Span

Lin

End

A-off
Disply
Bright

IR.LEFT

IR.RGHT

End

Count

Percnt

Hold

Accum

Check

End

ct, g, kg, grn,

lb, oz, lb:oz,

ozt, N, dwt,

thk, tsg, ttw,

tola, tical

End

Mantenga presionado Menu hasta que aparezca [mMeNU] (Menú ) en la pantalla. Al soltarlo,
aparecerá el primer submenú [.C.a.l.] (Calibració n).

Presione Yes para ingresar al submenú mostrado, o presione No para avanzar al siguiente.
Al seleccionar un submenú se muestra el primer elemento del menú . Presione Yes para ver la
configuració n del elemento del menú , o presione No para avanzar al siguiente elemento del menú .
Cuando vea la configuració n, presione Yes para aceptarla, o presione No para cambiar dicha

configuració n. Cuando aparezca [End] (Finalizar), presione Yes para regresar a las opciones del
submenú , o No para regresar al primer elemento del menú actual.

4.2 Submenú Cal (Calibració n)

 Extensió n [SpaN] (yes, no): inicia un procedimiento de calibració n de extensió n (cero y

extensió n). La calibració n de extensió n es importante cuando se configura inicialmente la
balanza.

 Linealidad [Lin] (yes, no): inicia un procedimiento de calibració n de linealidad (cero, punto

medio y extensió n).

4.3 Submenú Setup (Configuració n)

Las pantallas LCD de luz de fondo y LED (rojo) tendrá n diferentes elementos de menú o
configuraciones con base en su funcionalidad.

 Apagado automá tico [A-Off] (on, off): cuando Auto Off se configura en “on” (encendido), la

balanza se apaga automá ticamente despué s de cinco minutos de inactividad. Auto off se usa
para ahorrar energía de la batería.

 Pantalla [disply] (on, auto, dim (LED), off (LCD)): esta configuració n controla la luz de fondo

LCD o los dígitos LED; constantemente encendida, apagado automá tico despué s de cinco
segundos de inactividad de la balanza, atenuació n de la luz LED despué s de 60 segundos de
inactividad de la balanza, o luz de fondo LCD siempre apagada.

 Brillo [Bright] (hi, mid, low): esta configuració n controla el brillo de la pantalla LED. Los

modelos con LCD no verá n este elemento de menú .

 Sensor infrarrojo izquierdo [Ir.LEFt] o derecho [Ir.rght] (Off, Tare, Function, Print, Zero,

Display): estas configuraciones determinan el papel de los sensores infrarrojos. “Zero” (Cero),

“Print” (Imprimir), “Function” (Función) o “Tare” (Tara) permiten que el sensor infrarrojo actúe

igual que el botó n relacionado. “Display” (Pantalla) activa la pantalla si está configurada como
Display-Auto (Pantalla-automá tica). “Off” (Apagado) inhabilita al sensor.

Navigator® ES-7

4.4 Menú modo

Este submenú activa modos para que esté n disponibles para usarse con el botó n Mode. El modo de
pesaje siempre está activo.

 Conteo de piezas [Count] (on, off); configure como “on” (encendido) para que el modo esté

activo.

 Porcentaje [Percnt] (on, off): configure como “on” (encendido) para que el modo esté activo.
 Mantener [Hold] (on, off): configure como “on” (encendido) para que el modo esté activo.
 Acumular [ACCUmM] (on, off): configure como “on” (encendido) para que el modo esté activo.
 Comprobar peso [CHECk] (on, off): configure como “on” (encendido) para que el modo esté

activo.

4.5 Menú unidades

Este submenú activa unidades para que sean accesibles con el botó n Units. Las unidades en el
menú deben encenderse (on) para que esté n activas. Las unidades onza (oz) y libra:onza (lb:oz)

incluyen la opció n de lectura decimal [dec] o fraccional [frac]. Debido a los diferentes requerimientos
de las agencias, la unidad de grano tiene dos opciones de presentació n de íconos: gr o grn.
Nota: Las unidades y modalidades disponibles pueden varían en funció n de los modelos y la
legislació n de cada país o regió n.

4.6 Sellado del acceso a las configuraciones de la balance

El interruptor de bloqueo del menú limita los cambios en los menú s CAL, SETUP, MODE y UNIT. En
el de los modelos aprobados tipo CE, el interruptor puede establecer algunos ajustes de la balanza
específicamente requerido por el organismo de aprobació n. El interruptor puede sellarse con sellos de
papel/etiqueta, sellos de plomo o cintas de plá stico.

Bloqueado

Desbloqueado

5. MANTENIMIENTO

5.1 Identificació n y solució n de problemas

La siguiente tabla describe los problemas comunes y las posibles causas y soluciones.
Si persiste algú n problema, comuníquese con OHAUS o con su distribuidor autorizado.

Síntoma

Causa posible

Solució n

No enciende

No hay energía hacia la balanza

Verifique las conexiones y el voltaje

Falta de precisió n

Calibració n incorrecta
Ambiente inestable

Calibre
Cambie la balanza a un lugar apropiado

No puede calibrarse

Ambiente inestable
Peso de calibració n incorrecto

Cambie la balanza a un lugar adecuado
Use pesos de calibració n correctos

No puede ingresar al
modo

Modo no habilitado

Ingrese al menú y habilite el modo

No puede ingresar en
la unidad de medida

Unidad no habilitada

Ingrese al menú y habilite la unidad

ES-8 Navigator

®

Lo ref

El peso de referencia es demasiado bajo

Aumente el peso de referencia

ref err

Conteo de piezas– peso de muestra <1d.

Muestra error –sale del modo o va a
[Clr.ApU].

Err 3.0 Cal

Peso de calibració n incorrecto

Vea la secció n 2.5 para los pesos correctos

Err 4.4 full

Memoria intermedia RS232 llena

Establezca comunicació n amiga encendida;
vea el Manual de usuario

Err 8.1 ˉLoadˉ

Rango de cero en encendido excedido

Retire la bandeja; revise la posició n del seguro
de transporte

Err 8.2 _Load_

Cero en encendido debajo del rango

Instale la bandeja; revise la posició n del
seguro de transporte

Err 8.3 ˉLoadˉ

Sobrecarga (>cap+9e)

La carga excede la capacidad má xima de la
balanza

Err 8.4 _Load_

Carga deficiente

Lectura por debajo del rango mínimo –
Reinstale la bandeja.

Err 8.6 999999

Valor mostrado >999999

El resultado excede la capacidad de la
pantalla.

Err 9 Data

Error de datos internos

Comuníquese con OHAUS o con un agente de
servicio autorizado

Err 13 mMEmM

Error al escribir EEPROM.

Comuníquese con OHAUS o con un agente de
servicio autorizado

Err 53 CSumM

Datos de suma de comprobació n no
vá lidos

Comuníquese con OHAUS o con un agente de
servicio autorizado

5.2 Informació n de servicio

Si la secció n de identificació n y solució n de problemas no resuelve o describe su problema,
comuníquese con su agente autorizado de servicio de OHAUS. Para asistencia de servicio o ayuda
té cnica en Estados Unidos, llame gratis al 1-800-526-0659 entre las 8:00 a.m. y las 5:00 p.m. hora del
este. Un especialista de servicio para productos OHAUS estará disponible para brindarle asistencia.
Fuera de los Estados Unidos, visite nuestra pá gina web, www.OHAUS.com, para encontrar la oficina
de OHAUS má s cercana a usted.

5.3 Accesorios

Kit de recargable bateria 83032106 (NVL, NVT)
Kit de interfase RS232 83032107 (NV, NVL, NVT)
Kit de interfase USB 83032108 (NV, NVL, NVT)
Kit de interfase Ethernet 83032109 (NV, NVL, NVT)
Kit de protecció n y cubrimiento 83032223 (NV) 83032222 (NVL) 83032221 (NVT)
Maletín de transporte 83032226 (NV) 83032225 (NVL) 83032224 (NVT)
Impresoras y cables Pó ngase en contacto con OHAUS

Navigator® ES-9

6. DATOS TÉ CNICOS

Los datos té cnicos son vá lidos en las siguientes condiciones ambientales:
Temperatura ambiente: 10 a 40 ° C, modelos aprobados (M) 0 a 40 ° C
Humedad relativa: humedad relativa de 20% a 85%, no condensante
Altura sobre el nivel del mar: hasta 4000 m
Viabilidad de operació n: se garantiza a temperaturas ambiente entre 0 y 40 ° C
Energía: adaptador de corriente alterna; salida de 12 VCD, 420 mA, 4 baterías o batería recargable
Protecció n: contra polvo y agua
Grado de contaminació n: 2
Categoría de instalació n: Clase III
EMC: vea la Declaració n de Conformidad

6.1 Especificaciones

Especificaciones típicas:

Tiempo de estabilizació n

1 segundo

Rango de tara

A la capacidad mediante sustracció n

Modos de aplicació n

peso, porcentaje, conteo de piezas, comprobació n de peso, acumular,

mantener

Unidades de pesaje

no aprobados: ct, g, kg, grn, lb, oz, lb:oz, ozt, N, dwt, tael (3), tola, tical
M modelos: g, kg, ct N modelos: g, kg, ct, lb, oz, ozt, dwt, grn

Energía de CA

Adaptador (se incluye) - 12 VCD o 12 VCA, 420 mA

Energía de la batería

NV: 4 baterías AA (LR6) (no se incluyen), NVL, NVT: 4 baterías C
(LR14) (no se incluyen) u opció n de batería recargable

Calibració n

Digital con peso externo

Pantalla LCD

LCD de 6 dígitos y 7 segmentos con luz de fondo blanca LED

Pantalla LED

LED de 6 dígitos y 7 segmentos

Tamañ o de la pantalla

Dígitos de 20 mm

Teclado numé rico

Membrana de 4 botones má s dos sensores infrarrojos programables

Protecció n contra ingreso

IP43 (modelos NVL y NVT só lo)

Tamañ o de la bandeja
(A x P)

NV: 190 mm x 138 mm NV212: Ø 120mm
NVL: 194 mm x 203 mm NVT: 230 mm x 174 mm

Peso neto1

NV: 1,0 kg / 2,2 lb NVL: 1,5 kg / 3,3 lb NVT: 1,5 kg / 3,3 lb

Peso de transporte1

NV: 1,4 kg / 3,1 lb NVL: 2,3 kg / 5,1 lb NVT: 2,3 kg / 5,1 lb

Nota 1: /1 y /3 modelos añ adir 0,5 kg

Modelos no aprobados:

Modelo

1,2

Capacidad

Capacidad de

lectura (d)

Repetibilidad

Linealidad

Masa de

calibració n

de extensió n

Masa de

calibració n

de linealidad

NV212

210g

0,01g

1d

± 2d

200g

100g, 200g

NV211*

210g

0.1g

1d

± 2d

200g

100g, 200g

NV511

510g

0,1g

1d

± 2d

300g

300g, 500g

NV1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NV2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

ES-10 Navigator

®

NV4101

4100g

0,2g

1d

± 2d

2kg

2kg, 4kg

MV5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NV4000*

4000g

1g

1d

± 2d

2kg

2kg, 4kg

NVL511

510g

0,1g

1d

± 2d

300g

300g, 500g

NVL1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NVL2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NVL5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NVL10000

10000g

1g

1d

± 2d

5kg

5kg, 10kg

NVL20000

20000g

1g

1d

± 2d

10kg

10kg, 20kg

NVT1601

1600g

0,1g

1d

± 2d

1kg

1kg,1.5kg

NVT3201

3200g

0,2g

1d

± 2d

2kg

2kg, 3kg

NVT6401

6400g

0,5g

1d

± 2d

5kg

3kg, 6kg

NVT10001

10000g

0,5g

1d

± 2d

10kg

5kg, 10kg

NVT16000

16000g

1g

1d

± 2d

10kg

10kg, 15kg

Nota 1: /1 = Opció n de batería recargable instalada en fá brica

/2 = Pantalla LED
/3 = Pantalla LED con opció n de batería recargable instalada en fá brica

Nota 2: *: só lo está disponible enalgunos países.

Modelos aprobados:

Modelo

1,2

Max=

e=

Clase

aprobada

Masa de calibració n

de extensió n

Masa de calibració n

de linealidad

NV311

310g

0,1g

III

200g

200g, 300g

NV3100

3100g

1g

III

2kg

2kg, 3kg

NVT1601

1600g

0,5g

III

1kg

1kg, 1,5g

NVT3200

3200g

1g

III

2kg

2kg, 3kg

NVT6400

6400g

2g

III

5kg

3kg, 6kg

NVT16000

16000g

5g

III

10kg

10kg, 15kg

Nota 1: M = Tipo aprobado por la EC
N = Certificació n NTEP y aprobació n de Measurement Canada
Nota 2: /1 = Opció n de batería recargable instalada en fá brica

/2 = Pantalla LED
/3 = Pantalla LED con opció n de batería recargable instalada en fá brica

Ejemplo: NVT3200M/3

Navigator® ES-11

6.2 Dibujos

A B C

NV

204 mm

212 mm

58 mm

NVL

204 mm

282 mm

74 mm

NVT

240 mm

250 mm

74 mm

6.3 Conformidad

La conformidad a los está ndares siguientes es indicada por la marca correspondiente en el producto.

Marca

Está ndar

Este producto se conforma con la Directiva EMC 2004/108/EC. con la Directiva para
Voltaje Bajo 2006/95/EC y con la Directiva para Instrumentos de Pesaje no Automá t
cos 2009/23/EC. La Declaració n de Conformidad está disponible en internet a travé s
de www.OHAUS.com.

AS/NZS4251.1; AS/NZS4252.1

Notificació n importante para instrumentos de pesaje verificados.

Los instrumentos de pesaje verificados en el sitio de fabricació n llevan una de las

marcas precedentes en el rótulo del empaque y la etiqueta de la ‘M’ verde

(metrología) en la placa descriptiva. Estos instrumentos se pueden poner en
funcionamiento inmediatamente.

Los instrumentos de pesaje a ser verificados en dos etapas no tienen ninguna ‘M’

verde (metrología) en la placa descriptiva, y presentan una de las marcas de
identificació n precedentes sobre el ró tulo del empaque. La segunda etapa de la
verificació n inicial debe ser llevada a cabo por la organizació n de servicio aprobada
del representante autorizado dentro de la CE o por las autoridades nacionales de
pesos y medidas.

La primera etapa de la verificació n inicial ha sido llevada a cabo en el sitio de fabricació n. É sta
comprende todas las pruebas estipuladas por el está ndar europeo adoptado: EN 45501:1992,
pá rrafo 8.2.2.

Si las normas nacionales limitan el periodo de validez de la verificació n, el usuario del instrumento de
pesaje debe seguir estrictamente el periodo de re-verificació n e informar a las correspondientes
autoridades de pesos y medidas.

A

B

ES-12 Navigator

®

Eliminació n
de residuos

De conformidad con las exigencias de la directiva europea 2002/96/CE sobre
residuos de aparatos elé ctricos y electró nicos (RAEE), este equipo no puede
eliminarse como basura domé stica. Esta prohibició n es asimismo vá lida para los
países que no pertenecen a la UE cuyas normativas nacionales en vigor así lo
reflejan.
La Directiva para baterías 2006/66/EC introduce nuevos requisitos a partir de
septiembre de 2008 acerca de la remoció n de las baterías de equipos de desecho
en los países miembros de la Unió n Europea. Para cumplir con esta Directiva, este
dispositivo ha sido designado para remoció n segura de baterías al final de su vida
ú til a travé s de un centro de tratamiento de desechos.

Elimine este producto, segú n las disposiciones locales, mediante el sistema de recogida selectiva
de aparatos elé ctricos y electró nicos.
Si tiene alguna pregunta al respecto, diríjase a las autoridades responsables o al distribuidor que le
proporcionó el equipo.
Si transfiere este equipo (por ejemplo, para la continuació n de su uso con fines privados,
comerciales o industriales), deberá transferir con é l esta disposició n.
Las instrucciones de eliminació n para Europa está n disponibles a travé s de Internet en

www.ohaus.com. Elija su país, realice la bú squeda sobre residuos de aparatos elé ctricos y

electró nicos (WEEE).
Muchas gracias por su contribució n a la conservació n medioambiental.

Registro ISO 9001

En 1994, Bureau Veritus Quality International (BVQI) le otorgó a OHAUS Corporation, EE.UU., un
certificado de registro ISO 9001 el cual confirma que el sistema administrativo de calidad de OHAUS
cumple con los requerimientos del está ndar ISO 9001. En mayo 15 del 2003, OHAUS Corporation,
EE.UU., fue registrada nuevamente al está ndar ISO 9001:2000.

GARANTÍA LIMITADA

Los productos de OHAUS está n garantizados contra defectos en los materiales y la mano de obra
desde la fecha de entrega hasta que se termine el periodo de garantía. Durante el periodo de
garantía, OHAUS reemplazará o reparará , por cuenta propia, sin costo alguno, el o los componentes
comprobados como defectuosos, siempre y cuando el producto sea enviado a OHAUS con los gastos
de envío pagados por anticipado.

Esta garantía no se aplica si el producto ha sido dañ ado por accidente o mal uso, expuesto a
materiales radioactivos o corrosivos, se ha penetrado con objetos extrañ os en su interior, o como
resultado de haberle prestado servicio o haber realizado una modificació n personas ajenas a OHAUS.
Ademá s del envío apropiado de la tarjeta de garantía, el periodo de garantía comienza en la fecha del
envío al distribuidor autorizado. No existe ninguna otra garantía expresa o implícita ofrecida por
OHAUS Corporation. OHAUS Corporation no puede ser demandada por dañ os consecuentes.

Ya que las legislaciones de garantías difieren de estado a estado y de país a país, por favor contacte
a su representante de OHAUS para mayores detalles.

Registro de productos

Proteja su inversion. Registre su producto con su distribuidor local de OHAUS. En los EE.UU. y
registro en linea de Canadá en www.ohaus.com.

Navigator® FR-1

1. INTRODUCTION

Ce manuel contient des instructions d'installation, de fonctionnement et d'entretien de la sé rie
Navigator®. Veuillez lire toutes ces instructions avant d’utiliser la balance.

1.1 Consignes de sé curité

Veuillez respecter ces consignes de sé curité .

 Assurez-vous que la tension d'entrée de l’adaptateur CA correspond à l'alimentation secteur locale.
 Utilisez seulement la balance dans des lieux secs.
 N'utilisez pas la balance dans des environnements difficiles.
 Ne laissez pas tomber les charges sur la plate-forme.
 L'entretien doit ê tre exclusivement exé cuté par un personnel agré é .

1.2. Contrô les

Modè les Standard (non approuvé s) – montre avec affichage LED.

Bouton

Fonctions

Zero

Yes

Courte pression (si en marche) Dé finit l'affichage à zé ro
(si à l'arrê t) : Met la balance sous tension
Longue pression (si en marche) Met la balance à l'arrê t
Courte pression (dans le menu) Sé lectionne/accepte le ré glage affiché

Print

Units
No

Courte pression : Reportez-vous au Manuel de l'interface pour une description

du fonctionnement.
Longue pression : Navigue parmi les unité s actives
Courte pression (dans le menu) Navigue parmi les ré glages disponibles

Function
Mode
Back

Courte pression : Sé lectionne le ré glage de fonctionnement
Longue pression : Sé lectionne le mode actif
Courte pression (dans le menu) : revient aux ré glages pré cé dents

Tare
Menu
Exit

Courte pression : Introduction/Effacement d'une valeur de tare
Longue pression : Permet d'entrer dans le menu Utilisateur
Courte pression (dans le menu) : Sortie rapide du menu Utilisateur

IR Sensor - gauche
IR Sensor - droit

Les capteurs IR peuvent ê tre programmé s pour agir en tant que boutons « sans
effleurement ». Reportez-vous à la section du menu Utilisateur pour les ré glages
disponibles.

Les capteurs IR peuvent ê tre activé s par une main ou un autre objet qui est placé environ 12 mm au­dessus de leur position. La distance d' activation du capteur varie en fonction de la nature ré flé chis­sante de l'objet. Le capteur peut é galement ê tre dé sactivé afin de pré venir un dé clenchement involontaire.

FR-2 Navigator

®

F1

F2

F3

F4

Modè les approuvé s – montre avec affichage LCD.

2. INSTALLATION

2.1 Contenu de l’emballage

 Balance
 Plate-forme

 Adaptateur d'alimentation
 Manuel d’instructions

 Carte de garantie

2.2 Verrouillage de transport

Le verrouillage de transport se trouve sous la balance. Faites tourner le pointeur vers la position
dé verrouillé e.

Note: Aucun dispositif de sé curité sur les modè les approuvé s.

2.3 Emplacement

Utilisez la balance sur une surface solide et stable. É vitez les emplacements avec des courants d'air,
des vibrations, des sources de chaleur excessive ou avec des changements brusques de
tempé rature.

Ré glez les pieds de mise à niveau pour que la bulle soit centré e dans le cercle.

OUI NON

Niveau à bulle

Pied ré glable

Pointeur

Position dé verrouillé e

Position verrouillé e

Navigator® FR-3

2.4 Alimentation

L'adaptateur CA est utilisé pour alimenter la balance lorsque l'alimentation par piles n'est pas
né cessaire.

Connectez la fiche de l'adaptateur

d'alimentation CA sur la prise d'entré e.

Connectez l'adaptateur CA sur

l'alimentation secteur adé quate.

Installation des piles (sans l'option de batterie interne):
Dé montez le couvercle des piles et installez 4 piles en respectant les indications de polarité
indiqué es dans le compartiment.

Batteries rechargeables en option (modè les NVL et NVT seulement):

Les balances avec l'option de batterie interne devront ê tre chargé es pendant 12 heures avant
de pouvoir les faire fonctionner sur batterie pour la premiè re fois. La batterie est proté gé e contre
les surcharges, elle peut donc rester connecté e sur la prise secteur. Lorsque la batterie est
complè tement chargé e, le té moin sur l'affichage s'arrê tera de clignoter.

Pour supprimer l'option batterie rechargeable et d'installer les piles C, ré fé rence de l'instruction
Option Recharge Batterie manuel pour des instructions é tape par é tape, ainsi que les
instructions d'é limination.

Attention: Un risque d'explosion peut se produire si la pile rechargeable est

remplacé e par un mauvais type ou si elle n'est pas correctement connecté e.

2.5 É talonnage initial

Lorsque la balance est installé e pour la premiè re fois, elle doit ê tre é talonné e afin d'assurer des
ré sultats pré cis.

Maintenez appuyé Menu jusqu'à ce que [mMeNU] (Menu) s'affiche. Lorsque le bouton est relâ ché ,
[.C.A.L.] s'inscrit sur l'afficheur. Appuyez sur Yes pour accepter, [SpaN] s'affichera alors. Appuyez sur

Yes à nouveau pour commencer l'é talonnage gé né ral.
[--C--] clignote pendant que la mesure du zé ro est mé morisé e. Ensuite, l'affichage pré sente la
valeur de la pesé e d'é talonnage. Placez la masse d'é talonnage spé cifié sur la plate-forme. [--C--]
clignote pendant que la mesure est mé morisé e. La balance revient au mode de l'application

pré cé dente et est prê te à ê tre utilisé e.

Masses d'é talonnage né cessaires (vendus sé paré ment)

Capacité

Masse

Capacité

Masse

Capacité

Masse

210g

200g

1600g - 2100g

1kg

6400g - 10kg

5kg

310g - 510g

300g

3100g - 4100g

2kg

16kg - 20kg

10kg

1100g

500g

5100g

3kg

Prise d'entré e
de l'adaptateur
d'alimentation

Couvercle du
compartiment
des piles

FR-4 Navigator

®

3. FONCTIONNEMENT

Tous les modes, à l'exception de la pesé e, doivent ê tre activé s dans le menu Utilisateur avant de
pouvoir ê tre disponibles, reportez-vous à la section 4.

3.1 Mode Pesé e

1. Maintenez appuyé Mode jusqu'à ce que [wJeIGH] (Poids) s'affiche.

2. Au besoin, placez un ré cipient vide sur la plate-forme et appuyez sur Tare.

3. Introduisez un objet à peser dans le ré cipient. L'affichage pré sentera le poids de l'objet.

3.2 Mode Comptage des piè ces

Ce mode permet de compter un plus grand nombre d'é lé ments en se basant sur le poids d'un
comptage de ré fé rence.

1. Au besoin, placez un ré cipient vide sur la plate-forme et appuyez sur Tare.

2. Maintenez appuyé Mode jusqu'à ce que [Count] (Comptage) s'affiche. [CLr.APU] (Effacement

du poids moyen de la piè ce) s'affichera alors.

3. Appuyez sur No pour utiliser APW en mé moire. Passez à l'é tape 6.

4. Appuyez sur Yes pour é tablir APW. La balance affichera alors la taille enregistré e de

l'é chantillon, par exemple [Put 10]. Appuyez sur No ou Back pour naviguer parmi les choix (5,
10, 20, 50 ou 100).

5. Introduisez le nombre indiqué de piè ces sur la plate-forme et appuyez sur Yes pour calculer
l'APW. L'affichage pré sente le nombre de piè ces. Remarque: Appuyez sur Function pour
visualiser l'APW en cours.

6. Ajoutez des piè ces supplé mentaires jusqu'à ce que le nombre dé siré soit atteint.

7. Pour effacer APW en mé moire, maintenez appuyé Mode jusqu'à ce que [Count] (comptage)
soit affiché . Appuyez sur Yes lorsque [Clr.APU] s'affiche.

3.3 Mode Pourcentage

Ce mode mesure le poids d'un é chantillon en tant que pourcentage d'un poids de ré fé rence.

1. Placez un ré cipient vide sur la plate-forme et appuyez sur Tare.

2. Maintenez appuyé Mode jusqu'à ce que [Percnt] s'affiche. [Clr.ref] (effacer ré fé rence)
s'affichera alors.

3. Appuyez sur No pour utiliser le poids de ré fé rence en mé moire et passez à l'é tape 6.

4. Appuyez sur Yes pour é tablir une nouvelle ré fé rence. La balance affichera alors [Put.ref].

5. Ajoutez l'objet de ré fé rence retenu au ré cipient. Appuyez sur Yes à nouveau pour mettre en
mé moire le poids de ré fé rence. L’écran affiche 100 %.

Remarque : Appuyez sur Function pour visualiser le poids de ré fé rence en cours.

6. L'affichage pré sente le pourcentage de l'é chantillon comparé au poids de ré fé rence.

7. Pour effacer la ré fé rence en mé moire, maintenez appuyé Mode jusqu'à ce que [Percnt] soit
affiché . Appuyez sur Yes lorsque [Clr.ref] s'affiche.

Navigator® FR-5

3.4 Mode Maintien de l’affichage

Ce mode maintient la valeur de la pesé e stable la plus é levé e à titre de ré fé rence facile

1. Maintenez appuyé Mode jusqu'à ce que [Hold] s'affiche.

2. Placez les é chantillons à peser sur la plate-forme. Lorsque la balance dé tecte le poids stable le
plus é levé , le Té moin de maintien clignotera et le poids affiché ne changera pas.

3. Appuyez sur Function pour libé rer la valeur maintenue du poids.

3.5 Mode Accumulation

Utilisez ce mode pour mémoriser le total d’une série de mesures de poids. Avec une option
d'interface, le composant pè se et le total de la pesé e peut ê tre transmis.

1. Maintenez appuyé Mode jusqu'à ce que [ACCUmM] (accumulation) s'affiche. [Clr.Acc] (effacer
accumulation) s'affichera alors.

2. Appuyez sur Yes pour effacer la valeur mé morisé e ou sur No pour continuer à ajouter au total
en mé moire.

3. Au besoin, placez un ré cipient vide sur la plate-forme et appuyez sur Tare.

4. Ajoutez le premier é lé ment, son poids s'affiche. Appuyez sur Function pour mé moriser le
poids, le té moin « Accum » clignotera et l'affichage pré sentera le poids total.

5. Retirez le premier é lé ment et ajoutez l'é lé ment suivant. La balance affiche son poids. Appuyez
sur Function pour mé moriser ce poids. Le té moin « Accum » clignotera et l'affichage
pré sentera le nouveau poids total.

6. Ré pé tez l'é tape 5 pour tous les autres é lé ments à ajouter.
Remarque : Pendant que l'affichage indique zé ro, appuyez sur Function pour visualiser le total
actuel d'é chantillons et le poids total.

7. Pour effacer le total en mé moire, maintenez appuyé Mode jusqu'à ce que [ACCUmM] soit affiché .
Appuyez sur Yes lorsque [Clr.Acc] s'affiche.

3.6 Mode Pesage de contrô le

Ce mode dé finit les limites de poids infé rieures et supé rieures pour les processus de contrô le des
portions.

1. Maintenez appuyé Mode jusqu'à ce que [CHeCk] (vé rification) s'affiche. [CLr.ref] (effacer
ré fé rences) s'affichera alors.

2. Appuyez sur No pour utiliser les limites de poids de ré fé rence en mé moire et passez à l'é tape

5. Remarque : Appuyez sur Function pour visualiser les limites infé rieures et supé rieures des
poids de ré fé rence.

3. Appuyez sur yes pour é tablir de nouvelles valeurs de ré fé rence. La balance affichera alors
[Set. Lo]. Appuyez sur Yes pour visualiser la valeur limite infé rieure. Appuyez sur Yes pour

accepter ou sur No pour modifier la valeur limite infé rieure. La valeur mé morisé e s'affiche alors
avec le premier chiffre en surbrillance [000.000 kg]. Appuyez plusieurs fois sur No jusqu'à ce

que le chiffre dé siré apparaisse. Appuyez sur Yes pour accepter et mettre en surbrillance le
chiffre suivant. Ré pé tez jusqu'à ce que tous les chiffres soient corrects. Appuyez sur Yes pour

accepter la valeur de limite infé rieure, [Set. Hi] s'affichera.

4. Ré pé tez la mê me procé dure pour accepter ou modifier la valeur supé rieure.

5. Placez un é chantillon sur la plate-forme. Le té moin Acceptation affichera maintenant que le
poids de l'é chantillon se trouve dans une plage acceptable.

6. Pour effacer les valeurs de ré fé rence en mé moire, maintenez appuyé Mode jusqu'à ce que
[CHeCk] soit affiché . Appuyez sur Yes lorsque [Clr.ref] s'affiche.

FR-6 Navigator

®

4. RÉ GLAGES

Le menu Utilisateur permet de personnaliser les ré glages de la balance.
Remarque: Des sous-menus supplé mentaires peuvent ê tre disponibles si les options d'interface sont
installé es. Reportez-vous au Manuel de l'utilisateur de l'interface pour des informations
complé mentaires de ré glage.

4.1 Menu Navigation

Menu Utilisateur:

Sous-menus :

.C.a.l.

.S.e.t.u.p.

.M.o.d.e.

.U.n.i.t.

.E.n.d.

É lé ments de

menus :

Span

Lin

End

A-off
Disply
Bright

IR.LEFT

IR.RGHT

End

Count

Percnt

Hold

Accum

Check

End

ct, g, kg, grn,

lb, oz, lb:oz,

ozt, N, dwt,

thk, tsg, ttw,

tola, tical

End

Maintenez appuyé Menu jusqu'à ce que [mMeNU] (Menu) s'affiche. Une fois libé ré , le premier sous­menu [.C.a.l.] (é talonnage) s'affichera
Appuyez sur Yes pour entrer dans le sous-menu affiché ou appuyez sur No pour avancer jusqu'au

suivant.
La sé lection d'un sous-menu affichera le premier é lé ment du menu. Appuyez sur Yes pour visualiser
le ré glage de l'é lé ment du menu ou sur No pour passer à l'é lé ment de menu suivant. Lorsque vous

visualisez le ré glage, appuyez sur Yes pour l'accepter ou sur No pour le modifier. Lorsque [End]
s'affiche, appuyez sur Yes pour revenir aux sé lections du sous-menu ou sur No pour revenir au
premier é lé ment du menu en cours.

4.2 Sous-Menu Cal (é talonnage)

 [SpaN] gé né ral (Yes, No) - Initialise une procé dure d'é talonnage gé né ral (zé ro et gé né rale). Un

é talonnage gé né ral est important lors du premier ré glage de la balance.

 Liné aire [Lin] (Yes, No) - Initialise une procé dure d'é talonnage liné aire (zé ro, point milieu et

gé né rale).

4.3 Sous-Menu Configuration

Les affichages à ré troé clairage ACL et à DEL (rouges) pré senteront des é lé ments de menus ou des
ré glages diffé rents basé s sur la fonctionnalité .

 Arrê t automatique [A-Off] (on, off) - Lorsque Arrê t automatique est ré glé sur « on » , la balance

s'é teindra automatiquement aprè s 5 minutes d'inactivité . L'arrê t automatique est utilisé pour
é conomiser la batterie.

 Affichage [disply] (on, auto, dim (LED), off (LCD)) - Ce ré glage contrô le le ré troé clairage ACL

ou les chiffres DEL ; constamment sur marche, arrê t automatique se produisant aprè s 5
secondes d'inactivité de la balance, assombrissant la DEL aprè s 60 secondes d'inactivité de la
balance ou ré troé clairage DEL toujours à l'arrê t.

 Luminosité [Bright] (hi, mid, low) - Ce ré glage contrô le la luminosité de l'affichage à DEL. Les

modè les ACL ne pré senteront pas cet é lé ment de menu.

 Capteur IR gauche [Ir.LEFt] / droit [Ir.rght] (Off, Tare, Function, Print, Zero, Display) - Ces

ré glages dé terminent le rô le des capteurs IR. Zé ro, Impression, Fonction ou Tare permettent au
capteur IR d'agir de la mê me maniè re que le bouton correspondant. Affichage active l'é cran si
Auto-affichage est dé fini. Arrê t dé sactive le capteur.

Navigator® FR-7

4.4 Menu Mode

Ce sous-menu active des modes pour qu'ils soient disponibles avec le bouton Mode. Le mode Pesé e
est toujours actif.

 Comptage des piè ces [Count] (on, off) - Sur marche (on) pour que le mode soit actif.
 Pourcentage [Percnt] (on, off) - Sur marche (on) pour que le mode soit actif.
 Maintien [Hold] (on, off) - Sur marche (on) pour que le mode soit actif.
 Accumulation [ACCUmM] (on, off) - Sur marche (on) pour que le mode soit actif.
 Vé rification du poids [CHECk] (on, off) - Sur marche (on) pour que le mode soit actif.

4.5 Menu Unité s

Ce sous-menu active les unité s pour qu'elles soient accessibles avec le bouton Units. Les unité s dans
ce menu doivent ê tre sur marche (on) pour ê tre actives. Les onces (oz) et les livres:once (lb:oz)

comprennent l'option de lecture dé cimale [dec] ou fractionnelle [frac]. En raison des impé ratifs des
différents bureaux, le « grain » possède deux options d'affichage d’icônes, gr ou grn.
Note: Les unité s disponibles et les modes varient selon les ré glementations locales.

4.6 Protection des paramè tres de la balance par apposition d’un sceau

Le commutateur de verrouillage de menu limite les changements à Cal, Setup, Mode et Unit menus.
Le commutateur, dans les modè les approuvé s, peut configurer certains paramè tres tel que requis par
l'organisme d'approbation. Le commutateur doit ê tre sé curisé à l'aide de scellements approuvé s.

Verrouillé

Dé verrouillé

5. MAINTENANCE

5.1 Dé pannage

Le tableau suivant pré sente les problè mes communs, les causes possibles et les solutions.
Si le problè me persiste, contactez OHAUS ou votre revendeur agré é .

Symptô me

Cause possible

Solution

Mise en marche impossible

La balance n’est pas alimentée

Vé rifier la connexion et la tension

Pré cision de qualité
mé diocre

É talonnage dé fectueux
Environnement instable

Ré aliser un é talonnage
Dé placer la balance sur un emplacement stable

É talonnage impossible

Environnement instable
Poids d'é talonnage incorrect

Dé placer la balance sur un emplacement stable
Utiliser un poids d'é talonnage correct

Impossible d'accé der au
mode

Mode n'est pas activé

Entrer dans le menu et activer Mode

Impossible d'accé der aux
unité s

Les unité s ne sont pas activé es

Entrer dans le menu et activer les unité s

Lo ref

Le poids de ré fé rence n'est pas
assez é levé

Augmenter le poids de ré fé rence.

ref err

Comptage des piè ces - poids de
l'é chantillon <1d

Affichage d'une erreur - quitte le mode et passe
sur [Clr.ApU].

FR-8 Navigator

®

Err 3.0 Cal

Poids d'é talonnage incorrect

Reportez-vous à la section 2.5 pour des poids
corrects.

Err 4.4 full

Le tampon RS232 est plein

Activer l'é tablissement d'une liaison, se reporter
au manuel de l'utilisateur de l'interface.

Err 8.1 ˉLoadˉ

Puissance sur la gamme zé ro
dé passé e

Vider la plate-forme, vé rifier le ré glage du
verrouillage d'expé dition

Err 8.2 _Load_

Puissance sur le zé ro sous la
gamme

Installer la plate-forme, vé rifier le ré glage du
verrouillage d'expé dition

Err 8.3 ˉLoadˉ

Surcharge (>cap+9e)

La charge dé passe la capacité maximum de la
balance

Err 8.4 _Load_

Charge insuffisante

Mesures infé rieures à la plage minimum - Installer
à nouveau la plate-forme.

Err 8.6 999999

Valeur affiché e >999999

Le ré sultat dé passe la capacité d'affichage.

Err 9 Data

Erreur de donné es internes

Contacter OHAUS ou un agent d'entretien agré é

Err 13 mMEmM

Impossible d'é crire sur l'EEPROM

Contacter OHAUS ou un agent d'entretien agré é

Err 53 CSumM

Donné es de somme de contrô le
invalides

Contacter OHAUS ou un agent d'entretien agré é

5.2 Informations sur les services

Si la section de dé pannage ne vous aide pas à ré soudre votre problè me ou ne le dé crit pas, contactez
un technicien agré é OHAUS. Pour de l'aide relative aux services ou pour de l'assistance technique
aux É tats-Unis, appelez gratuitement le 1-800-526-0659 entre 8h00 et 17h00 (heure de l'est). Un
spé cialiste des produits OHAUS se tient à votre disposition pour vous fournir de l'aide. En dehors des
É tats-Unis, visitez notre site Web sur www.OHAUS.com pour localiser le bureau OHAUS le plus
proche de chez vous.

5.3 Accessoires

Kit Batterie rechargeable 83032106 (NVL, NVT)

Kit d’interface RS232 83032107 (NV, NVL, NVT)
Kit d’interface USB 83032108 (NV, NVL, NVT)
Kit d’interface Ethernet 83032109 (NV, NVL, NVT)

Housse de protection pendant utilisation 83032223 (NV) 83032222 (NVL) 83032221 (NVT)
Malette de transport 83032226 (NV) 83032225 (NVL) 83032224 (NVT)
Imprimantes et câ bles Contact OHAUS

6. DONNÉ ES TECHNIQUES

Les donné es techniques sont valides dans les conditions ambiantes suivantes:
Tempé rature ambiante: 10° C à 40° C, Modè les approuvé s (M) 0 C à 40° C
Humidité relative: humidité relative entre 20 et 85 %, sans condensation
Altitude au-dessus du niveau de la mer: Jusqu'à 4 000 m
Fonctionnement : assuré à tempé rature ambiante entre 0° C et 40° C
Alimentation : Adaptateur CA - 12 V CC, 420 mA en sortie, 4 piles ou batteries rechargeables
Protection : poussiè re et eau
Degré s de pollution : 2
Caté gorie d'installation : Classe III
CEM : Reportez-vous à la Dé claration de conformité

Navigator® FR-9

6.1 Spé cifications

Spé cifications gé né rales:

Duré e de stabilisation

1 seconde

Plage de tare

À capacité par soustraction

Modes d’application

poids, pourcentage, comptage des piè ces, vé rification du poids,

accumulation, maintien

Unité s de pesage

non approuvé s: ct, g, kg, grn, lb, oz, lb:oz, ozt, N, dwt, tael (3), tola, tical
M modè les: g, kg, ct N modè les: g, kg, ct, lb, oz, ozt, dwt, grn

Alimentation CA

Adaptateur CA (fourni) - 12 V CC ou 12 V CA, 420 mA

Alimentation pile

NVT: 4 piles (LR6) (non fournies)
NVL, NVT: 4 piles (LR14) (non fournies) ou option de batteries

rechargeables

É talonnage

Numé rique avec poids externe

Affichage ACL

ACL 6 chiffres 7 segments avec ré troé clairage à DEL blanches

Affichage DEL

DEL 6 chiffres 7 segments

Dimensions de l'affichage

20 mm chiffres

Clavier

4 boutons avec recouvrement plus deux capteurs IR programmables

Protection contre
pé né tration

IP43 (Modè les NVL et NVT)

Dimensions plate-forme
(LxP)

NV: 190 mm x 138 mm NV212: Ø 120mm
NVL: 194 mm x 203 mm NVT: 230 mm x 174 mm

Poids net1

NV: 1,0 kg / 2,2 lb NVL: 1,5 kg / 3,3 lb NVT: 1,5 kg / 3,3 lb

Poids à l'expé dition1

NV: 1,4 kg / 3,1 lb NVL: 2,3 kg / 5,1 lb NVT: 2,3 kg / 5,1 lb

Remarque 1 : /1 et / 3 modè les ajouter 0,5 kg

Modè les non approuvé s:

Modè le

1,2

Capacité

Pré cision

d'affichage (d)

Ré pé té tabilité

Liné arité

Masse calibrage

porté e

Masses

cal. lin.

NV212

210g

0,01g

1d

± 2d

200g

100g, 200g

NV211*

210g

0.1g

1d

± 2d

200g

100g, 200g

NV511

510g

0,1g

1d

± 2d

300g

300g, 500g

NV1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NV2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NV4101

4100g

0,2g

1d

± 2d

2kg

2kg, 4kg

MV5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NV4000*

4000g

1g

1d

± 2d

2kg

2kg, 4kg

NVL511

510g

0,1g

1d

± 2d

300g

300g, 500g

NVL1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NVL2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NVL5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NVL10000

10000g

1g

1d

± 2d

5kg

5kg, 10kg

NVL20000

20000g

1g

1d

± 2d

10kg

10kg, 20kg

NVT1601

1600g

0,1g

1d

±2d

1kg

1kg, 1,5kg

FR-10 Navigator

®

NVT3201

3200g

0,2g

1d

± 2d

2kg

2kg, 3kg

NVT6401

6400g

0,5g

1d

± 2d

5kg

3kg, 6kg

NVT10001

10000g

0,5g

1d

± 2d

10kg

5kg, 10kg

NVT16000

16000g

1g

1d

± 2d

10kg

10kg, 15kg

Remarque 1 : /1 = Option batteries rechargeables installé es en usine

/2 = Affichage DEL
/3 = Affichage DEL avec option batteries rechargeables installé es en usine

Remarque 2: *: disponible uniquement dans certains pays.

Modè les approuvé s:

Modè le

1,2

Max=

e=

Classe

d'approbation

Masse calibrage

porté e

Masses

cal. lin.

NV311

310g

0.1g

III

200g

200g, 300g

NV3100

3100g

1g

III

2kg

2kg, 3kg

NVT1601

1600g

0.5g

III

1kg

1000g,1500g

NVT3200

3200g

1g

III

2kg

2kg, 3kg

NVT6400

6400g

2g

III

5kg

3kg, 6kg

NVT16000

16000g

5g

III

10kg

10kg, 15kg

Remarque 1 : M = Type EC approuvé
N = certifié NTEP et approuvé Mesure Canada
Remarque 2 : /1 = Option batteries rechargeables installé es en usine

/2 = Affichage DEL
/3 = Affichage DEL avec option batteries rechargeables installé es en usine

Exemple : NVT3200M/3

6.2 Sché mas

A B C

NV

204 mm

212 mm

58 mm

NVL

204 mm

282 mm

74 mm

NVT

240 mm

250 mm

74 mm

A

B

Navigator® FR-11

6.3 Conformité

La conformité aux normes suivantes est indiqué e par la marque correspondante sur le produit.

Marquage

Norme

Ce produit est conforme à la directive EMC 2004/108/CE et à la directive de basse
tension 2006/95/CE et à la directive sur les instruments de pesage à fonctionnement
non automatique 2009/23/CE. La dé claration de conformité est disponible en ligne à
www.OHAUS.com..

AS/NZS4251.1; AS/NZS4252.1

Remarque importante pour les instruments de pesage vérifiés dans les pays de l’UE

Les instruments de pesage vérifiés en usine portent l’identification ci-contre sur leur
emballage et un autocollant “M“ vert sur la plaque d'identification. Ils peuvent ê tres

utilisé s aprè s leur installation.

Les instruments de pesage vérifiés en deux étapes portent l’identification ci-contre sur
leur emballage et n'ont pas d'autocollant “M“ vert sur la plaque d'identification. La
seconde étape de la vérification doit être effectuée par le service technique ou l’agent

de vé rification autorisé e.

La premiè re é tape de la vé rification a é té effectué e en usine. Cela comprend tous les essais selon la
norme EN45501-8.2.2.
Si la duré e de la vé rification est limité e selon les prescriptions nationales dans les diffé rents pays,
I' utilisateur d’une telle balance est lui-mê me responsable de la vé rification ulté rieure dans les dé lais
pré vus.

Elimination

En conformité avec les exigences de la directive europé enne 2002/96/CE relative

aux déchets d‘équipements électriques et électroniques (DEEE), cet appareil ne doit

pas ê tre é liminé avec les dé chets mé nagers. Logiquement, ceci est aussi valable
pour les pays en dehors de l’UE conformément aux rè glementations nationales en
vigueur.

La directive 2006/66/CE sur les batteries introduit de nouveaux impé ratifs à partir de
septembre 2008 sur le retrait des batteries d'un é quipement destiné au rebut dans
tous les É tats membres de l'Union europé enne. Pour ê tre conforme à cette directive,
cet appareil a é té conç u pour un retrait sans danger des batteries usagé es par une
installation de traitement des dé chets.

Veuillez é liminer cet appareil conformé ment aux prescriptions locales dans un conteneur sé paré
pour appareils é lectriques et é lectroniques.

Pour toute question, adressez-vous aux autorité s compé tentes ou au revendeur chez qui vous avez
acheté cet appareil.

En cas de remise de cet appareil (p. ex. pour une utilisation privé e ou artisanale/industrielle), cette
prescription doit ê tre transmise en substance.

Des directives concernant la mise au rebut en Europe sont disponibles en ligne à www.ohaus.com.
Choissez votre pays, puis cherchez « WEEE ».
Merci pour votre contribution à la protection de l’environnement.

FR-12 Navigator

®

Remarque d’Industrie Canada

Cet appareil numé rique de la classe A est conforme à la norme NMB-003 du Canada.

Enregistrement ISO 9001

En 1994, le Bureau Veritus Quality International (BVQI) a octroyé la certification d’enregistrement ISO
9001 à OHAUS Corporation, É tats-Unis d’Amérique, confirmant que le système de gestion de la
qualité OHAUS était conforme aux conditions normalisées de l’ISO 9001. Le 15 mai 2003, OHAUS
Corporation, É tats-Unis d’Amérique, a été ré -enregistré e à la norme ISO 9001:2000.

GARANTIE LIMITEE

Les produits OHAUS sont garantis contre tous défauts de pièces et de main d’œuvre pour une
pé riode de garantie prenant effet le jour de la livraison. Pendant la pé riode de garantie, OHAUS
ré parera ou, à sa discré tion, remplacera le(les) composant(s) dé fectueux gratuitement, à condition
que le produit ait é té retourné à OHAUS, tous frais de port à charge de l’expéditeur.

Cette garantie ne s’applique pas si le produit a été endommagé accidentellement ou par une
mauvaise utilisation, s’il a été exposé à des matériaux radio-actifs ou corrosifs, si des corps é trangers

y ont pé né tré ou si des modifications ont é té apporté es au produit autres que celles effectué es par
OHAUS. En l’absence de retour de la carte d’enregistrement de garantie, la période de garantie prend
effet à la date de livraison au revendeur agré é . OHAUS Corporation ne concède pas d’autre garantie,
expresse ou implicite. OHAUS Corporation ne pourra ê tre tenue responsable pour les dommages
ré sultants.

Compte tenu que la législation diffère d’un Etat à l’autre et d’un pays à l’autre, veuillez contacter
OHAUS ou votre revendeur local OHAUS pour plus d’informations.

Enregistrement du produit

Proté gez votre investissement. Enregistrer votre produit auprè s de votre revendeur OHAUS. Aux

Etats-Unis et le Canada inscrire en ligne à www.ohaus.com.

Navigator® DE-1

1. EINLEITUNG

Dieses Handbuch enthä lt Anweisungen zur Installation, zum Betrieb und zur Wartung der Navigator®­Serie. Bitte lesen Sie das Handbuch ganz durch, bevor Sie die Waage in Betrieb nehmen.

1.1 Sicherheitsvorkehrungen

Bitte befolgen Sie die folgenden Sicherheitsmaß nahmen:

 Sicherstellen, dass die Eingangsspannung des Netzadapters der ö rtlichen Netzspannung

entspricht.

 Die Waage nur an trockenen Orten verwenden.
 Die Waage nicht unter widrigen Umgebungsbedingungen betreiben.
 Keine Lasten auf die Plattform fallen lassen.
 Reparaturen sollten nur von dazu befugtem Personal durchgefü hrt werden.

1.2. Steuerungen

Standard (nicht zugelassene) Modelle -- abgebildet mit LED-Anzeige.

Taste

Funktionen

Zero

Yes

Kurzes Drü cken (wenn eingeschaltet): Stellt das Display auf Null
(wenn ausgeschaltet): Schaltet Waage ein
Langes Drü cken (wenn eingeschaltet): Schaltet die Waage aus
Kurzes Drü cken (in Menü ): Wä hlt/akzeptiert angezeigte Einstellung

Print

Units
No

Kurzes Drü cken: Die Beschreibung des Betriebs finden Sie im
Schnittstellenhandbuch.
Langes Drü cken: Durchlä uft aktive Einheiten
Kurzes Drü cken (in Menü ): Durchlä uft die verfü gbaren Einstellungen

Function
Mode
Back

Kurzes Drü cken: Wä hlt die Funktionseinstellung
Langes Drü cken: Wä hlt den aktiven Modus
Kurzes Drü cken (in Menü ): Kehrt zu den vorherigen Einstellungen zurü ck

Tare
Menu
Exit

Kurzes Drü cken: Gibt einen Tarawert ein bzw. lö scht ihn
Langes Drü cken: Ruft das Benutzermenü auf
Kurzes Drü cken (in Menü ): Beendet schnell das Benutzermenü

IR Sensor – links
IR Sensor – rechts

Die IR-Sensoren kö nnen so programmiert werden, dass sie als

„berührungslose“ Tasten fungieren. Die verfü gbaren Einstellungen
entnehmen Sie dem Abschnitt „Benutzermenü“.

Die IR-Sensoren kö nnen durch Handbewegung, ca 12mm ü ber den Sensoren, aktiviert werden.
Der Abstand zur Aktivierung der Sensoren kann, je nach Umgebungsbedingungen, unterschiedlich
sein. Die Sensoren kö nnen auch deaktiviert werden, um ungewolltes Aktivieren zu verhindern.

DE-2 Navigator

®

F1

F2

F3

F4

Genehmigt Modelle -- abgebildet mit LCD-Anzeige.

2. INSTALLATION

2.1 Packungsinhalt

 Waage
 Schale

 Netzadapter
 Bedienungsanleitung

 Garantiekarte

2.2 Transportsperre

Die Transportsperre befindet sich unter der Waage. Den Zeiger auf die entriegelte Position drehen.

Hinweis: Kein Versand Sperre auf Genehmigt Modelle.

2.3 Standort

Verwenden Sie die Waage auf einer festen, stabilen Oberflä che. Vermeiden Sie Standorte mit zu
starken Luftströ mungen, Vibrationen, Wä rmequellen oder schnellen Temperaturschwankungen.

Stellen Sie die Nivellierfü ß e so ein, dass sich die Blase genau in der Kreismitte befindet.

Ja Nein

Wasserwaage

Verstellbare Fü ß e

Zeiger

Unverriegelte Position

Verriegelte Position

Navigator® DE-3

2.4 Stromversorgung

Der Netzadapter wird zur Stromversorgung der Waage verwendet, wenn kein Batteriestrom benö tigt
wird.

Den Netzadapterstecker an die

Eingangsbuchse anschließ en.

Den Netzadapter an eine

geeignete Netzversorgung

anschließ en.

Einlegen der Batterien (ohne optionales internes Akku):
Die Batterieabdeckung entfernen und 4 Batterien einlegen. Die Polaritä t muss der im Fach
angezeigten Polaritä t entsprechen.

Optionaler aufladbarer Akku (nur NVL- und NVT-Modelle):

Waagen mit der optionalen internen Akku-Option mü ssen 12 Stunden lang aufgeladen werden, bevor
die Waage zum ersten Mal mit Akkustrom betrieben werden kann. Der Akku ist gegen eine
Ü berladung geschü tzt, sodass die Waage weiterhin am Netzstrom angeschlossen bleiben kann.
Wenn der Akku vollstä ndig aufgeladen ist, hö rt die Akku-Anzeige auf dem Display auf zu blinken.

So entfernen Sie den Akku-Option und installieren C Batterien, bitte die Option Aufladen des
Akkus Bedienungsanleitung Schritt fü r Schritt-Anleitung sowie Hinweise zur Entsorgung.

Vorsicht : Explosionsgefahr kann auftreten, wenn der Akku mit einem falschen Typ

ersetzt wird oder wenn der Akku nicht richtig angeschlossen ist.

2.5 Anfä ngliche Kalibrierung

Wenn die Waage zum ersten Mal installiert wird, sollte sie kalibriert werden, um genaue Ergebnisse
sicherzustellen.

Menu drü cken und gedrü ckt halten, bis [mMeNU] (Menü ) eingeblendet wird. Wenn die Taste
losgelassen wird, erscheint auf dem Display [.C.A.L.]. Auf YES drü cken, um dies zu akzeptieren.
Daraufhin wird [SpaN] (Messspanne) eingeblendet. Erneut auf Yes drü cken, um mit der
Messspannenkalibrierung zu beginnen. [--C--] blinkt, wä hrend der Null-Messwert gespeichert wird.

Als Nä chstes erscheint auf dem Display der Kalibrierungsgewichtswert. Das vorgegebene
Kalibriergewicht auf die Schale platzieren.

[--C--] blinkt, wä hrend der Messwert gespeichert wird. Die Waage kehrt zum vorherigen
Anwendungsmodus zurü ck und ist betriebsbereit.

Erforderliches Kalibriergewicht (separat erhä ltlich)

Kapazitä t

Gewicht

Kapazitä t

Gewicht

Kapazitä t

Gewicht

210g

200g

1600g - 2100g

1kg

6400g - 10kg

5kg

310g - 510g

300g

3100g - 4100g

2kg

16kg - 20kg

10kg

1100g

500g

5100g

3kg

Netzadapter­Eingangsbuchse

Batteriefachdeckel

DE-4 Navigator

®

3. BETRIEB

Alle Modi mit Ausnahme des Wä gemodus mü ssen im Benutzermenü aktiviert werden, bevor sie zur
Verfü gung stehen (siehe Abschnitt 4).

3.1 Wä gemodus

1. Die Taste Mode drü cken und gedrü ckt halten, bis [wJeIGH] (Wä gen) angezeigt wird.

2. Nach Bedarf einen leeren Behä lter auf die Schale stellen und Tare drü cken.

3. Dem Behä lter Material hinzufü gen. Auf dem Display erscheint das Gewicht des Materials.

3.2 Stü ckzä hlmodus

In diesem Modus werden groß e Anzahlen von Artikeln gezä hlt, und zwar basierend auf dem Gewicht
einer Bezugszä hlung.

1. Einen leeren Behä lter auf die Schale stellen und Tare drü cken.

2. Die Taste Mode drü cken und gedrü ckt halten, bis [Count] (Zä hlung) eingeblendet wird.
Anschließ end wird [CLr.APU] (Durchschnittliches Stü ckgewicht lö schen) angezeigt.

3. Auf No drü cken, um das zuvor gespeicherte APW (durchschnittliche Stü ckgewicht) zu
verwenden. Mit Schritt 6 fortfahren.

4. Auf Yes drü cken, um ein APW festzulegen. Die Waage zeigt anschließ end den gespeicherten
Probenumfang an, d. h. [Put 10] (10 auflegen). Auf No oder Back drü cken, um die Optionen
zu durchlaufen (5, 10, 20, 50 oder 100).

5. Die angezeigte Stü ckzahl auf die Schale legen und anschließ end auf Yes drü cken, um das
APW zu berechnen. Auf dem Display erscheint die Stü ckzahl. Hinweis: Auf Function drü cken,
um den aktuellen APW-Wert aufzurufen.

6. Weitere Stü cke auflegen, bis die gewü nschte Zahl erreicht ist.

7. Zum Lö schen des gespeicherten APW-Wertes Mode drü cken und gedrü ckt halten, bis [Count]
(Zä hlung) eingeblendet wird. Auf Yes drü cken, wenn [Clr.APU] (APW lö schen) angezeigt wird.

3.3 Prozentmodus

In diesem Modus wird das Gewicht einer Probe als Prozentsatz eines Bezugsgewichts gemessen.

1. Einen leeren Behä lter auf die Schale stellen und Tare drü cken.

2. Die Taste Mode drü cken und gedrü ckt halten, bis [Percnt] (Prozent) eingeblendet wird.
Anschließ end wird [Clr.ref] (Bezug lö schen) angezeigt.

3. Auf No drü cken, um das gespeicherte Bezugsgewicht zu verwenden, und mit Schritt 6
fortfahren.

4. Auf Yes drü cken, um einen neuen Bezugswert festzulegen. Auf der Waage erscheint jetzt
[Put.ref] (Bezugsgewicht auflegen).

5. Das gewü nschte Bezugsmaterial dem Behä lter hinzufü gen. Auf Yes drü cken, um das
Bezugsgewicht zu speichern. Auf dem Display erscheint 100 %.

Hinweis: Auf Function drü cken, um das aktuelle Bezugsgewicht aufzurufen.

6. Das Bezugsmaterial durch das Probenmaterial ersetzen. Auf dem Display erscheint der
Prozentsatz der Probe im Vergleich zum Bezugsgewicht.

7. Zum Lö schen des gespeicherten Bezugsgewichts Mode drü cken und gedrü ckt halten, bis
[Percnt] (Prozent) eingeblendet wird. Auf Yes drü cken, wenn [Clr.ref] (Bezug lö schen)
angezeigt wird.

Navigator® DE-5

3.4 Display-Speichermodus

In diesem Modus wird der hö chste stabile Gewichtswert fü r eine leichte Bezugnahme auf dem Display
gespeichert.

1. Die Taste Mode drü cken und gedrü ckt halten, bis [Hold] eingeblendet wird.

2. Die zu wiegenden Proben auf die Schale legen. Wenn die Waage den hö chsten stabilen Gewichtswert
erkennt, blinkt der „Hold“-Anzeiger und das angezeigte Gewicht ä ndert sich nicht mehr.

3. Auf Function drü cken, um den gespeicherten Gewichtswert wieder freizugeben.

3.5 Akkumulationsmodus

In diesem Modus kann der Benutzer den Gesamtwert einer Reihe von Gewichtsmessungen
speichern. Mit einer Schnittstellenoption kö nnen die einzelnen Gewichte sowie das Gesamtgewicht
ü bertragen werden.

1. Die Taste Mode drü cken und gedrü ckt halten, bis [ACCUmM] (Akkumulieren) eingeblendet wird.
Anschließ end wird [Clr.Acc] (Akkumulation lö schen) angezeigt.

2. Auf Yes drü cken, um den gespeicherten Wert zu lö schen, bzw. auf No, um dem gespeicherten
Gesamtwert weitere Werte hinzuzufü gen.

3. Nach Bedarf einen leeren Behä lter auf die Schale stellen und Tare drü cken.

4. Nach Auflegen des ersten Artikels wird das entsprechende Gewicht angezeigt. Auf Function

drücken, um das Gewicht zu speichern. Der Anzeiger „Accum“ blinkt, und auf dem Display

erscheint das Gesamtgewicht.

5. Den ersten Artikel entfernen und dann den nä chsten Artikel auflegen. Auf der Waage wird das
entsprechende Gewicht angezeigt. Auf Function drü cken, um das Gewicht zu speichern. Der
Anzeiger „Accum“ blinkt, und das neue Gesamtgewicht wird angezeigt.

6. Schritt 5 fü r alle Artikel wiederholen, die hinzugefü gt werden.
Hinweis: Wä hrend auf dem Display Null angezeigt wird, auf Function drü cken, um die aktuelle
Gesamtzahl der Proben und das Gesamtgewicht anzuzeigen.

7. Zum Lö schen des gespeicherten Gesamtgewichts Mode drü cken und gedrü ckt halten, bis
[ACCUmM] eingeblendet wird. Auf Yes drü cken, wenn [Clr.Acc] angezeigt wird.

3.6 Kontrollwä gemodus

In diesem Modus werden die unteren und oberen Gewichtsgrenzwerte fü r die
Portionierungssteuerung eingestellt.

1. Die Taste Mode drü cken und gedrü ckt halten, bis [CHeCk] (Kontrollwä gen) eingeblendet wird.
Anschließ end wird [CLr.ref] (Bezü ge lö schen) angezeigt.

2. Auf No drü cken, um die gespeicherten Gewichtsgrenzwerte zu verwenden, und mit Schritt 5
fortfahren. Hinweis: Auf Function drü cken, um die unteren und oberen
Bezugsgewichtsgrenzwerte anzuzeigen.

3. Auf Yes drü cken, um neue Bezugswerte festzulegen. Auf der Waage wird dann [Set. Lo]
angezeigt. Auf Yes drücken, um den „niedrigen“ Grenzwert anzuzeigen. Zum Akzeptieren uf
Yes drü cken bzw. auf No, um den „niedrigen“ Grenzwert zu bearbeiten. Der gespeicherte Wert
wird dann so angezeigt, dass die erste Ziffer hervorgehoben erscheint [000.000 kg].
Wiederholt auf No drü cken, bis die gewü nschte Zahl erscheint. Auf Yes drü cken, um den Wert
zu akzeptieren und die nä chste Ziffer hervorzuheben. Wiederholen, bis alle Ziffern korrekt sind.
Auf Yes drücken, um den „niedrigen“ Grenzwert zu akzeptieren. Daraufhin wird [Set.Hi]
angezeigt.

4. Dasselbe Verfahren wiederholen, um den „hohen“ Wert zu akzeptieren oder zu bearbeiten.

5. Probenmaterial auf die Schale legen. Der Anzeiger „Accept“ zeigt jetzt, dass das
Probengewicht innerhalb des akzeptablen Bereichs liegt.

6. Zum Lö schen der gespeicherten Bezugswerte Mode drü cken und gedrü ckt halten, bis

[CHeCk] eingeblendet wird. Auf Yes drü cken, wenn [Clr.ref] angezeigt wird.

DE-6 Navigator

®

4. EINSTELLUNGEN

Im Benutzermenü kö nnen die Waageneinstellungen benutzerspezifisch angepasst werden.
Hinweis: Wenn Schnittstellenoptionen installiert sind, stehen eventuell zusä tzliche Untermenü s zur
Verfü gung. Weitere Informationen ü ber Einstellungen finden Sie im Schnittstellen-Benutzerhandbuch.

4.1 Menü navigation

Benutzermenü :

Untermenü s:

.C.a.l.

.S.e.t.u.p.

.M.o.d.e.

.U.n.i.t.

.E.n.d.

Menü elemente:

Span

Lin

End

A-off
Disply
Bright

IR.LEFT

IR.RGHT

End

Count

Percnt

Hold

Accum

Check

End

ct, g, kg, grn,

lb, oz, lb:oz,

ozt, N, dwt,

thk, tsg, ttw,

tola, tical

End

„Menu“ drü cken und gedrü ckt halten, bis [mMeNU] (Menü ) eingeblendet wird. Bei Loslassen der Taste
wird das erste Untermenü [.C.a.l.] (Kal) angezeigt.
Auf Yes drü cken, um das angezeigte Untermenü aufzurufen, bzw. auf No drü cken, um zum nä chsten

Untermenü vorzurü cken.
Durch Auswahl eines Untermenü s wird das erste Menü element angezeigt. Auf Yes drü cken, um die
Menü elementeinstellung anzuzeigen, bzw. auf No drü cken, um zum nä chsten Menü element
vorzurü cken. Beim Betrachten der Einstellung Yes drü cken, um die Einstellung zu akzeptieren, bzw.

auf No, um die Einstellung zu ä ndern. Wenn [End] (Ende) angezeigt wird, auf Yes drü cken, um zu den
Untermenü optionen zurü ckzukehren, bzw. auf No, um zum ersten Element im aktuellen Menü
zurü ckzukehren.

4.2 Untermenü Cal (Kalibrierung)

 Messspanne [SpaN] (yes [ja], no [nein]) – Leitet eine Messspannenkalibrierung ein (Null und

Messspanne). Eine Messspannenkalibrierung ist fü r die anfä ngliche Einrichtung der Waage
wichtig.

 Lin [Lin] (yes, no) – Leitet eine Linearitä tskalibrierung ein (Null, Mittelpunkt und Messspanne).

4.3 Untermenü Setup

Die LCD mit Hinterleuchtung und die (rote) LED haben je nach Funktionalitä t unterschiedliche
Menü elemente oder Einstellungen.

 Automatisches Ausschalten [A-Off] (on [ein], off [aus]) – Wenn das automatische Ausschalten

auf „on“ (ein) steht, schaltet sich die Waage nach 5 Minuten ohne Aktivitä t automatisch aus.

Das automatische Ausschalten wird verwendet, um Batteriestrom zu sparen.

 Display [disply] (on, auto, dim (LED), off (LCD)) – Mit dieser Einstellung werden die LCD-

Hinterleuchtung bzw. die LED-Ziffern gesteuert; sie sind entweder konstant eingeschaltet oder
werden automatisch nach 5 Sekunden ohne Waagenaktivitä t ausgeschaltet oder die LED wird
nach 60 Sekunden ohne Waagenaktivitä t gedimmt oder die LCD-Hinterleuchtung ist immer
ausgeschaltet.

 Hell [Bright] (hi [hoch], mid [mittel], low [niedrig]) – Diese Einstellung steuert die Helligkeit des

LED-Displays. Bei LCD-Modellen ist dieses Menü element nicht vorhanden.

 IR-Sensor links [Ir.LEFt] / rechts [Ir.rght] (Off, Tare, Function, Print, Zero, Display) – Mit

diesen Einstellungen wird die Rolle der IR-Sensoren festgelegt. Über „Zero“ (Null), „Print“
(Drucken), „Function“ (Funktion) oder „Tare“ (Tara) kann der IR-Sensor die jeweilige Funktion

Navigator® DE-7

der entsprechenden Taste ausfü hren. Mit „Display“ wird das Display aktiviert wenn „Display­Auto“ eingestellt ist. Mit „Off“ wird der Sensor deaktiviert.

4.4 Menü Mode (Modus)

Mit diesem Untermenü werden die Modi aktiviert, damit sie zur Verwendung mit der Mode-Taste zur
Verfü gung stehen. Der Wä gemodus ist immer aktiv.

 Stü ckzä hlung [Count] (on [ein], off [aus]) – Zur Aktivierung des Modus auf „ein“ stellen.
 Prozent [Percnt] (on, off) - Zur Aktivierung des Modus auf „ein“ stellen.
 Display-Speicher [Hold] (on, off) - Zur Aktivierung des Modus auf „ein“ stellen.
 Akkumulieren [ACCUmM] (on, off) - Zur Aktivierung des Modus auf „ein“ stellen.
 Kontrollwä gen [CHECk] (on, off) – Zur Aktivierung des Modus auf „ein“ stellen.

4.5 Menü Units (Einheiten)

Mit diesem Untermenü werden die Einheiten aktiviert, sodas sie über die Taste „Units“ aufgerufen

werden kö nnen. Die Einheiten im Menü müssen auf „ein“ gestellt werden, damit sie aktiv sind. Die
Einheiten Unze (oz) und Pfund:Unze (lb:oz) beinhalten die Optionen fü r die Anzeige von Dezimalwert

[dec] oder Bruchzahl [frac]. Wegen unterschiedlicher behö rdlicher Anforderungen hat die Einheit
„Grain“ zwei unterschiedliche Symbolanzeigeoptionen, gr oder grn.
Hinweis: Einheiten und Anwendungen variieren je nach Modell und lokalen Vorschriften.

4.6 Zugriff auf die Waageneinstellungen versiegein

Der Menü -Sperr-Schlater schrä nkt die Eingabemö glichkeiten im Cal-, Setup-, Mode- und Unit-Menü
ein. Bei geeichten Modellen, sind manche Einstellungen durch das europä ische Eichrecht
vorgegeben. Der Schalter kann mit Klebesiegel, Drahtplomben und Kabelbinder gesichert werden.

Gesperrt

Entriegelt

5. WARTUNG

5.1 Fehlersuche

In der folgenden Tabelle sind hä ufig vorkommende Probleme, ihre mö glichen Ursachen und
Abhilfemaß nahmen aufgefü hrt.
Falls das Problem weiterhin auftritt, wenden Sie sich an OHAUS oder Ihren Vertragshä ndler.

Symptom

Mö gliche Ursache

Abhilfemaß nahme

Kann nicht

eingeschaltet werden

Keine Stromzufuhr zur Waage

Anschlü sse und Spannung ü berprü fen

Schlechte Genauigkeit

Falsche Kalibrierung

Instabile Umgebung

Kalibrierung durchfü hren

Waage an geeigneten Standort bringen

Lä sst sich nicht

kalibrieren

Instabile Umgebung

Falsches Kalibriergewicht

Waage an einen geeigneten Standort verlegen

Richtiges Kalibriergewicht verwenden

Modus kann nicht

aufgerufen werden

Modus nicht aktiviert

Menü aufrufen und Modus aktivieren

Einheit kann nicht

aufgerufen werden

Einheit nicht aktiviert

Menü aufrufen und Einheit aktivieren

DE-8 Navigator

®

Symptom

Mö gliche Ursache

Abhilfemaß nahme

Lo ref

Bezugsgewicht ist zu niedrig

Bezugsgewicht erhö hen

ref err

Stü ckzä hlung – Probengewicht <1 d.

Fehler wird angezeigt – beendet Modus oder ruft

[Clr.ApU] auf.

Err 3.0 Cal

Falsches Kalibriergewicht

Die richtigen Gewichte finden Sie in Abschnitt 2.5.

Err 4.4 full

RS232-Puffer ist voll.

Handshake auf „ein“ stellen, siehe

Schnittstellenbenutzerhandbuch.

Err 8.1 ˉLoadˉ

Bereich fü r Nullwert beim Einschalten

ü berschritten

Last von der Schale abnehmen,

Versandverriegelungseinstellung prü fen

Err 8.2 _Load_

Nullwert beim Einschalten unter

Bereich

Schale einbauen,

Versandverriegelungseinstellung prü fen

Err 8.3 ˉLoadˉ

Ü berlast (>Kap+9e)

Last ü berschreitet maximale Waagenkapazitä t.

Err 8.4 _Load_

Unterlast

Messwert unter Mindestbereich – Schale erneut

einbauen.

Err 8.6 999999

Anzeigewert >999999

Ergebnis ü berschreitet Anzeigefä higkeit.

Err 9 Data

Interner Datenfehler.

OHAUS oder einen zugelassenen Service-

Vertreter verstä ndigen.

Err 13 mMEmM

Fehler beim Schreiben in EEPROM.

OHAUS oder einen zugelassenen Service-

Vertreter verstä ndigen.

Err 53 CSumM

Ungü ltige Prü fsummendaten

OHAUS oder einen zugelassenen Service-

Vertreter verstä ndigen.

5.2 Wartungsinformationen

Wenn Ihr Problem im Abschnitt „Fehlersuche“ nicht gelöst oder beschrieben wird, wenden Sie sich

bitte an Ihren zugelassenen OHAUS-Servicevertreter. Wenn Sie in den Vereinigten Staaten Hilfe oder
technischen Support benö tigen, rufen Sie bitte zwischen 8.00 und 17.00 Uhr US-Ostkü stenzeit (EST)
die (in den USA) gebü hrenfreie Nummer 1-800-526-0659 an. Ein Produktservice-Spezialist von
OHAUS wird Ihnen dann weiterhelfen. Auß erhalb der USA besuchen Sie unsere Website

www.OHAUS.com, um die fü r Sie am nä chsten gelegene OHAUS-Geschä ftsstelle zu finden.

5.3 Zubehö r

Wiederaufladbare Akkusatz 83032106 (NVL, NVT)
RS232-Schnittstellensatz-Set 83032107 (NV, NVL, NVT)
USB-Schnittstellensatz-Set 83032108 (NV, NVL, NVT)
Ethernet-Schnittstellensatz-Set 83032109 (NV, NVL, NVT)
Arbeitsschutzabdeckung 83032223 (NV) 83032222 (NVL) 83032221 (NVT)
Transportkoffer 83032226 (NV) 83032225 (NVL) 83032224 (NVT)
Drucker und Kabel Kontakt OHAUS

Navigator® DE-9

6. TECHNISCHE DATEN

Die technischen Daten gelten bei folgenden Umgebungsbedingungen:
Umgebungstemperatur: 10 ° C bis 40 ° C, zugelassene Modelle (M) 0 ° C bis 40 °C
Relative Feuchte: 20% bis 85% relative Feuchtigkeit, nicht kondensierend
Hö he ü ber dem Meeresspiegel: bis zu 4000 m
Betriebsfä higkeit: gewä hrleistet bei Umgebungstemperaturen zwischen 0 ° C und 40 °C
Leistung: Netzadapter – 12 V DC 420 mA Ausgang, 4 Batterien oder wiederaufladbarer Akku
Schutzklasse: Staub und Wasser Verschmutzungsgrad: 2
Installationskategorie: Klasse III EMC: Siehe Konformitä tserklä rung

6.1 Spezifikationen (Typische Spezifikationen:

Stabilisierungszeit

1 Sekunde

Tarierbereich

Auf Kapazitä t durch Subtraktion

Anwendungsmodi

Wä gen, Prozent, Stü ckzä hlung, Kontrollwä gen, Akkumulieren, Display-

Speicher

Wä geeinheiten

Nicht zugelassene: ct, g, kg, grn, lb, oz, lb:oz, ozt, N, dwt, tael (3), tola, tical
M modell: g, kg, ct N modell: g, kg, ct, lb, oz, ozt, dwt, grn

Netzstrom

Netzadapter (im Lieferumfang enthalten)- 12 V DC oder 12 V AC, 420 mA

Batteriestrom

NV: 4 AA- (LR6-) Batterien (nicht im Lieferumfang enthalten)
NVL, NVT: 4 C- (LR14-) Batterien (nicht im Lieferumfang enthalten) oder

wiederaufladbare Akku-Option

Kalibrierung

Digital mit externem Gewicht

LCD-Display

6-stelliges LCD mit 7 Segmenten und weiß er LED-Hinterleuchtung

LED-Display

6-stelliges LCD mit 7 Segmenten

Display-Grö ß e

Ziffern 20 mm

Tastenfeld

4-Tasten-Folie sowie zwei programmierbare IR-Sensoren

Schutzart

IP43

Schalengrö ß e (B x T)

NV: 190 mm x 138 mm NV212: Ø 120mm
NVL: 194 mm x 203 mm NVT: 230 mm x 174 mm

Nettogewicht

1

NV: 1,0 kg / 2,2 lb NVL: 1,5 kg / 3,3 lb NVT: 1,5 kg / 3,3 lb

Versandgewicht

1

NV: 1,4 kg / 3,1 lb NVL: 2,3 kg / 5,1 lb NVT: 2,3 kg / 5,1 lb

Anmerkung 1: /1 und / 3 Modelle fü gen 0.5kg

Nicht zugelassene Modelle:

Modell

1,2

Kapazitä t

Ablesbarkeit

(d)

Wiederholbarkeit

Linearitä t

Messspannen

Kalibriergewicht

Linearitä ts

Kalibriergewicht

NV212

210g

0,01g

1d

± 2d

200g

100g, 200g

NV211*

210g

0.1g

1d

± 2d

200g

100g, 200g

NV511

510g

0,1g

1d

± 2d

300g

300g, 500g

NV1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NV2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NV4101

4100g

0,2g

1d

± 2d

2kg

2kg, 4kg

MV5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NV4000*

4000g

1g

1d

± 2d

2kg

2kg, 4kg

DE-10 Navigator

®

NVL511

510g

0,1g

1d

± 2d

300g

300g, 500g

NVL1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NVL2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NVL5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NVL10000

10000g

1g

1d

± 2d

5kg

5kg, 10kg

NVL20000

20000g

1g

1d

± 2d

10kg

10kg, 20kg

NVT1601

1600g

0,1g

1d

± 2d

1kg

1kg,1.5kg

NVT3201

3200g

0,2g

1d

± 2d

2kg

2kg, 3kg

NVT6401

6400g

0,5g

1d

± 2d

5kg

3kg, 6kg

NVT10001

10000g

0,5g

1d

± 2d

10kg

5kg, 10kg

NVT16000

16000g

1g

1d

± 2d

10kg

10kg, 15kg

Anmerkung 1: /1 = Ab Werk installierte wiederaufladbare Akku-Option

/2 = LED-Display
/3 = LED-Display mit ab Werk installierter wiederaufladbarer Akku-Option

Anmerkung 2: *: nur in einigenLä ndern verfü gbar.

Zugelassene Modelle:

Modell

1,2

Max=

e=

Zulassungs-

klasse

Messspannen

Kalibriergewicht

Linearitä ts

Kalibriergewicht

NV311

310g

0,1g

III

200g

200g, 300g

NV3100

3100g

1g

III

2kg

2kg, 3kg

NVT1601

1600g

0,5g

III

1kg

1kg, 1,5g

NVT3200

3200g

1g

III

2kg

2kg, 3kg

NVT6400

6400g

2g

III

5kg

3kg, 6kg

NVT16000

16000g

5g

III

10kg

10kg, 15kg

Anmerkung 1: M= Mit EC-Typenzulassung
N = nach NTEP zertifiziert und nach Measurement Canada zugelassen
Anmerkung 2: /1 = Ab Werk installierte wiederaufladbare Akku-Option

/2 = LED-Display
/3 = LED-Display mit ab Werk installierter wiederaufladbarer Akku-Option

Beispiel: NVT3200M/3

6.2 Zeichnungen

A

B

Navigator® DE-11

A B C

NV

204 mm

212 mm

58 mm

NVL

204 mm

282 mm

74 mm

NVT

240 mm

250 mm

74 mm

6.3 Befolgung

Befolgung zu den folgenden Standards wird durch die entsprechende Markierung auf dem Produkt
angezeigt.

Markierung

Standard

Dieses Produkt entspricht der EMC-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie
2006/95/EG und der Richtlinie 2009/23/EG fü r nicht selbsttä tige Waagen. Die
Konformitä tserklä rung ist online unter www.ohaus.com erhä ltlich.

AS/NZS4251.1; AS/NZS4252.1

Wichtiger Vermerk fü r geeichte Waagen in EU-Lä ndern

Werksgeeichte Waagen tragen vorstehendes Kennzeichen auf dem Packetikett und

einen grünen „M“ Kleber auf dem Eichschild. Sie dürfen sofort in Betrieb genommen

werden.
Waagen, die in zwei Schritten geeicht werden und kein grünes “M” auf dem

Eichschild haben, tragen vorstehendes Kennzeichen auf dem Packetikett. Der zweite
Schritt der Eichung ist durch die behö rdlich anerkannte Serviceorganisation oder
durch den Eichbeamten durchzufü hren.

Der erste Schritt der Eichung wurde im Herstellerwerk durchgefü hrt. Er umfasst alle Prü fungen
gemä ss EN45501-8.2.2.
Sofern gemä ss den nationalen Vorschriften in den einzelnen Staaten die Gü ltigkeitsdauer der Eichung
beschrä nkt ist, ist der Betreiber einer solchen Waage fü r die rechtzeitige Nacheichung Selbst
verantwortlich.

Entsorgung

In Ü bereinstimmung mit den Anforderungen der Europä ischen Richtlinie
2002/96/EG ü ber Elektro- und Elektronik-Altgerä te (WEEE) darf dieses Gerä t nicht
mit dem Hausmü ll entsorgt werden. Sinngemä ss gilt dies auch fü r Lä nder
ausserhalb der EU entsprechend den geltenden nationalen Regelungen.

Die EU-Richtlinie fü r Batterien 2006/66/EG fü hrte im September 2008 neue
Anforderungen an die Entfernbarkeit von Batterien aus Altgerä ten in EU­Mitgliedstaaten ein. Um dieser Richtlinie zu entsprechen, wurde dieses Gerä t fü r ein
sicheres Entfernen der Batterien durch eine Abfallbehandlungsanlage am Ende
seiner Lebensdauer konzipiert.

Bitte entsorgen Sie dieses Produkt gemä ss den ö rtlichen Bestimmungen in einer getrennten
Sammlung fü r Elektro- und Elektronikgerä te.

Bei allfä lligen Fragen wenden Sie sich bitte an die zustä ndige Behö rde oder den Hä ndler, bei dem
Sie dieses Gerä t erworben haben.

DE-12 Navigator

®

Bei Weitergabe dieses Gerä tes (z.B. fü r private oder gewerbliche/industrielle Weiternutzung) ist
diese Bestimmung sinngemä ss weiterzugeben.

Anweisungen zur Entsorgung in Europa sind online unter www.ohaus.com verfü gbar. Wä hlen Sie
lhr Land und suchen Sie nach ,,WEEE’’.

Vielen Dank fü r Ihren Beitrag zum Schutz der Umwelt.

Registrierung nach ISO 9001

Im Jahr 1994 wurde der OHAUS Corporation, USA, ein Zertifikat der Registrierung nach ISO 9001
vom Bureau Veritus Quality International (BVQI) verliehen, in dem bestä tigt wird, dass das OHAUS­Qualitä tsmanagementsystem den Anforderungen der Norm ISO 9001 entspricht. Am 15. Mai 2003
wurde die OHAUS Corporation, USA, gemä ß der Norm ISO 9001:2000 neu registriert.

BESCHRÄ NKTE GARANTIE

Auf OHAUS-Produkte wird ab Datum der Auslieferung ü ber die Dauer des Garantiezeitraums hinweg
eine Garantie gegen Material- und Herstellungsmä ngel gegeben. Wä hrend des Garantiezeitraums
wird OHAUS kostenlos jegliche Komponente(n), die sich als defekt erweist (erweisen), reparieren oder
nach eigenem Ermessen ersetzen, wenn das Produkt bei Vorauszahlung der Versandkosten an
OHAUS zurü ckgeschickt wird.

Die Garantie gilt nicht, wenn das Produkt durch einen Unfall oder durch Missbrauch beschä digt wurde,
wenn es radioaktiven oder korrodierenden Materialien ausgesetzt wurde, wenn Fremdkö rper das
Innere des Produkts durchdrungen haben oder wenn es auf Grund einer Reparatur oder Modifikation
beschä digt wurde, die nicht von OHAUS durchgefü hrt wurde. Wenn keine ordnungsgemä ß
zurü ckgeschickte Garantieregistrierungskarte vorliegt, beginnt der Garantiezeitraum am Datum der
Lieferung an den befugten Hä ndler. OHAUS Corporation gibt keine sonstige ausdrü ckliche oder
stillschweigende Garantie. OHAUS Corporation ist nicht haftbar fü r irgendwelche Folgeschä den.

Da die Gesetzgebung in Bezug auf Garantien von Bundesstaat zu Bundesstaat und von Land zu Land
anders ist, wenden Sie sich bitte an OHAUS oder Ihren ö rtlichen OHAUS-Hä ndler, wenn Sie weitere
Einzelheiten erfahren wollen.

Produkt Registrierung

Schü tzen Sie Ihre Investitionen. Registrieren Sie Ihr Produkt mit Ihrem OHAUS-Hä ndler. In den USA

und Kanada Online-Registrierung unter www.ohaus.com

Navigator® IT-1

1. INTRODUZIONE

Questo manuale illustra l'installazione, il funzionamento e la manutenzione della serie Navigator®.
Leggere il manuale interamente, prima di utilizzare la bilancia.

1.1 Precauzioni di sicurezza

Seguire le precauzioni di sicurezza riportate di seguito:

 Verificare che la tensione d'ingresso dell’adattatore CA corrisponda alla tensione di rete.
 Utilizzare la bilancia solo in luoghi asciutti.
 Non utilizzare la bilancia in ambienti difficili.
 Non far cadere pesi sulla piattaforma.
 Fare eseguire la manutenzione solo da personale autorizzato.

1.2. Comandi

Standard (non approvato) modelli –mostrato con display a LED.

Pulsante

Funzioni

Zero

Yes

Pressione breve (quando accesa): azzera il display
(quando spenta): accende la bilancia
Pressione lunga (quando accesa): spegne la bilancia
Pressione breve (in Menu): seleziona/accetta l'impostazione visualizzata

Print

Units
No

Pressione breve: per la descrizione operativa consultare il manuale
dell'interfaccia.
Pressione lunga: passa tra le unità attive
Pressione breve (in Menu): passa tra le impostazioni disponibili

Function
Mode
Back

Pressione breve: seleziona l'impostazione della funzione
Pressione lunga: seleziona la modalità attiva
Pressione breve (in Menu): ritorna alle impostazioni precedenti

Tare
Menu
Exit

Pressione breve: immette/elimina un valore di tara
Pressione lunga: accede al menu User (Utente)
Pressione breve (in Menu): esce rapidamente dal menu User (Utente)

IR Sensor (sinistro)
IR Sensor (destro)

È possibile programmare i sensori IR come pulsanti "touchless". Per le
impostazioni disponibili, consultare la sezione del menu User (Utente).

I sensori a infrarossi si possono attivare con la mano o con un oggetto posto a circa 12mm di distanza
dal sensore stesso. La distanza dal sensore varia a seconda della natura riflettente dell'oggetto. In
caso di attivazioni anomale, i sensori possono essere disattivati.

IT-2 Navigator

®

F1

F2

F3

F4

Approvati i modelli –mostrato con display a LCD.

2. INSTALLAZIONE

2.1 Contenuto della confezione

 Bilancia
 Piatto

 Alimentatore di rete
 Manuale di istruzioni

 Scheda di garanzia

2.2 Blocco di trasporto

Il blocco di trasporto si trova sotto la bilancia. Ruotare l'indicatore fino alla posizione di sblocco.

Nota: Nessun blocco di trasporto sui modelli approvati.

2.3 Ubicazione

Utilizzare la bilancia su una superficie solida e ferma. Evitare luoghi in cui siano presenti correnti d'aria,
vibrazioni, fonti di calore eccessive o brusche variazioni di temperatura.

Regolare i piedini fino a quando la bolla di livello non si trova al centro del cerchio.

SÌ NO

Bolla di livello

Piedini regolabili

Indicatore

Posizione sbloccata

Posizione bloccata

Navigator® IT-3

2.4 Alimentazione

Quando l'alimentazione a batteria non è necessaria, per avviare la bilancia è possibile utilizzare
l'alimentatore di rete.

Collegare la presa dell’alimentatore

di rete allo spinotto di ingresso.

Collegare l'alimentatore alla

rete CA.

Installazione della batteria (senza batteria interna opzionale):
Rimuovere il coperchio della batteria e installare quattro batterie nel compartimento, rispettando
la polarità .

Batteria ricaricabile opzionale (solo modelli NVL e NVT):
Prima di utilizzare per la prima volta una bilancia dotata della batteria interna opzionale occorre
ricaricare quest'ultima per 12 ore. La batteria è protetta da sovraccarichi e la bilancia può
rimanere collegata alla linea dell'alimentazione di rete. Quando la batteria è completamente
carica, la spia sul display non lampeggia più .

Per rimuovere l'opzione di batteria ricaricabile e installare batterie C, riferimento l'opzione di
ricarica della batteria manuale di istruzioni per le istruzioni passo passo e le istruzioni per lo
smaltimento.

Attenzione: se la batteria ricaricabile viene collegata in maniera non corretta o viene
sostituita con un modello errato, esiste il rischio di Esplosione !

2.5 Regolazione iniziale

Per ottenere risultati precisi, è necessario regolare la bilancia al primo utilizzo.
Tenere premuto Menu fino a quando non viene visualizzato [mMeNU] (Menu). Quando si rilascia il

pulsante, sul display viene visualizzato [.C.A.L.]. Premere Yes (Sì) per accettare, viene quindi
visualizzato [SpaN]. Premere nuovamente Yes (Sì) per avviare la regolazione a intervallo. [--C--]

lampeggia mentre viene memorizzata la lettura dello zero. Quindi sul display viene visualizzato il
valore del peso della regolazione. Disporre il massa di taratura specificato sul vassoio. [--C--]
lampeggia mentre viene memorizzata la lettura. La bilancia ritorna alla modalità di applicazione

precedente ed è pronta per l’uso.

Peso di regolazione richiesto (venduto separatamente)

Capacità

Massa*

Capacità

Massa*

Capacità

Massa*

210g

200g

1600g - 2100g

1kg

6400g - 10kg

5kg

310g - 510g

300g

3100g - 4100g

2kg

16kg - 20kg

10kg

1100g

500g

5100g

3kg

Jack di ingresso
alimentazione

Coperchio del
vano della batteria

IT-4 Navigator

®

3. FUNZIONAMENTO

Affinché siano disponibili occorre attivare tutte le modalità , a eccezione di quella di pesatura, nel menu
User (Utente), fare riferimento alla sezione 4.

3.1 Modalità di pesatura

1. Tenere premuto Mode fino a quando non viene visualizzato [wJeIGH].

2. Se necessario, disporre un contenitore vuoto sul piatto e premere Tare.

3. Aggiungere il materiale nel contenitore. Sul display viene visualizzato il peso del materiale.

3.2 Modalità conteggio parti

In questa modalità è possibile contare grandi quantità di articoli in base al peso di un conteggio di
riferimento.

1. Collocare un contenitore vuoto sul piatto della bilancia e premere Tare.

2. Tenere premuto Mode fino a quando non viene visualizzato [Count] (Conteggio). Viene quindi

visualizzato [CLr.APU] (Eliminare peso medio per pezzo).

3. Premere No per utilizzare il peso medio per pezzo (APW) memorizzato. Passare alla fase 6.

4. Premere Yes per stabilire peso medio per pezzo (APW). La bilancia visualizza quindi le

dimensioni del campione memorizzato, ovvero [Put 10]. Premere No o Back (Indietro) per
passare tra le scelte (5, 10, 20, 50 or 100).

5. Sistemare il numero di pezzi indicato sul piatto e premere Yes per calcolare il peso medio per
pezzo. Sul display viene visualizzato il conteggio dei pezzi. Nota: premere Function per
visualizzare il peso medio per pezzo corrente.

6. Aggiungere altri pezzi fino a raggiungere il conteggio desiderato.

7. Per eliminare il peso medio per pezzo memorizzato, tenere premuto Mode fino a quando non
viene visualizzato [Count]. Premere Yes quando viene visualizzato [Clr.APU].

3.3 Modalità Percentuale

Questa modalità misura il peso di un campione come percentuale di un peso di riferimento.

1. Collocare un contenitore vuoto sul piatto della bilancia e premere Tare.

2. Tenere premuto Mode fino a quando non viene visualizzato [Percnt] (Percentuale). Viene
quindi visualizzato [Clr.ref] (eliminare riferimento).

3. Premere No per utilizzare il peso di riferimento memorizzato e passare alla fase 6.

4. Premere Yes per stabilire un nuovo riferimento. Sulla bilancia viene visualizzato [Put.ref].

5. Aggiungere il materiale di riferimento desiderato nel contenitore. Premere Yes per
memorizzarlo il peso di riferimento. Sul display viene visualizzato 100%.

Nota: premere Function per visualizzare il peso di riferimento corrente.

6. Sostituire il materiale di riferimento con il materiale campione. Sul display viene visualizzata la
percentuale del campione confrontata con il peso di riferimento

7. Per eliminare il riferimento memorizzato, tenere premuto Mode fino a quando non viene
visualizzato [Percnt]. Premere Yes quando viene visualizzato [Clr.ref].

Navigator® IT-5

3.4 Modalità Display Hold

Questa modalità memorizza il valore del peso più stabile per un semplice riferimento.

1. Tenere premuto Mode (Modalità ) fino a quando non viene visualizzato [Hold].

2. Disporre i campioni da pesare sul piatto. Quando la bilancia rileva il peso più stabile la "spia
Hold" lampeggia e il peso visualizzato non cambia.

3. Premere Function (Funzione) per rilasciare il valore del peso memorizzato.

3.5 Modalità Accumulazione

Questa modalità consente all'utente di memorizzare il totale di una serie di misurazioni d peso. Grazie
a un'opzione di interfaccia è possibile trasmettere i pesi dei componenti e il peso totale.

1. Tenere premuto Mode fino a quando non viene visualizzato [ACCUmM] (Accumula). Viene quindi
visualizzato [Clr.Acc] (eliminare accumulazione).

2. Premere Yes per eliminare il valore memorizzato o No per continuare ad aggiungere al totale
memorizzato.

3. Se necessario, disporre un contenitore vuoto sul piatto e premere Tare.

4. Aggiungere il primo articolo, viene visualizzato il suo peso. Premere Function per memorizzare
il peso, la spia "Accum" lampeggia e sul display viene visualizzato il peso totale.

5. Rimuovere il primo articolo e aggiungere il successivo. La bilancia visualizzerà il suo peso.
Premere Function per memorizzare il peso. La spia "Accum" lampeggia e verrà visualizzato il
nuovo peso totale.

6. Ripetere la fase 5 per tutti gli articoli da aggiungere. Nota: mentre il display indica zero, premere
Function per visualizzare il numero corrente totale di campioni e il peso totale.

7. Per eliminare il totale memorizzato, tenere premuto Mode fino a quando non viene visualizzato
[ACCUmM] . Premere Yes quando viene visualizzato [Clr.Acc].

3.6 Modalità di controllo peso

Questa modalità stabilisce i limiti superiore e inferiore di peso per le procedure di controllo porzione.

1. Tenere premuto Mode fino a quando non viene visualizzato [CHeCk] (Controllo). Viene quindi
visualizzato [Clr.ref] (eliminare riferimenti).

2. Premere No per utilizzare limiti del peso di riferimento memorizzati e passare alla fase 5.
Nota: premere Function per visualizzare i limiti superiore e inferiore del peso di riferimento.

3. Premere Yes per stabilire nuovi valori di riferimento. Sulla bilancia viene visualizzato [Set. Lo].
Premere Yes per visualizzare il valore del limite "Inferiore". Premere Yes per accettare o No
per modificare il valore del limite "Inferiore". Viene quindi visualizzato il valore memorizzato con

la prima cifra evidenziata [000.000 kg]. Premere ripetutamente No fino a quando non viene
visualizzato il numero desiderato. Premere Yes per accettare ed evidenziare la cifra successiva.
Ripetere fino a quando tutte le cifre non sono corrette. Premere Yes per accettare il valore del

limite "Inferiore", viene visualizzato [Set. Hi].

4. Ripetere la stessa procedura per accettare o modificare il valore "superiore".

5. Sistemare il materiale campione sul piatto. La spia "Accept" (Accetta) indica che il peso
campione rientra nella gamma accettabile.

6. Per eliminare i valori di riferimento memorizzati, tenere premuto Mode fino a quando non viene
visualizzato [CHeCk]. Premere Yes quando viene visualizzato [Clr.ref].

IT-6 Navigator

®

4. IMPOSTAZIONI

Il menu User (Utente) consente di personalizzare le impostazioni della bilancia.
Nota: se sono installate le opzioni di interfaccia possono essere disponibili altri sottomenu. Per
informazioni relative alle altre impostazioni, consultare il manuale dell'interfaccia utente.

4.1 Navigazione nei menu

Menu User (Utente):

Sottomenu:

.C.a.l.

.S.e.t.u.p.

.M.o.d.e.

.U.n.i.t.

.E.n.d.

Voci del

menu:

Span

Lin

End

A-off

Disply

Bright

IR.LEFT

IR.RGHT

End

Count

Percnt

Hold

Accum

Check

End

ct, g, kg, grn,

lb, oz, lb:oz,

ozt, N, dwt,

thk, tsg, ttw,

tola, tical

End

Tenere premuto Menu fino a quando non viene visualizzato [mMeNU] (Menu). Quando viene rilasciato,
verrà visualizzato il primo sottomenu, [.C.a.l.] (Cal).

Premere Yes per accedere al menu visualizzato, oppure No per avanzare al successivo.
Se si seleziona un sottomenu viene visualizzata la prima voce del menu. Premere Yes per
visualizzare l'impostazione della voce del menu o No per avanzare alla voce successiva del menu.
Durante la visualizzazione delle impostazioni, premere Yes per accettarle o No per modificarle.

Quando viene visualizzato [End], premere Yes per tornare al sottomenu successivo o No per tornare
alla prima voce del menu corrente.

4.2 Sottomenu Cal (Regolazione)

 Intervallo [SpaN] (yes, no) - Avvia la procedura di regolazione a intervallo (zero e intervallo). La

regolazione a intervallo è importante alla prima configurazione della bilancia.

 Lin [Lin] (yes, no) - Avvia la procedura di regolazione lineare (zero, a punto centrale e a

intervallo).

4.3 Sottomenu Setup (Configurazione)

I display LCD retroilluminato e LED (rosso) prevedono diverse voci di menu o impostazioni, a seconda
delle funzionalità .

 Spegnimento automatico [A-Off] (on, off) - Quando Auto Off (Spegnimento automatico) è

impostato a "on" la bilancia si spegne automaticamente se rimane inattiva per 5 minuti. Lo
spegnimento automatico è utilizzato per il risparmio energetico della batteria.

 Display [disply] (on, auto, dim (LED), off (LCD)) - Questa impostazione controlla la

retroilluminazione dell'LCD o le cifre del LED; acceso costante, spegnimenti automatico dopo 5
secondi di inattività della bilancia, diminuzione della luminosità del LED dopo 60 di inattività
della bilancia o retroilluminazione dell'LCD sempre spenta.

 Luminosità [Bright] (hi, mid, low) - Questa impostazione controlla la luminosità del display

LED. Nei modelli LCD questa voce non è presente.

 Sensore IR sinistro [Ir.LEFt] / destra [Ir.rght] (Off, Tare, Function, Print, Zero, Display) -

Queste impostazioni determinano il ruolo dei sensori IR. "Zero", "Print", "Function" o "Tare"
consentono al sensore IR di agire come il tasto pertinente. "Display" attiva il display se è
impostato Display-Auto. "Off" disabilita il sensore.

Navigator® IT-7

4.4 Menu Mode (Modalità )

Questo sottomenu attiva le modalità , che saranno disponibili tramite il pulsante Mode. La modalità di
peso è sempre attiva.

 Conteggio parti [Count] (on, off) - Impostare su on affinché la modalità sia attiva.
 Percentuale [Percnt] (on, off) - Impostare su on affinché la modalità sia attiva.
 Hold [Hold] (on, off) - Impostare su on affinché la modalità sia attiva.
 Accumulazione [ACCUmM] (on, off) - Impostare su on affinché la modalità sia attiva.
 Check Weigh [CHECk] (on, off) - Impostare su on affinché la modalità sia attiva.

4.5 Menu Unit (Unità di misura)

Questo sottomenu attiva le unità di misura, che saranno disponibili tramite il pulsante Units. Le unità di
misura nel menu vanno impostate a "on" affinché siano attive. Le unità oncia (oz) e libbra:oncia (lb:oz)

prevedono l'opzione dei risultati decimali [dec] o in frazione [frac]. A causa dei requisiti diversi delle
agenzie l'unità grano ha due icone opzionali per la visualizzazione, gr o grn.
Nota: Le unità di misura e le applicazioni disponibili variano in base al modello e ai regolamenti locali.

4.6 Sigillare l’accesso aile impostazioni della bilancia

L'interruttore di blocco Menu, limita le modifiche ai seguenti menu: CAL, SETUP, MODE e UNIT.
L'interruttore di blocco, per i modelli Approvati CE, può impostare alcune funzioni della bilancia, così

come previsto dalla normativa. L’interruttore può essere bloccato tramite sigilli in adesivo

autodistruggente, sigilli a filo o fermi in plastica.

Bloccato

Sblocatto

5. MANUTENZIONE

5.1 Individuazione guasti

La tabella seguente elenca alcuni problemi comuni, le loro cause possibili e le varie soluzioni.
Se il problema persiste, contattare OHAUS o un rivenditore autorizzato.

Sintomo

Causa possibile

Soluzione

Impossibile accendere
la bilancia

Bilancia non alimentata

Verificare connessioni e tensione

Scarsa precisione

Taratura impropria
Ambiente non stabile

Eseguire taratura
Spostare la bilancia in una posizione adatta

Impossibile regolare

Ambiente non stabile
Pesi di regolazione non corretti

Spostare la bilancia in una posizione adatta
Utilizzare un peso di regolazione corretto

Impossibile accedere
alla modalità

Modalità non attivata

Accedere al menu e attivare la modalità

Impossibile accedere

all’unità

Unità non abilitata

Accedere al menu e abilitare l’unità

IT-8 Navigator

®

Lo ref

Peso di riferimento troppo basso

Aumentare il peso di riferimento.

ref err

Conteggio parti- peso campione < 1d.

Visualizza l'errore - esce dalla modalità o accede
a [Clr.ApU].

Err 3.0 Cal

Peso di regolazione non corretto

Per i pesi corretti, consultare la sezione 2.2.5.

Err 4.4 full

Il buffer RS232 è pieno

Attivare la sincronizzazione, consultare il
manuale dell'interfaccia utente.

Err 8.1 ˉLoadˉ

Intervallo zero all'accensione superato

Togliere gli articoli dal piatto, verificare
l'impostazione del blocco di spedizione

Err 8.2 _Load_

Intervallo zero all'accensione non
raggiunto

Installare il piatto, verificare l'impostazione del
blocco di spedizione

Err 8.3 ˉLoadˉ

Sovraccarico (>cap+9e)

Il carico supera la capacità massima della
bilancia

Err 8.4 _Load_

Sottocarico

Lettura inferiore all'intervallo minimo,
riposizionare il piatto.

Err 8.6 999999

Valore visualizzato >999999

Il risultato supera la capacità del display

Err 9 Data

Errore dati interno.

Contattare la OHAUS o un assistente autorizzato

Err 13 mMEmM

Scrittura su EEPROM non riuscita.

Contattare la OHAUS o un assistente autorizzato

Err 53 CSumM

Dati checksum non validi

Contattare la OHAUS o un assistente autorizzato

5.2 Informazioni relative all'assistenza

Se la sezione Individuazione guasti non risolve o non descrive il problema incontrato, contattare
l’assistenza tecnica autorizzata OHAUS. Per l'assistenza negli Stati Uniti, chiamare il numero verde
800-526-0659 tra le 8.00 e le 17.00 EST (Eastern Standard Time, ora della costa orientale degli Stati
Uniti). Il personale specializzato addetto alla manutenzione sarà disponibile per l'assistenza. Fuori
dagli Stati Uniti, consultare il nostro sito Web, www.OHAUS.com, per individuare l'ufficio OHAUS più
vicino.

5.3 Accessori

Kit batteria ricaricabile 83032106 (NVL, NVT)
Kit interfaccia RS232 83032107 (NV, NVL, NVT)
Kit interfaccia USB 83032108 (NV, NVL, NVT)
Kit interfaccia Ethernet 83032109 (NV, NVL, NVT)
Capottina di protezione 83032223 (NV) 83032222 (NVL) 83032221 (NVT)
Valigetta rigida per il trasporto 83032226 (NV) 83032225 (NVL) 83032224 (NVT)
Stampanti e Cavi Contatta OHAUS

Navigator® IT-9

6. DATI TECNICI

I dati tecnici sono validi per le seguenti condizioni ambientali:
Temperatura ambiente: 10-40 ° C, modelli approvati (M) 0-40 ° C.
Umidità relativa: 20-85% di umidità relativa, senza condensa
Altitudine s.l.m.: fino a 4.000 m
Operabilità : viene assicurata a temperature ambiente comprese tra 0 e 40 ° C
Alimentazione elettrica: Adattatore CA da 12 VCC 420 mA, 4 batterie o batteria ricaricabile
Protezione: polvere e acqua
Grado di inquinamento: 2
Categoria d'installazione: Classe III
EMC: fare riferimento alla dichiarazione di conformità

6.1 Specifiche tecniche

Specifiche tipiche:

Tempo di stabilizzazione

1 secondi

Campo di tara

A capacità per sottrazione

Modalità di applicazione

peso, percentuale, conteggio parti, check weigh, accumulazione, hold

Unità di pesatura

Non approvati: ct, g, kg, grn, lb, oz, lb:oz, ozt, N, dwt, tael (3), tola, tical
M modellos: g, kg, ct N modellos: g, kg, ct, lb, oz, ozt, dwt, grn

Alimentazione di rete

Adattatore CA (in dotazione)- 12 VCC o 12 VCA, 420 mA

Alimentazione a batteria

NV: 4 batterie "AA" (LR6) (non fornite)
NVL, NVT: 4 batterie "C" (LR14) (non fornite), o batteria ricaricabile opzionale

Regolazione

Digitale con peso esterno

Display LCD

LCD con LED bianco retroilluminato, a sei cifre, sette segmenti

Display LED

LED a 6 cifre, 7 segmenti

Dimensioni del display

cifre da 20 mm

Tastierino

Mascherina a 4 pulsanti più due sensori IR programmabili

Grado di protezione

IP43 (NVL e NVT modelli)

Dimensioni del piatto
(L x P)

NV: 190 mm x 138 mm NV212: Ø 120mm
NVL: 194 mm x 203 mm NVT: 230 mm x 174 mm

Peso netto

NV: 1,0 kg / 2,2 lb NVL: 1,5 kg / 3,3 lb NVT: 1,5 kg / 3,3 lb

Peso di spedizione

NV: 1,4 kg / 3,1 lb NVL: 2,3 kg / 5,1 lb NVT: 2,3 kg / 5,1 lb

Nota 1: /1 e /3 modelli aggiungere 0.5kg

Modelli non approvati

Modello

1,2

Capacità

Leggibilità

(d)

Ripetibilità

Linearità

Massa di taratura

dell’intervallo di

misura richiesto

Massa di taratura

di linearità

NV212

210g

0,01g

1d

± 2d

200g

100g, 200g

NV211*

210g

0.1g

1d

± 2d

200g

100g, 200g

NV511

510g

0,1g

1d

± 2d

300g

300g, 500g

NV1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NV2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NV4101

4100g

0,2g

1d

± 2d

2kg

2kg, 4kg

IT-10 Navigator

®

MV5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NV4000*

4000g

1g

1d

± 2d

2kg

2kg, 4kg

NVL511

510g

0,1g

1d

± 2d

300g

300g, 500g

NVL1101

1100g

0,1g

1d

± 2d

500g

500g, 1000g

NVL2101

2100g

0,1g

1d

± 2d

1kg

1kg, 2kg

NVL5101

5100g

0,5g

1d

± 2d

3kg

3kg, 5kg

NVL10000

10000g

1g

1d

± 2d

5kg

5kg, 10kg

NVL20000

20000g

1g

1d

± 2d

10kg

10kg, 20kg

NVT1601

1600g

0,1g

1d

± 2d

1kg

1kg,1,5kg

NVT3201

3200g

0,2g

1d

± 2d

2kg

2kg, 3kg

NVT6401

6400g

0,5g

1d

± 2d

5kg

3kg, 6kg

NVT100011

10000g

0,5g

1d

± 2d

10kg

5kg, 10kg

NVT160001

16000g

1g

1d

± 2d

10kg

10kg, 15kg

Nota 1: /1 = Batteria opzionale ricaricabile installata in fabbrica

/2 = Display LED
/3 = Display LED con batteria opzionale ricaricabile installata in fabbrica

Nota 2: *: disponibile solo in alcuni paesi.

Modelli approvati

Modello

1,2

Max=

e=

Classe di

approvazione

Massa di taratura

dell’intervallo di

misura richiesto

Massa di taratura

di linearità

NV311

310g

0,1g

III

200g

200g, 300g

NV3100

3100g

1g

III

2kg

2kg, 3kg

NVT1601

1600g

0,5g

III

1kg

1kg, 1,5kg

NVT3200

3200g

1g

III

2kg

2kg, 3kg

NVT6400

6400g

2g

III

5kg

3kg, 6kg

NVT16000

16000g

5g

III

10kg

10kg, 15kg

Nota 1: M = Omologazione CE
N = certificazione NTEP e approvazione standard di misurazione canadesi
Nota 2: /1 = Batteria opzionale ricaricabile installata in fabbrica

/2 = Display LED
/3 = Display LED con batteria opzionale ricaricabile installata in fabbrica

Esempio: NVT3200M/3

Navigator® IT-11

6.2 Disegni tecnici

A B C

NV

204 mm

212 mm

58 mm

NVL

204 mm

282 mm

74 mm

NVT

240 mm

250 mm

74 mm

6.3 Conformità

La conformità ai seguenti campioni è indicata dal contrassegno corrispondente sul prodotto

Marchio

Standard

Il prodotto è conforme alla Direttiva Compatibilità Elettromagnetica (EMC) 2004/108/CE,
alla Direttiva Bassa Tensione 2006/95/CE e alla Direttiva per gli strumenti di pesa non
automatici 2009/23/CE. La Dichiarazione di Conformità completa è disponibile online sul
sito Web www.OHAUS.com.

AS/NZS4251.1, AS/NZS4252.1

Nota importante per bilance approvate nei paesi UE

Le bilance verificate in fabbrica portano questo contrassegno sull’etichetta dell’imballo
e con il sigillo ‘M’ su stando verde sulla targhetta metrological possono essere messe

in uso immediatamente.
Le bilance che sono verificate in due fasi, portano questo contrassegno sull'etichetta

dell'imballo e non portano il sigillo “M” sulla targhetta metrological. La seconda fase

delia verifica devo essere eseguita dal servizio assistenza Dini Argeo s.r.l. autorizzato,
oppure dalla autorità competente.

La prima fase della verifica è stata eseguirla dal produttore e comprende lotte le prove previste dalla
norma EN 45501-8.2.2.

Se la durata di validità della verifica è limitata in accordo con le prescrizioni nazionali vigenti nei singoli
paesi, I'utilizzatore stesso di una bilancia di tale tipa sarà responsabile dell'esecuzione, entro le date di
scadenza previste, delle verifiche periodiche.

A

B

IT-12 Navigator

®

Smaltimento

In conformità a quanto stabilito dalla Direttiva Europea 2002/96/CE in materia di
apparecchi elettrici ed elettronici (RAEE), questo strumento non può essere
smaltito come i normali rifiuti. Tale presupposto resta valido anche per i Paesi al di
fuori dei confini della UE, conformemente alle norme nazionali in vigore.

La direttiva sulle batterie 2006/66/EC introduce nuovi requisiti, a partire da
settembre 2008, sulla rimozione delle batterie da apparecchiature in disuso nei
paesi membri dell’Unione europea. Per conformità alla direttiva, l’apparecchio è
stato progettato per una rimozione sicura delle batterie al termine della vita utile da
effettuarsi presso una struttura specializzata nel trattamento di rifiuti.

Si prega quindi di smaltire questo prodotto separatamente e in modo specifico secondo le
disposizioni locali relative alle apparecchiature elettriche ed elettroniche.

Per qualsiasi chiarimento, rivolgersi agli enti preposti o al rivenditore dell‘apparecchiatura stessa.
In caso di cessione dello strumento (per es. per ulteriore utilizzo privato o aziendale/industriale), si

prega di comunicare anche questa disposizione.
Le istruzioni relative allo smaltimento in Europa sono disponibili online sul sito Web

www.ohaus.com. Selezionare el paese per eseguire la ricerca per “WEEE”.

Si ringrazia per il contributo alla tutela dell‘ambiente.

Registrazione ISO 9001

Nel 1994, OHAUS Corporation, USA, ha ricevuto il certificato di registrazione ISO 9001 da Bureau
Veritus Quality International (BVQI), come conferma che il sistema di gestione della qualità OHAUS
risponde alle caratteristiche standard di ISO 9001. Il 15 Maggio 2003, OHAUS Corporation, USA, è
stata riregistrata per la normativa ISO 9001:2000.

GARANZIA LIMITATA

I prodotti OHAUS sono garantiti da difetti nel materiale e nell’esecuzione a partire dalla data di
consegna per tutta la durata del periodo di garanzia. Durante il periodo di garanzia, la OHAUS
riparerà o, a suo giudizio, sostituirà ogni componente che risulterà essere difettoso gratuitamente,
purché il prodotto venga restituito, nolo anticipato, alla OHAUS.

Tale garanzia non si applica nel caso in cui il prodotto sia stato danneggiato accidentalmente o per
cattivo utilizzo, esposto a materiale radioattivo o corrosivo, abbia del materiale estraneo al suo interno,

o sia danneggiato come conseguenza dell’assistenza o di un intervento di modifica da parte di

personale diverso da quello della OHAUS. Dietro debito invio della scheda di garanzia, il periodo di
garanzia decorrerà a partire dalla data di spedizione al rivenditore autorizzato. Non viene data altra
garanzia espressa o implicita da parte della OHAUS Corporation. La OHAUS Corporation non sarà
ritenuta responsabile di qualsiasi danno conseguente.

Poiché la legislazione di garanzia è diversa da stato a stato e da paese a paese, si prega di contattare
la OHAUS o il vostro rivenditore autorizzato OHAUS per ulteriori dettagli.

Registrazione del prododotto

Proteggi il tuo investimento. Registra il tuo prodotto con il vostro rivenditore locale OHAUS. Negli Stati
Uniti e Canada a registarsi online www.ohaus.com.

OHAUS Corporation
7 Campus Drive
Suite 310
Parsippany, NJ 07054 USA
Tel: [phone]

With offices worldwide / Con oficinas alrededor del mundo / Avec des bureaux dans le
monde entier / Weltweite Geshä ftsstellen / Con uffici in tutto il mondo.

www.ohaus.com

*80252448*

P/N 80252448 C © 2014 OHAUS Corporation, all rights reserved / todos los derechos
reservados / tous droits ré servé s / Alle Rechte vorbehalten / tutti i diritti riservati.

Printed in China / Impreso en la China / Imprimé en Chine / Gedruckt in China / Stampato in Cina
