BW SERIES COMPACT BENCH SCALE EN-1

1. INTRODUCTION ............................................................................... EN-2

1.1 Product Description ................................................................. EN-2

1.2 General Features ..................................................................... EN-2

1.3 Safety Precautions .................................................................. EN-2

2. INSTALLATION ................................................................................. EN-3

2.1 Unpacking ............................................................................. EN-3

2.2 Installing Components ............................................................. EN-3

2.3 Selecting the Location ............................................................. EN-3

2.4 Leveling the Scale ................................................................... EN-3

2.5 Connecting Power ................................................................... EN-4

2.5.1 AC Power ...................................................................... EN-4

2.5.2 Battery Power ................................................................ EN-4

2.6 Initial Calibration .................................................................... EN-4

3. OVERVIEW OF CONTROLS AND FUNCTIONS ........................................ EN-5

4. OPERATIONS ................................................................................... EN-6

4.1 Switching the Unit On and Off ................................................... EN-6

4.2 Manual Tare ........................................................................... EN-6

4.3 Zero Operation ........................................................................ EN-6

4.4 Changing Weighing Units ........................................................ EN-6

5. SCALE SETTINGS ............................................................................. EN-7

5.1 Scale Increment ...................................................................... EN-7

5.2 Backlight ............................................................................... EN-7

6. CALIBRATION AND SEALING ............................................................. EN-8

6.1 Calibration ............................................................................. EN-8

6.2 Legal for Trade Sealing ........................................................... EN-10

7. MAINTENANCE ............................................................................... EN-11

7.1 Cleaning ............................................................................... EN-11

7.2 Troubleshooting ..................................................................... EN-12

8. TECHNICAL DATA ............................................................................ EN-13

8.1 Specifications ........................................................................ EN-13

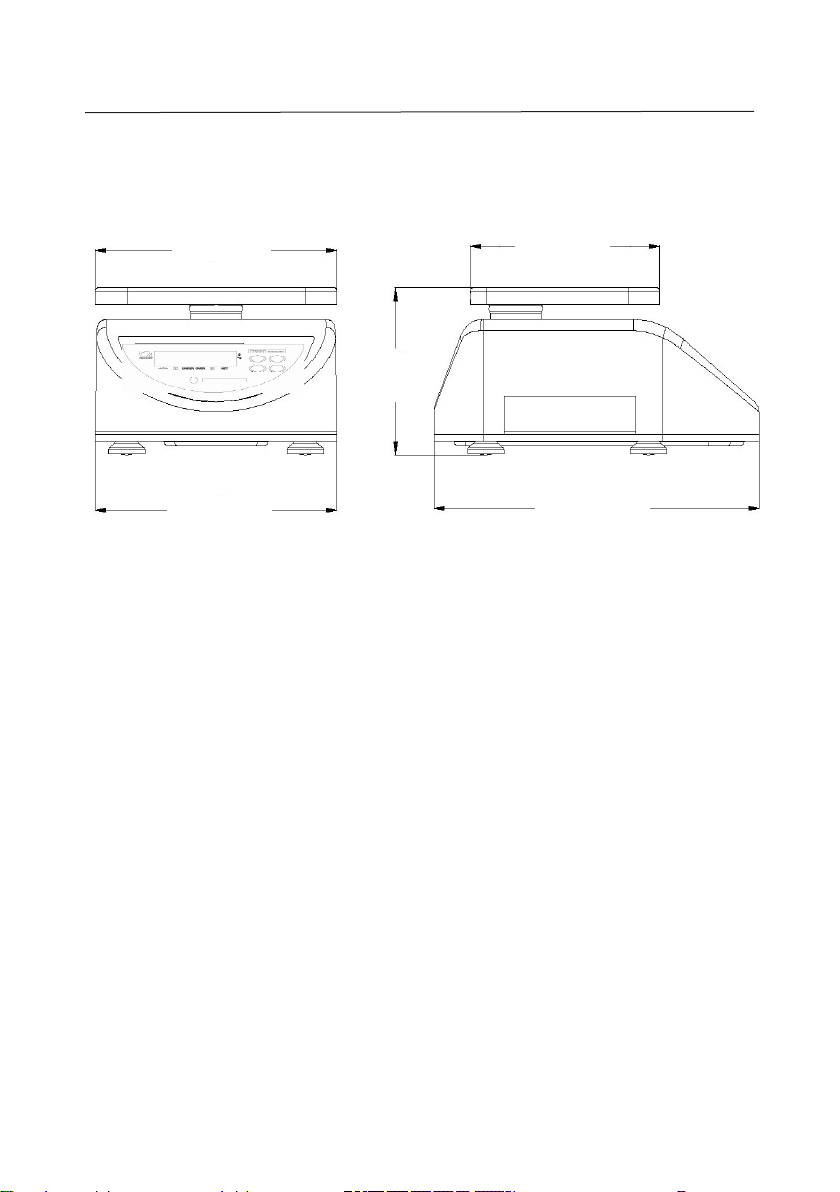

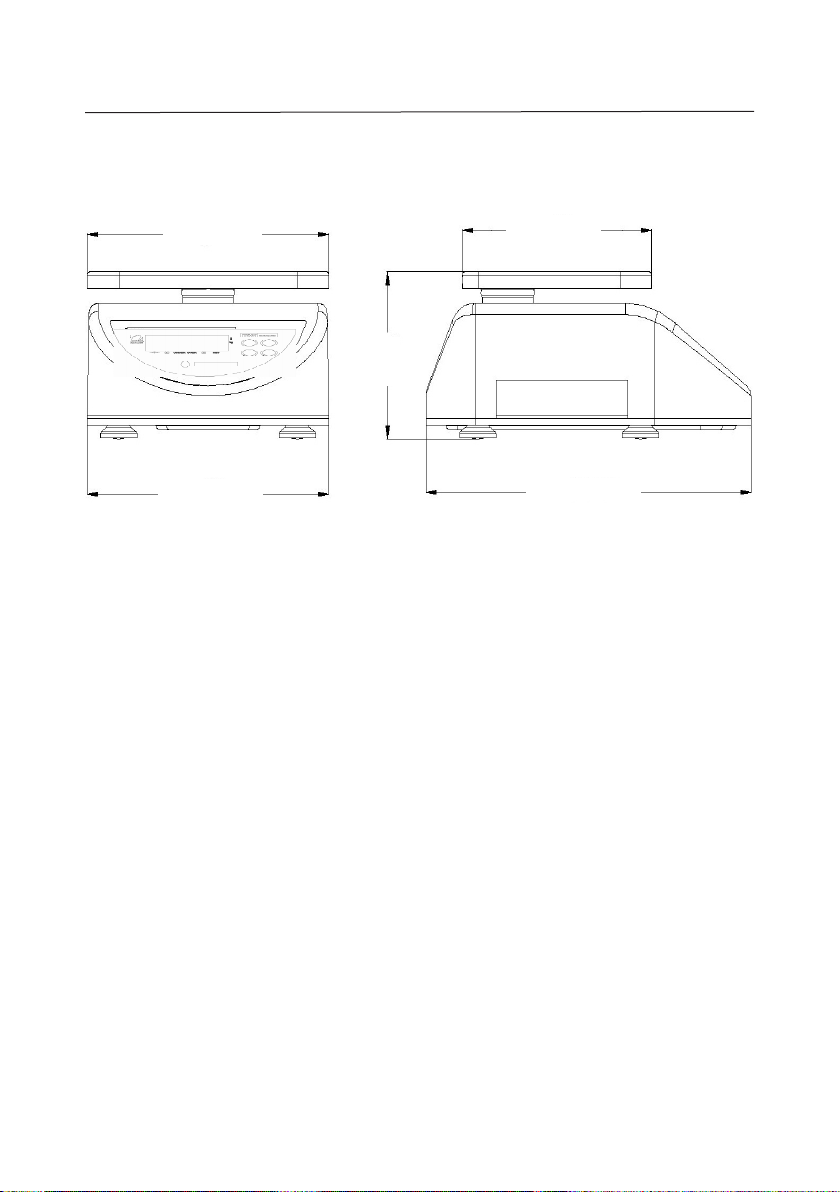

8.2 Drawings .............................................................................. EN-14

8.3 Compliance .......................................................................... EN-15

WARRANTY ......................................................................................... EN-16

EN-2 BW SERIES COMPACT BENCH SCALE

1. INTRODUCTION

This manual contains installation, operation and maintenance instructions for the BW
Series Compact Bench Scale. Please read the manual completely before installation
and operation.

1.1 Product Description

The BW Series Compact Bench Scale is an economical portioning, packing and
general weighing scale designed to provide fast and accurate weighing performance
in washdown environments. With an internal sealed rechargeable lead-acid battery,
IP65 housing and high-speed display update, the BW Series Compact Bench Scale
offers portability, durability and productivity in one practical design.

1.2 General Features

• Capacity models: 1.5kg/3lb, 3kg/6lb, 6kg/15lb, 15kg/30lb

• Single and dual display models

• Default and LFT displayed resolution 1:3,000

• High-profile ABS housing, stainless steel pan (pan is dishwasher-safe)

• IP65 dust and water jet protection

• 4-adjustable leveling feet with integrated front-panel leveling indicator

•

• 4-button control panel: On/Units Off, Check, Tare, Zero

• 3-weighing units: g, oz, lb

• Battery charge indication

• AC power or 15-hour rechargeable lead-acid battery

• Over-Under checkweighing function with audible alarm

Bright red LED weight display: 6-digit, 7-segment, 0.55”/14 mm high characters

1.3 Safety Precautions

For safe and dependable operation of this scale, please comply with the
following safety precautions:

• Verify that the input voltage printed on the AC Adapter and the plug type
matches the local AC power supply.

•

• Disconnect the scale from the power supply when cleaning the scale.

• Do not operate the scale in hazardous or unstable environments.

• Do not drop loads on the platform.

• Use only approved accessories and peripherals, as available.

•

• Service should be performed by authorized personnel only.

Make sure that the power cord does not pose an obstacle or tripping hazard.

Operate the scale only under ambient conditions specified in these instructions.

BW SERIES COMPACT BENCH SCALE EN-3

2. INSTALLATION

2.1 Unpacking

Unpack and verify that the following components have been included:

• BW Scale Unit

• Weighing Pan

• AC-DC Adapter

• Instruction Manual
Save the packaging material. This packaging ensures the ideal protection for the
storage or transport of the product.

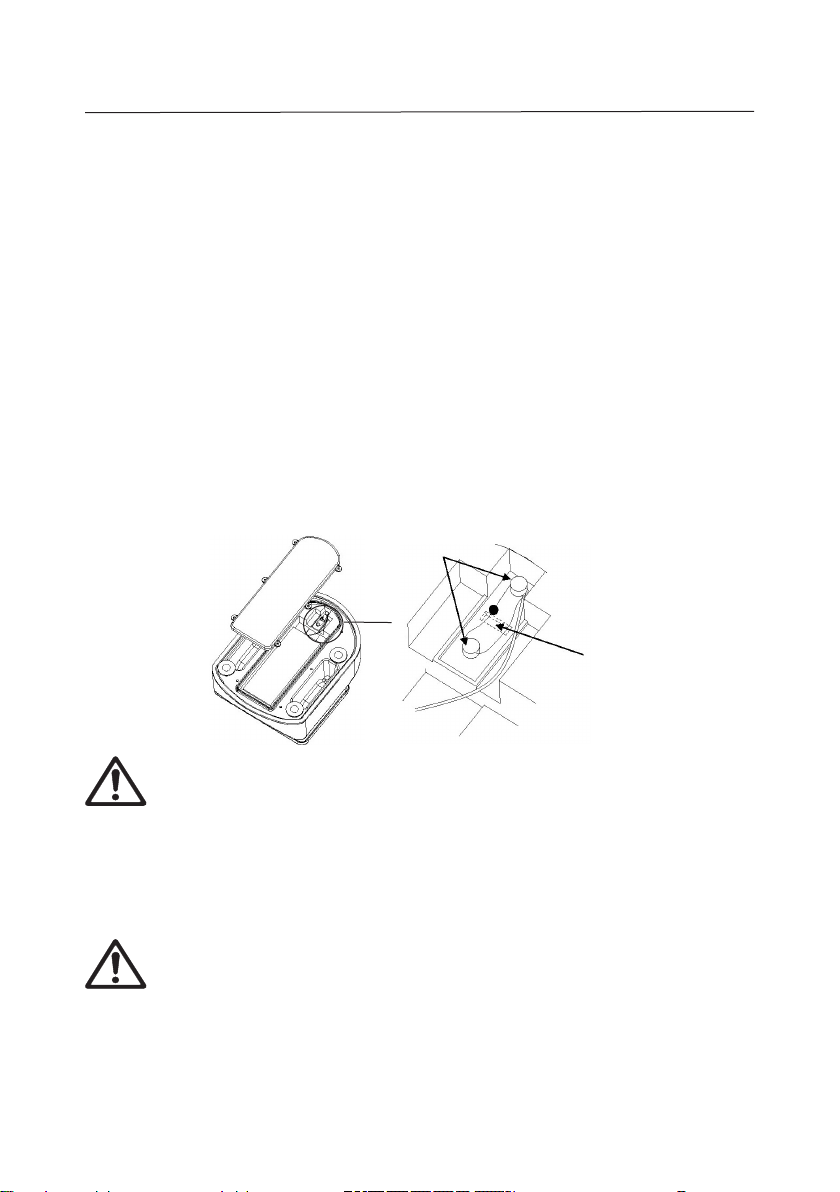

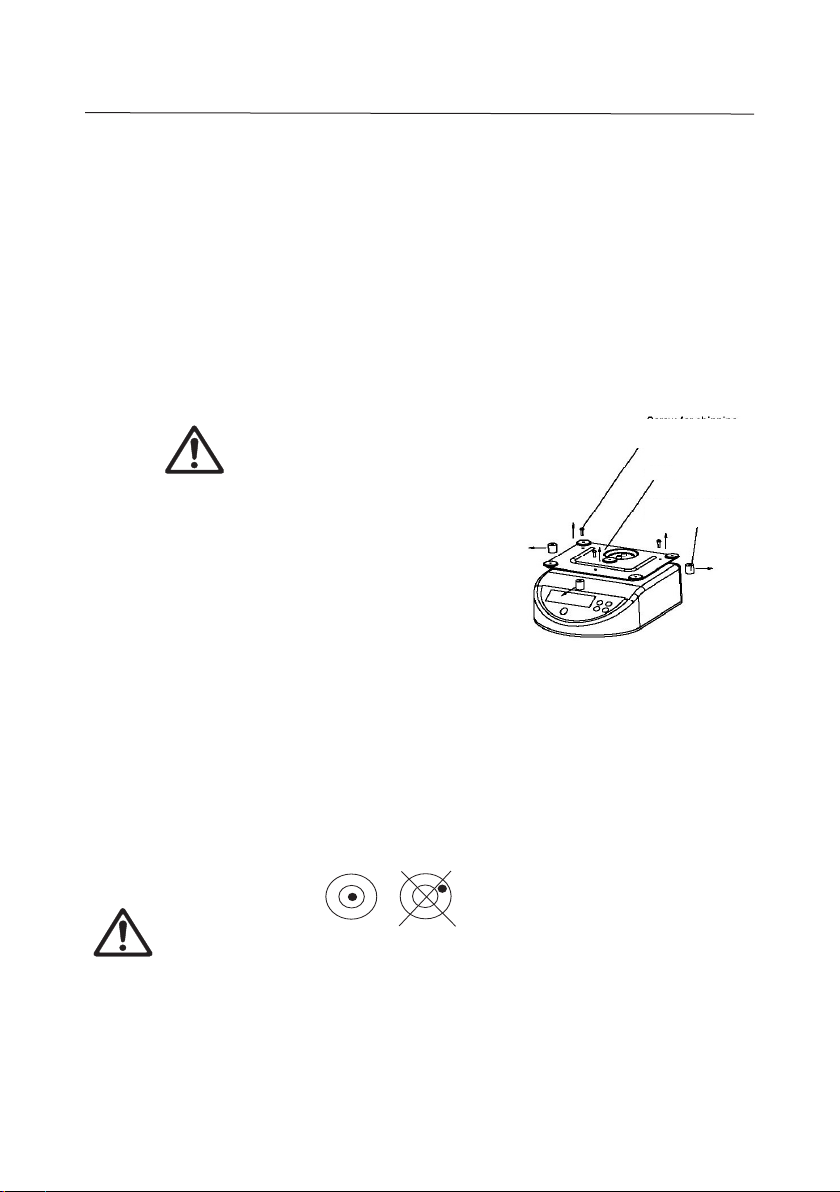

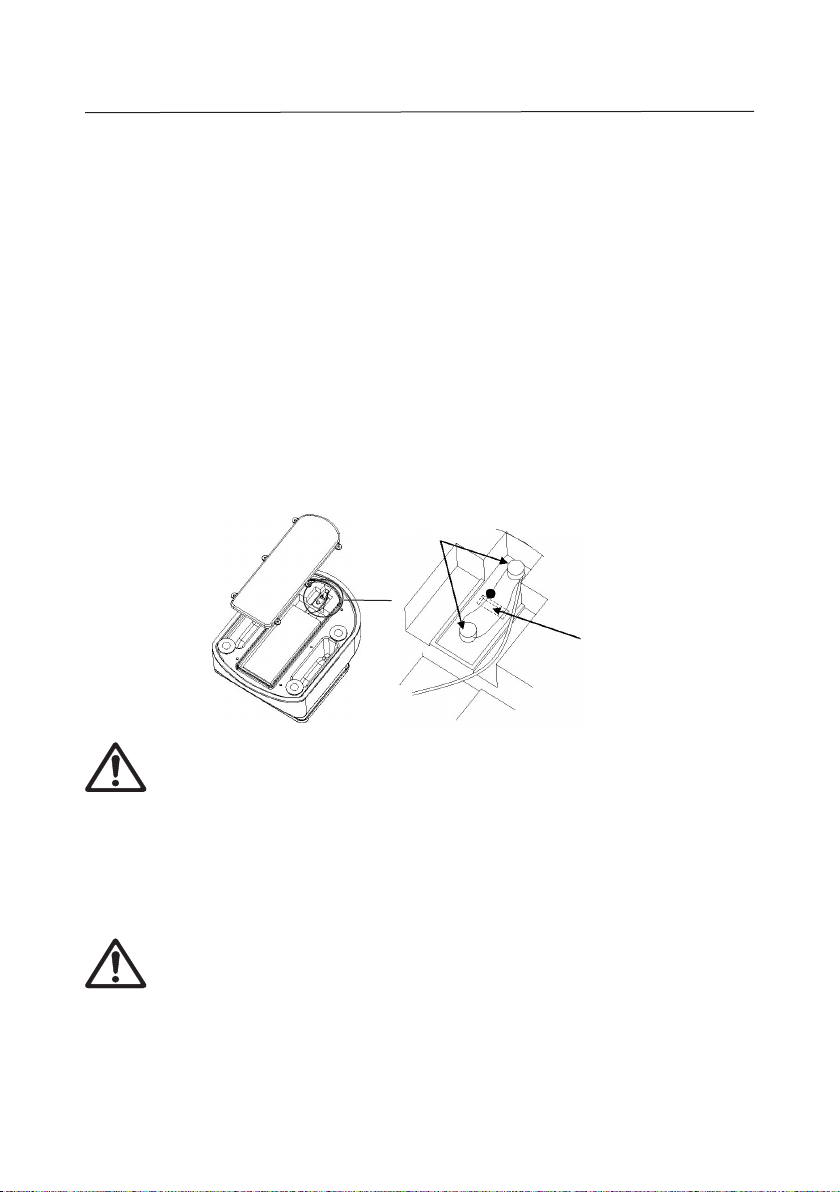

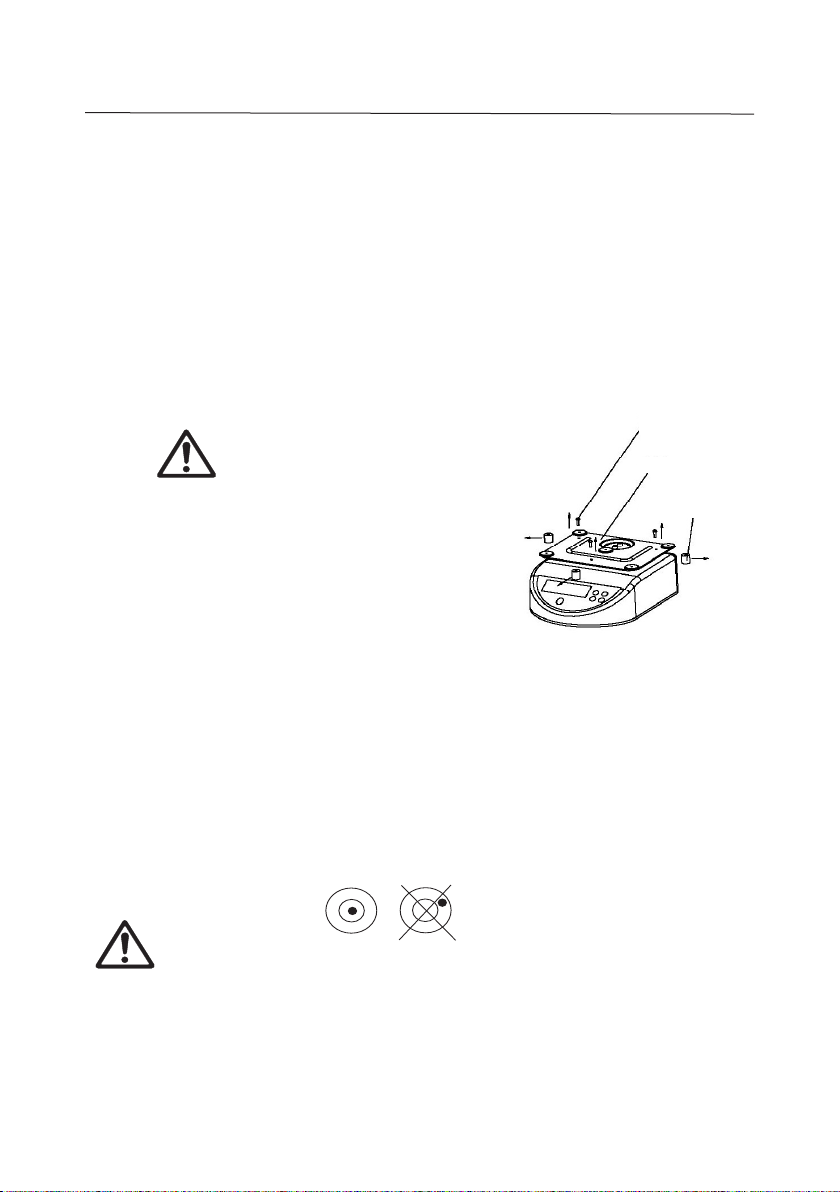

2.2 Transport Protection

BEFORE USING THE SCALE:

Remove the 3 shipping protection screws on
the spider sub-platform, then remove the 3 plastic
column inserts under the spider. Re-install the
protective components if shipping the scale to
ensure proper transport protection.

2.3 Selecting the Location

Operate the scale on a firm, level surface. Avoid locations with rapid temperature
changes, excessive air currents, vibrations, electromagnetic fields, heat or direct
sunlight.

2.4 Leveling the Scale

Adjust the leveling feet* until the bubble is centered in the circle of the level indicator
(located on the front panel). Ensure that the scale is level each time its location is
changed.

* IMPORTANT: To allow proper air flow and minimize condensation inside
the scale, unscrew the 2 rear leveling feet slightly, then level the scale accordingly
for normal operation. However, when cleaning the scale, all 4 leveling feet must be
screwed in tightly to avoid entry of water inside the scale.

EN-4 BW SERIES COMPACT BENCH SCALE

2.5 Connecting Power

2.5.1 AC Power

Verify that the intended AC power source matches the AC adapter rating. Unplug* the
rubber access cap underneath the scale, connect the adapter to the power receptacle
through the cut-out, then plug the AC adapter into a power outlet.

* NOTE: When cleaning the scale, turn off the unit, remove the AC adapter and plug
the rubber access cap securely to avoid entry of water inside the scale.

2.5.2 Battery Power

The scale will begin charging with the AC adapter connected accordingly, and auto­matically switches to battery operation if there is a loss of power. Normal operating
time on a full charge is 50 hours on a 15-hour charge cycle.

Low battery charge is indicated by the flashing LED over the indicator.
AC power or a fully charged battery is indicated by the illuminated LED over the
indicator. A blinking indicates the battery is charging.

NOTES:

• DO NOT continuously charge the scale longer than 24 hours.

• To maximize battery power, the scale can be set up to enter Sleep mode
(only decimal points are displayed) after 2 minutes of inactivity, or auto­ matically turn off after 15 minutes of inactivity (Section 5.2).

• Charging the scale must be performed in a dry environment.

• Plug the rubber access cap to the adapter receptacle to ensure the scale
is protected when operated in a wet environment.

• If the scale is not used within 3 months, recharge and discharge the bat­ tery fully 3 times to maximize the battery condition.

• Dispose of the lead-acid battery according to local laws and regulations.

CAUTION

BATTERY IS TO BE REPLACED ONLY BY AN AUTHORIZED OHAUS
SERVICE DEALER. RISK OF EXPLOSION CAN OCCUR IF REPLACED
WITH THE WRONG TYPE OR CONNECTED IMPROPERLY.

2.6 Initial Calibration

When the scale is operated for the first time, a Span Calibration is recommended to
ensure accurate weighing results. Before performing the calibration, be sure to have
the appropriate calibration weights. Refer to Section 6 for calibration procedures.

BW SERIES COMPACT BENCH SCALE EN-5

UNDER OVER NET

CHECK

ZERO

90

TARE

Yes

Exit

Back

No

oz

g

lb

CAPACITY: 3 lb x 0.001 lb

ON/UNITS

OFF

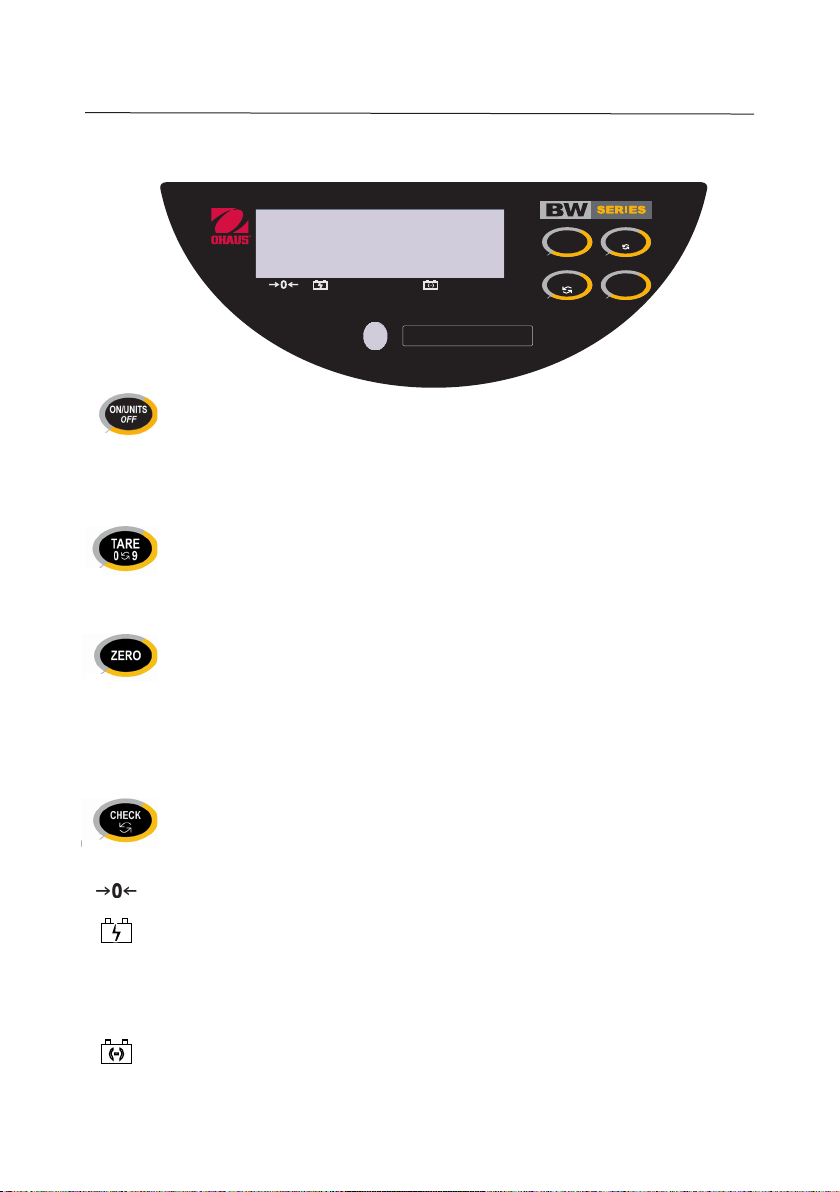

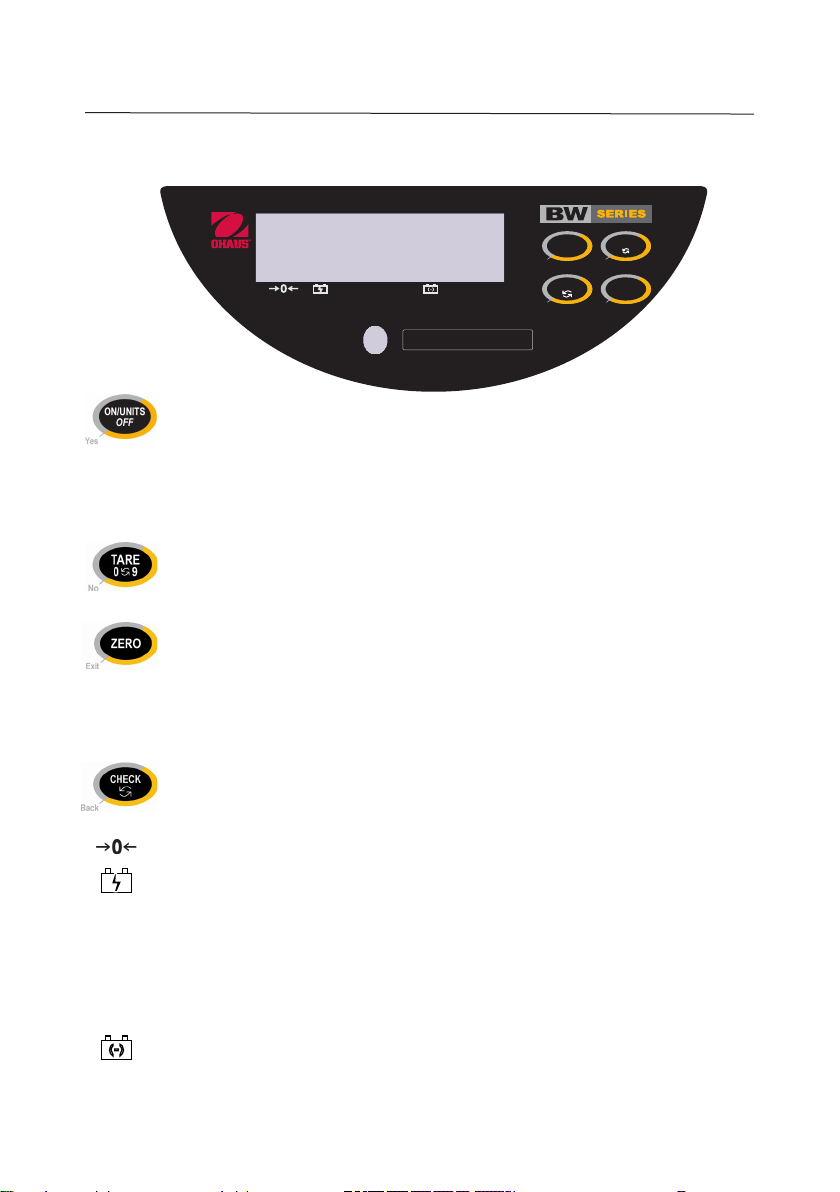

3. OVERVIEW OF CONTROLS AND FUNCTIONS

• Turns the scale on

• Long-press turns the scale off

• Short-presses display successive units of measure

• In SETUP Mode, “Yes” accepts/confirms the displayed setting

• In CHECK Mode, accepts/confirms the displayed value

•

Inputs the weight of the object on the weighing pan as a Tare value

• In SETUP Mode, “No” toggles through the available settings

• In CHECK Mode, increments the value of the selected digit

• Zeros the display

•

With the scale off, long-press together with ON/UNITS

OFF

enters User Setup Mode

• In SETUP Mode, “Exit” ends setup and exits to “Save”

• In CHECK Mode, ends Over/Under setup and exits to weighing mode

• Initiates CHECK Over/Under setup

• In SETUP Mode, “Back” reverts to the previous parameter

• In CHECK Mode, shifts to the next digit

• LED annunciator indicates Center of Zero

• LED annunciator indicates battery is fully charged (blinking if charging)

UNDER •

OVER •

• LED annunciator blinks to indicate the battery voltage is low

NET • LED annunciator indicates Net (Gross minus Tare) value

g, oz, lb • LED annunciator indicates the active weighing unit

LED annunciator indicates displayed weight is less than the preset Under value

LED annunciator indicates displayed weight is more than the preset Over value

EN-6 BW SERIES COMPACT BENCH SCALE

4. OPERATIONS

4.1 Turning the Unit On and Off

With the scale off, press ON/UNITS
empty before turning the scale on. Allow 15-30 minutes for the scale to warm up
before use. With the scale on, long-press ON/UNITS

OFF

to turn on. Make sure the weighing pan is

OFF

to turn off.

4.2 Manual Tare

Place a container on the weighing pan, then press TARE. The display will show
a net value of “0” as the Tare weight is registered. Remove the container, and the
resulting negative value displayed will be equivalent to the Tare weight. To clear the
Tare value, press TARE with the pan empty.

4.3 Zero Operation

Press ZERO to zero the stable weight display (the weight must be within ±2% of
scale capacity). Center of Zero is indicated by the LED annunciator.

4.4 Checkweigh Target Setting

Compares the weight of an item against a pre-set Over-Under range.

To activate Checkweighing Mode, refer to user setup (Section 5.2).

• Press CHECK to initiate entering Over-Under parameters.

• The value of the “OVER” target limit will be displayed first, with the active digit
flashing (the “OVER” LED annunciator is lit).

• Enter the desired “OVER” limit value by pressing -No to increment the active digit or

-Back to shift to the next digit.

• Press -Yes to accept the displayed value and proceed to the “UNDER” target limit
(the “UNDER” LED annunciator is lit).

• Enter the desired “UNDER” limit value by pressing -No to increment the active digit
or -Back to shift to the next digit.

• Press -Exit to accept the displayed value and exit into checkweighing mode.

NOTES:

• “OVER” or “UNDER” LED annunciators will light if the weight of an item
placed on the pan is over or under the pre-set limits, respectively. “OVER”
and “UNDER” LED annunciators will light simultaneously if the weight is
within the pre-set limits.

BW SERIES COMPACT BENCH SCALE EN-7

• The LED indication is complemented by an audible alert feature (Sec. 5.2).

• Over-Under values are retained when the unit is turned off.

• Over-Under values are not retained when the weighing unit or resolution
setup are changed.

5. SCALE SETTINGS

5.1 Accessing the User Setup Mode

With the scale on, press ON/UNITS

OFF

and CHECK simultaneously. “SETUP” then

“S1 OFF” is displayed. To navigate in the User Setup Mode:

• Press ON/UNITS

OFF

-Yes to accept the displayed setting

• Press TARE-No to toggle through available settings

• Press ZERO-Exit to end setup and proceed to “Save”

• Press CHECK-Back to revert to the previous parameter

5.2 User Setup Parameters

Parameters Description Settings

S1 Scale automatically turns off after 15

S2 Scale enters sleep mode after 2

S3 CHECK activation and Alert Range 0 - Check mode is off.

S4 Averaging Level 0, 1, 2, 3 (most filtering, longer stabilization time)

S5 Power-on Weighing Unit lb, oz, g

S6 LED Brightness Level 0,1,2,3 (dimmest).

dsp Display Type OFF - displays weight continuously.

Save Save or Abort Save - saves changes and reverts to weighing mode.

minutes of inactivity.

minutes of inactivity.

Note: Bold settings are defaults.

ON - enables this function.

OFF -disables this function.

ON - enables this function.

OFF -disables this function.

Scale beeps when displayed weight is:

1-...within the preset Over and Under values
2-...outside the preset Over and Under range
3-...within the preset Over and Under values (Over-Under LED’s do not
light within preset range)
4-...outside the preset Over and Under range (Over-Under LED’s do not
light within preset range)
5- Alarm is off (Over-Under LED’s do not light within preset range)
6- Alarm is off

4, 5, 6, 7 (corresponds to 0, 1, 2, 3 but with slower display update)

ON - displays first stable weight.

Abort - reverts to weighing mode without saving changes.

EN-8 BW SERIES COMPACT BENCH SCALE

6. CALIBRATION AND SEALING

6.1 Calibration

For best results, calibrate the scale at regular intervals. Temperature changes,
geographic gravity variations, altitude changes and abuse are few reasons why a
scale may need recalibration.

Note: The following procedure requires the use of hand tools and calibration
weights. If unable to perform the calibration, contact an authorized Ohaus service
organization.

1. Remove the battery cover to access the two calibration pins located in
a slot at the bottom of the scale. With the scale on under battery power,
short the calibration pins (a small slotted screwdriver may be used).

Calibration Pins

Note: When accessing the bottom of the scale, avoid placing the scale
upside down on the pan or sub-platform. Place the scale on its side.

2. “SEtUP” then the first parameter “CtY” is displayed.

3. Press -Yes successively to move through the succeeding parameters:
“dEF NO” “S1”, “S2”, “S3”, “S4”, “S5”, “S6”, “dSP”, “S8”, “S9”, “S10”,
“S11”, “S12”, “bAt”, “GEO”.
Note: Do not change the settings of these parameters. These are service
setup parameters intended for authorized servicing use only.

4. After “GEO”, “CAL NO” is displayed. Press -No to switch the setting to
“CAL YES”.

5. “CAL YES” is displayed. Press -Yes to enter calibration sequence.

BW SERIES COMPACT BENCH SCALE EN-9

6. “g” is displayed. This is the Calibration Weight Unit. Press -Yes to
accept (or press -No to switch to “lb”, then press -Yes) and move on to the
next parameter. Refer to the following chart for the next steps.

Selected calibration weight unit: g

Scale Capacity 1.5 kg / 3 lb 3 kg / 6 lb 6 kg / 15 lb 15 kg / 30 lb
Displayed Setting 1500 3000 6000 15000
2/3 of Capacity 1000 / 1 kg 2000 / 2 kg 4000 / 4 kg 10000 / 10 kg
Full Capacity 1500 g 3000 g 6000 g 15000 g

Selected Calibration weight unit: lb

Scale Capacity 3 lb / 1.5 kg 6 lb / 3 kg 15 lb / 6 kg 30 lb / 15 kg
Displayed Setting 3000 6000 15000 30000
2/3 of Capacity 2000 / 2 lb 4000 / 4 lb 10000 / 10 lb 20000 / 20 lb
Full Capacity 3000 / 3 lb 6000 / 6 lb 15000 / 15 lb 30000 / 30 lb

7. “xxxx” is displayed. This is the Full Scale Capacity of the scale. Make
sure the displayed value matches the scale model capacity then press -Yes
to accept and move on to the next parameter.

8. “- - - - - -” is displayed. Make sure the pan is empty and stable at this time
then press -Yes. The display will count down from 5 to 0 as the scale zero
is registered.

9. “xxxx” is displayed. This is the Calibration Point corresponding to 2/3 of
the Full Scale Capacity value. Place the indicated calibration weight on
the center of the pan. With the scale stable, press -Yes. The display will
count down from 5 to 0 as the scale registers the calibration weight.

10. “xxxx” is displayed. This is the Calibration Point corresponding to the Full
Scale Capacity value. Place the indicated calibration weight on the center
of the pan. With the scale stable, press -Yes. The display will count down
from 5 to 0 as the scale registers the calibration weight.

11. “SAVE” is displayed when calibration was registered. Remove the
calibration weight, then press -Yes. The scale will display a self-test then
return to normal weighing mode. Or, press -No to abort calibration without
saving any changes.

Note: At any time during the calibration process, long-press ON/UNITS

OFF

to turn

off the scale and abort the process without saving any changes.

EN-10 BW SERIES COMPACT BENCH SCALE

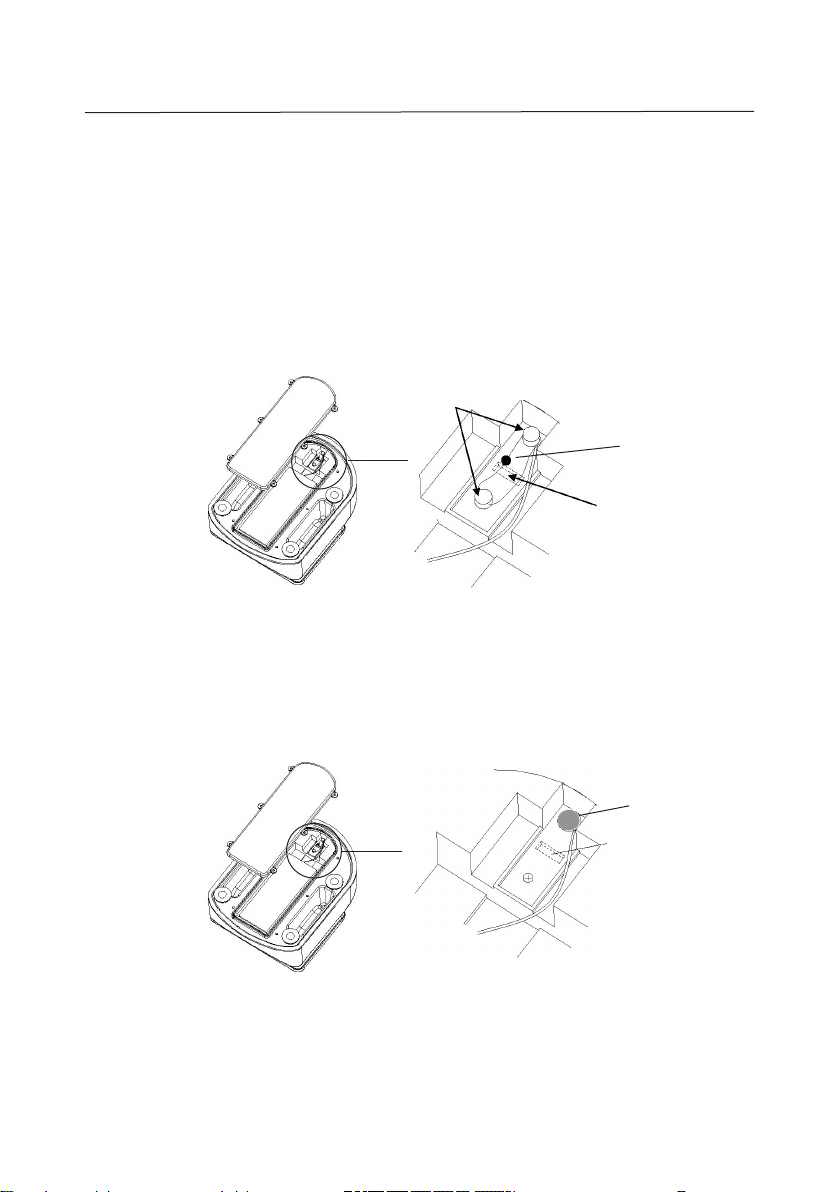

6.2 Legal for Trade SealIng

After the scale has been found to comply with local regulations by relevant approving
authorities, the scale may be sealed in the following manner:

Lead and Wire Seal.

Secure sealing plate with through-hole screws. Run the wire seal into the through­holes then press the lead seal in place.

Through-hole Screws

Lead Seal

Sealing Plate

Sticker Seal.

Secure sealing plate with regular pan-head screws then apply the sticker over one of
the screws.

Sticker Seal

Sealing Plate

BW SERIES COMPACT BENCH SCALE EN-11

7. MAINTENANCE

7.1 Cleaning

Comply with safety precautions when cleaning and maintaining the scale

• Turn off and disconnect the scale from the power supply during cleaning.

• DO NOT open the scale; no user repairable components inside. Service
should be performed by authorized personnel only.

• DO NOT place the scale upside down. If accessing the bottom, place the
scale on its side.

• DO NOT carry the scale by the pan or sub-platform. Use the handholds on
the sides of the scale housing.

• DO NOT allow liquids to enter the scale.

• DO NOT use high pressure when cleaning the scale.

• Inspect the scale regularly. Ensure that the housing, pan and sub-platform
are clean and free from foreign material.

• Wipe the exterior components of the scale using a soft cloth dampened with
water and a mild detergent (DO NOT use acids, alkalis, strong solvents or
abrasive cleaning agents).

• Screw in all 4 leveling feet tightly to avoid entry of water inside the scale
during cleaning. However, when the scale is put back into operation,
remember to loosen the two rear feet (and adjust leveling accordingly) to
allow proper air flow and minimize condensation inside the scale.

• Plug the rubber cap to the adapter receptacle underneath the scale to avoid
entry of water inside the scale.

• The pan is dishwasher safe and may be placed with normal loads. All other
parts must not be placed in a dishwasher.

EN-12 BW SERIES COMPACT BENCH SCALE

7.2 Troubleshooting

The following table lists common problems, possible causes and remedies. If the
problem persists, contact Ohaus or your authorized Ohaus dealer.

Symptom Possible Causes Remedy

Scale will not turn on AC power not connected to scale

Battery fails to charge fully. Battery is defective or past its

Weight reading does not
stabilize.

Scale does not display
accurately.

“nnnnnn“ displayed Overload condition: Load on the

“uuuuuu“ displayed Underload condition: No load on

”- - - - - -” displayed Unstable condition.

or to outlet.
No power in outlet.
Battery discharged.

useful life.

Unstable environment.
Interference under pan or sub­platform.

Improper calibration Calibrate the scale using proper

pan exceeds scale capacity +9d

the pan, exceeds scale zero -9d

Cannot establish zero.

Connect scale to power.
Connect scale to power and
charge battery.
Connect to different power outlet.
Replace battery.

Have the battery replaced by an
authorized Ohaus service dealer.

Ensure a stable environment.
Ensure that the weighing
pan and sub-platform are
unobstructed.

calibration weights.

Reduce the load on the pan.
Re-zero the scale.

Install the pan on the sub­platform.
Re-zero the scale.

Situate in a stable environment.
Relieve internal pressure from
the scale by loosening the
leveling feet.
Clear possible obstructions on
the vent holes under the rear feet.
Remove the weight on the pan
that may exceed the power-on
zero range.

”E 11“ displayed RAM error Turn the scale off and on again.

”E 16“ displayed ROM error Recalibrate the scale.

”E 18“ displayed EEPROM error Return scale for service

”E 48“ displayed Checkweigh target setting error Review setup and re-enter

correct Over-Under values

“Error” displayed Software running error Turn the scale off and on again.

Replace battery.

BW SERIES COMPACT BENCH SCALE EN-13

8. TECHNICAL DATA

8.1 Specifications

Model * BW1.5US BW3US BW6US BW15US

Capacity x Readability 1.5kg x 0.5g

3lb x 0.001lb

48oz x 0.02oz

Displayed / LFT Resolution 1:3,000

Construction ABS plastic housing with stainless steel pan

Protection IP65

Pan Dimensions 9”W x 7”D / 230W x 180D mm

Leveling Components 4 x adjustable feet with integral panel mounted level bubble indicator

Display * 1 x red LED; 6-digit, 7-segment, 0.55”/14mmH characters

Weighing Units lb, g, oz

Keyboard 4 x tactile mechanical keys: ON/UNITS OFF, CHECK, TARE, ZERO

Calibration Weight 2/3 and Full Scale Capacity, lb/g

Over Range Capacity Full Scale Capacity +9d

Tare Range Full Capacity by Subtraction

Zero Range Power-on: ±10% / Keyboard: ±2% Full Scale Capacity

Stabilization Time within 2 seconds

Power 12VDC 0.84A Max AC Adapter / 6V 5Ah rechargeable lead acid battery

Battery Life 50 hours continuous use with 15 hour recharge time

Safe Overload 150% Full Scale Capacity

Operating Temperature Range 10°F to 104°F / -10°C to 40°C

Storage Temperature Range 0°F to 122°F / -25°C to 50°C

Humidity Range 10% to 85% humidity, non-condensing

Scale Dimensions 9”W x 12.2”D x 5”H / 230W x 310D x 127H mm

Shipping Dimensions 11.6”W x 15”D x 7.5”H / 295W x 381D x 190H mm

Scale Unit Weight 9.7 lb / 4.4 kg

Shipping Weight 12.5 lb / 5.7 kg

* Note: BWxxTUS = dual display model

3kg x 1g

6lb x 0.002lb

96oz x 0.05oz

6kg x 2g
15lb x 0.005lb
240oz x 0.1oz

15kg x 5g

30lb x 0.01lb

480oz x 0.2oz

EN-14 BW SERIES COMPACT BENCH SCALE

8.2 Drawings

9” / 230 mm

9” / 230 mm

7” / 180 mm

5” /
127 mm

12.2” / 310 mm

BW SERIES COMPACT BENCH SCALE EN-15

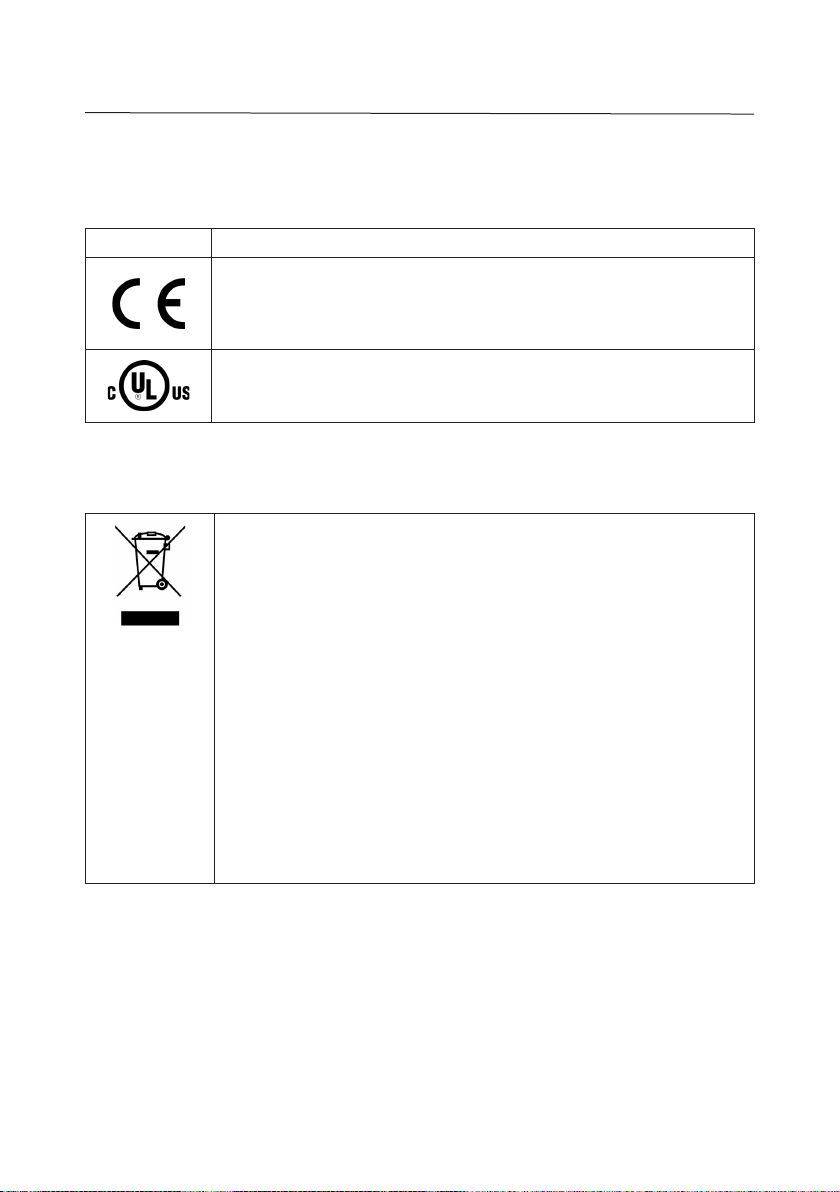

8.3 COMPLIANCE

Compliance to the following standards is indicated by the corresponding mark on the product.

Marking Standard

This product conforms to the EMC directive 2004/108/EC, the Low Voltage Directive
2006/95/EC and the Non-automatic Weighing Instruments Directive 90/384/EEC. The
complete Declaration of Conformity is available from Ohaus Corporation.

UL60950-1: 2003

EC Emissions Note

This device complies with EN55011/CISPR 11 Class B Group 1.

Disposal

In conformance with the European Directive 2002/96/EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic waste.
This also applies to countries outside the EU, per their specific requirements.

Please dispose of this product in accordance with local regulations at the collecting point
specified for electrical and electronic equipment.

If you have any questions, please contact the responsible authority or the distributor from
which you purchased this device.

Should this device be passed on to other parties (for private or professional use), the
content of this regulation must also be related.

Thank you for your contribution to environmental protection.

For disposal instructions in Europe, refer to www.ohaus.com/weee.

FCC Note

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference
when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause
harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause
harmful interference in which case the user will be required to correct the interference at his own expense.

Industry Canada Note

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ISO 9001 Registration

In 1994, Ohaus Corporation, USA, was awarded a certificate of registration to ISO 9001 by Bureau Veritus
Quality International (BVQI), confirming that the Ohaus quality management system is compliant with the ISO
9001 standard’s requirements. On May 15, 2003, Ohaus Corporation, USA, was re-registered to the ISO
9001:2000 standard.

EN-16 BW SERIES COMPACT BENCH SCALE

LIMITED WARRANTY

Ohaus products are warranted against defects in materials and workmanship from
the date of delivery through the duration of the warranty period. During the warranty
period, Ohaus will repair, or, at its option, replace any component(s) that proves to
be defective at no charge, provided that the product is returned, freight prepaid, to
Ohaus.

This warranty does not apply if the product has been damaged by accident
or misuse, exposed to radioactive or corrosive materials, has foreign material
penetrating to the inside of the product, or as a result of service or modification
by other than Ohaus. In lieu of a properly returned warranty registration card,
the warranty period shall begin on the date of shipment to the authorized dealer.
No other express or implied warranty is given by Ohaus Corporation. Ohaus
Corporation shall not be liable for any consequential damages.

As warranty legislation differs from state to state and country to country, please
contact Ohaus or your local Ohaus dealer for further details.

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-1

1. INTRODUCCIÓN ............................................................................... ES-2

1.1 Descripción del producto ......................................................... ES-2

1.2 Características generales ......................................................... ES-2

1.3 Medidas de seguridad ............................................................. ES-2

2. INSTALACIÓN .................................................................................. ES-3

2.1 Desembalaje .......................................................................... ES-3

2.2 Protección para el transporte .................................................... ES-3

2.3 Selección del emplazamiento ................................................... ES-3

2.4 Nivelación de la báscula ......................................................... ES-3

2.5 Conexión a la fuente de corriente .............................................. ES-4

2.5.1 Corriente alterna ............................................................ ES-4

2.5.2 Suministro con baterías .................................................. ES-4

2.6 Calibración inicial ................................................................... ES-4

3. VISIÓN GENERAL DE LOS CONTROLES Y FUNCIONES ........................... ES-5

4. OPERACIONES ................................................................................. ES-6

4.1 Encendido y apagado de la unidad .......................................... ES-6

4.2 Tara manual .......................................................................... ES-6

4.3 Operación de cero .................................................................. ES-6

4.4 Configuración de revisión del peso objetivo ............................... ES-6

5. CONFIGURACIONES DE LA BÁSCULA .................................................. ES-7

5.1 Ingreso al modo de configuración de usuario ............................ ES-7

5.2 Parámetros de configuración del usuario ................................... ES-7

6. CALIBRACIÓN Y SELLADO …………… ...............................................ES-8

6.1 Calibración ..... …………… ...................................................ES-8

6.2 Sellado de tipo aprobación ......................................................ES-10

7. MANTENIMIENTO ............................................................................. ES-11

7.1. Limpieza ................................................................................. ES-11

7.2. Solución de Problemas ............................................................. ES-12

8. DATOS TÉCNICOS............................................................................ ES-13

8.1 Especificaciones ........................................................................ ES-13

8.2 Ilustraciones ............................................................................. ES-14

8.3 Conformidad ............................................................................. ES-15

GARANTÍA ............................................................................................ ES-16

ES-2 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

1. INTRODUCCIÓN

Este manual contiene instrucciones de instalación, operación y mantenimiento para la
báscula compacta de mesa de la serie BW. Por favor lea completamente el manual

antes de instalarla y operarla.

1.1 Descripción del producto

La báscula compacta de mesa de la serie BW es una báscula económica de distribución,
empaque y general diseñada para proporcionar un desempeño de pesaje rápido y exacto
en ambientes húmedos. Con una batería interna sellada y recargable de ácido-plomo,
una caja IP65 y una actualización de pantalla de alta velocidad, la báscula compacta
mesa de la serie BW ofrece portabilidad, durabilidad y productividad en un diseño práctico.

de

1.2 Características generales

• Capacidad de los modelos: 1.5kg/3lb, 3kg/6lb, 6kg/15lb, 15kg/30lb

• Modelos de pantalla sencilla y doble

• Resolución aprobada/máxima desplegada de 1:3000

• Caja ABS de alto perfil, bandeja de acero inoxidable (la bandeja es apta
para lavarse en lavadora de platos)

• Protección IP65 a prueba de polvo y chorro de agua

• Cuatro patas ajustables de nivelación con indicador de nivel integrado en
el panel frontal

• Pantalla de pesaje con LED rojo brillante: 6 dígitos, 7 segmentos, caracteres
de 14 mm de alto

• Panel de control con cuatro botones: On/Units Off, Check, Tare, Zero

• Unidades de pesaje: g, oz, lb

• Indicador de carga de batería

• Corriente alterna o batería recargable de plomo-ácido para 15 horas

• Función de revisión de peso por encima o por debajo del rango de medición
con alarma audible

1.3 Medidas de seguridad

Para una operación segura y confiable de esta báscula, por favor siga las
siguientes medidas de seguridad:

• Verifique que el voltaje de entrada impreso en el adaptador de CA y el

tipo de enchufe coincidan con el suministro de corriente alterna local

• Asegúrese de que el cable de corriente no presupone un obstáculo o
no está en un sitio donde las personas puedan tropezarse con él

• Desconecte la báscula de la fuente de corriente cuando vaya a limpiarla

• No opere la báscula en ambientes peligrosos o inestables

• No deje caer cargas sobre la plataforma

• U

• Opere la báscula solamente bajo las condiciones ambientales
especificadas en estas instrucciones

• El mantenimiento debe ser realizado únicamente por personal autorizado.

tilice solamente los accesorios y periféricos aprobados, según estén disponibles

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-3

2. INSTALACIÓN

2.1 Desembalaje

Desempaque y verifique que los siguientes componentes han sido incluidos:

• Unidad de báscula BW

• Bandeja de pesaje

• Adaptador CA-CD

• Manual de instrucciones
Guarde el material de embalaje. Este empaque asegura la protección ideal para
almacenamiento o transporte del producto.

2.2 Protección para el transporte

ANTES DE UTILIZAR LA BÁSCULA:

Remueva los tres tornillos de protección para envío

Tornillo para protección de
embalaje (tres en total)

Araña

Inserto para protección
de embalaje (tres en total)

sobre la sub-plataforma de la araña, luego remueva
las tres columnas plásticas colocadas bajo la araña.
Instale nuevamente los componentes protectores si
envía la báscula para asegurar una protección de
transporte adecuada.

2.3 Selección del emplazamiento

Opere la báscula sobre una superficie firme y nivelada. Evite ubicaciones donde
haya cambios rápidos de temperatura, corrientes de aire excesivas, vibraciones,
campos electromagnéticos, calor o luz solar directa.

2.4 Nivelación de la báscula

Ajuste la pata de nivelación* hasta que la burbuja esté centrada en el círculo del
indicador de nivel (ubicado en el panel frontal). Asegúrese de que la báscula esté
nivelada cada vez que cambie su ubicación.

* IMPORTANTE: Para permitir un flujo de aire apropiado y minimizar la
condensación dentro de la báscula, desatornille ligeramente las dos patas traseras
de nivelación y luego nivele la báscula de acuerdo con una operación normal. Sin
embargo, cuando limpie la báscula, las cuatro patas de nivelación deben ser
atornilladas firmemente para evitar que el agua entre en ella.

ES-4 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

2.5 Conexión a la fuente de corriente

2.5.1 Corriente alterna

Verifique que la fuente de corriente alterna propuesta coincida con la clasificación del
adaptador de CA. Desconecte* la tapa de acceso de caucho debajo de la báscula,
conecte el adaptador al receptáculo de corriente a través del corte, y luego conecte el

adaptador de corriente alterna a una toma de corriente.
* NOTA: Cuando limpie la báscula, apáguela, remueva el adaptador de CA y coloque la

cubierta de acceso de caucho para evitar que el agua entre en la báscula.

2.5.2 Suministro con baterías

La báscula comenzará cargando con el adaptador de CA conectado y cambiará
automáticamente a la operación con baterías si existe un corte de corriente. El tiempo
normal de operación con una carga completa es de 50 horas en un ciclo de carga de
15 horas.

La carga baja de batería se indica por el parpadeo del LED sobre el indicador.
La corriente alterna o una batería cargada se indican por el LED iluminado sobre
el indicador. Una destellando significa que se está cargando la batería.

NOTAS:

• NO CARGUE continuamente la báscula por más de 24 horas.

• Para maximizar la carga de la batería, la báscula puede ser configurada
para entrar en el modo Sleep (sólo se muestran los puntos decimales en
pantalla) después de dos minutos de inactividad, o para apagarse
automáticamente después de 15 minutos de inactividad (Sección 5.2)

• La carga de la báscula debe realizarse en un ambiente seco

• Coloque la cubierta de acceso de caucho en el receptáculo del adaptador
para asegurar que la báscula esté protegida cuando sea operada en un
ambiente húmedo

• Si la báscula no se utiliza dentro de tres meses, recargue y descargue la
batería completamente tres veces para maximizar la condición de ésta

• Deseche de la batería plomo-ácido de acuerdo con las leyes y regulaciones
locales.

PRECAUCIÓN

LA BATERÍA DEBE SER REEMPLAZADA SOLAMENTE POR UN
DISTRIBUIDOR DE MANTENIMIENTO AUTORIZADO DE OHAUS.
EXISTE EL RIESGO DE EXPLOSIÓN SI ES REEMPLAZADA POR EL
TIPO EQUIVOCADO O CONECTADA INADECUADAMENTE.

2.6 Calibración inicial

Cuando la báscula sea operada por primera vez, se recomienda un intervalo de calibración para
asegurar resultados exactos de pesaje. Antes de realizar la calibración, asegúrese de que tiene los
pesos de calibración adecuados. Refiérase a la sección 6 para los procedimientos de intervalo de

calibración.

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-5

UNDER OVER NET

CHECK

ZERO

90

TARE

Yes

Exit

Back

No

oz

g

lb

CAPACITY: 3 lb x 0.001 lb

ON/UNITS

OFF

3. VISIÓN GENERAL DE LOS CONTROLES Y FUNCIONES

• Enciende la báscula

• La presión sostenida apaga la báscula

• Las presiones cortas muestran unidades de medida sucesivas

• En el modo SETUP, “Yes” acepta/confirma la configuración mostrada
en pantalla

• En el modo CHECK, acepta/confirma el valor mostrado en pantalla

•

• En el modo SETUP, “No” salta a través de las configuraciones disponibles

• En el modo CHECK, incrementa el valor del dígito

• Pone en cero la pantalla

•
en el modo de configuración del usuario

• E

• En el modo CHECK, finaliza la configuración Over/Under y sale al
modo de pesaje

• Inicia la configuración CHECK Over/Under

• En el modo SETUP, “Back” vuelve al parámetro previo

• En el modo CHECK, cambia al siguiente dígito

• El LED anunciador indica centro de cero

• El LED anunciador indica que la corriente es CA o que la batería está
completamente cargada (destella si está cargándose)

UNDER •
Under preestablecido

OVER •
Over preestablecido

• E
NET • El LED anunciador indica el valor neto (bruto menos tara)
g, oz, lb • El LED anunciador indica la unidad activa de pesaje

Ingresa el peso del objeto sobre la bandeja de pesaje como un valor de tara

Con la báscula apagada, la presión sostenida junto con ON/UNITS

OFF

entra

n el modo SETUP, “Exit” finaliza la configuración y sale a “Save” (guardar)

El LED anunciador indica que el peso mostrado en pantalla es menor al valor

El LED anunciador indica que el peso mostrado en pantalla es mayor al valor

l LED anunciador parpadea para indicar que el voltaje de la batería está bajo

ES-6 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

4. OPERACIONES

4.1 Encendido y apagado de la unidad

Con la báscula apagada, presione ON/UNITS
bandeja de pesaje está vacía antes de encender la báscula. Permita entre 15 y 30 minu­tos para que la báscula se caliente antes de usarla. Con la báscula encendida, presione

sostenido ON/UNITS

OFF

para apagar.

OFF

para encender. Asegúrese de que la

4.2 Tara manual

Coloque un recipiente sobre la bandeja de pesaje, luego presione TARE. La pantalla
mostrará un valor neto de “0” ya que el peso de tara está registrado. Remueva el
recipiente, y el valor negativo resultante mostrado en la pantalla será equivalente al

peso de la tara. Para eliminar el valor de tara, presione TARE con la bandeja vacía.

4.3 Operación de cero

Presione ZERO para ajustar a cero la pantalla de peso estable (el peso debe estar
dentro de ±2% de la capacidad de la báscula). Centro de cero está indicado por el
LED anunciador.

4.4 Configuración de revisión del peso objetivo

Compara el peso de un artículo contra un rango Over-Under preestablecido.

Para activar la modalidad de revisión de peso, consulte la instalación del usuario
(Sección 5.2)

• Presione CHECK para iniciar la entrada de los parámetros Over-Under

• El valor del límite objetivo “OVER” será mostrado en pantalla primero, con el dígito
activo parpadeando (el LED anunciador “OVER” está iluminado)

• Ingrese el valor límite “OVER” deseado presionando -No para incrementar el dígito
activo o -Back para cambiar al siguiente dígito

• Presione -Yes para aceptar el valor mostrado en pantalla y proceder al límite
objetivo “UNDER” (el LED anunciador “UNDER” está iluminado)

• Ingrese el valor límite “UNDER” deseado presionando -No para incrementar el
dígito activo o -Yes para cambiar al siguiente dígito

• Presione -Exit para aceptar el valor mostrado en pantalla y salir hacia el modo de
revisión del peso.

NOTAS:

• Los LED anunciadores de “OVER” o “UNDER” se iluminarán si el peso de un
artículo colocado sobre la bandeja está por encima o por debajo de los
límites preestablecidos, respectivamente. Los LED anunciadores “OVER” y
“UNDER” se iluminarán simultáneamente si el peso está dentro de los límites
preestablecidos.

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-7

•

La indicación del LED es complementada por una alerta audible (Sección 5.2).

• Los valores Over-Under son guardados cuando la unidad es apagada.

• Los valores Over-Under no son guardados cuando la unidad de pesaje o
configuración de la resolución son cambiadas.

5. CONFIGURACIONES DE LA BÁSCULA

5.1 Ingreso al modo de configuración de usuario

Con la báscula encienda, presione ON/UNITS
“SETUP” y después “S1 OFF”. Para navegar en el modo de configuración del usuario:

• Presione -Yes para aceptar la configuración mostrada en pantalla

• Presione -No para saltar a través de las opciones de configuración disponibles

• Presione -Exit para finalizar la configuración y proceder a “Save”

• Presione -Back para volver al parámetro previo

OFF

y CHECK simultáneamente. Se muestra

5.2 Parámetros de configuración del usuario

Parámetros

S1

S2

S3

S4

S5

S6

dsp

Save

Descripción Configuraciones

La báscula se apaga automáticamente
después de 15 minutos de inactividad.

La báscula entra en el modo Sleep
después de dos minutos de inactividad.

Activación de CHECK (REVISAR) y
rango de alerta

Promedio del nivel

Power-on Unidad de pesaje lb, oz, g

Nivel de brillo de los LED 0,1,2,3 (más oscuro).

Tipo de pantalla OFF – muestra continuamente el peso.

Guardar o cancelar Save – guarda los cambios y vuelve al modo de pesaje.

ON – habilita esta función.

OFF – inhabilita esta función.

ON – habilita esta función.

OFF – inhabilita esta función.

0 – Modalidad de revisión apagada.

La báscula emite un sonido cuando el peso que se indica está:

1- ...dentro de los valores preajustados por Encima (OVER) y por Debajo
(UNDER)
2- ...fuera del rango de valores preajustados por Encima y por Debajo
3- ...dentro de los valores preajustados por Encima y por Debajo
(los LED por Encima y por Debajo no se encienden dentro del rango
preajustado)
4-...fuera del rango de valores preajustados por Encima y por Debajo
(los LED por Encima y por Debajo no se encienden dentro del rango
preajustado)
5- La alarma está apagada (los LED por Encima y por Debajo no se
encienden dentro del rango preajustado)
6- La alarma está apagada .

0, 1, 2, 3 (el máximo de filtración; mayor tiempo para estabilización)
4, 5, 6, 7 (corresponde a 0, 1, 2, 3 pero con un tiempo de actualización de
lectura más lento)

ON – muestra el primer peso estable.

Abort – vuelve al modo de pesaje sin guardar los cambios.

Nota: Las configuraciones en negrilla son los valores por defecto.

ES-8 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

6. CALIBRACIÓN Y SELLADO

6.1 Calibración

Para mejores resultados, calibre la báscula a intervalos regulares. Los cambios de
temperatura, las variaciones geográficas de gravedad, los cambios de altitud y el
abuso son unas pocas razones por las cuales una báscula puede necesitar una nueva
calibración.

Nota: Los siguientes procedimientos requieren el uso de herramientas manuales y
pesos de calibración. Si no está en capacidad de realizar la calibración, contacte a una

organización de mantenimiento autorizada por Ohaus.

1. Retire la tapa de la batería para acceder a los dos pines de calibración
ubicados en la ranura en la parte inferior de la báscula. Con la báscula

encendida trabajando con energía de la batería, cortocircuite las patillas de
calibración, luego haga corto entre los pines de calibración (se puede usar un

pequeño destornillador ranurado).

Tornillos

Pines de calibración

Nota: Cuando acceda a la parte inferior de la báscula, evite colocar la báscula

invertida sobre la bandeja o sub-plataforma. Coloque la báscula de lado.

2. “SEtUP” luego aparece el primer parámetro, “CtY”.

3. Presione -Yes sucesivamente para moverse a través de los parámetros
subsiguientes: “dEF NO” “S1”, “S2”, “S3”, “S4”, “S5”, “S6”, “dSP”, “S8”, “S9”,
“S10”, “S11”, “S12”, “bAt”, “GEO”.
Nota: no cambie las configuraciones de estos parámetros. Éstos son
parámetros de configuración que deben ser utilizados solamente por el
personal de mantenimiento autorizado.

4. Después se muestra en pantalla “GEO”, “CAL NO”. Presione -No para cambiar
la configuración a “CAL YES”.

5. “CAL YES” es mostrado en pantalla. Presione -Yes para ingresar la secuencia
de calibración.

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-9

6. “g” es mostrado en pantalla. Ésta es la unidad del peso de calibración.
Presione -Yes para aceptar (o presione -No para cambiar a “lb”, y luego

presione -Yes) y moverse al siguiente parámetro. Consulte en la tabla
siguiente los pasos posteriores.

Unidad de peso de calibración seleccionada: g

Capacidad de la báscula 1,5 kg / 3 lb 3 kg / 6 lb 6 kg / 15 lb 15 kg / 30 lb
Configuración mostrada

en pantalla
Capacidad 2/3 1000 / 1 kg 2000 / 2 kg 4000 / 4 kg 10000 / 10 kg
Capacidad completa 1500 g 3000 g 6000 g 15000 g

Unidad de peso de calibración seleccionada: lb

Capacidad de la báscula 3 lb / 1,5 kg 6 lb / 3 kg 15 lb / 6 kg 30 lb / 15 kg
Configuración mostrada

en pantalla
Capacidad 2/3 2000 / 2 lb 4000 / 4 lb 10000 / 10 lb 20000 / 20 lb
Capacidad completa 3000 / 3 lb 6000 / 6 lb 15000 / 15 lb 30000 / 30 lb

1500 3000 6000 15000

3000 6000 15000 30000

7. “xxxx” es mostrado en pantalla. Ésta es la función de capacidad total de
la báscula. Asegúrese de que el valor mostrado en pantalla coincide con
la capacidad del modelo de báscula y luego presione -Yes para aceptar y
moverse al siguiente parámetro.

8. “- - - - - -” es mostrado en pantalla. Asegúrese de que la bandeja está vacía
y estable en este punto y luego presione -Yes. La pantalla mostrará un conteo
regresivo de 5 a 0 conforme sea registrado el cero de la báscula.

9. “xxxx” es mostrado en pantalla. Éste es el punto de calibración
correspondiente a 2/3 el valor de la capacidad total de la báscula. Coloque el
peso de calibración indicado en el centro de la
bandeja. Con la báscula estable, presione -Yes. La pantalla mostrará un
conteo regresivo de 5 a 0 conforme la báscula registra el peso de calibración.

10. Aparece “xxxx”. Éste es el punto de calibración que corresponde al valor de
capacidad total de la báscula. Coloque el peso de calibración indicado en
el centro de la bandeja. Con la báscula estable, presione -Yes. La pantalla
hará un conteo regresivo de 5 a 0 a medida que la báscula registra el peso de
calibración.

11. “SAVE” es mostrado en la pantalla cuando la calibración fue registrada.
Remueva el peso de calibración, luego presione -Yes. La báscula mostrará en

pantalla una auto prueba y luego regresará al modo de pesaje normal. O bien

presione -No para abortar la calibración sin guardar los cambios.

Nota: En cualquier momento durante el proceso de calibración, presione sostenido ON/
UNITS

OFF

para apagar la báscula y cancelar el proceso sin guardar ningún cambio.

ES-10 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

6.2 Sellado de tipo aprobación

Después de que se ha encontrado que la báscula cumple con las regulaciones locales
por parte de autoridades de aprobación relevantes, la báscula puede ser sellada de la

siguiente manera:

Sello de plomo y cable.

Asegure la placa de sellado con tornillos para agujero pasante. Pase el cable de sellado
a través de los agujeros pasantes y luego presione el sello de plomo en

su lugar.

Tornillos de agujero pasante

Sello de plomo

Placa de sellado

Sello adhesivo.

Asegure la placa de sellado con tornillos regulares de cabeza plana y aplique la
calcomanía sobre uno de los tornillos.

Sello adhesivo

Placa de sellado

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-11

7. MANTENIMIENTO

7.1 Limpieza

Siga las medidas de seguridad cuando limpie y dé mantenimiento a
la báscula

• Apague y desconecte la báscula de la fuente de corriente antes de la limpieza.

• NO abra la báscula; no utilice componentes reparables adentro de ésta. El
mantenimiento debe ser realizado únicamente por personal autorizado.

• NO coloque la báscula invertida. Si está ingresando por la parte inferior,
coloque la báscula de lado.

• NO transporte la báscula sujetándola de la bandeja o de la sub-plataforma.
Utilice los asideros en los lados de la caja de la báscula.

• NO permita que entren líquidos en la báscula.

• NO use alta presión al limpiar la báscula.

• Inspeccione regularmente la báscula. Asegúrese de que la caja, la bandeja y la
sub- plataforma están limpias y libres de cualquier material extraño.

• Limpie los componentes exteriores de la báscula utilizando un paño suave
humedecido con agua y un detergente suave (no use ácidos, álcalis, solventes
fuertes o agentes limpiadores abrasivos).

• Atornille las cuatro patas de nivelación de tal forma que queden ajustadas
para evitar que el agua entre en la báscula durante la limpieza. Sin embargo,
cuando la báscula sea puesta de nuevo en operación, recuerde aflojar las
dos patas traseras (y ajustar el nivel de acuerdo con esto) para permitir un flujo
de aire apropiado y minimizar la condensación dentro de la báscula.

• Coloque la cubierta de caucho en el receptáculo del adaptador por debajo de la
báscula para evitar la entrada de agua en la báscula.

• La bandeja es apta para limpiarse en lavadora de platos y puede ser colocada
con cargas normales. Todas las otras partes no deben ser colocadas en una
lavadora de platos.

ES-12 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

7.2. Solución de Problemas

La siguiente tabla enumera problemas comunes, causas posibles y soluciones. Si el
problema persiste, contacte a Ohaus o a su distribuidor autorizado de Ohaus.

Síntoma Causas posibles Solución

La báscula no enciende. La corriente alterna no está

La batería no se carga
completamente.

La lectura de peso no se
estabiliza.

La báscula no muestra en
pantalla un dato exacto.

“nnnnnn“ mostrado en
pantalla

“uuuuuu“ mostrado en
pantalla

”- - - - - -” mostrado en
pantalla

”E 11“ mostrado en pantalla Error de RAM Apague la báscula y enciéndala de

”E 16“ mostrado en pantalla Error de ROM Calibre nuevamente la báscula.

”E 18“ mostrado en pantalla Error de EEPROM Regrese la báscula para

”E 48“ mostrado en pantalla Error de configuración del

“Error” mostrado en pantalla Error del software de

conectada a la báscula o al
tomacorriente.
No hay corriente en el
tomacorriente.
Batería descargada.

La batería está defectuosa o ha
terminado su vida útil.

Ambiente inestable.
Interferencia debajo de la
bandeja o sub-plataforma.

Calibración inadecuada Calibre la báscula utilizando pesos

Condición de sobrecarga: la
carga sobre la bandeja excede la
capacidad de la báscula +9d

Condición de carga baja: no hay
carga sobre la bandeja, excede
el cero de la báscula -9d

Condición inestable.
No se puede establecer cero.

objetivo de comprobación de
peso.

funcionamiento.

Conecte la báscula a la corriente.
Conecte la báscula a la corriente y
cargue la batería.
Conecte a un tomacorriente
diferente.
Reemplace la batería.

Haga que la batería sea
reemplazada por un distribuidor de
servicio autorizado por Ohaus.

Asegure un ambiente estable.
Asegure que la bandeja de pesaje
y la sub-plataforma no tengan
obstrucciones.

de calibración adecuados.

Reduzca la carga sobre la bandeja.
Coloque nuevamente la báscula
en cero.

Instale la bandeja sobre la sub­plataforma.
Coloque nuevamente la báscula
en cero.

Ubique en un ambiente estable.
Alivie la presión interna de la báscula
aflojando la pata de nivelación.

Evite posibles obstrucciones en los
orificios de ventilación debajo de
las patas posteriores.

Remueva el peso sobre la bandeja
que pueda exceder el rango de cero
de encendido.

nuevo.

mantenimiento.

Revise la configuración e ingrese
nuevamente los valores correctos
Over-Under.

Apague la báscula y enciéndala de
nuevo.
Reemplace la batería.

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-13

8. DATOS TÉCNICOS

8.1 Especificaciones

Modelo * BW1.5US BW3US BW6US BW15US

Capacidad x legibilidad 1,5kg x 0,5g

3lb x 0.001lb

48oz x 0.02oz

Resolución aprobada/máxima
desplegada

Construcción Caja plástica ABS con bandeja de acero inoxidable

Protección IP65

Dimensiones de la bandeja 9”A x 7”P / 230A x 180P mm

Componentes de nivelación Cuatro patas ajustables con indicador de nivel de burbuja montado en

Pantalla * 1 LED rojo; 6 dígitos, 7 segmentos, caracteres de 0,55”/14mmA

Unidades de pesaje lb, g, oz

Teclado Cuatro teclas mecánicas táctiles: ON/UNITS OFF, CHECK, TARE, ZERO

Peso de calibración 2/3 y capacidad completa de la báscula, lb/g

Capacidad sobre el rango Capacidad completa de la báscula +9d

Rango de tara Capacidad completa por sustracción

Rango de cero

Tiempo de estabilización Dentro de dos segundos

Corriente Adaptador de CA de 12 VDC 0,84A max / batería recargable

Vida de la batería 50 horas continuas de uso con 15 horas de tiempo de recarga

Sobrecarga segura 150% de la capacidad completa de la báscula

Rango de temperatura de
operación

Rango de temperatura de
almacenamiento

Rango de humedad humedad de 10% a 85%, sin condensación

Dimensiones de la báscula 9”A x 12,2”P x 5”H / 230A x 310P x 127H mm

Dimensiones del embalaje 11,6”A x 15”P x 7,5”H / 295A x 381P x 190H mm

Peso unitario de la bascula 9,7 lb / 4,4 kg

Peso de embalaje 12,5 lb / 5,7 kg

* Nota: BWxxTUS = modelos de pantalla doble

Encendido: ±10% / Teclado: ±2% capacidad completa de la báscula

3kg x 1g

6lb x 0,002lb

96oz x 0,05oz

un panel integral

de plomo-ácido de 6 V 5 Ah

10°F to 104°F / -10°C to 40°C

0°F to 122°F / -25°C to 50°C

6kg x 2g
15lb x 0,005lb
240oz x 0,1oz

1:3000

15kg x 5g

30lb x 0,01lb

480oz x 0,2oz

ES-14 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

8.2 Ilustraciones

9” / 230 mm

9” / 230 mm

7” / 180 mm

5” /
127 mm

12,2” / 310 mm

BÁSCULA COMPACTA DE MESA DE LA SERIE BW ES-15

8.3 CONFORMIDAD

La conformidad a los estándares siguientes es indicada por la marca correspondiente en el producto

Marca Estándar

Este producto se conforma con la Directiva EMC 2004/108/EC. con la Directiva
para Voltaje Bajo
2006/95/EC y con la Directiva para Instrumentos de Pesaje no Automát cos
90/384/EEC.
La Declaración de Conformidad está disponible a través de Ohaus Corporation.

UL60950-1: 2003

Nota sobre emisiones de la UE

Este dispositivo cumple con EN55011/CISPR 11 ClaseB Grupo 1.

Eliminación de residuos

De conformidad con las exigencias de la directiva europea 2002/96 CE sobre
residuos de aparatos eléctricos y electrónicos (RAEE), este equipo no puede
eliminarse como basura doméstica. Esta prohibición es asimismo válida para los
países que no pertenecen a la UE cuyas normativas nacionales en vigor así lo
reflejan.

Elimine este producto, según las disposiciones locales, mediante el sistema de
recogida selectiva de aparatos eléctricos y electrónicos.

Si tiene alguna pregunta al respecto, diríjase a las autoridades responsables o al
distribuidor que le proporcionó el equipo.

Si transfiere este equipo (por ejemplo, para la continuación de su uso con fines
privados, comerciales o industriales), deberá transferir con él esta disposición.

Muchas gracias por su contribución a la conservación medioambiental.

Para consultar las instrucciones de eliminación en Europa, visite www.ohaus.
com/weee.

Registro ISO 9001

En 1994, Bureau Veritus Quality International (BVQI) le otorgó a Ohaus Corporation, EE.UU., un
certificado de registro ISO 9001 el cual confirma que el sistema administrativo de calidad de Ohaus
cumple con los requerimientos del estándar ISO 9001. En mayo 15 del 2003, Ohaus Corporation,En mayo 15 del 2003, Ohaus Corporation,
EE.UU., fue registrada nuevamente al estándar ISO 9001:2000.

ES-16 BÁSCULA COMPACTA DE MESA DE LA SERIE BW

GARANTÍA LIMITADA

Los productos de Ohaus están garantizados contra defectos en los materiales y
manufactura desde la fecha de entrega hasta la terminación del periodo de garantía.
Durante el periodo de garantía, Ohaus reparará, o, a su discreción, reemplazará
cualquier componente que considere defectuoso, sin ningún cargo, con la condición
de que el producto sea regresado, con el flete pago, a Ohaus.

Esta garantía no aplica si el producto ha sido dañado por accidente o uso indebido,
ha sido expuesto a materiales radioactivos o corrosivos, algún material extraño
ha penetrado al interior del producto, o como resultado de un mantenimiento o
modificación hechos por alguien distinto a Ohaus. En lugar de una tarjeta de
registro de garantía devuelta apropiadamente, el periodo de garantía comienza en la
fecha de envío al distribuidor autorizado. Ninguna otra garantía expresa o implícita
es dada por Ohaus Corporation. Ohaus Corporation no será responsable de ningún
daño resultante.

Puesto que la legislación sobre garantías difiere de un estado a otro y de un país
a otro, por favor contacte a Ohaus o a su distribuidor autorizado de Ohaus para
detalles adicionales.

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-1

1. INTRODUCTION ............................................................................... FR-2

1.1 Description du produit ............................................................. FR-2

1.2 Caractéristiques générales ....................................................... FR-2

1.3 Consignes de sécurité ............................................................. FR-2

2. 2. INSTALLATION ............................................................................. FR-3

2.1 Déballage .............................................................................. FR-3

2.2 Protection pendant le transport ................................................. FR-3

2.3 Sélection de l’emplacement ...................................................... FR-3

2.4 Mise à niveau de la balance .................................................... FR-3

2.5 Alimentation ........................................................................... FR-4

2.5.1 Alimentation CA ............................................................. FR-4

2.5.2 Alimentation par batterie ................................................. FR-4

2.6 Calibrage initial ...................................................................... FR-4

3. PRÉSENTATION DES COMMANDES ET DES FONCTIONS ........................ FR-5

4. FONCTIONNEMENT .......................................................................... FR-6

4.1 Activation et désactivation de l’unité .......................................... FR-6

4.2 Tare manuelle ........................................................................ FR-6

4.3 Opération Zéro ........................................................................ FR-6

4.4 Paramètre cibles des pesages de contrôle ................................. FR-6

5. PARAMÈTRES DE LA BALANCE .......................................................... FR-7

5.1 Accès au mode Configuration par l’utilisateur ............................. FR-7

5.2 Paramètres de configuration de l’utilisateur ................................ FR-7

6. CALIBRAGE ET SCELLEMENT .......................................................... FR-8

6.1 Calibrage ............................................................................... FR-8

6.2 Type de sceau d’approbation .................................................. FR-10

7. MAINTENANCE ............................................................................... FR-11

7.1 Nettoyage ................................................................................. FR-11

7.2 Dépannage ............................................................................... FR-12

8. DONNÉES TECHNIQUES ................................................................... FR-13

8.1 Spécifications ............................................................................ FR-13

8.2 Mises en plan ........................................................................... FR-14

8.3 Conformité ................................................................................ FR-15

GARANTIE ............................................................................................ FR-16

FR-2 BALANCE DE TABLE COMPACTE, SÉRIE BW

1. INTRODUCTION

Ce guide contient des instructions d’installation, de fonctionnement et d’entretien pour
la balance de table compacte de la série BW. Veuillez lire toutes ces instructions avant

l’installation et l’utilisation de la balance.

1.1 Description du produit

La balance de table compacte de la série BW est une balance économique permettant
d’effectuer des pesées d’ordre général, de l’emballage, et de portionnement, destinée à
optimiser la performance de pesage dans les environnements avec lavage à grande eau
du point de vue de sa rapidité d’exécution et de sa précision. Avec une batterie interne au
plomb, rechargeable et scellée, un boîtier IP65 et une mise à jour d’affichage ultra rapide,
la balance de table compacte de la série BW offre portabilité, durabilité et productivité

dans un design pratique.

1.2 Caractéristiques générales

• Capacité des modèles : 1,5kg/3lb, 3kg/6lb, 6kg/15lb, 15kg/30lb

• Modèles à affichage simple et double

• Résolutions maximales/approuvée affichées 1:3.000

• Boîtier en ABS d’excellente qualité, plateau en acier inoxydable (plateau
lavable en machine)

• Protection IP65 contre les jets d’eau et la poussière

• 4 pieds de mise à niveau avec indicateur intégré sur le panneau avant

• Affichage de la pesée via une diode LED rouge vif : 6 chiffres, 7 segments,
hauteur des chiffres 14 mm

• Panneau de commande à 4 boutons : On/Units Off, Check, Tare, Zero

• 3 unités de pesage : g, oz, lb

• Indication de charge de la batterie

• Alimentation CA ou batterie au plomb rechargeable de 15 heures

• Fonction de contrôle de pesage Plus/Moins avec alarme audible

1.3 Consignes de sécurité

Pour garantir un fonctionnement sécuritaire et fiable du produit, conformez-vous
aux précautions suivantes :

• Vérifiez que la tension d’entrée indiquée sur l’adaptateur CA et le type de fiche
correspondent à l’alimentation CA locale

• A

• Déconnectez la balance de l’alimentation électrique pour la nettoyer.

• N’utilisez pas la balance dans des environnements dangereux ou instables.

• Ne faites pas tomber de charge sur la plate-forme.

•

• N’utilisez la balance que dans les conditions ambiantes spécifiées dans les
présentes instructions.

•

ssurez-vous que le cordon ne représente pas d’obstacle ou de danger de chute.

Utilisez uniquement les accessoires et les périphériques approuvés, si disponibles.

Les réparations doivent être exécutées exclusivement par un personnel autorisé.

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-3

2. INSTALLATION

2.1 Déballage

Déballez le produit et vérifiez que les composants suivants ont été inclus :

• Balance BW

• Plateau de pesée

• Adaptateur CA/CC

• Manuel d’instruction
Conservez l’emballage. Ces matériaux garantissent une protection idéale en cas de
stockage ou de transport nécessaire de l’instrument.

2.2 Protection pendant le transport

Vis de protection pendant
l’expédition (3 au total)

PRÉCAUTIONS À PRENDRE AVANT
D’UTILISER LA BALANCE :

Enlevez les trois vis de protection pour l’expédition
situées sur la sous-plate-forme du croisillon, puis les
trois inserts plastiques en colonne sous le croisillon.
Réinstallez les composants protecteurs en cas
d’expédition de la balance pour garantir une protection
appropriée pendant le transport.

Croisillon

Insert de protection pendant
l’expédition (3 au total)

2.3 Sélection de l’emplacement

Placez la balance sur une surface solide et équilibrée. Évitez les emplacements avec
des variations de température brusques, des courants d’air excessifs, des vibrations, des
champs électromagnétiques, des sources de chaleur ou de lumière excessives.

2.4 Mise à niveau de la balance

Ajustez les pieds* de nivellement en veillant à ce que la bulle soit centrée dans le cercle
de l’indicateur de niveau situé à l’avant de la balance. Assurez-vous que la balance est
à niveau chaque fois que vous la changez de place.

* IMPORTANT : Pour que l’air circule normalement tout en réduisant la
condensation à l’intérieur de la balance, dévissez légèrement les 2 pieds arrière, puis
mettez la balance à niveau pour un fonctionnement normal. Toutefois, lorsque vous
nettoyez la balance, les 4 pieds de mise à niveau doivent être bien vissés afin
d’empêcher l’eau de pénétrer dans la balance.

FR-4 BALANCE DE TABLE COMPACTE, SÉRIE BW

2.5 Alimentation

2.5.1 Alimentation CA

Vérifiez que l’alimentation CA correspond à l’adaptateur CA. Enlevez* le capuchon
d’accès en caoutchouc situé sous la balance, connectez l’adaptateur dans la prise
d’alimentation via la découpe, branchez ensuite l’adaptateur CA dans une prise
d’alimentation.

* REMARQUE : Lorsque vous nettoyez la balance, mettez la balance hors tension,
débranchez l’adaptateur CA et insérez bien le capuchon d’accès en caoutchouc pour
éviter que l’eau ne pénètre dans la balance

2.5.2 Batterie

L’adaptateur CA connecté correctement commence à charger la balance qui passe
automatiquement au mode de batterie en cas de perte de courant. Le temps de
fonctionnement normal avec une charge pleine est de 50 heures par cycle de charge
de 15 heures.

Une charge faible de batterie est indiquée par la diode DEL clignotante sur l’indicateur.
L’alimentation CA ou une batterie chargée sont indiquées par la diode LED allumée

sur l’indicateur. Un clignotant signifie que la batterie est en cours de charge-

ment.
REMARQUES :

• NE CHARGEZ jamais la balance plus de 24 heures à la fois.

• Pour optimiser la puissance de la batterie, la balance peut être configurée

pour activer le mode Veille (seuls les points décimaux sont affichés) après
2 minutes d’inactivité ou elle est automatiquement mise hors tension après
15 minutes d’inactivité (Section 5.2).

• Vous devez charger la balance dans un environnement sec.

• Branchez le capuchon d’accès en caoutchouc dans le réceptacle de
l’adaptateur afin de garantir la protection de la balance utilisée dans un
environnement humide.

• Si la balance n’est pas utilisée pendant 3 mois, rechargez et déchargez la
batterie entièrement trois fois pour optimiser l’état de la batterie.

• Éliminez la batterie au plomb usée conformément aux lois et réglementations
en vigueur.

ATTENTION

SEUL UN TECHNICIEN AGRÉÉ OHAUS EST AUTORISÉ À CHANGER LA
BATTERIE. LA BATTERIE RISQUE D’EXPLOSER SI ELLE EST REMPLACÉE

PAR UN TYPE INADAPTÉ OU SI ELLE N’EST PAS CONNECTÉE CORRECTEMENT

2.6 Calibrage initial

Lorsque la balance est mise en service pour la première fois, il est recommandé d’effectuer un
calibrage de la portée pour garantir des résultats de pesage précis. Avant d’exécuter le calibrage,
assurez-vous d’avoir des poids de calibrage appropriés. Voir les informations sur le calibrage de
portée dans la section 6.

UNDER OVER NET

CHECK

ZERO

90

TARE

Yes

Exit

Back

No

oz

g

lb

CAPACITY: 3 lb x 0.001 lb

ON/UNITS

OFF

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-5

3.

PRÉSENTATION DES COMMANDES ET DES FONCTIONS

• Mettez la balance sous tension

• Appuyez longuement pour mettre la balance hors tension

oui

• Appuyez rapidement pour afficher plusieurs unités de mesure l’une après l’autre

• E

n mode de configuration, Oui permet de valider/confirmer le paramètre affiché

• En mode de contrôle, permet de valider/confirmer la valeur affichée

• Permet de saisir le poids de l’objet situé sur le plateau de pesage comme
valeur de tare

non

•

•

En mode de configuration, le Non passe d’un paramètre disponible à l’autre

En mode de contrôle, permet d’augmenter ou réduire la valeur du chiffre sélectionné

• Permet de remettre l’affichage à zéro

•

quitter

pour activer le mode Configuration par l’utilisateur

Avec la balance hors tension, appuyez longuement sur les boutons ON/UNITS

OFF

• En mode de configuration, la sortie permet d’interrompre la configuration et
de passer à l’enregistrement

• En mode de contrôle, permet de terminer la configuration Plus/Moins et de
passer au mode de pesage

• Lance la configuration de contrôle Plus/Moins

• E

retour

• En mode de contrôle, permet de passer au chiffre suivant

n mode de configuration, le Retour permet de restaurer le paramètre précédent

• La diode LED indique le centre de zéro

• La diode LED indique que l’alimentation est sur CA ou que la batterie est
totalement rechargée (clignote en cas de chargement)

UNDER •
OVER •

• La diode LED clignote pour indiquer que la tension de la batterie est faible
NET • La diode LED indique la valeur Nette (Brute moins tare)

g, oz, lb • La diode LED indique l’unité de pesage active

La diode LED indique que le poids affiché est inférieur à la valeur Moins prédéfinie

La diode LED indique que le poids affiché est supérieur à la valeur Plus prédéfinie

FR-6 BALANCE DE TABLE COMPACTE, SÉRIE BW

4. FONCTIONNEMENT

4.1 Activation et désactivation de l’unité

Lorsque la balance est à l’arrêt, appuyez sur le bouton ON/UNITS
le plateau de pesage est vide avant d’activer la balance. Attendez entre 15 et 30 minutes
avant d’utiliser la balance. Lorsque la balance est en marche, appuyez longuement sur
le bouton ON/UNITS

OFF

.

OFF

. Assurez-vous que

4.2 Tare manuelle

Placez un conteneur sur le plateau de pesage et appuyez ensuite sur TARE. L’écran
affiche une valeur nette de 0 tandis que le poids de la tare est enregistré. Enlevez le
conteneur et la valeur négative résultante affichée sera égale au poids de la tare. Pour
effacer la valeur de la tare, appuyez sur TARE lorsque le plateau est vide.

4.3 Opération Zéro

Appuyez sur ZERO pour mettre à zéro l’affichage du poids stable (le poids doit être dans
les ±2 % de la capacité de la balance). Le centre de zéro est indiqué par la diode LED.

4.4 Paramètre cibles des pesages de contrôle

Permet de comparer le poids d’un article par rapport à une plage Plus-Moins prédéfinie.

Po

ur activer le mode de contrôle de pesage, reportez-vous à la configuration (section 5.2).

• Appuyez sur CHECK [VÉRIFIER] pour lancer la saisie des paramètres Plus-Moins.

• La valeur de la limite cible OVER (PLUS) s’affiche en premier avec le chiffre actif
clignotant (la diode LED PLUS [OVER] s’allume).

• Saisissez la valeur limite OVER [PLUS] en appuyant sur -No pour augmenter le chiffre
actif ou -Back pour passer au chiffre suivant.

• Appuyez sur -Yes pour valider la valeur affichée et passer à la limite cible
UNDER [MOINS] (la diode LED UNDER s’allume).

• Saisissez la valeur limite UNDER en appuyant sur -No pour augmenter le chiffre actif ou

-Back pour passer au chiffre suivant.

• Appuyez sur -Exit pour valider la valeur affichée et passer au mode de pesage de
contrôle.
REMARQUES :

• Les diodes LED « OVER » ou « UNDER” s’allument si le poids d’un article
placé sur un plateau est supérieur ou inférieur aux limites prédéfinies,
respectivement. Elles s’allument simultanément si le poids est dans les
limites prédéfinies.

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-7

• Une alerte audible complète l’indication LED (Section 5.2).

• Les valeurs Plus-Moins sont conservées lorsque l’unité est mise hors tension.

• Les valeurs Plus-Moins ne sont pas conservées lorsque l’unité de pesage ou
la configuration de résolution sont changées.

5. PARAMÈTRES DE LA BALANCE

5.1 Accès au mode Configuration par l’utilisateur

Lorsque la balance est à l’marche, appuyez simultanément sur ON/UNITS

OFF

et ZÉRO.

“SETUP” (Configuration), puis le message “S1 OFF” s’affiche. Pour naviguer dans le

mode Configuration de l’utilisateur :

• Appuyez sur -Yes pour valider le paramètre affiché

• Appuyez sur -No pour passer d’un paramètre disponible à l’autre

• Appuyez sur -Exit pour interrompre la configuration et passer à
l’enregistrement

• Appuyez sur -Back pour restaurer le paramètre précédent

5.2 Paramètres de configuration de l’utilisateur

Paramètres Description Réglages

S1

S2

S3

S4

S5

S6

dsp

Save

Remarque : Les paramètres en caractères gras représentent des valeurs par défaut.

La balance est automatiquement mise hors
tension après 15 minutes d’inactivité.

La balance entre en mode de veille après 2
minutes d’inactivité.

Activation du mode CHECK (VÉRIFICATION)
et plage d’alarmes

Niveau moyen 0,1,2,3 (plus de filtrage, temps de stabilisation plus long)

Power-on Unité de pesage lb, oz, g

Niveau de luminosité LED 0,1,2,3 (la plus faible).

Type d’affichage OFF (Arrêt) – affiche du poids en continu.

Enregistrer ou annuler Save (Enregistrer) – permet de sauvegarder les changements et

ON (Marche) – permet d’activer cette fonction.

OFF (Arrêt) – permet de désactiver cette fonction.

ON (Marche) – permet d’activer cette fonction.

OFF (Arrêt) – permet de désactiver cette fonction.

0 – Le mode Check est désactivé.

La balance émet un bip lorsque le poids affiché est :

1-

...est

entre les valeurs Over (Plus) et Under (Moins)
2- ...est hors des valeurs prédéfinies de la plage Over et Under
3- ... est entre les valeurs prédéfinies Over and Under (la diode LED
Over-Under ne s’allume pas dans la plage prédéfinie)
4- ... est hors de la plage prédéfinie Over and Under (la diode LED
Over-Under ne s’allume pas dans la plage prédéfinie)
5- L’alarme est désactivée (la diode LED Over-Under ne s’allume dans
la plage prédéfinie)
6- L’alarme est désactivée.

4, 5, 6, 7 (correspond à 0, 1, 2, 3 mais avec une régénération de
l’affichage plus lente).

ON (Marche) – affiche le premier poids stable.

revenir au mode de pesage.
Abort (Annuler) – permet de revenir au mode de pesage sans
enregistrer les changements.

prédéfinies

FR-8 BALANCE DE TABLE COMPACTE, SÉRIE BW

6. CALIBRAGE ET SCELLEMENT

6.1 Calibrage

Pour obtenir les meilleurs résultats, étalonnez la balance à des intervalles réguliers.
Les variations de température, les variations de gravité géographique, les changements
d’altitude et toute manipulation brutale sont des exemples de raison justifiant un
recalibrage.

Remarque : La procédure suivante requiert l’utilisation d’outils à main et de poids de
calibrage. Si vous ne pouvez effectuer le calibrage, contactez un centre de service
Ohaus agréé.

1. Enlevez le couvercle de la pile pour accéder aux deux goupilles de calibrage
situés dans une fente en bas de la balance. Lorsque la balance est alimentée

par batterie, court-circuitez les broches de calibrage, puis court-circuitez les

goupilles de calibrage (vous pouvez utiliser un petit tournevis fendu).

Vis

Goupilles de calibrage

Remarque : Lorsque vous accédez à la partie inférieure de la balance, ne

mettez pas la balance à l’envers en la reposant sur le plateau ou la sous­ plate-forme. Placez la balance sur ses côtés.

2. SEtUP puis le premier paramètre CtY s’affiche.

3. Appuyez sur -Yes pour passer successivement d’un paramètre à l’autre :
“dEF NO” “S1”, “S2”, “S3”, “S4”, “S5”, “S6”, “dSP”, “S8”, “S9”, “S10”, “S11”,
“S12”, “bAt”, “GEO”.
Remarque : Ne changez pas les valeurs de ces paramètres. Ce sont des
paramètres de configuration de service destinés uniquement au personnel
exécutant des opérations de service.

4. Après GEO, CAL NO s’affiche. Appuyez sur -No pour changer le paramètre
à CAL YES.

5. CAL YES s’affiche. Appuyez sur -Yes pour activer la séquence de calibrage.

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-9

6. « g » s’affiche. Il s’agit de l’unité du poids de calibrage. Appuyez sur

-Yes pour valider (ou appuyez sur -No pour passer au “lb”, puis sur -Yes) et
passer au paramètre suivant. Reportez-vous aux étapes suivantes dans le
tableau ci-dessous.

Poids unité calibrage sélectionné: g

Capacité de la balance 1,5 kg / 3 lb 3 kg / 6 lb 6 kg / 15 lb 15 kg / 30 lb
Paramètre affiché
Capacité 2/3 1000 / 1 kg 2000 / 2 kg 4000 / 4 kg 10000 / 10 kg
Capacité max 1500 g 3000 g 6000 g 15000 g

Poids unité calibrage sélectionné: lb

Capacité de la balance 3 lb / 1,5 kg 6 lb / 3 kg 15 lb / 6 kg 30 lb / 15 kg
Paramètre affiché
Capacité 2/3 2000 / 2 lb 4000 / 4 lb 10000 / 10 lb 20000 / 20 lb
Capacité max 3000 / 3 lb 6000 / 6 lb 15000 / 15 lb 30000 / 30 lb

1500 3000 6000 15000

3000 6000 15000 30000

7. « xxxx » s’affiche. Il s’agit de la capacité totale de la balance. Assurez-vous
que la valeur affichée correspond à la capacité du modèle de la balance et
appuyez ensuite sur -Yes pour valider et passer au paramètre suivant.

8. «- - - - - -» s’affiche. Assurez-vous que le plateau est vide et stable à ce
moment précis et appuyez ensuite sur -Yes. Le système compte à rebours,
de 5 à 0 pendant que le zéro de la balance est enregistré.

9. « xxxx » s’affiche. Il s’agit du point de calibrage correspondant au 2/3 de la
capacité totale de la balance. Placez le poids de calibrage indiqué sur le centre
du plateau. Lorsque la balance est stable, appuyez sur -Yes. Le système
compte à rebours, de 5 à 0 pendant que la balance enregistre le poids du
calibrage.

10. « xxxx » s’affiche.Il s’agit du point de calibrage correspondant à la capacité
totale de la balance.Placez le poids de calibrage indiqué sur le centre du
plateau. Lorsque la balance est stable, appuyez sur -Yes. Le système compte
à rebours, de 5 à 0 pendant que la balance enregistre le poids du calibrage.

11. Le message « SAVE » s’affiche lorsque le calibrage a été enregistré. Enlevez le
poids de calibrage et appuyez ensuite sur -Yes. La balance affiche un auto-test
et revient au mode de pesage normal. Ou appuyez sur -No tpour annuler le
calibrage sans enregistrer les modifications.

Remarque : À n’importe quel moment pendant le processus de calibrage, appuyez
longuement sur ON/UNITS

OFF

pour mettre la balance hors tension et annuler le

processus sans enregistrer de changements.

FR-10 BALANCE DE TABLE COMPACTE, SÉRIE BW

6.2 Type de sceau d’approbation

Lorsque la balance a été déterminée conforme aux réglementations locales par les
organismes responsables de l’approbation, vous pouvez apposer les sceaux sur la
balance de la manière suivante :

Sceau à fil et sceau à plomb.

Sécurisez la plaque de scellement avec les vis traversantes. Passez le sceau à fil dans
les trous traversants et appuyez sur le sceau à fil pour le mettre en place.

Vis traversantes

Sceau à plomb

Plaque de
scellement

Sceau autocollant.

Sécurisez la plaque de scellement avec des vis à tête cylindrique et apposez ensuite
l’autocollant sur l’une des vis.

Sceau
autocollant

Plaque de
scellement

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-11

7. MAINTENANCE

7.1 Nettoyage

Conformez-vous aux consignes de sécurité pour le nettoyage et la maintenance

de la balance

• Mettez la balance hors tension et déconnectez-la de l’alimentation électrique
pour la nettoyer.

• N’ouvrez pas la balance qui ne contient aucune pièce réparable par l’utilisateur
à l’intérieur. Les réparations doivent être exécutées exclusivement par un
personnel autorisé.

• Ne posez pas la balance à l’envers. Pour accéder à la partie inférieure, placez
la balance sur ses côtés.

• Ne tenez pas la balance par le plateau ou la sous-plate-forme. Utilisez les
poignées sur les côtés du boîtier de la balance.

• Ne laissez pas de liquides pénétrer dans la balance.

• N’utilisez pas de pression forte lorsque vous nettoyez la balance.

• Inspectez régulièrement la balance. Le boîtier, le plateau et la sous-plate-forme
doivent toujours être propres et ne comporter aucun matériau étranger.

• Nettoyez les composants extérieurs de la balance à l’aide d’un tissu doux
humide. Utilisez uniquement de l’eau et un détergent doux (n’utilisez pas
d’acides, d’alcalis, dissolvants ou agents de nettoyage abrasifs).

• Vissez les 4 pieds de mise à niveau afin d’empêcher l’eau de pénétrer dans
la balance pendant le nettoyage. Toutefois, lorsque la balance est remise
en marche, desserrez toujours les deux pieds arrière (et réglez la mise à
niveau en conséquence) pour permettre à l’air de circuler correctement et réduire
la condensation à l’intérieur de la balance.

• Branchez le capuchon en caoutchouc dans le réceptacle de l’adaptateur situé
en dessous de la balance pour empêcher que l’eau ne pénètre à l’intérieur de
la balance.

• Le plateau peut être lavé dans le lave-vaisselle avec des charges normales.
Toutes les autres pièces ne doivent pas être placées dans un lave-vaisselle.

FR-12 BALANCE DE TABLE COMPACTE, SÉRIE BW

7.2 Dépannage

Le tableau suivant présente les problèmes communs, les causes possibles et les
solutions. Si le problème persiste, contactez Ohaus ou votre revendeur Ohaus agréé.

Symptôme Causes possibles Solution

La balance ne se met pas en
marche

L’alimentation CA n’est pas
connectée à la balance ou à la
prise.
Pas de courant dans la prise.
La batterie est déchargée.

Branchez la balance.
Branchez la balance et chargez
la batterie.
Utilisez une autre prise.
Remplacez la batterie.

La batterie ne se charge pas
complètement

La lecture du poids ne se
stabilise pas.

La balance n’affiche pas
précisément.

Le message nnnnnn s’affiche Condition de surcharge : Le poids

Le message uuuuuu s’affiche Condition de sous-charge : Pas

Le message - - - - - - s’affiche Condition instable.

Le message E 11 s’affiche Erreur RAM Mettez la balance hors tension

Le message E 16 s’affiche Erreur ROM Recalibrez la balance.

Le message E 18 s’affiche Erreur EEPROM Renvoyez la balance pour

Le message E 48 s’affiche Erreur de paramétrage cible du

Le message Error s’affiche Erreur d’exécution du logiciel Mettez la balance hors tension

La batterie est défectueuse ou a
terminé son cycle de vie.

Environnement instable.
Interférence sous le plateau ou la
sous-plate-forme.

Calibrage incorrect Étalonnez la balance à l’aide

sur la plate-forme dépasse la
capacité +9d

de charge sur le plateau, dépasse
le zéro de la balance -9d

Impossible d’établir le zéro.

pesage de contrôle

Contactez un technicien agréé
Ohaus pour remplacer la batterie.

Assurez-vous que
l’environnement est stable.
Assurez-vous que le plateau de
pesage et la sous-plate-forme
ne sont pas obstrués.

des poids de calibrage corrects.

Réduisez la charge sur le
plateau.
Remettez la balance à zéro.

Placez le plateau sur la
sous-plate-forme.
Remettez la balance à zéro.

Placez la balance dans un
environnement stable.
Relâchez la pression interne de
la balance en desserrant les
pieds de mise à niveau.
Enlevez les obstacles possibles
sur les trous d’évent sous les
pieds arrière.
Enlevez le poids du plateau
pouvant dépasser la plage de
zéro de mise sous tension.

puis sous tension.

réparation.

Contrôlez la configuration
et ressaisissez les valeurs
Plus-Moins.

puis sous tension.
Remplacez la batterie.

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-13

8. DONNÉES TECHNIQUES

8.1 Spécifications

Modèle * BW1.5 BW3 BW6 BW15

Capacité x Précision 1,5kg x 0,5g

3lb x 0.001lb

48oz x 0.02oz

Résolution affichée maximale/
d’approbation du type

Construction Boîtier en plastique ABS avec plateau en acier inoxydable

Protection IP65

Dimensions du plateau 9” / 230 mm de largeur x 7” / 180 mm de profondeur

Composants de mise à niveau 4 pieds réglables avec indicateur de mise à niveau à bulle intégré

Affichage * 1 x LED rouge ; 6 chiffres, 7 segments,

Unités de pesage g, oz, lb

Clavier 4 touches mécaniques tactiles : ON/UNITS OFF, CHECK, TARE, ZERO

Poids calibrage 2/3 et capacité max de la balance, lb/g

Capacité sup. limite Capacité max de la balance +9d

Plage tare Capacité max par soustraction

Plage de zéro Mise sous tension : ±10 % /

Temps de stabilisation Dans les 2 secondes

Alimentation

Vie de la batterie 50 heures en continu avec temps de recharge de 15 heures

Surcharge sécurisée 150 % capacité max de la balance

Plage de la température de
fonctionnement

Plage de températures de
stockage

Plage de humidité Humidité à 10% à 85% sans condensation

Dimensions de la balance 230 mm de large x 310 mm de profondeur x 127 mm de hauteur

Dimensions pour l’expédition 295 mm de large x 381 mm de profondeur x 190 mm de hauteur

Poids de l’unité de la balance 9,7 lb / 4,4 kg

* Remarque: BWxxTUS = modèles à affichage double

3kg x 1g

6lb x 0,002lb

96oz x 0,05oz

sur le panneau avant

caractères de 0,55” / 14 mm de hauteur

Clavier : ±2 % capacité max de la balance

Adaptateur 12 VCC 0.84A max CA /

Batterie 6V 5Ah au plomb rechargeable

10°F à 104°F / -10°C à 40°C

0°F à 122°F / -25°C à 50°C

6kg x 2g
15lb x 0,005lb
240oz x 0,1oz

1:3,000

15kg x 5g

30lb x 0,01lb

480oz x 0,2oz

FR-14 BALANCE DE TABLE COMPACTE, SÉRIE BW

8.2 Mises en plan

9” / 230 mm

9” / 230 mm

7” / 180 mm

5” /
127 mm

12,2” / 310 mm

BALANCE DE TABLE COMPACTE, SÉRIE BW FR-15

8.3 CONFORMITÉ

La conformité aux normes suivantes est indiquée par la marque correspondante sur le produit

Marquage Norme

Ce produit est conforme à la directive EMC 2004/108/EC et à la directive de
basse tension 2006/95/EC et à la directive sur les instruments de pesage
à fonctionnement non automatique 90/384/CEE. Vous pouvez obtenir une
déclaration complète de la conformité auprès de Ohaus Corporation.

UL60950-1: 2003

Remarque sur les émissions de l’UE

Ce dispositif est conforme à EN55011/CISPR 11 Classe B Groupe 1.

Elimination

En conformité avec les exigences de la directive européenne 2002/96 CE relative
aux déchets d‘équipements électriques et électroniques (DEEE), cet appareil ne
doit pas être éliminé avec les déchets ménagers. Logiquement, ceci est aussi
valable pour les pays en dehors de l’UE conformément aux règlementations
nationales en vigueur.

Veuillez éliminer cet appareil conformément aux prescriptions locales dans un
conteneur séparé pour appareils électriques et électroniques.

Pour toute question, adressez-vous aux autorités compétentes ou au revendeur
chez qui vous avez acheté cet appareil.

En cas de remise de cet appareil (p. ex. pour une utilisation privée ou artisanale/
industrielle), cette prescription doit être transmise en substance.

Merci pour votre contribution à la protection de l’environnement.

Pour les consignes de mise au rebut en Europe, consultez le site : www.ohaus.
com/weee.

Enregistrement ISO 9001

En 1994, le Bureau Veritus Quality International (BVQI) a octroyé la certification d’enregistrement ISO
9001 à Ohaus Corporation, États-Unis d’Amérique, confirmant que le système de gestion de la qualité
Ohaus était conforme aux conditions normalisées de l’ISO 9001. Le 15 mai 2003, Ohaus Corporation,
États-Unis d’Amérique, a été ré-enregistrée à la norme ISO 9001:2000.

Industry Canada Note

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

FR-16 BALANCE DE TABLE COMPACTE, SÉRIE BW

GARANTIE LIMITÉE

Ohaus garantit que ses produits sont exempts de défauts matériels et de fabrication
à compter de la date de livraison pendant toute la durée de la garantie. Selon
les termes de cette garantie, Ohaus s’engage, sans frais de votre part, à réparer,
ou selon son choix, remplacer toutes les pièces déterminées défectueuses, sous
réserve que le produit soit retourné, frais payés d’avance, à Ohaus.

Cette garantie n’entre pas en vigueur si le produit a subi des dommages suite à
un accident ou une utilisation erronée, a été exposé à des matériaux radioactifs ou
corrosifs, contient des matériaux étrangers ayant pénétré à l’intérieur ou suite à un
service ou une modification apportée par des techniciens autres que ceux d’Ohaus.
En l’absence d’une carte d’enregistrement de garantie dûment remplie, la période
de garantie commence à la date de l’expédition au revendeur agréé. Aucune autre
garantie expresse ou implicite n’est offerte par Ohaus Corporation. En aucun cas,
Ohaus Corporation ne peut être tenu responsable des dommages indirects.

Dans la mesure où les lois régissant les garanties varient d’un état à l’autre et d’un
pays à l’autre, veuillez contacter Ohaus ou votre représentant local agréé Ohaus
pour de plus amples informations.

BW SERIES COMPACT BENCH SCALE EN-i

EN-ii BW SERIES COMPACT BENCH SCALE

Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 07058-2033, USA
Tel: [phone]
Fax: [phone]

With offices worldwide / Con oficinas alrededor del mundo / Avec des bureaux
dans le monde entier

www.ohaus.com

P/N 80252763 B © Ohaus Corporation 2008, all rights reserved / todos los
derechos reservados / tous droits réservés

*80252763*

Printed in China / Impreso en la China / Imprimé en Chine
