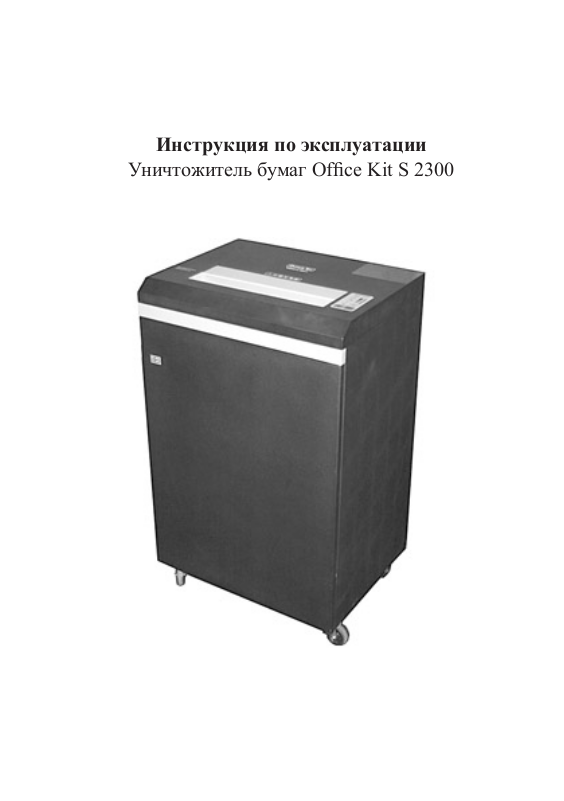

Инструкция по эксплуатации
Уничтожитель бумаг Ofce Kit S 2300
Page 2
Меры безопастности
Следуя этой инструкции, Вы избежите проблем при
использования этого аппарата.
Важные рекомендации, поправки, информация о рабочих
характеристиках.
Предупреждение: неправильное использование этого аппарата
может привести к травмам.
Не пытайтесь ремонтировать аппарат самостоятельно.
Предупреждение об электроэнергии (осторожно электричество!).
Для Вашей же безопасности, тщательно следуйте всем инструкциям.
Соприкосновение с металлом, водой или чем-то подобным может
вызвать возгорание или удар током.
Задымление, сильное нагревание или запах гари – все это
указывает на возможность удара током.
Вытащите вилку из розетки и свяжитесь с сервисным центром.
Для Вашей же безопасности, обращайтесь с аппаратом с осторожностью.
Чтобы избежать возгорания или короткого замыкания, не
пытайтесь демонтировать или повторно собрать аппарат.
Это может привести к пожару или удару током.
Не вскрывайте корпус уничтожителя. Это может привести к
удару током.
Не касайтесь электрической вилки аппарата влажными руками.
Это может вызвать удар током.
Следите за тем, что бы шнур питания не был поврежден, и не
пытайтесь самостоятельно отремонтировать его. Шнур питания
может быть поврежден, если Вы тащите за него, сгибаете его или
ставите на него тяжелые объекты. Это может привести к удару
током или возгоранию.
Page 3
Не помещайте через вентиляционное отверстие аппарата ни
каких объектов. Чтобы предупредить пожар или опасность
поражения электрическим током, не позволяйте бумажным
частицам налипать и блокировать доступ воздуха к
вентиляционному отверстию.
Не помещайте ничего содержащего воду (цветочные вазы,
чашки, цветочные горшки) сверху аппарата. Это может вызвать
удар током или возгорание.
Используйте только подходящее аппарату напряжение
электрической сети.
Держите аппарат в сухом месте. Держитесь подальше от пыли.
Влажность или пыль могут привести к удару током или
возгоранию.
Примечание
В случае перемещения аппарата передвигайте его после того, как
вытащите вилку электропитания из розетки.
Если необходимо разъединить вилку электропитания и розетку,
не тащите вилку за шнур. Поврежденный шнур может привести
к возгоранию или удару током.
Чтобы избежать случайного повреждения, не помещайте аппарат
на неровную не устойчивую поверхность.
Важно
*Выключайте аппарат в конце рабочего дня или если его ни кто не
использует продолжительное время.
*При работе с аппаратом старайтесь не превышать показателей
его максимальной пропускной способности.
*Шредеру необходим 30 минут охлаждения после 60 минут
непрерывной работы.
*Периодически смазывайте режущий механизм аппарата,
пропуская через него листы, пропитанные машинным маслом.
Page 4
Функциональные части уничтожителя бумаг
Page 5
№ Часть
1
2
3Загрузочное окно для СD
4
5 Вентиляционное
6 Боковая панель Защищает режущий механизм
7 Дверь доступа к корзине Дверь позволяет извлечь
8 Датчик двери Позволяет определить, закрыта
9
10 Ролики для перемещения Предназначены для легкого
Загрузочное окно
Датчик пуска
пластиковых карт
Панель управления
дисков и
отверстие
Корзина
Функция
Когда бумага попадает в
загрузочное окно, аппарат
автоматически начинает
работать.
Когда срабатывает датчик,
уничтожитель начинает
работать.
Когда CD-диск или карта
попадает в загрузочное
окно, аппарат автоматически
начинает работать.
Панель управление режимами
работы аппарата. Используется
когда необходимо управлять
аппаратом вручную.
Предохраняет аппарат от
перегрева.
и мотор аппарата.
корзину из корпуса аппарата.
ли дверь доступа к корзине.
Корзина для скопления и
последующего избавления от
разрезанных фрагментов.
перемещения аппарата.
Page 6
Панель управления
Индикатор работы
1
Индикатор реверса
2
Индикатор
переполненности
3
корзины
Загорается, когда вставлена бумага и
идет процесс измельчения бумаги.
Загорается, кода режущий механизм
работает в обратном направлении
(в режиме реверса). Или если было
вставлено слишком много бумаги, в
таком случае аппарат будет работать до
тех пор, пока не устранит застревание.
Загорится, когда корзина будет
заполнена. После освобождения
корзины аппарат автоматически
вернется в режим готовности к работе.
Page 7
4 Индикатор
открытой двери
5 Индикатор
перегрева двигателя
Кнопка Стоп
6
Индикатор
количества
7
загруженной бумаги.
Кнопка Реверс
8
Кнопка Старт
9
Загорится, если дверь аппарата не
будет закрыта. Аппарат не будет
работать, пока дверь не будет плотно
закрыта.
Перегрев двигателя может быть
вызван более чем 60 минутной
непрерывной работой аппарата.
Если этот индикатор загорается и
автоматически перестает работать,
то это значит, что сработала система
защиты двигателя от перегрева.
Нажмите эту кнопку в случае, если
аппарат не останавливается. Аппарат
прекратит работу.
Чем больше бумаги было вставлено
в загрузочное окно, тем больше
делений индикатора загорится.
Реверс сработает автоматически
в случае, если загорится верхнее
деление индикатора.
Кнопка предназначена для
устранения застрявшей в загрузочной
окне бумаги.
Используйте кнопку что бы вручную
уничтожить какой-либо материал,
например прозрачный пластик.
Page 8
Работа с аппаратом
1. Напряжение в сети
должно совпадать с
напряжением, при
ко т о р ом р а б о т а е т
аппарат.
2. Нажмите Выключатель
на задней стороне аппа рата.
3. Панель управления
должна загореться.
4. Вставьте бумагу или СD-
-диск в загрузочное окно.
5. Аппарат автоматически
начнет уничтожение,
когда бумага или СD диски будут вставлены в
загрузочное окно.
6. Аппарат прекратит
работу после более
чем 60-ти минутного
использования и
приблизительно 20-30
минут будет
заблокирован, пока будет
остывать двигатель.
7. После уничтожения
какого-либо материала
аппарат вернется в режим
готовности к работе.
Page 9
Устранение неисправностей
Панель управления не загорается.
Проверьте следующие положения.
Подключен ли шнур питания с розеткой?
Находится ли выключатель
питания в положении ON?
Свяжитесь с сервисным
центром.
Подключите шнур
питания к розетке.
Переведите выключатель
питания в положении ON.
Если уничтожитель не работает.
Проверьте горит ли панель управления.
Проверьте работает ли каждый из световых индикаторов.
Обратитесь к инструкции по эксплуатации.
Шаг за шагом проделайте все операции, указанные в инструкции по эксплуатации.
Проблема решена.
Page 10
Технические характеристики
Модель
Резка
Кол-во
уничтожаемой
бумаги (70 гр/м²)
Скорость резки
Напряжение
Ширина загрузки
Мощность
Емкость корзины
Габариты
Вес
Функции:
Техническая
информация:
S 2300
3,8 1,9 3,9x30 1,9x15 0,78x11 0,8x5
40 25 30 25 15 13
120 мм/сек
220 Вольт 50 Гц
400 мм
2100 Вт
135 л
600x460x965 мм
104 кг
1.Автостарт. Аппарат начнет работу автоматически, если в
окно загрузки будет вставлена бумага или СD-диск, индикатор
количества загруженной бумаги загорится.
2. Автореверс. автореверс сработает если аппарат будет
перегружен, индикатор реверса загорится.
3. Старт. Аппарат будет работать около 1 минуты, если нажмете
кнопку Старт. Если по истечении 1 минуты в загрузочное окно
не была вставлена бумага, аппарат автоматически прекратит
работу.
4. Реверс. Реверс сработает, если нажать кнопку реверса и будет
работать в течении 4 секунд.
5. Стоп. Аппарат прекратит работу, если нажать кнопку стоп.
6.Индикатор переполненной корзины. Когда корзина будет
переполнена индикатор загорится и аппарат работать не будет.
7. Индикатор открытой двери. Если дверь уничтожителя будет
закрыта не плотно, индикатор загорится и аппарат работать не
будет.
8. Индикатор перегрева двигателя. Если аппарат непрерывно
работал в течение 60 минут, сработает защита двигателя
от перегрева и аппарат остановится. Индикатор перегрева
двигателя загорится. Через
20-30 минут можно будит продолжить работу.
1. Ножи из закаленной стали, цепной привод ножей, стальные
шестерни редуктора.
2. Уничтожает бумагу со скрепками, скобами, CD/DVD-диски,
пластиковые карты( до ур. секретности 4).
3. Корпус и все детали механизма выполнены из металла.
