Wechselrichter/Laderegler

Benutzerhandbuch

IC-24/3000/100/80 Art.Nr.: 1-01-013700

IC-48/5000/80/60 Art.Nr.: 1-01-013705

Inhalt

Sicherheitshinweise .........................................................................1

1 Allgemeine Informationen............................................................5

1.1 Überblick ...............................................................................................5

1.2 Erklärung des Gerätes...........................................................................6

1.3 Anschlussplan .......................................................................................9

2 Einbauanleitung..........................................................................11

2.1 Allgemeine Installationshinweise ........................................................11

2.2 Vor der Installation ............................................................................ 12

2.3 Bestimmen der Einbaulage ................................................................ 14

2.4 Installieren des Wechselrichters/Ladegeräts .....................................15

2.5 Verdrahtung ........................................................................................16

2.6 Betrieb des Wechselrichters/Ladegeräts.............................................23

3 Schnittstelle ................................................................................24

3.1 Indikator ..............................................................................................24

3.2 Taste ....................................................................................................25

3.3 LCD ......................................................................................................25

3.4 Betriebsart ..........................................................................................27

3.5 Einstellungen.......................................................................................33

3.6 Batteriespannung Kundenspezifische Logik. .....................................44

3.7 Begrenzung des Batterieentladestrom ...............................................45

4 Schutzmaßnahmen ....................................................................47

5 Fehlerbehebung ........................................................................49

5.1 Referenzen zu Fehlern ........................................................................50

5.2 Lösungen .............................................................................................50

6 Instandhaltung ..........................................................................51

7 Technische Daten ......................................................................52

Anlage 1 PV-Leerlaufspannung VS Eingangsleistung ...................55

Anhang 2 Haftungsausschluss ......................................................56

Sicherheitshinweise

Symbol

Definition

TIP

Gibt praktische Ratschläge als Referenz an.

Weist auf einen kritischen Hinweis während des Betriebs hin, dessen

Nichtbeachtung zu einer Fehlfunktion des Geräts führen kann.

Schäden am Gerät führen können.

vermieden wird, zu Verletzungen führen kann.

wenn sie nicht beachtet werden, zu Verbrühungen führen können.

Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Bitte bewahren Sie dieses Handbuch für eine spätere Durchsicht auf.

Dieses Handbuch enthält alle Anweisungen zur Sicherheit, Installation und zum Betrieb des

Wechselrichters/Ladegeräts der Serie IC-24/48 (im Folgenden als Wechselrichter/Ladegerät bezeichnet).

1. Erläuterung der Symbole

Bit

te lesen Sie die entsprechende Literatur zu den folgenden Symbolen, damit Benutzer das Produkt effizient

verwenden und die Sicherheit von Personen und Eigentum gewährleisten können.

Das gesamte System sollte von professionellem und technischem Personal installiert werden.

WICHTIG:

VORSICHT: Weist auf potenzielle Gefahren hin, die, wenn sie nicht vermieden werden, zu

WARNUNG: Weist auf die Gefahr eines elektrischen Schlags hin, die, wenn sie nicht

WARNUNG HEIßE OBERFLÄCHE: Weist auf die Gefahr von hohen Temperaturen hin, die,

Symbole des Wechselrichters/Ladegeräts

2. Anforderungen an fach- und technisches Personal

 P

rofessionell ausgebildet;

ertraut mit den zugehörigen Sicherheitsspezifikationen für das elektrische System;

 V

 L

esen Sie dieses Handbuch sorgfältig durch und beachten Sie die entsprechenden Sicherheitshinweise.

3. Professionelles und technisches Personal darf folgendes tun

 I

nstallieren des Wechselrichter/Ladegerät an einem bestimmten Ort.

 Durchführung von Probebetrieben für den Wechselrichter/das Ladegerät;

trieb und Wartung des Wechselrichters/Ladegeräts.

 Be

. Sicherheitshinweise vor der Installation

 P

rüfen Sie bei Erhalt des Wechselrichters/Ladegeräts, ob Transportschäden aufgetreten sind. Wenden S

ich rechtzeitig an das Transportunternehmen oder an unsere Firma, wenn ein Problem auftritt.

 Wenn Sie den Wechselrichter/Ladegerät lagern oder transportieren, befolgen Sie die Anweisungen im

Handbuch.

 Bei der Installation des Wechselrichters/Ladegeräts müssen Sie prüfen, ob im Betriebsbereich eine

Lichtbogengefahr besteht.

 Lagern Sie den Wechselrichter/Ladegerät nicht dort, wo Kinder ihn berühren können.

 De

r Wechselrichter/Ladegerät ist ein netzunabhängiger Typ. Daher ist es strengstens untersagt, den

AC-Ausgang an das Netz anzuschließen; andernfalls würde der Wechselrichter/Ladegerät beschädigt

werden.

 Der Wechselrichter/Ladegerät ist nur für den Inselbetrieb zugelassen. Eine Parallel- oder Reihenschaltung

der Ausgänge mehrerer Geräte würde den Wechselrichter/Ladegerät beschädigen.

5. Sicherheitshinweise für die mechanische Installation

 V

ergewissern Sie sich vor der Installation, dass der Wechselrichter/Ladegerät keinen elektrischen Anschluss

hat.

 Stellen Sie sicher, dass die Installation des Wechselrichters/Ladegeräts ausreichend Platz für d

ärmeabfuhr bietet. Installieren Sie den Wechselrichter/Ladegerät nicht in feuchten, fettigen,

entflammbaren, explosiven, staubhaltigen oder anderen schwierigen Umgebungen.

6. Sicherheitshinweise für den elektrischen Anschluss

 P

rüfen Sie, ob alle Kabelanschlüsse fest sitzen, um die Gefahr eines Wärmestaus aufgrund einer losen

Verbindung zu vermeiden.

 Die Schutzerdung muss mit der Erde verbunden sein. Der Querschnitt des Drahtes sollte nicht weniger als

4mm2 betragen.

 Zwischen der Batterie und dem Wechselrichter/Ladegerät sollte ein Leistungsschalter verwendet werden.

Der Wert des Leistungsschalters sollte doppelt so hoch sein wie der Nenneingangsstrom des

Wechselrichters/Ladegeräts.

 Bringen Sie den Wechselrichter/Ladegerät NICHT in die Nähe der gefluteten Blei-Säure-Batterie, da der

Funkenflug der Klemmen den von der Batterie freigesetzten Wasserstoff entzünden kann.

 Der AC-Ausgangsanschluss darf nur mit dem Verbraucher verbunden werden. Es ist daher strengstens

untersagt, andere Stromquellen oder Versorgungseinrichtungen anzuschließen. Andernfalls wird der

Wechselrichter/das Ladegerät beschädigt. Schalten Sie den Wechselrichter/Ladegerät vor jeder Installation

WARNUNG

aus.

 Sowohl der Netzeingang als auch der AC-Ausgang stehen unter Hochspannung, berühren Sie nicht die

Kabelanschlüsse, um einen Stromschlag zu vermeiden.

7. Sicherheitshinweise für den Betrieb des Wechselrichters/Ladegeräts:

 W

enn der Wechselrichter/Ladegerät in Betrieb ist, erzeugt sein Kühlkörper und sein Gehäuse eine große

Hitze; die Temperatur ist dann sehr hoch. Bitte berühren Sie es nicht.

 Wenn der Wechselrichter/Ladegerät in Betrieb ist, öffnen Sie bitte nicht das Gehäuse des

Wechselrichters/Ladegerät, um ihn zu bedienen.

 Schalten Sie den Schalter des Wechselrichters/Ladegeräts aus, wenn Sie die Fehler beheben oder den

Gleichstromeingang abtrennen, und führen Sie den Vorgang durch, nachdem der LCD-Bildschirm vollständig

ausgeschaltet ist.

8. Gefährliche Vorgänge, die Lichtbogen, Feuer oder Explosion verursachen können:

ühren des Drahtende, das nicht isoliert behandelt wurde und möglicherweise unter Strom steht.

 Ber

ühren der Kupferleitung oder interne Geräte, die unter Strom stehen können.

er Netzkabelanschluss ist lose.

 D

 Schrauben oder andere Ersatzteile fallen versehentlich in den Wechselrichter/Ladegerät.

 Falsche Eingriffe durch ungeschultes, nicht professionelles oder technisches Personal.

Sobald sich ein Unfall ereignet, muss er von professionellem und technischem Personal

behandelt werden. Unsachgemäßes Vorgehen würden zu schwereren Unfällen führen.

9. Sicherheitshinweise zum Abschalten des Wechselrichters/Ladegeräts

 S

chalten Sie zuerst die Leistungsschalter auf der Netzeingangsseite und der AC-Ausgangsseite aus, dann

schalten Sie den Gleichstromschalter aus.

 Nach einem zehnminütigen Stillstand des Wechselrichters/Ladegeräts können die internen leitenden Geräte

berührt werden;

 Der Wechselrichter/Ladegerät kann nach der Beseitigung von Fehlern, die seine Sicherheit beeinträchtigen

könnten, wieder in Betrieb genommen werden;

 Im Wechselrichter/Ladegerät befinden sich keine Wartungsteile. Wenn eine Wartung erforderlich ist,

wenden Sie sich bitte an unseren Kundendienst.

Berühren oder öffnen Sie das Gehäuse NICHT, wenn der Wechselrichter innerhalb von zehn

Minuten ausgeschaltet wurde.

10. Sicherheitshinweise für die Wartung des Wechselrichters/Ladegerät:

 Es wird empfohlen, den Wechselrichter/Ladegerät mit einem Prüfgerät zu testen, um sicherzustellen, dass

keine Spannung oder Strom vorhanden ist;

 Bei der Durchführung von elektrischen Anschluss- und Wartungsarbeiten müssen temporäre Warnschilder

aufgestellt oder Barrieren errichtet werden, um zu verhindern, dass unbeteiligtes Personal den elektrischen

Anschluss- oder Wartungsbereich betritt;

 Unsachgemäße Wartungsarbeiten am Wechselrichter/Ladegerät können zu Verletzungen oder

Geräteschäden führen;

 Tragen Sie ein antistatisches Handgelenkband, oder vermeiden Sie unnötigen Kontakt mit der Leiterplatte.

Das Sicherheitszeichen, das Warnschild und das Typenschild auf dem

VORSICHT

Wechselrichter/Ladegerät sollten sichtbar, nicht entfernt oder verdeckt sein.

1 Allgemeines

1.1 Überblick

Die IC-24/48 Serie, ein Hybrid-Wechselrichter-Ladegerät, unterstützt die Aufladung durch das Stromnetz, die

Aufladung durch den Ölgenerator, die Aufladung durch Solarzellen, die Ausgabe durch das Stromnetz, die Ausgabe

durch den Wechselrichter und das Energiemanagement. Der DSP-Chip im Produkt mit einem fortschrittlichen

Steueralgorithmus sorgt für eine hohe Reaktionsgeschwindigkeit und einen hohen Umwandlungswirkungsgrad.

Darüber hinaus verfügt dieses Produkt über ein industrielles Design, um eine hohe Zuverlässigkeit zu

gewährleisten, und bietet mehrere Lade- und Ausgangsmodi.

Die neue optimierte MPPT-Ladetechnologie verfolgt den maximalen Leistungspunkt der Solarmodule in jeder

Situation schnell und erzeugt die maximale Energie in Echtzeit.

Der AC-DC-Ladeprozess nutzt den fortschrittlichen Regelalgorithmus, um eine vollständig digitale PFC und eine

doppelte Regelung von Spannung und Strom zu realisieren. Dadurch sind die DC-Ladespannung und der

DC-Ladestrom innerhalb eines bestimmten Bereichs kontinuierlich einstellbar.

Der DC-AC-Umwandlungsprozess, der auf einem vollständig intelligenten digitalen Design basiert, nutzt die

fortschrittliche SPWM-Technologie, um einen reinen Sinuswellenausgang zu erhalten. Das Invertierungsverfahren

wandelt Gleichstrom in Wechselstrom um und eignet sich für Haushaltsgeräte, Elektrowerkzeuge,

Industrieanlagen, Audiosysteme und andere elektronische Geräte.

Das 4,2-Zoll-LCD zeigt den Betriebsstatus und alle Parameter an.

Um die Solarenergienutzung zu maximieren, kann der Benutzer die Energiequellen nach dem tatsächlichen Bedarf

auswählen und das Versorgungsunternehmen flexibel als Ergänzung nutzen. Dieses Wechselrichter-Ladegerät

kann die garantierte Stromversorgungsrate des Systems erhöhen, was für Solarenergie-,

Versorgungs-/Ölgenerator-Hybridsysteme geeignet ist. Es zielt darauf ab, den Benutzern qualitativ hochwertige,

hochstabile und hochzuverlässige elektrische Energie zu liefern.

Funktionen

 Vollintelligente digitale Energiespeicher

 Unterstützt den Batteriemodus oder den Nicht-Batteriemodus

icht-Batterie-Modus: gleichzeitiges Laden mit Solar (Standard) und Netzversorgung (Assist)

 N

 Überspannungs- und Verpolungsschutz zur perfekten Unterstützung des Lithium-Batteriesystems

 F

ortschrittliche SPWM-Technologie und reiner Sinusausgang

FC-Technologie erreicht einen hohen Leistungsfaktor von AC-DC-Laden und reduziert die

 P

Netzkapazitätsnutzung

 Volldigitale Doppel-Closed-Loop-Steuerung

 H

ohe Tracking-Effizienz des MPPT von nicht weniger als 99,5%

 Drei Lademodis: Nur Solar, Solarpriorität, Utility & Solar

 Z

wei AC-Ausgangsmodi: Versorgungspriorität und Wechselrichterpriorität

elbstlernende SOC-Anzeigefunktion

 S

 M

ehrere LED-Anzeigen zur dynamischen Anzeige des Status

OUT-Taste zur direkten Steuerung des AC-Ausgangs

 AC

 4,2-Zoll-LCD Display zur Überwachung und Änderung von Systemparametern

 F

erntemperaturkompensation für Batterien

ptional: WiFi oder GPRS Fernsteuerung über den isolierten RS485-Anschluss

 O

ptionaler BMS-Link-Anschluss, der die Lade- und Entladesteuerung von BMS übernimmt

utzerdefinierter Ladestrom und begrenzter Entladestrom

 Ben

 Unterstützt Kaltstart und Softstart

 U

mfassende elektronische Schutzfunktionen

1.2 Erklärung des Gerätes

❶

AC-IN / Netzeingang

❿

RTS-Schnittstelle

❷

AC-OU T/ Ausgangsklemme

⓫

potentialfreie-Schnittstelle

❸

Terminal-Abdeckungen

⓬

RBVS-Schnittstelle

❹

Montagelöcher (4 insgesamt)

⓭

Kabelloch

❺

Batterie-Minuseingangsklemme

RS485-Schnittstelle (DB9-

Buchse, mit

Isolationsdesign)

5VDC / 200mA

❻

Batterie-Pluseingangsklemme

❼

PV-Eingangsklemme (MC4)

⓯

LCD ❽ Externe Abdeckung

⓰

Netzschalter

Isolation)

5VDC/200mA

Stecknadel

Definition

Stecknadel

Definition

+5VDC6 RS485-A

RS485-B 7 GND

RS485-B 8 GND

⓮

(2)

(3)

BMS-Link Anschluss (RJ45, ohne

❾

(1)

Überstromschutz des AC-IN

⓱

(1) BMS-Link-Anschluss (RJ45)

 F

unktion:

ber einen BMS-Link-Konverter können die BMS-Protokolle verschiedener Lithiumbatteriehersteller in das

Standard-BMS-Protokoll unseres Unternehmens umgewandelt werden. Darüber hinaus realisiert es die

Kommunikation zwischen dem Wechselrichter/Ladegerät und dem BMS.

 RJ45 Pin-Definition:

1 +5VDC 5 RS485-A

Die derzeit unterstützten BMS-Hersteller und die BMS-Parameter entnehmen Sie bitte der

technischen Support.

Stecknadel

Definition

Stecknadel

Definition

1-2

NC 3 +12VDC

RS485-A

GND2 (+ 12VDC Erdung)

RS485-B

GND1 (+ 5VDC Power Ground)

+5VDC

Stecknadel

Definition

Stecknadel

Definition

1-4

RS485-A

+5VDC

ORSICHT

(2) Potentialfreie Schnittstelle

unktionsprinzip:

 F

enn die Batteriespannung die EIN-Spannung des potentialfreien Kontakts (DON) erreicht, wird der potentialfreie

Kontakt eingeschaltet. Seine Spule wird erregt. Der potentialfreie Kontakt kann ohmsche Lasten von maximal

125VAC /1A, 30VDC/1A betreiben. Je nach Batterietyp des Wechselrichter-Ladegeräts sind die Standardwerte für

die Spannung des potenzialfreien Kontakts EIN (DON) und die Spannung des potenzialfreien Kontakts AUS (DOF)

unterschiedlich. Einzelheiten hierzu finden Sie in Kapitel 3.5 Einstellungen > Punkt 19 DON und Punkt 20 DO F.

(3) RS485-Schnittstelle (DB9-Buchse)

DB9-Pin-Definition für die RTU-Typ IC-24/48-Serie:

Tabelle "BMS Lithium Battery Protocols & Fixed ID Table" oder wenden Sie sich an unsere

B9-Pin-Definition für andere Typen der IC-24/48-Serie:

5 GND 8 RS485-B

1.3 Anschlussplan

 NICHT Batteriemodus

 Batteriemodus

Unterstützte Batterietypen: AGM、GEL、FLD、LiFePO4

Wechselrichter/das Ladegerät beschädigen.

eingestellt werden.

AC-Lasten sind nach der Ausgangsleistung des Wechselrichters/Ladegeräts zu bestimmen.

ARNUNG

ORSICHT

Wenn die Last, die maximale Ausgangsleistung überschreitet, kann dies den

 Bestätigen Sie für verschiedene Batterietypen die relevanten Parameter vor dem

Einschalten.

 Der Nicht-Batterie-Modus und der Batterie-Modus können durch Einstellung von Punkt 0

2 Einbauanleitung

2.1 Allgemeine Installationshinweise

• Lesen Sie vor der Installation, alle Installationsanweisungen im Handbuch, sorgfältig durch.

• Seien Sie beim Einbau der Batterien sehr vorsichtig. Tragen Sie eine Schutzbrille, wenn Sie die offene

Bleibatterie einbauen, und spülen Sie sie rechtzeitig mit sauberem Wasser ab, wenn Sie mit der

Batteriesäure in Kontakt kommen.

• Halten Sie den Akku von Metallgegenständen fern, was zu einem Kurzschluss des Akkus führen kann.

• Beim

Laden der Batterie kann saures Gas entstehen. Stellen Sie sicher, dass die Umgebung gut belüftet ist.

Wechselrichter/Ladegerät benötigt genügend Abstand oben und unten für einen ordnungsgemäßen

• Der

Luftstrom. Installieren Sie den Wechselrichter/Ladegerät und die Blei-Säure-Flüssigbatterie nicht im selben

Schrank, um zu vermeiden, dass das Säuregas der Batterien den Wechselrichter/Ladegerät korrodiert.

• Laden Sie die Batterien nur innerhalb des Regelbereichs dieses Wechselrichters/Ladegeräts.

ose Stromanschlüsse und korrodierte Drähte können zu hoher Hitze führen, die die Drahtisolierung

• L

schmelzen, umgebende Materialien verbrennen oder sogar einen Brand verursachen kann. Sorgen Sie für

enge Verbindungen und sichern Sie Kabel mit Klemmen, um zu verhindern, dass sie beim Bewegen des

Wechselrichters / Ladegeräts schwanken.

• Wählen Sie die Systemkabel entsprechend der Stromdichte von nicht mehr als 3,5 A /mm

690 NFPA70 des National Electrical Code).

• Vermeiden Sie direkte Sonneneinstrahlung und Regeneinfluss, wenn Sie eine Installation im Freien planen.

• Nach dem Ausschalten des Netzschalters befindet sich immer noch eine hohe Spannung im Wechselrichter /

Ladegerät. Öffnen oder berühren Sie daher nicht die internen Komponenten und führen Sie nach der

vollständigen Entladung des Kondensators keine zugehörigen Operationen durch.

• Installieren Sie den Wechselrichter/das Ladegerät nicht in einer rauen Umgebung wie feucht, fettig,

brennbar, explosiv oder Staubansammlung.

• Die DC-Eingangsklemme ist mit einem Verpolungsschutz ausgestattet. Daher verursacht die umgekehrte

Verbindung der DC-Eingangsklemme keine tödlichen Schäden am Produkt. Es wird jedoch dringend

empfohlen, den Wechselrichter / das Ladegerät nach dem normalen Betrieb mit der PV-Anlage und dem

Versorgungsunternehmen zu verbinden.

• Sowohl der Stromeingang als auch der AC-Ausgang sind von hoher Spannung, berühren Sie nicht die

Kabelverbindung, um einen elektrischen Schlag zu vermeiden.

• Um Verletzungen zu vermeiden, berühren Sie den Lüfter nicht, während er arbeitet.

(gemäß Artikel

2.2 Vor der Installation

Modell

Kabelgröße des Akkus

Sicherungsautomat

Ringklemme

IC-24/3000/100/80

35mm2/1AWG

200A

RNB38-8S

IC-48/5000/80/60

35mm2/1AWG

200A

RNB38-8S

Modell

Lastdrahtgröße

Sicherungsautomat

Drehmoment

IC-24/3000/100/80

4mm2/11AWG

25A

1.2N.M

IC-48/5000/80/60

6mm2/9AWG

40A

1,2N.M

2.2.1 Überprüfen Sie die Packliste

• Wechselrichter/Ladegerät 1 Stück

• Bed

ienungsanleitung 1Stück

itgeliefertes Zubehör 1 Stück (Details beziehen sich auf die Datei "Zubehörliste", die mit dem

• M

Wechselrichter / Ladegerät geliefert wird.)

2.2.2 Vorbereiten von Modulen

1) Batterie

 D

ie empfohlene Kabelgröße der Batterie und des Leistungsschalters ist wie folgt.

 Herstellen des Batterieanschlusskabels

tep1: Ringklemme 2 Stück (mitgeliefertes Zubehör).

Schritt 2: Batterie positive und negative Verbindungsdrähte 2 Stück (rot +, schwarz -). Die Drahtlänge wird nach

dem tatsächlichen Bedarf des Kunden bestimmt.

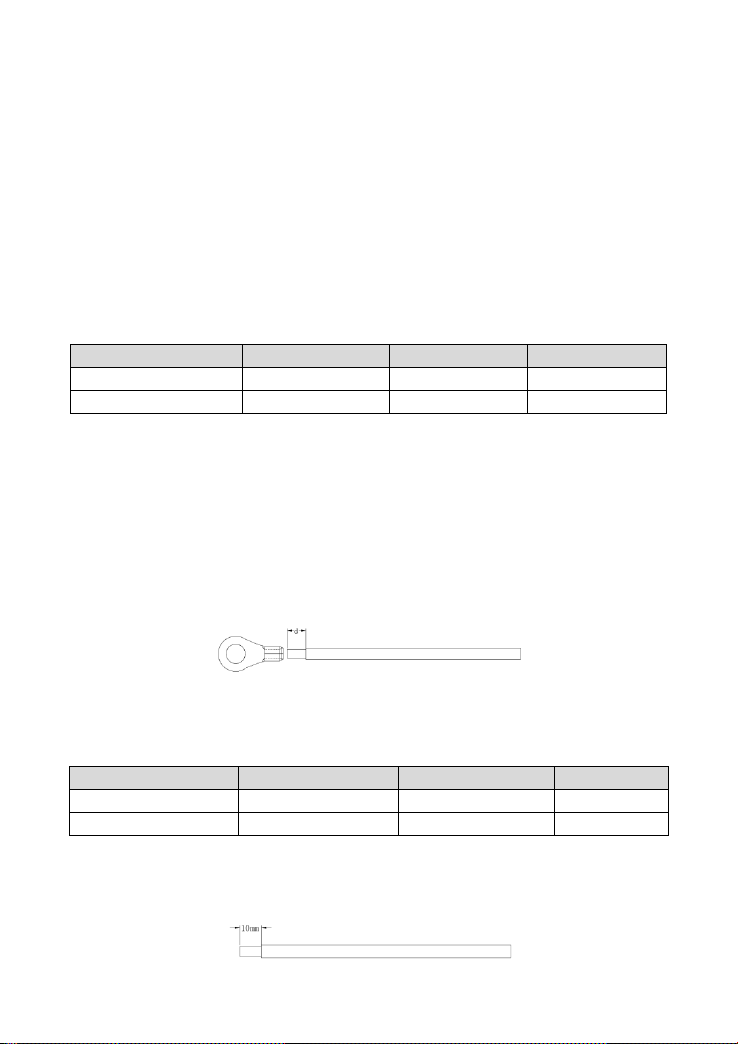

Schritt 3: Abisolieren Sie ein Ende des Batterieanschlusskabels für ca. d mm ab (Größe d wird entsprechend der

Ringklemme bestimmt).

Schritt 4: Führen Sie den abisolierten Draht durch die Ringklemme und befestigen Sie den Draht fest mit einer

Drahtklemme.

2) AC-

Last

 D

ie empfohlene Drahtgröße der AC-Last und des Leistungsschalters ist wie folgt.

 H

erstellen des Verbindungsdrahtes der AC-Last:

treifen Sie die AC-Lastanschlussdrähte (3 Stück) für ca. 10 mm ab.

Symbole

Abkürzung

Name

Farbe

LINIE

Quirl

Braun/Schwarz

Neutral

Neutrale Linie

Blau

— Grundlinie Gelblich-grün

Modell

PV-Drahtgröße

Sicherungsautomat

IC-24/3000/100/80

6mm2/9AWG

40A

IC-48/5000/80/60

6mm2/9AWG

40A

3) PV-Module

 D

ie empfohlene Drahtgröße des PV-Moduls und des Leistungsschalters ist wie folgt.

a der Ausgangsstrom des PV-Generators je nach Typ, Verbindungsmethode oder Sonneneinstrahlungswinkel

variiert, kann seine minimale Drahtgröße durch den Kurzschlussstrom (ISC) berechnet werden. Bitte beachten Sie

den ISC-Wert in den Spezifikationen des PV-Moduls. Wenn die PV-Module in Reihe geschaltet sind, entspricht der

Gesamt-ISC dem ISC eines BELIEBIGEN PV-Moduls. Wenn die PV-Module parallelgeschaltet werden, entspricht der

gesamte ISC dem ISC aller PV-Module. Bitte beachten Sie die folgende Tabelle:

 Herstellen des Anschlusskabels des PV-Moduls:

chritt 1: Jeder MC4-Stecker und jede Buchse Klemme 1 Stück (mitgeliefertes Zubehör)

Schritt 2: PV-Modul positive und negative Anschlussdrähte 2 Stück (rot +, schwarz -). Die Drahtlänge wird nach

dem tatsächlichen Bedarf des Kunden bestimmt.

Schritt 3: Isolieren Sie ein Ende des positiven Drahtes des PV-Moduls für ca. 5 mm ab und drücken Sie den

freiliegenden Draht auf den inneren Kern des MC4-Steckers, wie unten gezeigt:

chritt 4: Drücken Sie den Kupferdraht und den inneren Kern des MC4-Steckers mit einer Zange fest und stellen

Sie sicher, dass die Verbindung sicher ist.

chritt 5: Schrauben Sie die Mutter des MC4-Steckers ab, setzen Sie den inneren Kern in den MC4-Anschluss ein

und schrauben Sie die Mutter.

chritt 6: Isolieren Sie ein Ende des negativen Drahtes des PV-Moduls für ca. 5 mm ab und drücken Sie den

freiliegenden Draht auf den inneren Kern des MC4-Buchsenkopfes, wie unten gezeigt:

chritt 7: Drücken Sie den Kupferdraht und den inneren Kern des MC4-Buchsenkopfes mit einer Zange fest und

stellen Sie sicher, dass die Verbindung sicher ist.

Schritt 8: Schrauben Sie die Mutter der MC4-Buchse ab, setzen Sie den inneren Kern in den MC4-Anschluss ein

Versorgungsunternehmens

IC-24/3000/100/80

4mm2/11AWG

25A

1.2N.M

IC-48/5000/80/60

6mm2/9AWG

40A

1,2N. M

Symbole

Abkürzung

Name

Farbe L LINIE

Quirl

Braun/Schwarz

Neutral

Neutrale Linie

Blau

und schrauben Sie die Mutter.

4) N

etzversorgungs-Eingang / AC-IN

ie empfohlene Drahtgröße des Versorgungseingangs und des Leistungsschalters ist wie folgt.

 D

Modell

 Herstellen des Verbindungskabels des Dienstprogrammeingangs:

Streifen Sie zwei Anschlussdrähte des Versorgungseingangs für ca. 10 mm ab.

Kabelgröße des

Sicherungsautomat Drehmoment

2.3 Bestimmen der Installationsposition

Schritt 1: Entfernen Sie montageplatte 1 und montageplatte 2 hinter dem Wechselrichter/Ladegerät mit einem

Schraubendreher.

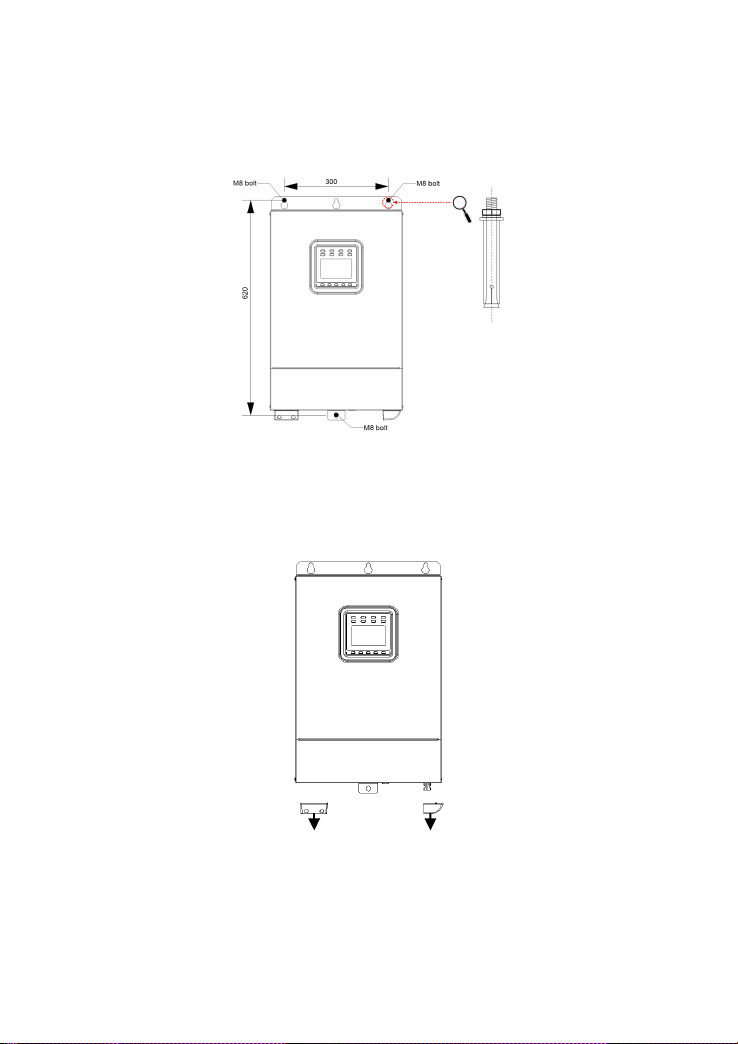

Schritt 2: Markieren Sie die Einbaulage mit der Montageplatte 1. Der Abstand zwischen den beiden

Montagelöchern beträgt 300mm.

Schritt 3: Drehen Sie die Richtung der Montageplatte 1 und Platte 2, installieren Sie sie erneut.

2.4 Installieren Sie den Wechselrichter/das Ladegerät

Explosionsgefahr! Installieren Sie den Wechselrichter/das Ladegerät niemals in einem

WARNUNG

VORSICHT

versiegelten Gehäuse mit überfluteten Batterien! Installieren Sie den Wechselrichter/das

Ladegerät nicht in einem begrenzten Bereich, in dem sich das Batteriegas ansammeln kann.

 Der Wechselrichter / das Ladegerät kann an den Beton- und massiven Ziegelwänden

befestigt werden und kann nicht an der hohlen Ziegelwand befestigt werden.

 Der Wechselrichter/Ladegerät benötigt mindestens 20cm Abstand rechts und links und

50cm Abstand oben und unten.

Schritt 1: Bestimmen Sie den Installationsort und den Wärmeableitungsraum.

Der Wechselrichter/Ladegerät benötigt mindestens 20cm Abstand

rechts und links und 50cm Abstand oben und unten.

Schritt 2: Bohren Sie entsprechend der mit der Montageplatte 1 markierten Installationsposition zwei M10-Löcher

mit einer passenden Bohrmaschine

Schritt 3: Stecken Sie die Schrauben der M8-Bolzen und die Stahlrohre in die beiden M10-Löcher.

Schritt 4: Installieren Sie den Wechselrichter / das Ladegerät und bestimmen Sie die Installationsposition des

M10-Lochs (an der Unterseite des Wechselrichters / der Ladung).

Schritt 5: Entfernen Sie den Wechselrichter/ das Ladegerät und bohren Sie ein M10-Loch gemäß der in Schritt 4

festgelegten Position.

Schritt 6: Stecken Sie die Schraube des M8-Bolzens und das Stahlrohr in das M10-Loch.

Schritt 7: Installieren Sie den Wechselrichter / das Ladegerät und sichern Sie die Muttern mit einer Hülse.

2.5 Verdrahtung

1) Entfernen Sie die Anschlussabdeckung.

ntfernen Sie die Abdeckungen des AC-Ausgangs / AC-Eingangs / Dienstprogramm-Eingangsanschlusses mit

einem Schraubendreher, wie unten gezeigt:

ntfernen Sie die Abdeckung des Wechselrichters/Ladegeräts.

2) E

Entfernen Sie die Schrauben neben dem Wechselrichter/Ladegerät mit einem Schraubendreher, wie unten

gezeigt:

3) Schließen Sie die Batterie an

WARNUNG

Batterieseite nicht länger als 200 mm installiert werden muss.

Auf der Batterieseite muss ein Leistungsschalter installiert sein. Zur Auswahl siehe Kapitel

"2.2.2 Module vorbereiten ".

 Bitte schließen Sie bei der Verdrahtung der Batterie den Leistungsschalter nicht und

stellen Sie sicher, dass die Leitungen der Pole "+" und "-" korrekt angeschlossen sind.



ORSICHT

 Anschlussreihenfolge der Batterie

chritt 1: Entfernen Sie die Schraube des Wechselrichters / Ladegeräts mit einer Hülse, deren Drehmoment 3,5

N.M beträgt.

chritt 2: Verbinden Sie den Ringanschluss des Batterieanschlusskabels mit dem Pluspol des

Wechselrichters/Ladegeräts.

Schritt 3: Installieren Sie die Schraube und befestigen Sie sie mit der Hülse.

Schritt 4: Schließen Sie den Minuspol des Wechselrichters / Ladegeräts an und sichern Sie ihn nach Schritt1 ~

Schritt3.

Ein Leistungsschalterstrom beträgt das 1,25- bis 2-fache des Nennstroms, der auf der

4) Schließen Sie die AC-Last an

und stellen Sie sicher, dass die Polleitungen korrekt

nicht korrekt angeschlossen ist.

Siebdruck

Abkürzung

Name

Farbe

LINIE

Quirl

Braun/Schwarz

Neutral

Neutrale Linie

Blau

—

Grundlinie

Gelblich-grün

Gefahr eines elektrischen Schlags! Bitte schließen Sie bei der Verdrahtung der AC-Last



den Leistungsschalter nicht

angeschlossen sind.

WARNUNG

 Wenn ein Versorgungseingang vorhanden ist, muss der Wechselrichter/das Ladegerät an

die Masseklemme angeschlossen werden.



Wir übernehmen keine Verantwortung für die unnötige Gefahr, wenn das Bodenterminal

5) V

erbinden Sie die PV-Module

Gefahr eines elektrischen Schlags! Bitte schließen Sie bei der Verdrahtung der PV-Module

korrekt angeschlossen sind.

2.6 Betrieb des Wechselrichters/Ladegeräts

1) Schließen Sie den Leistungsschalter der Batterieseite.

2) Drehen Sie den Wippschalter an der Seite des Wechselrichters/Ladegeräts in den EIN-Zustand. Der

Wechselrichter/ das Ladegerät funktioniert im Allgemeinen, wenn die Anzeige durchgehend eingeschaltet

ist.

Stellen Sie sicher, dass die Batterieverbindung korrekt ist und der Batterieleistungsschalter

zuerst eingeschaltet ist. Schließen Sie dann die PV-Anlage und die Leistungsschalter,

WARNUNG

3) Schließen Sie den Leistungsschalter der PV-Anlage.

4) Schließen Sie den Leistungsschalter des Versorgungseingangs.

5) Nachdem der AC-Ausgang normal ist, schalten Sie die AC-Lasten nacheinander ein. Der Wechselrichter / das

Ladegerät funktioniert normalerweise gemäß dem eingestellten Modus. Schalten Sie nicht alle Lasten

gleichzeitig ein, um den Schutz durch einen zu hohen Impulsstrom zu vermeiden.

VORSICHT

nachdem der Wechselrichter / das Ladegerät normal läuft. Auch hier übernehmen wir keine

Verantwortung dafür, dass wir den Vorgang nicht befolgen.

 Bei der Stromversorgung verschiedener AC-Lasten wird empfohlen, zuerst die Last mit

einem großen Impulsstrom einzuschalten. Und dann schalten Sie die Last mit einem

kleineren Impulsstrom ein, nachdem der Lastausgang stabil ist.

 Wenn der Wechselrichter/das Ladegerät nicht ordnungsgemäß funktioniert oder die

Anzeige eine Anomalie anzeigt, lesen Sie bitte "Fehlerbehebung" oder kontaktieren Sie uns.

3 Schnittstelle

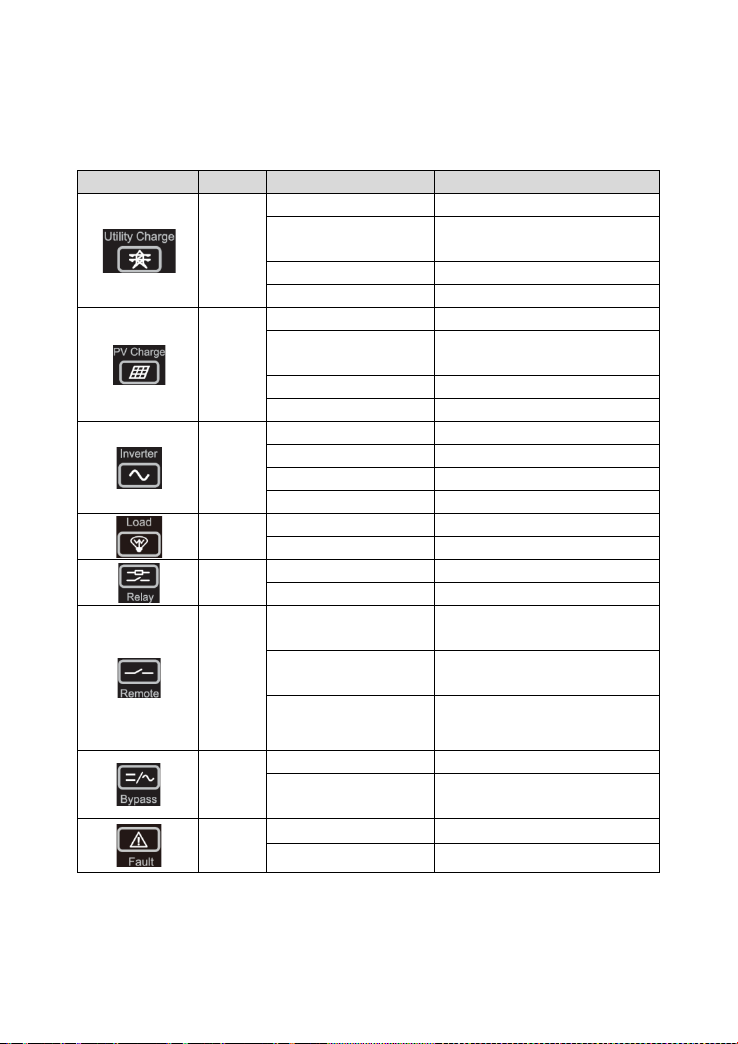

Indikator

Farbe

Status

Definition

AUS

Keine Utility-Eingabe

nicht aufgeladen

Langsam blinkend (0,5 Hz)

Aufladen durch Netzversorgung

Schnelles Blinken (2,5 Hz)

Fehler Netzversorgung

AUS

Kein PV-Eingang

geladen

Langsam blinkend (0,5 Hz)

PV lädt

Schnelles Blinken (2,5 Hz)

PV-Ladefehler

AUS

Wechselrichter ist ausgeschaltet

Wechselrichter Standby oder Bypass

Langsam blinkend (0,5 Hz)

Wechselrichter liefert Strom

Schnelles Blinken (2,5 Hz)

Wechselrichter-Fehler

AUS

Abladen

Laden auf

AUS

Relais getrennt

Auf fest

Relais angeschlossen

Last auf per

Cloud-Plattform oder Telefon-APP

Last per

Cloud-Plattform oder Telefon-APP

AUS

Wechselrichter liefert Strom

Stromversorgung

3.1 Indikator

Grün

ün

Langsam blinkend (0,5 Hz)

ün

Langsam blinkend (0,5 Hz)

AUS Keine Fernbedienung

Netzversorgung angeschlossen, aber

PV angeschlossen, aber es wird nicht

Remote-Control-

Versorgungsunternehmen

AUS Gerät normal

AN Gerätefehler

3.2 Knopf

Knopf Operation Anweisung

Klicken(＜50ms)

Langes Drücken (>2,5

Sek.)

Klicken(＜50ms)

Langes Drücken (>2,5

Sek.)

Langes Drücken (>2,5

Sek.)

Beenden der aktuellen Schnittstelle

Beseitigen Sie die Fehler

1. Browse / Setting Interface: "UP" für Bild nach oben;

"Down" für Page Down

2. Ändern Sie die Parameterwerte: "UP", um den Wert

zu erhöhen; "DOWN", um den Wert zu verringern

1. Schalten Sie die Seite auf die

Echtzeit-Überwachungsschnittstelle um

2. Einstellungen bestätigen

1. Wechseln Sie zwischen

"Echtzeit-Überwachungsschnittstelle",

"Einstellungsschnittstelle", "Parameterschnittstelle".

2.Einstellungen bestätigen

Ein- und Ausschalten des AC-Ausgangs

3.3 LCD

 Symboldefinition

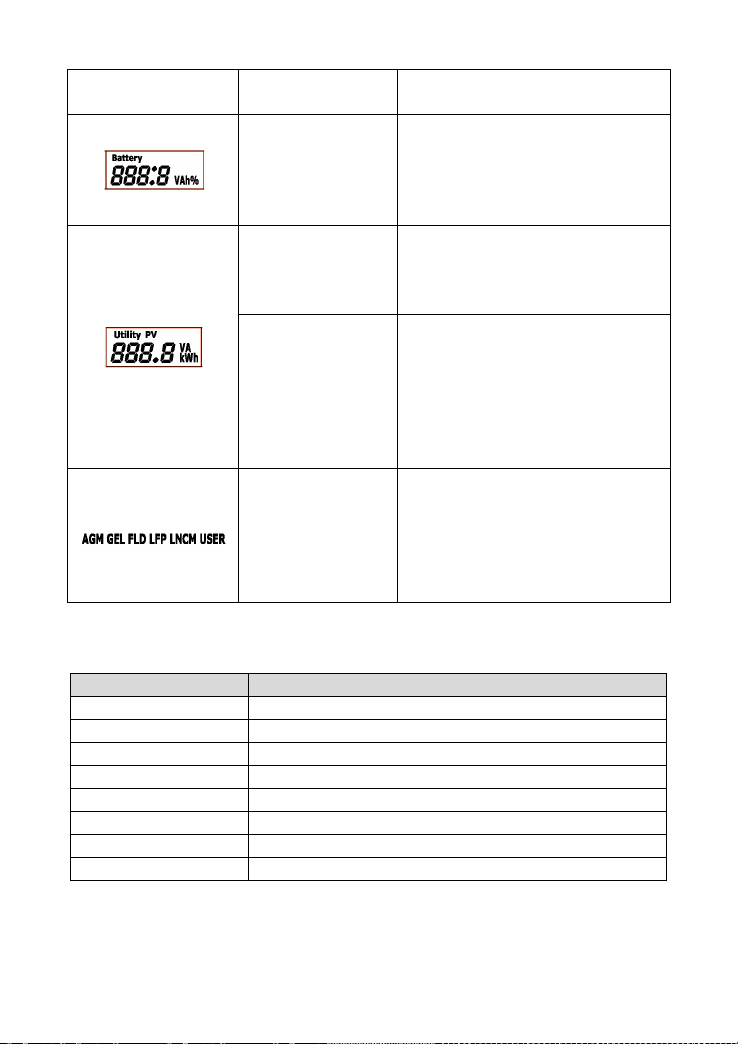

Symbol Definition Symbol Definition

Netzversorgung

angeschlossen und aktiv

1. Netzversorgung

getrennt

2. Netzversorgung

angeschlossen aber ohne

PV-Anschluss und Laden

1. PV getrennt

2. PV angeschlossen, aber die

Spannung ist niedrig, z.B. bei

Nacht

Spannung

Lastausgang EIN Lastausgang AUS

niedriger als 15%

~ 60%

Steuerungslogik, um die

von Batterien mit BMS

einzustellen.

VORSICHT

Artikel

Einstellungen

Inhalt

Solar

Wechselrichter-Priorität

AC Ausgangsstrom

(1)

40%

(1)

tteriekapazität

Batteriekapazität

(1)

15% ~ 40%

(1)

60% ~ 80%

Batteriekapazität

Symbol ON: Batterie mit BMS

Symbol AUS: Batterie ohne BMS

tteriekapazität

(1)

~ 100%

Lastleistung

8 ~ 25% (eine Zelle)

Lastleistung

50 ~ 75% (drei Zellen)

80%

Achtung: Bitte folgen Sie der

BMS-

Parameter für die Verwendung

Lastleistung

25 ~ 50% ((zwei Zellen))

Lastleistung

75 ~ 100% (vier Zellen)

(1) Nachdem der IC-24/48 zum ersten Mal eingeschaltet wurde, ist die auf der LCD-Anzeige angezeigte

atteriekapazität möglicherweise ungenau. Um die verfügbare Batteriekapazität genau darzustellen, ist der

folgende Prozess der Selbstkalibrierung und des Selbstlernens erforderlich.

enn die Batteriespannung die Niederspannungs-Trennspannung oder die Float-Ladespannung erreicht,

 W

kalibriert der Wechselrichter/das Ladegerät zum ersten Mal die Batteriekapazität.

enn die Batterie aus dem entladenen Zustand in den vollständig geladenen Zustand übergeht, kalibriert

 W

der Wechselrichter/das Ladegerät die Batteriekapazität erneut.

Wenn die angeschlossene Lithiumbatterie (mit BMS) mit einer Batteriekapazitätsanzeige

ausgestattet ist, wird die Lithiumbatteriekapazität gemäß BMS angezeigt.

 Schnittstellendefinition

ingang

Ausgang

Last

Solare Priorität

Versorgung & Solar

Versorgungspriorität

AC-Ausgangsspannung

AC-Ausgangsfrequenz

Akku-SOC

PV-Eingangsleistung

Versorgungs-Input-Kapazität

AGM/GEL/FLD/LFP/LNCM+BENUTZER

3.4 Betriebsart

Abkürzung

Illustration

PPV

PV-Leistung

LAST

Lastleistung

BAT

Batteriespannung

LVR

Niederspannung Wiederanschlussspannung

LVD

Niederspannung Trennspannung

AOF

Hilfsmodul OFF-Spannung

AON

Hilfsmodul ON-Spannung

MCC

Max. Ladestrom

3.4.1 Abkürzung

terie

Bat

Versorgungsunternehmen

terietyp

Bat

AC-Ausgangsleistung

Batteriespannung

Max. Ladestrom (PV-Ladestrom +

Netzladestrom)

Batterietemperatur

V-Eingangsspannung

PV-Eingangsstrom

PV-Eingangsleistung

Eingangsspannung des

Versorgungsunternehmens

Eingangsstrom zum Laden von

Versorgungsunternehmen

Eingangsleistung für das Laden von

Versorgungsunternehmen

AGM

GEL

FLD

LFP8/LFP15/LFP16

LNCM7/LNCM14

3.4.2 Batteriemodus

EINGANG Solar

Solarpriorität

Versorgungsunternehmen

& Solar

Priorität Wechselrichter

AUSGANG

Priorität Netzversorgung

Szenario A: Sowohl PV als auch AC-IN sind nicht verfügbar.

Unabhängig von den Ein- und Ausgangsquellen ist der Arbeitsmodus wie folgt.

Nur Solarenergie kann die Batterie aufladen, unabhängig davon, ob

ein Versorgungsunternehmen verfügbar ist oder nicht.

Wenn PV-Strom ausreicht, lädt PV die Batterie auf. Wenn die

Batteriespannung niedriger als AON ist, lädt das

Versorgungsunternehmen die Batterie als Ergänzung auf. Wenn die

Batteriespannung höher als AOF ist, stoppt das Dienstprogramm das

Aufladen der Batterie.

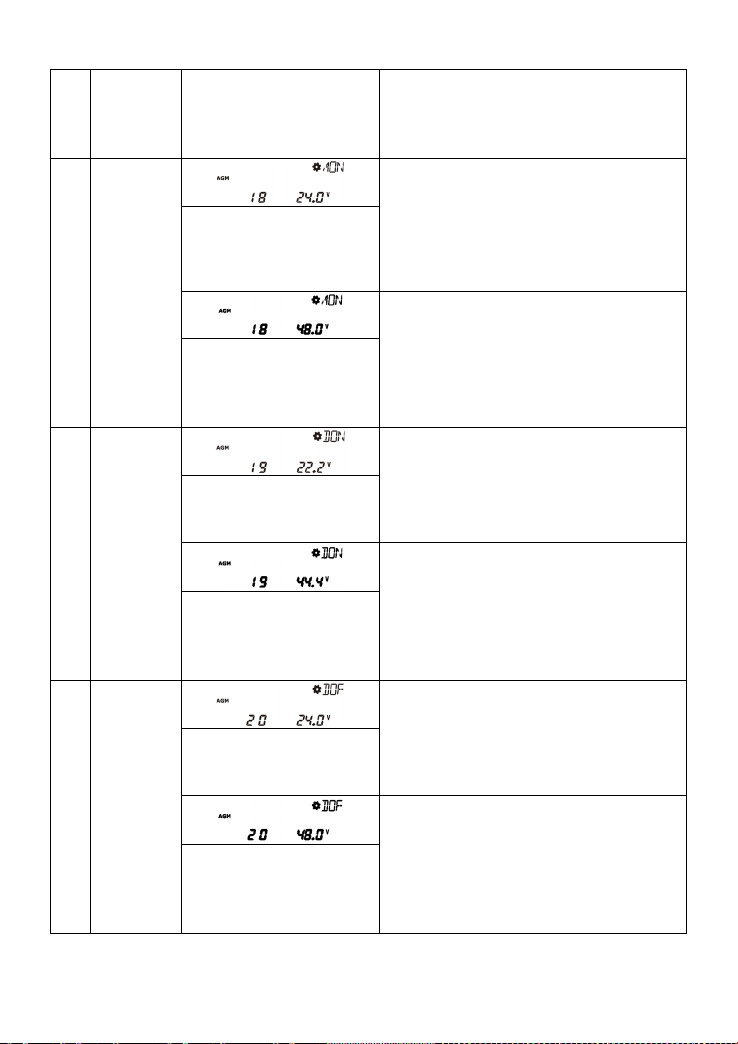

Hinweis: Die AOF- und AON-Einstellung bezieht sich auf Punkt

17/18 auf der Experten-Ebene für Ingenieure.

PV und Utility laden die Batterie gleichzeitig auf. Wenn PV-Strom

ausreicht, ist der PV-Strom die primäre Quelle.

Hinweis: Nach Auswahl dieses Arbeitsmodus wird der

Ausgabemodus nicht frei gesteuert, kann jedoch eingestellt

werden. Details entnehmen Sie bitte den folgenden Anweisungen.

PV-Strom ist ausreichend (nämlich zusätzliche Energie ist außer dem

Laden der Batterie vorhanden), PV liefert die Last vorrangig. Wenn

die PV-Leistung nicht ausreicht, liefert die Batterie die Last als

Ergänzung. Wenn die Batteriespannung niedriger als LVD ist, liefert

das Versorgungsunternehmen die Last als Ergänzung.

Hinweis: LVD- und LVR-Einstellungen beziehen sich auf Punkt 7 auf

der Standardschnittstelle für normale Benutzer.

Das Versorgungsunternehmen liefert die Last vorrangig.

Wenn der Nutzen abnormal ist, liefert der PV die Last als Ergänzung.

Wenn die PV-Leistung nicht ausreicht, liefert die Batterie die Last als

Ergänzung.



PV AC-IN 

Bevor die Batteriespannung auf den LVD-Punkt

fällt, liefert die Batterie die Last.

Szenario B: PV ist verfügbar, aber die Netzversorgung ist nicht verfügbar.

PV  AC-IN 

Unabhängig von den Ein- und Ausgangsquellen ist der Arbeitsmodus wie folgt.

❶ Wenn P

Batterie auf und versorgt die Last

zusätzlich mit Strom.

> P

, lädt PV die

Last

Szenario C: Sowohl PV als auch Netzversorgung sind verfügbar.

Eingang: Nur Solar Ausgang: Priorität Wechselrichter

(C-1)



PV AC-IN 

Eingang: Nur Solar Ausgabe: Priorität Netzversorgung

(C-2)



PV AC-IN 

❷ Wenn P

Batterie zu laden. Stattdessen versorgt

er die Last zusammen mit der Batterie.

❸ Wenn V

Batterie.

❶ Wenn P

Batterie auf und versorgt die Last

zusätzlich mit Strom.

❷ Wenn P

Batterie zu laden. Stattdessen versorgt

er die Last zusammen mit der Batterie.

❸ Wenn V

versorgt die Last und die PV-Anlage lädt

die Batterie.

Die Netzversorgung beliefert die Last

und PV lädt die Batterie auf.

≤ P

, hört PV auf, die

Last

≤ V

LVD

> P

≤ P

, hört PV auf, die

Last

≤ V

LVD

, lädt nur PV die

, lädt PV die

Last

, der AC-IN

Batterie

(C-3)

PV  AC-IN 

Input: Solarpriorität

Ausgang: Priorität Wechselrichter

❶ Wenn P

> P

, lädt PV die Batterie

Load

auf und versorgt die Last zusätzlich mit

Strom.

(C-4)



PV AC-IN 

❷ Wenn P

≤ P

, hört PV auf die Batterie

Last

zu laden. Stattdessen versorgt er die Last

zusammen mit der Batterie.

❸ Wenn die Batteriespannung niedriger oder gleich AON ist und nicht auf AOF

geladen wurde, zeigen die folgenden Schnittstellen unterschiedliche Bedingungen an.

Wenn P

MCC* V

PV ≤

, beliefert die

BAT

Netzversorgung die Last allein und lädt die

Batterie zusammen mit dem PV.

Wenn P

MCC* V

, lädt PV die Batterie allein

BAT

und liefert die Last zusammen mit dem

Versorgungsunternehmen.

Input: Solarpriorität Ausgabe: Priorität Netzversorgung

❶PV lädt die Batterie auf und die

Netzversorgung beliefert die Last.

❷Wenn die Batteriespannung niedriger oder gleich AON ist und nicht auf AOF

geladen wurde, zeigen die folgenden Schnittstellen unterschiedliche Bedingungen an.

Wenn P

MCC* V

PV ≤

Netzversorgung die Last allein und lädt die

Batterie zusammen mit dem PV.

, beliefert die

BAT

Wenn P

, lädt die PV die Batterie

MCC* V

BAT

allein und beliefert die Last zusammen mit der

Netzversorgung.

(C-5)

PV  AC-IN 

Input: Solar und PV

Ausgang: Nicht programmierbar

Wenn PPV ≤ MCC* V

❶

Netzversorgung die Last allein und lädt die

Batterie zusammen mit der PV.

, beliefert die

BAT

❷Wenn P

Batterie allein und liefert die Last zusammen mit

der Netzversorgung.

Szenario D: PV-Leistung ist nicht verfügbar, und das Dienstprogramm ist verfügbar.

Eingang: Nur Solar

> MCC* V

Ausgang: Priorität Wechselrichter

❶Die Batterie versorgt die Last allein.

(D-1)



PV AC-IN 

Wenn V

(D-2)



PV AC-IN 

❷

Netzversorgung die Last.

Eingang: Nur Solar

Die Netzversorgung beliefert die Last.

Input: Solarpriorität Ausgang: Priorität Wechselrichter

Battery

Ausgabe: Priorität Netzversorgung

BAT

≤ V

, lädt die PV die

, beliefert die

LVD

(D-3)



PV AC-IN 

❶ Die Batterie versorgt die Last allein.

❷Wenn V

Batterie nicht auf AOF geladen. Stattdessen

versorgt das Netz die Last und lädt die Batterie.

Battery

≤ V

, gleichzeitig wurde die

AON

(D-4)





Input: Solarpriorität

Ausgabe: Priorität Netzversorgung

❶





 







AC-IN

Die Netzversorgung beliefert die Last allein.

❷Wenn V

Batterie nicht in AOF geladen. Stattdessen

versorgt das Netz die Last zusammen mit der

Batterie.

Battery

≤ V

, gleichzeitig wurde die

AON

Input: Solar und PV

(D-5)

AC-IN

3.4.3 Kein Batteriemodus

AC-IN

Ausgang: Nicht programmierbar

Die

Netzversorgung beliefert die Last und lädt die

Batterie.

beliefert die Last zusammen mit der

Netzversorgung.

Die PV versorgt die Last allein.

Die Ne

tzversorgung versorgt die Last allein.

3.5 Einstellungen

NEIN.

Anweisung

Einstellung

1) S

tandardschnittstelle für gängige Benutzer

ransaktionen:

Schritt 1: Drücken Sie in der Echtzeitschnittstelle lange auf die SET / ENTER-Taste, um die Standardschnittstelle

Schritt 2: Drücken Sie die UP / DOWN-Taste, um den Einstellungspunkt auszuwählen.

Schritt 3: Drücken Sie lange die SET / ENTER-Taste, um die Parametereinstellungsschnittstelle aufzurufen.

Schritt 4: Drücken Sie die UP / DOWN-Taste, um die Parameter zu ändern.

Schritt 5: Drücken Sie zur Bestätigung die SET / ENTER-Taste.

Schritt 6: Drücken Sie die ESC-Taste, um den Vorgang zu beenden.

Festlegen von Elementen:

aufzurufen.

Kein

Batteriemodus

1 Batterietyp

oder

Batteriemodus

Batteriemodus (Standard)

Kein Batteriemodus

AGM (Standard)

GEL

FLD

Parameter eingestellt werden.

LFP8

LFP15

LFP16

LNCM7

LNCM14

AGM/GEL/FLD/LFP/LNCM +

Benutzer

Wichtig: „Benutzer“ Batterietyp

kann mit anderen Batterietypen

kombiniert und entsprechende

Solarpriorität (Standard)

2 Lademodus

3 Ausgabemodus

4 Temperatureinheit °C (Standard)

Versorgung & Solar

Solar

Priorität des Dienstprogramms

(Standard)

Wechselrichter-Priorität

Benutzerdefiniert für das

LCNM14: 51,0 V

Benutzerdefiniert für das

LCNM7: 26,0 V

Benutzerdefiniert für das

LCNM14: 52,0 V

ZEIT der

LCD-Hintergrundb

eleuchtung

°F

30S (Standard)

60ER JAHRE

100S (auf Feststoff)

Summer-Alarmsch

alter

Niederspannung

Trennspannung

Niederspannung

Wiederanschlusss

pannung

AGM(Standard)/GEL/FLD: 21,6 V

LFP8: 25,5 V

LCNM7: 25,5 V

AGM(Standard)/GEL/FLD: 43,2 V

LFP15: 47,8 V

LFP16: 51,0 V

AGM(Standard)/GEL/FLD: 25,0 V

LFP8: 26,0 V

AGM(Standard)/GEL/FLD: 50,0 V

LFP15: 48,8 V

LFP16: 52,0 V

EIN (Standard)

AUS

24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für

1V, kurz drücken für 0,1V

48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für

1V, kurz drücken für 0,1V

24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für

1V, kurz drücken für 0,1V

48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V,

kurz drücken für 0,1V

VORSICHT

Wenn der Ausgangsmodus die Priorität des Wechselrichters hat und die Batteriespannung niedriger ist als die Niederspannnungstrennspannung

(konfigurierbar), liefert das Versorgungsunternehmen die Last.

2) Erweiterte Schnittstelle für Fachpersonal

Transaktionen:

Schritt 1: Drücken Sie in der Echtzeit-Schnittstelle lange die UP + DOWN-Taste, um die erweiterte

Schritt 2: Drücken Sie die UP / DOWN-Taste, um den Einstellungspunkt auszuwählen.

Schritt 3: Drücken Sie lange auf die SET / ENTER-Taste, um den Parameter einzugeben, der die Schnittstelle

Schritt 4: Drücken Sie die UP / DOWN-Taste, um die Parameter zu ändern.

Schritt 5: Drücken Sie zur Bestätigung die SET / ENTER-Taste.

Schritt 6: Drücken Sie die ESC-Taste, um den Vorgang zu beenden.

Festlegen von Elementen:

NEIN. Anweisung Einstellung

Benutzeroberfläche aufzurufen.

konfiguriert.

30 min.

Ladezeit

verlängern

Ladezeit

ausgleichen

Ladespannu

ausgleichen

AGM(Standard): 29,2 V

GEL: ——

FLD: 29,6 V

LFP8: 28,2 V

LCNM7: 28,9 V

60 min.

120 min. (Standard)

180 min.

30 min.

60 min.

120 min. (Standard)

180 min.

Es kann nicht eingestellt werden, was sich je nach

Ladespannung ändert.

AGM(Standard): 58.4V

LCNM14: 57,8 V

LCNM7: 28,9 V

LCNM14: 57,8 V

LCNM7: 26,8 V

LCNM14: 53,6 V

LFP8: 27,2 V

GEL: --

FLD: 59,2 V

LFP15: 53,0 V

LFP16: 56,5 V

Ladespannu

ng erhöhen

Boost-Spann

ung

Wiederverbi

ndungsspan

nung

Float-Ladesp

annung

AGM(Standard): 28.8V

GEL: 28,4 V

FLD: 29,2 V

LFP8: 28,2 V

AGM(Standard): 57.6V

GEL: 56,8 V

FLD: 58,4 V

LFP15: 53,0 V

LFP16: 56,5 V

AGM(Standard)/GEL/FLD: 26,4 V

LFP8: 26,4 V

AGM (Standard) / GEL / FLD:

52,8 V

LFP15: 49,5 V

LFP16: 52,8 V

AGM (Standard)/GEL/FLD: 27,6 V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

LCNM7: 28,2 V

LCNM14: 56,4 V

LCNM7: 29,0 V

LCNM14: 58,0 V

LCNM7: 30,0 V

LCNM14: 60,0 V

die Einstellung nicht gespeichert werden.

Schrittweite: lange drücken für 1V, kurz drücken für

Überspannu

Wiederansch

lussspannun

Überspannu

Trennspannu

AGM (Standard) / GEL / FLD:

55,2 V

FP15: 51,0 V

LFP16: 54,4 V

AGM (Standard)/GEL/FLD: 30,0 V

LFP8: 28,5 V

AGM (Standard) / GEL / FLD:

60,0 V

FP15: 53,5 V

LFP16: 57,0 V

AGM (Standard)/GEL/FLD: 32,0 V

LFP8: 29,0 V

AGM (Standard)/ GEL / FLD:

64,0 V

FP15: 54,5 V

LFP16: 58,0 V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Hilfsmodul

OFF-Spannu

AGM (Standard)/GEL/FLD: 28,0 V

LFP8: 26,6 V

LCNM7: 27,0 V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

HINWEIS: Der Unterschied zwischen AOF und AON

sollte größer oder gleich 0,5 V sein, andernfalls kann

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

LCNM14: 54,0 V

die Einstellung nicht gespeichert werden.

LCNM14: 49,0 V

LCNM7: 21,7 V

LCNM14: 43,4 V

LCNM7: 24,5 V

LCNM14: 49,0 V

Hilfsmodul

ON-Spannun

Einschaltspa

nnung mit

trockenem

Kontakt

AGM (Standard)/GEL/FLD: 56,0 V

LFP15: 50,0 V

LFP16: 53,3 V

AGM (Standard)/GEL/FLD: 24,0 V

LFP8: 24,0 V

LCNM7: 24,5 V

AGM (Standard)/GEL/FLD: 48,0 V

LFP15: 45,0 V

LFP16: 48,0 V

AGM (Standard)/GEL/FLD: 22,2 V

LFP8: 22,2 V

AGM (Standard)/GEL/FLD: 44,4 V

LFP15: 41,6 V

LFP16: 44,4 V

0,1V

HINWEIS: Der Unterschied zwischen AOF und AON

sollte größer oder gleich 1 V sein, andernfalls kann

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

HINWEIS: Der Unterschied zwischen AOF und AON

sollte größer oder gleich 0,5 V sein, andernfalls kann

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

HINWEIS: Der Unterschied zwischen AOF und AON

sollte größer oder gleich 1 V sein, andernfalls kann

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

AGM (Standard)/GEL/FLD: 24,0 V

Leerkontakt

AUS-Spannu

AGM (Standard)/GEL/FLD: 48,0 V

LFP8: 24,0 V

LFP15: 45,0 V

LFP16: 48,0 V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite: lange drücken für 1V, kurz drücken für

0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite: lange drücken für 1V, kurze drücken für

0,1V

PV-Energie

ACHTUNG: Um die Batteriekapazität genau

anzuzeigen, muss der Kunde diesen Artikel

einstellen.

Schrittweite ist 1

Ladungstem

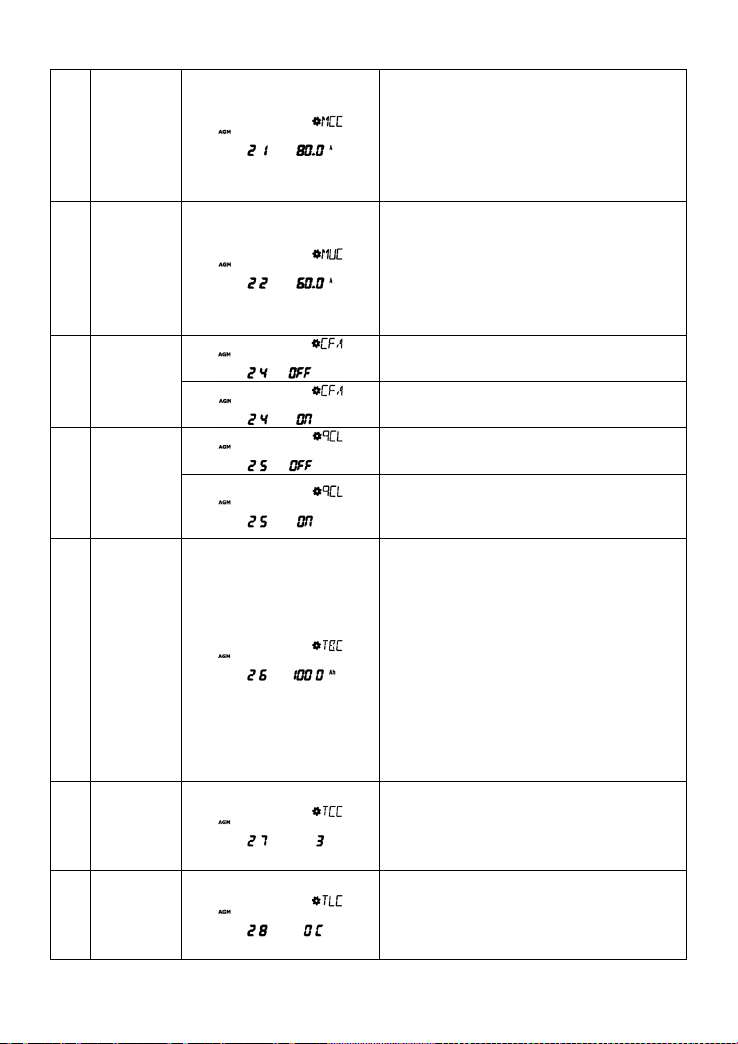

Maximaler

Ladestrom

Max.

Ladestrom

IC-

24/3000/100/80: 100A (Standard)

Benutzerdefiniert: 5~100A

IC-48/5000/80/60: 80A (Standard)

Benutzerdefiniert: 5~80A

Schrittweite: lange drücken für 50A, kurz drücken für

IC-24/3000/100/80: 80A (Standard)

Benutzerdefiniert: 2~80A

IC-48/5000/80/60: 60A (Standard)

Benutzerdefiniert: 2~60A

Schrittweite: lange drücken für 10A, kurz drücken für

Fehler

beheben

Löschen Sie

die

angesammel

Batteriekapa

zität

Temperaturk

ompensation

skoeffizient

Niedrige

Temperatur

verbietet

AUS (Standard)

AUF

AUS (Standard)

100A

H (Standard)

Benutzer definiert: 1~4000AH

Schrittweite:

Unter 200AH: lange drücken für 10A, kurz drücken für

Über 200AH: lange drücken für 50A, kurz drücken für

entsprechend der tatsächlichen Batteriekapazität

(Standard)

0 (Lithium-Batterie)

0 ~ 9 (Nicht-Lithium-Batterie)

0°C

(Standard)

Benutzerdefiniert: -40~0°C

Schrittweite: 5°C

peratur

mperatur

für Geräte mit 200V

t.)

zu niedrig

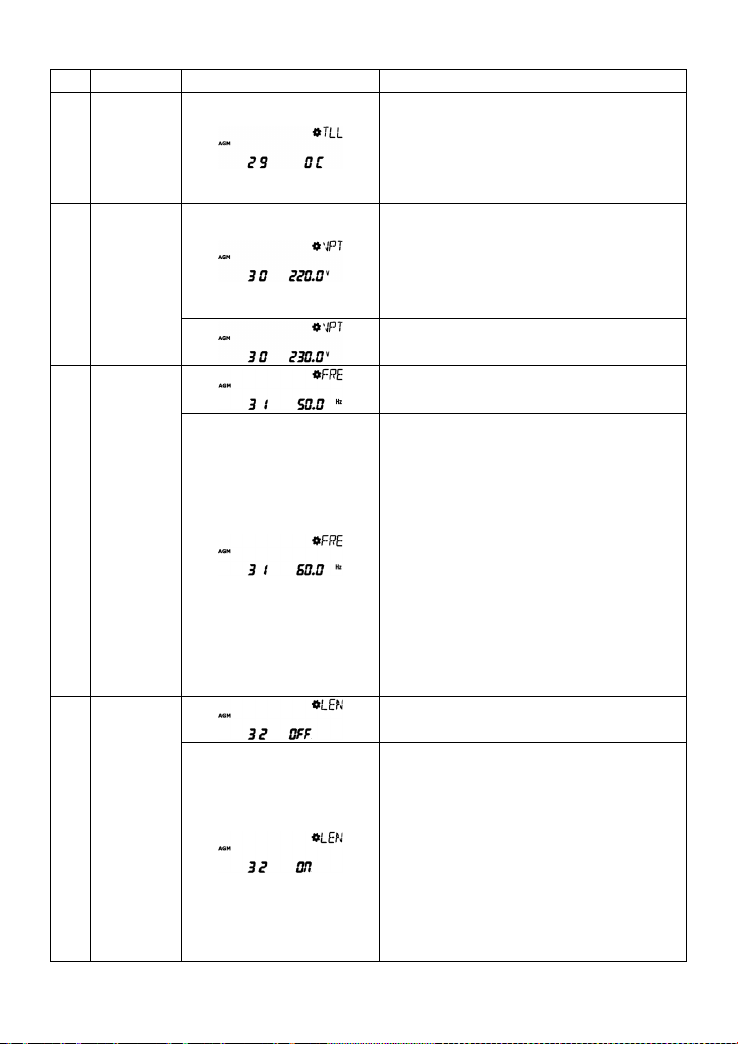

Niedrige

Temperatur

verhindert

Entladungste

Ausgangsspa

nnungspegel

0°C

(Standard)

Benutzerdefiniert: -40~0°C

Schrittweite: 5°C

220VAC (Standard)

Ausgangsspannung)

230 V Wechselstrom

Ausgangsfre

quenz

(Wenn der

Netzeingang

erkannt

wird, wird

die

Ausgangsfre

quenz

automatisch

auf die

Netzfrequen

umgeschalte

Lithium-Batt

erie-Schutz

ermöglichen

(stoppen Sie

das Laden

und

Entladen der

Lithium-Batt

erie, wenn

die

Temperatur

50 Hz (Standard)

60 H

AUS (Standard)

(Hinweis: Nach erfolgreicher Verbindung zum BMS

wird automatisch der Status ON angezeigt. )

ist)

LCNM7: 29,4 V

LCNM14: 58,8 V

LCNM7: 26,7 V

LCNM14: 53,4 V

LCNM7: 26,2 V

LCNM14: 52,4 V

Ladegrenzsp

annung

Unter

Spannungsw

arnung

Wiederverbi

ndungsspan

nung

Unter

Spannungsw

arnspannung

AGM (Standard)/GEL/FLD: 30,0 V

LFP8: 28,5 V

AGM (Standard)/GEL/FLD: 60,0

LFP15: 53,5 V

LFP16: 57,0 V

AGM(Standard)/GEL/FLD: 24,4 V

LFP8: 26,2 V

AGM(Standard)/GEL/FLD: 48,8

LFP15: 49,2 V

LFP16: 52,4 V

AGM(Standard)/GEL/FLD: 24,0 V

LFP8: 25,7 V

AGM(Standard)/GEL/FLD: 48,0

LFP15: 48,2 V

LFP16: 51,4 V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite:

lange drücken für 1V, kurze drücken für 0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite:

lange drücken für 1V, kurz drücken für 0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite:

lange drücken für 1V, kurz drücken für 0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite:

lange drücken für 1V, kurz drücken für 0,1V

Benutzerdefiniert für das 24V-System: 21,6 ~ 32,0 V

Schrittweite:

lange drücken für 1V, kurz drücken für 0,1V

Benutzerdefiniert für das 48V-System: 43,2 ~ 64,0 V

Schrittweite:

lange drücken für 1V, kurz drücken für 0,1V

3.7.

0(Standard)

Hi wechselt

BME an.

HINWEIS: Detailversion bezieht sich auf die

eigentliche Anzeige.

Versorgungs

spannung

über

Spannung

Trennspannu

Niederspann

ungs-Trenns

pannung des

Versorgungs

unternehme

Begrenzung

des

Batterieentla

destroms

Weitere

Information

en finden

Sie in

Abschnitt

Protokolltyp

der

Lithiumbatte

rie

264,

0V (Standard)

Benutzerdefiniert: 220 VAC ~ 290 VAC

Schrittweite:

lange drücken für 10V, kurz drücken für 1V

176.

0V (Standard)

Benutzerdefiniert: 90VAC~190VAC

Schrittweite:

lange drücken für 10V, kurz drücken für 1V

24/3000/100/80: 300A (Standard)

IC-

Benutzerdefiniert: 10 ~ 300A

IC-48/5000/80/60: 250A (Standard)

Benutzerdefiniert:10~250A

Schrittweite:

Lange drücken für 10A, kurz drücken für 1A

Standard)

Benutzer definieren:1~10

HINWEIS: Siehe

Lithiumbatterie-BMS-Schnittstelle von Kapitel 1

(

BMS

aktivieren

Software-Ver

sion

 Normale BMS-Kommunikation: Das BMS steuert

die UP-Hi-Ladung und -Entladung.



Fehler BMS comm.: Die UPautomatisch in den No-Battery-Modus und zeigt

U-1.0(Standard)

Es kann nicht geändert werden.

3.6 Batteriespannung Kundenspezifische Logik.

Für die oben genannten Punkte7-16 und 33-36 befolgen Sie bitte die folgenden Regeln strikt.

1) Im 24V-Eingangsspannungssystem müssen die folgenden Regeln befolgt werden, wenn die

Parameterwerte im Benutzerbatterietyp für eine Blei-Säure-Batterie geändert werden.

A. Überspannung Trennspannung ≥ Überspannung Wiederanschlussspannung + 0,5 V

B. Überspannung Trennspannung > Ladegrenzspannung ≥ Ladespannung ≥ Ladespannung erhöhen ≥

Ladeerhaltungsspannung > Boost Wiederverbindung Ladespannung

C. Niederspannung Wiederanschlussspannung ≥ Niederspannung Trennspannung + 0,5 V

D. Niederspannung Wiederanschlussspannung > Niederspannung Trennspannung ≥ Entladegrenzspannung

(21,2 V)

E. Unter Spannungswarnung Wiederverbindung Spannung-0,5 V ≥ Unterspannungswarnspannung ≥

Entladegrenzspannung (21,2 V)

F. Boost Reconnect Ladespannung > Niederspannung Trennspannung

Im 48V-Eingangsspannungssystem müssen die folgenden Regeln befolgt werden, wenn die

Parameterwerte im Benutzerbatterietyp für eine Blei-Säure-Batterie geändert werden.

A. Überspannung Trennspannung ≥ Überspannung Wiederanschlussspannung + 1V

B. Überspannung Trennspannung > Ladegrenzspannung ≥ Ladespannung ≥ Ladespannung erhöhen ≥

Ladeerhaltungsspannung > Boost Wiederverbindung Ladespannung

C. Niederspannung Wiederanschlussspannung ≥ Niederspannung Trennspannung + 1V

D. Niederspannung Wiederanschlussspannung > Niederspannung Trennspannung ≥ Entladegrenzspannung

(42,4 V)

E. Unter Spannungswarnung Wiederverbindung Spannung-1V ≥ Unterspannungswarnung Spannung ≥

Entladegrenzspannung (42,4 V)

F. Boost Reconnect Ladespannung > Niederspannung Trennspannung

Im 24V Eingangsspannungssystem müssen die folgenden Regeln befolgt werden, wenn die

Parameterwerte im Benutzerbatterietyp für eine Lithiumbatterie geändert werden.

A. Überspannung Trennspannung ≥ Überspannung Wiederanschlussspannung + 0,5 V

B. Überspannung Trennspannung > Überspannung Wiederanschlussspannung = Ladegrenzspannung ≥

Ladespannung ausgleichen = Ladespannung erhöhen ≥ Float Ladespannung > Boost Reconnect

Ladespannung

C. Unterspannung Wiederanschlussspannung ≥ Unterspannung Trennspannung + 0,5 V

D. Unterspannung Wiederanschlussspannung > Unterspannung-Trennspannung ≥ Entladegrenzspannung (21,2

E. Unterspannungswarnung Wiederverbindungsspannung -0,5 V ≥ Unterspannungs-Warnspannung ≥

Entladegrenzspannung (21,2 V)

F. Boost Reconnect Ladespannung > Niederspannung Reconnect Spannung

Im 48V Eingangsspannungssystem müssen die folgenden Regeln befolgt werden, wenn die

4) Parameterwerte im Benutzerbatterietyp für eine Lithiumbatterie geändert werden.

A. Überspannung Trennspannung ≥ Überspannung Wiederanschlussspannung + 1V

B. Überspannung Trennspannung>Überspannung Wiederanschlussspannung = Ladegrenzspannung ≥

Ladespannung ausgleichen = Ladespannung erhöhen ≥ Float Ladespannung>Boost Reconnect Ladespannung

C. Niederspannung Wiederanschlussspannung ≥ Unterspannung Trennspannung + 1V

D. Niederspannung Wiederanschlussspannung > Unterspannung Trennspannung ≥ Entladeschlussspannung

(42,4 V)

E. Unterspannungswarnung Wiederverbindung Spannung-1V ≥ Unterspannungswarnung Spannung≥

Entladeschlussspannung (42,4 V)

F. Boost Reconnect Ladespannung> Niederspannung Reconnect Spannung

Die Spannungsparameter der Lithiumbatterie müssen entsprechend den

WARNUNG

Spannungsparametern von BMS eingestellt werden.

3.7 Begrenzung des Batterieentladestroms

Die Funktion eignet sich für die strombegrenzenden Anforderungen von Lithium-Batterien.

Abkürzung:

Batteriespannung

BAT

Ausgangsspannung des Wechselrichters

OUT

Tatsächlicher Batteriestrom

BVT

UMI Niederspannungs-Trennspannung des Versorgungsunternehmens

BDC Batterieentladestrom-Grenzwert (Einstellwert)

BDC - MAX Max. Grenzwert für Batterieentladungsstrom

V-I-Kurve:

Wenn der V

≤ UMI oder I

OUT

≥ BDC+5A ist, wird der Wechselrichter ausgeschaltet. Wenn das

BAT

Versorgungsunternehmen angeschlossen ist, versorgt es die Last mit Strom.

4 Schutzvorkehrungen

Nein.

Schutz

Anweisung

Generators überschreitet,

nicht überschreitet. Andernfalls kann der Wechselrichter/das Ladegerät beschädigt

werden.

den regulären Betrieb wieder aufzunehmen.

Rückstrom

g AC-IN

Laden / Entladen der Netzversorgung gestoppt.

Spannung

sinkt.

Fehlverdrahtung korrigiert wurde.

Batterieschäden aufgrund von Überladung zu vermeiden.

Überentladung zu vermeiden.

abgeschaltet. Die Ausgabe wird dann nach einer Verzögerung automatisch

Wechselrichter / das Ladegerät neu, um die Arbeit wieder aufzunehmen.

Überlasten

Leistungsfaktor Überlast

1.3

1.5

Wenn der Ladestrom der PV-Anlage ihren Nennstrom überschreitet, wird sie mit dem

Nennstrom geladen.

PV-Grenzstro

HINWEIS: Wenn der Ladestrom den Nennstrom des PV-

stellen Sie sicher, dass die PV-Leerlaufspannung die "maximale PV-Leerlaufspannung"

2 PV-Verpolung

Nacht

Überspannun

Versorgungse

ingang unter

Utility-Eingan

g über Strom

Verpolung

der Batterie

Batterie-Über

spannung

Batterie

entladen

Kurzschluss

des

Lastausgangs

Schützen Sie vollständig vor PV-Verpolung, korrigieren Sie die Kabelverbindung, um

Verhindert, dass sich die Batterie nachts durch das PV-Modul entlädt.

Wenn im 220V / 230VAC-System die Netzspannung 264 V überschreitet, wird das

Wenn im 220V / 230VAC-System die Netzspannung weniger als 176 V beträgt, wird

das Laden / Entladen des Versorgungsunternehmens gestoppt.

Utility-Eingangsstrom höher als ein angegebener Wert, das Gerät geht automatisch in

den Schutzmodus. Drücken Sie die Überstromschutzvorrichtung, um die Arbeit

fortzusetzen, wenn der Eingangsstrom des Dienstprogramms auf den erwarteten Wert

Wenn die PV-Anlage und das Versorgungsunternehmen nicht mit dem Wechselrichter

/ Ladegerät verbunden sind, beschädigt die umgekehrte Polarität der Batterie den

Wechselrichter / das Ladegerät nicht. Es wird wieder normal laufen, nachdem die

Wenn die Batteriespannung den Überspannungstrennungsspannungspunkt erreicht,

stoppt der Wechselrichter / das Ladegerät das Aufladen der Batterie, um

Wenn die Batteriespannung den LVD-Punkt erreicht, stoppt der Wechselrichter / das

Ladegerät automatisch die Entladung der Batterie, um Batterieschäden durch

Wenn ein Kurzschluss an der Lastausgangsklemme auftritt, wird der Ausgang sofort

wiederhergestellt (die erste Zeitverzögerung für 5s, die zweite Zeitverzögerung für 10s,

die dritte Zeitverzögerung für 15s). Wenn der Kurzschluss nach dreimaliger

Verzögerung bestehen bleibt, beseitigen Sie den Fehler und starten Sie dann den

Fortdauer

10sec

5sec

Zeitverzögerung für 10s, die dritte

Zeitverzögerung für 15s

Überhitzung

des

Wechselricht

ers/Ladegerät

Die erste Zeitverzögerung für 5s, die zweite

Dreimal wiederherstellen

Der Wechselrichter/Ladegerät stoppt das Laden/Entladen, wenn die Innentemperatur

zu hoch ist, und wird wieder aufgenommen.

Laden/Entladen, wenn die Temperatur wieder normal ist.

5 Fehlerbehebung

blinken des

5.1 Referenz zu Fehlern

Fehler

Code

Fehler

Batterie Niederspannung Blinken -- -- --

Batterie-Überspannung Blinken

Batterie überentladen Blinken -- -- --

Zelle über Spannung Blinken -- -- --

Zelle Niederspannung Blinken -- -- --

Niedrige Zelltemperatur Blinken -- -- --

Zelle über Temperatur Blinken -- -- --

eitere Fehler des

Batteriemanagementsyste

Batterieladewarnung oder

-schutz

Hardware über Spannung -- -- -- --

Bus-über-Spannung -- -- -- --

Bus unter Spannung -- -- -- --

ühlkörper über

Temperatur

Batterie niedrige

Temperatur

Alarm bei

Kommunikationsfehlern

PV über Strom -- -- -- --

PV-Spannung abnormal -- -- -- --

PV-Leistung niedrig -- -- -- --

PV über Temperatur -- -- -- --

Versorgungsunternehmen

Niederspannung

Batterierahm

en blinkt

Blinken

Indikator Summer

-- -- --

Schnelles

-- --

Fehler

Indikator

Dienstprogra

mms

Schnelles

Nutzen über Spannung --

Netzfrequenz abnormal --

Ausgangsspannung

abnormal

Ausgangskurzschluss --

Ausgangsüberlastung --

PV-Überspannung --

blinken des

Dienstprogra

mms

Schnelles

blinken des

Dienstprogra

mms

Wechselrichte

r schnell

blinkend

Wechselrichte

r schnell

blinkend

Wechselrichte

r schnell

blinkend

PV-Ladung

schnell

blinkend

Alarm Auf Solid

5.2 Lösungen

Fehler Lösungen

Batterie-Überspannung Prüfen Sie, ob die Batteriespannung zu hoch ist und trennen Sie die PV-Module.

Warten, bis die Batteriespannung auf oder über dem LVR-Punkt

Batterie überentladen

Überhitzung der

Batterie

Überhitzung des

Geräts

Ausgangsüberlastung

Ausgangskurzschluss (1) Überprüfen Sie sorgfältig die Lastverbindung, beseitigen Sie den Fehler.

(Unterspannungs-Wiederverbindungsspannung) fortgesetzt wird, oder Ändern

der Stromversorgungsmethode.

Wenn die Batterietemperatur auf die Überhitzungsrückgewinnungstemperatur

oder niedriger sinkt, wird der Wechselrichter / das Ladegerät wieder in Betrieb

genommen.

Wenn die Gerätetemperatur auf die Überhitzungsrückgewinnungstemperatur

oder niedriger sinkt, wird der Wechselrichter / das Ladegerät wieder in Betrieb

genommen.

(1) Bitte reduzieren Sie die Anzahl der AC-Lasten.

(2) Starten Sie das Gerät neu, um den Lastausgang wiederherzustellen.

6 Instandhaltung

entsprechenden Inspektionen und Vorgänge.

1) Die folgenden Inspektionen und Wartungsaufgaben werden mindestens zweimal pro Jahr für die beste Leistung empfohlen.

 Stellen Sie sicher, dass der IC fest in einer sauberen und trockenen Umgebung installiert ist.

tellen Sie sicher, dass der Luftstrom um den IC nicht blockiert wird. Beseitigen Sie Schmutz und Fragmente

 S

auf dem Heizkörper.

 Überprüfen Sie alle blanken Drähte, um sicherzustellen, dass die Isolierung nicht durch Sonneneinstrahlung,

Reibungsverschleiß, Trockenheit, Insekten oder Ratten usw. beschädigt ist. Reparieren oder ersetzen Sie einige Drähte, falls erforderlich.

 Ziehen Sie alle Anschlüsse fest. Prüfen Sie auf lose, gebrochene oder verbrannte Drahtverbindungen.

 P

rüfen und bestätigen Sie, dass die LED- oder LCD-Anzeige mit dem tatsächlichen Betrieb übereinstimmt. Achten Sie auf eventuelle Fehlersuch- oder Fehleranzeigen. Ergreifen Sie dann die erforderlichen Abhilfemaßnahmen.

 Vergewissern Sie sich, dass alle Systemkomponenten fest und korrekt miteinander verbunden sind.

ergewissern Sie sich, dass alle Klemmen keine Korrosion, keine beschädigte Isolierung, keine hohe

 V

Temperatur oder kein verbrannte/verfärbte Zeichen aufweisen. Ziehen Sie dann die Anschlussschrauben auf das vorgeschlagene Drehmoment an.

berprüfen Sie auf Schmutz, nistende Insekten und Korrosion. Falls dies der Fall ist, beseitigen Sie es

 Ü

rechtzeitig.

 Überprüfen und bestätigen Sie, dass der Blitzableiter in gutem Zustand ist. Ersetzen Sie ihn rechtzeitig durch

einen neuen, um eine Beschädigung des IC und sogar anderer Geräte zu vermeiden.

Gefahr eines elektrischen Schlags! Stellen Sie sicher, dass vor den oben genannten

WARNUNG

Vorgängen die gesamte Stromversorgung ausgeschaltet ist, und befolgen Sie dann die

7 Leistungsbeschreibung

Artikel

IC-24/3000/100/80

IC-48/5000/80/60

Nennspannung der Batterie

24VDC

48VDC

Batterie-Eingangsspannung

21,6 ~ 32VDC

43,2 ~ 64VDC

Max. Akkuladestrom

100A

80A

Inverter-Ausgang

Ausgangsleistung

Spitzenleistung (3S)

Ausgangsfrequenz

50/60±0,2%

Ausgangswelle

Reine Sinuswelle

Lastleistungsfaktor

0,2-1 (Lastleistung ≤ kontinuierliche Ausgangsleistung)

Verzerrung THD

THD≤3% (Ohm’sche Belastung)

Nennleistungseffizienz

Max. Ausgangseffizienz

93%

10ms (Umschalten von Netzbetrieb zu Inverter-Betrieb), 15ms (Umschalten vom Inverter-Ausgang zur Netzversorgung)

Laden von Versorgungsunternehmen

Eingangsspannung des

Kontinuierliche

Ausgangsspannungsbereic

80%

Max.

Schaltzeit

Versorgungsunternehmen

3000 W 6000 W

92% 92%

91% 91%

220VAC (-6% ~ + 3%); 230VAC (-10% ~ + 3%)

176VAC ~ 264VAC (Standard

5000 W 8000 W

Eingangsfrequenz des

Versorgungsunternehmen

Max. Netzladestrom

80A

60A

Solares Laden

440 V

MPPT-Spannungsbereich

80 ~ 350V

120 ~ 400V

4000 W

(Hinweis: Für die Kurve von Max. PV-Eingangsleistung vs. PV-Leerlaufspannung siehe Kapitel Anhang 1 für Details.)

Max. PV-Ladeleistung

2875 W

4000 W

Max. PV-Ladestrom

100A

80A

Ladespannung ausgleichen

29.2V (AGM-Standard)

58,4 V (AGM-Standard)

Ladespannung erhöhen

28,8 V (AGM-Standard)

57,6 V (AGM-Standard)

Float-Ladespannung

27,6 V (AGM-Standard)

55,2 V (AGM-Standard)

Trennspannung

Tracking-Effizienz

≥99,5%

Temp. kompensieren Koeffizient

Allgemein

Spitzenstrom

60A

95A

<1,8A

<1,2A

(ohne PV- und Netzanschluss, Lastausgang eingeschaltet)

<1,2A

<0,7A

(ohne PV- und Netzanschluss, Lastausgang ausgeschaltet)

Mechanische Parameter

Abmessung (H x B x T)

642,5x381,6x149 mm

40 bis 65 Hz



450V

Max. PV-Leerlaufspannung

Max. PV-Eingangsleistung

Niederspannung

Leerlaufverbrauch

Standby-Strom

, 395V

21,6 V (AGM-Standard) 43,2 V (AGM-Standard)

500 V

-3mV/°C/2V (Standard)

Montagegröße

620 * 300mm

Größe der Montagebohrung

Φ10 mm

Nettogewicht

19 kg

Anlage

Schutzart IP30

Relative Luftfeuchtigkeit

< 95% (N.C.)

Umgebungstemperatur

-20°C~50°C

Lagertemperatur

-25°C~60°C

Höhe

5000 m (Wenn die Höhe überschreitet 1000 Meter, wir die Nennleistung reduziert nach IEC62040.)

Bei minimaler Betriebsumgebungstemperatur Bei 25°C Umgebungstemperatur

mgebungsparameter

＜

Φ10 mm

Anlage 1 PV-Leerlaufspannung VS Eingangsleistung

Min.

Max.

stung

450V (Bei minimaler Temperatur)

395V (25°C)

Detaillierte PV-Leerlaufspannung und max. PV-Eingangsleistung wird wie folgt dargestellt:

Modell

IC-24/3000/100/80 80 V

IC-48/5000/80/60 120 V

 IC-24/3000/100/80

 IC-48/5000/80/60

PV-Betriebsspannu

Max. PV-Leerlaufspannung

500V (Bei minimaler Temperatur)

440V (25°C)

PV-Eingangslei

4000 W

Anhang 2 Haftungsausschluss

Die Garantie gilt nicht für die folgenden Bedingungen:

 Schäden entstehen durch unsachgemäßen Gebrauch oder eine ungeeignete Umgebung.

 Laststrom/Spannung/Leistung überschreitet den Grenzwert des Wechselrichters/Ladegeräts.

häden durch Überschreitung der Betriebstemperaturen im Nennbereich.

 Sc

 Lichtbögen, Brände, Explosionen und andere Unfälle werden durch die Nichtbeachtung der Aufkleber auf

dem Wechselrichter/Ladegerät oder der Anweisungen im Handbuch verursacht.

 Zerlegen und reparieren Sie den Wechselrichter/das Ladegerät ohne Genehmigung.

 Der Schaden wurde durch höhere Gewalt verursacht.

häden sind während des Transports oder der Handhabung aufgetreten.

 Sc

 Fo

lgeschäden

Änderungen ohne vorherige Ankündigung! Versionsnummer: V1.0

Offgridtec GmbH

Im Gewerbepark 11 84307 Eggenfelden Deutschland

Kontakt: Tel .: +49 (0) 8721 9199400 E-Mail: info@offgridtec.com

Onlineshop: www.offgridtec.com

OFFGRIDTEC OFF 1-01-013705, OFF 1-01-013700 Instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sicherheitshinweise

1 Allgemeines

1.1 Überblick

1.2 Erklärung des Gerätes

1.3 Anschlussplan

2 Einbauanleitung

2.1 Allgemeine Installationshinweise

2.2 Vor der Installation

2.2.1 Überprüfen Sie die Packliste

2.2.2 Vorbereiten von Modulen

2.3 Bestimmen der Installationsposition

2.4 Installieren Sie den Wechselrichter/das Ladegerät

2.5 Verdrahtung

2.6 Betrieb des Wechselrichters/Ladegeräts

3 Schnittstelle

3.1 Indikator

3.3 LCD

3.4 Betriebsart

3.4.1 Abkürzung

Szenario A: Sowohl PV als auch AC-IN sind nicht verfügbar.

Szenario C: Sowohl PV als auch Netzversorgung sind verfügbar.

Szenario D: PV-Leistung ist nicht verfügbar, und das Dienstprogramm ist verfügbar.

3.4.3 Kein Batteriemodus

3.5 Einstellungen

3.7 Begrenzung des Batterieentladestroms

4 Schutzvorkehrungen

5 Fehlerbehebung

5.1 Referenz zu Fehlern

5.2 Lösungen

6 Instandhaltung

7 Leistungsbeschreibung

Anlage 1 PV-Leerlaufspannung VS Eingangsleistung

Anhang 2 Haftungsausschluss
