Odys CONCEPT User manual [de]
ODYS CONCEPT
Inhaltsverzeichnis
1 Wichtige Sicherheitshinweise................................................................. 3
2 Montage – Demontage........................................................................... 6
2.1 Standfußmontage.....................................................................................6
2.2 Wandmontage..........................................................................................7
3 Bedienelemente und Anschlüsse........................................................... 8
3.1 Vorderansicht / Seitenansicht...................................................................8
3.2 Anschlüsse auf der Rückseite...................................................................9
3.3 Funktionen der Fernbedienung...............................................................10
4 Anschlüsse........................................................................................... 12
4.1 Anschluss eines USB Mediums zur Medienwiedergabe.........................13
4.2 Anschluss an den PC .............................................................................15
4.3 Antennenanschluss ................................................................................16
5 Auswahl der Eingangsquelle................................................................ 17
6 Erstinstallation...................................................................................... 18

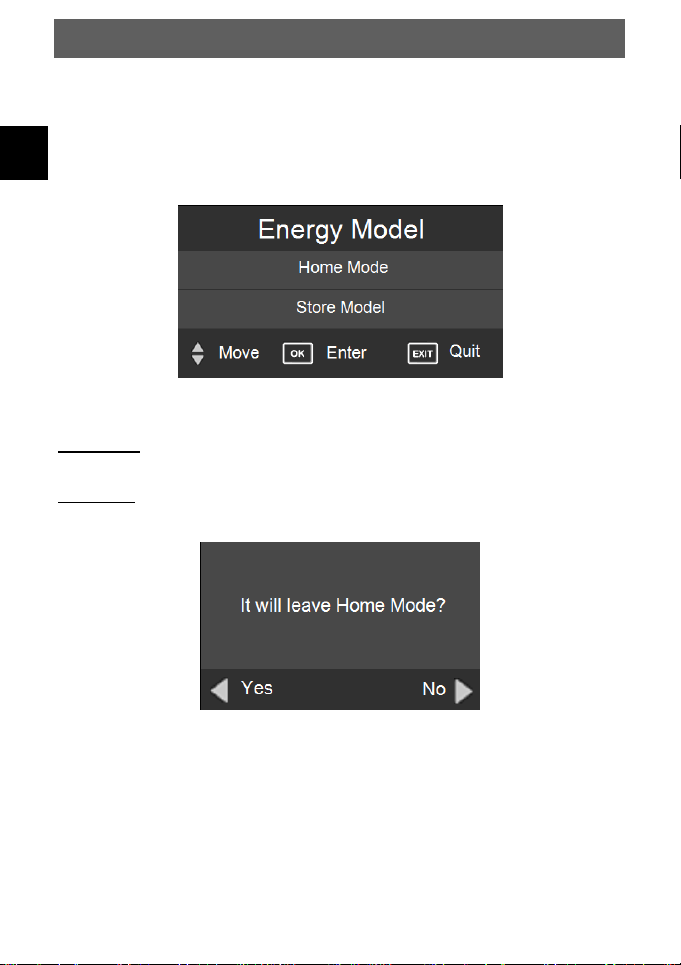

6.1 Mode Auswahl........................................................................................18

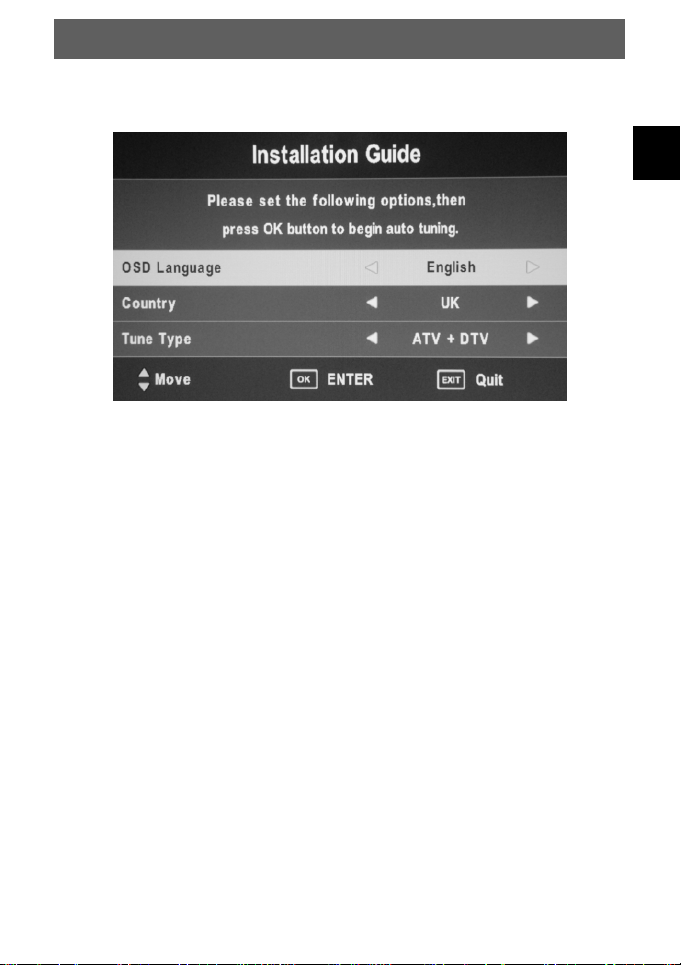

6.2 Installationsführer (DVB-T, ATV) ............................................................19
7 TV Bedienungshinweise und Systemeinstellungen.............................. 20
7.1 Menü Kanal ............................................................................................20
7.1.1 Automatische Sendersuche .............................................................20
7.1.2 Manuelle Sendersuche ....................................................................21
7.1.3 Programme bearbeiten: ...................................................................22
7.1.4
Signalinformation .............................................................................22
7.1.5 Software Update ..............................................................................22
7.1.6 PVR (Aufnahme Funktionen) ...........................................................23

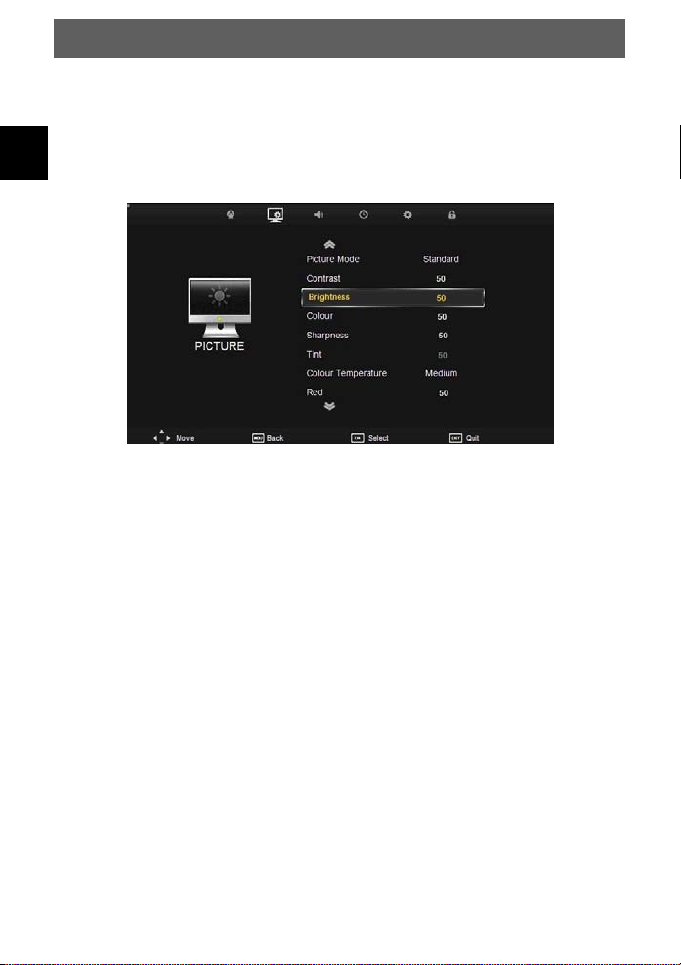

7.2 Menü Bild ...............................................................................................24

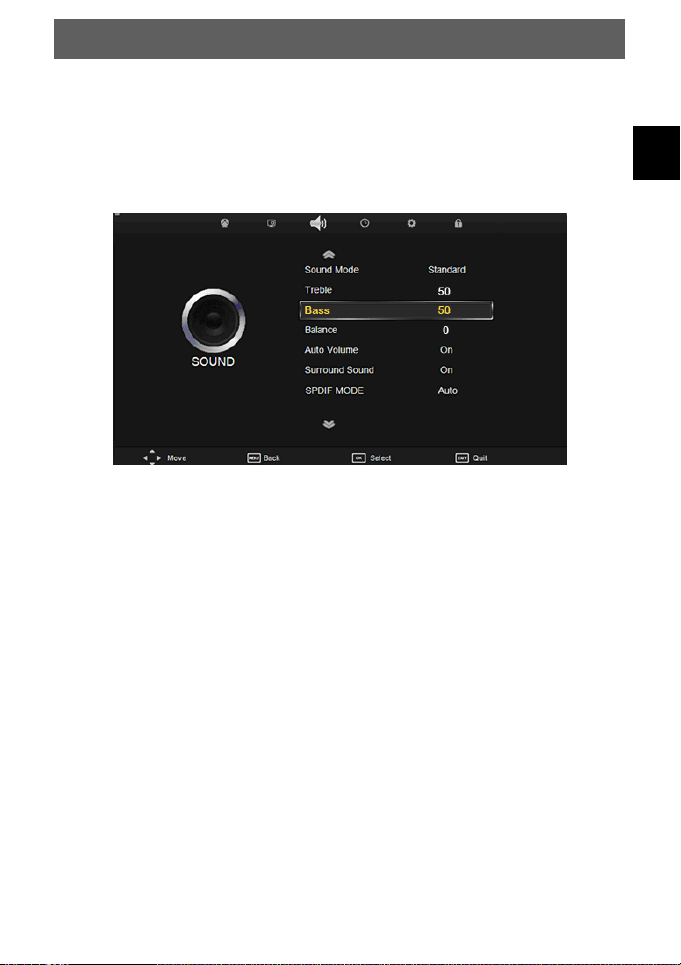

7.3 Menü Ton ...............................................................................................25
7.4 Menü Zeit ...............................................................................................26

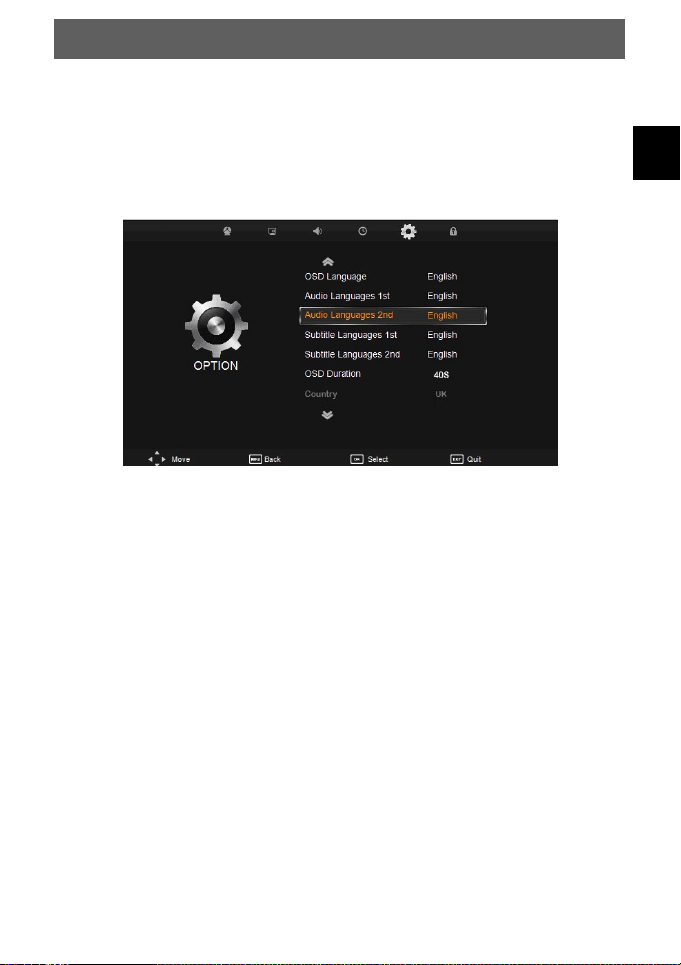

7.5 Menü Funktionen....................................................................................27

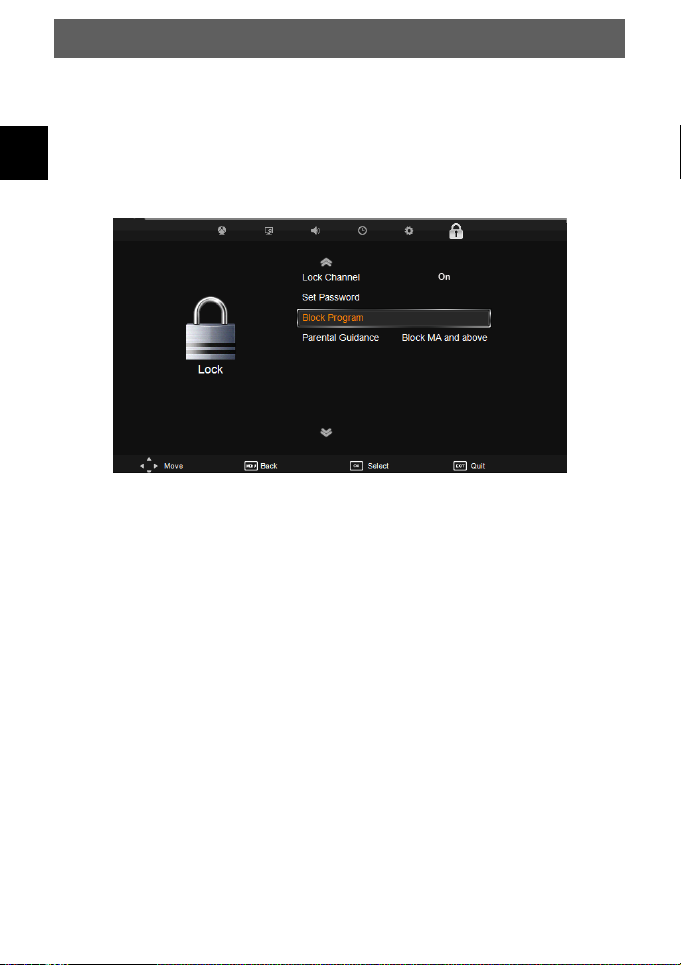

7.6 Menü Sperre...........................................................................................28
8 Allgemeine Funktionen......................................................................... 29

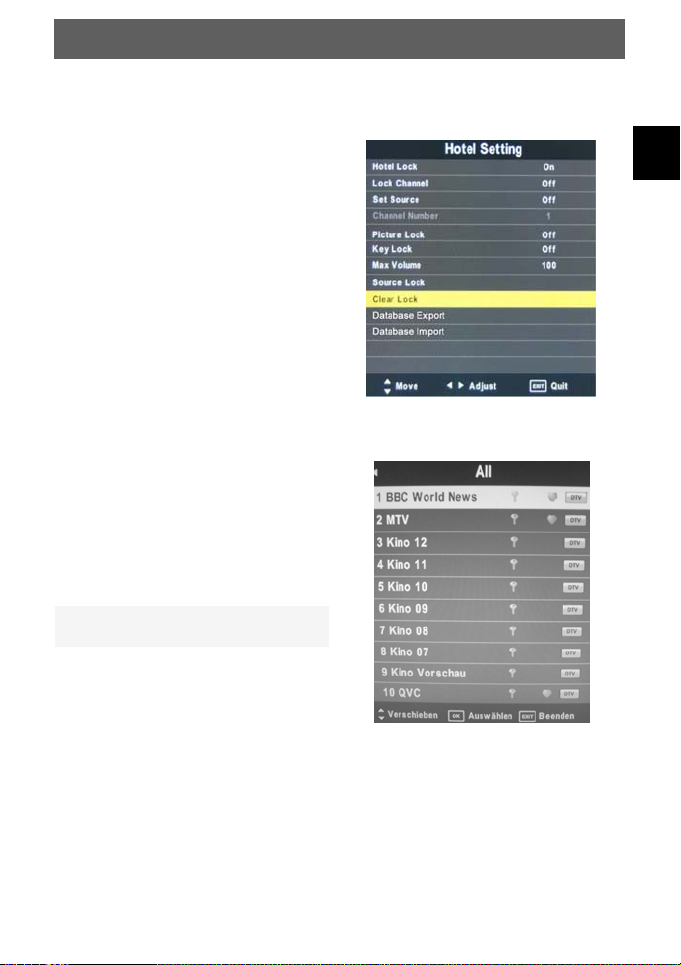

8.1 Hotel-Modus...........................................................................................29
8.2 Senderliste.............................................................................................29

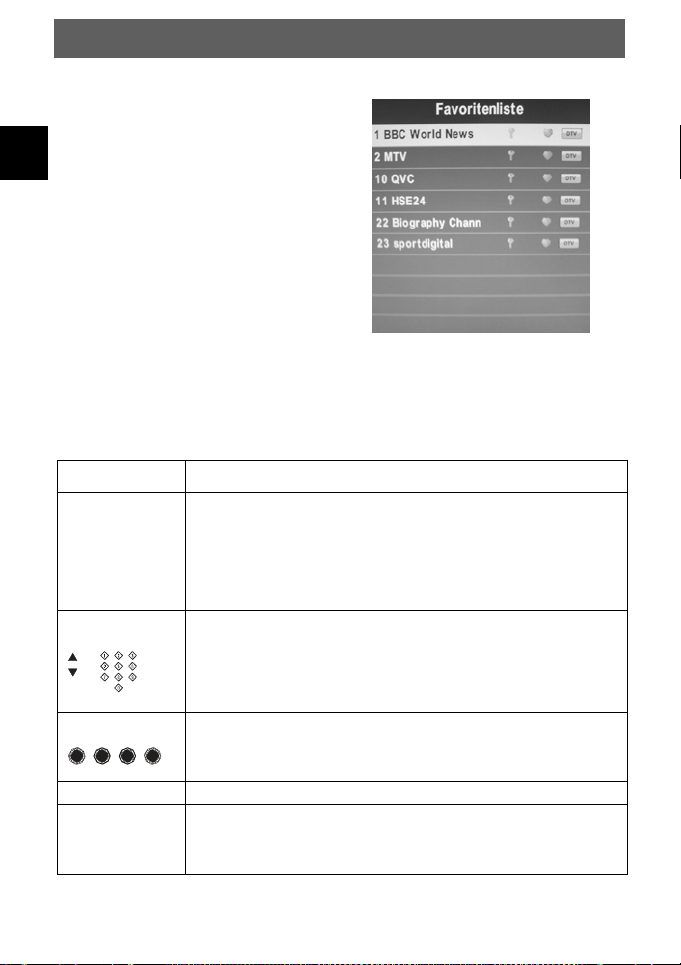

8.3 Favoriten Liste........................................................................................30
8.4 Videotext / Teletext.................................................................................30
8.5 EPG Menü (Elektronischer Programmführer). ........................................31
8.6 Programminformationen .........................................................................32
8.7 NICAM/A2.................................................................................................32
8.8 Untertitel einrichten.................................................................................32
9 DVD Wiedergabe ................................................................................. 33
9.1 Kompatible Disc-Formate.......................................................................33
9.2 Umgang mit Discs ..................................................................................34
9.3 Wiedergabe-Betrieb................................................................................35
DE
1
ODYS CONCEPT
9.3.1 Inbetriebnahme................................................................................35

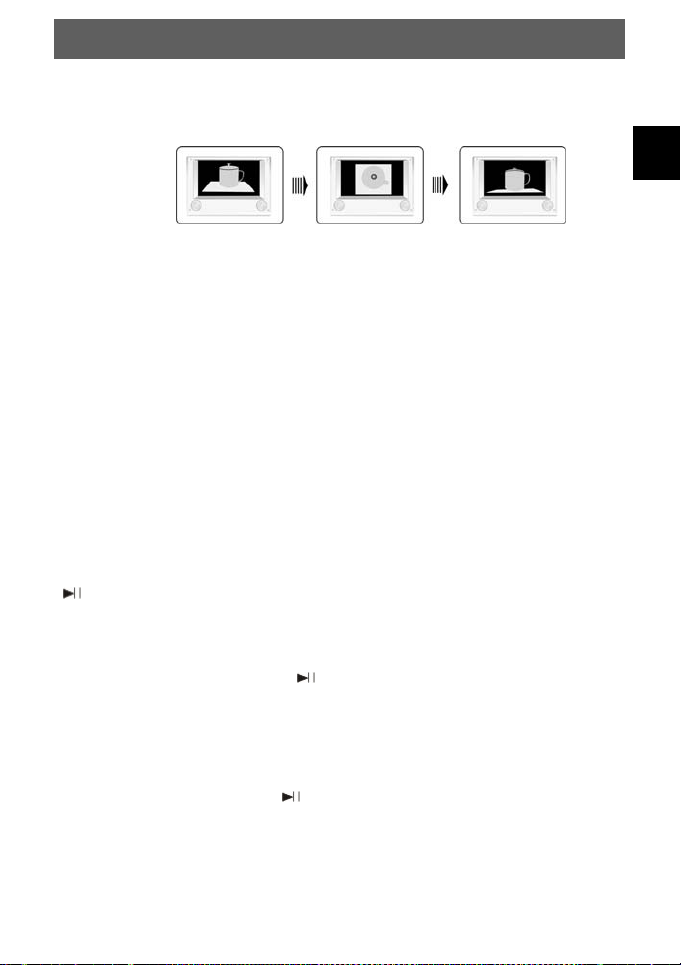

9.3.2 DVD-Wiedergabe.............................................................................37
DE
9.3.3 CD-Wiedergabe (Audio, MP3, VCD, SVCD) ....................................39
9.3.4 Picture CD-Wiedergabe ...................................................................41
9.4 DVD Systemeinstellungen......................................................................44

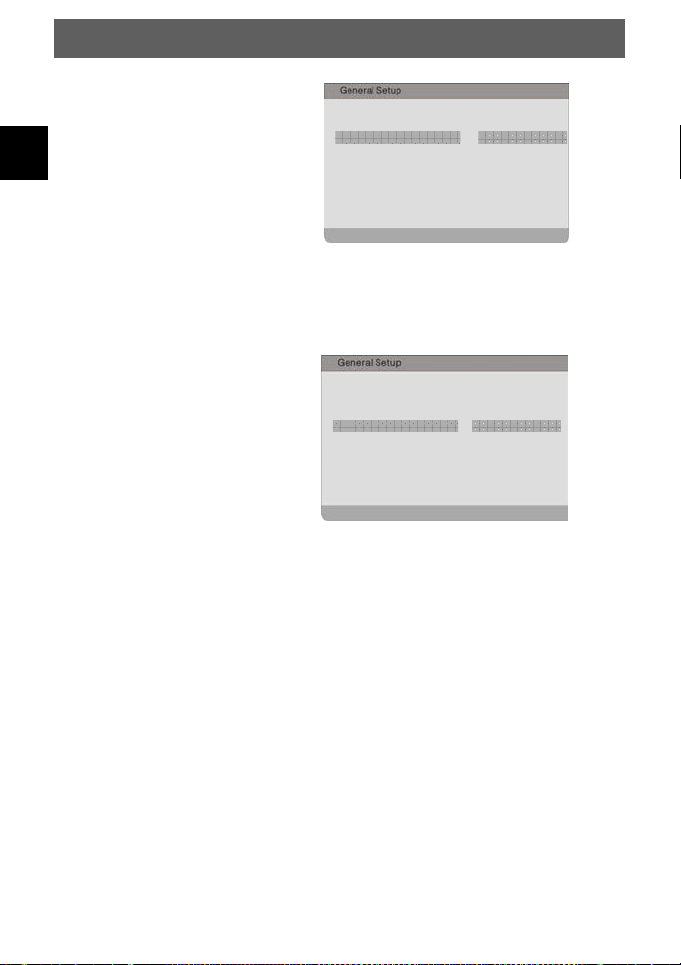

9.4.1 General Setup..................................................................................45
9.4.2 Audio Setup .....................................................................................47

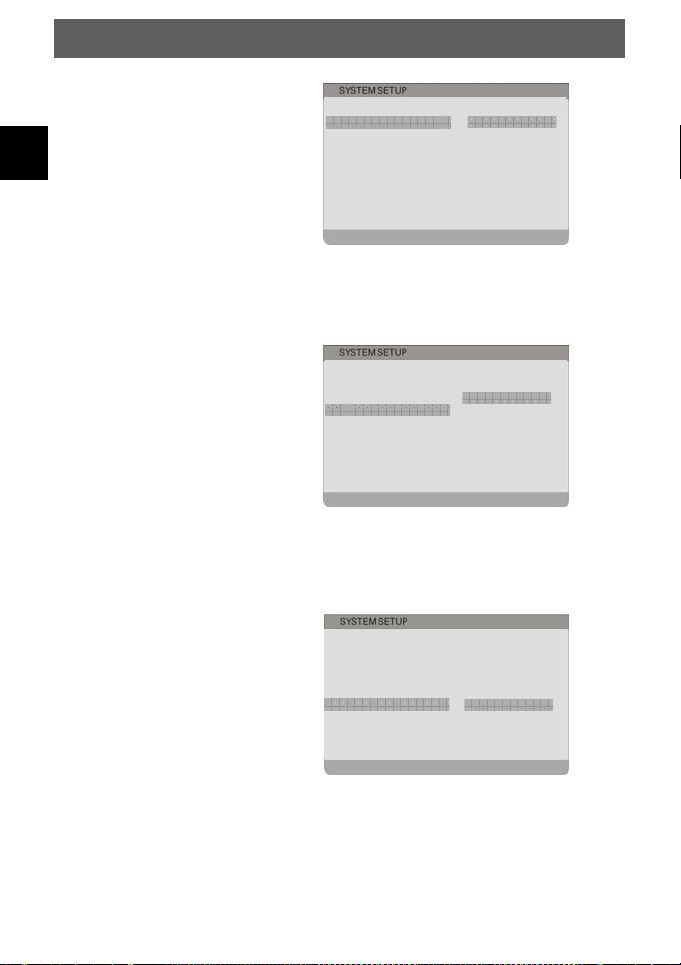

9.4.3 System Setup...................................................................................47

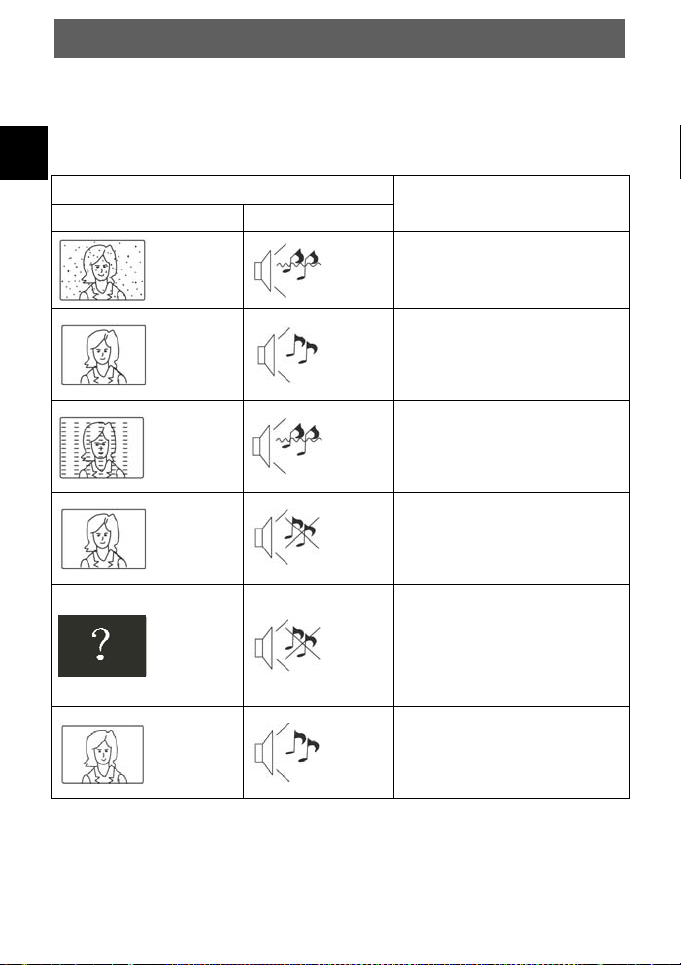

10 Störungserkennung.............................................................................. 50
11 Spezifikationen..................................................................................... 52
12 Glossar................................................................................................. 53
13 Garantiebedingungen........................................................................... 54
2
ODYS CONCEPT
1 Wichtige Sicherheitshinweise
1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der
Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern,
Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie
insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich
an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn
beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das
Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät
nicht richtig funktioniert oder heruntergefallen ist.
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose
muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen
noch Feuchtigkeit aus.
WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und
dergleichen aus.
DE
Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu
Stromschlag führen kann.
Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und
Wartungsanleitungen hin.
Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie
ausschließlich Original-Ersatzteile.
3
DE
Warnung
Achtung
ODYS CONCEPT
In diesem Gerät sind Hochspannungsteile eingebaut. Entfernen Sie
nicht das Gehäuse auf der Rückseite. Überlassen Sie Reparaturen
dem qualifizierten Servicepersonal.
Um Feuer oder elektrischen Spannungen vorzubeugen setzen Sie
das Gerät nie Regen oder Feuchtigkeit aus.
Werfen Sie keine Gegenstände gegen das Gerät, ins Gehäuse
oder in andere Öffnungen des Gerätes. Spritzen Sie keine
Flüssigkeiten gegen das Gerät.
Verdecken Sie nicht die Ventilatoren an der Rückwand des
Monitors. Ausreichende Belüftung ist erforderlich, um
Beschädigungen der elektrischen Bestandteile zu verhindern
Klemmen Sie das Stromkabel nicht unter den Fernseher.
Stellen Sie sich nicht auf das Gerät und lehnen Sie sich nicht daran
an und stoßen Sie das Gerät nicht. Sie sollten besonders bei Kinder
darauf achten. Das Gerät kann stark beschädigt werden wenn es
runter fällt.
Stellen Sie ihren Fernseher nicht auf unstabilen Untergrund. Das
gerät kann stark beschädigt werden, wenn es runter fällt.
Wenn Sie das Gerät für längere Zeit nicht nutzen entfernen Sie den
AC-Stecker von der Steckdose.
Soll der Fernseher in einen Schrank oder in eine ähnliche
Einfassung platziert werden müssen die minimalen Abstände
eingehalten werden. Hitzeansammlungen können die Lebenszeit
des Produktes beschränken und gefährlich werden.
4
ODYS CONCEPT
Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der
Gebrauchsanleitung oder auf der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie
bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
Entsorgungshinweis
Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll. Bringen
Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden
Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind
Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder
nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“.
Support
URL: http://www.odys.de
Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres
Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die
FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst support@odys.de.
Richtige Benutzung
Der Empfänger ist für den Empfang und zum Betrachten unverschlüsselter und verschlüsselter digitaler
DVB-T und analoger Kabelfernsehsender für den privaten Gebrauch bestimmt. Er ist ausschließlich für
diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller in
dieser Bedienungsanleitung enthaltenen Informationen, insbesondere der Sicherheitshinweise. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen. Darüber hinaus führt dies unmittelbar zum Verlust der Garantie. Der Hersteller
übernimmt keine Haftung für Schäden durch unsachgemäßen Gebrauch.
DE
5
ODYS CONCEPT
2 Montage – Demontage
2.1 Standfußmontage
DE
Fixieren Sie den Standfuß mit den 2 beiliegenden Halterungsschrauben.
Verbinden Sie den Standfuß mit den 2 Schrauben am Gerät.
6
2.2 Wandmontage
ODYS CONCEPT
Befestigen Sie Ihre Wandhalterung an den dafür vorgesehenen Gewinden auf
der Rückseite des Odys Ecco. Vesa 100 Standard.
DE
7
ODYS CONCEPT
3 Bedienelemente und Anschlüsse
3.1 Vorderansicht / Seitenansicht
DE
1: Fernbedienungssensor.
2: Statusanzeige:
grün = Eingeschaltet
Rot = STAND-BY
1. Source Eingangsquelle wählen.
2. MENU Anzeigen des Systemmenüs.
3. CH+/CH-
Im TV-Modus können Sie CH+ oder CHdrücken, um die Kanäle zu wechseln. Im
Menü können Sie mit den Tasten CH+
oder CH- Menüpunkte auswählen.
4. VOL+/VOL-
Regeln der Lautstärke. Im Menü stellen
Sie den Punkt ein, den Sie ausgewählt
haben.
5. Play/Pause im DVD Modus
6. DVD auswerfen (Nur im DVD Modus)
7.
POWER
8
ODYS CONCEPT
3.2 Anschlüsse auf der Rückseite
1. 12V Netzanschluss
2. USB Eingang
3. HDMI Eingang
4. VGA Eingang
5. PC Audio Eingang
6. Scart Eingang
7. Kopfhöreranschluss
8. koaxial
9. YPbPr Video Eingang
10. AV Eingang
11. TV Antennen Eingang (ATV+DTV+Kabel)
DE
9
ODYS CONCEPT
3.3 Funktionen der Fernbedienung
DE
MENU: Hauptmenü der DVD aufrufen
TITLE: Titelmenü der DVD aufrufen.
10
1. POWER: Ein / Stand-By
2. MUTE: Ton ein/aus
3. EPG: Anzeigen von Programminformationen des laufenden
Programms und der nachfolgenden Sendungen.
4. REP: Repeat-Modus
5. REC.LIST: Rekord Liste.
6. EJECT: DVD auswerfen (Nur im DVD Modus verfügbar)
7. CH.LIST: Programmliste
8. SUBTITLE: zum Anzeigen oder stornieren die Untertitel in
DTV / DVD-Modus.
9. REC.: Startet eine Aufnahme im DVB--T Modus
10. STOP: Beenden der Wiedergabe.
11. PAUSE: Pause
12. PLAY: Abspielen
13. : nächsten Datei
14. : vorherigen Datei
15. Schneller Vorlauf
16. : Schneller Rücklauf
17. SOURCE: Auswahl der Eingangsquelle
18. DISPLAY: Informationen über.
19. OK: Bestätigen der Auswahl
20. PFEILTASTEN: Bewegen in den Menüs.
21. MENU: Öffnen des TV -Einstellungsmenüs
22. EXIT: Zurück/Verlassen des Menüs Aufrufen/Verlassen
des
23. ZIFFERNTASTEN: Direktwahl der gespeicherten Sender
24. FAV: Favoritenprogrammliste (TV oder DTV-Modus)
25. RECALL: Umschalten zum zuvor gesehenen Sender
26. PICTURE: Bildeinstellung wechseln
27. NICAM/A2: Nicam Funktion aktivieren (nicht in
Deutschland verfügbar)
28. VOL+/-: Lautstärke +/-
29. CH+/-: Programme +/-
30. SOUND: Sound-Modus wechseln
31. SLEEP: Zeiteinstellung für den Schlafmodus
32. FARBTASTEN: Videotextfunktionen
33. SCREEN: Bildformat zu wechseln
34. ANGLE: Blickwinkeleinstellung im DVD Modus.
35. TV/TXT: Videotext (Teletext)
36. CANCEL: Kündigen
37. PROGRAM: Wiedergabeprogrammierung im DVD Modus
38. REVEAL: Reveal Teletext Funktion
39. HOLD: Hold Funktion im Teletext
LAN: Sprache
40. SIZE: Teletext Seitengröße anpassen
A-B: A-B Wiederholung im DVD Modus
41. INDEX: zum Index
42. SUBPAGE: Teletext Unter-Seiten aufrufen.
spielen langsam
SLOW:
GOTO: Zum Aufruf eines bestimmten Zeitpunkts bei DVD
Wiedergabe.
ODYS CONCEPT
Einlegen der Batterien in die
Fernbedienung
1. Nehmen Sie den Batteriedeckel ab.
2. Legen Sie zwei AAA 1.5V Batterien ein. Stellen Sie
sicher, dass die Polung (+ oder -) richtig ist. Die Polung
ist angegeben.
3. Legen Sie den Batteriedeckel wieder ein.
Wechseln Sie die Batterien aus, wenn die folgenden
Anzeichen da sind: Signal ist zögernd oder
unregelmäßig.
Hinweis:
1) Alkaline Batterien werden empfohlen.
2) Entfernen Sie die Batterien, wenn diese leer sind oder
wenn die Fernbedienung für längere Zeit nicht gebraucht
wird.
DE
11
ODYS CONCEPT
4 Anschlüsse
DE
Schließen Sie das Netzkabel nicht an, bevor alle anderen Anschlüsse hergestellt sind.
Hinweis:
Wählen Sie nach Anschluss des externen Gerätes die richtige Eingangsquelle mit der
SOURCE Taste aus. Das Gerät schaltet nicht automatisch in den jeweiligen Modus.
12
4.1 Anschluss eines USB Mediums zur Medienwiedergabe
Dieses Gerät ist mit einem USB Port zur Aktualisierung der Software ausgestattet, sowie
um Mediadateien wiederzugeben, siehe nachfolgende Abbildung:
Bitte schließen Sie USB Medien möglichst direkt an der USB Schnittstelle des Geräts an.
Ist dies nicht möglich, verwenden Sie bitte nur Anschluss- oder Verbindungskabel die nicht
länger als 25cm sind.
Drücken Sie SOURCE und dann die Richtungstasten zur Auswahl des USB-Modus.
Drücken Sie dann die OK-Taste, um zu bestätigen.
ODYS CONCEPT
DE
Bitte stellen Sie sicher, dass ein USB-Gerät angeschlossen ist. Es gibt drei Medientypen,
die ausgewählt werden können: Fotos, Musik und Filme. Wählen Sie die Medienart durch
Drücken von ◄►, drücken Sie dann die OK-Taste, um ins Medienauswahlmenü zu
gelangen.
13
ODYS CONCEPT
DE
- Wählen Sie mit ◄► oder ▲▼ eine Medadatei aus. Ein Vorschaubild wird angezeigt.
- Drücken Sie die Taste PLAY►, um die Mediadatei im Vollbildmodus abzuspielen.
- Drücken Sie OK, um eine Datei zu Markieren. Verfahren Sie in gleicher Weise mit weiteren
Dateien, um eine Wiedergabeliste zu erstellen.
Hinweis zur Videowiedergabe
Bitte beachten Sie, dass aufgrund der Vielzahl verschiedener Videoformate nicht garantiert
werden kann, dass alle Dateien abgespielt werden können selbst wenn das eigentliche
Dateiformat unterstützt wird. Video- und Audioformat innerhalb der Datei können vom Standard
abweichen und zur Inkompatibilität mit dem Gerät führen.
Ähnliches gilt für Fotos und Musikdateien.
Wenn die Mediadatei (Foto, Musik, Film oder Text) abgespielt wird, kann durch Drücken der OK- oder
Info-Taste die Steuerleiste angezeigt werden:
Drücken Sie ◄►, um das Symbol der gewünschten Funktion auszuwählen. Drücken Sie die OK-Taste
zum Aufruf der Funktion. Drücken Sie ▼oder die EXIT-Taste, um die Steuerleiste auszublenden.
Sie können während des Abspielens einer Videodatei im Infomenü die Tonspur auswählen oder
Programmierungen vornehmen. Wählen Sie das Info-Symbol und drücken Sie OK, um das InfoMenü anzuzeigen.
14
4.2 Anschluss an den PC
Das Gerät kann über das VGA-Kabel an einen PC (Personal Computer) angeschlossen
werden.
Folgen Sie zum Verbinden die unten stehende Abbildung:
1. Schließen Sie das eine Ende des VGA-Kabels an den VGA-Eingang auf der Rückseite
des Geräts und das andere Ende an den PC an.
2. Schließen Sie das eine Ende des Audio-Kabels an den Audio-Eingang auf der
Rückseite des Geräts und das andere Ende an den PC an.
3. Schalten Sie den Fernseher ein und schalten mit Hilfe der Taste SOURCE in den PCModus (VGA).
4. Schalten Sie den PC ein.
5. Stellen Sie die Bildschirmauflösung des PCs so ein, dass sie der Auflösung des
Fernsehers entspricht.
HINWEIS: Es ist sehr wichtig, diese Schritte genau zu befolgen!
ODYS CONCEPT
DE
15
ODYS CONCEPT
4.3 Antennenanschluss
Schließen Sie das Signalkabel (beispielsweise das Antennenkabel) am Antenneneingang
auf der Geräterückseite an.
DE
Nach dem Anschluss schalten Sie das Gerät ein. Drücken Sie SOURCE und wählen Sie
ATV oder DTV und führen Sie die Kanalsuche durch.
Hinweis zu DVB-T
Ob und wie viele Sender empfangen werden können, hängt vom Einsatzort des Gerätes und der
Verfügbarkeit von DVB-T Sendern in dieser Region ab.
DVB-T Radio Sender sind nur in sehr wenigen Regionen verfügbar.
Bitte beachten Sie, dass bei der Verwendung von DVB-T bei jedem größeren Ortswechsel ein
neuer Sendersuchlauf durchgeführt werden sollte. Ausgestrahlte Sender und deren
Sendefrequenz variieren von Region zu Region.
16
Loading...
