INDICE GENERALE
SEZIONE 1: OPERAZIONI PRELIMINARI
• Avvertimenti di sicurezza
• Raccomandazioni
SEZIONE 2: INSTALLAZIONE
• Rimozione delle sicurezze per il trasporto
• Regolazione dei piedini
• Collegamento all’alimentazione elettrica
• Collegamento all’alimentazione idrica
• Collegamento allo scarico dell’acqua
SEZIONE 3: SPECIFICHE TECNICHE
SEZIONE 4: PANNELLO DI CONTROLLO
• Tasto Avvio/Pausa
• Spie di indicazione funzione
• Tasti funzione
• Selettore velocità di rotazione
• Manopola programma
SEZIONE 5: COME LAVARE I CAPI
• Prima di effettuare il lavaggio
• Attivazione della macchina
SEZIONE 6: MANUTENZIONE E PULIZIA
• Filtri di ingresso acqua
• Filtro della pompa
• Vaschetta del detersivo
• Tappo del sifone
• Il mobile
• Il cesto
• Rimozione del calcare
SEZIONE 7: INFORMAZIONI PRATICHE
SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI
SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA
SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI
SEZIONE 1: OPERAZIONI PRELIMINARI
AVVERTIMENTI DI SICUREZZA
• Non utilizzare prese multiple o prolunghe.
• Non inserire nella presa di corrente spine con cavo danneggiato o
rotto.
• Se il cavo è danneggiato dovrebbe essere sostituito dal produttore o
da un centro assistenza autorizzato per evitare rischi.
• Non tirare il cavo per staccare la spina dalla presa di corrente. Per
staccare la spina, afferrare quest’ultima e tirare.
• Non inserire la spina con mani bagnate.
• Non toccare l’apparecchio con mani o piedi bagnati.
• Non aprire il contenitore del detersivo quando l’apparecchio è in
funzione.
• Non tentare di aprire la porta dell’apparecchio quando quest’ultimo è
in funzione.
• Dato che l’apparecchio può raggiungere temperature elevate mentre
è in funzione, non toccare il tubo di scarico né l’acqua di scarico.
• In caso di guasto, per prima cosa scollegare l’apparecchio e chiudere
il rubinetto dell’acqua. Non tentare di effettuare riparazioni. Contattare
il centro di assistenza autorizzato più vicino.
• Non dimenticare che il materiale usato per l’imballaggio
dell’apparecchio può essere pericoloso per i bambini.
• Non permettere che i bambini giochino con l’apparecchio.
• Non permettere che animali domestici si avvicinino all’apparecchio.
• Accertarsi che la macchina sia utilizzata unicamente da adulti, in
conformità con le informazioni contenute nel presente manuale.
• Il presente apparecchio è progettato per un utilizzo in ambiente
domestico. In caso di utilizzo commerciale la garanzia verrà
automaticamente invalidata.
RACOMMANDAZIONI
• Il detersivo o l’ammorbidente se lasciati a contatto con l’aria per
lunghi periodi di tempo si asciugano e si attaccano al contenitore del
detersivo. Per evitare questo inconveniente inserire il detersivo e
l’ammorbidente nella vaschetta del detersivo solo appena prima del
lavaggio.
• Si raccomanda di utilizzare il programma di pre-lavaggio solo per capi
molto sporchi.
• Non superare il carico massimo.
2
• Qualora si preveda di non utilizzare l’apparecchio per un lungo
periodo di tempo, scollegare il cavo di alimentazione, chiudere il
rubinetto dell’alimentazione idrica e lasciare il portello aperto per
mantenere asciutto l’interno della macchina e per prevenire la
formazione di odori.
• A seguito delle procedure di controllo della qualità, può restare una
certa quantità di acqua contenuta all’interno dell’apparecchio. Ciò
non crea problemi al funzionamento della macchina.
SEZIONE 2: INSTALLAZIONE
Occorre eseguire le seguenti operazioni prima di utilizzare la lavatrice.
RIMOZIONE DELLE SICUREZZE PER IL TRASPORTO
• Le sicurezze per il trasporto, posizionate sul retro dell’apparecchio,
devono essere rimosse prima di mettere in funzione l’apparecchio.
• Allentare le sicurezze facendole ruotare in senso antiorario con una
chiave adatta. (DIAGRAMMA 1)
• Togliere le sicurezze estraendole.(DIAGRAMMA 2)
• Le parti in plastica posizionate nella parte interna della macchina
cadranno sull’apparecchio.
• Sollevare leggermente la macchina, raccogliere le parti in plastica.
• Se tutte le parti in plastica dei gruppi delle viti non sono cadute, aprire
il portello dell’apparecchio e muovere il cesto finché non cadono tutte
le parti in plastica. Raccogliere le parti cadute sul pavimento.
• Nei fori da cui sono state rimosse le sicurezze per il trasporto, inserire
gli appositi tappi delle viti per il trasporto che si trovano nella borsa
degli accessori. (DIAGRAMMA 3)
• Conservare le sicurezze rimosse per eventuali movimentazioni
successive.
DIAGRAMMA 2
DIAGRAMMA 1 DIAGRAMMA 3
REGOLAZIONE DEI PIEDINI
• Non installare la macchina su tappeti o superfici analoghe.
• Per garantire un funzionamento silenzioso della macchina e senza
vibrazioni, posizionarla su un fondo piatto, non scivoloso e resistente.
3
• Agendo sui piedini si può regolare la stabilità della macchina.
• Per prima cosa, allentare il dado di regolazione in plastica.
• Regolare secondo le esigenze facendo ruotare il piedino verso l’alto o
verso il basso.
• Raggiunta la stabilità necessaria, serrare nuovamente il dado di
regolazione in plastica facendolo ruotare verso l’alto.
• Non posizionare cartoni, blocchi di legno o materiali analoghi sotto la
macchina per bilanciare le difformità del pavimento.
COLLEGAMENTO ALL’ALIMENTAZIONE ELETTRICA
• La lavatrice funziona con alimentazione 220-240V e 50Hz.
• Al cavo di rete della lavatrice è stata collegata una spina speciale con
messa a terra. Questa spina deve essere assolutamente inserita in
una presa con messa a terra da 10 ampere. Anche il valore della
portata del fusibile della linea elettrica collegata deve essere pari a 10
ampere. Se la casa non è attrezzata con tali prese e fusibili,
contattare un elettricista qualificato.
• L’azienda non sarà responsabile in caso di danni causati da un
utilizzo senza messa a terra.
COLLEGAMENTO ALL’ALIMENTAZIONE IDRICA
• Il vostro apparecchio dispone di un singolo ingresso per l’acqua.
(acqua fredda)
• Per prevenire perdite dai punti di collegamento, nel pacco tubi è
inclusa 1 guarnizione da inserire all’estremità dei tubi di ingresso
dell’acqua sul lato del rubinetto.
• Collegare l’estremità munita di staffa del tubo alla valvola di
ingresso dell’acqua sul retro della macchina e l’altra estremità
al rubinetto. Nel caso in cui non vi sentiate sicuri, chiedete
l’intervento di un idraulico qualificato.
4
• Una pressione dell’acqua di 1-10 bar dal rubinetto consente un
funzionamento più efficiente dell’apparecchio. (1 bar di pressione
significa un flusso d’acqua di oltre 8 litri al minuto da un rubinetto
completamente aperto).
• Completati i collegamenti controllare che non vi siano perdite dai
giunti di collegamento aprendo completamente il rubinetto.
• Accertarsi che i tubi di ingresso non siano piegati, rotti o compressi.
• Montare i tubi di ingresso a un rubinetto per l’acqua da 3”/4.
Ingresso acqua fredda (valvola filtro bianco)
COLLEGAMENTO ALLO SCARICO DELL’ACQUA
• Accertarsi che i tubi di ingresso dell’acqua non siano piegati,
attorcigliati, compressi o stirati.
• Il tubo di scarico dell’acqua dovrebbe essere montato a un’altezza di
minimo 60 cm, massimo 100 cm dal terreno.
• L’estremità del tubo di scarico dell’acqua si può inserire direttamente
nel foro di uscita dell’acqua sporca o a un dispositivo speciale
montato sul braccio esterno del lavandino.
• Non tentare mai di prolungare il tubo di scarico aggiungendo
componenti supplementari.
5
SEZIONE 3: SPECIFICHE TECNICHE
Massima capacità
di carico
biancheria
asciutta (kg
Carico
consigliato (kg)
Altezza (cm) 85
Larghezza (cm) 59,6
Profondità (cm) 57
Velocità max. di
centrifuga
(giri/min)
52 LT
7
6,5
600/800/
1000/1200/
1 2 3
4
5
1-Vaschetta superiore 5-Zoccolo
2-Cassetto detersivo
3-Pannello di controllo
4-Oblò
Le specifiche tecniche sopra indicate si riferiscono a lavatrici con attacco
dell’acqua singolo (acqua fredda)
6
SEZIONE 4: PANNELLO DI CONTROLLO
1 2 3 4 5
1- Cassetto detersivo
2-Selettore programmi e temperatura
4-Lampade Spia di funzionamento
5-Tasto Avvio/Pausa
3-Selettore Velocità Centrifuga
6-Tasti funzione
6
7
TASTO AVVIO/PAUSA
Questo tasto consente di avviare il programma prescelto o di
mettere in pausa un programma in svolgimento.
LAMPADE SPIA DI FUNZIONAMENTO
Premendo il tasto Avvio/Pausa o qualsiasi altro tasto funzione,
le lampade spia poste sopra i tasti sul pannello di controllo si
a accendono, indicando le varie fasi del programma. Quando
una di queste spie è accesa, significa che un dato programma è
in svolgimento. La spia si spegne quando vengono premuti un
tasto funzione o il tasto Avvio/Pausa, oppure quando il
programma selezionato è terminato.
Le lampade spia di funzionamento servono anche a segnalare
vari tipi di guasto (a seconda del codice guasto) così come
descritto nella sezione 9.
AVVERTENZA
Se ci si è dimenticati d’impostare una funzione supplementare e la
lavatrice ha iniziato il ciclo di lavaggio, premere il tasto della funzione
supplementare che si desidera selezionare; se la spia posta sopra si
accende, la funzione selezionata verrà attivata. Se la spia resta accesa
per un un po’ di tempo e poi si spegne, la funzione selezionata non sarà
attivata.
NOTA: I nostri prodotti sono dotati di comandi elettronici e di tasti soft
touch. È sufficiente una leggera pressione delle dita sui tasti per attivare
le funzioni.
8
TASTI FUNZIONE
Extra risciacquo
Questa funzione consente un ulteriore risciacquo oltre a
quelli già previsti in tutti programmi di lavaggio.
Stiro facile
Questa funzione assicura una minore presenza di pieghe sui capi
dopo il programma di lavaggio.
Partenza differita
La funzione Partenza differita consente di ritardare l’avvio del
programma di lavaggio. A seconda di quanto si vuole ritardare la
partenza del programma, premere il tasto funzione fino a che la
spia che indica la partenza differita desiderata (di 1,3, 5, 7 ore) si
accende sul pannello di controllo. La spia posta sopra il tasto
lampeggerà. Avviare il programma premendo il tasto
Avvio/Pausa.
SELETTORE VELOCITA’ CENTRIFUGA
Il selettore di velocità della centrifuga consente di regolare la velocità della
fase di centrifuga della biancheria. L’intervallo di regolazione della velocità di
centrifuga è compreso tra O (Esclusione centrifuga) e la massima velocità di
giri/min consentita dalla lavatrice.
NOTA: Selezionare un’adeguata velocità di centrifuga per i capi delicati.
9
SELETTORE PROGRAMMI
La manopola di selezione dei programmi consente di scegliere il programma
di lavaggio desiderato per i propri capi. È possibile impostare la scelta del
programma ruotando il selettore nei due sensi. Occorre fare attenzione che il
segno sulla manopola di selezione sia posizionato in corrispondenza del
programma di lavaggio prescelto. Quando il selettore viene portato sulla
posizione di Stop mentre la lavatrice è in funzione, il programma selezionato
non verrà portato a termine.
STOP
Cotone 90° Delicati 40°
Cotone 60° (prelavaggio) Delicati 30°
Cotone 60° Delicati freddo
Cotone 40° Flash 30’
Sintetici 60°
Sintetici 40° (prelavaggio)
Sintetici 40°
Misti
10
SEZIONE 5: COME LAVARE I CAPI
• Inserire la spina del cavo di alimentazione della macchina.
• Aprire il rubinetto per l’immissione dell’acqua.
Primo ciclo di lavaggio
All’interno della macchina potrebbe esservi dell’acqua residua dai collaudi di
fabbrica. Si raccomanda di eseguire il primo ciclo di lavaggio senza
biancheria per rimuovere quest’acqua; versare mezzo misurino di detersivo
universale nello scomparto 2 e selezionare il programma cotone a 90°C.
PRIMA DI EFFETTUARE IL LAVAGGIO
Cernita dei capi da inserire
• Selezionare i capi in base alla composizione (cotone, sintetico,
delicato, lana, ecc.), alle temperature di lavaggio e al livello di sporco.
• Non inserire mai insieme per il lavaggio capi bianchi e colorati.
• Dal momento che capi nuovi colorati possono rilasciare colore al
primo lavaggio, lavarli separatamente.
• Accertarsi che non vi siano oggetti metallici nelle tasche, nel qual
caso toglierli.
• Chiudere eventuali zip e abbottonare i capi provvisti di bottoni.
• Togliere gli agganci in plastica o in metallo delle tende e i lacci,
oppure inserirli in un sacchetto per lavaggio e legarlo.
• Girare a rovescio capi come pantaloni, tessuti a uncinetto, t-shirt e
tute.
• Inserire capi piccoli come calze e fazzoletti in un sacchetto per
lavaggio.
Lavaggio a 90 ˚C Lavaggio a 60 ˚C Lavaggio a 30 ˚C Non lavare in
lavatrice
Inserimento dei capi nella macchina
• Aprire il portello della macchina.
• Inserire i capi nella macchina distribuendoli bene all’interno.
• Inserire ogni capo separatamente.
• Quando si chiude il portello della macchina, accertarsi che non vi
siano capi impigliati tra il coperchio e la guarnizione.
• Chiudere saldamente il portello della macchina. In caso contrario il
ciclo di lavaggio non potrà essere avviato.
Inserimento del detersivo nella macchina
La quantità di detersivo da inserire dipende dai seguenti criteri:
1
1
12
• Il consumo di detersivo dipende dal livello di sporcizia dei capi. Per
capi poco sporchi, non eseguire il prelavaggio e inserire una dose
piccola di detersivo nello scomparto n. 2 del contenitore del
detersivo.
• Per capi molto sporchi, selezionare un programma che preveda il
prelavaggio, inserire ¼ della dose di detersivo che si inserirebbe
nello scomparto 1 del contenitore del detersivo e la dose restante
nello scomparto 2.
• Utilizzare per la macchina i detersivi appositamente sviluppati per
lavatrici automatiche. Le quantità da utilizzare con i capi sono scritte
sulla confezione del detersivo.
• Più l’acqua è dura, maggiore è la quantità di detersivo necessaria.
• Più capi si inseriscono, maggiore sarà il consumo di detersivo.
• Inserire l’ammorbidente nello scomparto per ammorbidente che si
trova nel contenitore per il detersivo. Non superare il livello indicato
dalla scritta MAX. In caso contrario, l’ammorbidente si disperderà
nell’acqua di lavaggio attraverso il sifone.
• Gli ammorbidenti a elevata densità andrebbero diluiti con acqua
prima di essere inseriti nel cassettino. Questo perché
l’ammorbidente a elevata densità ostruisce il sifone e ostacola il
flusso.
• È possibile utilizzare detersivi liquidi in tutti i programmi senza
prelavaggio. Per farlo, montare la piastra di livello del detersivo
liquido nel secondo scomparto del cassetto del detersivo e inserire
la quantità di detersivo liquido in base ai livelli indicati sulla piastra.
La prima volta che si utilizza l’apparecchio, scegliere un programma e
premere Start/Pause per 4 secondi prima di caricare il cestello. Questa
operazione si rende necessaria per scaricare l’acqua residua dopo la
produzione e test di controllo.
FUNZIONAMENTO LAVATRICE
Selezione e caratteristiche dei programmi
Selezionare i programmi e le funzioni supplementari adatte alla biancheria
che desiderate lavare. A tale scopo sono utili le tabelle di pag. 16 e 17.
Tasto Avvio/Pausa
Premendo questo tasto è possibile avviare il programma prescelto o mettere
in pausa un programma in svolgimento.
Quando il programma selezionato inizia a funzionare, la spia posta sop ra il
tasto Avvio/Pausa si accende.
Quando si desidera mettere in pausa il programma selezionato, premere una
volta il tasto Avvio/Pausa. La spia posta sopra inizierà a lampeggiare. Per
riavviare il programma dal punto in cui era stato interrotto, premere
nuovamente il tasto Avvio/Pausa.

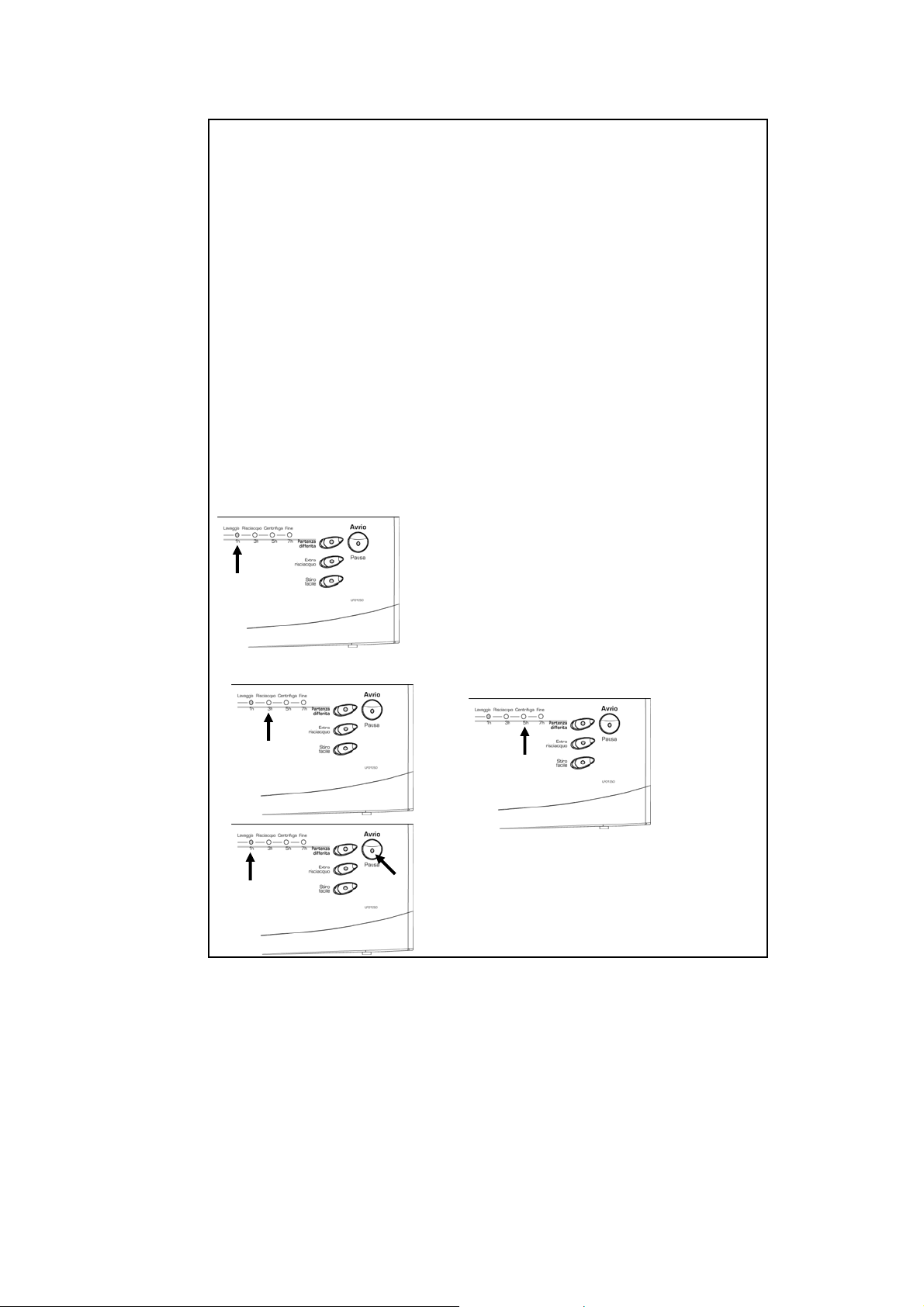

Avviare un programma
• Impostare il programma prescelto regolando il selettore programmi.
• Se il programma selezionato è un programma di risciacquo o di
centrifuga, le spie relative a tali programmi lampeggeranno.
• Se il programma selezionato è un
programma di lavaggio, la spia lavaggio
lampeggerà.
• Avviare il programma selezionato premendo
il tasto Avvio/Pausa.
• Quando viene avviato il programma con il
tasto Avvio/Pausa le spie si accendono
segnalando che il tasto Avvio/Pausa è stato
attivato e che il ciclo di lavaggio è in
svolgimento.
13
Selezionare un tasto di funzione supplementare
• Impostare il programma prescelto regolando il selettore programmi.
• Se il programma selezionato è un
programma di lavaggio la spia lavaggio si
accenderà.
• Se il programma selezionato è un programma di risciacquo o di
centrifuga, le spie relative a tali programmi si accenderanno.
Per selezionare una funzione supplementare:
• Premere una volta il tasto della funzione
supplementare desiderata.
• Se la spia sopra il tasto funzione si accende,
significa che è stata selezionata la funzione
desiderata.
• Se la spia sopra il tasto funzione lampeggia,
significa che non è possibile utilizzare quella
funzione supplementare per il programma di
lavaggio selezionato.
• Avviare il programma selezionato premendo il
tasto Avvio/Pausa.
• Quando viene avviato il programma con il tasto
Avvio/Pausa le spie si accendono segnalando
che il tasto Avvio/Pausa è stato attivato e che il
lavaggio è in svolgimento.
14
Interruzione di un programma
Se si desidera che un dato programma in svolgimento venga interrotto:
• Premere il tasto Avvio/Pausa per 4 secondi.
• Le spie che indicano le operazioni di
centrifuga e di fine lavaggio si
accenderanno.
• La lavatrice eseguirà l’operazione di scarico
necessaria per portare a termine il programma e
poi terminerà il programma.
• La spia di fine programma si accenderà.
• Sarà quindi possibile selezionare un altro
programma.
Fine di un programma
• La lavatrice si fermerà automaticamente quando il programma che è
stato selezionato è terminato.
• La spia di fine programma si accenderà.
• Portare il il selettore dei programmi sulla posizione di STOP.
• Il blocco dell’apertura dell’oblò della lavatrice verrà automaticamente
rilasciato dopo circa due minuti dalla fine del programma. È possibile
aprire l’oblò tirando verso di sè la maniglia dell’oblò ed estrarre la
biancheria.
• Dopo aver tolto la biancheria, lasciare aperto l’oblò per permettere
alla lavatrice di asciugarsi internamente.
• Estrarre la spina dalla presa di corrente (facoltativo)
• Chiudere il rubinetto dell’acqua (facoltativo)
15
AVVERTENZA
Qualora durante una qualunque fase dei programmi di lavaggio si verifichi
un’interruzione di energia elettrica, che venga restituita dopo un certo periodo
di tempo, la lavatrice riprenderà il ciclo di lavaggio dal punto in cui è stato
interrotto. Una situazione del genere non potrà arrecare alcun danno alla
lavatrice.
Qualora l’interruzione di energia elettrica si verifichi durante l’operazione di
lavaggio, il meccanismo di blocco dell’apertura dell’oblò verrà rilasciato dopo
due minuti. Se nella lavatrice è presente dell’acqua, non aprire l’oblò
altrimenti l’acqua fuoriuscirà. Se lo si desidera, è possibile togliere la
biancheria provvedendo a scaricare l’acqua presente nella lavatrice, secondo
le istruzioni fornite nella sezione” Pulizia del filtro della pompa” a pag.18 e 19.
Blocco comandi sicurezza bambino
La lavatrice è dotata di un blocco comandi sicurezza bambino per impedire
che, qualora venga premuto un tasto, si verifichino problemi nel corso dello
svolgimento di un programma. Il blocco comandi verrà attivato dopo aver
tenuto premuto per più di tre secondi il terzo tasto sul pannello di controllo.
Se il blocco comandi è stato attivato, lo si può notare controllando che la spia
di fine programma si metta a lampeggiare per due secondi. Per disattivare il
blocco, si dovrà premere lo stesso tasto per più di tre secondi. Se il blocco
comandi è stato disattivato, lo si può notare controllando che la spia di fine
programma resti accesa per due secondi.
16
PROGRAMMA
1-COTONE 90° 2 7
2- COTONE 60°
(PRELAVAGGIO)
3- COTONE 60° 2 7
4- COTONE 40° 2 7
5-SINTETICO 60° 2 3,5
6-SINTETICO 40°
(PRELAVAGGIO)
7-SINTETICO 40° 2 3,5
17
8- MISTI 2 3,5
Comparto
detersivo
1+2 7
1+2 3,5
9-DELICATI 40° 2 2,5
10-DELICATI 30° 2 2,5
11-DELICATI A
FREDDO
2 2,5
12-FLASH 30’ 2 3,5
Capacità massima di carico biancheria asciutta (kg)
52 LT
Tipo di biancheria Spiegazioni
Capi sporchi, da bollitura,
in cotone e lino.
Capi molto sporchi, in
cotone, colorati e in lino.
Capi sporchi, in cotone,
colorati e in lino.
Capi poco sporchi,
macchie di vernice, in
cotone, colorati e in lino
Capi sporchi, sintetici o
misti sintetici.
Tende in tulle, biancheria
delicata.
Capi poco sporchi, sintetici
o misti sintetici.
Capi poco sporchi, sintetici
o misti sintetici.
Biancheria in lana,
sporca, da lavare a mano
e in lavatrice.
Biancheria in lana,
sporca, da lavare a mano
e in lavatrice.
Biancheria in lana molto
poco sporca, da lavare in
acqua fredda, a mano e in
lavatrice.
Capi poco sporchi, in
cotone, colorati e in lino.
Biancheria intima,
lenzuola, tovaglie, tshirt, camicie,
asciugamani.
Calzini di nylon,
camicette
Bancheria in lana
Biancheria intima,
lenzuola, tovaglie, tshirt, camicie,
asciugamani
PROGRAMMA Tasti funzioni supplementari
1-COTONE 90°
2- COTONE 60°
(PRELAVAGGIO)
3- COTONE 60°
18
4- COTONE40°
5-SINTETICI60°
6-SINTETICO 40°
(PRELAVAGGIO)
7- SINTETICI40°
8- MISTI
9-DELICATI 40°
10-DELICATI 30°
11-DELICATI A FREDDO
12-FLASH 30°
SEZIONE 6: MANUTENZIONE E PULIZIA
• Scollegare la spina del cavo di alimentazione della macchina.
• Chiudere il rubinetto dell’acqua.
FILTRI DI INGRESSO ACQUA
Sulla parte del rubinetto del tubo di ingresso dell’acqua della macchina e alle
estremità delle valvole di ingresso dell’acqua, sono presenti filtri che
impediscono l’afflusso nella macchina di sporco e di corpi estranei presenti
nell’acqua. Se la macchina non riceve acqua a sufficienza nonostante il
rubinetto dell’acqua sia aperto, si consiglia di pulire i filtri.
1
9
• Rimuovere il tubo di ingresso dell’acqua.
• Rimuovere i filtri posti sulle valvole di ingresso dell’acqua usando una
pinza e pulire a fondo con uno spazzolino.
• Pulire i filtri dei tubi di ingresso dell’acqua posti sul lato del rubinetto
rimovendoli manualmente insieme alla guarnizione.
• Puliti i filtri, riposizionarli eseguendo le stesse operazioni in ordine
inverso.
FILTRO DELLA POMPA
Il filtro della pompa consente di prolungare la durata di vita della pompa di
scarico dell’acqua. In questo modo si impedisce l’ingresso nella pompa di
eventuali sfilacciature dei tessuti. La pulizia del filtro della pompa andrebbe
effettuata ogni 2-3 mesi. Per pulire il filtro della pompa:
• Togliere lo zoccolo protettivo sollevandolo. Per farlo, far leva sui
ganci inferiori tirando contemporaneamente verso se stessi.
• Prima di aprire il coperchio del filtro, posizionare un contenitore
davanti al filtro, per impedire la fuoriuscita dell’acqua rimasta nella
macchina.
• Allentare il coperchio del filtro ruotandolo in senso antiorario e far
scaricare l’acqua.
• Togliere eventuali corpi estranei dal filtro.
• Controllare manualmente la rotazione della pompa.
• Pulita la pompa, riposizionare il coperchio e ruotare in senso orario.
• Riposizionare lo zoccolo protettivo agendo sui ganci e spingendolo
in posizione.
• È opportuno ricordare che se non si posiziona il coperchio del filtro
correttamente, vi saranno perdite di acqua.
20
ATTENZIONE!
Rischio di scottature!
Poiché l’acqua nella pompa può essere calda, attendere che si raffreddi.
VASCHETTA DEL DETERSIVO
I detersivi con il tempo possono lasciare un deposito nel contenitore del
detersivo o nell’involucro del contenitore del detersivo. Per pulire il deposito,
estrarre periodicamente il contenitore del detersivo e lavarlo con un vecchio
spazzolino da denti e con acqua in abbondanza. Per estrarre il cassetto del
detersivo:
• tirare il cassetto fino a fine corsa (DIAGRAMMA – 1)
• sollevare la parte frontale del cassetto, continuare a tirare fino a che il
cassetto fuoriesce (DIAGRAMMA – 2)
• pulire con un vecchio spazzolino e sufficiente acqua
• rimuovere il detersivo rimasto evitando che cada nella macchina
• dopo aver asciugato il cassetto del detersivo, collocarlo nuovamente
nella sua sede con la stessa modalità con la quale è stato estratto.
DIAGRAMMA – 1 DIAGRAMMA – 2
21
TAPPO DEL SIFONE
Estrarre il contenitore del detersivo. Togliere il tappo del sifone e pulire a
fondo dai residui di ammorbidente. Reinserire il tappo del sifone pulito.
Verificare che sia correttamente inserito.
MOBILE
Per pulire la superficie esterna del mobile usare acqua tiepida e una sostanza
detergente non abrasiva. Dopo avere risciacquato con acqua pulita, passare
con un panno morbido e asciutto.
ATTENZIONE!
Se la macchina viene installata in un luogo in cui la temperatura ambiente
può scendere al di sotto di 0 ˚C, eseguire quanto di seguito indicato quando
la macchina non viene utilizzata:
• Scollegare la spina del cavo di alimentazione della macchina.
• Chiudere il rubinetto dell’acqua e togliere il cavo o i cavi di ingresso
dell’acqua dal rubinetto.
• Posizionare le estremità dei tubi di scarico dell’acqua e di ingresso
dell’acqua in un recipiente sul pavimento.
• Regolare la manopola programma su “scarico”.
• Si accenderà la spia di indicazione programma pronto.
• Attivare il programma premendo il tasto avvio/pausa.
• Scollegare la spina del cavo di alimentazione della macchina quando
il programma è finito (spia di indicazione fine programma accesa).
Completate queste operazioni, verrà scaricata l’acqua rimasta all’interno della
macchina e si impedirà in questo modo la formazione di ghiaccio nella
macchina. Quando si riaccenderà la macchina, accertarsi che la temperatura
ambiente sia superiore a 0 ˚C.
IL CESTO
Non lasciare oggetti metallici come aghi, forcelle o monete nella macchina.
Possono causare la formazione di macchie di ruggine nel cesto. Per
eliminarle, usare un detersivo senza cloro e seguire le avvertenze indicate dal
fabbricante del detersivo. Per pulire macchie di ruggine, non usare pagliette
in ferro per la pulizia di piatti o oggetti analoghi.
RIMOZIONE DEL CALCARE
Se si regola correttamente la quantità di detersivo da usare, non sarà
necessario eseguire alcuna operazione di rimozione del calcare. Se si
desidera comunque eseguire la procedura di rimozione del calcare, usare i
decalcificatori in commercio e fare attenzione alle relative avvertenze.
ATTENZIONE!
Le sostanze decalcificanti contengono acidi e possono causare alterazioni al
colore dei capi, nonché effetti negativi per la macchina.
22
SEZIONE 7: INFORMAZIONI PRATICHE
Bevande alcoliche: la macchia andrebbe prima lavata
con acqua fredda, poi strofinata con glicerina e acqua e
risciacquata con acqua mista ad aceto.
Lucido per scarpe: la macchia andrebbe leggermente grattata
senza rovinare il tessuto, sfregata con un detersivo e risciacquata.
Qualora la macchia persista, sfregare con 1 unità di alcool puro
(96 gradi) mischiata a 2 unità di acqua e poi lavare con
acqua tiepida.
Te e caffè: appoggiare l’area interessata dalla macchia sopra un
contenitore e versare sulla macchia acqua calda, regolandosi in
base alla resistenza del capo. Se la composizione del capo lo
consente, lavare con una soluzione alcalina.
Cioccolato e cacao: lasciare il capo sporco in acqua fredda e
strofinare con sapone o detersivo, poi lavare alla temperatura
più elevata che il capo può sopportare. Se la macchia persiste,
strofinare con acqua ossigenata (in proporzione pari al 3%).
Salsa di pomodoro: dopo avere tolto il residuo secco avendo
cura di non rovinare il tessuto, lasciare in acqua fredda per circa
30 minuti e lavare strofinando con un detergente.
Brodo di carne-uova: eliminare i residui secchi con una spugna o
un panno morbido bagnati in acqua fredda. Strofinare con un
detergente e lavare con una soluzione alcalina diluita.
Macchie di grasso e olio: eliminare per prima cosa i residui.
Strofinare la macchia con un detergente e poi lavare in acqua
tiepida saponata.
Senape: per prima cosa applicare glicerina sull’area della
macchia. Strofinare con un detergente e poi lavare. Se la macchia
persiste, strofinare con alcool (su un capo in materiale sintetico e
colorato andrebbe usata una miscela di 1 unità di alcool e 2 unità
di acqua).
Macchie di sangue: lasciare il capo in ammollo in acqua fredda
per 30 minuti. Se la macchia persiste lasciare in ammollo in una
miscela di acqua e ammoniaca (3 cucchiai da tavola di
ammoniaca in 4 litri di acqua) per 30 minuti.
Crema, gelato e latte: lasciare il capo in ammollo in acqua fredda
e strofinare l’area della macchia con un detergente. Se la macchia
persiste applicare una soluzione alcalina sul tessuto in proporzioni
adeguate. (Non applicare soluzioni alcaline su capi colorati.)
23
Terra: le macchie di terra andrebbero rimosse immediatamente.
Lavare la macchia se possibile con un detersivo, e se
persiste strofinare con acqua ossigenata (in proporzione pari al
3%).
Inchiostro: tenere l’area della macchia sotto l’acqua fredda finché
non si diluisce completamente e scompare. Poi strofinare con
acqua diluita con succo di limone e detersivo, lavare dopo 5
minuti.
Frutta: appoggiare l’area interessata dalla macchia sopra un
contenitore e versare sulla macchia acqua fredda. Non versare
acqua calda sulla macchia. Strofinare con acqua fredda e
applicare glicerina. Attendere 1-2 ore e risciacquare dopo avere
sfregato con alcune gocce di aceto bianco.
Macchie d’erba: strofinare l’area macchiata con un detergente.
Se il tipo di tessuto lo consente, lavare con una soluzione alcalina.
Strofinare i capi in lana con alcool. (Per capi colorati, usare una
miscela di 1 unità di alcool puro e 2 unità di acqua).
Vernice a olio: la macchia andrebbe eliminata prima che si
secchi, applicandovi sopra un diluente. Poi strofinare con un
detersivo e lavare.
Macchie di bruciato: se il tipo di tessuto lo consente, aggiungere
una soluzione alcalina all’acqua di lavaggio. Per capi in lana,
sovrapporre alla macchia un panno bagnato in acqua ossigenata,
poi passare con il ferro da stiro avendo cura di proteggere il
tessuto con un panno asciutto. Dopo avere risciacquato per bene,
lavare.
SEZIONE 8: COME EVITARE I GUASTI PIÙ CONSUETI
Per tutte le riparazioni da effettuare andrebbe contattato un tecnico
dell’assistenza autorizzato. Quando la macchina richiede una riparazione o
se non si è in grado di porre rimedio al guasto seguendo le informazioni di
seguito fornite, agire come di seguito indicato:
• Scollegare la spina del cavo di alimentazione della macchina.
• Chiudere il rubinetto dell’acqua.
• Rivolgersi al tecnico dell’assistenza autorizzato più vicino.
24
GUASTO PROBABILE CAUSA
La spina del cavo
dell’alimentazione è
scollegata.
Il fusibile è guasto. Cambiare il fusibile.
La macchina non
funziona.
L’alimentazione
elettrica è disattivata.
Non è stato premuto il
tasto avvio/pausa.
La manopola
programma è su STOP
(disatt.).
Il portello non è chiuso
bene.
La macchina non
riceve acqua.
Il rubinetto è chiuso. Aprire il rubinetto.
Il tubo di ingresso
dell’acqua potrebbe
essere piegato.
Il tubo di ingresso
dell’acqua è ostruito.
Il filtro di ingresso della
valvola è ostruito.
Il portello non è chiuso
bene.
La macchina non
scarica acqua.
La macchina vibra.
(*) Si veda la sezione relativa alla manutenzione e pulizia della macchina.
(**) Si veda la sezione relativa all’installazione della macchina.
Il tubo di scarico è
ostruito o piegato.
Il filtro della pompa è
ostruito.
I capi non sono inseriti
nella macchina in
maniera bene
bilanciata.
I piedini della macchina
non sono stati regolati.
Le viti di trasporto non
sono state rimosse.
METODI PER PORVI
RIMEDIO
Inserire la spina nella
presa.
Controllare
l’alimentazione
elettrica.
Premere il tasto
avvio/pausa.
Impostare la manopola
sulla modalità
desiderata.
Chiudere bene il
portello. Si dovrebbe
sentire un clic.
Controllare il tubo di
ingresso dell’acqua.
Pulire i filtri del tubo di
ingresso dell’acqua. (*)
Pulire i filtro di ingresso
della valvola. (*)
Chiudere bene il
portello. Si dovrebbe
sentire un clic.
Controllare il tubo di
scarico.
Pulire il filtro della
pompa. (*)
Distribuire i capi nella
macchina in modo
ordinato e ben
bilanciato.
Regolare i piedini. (**)
Rimuovere le viti di
trasporto. (**)
25
GUASTO PROBABILE CAUSA
La macchina vibra.
Il numero di capi
nell’apparecchio è
basso.
Il numero di capi
inserito è eccessivo o i
capi non sono inseriti
in maniera bene
bilanciata.
La macchina mentre è
in funzione entra in
contatto con un
ostacolo.
Schiuma eccessiva nel
contenitore del
detersivo.
È stato usato troppo
detersivo.
È stato usato un
detersivo sbagliato.
Il risultato del lavaggio
non è soddisfacente.
I capi erano troppo
sporchi per il
programma
selezionato.
La quantità di detersivo
usata non era
sufficiente.
METODI PER PORVI
RIMEDIO
Ciò non pregiudica il
funzionamento
dell’apparecchio.
Non superare la
quantità di capi
consigliata e distribuire
i capi in maniera bene
ordinata.
Impedire che la
macchina vada ad
appoggiare contro una
superficie dura.
Premere il tasto
avvio/pausa. Per
bloccare la schiuma,
diluire un cucchiaio di
ammorbidente in
mezzo litro di acqua e
versare il tutto nel
contenitore del
detersivo. Premere il
tasto avvio/pausa dopo
5-10 minuti. Nel ciclo
successivo di lavaggio
scegliere la quantità di
detersivo in modo
corretto.
Usare unicamente
detersivi prodotti per
macchine
completamente
automatiche.
Selezionare un
programma corretto. (si
veda tabella 1)
Usare più detersivo in
base al tipo di
detersivo usato.
26
GUASTO PROBABILE CAUSA
Il risultato del lavaggio
non è soddisfacente.
Sono stati inseriti troppi
capi, superando la
portata massima della
macchina.
Eccessiva durezza
dell’acqua.
L’acqua viene subito
scaricata dalla
macchina, appena vi
entra.
Durante il lavaggio non
si veda acqua nel
cesto.
I capi non sono inseriti
in maniera bene
bilanciata.
L’estremità del tubo di
scarico dell’acqua è in
una posizione troppo
bassa rispetto alla
macchina.
È normale. L’acqua è
nella parte bassa del
cesto.
Vi sono residui di
detersivo sui capi.
Alcuni pezzi di
detersivo non si sono
dissolti nell’acqua e si
sono attaccati ai capi,
creando piccole
macchie bianche.
Ci sono macchie grigie
sui capi.
Possono essere
causate da olio, creme
o uguenti.
(**) Si veda la sezione relativa all’installazione della macchina.
METODI PER PORVI
RIMEDIO
Inserire i capi in modo
da non superare la
portata massima di
carico della macchina.
Usare la quantità di
detersivo indicata dal
fabbricante del
detersivo.
Distribuire i capi in
maniera ordinata e
bene bilanciata.
Posizionare il tubo di
scarico dell’acqua a
un’altezza
appropriata.(**)
-
Calibrando la
macchina per il
programma di
“Risciacquo”,
selezionare un
risciacquo
supplementare o
eliminare le macchie
dopo l’asciugatura con
una spazzola.
Nel ciclo di lavaggio
successivo, usare la
quantità massima di
detersivo indicata dal
fabbricante.
27
GUASTO PROBABILE CAUSA
Il processo di
centrifuga non parte o
parte in ritardo.
È normale. Il sistema di
controllo di carichi non
bilanciati funziona in
questo modo.
28
METODI PER PORVI
RIMEDIO
Il sistema di controllo di
carichi non bilanciati
cercherà di distribuire i
capi in maniera
uniforme. Terminata
tale operazione, si
realizzerà il passaggio
al processo di
centrifuga. Nel ciclo di
lavaggio successivo,
inserire i capi in
maniera bene
bilanciata.
SEZIONE 9: SISTEMA AUTOMATICO DI RILEVAMENTO
GUASTI
La lavatrice è dotata di sistemi di controllo interni che, in caso di guasti durante i
processi di lavaggio, consentono di avverirtire l’utente e di prendere le necessarie
precauzioni.
AZIONE
DA
INTRAPRENDERE
Chiudere l’oblò
correttamente fino
a sentire un clic.
Se il problema
persiste, spegnere
la lavatrice, estrarre
la spina dalla presa
di corrente e
rivolgersi
immediatamente al
più vicino centro di
assistenza
autorizzato.
CODICE GUASTO
E01
SPIA
GUASTO
Le spie
1 e 2
lampeggiano.
PROBABILE
GUASTO
L’oblò non è
chiuso
correttamente
29
CODICE GUASTO
E02
E03
E04
(*) Si veda la sezione relativa alla manutenzione e alla pulizia della lavatrice.
SPIA
GUASTO
Le spie 1 e 3
lampeggiano.
Le spie 1 e 4
lampeggiano.
Le spie 2 e 3
lampeggiano.
PROBABILE
GUASTO
Il livello
d’acqua nella
lavatrice non
giunge a
riscaldamento.
La pressione
dell’acqua
potrebbe
essere bassa
o bloccata.
La pompa si è
rotta o il filtro
della pompa è
ostruito.
C’è
un’eccessiva
quantità
d’acqua nella
lavatrice.
Aprire completamente il
rubinetto.Controllare che
non sia stata
eventaulmente interrotta
l’erogazione
dell’acqua.Se il
problema persiste, la
lavatrice dopo poco, si
fermerà
automaticamente.
Estrarre la spina della
lavatrice dalla presa di
corrente, chiudere il
rubinetto e rivolgersi al
più vicino centro di
assistenza autorizzato.
Pulire il filtro della
pompa. Se il problema
persiste, rivolgersi al più
vicino centro di
assistenza
autorizzato.(*)
La lavatrice scaricherà
automaticamente
l’acqua. Dopo che la
lavatrice ha portato a
temine il processo di
scarico, spegnere
l’apparecchio ed
estrarre la spina dalla
presa di corrente.
Chiudere il rubinetto e
rivolgersi al più vicino
centro di assistenza
autorizzato.
AZIONE
DA
INTRAPRENDERE
30
CODICE GUASTO
SPIA
GUASTO
E05
Le spie 2 e 4
lampeggiano.
E06
Le spie 3 e 4
lampeggiano.
E07
Le spie 1,2,3
lampeggiano.
E08
Le spie 2,3,4
lampeggiano.
PROBABILE
GUASTO
Il
riscaldament
o della
lavatrice o il
sensore di
calore sono
rotti.
Il motore è
rotto.
Il comando
elettronico è
rotto.
Il motore è
rotto.
Spegnere la lavatrice
ed estrarre la spina
dalla presa di
corrente. Chiudere il
rubinetto e rivolgersi
al più vicino centro di
assistenza
autorizzato
Spegnere la lavatrice
ed estrarre la spina
dalla presa di
corrente. Chiudere il
rubinetto e rivolgersi
al più vicino centro di
assistenza
autorizzato.
Spegnere la lavatrice
ed estrarre la spina
dalla presa di
corrente. Chiudere il
rubinetto e rivolgersi
al più vicino centro di
assistenza
autorizzato.
Spegnere la lavatrice
ed estrarre la spina
dalla presa di
corrente. Chiudere il
rubinetto e rivolgersi
al più vicino centro di
assistenza
autorizzato.
AZIONE
DA
INTRAPRENDERE
31
CODICE GUASTO
SPIA
GUASTO
PROBABILE
GUASTO
E09
Le spie 1,2 e 4
lampeggiano.
La tensione
della rete
elettrica è
troppo alta o
troppo
bassa.
E10
Le spie 1,3 e 4
lampeggiano.
Messaggio
d’errore.
AZIONE
DA
INTRAPRENDERE
Se la tensione della
rete elettrica è
inferiore a 150V o
superiore a 260V, la
lavatrice si fermerà
automaticamente.
Quando viene
ristabilito il livello di
tensione, la lavatrice
riprenderà a
funzionare.
Spegnere la
lavatrice ed estrarre
la spina dalla presa
di corrente.
Chiudere il rubinetto
e rivolgersi al più
vicino centro di
assistenza
autorizzato.
32
SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI
Temperatura di
lavaggio.
Stiratura a
temperatura alta.
Stendere senza
strizzare.
I simboli sopra riportati sono tutti simboli per il lavaggio a
secco. Le lettere informano l’utente del tipo di solvente da
utilizzare. I capi provvisti di questi simboli non andrebbero
lavati nella macchina, salvo qualora l’etichetta indichi
diversamente.
Non lavare
(lavare a mano)
Non stirare.
Asciugare
disteso.
Stiratura a
temperatura bassa.
Non lavare a
secco.
Non candeggiare.
Stiratura a
temperatura media.
Stendere sul filo.
Candeggiare se
necessario.
33
Ocean ti offre un servizio di assistenza
52009478
tecnica rapido ed efficace grazie ad una
capillare rete di Centri di Assistenza
autorizzati. Per conoscere il Centro
Assistenza autorizzato competente per
la tua zona, basta comporre il numero
unico 199.188.177. Il servizio è attivo
anche dai telefoni cellulari
Loading...
