Ocean FCA3154 User manual

COMBINATO FRIGO-CONGELATORE

INDICE

NORME DI SICUREZZA E CORRETTO UTILIZZO
DELLAPPARECCHIO

SMALTIMENTO DELL'APPARECCHIO USATO
CONOSCERE IL VOSTRO APPARECCHIO

REVERSIBILITÀ PORTE

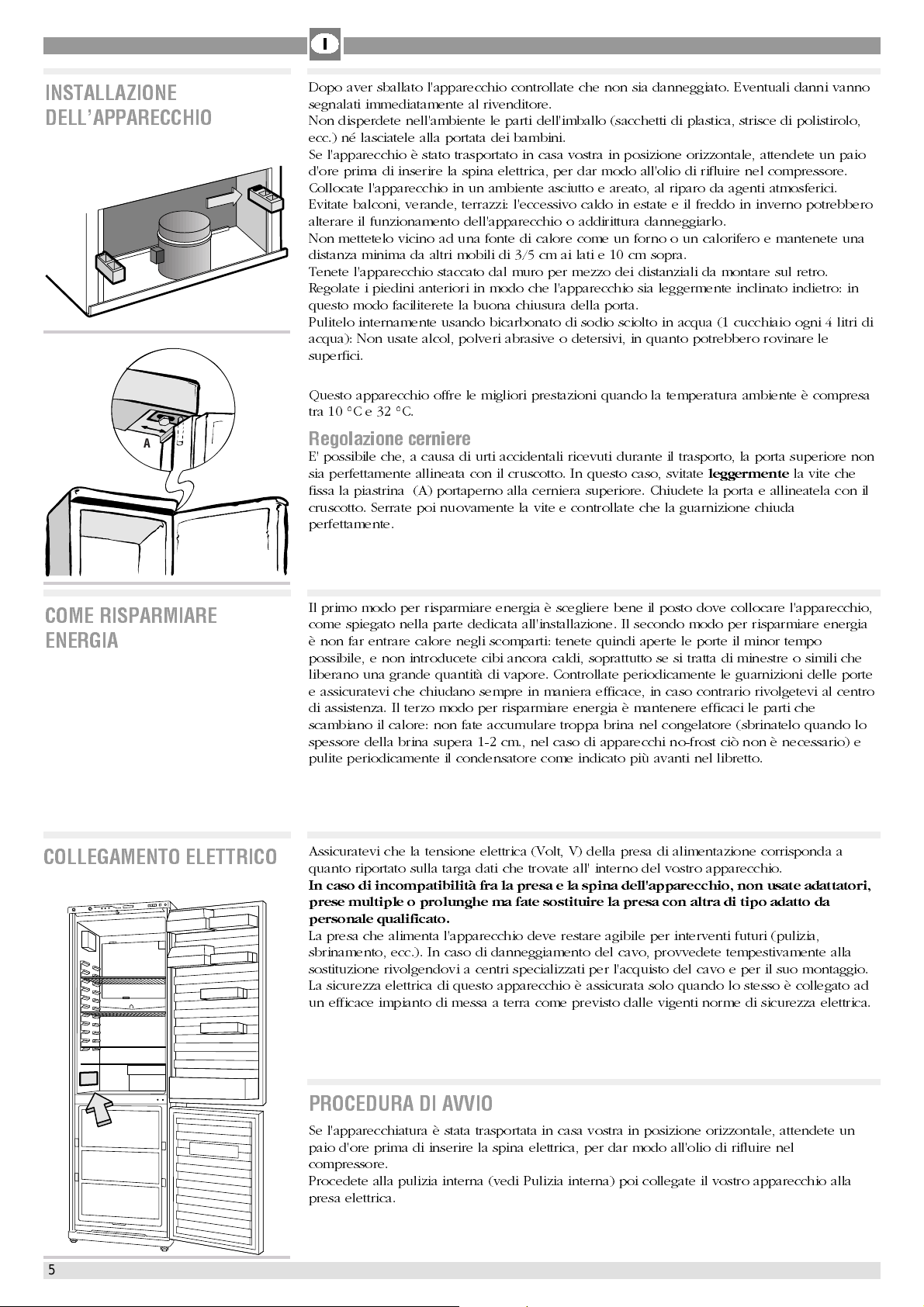

INSTALLAZIONE DELLAPPARECCHIO
COME RISPARMIARE ENERGIA
COLLEGAMENTO ELETTRICO
PROCEDURA DI AVVIO

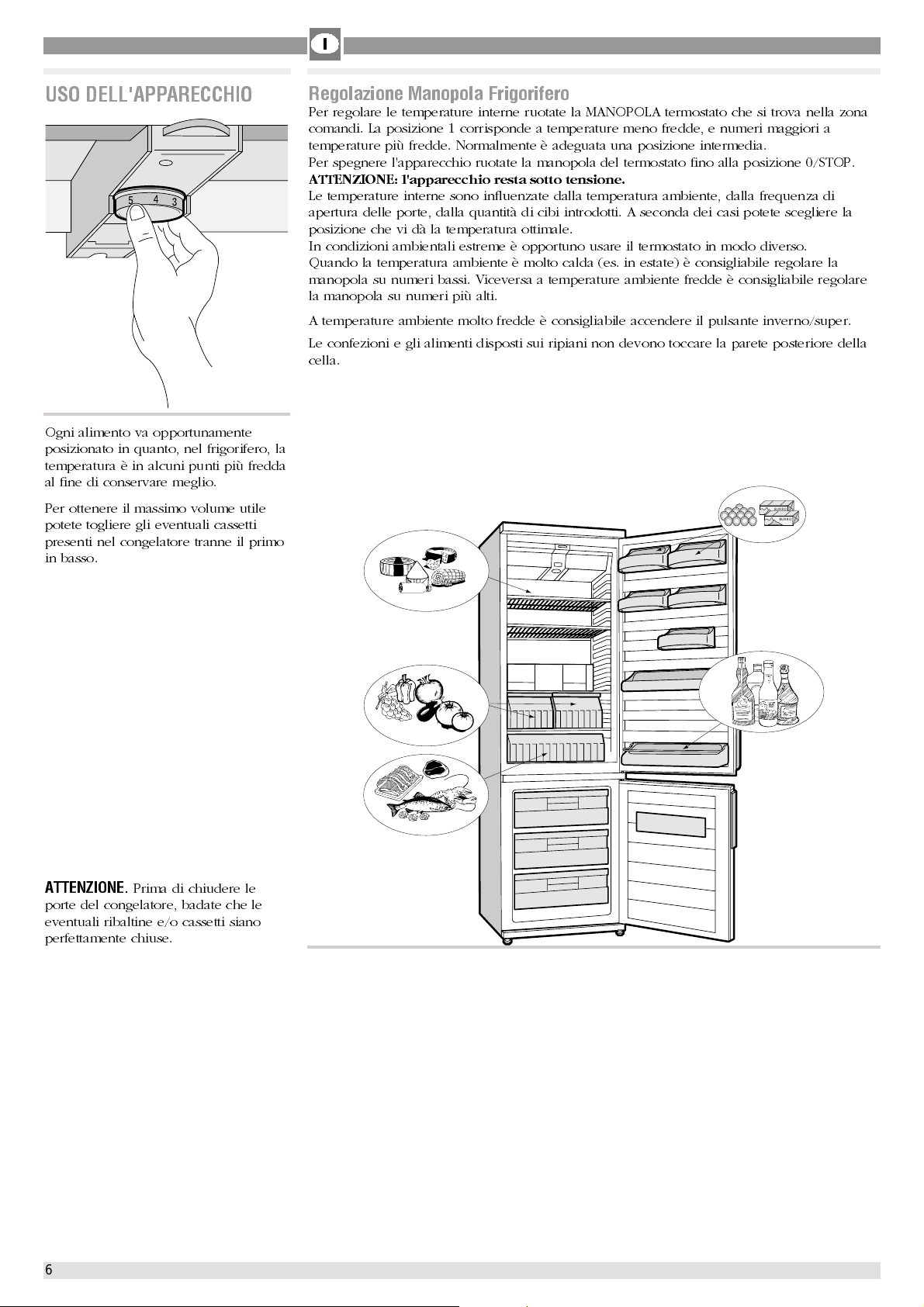

USO DELL'APPARECCHIO

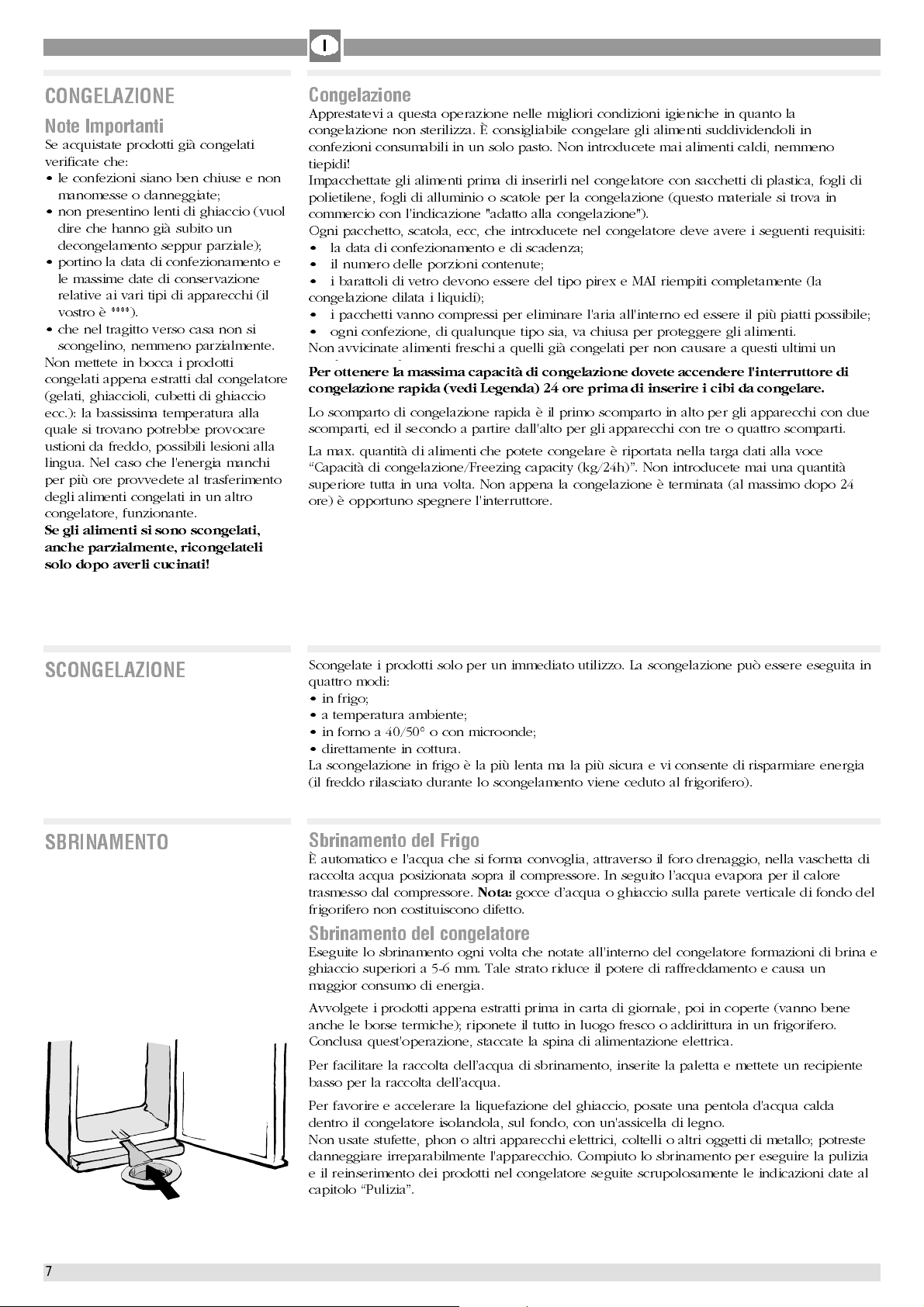

CONGELAZIONE
SCONGELAZIONE
SBRINAMENTO

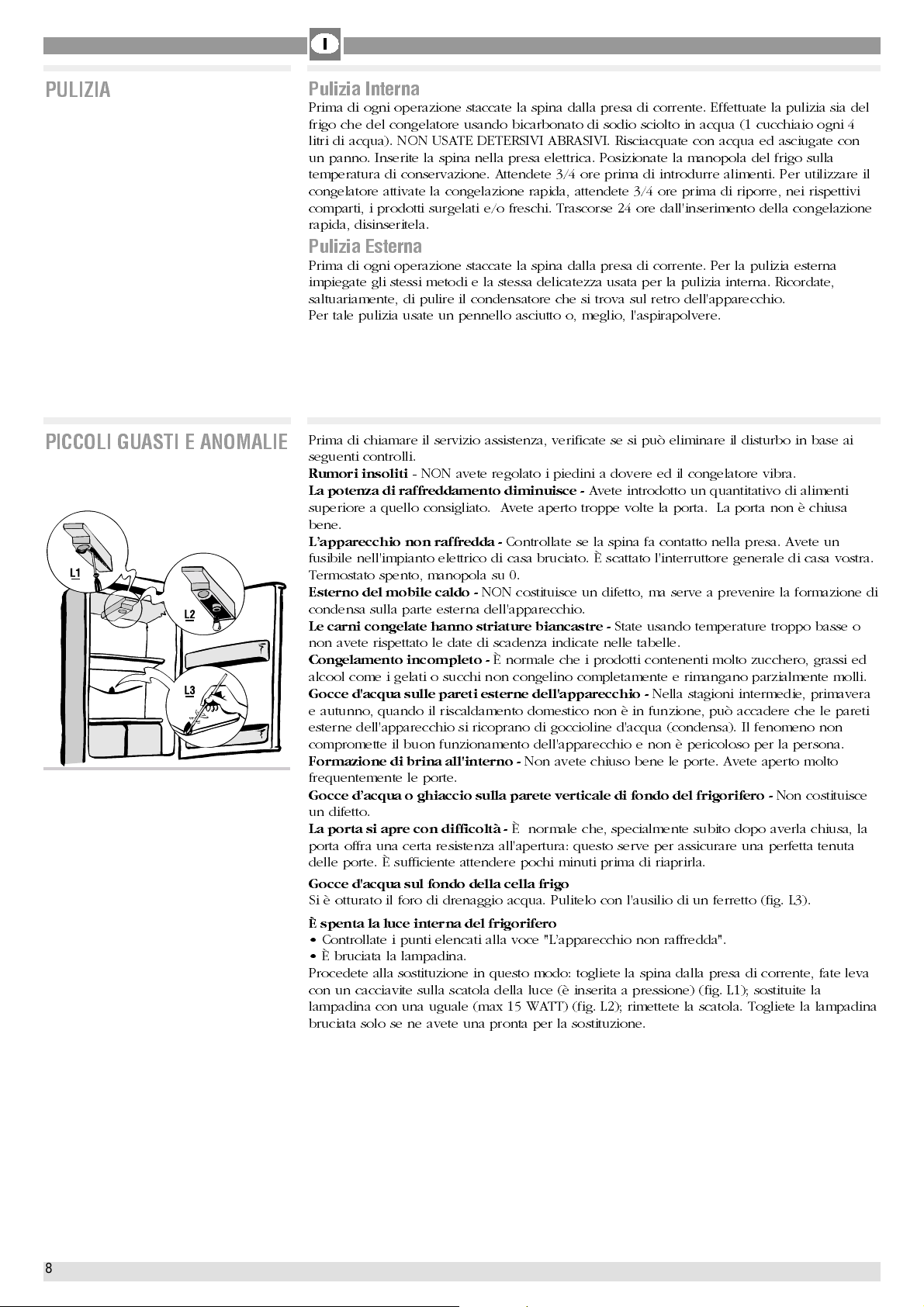

PULIZIA
PICCOLI GUASTI E ANOMALIE

CONGRATULAZIONI!

Ottima scelta!

Con l'acquisto del nostro elettrodomestico avete scelto un prodotto affidabile e dalle alte

prestazioni, discreto, efficiente, utile: grazie al freddo che conserva i cibi la nostra

alimentazione è più varia e più sana.
Il vostro nuovo apparecchio è facile da usare. Vi preghiamo comunque di leggere
attentamente le istruzioni, in modo da scoprire quei piccoli accorgimenti che vi consentiranno
di sfruttare al massimo le potenzialità del vostro apparecchio risparmiando energia.
Certi che l'utilizzo vi soddisferà, ci auguriamo di avervi sempre come nostri clienti.

NORME DI SICUREZZA E CORRETTO UTILIZZO DELLAPPARECCHIO

Lapparecchio è adatto a conservare e congelare alimenti per uso domestico:ogni altro uso è
improprio. Linstallazione deve essere effettuata secondo le istruzioni del libretto;unerrata
installazione puo danneggiare lapparecchio.Per eventuali problemi di funzionamento
dellapparecchio rivolgetevi ai centri di assistenza autorizzati o,comunque,sempre e solo a
personale specializzato.

Prima di ogni operazione di manutenzione staccate la spina di alimentazione elettrica

evitando di tirare il cavo di alimentazione o lapparecchio ma afferrando direttamente

la spina.

Conservate il libretto con cura e datelo alleventuale futuro possessore dellapparecchio.

ATTENZIONE:

1.

Mantenere libere da ostruzioni le aperture di ventilazione nellinvolucro dellapparecchio

o nella struttura da incasso.

2.

Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento
diversi da quelli raccomandati dal costruttore.

3.

Non danneggiare il circuito del refrigerante.

4.

Non usare apparecchi elettrici allinterno degli scomparti per la conservazione dei cibi
congelati dellapparecchio, se questi non sono del tipo raccomandato dal costruttore.

5.

Per evitare pericoli dovuti allinstabilità dellapparecchio, questo deve essere fissato
secondo le istruzioni.

Per essere in linea con le più recenti disposizioni legislative sulla protezione dellambiente

utilizziamo in piccola quantità dei refrigeranti chiamati

modello. Il tipo di refrigerante è esplicitamente indicato sulla targa dati. Per gli apparecchi

dotati di R600a, nel caso di danni ai componenti del circuito frigorifero (tubi ecc.) si

raccomanda di aerare il locale nel quale si trova lapparecchio e non provocare fiamme,

scintille o altre sorgenti di accensione per qualche minuto.
Le parti destinate al contatto con gli alimenti sono conformi al D.L. n.108 del 25-01-1992 e alla

direttiva CEE 89/109.

La marcatura CE attesta la rispondenza di questo apparecchio alle Direttive Europee 89/336

(compatibilità elettromagnetica),73/23 (bassa tensione), 96/57 (efficienza energetica), e loro

modificazioni.

R600aoR134a

a seconda del

SMALTIMENTO DELL'APPARECCHIO USATO

Se questo apparecchio ne sostituisce un altro con chiusura a scatto, a molla, a serratura, ecc.,

ricordate, prima di rottamarlo, di rendere inservibile la chiusura, o meglio smontate la porta

per evitare che qualcuno vi possa restare intrappolato (bambini che giocano, animali, ecc.).

Togliete la spina dalla presa e tagliate il cavo di alimentazione. I frigoriferi e i congelatori

contengono gas refrigeranti e sostanze che richiedono uno smaltimento appropriato, e

contengono inoltre molti materiali che possono essere riciclati.
Conferite i prodotti in appositi centri di raccolta: il vostro Comune potrà darvi le indicazioni
necessarie su uno smaltimento ecologicamente corretto.

2

CONOSCERE IL VOSTRO
APPARECCHIO

LEGENDA
A

Parte frigorifero

B

Parte congelatore

C

Modanatura intermedia*

D

Zoccolo

E

Manopola termostato

F

Scatola luce

G

Vaschette estraibili*

H

Interruttore luminoso di congelazione
rapida

I

Ripiani

K

Balconcini

L

Portabottiglie

M

Convogliatore d'aria*

N

Cassetti verdura

O

Scomparto carne/pesce

P

Evaporatore

R

Foro drenaggio acqua

S

Calendario conservazione

T

Piedini regolabili

U

Compressore

V

Vaschetta di raccolta acqua

Z

Condensatore

* Presenti solo su alcune versioni

Disegno solo illustrativo

REVERSIBILITÀ PORTE

Lapertura delle porte normalmente è sinistra (cerniera a destra); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato nelle pagine seguenti. Il
vostro apparecchio può avere tipi diversi di cerniere: fate riferimento alle figure
corrispondenti alla vostra versione.

1.

Coricate delicatamente lapparecchio sul retro (porte rivolte in alto)

2.

Estraete lo zoccolo (tirandolo verso lalto) (fig. 3) oppure se avete il tipo X (fig. 3A)
rimuovete lo zoccolo inserendo le mani al di sotto dello stesso, tirate verso il basso le
linguette che troverete alla sua metà, per sganciarle dai perni, quindi ruotate lo zoccolo
verso lalto per sganciarlo.

3.

Sfilate dallo zoccolo la linguetta R (fig. 3B) dalla sede di sinistra e reinfilatela nella sede
destra.

4.

Svitate le due cerniere inferioriLeM(fig. 4/5) oppure svitate la cerniera A (fig. 4A).

5.

Sfilate il perno dalla cerniera L e infilatelo alla M (fig. 6), oppure svitate il perno da
destra e riavvitatelo a sinistra (fig. 5A).

6.

Sfilate la porta del congelatore dalla cerniera intermedia P (fig. 7).

3

7.

Svitate la cerniera (fig. 8/8B) e
chiudete i fori con i tappi che
togliete a sinistra (fig. 9).

8.

Sfilate la porta del frigorifero dalla
cerniera superiore D (fig. 10).

9.

Svitate la cerniera D (fig. 11) e
montatela a sinistra (fig. 12).

10.

Inserite la porta del frigorifero nel
perno della cerniera D (fig. 13).

11.

Ruotate di 180° la cerniera 8 e
montatela (fig. 14), reinserite la
porta del congelatore (fig. 15).

12.

Sfilate dalla cerniera 8B il perno P,
ora a destra, e infilatelo nella sede
di sinistra (fig. 16).

13.

Avvitate la cerniera 8B a sinistra e
reinserite la porta del congelatore
(fig. 15)

14.

Riavvitate le cerniereLeM,già
modificate al punto 4, (fig. 17), o
la cerniera inferiore A (fig. 18).

15.

Reinserite lo zoccolo e riportate
lapparecchio in posizione verticale
(fig. 19).

Reversibilità maniglie

Se l'apparecchio ha maniglie verticali,
svitatele dal lato sinistro ed avvitatele al
destro, spostando i tappi di protezione
che chiudono i fori.

4
