GUIDA ALL' INSTALLAZIONE E USO
Frigo-Congelatore
Sommario
1 Sicurezza e ambiente
• Norme di sicurezza........................................................................................... 4
• Consigli per la salvaguardia dell’ambiente e risparmio di energia ........................ 5
• BIOCARE - Le pareti anti-batteri........................................................................ 5
2 Descrizione del vostro apparecchio
• NO FROST: come funziona............................................................................... 7
3 Come effettuare la prima installazione
• Inversione del senso di apertura delle porte...................................................... 8
• Installazione del vostro apparecchio.................................................................. 10
• Collegamento elettrico...................................................................................... 11
4 Come utilizzare il vostro frigorifero
• Regolazione della temperatura del vostro frigorifero .......................................... 12
• Freddo ventilato o canalizzato (secondo i modelli).............................................. 13
• Preparazione degli alimenti da mettere nel frigo................................................ 14
• Sistemazione degli alimenti nel vostro frigo ....................................................... 14
• Modularità nell'organizzazione del vostro frigo ................................................... 15
• Lo spazio Maxi-Fresh (secondo i modelli ).......................................................... 15
• Sbrinamento automatico del vostro frigo........................................................... 15
5 Come utilizzare il vostro congelatore
• Prodotti congelati/surgelati ............................................................................... 16
• Preparazione degli alimenti da congelare........................................................... 16
• Guida al congelamento degli alimenti................................................................ 17
• Sistemazione degli alimenti nel vostro congelatore............................................. 20
• Scongelamento degli alimenti ........................................................................... 20
• Sbrinamento automatico del congelatore........................................................... 20
6 Manutenzione del vostro apparecchio
• Pulizia del vostro apparecchio ........................................................................... 21
• Sostituzione della lampada................................................................................ 21
7 Rumori, anomalie o piccoli guasti
• Normali rumori di funzionamento...................................................................... 22
• Anomalie o piccoli guasti .................................................................................. 22
Questa guida all'installazione ed uso del vostro frigo-congelatore è valida per più modelli. Possono presentarsi delle leggere differenze di dettagli e di accessori tra il vostro apparecchio e le descrizioni presentate.
Seguendo le pagine di questo libretto, troverete i seguenti simboli che vi segnaleranno:
informazioni legate alla sicurezza nell’uso dell’apparecchiatura da rispettare tassativamente
pericolo di incendio/gas infiammabile
Ꮨ pericolo elettrico
consigli per l’uso corretto dell’apparecc hiat ura e per ottenerne le migliori prestazioni
2
Gentile Cliente,
desideriamo innanzittutto ringraziarla per avere acquistato questo
frigo-congelatore OCEAN.
Le nostre equipes di ricerca hanno concepito per Lei una nuova generazione di
apparecchi per semplificarLe la vita.
Grazie agli spazi studiati per una sistemazione ottimale degli alimenti,al design
sobrio e moderno, alle prestazioni uniche, i nuovi frigo-congelatori OCEAN
hanno tutte le qualità per conservare al meglio gli alimenti e rispondere alle Sue
abitudini alimentari.
Troverà ugualmente nella gamma di prodotti OCEAN, una vasta scelta di congelatori, lavatrici e asciugabiancheria che potrà coordinare al suo nuovo frigo-congelatore.
Resta inteso che, nel desiderio costante di soddisfare al meglio le esigenze dei
clienti , il nostro servizio consumatori è a sua disposizione per ascoltare e
rispondere a qualsiasi domanda o suggerimento (troverà le coordinate alla fine
di questo libretto).
All’avanguardia nell’innovazione, OCEAN contribuisce a migliorare la qualità della vita offrendo prodotti ad alte prestazioni,semplici da utilizzare e affidabili.
La marca OCEAN
Prima di mettere in funzione il vostro apparecchio,leggete attentamente questa guida d'installazione ed uso, che vi permetterà di familiarizzare molto rapidamente col suo funzionamento.
3
Norme di sicurezza
Questo apparecchio destinato ad un uso esclusivamente domestico, è stato concepito per conservare e congelare gli alimenti.
Rispettate tassativamente le seguenti regole. Il costruttore declina qualsiasi
responsabilità e garanzia, in caso di danni materiali e fisici dovuti al non rispetto
delle seguenti raccomandazioni.
Il vostro apparecchio deve essere installato e
utilizzato conformemente alle istruzioni di
questo manuale, al fine di evitare tutti i danni
e i pericoli dovuti alla sua eventuale instabilità
o ad una cattiva installazione.
Se l'apparecchio è stat o portato a casa
vostra in posizione orizzontale, mettetelo in posizione verticale e attendete
2 ore prima di collegarlo. Una piccola
quantità di olio potrebbe essere colata
nel circuito di raffreddamento, dovete
lasciargli il tempo di defluire verso il
motore prima di collegare l'apparecchio,
altrimenti rischiate di danneggiarlo.
Se il vostro apparecchio è dotato di ruote,
ricordatevi che servono solo a facilitare i piccoli
movimenti. Non spostatelo per tragitti lunghi.
Procedete alla sua prima pulizia (vedi capitolo
"Installazione del vostro apparecchio") prima
di collegarlo alla corrente elettrica. Prima di
qualsiasi operazione di manutenzione,
staccate il vostro apparecchio. Non tirate il
cavo di alimentazione, ma disinserite direttamente la spina.
Non mettete mai bottiglie o barattoli contenenti liquidi nel congelatore, tranne se sono
riempiti per 2/3 della loro capacità, il congelamento dilata i liquidi e i recipienti rischiano di
esplodere.
Non lasciate giocare i bambini con l'apparecchio.
Gli apparecchi usati devono essere resi immediatamente inutilizzabili. Staccate e tagliate il
cavo di alimentazione dell'apparecchio.
Rendete inutilizzabile la chiusura della porta o
meglio ancora, smontate la porta al fine di
evitare per esempio che un bambino o un
animale rischi di rimanere chiuso all'interno
giocando.
Se si verificano degli incidenti che non potete
risolvere con i consigli che vi forniamo (vedi
capitolo "Rumori o piccoli guasti"), fate appello
esclusivamente ai centri di assistenza
post-vendita autorizzati oppure ad un professionista qualificato.
Il circuito di raffreddamento del
vostro apparecchio utilizza un gas
non inquinante, ma infiammabile
(isobutano refrigerante R600a).
Durante il trasporto e l'installazione
del vostro apparecchio, assicuratevi che nessuno dei componenti del
circuito di refrigerazione sia stato
danneggiato. In caso di danneggiamento, tenete il vostro apparecchio
lontano dalle fiamme e da qualsiasi
fonte di calore e aereate il locale in
cui si trova.
Non danneggiate il circuito refrige-
rante.
mantenere libere da ostruzioni le
griglie e le aperture di ventilazione
del condensatore posto sul retro
dell’apparecchio. Mantenere libera
da ostruzioni la griglia di ventilazione della pompa per il vuoto,
posizionata nella nicchia compressore (solo per i modelli che hanno
la scatola del vuoto).
Non usare dispositivi meccanici o
altri mezzi per accelerare il processo di sbrinamento diversi da quelli
raccomandati dal costruttore.
Non usare apparecchi elettrici
all’interno degli scomparti conservatori di cibi congelati dell’apparecchio, se questi non sono del tipo
raccomandato dal costruttore.
4
Consigli per la salvaguardia dell’ambiente e risparmio di energia
Per limitare il consumo elettrico del vostro apparecchio:
Installatelo in un luogo appropriato (vedi capitolo "Installazione del vostro apparecchio").
Tenete le porte aperte per il minor tempo possibile. Non introducete alimenti ancora caldi nel
vostro frigo o congelatore, in particolare se si tratta di zuppe o di cibi che liberano una grande
quantità di vapore.
Per il funzionamento ottimale del vostro apparecchio non lasciate accumulare troppa brina nel
congelatore (sbrinatelo quando lo spessore della brina supera i 5-6 mm) e pulite periodicamente il
condensatore (vedi capitolo "Manutenzione corrente del vostro apparecchio").
Controllate periodicamente le guarnizioni delle porte e assicuratevi che chiudano sempre in modo efficace. In caso contrario rivolgetevi al vostro servizio assistenza.
In conformità con le più recenti disposizioni legislative in materia di protezione e rispetto
dell'ambiente, il vostro apparecchio non contiene C.F.C., ma un gas refrigerante chiamato R600a.
Il tipo esatto di gas refrigerante utilizzato nel vostro apparecchio è indicato chiaramente sulla
targhetta segnaletica che si trova all'interno dello scomparto frigo del vostro apparecchio, sulla
parete sinistra in basso.
L'R600a è un gas non inquinante che non nuoce allo strato di oz ono e il contributo all'effetto serra è praticamente nullo.
TUTELA DELL'AMBIENTE
I materiali utilizzati per l'imballaggio di questo apparecchio sono riciclabili. Partecipate al
loro riciclaggio e contribuite in tal modo alla tutela dell'ambiente gettandoli negli appositi
contenitori previsti a tal scopo. Il vostro apparecchio contiene anche parecchi materiali
riciclabili. Riporta pertanto questo logo, che sta ad indicare che gli elettrodomestici usati
non vanno mischiati con altri rifiuti. Il riciclaggio degli elettrodomestici che il vo stro
costruttore organizza verrà così effettuato nelle migliori condizioni, conformemente alla direttiva
europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche. Rivolgetevi al vostro
Comune o al vostro rivenditore per conoscere il punto di raccolta per apparecchi usati più vicino
a casa vostra.
Vi ringraziamo per il vostro contributo alla tutela dell'ambiente.
BIOCARE - Le pareti anti-batteri
Si tratta di un rivestimento specifico delle pareti del vostro frigo composto da ioni d'argento che impediscono ai batteri di svilupparsi.
Il rivestimento anti-batteri non necessita di alcun trattamento particolare e resta attivo per tutto il tempo di durata del vostro apparecchio.
Dovete tuttavia pulire il vostro apparecchio regolarmente.
Vedi capitolo "pulizia del vostro apparecchio".
5
Descrizione del vostro apparecchio
Cruscotto
Speed Freezer
Ripiano
Balconcino freezer
con riserva ghiaccio
Illuminazione
Termostato
Sistema di ventilazione*
Maxi-Fresh*
Cestello verdura
Piedini
Balconcino burro
Ripiani estraibili
Pareti anti-batteri
Balconcino bottiglie
* secondo i modelli
Questa guida all'installazione
ed uso del vo stro frigo-c ongela-
tore è valida per diversi modelli.
Possono esserci lievi differenze
nei dettagli e negli accesso ri tra
il vostro apparecchio e le descrizioni presentate.
Balconcino
Zoccolo
Condensatore
Vaschetta recupero acqua
Motore
6
NO FROST: come funziona
Questo apparecchio è stato progettato e costruito in modo da evitare l’accumulo di brina al suo interno.
Automaticamente un dispositivo scioglie la brina e l’acqua così ottenuta, fluisce attraverso un tubicino
nella vaschetta di raccolta da dove evapora.
Non dovete pertanto effettuare nessun intervento di sbrinamento .
7

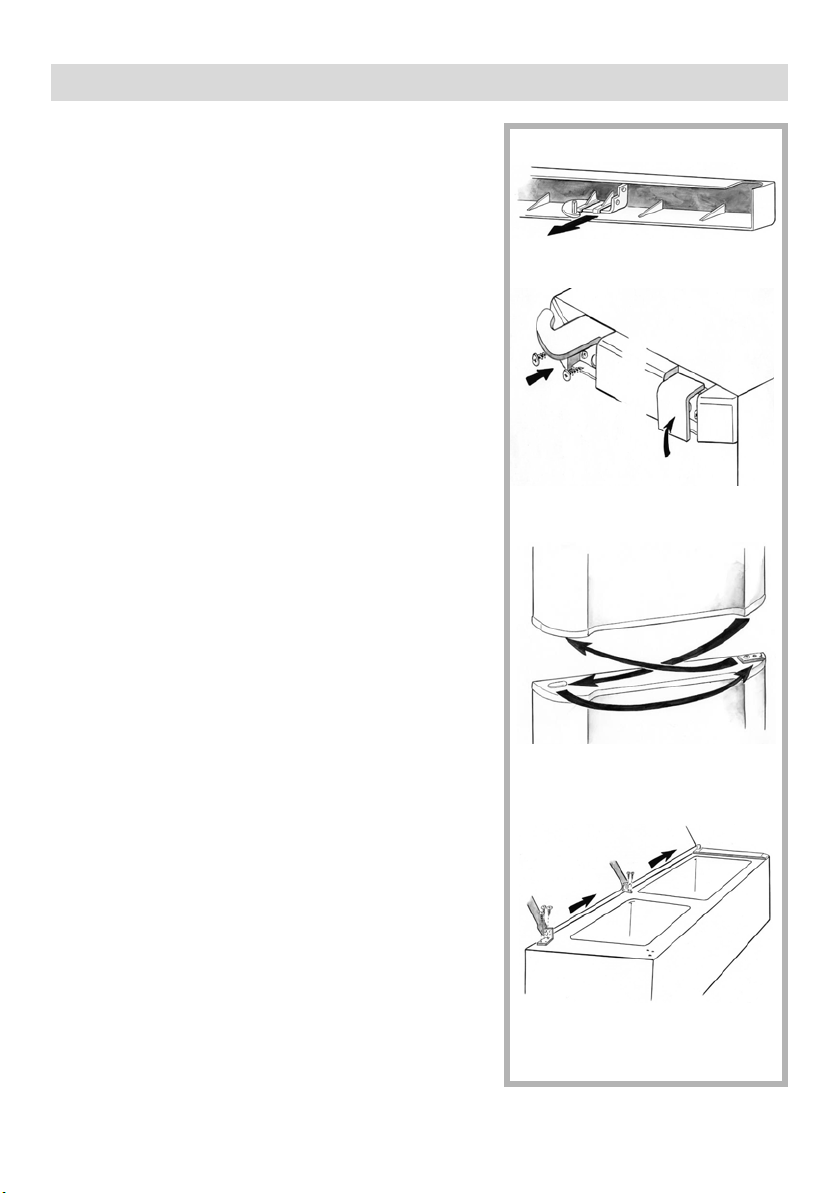

Inversione del senso di apertur a delle porte
L'apertura delle porte normalmente è a sinistra (cerniera a destra ); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato di seguito. Si raccomanda, per
ottenere un buon risultato, d i seguire scru polosa mente le in dicazion i e la seque nza delle operazi oni.
1. Coricate delicatamente l'apparecchio sul retro.
2. Rimuovete lo zoccolo tirando verso di voi le linguette
A presenti sulla sua parte inferiore e ruotandolo verso
l'alto per sganciarlo(R1). Sfilate la piastrina di copertura B dalla sede di sinistra e infilatela in quella di destra (R2).
3. Svitate il perno della cerniera inferiore C e sfilatelo
dalla sede. Recuperate il distanziale di plastica inserito sul perno tra porta e cerniera. Svitate la cerniera
inferiore D e riavvitate il perno C nel foro di sinistra
della cerniera.(R3)
4. Sfilate la porta del frigorifero (R3)
Figura R1
A
Figura R2
B
Figura R3
F
A
E
D
5. Svitate e sfilate la cerniera intermedia E facendo at-
tenzione a conservare i distanziali in plastica che
sono inseriti sul perno (R3).
6. Togliete le piastrine G di copertura cerniera superiore
(R4)
7. Sfilate la porta congelatore dalla cerniera superiore
(R4).
8. Togliete la vite e i tappini F dal lato sinistro del mobile
(R3) ed inseriteli nei fori lasciati liberi sul lato destro
del mobile.
9. Togliete i tasselli di copertura H del cruscotto (R5 ).
10. Svitate la cerniera superiore destra I e sfilate dalla
sede del cruscotto (R 5 ).
8
C
Figura R4
G
Figura R5
I
H
H
