Ocean DAA290, DAA290S User manual
GUIDA ALL' INSTALLAZIONE E USO
Frigo-Congelatore
Gentile Cliente,
desideriamo innanzittutto ringraziarla per avere acquistato questo frigo-congelatore OCEAN.
Le nostre equipes di ricerca hanno concepito per Lei una nuova generazione di apparecchi per semplificarLe la vita.
Grazie agli spazi studiati per una sistemazione ottimale degli alimenti,al design
sobrio e moderno, alle prestazioni uniche, i nuovi frigo-congelatori OCEAN
hanno tutte le qualità per conservare al meglio gli alimenti e rispondere alle Sue
abitudini alimentari.
Troverà ugualmente nella gamma di prodotti OCEAN, una vasta scelta di congelatori, lavatrici e asciugabiancheria che potrà coordinare al suo nuovo frigo-congelatore.
Resta inteso che, nel desiderio costante di soddisfare al meglio le esigenze dei
clienti , il nostro servizio consumatori è a sua disposizione per ascoltare e
rispondere a qualsiasi domanda o suggerimento (troverà le coordinate alla fine
di questo libretto).
All’avanguardia nell’innovazione, OCEAN contribuisce a migliorare la qualità della vita offrendo prodotti ad alte prestazioni,semplici da utilizzare e affidabili.
La marca OCEAN
Prima di mettere in funzione il vostro apparecchio,leggete attentamente questa guida d'installazione ed uso, che vi permetterà di familiarizzare molto rapidamente col suo funzionamento.
2
Indice
1 Sicurezza e ambiente
• Norme di sicurezza ........................................................................................... 4
• Consigli per la salvaguardia dell’ambiente e risparmio di energia ........................ 5
• BIOCARE - Le pareti anti-batteri........................................................................ 5
2 Descrizione del vostro apparecchio 3 Come effettuare la prima installazione
• Inversione del senso di apertura delle porte ...................................................... 7
• Installazione del vostro apparecchio.................................................................. 9
• Collegamento elettrico...................................................................................... 10
4 Come utilizzare il vostro frigorifero
• Regolazione della temperatura del vostro frigorifero .......................................... 11
• Freddo ventilato o canalizzato (secondo i modelli).............................................. 12
• Preparazione degli alimenti da mettere nel frigo........................................... 13
• Sistemazione degli alimenti nel vostro frigo ....................................................... 13
• Modularità nell'organizzazione del vostro frigo ................................................... 14
• Lo spazio Maxi-Fresh (secondo i modelli ).......................................................... 14
• Sbrinamento automatico del vostro frigo ........................................................... 14
5 Come utilizzare il vostro congelatore
• Prodotti congelati / surgelati ...................................................................... 15
• Preparazione degli alimenti da congelare........................................................... 15
• Guida al congelamento degli alimenti.......................................................... 16
• Sistemazione degli alimenti nel vostro congelatore............................................. 19
• Scongelamento degli alimenti ........................................................................... 19
• Sbrinamento del vostro congelatore .................................................................. 20
6 Manutenzione del vostro apparecchio
• Pulizia del vostro apparecchio ........................................................................... 21
• Sostituzione della lampada................................................................................ 21
7 Rumori,anomalie o piccoli guasti
• Normali rumori di funzionamento ...................................................................... 22
• Anomalie o piccoli guasti .................................................................................. 22
Questa guida all'installazione ed uso del vostro frigo-congelatore è valida per più modelli. Possono presentarsi delle leggere differenze di dettagli e di accessori tra il vostro
apparecchio e le descrizioni presentate.
Seguendo le pagine di questo libretto, troverete i seguenti simboli che vi segnaleranno:
informazioni legate alla sicurezza nell’uso dell’apparecchiatura da rispettare tassativamente
pericolo di incendio/gas infiammabile
Ꮨ pericolo elettrico
consigli per l’uso corretto dell’apparecchiatura e per ottenerne le migliori prestazioni
3
Norme di sicurezza
Questo apparecchio destinato ad un uso esclusivamente domestico, è stato concepito per conservare e congelare gli alimenti.
Rispettate tassativamente le seguenti regole. Il costruttore declina qualsiasi re-
sponsabilità e garanzia, in caso di danni materiali e fisici dovuti al non rispetto delle seguenti raccomandazioni.
Il vostro apparecchio deve essere installato e
utilizzato conformemente alle istruzioni di questo manuale, al fine di evitare tutti i danni e i
pericoli dovuti alla sua eventuale instabilità o
ad una cattiva installazione.
Se l'apparecchio è stato portato a casa
vostra in posizione orizzontale, mettetelo in posizione verticale e attendete 2
ore prima di collegarlo. Una piccola
quantità di olio potrebbe essere colata
nel circuito di raffreddamento, dovete
lasciargli il tempo di defluire verso il motore prima di collegare l'apparecchio, altrimenti rischiate di danneggiarlo.
Se il vostro apparecchio è dotato di ruote, ricordatevi che servono solo a facilitare i piccoli
movimenti. Non spostatelo per tragitti lunghi.
Procedete alla sua prima pulizia (vedi capitolo
"Installazione del vostro apparecchio") prima
di collegarlo alla corrente elettrica. Prima di
qualsiasi operazione di manutenzione, staccate il vostro apparecchio. Non tirate il cavo di
alimentazione, ma disinserite direttamente la
spina.
Non mettete mai bottiglie o barattoli contenenti liquidi nel congelatore, tranne se sono
riempiti per 2/3 della loro capacità, il congelamento dilata i liquidi e i recipienti rischiano di
esplodere.
Non lasciate giocare i bambini con l'apparecchio.
Gli apparecchi usati devono essere resi immediatamente inutilizzabili. Staccate e tagliate il
cavo di alimentazione dell'apparecchio.
Rendete inutilizzabile la chiusura della porta o
meglio ancora, smontate la porta al fine di evitare per esempio che un bambino o un animale rischi di rimanere chiuso all'interno
giocando.
Se si verificano degli incidenti che non potete
risolvere con i consigli che vi forniamo (vedi capitolo "Rumori o piccoli guasti"), fate appello
esclusivamente ai centri di assistenza postvendita autorizzati oppure ad un professionista
qualificato.
Il circuito di raffreddamento del vo-
stro apparecchio utilizza un gas
non inquinante, ma infiammabile
(isobutano refrigerante R600a).
Durante il trasporto e l'installazione
del vostro apparecchio, assicuratevi che nessuno dei componenti del
circuito di refrigerazione sia stato
danneggiato. In caso di danneggiamento, tenete il vostro apparecchio
lontano dalle fiamme e da qualsiasi
fonte di calore e aereate il locale in
cui si trova.
Non danneggiate il circuito refrige-
rante.
mantenere libere da ostruzioni le
griglie e le aperture di ventilazione
del condensatore posto sul retro
dell’apparecchio. Mantenere libera
da ostruzioni la griglia di ventilazione della pompa per il vuoto, posizionata nella nicchia compressore
(solo per i modelli che hanno la scatola del vuoto).
Non usare dispositivi meccanici o
altri mezzi per accelerare il processo di sbrinamento diversi da quelli
raccomandati dal costruttore.
Non usare apparecchi elettrici
all’interno degli scomparti conservatori di cibi congelati dell’apparecchio, se questi non sono del tipo
raccomandato dal costruttore.
4
Consigli per la salvaguardia dell’ambiente e risparmio di energia
Per limitare il consumo elettrico del vostro apparecchio:
• Installatelo in un luogo appropriato (vedi
capitolo "Installazione del vostro apparecchio").
• Tenete le porte aperte per il minor tempo
possibile. Non introducete alimenti ancora
caldi nel vostro frigo o congelatore, in particolare se si tratta di zuppe o di cibi che
liberano una grande quantità di vapore.
• Per il funzionamento ottimale del vostro
apparecchio non lasciate accumulare
troppa brina nel congelatore (sbrinatelo
quando lo spessore della brina supera i
5-6 mm) e pulite periodicamente il condensatore (vedi capitolo "Manutenzione
corrente del vostro apparecchio").
• Controllate periodicamente le guarnizioni
delle porte e assicuratevi che chiudano
sempre in modo efficace. In caso contrario rivolgetevi al vostro servizio assistenza.
L’imballo e gli elementi che compongono l'insieme del vostro apparecchio sono in materiali
riciclabili. Conviene tenerne conto al momento
della loro eliminazione. Informatevi presso il
vostro rivenditore o i servizi comunali della vostra città sulle possibilità di smaltimento in
modo appropriato e rispettoso dell'ambiente.
In conformità con le più recenti disposizioni legislative in materia di protezione e rispetto
dell'ambiente, il vostro apparecchio non contiene C.F.C., ma un gas refrigerante chiamato

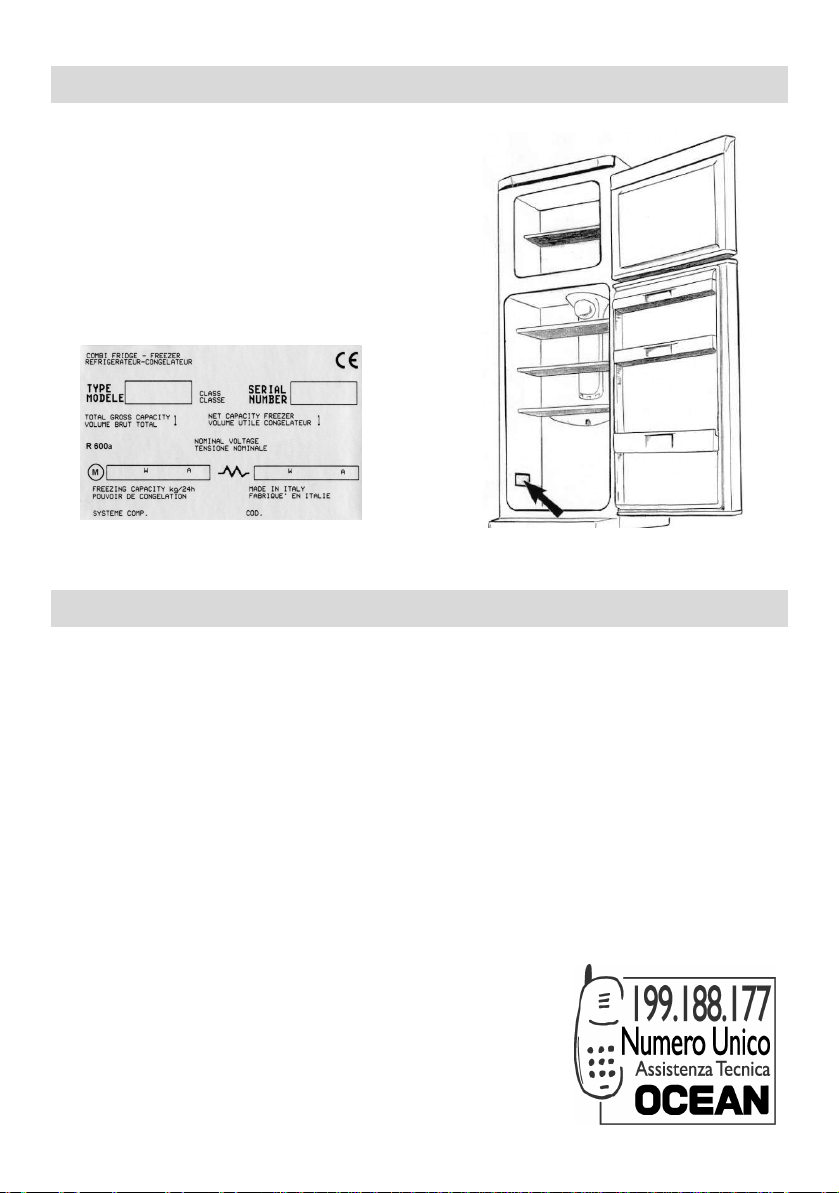

R600a. Il tipo esatto di gas refrigerante utilizzato nel vostro apparecchio è indicato chiaramente sulla targhetta segnaletica che si trova
all'interno dello scomparto frigo del vostro apparecchio, sulla parete sinistra in basso.
L'R600a è un gas non inquinante che non nuoce allo strato di ozono e il contributo all'effetto
serra è praticamente nullo.
TUTELA DELL'AMBIENTE
I materiali utilizzati per l'imballaggio di questo
apparecchio sono riciclabili. Partecipate al loro
riciclaggio e contribuite in tal modo alla tutela
dell'ambiente gettandoli negli appositi contenitori previsti a tal scopo.
Il vostro apparecchio contiene anche parecchi materiali riciclabili.
Riporta pertanto questo logo, che
sta ad indicare che gli elettrodome-
stici usati non vanno mischiati con
altri rifiuti. Il riciclaggio degli elettrodomestici
che il vostro costruttore organizza verrà così
effettuato nelle migliori condizioni, conformemente alla direttiva europea 2002/96/CE sui
rifiuti di apparecchiature elettriche ed elettroniche. Rivolgetevi al vostro Comune o al vostro
rivenditore per conoscere il punto di raccolta
per apparecchi usati più vicino a casa vostra.
Vi ringraziamo per il vostro contributo alla
tutela dell'ambiente.
BIOCARE - Le pareti anti-batteri
Si tratta di un rivestimento specifico delle pareti del vostro frigo composto da ioni d'argento
che impediscono ai batteri di svilupparsi.
Il rivestimento anti-batteri non necessita di alcun trattamento particolare e resta attivo per
tutto il tempo di durata del vostro apparecchio.
5
Dovete tuttavia pulire il vostro apparecchio regolarmente.
Vedi capitolo "pulizia del vostro apparecchio".
Descrizione del vostro apparecchio
Cruscotto
Ripiano
Balconcino freezer
(in opzione)
Termostato
Illuminazione
Sistema di ventilazione*
Maxi-Fresh*
Cassetto verdura
Piedini
Balconcino burro
Ripiani estraibili
Pareti anti-batteri
Balconcino bottiglie
* secondo i modelli
Questa guida all'installazione
ed uso del vostro frigo-congelatore è valida per diversi modelli.
Possono esserci lievi differenze
nei dettagli e negli accessori tra
il vostro apparecchio e le descrizioni presentate.
Balconcino
Zoccolo
Condensatore
Vaschetta recupero acqua
Motore
6
Inversione del senso di apertura delle porte
L'apertura delle porte normalmente è a sinistra (cerniera a destra ); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato di seguito. Si raccomanda, per
ottenere un buon risultato, di seguire scrupolosamente le indicazioni e la sequenza delle operazioni.
1. Coricate delicatamente l'apparecchio sul retro.
2. Rimuovete lo zoccolo tirando verso di voi le linguette
A presenti sulla sua parte inferiore e ruotandolo verso
l'alto per sganciarlo(R1). Sfilate la piastrina di copertura B dalla sede di sinistra e infilatela in quella di destra (R2).
3. Svitate il perno della cerniera inferiore C e sfilatelo
dalla sede. Recuperate il distanziale di plastica inserito sul perno tra porta e cerniera. Svitate la cerniera
inferiore D e riavvitate il perno C nel foro di sinistra
della cerniera.(R3)
4. Sfilate la porta del frigorifero (R3)
Figura R1
A
Figura R2
B
Figura R3
F
A
E
D
5. Svitate e sfilate la cerniera intermedia E facendo attenzione a conservare i distanziali in plastica che
sono inseriti sul perno (R3).
6. Togliete le piastrine G di copertura cerniera superiore (R4)
7. Sfilate la porta congelatore dalla cerniera superiore (R4).
8. Togliete la vite e i tappini F dal lato sinistro del mobile (R3) ed inseriteli nei fori lasciati liberi sul lato destro del mobile.
9. Togliete i tasselli di copertura H del cruscotto (R5 ).
10. Svitate la cerniera superiore destra I e sfilate dalla sede del cruscotto (R 5 ).
7
C
Figura R4
G
Figura R5
I
H
H
Inversione del senso di apertura delle porte
11. All'interno dello zoccolo è alloggiata la cerniera superiore sinistra L (R6) , toglietela e inseritela nella sede
di sinistra del cruscotto M . Bloccatela con le 2 viti di
fissaggio (R7).
12. Inserite e agganciate le coperture N del cruscotto (R7)
13. Per conservare la cerniera superiore destra, della quale per ora non avete bisogno ma che potrebbe servirvi in futuro, inseritela nella sede ricavata nello zoccolo (R6).
14. Sfilate il tassello chiusura fori O dalla parte sinistra della porta frigorifero (R8)
15. Svitate dalla parte destra della porta frigorifero il
blocchetto metallico fermoporta P, capovolgetelo e
avvitatelo sul lato sinistro della porta del congelatore
allineando il foro della piastrina con quello della porta
(R8). Svitate dalla parte destra della porta congelatore il blocchetto metallico fermoporta P, capovolgetelo
e avvitatelo sul lato sinistro della porta del frigorifero
allineando il foro della piastrina con quello della porta
(R8).
16. Inserite il tassello chiusura fori O, che prima era a sinistra della porta frigorifero, nella parte destra della
stessa porta (R8).
17. Infilate la porta congelatore nella cerniera superiore (R9)
18. Inserite la cerniera intermedia e fissatela con le viti facendo attenzione ad inserire anche i distanziali in plastica sul perno (R9).
19. Infilate la porta frigorifero nella cerniera intermedia (R9)
20. Inserite la cerniera inferiore nella porta frigorifero facendo attenzione ad inserire anche il distanziale in
plastica sul perno tra la cerniera e la porta. Fissate la
cerniera con le viti (R9).
21. Rimontate lo zoccolo.
22. Inserite le coperture superiori della porta .
23. Rimettete in piedi il prodotto
attendete 2 ore prima di riaccendere
il frigorifero
Figura R6
L
Figura R7
M
N
N
Figura R8
P
O
Figura R9
8
Loading...
