OBCC GQ2008E User Guide

GQ2008E 光端机

用户手册

广 州 光 桥 通 信 设 备 有 限 公 司

Guangzhou Optical Bridge Communications Equipment Co.

Ltd.

GQ2008E 光端机操作手册

目 录

前 言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

第一章 总体介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1 概述

1.2 设备特点

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

第二章 功能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.1 主机前面板介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.2 主机后面板介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

第三章 技术指标

3.1 工作环境

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.2 电源部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.3 机械参数（宽 × 高 × 深 MM ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4 E1 接口规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.5 以太网接口规范

3.6 RS-232 接口规范

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.7 FXO(FXS) 电话接口规范 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

第四章 安装方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.1 安全要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.2 开箱检查

4.3 电源

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

4

8

8

9

9

10

11

第五章 附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.1 做线方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.2 故障诊断和排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2

GQ2008E 光端机操作手册

前 言

版本说明

本手册版本为： V2.0

版权声明

本手册的版权归 本公司 所有，并保留对本手册及本声明的最终
解释权和修改权，未得到 本公司 的书面许可，任何人不得以任
何方式或形式对本手册内的任何部分进行复制、摘录、备份、
修改、传播、翻译成其它语言、将其全部或部分用于商业用途 。

免责声明

本手册依据现有信息制作其内容，如有更改恕不另行通知。本
公司在编写该手册的时候已尽最大努力保证其内容准确可靠，
但本公司不对本手册中的遗漏、不准确或错误导致的损失和损
害承担责任。

内容简介

本使用手册介绍了 模块化语音数据复用设备 的安装与使用方
法。 在您第一次使用我们的设备之前，请务必仔细阅读所有资
料， 并按照使用手册的各项说明安装和使用该系列产品 ，以避
免因误操作而损坏设备。感谢您使用我们的产品。

环境保护

本产品符合关于环境保护方面的设计要求，产品的存放、使用
和弃置应遵照相关国家法律、法规要求进行。

欢迎您对我们的工作提出批评和建议，我们将把您的意见视
为对我们工作的最大支持。

3

GQ2008E 光端机操作手册

第一章 总体介绍

1.1 概述

GQ2008E 综合光端机 是 基于自主软件研制而成 的新一代 具有带宽

自动动态分配功能的 高集成度 的语音数据综合接入 设备， 它可以在 一 个

标准的光纤通道中 传输 以太网、 FE1 等信 号。

本设备 可广泛应用于 电信 、 移动、网通、联通等运营商以及 电力、

水利、金融、交通、煤炭、公安、监狱、部队等部门的话音、数据、 图
像的综合接入。

1.2 设备特点

 高密度单板设计，提升系统可靠性能，具有易于安装调试，

免维护，性能稳定的特点；根据用户订购设备类型不同，上
行接口有以下三种（请在定购时选择）： 1 、 FC/SC 光纤接 口

2 、 75 欧姆 E1 接口 3 、 120 欧姆 E1 接口；

 主机为 1 Ｕ高度的 19 英寸结构，可提供 4 路 E1 接口和可选

项配 2 路 以太网接口 ；

 面板上拥有完善的功能控制开关和 智能 告警指示功能 ，可以

即时提示设备是否正确设置，本端指示灯也可以显示远端设

备所有指示灯状态；

 以太网 用户 接口 10M/100M 、 全 / 半双工自适应， 交叉直通 自

适应 ；并具有掉线自检功能，当线路上出现 LOS 、 SYL 时， 设

备自动关闭以太网口可提示交换机启用备用线路。等到线路
上没有上述告警时设备以太网口会自动重新启用并可提示可

交换机启用主用线路；

第二章 功能说明

2.1 主机前面板介绍

前面板共有 27 个指示灯、两组 DIP 拨码共 12 位。

2.1.1 前面板指示灯说明

4

GQ2008E 光端机操作手册

前面板共有 31 个指示灯，功能分别为：

指示灯名 功能 描述 备注

PWR

5V 电源指示

灯

传输通道 E1

NOP/LOS

或光路断码

告警指示

传输通道 E1

SYSOS

或光路帧失
步告警指示

 3

 3

E

6

E

LOS1

光路 E

光路 E6误码

E1 支路断码

误码

告警

告警

告警指示

亮 5V 电源正常供电
灭 5V 电源关闭

本端设备传输通道 E1 断码或者

亮

光路收无光告警

灭 正常

闪亮

远端设备主传输通道 E1 或者光
路告警

本端设备传输通道 E1 或者光路

亮

帧失步告警
灭 正常
亮 表示系统误码 ≥ 10
灭 正常

表示系统误码 ≥ 10

亮

正常

灭

表示第一路 E1 断码告警；

亮

表示第一路 E1 收到 2M 信号

灭

3

告警；

 6

告警；

LOS2

LOS3

LOS4

LOS5

LOS6

LOS7

LOS8

E1 支路断码

告警指示

E1 支路断码

告警指示

E1 支路断码

告警指示

E1 支路断码

告警指示

E1 支路断码

告警指示

E1 支路断码

告警指示

E1 支路断码

告警指示

VP1-VP8 语音工作状

态指示

表示第二路 E1 断码告警；

亮
灭 表示第二路 E1 收到 2M 信号
亮 表示第三路 E1 断码告警；
灭 表示第三路 E1 收到 2M 信号
亮 表示第四路 E1 断码告警；
灭 表示第四路 E1 收到 2M 信号
亮 表示第五路 E1 断码告警；
灭 表示第五路 E1 收到 2M 信号
亮 表示第六路 E1 断码告警；

灭 表示第六路 E1 收到 2M 信号

亮 表示第七路 E1 断码告警；
灭 表示第七路 E1 收到 2M 信号

亮 表示第八路 E1 断码告警；
灭 表示第八路 E1 收到 2M 信号

亮 S 口 摘机处于通话状态

5

GQ2008E 光端机操作手册

O 口 模拟 S 口摘机成功

灭 S 口 挂机状态

O 口 挂机状态

闪亮 O 口 收到振铃

以太网接口部分：

指示灯 说 明 功能描述

Link 双绞线连接指示灯

10/100 工作速率指示灯

ACT 以太网收发指示灯 闪烁：数据信号传输

亮：双绞线连接无传输
灭：双绞线无连接
亮： 100Mbps
灭： 10Mbps

( 注： “ 1,2,3,4 ” 指第 1 ， 2 ， 3 ， 4 以太网接口 )

2.1.2 前面板开关说明

前面板上有个 12 位 DIP 拨码开关，功能分别为：

开关名 功能 描述

1 对显 对端告警显示 ON 显示对端告警

OFF 显示本端告警

2 止铃开关 止铃

3 环回开关 环回选择 ON 本端环回

4 留用 留用

闭锁及环回开关对应第个支路

1 第一支路 闭锁或环回 ON 闭锁或环回

2 第二支路 闭锁或环回 ON 闭锁或环回

ON

OFF 输出告警

OFF 对端环回

OFF 解除闭锁或环回

OFF 解除闭锁或环回

不输出告警

6

GQ2008E 光端机操作手册

3 第三支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

4 第四支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

5 第五支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

6 第六支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

7 第七支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

8 第八支路 闭锁或环回 ON 闭锁或环回

OFF 解除闭锁或环回

2.1.3 路 RS232 数据口

前面板上有二个连体 RJ45 口，靠近指示灯的一个 RJ45 口为 2 路 RS232

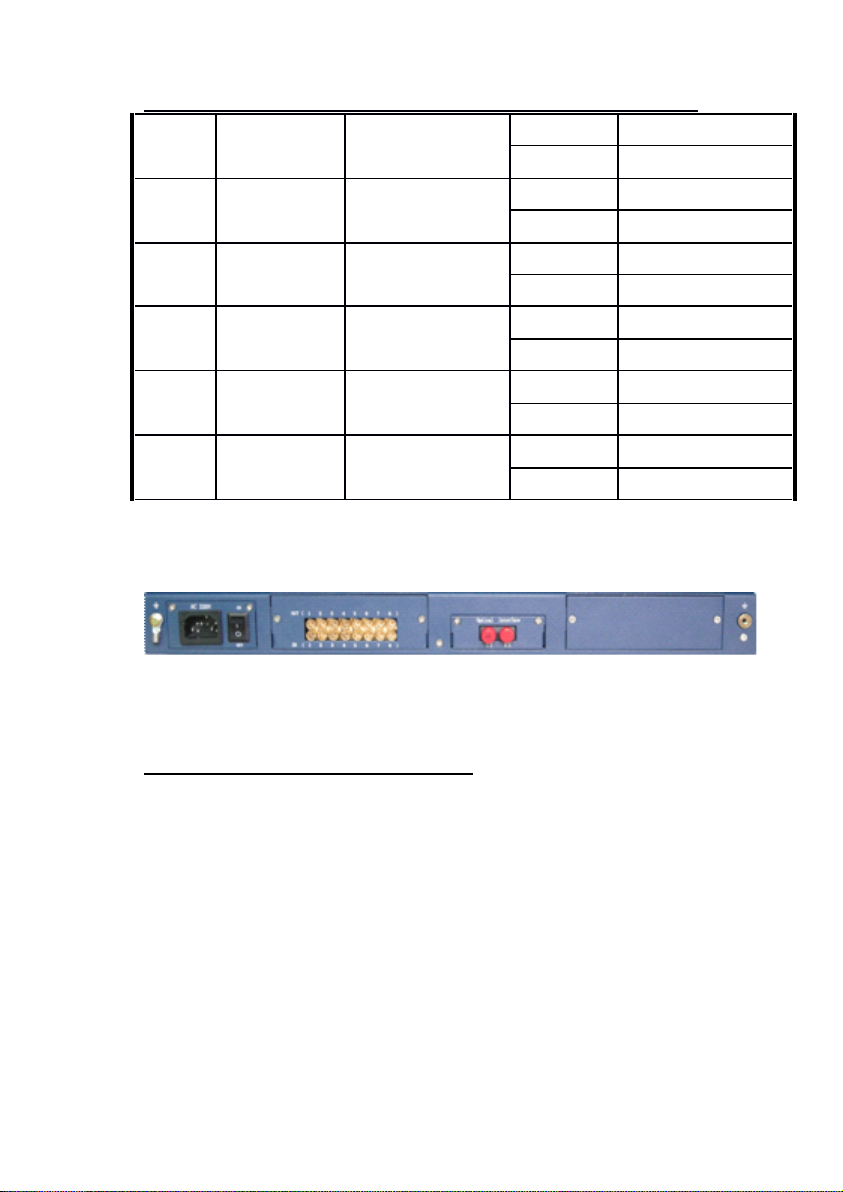

2.2 主机后面板介绍

2.2.1 E1 传输接口（当不提供光传输接口时存在）

75 Ω /RX ： 75 Ω 不平衡 E1 信号输入

75 Ω /TX ： 75 Ω 不平衡 E1 信号输出

注：可选用 120 Ω 平衡信号输入与输出。

2.2.2 光传输接口（当不提供 E1 传输接口时存在）

RX ： 光信号输入 TX ： 光信号输出

2.2.3 2 路 RS232 数据口 ( 可选配 )

后面板上有五个连体 RJ45 口，靠近 E1 口的一个 RJ45 口为 2 路 RS232

2.2.4 以太网口（ LAN 口）

前面板上有二个连体 RJ45 的以太网接口，这 2 个以太网是交换机

式的，只能在选择光纤传输时有效。 以太网口支持交叉线直通线自动
适别，免去重新做线的麻烦。

2.2.5 业务扩展槽

7

GQ2008E 光端机操作手册

根据用户需要可以提供 4 路 FE1 用户接口卡（ 75 Ω /120 Ω ） 、 2 路

RS232 接口、 2 路以太网 ETH 用户接口卡（可和主机上以太网口物理隔

离） 、 FXO/FXS 话路接口卡 （最多 8 路） 、 RS232 用户接口卡 （最多 8 路 ） 、

EM2/4 线接口卡、磁石电话接口卡。

2.2.7 电源

电源输入规格有 AC 和 DC 两种，请在订货时说明。设备支持 220V 、

－ 48V 两种电压。允许电源上下波动范围为 20 ％。请注意直流输入时 有

正负极性。－ 48V 应将机房电源的负极性接入设备的电源输入的负极，

机房电源的正极性接入设备电源输入的正极。 开关打在 “ OFF ” 字样一

侧时为断开电源，否则为接通电源。

第三章 技术指标

3.1 工作环境

整机工作环境温度范围宽，能在恶劣环境下正常、稳定地工作。

工作温度 0 ℃ ～ + 7 0 ℃
贮存温度 － 40 ℃ ～ +70 ℃

相对湿度 10 % ～ 95 %

大气压力 70 ～ 106 kpa

无腐蚀性和溶剂性气体，无扬尘，无磁场干扰。

3.2 电源部分

采用优质电源，允许电压波动范围宽，抗干扰能力强，隔离好， 工

作稳定。

输入电压 A C 220 V / DC － 48V

电压波动 165 V A C ～ 265 V A C 或－ 3 6 VDC ～－ 72VDC

功 耗 ＜ 15 W ( 配置不同接口 , 功耗有所变化 )

3.3 机械参数（ 宽 × 高 × 深 mm ）

独立型（ 1U 高、 19 ″ ） ：外形尺寸 43 0( 483 ) × 4 4 .5 × 203

3.4 E1 接口规范

接口电气特性： 符合 ITU -T G.703 标准

接口转移特性： 符合 ITU -TG.823 标准

8

GQ2008E 光端机操作手册

接口抖动特性： 符合 ITU -T G.823 标准

速率：传输口 2 048Mbps ± 50ppm

线路码型： HDB3

接口阻抗： 75 Ω /120 Ω

接口类型： Q9 （ 75 Ω ） 、 RJ45 （ 120 Ω ）

3.5 以太网接口规范

以太网接口速率： 10M/100M 自适应、 10M 半双工、 10M 全双工、 10 0M

半双工、 100M 全双工可供选择

以太网接口兼容 IEEE 802 .3 协议 ， 支持 IEEE 802 . 1Q

3.6 RS-232 接口规范

电气特性：符合 CCITT V .28 协议

传输速率：异步 ≤ 19200 bps

3.7 FXO(FXS) 电话接口规范

话路特性：符合《邮电部电话交换设备总技术规范》

语音编码： PCM 编码，每路语音 64Kbps
交换口（ FXO ） ：与交换机连接

二线交流输入阻抗： 200+680//0.1 Ω ( 三元件 )

振铃电压： 35 ～ 150V

振铃频率： 17 ～ 60HZ

回损： 20 db
用户口（ FXS ） ：与用户电话机连接

二线交流输入阻抗： 200+680//0.1 Ω ( 三元件 )

用户线环路电阻：小于 1K Ω （包括话机）

振铃电压峰峰值： 110 ～ 150V

振铃频率： 22~28HZ
馈电电压： 28V

回损： 20 db

9

GQ2008E 光端机操作手册

第四章 安装方法

4.1 安全要求

在安装前，请阅读下列安全注意事项，以避免人身伤害，并防止 本

产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危
险，本产品只可在规定的范围内使用。 并只有我公司授权的技术人员 方

可执行维修。

1. 防止火灾或人身伤害

2. 安装时应关断所有电源，所有端子接线准确且检查无误，方

可打开电源。

3. 正确的连接和断开。当设备正处于上电状态时，请勿随意连

接或断开数据线。

4. 产品接地。 本产品通过电源线接地导线接地。 为了防止电击 ，

接地导体必须与地面相连，在与本产品输入或输出终端连接

前，应确保本产品已正确接地。

5. 正确的连接。用户在连接使用时请使用出厂配备的辅配件。

如用户做特殊连接时请注意拐角分配要求。

6. 勿在无设备盖板时操作。如盖板或面板已卸下，请勿操作本

产品。

7. 免接触裸露电路。 产品有电时， 请勿触摸裸露的接点和部件 。

8. 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请让

我公司授权的维修人员检修。

9. 良好的通风环境；请勿在潮湿环境下操作；请勿在易爆环境

中操作。

10. 保持产品表面清洁和干燥。

11. 用户请勿将光头直对眼睛，激光会损坏视网膜。

4.2 开箱检查

开箱后，根据本使用手册中的装箱清单清点箱内设备及配件的型

号、数量是否正确并检查所有物品是否完好，如有异常情况请马上与 本

公司或与本公司的经销商、代理商联系。

10

GQ2008E 光端机操作手册

4.3 电源

检查设备的电源配置，按要求输入电源，如果是直流输入请特别 注

意电压值和正负极性。 插拔电源线前请先断开电源， 操作后再接通电 源。

并在本说明书要求的工作条件下使用本设备。

第五章 附件

5.1 做线方式

5.1.1 E1 接口连接线制作方法

75 Ω 做线方式： 120 Ω 做线方式：

芯与芯通、皮与皮通，芯与皮不通 1 20 Ω 管脚排序方法如下所示：

皮
芯

5.1.2 RS232 接口连接线制作方法

RS232 数据接口的 RJ45 插座管脚定义和接法见下表：

RJ45 定义 第 1 个 DB9 （母） 第 2 个 DB9 （ 母）

1 TXD1 ：第 A 路 RS232 数据输入 3

2 CTS&CSR&DCD 1 、 6 、 8

3 RXD1 ：第 A 路 RS232 数据输出 2

4 GND 5

5

6 CTS&CSR&DCD 1 、 6 、 8

7 RXD2 ：第 B 路 RS232 数据输出 2

8 GND 5

TXD2 ：第 B 路 RS232 数据输入

5.1.3 语音接口连接线制作方法

RJ45 接头的 4 ， 5 脚为语音接口连接线。

1 ， 2 ， 3 ， 4 ， 5 ， 6 ， 7 ， 8

1 （ + ） 、 2 （  ）脚为输出

4 （ + ） 、 5 （  ）脚为输入

3

11

GQ2008E 光端机操作手册

1 ,2,3,4 , 5,6,7,8

5.2 故障诊断和排除

故障原因 可能原因 解决办法

1. 控制开关没有打到位

设备电源指
示 PWR 灯不

亮

2. 未插好外接电源

3. 导电物掉入机框内致使电
源与地短路

4. 电源模块故障

1. 开关打到位

2. 插好外接电源

3. 去除导电物

4. 与供应商联系

E1 （光纤）

连接后

ALOS 、 ASYL
告警。

以太网口

PING 通，但

有丢包

电话接口连
接有误

电话杂音声

很大

1. E1 （光纤）的收发接反

2. E1 （光纤）连接线没有做 对

3. 传输距离超出标准规定

4. E1 （光）模块故障

1. 网线没有作成双绞线形式

2. 网络中 HUBER 级连过多

3. 工作方式没有对应

1. 组网方式中设备搭建有误

2. 订购的电话接口没有对应

有干扰 将设备接地

12

1. 收发对调

2. 正确做线

3. 75 Ω ： 300M

120 Ω :500M ；根据光 模

块功率

4. 与供应商联系

1. 正确做线

2. 改变组网结构，减少

HUBER 的多级级连

3. 设置正确的工作方式

1. O 口设备与语音交换机

相连， S 口与用户连

2. 选择订购的电话口
