Page 1
Page 2
ПОДКЛЮЧЕНИЕ К БАЛЛОННОМУ (СЖИЖЕННОМУ) ГАЗУ 16

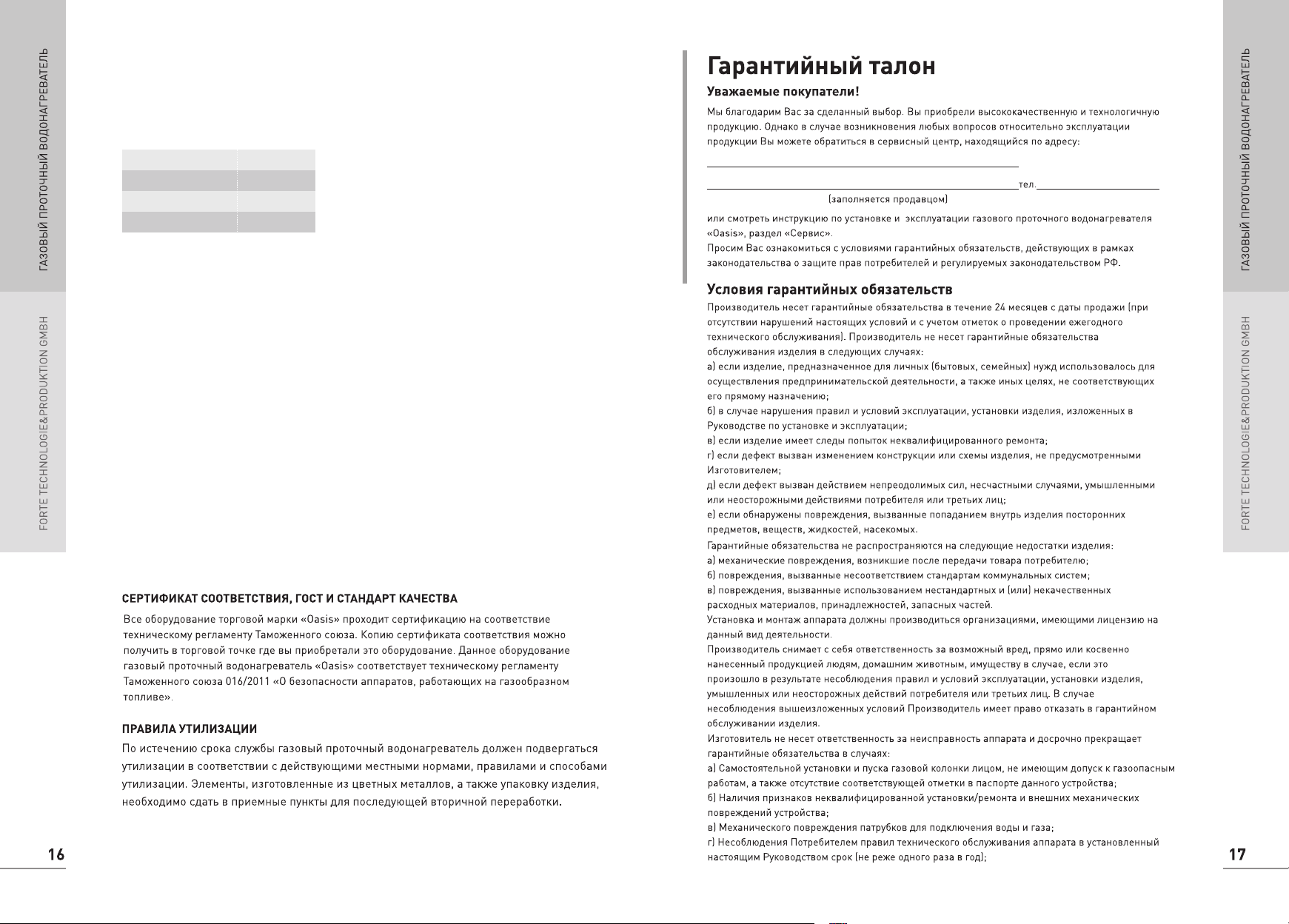

ПРАВИЛА УТИЛИЗАЦИИ 16
Page 3
Модель
Тип газа
Номинальное давление газа, Па
Номинальная тепловая
мощность, кВт
Номинальная
теплопроизводительность, кВт
Давление воды, МПа
Производительность горячей воды
(при ∆t=25°C), л/мин
Номинальный расход газа, м³/ч
Зажигание
Питание
Диаметр дымохода, мм
Размер изделия (ВхШхГ), см
Вес нетто, кг
12M/MS
12
10.08
6
1.16
90
44x31x12
5.3
16M/MS
16
13.3
8
1.55
Постоянный ток, батарейки 3 В
100
55x33x17.5
7.5
20M/MS
Природный газ
1300
20
16.8
0.03-0.8
10
1.9
Автоматическое электронное
110
55x33x17.5
8.6
24M/MS
24
20.1
12
2.28
110
55x33x17.5
9.1
28M/MS
28
23.5
14
2.48
120
61x36x18.9
10
Page 4

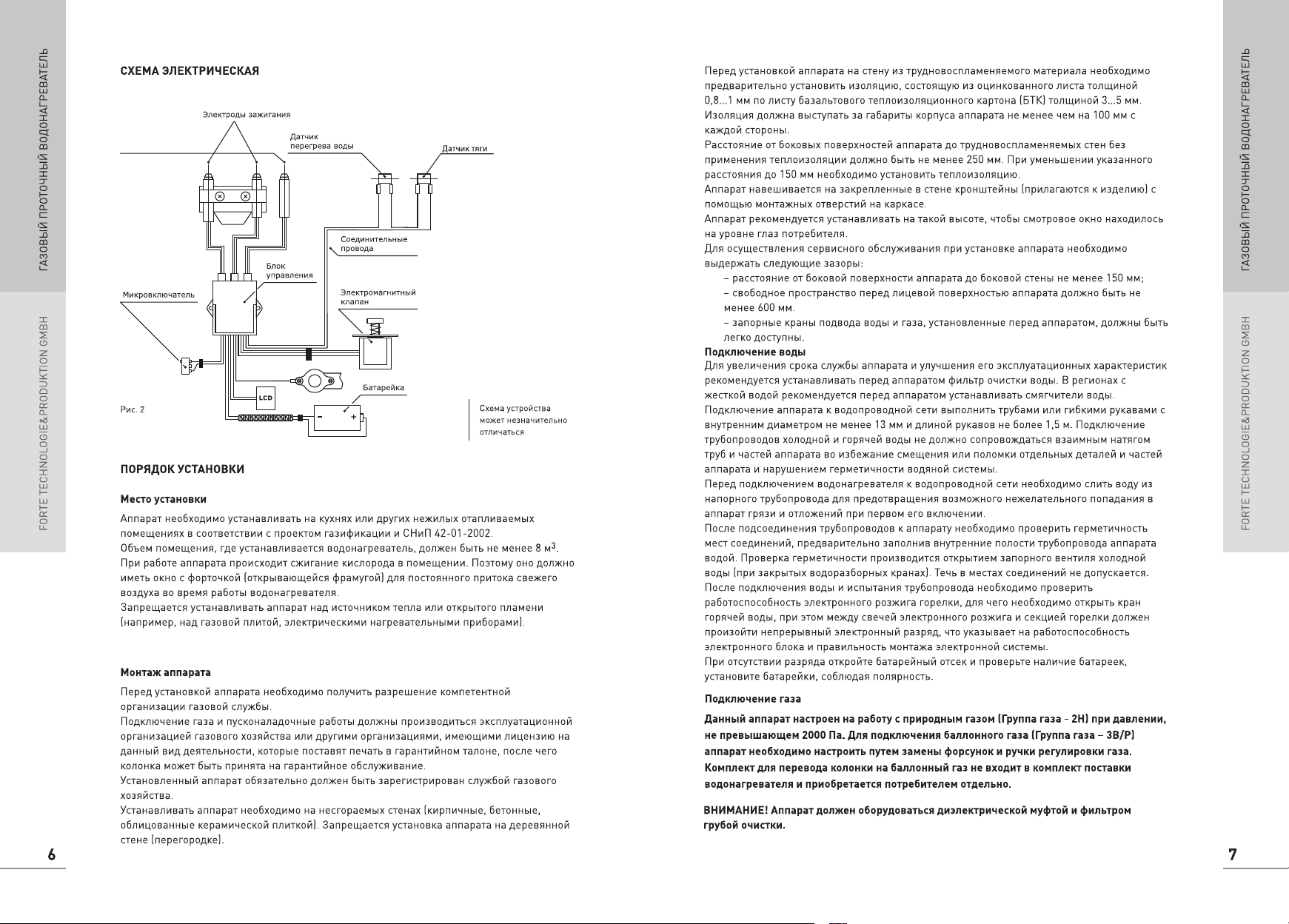

Page 5
Электрод
ионизационного
контроля пламени
Запрещается устанавливать аппарат рядом с источниками влаги, такими как мойки, ванные
комнаты, раковины.
Page 6

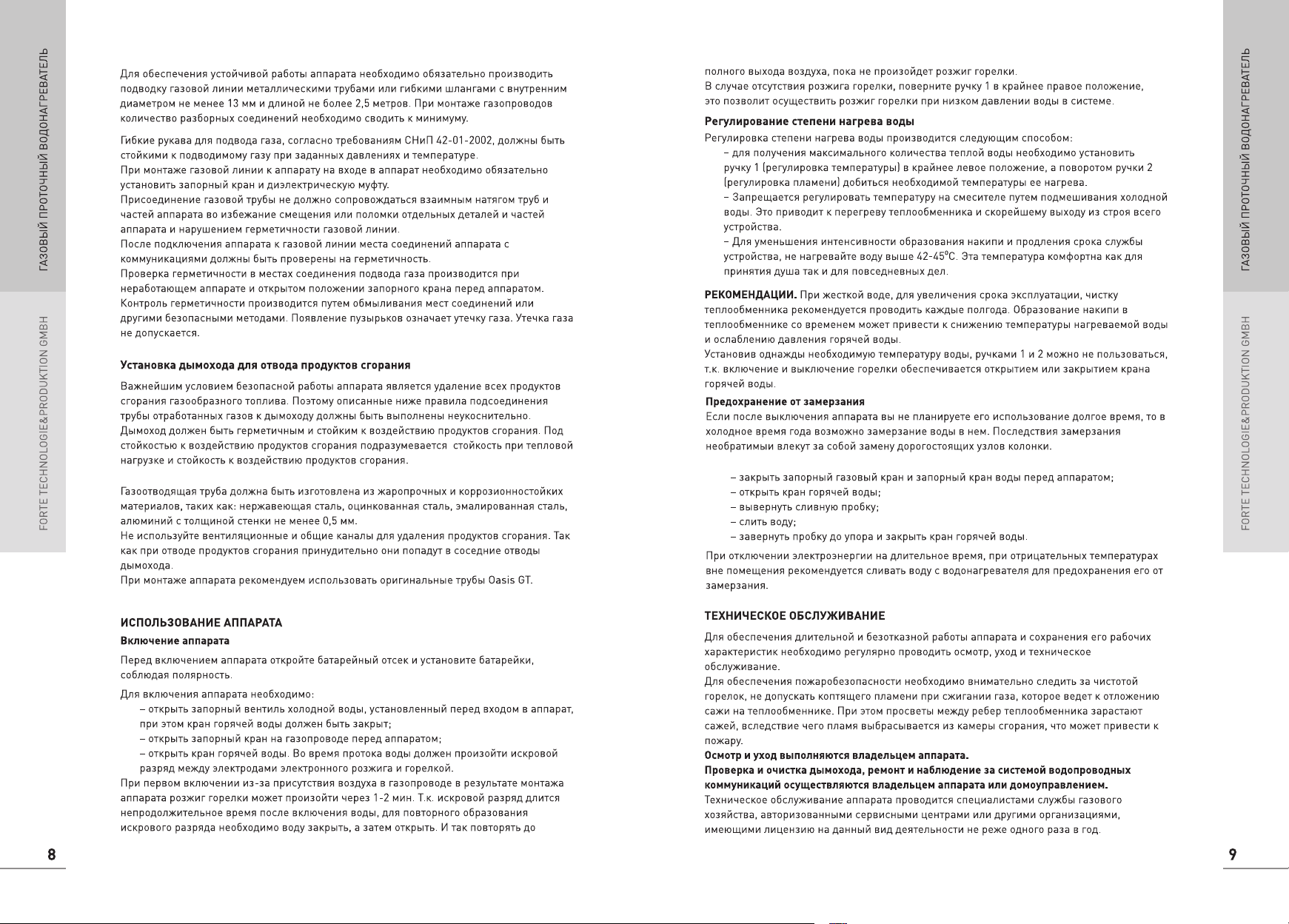

трубы должна быть не менее 50 см.
Разгонная часть дымоотводящей
Обязательно при долгом простое сливайте из неё воду. Делается это следующим образом:

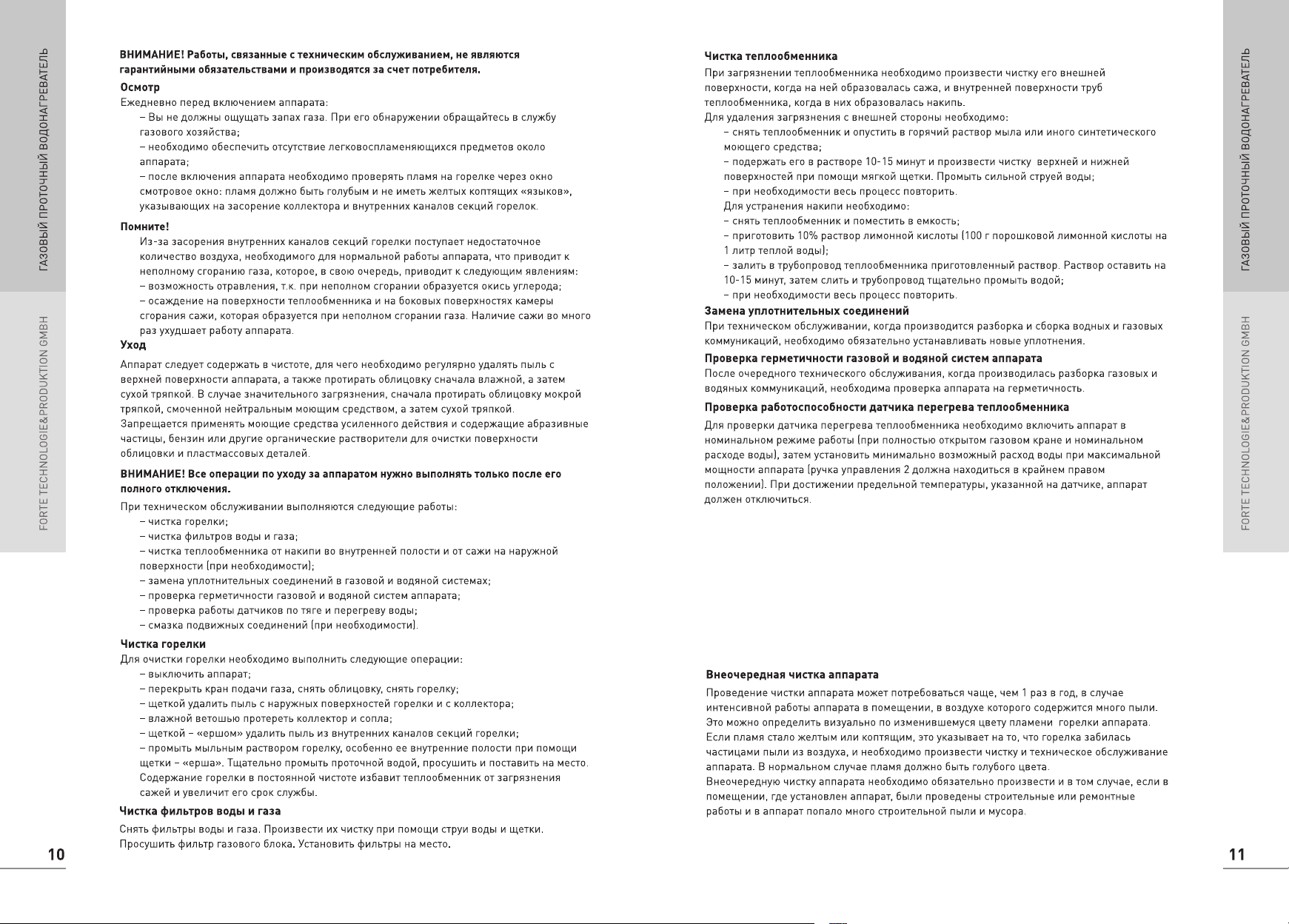

Page 7
В газовых проточных водонагревателях «Oasis» имеется датчик тяги, срабатывающий при
некорректной работе дымохода. Отключение датчика тяги недопустимо. При некомпетентном
обращении с датчиком тяги возможны серьёзные последствия вплоть до летального исхода.
Установка датчика тяги и замена пришедших в негодность деталей производятся только
сертифицированными организациями и авторизованными сервисными центрами.
При замене деталей аппарата могут быть использованы только запасные части, выпускаемые
изготовителем. В случае неполадок в системе удаления продуктов сгорания подача газа к
горелке прекращается. В случае повторяющихся отключений водонагревателя необходимо
принять меры по устранению неисправности газоотведения. В случае постоянных перерывов
в подаче газа обратитесь к специалисту.

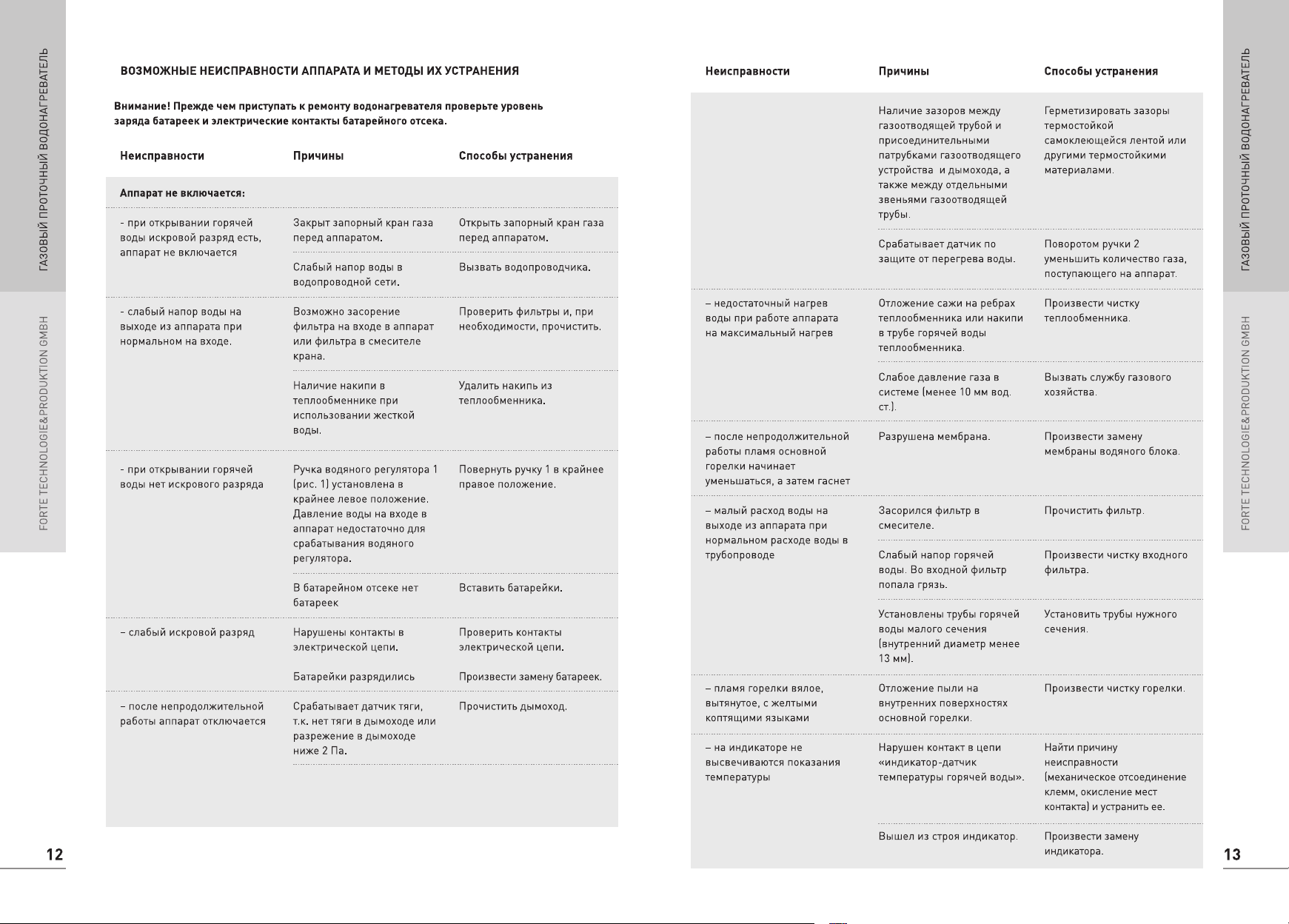

Page 8

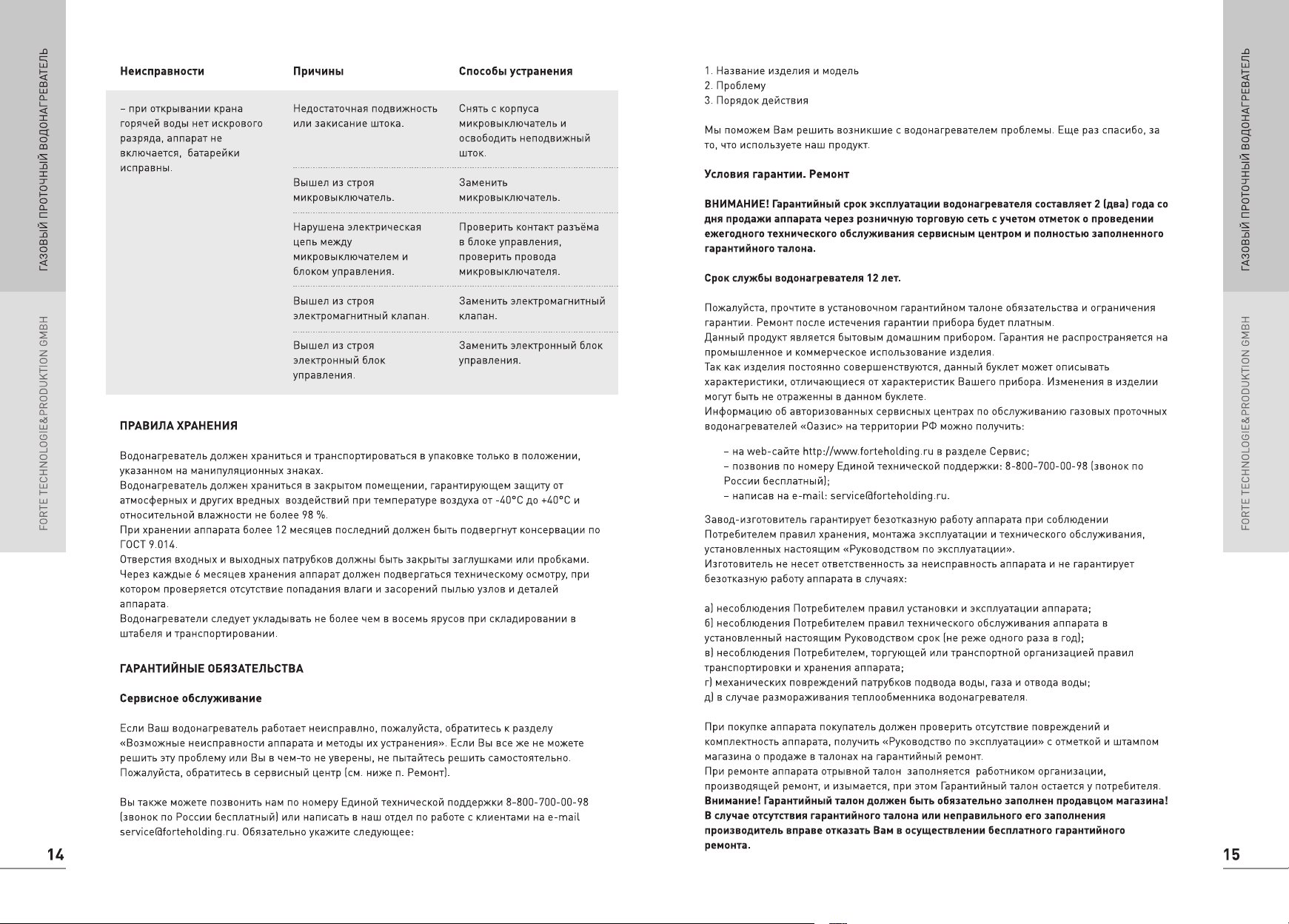

Page 9
Page 10
ПОДКЛЮЧЕНИЕ К БАЛЛОННОМУ (СЖИЖЕННОМУ) ГАЗУ
При подключении газового проточного водонагревателя «Оasis» к баллонному (сжиженному)
газу необходимо поменять форсунки газовой горелки и регулятор газа. Данную процедуру
должны выполнять специалисты сервисного центра или лицензированного по данному виду
деятельности предприятия. Диаметр сопел горелки:
Природный газ, 1274 Па
Природный газ, 1960 Па
Природный газ, 2205 Па
Сжиженный газ, 2940 Па
1,28 мм
1,14 мм
1,1 мм
0,79 мм
Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш
аппарат настроен на работу со сжиженным газом.
Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением
стабилизации паровой фазы 300 мм вод.ст. и производительностью паровой фазы
не менее 1 м³/ч.
Внимание! Использование редукторов с давлением стабилизации, отличающимся
от 300 мм вод.ст. запрещается.
Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний
диаметр – не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому
газу при заданных давлении и температуре. Перед входом в аппарат должен быть установлен
запорный газовый кран. Запорный кран должен быть легко доступен. После окончания монтажа
необходимо проверить места соединений и всю длину соединительного шланга на предмет
утечки газа. Во избежание несчастных случаев запрещается:
-хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи
от источников тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);
- нагревать баллоны с помощью пламени или нагревательных приборов;
- использовать поврежденные газовые баллоны.
Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы
ограничить доступ к ним детей и посторонних лиц.
О переводе аппарата на другой вид газа в гарантийном талоне должна быть сделана
соответствующая отметка мастером сервисного центра.
Page 11
Page 12
