nVent T2BLUE User manual

T2BLUE

GB

INSTALLATION MANUAL

D

MONTAGEHINWEISE

FR

MANUEL TECHNIQUE

NO

MONTERINGSANVISNING

SE

FÖRLÄGGNINGSINSTRUKTION

FI

ASENNUSOHJE

PL

INSTRUKCJA MONTAŽU

RU

РУКОВОДСТВО ПО УСТАНОВКЕ

CZ

MONTÁŽNÍ NÁVOD

SK

NÁVOD NA MONTÁŽ

RO

INSTRUCTIUNI DE UTILIZARE

H

SZERELÉSI ÚTMUTATÓ

LT

MONTAVIMO INSTRUKCIJA

LV

MONTAŽAS INSTRUKCIJAS

EST

PAIGALDUSJUHEND

LANGUAGE • SPRACHE • LANGUE • SPRÅK • SPRÅK • KIELI •

JĘZYK • ЯЗЫК • JAZYK • JAZYK • LIMBĂ • NYELV • KALBA •
VALODA • KEEL

English 6

Deutsch 8

Français 11

Svenska 14

Norsk 16

Suomi 19

Polski 21

Russkij

Česky 27

Slovensky 30

Română 32

Magyar 35

Lietuvių 38

Latviešu 40

Eesti 43

24

2 | nVent.com

A

5

3

1

2

6

9

8

7

4

B

T2Blue-10
T2Blue-20

T2Blue-10

1

2

3

4

5

6

7

8

9

1

2

3

4

5

6

7

nVent.com | 3

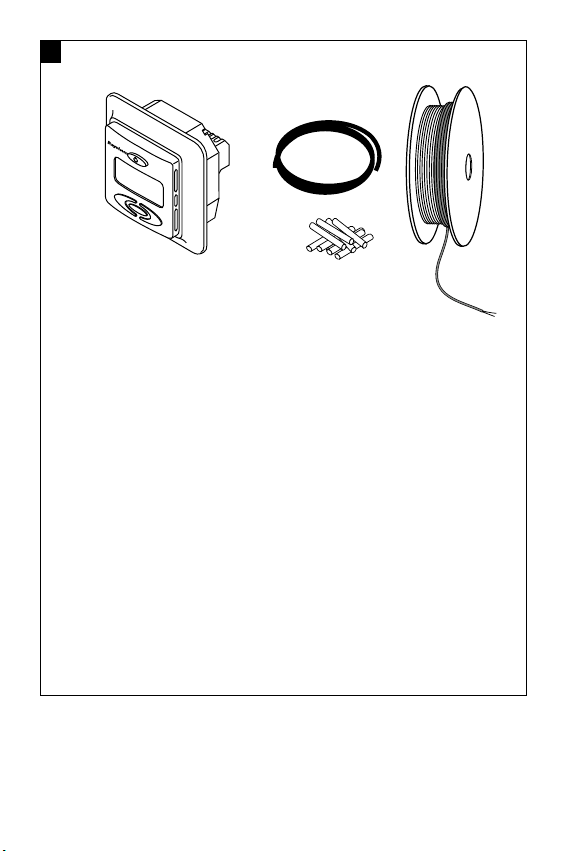

C

4 | nVent.com

D

*

*

*

* depending of the type of kit you purchased
* abhängig vom gewählten Produkt
* selon le type de kit
* beroende på vilken typ av paket som är inköpt
* Avhenger av hvilken type sett du kjøpte
* riippuen mikä asennuspakkaus on ostettu

* wyposażenie zależne od zakupionego zestawu
* В зависимости от типа приобретенного набора
* podle typu zakoupené soupravy
* podľa typu zakúpenej súpravy
* depinde de kit-ul cumpărat
* Az Ön által megvásárolt terméktől függően.
* priklausomai nuo jūsų nusipirkto rinkinio tipo
* atkarībā no iegādātā komplekta tipa
* sõltuvalt ostetud komplekti tüübist

nVent.com | 5

ENGLISH

General instructions

nVent offers a 12 year Total Care Warranty for this product. Please

check the Total Care Warranty Certificate and Registration Form
(included in the Commissioning form or downloadable from

www.raychemfloorheating.com) for more details. Please read the

circumstances, standards and regulations. The commissioning form has to be
filled out by a qualified electrician. It should be kept by the owner of the building

in order to comply with electrical regulations and the Total

Care Warranty conditions.

complete installation instructions carefully. Pay attention to local

Installation instructions

T2Blue may not be cut to length, crossed or installed with a spacing closer than

50 mm. T2Blue can be installed under floor tiles or natural stone. The thermal
resistance of the floor construction above T2Blue should be as low as possible.
Do not step on the cables during installation. Also the heating cable should not
be laid across expansion joints. The joint between the heating cable and the

connection cable must be located in the screed and must not be pulled up into

the conduit. Handle the joint with care. i.e. do not bent or pull the joint. Always
pay attention to instructions for the floor covering adhesive.
Do not lay heating cable in areas that might be damaged by drilling etc. or might
be covered by cupboards etc.

The subfloor should be clean, stable and rigid, without cracks or adhesion-

reducing substances. Cracks are to be filled out beforehand with a casting resin.
Big roughness is to be levelled out. The concrete subfloor must be completely
dry before installing the underfloor heating system. With quickly solidifying
plaster, one should follow the supplier’s instructions.

IMPORTANT!

A floor thermostat should be used! It is recommended to install the

sensor cable in a conduit, so that it is possible to replace a defective

sensor easily. The conduit must be sealed properly. The sensor itself

should be located close to the surface immediately under floor tiles
or other floor covering and should be positioned centrally between

two heating cables. Avoid mechanical damage to the heating cable!

In case of damage a splice kit can be used. Please observe all
applicable regulations concerning installation.

6 | nVent.com

Technical data

T2Blue

Nominal voltage AC 230 V

Nominal power

Min. bending radius 30 mm
Min. cable spacing 50 mm
Max. exposure temp. +90°C
Min. installation temp. +5°C

Length of cold lead cable 2,5 m

Approvals

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Below listed floor covering materials can be used with lowest

thermal conductivity:

Tiles/marble/granite max. thickness 30 mm λ = 1,0 W/mK

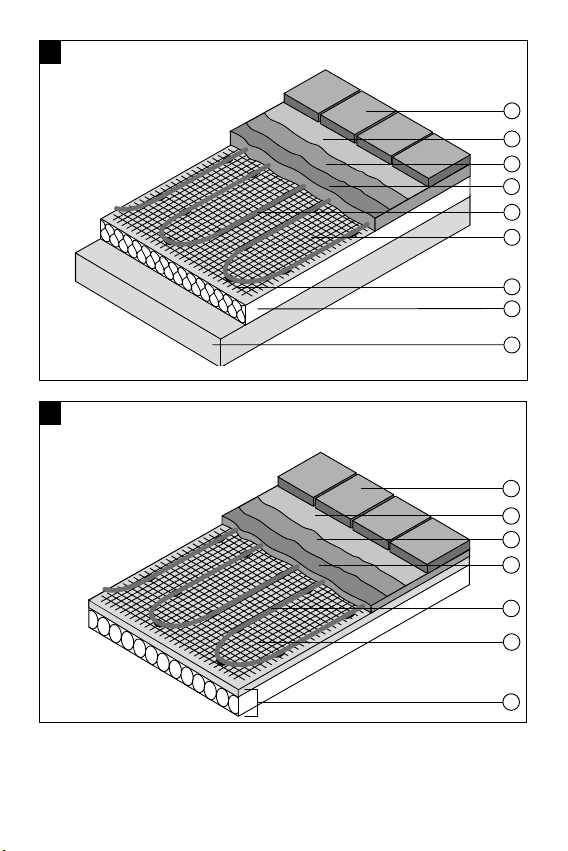

A

Laying in screed (30-50 mm)

1. Tile floor covering (tiles or natural stone)

2. Adhesive

3. Watertight layer (optional for wet areas)

4. Special screed for underfloor heating systems (30 – 50 mm)

5. T2Blue heating cable

6. Metal/mesh

7. Plastic foil

8. High density polystyrene insulation (thickness 30 – 50 mm)

9. Subfloor construction (concrete, tiles, wood, PVC, …) without

thermal insulation

B

Laying in self leveling compound (15-30 mm)

1. Tile floor covering (tiles or natural stone)

2. Tile adhesive

3. Watertight layer (optional for wet areas)

4. Special (self-levelling) mortar for underfloor heating

systems (≥ 15 mm)

5. T2Blue 10 W/m

6. Metal/mesh (optional only needed for wooden

combustable subfloors)

7. Existing floor (tiles, wood, PVC, ...) with thermal insulation

nVent.com | 7

Heating cable adhesive

(not included in all packs, can be ordered separately)

Properties

The heating cable adhesive is a rod-shaped hot melt adhesive for hot

adhesive guns (Ø 12 mm), which is extremely adhesive. The adhesive has a
processing time of 30 seconds, depending on the size, temperature and thermal
conductivity of the material to be glued. The correct strength is achieved when
the adhesive or glued joint has cooled to room temperature.
Processing temperature: +200° to +220°C.
Temperature resistance: +70°C.
Storage: at room temperature.

Range of application

The heating cable adhesive can be used for fixing heating cables on rough-

casting, plaster, priming compound and tiles. A metal mesh must be secured

with heating cable adhesive to dimensionally stable wooden surfaces and

plastic mats, after which T2Blue is applied to the metal mesh.
Instructions for use
The surface must be dry and clean. Gluing should be carried out at room
temperature, and good ventilation must be provided. All other instructions apply
to the use of the appropriate glue gun.

The components of the product are classified, according to the law,

as not hazardous to health or inflammable.
N.B. Risk of burns from molten glue and hot tool.

C

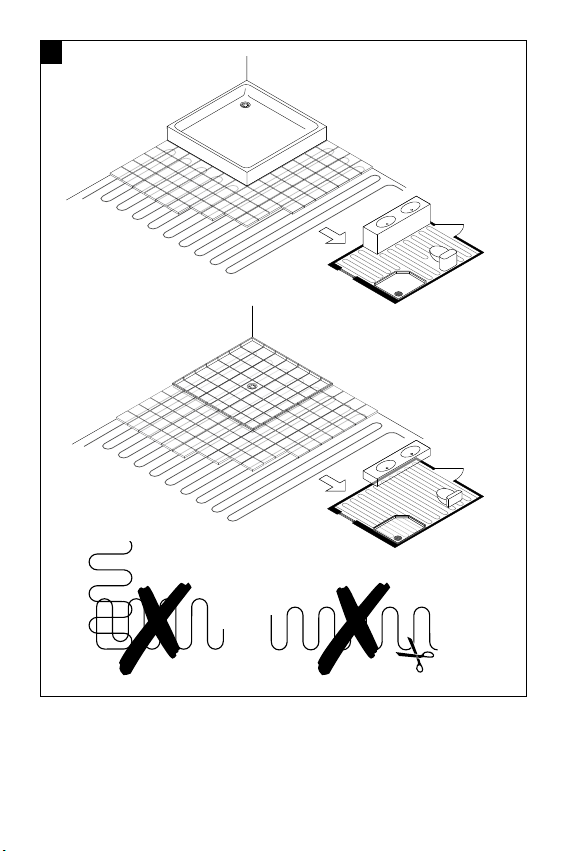

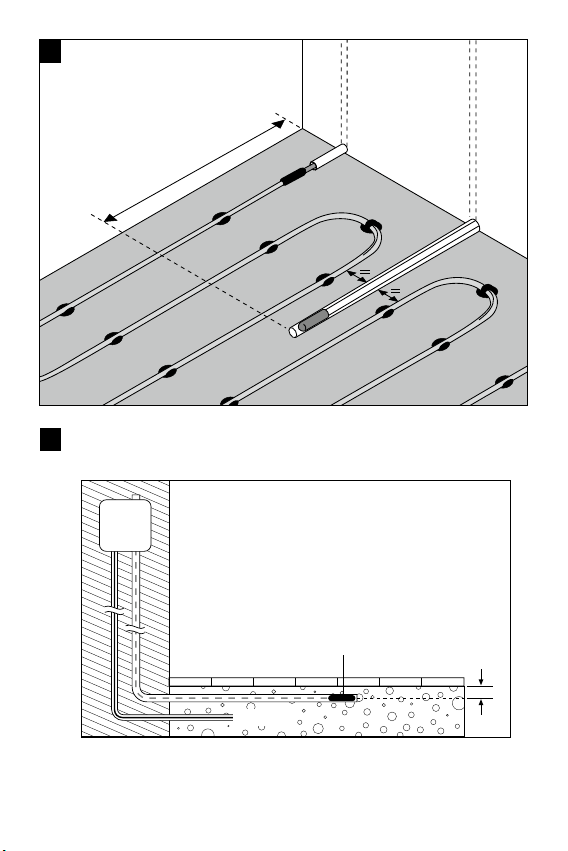

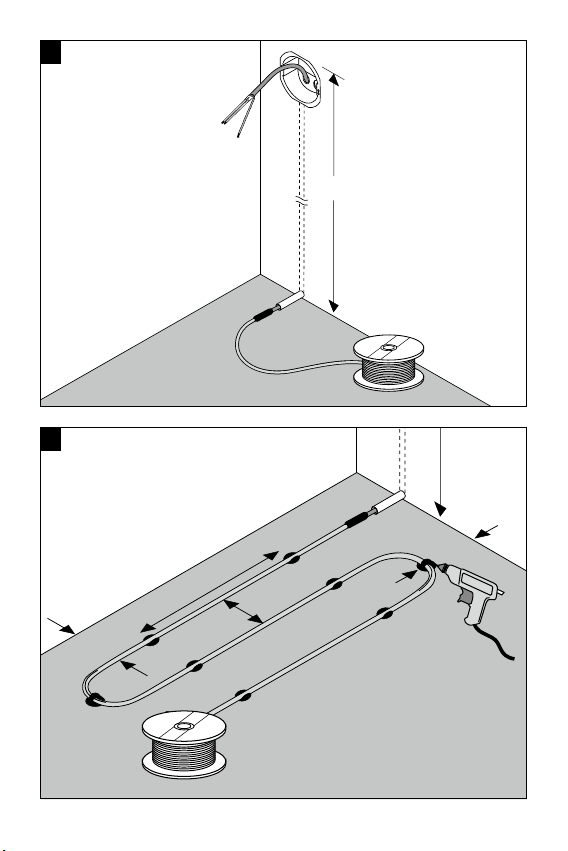

Installation stages: Determination of heated surface

DEUTSCH

Allgemeines

nVent bietet eine 12-Jahre Total Care-Garantie für dieses Produkt.
Bitte prüfen Sie das Total-Care-Garantie-Zertifikat und
Registrierungsformular (einschließlich In-Betriebnahmeprotokoll,
herunterladbar von der Internetseite www.raychemfloorheating.

Anleitung sorgfältig durch. Beachten Sie die örtlichen Begebenheiten sowie
länderspezifischen Standards und Richtlinien. Der Inbetriebnahme-Bericht muss
von einem qualifizierten Elektriker ausgefüllt werden. Dieser sollte gemäß den
Elektrovorschriften und den Total Care Garantie Bestimmungen bei dem
Hauseigentümer aufbewahrt werden.

com) für weitere Informationen. Bitte lesen Sie die komplette

8 | nVent.com

Montagehinweise

T2Blue darf nicht abgelängt, überkreuzt oder dicht nebeneinander
verlegt werden. Der Mindestverlegeabstand ist 50 mm. T2Blue kann
unter Bodenbelägen wie Fliesen oder Naturstein eingesetzt werden. Der
Wärmedurchlasswiderstand des Bodenaufbaus über dem Heizkabel sollte so
klein wie möglich gehalten werden. Vermeiden Sie das Betreten des Heizkabels
während der Verlegearbeiten. Eine Verlegung über Dehnungsfugen ist nicht
zulässig, da dies zu späteren Schäden am Heizkabel führen kann. Beachten
Sie stets die Gebrauchsanweisung des Herstellers der verwendeten Baustoffe
wie z.B. Fliesenkleber oder Ausgleichsmasse. Verlegen Sie kein Heizkabel auf
Flächen, die später mit Bohrlöchern o.ä. versehen oder die durch Schränke
o.ä. abgedeckt werden. Der Untergrund muss sauber, tragfähig und fest sowie
formbeständig, frei von Rissen und haftungsmindernden Stoffen sein. Risse
sind vorab fachmännisch mit Gießharz zu schließen. Grobe Unebenheiten
sind auszugleichen. Bei neu verlegten Zement- und Anhydritestrichen ist
die Belegereife zu messen. Anhydritestrich muss ausreichend geschliffen,
abgesaugt und grundiert sein. Bei Schnellestrichen gelten die Angaben des
jeweiligen Herstellers.

WICHTIG!

Bei Verwendung von T2Blue-Heizkabel muss ein Bodenthermostat

verwendet werden. Es empfiehlt sich, die Sensorleitung in einem

Leerrohr zu installieren, so kann später ein defekter Sensor einfach
ersetzt werden. Der Sensor selbst sollte nahe der Oberfläche, also
z.B. unter der Fliese, und möglichst genau zwischen zwei Heizkabeln
positioniert werden. Vermeiden Sie jegliche Beschädigung am
Heizkabel. Bei der Montage sind die örtlichen Normen und Regeln
zu beachten.

Technische Daten

T2Blue

Nennspannung AC 230 V

Wärmeleistung

Min. Biegeradius 30 mm
Min. Verlegeabstand 50 mm
Max. Betriebstemperatur. +90°C
Min. Montagetemperatur +5°C

Länge der Anschlussleitung 2,5 m

Zulassungen

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

nVent.com | 9

Hinweis: Es können folgende Bodenbeläge mit der angegebenen
Mindest-Wärmeleitfähigkeit verwendet werden:

Fliesen/Marmor/Granit max. 30 mm dick λ = 1,0 W/mK

A

T2Blue in Estrich oder Beton (30-50mm Überdeckung)

1. Fliesen- oder Natursteinbelag

2. Fliesen- oder Natursteinkleber

3. Alternative Abdichtung (optional für Nassbereiche)

4. Estrich/Beton für Fussbodenheizung (Dicke 30-50 mm)

5. T2Blue – Heizkabel

6. Metallgitter

7. Trennlage

8. Wärme- und/oder Trittschalldämmung

9. Unterboden (Beton, Holzdielen etc.)

B

T2Blue in eine Ausgleichsmasse (15-30 mm)

1. Fliesen- oder Natursteinbelag

2. Fliesen-oder Natursteinkleber

3. Alternative Abdichtung (optional für Nassbereiche)

4. Selbstnivellierende Ausgleichsspachtelmasse (Dicke 15-30 mm)

5. T2Blue Heizkabel

6. Metallgitter (nur bei Holzbödenuntergründen)

7. Unterboden (Beton, Estrich oder Holzdielen)

Heizkabelkleber

(nicht in allen Packungen enthalten, kann separat bestellt werden)

Eigenschaften

Beim Heizkabelkleber handelt es sich um einen stäbchenförmigen
Heißschmelzkleber für Heißklebepistolen (Ø 12 mm), der besonders haftfähig
ist. Der Kleber hat eine Verarbeitungszeit von 30 Sekunden, abhängig von
der Größe, der Temperatur und der Wärmeleitfähigkeit des zu verklebenden
Materials. Die richtige Festigkeit ist erzielt, wenn der Kleber bzw. die verklebte
Fuge auf Raumtemperatur abgekühlt ist.
Verarbeitungstemperatur: + 200° bis +220°C.
Temperaturbeständigkeit: + 70°C.
Lagerung: bei Raumtemperatur.

Einsatzbereich

Der Heizkabelkleber kann zur Befestigung von Heizkabeln auf Beton, Putz,
Gips, Spachtelmasse und Klinker verwendet werden. Auf formbeständigen
Holzunterlagen und Kunstoffmatten muss ein Putznetz mit Heizkabelkleber
befestigd werden, wonach das T2Blue Heizkabel auf dem Netz befestigt wird.

10 | nVent.com

Gebrauchsanweisung

Die Unterlage muss trocken und sauber sein. Das Verkleben sollte bei
Raumtemperatur erfolgen. Für gute Belüftung ist zu sorgen. Ansonsten
gelten die Anweisungen für den Gebrauch der jeweiligen Klebepistole. Die
Bestandteile des Produktes werden lt. Gesetz nicht als gesundheitsgefährdend
oder feuergefährlich eingestuft. Achtung! Gefahr von Brandverletzungen durch
geschmolzenen Kleber und heißes Werkzeug.

C

Verlegung: Bestimmung der beheizten Fläche

FRANÇAIS

Généralités

nVent offre une garantie Total Care de 12 ans pour ce produit. Pour
plus d’informations, vous pouvez consulter le certificat de garantie
nVent RAYCHEM Total Care qui inclut le Formulaire
d’enregistrement pour obtenir la garantie Total Care. Ce document

téléchargé de notre site www.raychemchauffageparlesol.fr.
Lire attentivement les instructions d’installation. Veillez à respecter les
réglementations électriques en vigueur. Le rapport de mise en service doit
être complété par un électricien agréé. Ce rapport devra être conservé par le
propriétaire du bâtiment conformément aux normes électriques en vigueur et
des conditions de la garantie Total Care.

fait partie du Procès-verbal de mise en service ou peut être

Instructions d’installation

T2Blue ne peut être coupé, croisé ou installé à moins de 50 mm d’un autre
câble chauffant. T2Blue convient pour les sols carrelés ou en pierre naturelle.
La résistance thermique du sol posé sur T2Blue doit être la plus faible possible.
Ne pas marcher sur les câbles pendant l’installation. Ne pas poser le câble
chauffant sur les joints de dilatation. La jonction entre le câble chauffant et le
câble d’alimentation doit être noyée dans la chape en évitant que celle-ci ne
remonte dans le fourreau de passage des câbles. Manipuler la jonction avec
précaution, sans la plier et sans tirer sur les câbles. Respecter les instructions
relatives au type de colle utilisée. Ne pas poser de câbles chauffants dans
des zones où le sol est susceptible d’être percé ou recouvert par du mobilier,
etc. La sous-couche doit être propre, stable et rigide, sans fissures et exempte
de substances réduisant l’adhésion. Les fissures doivent être préalablement
rebouchées. Les aspérités importantes doivent être éliminées. Attendre le
séchage complet des chapes en béton avant de procéder à l’installation.
Lorsque du plâtre à prise rapide est utilisé, suivre les instructions du fournisseur.

nVent.com | 11

IMPORTANT !

Utiliser un thermostat avec sonde au sol ! Placer la sonde de sol

dans un fourreau de protection qui facilitera son remplacement en

cas de panne. Veiller à isoler hermétiquement le fourreau aux deux
extrémités. La sonde doit être placée le plus près possible de la
surface, immédiatement sous le carrelage ou le revêtement, entre
deux sections de câble chauffant. Manipuler le câble chauffant

avec précaution pour ne pas le blesser. Si nécessaire, utiliser un

kit d’épissurage pour réparer les dégâts éventuels. Respecter

impérativement les normes électriques en vigueur.

Données techniques

T2Blue

Tension nominale 230 V ca

Tension nominale

Rayon de courbure min. 30 mm
Écart min. entre câbles 50 mm
Température max. d’exposition +90°C
Température d’installation min. +5°C
Longueur du câble de sortie froide 2,5 m

Agréments

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Conductivité thermique et épaisseur maximale des matériaux de
revêtements de sol:

Carrelage/marbre/granite Epaisseur maxi. 30 mm λ = 1,0 W/mK

A

Pose dans une chape (30-50 mm)

1. Revêtement de sol (carrelage ou pierre naturelle)

2. Colle

3. Couche étanche (option pour les zones humides)

4. Chape spéciale pour chauffage par le sol (30 – 50 mm)

5. Câble chauffant T2Blue

6. Treillis métallique

7. Film plastique

8. Isolation (polystyrène haute densité (30 – 50 mm) – optionnel)

9. Sol existant sans isolation thermique (carrelage, parquet, PVC…)

12 | nVent.com

B

Pose dans une chape autonivelante (15-30 mm)

1. Revêtement de sol (carrelage ou pierre naturelle)

2. Colle

3. Couche étanche (option pour les zones humides)

4. Mortier spécial (ragréage autolissant) pour chauffage par le sol

(≥ 15 mm)

5. Treillis métallique (indispensable pour les supports en bois)

6. T2Blue 10 W/m

7. Sol existant avec isolation thermique (carrelage, parquet, PVC…)

Colle pour câble chauffant

(vendue séparément)

Propriétés

La colle pour câble chauffant se présente sous la forme d’une tige pour pistolet
à chaud (Ø 12 mm). Cette colle a un pouvoir d’adhésion très élevé. Son délai de
mise en œuvre est de 30 secondes, en fonction de la taille, de la température
et de la conductivité thermique du matériau à coller. L’adhésion maximale est
obtenue lorsque la colle ou le joint collé est revenu à la température ambiante.
Température de mise en œuvre: de +200 à +220°C.
Résistance à la température: +70°C.
Stockage: à température ambiante.

Type d’application

La colle s’utilise pour fixer les câbles chauffants sur un primaire, des plaques de
plâtre ou du ciment.

Mode d’emploi

Appliquer sur une surface sèche et propre. Appliquer la colle à température
ambiante, en assurant une bonne ventilation. Se conformer aux consignes
d’utilisation du pistolet à colle.
Conformément à la législation en vigueur, les composants du produit
appartiennent à la classe des produits non toxiques et ininflammables.

Attention : risque de brûlure par contact avec la colle en fusion ou le pistolet

à colle.

D

Étapes de la pose : Calcul de la surface chauffée*

nVent.com | 13

SVENSKA

Viktig information

nVent erbjuder 12 års totalgaranti för denna produkt. För utförlig

beskrivning av garantin se garantiunderlaget som bifogas

mätprotokollet eller ladda ner det från vår hemsida www.nVent.com.
Läs hela installationsmanualen noggrant. Ta hänsyn till lokala

fyllas i av en behörig elektriker. De ska sedan behållas av anläggningsägaren
enligt elföreskrifterna och villkoren för totalgarantin.

bestämmelser och regelverk. Garantiunderlag och mätprotokoll ska

Förläggningsinstruktion

T2Blå får inte kapas, korsas eller läggas med mindre avstånd än 50 mm. T2Blå
kan installeras under golvplattor eller natursten. Det termiska motståndet på
golvmaterialet ovanpå T2Blå ska vara så lågt som möjligt.
Gå inte på kablarna under installationen. Värmekabeln får inte läggas över
expansionsfogar. Anslutningen mellan värmekabeln och anslutningskabeln ska
förläggas i avjämningsmassa/betong och får inte dras upp i VP-röret. Hantera
skarven varsamt, dvs böj eller ryck inte i skarven.
OBS! För golvkonstruktionen i övrigt såsom primer / avjämningsmassa /

tätskikt / fix / fog / golvbeklädnad – följ leverantörens anvisningar samt

anvisningar från Byggkeramikrådet och GVK.
Undvik att lägga T2Blå under ytor där håltagning skall ske, t ex vid WC-stol,

skåp etc samt minst 50 mm från väggen för att undvika att listerna spikas

i värmekabeln. Underlaget skall ha en bärande konstruktion enligt gängse
byggregler. I våtutrymmen – följ PERs branschregler / Råd och anvisningar från
GVK samt Byggkeramikrådet BKR. Större ojämnheter måste slipas ned. Om

undergolvet är av betong måste detta vara helt torrt innan golvvärmesystemet

läggs. Följ leverantörens anvisningar vid användning av primer /
avjämningsmassa / tätskikt / fix / fog / golvbeklädnad.

VIKTIGT!

Golvvärmetermostat bör användas. Vi rekommenderar att
givarkabeln dras i ett kabelrör, så att det blir enkelt att byta ut en
eventuell defekt givare. Kabelröret måste förseglas ordentligt. Själva
givaren ska placeras nära ytan, direkt under golvplattor eller annan
golvbeläggning, och ska ligga mitt emellan två värmekablar. Utsätt
inte värmekabeln för mekanisk åverkan! Vid eventuell skada kan en
skarvsats användas. Följ alla tillämpliga anvisningar för installation.

14 | nVent.com

Tekniska data

T2Blå

Nominell spänning 230 V AC

Nominell effekt

Minsta böjningsradie 30 mm
Minsta förläggningsavstånd 50 mm

Max. exponeringstemperatur +90°C
Min. installationstemperatur +5°C

Anslutningskabelns längd 2,5 m

Godkännanden

T2Blå-10
T2Blå-20

10 W/m
20 W/m

VDE, SEMKO,

Nedanstående golvmaterial är godkända för förläggning ovanpå
T2Blue:

Keramiska plattor /
natursten

A

Förläggning i betongundergolv (30–50 mm)

1. Golvbeläggning (klinker eller natursten)

2. Klinkerfix

3. Tätskikt (tillval för våtutrymmen)

4. Avjämningsmassa/Betong (30–50 mm)

5. T2Blå-20 värmekabel

6. Isolerad najtråd eller buntband för kabelfixering

7. Rutarmering

8. EPS isolering med hög densitet

9. Befintligt undergolv

B

Förläggning i avjämningsmassa (15–30 mm)

1. Golvbeläggning (klinker eller natursten)

2. Klinkerfix

3. Tätskikt (tillval för våtutrymmen)

4. Avjämningsmassa (≥ 15 mm)

5. T2Blå-10 (T2Blå-20 vid höga effektbehov)

6. Ev. putsnät (vid brännbart underlag*) *Ej nödvändigt för T2Blå-10 vid

max 125W/m2 – se separat förläggningsinstruktion.

7. Befintligt golv (klinker, trä, PVC, ...) med värmeisolering

max tjocklek 30 mm λ = 1,0 W/mK

nVent.com | 15

Värmekabellim

(ingår inte i alla paket, kan beställas separat)

Egenskaper

Värmekabellim är ett smältlim i stavform, avsett för limpistoler
(Ø 12 mm), som har god vidhäftning. Limmet har en öppettid på ca
2 minuter, beroende på limfogens tjocklek och de limmade materialens

temperatur och värmeledningsförmåga. Korrekt hållfasthet uppnås när
limmet / limfogen svalnat till rumstemperatur.
Appliceringstemperatur: +200 – +220°C.
Temperaturbeständighet: +70°C.
Förvaring: Vid rumstemperatur.

Användningsområden

Värmekabellim kan användas för fixering av värmekablar på grovbetong, gips,

primer och klinker. På formstabila träunderlag och plastmattor ska metallnätet
fixeras med Värmekabellim varefter T2Blå fästs på metallnätet.

Bruksanvisning

Underlaget måste vara torrt och rent. Limningen bör ske vid rumstemperatur.
Sörj för god ventilation. Följ i övrigt bruksanvisningen på limpistolen.

Produktens innehåll är enligt gällande lagstiftning ej klassat som hälsofarligt

eller brandfarligt.
OBS! Risk finns för brännskador av smält lim och heta verktyg.

C

Installationssteg: Fastställande av uppvärmd yta

NORSK

Viktig informasjon

nVent tilbyr 12 års totalgaranti for dette produktet. For detaljert

beskrivelse av garantien, se garantiunderlaget som vedlegges

måleprotokollen, eller last ned fra vår hjemmeside www.nVent.com.
Les hele installasjonsmanualen nøye. Ta hensyn til lokale

fylles i av en godkjent elektriker. Denne skal beholdes av anleggseier i henhold til
elforskriftene og vilkår for totalgarantien.

bestemmelser og regelverk. Garantiunderlag og måleprotokoll skal

Installasjonsinstruksjon

T2Blå kan ikke kappes, krysses eller legges med et tettere mellomrom enn

50 mm. T2Blå kan monteres under gulvfliser eller naturstein.

Varmemotstanden til gulvkonstruksjonen over T2Blå skal være så lav som

mulig. Ikke tråkk på kablene under montering. Unngå å legge varmekabelen over

16 | nVent.com

ekspansjonsfuger. Skjøt inkludert hele krympestrømpen mellom varmekabel og
kaldkabel må legges i støpemassen (betong/støp) og må ikke trekkes opp og
inn i røret. Behandle skjøten forsiktig, dvs. ikke bøy eller trekk i den.
OBS! Når det gjelder primer / avrettingsmasse / membran / lim / fugemasse /
gulvbelegg – følg leverandørens anvisninger samt gjeldende forskrifter.
Unngå å legge T2Blå under områder hvor det skal borres hull, f.eks. WC, skap
etc. Samt minst 50 mm fra vegg for å unngå at lister spikres i varmekabel.
Undergulvet skal ha en bærende konstruksjon i henhold til gjeldende
byggeforskrifter. I våtrom – følges gjeldende forskrifter og våtromsnorm. Store
ujevnheter må slipes ned. Om undergulvet er av betong, må dette være helt tørt
innen gulvvarmesystemet installeres. Følg leverandørens anvisninger ved bruk
av primer / avrettingsmasse / membran / lim / fugemasse / gulvbelegg.

VIKTIG!

Termostat med begrensningsføler MÅ benyttes i tregulv, gulvføler
anbefales i alle gulv. Det anbefales å montere gulvføler i et rør, slik at
den lett kan byttes ut, hvis defekt. Røret må være ordentlig forseglet.
Gulvføler må plasseres nær overflaten, rett under gulvflisene eller

annet gulvbelegg, og midt mellom to varmekabler. Utsett ikke

varmekabelen for mekanisk belasting/skade! En eventuell skade,
kan det brukes et skjøtesett. Overhold alle relevante forskrifter som
gjelder installasjon.

Tekniske data

T2Blå

Nominell spenning 230 V AC

Nominell effekt

Min. bøyradius 30 mm
Min. kabelavstand 50 mm
Max. eksponeringstemp. +90°C
Min. leggetemperatur. +5°C

Lengde på kaldkabel 2,5 m

Godkjenninger

T2Blå-10
T2Blå-20

10 W/m
20 W/m

VDE, SEMKO,

Følgende overgulv er godkjent til T2Blue:

Flis / naturstein maks.tykkelse 30 mm λ = 1,0 W/mK

nVent.com | 17

A

Montering på betong undergulv (30-50 mm)

1. Gulvbelegg (fliser eller naturstein)

2. Lim

3. Membran (gjelder våtrom)

4. Avrettingsmasse / betong (30 – 50 mm)

5. T2Blå 20 varmekabel

6. Armering

7. Armeringsnett

8. EPS isolasjon med høy isolasjonsverdi (tykkelse 30 – 50 mm)

9. Eksisterende gulv

B

Montering i selvavrettende masse (15-30 mm)

1. Gulvbelegg (fliser eller naturstein)

2. Fliselim

3. Membran (valgfritt – gjelder våtrom)

4. Selvavrettende masse (≥ 15 mm)

5. T2Blå 10 W/m (T2Blå 20 ved høyt effektbehov)

6. Armering (gjelder brennbare undergulv*) *Ikke nødvendig for T2Blå

10 med maks 125 W/m2 – se egen leggeanvisning.

7. Eksisterende gulv (flis, tre, PVC, ...) med varmeisolering

Varmekabellim

(Inngår ikke i alle pakker, kan bestilles separat)

Egenskaper

Varmekabellim er et smeltelim i staver for limpistol (Ø 12 mm) som har god
vedheft. Limet har en bearbeidingstid på 2 min., avhengig av tykkelse, de limede
materialers termperatur og varmeledningsevne. Riktig styrke oppnås når limet
eller den limte fugen er kjølt ned til romtemperatur.
Bearbeidingstemperatur: +200° to +220°C.
Temperaturbestandighet: +70°C.
Oppbevaring: i romtemperatur.

Bruksområde

Varmekabellim kan benyttes til å feste varmekabler på grovstøp, gips, primer og

flis. Armering festes til formstabile treunderlag og plastbelegg, hvoretter T2Blå
festes til armeringen.

Bruksanvisning

Underlaget må være tørrt og rent. Limingen må finne sted ved romtemperatur.
å sørg for god ventilasjon. Følg bruksanvisning for limpistolen. Produktets

innhold er klassifisert i henhold til gjeldende lover som ikke helsefarlig eller ikke

brannfarlig. NB. Risiko for forbrenning av smeltelim og varme verktøy. OBS! Det
finnes en risiko for brannskader av smeltet lim og varmt verktøy.

18 | nVent.com

C

Installasjonstrinn: Fastslå oppvarmet areale

SUOMI

Yleiset ohjeet

nVent myöntää 12 vuoden Total Care-takuun tälle tuotteelle.

Täydelliset takuuehdot löytyvät takuutodistuksesta joka on liitteenä
asennuspöytäkirjassa, voit myöskin tulostaa sen kotisivultamme

www.nVent.com. Lue asennusohjeet huolellisesti. Huomioithan

omaava asentaja tulee täyttää asennuspöytäkirja. Kiinteistön omistaja tulee

säilyttää asennuspöytäkirja noudattaen sähköturvallisuusmääräyksiä sekä Total

Care-takuuehtoja.

paikalliset lisävaatimukset, standardit ja määräykset. Urakointioikeudet

Asennusohje

T2Blue lämpökaapelia ei saa katkaista eikä asettaa ristikkäin. Asennusvälin on
oltava vähintään 50 mm. T2Blue-lämpökaapeli voidaan asentaa lattialaattojen
tai luonnonkivipäällysteen alle. T2Blue-lämpökaapelin päällä olevien
lattiamateriaalien on johdettava hyvin lämpöä.
Älä astu kaapelin päälle asennuksen aikana. Älä asenna lämpökaapelia
liikuntasaumojen päälle. Lämpökaapelin ja kytkentäkaapelin välisen liitoksen
pitää olla täyteaineessa (laasti) eikä sitä saa asentaa suojaputkeen saakka.
Käsittele liitosta varovasti. Älä taivuta tai vedä sitä. Huomioi lattiapäällysteen
kiinnitysohjeet. Älä asenna lämpökaapelia alueille, joihin jälkikäteen voidaan
porata reikiä. Älä asenna lämpökaapelia myöskään kiinteiden kalusteiden alle.

Aluslattian pitää olla puhdas, tasainen ja tukeva eikä siinä saa olla halkeamia tai

liiman tarttumista heikentäviä aineita. Halkeamat pitää paikata tasoitemassalla
ja suuret epätasaisuudet hioa. Betonisen aluslattian pitää olla täysin kuiva
ennen lattialämmitysjärjestelmän asentamista. Nopeasti kuivuvaa laastia
käytettäessä on noudatettava valmistajan ohjeita.

TÄRKEÄÄ!

Mahdollisimman korkean asumisviihtyvyyden saavuttamiseksi
suosittelemme käytettäväksi termostaattia lattia-anturilla.
Anturikaapelin asennusta suojaputkeen suositellaan, jotta
mahdollisesti vikaantuneen anturin vaihto olisi helppoa. Suojaputki
on tiivistettävä asianmukaisesti. Itse anturin on hyvä sijaita lähellä
pintaa lattiakaakelien tai muun lattiapäällysteen alla, ja anturi tulisi
sijoittaa kahden lämpökaapelin väliin. Älä vaurioita lämpökaapelia
mekaanisesti! Vaurion tapahtuessa lämpökaapeli voidaan jatkaa sille
tarkoitetulla jatkospakkauksella. Noudata kaikkia asennusta koskevia
sähköturvallisuusmääräyksiä.

nVent.com | 19

Tekniset tiedot

T2Blue

Nimellisjännite 230 V AC

Nimellisteho

Pienin taivutussäde 30 mm
Pienin kaapelin asennusväli 50 mm
Suurin käyttölämpötila. +90°C
Alhaisin asennuslämpötila +5°C
Kylmäkaapelin pituus 2,5 m

Hyväksynnät

T2Blue-10
T2Blue-20

10 W/m
20 W/m

SEMKO

Alla lueteltuja lattiapäällysteitä voidaan käyttää alhaisimmalla
lämpö-johtavuudella:

Kaakelit/marmori/graniitti enimmäispaksuus 30 mm λ = 1,0 W/mK

A

Betoniin asentaminen (30–50 mm)

1. Lattiapäällyste (laatat tai luonnonkivi)

2. Liima

3. Mahdollinen vesieristys märkätiloissa

4. Hieno- tai karkeabetoni (30–50 mm)

5. T2Blue-20 W/m

6. Mahdollinen kiinnitysnauha tai raudoitus

7. Tartuntaprimeri

8. Mahdollinen eristys

9. Betonialusta

B

Tasoitekerrokseen asentaminen (15–30 mm)

1. Lattiapäällyste (laatat tai luonnonkivi)

2. Liima

3. Mahdollinen vesieristys märkätiloissa

4. Tasoitekerros (≥ 15 mm)

5. T2Blue 10 W/m

6. Mahdollinen kiinnitysnauha tai rappausverkko puualustalla

7. Puu- tai betonialusta

Lämpökaapeliliima

(ei sisälly kaikkiin pakkauksiin, voi tilata erikseen)

20 | nVent.com

Ominaisuudet

Lämpökaapeliliima on erittäin hyvin kiinnittyvä, puikon muotoinen kuumaliima

liimapistoolille Ø 12 mm). Liiman kovettumisaika on n. 2 minuuttia koosta,
lämpötilasta ja liimattavan materiaalin lämmönjohtamiskyvystä riippuen.

Oikea vahvuus on saavutettu, kun liima tai liimasauma on jäähtynyt

huoneenlämpötilaan.

Liiman sulamislämpötila: +200°C - +220°C
Lämmönsietokyky: +70°C
Säilytys: huoneenlämmössä

Käyttötarkoitus

Lämpökaapeliliimaa voidaan käyttää lämpökaapelin kiinnittämiseen

rappaus-, kipsi-, tasoite- ja klinkkerialustoihin. Rappausverkko on kiinnitettävä

lämpökaapeliliimalla muodoltaan muuttumattomiin puu­ja muovimattoalustoihin, minkä jälkeen T2Blue-lämpökaapeli

kiinnitetään verkkoon.

Käyttöohje

Pinnan pitää olla kuiva ja puhdas. Liimaus pitää suorittaa huoneenlämpötilassa,
ja hyvästä ilmanvaihdosta on huolehdittava. Noudata muilta osin
liimapistoolin käyttöohjeita.

Tuotteen ainesosia ei ole voimassa olevan lainsäädännön mukaan luokiteltu

terveydelle vaarallisiksi eikä helposti syttyviksi.
Huomaa, että kuumaliima ja kuumat työkalut voivat aiheuttaa palovammoja.

C

Asennusvaiheet: Lämmitettävän pinta-alan määrittely

POLSKI

Informacje ogólne

Dla tego produktu nVent udziela 12 letniej gwarancji „Total Care”.
Szczegółowe warunki gwarancji oraz formularz rejestracji (zawarty w
protokole instalacyjnym) można pobrać ze strony internetowej
www.raychemogrzewaniepodlogowe.pl. Prosimy o dokładne

techniczne wykonania i odbioru instalacji elektrycznych muszą być przestrzegane.
Zgodnie z warunkami gwarancji „Total Care” protokól instalacyjny, wypełniony
przez wykwalifikowanego elektryka, musi być przechowywany przez właściciela
lub zarządcę budynku, jako dowód poprawnie wykonanej instalacji.

zapoznanie się z treścią niniejszej instrukcji. Lokalne warunki

Instrukcja montażu

Przewody T2Blue nie mogą być skracane, krzyżowane lub mocowane w odległości mniejszej
niż 50 mm między sobą. Przewody grzejne T2Blue mogą być układane pod podłogami z
płytek ceramicznych lub kamienia naturalnego. Rezystancja termiczna podłogi znajdującej

nVent.com | 21

się nad przewodami T2Blue powinna być możliwie najniższa.
Podczas montażu nie należy chodzić po przewodach. Nie wolno również prowadzić
przewodów grzejnych poprzez szczeliny dylatacyjne. Połączenie przewodu grzejnego z
przewodem zimnym musi być umieszczone bezpośrednio w warstwie wylewki i nie może
być wprowadzane do rurki ochronnej. Z połączeniem tym należy obchodzić się ostrożnie
tzn. nie zginać przewodów w miejscu połączenia ani nie poddawać go naprężeniom
mechanicznym.
Zawsze należy przestrzegać zaleceń producentów klejów do posadzek. Przewodów nie
należy układać w miejscach, gdzie mogłyby być narażone na uszkodzenia np. podczas
wiercenia otworów lub w miejscach, gdzie mogłyby zostać przykryte przez meble ustawione
na podłodze.
Podłoże musi być czyste, stabilne i utwardzone, bez pęknięć i substancji ograniczających
przyczepność. Duże pęknięcia w podłożu powinny zostać wypełnione przed ułożeniem
przewodów. Nierówne powierzchnie muszą zostać wyrównane przed rozpoczęciem
montażu. Podłoże betonowe musi być całkowicie suche przed wiercenia przewodów
grzejnych. W przypadku wylewek szybkowiążących należy przestrzegać zaleceń producenta.

WAŻNE!

Należy zastosować termostat z pomiarem temperatury podłogi! Zaleca się
montaż czujnika podłogowego w rurce ochronnej tak, aby była możliwość
jego wymiany w razie uszkodzenia. Zakończenie rurki ochronnej należy
właściwie uszczelnić. Czujnik powinien być umieszczony centralnie
pomiędzy dwoma przewodami grzejnymi, możliwie blisko powierzchni np.
bezpośrednio pod płytkami ceramicznymi lub inną posadzką. Należy unikać
mechanicznych uszkodzeń przewodów grzejnych! W przypadku uszkodzenia
przewodu grzejnego należy zastosować odpowiedni zestaw połączeniowy.
Przy montażu przestrzegać wszystkich lokalnych norm i przepisów.

Dane techniczne

T2Blue

Napięcie nominalne AC 230 V

Moc nominalna

Min. promień gięcia 30 mm
Min. odstęp między przewodami 50 mm
Maks. temp. oddziaływania +90°C
Min. temp. montażu +5°C
Długość przewodu zimnego 2,5 m

Atesty

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,
znak

22 | nVent.com

Najmniejsza dozwolona przewodno∂ç cieplna dla ni†ej wymienionych rodzajów
posadzek wynosi:

Terakota / Marmur / Granit maks. grubo∂ç 30 mm l = 1,0 W/mK

A

Układanie przewodów w wylewce (30 – 50 mm)

1 Posadzka z płytek (płytki ceramiczne lub kamień naturalny)
2 Klej do płytek
3 Warstwa wodoszczelna (opcjonalna dla mokrych powierzchni)
4 Wylewka przeznaczona do systemów ogrzewania podłogowego (30 – 50 mm)
5 Przewód grzejny T2Blue 10 W/m lub 20 W/m
6 Siatka metalowa

7 Folia

8 Izolacja z polistyrenu o wysokiej gęstości (grubość 30 – 50 mm)
9 Podłoże (beton, płytki, drewno, PVC, ...) bez izolacji termicznej

B

Układanie przewodów w wylewce samopoziomującej

(15 – 30 mm)

1 Posadzka z płytek (płytki ceramiczne lub kamień naturalny)
2 Klej do płytek
3 Warstwa wodoszczelna (opcjonalna dla mokrych powierzchni)
4 Wylewka (samo-poziomująca) przeznaczona do systemów ogrzewania

podłogowego (≥ 15 mm)
5 Przewód grzejny T2Blue 10 W/m
6 Siatka metalowa (potrzebna opcjonalnie przy palnych podłożach

drewnianych)
7 Podłoże (beton, płytki, drewno, PVC, ...) z izolacją termiczną

Klej do mocowania przewodów grzejnych

(nie wchodzi w skład wszystkich zestawów, może być
zamawiany osobno)

Właściwości

Klej do mocowania przewodów grzejnych o wysokim stopniu adhezji jest przeznaczony
do montażu na gorąco przy użyciu pistoletu (ø 12 mm). Czas obróbki kleju wynosi 30
sekund, w zależności od rozmiaru, temperatury i przewodności cieplnej przyklejanego
materiału. Klej osiąga pełną wytrzymałość po ostygnięciu klejonego fragmentu do
temperatury pokojowej.
Temperatura obróbki: +200°C do +220°C.
Odporność temperaturowa: +70°C.
Przechowywanie: w temperaturze pokojowej.

nVent.com | 23

Zakres zastosowań

Klej może być stosowany do mocowania przewodów grzejnych na zagruntowanych
powierzchniach tynkarskich, płytach gipsowych, warstwach podkładowych i płytkach
ceramicznych. Przed ułożeniem przewodów grzejnych T2Blue, metalowa siatka musi
zostać przymocowana do stabilnego drewnianego podłoża lub innej posadzki.

Instrukcja stosowania

Powierzchnia musi być sucha i czysta. Klej należy stosować w temperaturze pokojowej
przy zapewnionej wentylacji. Wszystkie inne instrukcje odnoszą się do używania
odpowiedniego pistoletu do kleju. Składniki kleju są sklasykowane, zgodnie z
obowiązującymi przepisami, jako bezpieczne dla zdrowia lub niepalne.

UWAGA!

Występuje ryzyko poparzenia rozpuszczonym klejem i gorącym pistoletem.

C

Etapy montażu Określenie ogrzewanej powierzchni

RUSSKIJ

Общие указания

Тайко Термал Контролс предоставляет полную 12-летнюю
гарантию на данное изделие. Условия гарантии изложены в
Сертификате Полной Гарантии и бланке регистрации (включен
в поставляемый в комплекте с изделием Протокол

с сайта www.raychemfloorheating.com. Пожалуйста, внимательно
ознакомьтесь с руководством по монтажу. Учитывайте условия монтажа,
требования и нормы местного законодательства. Протокол испытаний
должен быть заполнен квалифицированным электриком и находиться в
распоряжении собственника здания(помещения) в соответствии с
требованиями условий Сертификата Полной Гарантии.

Испытаний). Вы также можете загрузить электронную версию

Инструкции по укладке

Кабель T2Blue не допускается резать, укладывать с перехлестом или с
промежутками менее 50 мм. Греющий кабель T2Blue можно укладывать
под настилом из керамической плитки или природного камня. Тепловое
сопротивление конструкции пола над греющим кабелем T2Blue должно быть
минимальным. Не наступайте на кабель во время укладки. Не допускается
также укладывать греющий кабель с пересечением компенсационных швов.
Соединение греющего и холодного кабелей должно располагаться в стяжке
и не должно находиться в кабелепроводе. Обращаться сместом соединения
следует с осторожностью, т.е. не сгибать и не тянуть. Не укладывайте греющий
кабель в местах, где он может быть поврежден при сверлении и т. п. или там,
где он может быть закрыт шкафами и т.п. Чёрный пол должен быть чистым,

24 | nVent.com

стабильным и прочным, без трещин или ухудшающих адгезию веществ.
Трещины предварительно должны быть заполнены специальным составом.
Большие неровности должны быть сглажены. Бетонный чёрный пол перед
укладкой системы подогрева полов должен быть абсолютно сухим. При
наличии быстротвердеющей штукатурки следует соблюдать инструкции
поставщика.

ВНИМАНИЕ!

Необходимо использовать термостат! Кабель датчика
температуры рекомендуется разместить в кабелепроводе, для
легкой замены неисправного датчика. Кабелепровод должен
быть надлежащим образом герметизирован. Сам датчик
должен быть размещён близко к поверхности непосредственно
под керамической плиткой или другим половым настилом
и должен располагаться посередине между двумя нитками
греющего кабелями. Не допускайте механического повреждения
греющего кабеля! В случае повреждения можно использовать
набор для сращивания. Необходимо соблюдать все относящиеся
к укладке действующие нормы и правила.

Технические характеристики

T2Blue

Номинальное напряжение 230 В перем. тока

Номинальная мощность

Минимальный радиус изгиба 30 мм
Mинимальное расстояние между

кабелями
Максимальная температура

внешнего воздействия
Минимальная температура при

укладке
Длина кабеля холодного ввода 2,5 м

T2Blue-10
T2Blue-20

10 Вт/м
20 Вт/м

50 мм

+90°C

+5°C

Сертификация

SEMKO,

nVent.com | 25

A

Укладка в стяжке (30-50 мм)

1. Настил из половой плитки (керамическая плитка или

природный камень)

2. Клей

3. Гидроизоляционный слой (по заказу для ванных комнат)

4. Специальная стяжка для систем подогрева полов (30 – 50 мм)

5. Нагревательный кабель T2Blue

6. Металлическая сетка

7. Пластиковая плёнка

8. Изоляция из полистирола высокой плотности

(толщина 30 – 50 мм)

9. Чёрный пол (бетон, керамическая плитка, дерево,

поливинилхлорид, …) без теплоизоляции

B

Укладка в самовыравнивающемся компаунде (15-30 мм)

1. Настил из плитки для пола (керамическая плитка или

природный камень)

2. Клей для керамической плитки

3. Гидроизоляционный слой (по заказу для ванных комнат)

4. Специальный (самовыравнивающийся) строительный раствор

для систем подогрева полов (≥ 15 мм)

5. T2Blue 10 Вт/м

6. Металлическая сетка (по заказу, требуется только для горючих

деревянных чёрных полов)

7. Существующий пол (керамическая плитка, дерево,

поливинилхлорид,...) с теплоизоляцией

Клей для нагревательного кабеля

(не входит в состав всех комплектов, может быть
заказан отдельно)

Свойства

Клей для нагревательного кабеля представляет собой термопластичный
безрастворный клей в форме стержней (Ø 12 мм) для клеевых
термопистолетов, обладающий исключительной адгезией. Время
затвердевания клея 30 секунд, оно зависит от размера, температуры и
теплопроводности склеиваемых материалов. Надлежащая прочность
достигается тогда, когда клей или клеевой стык охлаждается до комнатной
температуры.
Температура обработки: от +200° до +220°C
Температурное сопротивление: +70°С.
Хранение: При комнатной температуре.

26 | nVent.com

Область применения

Клей для нагревательного кабеля можно использовать для крепления
нагревательных кабелей на грубой “каменной” штукатурке, обычной
штукатурке, грунтовочном компаунде и керамической плитке.
Металлическую сетку следует прикрепить клеем для нагревательного
кабеля к имеющим стабильные размеры деревянным поверхностям и
листам пластика, после чего уложить на металлическую сетку маты T2Blue.

Указания по применению

Поверхность должна быть сухой и чистой. Приклейку следует
производить при комнатной температуре, при этом должна быть
предусмотрена хорошая вентиляция. Все остальные инструкции
относятся к использованию соответствующего клеевого термо пистолета.
Компоненты изделия классифицируются, согласно законодательству,
как безопасные для здоровья и негорючие. Примечание: Существует
опасность ожогов от расплавленного клея и горячего инструмента.

C

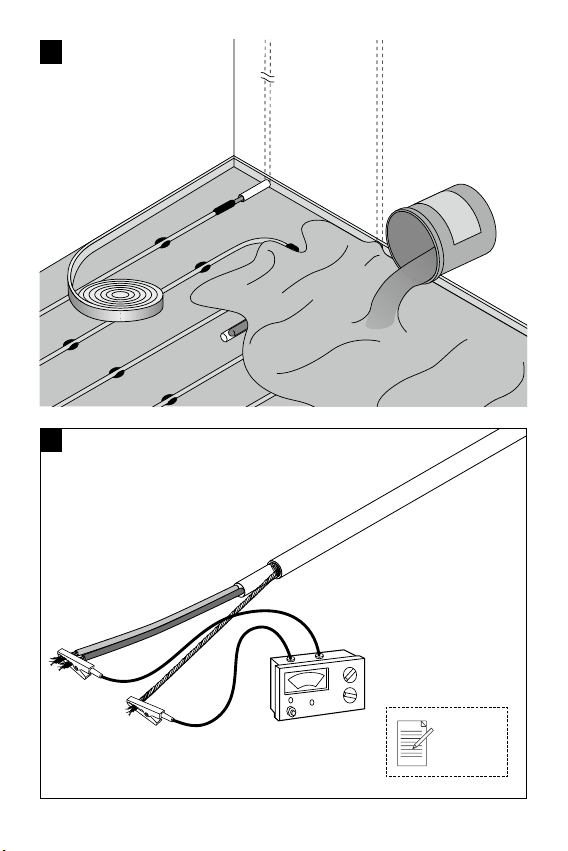

Этапы укладки: Определение нагреваемой поверхности

Примечания: Компания nVent требует использовать устройство для
защиты от остаточного тока, рассчитанное на 30 мА, чтобы обеспечить
максимальную безопасность и защиту. Пожалуйста, верните этот
заполненный отчёт и чертёж по электронной почте или по факсу в
адрес, указанный на последней странице.

ČESKY

Všeobecné pokyny

TTC přichází s novým produktem 12ti leté totální záruky pro tento
výrobek. Pro více informací prosím vše pozorně pročtěte a
zkontrolujte certifikát záruky Total care a registrační formulář o
uvedení do provozu (vše si můžete stáhnout na stránkách

www.raychempodlahovetopeni.cz ). Prosíme, prostudujte si velmi pečlivě
všechny instalační pokyny. Berte prosím v úvahu veškerá lokální nařízení, místní
standardy, předpisy a normy. Veškeré formuláře a protokoly musí být vyplněny
kvalifikovaným elektrikářem a následně uschovány majitelem objektu nebo
aplikace, a to z důvodu platnosti záruky Total care – viz záruční podmínky.

www.raychemfloorheating.com nebo

Návod k montáži

Topný kabel T2Blue nesmí být odřezáván na délku, křížen nebo instalován v
rozestupu menším než 50 mm. Topný kabel T2Blue lze instalovat pod podlahové
dlaždice nebo přírodní kámen. Tepelný odpor podlahové konstrukce nad topným

nVent.com | 27

kabelem T2Blue by měl být co nejnižší. Během montáže na kabely nestoupejte.
Topný kabel by se neměl pokládat přes dilatační spoje. Spoj mezi topným
kabelem a připojovacím kabelem musí být umístěn v podkladní vrstvě a nesmí
být zatažen do ochranné flexibilní hadice. Se spojem zacházejte opatrně, tj.
neohýbejte jej ani netahejte. Vždy věnujte pozornost návodu k lepidlu na
podlahovou krytinu. Nepokládejte topný kabel v místech, která by mohla být
poškozena vrtáním atd. nebo zakryta skříněmi atd. Podklad podlahy by měl být
čistý, stabilní a pevný, bez trhlin nebo látek snižujících přilnavost. Trhliny musí být
vyplněny předem zalévací pryskyřicí. Velké nerovnosti musí být vyrovnány.
Betonový podklad podlahy musí být před montáží podlahového topení zcela
suchý. U rychle tuhnoucí malty by měl být dodržen návod dodavatele.

DŮLEŽITÉ

Měl by být použit termostat s funkcí snímání teploty podlahy! Snímač
teploty podlahy se doporučuje instalovat do ochranné flexibilní
hadice tak, aby v případě jeho poškození jej bylo možné snadno
vyměnit. Konec flexibilní hadice musí být řádně utěsněn. Snímač
teploty podlahy by měl být umístěn pod povrchem podlahy, vždy
však co nejblíže k podlahové krytině a pokaždé mezi smyčkami
topného kabelu. Tím bude zajištěna jeho správná funkce. Při instalaci
vždy dbejte, abyste topný kabel mechanicky nepoškodili! V případě
poškození lze použít spojovací soupravu. Dodržujte všechny platné
předpisy týkající se montáže.

Technické údaje

T2Blue

Jmenovité napětí 230 V AC

Jmenovitý výkon

Min. poloměr ohybu 30 mm
Min. rozestup kabelů 50 mm
Max. teplota expozice. +90°C
Min. montážní teplota. +5°C
Délka studeného přívodního kabelu 2,5 m

Schválení

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

NíΩe uvedené podlahové materiály mohou bÿt pouΩity s nejniΩ√í
tepelnou vodivostí:

DlaΩdice/mramor/Ωula max. tlou√†ka 30 mm λ = 1,0 W/mK

28 | nVent.com

A

Pokládka do podkladní vrstvy (30-50 mm)

1. Keramická dlažba nebo přírodní kámen

2. Lepidlo

3. Vodotěsná vrstva (volitelný doplněk pro mokré prostory)

4. Speciální podkladová vrstva pro podlahové topné systémy

(30-50 mm)

5. Topný kabel T2Blue

6. Kovové pletivo

7. Plastová fólie

8. Izolace z polystyrénu s vysokou hustotou (tloušťka 30-50 mm)

9. Konstrukce podkladu podlahy (beton, dlaždice, dřevo, PVC, ...) bez

tepelné izolace.

B

Pokládka do samovyrovnávací směsi (15-30 mm)

1. Keramická dlažba nebo přírodní kámen

2. Lepidlo

3. Vodotěsná vrstva (volitelný doplněk pro mokré prostory)

4. Speciální podkladová vrstva pro podlahové topné systémy

(30-50 mm)

5. Topný kabel T2Blue

6. Kovové pletivo

7. Plastová fólie

8. Izolace z polystyrénu s vysokou hustotou (tloušťka 30-50 mm)

9. Konstrukce podkladu podlahy (beton, dlaždice, dřevo, PVC, ...) bez

tepelné izolace.

Lepidlo na topné kabely

(není součástí všech balení, lze objednat zvlášť)

Vlastnosti

Lepidlo na topné kabely je tyčové tavné lepidlo pro pistole na tavné lepidlo
(Ø 12 mm), které je mimořádně přilnavé. Doba zpracování lepidla je 30 sekund
podle teploty a tepelné vodivosti lepeného materiálu. Správné pevnosti se
dosáhne, až lepidlo nebo lepený spoj vychladne na pokojovou teplotu.
Teplota zpracování: +200 až +220°C.
Tepelný odpor: +70°C.
Skladování: při pokojové teplotě.

Oblast použití

Lepidlo na topné kabely lze použít pro upevnění topných kabelů na hrubou
omítku, základní směs a dlaždice. Kovové pletivo musí být zajištěno lepidlem na
topné kabely k rozměrově stálým dřevěným povrchům a plastovým podložkám,
přes něž je topný kabel T2Blue upevněn na kovové pletivo.

nVent.com | 29

Návod k použití

Povrch musí být suchý a čistý. Lepení by se mělo provádět při pokojové teplotě
se zajištěním dobrého větrání. Všechny ostatní pokyny se vztahují na použití
příslušné pistole na lepení. Součásti výrobku jsou zařazeny podle zákona jako
zdravotně nezávadné nebo nehořlavé.
Pozn.: Nebezpečí popálení od roztaveného lepidla a horkého nástroje.

C

Fáza montáže: Určenie ohrievaného povrchu

SLOVENSKY

Všeobecné pokyny

nVent ponúka na tento výrobok 12 ročnú totálnu záruku (Total Care
Warranty). Pre viac informácií si prosím pozorne prečítajte
askontrolujte certifikát záruky Total Care aregistračný formulár
ouvedení do prevádzky. Uvedené dokumenty si môžete stiahnuť na

www.raychempodlahovetopeni.cz alebo www.raychemfloorheating.com. Pozorne
si veľmi dôkladne preštudujte všetky inštalačné pokyny, prosím. Dbajte, aby boli
dodržané a splnené všetky miestne nariadenia, štandardy, normy apredpisy,
prosím. Všetky formuláre aprotokoly musia byť zdôvodu platnosti 12 ročnej
záruky Total Care vyplnené apotvrdené kvalifikovaným elektrikárom anásledne
uschované umajiteľa objektu alebo aplikácie – pozri záručné podmienky.

www.raychempodlahovekurenie.sk, resp. na

Návod na montáž

Vyhrievací kábel T2Blue sa nesmie odrezávať na dĺžku, krížiť alebo inštalovať v
rozstupe menšom než 50 mm. Vyhrievací kábel T2Blue je možné inštalovať pod
podlahové dlaždice alebo prírodný kameň. Tepelný odpor podlahovej konštrukcie
nad vyhrievacím káblom T2Blue by mal byť čo najnižší. Počas montáže na káble
nestúpajte. Vyhrievací kábel by sa nemal klásť cez dilatačné spoje. Spoj medzi
vyhrievacím káblom a pripájacím káblom musí byť umiestnený v podkladovej
vrstve a nesmie byť zatiahnutý do káblového kanálu. So spojom zaobchádzajte
opatrne, t. j. neohýbajte ho ani neťahajte. Vždy venujte pozornosť návodu k lepidlu
na podlahovú krytinu. Neklaďte vyhrievací kábel v miestach, ktoré by mohli byť
poškodené vŕtaním atď. alebo zakryté skriňami atď. Podklad podlahy by mal byť
čistý, stabilný a pevný, bez trhlín alebo látok znižujúcich priľnavosť. Trhliny musia
byť vyplnené dopredu zalievacou živicou. Veľké nerovnosti musia byť vyrovnané.
Betónový podklad podlahy musí byť pred montážou podlahového kúrenia úplne
suchý. Pre rýchlu tuhnúcu maltu by mal byť dodržaný návod dodávateľa.

DÔLEŽITÉ!

Mal by sa použiť podlahový termostat! Odporúča sa namontovať
teplotný snímač do flexibilnej hadice, aby bolo možné ľahko vymeniť

30 | nVent.com

chybný snímač. Flexibilná hadica musí byť riadne utesnená. Samotný snímač
by mal byť umiestnený pod povrchom tesne pod podlahovými dlaždicami
alebo inou podlahovou krytinou a mal by byť umiestnený uprostred medzi
dvoma vyhrievacími káblami. Dávajte pozor, aby ste vyhrievací kábel
mechanicky nepoškodili! V prípade poškodenia je možné použiť spojovaciu
súpravu. Dodržujte všetky platné predpisy týkajúce sa montáže.

Technické údaje

T2Blue

Menovité napätie 230 V AC

Menovitý výkon

Min. polomer ohybu 30 mm
Min. rozstup káblov 50 mm
Max. teplota expozície. +90°C
Min. montážna teplota. +5°C
Dĺžka studeného prívodného kábla 2,5 m

Schválenie

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Môžu byť použité uvedené podlahové krytiny sminimálnou
tepelnou vodivosťou:

Dlaždice/mramor/žula max. hrúbka 30 mm λ = 1,0 W/mK

A

Pokládka do podkladovej vrstvy (30–50 mm)

1. Keramická dlažba, alebo prírodný kameň

2. Lepidlo

3. Vodotesná vrstva (voliteľný doplnok pre mokré priestory)

4. Špeciálna podkladová vrstva pre podlahové vyhrievacie systémy

(30 –50 mm)

5. Vyhrievací kábel T2Blue

6. Kovové pletivo

7. Plastová fólia

8. Izolácia z polystyrénu s vysokou hustotou (hrúbka 30–50 mm)

9. Konštrukcia podkladu podlahy (betón, dlaždice, drevo, PVC, ...)

bez tepelnej izolácie.

B

Pokládka do samovyrovnávacej zmesi (15–30 mm)

1. Keramická dlažba, alebo prírodný kameň

2. Lepidlo na dlaždice

nVent.com | 31

3. Vodotesná vrstva (voliteľný doplnok pre mokré priestory)

4. Špeciálna (samovyrovnávacia) malta pre podlahové vyhrievacie

systémy (≥ 15 mm)

5. T2Blue 10 W/m

6. Kovové pletivo (voliteľný doplnok potrebný iba pre podlahové horľavé

podklady podláh)

7. Existujúca podlaha (dlaždice, drevo, PVC, ...) s tepelnou izoláciou

Lepidlo na vyhrievacie káble

(nie je súčasťou všetkých balení, je možné objednať zvlášť)

Vlastnosti

Lepidlo na vyhrievacie káble je tyčové tavné lepidlo pre pištole na tavné lepidlo
(Ø 12 mm), ktoré je mimoriadne priľnavé. Lehota spracovania lepidla je 30
sekúnd podľa teploty a tepelnej vodivosti lepeného materiálu. Správna pevnosť
sa dosiahne, až lepidlo alebo lepený spoj vychladne na izbovú teplotu.
Teplota spracovania: +200 až +220°C.
Tepelný odpor: +70°C.
Skladovanie: pri izbovej teplote.

Oblasť použitia

Lepidlo na vyhrievacie káble je možné použiť na upevnenie vyhrievacích káblov
na hrubú omietku, základnú zmes a dlaždice. Kovové pletivo musí byť zaistené
lepidlom na vyhrievacie káble k rozmerovo stálym dreveným povrchom a plastovým
podložkám, cez ktoré je vyhrievací kábel T2Blue upevnený na kovové pletivo.

Návod na použitie

Povrch musí byť suchý a čistý. Lepenie by sa malo vykonávať pri izbovej teplote
so zaistením dobrého vetrania. Všetky ostatné pokyny sa vzťahujú na použitie
príslušnej pištole na lepenie.
Súčasti výrobku sú zaradené podľa zákona ako zdravotne neškodné alebo
nehorľavé.
Pozn.: Nebezpečenstvo popálenia od roztaveného lepidla a horúceho nástroja.

C

Fáza montáže: Určenie ohrievaného povrchu

ROMÂNĂ

Instrucţiuni generale

nVent oferă 12 ani garanţie pentru acest produs. Vă rugăm să
completaţi si verificaţi Certificatul de garanţie şi Formularul de
inregistrare (inclus în formularul de punere în funcţiune a sistemului

sau direct de pe internet la

www.raychemfloorheating.com) pentru mai multe detalii. Vă rugăm să

32 | nVent.com

citiţi cu atenţie instrucţiunile complete de instalare. Atentie la standardele şi
reglementările locale în vigoare. Instalarea şi punerea în funcţiune trebuie să fie
facută de un electrician calificat. Formularul completat de punere în funcţiune
trebuie să fie păstrat şi de către proprietarul clădirii, în vederea conformării cu
reglementările electrice şi a condiţiilor de garanţie.

Instrucţiuni de instalare

T2Blue nu trebuie tăiat, suprapus sau instalat la mai puţin de 50 mm de alt cablu
de încălzire. T2Blue poate fi instalat sub gresie sau piatră naturală. Rezistenţa
termică a materialului din care este făcută podeaua de deasupra cablului T2Blue
trebuie să fie pe cât de scăzută cu putinţă. A nu se călca pe cabluri în timpul
instalării. De asemnea cablu nu trebuie aşezat de-a lungul îmbinărilor. Îmbinarea
dintre cablul de încălzire şi cel de alimentare trebuie localizată în şapă şi nu trebuie
să se găsească în tub. Manipulaţi cu grijă îmbinarea, fără să îndoiţi sau să trageţi
de cabluri. Respectaţi întotdeauna instrucţiunile cu privire la adezivul folosit. Nu
amplasaţi cabluri de încălzire în zone care pot fi afectate de fisuri sau acoperite de
piese de mobilier. Suprafaţa de sub cabluri trebuie sa fie curată, stabilă şi rigidă fără
fisuri sau substanţe care pot împiedica lipirea. Fisurile trebuie acoperite în prealabil.
Suprafeţele cu asperităţi trebuie nivelate. Placa de beton de sub gresie respectiv
parchet, pe care urmează a fi instalat cablul electric trebuie să fie complet uscată
înaintea instalării sistemului de încălzire. În momentul utilizării unui adeziv cu uscare
rapidă, utilizatorul trebuie să urmărească instrucţiunile furnizorului.

IMPORTANT!

Trebuie folosit un termostat cu senzor! Este recomandat a se monta
senzorul într-un tub astfel încât inlocuirea unui senzor defect să se
efectueze cu uşurinţă. Tubul trebuie izolat corespunzător la ambele
capete. Senzorul trebuie plasat în imediata apropiere a suprafeţei sub
gresie respectiv parchet şi trebuie poziţionat la distanţă egală între
2 cabluri de încălzire. Manipulaţi cu grijă cablul de încălzire pentru a
nu-l deteriora! În caz de defecţiune poate fi folosit un kit de legătură.
Respectaţi riguros instrucţinile de instalare.

Date tehnice

T2Blue

Tensiune nominală AC 230 V

Putere nominală

Rază min. de îndoire 30 mm
Distanţă min. între cabluri 50 mm
Temperatură max. de expunere +90°C

T2Blue-10
T2Blue-20

10 W/m
20 W/m

nVent.com | 33

Temperatură min. de instalare. +5°C
Lungimea cablului rece de ieşire 2,5 m

Certificări

VDE, SEMKO,

Materialele de îmbrăcare a pardoselii enumerate mai jos pot fi
utilizate la conductivitate termică inferioară.

Mozaic/marmură/granit grosime max. 30 mm λ = 1,0 W/mK

A

Poziţionarea în şapă (30-50 mm)

1. Tipul pardoselii (gresie, parchet sau piatră naturală)

2. Adeziv

3. Strat izolant (opţional pentru zone umede)

4. Şapă specială pentru sisteme de încălzire sub pardoseală

(30 – 50 mm)

5. Cablu de încălzire T2Blue

6. Plasă metalică

7. Folie de plastic

8. Izolare cu polistiren de înaltă densitate (grosime 30 – 50 mm)

9. Pardoseală (beton, gresie, lemn, PVC, …) fără izolaţie termică

B

Poziţionarea în şapă autonivelantă (15-30 mm)

1. Tipul pardoselii (gresie, parchet sau piatră naturală)

2. Adeziv

3. Strat izolant (opţional pentru zone umede)

4. Mortar special (autonivelant) pentru sisteme de încălzire în

pardoseală (≥ 15 mm)

5. T2Blue 10 W/m

6. Plasă metalică (optional,indispensabilă pentru pardosele din lemn)

7. Pardoseala existentă (gresie, lemn, PVC, ...) cu izolaţie termică

Adeziv pentru cablul de încălzire

(nu este inclus în toate pachetele, poate fi comandat separat)

Proprietăţi

Adezivul pentru cablul de încălzire se prezintă sub forma unei tije pentru un
pistol de lipit (12 mm). Adezivul are un timp de prelucrare de 30 secunde,
depinzând de mărime, temperatură şi de conductivitatea termică a materialului
ce trebuie lipit. Punctul maxim de lipire este obţinut când adezivul sau legătura
lipită se răceşte la temperatura camerei.
Temperatura de prelucrare este de +200° spre +220°C.

34 | nVent.com

Rezistenţa la temperatură: +70°C.
Depozitare: la temperatura camerei.

Mod de aplicare

Adezivul pentru cablul de încălzire poate fi folosit pentru fixarea cablurilor de
încălzire pe suprafeţe dure, tencuite, cu amorsă şi gresie. Plasa metalică trebuie
fixată, cu ajutorul unui adeziv pentru cablul de încălzire, pe suprafeţe de lemn
stabile sau pe plase din plastic, după care se aplică T2Blue.

Instucţiuni de utilizare

Suprafaţa trebuie să fie uscată şi curată. Adezivul se aplică la temperatura
camerei asigurându-se o bună ventilaţie. Trebuie respectate toate instrucţiunile
de utilizare a pistolului de lipit.

Componentele produsului sunt clasificate drept non toxice si neinflamabile, în

acord cu legislaţia în vigoare.
N.B. Există riscul de arsuri din cauza contactului cu adezivul fierbinte sau cu
aparatul încălzit.

C

Etapele instalării: Determinarea suprafeţei încălzite

MAGYAR

Általános utasítások

A nVent 12 éves teljes körű garanciát vállal erre a termékre. Ellenőrizze
le a teljes körű garancialevelet és a Regisztrációs formanyomtatványt
(a hozzátartozó a Üzembe helyezési jegyzőkönyvvel letölthető a www.
raychemfloorheating.com honlapon). Kérjük, figyelmesen olvassa el a

szabványokra és szabályozásokra! Azokat be kell tartani a ház tulajdonosának,
azért, hogy az elektromos szabályozások rendelkezései és a teljes körű garancia
feltételei teljesüljenek.

teljes szerelési útmutatót. Fordítson figyelmet a helyi sajátosságokra,

Szerelési utasítások

T2Blue-t nem szabad méretre szabni, keresztezni valamint nem installálható
kevesebb, mint 50 mm-es kábel fektetési távolságal. T2Blue járólap vagy
természetes kő alá installálható. A padló szerkezet T2Blue feletti termikus
ellenállását a lehető legalacsonyabbá kell alakítani. Ne lépjen a fűtőkábelekre
installáció közben. A fűtőkábelt ugyancsak nem szabad tágulási hézagokon
keresztül fektetni. A fűtőkábel és a csatlakozó kábel közötti csatlakozást
a kiegyenlítő (töltő) anyagba kell helyezni és nem szabad felhúzni a
vezetékcsatornába. Kezelje e csatlakozót óvatosan, vagyis ne hajlítsa meg, és ne
húzza meg azt. Mindig vegye figyelembe a padlóburkolat ragasztója használati
utasításában foglaltakat. Ne fektesse a fűtőkábelt fúrás vagy más károsításnak
kitett területekre, vagy olyan helyre, amelyeket, majd szekrények fednek.

nVent.com | 35

A padló alatti felületnek tisztának, stabilnak, merevnek, repedés-, szúró tárgy
és ragasztóhatás csökkentés-mentesnek kell lennie. A repedéseket az üzembe
helyezést megelőzően kiöntőgyantával ki kell tölteni. A nagy egyenetlenségeket
szintbe kell hozni. A beton aljzatnak teljesen ki kell száradnia a fűtési rendszer
üzembe helyezését megelőzően. A gyorsan szilárduló tapaszoknál a gyártó
használati utasításait be kell tartani.

FONTOS!

Használjon padló termosztátot. Ajánlatos behúzni a szenzorkábelt
egy üres csőbe, így könyen kicserélhető a sérült szenzor. A csövet
teljesen le kell zárni. A szenzort közvetlenül a padlócsempék vagy
egyéb padlóburkolóanyag alá kell elhelyezni két fűtőkábel közé,
középen. Kerüljük el a fűtőkábel mechanikai sérülését! Sérülés
esetén egy összekötő készlet használható. Kérjük, tartsák be a
használatára vonatkozó előírásokat!

Műszaki adatok

T2Blue

Névleges feszültség AC 230 V

Névleges teljesítmény

Min. hajlítási sugár 30 mm
Min. kábel fektetési távolság 50 mm
Max. környezeti hőmérsékleti behatás +90°C
Min. szerelési hőmérséklet. +5°C
Hideg (betáp) kábel hossza 2,5 m

Jóváhagyások, bevizsgálások

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Az alábbi padlóburkolatok használhatók a legkisebb termikus
vezetőképességgel.

Járólap / márvány / gránit

maximális vastagság

30 mm

λ = 1,0 W/mK

A

Eszrich betonba fektetés (30-50 mm)

1. Járólap (csempe vagy természetes kőburkolat)

2. Ragasztó

3. Vízszigetelő réteg (opcionálisan vizes helyiségeknél)

36 | nVent.com

4. Speciális esztrich beton padlófűtés rendszerekhez (30 - 50 mm)

5. T2Blue fűtőkábel

6. Fémháló

7. Műanyag fólia

8. Nagy sűrűségű polisztirol-szigetelés (vastagság 30 - 50 mm)

9. Padlóaljzat szerkezet (beton, csempe, fa, PVC, ...) hőszigetelés nélkül

B

Önterülő keverékbe fektetés (15-30 mm)

1. Járólap (csempe vagy természetes kőburkolat)

2. Járólap ragasztó

3. Vízszigetelő réteg (opcionálisan vizes helyiségeknél)

4. Speciális önterülő keverék padlófűtés rendszerekhez (≥ 15 mm)

5. T2Blue 10 W/m

6. Fémháló (opcionális,csak tűzvészélyes fapadlóaljzathoz szükséges)

7. Meglévő padló (csempe, fa, PVC, ...) hőszigeteléssel

Fűtőkábelragasztó

(nincs minden csomagban, külön rendelhető)

Tulajdonságok

A fűtőkábelragasztó egy forró ragasztóolvadékot tartalmazó rúd forró
ragasztópisztolyokhoz (Ø 12 mm), amely rendkívüli módon ragad. A ragasztási idő
30 másodperc, a ragasztás függ az anyag méretétől, hőmérsékletétől és hővezető
képességétől. A megfelelő szilárdság, akkor valósul meg, amikor ragasztó vagy a
ragasztott felület szobahőmérsékletre hűl.
Ragasztási hőmérséklet: +200° +220°C.
Hőmérséklet ellenállás: +70°C.
Tárolás: szobahőmérsékleten.

Alkalmazási tartomány

A fűtőkábelragasztó használható a fűtőkábelek rögzítésére betonon, vakolaton,
töltő tapaszokon és járólapokon. A fémhálót a fűtőkábelragasztóval úgy kell
biztosítani, hogy stabilan elhelyezhetőek legyen a fából készült felületeken és
műanyag hálókon, hogy azután a T2Blue a fémhálón alkalmazható legyen.

Használati útmutató

A felületnek száraznak és tisztának kell lennie. A ragasztást
szobahőmérsékleten kell elvégezni, és gondoskodni kell a megfelelő
szellőztetésről. Be kell tartani a ragasztópisztoly megfelelő használatára
vonatkozó összes utasítást. A termék összetevői titkosak, az előírásoknak
megfelelően egészségre nem veszélyes, és nem gyúlékony.
Figyelem! Ragasztóolvadéktól és forró eszköztől származó égések veszélye.

C

Installációs lépések: A fűtött felület meghatározása

nVent.com | 37

LIETUVIŲ KALBA

Bendros instrukcijos

nVent šiam produktui teikia 12 metų „Total Care” garantiją. Daugiau
informacijos ieškokite „Total Care” sertifikate ir registracijos formoje
(pridėta prie atidavimo eksploatuoti ataskaitos arba atsisiųskite iš
www.raychemfloorheating.com svetainės). Prašome įdėmiai

reikalavimus standartus ir reglamentus. Atidavimo eksploatuoti forma turi būti
užpildyta kvalifikuoto elektriko. Ji tūri būti saugoma pas patalpų savininką pagal
elektrosaugos reikalavimus ir „Total Care“ garantijos sąlygas.

perskaityti įrengimo instrukciją. Atkreipkite dėmesį į vietos

Montavimo instrukcijos

T2Blue kabelio negalima trumpinti, kryžiuoti arba montuoti mažesniais nei 50
mm atstumais. T2Blue galima montuoti po grindų plytelėmis arba natūralaus
akmens danga. Grindų konstrukcijos virš T2Blue šiluminė varža turėtų būti kiek
įmanoma mažesnė. Nelipkite ant kabelių montavimo metu. Šildymo kabelio
negalima tiesti per temperatūrines plėtimosi siūles. Šildymo ir jungiamojo
kabelių jungtis turi būti išlyginamajame sluoksnyje ir neturi būti įtraukta į kabelių
kanalą. Su jungtimi elkitės atsargiai, t.y. jos nelenkite ir netraukite. Visuomet
laikykitės grindų dangos klijų instrukcijos. Netieskite kabelių tose vietose,
kurios gali būti pažeistos gręžiant ir pan. ar gali būti užstatytos spintomis ir
kt. Juodgrindės turi būti švarios, stabilios ir tvirtos, be plyšių ar mažinančių
sukibimą medžiagų. Plyšiai iš anksto turi būti užglaistyti. Didesni nelygumai
turi būti išlyginti. Betoninis paviršius prieš įrengiant grindų šildymo sistemą turi
būti visiškai išdžiūvęs. Naudodami išlyginamuosius mišinius laikykitės
gamintojo nurodymų.

SVARBI INFORMACIJA!

Būtina naudoti grindų termostatą! Daviklio kabelį įrenkite gofruotame
vamzdelyje, kad būtų galima lengvai pakeisti sugedusį daviklį.
Gofruoto vamzdelio galas turi būti tinkamai užsandarintas. Pats
jutiklis turi būti įdėtas prie paviršiaus, iškart po grindų plytelėmis arba
kita grindų danga, ir turi būti viduryje tarp dviejų šildymo kabelių.
Venkite mechaninių šildymo kabelio pažeidimų! Pažeidimo atveju
galima pasinaudoti sujungimo rinkiniu. Susipažinkite su visomis
instaliacijai taikomomis taisyklėmis.

Techniniai duomenys

T2Blue

Nominali įtampa Kint. srovė 230 V

38 | nVent.com

Nominali galia

Min. lenkimo spindulys 30 mm
Min. atstumas tarp kabelių 50 mm
Maks. ekspozicijos temp. +90°C
Min. montavimo temp. +5°C
Atvėsusio kabelio švino apvalkalu ilgis 2,5 m

Aprobuota

*Tuo atveju, kai į vieną automatinį jungiklį sujungiama daugiau kilimėlių,
didžiausias automatinis jungiklis turi būti 16 A.

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Mažiausias galima. Gali būti naudojamos grindų dangos kurių
šilumos laidumas ne mažesnis kaip:

Plytelės, marmuras, granitas didžiausias storis 30 mm λ = 1,0 W/mK

A

Klojimas išlyginamajame sluoksnyje (30-50 mm)

1. Grindų plytelės (plytelės ar natūralaus akmens danga)

2. Klijai

3. Vandens nepraleidžiantis sluoksnis (pasirinktinai drėgnoms vietoms)

4. Specialus išlyginamasis sluoksnis grindų šildymo sistemoms

(30-50 mm)

5. T2Blue šildymo kabelis

6. Metalinis tinklas

7. Polimerinė plėvelė

8. Didelio tankio polistirolo izoliacija (storis 30-50 mm)

9. Juodgrindžių konstrukcija (betonas, plytelės, medis, PVC ir pan.) be

šilumos izoliacijos

B

Klojimas savaime išsilyginančio grindų mišinio sluoksnyje

(15-30 mm)

1. Grindų plytelės (keraminės ar natūralaus akmens)

2. Plytelių klijai

3. Vandens nepraleidžiantis sluoksnis (pasirinktinai drėgnoms vietoms)

4. Specialus (savaime išsilyginantis) skiedinys grindų šildymo

sistemoms (≥ 15 mm)

5. T2Blue 10 W/m

6. Metalinis tinklas (pasirinktinai, t. y. reikalingas tik medinėms degioms

juodgrindėms)

7. Esamos grindys (plytelės, medis, PVC ir pan.) su šilumos izoliacija

nVent.com | 39

Klijai šildymo kabeliui pritvirtinti

(yra ne visose pakuotėse, galima užsisakyti atskirai)

Savybės

Šildymo kabelio klijai yra strypelio formos karštų klijų pistoletams (Ø 12 mm) ir
yra nepaprastai lipnūs. Klijų kietėjimo laikas priklausomai nuo medžiagos,
kurią reikia priklijuoti, dydžio, temperatūros ir šiluminio laidumo yra 30
sekundžių. Paviršiai tinkamai sulimpa, kai klijai arba klijų jungtis atvėsta
iki kambario temperatūros.
Apdorojimo temperatūra: +200° iki +220°C Šiluminis atsparumas: +70°C
Laikymas: kambario temperatūroje

Taikymo sritys

Klijai gali būti naudojami tvirtinant šildymo kabelius prie glaisto, tinko, grunto
ir plytelių. Metalinis tinklas turi būti pritvirtintas klijais prie stabilaus medinio ar
plastikinio paviršiaus, po to prie metalinio tinklo tvirtinamas T2Blue.

Naudojimo instrukcijos

Paviršius turi būti sausas ir švarus. Klijuoti reikia kambario temperatūroje,
užtikrinant gerą ventiliaciją. Kitos instrukcijos taikomos tinkamam klijų pistoletui
naudoti.
Produkto sudėtinės dalys pagal įstatymą priskiriamos prie sveikatai nepavojingų
arba nedegių medžiagų.
Dėmesio! Išsilydę klijai ir karštas pistoletas gali nudeginti.

C

Montavimo etapai: Šildomo ploto nustatymas

LATVIEŠU VALODĀ

Vispārējās instrukcijas

vietējo standartu un noteikumu prasībām. Akts par nodošanu ekspluatācijā
jāaizpilda kvalificētam elektriķim. Tam jāuzglabājas pie telpu īpašnieka saskaņā
ar elektrodrošības prasībām un „Total Care“ garantijas noteikumiem.

nVent šim izstrādājumam piedāvā 12 gadu „Total Care“ garantiju.
Papildinformāciju skatiet „Total Care“ sertifikātā un reģistrācijas
veidlapā (tiek pievienots pie akta par nodošanu ekspluatācijā vai
lejuplādēt no vietnes www.raychemfloorheating.com). Lūdzu,
uzmanīgi izlasiet uzstādīšanas instrukciju. Pievērsiet uzmanību

Montāžas instrukcijas

T2Blue kabeli nedrīkst saīsināt, sakrustot vai montēt mazākā kā 50 mm
attālumā. T2Blue drīkst montēt zem grīdas flīzēm vai akmens klājuma. Grīdu
konstrukcijas, zem kuras atrodas T2Blue, siltumpretestībai ir jābūt pēc iespējas
mazākai. Neuzkāpiet uz kabeļiem to montēšanas laikā. Apsildes kabeli nedrīkst

40 | nVent.com

montēt termo šuvēs. Apsildes un savienojošā kabeļa savienojumiem ir jāatrodas
izlīdzinošajā kārtā un to nedrīkst ievilkt kabeļu kanālā. Esiet ļoti uzmanīgi ar
savienojumu, proti – nelociet un nevelciet to. Vienmēr stingri ievērojiet grīdu
klājuma līmēšanas instrukcijas. Neklājiet kabeli vietās, kuras var tikt bojātas urbjot
un tml. vai tās var būt aizsegtas ar mēbelēm. Melnajai grīdai ir jābūt tīrai, stabilai
un noturīgai, bez spraugām vai vielām, kas samazina saķeri. Visas spraugas
pirms kabeļu montēšanas ir jāaizklāj. Nelīdzenas vietas jāizlīdzina. Pirms apsildes
sistēmas montāžas jāpārliecinās, ka betona virsma ir pilnībā izžuvusi. Izmantojot
izlīdzinošās masas, ievērojiet ražotāja norādījumus.

SVARĪGA INFORMĀCIJA!

Obligāti ir jāizmanto grīdu termostats! Sensora kabeli iemontējiet
gofrētā caurulē, lai tas būtu viegli pieejams gadījumā, ja sabojājas.
Gofrētās caurules gals ir attiecīgi jāizolē. Pats sensors jānovieto
netālu no virsmas, uzreiz zem grīdas flīzēm vai cita grīdu klājuma
un tam jāatrodas starp diviem apsildes kabeļiem. Izvairieties no
mehāniskiem apsildes kabeļa bojājumiem! Bojājuma gadījumā
izmantojiet savienojuma komplektu. Iepazīstieties ar visiem
instalēšanai piemērotajiem noteikumiem.

Tehniskie dati

T2Blue

Nominālais spriegums 230 V Nominālā jauda

Maiņstrāva

Min. izliekuma leņķis 30 mm
Min. attālums starp kabeļiem 50 mm
Maks. Ekspozīcijas temp. +90°C
Min. montēšanas temp. +5°C
Atdzisuša kabeļa svina pārklājuma

garums

Aprobēts

T2Blue-10
T2Blue-20

10 W/m
20 W/m

2,5 m

VDE, SEMKO,

Zemākminētie grīdas materiāli var būt izmantotas ar vājo siltuma
vadītspēju

Flīzes, marmors, granīts lielākais biezums 30 mm λ = 1,0 W/mK

nVent.com | 41

A

Klāšana izlīdzinošajā masā (30-50 mm)

1. Grīdu flīzes (flīzes vai dabiskā akmens klājums)

2. Līme

3. Ūdens necaurlaidoša kārta (pēc izvēles mitrās telpās)

4. Speciāla izlīdzinošā kārta apsildes sistēmām (30-50 mm)

5. T2Blue apsildes kabelis

6. Metāla siets

7. Polimēra plēve

8. Augsta blīvuma polistirola izolācija (biezums 30-50 mm)

9. Melnās grīdas konstrukcija (betons, flīzes, koks, PVC un tml.) bez

siltumizolācijas.

B

Klāšana pašizlīdzinošajā grīdas maisījumā (15-30 mm)

1. Grīdu flīzes (flīzes vai dabiskā akmens klājums)

2. Līme

3. Ūdens necaurlaidoša kārta (pēc izvēles mitrās telpās)

4. Speciāla (pašizlīdzinošā) kārta apsildes sistēmām (≥ 15 mm)

5. T2Blue 10 W/m

6. Metāla siets (pēc izvēles, proti – nepieciešams tikai viegli

uzliesmojošai koka melnajai grīdai)

7. Grīda (flīzes, koks, PVC un tml.) ar siltumizolāciju

Līme apsildes kabeļa piestiprināšanai

(komplektējama ne visos iepakojumos, var pasūtīt atsevišķi)

Īpašības

Apsildes kabeļa līme ir stienīšu veidā, paredzēta karstās līmes pistolēm
(Ø 12 mm) un ir ļoti lipīga. Līmes sacietēšanas laiks, atkarībā no materiāla, kas
jāpielīmē, līmējamā objekta izmēriem, temperatūras un siltumcaurlaidības ir
apmēram 30 sekundes. Virsmas ir salīmētas, kad līme vai līmes savienojums ir
atdzisis līdz istabas temperatūrai.
Apstrādes temperatūra: +200° līdz +220°C Siltumnoturība: +70°C
Glabāšana: istabas temperatūrā

Izmantošana

Līmi var izmantot apsildes kabeļu piestiprināšanas pie apmetuma, grunts un
flīzēm. Metāla sietu var piestiprināt pie stabilas koka vai plastmasas virsmas,
pēc tam pie metāla sieta piestiprināms T2Blue.

Lietošanas instrukcijas

Virsmai ir jābūt sausai un tīrai. Līmēt istabas temperatūrā, nodrošinot labu
ventilāciju. Citas instrukcijas piemērojamas līmes pistoles lietošanai. Produkta
sastāvdaļas saskaņā ar likumiem iekļaujamas veselībai ne bīstamu vai
neuzliesmojošu vielu sarakstā.

42 | nVent.com

Uzmanību! Izkususi līme un karsta pistole var apdedzināt.

C

Montāžas etapi: Apsildāmās platības noteikšana

EESTI KEEL

Üldjuhendid

nVent pakub selle toodele 12-aastase “Total Care” garantii.
Täiendavat informatsiooni vt. “Total Care” tunnistuse ja

registreerimise vormilt (lisatud kasutusele võtmise vormile või

tõmmake endale www.raychemfloorheating.com kodulehelt).

kohalikele nõuetele, normidele ja eeskirjadele. Kasutusele võtmise vorm peab
olema täidetud kvalifitseeritud elektriku poolt. Vastavalt elektriohutuse nõuetele
ja „Total Care“ garantii tingimustele tuleb seda hoida ruumide omaniku käes.

Palume paigaldusjuhendi hoolega läbi lugeda. Pöörake tähelepanu

Paigaldusjuhend

Põrandakonstruktsiooni soojustakistus T2Blue küttekaabli kohas peab olema
minimaalne. Paigaldamise käigus ärge astuge kaabli peale. Samuti on keelatud
kaabli paigaldamine üle paisumispilude. Küttekaabli ja toitekaabli ühenduskoht
peab olema põrandavalu sees, ta ei tohi olla kaablitorus. Kaablite ühenduskohti
peab käsitlema ettevaatlikult, s.t. mitte painutada ega venitada. Ärge paigaldage
küttekaablit kohtadesse, kus ta võib saada vigastada puurimisel või muul taolisel
viisil ega nendesse kohtadesse, kuhu hiljem pannakse kapid või muu mööbel.

Aluspõrand peab olema puhas, stabiilne ja tugev, ilma pragudeta ja peab olema

puhastatud nakkumist takistavast saastest. Enne kaabli paigaldamist praod täita
mördiseguga. Suured konarused tuleb eelnevalt tasandada. Betoonist aluspõrand
peab enne küttesüsteemi paigaldamist olema täielikult kuivanud. Kiirkuivsegu
kasutamisel täitke tarnijapoolset juhendit.

TÄHTIS INFORMATSIOON!

Termoregulaatori kasutamine on kohustuslik! Temperatuurianduri

kaabel tuleb paigaldada kaablitorusse, et kergendada rikkis

anduri väljavahetamist. Kaabel peab olema vastavalt nõuetele

hermetiseeritud. Andur peab olema paigaldatud keraamilise plaadi

või muu põrandakatte vahetusse lähedusse ja asetsema küttekaabli
kahe soone vahel. Vältige küttekaabli mehhaanilist vigastamist!
Vigastuste parandamisel võib kaabli jätkamiseks kasutada kaabli
ühendamiskomplekti. Küttekaabli paigaldamisel tuleb täita kõiki
kehtivaid elektriseadmete ehituse eeskirju ja nõudeid.

nVent.com | 43

Dane techniczne

T2Blue

Nominaalpinge AC 230 V

Nominaalvõimsus

Min. painutusraadius 30 mm
Min. Kaablisoone vahe 50 mm
Maks. katteta paigalduse temp. +90°C
Min. paigaldustemp. +5°C

Toitekaabli pikkus 2,5 m

Sertifikaadid

*Neil juhtudel, kui ühe automaatlüliti külge ühendatakse mitu vaipa,
automaatlüliti kaitse peab olema 16 A.

T2Blue-10
T2Blue-20

10 W/m
20 W/m

VDE, SEMKO,

Vähimad lubatavad parameetrid. On lubatud kasutada
põrandakatteid, millede soojusjuhtivus ei tohi olla väiksem kui:

Keraamilised plaadid,
marmor, graniit

A

Paigaldamine tasandussegusse (30-50 mm)

1. Plaatkate (plaadid või naturaalne kivi)

2. Plaatimissegu

3. Hüdroisolatsioonikiht (soovitatav niisketes kohades)

4. Spetsiaalne tasandussegu põrandaküttesüsteemidele (30-50 mm)

5. T2Blue küttekaabel

6. Metallvõrk

7. Plastikkile

8. Kõrge tihedusega polüstereenisolatsioon (paksus 30-50 mm)

9. Aluspõranda konstruktsioon (betoon, plaadid, puit, PVC jne.)

ilma termoisolatsioonita

B

Paigaldamine isetasanduvasse segusse (15-30 mm)

1. Plaatkate (plaadid või naturaalne kivi)

2. Plaatimissegu

3. Hüdroisolatsioonikiht (soovitatav niisketes kohades)

4. Spetsiaalne (isetasanduv) segu

põrandaküttesüsteemidele (≥ 15 mm)

Suurim paksus 30 mm λ = 1,0 W/mK

44 | nVent.com

5. T2Blue 10 W/m

6. Metallvõrk (valikuliselt vajalik ainult süttimisohtlikke puidust

põrandate puhul)

7. Olemasolev põrand (plaadid, puit, PVC jne.) termoisolatsiooniga

Küttekaabli liim

(Ei sisaldu kõigis pakendites, võib olla eraldi tellitav)

Omadused

Küttekaabli liim on pulgakujuline kuumtöötlusliim liimipüstolile (Ø 12 mm), mis
on eriti liimiv. Liimi töötlemisaeg on 30 sekundit sõltuvalt liimitava materjali
suurusest, temperatuurist ja termojuhtivusest. Õige tugevus saavutatakse kui
liimitav ühenduskoht on jahutatud toatemperatuurile.

Töötlemistemperatuur: +200° kuni +220°C
Temperatuuri resistentsus: +70°C

Säilitamine: toatemperatuuril.

Kasutusala

Liimi võib kasutada küttekaablite kinnitamiseks pahtlile, krohvile, krundile ja
plaatidele. Metallvõrk tuleb liimiga kindlale puit- või plastikpinnale kinnitada,
seejärel paigaldatakse võrgule T2Blue.

Kasutusjuhend

Pind peab olema kuiv ja puhas. Liimimine peab toimuma toatemperatuuril
hea ventilatsiooniga. Kõik ülejäänud juhused puudutavad sobiva liimipüstoli
kasutamist.

Toote koostisosad on klassifitseeritud vastavalt seadusandlusele tervisele

mitteohtlike või mittesüttivatena.
Tähelepanu! Põletusoht sulava liimi ja kuuma püstoli tõttu.

C

Paigaldamise etapid: Küttepinna määratlemine

nVent.com | 45

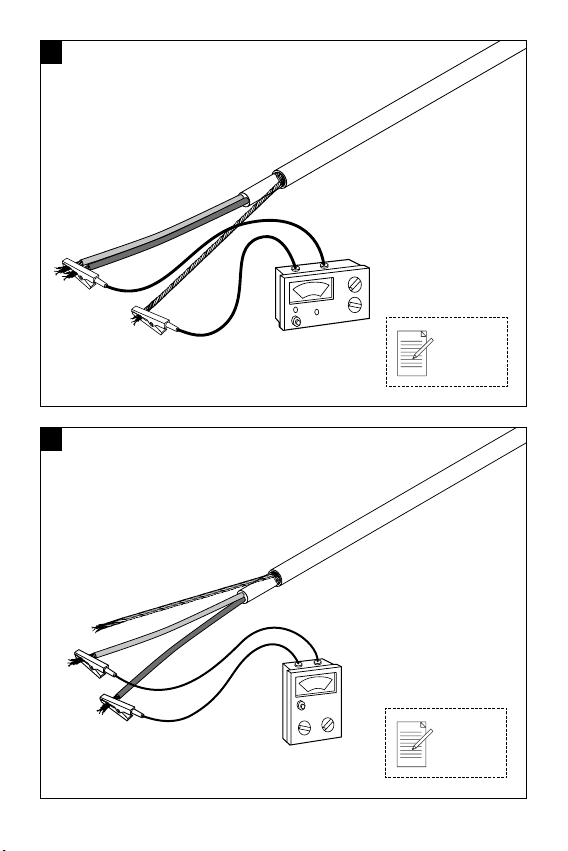

1A

1B

T2Blue

R= MΩ

T2Blue

46 | nVent.com

R= ?Ω

±1,5 m

±1,5 m

2

3

X - 10 W/m - min 50 mm
X - 20 W/m - min 50 mm

350 – 500 mm

50 mm

50 mm

X

nVent.com | 47

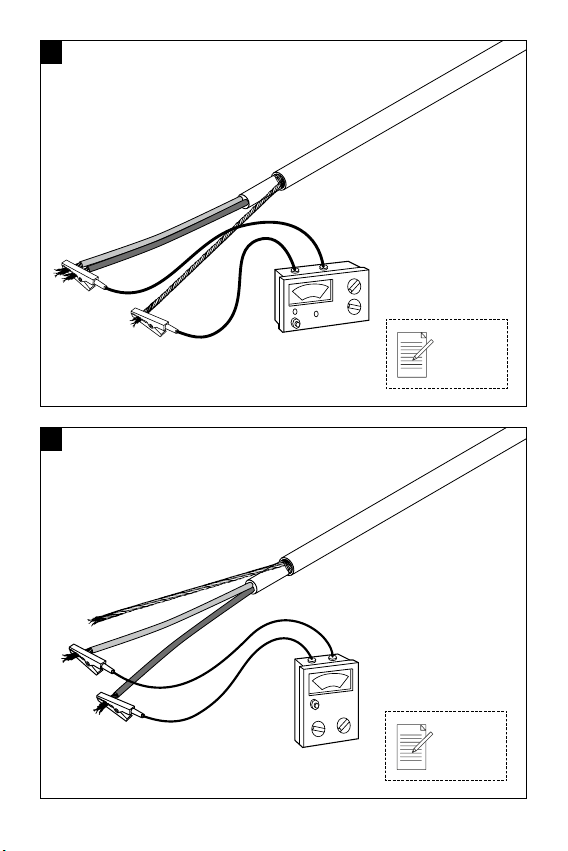

4A

4B

T2Blue

R= MΩ

T2Blue

48 | nVent.com

R= Ω

< 10 mm

5

500 mm

6

T2Blue

Sensor

nVent.com | 49

7

8A

T2Blue

50 | nVent.com

R= MΩ

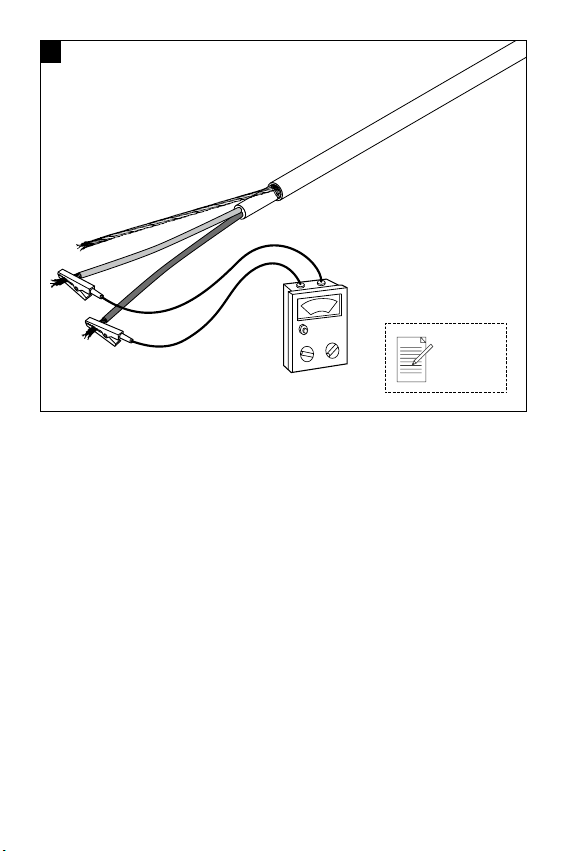

8B

T2Blue

R= Ω

nVent.com | 51

)

2

A* Area (m

R*

L*

2

125 W/m

2

100 W/m

2

80 W/m

2

70 W/m

2

60 W/m

Total resistance

(Ω)

Length

(m)

160 140 120 100 80

P*

Output

(W)

T2Blue 10 W

T2Blue-10-10 m 100 10 530 +/– 10% 1,7 1,4 1,2 1,0 0,8

52 | nVent.com

T2Blue-10-15 m 150 15 354 +/– 10% 2,5 2,1 1,9 1,5 1,2

T2Blue-10-20 m 200 20 265 +/– 10% 3,3 2,9 2,5 2,0 1,6

T2Blue-10-25 m 250 25 212 +/– 10% 4,2 3,6 3,1 2,5 2,0

T2Blue-10-30 m 305 30 173 +/– 10% 5,1 4,4 3,8 3,0 2,4

T2Blue-10-40 m 400 40 132 +/– 10% 6,7 5,7 5,0 4,0 3,2

T2Blue-10-50 m 505 50 105 +/– 10% 8,4 7,2 6,3 5,0 4,0

T2Blue-10-60 m 605 60 87 +/– 10% 10,1 8,6 7,6 6,0 4,8

T2Blue-10-70 m 700 70 76 +/– 10% 11,7 10,0 8,7 7,0 5,6

T2Blue-10-80 m 805 80 66 +/– 10% 13,4 11,5 10,0 8,0 6,4

T2Blue-10-90 m 890 90 59 +/– 10% 14,8 12,7 11,0 9,0 7,1

T2Blue-10-101 m 1010 101 52 +/– 10% 16,8 14,4 12,6 10,0 8,1

T2Blue-10-121 m 1215 121 44 +/– 10% 20,2 17,4 15,2 12,0 9,7

T2Blue-10-142 m 1420 142 37 +/– 10% 23,7 20,3 17,8 14,2 11,4

T2Blue-10-160 m 1600 160 33 +/– 10% 26,7 22,9 20,0 16,0 12,8

T2Blue-10-180 m 1800 180 29 +/– 10% 30,0 25,7 22,6 18,0 14,4

x 1000 Cc-avstand / Cc-asennusväli /

L

A

Odstęp między przewodami / Интервал укладки кабеля / Kaabli paigutus /

T2Blue-10-200 m 2000 200 26 +/– 10% 33,3 28,6 25,0 20,0 16,0

Atstumas tarp kabelių / Distanţa dintre 2 spire de cablu / Kábel távtartás

Cable Spacing / Kabelabstand / Ecartement de cable /

Cc-avstånd (mm) = x =

Fläche

Surface

Yta vid effekt

Areal

Pinta-ala

Powierzchnia

Площадь

Area

Area

Suprafaţă

Felület

Galia

Platība

Pindala

*A: Area

Heizwiderstand

Resistance totale

Total resistans

Total resistans

Kok. resistanssi

Rezystancja całkowita

Полное

сопротивление

Total resistance

Total resistance

Rezistenţa electrică

totală

Teljes ellenállás

Ilgis

Kopējā noturība

Kokku takistus

*R: Total resistance

Länge

Longueur

Längd

Lengde

Pituus

Długość

Длина

Length

Length

Lungime

Fűtőkábel hossz

Pilna varža

Garums

Pikkus

*L: Length

Leistung

Puissance

Effekt

Effekt

Teho

Moc

Выходная мощность

Output

Output

Putere instalată

Teljesítmény

Plotas

Output

Väljund

*P: Output

nVent.com | 53

)

2

A* Area (m

R*

2

150 W/m

2

125 W/m

2

100 W/m

2

80 W/m

Total resistance

(Ω)

250 200 160 135

L*

Length

(m)

P*

Output

(W)

T2Blue 20 W

T2Blue-20-11 m 205 11 260 +/– 10% 2,6 2,0 1,6 1,4

54 | nVent.com

T2Blue-20-14 m 285 14 186 +/– 10% 3,6 2,9 2,3 1,9

T2Blue-20-18 m 355 18 150 +/– 10% 4,4 3,6 2,8 2,4

T2Blue-20--21 m 435 21 122 +/– 10% 5,4 4,4 3,5 2,9

T2Blue-20-28 m 575 28 92 +/– 10% 7,2 5,8 4,6 3,8

T2Blue-20-35 m 720 35 74 +/– 10% 9,0 7,2 5,8 4,8

T2Blue-20-43 m 845 43 63 +/– 10% 10,6 8,5 6,8 5,6

T2Blue-20-50 m 980 50 54 +/– 10% 12,3 9,8 7,8 6,5

T2Blue-20-57 m 1130 57 47 +/– 10% 14,1 11,3 9,0 7,5

T2Blue-20-63 m 1270 63 42 +/– 10% 15,9 12,7 10,2 8,5

T2Blue-20-71 m 1435 71 37 +/– 10% 17,9 14,4 11,5 9,6

T2Blue-20-86 m 1710 86 31 +/– 10% 21,4 17,1 13,7 11,4

x 1000 Cc-avstand/

L

A

T2Blue-20-101 m 2015 101 26 +/– 10% 25,2 20,2 16,1 13,4

T2Blue-20-115 m 2300 115 23 +/– 10% 28,8 23,0 18,4 15,3

Cc-asennusväli / Odstęp między przewodami/Интервал укладки кабеля /

Kaabli paigutus / Atstumas tarp kabelių / Distanţa dintre 2 spire de cablu /

Cable Spacing / Kabelabstand / Ecartement de cable /

Kábel távtartás

Cc-avstånd / Kaabli paigutus (mm) = x =

Fläche

Surface

Yta vid effekt

Areal

Pinta-ala

Powierzchnia

Площадь

Area

Area

Suprafaţă

Felület

Galia

Platība

Pindala

*A: Area

Heizwiderstand

Resistance totale

Total resistans

Total resistans

Kok. resistanssi

Rezystancja całkowita

Полное

сопротивление

Total resistance

Total resistance

Rezistenţa electrică

totală

Teljes ellenállás

Ilgis

Kopējā noturība

Kokku takistus

*R: Total resistance

Länge

Longueur

Längd

Lengde

Pituus

Długość

Длина

Length

Length

Lungime

Fűtőkábel hossz

Pilna varža

Garums

Pikkus

*L: Length

Leistung

Puissance

Effekt

Effekt

Teho

Moc

Выходная мощность

Output

Output

Putere instalată

Teljesítmény

Plotas

Output

Väljund

*P: Output

nVent.com | 55

België / Belgique

Tel [phone]
Fax [phone]

[email protected]

Bulgaria

Tel [phone]
Fax [phone]

[email protected]

Česká Republica

Tel [phone]

[email protected]

Danmark

Tel [phone]

[email protected]

Deutschland

Tel [phone]
Fax [phone]

[email protected]

España

Tel [phone]
Fax [phone]

[email protected]

France

Tél [phone]

Fax [phone]

[email protected]

Hrvatska

Tel [phone]
Fax [phone]

[email protected]

Italia

Tel [phone]
Fax [phone]

[email protected]

Lietuva/Latvija/Eesti

Tel [phone]
Fax [phone]

[email protected]

Magyarország

Tel. [phone]
Fax [phone]

[email protected]

Nederland

Tel [phone]
Fax [phone]

[email protected]

Norge

Tel [phone]

[email protected]

Österreich

Tel [phone]
Fax [phone]
[email protected]

Polska

Tel [phone]
Fax [phone]

[email protected]

Republic of Kazakhstan

Tel [phone]
Fax [phone]

[email protected]

Россия

Тел [phone]
Факс [phone]
[email protected]

Serbia and Montenegro

Tel [phone]
Fax [phone]

[email protected]

Schweiz / Suisse

Tel [phone]
Fax [phone]

[email protected]

Suomi

Puh 0800 11 67 99
[email protected]

Sverige

Tel [phone]

[email protected]

Türkiye

Tel [phone]
Fax [phone]

[email protected]

United Kingdom

Tel [phone]
Fax [phone]

[email protected]

nVent.com

©2019 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its aliates.
All other trademarks are the property of their respective owners. nVent reserves the right to change
specications without notice.

RAYCHEM-IM-INST279-T2Blue-ML-1906
