nvent Raychem E-50-F User Manual

E-50-F

END SEAL

ENDABSCHLUSS

KIT DE TERMINAISON

EINDAFWERKING

ENDEAVSLUTNING

ÄNDAVSLUTNING

AFSLUTNING

LOPPUPÄÄTTEILLE

LATO FINALE

KIT DE TERMINACIÓN

ZESTAW KOŃCOWY

НАБОР ДЛЯ КОНЦЕВОЙ ЗАДЕЛКИ

UKONČOVACÍ TĚSNĚNÍ

KÁBELVÉGLEZÁRÁS

KIT DE ETANSARE TERMINAL

2 | nVent.com

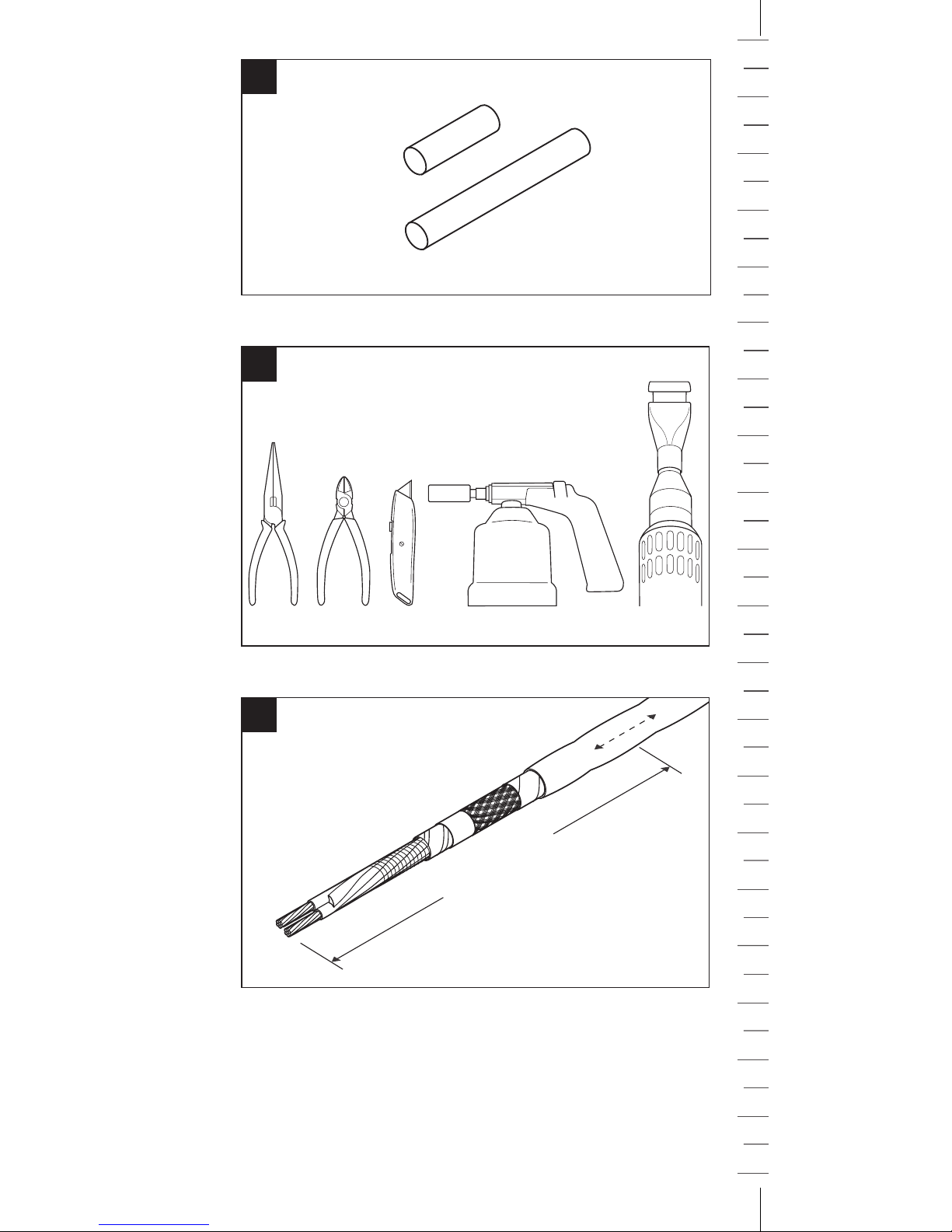

A

1

2

B

C

1,5 m max. FMT2 & FHT2
2,5 m max. FHT4

10 20

30 40 50 60

70 80 90

100 110 120

130 140

150

160 170

180 190

200

0

ENGLISH

II 2 GD Ex e II T* Ex tD A21 IP66
Baseefa08ATEX0050X
IECEx BAS08.0019X

*By design
Special conditions for safe use:
Rated Voltage: FMT2: 220-277 V a.c.

FHT2: 220-277 V a.c.
FHT4: 385-415 V a.c.

E-50-F: 220-415 V a.c.
Maximum withstand temperature (de-energised) FMT: 200°C (heating cable)
FHT: 260°C (heating cable) E-50-F: 260°C (end-seal)
Ambient Temperature: FMT: –40°C - +40°C FHT: –60°C - +40°C

Installation instructions for nVent RAYCHEM E-50-F end seal kit. For use with all
nVent RAYCHEM FMT and FHT-heat ing cables.

WARNING: To prevent elec tri cal shock, short cir cuit or arc ing, this prod uct must

be in stalled cor rect ly and water ingress must be avoid ed before and
during the in stal la tion.
Before installing this product, read the installation instructions completely.

DEUTSCH

II 2 GD Ex es II T*

BAS00ATEX2163X

*entsprechend der Auslegung
Randbedingungen für den sicheren Gebrauch:
Bemessungsspannung: FMT2: AC 220-277 V

FHT2: AC 220-277 V
FHT4: AC 385-415 V

E-50-F: AC 220-415 V
Maximale Einsatztemperatur (ausgeschaltet) FMT: 200°C (Heizband)
FHT: 260°C (Heizband) E-50-F: 260°C (Endabschluss)
Umgebungstemperatur: FMT: –40°C bis +40°C FHT: –60°C bis +40°C

Montageanleitung für Endabschlussgarnitur nVent RAYCHEM E-50-F. Verwendbar für
alle nVent RAYCHEM FMT- und FHT-Heizbänder.

ACH TUNG: Zur Ver mei dung von elek tri schem Schlag, Kurzschluss oder Fun ken­bil dung, muß die ses Gerät vor schrifts mä ßig mon tiert werden.
Das Gerät ist vor und während der Montage vor Was ser zu schüt zen.
Lesen Sie die Montageanleitung sorgfältig und vollständig bevor Sie mit der Mon ta ge

beginnen.

FRANÇAIS

II 2 GD Ex es II T*

BAS00ATEX2163X

*sur plan
Précautions d’emploi :
Tension maximale: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac

E-50-F: 220-415 Vac
Température d’exposition (hors tension) FMT: 200°C (ruban chauffant)
FHT: 260°C (ruban chauffant) E-50-F: 260°C (terminaison)
Température ambiante : –40°C à +40°C (FMT); –60°C à +40°C (FHT)

Instructions d'installation pour le kit de terminaison nVent RAYCHEM E-50-F.
Utilisable avec les rubans chauffants nVent RAYCHEM FMT et FHT.

Attention : pour prévenir les risques d’électrocution, de court-circuit ou d’arc
électrique, ce produit doit être installé correctement et la pénétration d’eau doit être
évitée avant et pendant l’ins tal la tion.
Ces instructions d’installation doivent être lues en entier avant de procéder à la mise
en oeuvre du produit.

E-50-F

TC RU C-BE.ME92.B.00056

nVent.com | 3

4 | nVent.com

NEDERLANDS

II 2 GD Ex es II T*

BAS00ATEX2163X
*Volgens ontwerp

Vereisten voor een veilig gebruik:

Maximale spanning: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maximale weerstandstemperatuur (relais uitgeschakeld) FMT : 200°C
(verwarmingskabel) FHT: 260°C (verwarmingskabel) E-50-F: 260°C (eindafwerking)

Omgevingstemperatuur: FMT: –40°C - +40°C FHT: –60°C - +40°C

Installatie-instructies voor nVent RAYCHEM E-50-F eindafwerkingsset.
Te gebruiken voor alle nVent RAYCHEM FMT- en FHT-verwarmingskabels.

OPGELET: Om elektrische schokken, kortsluiting en vonken te voorkomen, moet
dit product correct geïnstalleerd worden. Het binnendringen van water in de kabel

moet voor en tijdens de installatie vermeden worden.

NORSK

II 2 GD Ex es II T*

BAS00ATEX2163X
*Via design

Spesielle forutsettninger for sikker bruk:
Med referanse til Ex sertifikat
Merkespenning: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maksimal motstandstemperatur (frakoblet) FMT: 200°C (varmekabel)
FHT: 260°C (varmekabel) E-50-F: 260°C (endeavslutning)

Omgivelsestemperatur: FMT: –40°C - +40°C FHT: –60°C - +40°C

Installeringsinstruksjoner for endeavslutningssettet nVent RAYCHEM E-50-F.
Til bruk sammen med alle nVent RAYCHEM FMT- og FHT-varmekabler

ADVARSEL: For å unngå elektrisk støt, kort slut ning eller over slag, må dette
produktet installeres riktig, og inntrenging av vann må unngås både før og under

installasjonen.

SVENSKA

II 2 GD Ex es II T*

BAS00ATEX2163X
*Via design

Speciella förutsättningar för säker användning:
Märkspänning: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maksimal motstandstemperatur (frakoblet) FMT: 200°C (varmekabel) FHT: 260°C
(varmekabel) E-50-F: 260°C (endeavslutning)

Omgivelsestemperatur: FMT: –40°C - +40°C FHT: –60°C - +40°C

Installeringsinstruksjoner for endeavslutningssettet nVent RAYCHEM E-50-F.
Til bruk sammen med alle nVent RAYCHEM FMT- og FHT-varmekabler

VARNING: För att undvika elschock, kortslutning eller ljusbåge måste denna
produkt installeras korrekt och skyddas från in träng an de vatten före och under

installation.

DANSK

II 2 GD Ex es II T*

BAS00ATEX2163X
*Via design

Særlige betingelser for sikkeranvendelse iht.
Mærkespænding: FMT2: 220-277 VAC

FHT2: 220-277 VAC
FHT4: 385-415 VAC
E-50-F: 220-415 VAC

Maks. temperaturresistens (spænding slået fra) FMT: 200°C (varmekabel)
FHT: 260°C (varmekabel) E-50-F: 260°C (afslutningssæt)

Omgivende temperatur FMT: -40 til 40°C FHT: -60 til 40°C

Montagevejledning for nVent RAYCHEM E-50-F afslutningssæt. Anvendes til alle
nVent RAYCHEM FMT + FHT var me kab ler.

ADVARSEL: For at undgå elektrisk stød, kortslutning eller lysbue skal produktet
installeres korrekt og beskyttes mod indtrængning af vand før og under

installationen.

Læs hele monteringsvejledningen igennem, før installationen påbegyndes.

SUOMI

II 2 GD Ex es II T*

BAS00ATEX2163X

*Määräytyy suunnitteluohjelmalla
Käyttöturvallisuus:
Jännite: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Lämpötilankesto (jännitteetön) FMT: 200°C (lämpökaapeli)
FHT: 260°C (lämpökaapeli) E-50-F: 260°C (loppupääte)
Ympäristön lämpötila: FMT: –40°C - +40°C FHT: –60°C - +40°C
nVent RAYCHEM E-50-F –loppupäätesarjan asennusohjeet.
Soveltuu kaikille nVent RAYCHEM FMT- ja FHT-lämpökaapeleille.

VAROITUS: Tämä tuote pitää asentaa oikein, ja veden pääsy kaapelin sisään
tulee estää ennen asennusta ja asennuksen aikana, jotta väl te tään sähköiskut,
oikosulut tai kipinöinti kaapelissa.

ITALIANO

II 2 GD Ex es II T*

BAS00ATEX2163X

*Da calcolo
Raccomandazioni per un utilizzo sicuro:
Tensione massima: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac

E-50-F: 220-415 Vac
Temperatura massima d’esposizione (non alimentato) FMT: 200°C (cavo scaldante)
FHT: 260°C (cavo scaldante) E-50-F: 260°C (Kit lato finale)
Temperatura ambiente: FMT: –40°C - +40°C FHT: –60°C - +40°C
Istruzioni di installazione per kit lato non alimentato nVent RAYCHEM E-50-F.
Da utilizzarsi con tutti i cavi scaldanti nVent RAYCHEM FMT e FHT.

Attenzione: Per prevenire scariche elettriche, corti circuiti o archi, questo
prodotto deve essere in stal la to corretamente e bisogna assolutamente evitare
infiltrazioni di acqua prima e dopo l’installazione.

nVent.com | 5

6 | nVent.com

ESPAÑOL

II 2 GD Ex es II T*

BAS00ATEX2163X

*Por diseño
Condiciones especiales de seguridad para zu utilización:
Voltaje nominal: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Temperatura máxima soportada (desconectado) FMT: 200°C (cable calefactor)
FHT: 260°C (cable calefactor) E-50-F: 260°C (kit final)
Temperatura ambiente: FMT: –40°C - +40°C FHT: –60°C - +40°C

Instrucciones de instalación para kit extremo final nVent RAYCHEM E-50-F. Para uso

con cables calefactores nVent RAYCHEM FMT y FHT.

Atención: Para evitar contactos eléctricos, cortocircuitos o des car gas eléctricas,
este producto debe ser instalado de forma co rrec ta y debe evitarse la entrada de
agua durante y después de la instalación.
Antes de proceder a su instalación, léanse completamente estas instrucciones.

POLSKI

II 2 GD Ex es II T*

BAS00ATEX2163X

*zgodnie z projektem
Warunki bezpiecznego użytkowania:
Napięcie znamionowe: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maksymalna temperatura ograniczająca: 260°C Temperatura otoczenia: –40°C do

+40°C (FMT); –60°C do +40°C (FHT)

Instrukcja montażu zestawów końcowych typu nVent RAYCHEM E-50-F. Można
stosować do wszystkich przewodów grzewczych typu nVent RAYCHEM FMT + FHT­produkcji firmy RAYCHEM.

UWAGA: Aby zapobiec porażeniu prądem, zwarciu lub iskrzeniu niniejszy produkt
musi być poprawnie zamontowany, z uniknięciem zawilgocenia przed i podczas
montażu. Unikać kontaktu skóry i oczu z żelem uszczelniającym.

RUSSKIJ

II 2 GD Ex es II T*

BAS00ATEX2163X

*определяется проектной

документацией
Особые условия для безопасного использования:
Номинальное напряжение:
FMT2: 220-277 В перем. тока
FHT2: 220-277 В перем. тока
FHT4: 385-415 В перем. тока
E-50-F: 220-415 В перем. тока
Макс. допустимая температура (в выключенном состоянии):
Греющий кабель FMT: 200°C
Греющий кабель FHT: 260°C
Концевая заделка E-50-F: 260°C
Допустимая температура воздуха:

FMT: –40…+40°C
FHT: –60…+40°C

Инструкции по монтажу набора для концевой заделки для использования с
греющими кабелями nVent RAYCHEM FMT и FHT.

ПРЕДУПРЕЖДЕНИЕ: Во избежание поражения электрическим током,
короткого замыкания или искрения данный продукт должен быть правильно
смонтирован. Следует избегать проникновения влаги перед монтажом и в его
процессе.
Перед началом монтажа внимательно прочтите инструкцию.

TC RU C-BE.ME92.B.00056

ÇESKÁ

II 2 GD Ex es II T*
BAS00ATEX2163X
*Podle návrhu

Podmínky pro bezpeçné používání:
Jmenovité napπtí: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maximální teplota vystavení (při odpojení) FMT: 200°C (topný kabel) FHT: 260°C
(topný kabel) E-50-F: 260°C (ukončovací těsnění) Okolní teplota: FMT: –40°C - +40°C

FHT: –60°C - +40°C

Montážní návod pro ukončovací těsnění typu nVent RAYCHEM E-50-F. Pro použití se
všemi topnými kabely nVent RAYCHEM typu FMT a FHT.

UPOZORNĚNÍ: Aby se zabránilo elektrickému šoku, zkratu a jiskření, je nutno
tento vỳrobek správnê instalovat. Před instalací a v jejím prübêhu nesmí dojít ke
kontaktu s vodou.
Před zapoçetím montáže přeçtête pozornê celỳ montážní návod.

MAGYAR

II 2 GD Ex es II T*

BAS00ATEX2163X
*méretezés szerint

A biztonságos alkalmazás feltételei:

Hálózati feszültség: FMT2: 220-277 Vac

FHT2: 220-277 Vac
FHT4: 385-415 Vac
E-50-F: 220-415 Vac

Maximális hőmérséklet-ellenállóság (kikapcsolt állapot) FMT: 200°C (fűtőkábel)
FHT: 260°C (fűtőkábel) E-50-F: 260°C (véglezáró)
Környezeti hőmérséklet: FMT: –40°C - +40°C FHT: –60°C - +40°C
Installációs utasítás nVent RAYCHEM E-50-F-véglezáró készlethez. Alkalmazható az
összes nVent RAYCHEM FMT és FHT fűtőkábelekhez.

FIGYELMEZTETÉS: Elkerülendõ a villamos átütést, a rövidzárlatot vagy ívhúzást,
a szerelést pontosan kell végezni és a szerelés előtt és alatt víz nem kerülhet be.
A szerelés előtt az útmutatót gondosan olvassa el.

ROMANA

II 2 GD Ex e II T* Ex tD A21 IP66

Baseefa08ATEX0050X
IECEx BAS08.0019X

* conform proiect
Conditii speciale pentru o utilizare corespunzatoare:
Tensiune de alimentare: FMT2: 220-277 V a.c.

FHT2: 220-277 V a.c.
FHT4: 385-415 V a.c.

E-50-F: 220-415 V a.c.
Temperatura maxima de expunere (alimentarea electrica intrerupta)
FMT: 200°C (cablul de incalzire); FHT: 260°C (cablul de incalzire);
E-50-F: 260°C (kit terminal)
Temperatura ambientala: FMT: –40°C la +40°C FHT: –60°C la +40°C

Instructiuni de instalare a kitului terminal de etansare. Se utilizeaza impreuna cu

cablurile de incalzire nVent RAYCHEM de tip FMT si FHT. Intrerupeti alimentarea
electrica inaintea lucrarilor de instalare sau mentenanta.

ATENTIE: Pentru prevenirea socurilor electrice, scurtcircuitelor sau
a arcurilor electrice, instalati corect acest produs si evitati infiltrarea apei sau
umezelii in timpul montajului.
Inaintea montajului cititi instructiunile complete de instalare.

nVent.com | 7

8 | nVent.com

1

70 mm

2

ENGLISH

Push back braid fully over outer jacket.

DEUTSCH

Schutzgeflecht komplett über den
Außenmantel zurückschieben.

FRANÇAIS

Retrousser la tresse.

NEDERLANDS

Schuif het aardingsvlechtwerk achteruit

over de buiten mantel.

NORSK

Tryck tillbaka skärmen helt över

yttermanteln.

SVENSKA

Tryck tillbaka skärmen helt över

yttermanteln.

DANSK

Træk skærmen helt tilbage over
yderkappen.

SUOMI

Vedä suojapunos kokonaan taakse
ulkovaipan päälle.

ITALIANO

Riportare indietro la calza in modo da
ricoprire la guaina esterna.

ESPAÑOL

Empujar completamente la trenza hacia
atrás, recubriendo la cubierta exterior.

POLSKI

Przeciågnåç oplot ochronny na czæ∂ç z
os¬onå zewnætrznå

RUSSKIJ

Отвести оплётку назад, полностью
натянув её за обрез наружной
оболочки.

ÇESKÁ

Ochranné opředenæ přetåhnout zpπt
přes vnπj√æ plå√†.

MAGYAR

A védœ fémbeszövést teljes hosszon a
külsœ köpenyre visszatolni.

ROMANA

Trageti tresa metalica peste mantaua
exterioara.

5

4

15 mm

35 mm

3

ENGLISH

Cut off 35 mm of exposed heating
cable.

DEUTSCH

Heizband um 35 mm kürzen.

FRANÇAIS

Couper 35 mm de ruban ainsi exposé.

NEDERLANDS

Knip 35 mm van de binnenkabel af.

NORSK

Kutt 35 mm av den gjenstående

varmekabelenden.

SVENSKA

Kapa av 35 mm av kabeländen.

DANSK

Klip 35 mm af det fritlagte varmekabel.

SUOMI

Katkaise lämpökaapelista 35 mm.

ITALIANO

Tagliare 35 mm del cavo esposto.

ESPAÑOL

Cortar unos 35 mm da la cinta así
desnudada.

POLSKI

Skróciç kabel o 35 mm.

RUSSKIJ

Обрезать 35 мм от конца кабеля,
освобождённого от внешней
оболочки и оплётки.

ÇESKÁ

Topnÿ kabel zkråtit o 35 mm.

MAGYAR

A fætœkábelt 35 mm hosszon lecsÍpni

ROMANA

Taiati 35mm din cablul de incalzire
decopertat.

nVent.com | 9

10 | nVent.com

4

6

7 mm

7

ENGLISH

Position sleeve (item 1) as shown and

shrink.

DEUTSCH

Schrumpfschlauch (1) aufschieben, mit
blauer Flamme aufschrumpfen.

FRANÇAIS

Placer le manchon (n° 1). Le rétreindre
complètement avec la flamme bleue.

NEDERLANDS

Plaats krimpkous (item 1) zoals
aangegeven en krimp deze volledig.

NORSK

Plasser krympeslange (1) som anvist,
og krymp ned.

SVENSKA

Positionera krympslang (1) enligt
anvisning och krymp ned.

DANSK

Monter krympeslangen (1) som vist og
krymp.

SUOMI

Pujota kutisteletku (1) kaapelin päähän
ja kutista.

ITALIANO

Posizionare il manicotto (voce 1)
come dimostrato nell’illustrazione e
termorestringere.

ESPAÑOL
Colocar el casquillo (elemento 1) como
se indica y encogerlo.

POLSKI

Nasunåç koszulkæ termokurczliwå
(1) zgrzaç †ó¬tym p¬omieniem.

RUSSKIJ

Ustanovit´ trubku (poz. 1), kak pokazano
na risunke, i usadit´ ee.

ÇESKÁ

Nasunout dle znåzornπnæ smr√†ovacæ
trubici (1) a smr√tit Ωlut¥m plamenem

MAGYAR

A zsugorcsövet (1) feltolni és sárga
lánggal rázsugorÍtani.

ROMANA

Fixati mansonul termocontractibil ca
in imagine si incalziti-l pana etanseaza
corespunzator capatul acestuia.

9

ENGLISH

Pull back braid, gather the strands and

twist together. Bend the twisted end

back as shown.

DEUTSCH

Schutzgeflecht vorschieben, verdrillen

und zurückbiegen.

FRANÇAIS

Ramener la tresse. Rassembler les brins
et les recourber.

NEDERLANDS

Schuif het aardingsvlechtwerk
terug over het kabeleinde. Draai het
uitstekende deel in elkaar en vouw het

om als aangegeven.

NORSK

Trekk skjermen tilbake over
krympeslangen og tvinn den sammen.
Vik den tilbake som anvist.

SVENSKA

Dra tillbaka skärmen och tvinna
ihop skärmkardelerna. Vik tillbaka
överskjutande del som bilden visar.

DANSK

Træk skærmen tilbage, saml trådene og
sno dem sammen. Bøj den snoede ende

tilbage som vist.

SUOMI

Vedä suojapunos kaapelin pään yli, laita
suojapunoksen säikeet yhteen ja kierrä.
Taivuta taaksepäin kuvan osoittamalla

tavalla.

ITALIANO

Spostare indietro la calza, raccogliere
i fili e attorcigliarli. Piegare l’estremità
attorcigliata come dimostrato
nell’illustrazione.

ESPAÑOL

Traer la trenza hacia delante, juntar
las hebras, torcerlas juntas y doblar la
extremidad como se indica.

POLSKI

Nasunåç oplot ochronny, skræciç
i odgiåç do ty¬u.

RUSSKIJ

Вернуть сдвинутую оплётку на
конец кабеля, собрать и скрутить
её за концом кабеля и завернуть
скрученный конец, как это показано
на рисунке.

ÇESKÁ

Ochranné opředenæ přetåhnout, stoçit a
ohnout zpπt.

MAGYAR

A védœ fémszövedéket visszahúzni,
összecsavarni és visszahajtani.

ROMANA

Trageti peste manson apoi impaturiti
tresa ca in imagine.

8

nVent.com | 11

12 | nVent.com

10

11

35 mm

ENGLISH

Position sleeve (item 2) as drawing and

shrink as shown.

DEUTSCH

Schrumpfschlauch (2) aufschieben
und mit blauer Flamme wie dargestellt
aufschrumpfen.

FRANÇAIS

Placer le manchon (n°2) et le rétreindre

complètement en commençant côté

ruban.

NEDERLANDS

Plaats krimpkous (item 2) als op
tekening en krimp als aangegeven.

NORSK

Plasser krympeslange (2) som anvist og
krymp ned som vist på tegning.

SVENSKA

Positionera slang (2) enligt anvisning

och krymp ned som bilden visar.

DANSK

Monter krympeslange (2) som vist og
krymp.

SUOMI

Pujota kutisteletku (2) kuvan
osoittamalla tavalla ja kutista.

ITALIANO

Posizionare il manicotto (voce 2)
come indicato nell’illustrazione e
termorestringere.

ESPAÑOL

Colocar el casquillo (elemento 2) como
está indicado en la figura y encogerio
como se indica.

POLSKI

Nasunåç koszulkæ termokurczliwå
(2) i zgrzaç †ó¬tym p¬omieniem jak
przedstawiono na rysunku.

RUSSKIJ

Ustanovit´ termousaΩivaemuü
trubku (poz. 2), kak pokazano na
risunke, i usadit´ ee.

ÇESKÁ

Nasunout dle znåzornπnæ smr√†ovaci
trubici (2) a Ωlut¥m plamenem smr√tit.

MAGYAR

A zsugorcsövet (2) feltolni és sárga
lánggal az ábra szerint zsugorÍtani.

ROMANA

Pozitionati cel de-al doilea manson
termocontractibil si incalziti-l pana
etanseaza corespunzator capatul de
cablu.

12

СВЕДЕНИЯ О ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ

Транспортировать в упаковке можно всеми видами крытых транспортных
средств (автомобильным, железнодорожным, речным, авиационным и др.)
в соответствии с действующими на данном виде транспорта правилами
перевозок при температуре воздуха от – 50°С до + 50°С. Транспортная
упаковка предохраняет корпус от прямого воздействия атмосферных осадков,
пыли и ударов при транспортировании.

Материалы и оборудованиедолжны храниться в сухих и чистых закрытых
помещениях при температуре от – 20°С до + 40°С и быть защищены от
механических повреждений.

ENGLISH
When cool, fix the end seal flat to the
pipe with self-adhesive glass cloth tape.

DEUTSCH

Abgekühlten Endabschluß flach am

Rohr befestigen.

FRANÇAIS

Quand elle a refroidi, fixer la terminaison
à plat sur la tuyauterie avec du ruban
adhésif.

NEDERLANDS

Wanneer afgekoeld, bevestig de
eindafwerking plat op de leiding met

glastape.

NORSK

Når endeavslutningen er avkjølt, festes
den til røret med glassfibertape.

SVENSKA

När ändavslutningen svalnat fixeras den

på röret med glasfibertejp.

DANSK

Når endeafslutningen er kølet
af, fastgøres den til røret med

glasfibertape.

SUOMI

Kun loppupääte on jäähtynyt, niin
kiinitä se tiiviisti putken kylkeen
lämmönkestävällä teipillä.

ITALIANO

Una volta raffreddata, fissare la
terminazione dalla parte piatta sul tubo
utilizzando il nastro in fibra di vetro.

ESPAÑOL
Cuando esté frio, fijar el cierre hermético
de extremidad sobre la tubería con una
cinta adhesiva.

POLSKI

Po wystygniæciu zakoµczenie
zamocowaç p¬asko na rurociågu z
wykorzystaniem ta∂my klejåcej na
osnowie z w¬ókna szklanego.

RUSSKIJ

После того, как концевая
заделка остынет, прикрепить её
горизонтально к трубе с помощью
стеклотканевой крепёжной ленты.

ÇESKÁ

Vychladlé ukonçenæ upevnit naplocho
k trubce.

MAGYAR

A lehælt véglezárást laposan a
csœvezetékhez rögzÍteni.

ROMANA

Dupa ce se raceste fixati capatul
terminal pe conducta cu ajutorul benzii
adezive din fibra de sticla.

nVent.com | 13

14 | nVent.com

©2018 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its aliates.

All other trademarks are the property of their respective owners. nVent reserves the right to change

specications without notice.

Raychem-IM-INSTALL144-E50FxTEndseal-ML-1805 PCN 1244-006947

nVent.com

België/Belgique

Tel [phone]
Fax [phone]
[e-mail]

Bulgaria

Tel [phone]
Fax [phone]
[e-mail]

Česká Republika

Tel [phone]
[e-mail]

Denmark

Tel [phone]

[e-mail]

Deutschland

Tel [phone]
Fax [phone]
[e-mail]

España

Tel [phone]
Fax [phone]
[e-mail]

France

Tél. [phone]
Fax [phone]
[e-mail]

Hrvatska

Tel [phone]
Fax [phone]
[e-mail]

Italia

Tel [phone]
Fax [phone]
[e-mail]

Lietuva/Latvija/Eesti

Tel [phone]
Fax [phone]
[e-mail]

Magyarország

Tel [phone]
Fax [phone]
[e-mail]

Nederland

Tel [phone]
Fax [phone]
[e-mail]

Norge

Tel [phone]
[e-mail]

Österreich

Tel [phone]
Fax [phone]
[e-mail]

Polska

Tel [phone]
Fax [phone]
[e-mail]

Republic of Kazakhstan

Tel [phone]
Fax [phone]

[e-mail]

Россия

Тел. [phone]
Факс [phone]

[e-mail]

Serbia and Montenegro

Tel [phone]
Fax [phone]
[e-mail]

Schweiz/Suisse

Tel [phone]
Fax [phone]
[e-mail]

Suomi

Puh. 0800 11 67 99
[e-mail]

Sverige

Tel [phone]
[e-mail]

Türkiye

Tel [phone]
Fax [phone]
[e-mail]

United Kingdom

Tel [phone]
Fax [phone]
[e-mail]
