nvent RAYCHEM AT-TS-13, RAYCHEM AT-TS-14 Installation And Operating Instructions Manual

AT-TS-13

Installation and operating instructions
Montage- und Bedienungsanleitung
Instructions d’assemblage et de service

Raychem

2 | nVent.com

GB

NVENT RAYCHEM THERMOSTAT AT-TS-13

Temperature range –5 à +15°C

Control and ambient thermostat in a plastic enclosure

For use as:

1. Control thermostat in trace heating systems

2. Ambient thermostat in trace heating systems for frost protection

R

122

120

Jumper 1-5 included in scope of suppl

y

Wiring diagram

Dimensions: 122x120x55 mm

Sensor

Heater/Relay

bl

81

LN

23 45 69

_

+ br

ϑ

ϑ

Technical data:

Supply voltage 230 V +10%/–15%, 50/60 Hz
Max. switching current 16 A, 250 V AC
Max. conductor size 2.5 mm

2

Green LED Heating cable on
Red LED Sensor break
Red LED Sensor short circuit
Switching differential 0,6 –1 K
Switching accuracy +5°C: +/– 1 K (calibration point)
Switch type SPST (normally open)
Adjustable temperature range –5°C à +15°C

Enclosure:

Temperature setting inside
Exposure temperature –20°C to +50°C
Ingress protection IP 65 according to EN 60529
Entries M 20 for supply cable, M 25 for the connection to the heating

cable (not direct) and M 16 for the sensor cable.

nVent.com | 3

Weight (without sensor) +/– 440 g
Material ABS
Lid fixing Zn AL 4 Cu1 nickel plated quick release screws in four places
Mounting nVent RAYCHEM support bracket JB-SB-01 or wall mounting

Temperature sensor

Type PTC KTY 83-110
sensor cable 3 m
Diameter sensor cable ± 5,5 mm
Diameter sensor head 6,5 mm
Max. exposure temperature

sensor cable 80°C

Sensor characteristic

Temperature (°C) Resistance (Ohm)
– 5 787
0 820
+ 5 854
+ 10 889
+ 15 925

The sensor cable can be extended up to 100 m when a cross section of 1.5 mm

2

is used.
If sensor cable will be extended no live cables should be laid in parallel to avoid inductive
interferences.

Installation of heating cable

Follow the „General installation instructions for self-regulating heating cables”. Max.
circuit lengths are nVent RAYCHEM WinterGard FS-A-2X: 150m, FS-B-2X: 105m, FS-C-2X:
90m, FroStop Green: 100m, FroStop Black: 80m. Use a contactor for longer heating circuit
lengths.

Functional description

When the temperature exceeds the adjusted setpoint value, the switching contact opens
and switches the heating cable off.

When the temperature falls below the setpoint value, the switching contact closes. The
integrated green LED display lights up to indicate that the heating cable is switched on. In the
event of sensor break or shortcircuit, the switching contact closes. In the event of loss a power
supply, the switching contact opens. The integrated red LED display lights up to indicate that
there is a defect.

TC RU C-BE.БЛ08.B.01634

4 | nVent.com

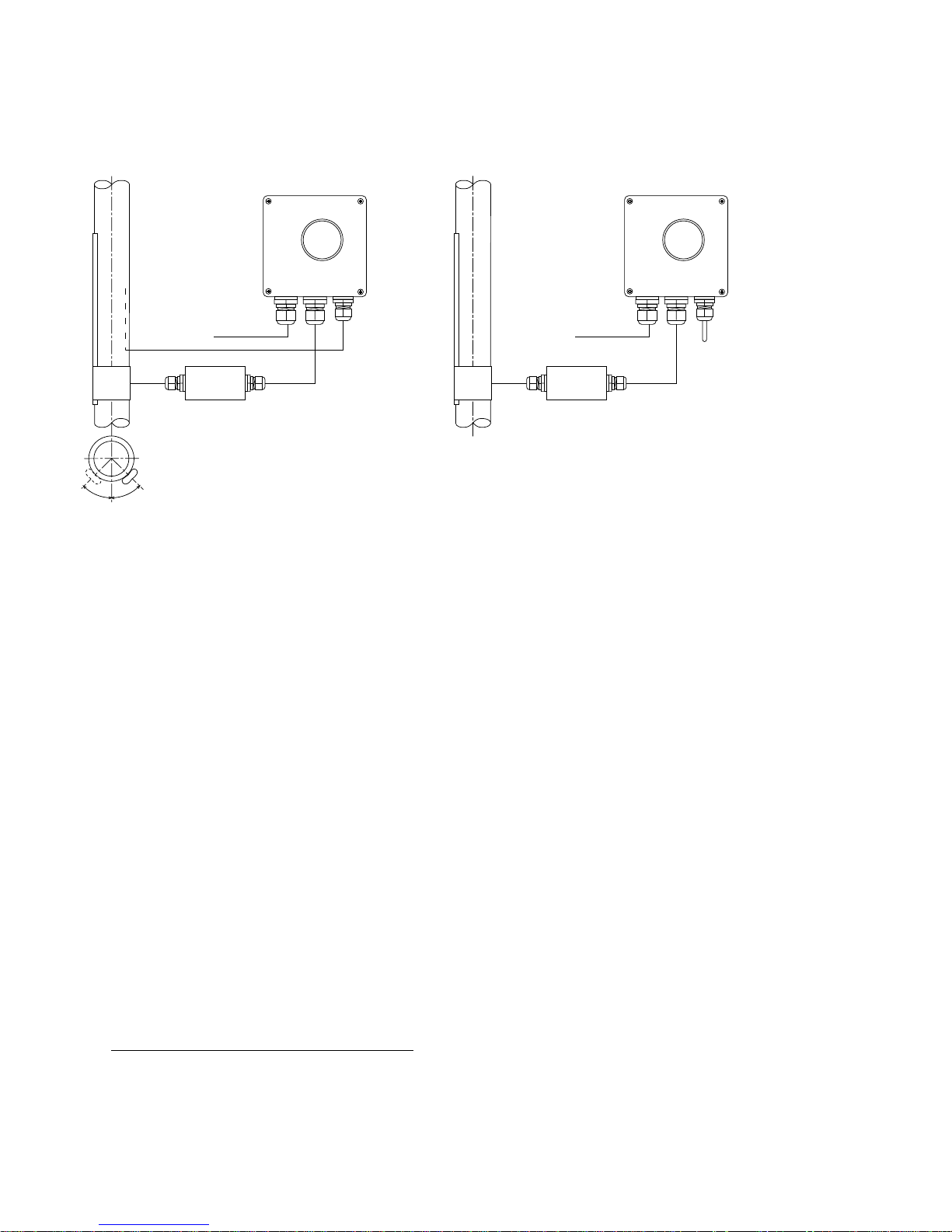

Installation guidelines

90 - 120°

R

230 V AC

R

230 V AC

A. Control thermostat (line sensing)

1. Check the voltage and the rated power of the switching circuit

2. Attach temperature sensor to the pipe with adhesive tape. The sensor should rest

firmlyagainst the pipe without intermediate space. The minimum distance of the

sensor from fittings and the pipe end is 1 m. The angle of the pipe between the heating
cable and the sensor should be 90-120°.

3. Mount the housing in the required position.

4. Adjust the temperature. Finish the wiring and insulation. Only operate with insulated

sensor.

5. Fill the pipes, check the operating points with a thermometer and correct if necessary.
Due to the low heat conductivity of non-metallic pipes, adjust the thermostat operating

point only when the pipe is full.

B. Ambient thermostat

1. Shorten the sensor cable so that the temperature sensor is located within the screwed

gland.

2. Check the voltage and the rated power of the switching circuit.

3. Select a suitable place for the thermostat installation:
Outdoor installation: Mount the thermostat away from direct sunlight and wind.
Indoor installation: Mount the thermostat at a place where the lowest temperature can

be expected. Do not install the thermostat under the insulation.

NOTE

The thermostat should be installed and adjusted by qualified
personnel only. The relevant safety regulations must be observed.

nVent.com | 5

D

NVENT RAYCHEM THERMOSTAT AT-TS-13

Temperaturbereich –5 à +15°C

Rohranlege- und Umgebungsthermostat in Kunststoffgehäuse
Zur Verwendung als:

1. Rohranlegethermostat in Begleitheizsystemen.

2. Umgebungsthermostat in Begleitheizsystemen für Frostschutz, die abhängig von der

Umgebungstemperatur geschaltet werden.

R

122

120

Brücke 1-5 im Lieferumfang enthalten

Anschlußschaltbild

Abmessungen 122x120x55 mm

Fühler

Heizer/Schütz

bl

8

LN

3456 9

_

+br

ϑ

ϑ

123

Technische Daten:

Betriebsspannung 230 V +10%/–15%, 50/60 Hz
max. zulässiger Schaltstrom 16 A, 250 V AC
max. Anschlußquerschnitt 2,5 mm

2

LED-Anzeige grün Heizen ein
LED-Anzeige rot Fühlerbruch
LED-Anzeige rot Fühlerkurzschluß
Schalttemperatur-Differenz 0,6 bis 1 K
Schaltgenauigkeit bei +5°C: +/– 1 K (Eichpunkt)
Kontaktart 1 Schließer
einstellbarer Temperaturbereich –5°C à +15°C

Gehäuseaufbau:

Sollwerteinstellung Innenskala
zulässige Umgebungstemperatur –20°C bis +50°C
Schutzart IP 65 nach EN 60529

6 | nVent.com

Kabeleinführung M 20 für das Stromversorgung-skabel, M 25 für das erbind
ungskabel zum Heizband und M 16 für das Fühlerkabel

Gewicht (ohne Fühler) +/– 440 g
Gehäusematerial ABS
Deckel-Befestigungsschrauben GD-Zn AL 4 Cu1 galvanisch vernickelt; 1/4-Dreh-Schnellverschluß
Montagemethode Mittels RAYCHEM Befestigungs-winkel JB-SB-01 oder

Wand montage

Temperaturfühler

Bauart PTC KTY 83-110
Fühler-Kabellänge 3 m
Durchmesser des Fühlerkabels ± 5,5 mm
Durchmesser des Fühlers 6,5 mm
Max. zul. Umgebungstemperatur

des Fühlerkabels 80°C

Fühlerkenndaten

Temperatur (°C) Widerstandswert (Ohm)
– 5 787

0 820
+ 5 854
+ 10 889
+ 15 925

Das Fühlerkabel kann mit einem Querschnitt von 1,5 mm

2

bis auf 100 m verlängert
werden. Bei verlängerter Fühlerleitung sollte zur Vermeidung von Störeinflüssen eine
Parallelverlegung von Lastleistungen vermieden werden.

Heizbandmontage

Beachten Sie die „Allgemeine Montagehinweise für selbstregelnde Heizbänder“. Die max.
Heizbandlängen sind WinterGard FS-A-2X: 150m, FS-B-2X: 105m, FS-C-2X: 90m, FroStop
Green: 100m, FroStop Black: 80m. Bei größeren Heizbandlängen ist ein Schütz notwendig.

Funktionsbeschreibung

Übersteigt die Temperatur den eingestellten Sollwert, öffnet der Schaltkontakt und schaltet das
Heizband aus. Unterschreitet die Temperatur den Sollwert, schließt der Schaltkontakt. Durch das
Aufleuchten der eingebauten grünen Kontrollampe wird angezeigt, daß das Heizband eingeschaltet
ist. Bei Netzausfall öffnet der Schaltkontakt. Bei Fühlerunterbrechung oder Kurzschluß des
Fühlers schließt der Schaltkontakt. Das Heizband wird eingeschaltet. Durch Aufleuchten der roten
Kontrollampen Fühlerbruch oder Fühlerkurzschluß wird angezeigt, daß eine Störung vorhanden ist.

TC RU C-BE.БЛ08.B.01634

nVent.com | 7

Montagehinweise

90 - 120°

R

230 V AC

R

230 V AC

A) Verwendung als Rohranlegethermostat

1. Spannung und Nennleistung des Schaltkreises überprüfen.

2. Befestigung des Temperaturfühlers am Rohr mit Klebeband. Der Fühler soll ohne

Zwischenraum fest am Rohr anliegen. Der Mindestabstand des Fühlers von Armaturen
und Rohrleitungsende beträgt 1 m. Der Winkel am Rohr soll zwischen Heizband und
Fühler 90–120 Grad betragen.

3. Gehäuse in gewünschter Position montieren.

4. Temperatur einstellen, Verdrahtung und Isolierung fertigstellen, nur mit isoliertem Fühler

in Betrieb nehmen.

5. Rohrleitungen füllen, Schaltpunkte mit Thermometer prüfen und ggf. korrigieren. Wegen

der geringen Wärmeleitfähigkeit bei nichtmetallischen Rohren Thermostatschaltpunkt
nur in gefülltem Zustand einstellen.

B) Verwendung als Umgebungsthermostat

1. Fühlerkabel so kürzen, daß der Temperaturfühler innerhalb der Verschraubung liegt.

2. Spannung und Nennleistung des Schaltkreises überprüfen.

3. Wahl einer geeigneten Stelle zur Montage des Thermostaten.
Außeninstallation: Thermostat vor direkter Sonneneinstrahlung und windgeschützt anbringen.
Inneninstallation: Thermostat in dem Bereich montieren, der die tiefsten Temperaturen

erwarten läßt. Thermostat nicht unter der Isolierung installieren.

ACHTUNG!

Der Temperaturregler darf nur von einer Fachkraft installiert und eingestellt werden.
Dabei sind die bestehenenden Sicherheitsvorschriften zu beachten.

8 | nVent.com

F

NVENT RAYCHEM THERMOSTAT AT-TS-13

Plage de température –5 à +15°C

Thermostat d’ambiance et de contrôle

Utilisation :

1. Thermostat de contrôle pour des systèmes de traçage électrique.

2. Thermostat d’ambiance pour des systèmes de mise hors gel.

R

122

120

Pont 1-5 compris dans l’emballage

Schéma de raccordement

Dimensions 122x120x55 mm

Sonde

Ruban/Relais

bl

81

LN

23 45 69

_

+br

ϑ

ϑ

Caractéristiques techniques:

Tension nominale 230 V +10%/–15%, 50/60 Hz
Pouvoir de coupure 16 A, 250 V AC
Section max. des conducteurs 2,5 mm

2

Voyant vert Chauffage allumé
Voyant rouge Rupture de sonde
Voyant rouge Sonde court-circuitée
Différentiel 0,6 – 1 K
Précision à +5°C: +/– 1 K (Calibration)
Type d’interupteur Unipolare, normalement ouvert
Plage de température –5°C à +15°C

Boîtier:

Réglage de la consigne interne
Température ambiante –20°C à +50°C
Degré de protection IP 65 selon EN 60529
Entrées M20 pour le cable d’alimentation, M 25 pour la liasion au

ruban chauffant et M16 pour la sonde.

nVent.com | 9

Poids (sans sonde) env. 440 g
Matériau ABS
Vis de fixation GD-Zn AL 4 Cu1 nickelées 1/4 de tour
Montage Sur support nVent RAYCHEM JB-SB-01 ou montage mural

Sonde

Type PTC KTY 83-110
Longueur du câble 3 m
Diamètre du câble ± 5,5 mm
Diamètre de la sonde 6,5 mm
Température d’expostion

maximale pour le câble
de la sonde 80°C

Caractéristiques de la sonde

Témperature (°C) Résistance (Ohm)
– 5 787

0 820
+ 5 854
+ 10 889
+ 15 925

Le câble de la sonde peut être prolongé jusqu’a 100 m avec un câble de section 1,5 mm

2

.
En cas de prolongationdu câble de la sonde, ne pas poser en parallèle des câbles de
puissance afin d’eviter des perturbations.

Installation du ruban chauffant

L’utilisateur doit se conformer aux ”Instructions générales d’installation des rubans
chauffants autorégulants”. Les longueurs max. sont WinterGard FS-A-2X: 150m, FS-B-2X:
105m, FS-C-2X: 90m, FroStop Green: 100m, FroStop Black: 80m. Pour des longueurs
supérieures, utilisez un contacteur.

Fonctionnement

Si la température ambiante dépasse la valeur de consigne, le contact de sortie s’ouvre et
coupe le chauffage. Si la température ambiante est en dessous de la valeur de consigne,
le contact se ferme. La LED verte indique que le chauffage est activé. En cas de coupure
de courant, le contact s’ouvre. Lorsqu’il y a une coupure ou un court-circuit au niveau de la
sonde, le contact est fermé et la chauffage allumé. Une LED rouge indique la coupure ou le
court-circuit de la sonde.

TC RU C-BE.БЛ08.B.01634

10 | nVent.com

Remarques

90 - 120°

R

230 V AC

R

230 V AC

A) Utilisation comme thermostat de contrôle

1. Vérifer le tension et la puissance nominale du circuit.

2. Fixer la sonde sur le tuyau au moyen de la bande adhésive. La sonde doit être en

contact intime avec le tuyau. La distance minimale de la sonde par rapport à une
armature ou la fin du câble doit être d’1 m. L’angle entre la sonde et le câble chauffant
doit être compris entre 90 et 120°.

3. Fixer le boîtier à l’emplacement choisi.

4. Regler le consigne. Finir le raccordement et calorifuger. La sonde doit être sous le

calorifuge avant la mise en route.

5. Remplir les tuyaux, vérifier le point de fonctionnement du thermostat, corriger si

nécessaire.

Etant donné l’inertie thermique des tuyaux non métalliques, régler le thermostat

uniquement lorsqu’ils sont remplis.

B) Utilisation comme thermostat d’ambiance

1. Raccourcir le câble de sonde pour que celle-ci se trouve juste sous la vis de l’entrée.

2. Vérifier la tension et la puissance du circuit.

3. Choisir un endroit approprié pour le montage du thermostat.
Installation extérieure: Protéger le thermostat de l’influence du soleil et du vent.
Installation intérieure: Monter le thermostat à l’endroit le plus froid.

Ne pas l’installer sous le calorifuge.

ATTENTION!

Le thermostat doit être installé et reglé selon les rêgles de sécurité
envigueur par un professionnel.

nVent.com | 11

©2018 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its aliates. All other trademarks are the
property of their respective owners. nVent reserves the right to change specications without notice.

Raychem-IM-INST216-ATTS13-ML-1811

nVent.com

België / Belgique

Tel. [phone]
Fax [phone]
[e-mail]

Bulgaria

Tel. [phone]
Fax [phone]
[e-mail]

Česká Republika

Tel. [phone]
[e-mail]

Denmark

Tel. [phone]
[e-mail]

Deutschland

Tel. [phone]
Fax [phone]
[e-mail]

España

Tel. [phone]
Fax [phone]
[e-mail]

France

Tél. [phone]
Fax [phone]
[e-mail]

Hrvatska

Tel. [phone]
Fax [phone]
[e-mail]

Italia

Tel. [phone]
Fax [phone]
[e-mail]

Lietuva/Latvija/Eesti

Tel. [phone]
Fax [phone]
[e-mail]

Magyarország

Tel. [phone]
Fax [phone]
[e-mail]

Nederland

Tel. [phone]
Fax [phone]
[e-mail]

Norge

Tel. [phone]
[e-mail]

Österreich

Tel. [phone]
Fax [phone]
[e-mail]

Polska

Tel. [phone]
Fax [phone]
[e-mail]

Republic of Kazakhstan

Tel. [phone]
Fax [phone]
[e-mail]

Россия

Тел. [phone]
Факс [phone]

[e-mail]

Serbia and Montenegro

Tel. [phone]
Fax [phone]
[e-mail]

Schweiz / Suisse

Tel. [phone]
Fax [phone]
[e-mail]

Suomi

Puh. 0800 11 67 99
[e-mail]

Sverige

Tel. [phone]
[e-mail]

Türkiye

Tel. [phone]
Fax [phone]
[e-mail]

United Kingdom

Tel. [phone]
Fax [phone]
[e-mail]
