Page 1

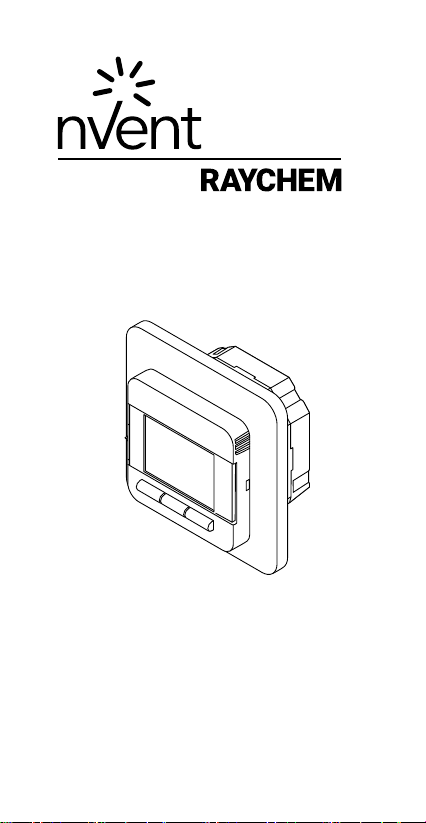

NRG-DM

Programvaruversion 1.60

nVent.com | 1

Page 2

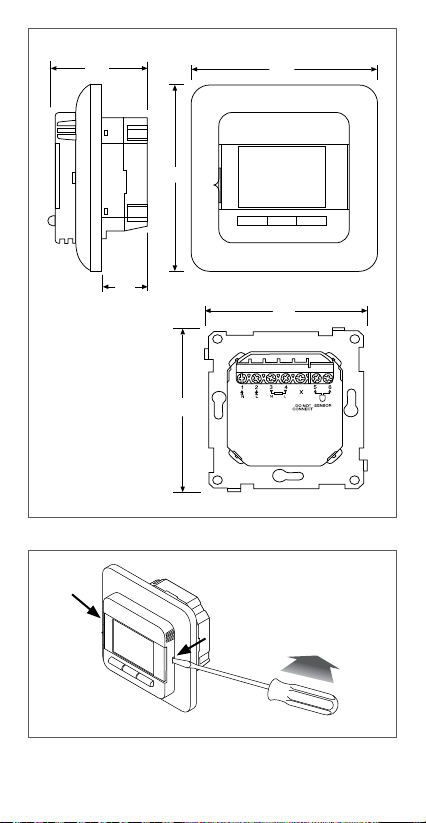

Figur 1

Figur 2

2 | nVent.com

Page 3

1 INNEHÅLL

Innehåll 3

Beskrivning 5

Navigeringsprincip 6

Komma igång 7

Navigeringsstruktur 8

Driftslägen 9

6.1 Händelseläge (veckoschema) 9

6.2 Konstantläge (en temperatur) 9

6.3 Booster-läge (tillfällig åsidosättning) 10

Ändra/visa inställningar 11

7.1 Ställ in händelse (programmera ett veckoschema) 11

7.2 Användarinställningar 12

7.2.1 Tid och datum

7.2.2 Barnspärr 7.2.3 Displayinställningar 7.2.4 Energiövervakning

7.3 Ingenjörsinställningar 14

7.3.1 Temperaturkalibrering 7.3.2 Adaptiv funktion 7.3.3 Reglerläge 7.3.4 Temperaturskala 7.3.5 Belysning 7.3.6 Givare 7.3.7 Språk 7.3.8 Briksåterställning 7.3.9 Information

nVent.com | 3

Page 4

Felsökning 17

Tekniska data 18

Godkännanden och deklarationer

OBS!

Denna produkt kan användas av barn från 8 års ålder och personer med reducerad fysisk, sensorisk eller mental kapacitet, eller brist på erfarenhet och kunskap, under tillsyn av en kompetent person eller om de har erhållit instruktioner i användningen av produkten på ett säkert sätt och förstår riskerna med att använda produkten. Barn får inte leka med produkten. Användarens rengöring och underhåll av produkten får inte utföras av barn utan tillsyn.

4 | nVent.com

Page 5

2 BESKRIVNING

Termostaten NRG-DM är en smart elektronisk termostat för elektrisk golvvärme. Den reglerar din golvvärme för att ge dig bästa möjliga komfort med lägsta energiförbrukning. NRG-DM är utrustad med en inbyggd rumsgivare och en golvgivare för att övervaka och reglera din golvvärme i 4 olika lägen (golvgivare / rumsgivare / rumsgivare med golvbegränsare /regulator) beroende på dina behov.

NRG-DM kopplar på och stänger av golvvärmen för att nå den inställda temperaturen. När NRG-DM kopplar på den elektriska golvvärmen visas symbolen (

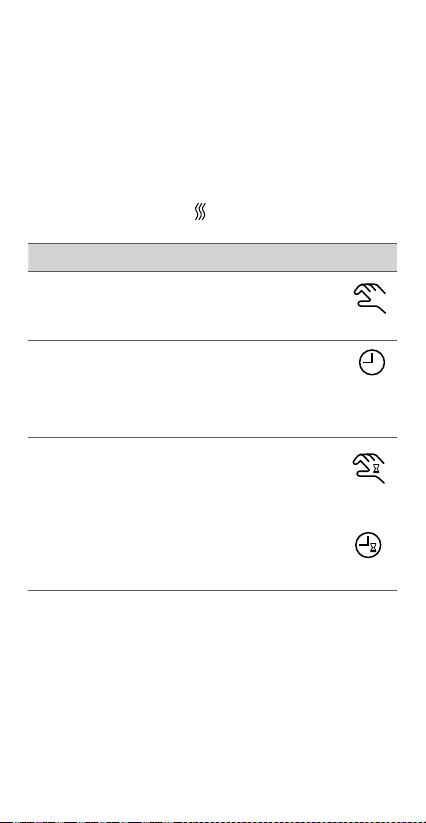

NRG-DM styr elektrisk golvvärme i 3 driftslägen (se Tabell 1).

Driftsläge Beskrivning Symbol

Konstantläge

Händelseläge I Händelseläge arbetar termostaten

Booster-läge Booster-läge åsidosätter tillfälligt

Tabell 1

I Konstantläge inriktar sig NRG-DM endast på en temperatur. Det går lätt att anpassa denna inställda temperatur med knappen +/-

enligt veckoschemat med olika temperaturer beroende på inställning. Händelseläge har skapats för maximal komfort med minsta möjliga energiförbrukning.

Konstantläge eller Händelseläge. När du aktiverar Booster-läge går det att välja en tillfällig Inställd temperatur och varaktighet för Booster-läge. Efter denna varaktighet växlar NRG-DM automatiskt tillbaka till senast använda läge (Konstant eller Händelse)

) på displayen.

avsedd

eller

nVent.com | 5

Page 6

3 NAVIGERINGSPRINCIP

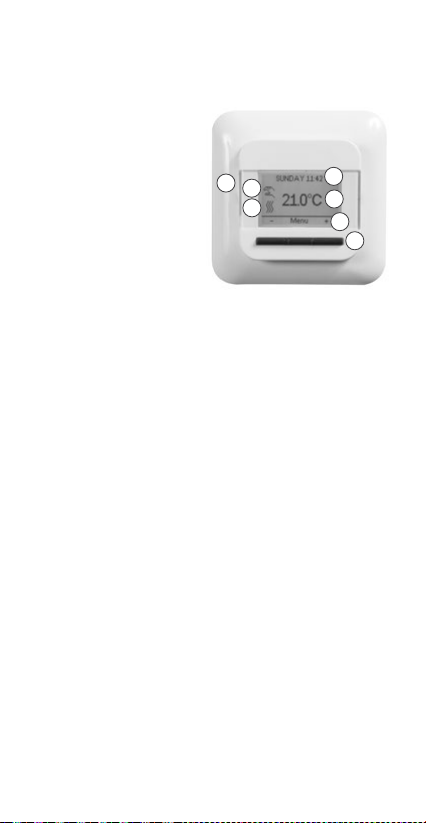

NRG-DM är en termostat med en stor och tydlig display på 1,8tum.

1. PÅ/AV- strömbrytare

2. Dag och tid

3. Driftsläge

4. Värmesymbol

5. Temperatur

6. 3 Kommandon

7. 3 Knappar

3 4

2 5

Använd knappen (7) för att utföra kommandon (6). I exemplet i Figur 3:

•

Vänster och höger knapp visar “-“ och “+”. Detta innebär att du kan ändra inställd temperatur med i intervall av 0,5°C med dessa knappar

•

Mittknappen visar “Meny”. Detta innebär att du kan gå till Meny med denna knapp

Figur 3

6 | nVent.com

Page 7

4 KOMMA IGÅNG

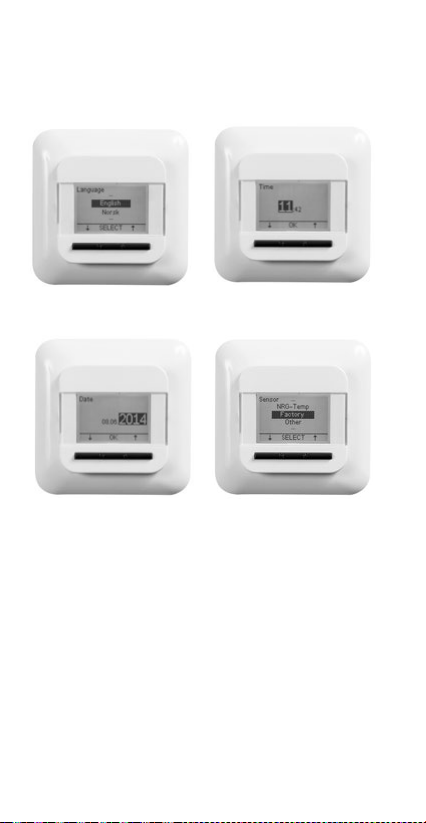

När du kopplar på strömmen till NRG-DM första gången kommer du att följa en inställningsguide med 4 enkla frågor.

1. Välj språk 2. Bekräfta tid

Figur 4

3. Bekräfta datum 4. Välj givare

Figur 6

Anmärkning: Denna guide visas endast när du installerar termostaten första gången eller när du väljer att återställa fabriksinställningarna (se 7.3.8 Fabriksåterst.)

Vid val av golvgivare (se Figur 7) kan du välja mellan:

•

Fabrik = Den givare som levererades i förpackningen med

NRG-DM

• NRG-Temp = om befintlig T2NRG-Temp golvgivare ska användas

•

Annan = vid användning av NRG-DM tillsammans med en annan typ av befintlig givare. Kompatibla givartyper är 2kΩ, 10kΩ, 12kΩ, 15kΩ och 33kΩ givare. Om du har tabellen för givarens referensvärden, använd denna för att ställa in korrekt referensvärden vid 15 °C, 20 °C, 25 °C och 30°C. Använd i annat fall standardinställningar för givaren genom att bekräfta värdena med knappen OK.

Figur 5

Figur 7

nVent.com | 7

Page 8

5 NAVIGERINGSSTRUKTUR

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

23.0°C

MONDAY 14:22

...

Constant Mode

Event Mode

Boost Mode

...

SELECT

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

00:00 07:00

Mon-Fri, Period 1

23.0°C

MONDAY 14:22

23.0°C

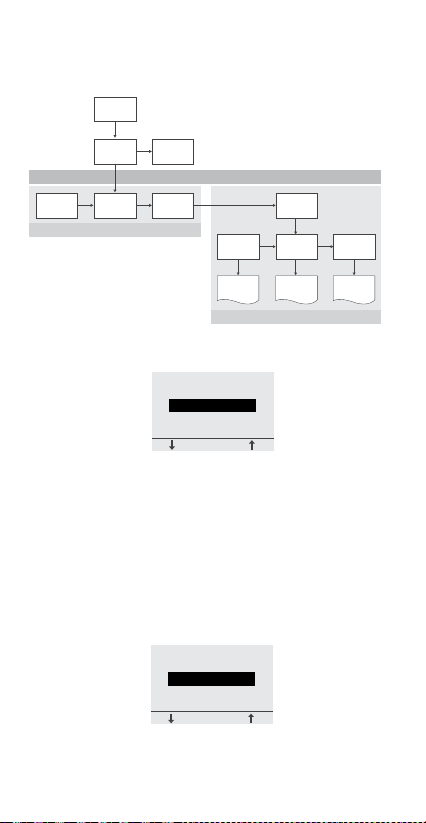

NRG-DM har lättnavigerade menyer där du kan aktivera driftslägen eller ändra inställningar.

Direkt åtkomst till

Vänteläge

Booster-läge är

endast möjlig i

Händelseläge med

knappen + och -

Start

Booster-läge

MENY

Konstantläge

Händelseläge

Booster-läge

DRIFTSLÄGEN

När du går till MENY kan du direkt aktivera driftslägena (Boosterläge, Händelseläge eller Konstantläge) eller gå till Inställningar.

...

Constant Mode

Event Mode

Boost Mode

...

SELECT

Figur 9

Inställningarna är indelade i tre kategorier:

•

Händelseinställningar = programmera veckoschemat (se 7.1 Ställ in händelse (programmera ett veckoschema))

•

Användarinst. = användaren kan här göra enklare justeringar (se 7.2 Användarinst.)

•

Ingenjörsinst. = avancerade ändringar för installatörer och erfarna användare (se 7.3 Ingenjörsinst.)

8 | nVent.com

...

Engineer settings

User settings

Event settings

...

SELECT

Figur 10

Ställ in

händelse

Programmera

händelserna

ÄNDRA/VISA INSTÄLLNINGAR

Inställningar

Användar-

inst.

Förteckning

över användar-

inställningar

Ingenjörs-

inst.

Förteckning

över avancerade

inställningar

Page 9

6 DRIFTSLÄGEN

02 04 16

10 08

20 22

02 04 16

10 08

20 22

02 04 16

10 08

23°C

16°C

6.1 HÄNDELSELÄGE (veckoschema)

Händelseläget är ett energibesparande läge där ett förinställt veckoschema lätt kan anpassas till dina behov. Veckoschema ställts in och kan lätt anpassas till dina behov.

Veckoschemat är baserat på ett 7-dagars schema där varje dag kan definieras som 1 till 6 perioder/händelser. Händelserna är en kombination av varaktighet (Från– Till) och temperatur.

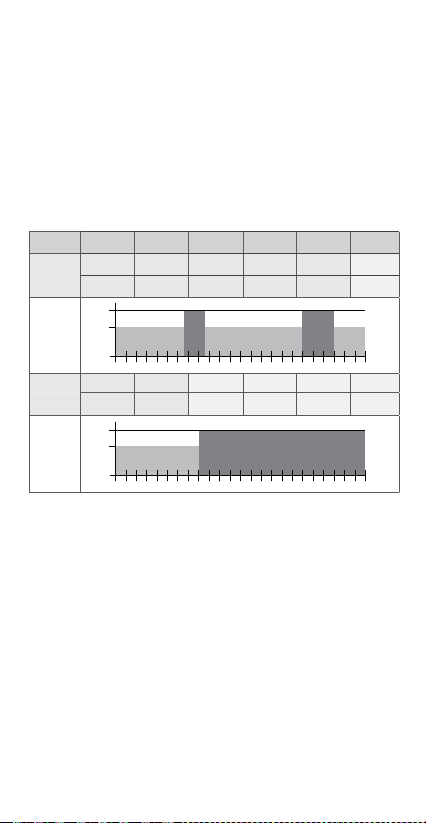

Veckoschemat är förprogrammerat enligt följande:

Schema Period 1 Period 2 Period 3 Period 4 Period 5 Period 6

00.00-06.30 06.30-08.30 08.30-18.00 18.00-21.00 21.00-24.00

Mån-Fre

16 °C 23 °C 16 °C 23 °C 16 °C

23°C

16°C

Finns ej Finns ej

00.00-08.00 08.00-24.00

Lör-Sön

16 °C 23 °C

23°C

16°C

Finns ej Finns ej Finns ej Finns ej Finns ej Finns ej Finns ej Finns ej

20 22

Tabell 2 Programmera veckoschemat (se 7.1 Ställ in händelse).

Anmärkning: Du kan tillfälligt åsidosätta veckoschemat genom att aktivera Booster-läge (se 6.3 Booster-läge)

6.2 KONSTANTLÄGE (en temperatur)

Konstantläge är ett enkelt driftsläge i vilket NRG-DM endast inriktar sig på en inställd temperatur. I detta läge kan du ställa temperatur med knapparna + och -.

Anmärkning: Du kan tillfälligt åsidosätta Konstantläge genom att aktivera Booster-läge (se 6.3 Booster-läge).

nVent.com | 9

Page 10

6.3 BOOSTER-LÄGE

...

Constant Mode

Event Mode

Boost Mode

...

SELECT

...

Engineer settings

User settings

Event settings

...

SELECT

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

00:00 07:00

Mon-Fri, Period 1

16.0°C

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

...

Constant Mode

Event Mode

Boost Mode

...

SELECT

... Event Mode

Boost Mode

Exit

...

SELECT

... Event Mode

Boost Mode

Exit

...

SELECT

(tillfällig åsidosättning)

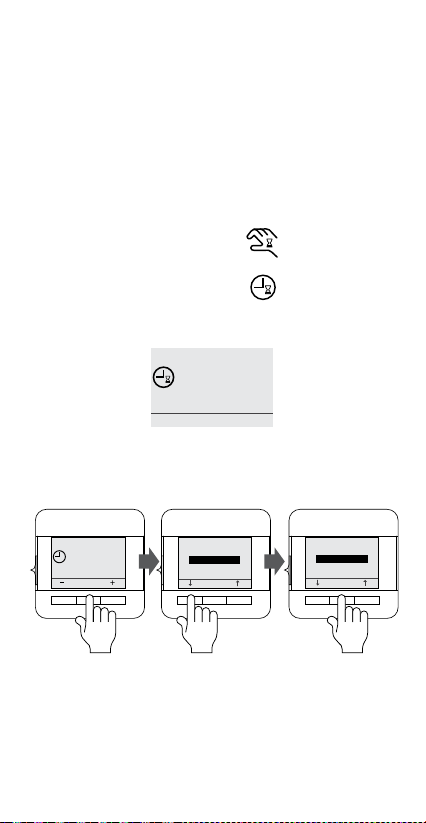

Booster-läge åsidosätter tillfälligt inställt driftsläge (Händelseläge eller Konstantläge). När Booster-läget är avslutat fortsätter termostaten att arbeta i det läge som var aktivt före aktivering av Booster-läge.

När du aktiverar Booster-läge begär NRG-DM att du ska bekräfta begärd temperatur och varaktighet.

Booster-läge identifieras på displayen med nedanstående symboler:

•

När du kommer från Konstantläge:

•

När du kommer från Händelseläge:

Om du vill avsluta Booster-läge tidigare än inställd varaktighet, tryck på knappen Stopp.

MONDAY 11:40

21.0°C

Stop

Figur 11

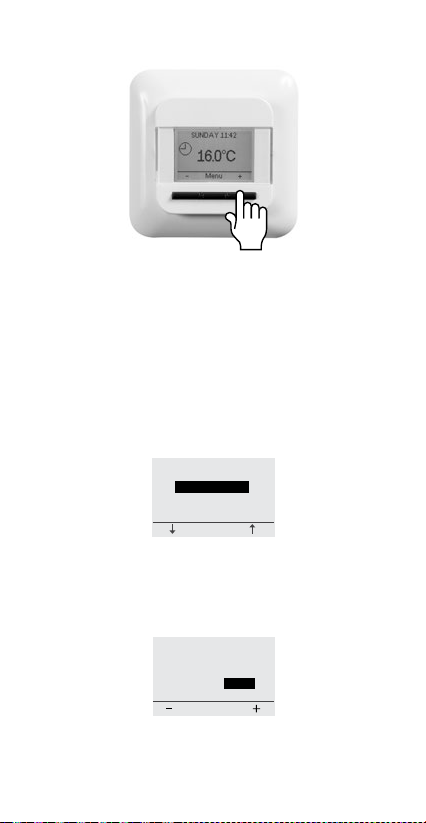

För att aktivera Booster-läge, tryck på knappen Meny, navigera till Booster-läge och tryck sedan på Välj.

MONDAY 11:42

23.0°C

Figur 12

10 | nVent.com

...

Constant Mode

Event Mode

Boost Mode

...

SELECT

... Event Mode

Boost Mode

Exit

...

SELECT

Page 11

Anmärkning: Om du använder Händelseläge går det att aktivera

23.0°C

MONDAY 14:22

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

23.0°C

MONDAY 14:22

23.0°C

Booster-läge genom att direkt trycka på knappen + eller –.

Figur 13

7 ÄNDRA/VISA INSTÄLLNINGAR

7.1 STÄLL IN HÄNDELSE (programmera ett veckoschema)

Händelseinställningarna används för att programmera eller anpassa veckoschemat.

Programmering av veckoschemat görs i 3 steg: Steg 1: Välj en dag eller en sekvens av dagar som ska

programmeras:

SELECT DAY(S)

...

Mon-Fri

Sat-Sun

...

SELECT

Figur 14

Steg 2: Programmera upp till 6 perioder för denna dag:

Period 1:

• Varaktighet = Från 00.00 till xx.xx

Mon-Fri, Period 1

From To

00:00 07:00

Figur 15

nVent.com | 11

Page 12

• Temperatur = xx.x °C

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

00:00 07:00

Mon-Fri, Period 1

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

00:00 07:00

Mon-Fri, Period 1

16.0°C

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

23.0°C

MONDAY 14:22

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

07:00 09:00

Mon-Fri, Period 2

From To

00:00 07:00

Mon-Fri, Period 1

16.0°C

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:32

16.0°C

Figur 16

Period 2:

• Varaktighet = Från 07.00 till xx.xx

• Temperatur = xx.x °C

Period 3 -6 (eller när 24.00 nås)

Steg 3: Bestäm dig för om du vill kopiera denna programmering

för nästa dag

Du kan vid behov upprepa steg 1 t.o.m. 3 för andra dagar.

7.2 ANVÄNDARINSTÄLLNINGAR

7.2.1 TID OCH DATUM

Med inställningen Tid och datum kan du ställa in klockan och kalendern.

7.2.2 BARNSPÄRR

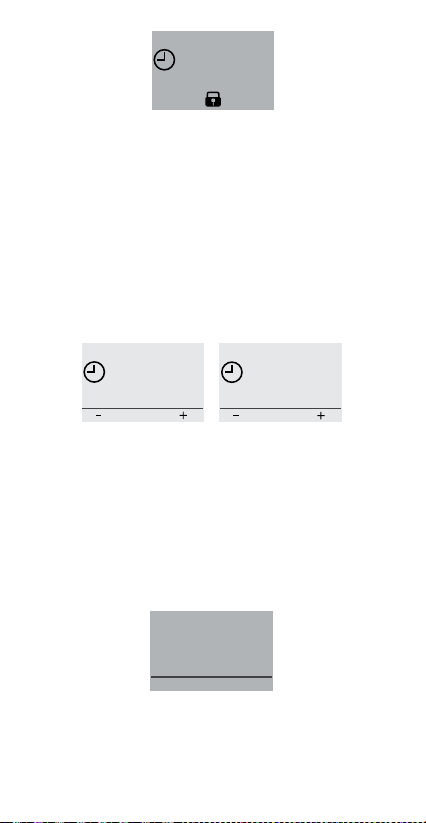

När barnspärren är aktiverad, visas en låssymbol på displayen.

12 | nVent.com

Mon-Fri, Period 2

From To

07:00 09:00

Figur 17

Mon-Fri, Period 2

23.0°C

Figur 18

Page 13

...

Mon-Fri

Sat-Sun

...

SELECT

SELECT DAY(S)

From To

07:00 09:00

Mon-Fri, Period 2

From To

00:00 07:00

Mon-Fri, Period 1

16.0°C

Mon-Fri, Period 2

23.0°C

MONDAY 14:22

MONDAY 14:00

23.0°C

MONDAY 14:30

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:32

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:22

23.0°C

Figur 19

Barnspärren förhindrar att termostatens inställningar ändras av

misstag.

Lås upp NRG-DM genom att trycka på och hålla nere de 3knapparna i 5 sekunder.

7.2.3 DISPLAYINSTÄLLNINGAR

I displayinställningarna går det att anpassa vad som visas på displayen.

Det går att ändra:

• Tid och dag:

Visa/dölj tid och datum på startskärmen

MONDAY 14:22

23.0°C

Figur 20

• Temperatur:

Visa önskad temperatur (inställd temperatur) eller mätvärdet för temperatur (verklig temperatur)

• Skärmsläckare:

Det går att aktivera eller deaktivera skärmsläckaren. Skärmsläckaren visar temperatur, tid och dag när termostaten har varit inaktiv under 60 sekunder

PÅ AV

23.0°C

MONDAY 14:30

Figur 21

nVent.com | 13

Page 14

• Skärmläge:

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

23.0°C

MONDAY 14:22

23.0°C

MONDAY 14:30

23.0°C

MONDAY 14:22

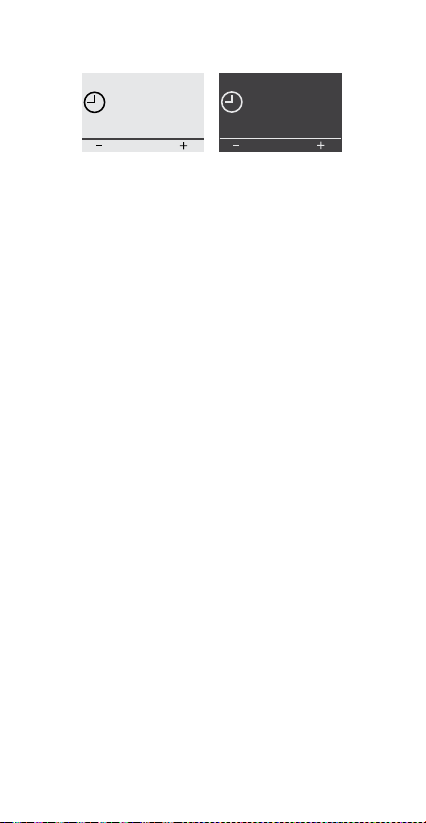

Displayen kan visas i standardläge eller inverterat läge.

MONDAY 14:22

MONDAY 14:32

23.0°C

Standard Inverterat

Figur 22

23.0°C

7.2.4 ENERGIÖVERVAKNING

Det går att visa viss statistik vad gäller användning av NRGDM. För att kunna göra detta måste valuta, belastning och energikostnad anges. På menyn Energiöverv. finns:

• Valuta

• Last (hur mycket elektrisk belastning som installerats angivet i kW)

• Energikostnad kr/kWh

På menyn Energiöverv. visas värdena som beräknats för de senaste 2 dagarna, för den senaste månaden och för det senaste året.

7.3 INGENJÖRSINSTÄLLNINGAR

7.3.1 TEMPERATURKALIBRERING

Vid användning av Golvgivare (se 7.3.3 Reglerläge)

Det går att kalibrera golvgivaren till golvets verkliga temperatur med menyn Kalibrering. Golvets temperatur kan vara annorlunda än den temperatur som mäts med golvgivaren beroende på golvets konstruktion.

Vid användning av Rumsgivare (se 7.3.3 Reglerläge)

Det går att kalibrera rumsgivaren till rummets verkliga temperatur med menyn Kalibrering.

NRG-DM utför en automatisk kalibrering av rumsgivaren efter varje fabriksåterställning (eller efter första installationen). Den manuella kalibreringen av rumsgivaren ska endast utföras efter denna automatiska kalibrering och endast i de fall där den automatiska kalibreringen inte tycks vara 100% noggrann.

14 | nVent.com

Page 15

7.3.2 ADAPTIV FUNKTION

Tack vare den adaptiva funktionen vet NRG-DM när värmen ska kopplas på för att uppnå önskad temperatur vid önskad tid. Adaptiv funktion är endast aktiv i Händelseläge och är förvald i fabriksinställningen. Det går att deaktivera Adaptiv funktion på menyn Adaptiv funktion.

Adaptiv funktion optimerar energiförbrukningen så att användaren får önskad komfort.

7.3.3 REGLERLÄGE

NRG-DM kan arbeta med olika givarinställningar. Vissa av inställningarna aktiveras i termostaten när en fysisk golvgivare installeras. Andra inställningar aktiveras när ingen extern givare installerats.

• När en golvgivare installerats och anslutits

• Golvrgivarreglering

NRG-DM reglerar temperaturen baserat på insignalen från

golvgivaren (placerad i golvet)

• Rumsgivare med golvgivare som begränsare

NRG-DM reglerar temperaturen baserat på insignalen från

rumsgivaren (inbyggd i termostaten), men ser till att golvet inte har högre temperatur än den önskade, vilket mäts av golvgivaren

• När ingen extern givare installerats eller anslutits

• Rumsgivarreglering

NRG-DM reglerar temperaturen baserat på insignalen från

rumsgivaren (inbyggd i termostaten)

• Regulator

Termostaten fungerar som en regulator. Den arbetar med

vissa inkopplingstider och golvvärmen aktiveras under en procentandel av inkopplingstiden.

nVent.com | 15

Page 16

7.3.4 TEMPERATURSKALA

Inställningarna Temperaturskala ger möjlighet att begränsa inställbar min- och maxtemperatur i driftslägena (Händelseläge, Konstantläge eller Booster-läge).

7.3.5 BELYSNING

Du kan välja bakgrundsbelysningen (blått ljus) på NRG-DM enligt

nedan.

Det finns tre möjliga inställningar:

•

Auto

Bakgrundsbelysningen deaktiveras efter 30 sekunder utan

aktivitet

•

Vid värme

Bakgrundsbelysningen tänds varje gång termostaten kallar på

värme

• Kontinuerligt

Bakgrundsbelysningen är tänd konstant

7.3.6 GIVARE

För inställningen Givare väljer du den typ av golvgivare som installerats. Möjliga val av golvgivare är:

•

Fabrik = den golvgivare som levererades med NRG-DM = 12kΩ givare

•

NRG-Temp = golvgivare för NRG-Temp eller Green Leaftermostat = 10kΩ givare

•

2 kΩ givare

•

10 kΩ givare

•

12 kΩ givare

•

15 kΩ givare

•

33 kΩ givare

Med undantag av golvgivaren Fabrik och golvgivaren NRG-Temp måste du ange referensvärde för givaren vid 15, 20, 25 och 30 °C. Om du inte har dessa referensvärden för givaren föreslår NRGDM en standardkalibrering av givaren. Detta kanske inte är 100 % exakt, men kommer att vara nära de verkliga värdena.

16 | nVent.com

Page 17

7.3.7 SPRÅK

NRG-DM har 12 möjliga språkinställningar. På denna meny går det att välja följande språk för den fasta programvaran: Tjeckiska, Danska, Holländska, Engelska, Finska, Franska, Tyska, Litauiska, Norska, Polska, Ryska eller Svenska.

7.3.8 FABRIKSÅTERSTÄLLNING

Funktion för att återgå till fabriksinställda värden.

7.3.9 INFORMATION

I informationssektionen av termostaten hittar du information om hur du kontaktar oss, om mätvärden för temperatur och kalibrering och om programvaruversionen.

8 FELSÖKNING

Om någon av temperaturgivarna skadas eller slutar att fungera, stängs uppvärmningen av (fail safe funktion) och en felkod visas.

Nummer Feltyp E0

Internt fel på NRG-DM. Byt ut termostaten.

E1 Rumgsgivaren defekt eller kortsluten. Byt ut

E5 Intern överhettning. Kontrollera installationen

Tabell 3 * Golvgivaren kan ersättas med en ny (produktreferens =

1244-002952). Vid byte av golvgivare måste du välja givaren för NRG-Temp i förteckningen över givare (se 7.3.6 Givare).

termostaten.

Rumgsgivaren defekt eller kortsluten. Kontrollera eller byt den externa givaren *

nVent.com | 17

Page 18

9 TEKNISKA DATA

Anslutningsspänning 230 VAC +/- 10 %, 50 Hz Effektförbrukning viloläge 400 mW Effektförbrukning max

belastning Huvudströmbrytare 2-polig Utgångsrelä 230 V, max. 13 A Omgivningstemperatur-

drift Omgivningstemperatur –

transport Kapslingsklass IP21 Anslutningsplint 2,5 mm Golvgivare med 3 m kabel 12kΩ vd 25 °C +/- 0,75 °C

Max. längd, golvgivarkabel

Mått med ram 84 X 84 X 40 mm Färg, front typ Eljo RAL 9010 Färg, medföljande ram RAL 9010 Färg, separat front typ

Exxact Display 1,8 tums LCD-display av

Regleringslägen Golvgivare (aktiv när golvgivare

Driftslägen Konstantläge, Händelseläge,

1000 mW

0 °C till +40 °C

-20 °C till +70 °C

Cage Clamp av skruvtyp

(nr:38165) 100 m, 2 x 1,5 mm² (kabeltyp

230VAC)

RAL 9003

punktmatristyp (100 x 64 bildpunkter) med blå bakgrundsbelysning

installerats och anslutits) Rumsgivare med golvbegränsare

(aktiv när golvgivare installerats och anslutits)

Rumsgivare (aktiv när ingen golvgivare anslutits)

Regulatorn i % med inkopplingstid på 20 minuter (aktiv när ingen golvgivare är ansluten)

Booster-läge

18 | nVent.com

Page 19

Metod för temperaturreglering

Noggrannhet – golv/ rumsgivare

Backup för inställda värden

Backup för tid och datum 5 års lagring eller 10 år om

Typ av åtgärd 1.B. (39)* Reglerstörningar grad 2 (49)* Märkvärde,

impulsspänning Temperatur för

bolltryckprovning SELV-gränser som

realiserats * Enligt EN 60730-1 tabell 1

Tabell 4

PWM (metoden pulsbreddsmodulering) med PI-reglerslinga

0,2 °C i området 0 °C till +40 °C

I ickeflyktigt minne

strömmatning 50 % av tiden

4 kV (75)*

125 °C (77)*

22 VDC (86)*

10 GODKÄNNANDEN OCH

DEKLARATIONER



nVent.com | 19

Page 20

Sverige

Tel +46 31 335 58 00 [email protected]

nVent.com

©2018 nVent. Alla nVent-märken och -logotyper ägs eller licensieras av nVent Services GmbH eller dess dotterbolag. Alla andra varumärken tillhör respektive ägare. nVent förbehåller sig rätten att ändra specikationerna utan meddelande.

Raychem-IM-EU0381-NRGDM-SV-1808
