nvent JBS-100-A, JBS-100-A6 Installation Instructions Manual

JBS-100-A, A6

WARNING:

CAUTION:

SINGLE ENTRY POWER CONNECTION WITH JUNCTION BOX
INSTALLATION INSTRUCTIONS

DESCRIPTION

The nVent RAYCHEM JBS-100-A and nVent RAYCHEM JBS-100-A6 are NEMA
4X-rated power connection kit. It is designed for use with nVent RAYCHEM BTV-CR,
BTV-CT, QTVR-CT, XTV-CT, KTV-CT and VPL-CT industrial parallel heating cables.

The JBS-100-A6 utilizes larger terminal blocks to accommodate up to 6 AWG

RAYCHEM

–WS

©2001 www.nVent.com

APPROVALS

Hazardous Locations

IECEx

(1)

Except VPL

* For system Temperature Code, see heating cable or design documentation

(2)

Except KTV-CT

Class I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III

–WS

CLI, ZN1, AEx e II T*
Ex e II T*

(JBS-100-A only*) Ex e IIC T* Gb
JBS-100-A is IECEx certified for use with:

BTV-CR/BTV-CT: IECEx BAS 06.0043X
QTVR-CT: IECEx BAS 06.0045X
XTV-CT: IECEx BAS 06.0044X
KTV-CT: IECEx BAS 06.0046X
VPL-CT: IECEx BAS 06.0048X

(1)

(2)

KIT CONTENTS

Item Qty Description

A 1 Stand assembly
B 1 Core sealer

C 1 Green/yellow tube
D 1 Cable lubricant
E 1 Cable tie
F 1 Lid
G 1 Box with terminal blocks

.

power wires.
This kit may be installed at temperatures as low as –40°F (–40°C). For easier

installation store above freezing until just before installation.

For technical support call nVent (800)545-6258.

TOOLS REQUIRED

• Wire cutters • Adjustable pliers

• Utility knife • Needle nose pliers

• Large slotted screwdriver • Marker

• Wire stripper (for VPL-CT)

• 1/4 in or smaller flat-blade screwdriver

ADDITIONAL MATERIALS REQUIRED

• Pipe strap • GT-66 or GS-54 glass cloth tape

OPTIONAL MATERIALS

• Recommended conduit drain:

JB-DRAIN-PLUG-3/4INP/N 278621-000

• Small pipe adapter for 1 in (25 mm) and smaller pipes:

Catalog number JBS-SPA P/N E90515-000

A

B

RAYCHEM

C

D

RAYCHEM

–WS

G

F

E

This component is an electrical device that must be
installed correctly to ensure proper operation and to
prevent shock or fire. Read these important warnings and
carefully follow all of the installation instructions.

• To minimize the danger of fire from sustained electrical
arcing if the heating cable is damaged or improperly
installed, and to comply with the requirements of nVent
agency certifications, and national electrical codes,
ground-fault equipment protection must be used. Arcing
may not be stopped by conventional circuit breakers.

• Component approvals and performance are based
on the use of nVent-specified parts only. Do not use
substitute parts or vinyl electrical tape.

• The black heating cable core and fibers are conductive
and can short. They must be properly insulated and
kept dry.

• Damaged bus wires can overheat or short. Do not break
bus wire strands when scoring the jacket or core.

• Keep components and heating cable ends dry before
and during installation.

• Use only fire-resistant insulation materials, such as
fiberglass wrap and flame-retardant foam.

HEALTH HAZARD: Prolonged or repeated contact with
the sealant in the core sealer may cause skin irritation.
Wash hands thoroughly. Overheating or burning the
sealant will produce fumes that may cause polymer fume
fever. Avoid contamination of cigarettes or tobacco.

Consult MSDS VEN 0058 for further information.
CHEMTREC 24-hour emergency telephone:

[phone]

Non-emergency health and safety information:

[phone].

nVent.com | 1Raychem- IM-H56046-JBS100 A100A6- ML-1805

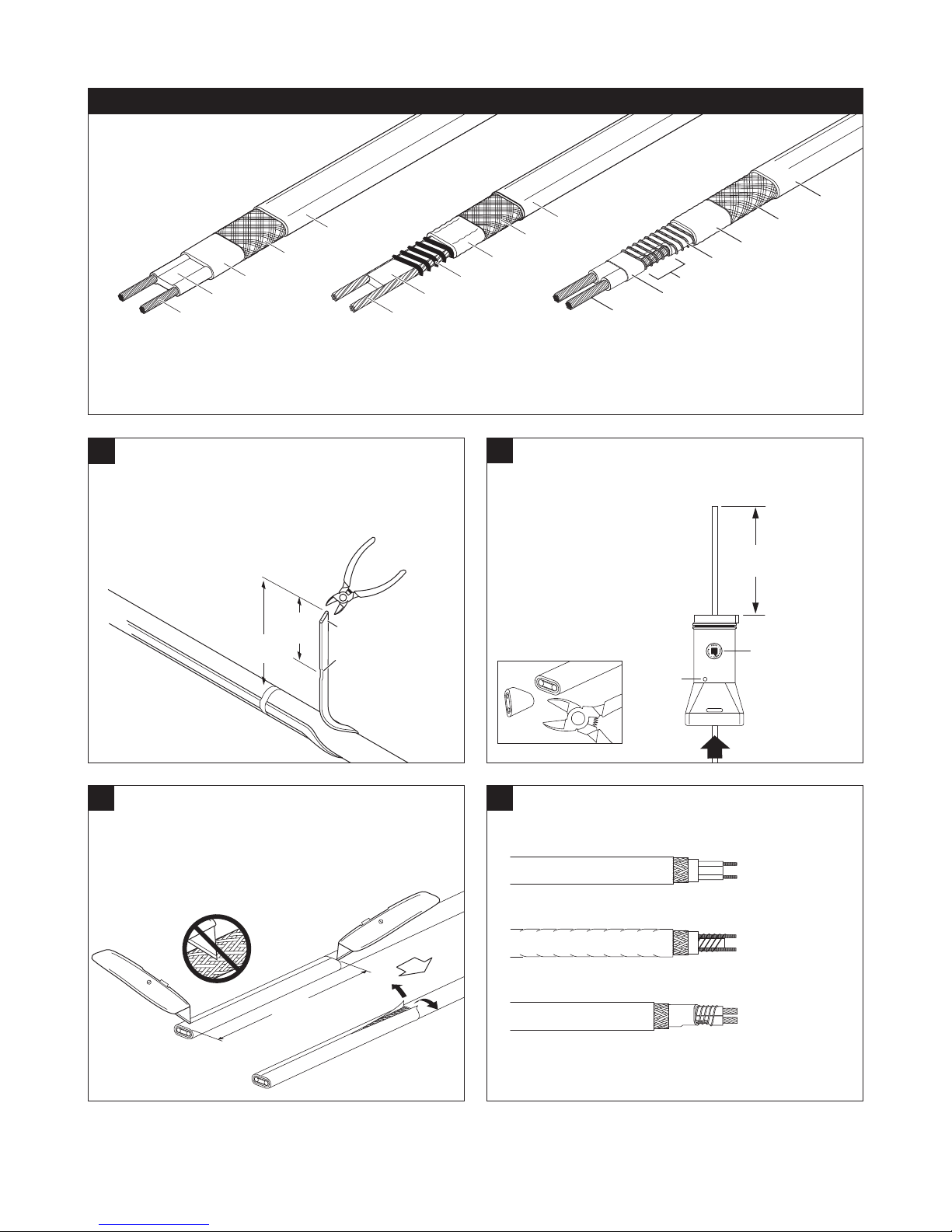

Heating cable types

Bus wire

Inner jacket

Conductive core

Braid

Outer
jacket

Bus wire

Conductive fiber

Spacer

Braid

Inner jacket

Outer jacket

Bus wire connection

Clear jacket

Insulated bus wire

Braid

Inner jacket

Heating element

Outer
jacket

BTV-CR, BTV-CT, QTVR-CT

1

• Allow approximately 24 in (60 cm) of heating

cable for installation. For VPL, cut cable

12in(30 cm) from bus indentation.

• Cut off heating cable end at about

45° for easier insertion.

12 in

(30 cm)

24 in

(60 cm)

XTV-CT, KTV-CT

45°

Indentation (bus wire
connection on VPL
heating cables only).

VPL-CT

2

• Optional: If stand is to be installed on
bottom side of pipe, knock out drain
hole prior to inserting cable.

• With label on stand facing desired
direction of box opening, push 18 in
(45cm) of heating cable through
stand. Use cable lubricant if needed.

• Square off cable end with 90° cut.

Drain

hole

18 in

(45 cm)

Label on stand
indicates
direction of
box opening.

• Do not attach
stand to pipe

until step 12.

3 4

• Lightly score outer jacket around and down as shown.

• Bend heating cable to break jacket at score, then peel

off jacket.

Do not cut braid.

7 1/2 in

(190 mm)

BTV and QTVR

XTV and KTV

VPL

Go to Step 5A

Go to Step 5B

Go to Step 5C

nVent.com | 2Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

5A

• Push braid back to
create a pucker.

BTV and QTVR

5B

• Push braid back to create
a pucker.

XTV and KTV

• At pucker use a screwdriver
to open braid.

• Bend heating cable and work
it through opening in braid.

• Lightly score inner
jacketaround and
down as shown.

• Peel off inner jacket.

• Notch core.

• Peel bus wire

fromcore.

1/4 in

(5 mm)

6 1/2 in

(165 mm)

• At pucker use a screwdriver
to open braid.

• Bend heating cable and work
it through opening in braid.

• Lightly score inner

jacketaround and
downas shown.

• Peel off inner jacket.

• Cut and remove

all fiber strands.

6 1/2 in

(165 mm)

• Score and remove

• Score core between

buswires at inner
jacket.

• Bend and snap core.

• Peel core from bus wire.

centerspacer.

• Remove any remaining
fiber material from
bus wires.

• Pull braid tight to
make pigtail.

• Remove any remaining core
material from bus wires.

• Pull braid tight to make
pigtail.

Go to Step 6 Go to Step 6

nVent.com | 3Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

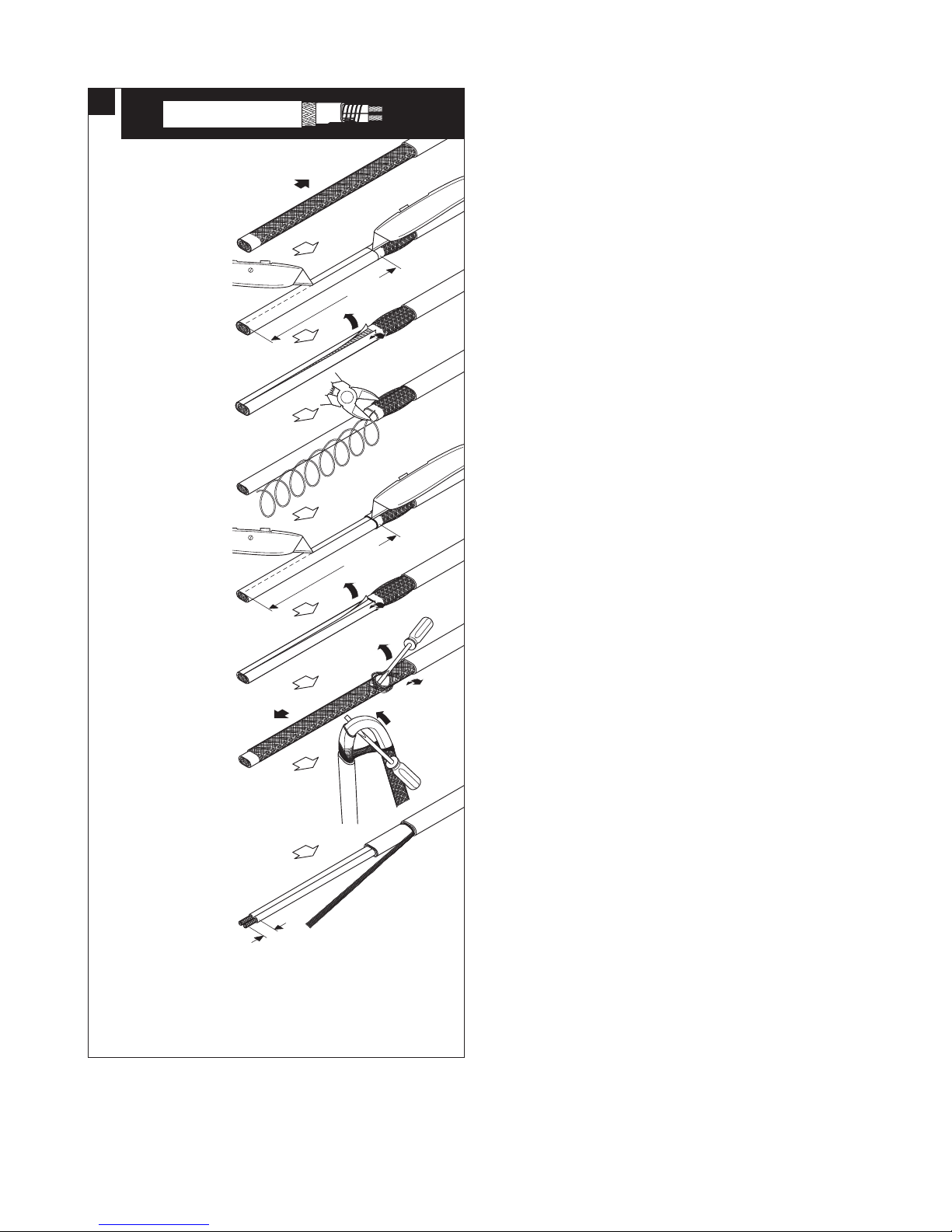

5C

• Push braid back
and bunch as tight
as possible.

• Lightly score inner

jacketaround and
down asshown.

• Peel off inner jacket.

• Unwind heating

element, cut and
remove as shown.

• Lightly score clear
jacket around and
down as shown.

VPL

6 in

(152 mm)

6 in

(152 mm)

• Bend heating cable to
break jacket at the score
then peel off jacket.

• Push braid
forward. Use
a screwdriver
to open braid
as shown.

• Bend heating cable
and work it through
opening in braid.

• Remove insulation
from ends of

buswires.

• Pull braid tight to
make pigtail.

1/2 in

(13 mm)

Go to Step 6

nVent.com | 4Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

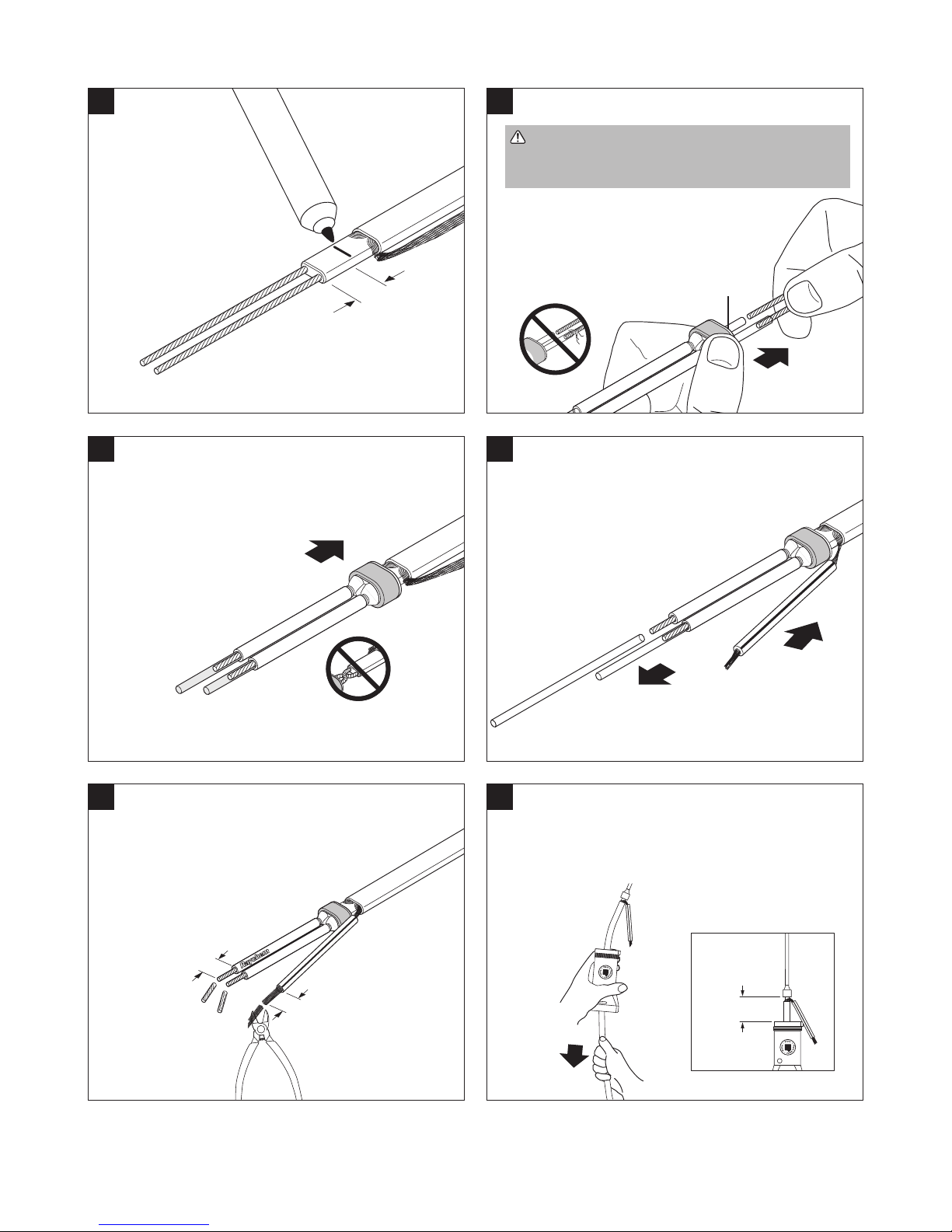

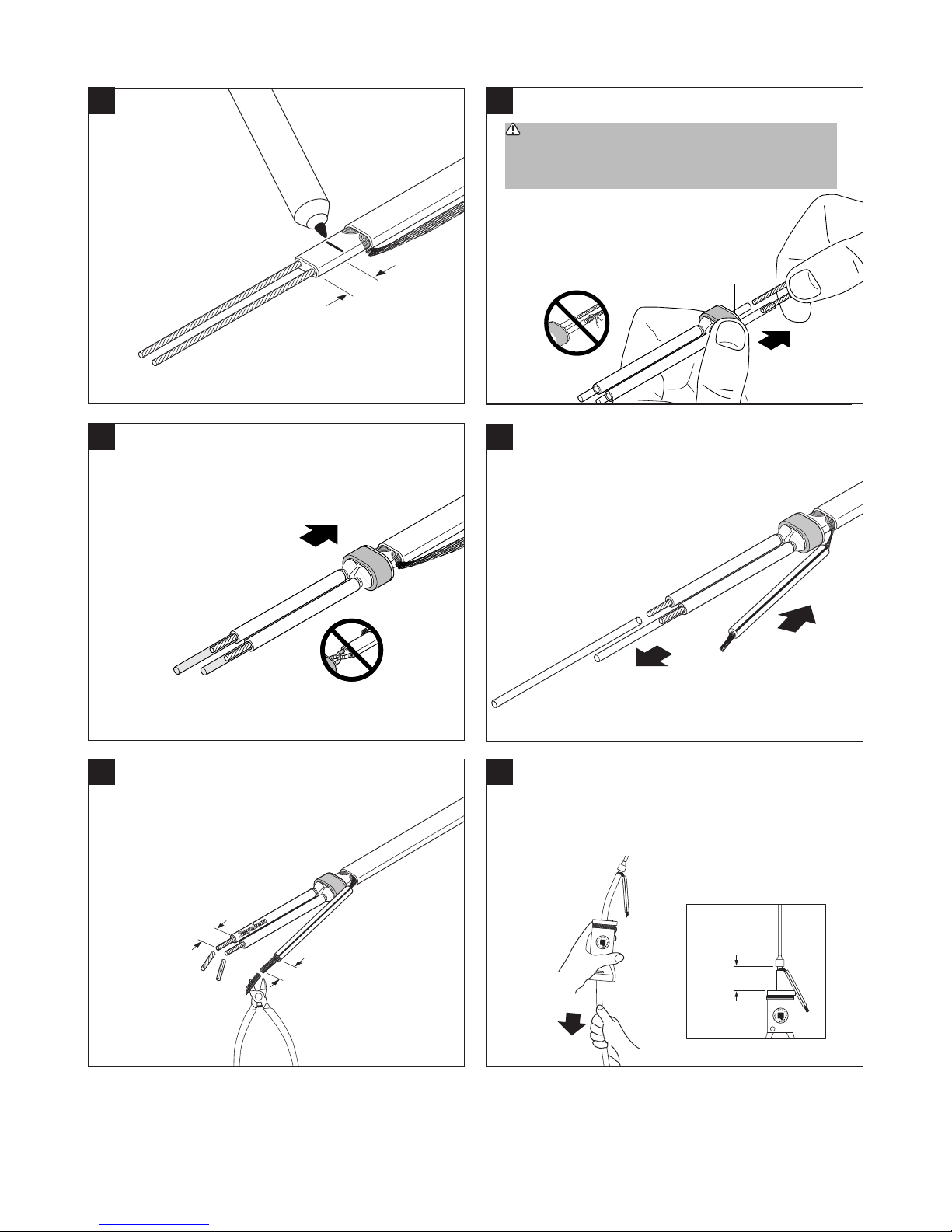

6

7

• Mark the jacket

asshown.

5/8 in

(15 mm)

8

• Push core sealer onto the heating cable to the mark made in step 6.

Note: Extra force may be required for larger cables or at lower
temperatures.

CAUTION: Health Hazard.

Wash hands after contact with sealant. Consult

material safety data sheet VEN 0058.

• If needed, re-twist and straighten bus wires, then
insert into the guide tubes as shown.

Make sure all strands

go into the tubes.

Tubes

9

• Remove the guide tubes and dispose
of them in a plastic bag.

Make sure the bus

wires do not kink,

bunch, or crossover.

10 11

• Slip the green/yellow tube onto the braid.
Heat-shrinking is not required.

• Trim bus wires and braid.

1/2 in

(13 mm)

1/2 in

(13 mm)

• Pull heating cable back into stand so 1 in (25 mm) is exposed as

shown. Use cable lubricant if needed.

1 in (25 mm)

nVent.com | 5Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

12

• Fasten stand to pipe with label facing
desired direction of box opening. Do
not pinch heating cable.

• Loop and tape extra heating cable

topipe.

1 in (25 mm)

Glass cloth tape

Note: For 1 in (25 mm)
and smaller pipes use
adapter (purchased
separately) and install
between stand and pipe.

JBS-SPA
adapter for
small pipes

Position
adapter
this side
up.

13

• Screw box onto stand until it stops. Do not overtighten.

15

• Insert cable tie through slots on stand and box, and tighten firmly to
prevent box rotation.

(Optional) To change direction of box opening:

14

• Loosen locknut using adjustable pliers.

• Lift box and rotate. Make sure tab on threaded piece fits into one of

the four notches in box.

• Tighten locknut.

Notch

Trim

nVent.com | 6Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

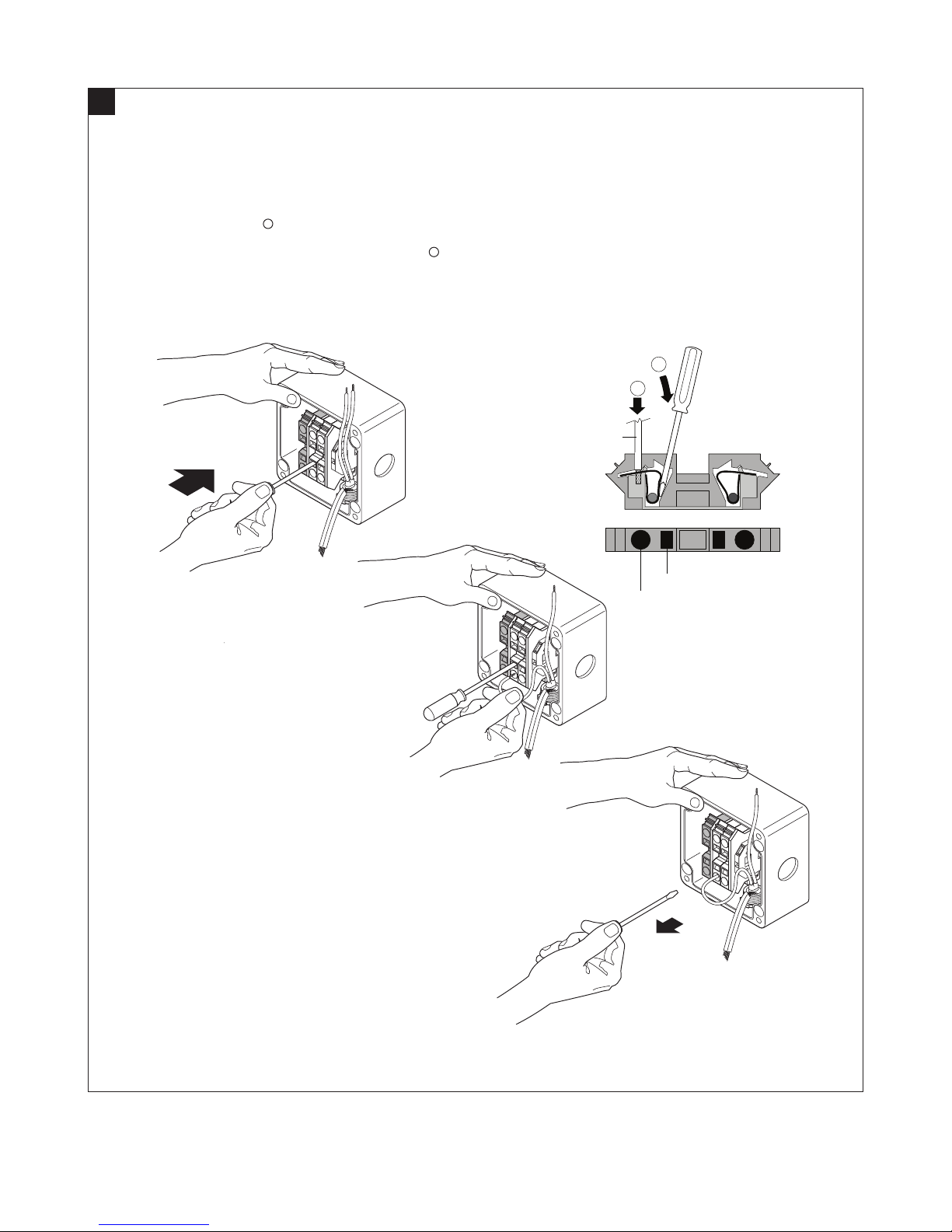

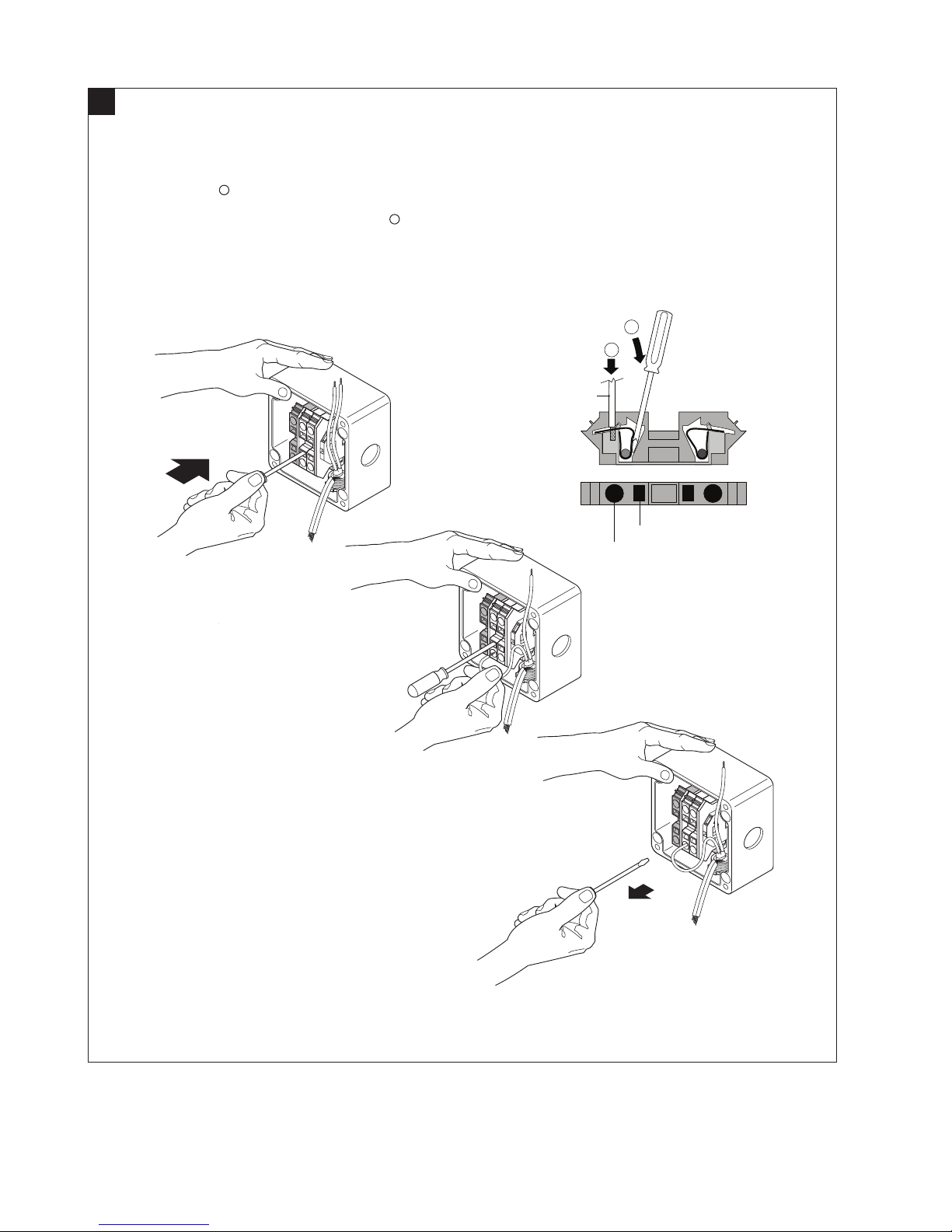

16

2

This kit uses spring clamp style terminals.
Terminals use a steel spring to clamp the wire to provide improved

vibration resistance, reduced maintenance and faster installation.
To connect wires, firmly insert a slotted screwdriver into the square hole

1

(

) to open the spring. When fully inserted, the screwdriver will lock
into place, allowing you to remove your hand and insert the wire into the
round hole (2). Remove the screwdriver to clamp the wire. The wire is
held securely against the bus bar for low contact resistance over time
without the need to periodically retighten screws.

1

2

Wire

• Push screwdriver FIRMLY into

square hole.

Screwdriver slot

Wire hole

• Insert wire into round hole.

• Use green terminal for braid and

ground wire.

• Remove screwdriver.

• Repeat for all connections.

nVent.com | 7Raychem- IM-H56046-JBS100 A100A6- ML-1805

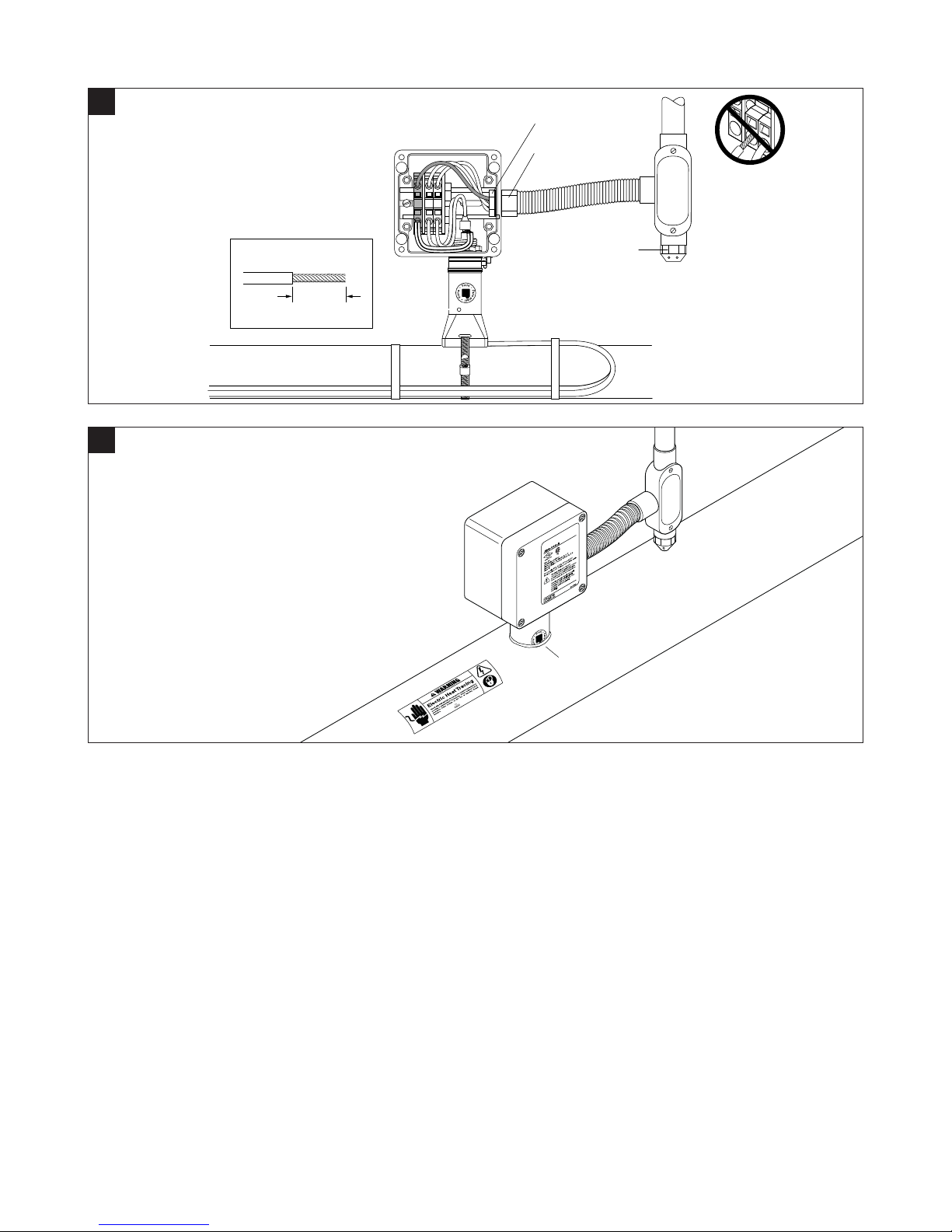

17

• Install conduit and fittings as shown. To

minimize loosening due to pipe vibration, use
flexible conduit.

• Pull in power and ground wires, strip off 1/2 in

(13 mm) of insulation and terminate.

Power and ground wires

1/2 in

(13 mm)

18

• Install lid.

• Apply insulation and cladding.

• Weather-seal the stand entry.

• Leave these instructions with the

end user for future reference.

3/4 in locknut

Water tight
conduit seal

Conduit

drain

RAYCHEM

–WS

Make sure

conductors are

not exposed.

nVent recommends the use
of a conduit drain to prevent
water condensation build-up.

©2001 www.nVent.com

Weather seal

nVent.com | 8Raychem- IM-H56046-JBS100 A100A6- ML-1805

JBS-100-A, A6

CONEXÃO DE ALIMENTAÇÃO DE ENTRADA ÚNICA
COMCAIXA DE LIGAÇÃO INSTRUÇÕES DE INSTALAÇÃO

DESCRIÇÃO

A nVent RAYCHEM JBS-100-A e a nVent RAYCHEM JBS-100-A6 são kits de
conexão de alimentação com classificação NEMA 4X. É projetada para uso
com os cabos paralelos de aquecimento industrial modelos BTV-CR, BTV-CT,
QTVR-CT, XTV-CT, KTV-CT e VPL-CT da nVent RAYCHEM.

RAYCHEM

©2001 www.nVent.com

APROVAÇÕES

Locais de risco

IECEx

(1)

Exceto VPL
* Para obter o código de temperaturas do sistema, consulte a documentação do
projeto ou do cabo de aquecimento

(2)

Exceto KTV-CT

Classe I, Div. 2, Grupos A, B, C, D
Classe II, Div. 2, Grupos E, F, G
Classe III

–WS

CLI, ZN1, AEx e II T*
Ex e II T*

(Apenas JBS-100-A*) Ex e IIC T* Gb
JBS-100-A é certificada pelo IECEx para uso com:
BTV-CR/BTV-CT: IECEx BAS 06.0043X
QTVR-CT: IECEx BAS 06.0045X
XTV-CT: IECEx BAS 06.0044X
KTV-CT: IECEx BAS 06.0046X
VPL-CT: IECEx BAS 06.0048X

(1)

(2)

CONTEÚDO DO KIT

Item Qtde. Descrição

A 1 Conjunto do suporte
B 1 Isolante do núcleo
C 1 Tubo verde/amarelo
D 1 Lubrificante de cabo
E 1 Lubrificante de cabo
F 1 Tampa
G 1 Caixa com régua de bornes

A JBS-100-A6 utiliza bornes maiores para acomodar fios de alimentação com
bitola até 6 AWG.

Este kit pode ser instalado em temperaturas de até –40°C (–40°F). Para
facilitar a instalação, armazene em temperatura acima da de congelamento
até imediatamente antes da instalação.

Para obter assistência técnica, ligue para a nVent no número [phone].

FERRAMENTAS REQUERIDAS

• Cortadores de fio • Alicate ajustável

• Estilete • Chave de fendas chata de 1/4" ou menor

• Alicate de bico fino • Chave de fendas grande

• Marcador • Desencapador de fio (para VPL-CT)

MATERIAIS ADICIONAIS REQUERIDOS

• Abraçadeira para tubo • Fita adesiva de fibra de vidro GT-66 ou GS-54

MATERIAIS OPCIONAIS

• Drenagem recomendada do conduíte: JB-DRAIN-PLUG-3/4INP/N 278621-000

• Adaptador para tubos finos de 25 mm (1 pol.) ou menores:

Catalog number JBS-SPA P/N E90515-000

A

B

RAYCHEM

C

D

RAYCHEM

–WS

G

F

E

AVISO:

Este componente é um dispositivo elétrico que deve
ser instalado corretamente para assegurar operação
adequada e prevenir choque elétrico ou incêndio. Leia
estes avisos importantes e siga cuidadosamente todas as
instruções de instalação.

• Para minimizar o perigo de incêndio causado por
arco elétrico, caso o cabo aquecedor seja danificado
ou instalado incorretamente, e para cumprir com os
requisitos da nVent, das certificações de agências
regulamentadoras e dos códigos elétricos nacionais,
deverão ser usados equipamentos de proteção de
contra corrente de fuga à terra. Arcos voltaicos não
podem ser interrompidos por meio de disjuntores
convencionais.

• As aprovações e o desempenho de componentes são
baseados no uso exclusivo de peças especificadas
pela nVent. Não use peças de reposição alternativas
ou fita isolante de vinil.

• O núcleo e as fibras do cabo aquecedor preto são
condutivos e podem entrar em curto. Devem ser
isolados adequadamente e ser mantidos secos.

• Fios condutores danificados podem superaquecer
ou entrar em curto. Não quebre os fios condutores
ao cortar a capa ou o núcleo.

• Mantenha os componentes e as extremidades do
cabo aquecedor secos antes e durante a instalação.

• Use somente materiais de isolamento resistentes ao
fogo, como fitas de fibra de vidro ou espuma anti-chama.

CUIDADO:

RISCO PARA A SAÚDE: O contato prolongado ou repetido
com o vedante no isolamento do núcleo pode causar
irritação da pele. Lave bem as mãos. O superaquecimento
ou a queima do vedante produzirá gases que poderão
causar febre. Evite contaminação por cigarros ou tabaco.

Consulte a FISPQ (MSDS) VEN 0058 para obter mais

informações.

Telefone de emergência 24 horas por dia da CHEMTREC:
[phone]

Informações de segurança e saúde em casos de não
emergência: [phone].

nVent.com | 9Raychem- IM-H56046-JBS100 A100A6- ML-1805

24 pol.

(60 cm)

12 pol.

(30 cm)

45°

em unidades de elementos

XTV e KTV

BTV e QTVR

VPL

Vá para o passo 5B

Vá para o passo 5A

Vá para o passo 5C

18 pol.

(45 cm)

A etiqueta no

suporte indica

o sentido de

abertura da caixa.

Furo de

drenagem

Capa transparente

Capa interna

Blindagem

Capa
externa

Elemento de aquecimento

Fio condutor isolado

Conexão do fio condutor

VPL-CT

Capa interna

Capa externa

Espaçador

Fibra condutiva

Fio condutor

Blindagem

XTV-CT, KTV-CT

Fio condutor

Núcleo condutivo

Capa interna

Blindagem

Capa externa

BTV-CR, BTV-CT, QTVR-CT

Tipos de cabo aquecedor

1

• Deixe aproximadamente 60 cm (24 pol.) do

cabo aquecedor para a instalação. Para VPL,

corte o cabo 30 cm (12 pol.) da reentrância

do condutor.

• Corte a extremidade do cabo aquecedor

em aproximadamente 45° para facilitar a

inserção.

Reentrância (conexão
do fio condutor somente

aquecedores VPL).

3

• Corte ligeramente la funda exterior alrededor y a lo
largo como se indica.

• Doble el cable calefactor para partir la funda por el
corte y retire la funda

.

2

• Opcional: Se o suporte for
instalado no lado de baixo do tubo,
bata no furo de drenagem antes de
inserir o cabo.

• Com a etiqueta no suporte voltada
para o sentido desejado de

abertura da caixa, pressione 45

cm (18 pol.) do cabo aquecedor
através do suporte. Use lubrificante
de cabo se necessário.

• Dê uma forma retangular na
extremidade do cabo com um

corte de 90°

.

4

• Não fixe o
suporte no tubo
até o passo 12.

Não corte a blindagem.

7 1/2 pol.

(190 mm)

nVent.com | 10Raychem- IM-H56046-JBS100A100A6 - ML-1805

1/4 pol.

(5 mm)

6 1/2 pol.

(165 mm)

BTV e QTVR

6 1/2 pol.

(165 mm)

XTV e KTV

5A 5B

• Recue a blindagem para criar
uma dobra.

• Na dobra, use uma chave de
fendas para abrir a blindagem.

• Dobre o cabo aquecedor e
passe-o através da abertura
na blindagem.

• Corte ligeiramente ao
redor da capa interna
e longitudinalmente
como mostrado.

• Retire a capa interna.

• Corte o núcleo.

• Recue a blindagem para

• Na dobra, use uma

• Dobre o cabo aquecedor

• Corte ligeiramente ao

• Retire a capa interna.

criar uma dobra.

chave de fendas para
abrir a blindagem.

e passe-o através da
abertura na blindagem.

redor da capa interna e
longitudinalmente como
mostrado.

• Descasque o fio
condutor no núcleo.

• Corte o núcleo entre
os fios condutores na
capa interna.

• Dobre e quebre o núcleo.

• Descasque o núcleo dos fios

condutores.

• Retire qualquer material do
núcleo restante dos fios
condutores.

• Puxe a blindagem firmemente
para fazer uma trança.

• Corte e retire todos os
fios da fibra.

• Corte e retire o
espaçador central.

• Retire qualquer material
de fibra restante dos
fios condutores.

• Puxe a blindagem
firmemente para fazer
uma trança.

Vá ao passo 6 Vá ao passo 6

nVent.com | 11Raychem- IM-H56046-JBS100A100A6 - ML-1805

5C

• Pressione a blindagem
para trás e agrupe
o mais apertado
possível.

VPL

• Corte ligeiramente ao
redor da capa interna
e longitudinalmente
como mostrado.

• Retire a capa interna.

• Desenrole o elemento

de aquecimento,
corte e retire como
mostrado.

• Corte ligeiramente
ao redor da capa e
longitudinalmente
como mostrado.

• Dobre o cabo
aquecedor para
quebrar a capa no
corte e, em seguida,
retire-a.

6 pol.

(152 mm)

6 pol.

(152 mm)

• Empurre a blindagem
para a frente. Use
uma chave de fendas
para abrir a blindagem
como mostrado.

• Dobre o cabo
aquecedor e passe-o
através da abertura na
blindagem.

• Retire o isolamento
das extremidades dos
fios condutores.

• Puxe a blindagem

1/2 pol.

(13 mm)

firmemente para fazer
uma trança.

Vá ao passo 6

nVent.com | 12Raychem- IM-H56046-JBS100A100A6 - ML-1805

Os fios condutores não

agrupados ou cruzados.

Tubos

Todos os filamentos da blindagem

devem entrar nos tubos.

Tubos

Todos os filamentos da blindagem

devem entrar nos tubos.

6

• Marque a capa
como mostrado.

5/8 pol.

(15 mm)

7

CUIDADO: RISCO PARA A SAÚDE.

Lave as mãos depois de entrar em contato com o

vedante. Consulte a Ficha de Informações de
Segurança de Produto Químico (FISPQ) VEN 0058.

• Se necessário, torça os filamentos novamente

e endireite-os e, em seguida, introduza os fios
condutores nos tubos de guia como mostrado.

8

• Empurre o isolante do núcleo sobre o cabo aquecedor até a marca
feita no passo 6

.

Nota: Poderá ser necessária força adicional para cabos maiores ou
em temperaturas mais baixas.

devem ser torcidos,

10

• Deslize o tubo verde/amarelo sobre a
blindagem. Não é necessário aplicar calor para
encolher o tubo.

• Corte os fios condutores e a blindagem.

9

• Retire os tubos de guia e descarte­os em uma sacola de plástico.

11

• Puxe o cabo aquecedor de volta no suporte de modo que 25 mm
(1􀀀pol.) fique exposto como mostrado. Use lubrificante de cabo se

necessário.

1/2 pol.

(13 mm)

1/2 pol.

(13 mm)

Raychem- IM-H56046-JBS100 A100A6- ML-1805

1 pol. (25 mm)

nVent.com | 13

Posicione
o adaptador
com este
lado para
cima.

Corte

12

Entalhe

• Fixe o suporte no tubo com a
etiqueta voltada para a direção
desejada de abertura da caixa.
Não aperte o cabo aquecedor.

• Faça um laço e fixe o cabo
aquecedor no tubo com fita

1 pol. (25 mm)

adesiva.

Abraçadeira para tubo

13

• Parafuse a caixa no suporte até parar. Não aperte demais.

Nota: Para tubos de 25 mm
(1 pol.) ou menores, use o
adaptador (adquirido
separadamente) e
instale-o entre o suporte
e o tubo.

JBS-SPA
adaptador para
tubos pequenos

Fita adesiva de
fibra de vidro

(Opcional) Para mudar a direção de abertura da caixa:

14

• Afrouxe a contraporca usando um alicate ajustável.

• Levante a caixa e gire-a. Certifique-se de que a lingüeta

na parte roscada se encaixe em um dos quatro
entalhes na caixa.

• Aperte a contraporca.

15

• Introduza a abraçadeira através das ranhuras no
suporte e na caixa, e aperte firmemente para impedir
a rotação da caixa.

Raychem- IM-H56046-JBS100 A100A6- ML-1805

nVent.com | 14

1

2

Abertura para chave de fendas

Furo da fiação

Fio

1 2

16

Este kit usa terminais estilo grampo com mola.
Os terminais usam uma mola de aço para apertar o fio e proporcionar

resistência melhorada à vibração, manutenção reduzida e instalação
mais rápida.

Para ligar os fios, introduza firmemente uma chave de fendas no
furo quadrado (

) para abrir a mola. Quando estiver completamente
introduzida, a chave de fendas travará no lugar, permitindo que você
retire a sua mão e introduza o fio no furo redondo (2). Retire a chave de
fendas para prender o fio. O fio ficará preso seguramente contra a barra
coletora para proporcionar baixa resistência de contato ao longo do
tempo sem a necessidade de reapertar periodicamente os parafusos.

• Pressione a chave de fendas
FIRMEMENTE no furo quadrado.

• Introduza o fio no furo redondo.

• Use o terminal verde para a

blindagem e o fio terra.

• Retire a chave de fendas.

• Repita para todas as conexões.

Raychem- IM-H56046-JBS100 A100A6- ML-1805

nVent.com | 15

Os condutores

não devem

ficar expostos.

Contraporca de

Vedação hermética

17

• Instale o conduíte e as conexões
como mostrado. Para minimizar o
afrouxamento devido a vibração do
tubo, use conduíte flexível.

• Puxe os fios da alimentação e do

terra, desencape 13 mm (1/2 pol.)

de isolamento e faça a terminação.

Cabos de alimentação

e de aterramento

18

• Instale a tampa.

• Aplique o isolamento e o revestimento.

• Vede hermeticamente a entrada do suporte.

• Deixe estas instruções de instalação com o

usuário final para consulta futura.

1/2 pol.

(13 mm)

Vedação hermética
do conduíte

Dreno do

conduíte

RAYCHEM

A nVent Thermal Management
recomenda o uso de um
conduíte de dreno para
impedir o acúmulo de água
condensada.

©2001 www.nVent.com

Raychem- IM-H56046-JBS100 A100A6- ML-1805 nVent.com | 16

JBS-100-A, A6

ADVERTENCIA:

PRECAUCIÓN:

CONEXIÓN DE UNA TOMA DE ALIMENTACIÓN CON CAJA DE
CONEXIONES ELÉCTRICAS INSTRUCCIONES DE INSTALACIÓN

DESCRIPCIÓN

nVent RAYCHEM JBS-100-A y nVent RAYCHEM JBS-100-A6 son kits de
conexión con calificación NEMA 4X. Se han diseñado para su uso con los
cables calefactores paralelos de aplicación industrial nVent RAYCHEM
BTV-CR, BTV-CT, QTVR-CT, XTV-CT, KTV-CT y VPL-CT.

RAYCHEM

–WS

APROBACIONES

Ubicaciones peligrosas

IECEx

(1)

Excepto VPL

* Para ver información sobre el código de temperatura, consulte la

documentación del cable calefactor o el diseño

(2)

Excepto KTV-CT

Clase I, Div. 2, Grupos A, B, C, D
Clase II, Div. 1 y 2, Grupos E, F, G
Clase III

–WS

CLI, ZN1, AEx e II T*
Ex e II T*

(Apenas JBS-100-A*) Ex e IIC T* GB
JBS-100-A posee certificación IECEx para su utilización con:
BTV-CR/BTV-CT: IECEx BAS 06.0043X
QTVR-CT: IECEx BAS 06.0045X
XTV-CT: IECEx BAS 06.0044X
KTV-CT: IECEx BAS 06.0046X
VPL-CT: IECEx BAS 06.0048X

(1)

CONTENIDO DE LA CAJA

Elemento Cant. Descripción

A 1 Conjunto de soporte
B 1 Sellador de núcleo
C 1 Tubo verde/amarillo
D 1 Lubricante para cables
E 1 Abrazadera de cable
F 1 Tapa
G 1 Caja con bloques de terminales

(2)

El modelo nVent RAYCHEM JBS-100-A6 utiliza bloques de terminales más
grandes para aceptar cables de alimentación de hasta 6 AWG.

Este kit puede instalarse a temperaturas frías de hasta –40°C (–40°F). Para
facilitar la instalación, almacene el producto a temperatura sobre cero antes
de iniciar la labor.

Para solicitar asistencia técnica, llame a nVent al (800)545-6258.

HERRAMIENTAS NECESARIAS

• Alicates cortacables • Alicates de boca graduable

• Cuchilla multiuso • Alicates de pinza

• Destornillador grande de paleta • Marcador

• Pelacables (para VPL-CT)

• 1/4 pulg. (6 mm) o menos–destornillador de punta plana

MATERIAL ADICIONAL NECESARIO

• Abrazadera para tubos • Cinta de fibra de vidrio GT-66 o GS-54

MATERIAL OPCIONAL

• Drenaje de conducto recomendado: JB-DRAIN-PLUG-3/4IN P/N 278621-000

• Adaptador pequeño para tubos de 25 mm (1 pulg.) o menos:

Número de catálogo JBS-SPA P/N E90515-000

A

B

–WS

C

D

G

F

E

Este componente es un dispositivo eléctrico que
debe instalarse de manera correcta para garantizar
un funcionamiento adecuado y prevenir descargas o
incendio. Lea estas importantes advertencias y siga con
atención todas las instrucciones de instalación.

• Es necesario utilizar equipo de conexión a tierra para
reducir el riesgo de incendio provocado por la formación
de arcos debidos a daños o instalación defectuosa
del cable calefactor, así como para la conformidad
con los requisitos de nVent, la homologación oficial
y la normativa eléctrica en vigor. Es posible que los
disyuntores convencionales no logren detener la
formación de arcos eléctricos.

• La homologación y el rendimiento de los componentes
se basan en el uso exclusivo de piezas especificadas
por nVent. No utilice otras piezas alternativas ni cinta de
vinilo para electricidad.

• El núcleo y las fibras del cable calefactor negro son
conductores y pueden provocar cortocircuito. Deben
aislarse de manera adecuada y mantenerse secos.

• Los cables de bus dañados pueden sobrecalentarse o
provocar cortocircuitos. No rompa los hilos del cable de
bus al cortar la funda o el núcleo.

• Mantenga secos los componentes y extremos del cable
calefactor antes y durante la instalación.

• Utilice sólo material aislante ignífugo, como cinta de
fibra de vidrio y espuma pirorretardante.

RIESGO PARA LA SALUD: El contacto prolongado o
frecuente con el sellador de núcleo puede irritar la piel.
Lávese bien las manos. El sobrecalentamiento o la quema
de sellador genera humos que pueden provocar fiebre por
vapores de polímeros. Evite la contaminación de cigarrillos

o tabaco. Consulte MSDS VEN 0058 para obtener más

información.
Teléfono de emergencia CHEMTREC de atención

continuada (24 horas):
[phone].

Información sobre salud y seguridad sin carácter de urgencia:

[phone].

nVent.com | 17Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

60 cm

(24 pulg.)

30 cm

(12 pulg.)

45°

Muesca (conexión de cable
de bus sólo en los cables
calefactores VPL).

XTV y KTV

BTV y QTVR

VPL

Vaya al Paso 5B

Vaya al Paso 5A

Vaya al Paso 5C

45 cm

(18 pulg.)

La etiqueta del
soporteindica la
dirección de
apertura de la caja.

Orificio

de drenaje

Funda transparente

Funda interior

Malla

Funda

exterior

Resistencia

Cable de bus aislado

Conexión de cable de bus

VPL-CT

Funda interior

Funda exterior

Separador

Fibra conductora

Cable de bus

Malla

XTV-CT, KTV-CT

Cable de bus

Núcleo conductor

Funda interior

Malla

Funda

exterior

BTV-CR, BTV-CT, QTVR-CT

Tipos de cables calefactores

1

• Considere unos 60 cm (24 pulg.) de cable calefactor para la
instalación. En el caso de VPL, corte el cable 30 cm (12pulg.) desde

la muesca del bus.

• Corte el extremo del cable calefactor en un ángulo de unos 45° para

facilitar la introducción.

3

• Corte ligeramente la funda exterior alrededor y a lo
largo como se indica.

• Doble el cable calefactor para partir la funda por el
corte y retire la funda.

No corte la malla.

2

• Opcional: Si se va a instalar el soporte en la parte inferior del
conducto, abra el orificio de drenaje antes de introducir el cable.

• Con la etiqueta del soporte en
dirección a la apertura de la caja que

se desee, empuje 45 cm (18 pulg.) de

cable calefactor a través del soporte.
Si es necesario, utilice lubricante para
cables.

• Remate el extremo del cable con un
corte de 90°.

• No fije el soporte
al conducto

hastallegar al
paso 12.

4

190 mm

(7 1/2 pulg.)

nVent.com | 18Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

5 mm

(¼ pulg.)

165 mm

(6 1/2 pulg.)

BTV y QTVR

5A

165 mm

(6 1/2 pulg.)

XTV y KTV

• Empuje la malla hacia atrás para formar
un pliegue.

• Utilice un destornillador para abrir la
malla en dicho pliegue.

5B

• Empuje la malla hacia atrás para formar
un pliegue.

• Doble el cable calefactor y páselo
por la abertura de la malla.

• Corte ligeramente
la funda interior
alrededor y a lo largo
como se indica.

• Pele la funda interior.

• Haga una muesca en el núcleo.

• Pele el cable de bus

desde el núcleo.

• Corte el núcleo entre
los cables de bus en la
funda interior.

• Utilice un destornillador para abrir
la malla en dicho pliegue.

• Doble el cable calefactor y páselo
por la abertura de la malla.

• Corte ligeramente funda
interior alrededor y a lo largo
como se indica.

• Pele la funda interior.

• Corte y retire todos los

hilos de fibra.

• Doble y aprisione el
núcleo.

• Pele el núcleo del cable
de bus.

• Retire el material de
núcleo restante de los
cables de bus.

• Tire con fuerza de la malla
para formar una espiral.

• Corte y retire el
separador central.

• Retire el material de
fibra restante de los
cables de bus.

• Tire con fuerza de la
malla para formar una
espiral.

Vaya al Paso 6 Vaya al Paso 6

nVent.com | 19Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

5C

• Empuje la malla hacia atrás tanto
como sea posible.

• Corte ligeramente
la funda interior
alrededor y a lo largo
como se indica.

• Pele la funda interior.

• Desenrolle la resistencia,

córtela y retírela como se
indica.

VPL

152 mm

(6 pulg.)

• Corte ligeramente la
funda transparente
alrededor y a lo largo
como se indica.

• Doble el cable calefactor
para partir la funda por el
corte y retire la funda.

• Empuje la malla hacia
delante. Utilice un
destornillador para
abrir la malla tal como
se muestra.

• Doble el cable calefactor y páselo
por la abertura de la malla.

• Retire el aislamiento
de los extremos de los
cables de bus.

• Tire con fuerza de la
malla para formar una
espiral.

13 mm

(1/2 pulg.)

152 mm
(6 pulg.)

Vaya al Paso 6

nVent.com | 20Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

Compruebe que los cables

amontonan ni cruzan.

6

Tubos

Compruebe que todos los
hilos entran en los tubos.

7

• Marque la funda
como se indica.

15 mm

(5/8 pulg.)

8

• Empuje el sellador de núcleo al cable calefactor, a la marca realizada
en el Paso 6.

Nota: Puede ser necesario realizar un esfuerzo adicional con los cables
más largos o a temperaturas más bajas.

PRECAUCIÓN: Riesgo para la salud. Lávese las

manos después del contacto con el sellador. Consulte
la ficha de datos de seguridad VEN 0058.

• Si es necesario, tuerza y enderece los cables de bus e
introdúzcalos en los tubos guía tal como se indica.

9

• Retire los tubos guía y colóquelos en una bolsa plástica.

de bus no se doblan,

10 11

• Deslice el tubo verde/amarillo sobre la malla. No es
necesaria la reducción de tamaño mediante calor.

• Recorte los cables de bus y la malla.

13 mm

(1/2 pulg.)

13 mm

(1/2 pulg.)

• Tire del cable calefactor hacia el soporte de modo que quede a la vista

una sección de 25 mm (1 pulg.), tal como se indica. Si es necesario, utilice

lubricante para cables.

25 mm (1 pulg.)

nVent.com | 21Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

25 mm

(1 pulg.)

Cinta de fibra de vidrio

Adaptador
JBS-SPA para
tubos pequeños

Nota: Para los conductos
de 25 mm (1 pulg.) y más
pequeños utilice un
adaptador (adquirido
por separado) entre el
soporte y el conducto.

Coloque el
adaptador
con este
lado hacia
arriba.

Recorte

12

Muesca

• Fije el soporte al conducto con una
etiqueta orientada en la dirección que
se desee para la apertura de la caja. No
aprisione el cable calefactor.

• Enrosque el cable calefactor sobrante en
el conducto y fíjelo con cinta.

13

• Atornille la caja en el soporte hasta el tope. No apriete en exceso.

15

• Introduzca la abrazadera de cable por las ranuras del soporte y
de la caja, y apriete con fuerza para evitar la rotación.

(Opcional) Para cambiar la dirección de apertura de la caja:

14

• Afloje la contratuerca con unos alicates de boca graduable.

• Levante la caja y gírela. Compruebe que la lengüeta de la pieza

roscada encaja en una de las cuatro muescas de la caja.

• Apriete la contratuerca.

nVent.com | 22Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

1

2

Ranura para el destornillador

Orificio para cable

Cable

16

1 2

Con este kit se utilizan terminales con sujeción de muelle.
Los terminales cuentan con un muelle de acero para sujetar el cable

y conseguir mayor resistencia a las vibraciones, menos necesidad de
mantenimiento y una instalación más rápida.

Para conectar los cables, introduzca con firmeza un destornilladorde

paleta en el orificio cuadrado (
duce por completo, el destornillador encaja en su posición, lo que
permite retirar la mano e introducir el cable en el orificio redondo (2).
Retire el destornillador para aprisionar el cable. El cable queda fijado
contra la barra colectora para un contacto de baja resistencia a lo largo
del tiempo, sin necesidad de reajustar los tornillos de manera periódica.

) para abrir el muelle. Cuando se intro-

• Empuje el destornillador
con FIRMEZA por el orificio
cuadrado.

• Introduzca el cable en el orificio
redondo.

• Utilice el terminal verde para el
cable de malla y de conexión a
tierra.

• Retire el destornillador.

• Repita la operación con todas las

conexiones.

nVent.com | 23Raychem- IM-H560 46-JBS100A100A6 - ML- 1805

nVent recomienda el uso de un desagüe
de conducto para prevenir la
acumulación de condensación de agua.

Compruebe que los

conductores no

quedan a la vista.

Desagüe del

conducto

Contratuerca de
19 mm (3/4 pulg.)

Junta de conducto

estanca

13 mm

(1/2 pulg.)

Cables de alimentación

y conexión a tierra

Empaquetadura

17

• Instale el conducto y los empalmes de la manera indicada. Utilice
un conducto flexible para reducir el aflojamiento provocado por la
vibración de las tuberías.

• Tire de los cables de alimentación
y conexión a tierra, pele 13 mm

(1/2pulg.) de material aislante y

termine los cables.

18

• Instale la tapa.

• Aplique el aislamiento y el revestimiento.

• Selle el acceso al soporte para protejerlo

del ambiente.

• Deje al usuario final estas instrucciones
de instalación para su consulta futura.

RAYCHEM

North America

Tel [phone]
Fax [phone]
[e-mail]

© 2018 nVent. Todos los lo gotipos de nVent son p ropiedad o se han ce dido bajo licenc ia a nVent Servic es GmbH o sus filial es. Todas las otras marc as comerciales s on propiedad de su s respectivos
dueños . nVent se reserva el de recho de modif icar las especi ficaciones si n previo aviso.

Raychem- IM-H56046-JBS100 A100A6- ML-1805

Europe, Middle East, Africa

Tel [phone]
Fax [phone]
[e-mail]

©2001 www.nVent.com

Asia Pacific

Tel [phone]
Fax [phone]
[e-mail]

Latin America

Tel [phone]
Fax [phone]
[e-mail]

nVent.com

nVent.com

PCN 789781-000
