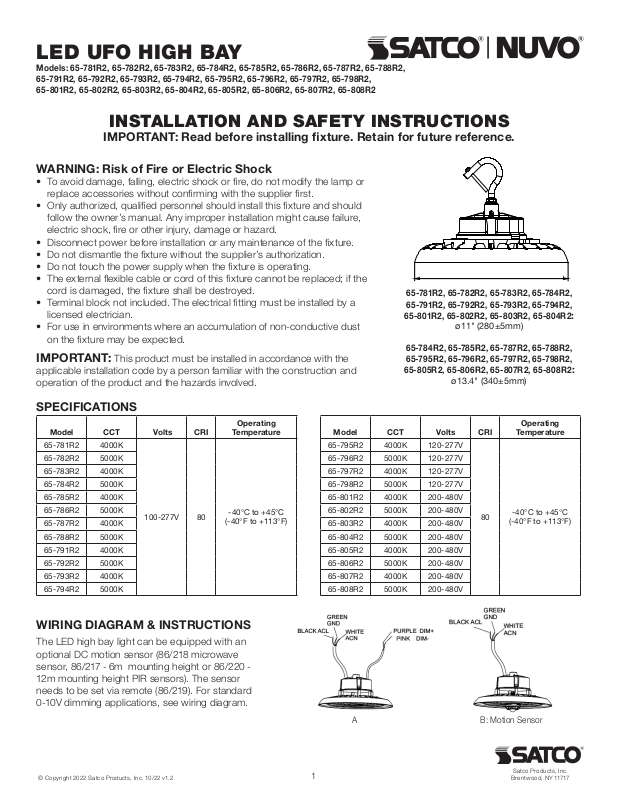

LED UFO HIGH BAY

Models: 65-781R2, 65-782R2, 65-783R2, 65-784R2, 65-785R2, 65-786R2, 65-787R2, 65-788R2, 65-791R2, 65-792R2, 65-793R2, 65-794R2, 65-795R2, 65-796R2, 65-797R2, 65-798R2, 65-801R2, 65-802R2, 65-803R2, 65-804R2, 65-805R2, 65-806R2, 65-807R2, 65-808R2

INSTALLATION AND SAFETY INSTRUCTIONS

IMPORTANT: Read before installing xture. Retain for future reference.

WARNING: Risk of Fire or Electric Shock

• To avoid damage, falling, electric shock or re, do not modify the lamp or replace accessories without conrming with the supplier rst.

• Only authorized, qualied personnel should install this xture and should follow the owner’s manual. Any improper installation might cause failure, electric shock, re or other injury, damage or hazard.

• Disconnect power before installation or any maintenance of the xture.

• Do not dismantle the xture without the supplier’s authorization.

• Do not touch the power supply when the xture is operating.

• The external ﬂexible cable or cord of this xture cannot be replaced; if the cord is damaged, the xture shall be destroyed.

• Terminal block not included. The electrical tting must be installed by a licensed electrician.

• For use in environments where an accumulation of non-conductive dust on the xture may be expected.

IMPORTANT: This product must be installed in accordance with the

applicable installation code by a person familiar with the construction and operation of the product and the hazards involved.

65 -781R2, 65-782R2, 65 -783R2, 65-78 4R2, 65 -791R2, 65-792R2, 65-793R2, 65-794R2,

65-801R2, 65-802R2, 65-803R2, 65-804R2

ø11" (280±5mm)

65 -784R2, 65-78 5R2, 65-787R2, 65 -788R2, 65 -795R2, 65-796R2, 65-797R2, 65-798R2,

65-805R2, 65-806R2, 65-807R2, 65-808R2

ø13.4" (340±5mm)

SPECIFICATIONS

Model CCT Volts CRI

65-781R2 4000K

65-782R2 5000K

65-783R2 4000K

65-784R2 5000K

65-785R2 4000K

65-786R2 5000K

65-787R2 4000K

65-788R2 5000K

65-791R2 4000K

65-792R2 5000K

65-793R2 4000K

65-794R2 5000K

100-277V 80

Operating

Temperature

-40°C to +45°C

(-40°F to +113°F)

WIRING DIAGRAM & INSTRUCTIONS

The LED high bay light can be equipped with an optional DC motion sensor (86/218 microwave sensor, 86/217 - 6m mounting height or 86/220 - 12m mounting height PIR sensors). The sensor needs to be set via remote (86/219). For standard 0-10V dimming applications, see wiring diagram.

Model CCT Volts CRI

65-795R2 4000K 120-277V

65-796R2 5000K 120-277V

65-797R2 4000K 120-277V

65-798R2 5000K 120-277V

65-801R2 4000K 200-480V

65-802R2 5000K 200-480V

65-803R2 4000K 200-480V

65-804R2 5000K 200-480V

65-805R2 4000K 200-480V

65-806R2 5000K 200-480V

65-807R2 4000K 200-480V

65-808R2 5000K 200-480V

A B: Motion Sensor

Operating

Temperature

-40°C to +45°C

(-40°F to +113°F)

Satco Products, Inc.

Page 2

INSTALLATION: Hook Mount

STEP 1: Screw the hook into the ﬁxture, tighten

and secure.

STEP 3: Connect wires using the wiring diagram and instructions on page 1. Make sure connections are capped and sealed.

INSTALLATION: Ceiling Mount

STEP 1: Use a pen or sharp tool and mark holes

through the mounting surface on the ceiling and drill holes. Fix screws into the holes with a hammer.

STEP 2: Hang the ﬁxture on the ceiling hook or chain.

A B: Motion Sensor

STEP 2: Align the bracket hole with screw hole and push the ﬁxture to one side and secure.

STEP 3: Connect wires using the wiring diagram and instructions on page 1. Make sure connections are capped and sealed.

Optional DC Motion Sensor

Motion sensor installation does not require tools.

NOTE: The motion sensor has no dialing code. A remote control (86/219) is needed for adjustment. Refer to remote control instructions for adjustments.

NOTE: By adjusting the bracket screws, the xture can be angled 50° to the left or right vertically.

If motion sensor is not desired, unscrew the motion sensor and replace it with a protective cover.

Page 3

ESPAÑOL:

INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

65-791R2—65-798R2, 65-801R2—65-808R2

Modelos: 65 -781R2—65-788R2 ,

IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura. SEGURIDAD: Riesgo de incendio y descarga eléctrica

• Para evitar daños, caídas, choques eléctricos o incendios, no modique la lámpara ni reemplace accesorios sin la conrmación previa del proveedor.

• Solo personal autorizado y calicado debe instalar esta luminaria y debe seguir el manual de propietario. Cualquier instalación inadecuada puede resultar en fallas, choques eléctricos, incendios u otros peligros, daños o lesiones.

• Desconecte la alimentación antes de la instalación o de cualquier mantenimiento a la luminaria.

• No desmantele la luminaria sin la autorización del proveedor.

• No toque la fuente de alimentación mientras la luminaria esté funcionando.

• El cable exible externo de esta luminaria no se puede reemplazar; si el cable se daña, la luminaria se destruirá.

• No se incluye el bloque de terminal. Un electricista calicado deberá instalar la conexión eléctrica.

• Para uso en entornos donde puede esperarse una acumulación de polvo no conductor en la luminaria.

IMPORTANTE: Este producto debe instalarse de acuerdo con el código de instalación aplicable, y debe hacerlo una persona que conozca la construcción y el funcionamiento del producto, así como los riesgos implicados.

DIAGRAMA DE CABLEADO E INSTRUCCIONES

La luz LED para techos altos puede equiparse con un sensor de movimiento CC opcional (sensor de microondas 86/218, 86/217 - altura de montaje de 6 m o 86/220 - sensores PIR de altura de montaje de 12 m). El sensor debe congurarse a través de un control remoto (86/219). Para aplicaciones de atenuación estándar de 0-10 V, consulte el diagrama de cableado.

LUMINARIA LED PARA TECHOS ALTOS TIPO UFO

INSTALACIÓN: Montaje con Gancho PASO1: Atornille el gancho en el dispositivo, apriételo y asegúrelo. PASO2: Cuelgue el dispositivo en el gancho o cadena de techo. PASO3: Conecte los cables utilizando el diagrama de cableado y las instrucciones de la página 1. Asegúrese de que

las conexiones estén cubiertas y selladas.

INSTALACIÓN: Montaje de Techo PASO1: Utilice un lapicero o una herramienta alada y marque los oricios a través de la supercie de montaje en el

techo y taladre los oricios. Fije los tornillos en los oricios con un martillo.

PASO2: Alinee el oricio del soporte con el oricio del tornillo, empuje el dispositivo a un lado y asegúrelo. PASO3: Conecte los cables utilizando el diagrama de cableado y las instrucciones de la página 1. Asegúrese de que

las conexiones estén cubiertas y selladas.

NOTA: Al ajustar los tornillos del soporte, el dispositivo puede inclinarse 50° a la izquierda o a la derecha verticalmente.

Sensor de Movimiento CC Opcional

• La instalación del sensor de movimiento no requiere herramientas.

• Si no se desea el sensor de movimiento, desatornille el sensor de movimiento y sustitúyalo por una cubierta protectora.

NOTA: El sensor de movimiento no tiene código de marcado. Se necesita un control remoto (86/219) para el ajuste. Consulte las instrucciones del control remoto para obtener información sobre los ajustes.

Page 4

FRANCAIS:

INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

65-791R2—65-798R2, 65-801R2—65-808R2

Modèles: 65-781R2—65-788R2,

IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence. SÉCURITÉ: Risque d’incendie ou de décharge électrique

• Pour éviter dommages, chutes, décharges électriques ou incendies, ne modiez pas la lampe ou ne remplacez pas les accessoires sans conrmation préalable du fournisseur.

• Seul un personnel autorisé et qualié doit installer ce luminaire et il doit le faire conformément au manuel du propriétaire. Toute installation incorrecte peut occasionner pannes, décharges électriques, incendies ou autres blessures, dommages ou dangers.

• Débranchez l’alimentation avant d’installer ou d’effectuer l’entretien du luminaire.

• Ne démontez pas le luminaire sans autorisation du fournisseur.

• Ne touchez pas à l’alimentation quand le luminaire est branché.

• Le câble ou cordon souple de ce luminaire ne peut être remplacé; s’il est endommagé, vous devez détruire le luminaire.

• Bornier non compris. L’accessoire électrique doit être installé par un électricien agréé.

• À utiliser là où on peut s’attendre à ce que de la poussière non conductrice s’accumule sur le luminaire.

IMPORTANT: Ce produit doit être installé conformément aux codes en vigueur et par une personne qui connaît bien le produit, son fonctionnement et les dangers qui y sont associés.

SCHÉMA DE CÂBLAGE ET INSTRUCTIONS

Le luminaire grande hauteur à DEL peut être équipé d’un détecteur de mouvement c.c. (capteur micro-onde 86/218, 86/217 - hauteur de montage 6m ou 86/220 - capteurs PIR hauteur de montage 12m). Le détecteur doit être réglé par une télécommande (86/219). Pour les applications de gradation standard 0-10V, voir le schéma de câblage.

LUMINAIRE GRANDE HAUTEUR UFO À DEL

INSTALLATION: Fixation à Crochets ÉTAPE1: Vissez le crochet dans le luminaire, serrez et xez. ÉTAPE2: Accrochez le luminaire sur le crochet ou la chaîne du plafond. ÉTAPE3: Connectez les ls à l’aide du schéma de câblage et des instructions à la page1. Assurez-vous que les raccords

sont fermés et scellés.

INSTALLATION: Montage au Plafond ÉTAPE1: Utilisez un stylo ou un outil pointu et marquez les trous dans la surface de montage du plafond et percez des

trous. Fixez les vis dans les trous à l’aide d’un marteau.

ÉTAPE2: Alignez le trou du support avec le trou de la vis, poussez le luminaire d’un côté et xez-le. ÉTAPE3: Connectez les ls à l’aide du schéma de câblage et des instructions à la page1. Assurez-vous que les raccords

sont fermés et scellés.

REMARQUE: En ajustant les vis du support, le luminaire peut être incliné de 50° à gauche ou à droite verticalement.

Détecteur de Mouvement C.C. Facultatif

L’installation du détecteur de mouvement ne nécessite pas d’outils. Si le détecteur de mouvement n’est pas souhaité, dévissez le détecteur de mouvement et remplacez-le par un couvercle

de protection. REMARQUE: Le détecteur de mouvement n’a aucun code de composition. Une télécommande (86/219) est nécessaire

pour le réglage. Consultez les instructions de la télécommande pour les réglages.
