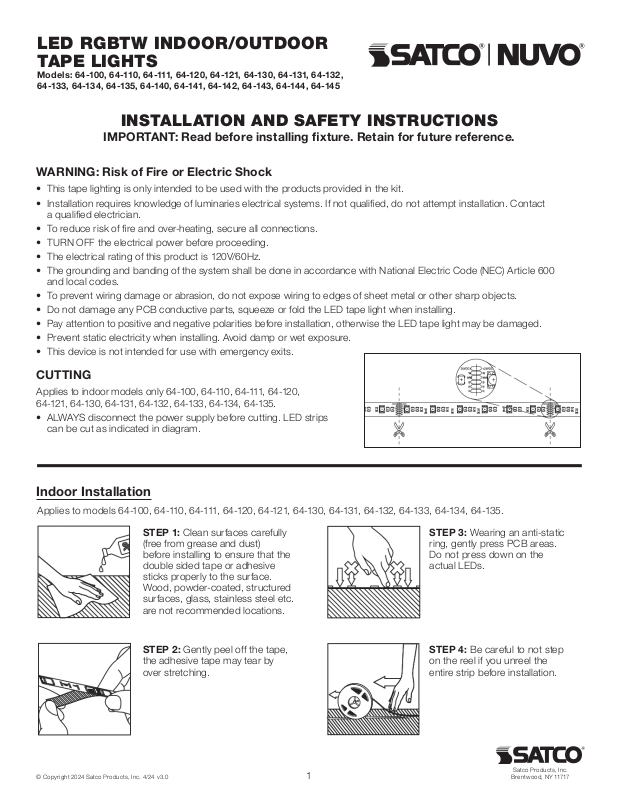

Nuvo 64-142, 64-132, 64-141, 64-121 User Guide

LED RGBTW INDOOR/OUTDOOR
TAPE LIGHTS

Models: 64-100, 64-110, 64-111, 64-120, 64-121, 64-130, 64-131, 64-132,
64-133, 64-134, 64-135, 64-140, 64-141, 64-142, 64-143, 64-144, 64-145

INSTALLATION AND SAFETY INSTRUCTIONS

IMPORTANT: Read before installing xture. Retain for future reference.

WARNING: Risk of Fire or Electric Shock

• This tape lighting is only intended to be used with the products provided in the kit.

• Installation requires knowledge of luminaries electrical systems. If not qualied, do not attempt installation. Contact
a qualied electrician.

• To reduce risk of re and over-heating, secure all connections.

• TURN OFF the electrical power before proceeding.

• The electrical rating of this product is 120V/60Hz.

• The grounding and banding of the system shall be done in accordance with National Electric Code (NEC) Article 600
and local codes.

• To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or other sharp objects.

• Do not damage any PCB conductive parts, squeeze or fold the LED tape light when installing.

• Pay attention to positive and negative polarities before installation, otherwise the LED tape light may be damaged.

• Prevent static electricity when installing. Avoid damp or wet exposure.

• This device is not intended for use with emergency exits.

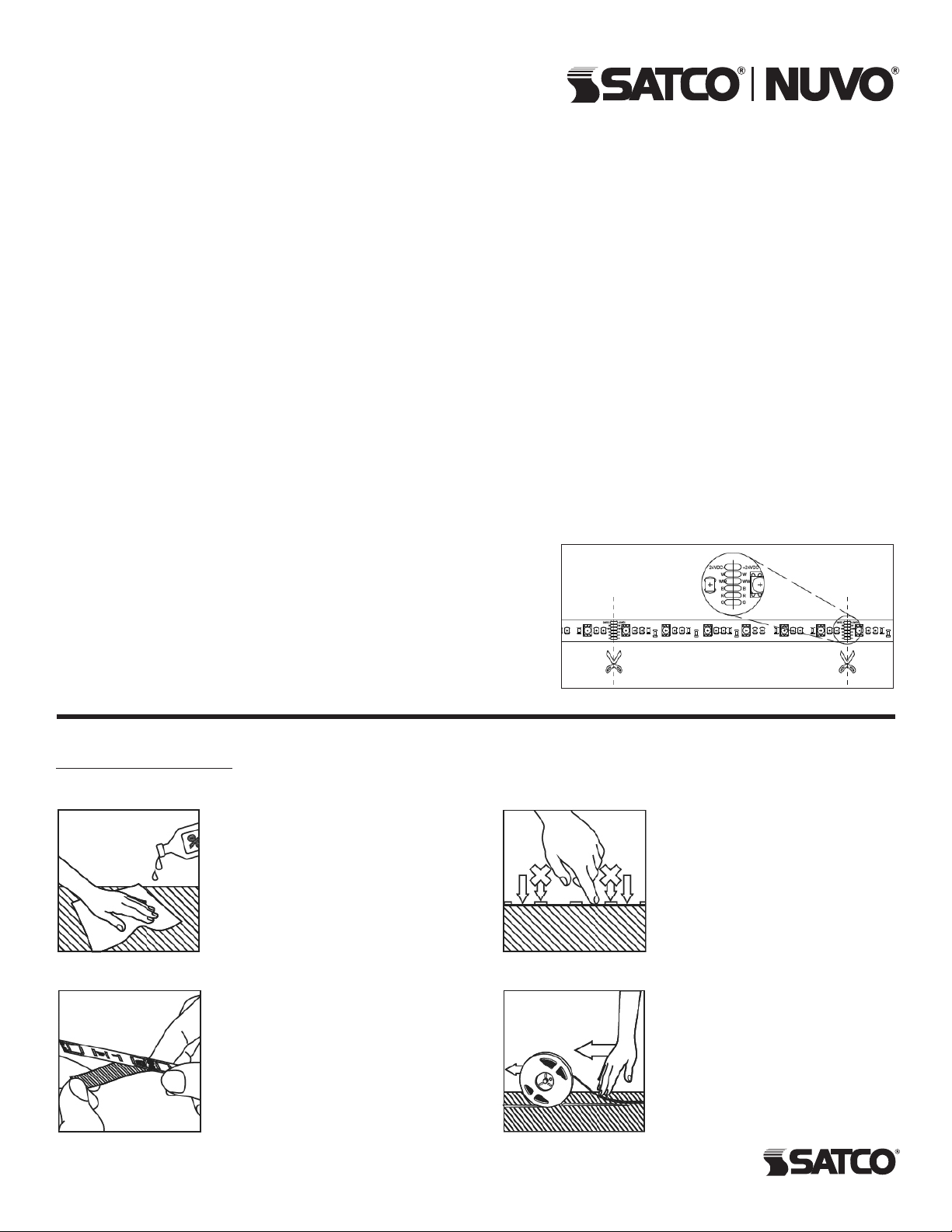

CUTTING

Applies to indoor models only 64-100, 64-110, 64-111, 64-120,
64-121, 6 4 -130, 64-131, 64-132, 64 -133, 64-134, 64-13 5.

• ALWAYS disconnect the power supply before cutting. LED strips
can be cut as indicated in diagram.

Indoor Installation

Applies to models 64-100, 64-110, 64-111, 64-120, 64-121, 64-130, 64-131, 64-132, 64-133, 64-134, 64-135.

STEP 1: Clean surfaces carefully
(free from grease and dust)
before installing to ensure that the
double sided tape or adhesive
sticks properly to the surface.
Wood, powder-coated, structured
surfaces, glass, stainless steel etc.
are not recommended locations.

STEP 2: Gently peel off the tape,
the adhesive tape may tear by
over stretching.

STEP 3: Wearing an anti-static
ring, gently press PCB areas.
Do not press down on the
actual LEDs.

STEP 4: Be careful to not step
on the reel if you unreel the
entire strip before installation.

Satco Products, Inc.

1

Br ent wo od, NY 11717© Copyright 2024 Satco Products, Inc. 4/24 v3.0

Outdoor Installation

Applies to models 64-140, 64-141, 64-142, 64-143, 64-144, 64-145. Use included brackets to install the tape.
There is no double-sided adhesive with these models.

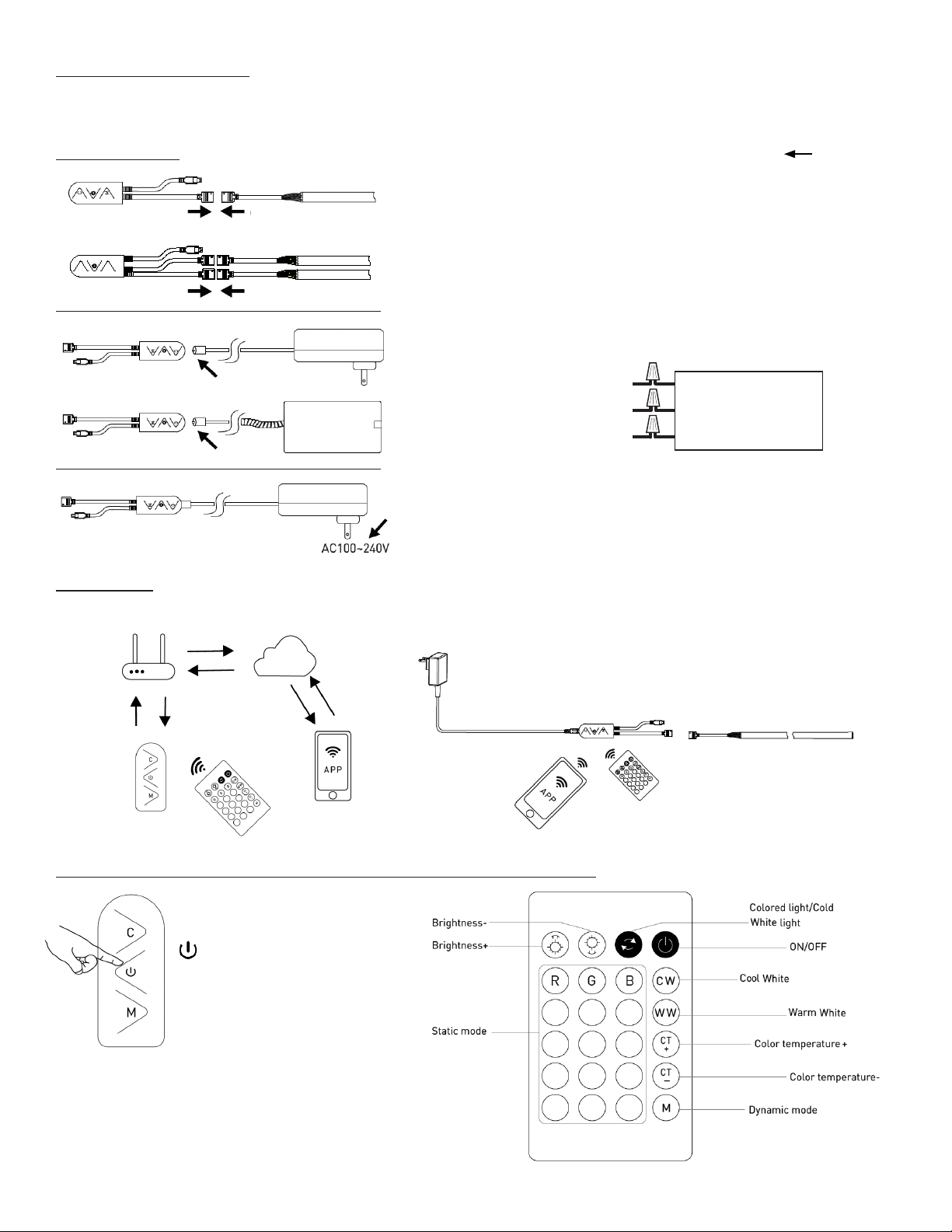

Connections

M

C

Operation

Junction

Box

STEP 1: Align white arrow on the controller’s cable to [ ] symbol
on LED strip.

NOTE: The controller for the Outdoor kits DO NOT have any
buttons. For pairing mode, turn Off/On 5x at the power source.

STEP 1A: For the 64FT kits - model numbers 64-132, 64-135, 64-142

and 64-145. Note: these kits have two 32FT rolls and the controller has
two leads. One lead for each roll. The 2 rolls should not be connected
together and plugged into 1 lead.

STEP 2: Connect controller to the power supply or Junction Box.
NOTE: Actual controller appearance may vary.

BLACK

WHITE

GREEN

Fixture

Wiring Diagram

BLACK

WHITE

GREEN

STEP 3A: Plug the power supply into a power outlet.
STEP 3B: For Junction Box, shut OFF power at the circuit breaker.

Connect wires as shown in wiring diagram above. Make sure all
wire connectors are secure. After wires are connected, tuck them
carefully inside the Junction Box and turn ON power.

Use the remote control or Starsh APP to control the light strip; such as to turn on and off, brightness and color change.

Manual Control by 3 Buttons & IR or RF Remote Control

C Adjust Brightness/Speed.

Press one time ON/OFF.

To reset and put into
network pairing mode, press
and hold for 5 seconds.

M Change mode type

(8 mode options).

Indoor and Outdoor Remote Controls are not compatible.
Indoor Kits use IR Remote Control.
Outdoor Kits use RF Remote Control.

2

CINTA DE LUCES LED RGBTW PARA

INTERIORES O EXTERIORES

ESPAÑOL:

INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura.
ADVERTENCIA: Riesgo de incendio y descarga eléctrica

• Esta cinta de iluminación se diseñó solo para utilizarse con los productos suministrados en el kit.

• La instalación requiere conocimiento sobre sistemas eléctricos de iluminación. Si no está calicado, no realice la
instalación. Póngase en contacto con un electricista calicado.

• Para reducir el riesgo de incendio y sobrecalentamiento, asegure todas las conexiones.

• Antes de continuar, corte la energía eléctrica.

• La potencia eléctrica de este producto es de 120 V/60 Hz.

• La puesta a tierra y la jación del sistema se realizarán de acuerdo con el artículo 600 del Código Eléctrico Nacional
(National Electric Code, NEC) y los códigos locales.

• Para evitar daños o abrasión al cableado, no lo exponga a los bordes de hojas metálicas ni otros objetos alados.

• No dañe ninguna pieza conductora de la placa de circuito impreso, apriete o doble la cinta de luz LED durante la instalación.

• Preste atención a las polaridades positivas y negativas antes de la instalación; de lo contrario, la cinta de luz LED podría dañarse.

• Evite la electricidad estática durante la instalación. Evite la exposición a la humedad.

• Este dispositivo no está destinado a utilizarse en salidas de emergencia.

CORTE

Se aplica únicamente a los modelos para interiores 64-100, 64-110, 64-111, 64-120, 64-121, 64-130, 64-131, 64-132,
64-13 3 , 64-13 4 y 64-13 5.

• Desconecte SIEMPRE la fuente de alimentación antes de cortar. Las tiras LED se pueden cortar como se indica en
el diagrama.

Instalación en Interiores

Se aplica a los modelos 64-100, 64-110, 64-111, 64-120, 64-121, 64-130, 64-131, 64-132, 64-133, 64-134, 64-135.
PASO 1: limpie las supercies con cuidado (remover grasa y polvo) antes de la instalación para asegurarse de que la cinta

de doble cara o el adhesivo se adhieran correctamente a la supercie. No se recomienda utilizar en madera, supercies
con revestimiento en polvo o estructuradas, vidrio, acero inoxidable, etc.

PASO 2: desprenda con cuidado la cinta adhesiva, ya que puede desgarrarse si se estira en exceso.
PASO 3: con un anillo antiestático, presione con cuidado las áreas de la placa de circuito impreso. No presione las luces LED.
PASO 4: tenga cuidado de no pisar el carrete si desenrolla toda la tira antes de la instalación.

Instalación en Exteriores

Se aplica a los modelos 64-140, 64-141, 64-142, 64-143, 64-144, 64-145. Utilice los soportes incluidos para instalar la cinta.
Estos modelos no tienen cinta de doble cara.

Conexiones

PASO 1: Alinee la echa blanca del cable del controlador con el símbolo [ ] de la tira LED.

NOTA: El controlador de los kits para exteriores NO tiene botones. Para el modo de emparejamiento, apague/
encienda 5 veces en la fuente de alimentación.

PASO 1A: Para los kits de 64FT: números de modelo 64-132, 64-135, 64-142 y 64-145. Nota: estos kits tienen dos rollos de
32 pies y el controlador tiene dos cables. Un cable para cada rollo. Los 2 rollos no deben conectarse entre sí ni enchufarse
en 1 cable.

PASO 2: conecte el controlador a la fuente de alimentación o a la caja de conexión. NOTA: El aspecto real del controlador
puede variar.

PASO 3A: enchufe la fuente de alimentación a un tomacorriente.
PASO 3B: para la caja de conexión, apague la alimentación del disyuntor. Conecte los cables como se muestra en el

diagrama de cableado anterior. Asegúrese de que todos los conectores de cables estén bien sujetos. Luego de conectar los
cables, ingréselos con cuidado en la caja de conexión y encienda la alimentación.

Funcionamiento

Utilice el control remoto o la aplicación Starsh para controlar la tira de luz y realizar funciones como encender y apagar,
cambiar el brillo y el color.

Control Manual Mediante 3 Botones y el Control Remoto Infrarrojos (IR) o Radiofrecuencia (RF)
C • Ajustar brillo/velocidad.
Encendido • Presione una vez ON/OFF (ENCENDER/APAGAR). Para restablecer y poner en modo de emparejamiento

de red, mantenga pulsado durante cinco segundos.

M • Cambiar el tipo de modo (ocho opciones de modo).
Los controles remotos para interiores y exteriores no son compatibles. Los kits de interior utilizan control remoto por IR.

Los kits para exteriores utilizan control remoto RF.

Modelos: 64-100, 6 4 -110, 64-111, 64-120, 64-121,

64-130, 64-131, 64-132, 64-133, 64-134, 64-135,

64-140, 64-141, 6 4 -142 , 64-143, 64 -144, 64-145

3

RUBANS LUMINEUX INTÉRIEURS/

EXTÉRIEURS À DEL RGBTW

FRANCAIS:

INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ
IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence.

AVERTISSEMENT: Risque d’incendie ou de décharge électrique

• Ce ruban d’éclairage est destiné uniquement à être utilisé avec les produits fournis dans la trousse.

• L’installation exige la connaissance des systèmes électriques des luminaires. Si vous n’êtes pas qualié à ce titre, ne

tentez pas d’effectuer l’installation. Communiquez plutôt avec un électricien dûment qualié.

• An de réduire le risque d’incendie et de surchauffe, assurez-vous que tous les raccordements sont bien xés.

• Coupez l’alimentation électrique avant de poursuivre.

• La tension nominale de ce produit est de 120 V/60 Hz.

• La mise à la terre et le collage du système doivent être conformes à l’article 600 du Code électrique national (NEC,
National Electric Code) et aux codes locaux.

• Pour prévenir la détérioration ou l’abrasion du câblage, ne pas l’exposer aux bords des tôles ou à d’autres objets tranchants.

• N’endommagez pas les pièces conductrices de la carte de circuit imprimé, pressez ou pliez le ruban lumineux à DEL
lors de l’installation.

• Faites attention aux polarités positives et négatives avant l’installation, faute de quoi le ruban lumineux à DEL pourrait
être endommagé.

• Évitez toute électricité statique lors de l’installation. Évitez toute exposition à l’humidité ou à l’eau.

• Cet appareil n’est pas conçu pour être utilisé avec des lampes de sorties d’urgence.

COUPE

S’a pp liq ue un i qu em ent au x m od èl e s i nté ri eu r s 6 4-10 0, 64-110, 6 4 -111, 6 4-120, 64-121, 64-13 0, 64-131, 6 4 -132, 64-13 3, 6 4-13 4, 6 4-135.

• Débranchez TOUJOURS l’alimentation électrique avant de couper. Les bandes à DEL peuvent être coupées comme
indiqué sur le schéma.

Installation à l’intérieur

S’applique aux modèles 64-100, 64-110, 64-111, 64-120, 64-121, 64-130, 64-131, 64-132, 64-133, 64-134, 64-135.
ÉTAPE 1: Nettoyez soigneusement les surfaces (sans graisse ni poussière) avant l’installation pour vous assurer que le ruban

adhésif double face adhère correctement à la surface. Les surfaces en bois, enduites de poudre, structurées, en verre, en
acier inoxydable, etc. ne sont pas recommandées.

ÉTAPE 2: Retirez délicatement le ruban adhésif, car il pourrait se déchirer en s’étirant excessivement.
ÉTAPE 3: En portant un anneau antistatique, appuyez doucement sur les zones de la carte de circuit imprimé. N’appuyez

pas directement sur les DEL.
ÉTAPE 4: Veillez à ne pas marcher sur l’enrouleur si vous déroulez la bande entière avant l’installation.

Installation à l’extérieur

S’applique aux modèles 64-140, 64-141, 64-142, 64-143, 64-144, 64-145. Utilisez les supports inclus pour installer le ruban.
Il n’y a pas d’adhésif double face avec ces modèles.

Connexions

ÉTAPE 1: Alignez la èche blanche sur le câble du contrôleur avec le symbole [ ] sur la bande à DEL.

REMARQUE: Le contrôleur des kits extérieurs N’A PAS de boutons. Pour le mode d’appairage, éteignez/
allumez 5x au niveau de la source d’alimentation.

ÉTAPE 1A: Pour les kits 64FT - numéros de modèles 64-132, 64-135, 64-142 et 64-145. Remarque : ces kits ont deux
rouleaux de 32 pieds et le contrôleur a deux câbles. Une avance pour chaque lancer. Les 2 rouleaux ne doivent pas être
connectés ensemble et branchés sur 1 câble.

ÉTAPE 2: Branchez le contrôleur à l’alimentation électrique ou la boîte de jonction. REMARQUE: L’apparence réelle du
contrôleur peut varier.

ÉTAPE 3A: Branchez le l’alimentation électrique à une prise de courant.
ÉTAPE 3B: Pour la boîte de jonction, coupez l’alimentation au niveau du disjoncteur. Branchez les ls comme indiqué dans

le schéma de câblage ci-dessus. Assurez-vous que tous les connecteurs de ls sont bien xés. Une fois les ls raccordés,
rentrez-les soigneusement dans la boîte de jonction et activez l’alimentation.

Fonctionnement

Utilisez la télécommande ou l’application Starsh pour contrôler la bande lumineuse, comme pour allumer et éteindre, régler
la luminosité et changer de couleur.

Commande Manuelle à 3 Boutons et Télécommande IR ou RF
C • Réglez la luminosité/vitesse.
Alimentation • Appuyez une fois sur ON/OFF (Marche/Arrêt). Pour réinitialiser et mettre en mode d’appariement réseau,

appuyez sur la touche et maintenez-la enfoncée pendant 5 secondes.

M • Changez le type de mode (8 options de mode).
Les télécommandes intérieures et extérieures ne sont pas compatibles. Les kits intérieurs utilisent une télécommande IR.
Les kits extérieurs utilisent une télécommande RF.

Modèle: 64-100, 6 4 -110, 64-111, 64-120, 64-121,

64-130, 64-131, 64-132, 64-133, 64-134, 64-135,

64-140, 64-141, 6 4 -142 , 64-143, 64 -144, 64-145
