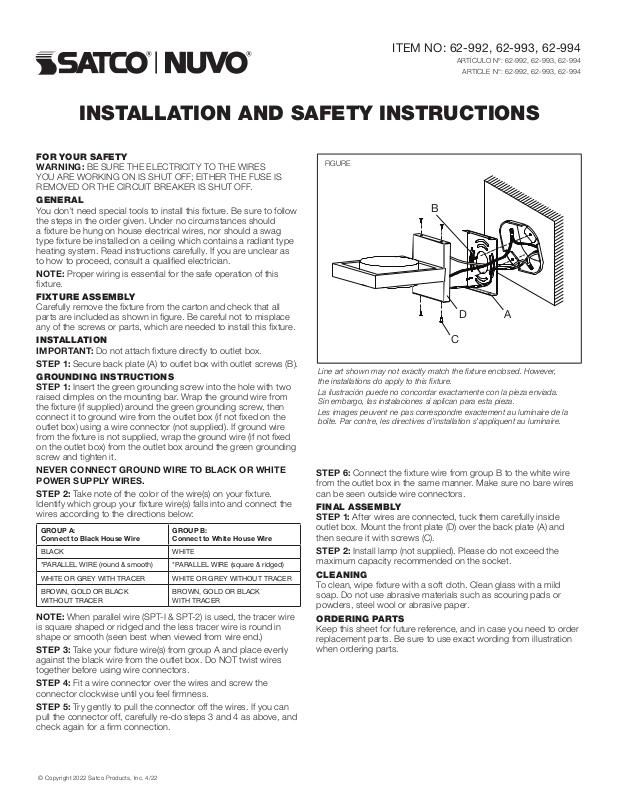

Page 1
ITEM NO: 62-992, 62-993, 62-994
ARTÍCULO Nº: 62-992, 62-993, 62-994
ARTICLE N°: 62-992, 62-993, 62-994
INSTALLATION AND SAFETY INSTRUCTIONS
FOR YOUR SAFETY
WARNING: BE SURE THE ELECTRICITY TO THE WIRES
YOU ARE WORKING ON IS SHUT OFF; EITHER THE FUSE IS
REMOVED OR THE CIRCUIT BREAKER IS SHUT OFF.
GENERAL
You don’t need special tools to install this xture. Be sure to follow
the steps in the order given. Under no circumstances should
a xture be hung on house electrical wires, nor should a swag
type xture be installed on a ceiling which contains a radiant type
heating system. Read instructions carefully. If you are unclear as
to how to proceed, consult a qualied electrician.
NOTE: Proper wiring is essential for the safe operation of this
xture.
FIXTURE ASSEMBLY
Carefully remove the xture from the carton and check that all
parts are included as shown in gure. Be careful not to misplace
any of the screws or parts, which are needed to install this xture.
INSTALLATION
IMP ORTANT: Do not attach xture directly to outlet box.
STEP 1: Secure back plate (A) to outlet box with outlet screws (B).
GROUNDING INSTRUCTIONS
STEP 1: Insert the green grounding screw into the hole with two
raised dimples on the mounting bar. Wrap the ground wire from
the xture (if supplied) around the green grounding screw, then
connect it to ground wire from the outlet box (if not xed on the
outlet box) using a wire connector (not supplied). If ground wire
from the xture is not supplied, wrap the ground wire (if not xed
on the outlet box) from the outlet box around the green grounding
screw and tighten it.
NEVER CONNECT GROUND WIRE TO BLACK OR WHITE
POWER SUPPLY WIRES.
STEP 2: Take note of the color of the wire(s) on your xture.
Identify which group your xture wire(s) falls into and connect the
wires according to the directions below:
GROUP A:
Connect to Black House Wire
BLACK WHITE
* PARALLEL WIRE (round & smooth) * PARALLEL WIRE (square & ridged)
WHITE OR GREY WITH TRACER WHITE OR GREY WITHOUT TRACER
BROWN, GOLD OR BLACK
WITHOUT TRACER
GROUP B:
Connect to White House Wire
BROWN, GOLD OR BLACK
WITH TRACER
NOTE: When parallel wire (SPT-I & SPT-2) is used, the tracer wire
is square shaped or ridged and the less tracer wire is round in
shape or smooth (seen best when viewed from wire end.)
STEP 3: Take your xture wire(s) from group A and place evenly
against the black wire from the outlet box. Do NOT twist wires
together before using wire connectors.
STEP 4: Fit a wire connector over the wires and screw the
connector clockwise until you feel rmness.
STEP 5: Try gently to pull the connector off the wires. If you can
pull the connector off, carefully re-do steps 3 and 4 as above, and
check again for a rm connection.

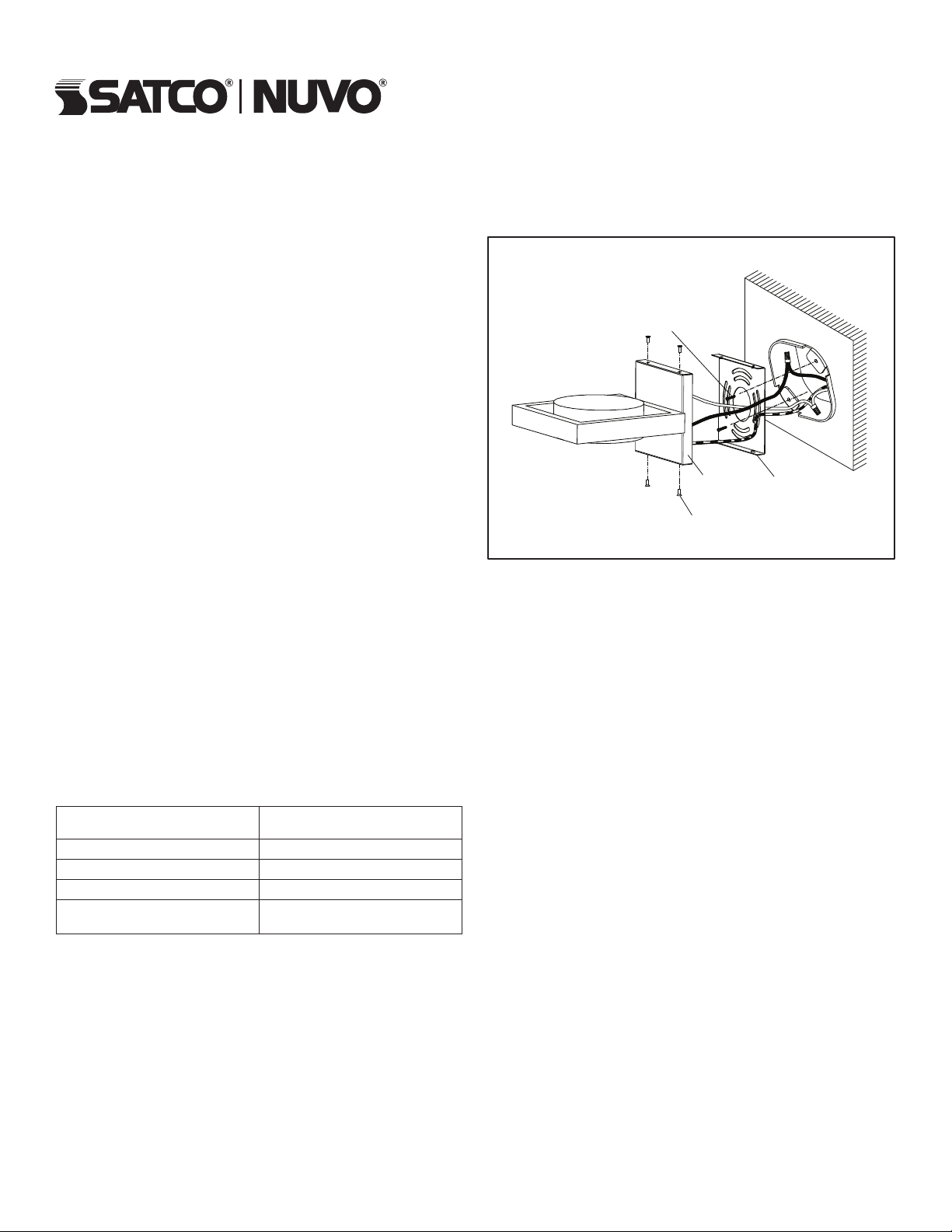

FIGURE
B
D
A
C
Line art shown may not exactly match the xture enclosed. However,
the installations do apply to this xture.
La ilustración puede no concordar exactamente con la pieza enviada.
Sin embargo, las instalaciones sí aplican para esta pieza.
Les images peuvent ne pas correspondre exactement au luminaire de la
boîte. Par contre, les directives d’installation s’appliquent au luminaire.
STEP 6: Connect the xture wire from group B to the white wire
from the outlet box in the same manner. Make sure no bare wires
can be seen outside wire connectors.
FINAL ASSEMBLY
STEP 1: After wires are connected, tuck them carefully inside
outlet box. Mount the front plate (D) over the back plate (A) and
then secure it with screws (C).
STEP 2: Install lamp (not supplied). Please do not exceed the
maximum capacity recommended on the socket.
CLEANING
To clean, wipe xture with a soft cloth. Clean glass with a mild
soap. Do not use abrasive materials such as scouring pads or
powders, steel wool or abrasive paper.
ORDERING PARTS
Keep this sheet for future reference, and in case you need to order
replacement parts. Be sure to use exact wording from illustration
when ordering parts.
© Copyright 2022 Satco Products, Inc. 4/22
Page 2
ESPAÑOL: INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD ARTÍCULO Nº: 62-992, 62-993, 62-994
POR SU PROPIA SEGURIDAD
ADVERTENCIA: ASEGÚRESE DE QUE SE HA DESCONECTADO
LA ELECTRICIDAD HACIA LOS ALAMBRES CON LOS QUE ESTÁ
TRABAJANDO; QUITE EL FUSIBLE O APAGUE EL CORTACIRCUITOS.
INFORMACIÓN GENERAL
No se necesitan herramientas especiales para instalar esta luminaria.
Asegúrese de seguir los pasos en el orden indicado. Bajo ninguna
circunstancia se debe colgar una luminaria de los cables eléctricos
de las casas, tampoco se deben instalar en cielos rasos con sistemas
de calefacción tipo radiante luminarias que usan cables externos para
conexión. Lea las instrucciones cuidadosamente. Si no sabe exactamente
cómo proceder, consulte con un electricista calicado.
NOTA: Un cableado apropiado es fundamental para el funcionamiento
seguro de esta luminaria.
CÓMO ENSAMBLAR LA LUMINARIA
Saque cuidadosamente la luminaria de la caja y compruebe que todas
las piezas estén presentes según se indica en la gura. Tenga cuidado de
no extraviar ninguno de los tornillos o piezas, ya que son necesarios para
instalar la luminaria.
IN S TALA CIÓ N
IMPORTANTE: No conecte la luminaria directamente a la caja de salida.
PASO 1: Sujetar la placa posterior (A) a la caja de salida con tornillos
de salida (B).
INSTRUCCIONES PARA PUESTA A TIERRA
PASO 1: Meta el tornillo verde para puesta a tierra en el agujero en la
barra para montaje que tiene dos hoyuelos en relieve. Conecte el cable
para puesta a tierra que viene de la luminaria (si se le suministra) al
tornillo verde para puesta a tierra, luego conéctelo al cable para puesta
a tierra que viene de la caja de salida (si no está asegurado a la caja de
salida) mediante un acoplador de cables (que no se suministra). Si no
se suministra el cable para puesta a tierra, conecte el cable para puesta
a tierra (si no está asegurado a la caja de salida) de la caja de salida al
tornillo verde para puesta a tierra y apriételo.
NUNCA CONECTE EL CABLE PARA PUESTA A TIERRA A LOS
CABLES DE ALIMENTACIÓN NEGROS O BLANCOS.
PASO 2: Anote los colores de los cables de su luminaria. Averigüe a qué
grupo corresponden los cables de su luminaria y conecte los cables de
acuerdo a las siguientes instrucciones:
NOTA: Cuando se usan cables en paralelo (SPT-I y SPT-2), el cable con
trazador es cuadrado o surcado y el cable que no tiene trazador es redondo
o liso (se observa mejor al verlos desde el extremo de los alambres).
GRUPO A: Conéctelos a los cables
negros de la casa
NEGRO BLANCO
* CABLES EN PARALELO
(redondos y lisos)
BLANCOS O GRISES CON TRAZADOR BLANCOS O GRISES SIN TRAZADOR
MARRÓN, DORADO O NEGRO
SIN TRAZADOR
GRUPO B: Conéctelos a los cables
blancos de la casa
* CABLES EN PARALELO
(cuadrados y surcados)
MARRÓN, DORADO O NEGRO
CON TRAZADOR
PASO 3: Tome los cables de su luminaria del grupo A y colóquelos
uniformemente contra el cable negro de la caja de salida. NO tuerza los
cables entre sí antes de utilizar un conector de cables.
PASO 4: Coloque un conector de cables sobre ellos y enrósquelo en el
sentido horario hasta sentir una resistencia rme.
PASO 5: Suavemente trate de separar el conector y los cables. Si le es
posible separar el conector, realice cuidadosamente de nuevo los pasos
3 y 4, y compruebe de nuevo que exista una conexión rme.
PASO 6: De la misma manera conecte el cable de una luminaria del grupo
B al cable blanco de la caja de salida. Asegúrese de que no sean visibles
cables pelados afuera de los conectores.
ENSAMBLAJE FINAL
PASO 1: Luego de conectar los cables, métalos con cuidado en la caja de
salida. Monte la placa frontal (D) sobre la placa posterior (A) y luego fíjela
con tornillos (C).
PASO 2: Instale la lámpara (no suministrada). Por favor no exceda la
capacidad máxima recomendada del conector hembra.
LIMPIEZA
Para limpiarla, pase un paño suave por la luminaria. Limpie el vidrio con
jabón suave. No use materiales abrasivos como estropajos o polvo para
fregar, lana de acero o papel de lija.
CÓMO ORDENAR PIEZAS
Guarde esta hoja para usarla en el futuro o en caso que necesite ordenar
piezas de repuesto. Al ordenar piezas asegúrese de utilizar las palabras
exactas que aparecen en las guras.
FRANCAIS: INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ ARTICLE N°: 62-992, 62-993, 62-994
POUR VOTRE SÉCURITÉ
AVERTISSEMENT: ASSUREZ-VOUS D’AVOIR MIS HORS TENSION LES
FILS SUR LESQUELS VOUS TRAVAILLEZ; VOUS POUVEZ SOIT RETIRER
LE FUSIBLE OU DÉSARMER LE DISJONCTEUR.
GÉNÉRALITÉS
Vous n’avez pas besoin d’outils particuliers pour installer ce luminaire.
Assurez-vous de suivre les étapes selon l’ordre indiqué. En aucun cas,
un luminaire ne doit être suspendu par un l électrique résidentiel, ni
un luminaire à suspension ne doit être xé à un plafond comportant un
système de chauffage par rayonnement. Lisez bien les instructions. Si
vous êtes incertain de la façon de procéder, consultez un électricien
professionnel.
REMARQUE: Un câblage réglementaire est essentiel pour un
fonctionnement sécuritaire de ce luminaire.
ENSEMBLE DE LUMINAIRE
Retirez soigneusement le luminaire de la boîte de carton, puis vériez si
toutes les pièces correspondant à l’illustration sont comprises. Faites
attention de ne pas égarer une vis ou une pièce requise pour l’installation
de ce luminaire.
IN S TALL ATIO N
IM PORTANT: Ne xez pas le luminaire directement à la boîte à prises.
ÉTAPE 1: Fixer la plaque arrière (A) au boîtier de sortie à l’aide des vis de
sortie (B).
INSTRUCTIONS DE MISE À LA TERRE
ÉTA PE 1: Insérez la vis verte de mise à la terre dans le trou à deux
encoches en relief situé dans la barre de suspension. Enroulez le l de
mise à la terre du luminaire (s’il est fourni) autour de la vis verte de mise à
la terre de la boîte à prises (s’il n’est pas xé à la boîte à prises) au moyen
d’un connecteur de l (non fourni). Si le l de mise à la terre du luminaire
n’est pas fourni, enroulez le l de mise à la terre (s’il n’est pas xé à la boîte
à prises) autour de la vise verte de mise à la terre, puis serrez-la.
NE CONNECTEZ JAMAIS LE FIL DE MISE À LA TERRE AU FIL
D’ALIMENTATION NOIR OU BLANC.
ÉTA PE 2 : Notez la couleur du ou des l(s) de votre luminaire. Déterminez
dans quel groupe le ou les l(s) de votre luminaire se trouve(nt), puis
connectez le(s) l(s) selon les directives gurant ci-après:
REMARQUE: Lorsque l’on utilise un l parallèle (SPT-I et SPT-2), le l avec
détecteur est côtelé ou de forme carrée, tandis que le l sans détecteur est
lisse ou de forme ronde (mieux vu à l’extrémité du l.)
GROUPE A:
Connectez au l noir résidentiel
NOIR BLANC
* FIL PARALLÈLE (rond et lisse) * FIL PARALLÈLE (carré et côtelé)
BLANC OU GRIS AVEC DÉTECTEUR BLANC OU GRIS SANS DÉTECTEUR
BRUN DORÉ OU NOIR SANS
DÉTECTEUR
GROUPE B:
Connectez au l blanc résidentiel
BRUN DORÉ OU NOIR AVEC
DÉTECTEUR
ÉTAPE 3: Prenez le(s) l(s) de votre luminaire du groupe A, puis placez-le(s)
uniformément contre le l noir provenant de la boîte à prises. Ne torsadez
PAS les ls avant d’utiliser des connecteurs de ls.
ÉTA PE 4: Posez des connecteurs sur les ls, puis vissez-les dans le sens
horaire jusqu’à ce que vous sentiez une résistance.
ÉTAPE 5: Essayez de retirer en douceur les connecteurs des ls. Si vous
pouvez retirer le connecteur, refaites soigneusement les étapes 3 et 4
précédentes, puis vériez de nouveau si la connexion est solide.
ÉTA PE 6: Connectez le l de luminaire du groupe B au l blanc de la boîte
à prises en procédant de la même façon. Assurez-vous que l’on ne peut
voir aucun l nu à l’extérieur des connecteurs de ls.
ASSEMBLAGE FINAL
ÉTAPE 1: Une fois les ls connectés, rentrez-les soigneusement dans la
boîte à prises. Monter la plaque avant (D) sur la plaque arrière (A) et la xer
avec des vis (C).
ÉTAPE 2: Installez la lampe (non fournie). N’excédez pas la capacité
maximale recommandée indiquée sur la douille.
NETTOYAGE
Pour nettoyer le luminaire, utilisez un chiffon doux. Nettoyez le verre au
savon doux. N’utilisez pas de produits abrasifs comme des tampons à
récurer ou des poudres à récurer, de la laine d’acier ou du papier abrasif.
COMMANDE DE PIÈCES
Conservez ces instructions pour une consultation ultérieure et au cas où
vous auriez à commander des pièces de rechange. Assurez-vous d’utiliser
les lettres exactes gurant dans l’illustration au moment de commander
des pièces.
Loading...
