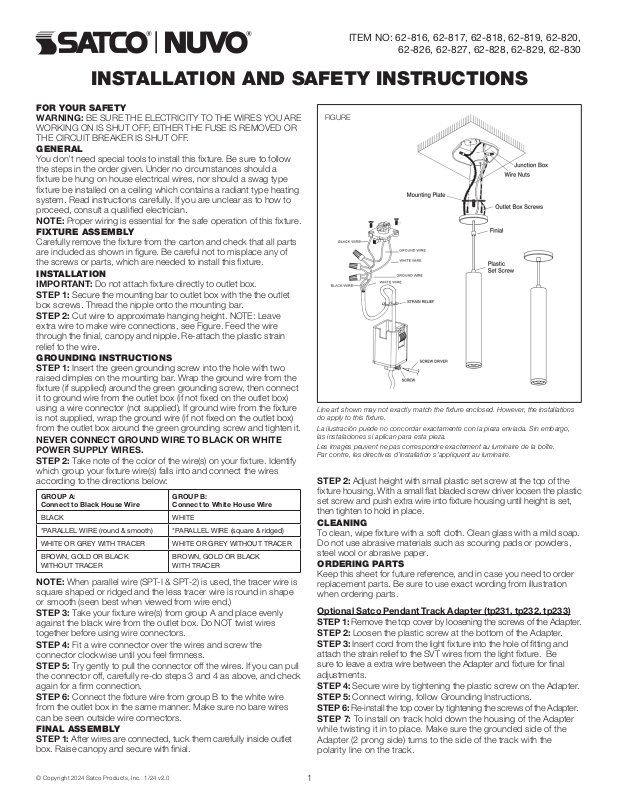

Nuvo 62-819 User Guide

ITEM NO: 62-816, 62-817, 62-818, 62-819, 62-820,

62-826, 62-827, 62-828, 62-829, 62-830

INSTALLATION AND SAFETY INSTRUCTIONS

FOR YOUR SAFETY

WARNING: BE SURE THE ELECTRICITY TO THE WIRES YOU ARE
WORKING ON IS SHUT OFF; EITHER THE FUSE IS REMOVED OR
THE CIRCUIT BREAKER IS SHUT OFF.

GENERAL

You don’t need special tools to install this xture. Be sure to follow
the steps in the order given. Under no circumstances should a
xture be hung on house electrical wires, nor should a swag type
xture be installed on a ceiling which contains a radiant type heating
system. Read instructions carefully. If you are unclear as to how to
proceed, consult a qualied electrician.

NOTE: Proper wiring is essential for the safe operation of this xture.

FIXTURE ASSEMBLY

Carefully remove the xture from the carton and check that all parts
are included as shown in gure. Be careful not to misplace any of
the screws or parts, which are needed to install this xture.

INSTALLATION

IMPORTANT: Do not attach xture directly to outlet box.
STEP 1: Secure the mounting bar to outlet box with the the outlet

box screws. Thread the nipple onto the mounting bar.
STEP 2: Cut wire to approximate hanging height. NOTE: Leave

extra wire to make wire connections, see Figure. Feed the wire
through the nial, canopy and nipple. Re-attach the plastic strain
relief to the wire.

GROUNDING INSTRUCTIONS

STEP 1: Insert the green grounding screw into the hole with two
raised dimples on the mounting bar. Wrap the ground wire from the
xture (if supplied) around the green grounding screw, then connect
it to ground wire from the outlet box (if not xed on the outlet box)
using a wire connector (not supplied). If ground wire from the xture
is not supplied, wrap the ground wire (if not xed on the outlet box)
from the outlet box around the green grounding screw and tighten it.

NEVER CONNECT GROUND WIRE TO BLACK OR WHITE
POWER SUPPLY WIRES.

STEP 2: Take note of the color of the wire(s) on your xture. Identify

which group your xture wire(s) falls into and connect the wires
according to the directions below:

GROUP A:
Connect to Black House Wire

BLACK WHITE

* PARALLEL WIRE (round & smooth) * PARALLEL WIRE (square & ridged)

WHITE OR GREY WITH TRACER WHITE OR GREY WITHOUT TRACER

BROWN, GOLD OR BLACK
WITHOUT TRACER

GROUP B:
Connect to White House Wire

BROWN, GOLD OR BLACK
WITH TRACER

NOTE: When parallel wire (SPT-I & SPT-2) is used, the tracer wire is
square shaped or ridged and the less tracer wire is round in shape
or smooth (seen best when viewed from wire end.)

STEP 3: Take your xture wire(s) from group A and place evenly
against the black wire from the outlet box. Do NOT twist wires
together before using wire connectors.

STEP 4: Fit a wire connector over the wires and screw the
connector clockwise until you feel rmness.

STEP 5: Try gently to pull the connector off the wires. If you can pull
the connector off, carefully re-do steps 3 and 4 as above, and check
again for a rm connection.

STEP 6: Connect the xture wire from group B to the white wire
from the outlet box in the same manner. Make sure no bare wires
can be seen outside wire connectors.

FINAL ASSEMBLY

STEP 1: After wires are connected, tuck them carefully inside outlet
box. Raise canopy and secure with nial.

FIGURE

Line art shown may not exactly match the xture enclosed. However, the installations
do apply to this xture.

La ilustración puede no concordar exactamente con la pieza enviada. Sin embargo,
las instalaciones sí aplican para esta pieza.

Les images peuvent ne pas correspondre exactement au luminaire de la boîte.
Par contre, les directives d’installation s’appliquent au luminaire.

STEP 2: Adjust height with small plastic set screw at the top of the
xture housing. With a small at bladed screw driver loosen the plastic
set screw and push extra wire into xture housing until height is set,
then tighten to hold in place.

CLEANING

To clean, wipe xture with a soft cloth. Clean glass with a mild soap.
Do not use abrasive materials such as scouring pads or powders,
steel wool or abrasive paper.

ORDERING PARTS

Keep this sheet for future reference, and in case you need to order
replacement parts. Be sure to use exact wording from illustration
when ordering parts.

Optional Satco Pendant Track Adapter (tp231, tp232, tp233)
STEP 1: Remove the top cover by loosening the screws of the Adapter.
STEP 2: Loosen the plastic screw at the bottom of the Adapter.
STEP 3: Insert cord from the light xture into the hole of tting and

attach the strain relief to the SVT wires from the light xture. Be
sure to leave a extra wire between the Adapter and xture for nal
adjustments.

STEP 4: Secure wire by tightening the plastic screw on the Adapter.
STEP 5: Connect wiring, follow Grounding Instructions.
STEP 6: Re-install the top cover by tightening the screws of the Adapter.
STEP 7: To install on track hold down the housing of the Adapter

while twisting it in to place. Make sure the grounded side of the
Adapter (2 prong side) turns to the side of the track with the
polarity line on the track.

© Copyright 2024 Satco Products, Inc. 1/24 v2.0

1

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

ARTÍCULO Nº: 62-816, 62-817, 62-818, 62-819, 62-820,

62-826, 62-827, 62-828, 62-829, 62-830

POR SU PROPIA SEGURIDAD

ADVERTENCIA: ASEGÚRESE DE QUE SE HA DESCONECTADO
LA ELECTRICIDAD HACIA LOS ALAMBRES CON LOS QUE
ESTÁ TRABAJANDO; QUITE EL FUSIBLE O APAGUE EL
CORTACIRCUITOS.

INFORMACIÓN GENERAL

No se necesitan herramientas especiales para instalar esta
luminaria. Asegúrese de seguir los pasos en el orden indicado.
Bajo ninguna circunstancia se debe colgar una luminaria de los
cables eléctricos de las casas, tampoco se deben instalar en
cielos rasos con sistemas de calefacción tipo radiante luminarias
que usan cables externos para conexión. Lea las instrucciones
cuidadosamente. Si no sabe exactamente cómo proceder, consulte
con un electricista calicado.

NOTA: Un cableado apropiado es fundamental para el
funcionamiento seguro de esta luminaria.

CÓMO ENSAMBLAR LA LUMINARIA

Saque cuidadosamente la luminaria de la caja y compruebe que
todas las piezas estén presentes según se indica en la gura. Tenga
cuidado de no extraviar ninguno de los tornillos o piezas, ya que
son necesarios para instalar la luminaria.

INSTALACIÓN

IMPORTANTE: No conecte la luminaria directamente a la caja
de salida.

PASO 1: Asegure la barra para montaje a la caja de salida con
los tornillos de la caja de salida. Enrosque la boquilla en la barra
de montaje.

PASO 2: Corte el cable a la altura aproximada de colgado.
NOTA: Deje una longitud de cable adicional para hacer las
conexiones, consulte la Figura. Pase el cable por el remate, la
montura y la boquilla. Instale nuevamente el aliviador de tensión
plástico en el cable.

INSTRUCCIONES PARA PUESTA A TIERRA

PASO 1: Meta el tornillo verde para puesta a tierra en el agujero en
la barra para montaje que tiene dos hoyuelos en relieve. Conecte
el cable para puesta a tierra que viene de la luminaria (si se le
suministra) al tornillo verde para puesta a tierra, luego conéctelo al
cable para puesta a tierra que viene de la caja de salida (si no está
asegurado a la caja de salida) mediante un acoplador de cables
(que no se suministra). Si no se suministra el cable para puesta a
tierra, conecte el cable para puesta a tierra (si no está asegurado a
la caja de salida) de la caja de salida al tornillo verde para puesta a
tierra y apriételo.

NUNCA CONECTE EL CABLE PARA PUESTA A TIERRA A
LOS CABLES DE ALIMENTACIÓN NEGROS O BLANCOS.

PASO 2: Anote los colores de los cables de su luminaria. Averigüe

a qué grupo corresponden los cables de su luminaria y conecte los
cables de acuerdo a las siguientes instrucciones:

NOTA: Cuando se usan cables en paralelo (SPT-I y SPT-2), el
cable con trazador es cuadrado o surcado y el cable que no tiene
trazador es redondo o liso (se observa mejor al verlos desde el
extremo de los alambres).

GRUPO A: Conéctelos a los cables
negros de la casa

NEGRO BLANCO

* CABLES EN PARALELO

(redondos y lisos)

BLANCOS O GRISES CON TRAZADOR BLANCOS O GRISES SIN TRAZADOR

MARRÓN, DORADO O NEGRO
SIN TRAZADOR

GRUPO B: Conéctelos a los cables
blancos de la casa

* CABLES EN PARALELO

(cuadrados y surcados)

MARRÓN, DORADO O NEGRO
CON TRAZADOR

PASO 3: Tome los cables de su luminaria del grupo A y colóquelos
uniformemente contra el cable negro de la caja de salida. NO tuerza
los cables entre sí antes de utilizar un conector de cables.

PASO 4: Coloque un conector de cables sobre ellos y enrósquelo
en el sentido
horario hasta sentir una resistencia rme.

PASO 5: Suavemente trate de separar el conector y los cables.
Si le es posible separar el conector, realice cuidadosamente de
nuevo los pasos 3 y 4, y compruebe de nuevo que exista una
conexión rme.

PASO 6: De la misma manera conecte el cable de una luminaria
del grupo B al cable blanco de la caja de salida. Asegúrese de que
no sean visibles cables pelados afuera de los conectores.

ENSAMBLAJE FINAL

PASO 1: Luego de conectar los cables, métalos con cuidado en
la caja de salida. Levante la montura y je con el remate.

PASO 2: Ajuste la altura con el pequeño tornillo plástico de jación
en la parte superior de la carcasa. Utilice un pequeño destornillador
de punta plana para aojar el tornillo plástico de jación y empuje
el cable adicional en la carcasa hasta alcanzar la altura deseada,
luego ajuste para mantenerlo jo en su lugar.

LIMPIEZA

Para limpiarla, pase un paño suave por la luminaria. Limpie el vidrio
con jabón suave. No use materiales abrasivos como estropajos o
polvo para fregar, lana de acero o papel de lija.

CÓMO ORDENAR PIEZAS

Guarde esta hoja para usarla en el futuro o en caso que necesite
ordenar piezas de repuesto. Al ordenar piezas asegúrese de utilizar
las palabras exactas que aparecen en las guras.

Adaptador guía opcional para colgante Satco
(tp231, tp232, tp233)

PASO 1: Aoje los tornillos del adaptador para quitar la cubierta

superior.

PASO 2: Aoje el tornillo plástico en la parte inferior del adaptador.
PASO 3: Coloque el cable proveniente del artefacto luminoso en el

oricio del accesorio y je el aliviador de tensión a los cables SVT
provenientes del artefacto luminoso. Asegúrese de que haya una
longitud de cable adicional entre el adaptador y el artefacto para
realizar las modicaciones nales.

PASO 4: Ajuste el tornillo plástico en el adaptador para asegurar el
cable.

PASO 5: Conecte los cables y respete las instrucciones de
conexión a tierra.

PASO 6: Ajuste los tornillos del adaptador para instalar nuevamente
la cubierta superior.

PASO 7: Si desea instalar la guía, mantenga presionada la carcasa
del adaptador mientras enrosca la guía en su lugar. Asegúrese de
que el lado que está conectado a tierra del adaptador (el lado con
2 dientes) gire hacia el lado de la guía con la línea de polaridad en
la guía.

2

FRANCAIS

INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

ARTICLE N°: 62-816, 62-817, 62-818, 62-819, 62-820,

62-826, 62-827, 62-828, 62-829, 62-830

POUR VOTRE SÉCURITÉ

AVERTISSEMENT: ASSUREZ-VOUS D’AVOIR MIS HORS
TENSION LES FILS SUR LESQUELS VOUS TRAVAILLEZ;
VOUS POUVEZ SOIT RETIRER LE FUSIBLE OU DÉSARMER
LE DISJONCTEUR.

GÉNÉRALITÉS

Vous n’avez pas besoin d’outils particuliers pour installer ce
luminaire. Assurez-vous de suivre les étapes selon l’ordre indiqué.
En aucun cas, un luminaire ne doit être suspendu par un l
électrique résidentiel, ni un luminaire à suspension ne doit être xé à
un plafond comportant un système de chauffage par rayonnement.
Lisez bien les instructions. Si vous êtes incertain de la façon de
procéder, consultez un électricien professionnel.

REMARQUE: Un câblage réglementaire est essentiel pour un
fonctionnement sécuritaire de ce luminaire.

ENSEMBLE DE LUMINAIRE

Retirez soigneusement le luminaire de la boîte de carton, puis
vériez si toutes les pièces correspondant à l’illustration sont
comprises. Faites attention de ne pas égarer une vis ou une pièce
requise pour l’installation de ce luminaire.

INSTALLATION

IMPORTANT: Ne xez pas le luminaire directement à la boîte à
prises.

ÉTAPE 1: Fixez la barre de suspension à la boîte de sortie
électrique à l’aide des vis de la boîte. Engagez le raccord leté sur
la barre de suspension.

ÉTAPE 2: Coupez le l à la hauteur de suspension approximative
voulue. REMARQUE: Laissez une longueur de l excédentaire pour
permettre de faire les connexions; voir la gure. Engagez le l à
travers le faîteau, la monture et le raccord leté. Fixez de nouveau
au l la bride réductrice de tension en plastique.

INSTRUCTIONS DE MISE À LA TERRE

ÉTAPE 1: Insérez la vis verte de mise à la terre dans le trou à deux
encoches en relief situé dans la barre de suspension. Enroulez le l
de mise à la terre du luminaire (s’il est fourni) autour de la vis verte
de mise à la terre de la boîte à prises (s’il n’est pas xé à la boîte à
prises) au moyen d’un connecteur de l (non fourni). Si le l de mise
à la terre du luminaire n’est pas fourni, enroulez le l de mise à la
terre (s’il n’est pas xé à la boîte à prises) autour de la vise verte de
mise à la terre, puis serrez-la.

NE CONNECTEZ JAMAIS LE FIL DE MISE À LA TERRE AU
FIL D’ALIMENTATION NOIR OU BLANC.

ÉTAPE 2: Notez la couleur du ou des l(s) de votre luminaire.

Déterminez dans quel groupe le ou les l(s) de votre luminaire se
trouve(nt), puis connectez le(s) l(s) selon les directives gurant
ci-après:

REMARQUE: Lorsque l’on utilise un l parallèle (SPT-I et SPT-2),
le l avec détecteur est côtelé ou de forme carrée, tandis que le l
sans détecteur est lisse ou de forme ronde (mieux vu à l’extrémité
du l.)

GROUPE A:
Connectez au l noir résidentiel

NOIR BLANC

* FIL PARALLÈLE (rond et lisse) * FIL PARALLÈLE (carré et côtelé)

BLANC OU GRIS AVEC DÉTECTEUR BLANC OU GRIS SANS DÉTECTEUR

BRUN DORÉ OU NOIR SANS
DÉTECTEUR

GROUPE B:
Connectez au l blanc résidentiel

BRUN DORÉ OU NOIR AVEC
DÉTECTEUR

ÉTAPE 4: Posez des connecteurs sur les ls, puis vissez-les dans
le sens horaire jusqu’à ce que vous sentiez une résistance.

ÉTAPE 5: Essayez de retirer en douceur les connecteurs des ls.
Si vous pouvez retirer le connecteur, refaites soigneusement les
étapes 3 et 4 précédentes, puis vériez de nouveau si la connexion
est solide.

ÉTAPE 6: Connectez le l de luminaire du groupe B au l blanc de
la boîte à prises en procédant de la même façon. Assurez-vous que
l’on ne peut voir aucun l nu à l’extérieur des connecteurs de ls.

ASSEMBLAGE FINAL

ÉTAPE 1: Une fois les ls connectés, rentrez-les soigneusement
dans la boîte de sortie électrique. Soulevez la monture, puis xez-la
avec le faîteau.

ÉTAPE 2: Ajustez la hauteur de l’installation à l’aide de la petite
vis de réglage en plastique de la partie supérieure du boîtier du
luminaire. Au moyen d’un petit tournevis à lame plate, desserrez la
vis de réglage, poussez le l excédentaire à l’intérieur du boîtier, puis
resserrez la vis pour maintenir l’installation en place.

NETTOYAGE

Pour nettoyer le luminaire, utilisez un chiffon doux. Nettoyez le verre
au savon doux. N’utilisez pas de produits abrasifs comme des
tampons à récurer ou des poudres à récurer, de la laine d’acier ou
du papier abrasif.

COMMANDE DE PIÈCES

Conservez ces instructions pour une consultation ultérieure et au
cas où vous auriez à commander des pièces de rechange. Assurez­vous d’utiliser les lettres exactes gurant dans l’illustration au
moment de commander des pièces.

Adaptateur de rail pour installation suspendue en option
de Satco (tp231, tp232, tp233)

ÉTAPE 1: Retirez le couvercle supérieur en desserrant les vis de

l’adaptateur.

ÉTAPE 2: Desserrez la vis en plastique au bas de l’adaptateur.
ÉTAPE 3: Insérez le cordon du luminaire dans le trou du raccord,

et xez la bride réductrice de tension aux ls de type SVT provenant
du luminaire. Ne manquez pas de laisser un excédent de l entre
adaptateur et luminaire pour permettre les ajustements dénitifs.

ÉTAPE 4: Fixez le l en serrant la vis en plastique sur l’adaptateur.
ÉTAPE 5: Connectez le câblage; suivez les directives de mise à

la terre.
ÉTAPE 6: Réinstallez le couvercle supérieur en serrant les vis

de l’adaptateur.
ÉTAPE 7: Pour l’installation sur le rail, maintenez le boîtier de

l’adaptateur tout en le tournant pour le mettre en place. Assurez­vous que le côté mis à la terre de l’adaptateur (côté à 2 broches)
est tourné vers le côté du rail avec la ligne de polarité marquée
sur celui-ci.

ÉTAPE 3: Prenez le(s) l(s) de votre luminaire du groupe A, puis
placez-le(s) uniformément contre le l noir provenant de la boîte à
prises. Ne torsadez PAS les ls avant d’utiliser des connecteurs
de ls.

3
