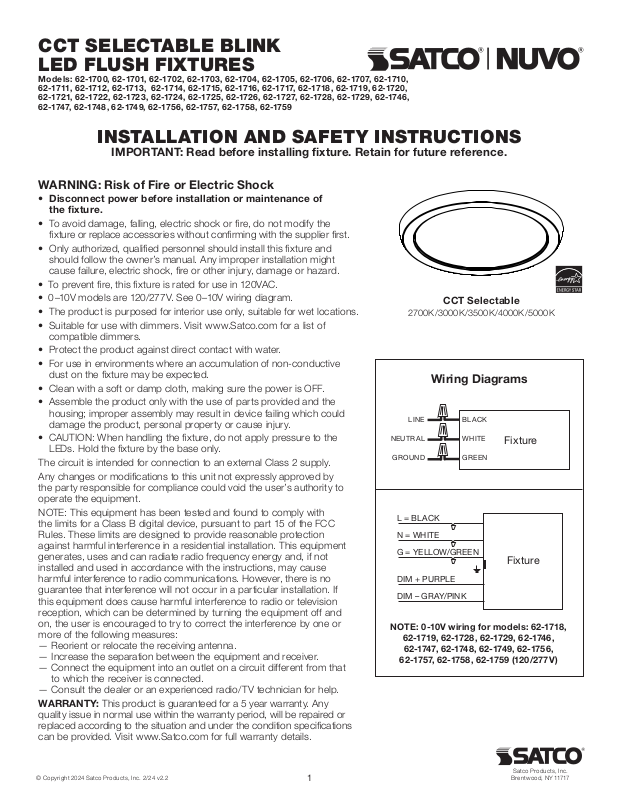

Nuvo 62-1756 User Guide

Page 1

CCT SELECTABLE BLINK LED FLUSH FIXTURES

Models: 62-1700, 62-1701, 62-1702, 62-1703, 62-1704, 62-1705, 62-1706, 62-1707, 62-1710, 62-1711, 62-1712, 62-1713, 62-1714, 62-1715, 62-1716, 62-1717, 62-1718, 62-1719, 62-172 0, 62-1721, 62-1722, 62-1723, 62-1724, 62-1725, 62-1726, 62-1727, 62-1728, 62-1729, 62-1746, 62-1747, 62-1748 , 62-174 9, 62-175 6 , 62-1757, 62-1758, 62-1759

INSTALLATION AND SAFETY INSTRUCTIONS

IMPORTANT: Read before installing xture. Retain for future reference.

WARNING: Risk of Fire or Electric Shock

• Disconnect power before installation or maintenance of the xture.

• To avoid damage, falling, electric shock or re, do not modify the xture or replace accessories without conrming with the supplier rst.

• Only authorized, qualied personnel should install this xture and should follow the owner’s manual. Any improper installation might cause failure, electric shock, re or other injury, damage or hazard.

• To prevent re, this xture is rated for use in 120VAC.

• 0–10V models are 120/277V. See 0–10V wiring diagram.

• The product is purposed for interior use only, suitable for wet locations.

• Suitable for use with dimmers. Visit www.Satco.com for a list of compatible dimmers.

• Protect the product against direct contact with water.

• For use in environments where an accumulation of non-conductive dust on the xture may be expected.

• Clean with a soft or damp cloth, making sure the power is OFF.

• Assemble the product only with the use of parts provided and the housing; improper assembly may result in device failing which could damage the product, personal property or cause injury.

• CAUTION: When handling the xture, do not apply pressure to the LEDs. Hold the xture by the base only.

The circuit is intended for connection to an external Class 2 supply. Any changes or modications to this unit not expressly approved by

the party responsible for compliance could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: — Reorient or relocate the receiving antenna. — Increase the separation between the equipment and receiver. — Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

— Consult the dealer or an experienced radio/TV technician for help. WARRANTY: This product is guaranteed for a 5 year warranty. Any

quality issue in normal use within the warranty period, will be repaired or replaced according to the situation and under the condition specications can be provided. Visit www.Satco.com for full warranty details.

NEUTRAL

GROUND

L = BLACK

N = WHITE

G = YELLOW/GREEN

DIM + PURPLE

DIM – GR AY/PI NK

NOTE: 0-10V wiring for models: 62-1718,

62-1719, 6 2-1728, 62-172 9, 62-174 6,

62-1747, 62-1748, 62-1749, 62-1756,

62-1757, 62-1758, 6 2-175 9 (120/277V)

CCT Selectable

2700K/3000K/3500K/4000K/5000K

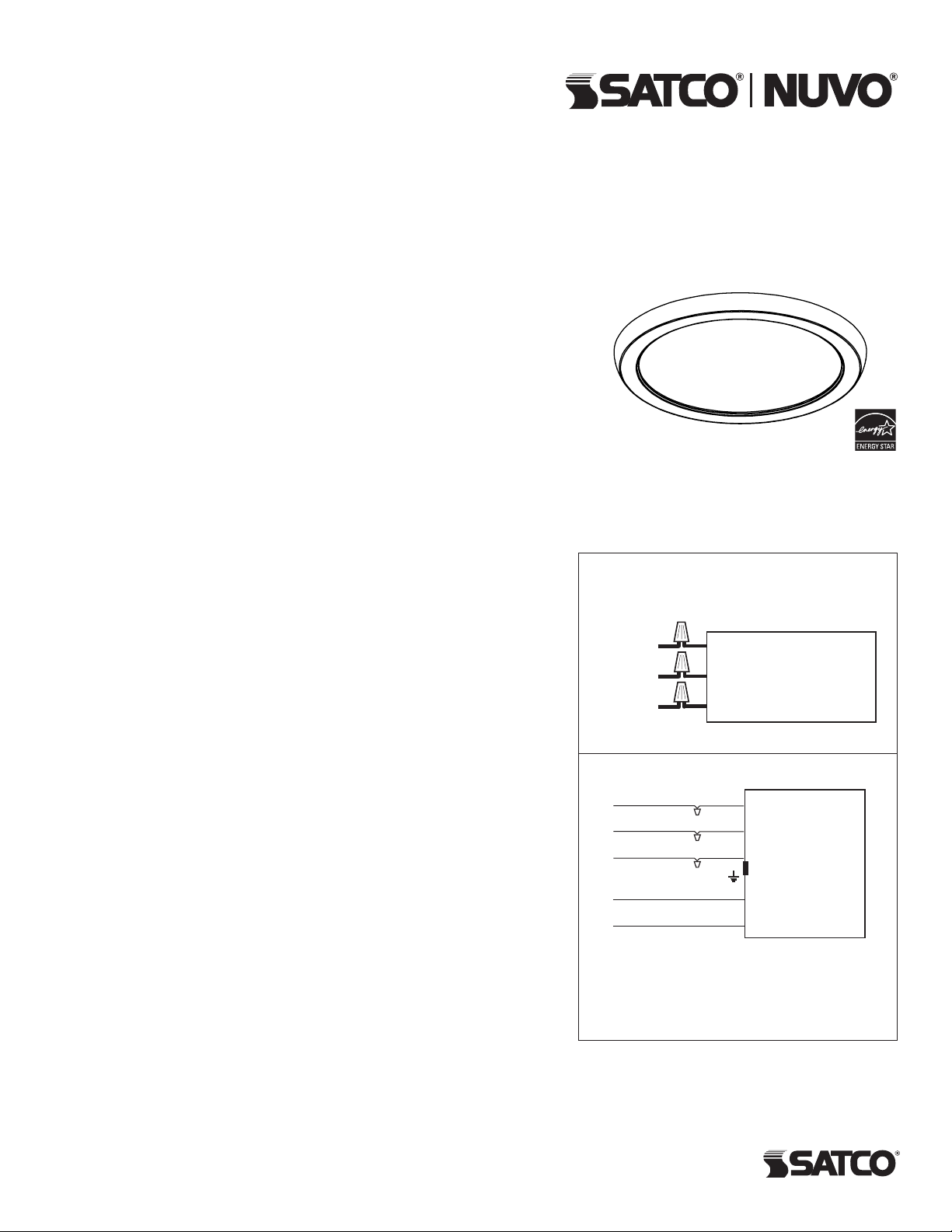

Wiring Diagrams

LINE

BLACK

WHITE

GREEN

Fixture

Satco Products, Inc.

Br ent wo od, NY 11717

Page 2

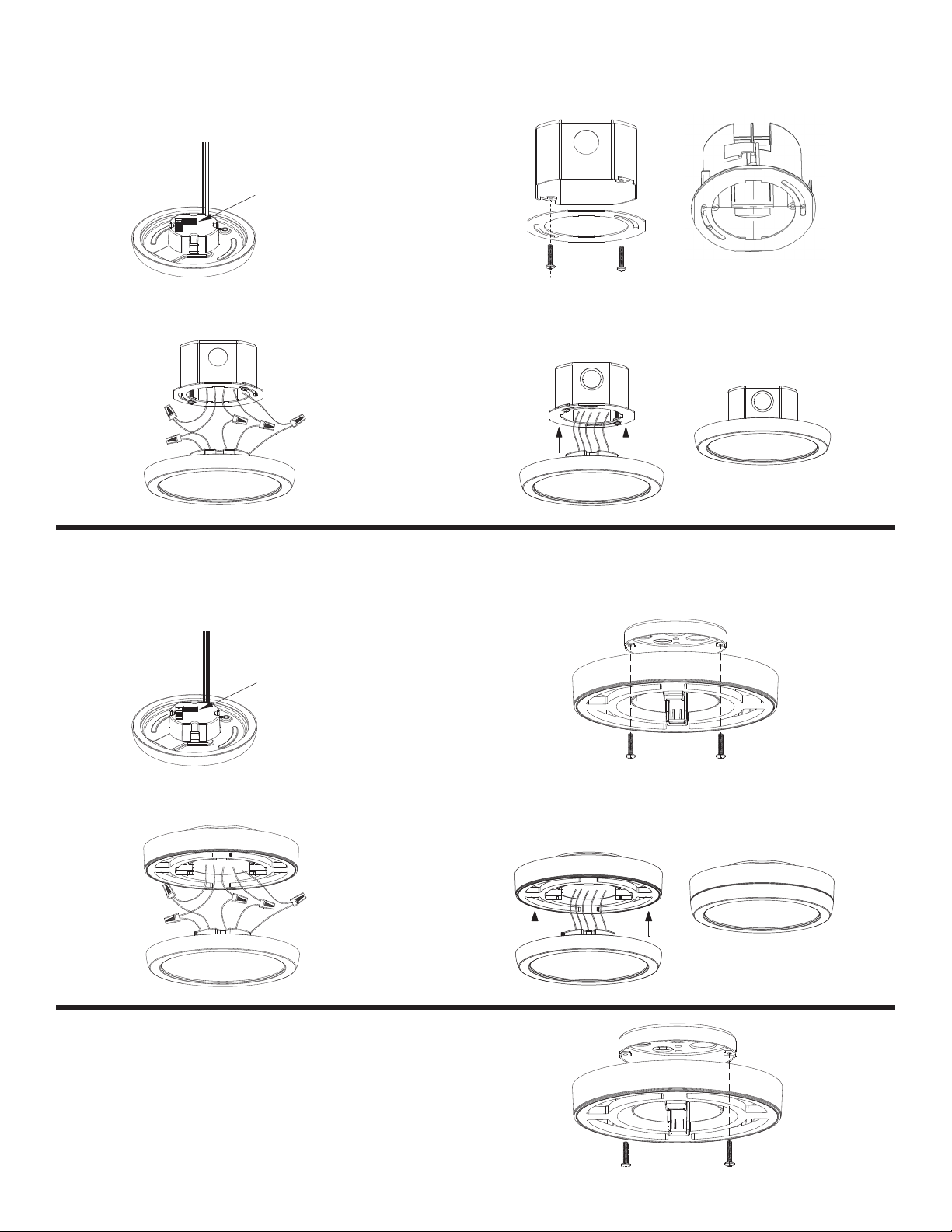

INSTALLATION – 4" Junction Box

STEP 1: Turn OFF power prior to installation. Before

installation, select your preferred CCT by moving the switch to either 2700K, 3000K, 3500K, 4000K or 5000K.

WARM WHITE (2700K) SOFT WHITE (3000K) NEUTRAL WHITE (3500K) BRIGHT WHITE (4000K) DAYLIGHT (5000K)

STEP 2: Screw the mounting plate on the junction box.

STEP 3: Connect the wires with wiring caps. See wiring

diagrams.

INSTALLATION – 3" Pancake Junction Box

STEP 1: Turn OFF power prior to installation. Before

installation, select your preferred CCT by moving the switch to either 2700K, 3000K, 3500K, 4000K or 5000K.

WARM WHITE (2700K) SOFT WHITE (3000K) NEUTRAL WHITE (3500K) BRIGHT WHITE (4000K) DAYLIGHT (5000K)

STEP 4: Align the clips with the mounting plate and push the xture up into junction box. Turn ON power. Installation is complete.

STEP 2: Screw the installation accessory on 3" pancake junction box.

STEP 3: Connect the wires with wiring caps. See wiring diagrams.

INSTALLATION – 4" Pancake Junction Box

STEP 1: Screw the installation accessory on 4" pancake

junction box. Complete installation by following STEPS 3 & 4 from 3” pancake diagrams (above).

STEP 4: Align the clips with the mounting plate and push the xture up into junction box. Turn ON power. Installation is complete.

Page 3

DISPOSITIVOS AL RAS LED BLINK

ESPAÑOL:

INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

Modelos: 62-1700 – 62-1707, 62-1710 – 62-1729,

62-1746 – 62-1749, 62-1756 – 62-1759

CON CCT SELECCIONABLE

IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura. ADVERTENCIA: Riesgo de Incendio o Descarga Eléctrica

• Desconecte la energía antes de la instalación o el mantenimiento del dispositivo.

• Para evitar daños, caídas, choques eléctricos o incendios, no modique la lámpara ni reemplace accesorios sin la conrmación previa del proveedor.

• Solo personal autorizado y calicado debe instalar esta luminaria y debe seguir el manual de propietario. Cualquier instalación inadecuada puede resultar en fallas, choques eléctricos, incendios u otros peligros, daños o lesiones.

• Para evitar incendios, esta instalación se evalúa para un circuito protegido, en el rango de 120V.

• Los modelos de 0–10 V son de 120/277V. Consulte el diagrama de cableado 0–10V.

• El producto está diseñado para uso en interiores únicamente, apto para lugares húmedos.

• Apto para utilizarse con atenuadores. Visite www.Satco.com para obtener una lista de atenuadores compatibles.

• Proteja el producto contra el contacto directo con el agua.

• Para uso en entornos donde puede esperarse una acumulación de polvo no conductor en la luminaria.

• Limpie con un paño suave o húmedo, asegurándose de que esté apagado.

• Ensamble el producto solo con el uso de las piezas provistas y la carcasa; Un montaje inadecuado puede resultar en una falla del dispositivo que podría dañar el producto, la propiedad personal o causar lesiones.

• PRECAUCIÓN: Al manipular el dispositivo, no aplique presión a los LED. Sostenga el dispositivo por la base solamente.

El circuito está diseñado para conectarse a una fuente de alimentación externa de Clase 2. Cualquier cambio o modicación que se realice a esta unidad sin la aprobación expresa de la parte responsable de

cumplimiento podría anular la autoridad del usuario para operar el equipo. NOTA: Se ha probado este equipo y se ha determinado que cumple con los límites establecidos para los dispositivos

digitales Clase B, conforme a la sección 15 de las normativas de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC) de Estados Unidos. Estos límites se han diseñado para proporcionar protección aceptable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala ni utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las radiocomunicaciones. Sin embargo, no se puede garantizar que no se producirán dichas interferencias en una instalación en particular. Si este equipo llegase a producir interferencias perjudiciales en la recepción de señales de radio o televisión, lo cual se puede comprobar apagando el equipo y volviéndolo a encender, se insta al usuario a intentar corregir la interferencia mediante una o más de las siguientes medidas:

— Cambie la orientación o la ubicación de la antena receptora. — Aumente la distancia entre el equipo y el receptor. — Conecte el equipo a un tomacorriente que se encuentre en un circuito diferente de aquel al cual está conectado

el receptor.

— Consulte con el distribuidor o un técnico especializado en radio o televisión para obtener ayuda. GARANTÍA: Este producto cuenta con una garantía de 5 años. Cualquier problema de calidad tras un uso normal dentro

del período de garantía se reparará o reemplazará de acuerdo con la situación y siempre que se pueda cumplir con las especicaciones. Visite www.Satco.com para obtener todos los detalles.

INSTALACIÓN – Caja de conexiones de 4" PASO 1: APAGUE la electricidad antes de la instalación. Antes de la instalación, seleccione su CCT preferido al mover

el interruptor ya sea a 2700K, 3000K, 3500K, 4000K o 5000K. PASO 2: Atornille la placa de montaje en la caja de conexiones. PASO 3: Conecte los cables con tapas de cableado. Consulte los diagramas de cableado. PASO 4: Alinee los sujetadores con la placa de montaje y empuje el dispositivo hacia arriba en la caja de conexiones.

CONECTE la electricidad. La instalación ha nalizado. INSTALACIÓN – Caja de conexiones circular de 3"

PASO 1: APAGUE la electricidad antes de la instalación. Antes de la instalación, seleccione su CCT preferido al mover el interruptor ya sea a 2700K, 3000K, 3500K, 4000K o 5000K.

PASO 2: Atornille el accesorio de instalación en la caja de conexiones circular de 3". PASO 3: Conecte los cables con tapas de cableado. Consulte los diagramas de cableado. PASO 4: Alinee los sujetadores con la placa de montaje y empuje el dispositivo hacia arriba en la caja de conexiones.

Conecte la electricidad. La instalación ha nalizado. INSTALACIÓN – Caja de conexiones circular de 4"

PASO 1: Atornille el accesorio de instalación en la caja de conexiones circular de 4". Complete la instalación siguiendo los PASOS 3 y 4 de los diagramas de la caja de conexiones circular de 3" (arriba).

Page 4

LUMINAIRES ENCASTRÉS À DEL AVEC TEMPÉRATURE

FRANCAIS:

INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

DE COULEUR APPARENTE SÉLECTIONNABLE

Modelos: 62-1700 – 62-1707, 62-1710 – 62-1729,

62-1746 – 62-1749, 62-1756 – 62-1759

IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence. AVERTISSEMENT: Risque d’Incendie ou Décharge Électrique

• Débranchez l’alimentation avant l’installation ou l’entretien du luminaire.

• Pour éviter dommages, chutes, décharges électriques ou incendies, ne modiez pas la lampe ou ne remplacez pas les accessoires sans conrmation préalable du fournisseur.

• Seul un personnel autorisé et qualié doit installer ce luminaire et il doit le faire conformément au manuel du propriétaire. Toute installation incorrecte peut occasionner pannes, décharges électriques, incendies ou autres blessures, dommages ou dangers.

• Pour prévenir les incendies, cette installation est évaluée pour un circuit protégé, dans la gamme de 120V.

• Les modèles de 0 à 10V sont de 120/277V. Consultez le schéma de câblage 0 à 10V.

• Le produit est destiné à un usage intérieur uniquement, adapté aux endroits humides.

• Protégez le produit contre le contact direct avec l’eau.

• L’accessoire électrique doit être installé par un électricien agréé.

• À utiliser là où on peut s’attendre à ce que de la poussière non conductrice s’accumule sur le luminaire.

• Convient aux gradateurs. Visitez le www.Satco.com pour consulter la liste des gradateurs compatibles.

• Assembler le produit uniquement à l’aide des pièces fournies et du boîtier; un assemblage incorrect peut entraîner une défaillance de l’appareil, ce qui pourrait endommager le produit, des biens personnels ou causer des blessures.

• ATTENTION: lors de la manipulation du luminaire, n’exercez pas de pression sur les LED. Tenez le luminaire uniquement par la base.

Le circuit est destiné à être branché sur une alimentation externe de Classe 2. Toute modication apportée à cet appareil qui n’est pas expressément approuvée par la partie responsable de la conformité

risquerait d’annuler l’autorisation de l’utilisateur à exploiter l’équipement. REMARQUE: Cet équipement a été testé et jugé conforme aux seuils établis pour un appareil numérique de Classe B,

conformément à la partie 15 des règles de la FCC. Ces seuils sont censés fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radioélectrique, et s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’une interférence ne se produira pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévisuelle, ce que l’on peut vérier en éteignant et en allumant l’appareil, l’utilisateur devrait tenter d’y remédier en appliquant une ou plusieurs des mesures suivantes:

– Réorienter ou déplacer l’antenne du récepteur. – Augmenter la distance entre l’équipement et le récepteur. – Brancher l’équipement sur une prise d’un circuit autre que celui sur lequel le récepteur est branché. – Consulter le distributeur ou un technicien en radio/télévision d’expérience pour obtenir de l’aide. GARANTIE: Ce produit est garanti pour une période de 5 ans. Tout défaut de qualité en usage normal durant la période de

garantie sera réparé ou remplacé selon le cas et sous la condition que les caractéristiques du produit peuvent être fournies. Visitez www.Satco.com pour plus de détails.

INSTALLATION – Boîte de jonction de 4 po

ÉTAPE 1: COUPEZ l’alimentation électrique avant l’installation. Avant l’installation, choisissez votre température de couleur apparente (TK) préférée en plaçant le commutateur à l’une des positions suivantes: 2700K, 3000K, 3500K, 4000K ou 5000K.

ÉTAPE 2: Vissez la plaque de montage sur la boîte de jonction. ÉTAPE 3: Reliez les ls aux capuchons de câblage. Consultez les schémas de câblage. ÉTAPE 4: Alignez les serre-câbles avec la plaque de montage et poussez le luminaire vers le haut dans la boîte de jonction.

Activez l’alimentation. L’installation est terminée.

INSTALLATION – Boîte de jonction octogonale de 3 po

ÉTAPE 2: Vissez l’accessoire d’installation sur la boîte de jonction octogonale de 3 po. ÉTAPE 3: Reliez les ls aux capuchons de câblage. Consultez les schémas de câblage. ÉTAPE 4: Alignez les serre-câbles avec la plaque de montage et poussez le luminaire vers le haut dans la boîte de jonction.

Activez l’alimentation. L’installation est terminée.

INSTALLATION – Boîte de jonction octogonale de 4 po

ÉTAPE 1: Vissez l’accessoire d’installation sur la boîte de jonction octogonale de 4 po. Terminez l’installation en suivant les ÉTAPES 3 et 4 des schémas de la boîte octogonale de 3 po (ci-dessus).
