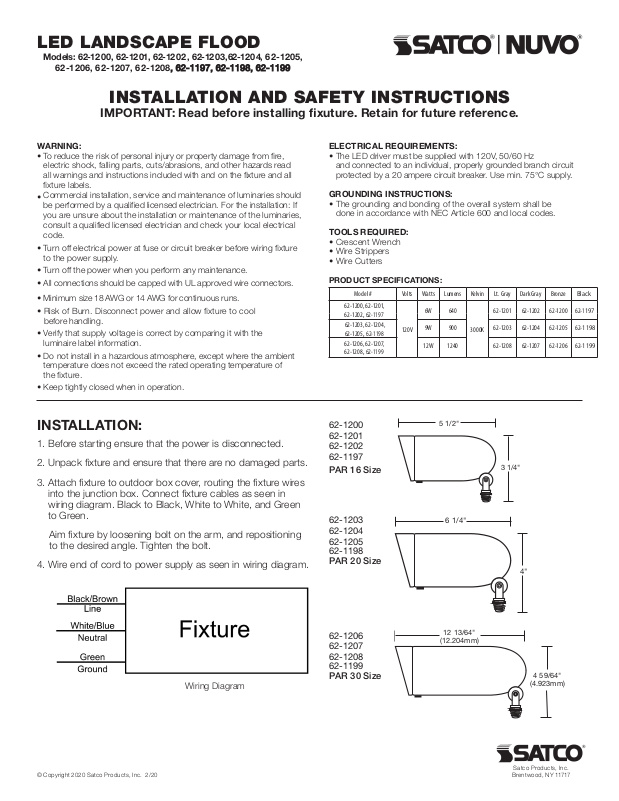

Page 1
LED LANDSCAPE FLOOD
6 1/4"
12 13/64"
(4.923mm)
Models: 62-1200, 62-1201, 62-1202, 62-1203,62-1204, 62-1205,
62-1206, 62-1207, 62-1208, 62-1197, 62-1198, 62-1199
INSTALLATION AND SAFETY INSTRUCTIONS
IMPORTANT: Read before installing xuture. Retain for future reference.
WARNING:
•
To reduce the risk of personal injury or property damage from re,
electric shock, falling parts, cuts/abrasions, and other hazards read
all warnings and instructions included with and on the xture and all
xture labels.
Commercial installation, service and maintenance of luminaries should
•
be performed by a qualified licensed electrician. For the installation: If
you are unsure about the installation or maintenance of the luminaries,
consult a qualified licensed electrician and check your local electrical
code.
• Turn off electrical power at fuse or circuit breaker before wiring xture
to the power supply.
• Turn off the power when you perform any maintenance.
• All connections should be capped with UL approved wire connectors.
• Minimum size 18 AWG or 14 AWG for continuous runs.
• Risk of Burn. Disconnect power and allow xture to cool
before handling.
• Verify that supply voltage is correct by comparing it with the
luminaire label information.
• Do not install in a hazardous atmosphere, except where the ambient
temperature does not exceed the rated operating temperature of
the xture.
• Keep tightly closed when in operation.
INSTALLATION:
1. Before starting ensure that the power is disconnected.
2. Unpack xture and ensure that there are no damaged parts.
3. Attach xture to outdoor box cover, routing the xture wires
into the junction box. Connect xture cables as seen in
wiring diagram. Black to Black, White to White, and Green
to Green.
Aim xture by loosening bolt on the arm, and repositioning
to the desired angle. Tighten the bolt.
4. Wire end of cord to power supply as seen in wiring diagram.
ELECTRICAL REQUIREMENTS:
• The LED driver must be supplied with 120V, 50/60 Hz
and connected to an individual, properly grounded branch circuit
protected by a 20 ampere circuit breaker. Use min. 75°C supply.
GROUNDING INSTRUCTIONS:
• The grounding and bonding of the overall system shall be
done in accordance with NEC Article 600 and local codes.
TOOLS REQUIRED:
• Crescent Wrench
• Wire Strippers
• Wire Cutters
PRODUCT SPECIFICATIONS:
Model # Volts Watts Lumens Kelvin Lt. Gray Dark Gray Bronze
62-1200, 62-1201,
62-1202,
62-1203, 62-1204,
62-1205,
62-1206, 62-1207,
62-1208,
62-1200
62-1197
62-1198
62-1199
6W 640
9W 900 62-1203 62-1204 62-1205
120V
12W 1240 62-1208 62-1207 62-1206
5 1/2"
62-1201 62-1202 62-1200
3000K
62-1201
62-1202
62-1197
PAR 16 Size
3 1/4"
62-1203
62-1204
62-1205
62-1198
PAR 20 Size
4"
B
lack
62-
1197
62-
1198
62-
1199
© Copyright 2020 Satco Produc ts, Inc. 2/20

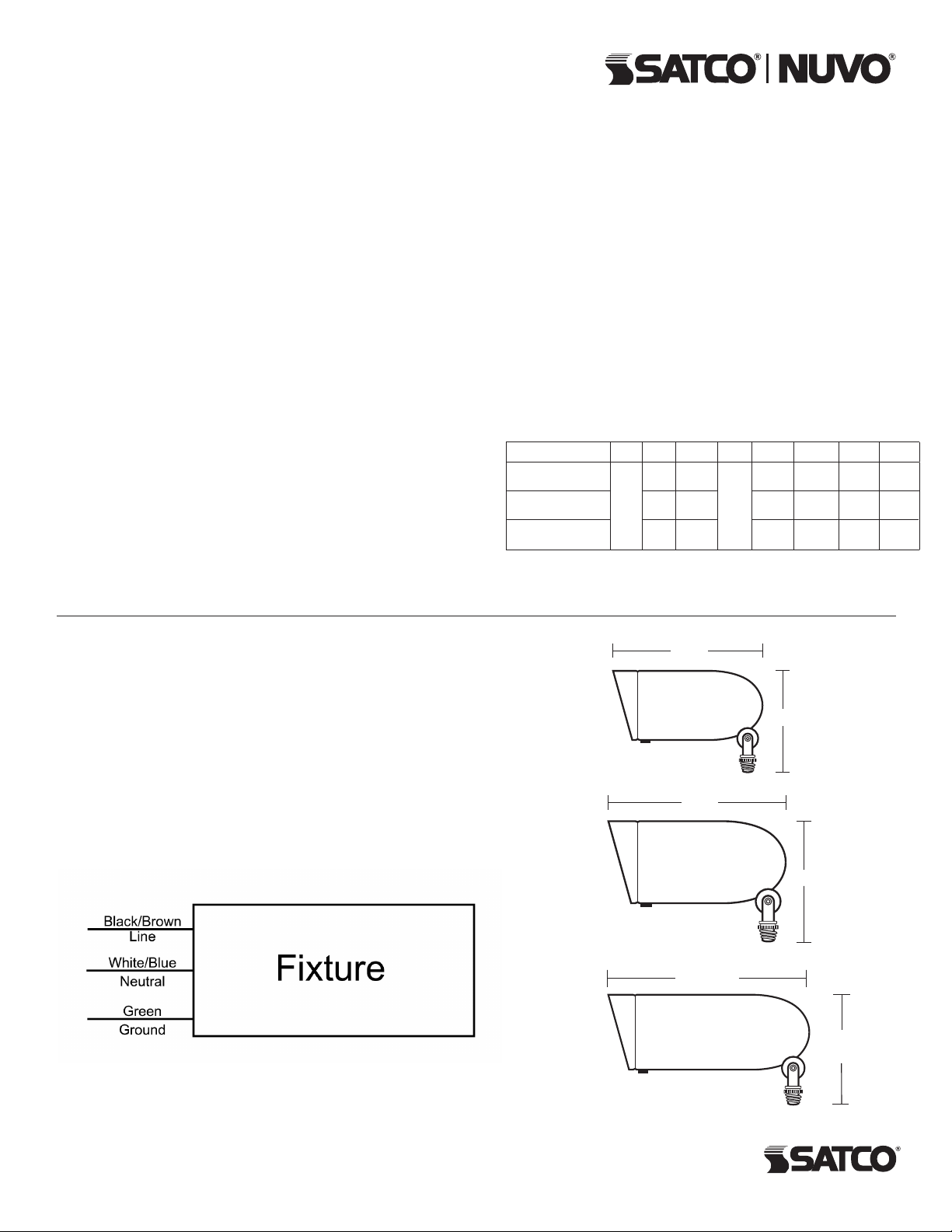

Wiring Diagram
62-1206
62-1207
62-1208
62-1199
PAR 30 Size
(12.204mm)
4 59/64"
Satco Products, Inc.
Br ent wo od, NY 11717
Page 2
ESPAÑOL:
INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD
IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura.
ADVERTENCIA
• Para reducir el riesgo de lesiones personales o daños a la propiedad a causa de incendio, descarga eléctrica, piezas que caen, cortes/abrasiones
y otros peligros, lea todas las advertencias e instrucciones incluidas con y en el accesorio y todas las etiquetas del accesorio.
• Un técnico certicado calicado debe realizar la instalación comercial, el servicio y el mantenimiento de luminarias. Para la instalación: Si no está
seguro sobre la instalación o el mantenimiento de las luminarias, consulte con un electricista calicado y revise su código eléctrico local.
• Desconecte la alimentación eléctrica del fusible o el disyuntor antes de cablear el accesorio a la alimentación.
• Desconecte la alimentación cuando realice mantenimiento.
• Todas las conexiones deben estar cerradas con conectores de cableado aprobados por el UL.
• Tamaño mínimo 18 AWG o 14 AWG para corridas continuas.
• Riesgo de quemadura. Desconecte la alimentación y deje que el accesorio se enfríe antes de manipularlo
• Verique que el voltaje de suministro sea correcto al compararlo con la información de la etiqueta de la luminaria.
• No instale en un entorno peligroso, excepto donde la temperatura ambiental no exceda la temperatura de funcionamiento nominal del dispositivo.
• Mantener bien cerrado mientras esté en funcionamiento.
REQUISITOS ELÉCTRICOS:
• El controlador LED debe alimentarse con 120 o 277V, 50/60 Hz y estar conectado a un circuito de derivación adecuadamente puesto a
tierra y protegido con un disyuntor de 20 amperios. Utilice un suministro de mínimo 75°C.
INSTRUCCIONES PARA PUESTA A TIERRA:
• La puesta a tierra y conexión del sistema en general se debe realizar de acuerdo con el artículo 600 del código NEC y los códigos locales.
HERRAMIENTAS REQUERIDAS:
• Llave inglesa, Pelacables, Cortacables
INSTALACIÓN:
1. Antes de comenzar, asegúrese de que esté desconectada la energía.
2. Desempaque el dispositivo y asegúrese de que no hayan piezas dañadas.
3. Coloque el dispositivo a la cubierta de la caja exterior y lleve los cables del dispositivo dentro de la caja de conexiones. Conecte los cables
del dispositivo como se muestra en el diagrama de cableado. Negro con negro, blanco con blanco y verde con verde.
Apunte el dispositivo aojando el perno en el brazo y reposicionándolo al ángulo deseado. Ajuste el perno.
4. Conecte el extremo del cable a la fuente de energía como se muestra en el diagrama de cableado.
LED Modelos: 62,1200, 62-1201, 62-1202,
62-1203, 62-1204, 62-1205, 62-1206, 62-1207,
62-1208,62-1197, 62-1198, 62-1199
FRANCAIS:
INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ
IM PORTAN T: Lisez avant d’installer le luminaire. Conser vez à titre de référence.
AVERTISSEMENT
• Pour réduire les risques de lésions corporelles ou de dommages matériels pour cause d’incendie, de décharge électrique, de chute de débris,
de coupures/d’abrasions et autres dangers, lisez tous les avertissements et instructions compris avec ou indiqués sur le luminaire, ainsi que toutes
les étiquettes.
• Seul un électricien agréé qualié doit installer, réparer et entretenir les luminaires. Pour installer : En cas d’incertitude quant à l’installation ou
à l’entretien des luminaires, consultez un électricien agréé qualié et le code de l’électricité local.
• Débranchez l’énergie électrique au coffret à fusibles ou au disjoncteur avant de brancher le luminaire à l’alimentation.
• Débranchez l’énergie électrique pour faire l’entretien.
• Tous les raccordements doivent être bouclés avec des capuchons de connexion approuvés par UL.
• Taille minimum de 18 AWG ou de 14 AWG pour utilisation continue.
• Danger de brûlure. Débranchez l’énergie électrique et permettez au luminaire de refroidir avant de le manutentionner.
• Assurez-vous que la tension de l’alimentation est juste en la comparant aux renseignements sur l’étiquette du luminaire.
• N’installez pas dans une atmosphère dangereuse à part là où la température ambiante ne dépasse pas la température de fonctionnement nominale
du luminaire.
• Gardez bien fermé en cours de fonctionnement.
EXIGENCES ÉLECTRIQUES:
• L’alimentation du régulateur à DEL doit être de 120 ou de 277V, et de 50/60 Hz. Le régulateur doit être branché à un circuit de dérivation
mis à la terre protégé par un disjoncteur de 20 ampères. Utilisez une alimentation d’au moins 75°C.
INSTRUCTIONS DE MISE À LA TERRE:
• La mise à la terre et le collage du système doivent être conformes à l’article 600 du NEC et aux codes locaux.
OUTILS REQUIS:
• Clé à molette Crescent, Pinces à dénuder, Coupe-ls
INSTALLATION:
1. Avant de commencer, assurez-vous que l’alimentation a été coupée.
2. Déballez le luminaire et assurez-vous qu’aucune pièce n’est endommagée.
3. Fixez le luminaire au couvercle de la boîte extérieure et allongez les ls du luminaire jusqu’à la boîte de jonction. Branchez les câbles du luminaire
comme indiqué dans le schéma de câblage. Noir à noir, blanc à blanc et ver t à vert.
Dirigez le luminaire en desserrant le boulon sur le bras et repositionnez-le à l’angle désiré. Serrez le boulon.
4. Branchez le bout du cordon à l’alimentation comme indiqué dans le schéma de câblage.
DEL Modèles: 62,1200, 62-1201, 62-1202,
62-1203, 62-1204, 62-1205, 62-1206, 62-1207,
62-1208, 62-1197, 62-1198, 62-1199
