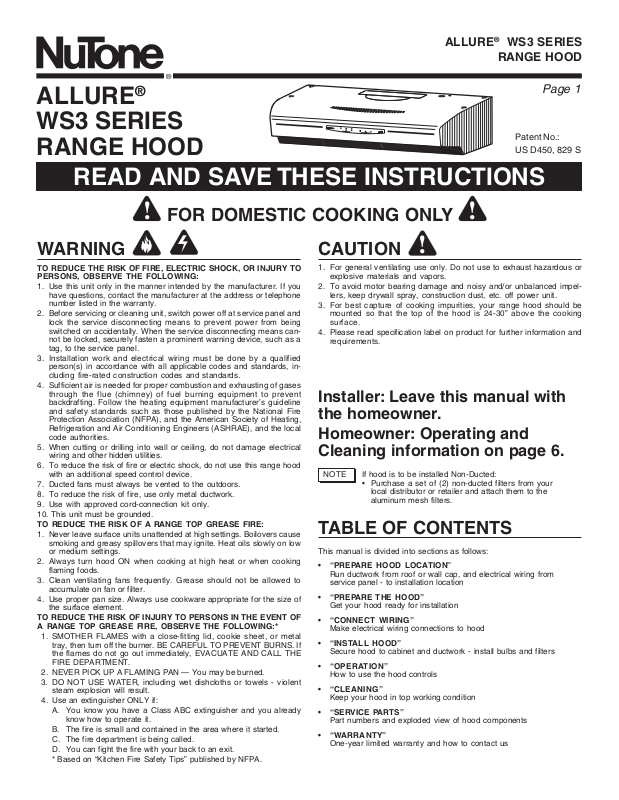

NuTone WS3 User Manual

®

ALLURE

®

WS3 SERIES
RANGE HOOD

READ AND SAVE THESE INSTRUCTIONS

ALLURE® WS3 SERIES

RANGE HOOD

Page 1

Patent No.:
US D450, 829 S

!

FOR DOMESTIC COOKING ONLY

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you
have questions, contact the manufacturer at the address or telephone
number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and
lock the service disconnecting means to prevent power from being
switched on accidentally. When the service disconnecting means can­not be locked, securely fasten a prominent warning device, such as a
tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards, in­cluding fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases
through the flue (chimney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment manufacturer’s guideline
and safety standards such as those published by the National Fire
Protection Association (NFPA), and the American Society of Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local
code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.

6. To reduce the risk of fire or electric shock, do not use this range hood
with an additional speed control device.

7. Ducted fans must always be vented to the outdoors.

8. To reduce the risk of fire, use only metal ductwork.

9. Use with approved cord-connection kit only.

10. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings. Boilovers cause
smoking and greasy spillovers that may ignite. Heat oils slowly on low
or medium settings.

2. Always turn hood ON when cooking at high heat or when cooking
flaming foods.

3. Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan or filter.

4. Use proper pan size. Always use cookware appropriate for the size of
the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF
A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal
tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If
the flames do not go out immediately, EVACUATE AND CALL THE
FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN — You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent
steam explosion will result.

4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already

know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

!

CAUTION

1. For general ventilating use only. Do not use to exhaust hazardous or
explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced impel­lers, keep drywall spray, construction dust, etc. off power unit.

3. For best capture of cooking impurities, your range hood should be
mounted so that the top of the hood is 24-30” above the cooking
surface.

4. Please read specification label on product for further information and
requirements.

Installer: Leave this manual with
the homeowner.

Homeowner: Operating and
Cleaning information on page 6.

NOTE If hood is to be installed Non-Ducted:

• Purchase a set of (2) non-ducted filters from your
local distributor or retailer and attach them to the
aluminum mesh filters.

TABLE OF CONTENTS

This manual is divided into sections as follows:

• “PREPARE HOOD LOCATION”

Run ductwork from roof or wall cap, and electrical wiring from
service panel - to installation location

• “PREPARE THE HOOD”

Get your hood ready for installation

• “CONNECT WIRING”

Make electrical wiring connections to hood

• “INSTALL HOOD”

Secure hood to cabinet and ductwork - install bulbs and filters

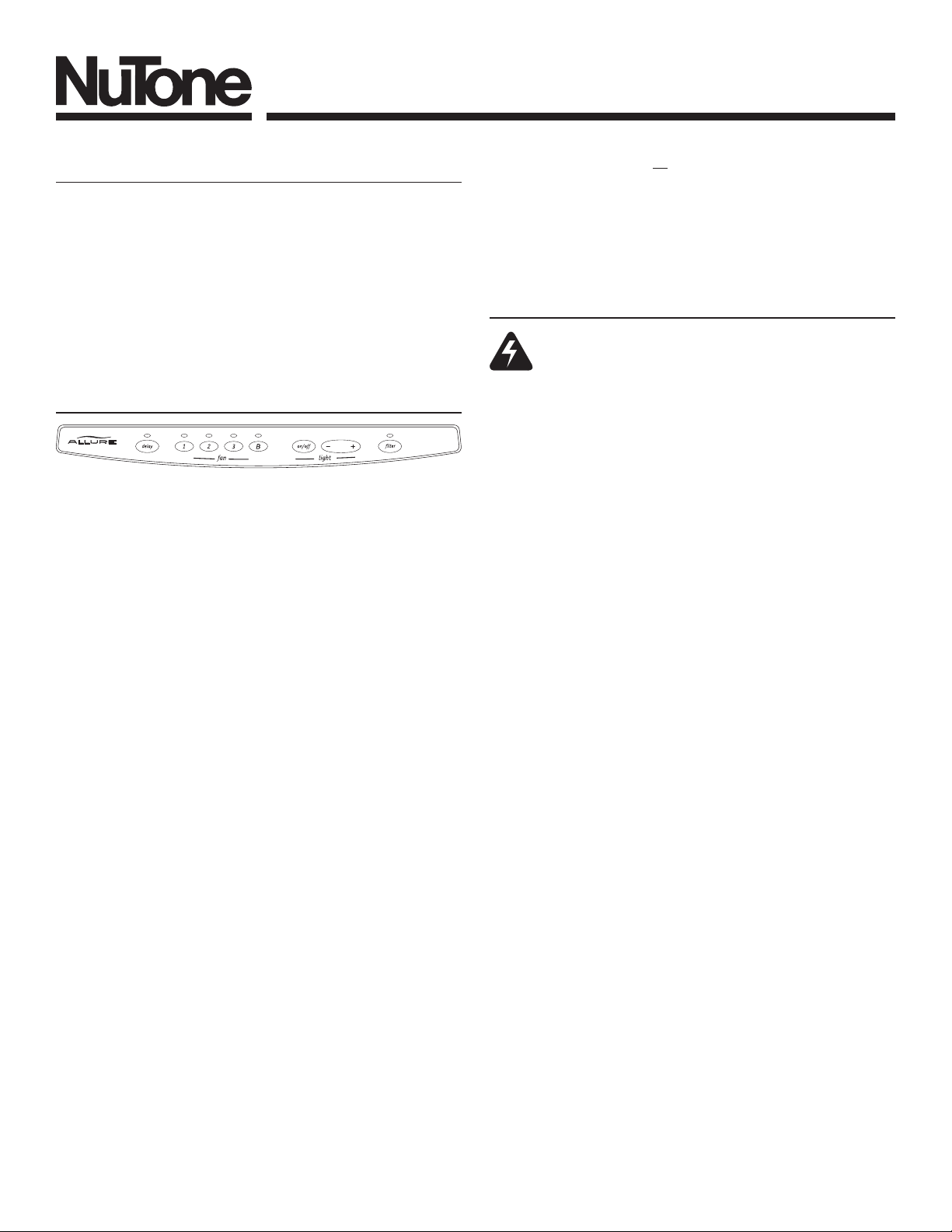

• “OPERATION”

How to use the hood controls

• “CLEANING”

Keep your hood in top working condition

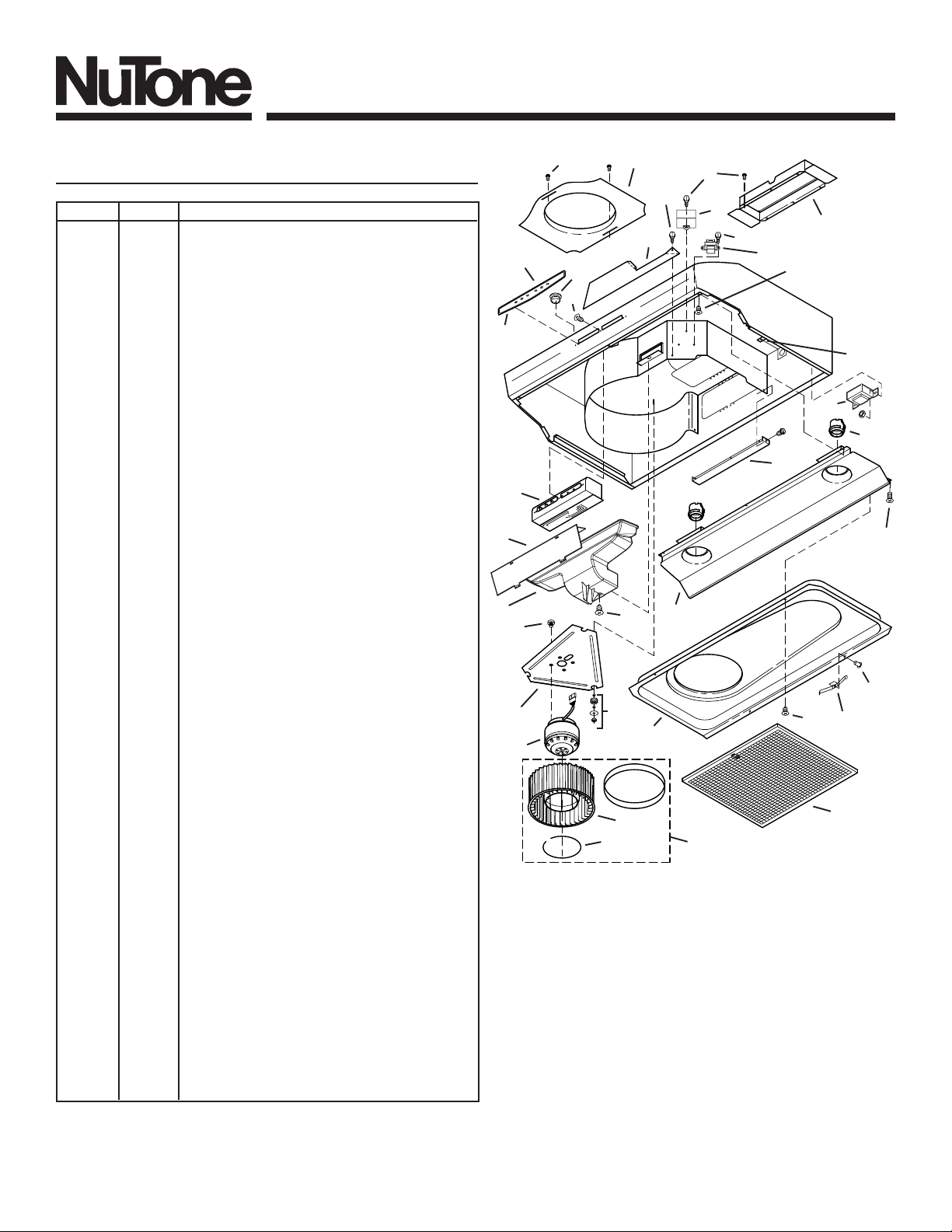

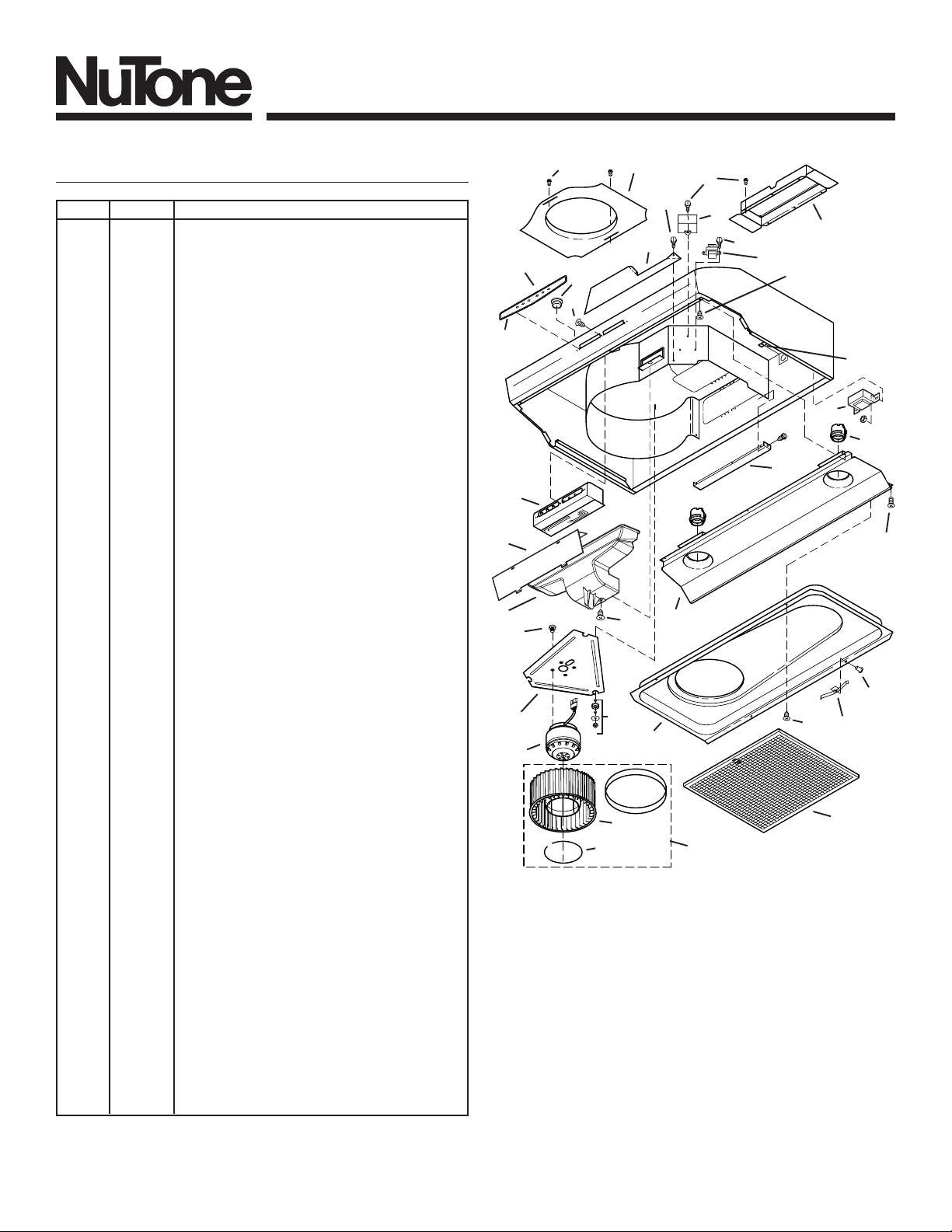

• “SERVICE PARTS”

Part numbers and exploded view of hood components

• “WARRANTY”

One-year limited warranty and how to contact us

!

ALLURE® WS3 SERIES

HOOD

RANGE HOOD

®

Page 2

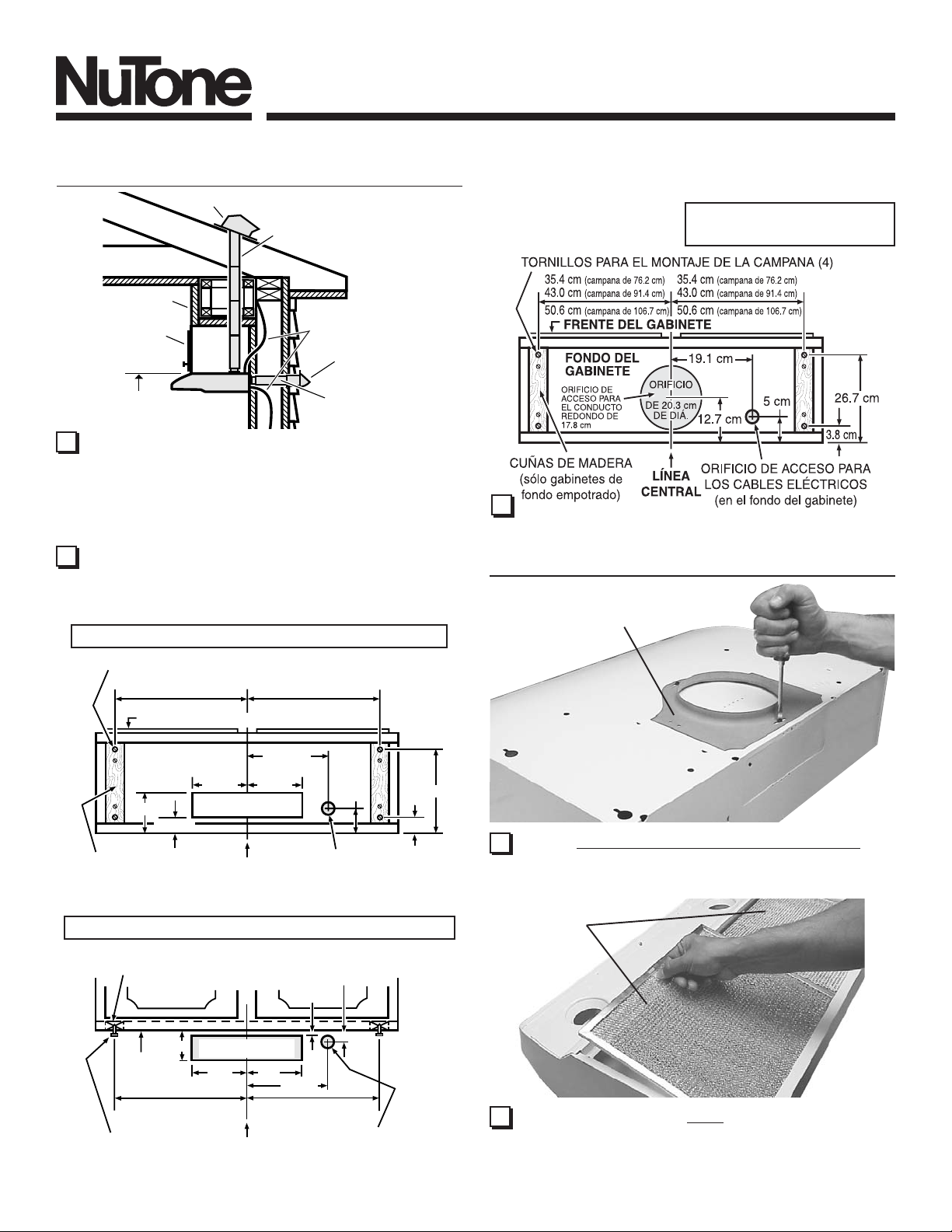

PREPARE HOOD LOCATION

ROOF CAP

SOFFIT

CABINET

HOOD

HOOD

24" - 30" ABOVE
COOKING SURFACE

1 Determine whether hood will discharge vertically (3¼” x 10”

or 7” Round), or horizontally (3¼” x 10” only). For vertical or
horizontal discharge, run ductwork between the hood loca­tion and a roof cap or wall cap. For best results, use a mini­mum number of transitons and elbows.

2 Use diagrams, below, for proper placement of ductwork and

electrical cutout in cabinet or wall. For a non-ducted installa­tion, DO NOT cut a duct access hole.

HOOD MOUNTING SCREWS (4)

13
16
19

15

/

16

15

/

16

15

/

16

" (30" hood)
" (36" hood)
" (42" hood)

CABINET FRONT

3¼" X 10" or

7" ROUND DUCT

(For vertical

discharge)

HOUSE WIRING
(Top or Back of hood)

3¼" X 10" DUCT
(For horizontal discharge)

VERTICAL DUCTING

15

/

13

" (30" hood)

16

15

/

16

16

" (36" hood)

15

/

19

" (42" hood)

16

WALL CAP

3¼” X 10”

PREPARE HOOD LOCATION

7” ROUND

VERTICAL DUCTING

3 Run house wiring between service panel and hood location.

PREPARE THE HOOD

7” ROUND

DUCT PLATE

5"

1¼"

WOOD SHIMS

(recessed-bottom

cabinets only)

WOOD SHIMS

(recessed-bottom

cabinets only)

3¾"

CABINET
BOTTOM

15

13

/

16

15

16

/

16

15

19

/

16

HOOD

MOUNTING

SCREWS (4)

7½"

CABINET BOTTOM

5¼"

VERTICAL DUCT

ACCESS HOLE

5¼"

CENTER

LINE

HORIZONTAL DUCTING

CABINET FRONT

HORIZONTAL DUCT

ACCESS HOLE

5¼"

" (30" hood)
" (36" hood)
" (42" hood)

CENTER

5¼"

13
16
19

LINE

2"

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

3¼” X 10”

1

"

/

¾"

8

7½"

15

" (30" hood)

/

16

15

" (36" hood)

/

16

15

" (42" hood)

/

16

ELECTRICAL

ACCESS HOLE

(in wall)

10½"

1½"

1 Remove 7” Round Duct Plate from top of hood. Set duct

plate aside - with mounting screws.

FILTERS

2 Remove tape holding Filters in place. Pull down on filter

tabs or finger holes and lift filters out. Set filters aside.

ALLURE® WS3 SERIES

®

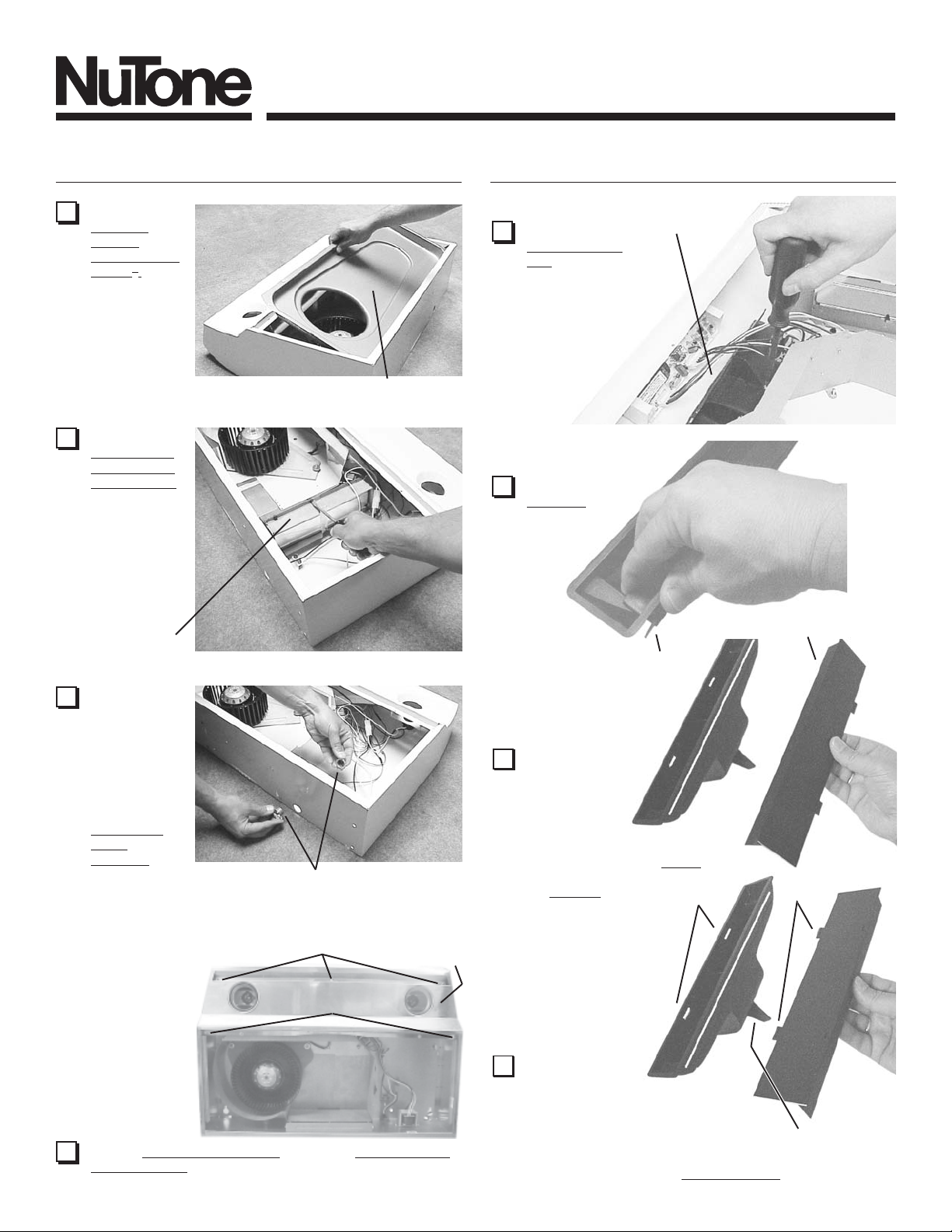

PREPARE THE HOOD PREPARE THE HOOD

3 Remove

Teflon®-coated
bottom cover

from hood. Set
cover and
mounting
screws aside.

Teflon® is a registered
trademark of DuPont.

4 Remove

Damper/Duct
Connector

from inside
the hood. Set
connector
aside - with
mounting
screws and
parts bag.

TEFLON®-COATED BOTTOM COVER

(Held in place with 2 screws)

7 Remove Air

Chute - held in
place with one
(1) screw.

NOTE: Be
careful not to
disconnect any
wires.

8 Remove Baffle

from air chute.

AIR CHUTE

RANGE HOOD

Page 3

DAMPER/

DUCT

CONNECTOR

5 Remove

either top or
back wiring
knockout and
install
approved

Electrical
Cable Clamp.

ELECTRICAL CABLE CLAMP

Non-Ducted Installation - Skip to Step 15.

(3) #8 SCREWS

The following
Steps (6 thru

(2) #8 SCREWS

14) are for
DUCTED
INSTALLATION
ONLY.

LIGHT

PANEL

9 Rotate baffle.

Reinsert baffle into
air chute (as
shown) so that
baffle

tabs fit all the

way into
chute. An audible
“click” will be heard
when fully installed.
This will close off
the air flow through
the non-ducted
slots on top of
hood.

slots in air

➙

BAFFLE

SLOTS

BAFFLE

➙

➙

TABS

➙

➙

6 Remove Light Panel - held in place with (3) #8 screws and

(2) #8 screws. Disconnect light assembly wire harness
(white connector).

10

Re-install air chute, re-connect wire
harness, and replace light panel.

NOTE: Be careful not to trap wires
between

support fin and light panel.

SUPPORT FIN

ALLURE® WS3 SERIES

RANGE HOOD

®

Page 4

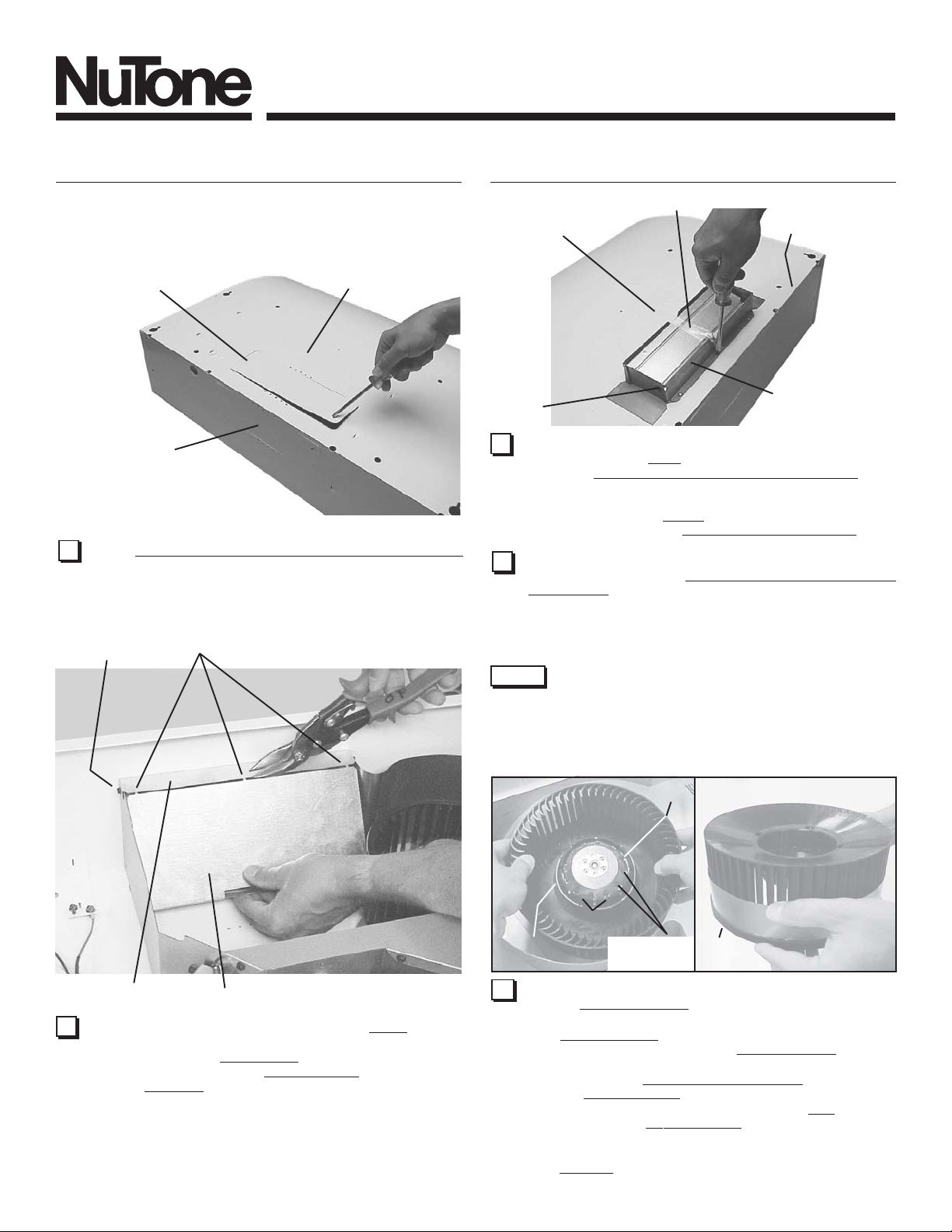

PREPARE THE HOOD

TOP RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼” x 10”
Vertical & for 7” Round

Discharge)

REAR

RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼” x 10”

Horizontal Discharge)

11 Remove appropriate Duct Knockout(s) from top or back of

hood.

SCREW

TIES

SEMI-CIRCULAR

DUCT KNOCKOUT

(Remove for 7” Round

Discharge)

PREPARE THE HOOD

TAPE

UP TO 1”
SIDE-TO-SIDE
ADJUSTMENT

TOP/BACK

EDGE

➙

➙

DAMPER/

PIVOT

13 3¼” x 10” Ducted Discharge Only: Remove Tape from

damper flap and attach
knockout opening with screws removed in Step 4 under
“PREPARE THE HOOD”. Make sure damper

Top/Back Edge of hood.

to

14 7” Round Ducted Discharge Only: Re-install 7” Round Duct

Plate removed in Step #1 under “PREPARE THE HOOD”.
Install a 7” round damper (purchase separately). Damper
flap must open freely in direction of airflow (away from range
hood).

NOTE

of hood center or the 7” Round Duct Plate can be installed up to ½”
on either side of hood center. In extreme off-center installations,
one end of the duct connector may need to be trimmed to clear the
electrical cable clamp.

To accomodate off-center ductwork, the Damper/Duct
Connector can be installed up to 1-inch on either side

Damper/Duct Connector over

DUCT

CONNECTOR

(Vertical discharge

position shown)

Pivot is nearest

METAL STRIP

12 Horizontal Discharge Only: Remove the Plate in front of the

horizontal discharge knockout. Cut the
and discard plate. DO NOT REMOVE the
place with two

PLATE

Ties, lift plate out,

Metal Strip held in

Screws.

RETAINING

RING

15 Non-Ducted Installations Only: Require a Performance Ring

to be attached to the blower wheel.
To install ring:

1. Remove the

2. Slide the ring onto the

3. Reassemble wheel to motor. Make sure

4. Push wheel down until it is locked in place.

5. Check that wheel is properly positioned as shown. Press

BLOWER

WHEEL

SECTIONS

applying a slight force to pull wheel from motor. Remove
Retaining Ring if necessary.

and down to the

into one of the

Sections into place if necessary. Make sure wheel turns
freely.

TAB

SMALL DIAMETER

END

RING

MOTOR

SLOTS

Blower Wheel by rocking it side to side and

Stop Edge of the wheel.

Motor Slots.

STOP

EDGE

Small Diameter End of the wheel

Tab on wheel fits

ALLURE® WS3 SERIES

RANGE HOOD

®

Page 5

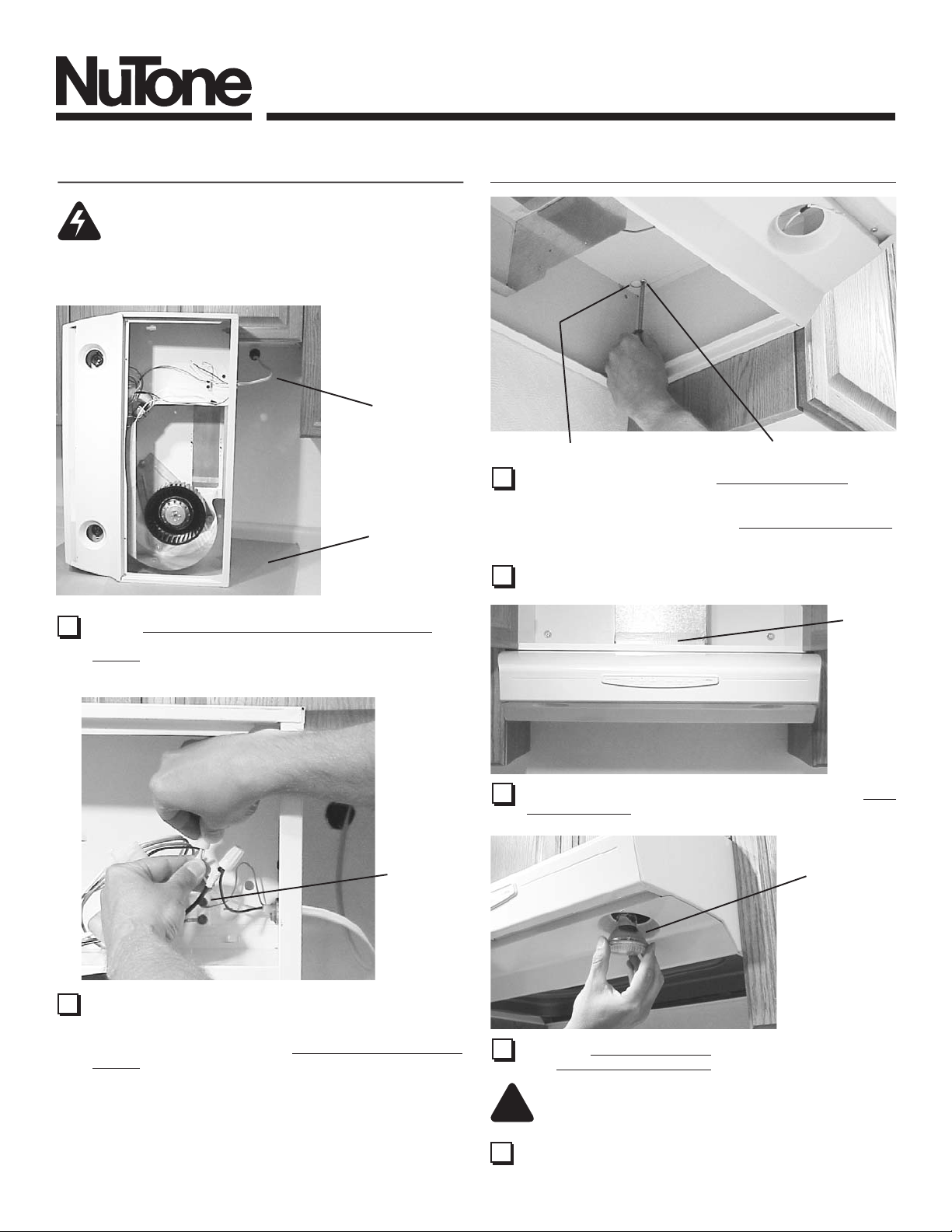

CONNECT WIRING

WARNING: To reduce the risk of electric shock,
make sure power is switched off at the service
panel. Lock or tag service panel to prevent power
from being switched on accidentally.

HOUSE

WIRING

(120 VAC)

CARDBOARD

(Use to protect

cooktop)

1 Connect House Wiring (120 VAC) to hood. Use a piece of

Cardboard to protect the cooktop, if necessary.

INSTALL HOOD

KEYHOLE (4)

1 Hang hood from (4) Mounting Screws. Slide hood towards

wall until mounting screws are engaged in narrow end of (4)
Keyholes. Tighten mounting screws securely. A long
screwdriver works best.

2 Replace bottom cover.

MOUNTING SCREW (4)

DUCT

TAPE

GREEN

GROUND

SCREW

2 Connect house black to hood black wire, house white to hood

white wire, and house ground under
Securely tighten cable clamp onto house wiring.

Green Ground Screw.

3 Connect ductwork to hood. Use Duct Tape to make joints

secure and air tight.

PAR20,

50W MAX.

HALOGEN

BULB (2)

- or ­R16,

40W MAX.

INCANDESCENT

BULB (2)

4 Install (2) PAR20, 50 W Maximum Halogen Bulbs or (2) R16,

40 W Maximum
separately.

Incandescent Bulbs. Purchase bulbs

CAUTION: Bulbs may be hot! Refer to bulb packaging

!

for further information.

5 Replace filters, turn on power at service panel, and test for

proper operation.

®

NON-DUCTED FILTERS

If hood is to be installed Non-Ducted:
Purchase a set of (2) Non-Ducted Filters from your local

distributor or retailer and attach them to the aluminum mesh
filters.

ALLURE® WS3 SERIES

RANGE HOOD

Page 6

3. Remove and inspect fuse. If it is
diagnostics need to be done.

4. Install new fuse.

5. Re-assemble air chute, light wire harness, bottom panel, and
filters.

6. Turn on power and check hood/control operation.

not open (blown), additional

NOTE: For models that are installed in the non-ducted mode, the

most effective operation is achieved at speeds 1 and 2.
These speeds provide the most efficient and quiet
operation during cooking, while maximizing the benefits
of the recirculating filtration system.

OPERATION

Fan: 4 push button switches. Push any button to select one of the

four fan speeds. Press another button to change fan speed. Push
the same button to turn fan off. A light above each fan button
indicates the fan speed.

Lights: Press “on/off” button and lights will come on at their previ­ous light level. Press button again to turn lights off. To increase
light level, press the “+” button. To reduce light level, press the “-”
button. There are 3 light levels to select.

Delay Off: While fan is running, press the “delay” button to allow
the fan to run for 10 minutes and then turn itself off.

Filter Change Indicator: The light above “filter” will come on when
it is time to clean your grease filters or check your non-ducted
filters. After replacing the cleaned, or new filters, press the “filter”
button to turn off the indicator light.

Heat Sentry System: Your range hood is equipped with an ad­vanced Heat Sentry system.

The advanced Heat Sentry system monitors temperature and au­tomatically adjust the fan to the appropriate setting.

1) If the fan is on, the Heat Sentry system will increase the fan
setting when the temperature is elevated. If the temperature
continues to rise, the Heat Sentry system will continue to in­crease the fan setting until the temperature is stabilized or re­duced. The flashing light above the fan button shows the Heat
Sentry system fan setting. Once the temperature has reduced,
the Heat Sentry system will change the fan to the original set­ting.

2) If the fan is on or off, the Heat Sentry system will automatically
turn the fan on at its highest speed when the temperature is
above normal. When the Heat Sentry system is on, the light
above the fan button B (Boost) will flash on and off. After the
temperature has lowered to normal, the fan will change to the
setting prior to the Heat Sentry turning on.

Fuse: The hood control contains a fuse to protect it from power
surges. If the fuse has opened (blown), the green fan-level indica­tors will operate properly when the fan buttons/switches are
pressed - but the fan and lights will not turn on.

The fuse is a 5 x 20 mm, 10 Amp, Fast-Acting, 125V (min.). Com­mon manufacturer and part numbers are: Littlefuse, 217010;
Bussmann, GMA10A; Wickmann, 1942100. Radio Shack, Digikey
(1-800-344-4539), and most electronic supply stores have them
in stock.

To replace the fuse:

1. Disconnect power at service entrance.

2. Remove filters, bottom panel, light wire harness, and air chute.

CLEANING

WARNING: To reduce the risk of electric shock,
disconnect from power supply before cleaning.

Aluminum mesh filters: Clean frequently using hot water and a

mild detergent. Filters are dishwasher safe.
Charcoal filters: Clean filter surfaces frequently with a damp cloth

and a mild detergent. DO NOT immerse filters in water or put in
dishwasher. The special “Clean Sense” feature indicates when
the filter is to be replaced. The blue and yellow strips will blend to
green when it is time to change the filter. The “Clean Sense”
feature works best when facing toward the cooking surface.

To clean hood: Remove filters. Use a damp cloth and a mild deter­gent to wipe all grease-laden surfaces. Do not use abrasive cloth,
steel wool pads, or scouring powder on the Teflon
cover or on any painted surface. Use care when cleaning blower
wheel - it must not become bent or misaligned. DO NOT ALLOW
WATER TO ENTER MOTOR. Make sure all surfaces are com­pletely dry before re-installing filters and restoring power.

Motor is permanently lubricated. Do not oil or disassemble motor.

Teflon® is a registered trademark of DuPont.

®

-coated bottom

®

SERVICE PARTS

KEY NO. PART NO. DESCRIPTION

1 R680508 7” Round Duct Plate (includes hardware)
2 R740013 Damper/Duct Connector (includes hardware)
3 R602017 Screw, #8-18 x ¼ Hex* (2 in package)
4 R334126 Motor Capacitor (includes wire nuts & hardware)
5 R501031 Isolation Transformer
6 R627524 Nameplate, White

R627525 Nameplate, Almond
R627526 Nameplate, Black
R627535 Nameplate, Biscuit

7 R169011 Control Panel, White (includes Key No. 6 & hardware)

R169012 Control Panel, Almond (includes Key No. 6 & hardware)
R169013 Control Panel, Black (includes Key No. 6 & hardware)

R169014 Control Panel, Biscuit (includes Key No. 6 & hardware)
8 R601535 Screw for Plastic, #6 x ½ Flat Hd. (3 in package)
9 R602534 Screw, #8-18 x 3/8 (2 in package)

10 R602533 Ground Screw

11 R680505 Scroll Cover, Outlet (includes hardware)
12 R680507 Scroll Cover, Front (includes hardware)
13 R111653 Control Assembly (includes Key Nos. 6, 7 & hardware)
14 R401647 Air Chute Assembly (includes Key No. 15 & hardware)
15 R401646 Baffle
16 R601536 Screw, Metric M4 x 6mm (4 in package)
17 R651973 Motor Plate (Includes Key No. 18)
18 R169009 Motor Plate Mounting Kit (3 of each part)
19 R520133 Motor (includes Key No. 16)
20 R531068 Blower Wheel (Includes Key No. 21)
21 R607215 Retaining Ring
22 R111630 Lamp Socket Assembly
23 R7201731 Light Panel, 30 in. White

R7201751 Light Panel, 36 in. White
R7201771 Light Panel, 42 in. White
R7201732 Light Panel, 30 in. Almond
R7201752 Light Panel, 36 in. Almond
R7201772 Light Panel, 42 in. Almond
R7201734 Light Panel, 30 in. Black
R7201754 Light Panel, 36 in. Black
R7201774 Light Panel, 42 in. Black
R7201735 Light Panel, 30 in. Biscuit
R7201755 Light Panel, 36 in. Biscuit
R7201775 Light Panel, 42 in. Biscuit
R720174 Light Panel, 30 in. Stainless
R720176 Light Panel, 36 in. Stainless

R720178 Light Panel, 42 in. Stainless
24 R607660 Hole Plug (1 req.)
25 * Pop Rivet, .125D (3 req.)
26 R169016 Filter Spring Kit
27 R680514 Bottom Cover, 30 in. (includes Key Nos. 9, 25, & 26)

R680523 Bottom Cover, 36 in. (includes Key Nos. 9, 25, & 26)

R680530 Bottom Cover, 42 in. (includes Key Nos. 9, 25, & 26)
28 R501035 Autotransformer (includes hardware)
29 99010305 Alum

99010306 Aluminum Mesh Filter, 36 in. (2 in package)

99010307 Aluminum Mesh Filter, 42 in. (2 in package)
30 R730111 Non-Ducted Blower Wheel Assembly

** 99010308 Non-ducted Filter Kit, 30 in.
** 99010309 Non-ducted Filter Kit, 36 in.
** 99010310 Non-ducted Filter Kit, 42 in.
** R111668 Wire Harness
** R564074 Control Fuse, 10-Amp

Order replacement parts by PART NO. - not by KEY NO.
* Standard hardware - may be purchased locally.
** Not illustrated - purchase separately.

inum Mesh Filter, 30 in. (2 in package)

(includes Key Nos. 20 & 21)

15

14

7

13

16

17

19

ALLURE® WS3 SERIES

RANGE HOOD

Page 7

21

18

20

1

12

9

27

3

3

23

30

4

3

5

11

2

9

10

28

22

9

25

9

26

29

3

6

24

8

ALLURE® WS3 SERIES

RANGE HOOD

®

Page 8

WARRANTY

NUTONE ONE YEAR LIMITED WARRANTY

NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or
workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
PURPOSE.

During this one-year period, NuTone will, at its option, repair or replace, without charge, any product or part which is found to be
defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This warranty does not cover (a) normal
maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper mainte­nance or repair (other than by NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of an implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow
limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLU­SIVE REMEDY UNDER THIS WARRANTY. NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.

To qualify for warranty service, you must (a) notify NuTone at the address or telephone number below, (b) give the model number and
part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must
present evidence of the original purchase date.

NuTone Inc., 4820 Red Bank Road, Cincinnati, OH (1-800-543-8687)

626984B

CAMPANA EXTRACTORA

ALLURE® WS3 SERIES

SERIE WS3 ALLURE

®

RANGE HOOD

CAMPANA
EXTRACTORA
SERIE WS3 ALLURE

®

LEA Y CONSERVE ESTAS INSTRUCCIONES

Página 9

Page 9

Patent No.:
US D450, 829 S

®

PARA COCINAR DOMÉSTICO SOLAMENTE.

!

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO, O
LESION A PERSONAS, PROCURE LO SIGUIENTE:

1. Utilice esta unidad sólo en la manera prescrita por el fabricante. Si tiene
usted alguna pregunta, comuníquese con el fabricante a la dirección o el
teléfono indicados en la garantía.

2. Antes de efectuar algún servicio o limpieza, se debe desconectar la
corriente eléctrica en el armario de circuitos y asegurarlo con llave para
evitar que la corriente sea conectada accidentalmente. Cuando no se
puedan inmovilizar los medios de desconexión de servicio, pegue con
seguridad un dispositivo de advertencia prominente, tal como una etiqueta,
en el tablero de servicio.

3. Todo trabajo de instalación y cableado eléctrico debe ser realizado por
personal calificado y de acuerdo con todos los códigos y normas
pertinentes, incluyendo los códigos y normas relacionados con
construcción clasificada para incendio.

4. Aire suficiente es necesario para facilitar la combustión adecuada y la
salida apropiada de gases por la chimenea de la unidad y para evitar
corrientes de aire invertidas. Siga las instrucciones y medidas de
seguridad del fabricante del equipo y de las sociedades profesionales de
equipos de calentadores y los reglamentos de seguridad locales.

5. A cortar o perforar la pared o el techo, no dañe el cableado eléctrico u
otros servicios públicos ocultos a la vista.

6. Para reducir el riesgo de incendio o de descarga eléctrica, no utilice este
ventilador con ningún dispositivo de una control de velocidad de estado
sólido adicional.

7. Los abanicos con ducto deberán siempre tener una salida hacia el
exterior.

8. Para reducir el riesgo de incendio, use sólo ductos de metal.

9. Uso con el kit aprobado del la conexión de la cuerda solamente.

10.Esta unidad se debe instalar con tierra efectiva.

PARA REDUCIR EL RIESGO DE INCENDIO DEBIDO A GRASA
ACUMULADA EN LAS HORNILLAS:

1. Nunca deje sin atender las unidades de superficie cuando tengan ajus­tes altos. Los reboses pueden provocar humo y derrames grasosos
que se pueden incendiar. Caliente lentamente el aceite en un ajuste bajo
o medio.

2. Siempre ENCIENDA la campana cuando cocine con alta temperatura o
cuando cocine alimentos que se puedan incendiar.

3. Limpie con frecuencia los ventiladores. No debe permitir que la grasa se
acumule en el ventilador ni en el filtro.

4. Utilice un sartén de tamaño adecuado. Siempre utilice el utensilio ade­cuado al tamaño del elemento de superficie.

PARA REDUCIR EL RIESGO DE LESION A PERSONAS RESULTADO
DE UN INCENDIO DEBIDO A GRASA ACUMULADA EN LAS
HORNILLAS, PROCURE LO SIGUIENTE:*

1. AHOGUE LAS LLAMAS con una tapa ajustada o charola de metal,
después apague la hornilla. TENGA CUIDADO A FIN DE EVITAR
QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE Y
AVISE A LOS BOMBEROS.

2. NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN LLAMAS - Usted
se podrá quemar.

3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas - puede resultar
una explosión de vapor violenta.

4. Utilice un extinguidor SOLAMENTE si:

A. Usted sabe que tiene un extinguidor de clas ABC y lo sabe utilizar.
B. El incendio es pequeño y contenido dentro del área donde se inició.
C. Los bomberos han sido avisados.
D. Usted puede combatir el incendio con una salida a su espalda.
* Basado en las recomendaciones para “Seguridad en la Cocina” publicadas

por la NFPA de los EEUU.

!

PRECAUCION

1. Solamente para uso general de ventilación. No utilice para descargar
materiales o vapores riesgosos o explosivos.

2. Para evitar daños al motor y evitar que las navajas del abanico emitan
mucho ruido o estén fuera de balance, mantenga el motor libre de
pelusa, polvo, etc.

3. Para obtener mejores resultados en la captura de los vapores de la
estufa, el parte superior del extractor debe montarse a entre 45.7 a

60.9 cm sobre las hornillas de la estufa.

4. Por favor lea la etiqueta con las especificaciones del equipo para otros
requisitos y mayor información.

A la persona que realiza la instalación:
Deje este manual con el dueño de la casa.
Al dueño de la casa: Las instrucciones de
operación y limpieza se encuentran en la
página 14.

NOTA Si la campana se va a instalar en un sistema sin conductos:

• Compre un juego de (2) filtros para sistemas sin
conductos en la tienda distribuidora o minorista de su

localidad y conéctelos en los filtros de malla de aluminio.

CONTENIDO

Este manual se divide en las siguientes secciones:

• “PREPARACIÓN DEL LUGAR DONDE SE VA A INSTALAR LA
CAMPANA”

Tienda de los conductos desde el techo o la tapa de pared, y haga la
conexión eléctrica desde el panel de servicio hasta el sitio de la
instalación.

• “PREPARACIÓN DE LA CAMPANA”

Prepare la campana para su instalación

• “CONEXIÓN ELÉCTRICA”

Haga las conexiones eléctricas hacia la campana

• “INSTALACIÓN DE LA CAMPANA”

Asegure la campana en el gabinete y en el sistema de conductos.
Instale focos y filtros.

• “OPERACIÓN”

Cómo usar los controles de la campana

• “LIMPIEZA”

Mantenga su campana en condiciones óptimas de funcionamiento

• “PIEZAS DE REPUESTO”

Número de las piezas y vista ampliada de los componentes de la
campana

• “GARANTÍA”

Garantía limitada de un año y cómo comunicarse con nosotros

!

®

CAMPANA

PREPARACIÓN DEL LUGAR DONDE
SE VA A INSTALAR LA CAMPANA

TAPA DE TECHO

CONDUCTO DE

8.3 cm x 25.4 cm O
REDONDO DE 17.8 cm
(para descarga vertical)

ALLURE® WS3 SERIES

CAMPANA EXTRACTORA

SERIE WS3 ALLURE

RANGE HOOD

Página 10

Page 10

PREPARACIÓN DEL LUGAR DONDE
SE VA A INSTALAR LA CAMPANA

SISTEMA VERTICAL DE CONDUCTOS

REDONDOS DE 17.8 CM (7”)

®

PLAFÓN

GABINETE

CAMPANA

De 45.7 cm a 60.9 cm
SOBRE LA SUPERFICIE
PARA COCINAR

CABLEADO ELÉCTRICO

DOMÉSTICO (Parte superior

o posterior de la campana)

TAPA DE PARED

CONDUCTO DE

8.3 cm x 25.4 cm
(para descarga
horizontal)

1 Determine si la descarga de la campana va a ser vertical

[conducto de 8.3 cm x 25.4 cm (3 ¼” x 10”) o conducto redondo
de 17.8 cm (7”)], horizontal [sólo conducto de 8.3 cm x 25.4 cm
(3 ¼” x 10”)] o si es un sistema sin conductos. En el caso de
descarga vertical u horizontal, tienda los conductos entre el lugar
donde va a instalar la campana y la tapa de techo o la tapa de
pared. Para obtener los mejores resultados, utilice el número
mínimo de transiciones y codos.

2 Utilice los siguientes diagramas para colocar adecuadamente

los conductos y hacer el corte exacto para la conexión eléctrica
en el gabinete o en la pared. En el caso de aquellas instalaciones
en sistemas sin conductos, NO haga ningún orificio de acceso
para el conducto.

SISTEMA VERTICAL DE CONDUCTOS DE 8.3 cm x 25.4 cm (3 ¼” x 10”)

TORNILLOS PARA EL MONTAJE DE LA CAMPANA (4)

35.4 cm

(campana de 76.2 cm)

43.0 cm

(campana de 91.4 cm)

50.6 cm

(campana de 106.7 cm)

FRENTE DEL GABINETE

35.4 cm

(campana de 76.2 cm)

43.0 cm

(campana de 91.4 cm)

50.6 cm

(campana de 106.7 cm)

3 Haga las conexiones del cableado doméstico entre el panel de

servicio y el lugar donde va a instalar la campana.

PREPARACIÓN DE LA CAMPANA

PLACA DEL CONDUCTO

REDONDO DE 17.8 CM (7”)

LÍNEA

19.1 cm

13.3 cm

ORIFICIO DE ACCESO PARA

LOS CABLES ELÉCTRICOS

(en el fondo del gabinete)

5 cm

26.7 cm

3.8 cm

FONDO DEL GABINETE

12.7 cm

3.2 cm

CUÑAS DE MADERA

(sólo gabinetes de

fondo empotrado)

13.3 cm

ORIFICIO DE ACCESO

DEL CONDUCTO HORIZONTAL

CENTRAL

SISTEMA HORIZONTAL DE CONDUCTOS DE 8.3 cm x 25.4 cm (3 ¼” x 10”)

CUÑAS DE MADERA
(sólo gabinetes de fondo empotrado)

FRENTE DEL GABINETE

ORIFICIO DE ACCESO DEL

9.5 cm

FONDO DEL
GABINETE

35.4 cm (campana de 76.2 cm)

43.0 cm (campana de 91.4 cm)

50.6 cm (campana de 106.7 cm)

TORNILLOS PARA
EL MONTAJE DE
LA CAMPANA (4)

CONDUCTO HORIZONTAL

13.3cm13.3
cm

35.4 cm (campana de 76.2 cm)

43.0 cm (campana de 91.4 cm)

50.6 cm (campana de 106.7 cm)

LÍNEA

CENTRAL

1.9 cm

.32 cm

19.1 cm

ORIFICIO DE ACCESO
PARA LOS CABLES
ELÉCTRICOS (en la pared)

1 Quite la placa del conducto redondo de 17.8 cm (7”) de la

parte superior de la campana. Colóquela aparte, con los tornil­los de montaje.

FILTROS

2 Quite la cinta que sujeta los filtros en su lugar. Hale hacia abajo

sujetando las aletas del filtro o las cavidades para los dedos y
saque los filtros. Coloque los filtros a un lado.

CAMPANA EXTRACTORA

ALLURE® WS3 SERIES

SERIE WS3 ALLURE

®

RANGE HOOD

Página 11

Page 11

PREPARACIÓN DE LA CAMPANA PREPARACIÓN DE LA CAMPANA

®

3 Quite la

Cubierta
inferior
recubierta de
Teflón® de la

campana.
Coloque a un
lado la
cubierta y los
tornillos de
montaje.

Teflon® es una marca
comercial registrada
de DuPont.

4 Quite el

conector del
regulador de
tiro/conector

del interior de
la campana.
Ponga aparte
el conector,
con los
tornillos de
montaje y la
bolsa de
piezas.

CONECTOR DEL
REGULADOR DE

TIRO/CONDUCTO

5 Quite el

agujero ciego
para los
cables
eléctricos, ya
sea el
superior o el
posterior, e
instale una

grapa para
cable
eléctrico

aprobada.

CUBIERTA INFERIOR RECUBIERTA DE
TEFLÓN

®

(Se encuentra fija con 2 tornillos)

GRAPA DEL CABLE ELÉCTRICO

Para instalaciones sin conducto, pase a un paso

15.

(3) #8 TORNILLOS

PANEL DE

ILUMINACIÓN

Los siguientes
pasos (del 6 al

14) son SÓLO

(2) #8 TORNILLOS

PARA
INSTALACIONES
CON
CONDUCTO.

6 Quite el panel de iluminación - fijado con (3) #8 tornillos y

(2) #8 tornillos. Desconecte el juego del arnés del

alambre (conectador blanco).

CONDUCTO

7 Quite el

conducto para
aire - fijado con

un (1) tornillo.

NOTA: Tenga
cuidado de no
desconectar
ningún cable.

8 Quite el

deflector del
conducto para
aire.

PARA AIRE

➙

DEFLECTOR

DEFLECTOR

➙

9 Gire el

deflector.
Vuelva a
insertar el
deflector en el
conducto para
aire de manera (según lo
demostrado) que las
entren totalmente en
las

ranuras del

conducto para aire.
Un “tecleo” audible
será oído cuando
está instalado
completamente.
Esto se cerrará del
aire atraviesa las
ranuras sin
conductos encima
de la campana.

➙

aletas

RANURAS

➙

10

Reinstale el
conducto para
aire, vuelva al
conectar el arnés del alambre, y
substituya el panel de
iluminación.

NOTA: Tenga cuidado de que ninguno de los cables
quede atrapado entre la
iluminación.

aleta de apoyo y el panel de

ALETA DE APOYO

ALETAS

➙

ALLURE® WS3 SERIES

CAMPANA EXTRACTORA

SERIE WS3 ALLURE

®

RANGE HOOD

Página 12

Page 12

®

PREPARACIÓN DE LA CAMPANA

AGUJERO CIEGO

AGUJERO CIEGO SUPERIOR DEL
CONDUCTO RECTANGULAR

(Quite en el caso de descargas
verticales de 8.3 cm x 25.4 cm
(3 ¼” x 10”) o de descargas
con conductos
redondos de

17.8 cm (7”)

AGUJERO CIEGO
POSTERIOR DEL

CONDUCTO RECTAN-

GULAR

(Quite en el caso de

descargas horizontales

de 8.3 cm x 25.4 cm

(3 ¼” x 10”)

11 Quite el agujero o agujeros ciegos para los conductos

apropiados de la parte superior o de la parte posterior de la

TORNILLO

SUJETADORES

PARA CONDUCTO

SEMICIRCULAR

(Quite en el caso de
descargas con conductos
redondos de 17.8 cm (7”)

PREPARACIÓN DE LA CAMPANA

AJUSTE

LATERAL

HASTA DE

2.5 CM (1”)

CINTA

BORDE SUPE-

RIOR/POSTERIOR

➙

➙

CONECTOR

DEL

REGULADOR DE

PIVOTE

13 Sólo para descargas con conductos de 8.3 cm x 25.4 cm (3

¼” x 10”): Quite la
coloque el
la abertura del agujero ciego, con los tornillos que quitó en
el paso 4 bajo “PREPARACIÓN DE LA CAMPANA”.
Asegúrese de que el
más cerca posible del
campana.

14 Sólo para descargas con conducto redondo de 17.8 cm

(7”): Vuelva a instalar la

17.8 cm (7”) que quitó en el paso 1 bajo “PREPARACIÓN
DE LA CAMPANA”. Instale un regulador de tiro redondo de
7" (se compra por separado). La aleta del regulador se debe
abrir libremente en dirección del flujo de aire (en sentido
contrario a la campana de la estufa).

NOTA

hasta de 2.5 cm (1”) desde el centro de la campana hacia cualquier lado o la
placa del conducto redondo de 17.8 cm (7”) se pueden instalar a una distancia
hasta de 1.3 cm (½”) desde el centro de la campana hacia cualquier lado. En
instalaciones excéntricas extremas, un extremo del conector de regulador de
conducto puede necesitar ser cortado al claro la grapa para cable eléctrico.

regulador de tiro/conector del conducto sobre

Para acomodar los conductos descentrados, el conector del
regulador de tiro/conducto se pueden instalar a una distancia

cinta de la aleta del regulador de tiro y

pivote del regulador de tiro quede lo

borde superior/posterior de la

placa del conducto redondo de

TIRO/CONDUCTO

(Se muestra la posición

de descarga vertical.)

CINTA DE METAL

12 Sólo para descarga horizontal: Quite la placa que se

encuentra enfrente del agujero ciego para la descarga
horizontal. Corte los
y deséchela. NO QUITE la
con dos

tornillos.

PLACA

sujetadores, levante la placa, sáquela

cinta de metal que está sujeta

ALETA

RUEDA DEL

SOPALDOR

SECCIONES

ANILLO DE
RETENCIÓN

15

Las instalaciones don sistemas sin conductos solamente: Requiren que se
conecte un

Para instalar el anillo:

1. Saque la rueda del soplador moviéndola de lado a lado y aplicnado una fuerza

leve para separar la rueda del motor. Quite el
necesidad.

2. Deslice el anillo dentro del extremo de diámetro pequeño de la rueda y hacia

abajo, hacia el

3. Vuelva montar la rueda en el motor. Asegúrese de que la
quede dentro de una de las

4. Empuje la rueda hacia abajo hasta que quede fija en su lugar.

5. Verifique que la reda esté colocada adecuadamente, como se mustra. Pre­sione las

secciones en su lagar, si es necesario. Asugúrese de que la rueda gire

libremente.

RANURAS

DEL MOTOR

anillo de rendimiento en la rueda del soplador.

borde de retención de la rueda.

ranuras del motor.

EXTREMO DE

DIAMETRO

PEQUEÑO

ANILLO

BORDE DE

RETNECIÓN

anillo de retención, en caso de

aleta de la rueda

ALLURE® WS3 SERIES

CAMPANA EXTRACTORA

SERIE WS3 ALLURE

®

RANGE HOOD

Page 13

Página 13

®

CONEXIÓN ELÉCTRICA

ADVERTENCIA: Para reducir el riesgo de des­cargas eléctricas, asegúrese de apagar el inte­rruptor de alimentación eléctrica en el panel de
servicio. Bloquee o rotule el panel de servicio
para evitar que alguien conecte accidentalmen­te la energía eléctrica.

CABLEADO
DOMÉSTICO

(120 VCA)

CARTÓN

(Para proteger

la superficie de

la estufa.)

1 Haga la conexión eléctrica del suministro doméstico (120

VCA) en la campana. Si es necesario, use un pedazo de

cartón para proteger la superficie de la estufa.

INSTALACIÓN DE LA CAMPANA

ORIFICIO TIPO BACALLAVE (4)

1 Cuelgue la campana de los (4) tornillos de montaje (que se

encuentran en la bolsa de piezas). Deslice la campana hacia
la pared hasta que los tornillos de montaje queden conectados
en el extremo angosto de los (4)
Apriete fijamente los tornillos de montaje. Un destornillador
largo funciona mejor.

2 Vuelva a colocar la cubierta inferior.

TORNILLO DE MONTAJE (4)

orificios tipo bocallave.

CINTA

PARA
CON-

DUCTOS

TORNILLO

VERDE DE

CO-

NEXIÓN

A TIERRA

2 Conecte el cable negro del suministro doméstico con el cable

negro de la campana, el cable blanco del suministro doméstico
con el cable blanco de la campana y la conexión a tierra del
suministro doméstico debajo del
a tierra. Apriete fijamente una grapa para cable eléctrico a
cableado doméstico.

tornillo verde de conexión

3 Conecte el sistema de conductos en la campana. Use cinta

para conductos para fijar y sellar las uniones.

FOCO DE

HALÓGENO

PAR20,

50W MAX. (2)

- o -

R16, 40W MAX.

BULBOS

INCANDESCENTES

(2)

4 Instale (2) focos de halógeno PAR20, de 50 W máximo o (2)

R16

bulbos incandescentes del máximo de 40W. Compre

los bulbos por separado.

PRECAUCION: ¡Los bulbos pueden ser calientes!

!

Refiera a la empaqueta del bulbo para la información
adicional.

5 Vuelva a colocar los filtros, conecte la energía en el panel

de servicio, y revise el funcionamiento adecuado de la
campana.

®

FILTROS SIN CONDUCTOS

Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de (2) filtros para sistemas sin conductos en

la tienda distribuidora o minorista de su localidad y sujete a los
filtros de malla de alumino.

NOTA: En el caso de los modelos con que están instalados en la

modalidad sin conductos, la operación más eficiente se
logra a logra a las velocidades 1 y 2. Estas velocidades
proporcionan la operación más eficiente y silenciosa
mientras se cocina, al mismo tiempo que maximizan las
ventajas del sistema de filtración recirculante.

CAMPANA EXTRACTORA

ALLURE® WS3 SERIES

SERIE WS3 ALLURE

3. Quite y revise el fusible. Si
pruebas diagnósticas adicionales.

4. Instale un fusible nuevo.

5. Vuelva a montar el conducto de aire, el grupo de conductores de la
luz, el panel inferior y los filtros.

6. Restablezca la energía y revise la operación del control y de la
campana.

no está abierto (fundido), necesitará realizar

RANGE HOOD

Página 14

Page 14

LIMPIEZA

ADVERTENCIA: Para reducir el riesgo de una descar­ga eléctrica, desconecte el suministro eléctrico antes
de limpiar la unidad.

®

OPERACIÓN

Ventilador: 4 conmutadores de pulsadores. Presione otro pulsador

para cambiar la velocidad del ventilador. Presione cualquier pulsador
para seleccionar una de las cuatro velocidades del ventilador. Presione
el mismo pulsador para apagar el ventilador. Una luz verde que se
encuentra sobre cada pulsador indica la velocidad del ventilador.

Luces: Presione el pulsador “on/off” (de “encendido/apagado”) y se
encenderán las luces con la intensidad a la que estaban ajustadas
antes de apagarlas. Para aumentar la intensidad de la luz, presione el
pulsador “+”. Para disminuir la intensidad de la luz, presione el pulsador
“–”. Puede seleccionar entre tres niveles de intensidad.

Apagado de retardo: Mientras el ventilador está funcionando, presione
el pulsador “delay” (de “retardo”) para permitir que el ventilador funcione
durante 10 minutos más y luego se apague solo.

Indicador de cambio de filtro: La luz que se encuentra sobre “filter”
(“filtro”) se encenderá cuando sea hora de limpiar los filtros grasosos o
comproba los filtros del sistema sin conductos. Después de reemplazar
los filtros nuevos o limpios, presione el pulsador “filter” par apagar la luz
indicadora.

Heat Sentry: La campana de su estufa está equipada con la
característica Heat Sentry que supervisa y controla la temperatura.
Cuando la temperatura sea mayor que la normal, la característica Heat
Sentry encenderá automáticamente el ventilador a la velocidad más
alta.

1. Si hay un ajuste seleccionado del ventilador cuando Heat Sentry
está funcionando, la luz indicadora que se encuentra sobre el pulsador
del ventilador destellará.

2. Si el ajuste del ventilador está apagado cuando Heat Sentry está
funcionando, la luz que se encuentra sobre el pulsador 3 del
ventilador destellará rápidamente.

Cuando la temperatura disminuye hasta el valor normal, el ventilador
regresará al ajuste que tenía antes de que la característica Heat Sentry
se encendiera.

Fusible: El control para campana tiene un fusible protector contra
sobrevoltaje. Si el fusible está abierto (se fundió), los indicadores verdes
de nivel del ventilador funcionarán adecuadamente cuando se
presionen los botones o los conmutadores del ventilador, pero ni el
ventilador ni las luces se encenderán.

El fusible es de acción rápida, 5 x 20 mm, 10 amperios y 125 V (como
mínimo). Los fabricantes comunes y números de piezas
correspondientes son: Littlefuse, 217010; Bussmann, GMA10A;
Wickmann, 1942100. Radio Shack, Digikey (1-800-344-4539), y la
mayoría de las tiendas de accesorios eléctricos los tienen a la venta.

Para reemplazar el fusible:

1. Desconecte la energía en la entrada de servicio.

2. Quite los filtros, el panel inferior, el grupo de conductores de la luz y
el conducto de aire.

Filtros de malla de aluminio: Limpie frecuentemente los filtros
con agua caliente y un detergente suave. Los filtros se pueden
lavar en lavaplatos.

Filtros de carbón: NO sumerja los filtros en agua ni los coloque
en el lavaplatos. Reemplace los filtros aproximadamente cada 6
meses. La característica especial “Clean Sense” (Detección de
limpieza) indica cuando se debe reemplazar el filtro. Las líneas
azules y amarillas se combinarán produciendo un color verde
cuando sea el momento de cambiar el filtro. La característica
“Clean Sense” funciona mejor cuando se coloca orientada hacia
la superficie para cocinar.

Para limpiar la campana: Quite los filtros. Use un paño húmedo
y un detergente suave para limpiar las superficies con grasa. No
use paños abrasivos, almohadillas de lana de acero, ni polvo
desengrasador en la cubierta inferior recubierta de Teflón
ninguna superficie pintada. Tenga cuidado cuando limpie la hoja
del ventilador. No se debe doblar ni desalinear. NO PERMITA LA
ENTRADA DE AGUA EN EL MOTOR. Asegúrese de que todas las
superficies estén completamente secas antes de volver a colocar
los filtros y conectar la energía eléctrica.

El motor está permanentemente lubricado. No lubrique ni
desmonte el motor.

Teflon® es una marca comercial registrada de DuPont.

®

ni en

®

PIEZAS DE SERVICIO

CLAVE N.º PIEZA N.º DESCRIPCIÓN

1 R680508 Placa de conducto redondo de 7” (17.7 cm) (incluye herraje)
2 R740013 Regulador de tiro/conectador de conducto(incluye herraje)
3 R602017 Tornillo hexagonal, #8-18 x ¼ Hex* (2 en el paquete)
4 R334126 Capacitor del motor (incluye tuercas para alambre y herraje)
5 R501031 Transformador de aislamiento
6 R627524 Placa de datos, blanca

R627525 Placa de datos, almendra
R627526 Placa de datos, negra
R627535 Placa de datos, café pálido

7 R169011 Panel de control, blanco (incluye clave N.º 6 y herraje)

R169012 Panel de control, almendra(incluye clave N.º 6 y herraje)
R169013 Panel de control, negro (incluye clave N.º 6 y herraje)
R169014 Panel de control, café pálido (incluye clave N.º 6 y herraje)

8 R601535 Tornillo para plástico, #6 x 1/2, de cabeza plana

9 R602534 Tornillo, #8-18 x 3/8 (2 en el paquete)

10 R602533 Tornillo de conexión a tierra

11 R680505 Cubierta deslizante, tomacorriente (incluye herraje)
12 R680507 Cubierta deslizante, frente (incluye herraje)
13 R111663 Conjunto del control (incluye claves N.º 6, 7 y herraje)
14 R401647 Juego de conducto para aire (incluye clave no. 15 y herraje)
15 R401646 Deflector
16 R601536 Tornillos métricos M4 x 6 mm (4 en el paquete)
17 R651973 Placa del motor (incluye clave N.º 18)
18 R169009 Juego de montaje de la placa del motor (3 de cada parte)
19 R520133 Motor (incluye clave N.º 17)
20 R531068 Rueda del ventilador (incluye clave N.º 21)
21 R607215 Anillo de retención
22 R111630 Conjunto del receptáculo de la lámpara
23 R7201731 Panel de luces, 30” (75 cm), blanco

R7201751 Panel de luces, 36” (90 cm), blanco
R7201771 Panel de luces, 42” (105 cm), blanco
R7201732 Panel de luces, 30” (75 cm), almendra
R7201752 Panel de luces, 36” (90 cm), almendra
R7201772 Panel de luces, 42” (105 cm), almendra
R7201734 Panel de luces, 30” (75 cm), negro
R7201754 Panel de luces, 36” (90 cm), negro
R7201774 Panel de luces, 42” (105 cm), negro
R7201735 Panel de luces, 30” (75 cm), café pálido
R7201755 Panel de luces, 36” (90 cm), café pálido
R7201775 Panel de luces, 42” (105 cm), café pálido
R720174 Panel de luces, 30” (75 cm), de acero inoxidable
R720176 Panel de luces, 36” (90 cm), de acero inoxidable

R720178 Panel de luces, 42” (105 cm), de acero inoxidable
24 R607660 Tapón (1 req.)
25 * Remache tubular .1250 (3 req.)
26 R169016 Juego del resorte del filtro
27 R680514 Cubierta inferior, 30” (75 cm) (incluye claves N.º 9, 25 y 26)

R680523 Cubierta inferior, 36” (90 cm) (incluye claves N.º 9, 25 y 26)

R680530 Cubierta inferior, 42” (105 cm) (incluye claves N.º 9, 25 y 26)
28 R501035
29 99010305 Filtro de malla de aluminio, 30” (75 cm)(2 en el paquete)

99010306 Filtro de malla de aluminio, 36” (90 cm)(2 en el paquete)

99010307 Filtro de malla de aluminio, 42” (105 cm)(2 en el paquete)
30 R730111 Conjunto de rueda del ventilador, sin conductos

** 99010308 Juego de filtros para sistemas sin conductos, 30” (75 cm)
** 99010309 Juego de filtros para sistemas sin conductos, 36” (90 cm)
** 99010310 Juego de filtros para sistemas sin conductos, 42” (105 cm)
** R111668 Harness de alambres
** R564074 Fusible de control, 10-Amp

Pida piezas de repuesto indicando el N.º de la PIEZA, no el N.º de la CLAVE
*Herraje estándar, se puede comprar en la localidad.
** No se ilustra, se compra por separado

(3 en el paquete)

Autotransformador (incluye herraje)

(incluye claves N.º 20 y 21)

15

14

7

13

16

17

19

ALLURE® WS3 SERIES

CAMPANA EXTRACTORA

SERIE WS3 ALLURE

18

21

20

1

12

9

27

3

3

23

4

30

3

6

24

8

RANGE HOOD

Page 15

Página 15

3

5

11

2

9

28

9

26

29

®

10

22

9

25

CAMPANA EXTRACTORA

ALLURE® WS3 SERIES

SERIE WS3 ALLURE

®

RANGE HOOD

Página 16

Page 16

GARANTIA

GARANTIA NUTONE LIMITADA POR UN AÑO

NuTone garantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en materiales o
en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS
O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN
PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, NuTone reparará o reemplazará, sin costo alguno cualquier producto o pieza que
se encuentre defectuosa bajo condiciones normales de servicio y uso.

ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS FLUORESCENTES. Esta garantía no cubre (a)
mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que
hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean
NuTone), instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa. Algunos
estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la limitación antes mencionada
puede no aplicarse a usted.

LA OBLIGACION DE NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE NUTONE, DEBERA SER EL UNICO
Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA. NUTONE NO SERA RESPONSABLE POR DAÑOS
INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada
puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado
a estado. Esta garantía reemplaza todas las garantías anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a NuTone al domicilio o al número de teléfono abajo, (b) dar el número
del modelo y la identificación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de
solicitar servicio cubierto por la garantía, usted debe de presentar evidencia de la fecha original de compra.

NuTone Inc., 4820 Red Bank Road, Cincinnati, OH (1-800-543-8687)

®

626984B
