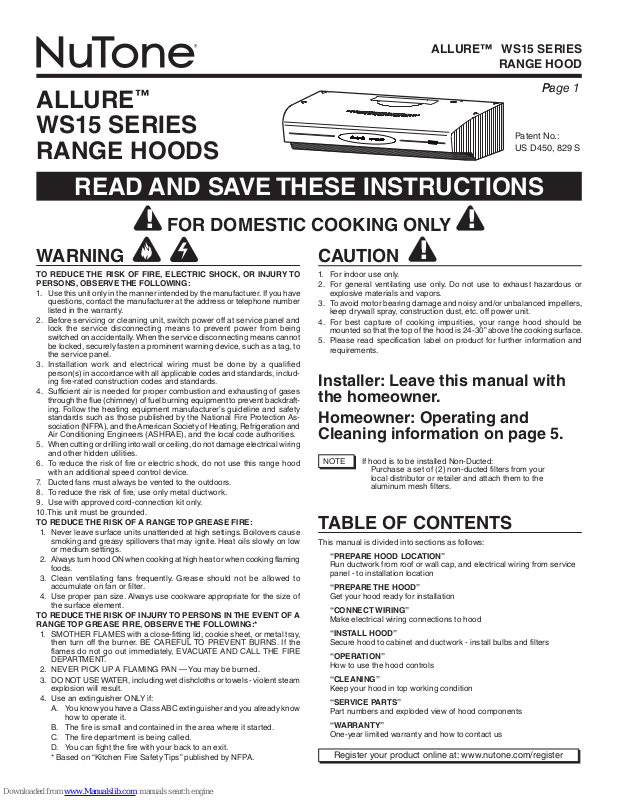

ALLURE™ WS15 SERIES

RANGE HOOD

Page 1

WS15 SERIES RANGE HOODS

READ AND SAVE THESE INSTRUCTIONS

FOR DOMESTIC COOKING ONLY

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

6. To reduce the risk of fire or electric shock, do not use this range hood with an additional speed control device.

7. Ducted fans must always be vented to the outdoors.

8. To reduce the risk of fire, use only metal ductwork.

9. Use with approved cord-connection kit only.

10.This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat or when cooking flaming foods.

3. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

4. Use proper pan size. Always use cookware appropriate for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN — You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will result.

4. Use an extinguisher ONLY if: A. You know you have a Class ABC extinguisher and you already know

how to operate it. B. The fire is small and contained in the area where it started. C. The fire department is being called. D. You can fight the fire with your back to an exit. * Based on “Kitchen Fire Safety Tips” published by NFPA.

Patent No.: US D450, 829 S

CAUTION

1. For indoor use only.

2. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

3. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

4. For best capture of cooking impurities, your range hood should be mounted so that the top of the hood is 24-30” above the cooking surface.

5. Please read specification label on product for further information and requirements.

Installer: Leave this manual with the homeowner.

Homeowner: Operating and Cleaning information on page 5.

NOTE If hood is to be installed Non-Ducted: Purchase a set of (2) non-ducted filters from your

local distributor or retailer and attach them to the aluminum mesh filters.

TABLE OF CONTENTS

This manual is divided into sections as follows:

“PREPARE HOOD LOCATION”

Run ductwork from roof or wall cap, and electrical wiring from service panel - to installation location

“PREPARE THE HOOD”

Get your hood ready for installation

“CONNECT WIRING”

Make electrical wiring connections to hood

“INSTALL HOOD”

Secure hood to cabinet and ductwork - install bulbs and filters

“OPERATION”

How to use the hood controls

“CLEANING”

Keep your hood in top working condition

“SERVICE PARTS”

Part numbers and exploded view of hood components

“WARRANTY”

One-year limited warranty and how to contact us

Page 2

ALLURE™ WS15 SERIES

(For horizontal discharge)

RANGE HOOD

Page 2

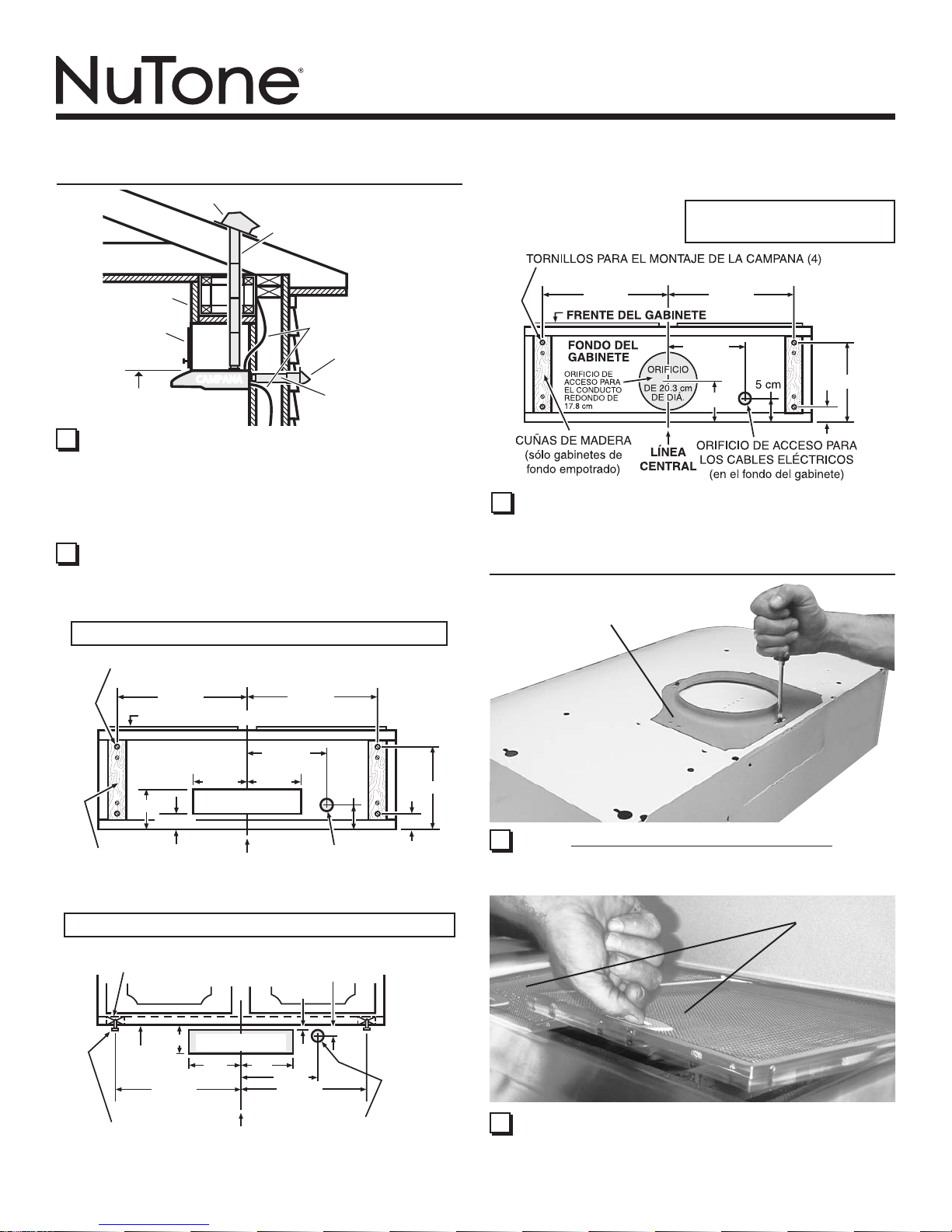

PREPARE HOOD LOCATION

ROOF CAP

SOFFIT

CABINET

HOODHOOD

24" - 30" ABOVE COOKING SURFACE

1 Determine whether hood will discharge vertically (3¼” x 10”

or 7” Round), horizontally (3¼” x 10” only) or non-ducted. For vertical or horizontal discharge, run ductwork between the hood location and a roof cap or wall cap. For best results, use a minimum number of transitons and elbows.

2 Use diagrams, below, for proper placement of ductwork and

electrical cutout in cabinet or wall. For a non-ducted installation, DO NOT cut a duct access hole.

HOOD MOUNTING SCREWS (4)

3¼" X 10"

3¼” x 10” or

(For vertical

7” ROUND DUCT

discharge)

(For vertical discharge)

HOUSE WIRING (Top or Back of hood)

WALL CAP

3¼" X 10" DUCT

3¼” X 10”

VERTICAL DUCTING

PREPARE HOOD LOCATION

7” ROUND

VERTICAL DUCTING

3 Run house wiring between service panel and hood location.

"13

PREPARE THE HOOD

7” ROUND

DUCT PLATE

CABINET FRONT

1¼"

WOOD SHIMS

(recessed-bottom

cabinets only)

WOOD SHIMS

(recessed-bottom

cabinets only)

CABINET BOTTOM

HOOD

MOUNTING

SCREWS (4)

7½"

CABINET BOTTOM

5¼"

VERTICAL DUCT

ACCESS HOLE

5¼"

CENTER

LINE

CABINET FRONT

HORIZONTAL DUCT

3¾"

ACCESS HOLE

5¼"

CENTER

LINE

10½"

1½"

ELECTRICAL

ACCESS HOLE

(in cabinet bottom)

3¼” X 10”

HORIZONTAL DUCTING

¾"

5¼"

7½"

ELECTRICAL

ACCESS HOLE

(in wall)

1 Remove 7” Round Duct Plate from top of hood. Set duct

plate aside - with mounting screws.

FILTERS

2 Remove tape holding Filters in place. Pull down on filter

handle/latch and lift filters out. Set filters aside.

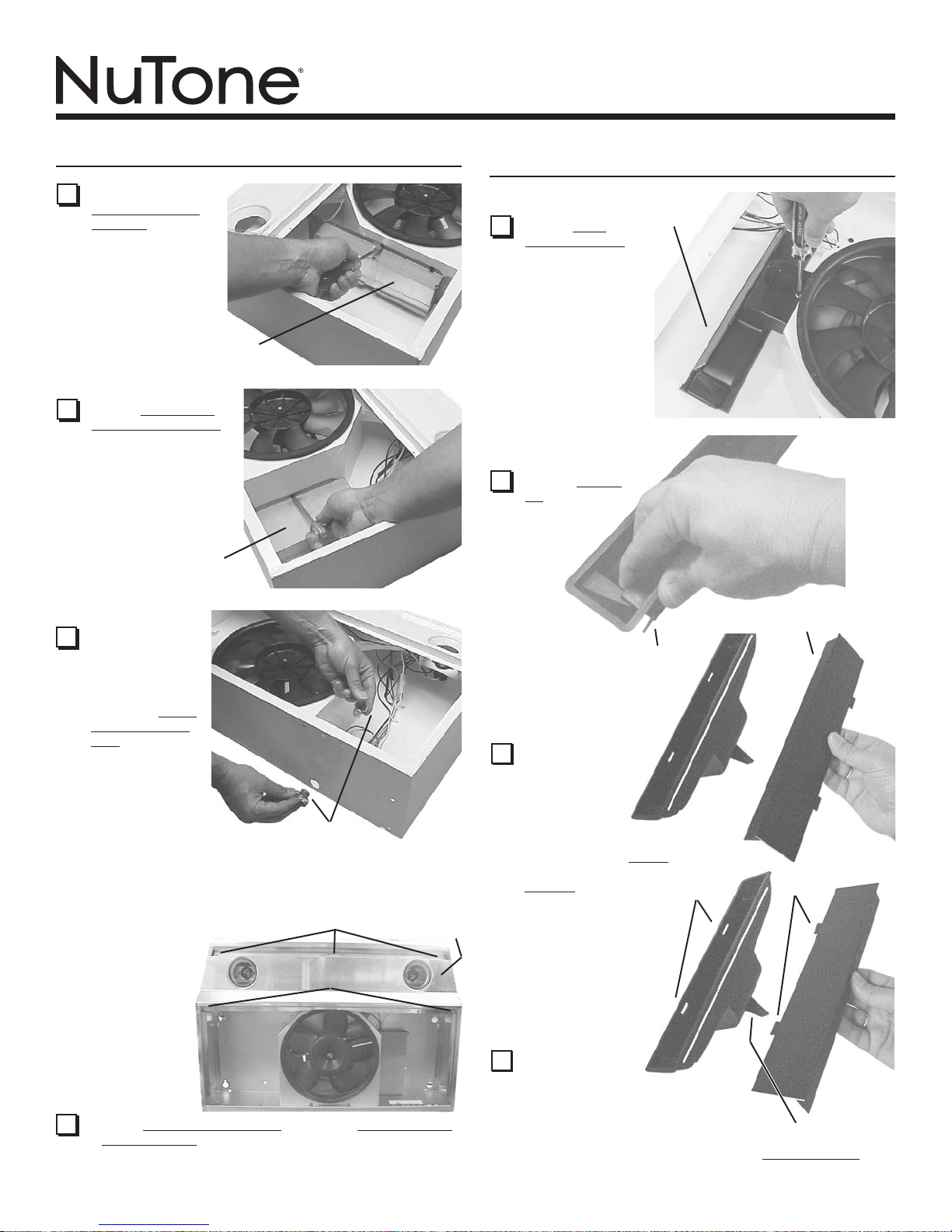

Page 3

ALLURE™ WS15 SERIES

PREPARE THE HOOD PREPARE THE HOOD

RANGE HOOD

Page 3

3 Remove

Damper/Duct Connector

from inside the hood. Set connector aside

- with mounting screws.

DAMPER/DUCT

CONNECTOR

4 Remove Wiring

Cover from inside the hood. Parts bag can be found underneath. Set cover, mounting screw and parts bag aside.

WIRING

COVER

5 Remove either

top or back wiring knockout and install approved

Electrical Cable Clamp.

7 Remove Air

Chute - held in

place with one (1) screw.

NOTE: Be care-

ful not to disconnect any wires.

8 Remove Baffle

from air chute.

AIR CHUTE

BAFFLE



BAFFLE



ELECTRICAL CABLE CLAMP

Non-Ducted Installation - Skip to “Connect Wiring” section.

(3) #8 SCREWS

The following Steps (6 thru

13) are for

(2) #8 SCREWS

DUCTED INSTALLATION ONLY.

6 Remove Light Panel - held in place with (3) #8 screws

and (2) #8 screws. Disconnect light assembly wire harness (white connector).

LIGHT

PANEL

9 Rotate baffle. Re-

insert baffle into air chute (as shown) so that baffle tabs fit all the way into slots in air chute. An audible “click” will be heard when fully installed. This will close off the air flow through the non-ducted slots on top of hood.

SLOTS



Re-install air chute, re-connect wire

harness, and replace light panel.

NOTE: Be careful not to trap wires

between support fin and light panel.



TABS



SUPPORT FIN

Page 4

ALLURE™ WS15 SERIES

RANGE HOOD

Page 4

PREPARE THE HOOD

TOP RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼” x 10”

Vertical & for 7” Round

Discharge)

REAR

RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼” x 10” Horizontal Discharge)

11 Remove appropriate Duct Knockout(s) from top or back of

hood.

UP TO 1” SIDE-TO-SIDE ADJUSTMENT

TAPE

SEMI-CIRCULAR

DUCT KNOCKOUT

(Remove for 7” Round

Discharge)

TOP/BACK

EDGE

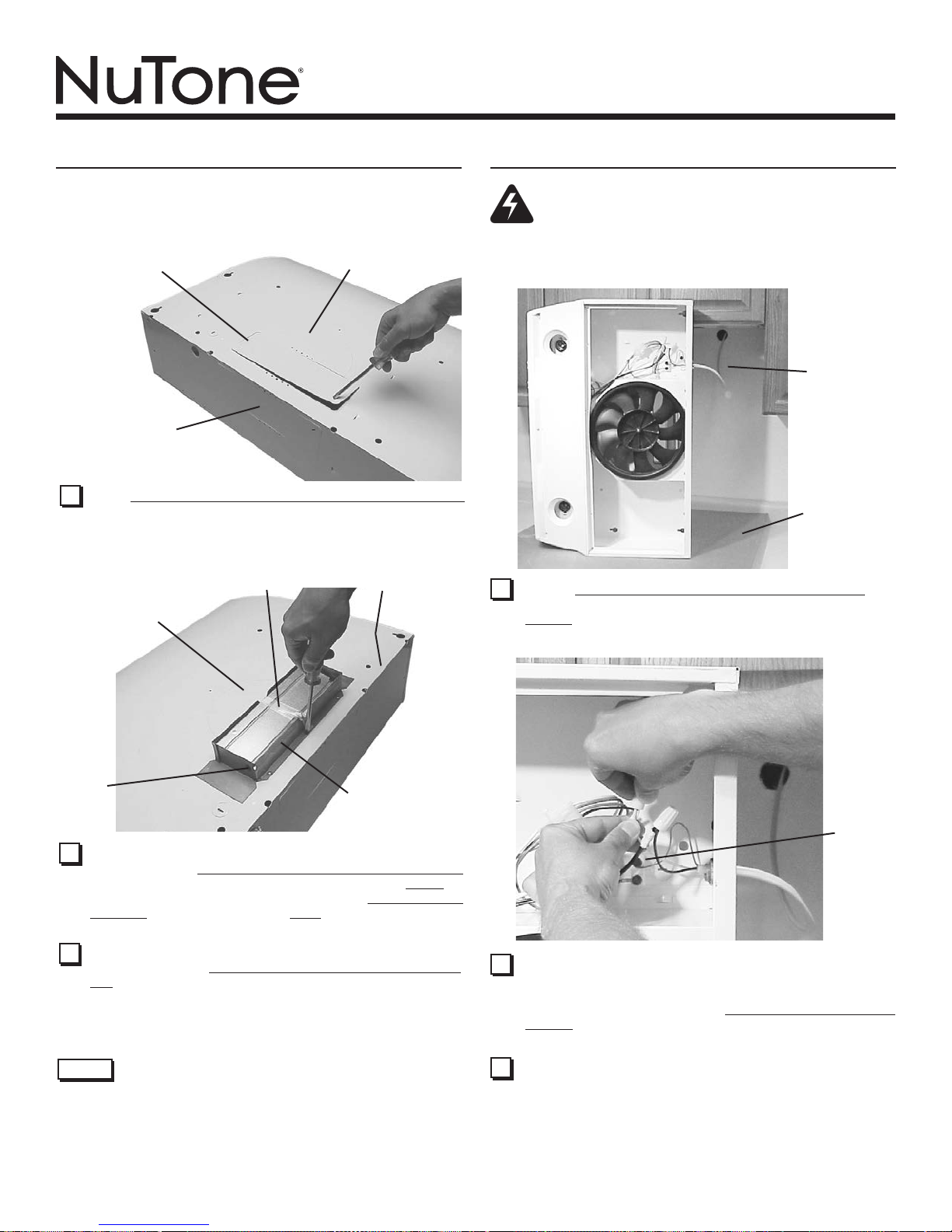

CONNECT WIRING

WARNING: To reduce the risk of electric shock, make sure power is switched off at the service panel. Lock or tag service panel to prevent power from being switched on accidentally.

HOUSE

WIRING

(120 VAC)

CARDBOARD

(Use to protect

cooktop)

1 Connect House Wiring (120 VAC) to hood. Use a piece of

Cardboard to protect the cooktop, if necessary.



PIVOT

3¼” x 10” Ducted Discharge Only: Attach Damper/Duct

Connector over knockout opening. Make sure damper Pivot is nearest to Top/Back Edge of hood. Remove Tape from damper flap.

7” Round Ducted Discharge Only: Re-install 7” Round Duct

Plate removed in Step #1 under “PREPARE THE HOOD” section. Install a 7” round damper (purchase separately). Damper flap must open freely in direction of air flow (away from range hood).

NOTE

up to ½” on either side of hood center. In extreme off-center installations, one end of the duct connector may need to be trimmed to clear the electrical cable clamp.

To accomodate off-center ductwork, the Damper/Duct Connector can be installed up to 1-inch on either side of hood center or the 7” Round Duct Plate can be installed

DAMPER/DUCT

CONNECTOR

(Vertical discharge

position shown)

GREEN

GROUND

SCREW

2 Connect house black to hood black wire, house white to hood

white wire, and house ground under Green Ground Screw. Securely tighten cable clamp onto house wiring.

3 Replace wiring cover.

Page 5

ALLURE™ WS15 SERIES

RANGE HOOD

Page 5

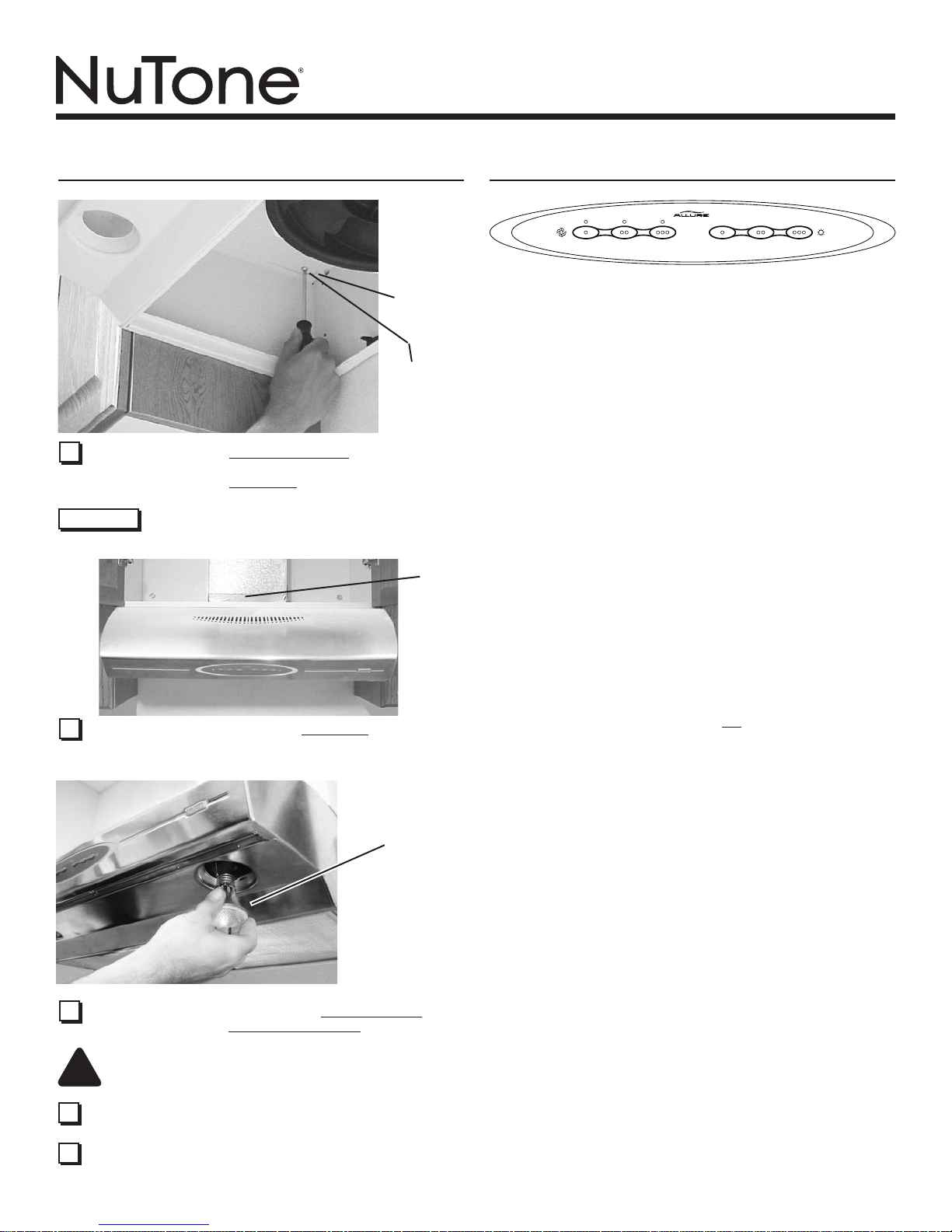

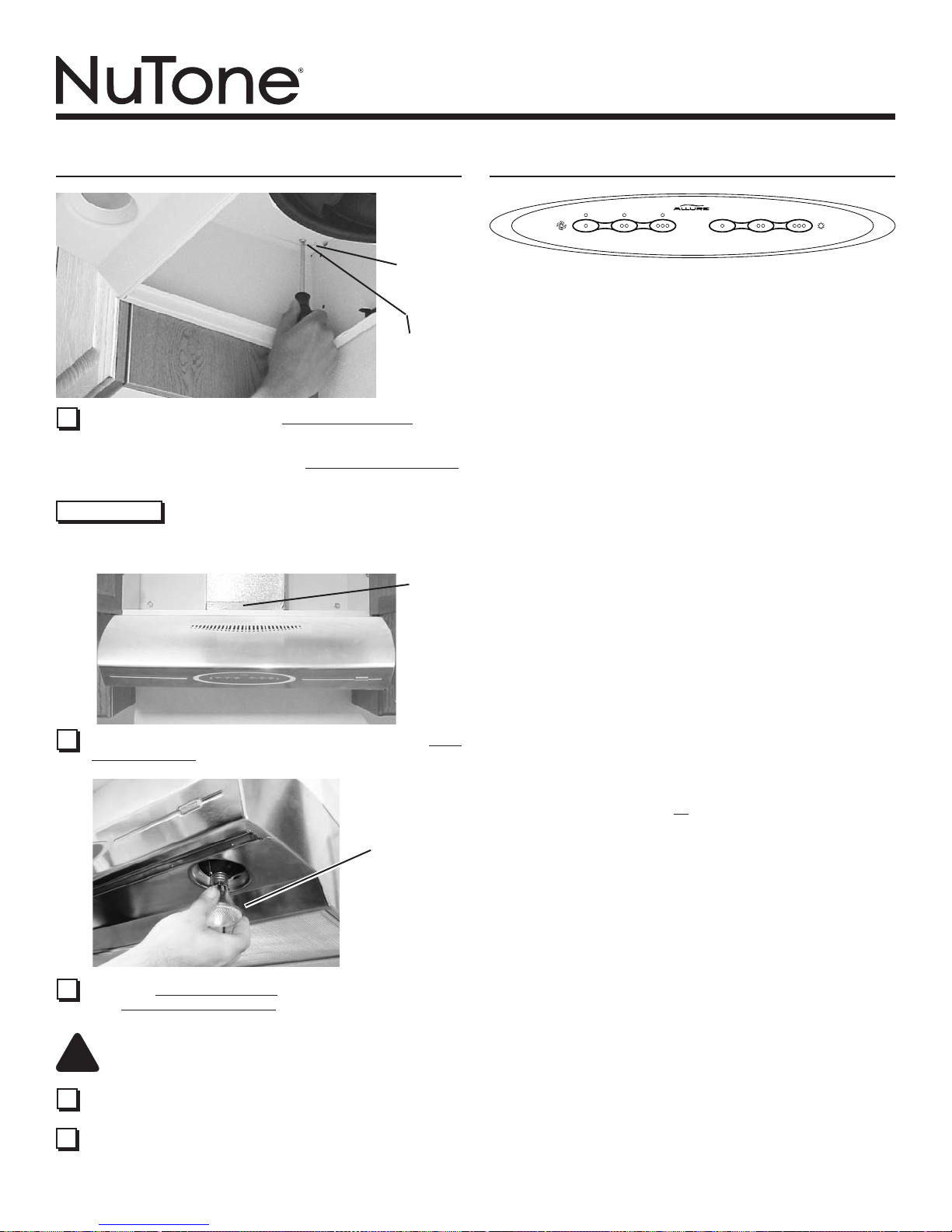

INSTALL HOOD

KEYHOLE

(4)

MOUNTING

SCREW

(4)

1 Hang hood from (4) Mounting Screws (from parts bag).

Slide hood towards wall until mounting screws are engaged in narrow end of (4) Keyholes. Tighten mounting screws securely.

CAUTION DO NOT PUSH ON FAN BLADE. Pushing on the

blade may cause it to interfere with other hood parts.

DUCT

TAPE

2 Connect ductwork to hood. Use Duct Tape to make joints

secure and air tight.

PAR20, 50W MAX. HALOGEN

BULB (2)

- or R16,

40W MAX.

INCANDESCENT

BULB (2)

OPERATION

Fan and Lights: 3 push button switches for each. Push any but-

ton to select one of 3 fan speeds or one of 3 light levels. Push the same button to turn fan or light off. Press another button to change fan speed or light level. A light above each fan button indicates the fan speed.

Heat Sentry: Your range hood is equipped with the Heat Sentry feature, which monitors temperature. The Heat Sentry will automatically turn the fan on at its highest speed when the temperature is above normal.

1) If a fan setting is selected when the Heat Sentry in on, the light above the fan button will flash on and off.

2) If the fan setting is off when the Heat Sentry is on, the light above fan button 3 will flash on and off rapidly.

After the temperature has lowered to normal, the fan will change to the setting prior to the Heat Sentry turning on.

Fuse: The hood control contains a fuse to protect it from power surges. If the fuse has opened (blown), the green fan-level indicators will operate properly when the fan buttons/switches are pressed - but the fan and lights will not turn on.

The fuse is a 5 x 20 mm, 10 Amp, Fast-Acting, 125V (min.). Common manufacturer and part numbers are: Littlefuse, 217010; Bussmann, GMA10A; Wickmann, 1942100. Radio Shack, Digikey (1-800-344-

4539), and most electronic supply stores have them in stock. To replace the fuse:

1. Disconnect power at service entrance.

2. Remove filters, bottom panel, light wire harness, and air chute.

3. Remove and inspect fuse. If it is not open (blown), additional diagnostics need to be done.

4. Install new fuse.

5. Re-assemble air chute, light wire harness, bottom panel, and filters.

6. Turn on power and check hood/control operation.

NOTE:

This hood utilizes an offset blower design to achieve greater performance and lower sound levels. As a result, you may notice that cooking impurities are more attracted to one side or appear to be pulled-in faster than they appear on the opposite side. This is completely normal. The hood has been designed and tested to provide good capture of cooking impurities and odors under all normal cooking conditions regardless of the cooking location on the cooktop. Please note that cooking on the rear burners will always result in the best capture results, regardless of the hood design.

3 Install (2) PAR20, 50 W Maximum Halogen Bulbs or (2)

R16, 40 W Maximum Incandescent Bulbs. Purchase bulbs separately.

CAUTION: Bulbs may be hot! Refer to bulb packaging

for further information.

4 Remove plastic protective film from outer frame of filters.

5 Replace filters and make sure fan blade turns freely. Turn on

power at service panel, and test for proper operation.

Page 6

CLEANING

WARNING: To reduce the risk of electric shock, disconnect from power supply before cleaning.

Aluminum mesh filters: Clean frequently using hot water and a

mild detergent. Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the filter may occur if using phosphate detergent or as a result of local water conditions

- but this will not affect filter performance. This discoloration is not covered by the warranty.

Charcoal filters: Clean filter surfaces frequently with a damp cloth and a mild detergent. DO NOT immerse filters in water or put in dishwasher. The special “Clean Sense” feature indicates when the filter is to be replaced. The dotted lines on the indicator strip will change to wide solid lines when it is time to change the filter. The “Clean Sense” feature works best when facing toward the cooking surface.

To clean hood: Remove filters. Use a damp cloth and a mild detergent to wipe all grease-laden surfaces. Use care when cleaning fan blade - it must not become bent or misaligned. DO NOT ALLOW WATER TO ENTER MOTOR. Make sure all surfaces are completely dry before re-installing filters and restoring power.

Motor is permanently lubricated. Do not oil or disassemble motor.

ALLURE™ WS15 SERIES

RANGE HOOD

Page 6

NON-DUCTED FILTERS

If hood is to be installed Non-Ducted: Purchase a set of (2) non-ducted filters from your local distributor or retailer and attach them to the aluminum mesh filters.

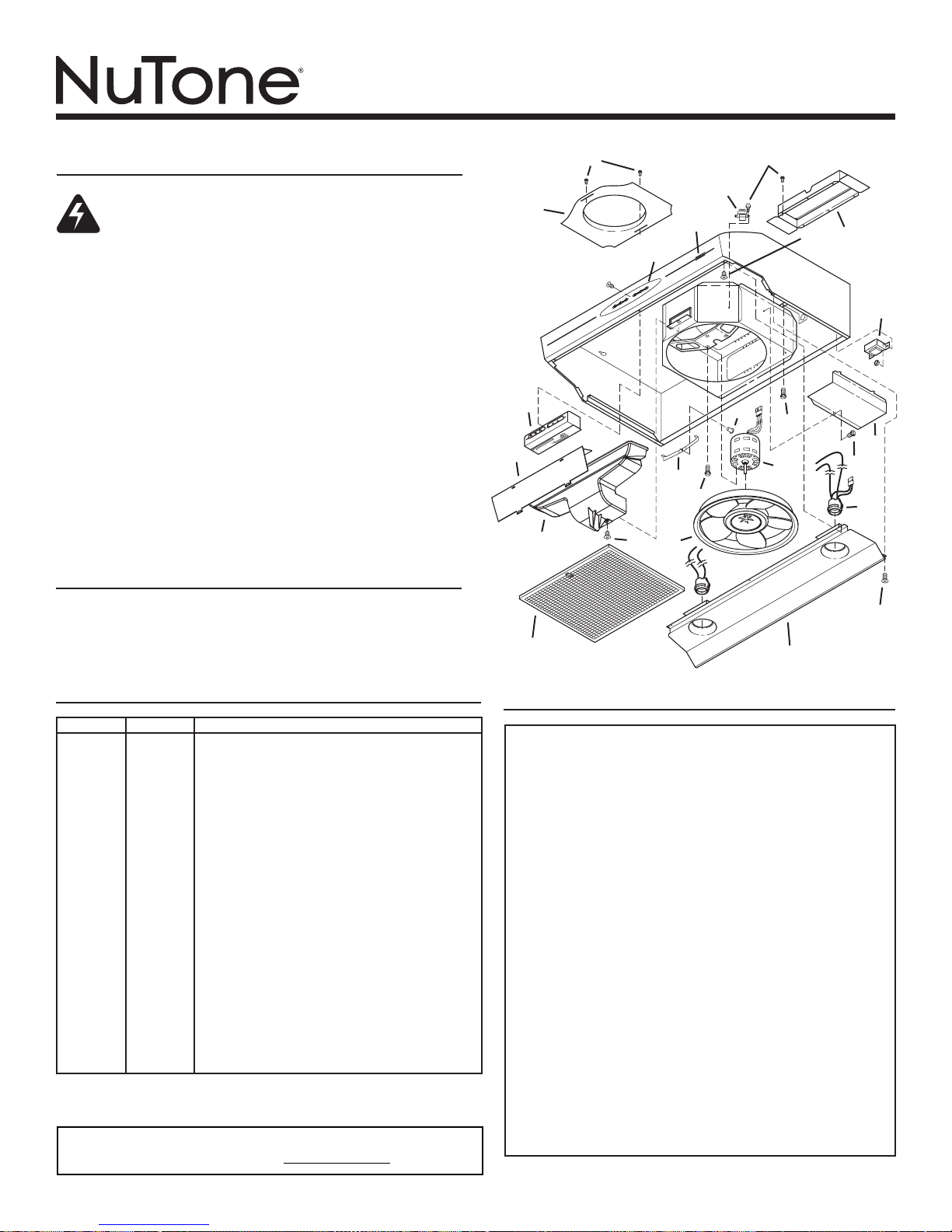

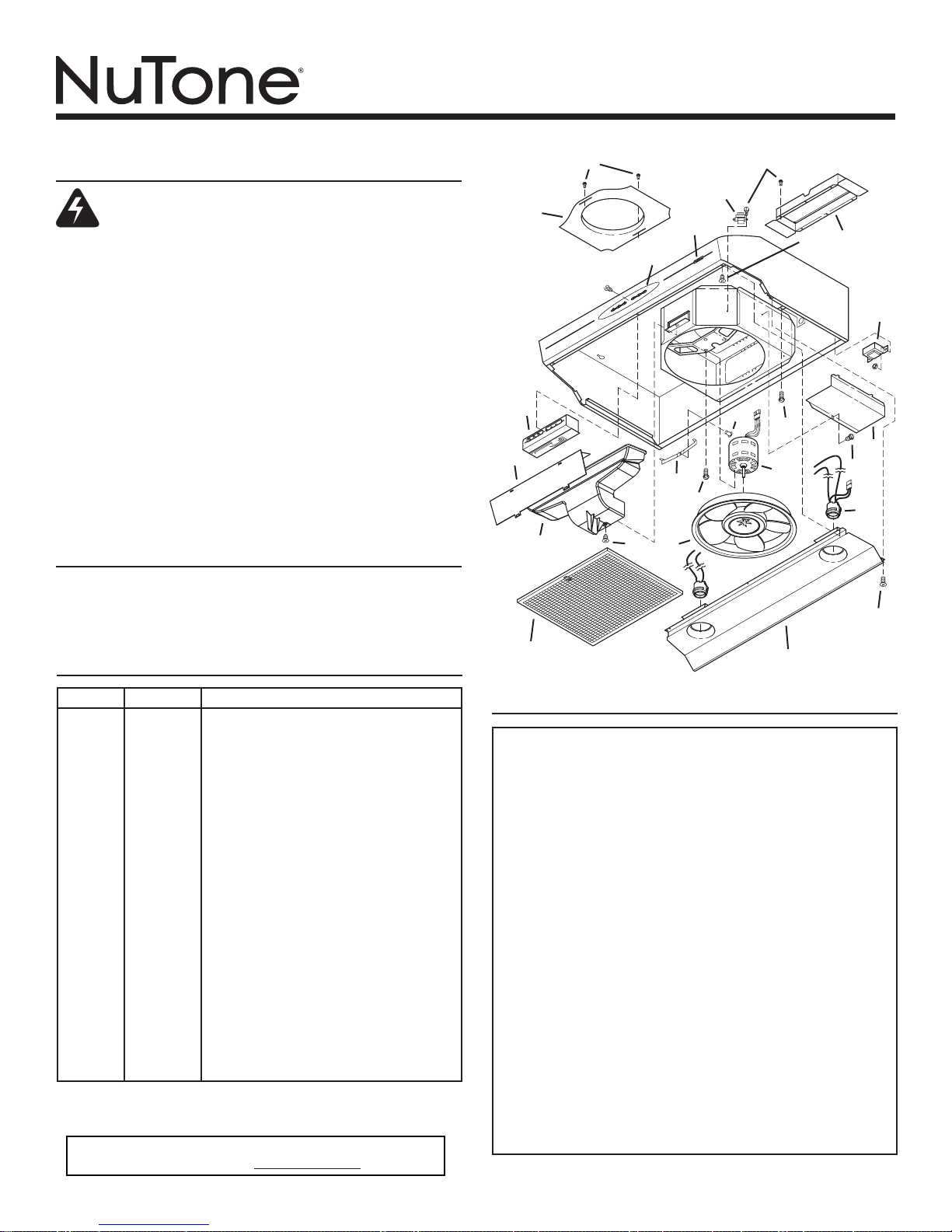

SERVICE PARTS

KEY NO. PART NO. DESCRIPTION

1 R680508 7” Round Duct Plate (includes hardware) 2 R740013 Damper/Duct Connector (includes hardware) 3 R602017 Screw, #8-18 x ¼ Hex* (2 in package) 4 99091152 Nameplate 5 R602534 Screw, 8-18 x 3/8* (2 in package) 6 R602533 Ground Screw (2 req.) 7 98010725 Wiring Cover (includes hardware) 8 * Rivet, Pop .125 dia. 9 R169016 Filter Spring Kit 10 R169002 Motor Mounting Screw (3 each part) 11 R99080535 Motor (includes Motor Mounting Kit) 12 R401647 Air Chute Assembly (includes Key No. 15 & hardware) 13 R401646 Baffle 14 R531075 Fan Blade (Includes hairpin clip) ** R99420635 Hairpin Clip 15 99010361 Filter Kit (2 per bag) 16 R111630 Lamp Socket Harness 17 R720174 Light Panel 18 R501031 Isolation Transformer 19 97018343 Auto Transformer (includes hardware) 20 97018344 Control Assembly (includes Key No. 4 & hardware) 21 99091149 Medallion ** 99271422 Wire Harness ** 99010308 Non-Ducted Filter Kit (2 per bag) ** R564074 Control Fuse, 10A

Order replacement parts by PART NO. - not by KEY NO. * Standard hardware - may be purchased locally. ** Not illustrated.

Replacement parts can now be ordered on our website.

Please visit us at www.NuTone.com

WARRANTY

Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.nutone.com 888-336-3948

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

99044624D

Page 7

ALLURE™ WS15 SERIES

CAMPANA EXTRACTORA

SERIE WS15 ALLURE™

RANGE HOOD

CAMPANA EXTRACTORA SERIE WS15 ALLURE

™

LEA Y CONSERVE ESTAS INSTRUCCIONES

PARA COCINAR DOMÉSTICO SOLAMENTE.

Page 7

Página 7

Patent No.: US D450, 829 S

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO, O LESION A PERSONAS, PROCURE LO SIGUIENTE:

1. Utilice esta unidad sólo en la manera prescrita por el fabricante. Si tiene usted alguna pregunta, comuníquese con el fabricante a la dirección o el teléfono indicados en la garantía.

2. Antes de efectuar algún servicio o limpieza, se debe desconectar la corriente eléctrica en el armario de circuitos y asegurarlo con llave para evitar que la corriente sea conectada accidentalmente. Cuando no se puedan inmovilizar los medios de desconexión de servicio, pegue con seguridad un dispositivo de advertencia prominente, tal como una etiqueta, en el tablero de servicio.

3. Todo trabajo de instalación y cableado eléctrico debe ser realizado por personal calificado y de acuerdo con todos los códigos y normas pertinentes, incluyendo los códigos y normas relacionados con construcción clasificada para incendio.

4. Aire suficiente es necesario para facilitar la combustión adecuada y la salida apropiada de gases por la chimenea de la unidad y para evitar corrientes de aire invertidas. Siga las instrucciones y medidas de seguridad del fabricante del equipo y de las sociedades profesionales de equipos de calentadores y los reglamentos de seguridad locales.

5. A cortar o perforar la pared o el techo, no dañe el cableado eléctrico u otros servicios públicos ocultos a la vista.

6. Para reducir el riesgo de incendio o de descarga eléctrica, no utilice este ventilador con ningún dispositivo de una control de velocidad de estado sólido adicional.

7. Los abanicos con ducto deberán siempre tener una salida hacia el exterior.

8. Para reducir el riesgo de incendio, use sólo ductos de metal.

9. Uso con el kit aprobado del la conexión de la cuerda solamente.

10. Esta unidad se debe instalar con tierra efectiva.

PARA REDUCIR EL RIESGO DE UN INCENDIO POR GRASA EN EN LA ESTUFA:

1. Nunca deje sin atender las unidades de superficie cuando tengan ajustes altos. Los reboses pueden provocar humo y derrames grasosos que se pueden incendiar. Caliente lentamente el aceite en un ajuste bajo o medio.

2. Siempre ENCIENDA la campana cuando cocine con alta temperatura o cuando cocine alimentos que se puedan incendiar.

3. Limpie con frecuencia los ventiladores. No debe permitir que la grasa se acumule en el ventilador ni en el filtro.

4. Utilice un sartén de tamaño adecuado. Siempre utilice el utensilio adecuado al tamaño del elemento de superficie.

PARA REDUCIR EL RIESGO DE LESION A PERSONAS RESULTADO DE UN INCENDIO DEBIDO A GRASA ACUMULADA EN LAS HORNILLAS, PROCURE LO SIGUIENTE:*

1. AHOGUE LAS LLAMAS con una tapa ajustada o charola de metal, después apague la hornilla. TENGA CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE Y AVISE A LOS BOMBEROS.

2. NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN LLAMAS - Usted se podrá quemar.

3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas - puede resultar una explosión de vapor violenta.

4. Utilice un extinguidor SOLAMENTE si:

A. Usted sabe que tiene un extinguidor de clas ABC y lo sabe utilizar. B. El incendio es pequeño y contenido dentro del área donde se inició. C. Los bomberos han sido avisados. D. Usted puede combatir el incendio con una salida a su espalda. * Basado en las recomendaciones para “Seguridad en la Cocina” publicadas

por la NFPA de los EEUU.

PRECAUCION

1. Para el uso de interior solamente.

2. Solamente para uso general de ventilación. No utilice para descargar materiales o vapores riesgosos o explosivos.

3. Para evitar daños al motor y evitar que las navajas del abanico emitan mucho ruido o estén fuera de balance, mantenga el motor libre de pelusa, polvo, etc.

4. Para obtener mejores resultados en la captura de los vapores de la estufa, el parte superior del extractor debe montarse a entre 45.7 a 60.9 cm sobre las hornillas de la estufa.

5. Por favor lea la etiqueta con las especificaciones del equipo para otros requisitos y mayor información.

A la persona que realiza la instalación: Deje este manual con el dueño de la casa. Al dueño de la casa: Las instrucciones de operación y limpieza se encuentran en la página 11.

NOTA Si la campana se va a instalar en un sistema sin conductos: Compre un juego de (2) filtros para sistemas sin con-

ductos en la tienda distribuidora o minorista de su locali-

dad y móntelos en los filtros de malla de aluminio.

CONTENIDO

Este manual se divide en las siguientes secciones:

“PREPARACIÓN DEL LUGAR DONDE SE VA A INSTALAR LA CAM-

PANA”

Tienda de los conductos desde el techo o la tapa de pared, y haga la conexión eléctrica desde el panel de servicio hasta el sitio de la instalación.

“PREPARACIÓN DE LA CAMPANA”

Prepare la campana para su instalación

“CONEXIÓN ELÉCTRICA”

Haga las conexiones eléctricas hacia la campana

“INSTALACIÓN DE LA CAMPANA”

Asegure la campana en el gabinete y en el sistema de conductos. Instale focos y filtros.

“OPERACIÓN”

Cómo usar los controles de la campana

“LIMPIEZA”

Mantenga su campana en condiciones óptimas de funcionamiento

“PIEZAS DE REPUESTO”

Número de las piezas y vista ampliada de los componentes de la campana

“GARANTÍA”

Garantía limitada de un año y cómo comunicarse con nosotros

Registre su producto en línea en: www.nutone.com/register

Page 8

ior

PARA COCINAR

PREPARACIÓN DEL LUGAR DONDE SE VA A INSTALAR LA CAMPANA

TAPA DE TECHO

CONDUCTO DE

8,3 cm x 25,4 cm O REDONDO DE 17,8 cm (para descarga vertical)

ALLURE™ WS15 SERIES

CAMPANA EXTRACTORA

SERIE WS15 ALLURE™

RANGE HOOD

Page 8

Página 8

PREPARACIÓN DEL LUGAR DONDE SE VA A INSTALAR LA CAMPANA

SISTEMA VERTICAL DE CONDUCTOS

REDONDOS DE 17.8 CM (7”)

PLAFÓN

GABINETE

CAMPANACAMPANA

De 45,7 cm a 60,9 cm SOBRE LA SUPERFICIE

CABLEADO ELÉCTRICO

DOMÉSTICO (Parte super

o posterior de la campana)

TAPA DE PARED

CONDUCTO DE 8,3 cm x 25,4 cm (para descarga horizontal)

1 Determine si la descarga de la campana va a ser vertical [conducto

de 8.3 cm x 25.4 cm (3 ¼” x 10”) o conducto redondo de 17.8 cm (7”)], horizontal [sólo conducto de 8.3 cm x 25.4 cm (3 ¼” x 10”)] o si es un sistema sin conductos. En el caso de descarga vertical u horizontal, tienda los conductos entre el lugar donde va a instalar la campana y la tapa de techo o la tapa de pared. Para obtener los mejores resultados, utilice el número mínimo de transiciones y codos.

2 Utilice los siguientes diagramas para colocar adecuadamente los

conductos y hacer el corte exacto para la conexión eléctrica en el gabinete o en la pared. En el caso de aquellas instalaciones en sistemas sin conductos, NO haga ningún orificio de acceso para el conducto.

SISTEMA VERTICAL DE CONDUCTOS DE 8.3 cm x 25.4 cm (3 ¼” x 10”)

TORNILLOS PARA EL MONTAJE DE LA CAMPANA (4)

35,4 cm 35,4 cm

FRENTE DEL GABINETE

35,4 cm 35,4 cm

19,1 cm

12,7 cm

26,7 cm

3,8 cm

3 Haga las conexiones del cableado doméstico entre el panel de

servicio y el lugar donde va a instalar la campana.

PREPARACIÓN DE LA CAMPANA

PLACA DEL CONDUCTO

REDONDO DE 17.8 CM (7”)

LÍNEA

19,1 cm

13,3 cm

ORIFICIO DE ACCESO PARA

LOS CABLES ELÉCTRICOS

(en el fondo del gabinete)

5 cm

26,7 cm

3,8 cm

FONDO DEL GABINETE

12,7 cm

3,2 cm

CUÑAS DE MADERA

(sólo gabinetes de

fondo empotrado)

13,3 cm

ORIFICIO DE ACCESO

DEL CONDUCTO HORIZONTAL

CENTRAL

SISTEMA HORIZONTAL DE CONDUCTOS DE 8.3 cm x 25.4 cm (3 ¼” x 10”)

CUÑAS DE MADERA (sólo gabinetes de fondo empotrado)

FRENTE DEL GABINETE

ORIFICIO DE ACCESO DEL

9,5 cm

FONDO DEL GABINETE

TORNILLOS PARA EL MONTAJE DE LA CAMPANA (4)

CONDUCTO HORIZONTAL

13,3cm13,3

35,4 cm 35,4 cm

LÍNEA

CENTRAL

1,9 cm

0,32 cm

19,1 cm

ORIFICIO DE ACCESO PARA LOS CABLES ELÉCTRICOS (en la pared)

1 Quite la placa del conducto redondo de 17.8 cm (7”) de la parte

superior de la campana. Colóquela aparte, con los tornillos de montaje.

FILTROS

2 Quite la cinta que sujeta los filtros en su lugar. Tire hacia abajo

de mango/pestillo y sáquelos levantándolos. Coloque los filtros a un lado.

Page 9

PREPARACIÓN DE LA CAMPANA

ALLURE™ WS15 SERIES

CAMPANA EXTRACTORA

SERIE WS15 ALLURE™

RANGE HOOD

Página 9

Page 9

PREPARACIÓN DE LA CAMPANA

3 Quite el conector del

regulador de tiro/ conector del interior

de la campana. Ponga aparte el conector y los tornillos de montaje.

CONECTOR DEL REGULADOR

DE TIRO/CONDUCTO

4 Quite la cubierta de

la conexión eléctrica del interior de la campana. La bolsa de partes se encuentra debajo. Ponga aparte la cubierta, los tornillos de montaje y la bolsa de partes.

CUBIERTA DE LA

CONEXIÓN ELÉCTRICA

5 Quite el agujero

ciego para los cables eléctricos, ya sea el superior o el posterior, e instale una grapa

para cable eléctrico aprobada.

GRAPA DEL CABLE ELÉCTRICO

Para instalaciones sin conducto, pase a la sección “Conexión Eléctrica”.

Los siguientes

(3) #8 TORNILLOS

PANEL DE

ILUMINACIÓN

pasos (del 6 al 13) son SÓLO PARA

(2) #8 TORNILLOS

INSTALACIONES CON CONDUCTO.

6 Quite el panel de iluminación - fijado con (3) #8 tornillos

y (2) #8 tornillos. Desconecte el juego del arnés del alambre (conectador blanco).

CONDUCTO

7 Quite el con-

ducto para aire

- fijado con un (1) tornillo.

NOTA: Tenga

cuidado de no desconectar ningún cable.

8 Quite el deflec-

tor del conducto para aire.

PARA AIRE

DEFLECTOR



DEFLECTOR



9 Gire el deflec-

tor. Vuelva a insertar el deflector en el conducto para aire de manera (según lo demostrado) que las aletas entren totalmente en las ranuras del conducto para aire. Un “tecleo” audible será oído cuando está instalado completamente. Esto se cerrará del aire atraviesa las ranuras sin conductos encima de la campana.

Reinstale el

conducto para aire, vuelva al conectar el arnés del alambre, y substituya el panel de iluminación.

NOTA: Tenga cuidado de que ninguno

de los cables quede atrapado entre la aleta de apoyo y el panel de iluminación.

RANURAS



ALETAS



ALETA DE APOYO

Page 10

PREPARACIÓN DE LA CAMPANA

ALLURE™ WS15 SERIES

CAMPANA EXTRACTORA

SERIE WS15 ALLURE™

RANGE HOOD

CONEXIÓN ELÉCTRICA

Page 10

Página 10

AGUJERO CIEGO

AGUJERO CIEGO SUPERIOR DEL CONDUCTO RECTANGULAR

(Quite en el caso de descargas verticales de 8.3 cm x 25.4 cm (3 ¼” x 10”) o de descargas con conductos redondos de

17.8 cm (7”)

AGUJERO CIEGO

POSTERIOR DEL

CONDUCTO RECTAN-

GULAR

(Quite en el caso de descargas

horizontales de 8.3 cm x 25.4

cm (3 ¼” x 10”)

11 Quite el agujero o agujeros ciegos para los conductos

apropiados de la parte superior o de la parte posterior de la campana.

CINTA

AJUSTE

LATERAL

HASTA DE

2.5 CM (1”)



PARA CONDUCTO SEMI-

CIRCULAR

(Quite en el caso de

descargas con conductos

redondos de 17.8 cm (7”)

BORDE SUPERIOR/

POSTERIOR

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas, asegúrese de apagar el interruptor de alimentación eléctrica en el panel de servicio. Bloquee o rotule el panel de servicio para evitar que alguien conecte accidentalmente la energía eléctrica.

CABLEADO DOMÉSTICO

(120 VCA)

CARTÓN

(Para proteger

la superficie de

la estufa.)

1 Haga la conexión eléctrica del suministro doméstico (120

VCA) en la campana. Si es necesario, use un pedazo de cartón para proteger la superficie de la estufa.

CONECTOR DEL

PIVOTE

12 Sólo para descargas con conductos de 8.3 cm x 25.4 cm (3 ¼”

x 10”): Coloque el conectador del regulador de tiro/conducto sobre la abertura del agujero ciego. Asegúrese de que el pivote del regulador de tiro quede lo más cerca posible del borde superior/ posterior de la campana. Quite la cinta de la aleta del regulador de tiro.

13 Sólo para descargas con conducto redondo de 17.8 cm (7”):

Vuelva a instalar la placa del conducto redondo de 17.8 cm (7”) que quitó en el paso 1 de la sección “PREPARACIÓN DE LA CAMPANA”. Instale un regulador de tiro redondo de 7” (se compra por separado). La aleta del regulador se debe abrir libremente en dirección del flujo de aire (en sentido contrario a la campana de la estufa).

NOTA

cualquier lado o la placa del conducto redondo de 17.8 cm (7”) se pueden instalar a una distancia hasta de 1.3 cm (½”) desde el centro de la campana hacia cualquier lado. En instalaciones excéntricas extremas, un extremo del conector de regulador de conducto puede necesitar ser cortado al claro la grapa para cable eléctrico.

Para acomodar los conductos descentrados, el conector del regulador de tiro/conducto se pueden instalar a una distancia hasta de 2.5 cm (1”) desde el centro de la campana hacia

REGULADOR DE

TIRO/CONDUCTO

(Se muestra la posición

de descarga vertical.)

TORNILLO VERDE DE CONEXIÓN A TIERRA

2 Conecte el cable negro del suministro doméstico con el cable

negro de la campana, el cable blanco del suministro doméstico con el cable blanco de la campana y la conexión a tierra del suministro doméstico debajo del tornillo verde de conexión a tierra. Apriete fijamente una grapa para cable eléctrico a cableado doméstico.

3 Vuelva a instalar la cubierta de la conexión eléctrica.

Page 11

ALLURE™ WS15 SERIES

CAMPANA EXTRACTORA

SERIE WS15 ALLURE™

RANGE HOOD

Page 11

Página 11

INSTALACIÓN DE LA CAMPANA

ORIFICIO

TIPO

BOCALLAVE

(4)

TORNILLO

MONTAJE

(4)

1 Cuelgue la campana de los (4) orificios de montaje (que se

encuentran en la bolsa de piezas). Deslice la campana hacia la pared hasta que los orificios de montaje queden conectados en el extremo angosto de los (4) orificios tipo bocallave. Apriete fijamente los tornillos de montaje.

PRECAUCION NO EMPUJE EN LA HOJA DEL VENTILADOR. El empujar en la aspa del ventilador puede hacerla interferir con

otras piezas de la capilla.

CINTA

PARA CON-

DUCTOS

2 Conecte el sistema de conductos en la campana. Use cinta

para conductos para fijar y sellar las uniones.

FOCO DE

HALÓGENO

PAR20,

50W MAX. (2)

- o -

R16, 40W MAX.

BULBOS

INCANDESCENTES

(2)

3 Instale (2) focos de halógeno PAR20, de 50 W máximo o (2)

R16 bulbos incandescentes del máximo de 40W. Compre los bulbos por separado.

PRECAUCION: ¡Los bulbos pueden ser calientes!

Refiera a la empaqueta del bulbo para la información adicional.

4 Remueva la película protectora de plástico del armazón

exterior de los filtros.

5 Vuelva a colocar los filtros, y asegúrese de que la hoja de

ventilador gira libremente. Conecte la energía en el panel de servicio y revise el funcionamiento adecuado de la campana.

OPERATION

Ventilador y luces: 3 conmutadores de pulsadores para cada uno.

Presione cualquier pulsador para seleccionar una de las tres velocidades del ventilador o una de las tres intensidades de luz. Presione el mismo pulsador para apagar el ventilador o la luz. Presione otro pulsador para cambiar la velocidad del ventilador o la intensidad de la luz. Una luz verde que se encuentra sobre cada pulsador indica la velocidad del ventilador.

Heat Sentry: La campana de su estufa está equipada con la característica Heat Sentry que supervisa y controla la temperatura. Cuando la temperatura sea mayor que la normal, la característica Heat Sentry encenderá automáticamente el ventilador a la velocidad más alta.

1. Si hay un ajuste seleccionado del ventilador cuando Heat Sentry está funcionando, la luz indicadora que se encuentra sobre el pulsador del ventilador destellará.

2. Si el ajuste del ventilador está apagado cuando Heat Sentry está funcionando, la luz que se encuentra sobre el pulsador 3 del ventilador destellará rápidamente.

Cuando la temperatura disminuye hasta el valor normal, el ventilador regresará al ajuste que tenía antes de que la característica Heat Sentry se encendiera.

Fusible: El control para campana tiene un fusible protector contra sobrevoltaje. Si el fusible está abierto (se fundió), los indicadores verdes de nivel del ventilador funcionarán adecuadamente cuando se presionen los botones o los conmutadores del ventilador, pero ni el ventilador ni las luces se encenderán. El fusible es de acción rápida, 5 x 20 mm, 10 amperios y 125 V (como mínimo). Los fabricantes comunes y números de piezas correspondientes son: Littlefuse, 217010; Bussmann, GMA10A; Wickmann, 1942100. Radio Shack, Digikey (1-800-344-4539), y la mayoría de las tiendas de accesorios eléctricos los tienen a la venta. Para reemplazar el fusible:

1. Desconecte la energía en la entrada de servicio.

2. Quite los filtros, el panel inferior, el grupo de conductores de la luz y el conducto de aire.

3. Quite y revise el fusible. Si no está abierto (fundido), necesitará realizar pruebas diagnósticas adicionales.

4. Instale un fusible nuevo.

5. Vuelva a montar el conducto de aire, el grupo de conductores de la luz, el panel inferior y los filtros.

6. Restablezca la energía y revise la operación del control y de la campana.

NOTA:

Esta campana utiliza un ventilador de compensación, diseñado para obtener un mejor desempeño y menores niveles de ruido. Como resultado, tal vez se dé cuenta de que las impurezas al cocinar se atraen más a un lado, o aparentan atraerse con más rapidez de lo que parece en el lado opuesto. Esto es totalmente normal. La campana ha sido diseñada y probada para captar bien las impurezas y los olores al cocinar en condiciones normales, sin importar la ubicación donde se cocine en la estufa. Tome en cuenta que al cocinar en los quemadores traseros siempre tendrá como resultado una mejor captación de las impurezas, sin importar el diseño de la campana.

Page 12

LIMPIEZA

ADVERTENCIA: Para reducir el riesgo de una descarga eléctrica, desconecte el suministro eléctrico antes de limpiar la unidad.

Filtros de malla de aluminio: Limpie frecuentemente los filtros con agua

caliente y un detergente suave. Limpie los filtros totalmente metálicos en el lavavajillas con un detergente sin fosfato. El filtro podría descolorarse si se utiliza un detergente con fosfato o debido al tipo de agua, pero esto no afecta su funcionamiento. Este descoloramiento no está cubierto por la garantía.

Filtros de carbón: Limpie frecuentemente los filtros con agua caliente y un detergente suave. NO sumerja los filtros en agua ni los coloque en el lavaplatos. La característica especial “Clean Sense” (Detección de limpieza) indica cuando se debe reemplazar el filtro. Las líneas de puntos en la tira indicadora cambiará a ancho de las líneas continuas a la hora de cambiar el filtro. La característica “Clean Sense” funciona mejor cuando se coloca orientada hacia la superficie para cocinar.

Para limpiar la campana: Quite los filtros. Use un paño húmedo y un detergente suave para limpiar las superficies con grasa. Tenga cuidado cuando limpie la hoja del ventilador. No se debe doblar ni desalinear. NO PERMITA LA ENTRADA DE AGUA EN EL MOTOR. Asegúrese de que todas las superficies estén completamente secas antes de volver a colocar los filtros y conectar la energía eléctrica.

El motor está permanentemente lubricado. No lubrique ni desmonte el motor.

CAMPANA EXTRACTORA

ALLURE™ WS15 SERIES

SERIE WS1 ALLURE™

SERIE WS15 ALLURE™

RANGE HOOD

Page 12

Página 12

FILTROS SIN CONDUCTOS

Si la campana se va a instalar en un sistema sin conductos: Compre un juego de (2) filtros para sistemas sin conductos en la tienda distribuidora o minorista de su localidad y sujete a los filtros de malla de alumino.

PIEZAS DE SERVICIO

CLAVE NO. PIEZA NO. DESCRIPCIÓN

1 R680508 Placa para conducto redondo de 17.8 cm (incluye herraje) 2 R740013 Conector de regulador de tiro/conducto (incluye herraje) 3 R602017 Tornillo, #8-18 x 1/4 hexagonal* (2 en el paquete) 4 99091152 Placa de identificación 5 R602534 Tornillo, 8-18 x 3/8* (2 en el paquete) 6 R602533 Tornillo de conexión a tierra 7 98010725 Cubierta para la conexión eléctrica (incluye herraje) 8 * Remache, .125 dia. 9 R169016 Juego de resorte de filtro 10 R169002 Tornillo de montaje del motor (3 cada pieza) 11 R99080535 Motor (incluye juego de montaje de motor) 12 R401647 Juego de conducto para aire (incluye clave no. 15 y herraje) 13 R401646 Deflector 14 R531075 Hoja del ventilador (incluye sujetador de horquilla) ** R99420635 Sujetador de horquilla 15 99010361 Juego de filtros (2 por bolsa) 16 R111630 Cableado preformado para el receptáculo del foco 17 R720174 18 R501031 Transformador de aislamiento 19 97018343 Autotransformador (incluye herraje) 20 97018344 Juego de control (incluye clave no. 4 y herraje) 21 99091149 Medallón ** 99271422 Arnés de alambres ** 99010308 Juego de filtros para sin conductos (2 por bolsa) ** R564074 Fusible de control, 10A

Pida piezas de repuesto dando como referencia el Nº. DE PIEZA, no el Nº. DE CLAVE * Herraje estándar: se puede comprar en la ferretería de la localidad. ** No ilustrado.

Las piezas de recambio se pueden ahora pedir en nuestro Web site.

Visítenos por favor en www.NuTone.com

Panel de iluminación

GARANTIA

Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADORES, BOMBILLAS DE HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS, TAPONES DE TECHO O PAREDES Y DEMÁS ACCESORIOS PARA CONDUCTOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan-NuTone), instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono que se menciona abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de presentar evidencia de la fecha original de compra.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.nutone.com 888-336-3948

GARANTIA BROAN-NUTONE LIMITADA POR UN AÑO

99044624D
