NuTone WF37, WF57NR User Manual

INSTALLATION INSTRUCTIONS

READ & SAVE THESE INSTRUCTIONS!

BRICK CONSTRUCTION

Refer to Figure 1.

1. Select a location for the fan in the center of the gable. Prepare a
17

3

⁄4" square opening.

2. Insert fan into opening from the outside of the home and secure in
place with eight mounting screws through the flange.

3. Caulk all exposed edges of the mounting flange to prevent water

seepage between fan and building.

Louvered Gable Fan

MODEL: WF37, WF57NR

FIGURE 1

FIGURE 2

BLOCK OFF
LOUVER IF ON
COMMON WALL
WITH FAN

BLOCK OFF
LOUVER IF ON
COMMON WALL
WITH FAN

173⁄

4"

Square

163⁄4" DIA.
10

1

⁄2" DEEP

203⁄4"

213⁄4"

17

3

⁄4"

183⁄

4"

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE. ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

A. To reduce the risk of fire or electric shock, do not use this fan with

any solid-state speed control device.

B. Use this unit only in the manner intended by the manufacturer. If you

have questions, contact the manufacturer.

C. Before servicing or cleaning unit, switch power off at service panel and

lock service panel to prevent power from being switched on accidentally.
When the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a tag, to the
service panel.

CAUTION:

For general ventilating use only. Do not use to exhaust hazardous or

explosive materials and vapors.

CAUTION:

This unit has an unguarded impeller. Do not use in locations readily

accessible to people or animals.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

A. Installation work and electrical wiring must be done by qualified person(s)

in accordance with all applicable codes and standards, including fire­rated construction.

B.

Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent back drafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration, and Air
Conditioning Engineers (ASHRAE), and the local code
authorities.

C. When cutting or drilling into wall or ceiling, do not damage electrical

wiring and other hidden utilities.
D. Ducted fans must always be vented to the outdoors.
E. If this unit is to be installed over a tub or shower, it must be marked as

appropriate for the application.

F. NEVER place a switch where it can be reached from a tub or shower.

FRAME CONSTRUCTION

Refer to Figure 2.

1. Select a location for the fan in the center of the gable. Prepare a
18

3

⁄

4

" high by 17

3

⁄

4

" wide opening and a support frame as illustrated

in Figure 2.

2. Insert fan into opening and secure in place with eight mounting
screws through the flange.

3. Caulk all exposed edges of the mounting flange to prevent water

seepage between fan and building.

MOUNTING THE FAN

• IMPORTANT: If fan is to be mounted on a wall that has an
existing louver, the louver must be blocked off to allow for
proper air circulation.

• For efficient operation, mount the fan as high as possible ­keeping the top of fan louvers below house trim board.

• This unit must be securely mounted with screws.

• Seven (7) square feet of inlet area is required for WF-57NR.

• Five (5) square feet of inlet area is required for WF-37.

• Fan flange must be mounted to exterior surface of building.

OPTIONAL ACCESSORY (Sold separately)

Model AHS-200 Automatic Heat Sensor will automatically shut
down the Attic Fan if, for any reason, the temperature in the
attic reaches 200°F.

Product specifications subject to change without notice.

4820 Red Bank Road, Cincinnati, Ohio 45227

Printed in U.S.A., Rev. 8/02, Part No. 87689

MOUNTING THE THERMOSTAT'S
OUTLET BOX

IMPORTANT: To assure proper operation of the
thermostat, it must not become covered by insulation and
must not be located adjacent to a heat source.

Secure the thermostat outlet box with screws or nails through
the mounting bracket and into wall stud or rafter. Position
flexible conduit so it does not touch fan sleeve.

ADJUSTING THE THERMOSTAT

The unit is shipped from the factory with the thermostat set at
110°F. The fan will automatically be turned on when the
temperature in the attic reaches 110°F and will automatically be
turned off when the temperature drops 10°F below the set
temperature. The “start” temperature setting may be adjusted to
any setting between 60° and 120°F.

WIRING

CAUTION: Be sure fan and switch are properly grounded
and all wiring complies with electrical code requirements for
120vAC, 15 amp circuit.

1. Refer to Figure 3. Run 120vAC wiring to the outlet box and secure

with standard box connector.

2. If desired, an on/off switch may be installed at a convenient location.

MAINTENANCE

CAUTION: Before cleaning or servicing unit, make sure
power is disconnected at service panel. (See important safety
instructions on page 1)

At the beginning of each ventilating season, check fan for any
debris that may be blocking fan blades, screen, or motor
ventilation openings.

To extend motor life, lubricate motor at the beginning of each
ventilating season. Oil ports are located on the front and back of
the motor. Use 5 or 6 drops of 20W non-detergent motor oil in
each port.

One Year Limited Warranty

WARRANTY OWNER: NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period
of one (1) year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one year period, NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS OR TUBES, FILTERS, DUCT, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES
FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident,
improper maintenance or repair (other than by NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.

NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS
WARRANTY. NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may

not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.

WARRANTY SERVICE: To qualify for warranty service, you must (a) notify NuTone at the address stated below or telephone [phone], (b) give the model
number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present
evidence of the original purchase date.

Date of Installation Builder or Installer

Model No. and Product Description

IF YOU NEED ASSISTANCE OR SERVICE:

For the location of your nearest NuTone Independent Authorized Service Center:

Residents of the contiguous United States Dial Free 1-800-543-8687

Please be prepared to provide:

Product model number • Date and Proof of purchase • The nature of the difficulty

Residents of Alaska or Hawaii should write to: NuTone Inc. Attn: Department of National Field Service, 4820 Red Bank Road, Cincinnati Ohio 45227-1599.
Residents of Canada should write to: Broan-NuTone Canada, 1140 Tristar Drive, Mississauga, Ontario, Canada L5T 1H9.

Rev. 03/2001

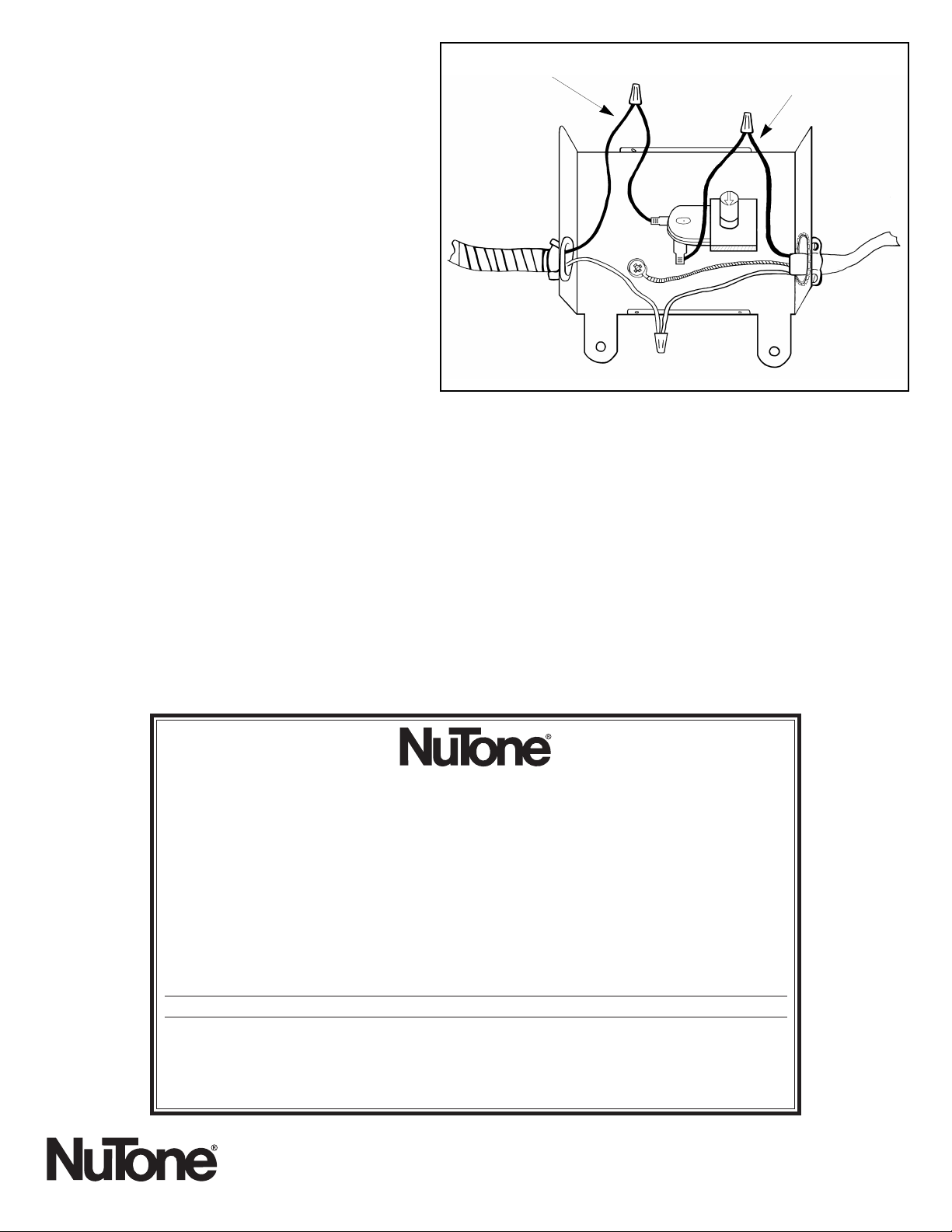

BLACK LEAD

FROM MOTOR

BLACK LEAD

HOUSE SUPPLY

SUPPLY

GROUND

FAN MOTOR

WIRING

WHITE LEADS
FROM MOTOR

AND HOUSE

SUPPLY

HOUSE SUPPLY

WIRING

FIGURE 3

LEA Y GUARDE ESTAS INSTRUCCIONES!

INSTRUCCIONES DE INSTALACION

Ventilador de dos aguas apersianado

MODELO: WF37, WF57NR

FIGURA 1

FIGURA 2

PERSIANA TAPADA
SI SE TRATA DE
UNA PARED
MEDIANERA CON
VENTILADOR

PERSIANA TAPADA
SI SE TRATA DE
UNA PARED
MEDIANERA CON
VENTILADOR

45.1
cm

45.1 cm

47.6
cm

INSTRUCCIONES IMPORTANTES DE
SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
SACUDIDA ELECTRICA O LESIONES A LAS PERSONAS,
OBSERVE LO SIGUIENTE:

A. Pour éviter tout risque d'incendie et de décharge électrique, ne

pas utiliser ce ventilateur avec une commande de vitesse à
semi-conducteurs.

B. Use esta unidad solamente de la manera prevista por el

fabricante. Si tiene preguntas, comuníquese con el fabricante.

C. Antes de dar servicio a la unidad o de limpiarla, apague la

corriente en el panel de servicio y ciérrelo con llave para evitar
que enciendan la corriente accidentalmente. Cuando no se
puedan cerrar con llave los medios de desconexión del
servicio, coloque un aviso de advertencia bien visible en el
panel de servicio, como por ejemplo una etiqueta.

PRECAUCION:

Solamente para uso de ventilación general. No lo use para

expulsar materiales y vapores peligrosos o explosivos.

PRECAUCION:

Esta unidad tiene un pistón impulsor sin protección. No lo use

en ubicaciones que sean accesibles a personas o animales.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
SACUDIDA ELECTRICA O LESIONES A LAS PERSONAS,
OBSERVE LO SIGUIENTE:

A. El trabajo de instalación y el cableado eléctrico deben ser

realizados por una persona cualificada según todos los
códigos y normas aplicables, incluida la construcción
clasificada para el fuego.

B. Se necesita aire suficiente para la combustión correcta y el

escape de gases a través del conducto de humos de la
chimenea del equipo quemador de combustible para evitar la
contracorriente. Siga las normas de seguridad y las directrices
del fabricante del equipo de calefacción así como las
publicadas por la Asociación Nacional de Protección contra
Incendios (NFPA, por sus siglas en inglés) y por la Asociación
Norteamericana para los Ingenieros de Calefacción,
Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas
en inglés), y de las autoridades del código local.

C. Cuando corte o taladre en una pared o techo, no dañe el

cableado eléctrico ni otros servicios públicos escondidos.

D. Los ventiladores entubados siempre deben de estar ventilados

hacia el exterior.

E. Si esta unidad se va a instalar sobre una bañera o ducha, debe

estar marcada como apropiada para la aplicación.

F. No instale NUNCA un interruptor donde pueda ser alcanzado

desde una bañera o ducha.

MONTAJE DEL VENTILADOR

• IMPORTANTE: Si se va a montar el ventilador en una pared

que tenga una persiana existente, hay que tapar la persiana
para permitir la circulación correcta del aire.

• Para conseguir un funcionamiento eficaz, monte el

ventilador lo más alto posible poniendo las persianas de la
parte superior del ventilador por debajo de la tabla de
acabado de la casa.

• Esta unidad debe montarse fijamente con tornillos.

• Se necesita un área interior de 0.65 m2 para el WF-57NR.

• Se necesita un área interior de 0.5 m2 para el WF-37.

• La brida del ventilador debe estar montada en un superficie

exterior del edificio.

ACCESORIO

OPCIONAL

(Vendido

separadamente)

El sensor de calor

automático modelo

AHS-200 apagará

automáticamente el

ventilador de ático si,

por cualquier motivo, la

temperatura del ático

alcanza los 93

0

C.

CONSTRUCCION DE LADRILLO

Vea la Figura 1.

1. Seleccione una ubicación para el ventilador en el centro del
tejado de dos aguas. Prepare una abertura cuadrada de 45.1
cm.

2. Inserte el ventilador en la abertura desde el exterior de la casa y
fíjelo en su sitio con ocho tornillos de montaje a travès de la
brida.

3. Calafatee todos los bordes expuestos de la brida de

montaje para evitar la infiltración de agua entre el
ventilador y el edificio.

CONSTRUCCION DE MADERA

Vea la Figura 2.

1. Seleccione una ubicación para el ventilador en el centro del
tejado de dos aguas. Prepare una abertura de 47.6 cm de alto
por 45.1 cm de ancho y un armazón de apoyo tal como se
muestra en la Figura 2.

2. Inserte el ventilador en la abertura y fíjelo en su sitio con ocho
tornillos de montaje a través de la brida.

3. Calafatee todos los bordes expuestos de la brida de montaje para
evitar la infiltración de agua entre el ventilador y el edificio.

42.55 CM DE
DIAMETRO

26.7 CM DE
PROFUNDIDAD

52.7 cm

55.25 cm

MONTAJE DE LA CAJA DE SALIDA
DEL TERMOSTATO

IMPORTANTE: Para asegurar el funcionamiento
correcto del termostato,

é

ste no debe quedar cubierto
por el aislamiento y no debe estar colocado cerca de
una fuente de calor.

Fije la caja de salida del termostato con tornillos o puntas
pasándolos trav

és del soporte de montaje y clavándolos

en el pilar o cabio de la pared. Coloque el conducto flexible
de manera que no toque el manguito del ventilador.

AJUSTE DEL TERMOSTATO

La unidad se envía de fábrica con el termostato ajustado a
43

0

C. El ventilador se enciende automáticamente cuando

la temperatura del ático alcanza los 43

0

C y se apaga

automáticamente cuando la temperatura baja 12

0

C por
debajo de la temperatura fijada. La temperatura de
encendido puede ser ajustada a cualquier valor entre 16 a
49

0

C.

CABLEADO

PRECAUCION: Asegúrese de que el ventilador y el
interruptor estén puestos a tierra correctamente y que todo
el cableado cumpla con los requisitos locales del código
eléctrico para el circuito de 120 V CA y 15 amperios.

1. Vea la Figura 3. Tienda el cableado de 120 V CA hasta la

caja de salida y fÍjelo con un conector de caja estándar.

2. Si lo desea, instale un interruptor de encendido/apagado en

una ubicación prática.

MANTENIMIENTO

PRECAUCIÓN: Antes de limpiar o dar servicio a la unidad,

asegurarse de que la corriente está desconectada en el panel de
servico. (Véanse las importantes instrucciones de seguridad en la
página 1.)

Al comienzo de cada estación de ventilación, comprobar si el
ventilador tiene suciedad que pueda bloquear las paletas, la pantalla o
las aberturas de ventilación del motor.

Para extender la vida del motor, lubricar el motor al comienzo de cada
estación de ventilación. Los orificios de paso del aceite están ubicados
en la parte delantera y trasera del motor. Usar 5 ó 6 gotas del
lubricante para motor no detergente 20W en cada orificio.

CABLE NEGRO

DESDE EL MOTOR

CABLE NEGRO AL

SUMINISTRO ELÉCTRICO

DE LA VIVIENDA

SUMINISTRA

TIERRA

CABLEADO DEL

MOTOR DEL

VENTILADOR

CABLES BLANCOS
DESDE LA FUENTE
FE ALIMENTACiÓN

DEL MOTOR Y LA

VIVIENDA

CABLEADO DEL

SUMINISTRO

ELÉCTRICO DE

LA VIVIENDA

Las especificaciones del producto están sujetas a cambio sin previo aviso.

4820 Red Bank Road, Cincinnati, Ohio 45227

Impreso en los EE.UU.

Garantía Limitada de un Año

GARANTÍA DEL PROPIETARIO: NuTone garantiza al comprador consumidor original de sus productos, por el período de un (1) año desde la fecha original de compra,
que tales productos están libres de defectos en material y mano de obra. NO HAY OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO, PERO

NO LIMITADAS A, GARANTÍAS NO EXPRESADAS DE MERCANTIBILIDAD O ADAPTABLES A UN PROPÓSITO EN PARTICULAR.
Durante este período de un año, NuTone reparará o reemplazará a su opción y sin costo, cualquier producto o parte que se encuentre defectuoso bajo condiciones

normales de uso y servicio. ESTA GARANTÍA NO CUBRE A LOS ARRANCADORES PARA LÁMPARAS FLUORESCENTES O A LOS TUBOS FLUORESCENTES,
FILTROS, DUCTOS, TAPAS DE TECHO, TAPAS DE PARED Y OTROS ACCESORIOS PARA CANALIZACIÓN. Esta garantía no cubre (a) Mantenimiento y servicios
normales (b) Productos o partes sujetos al mal uso, negligencia, accidente, mantenimiento inadecuado o reparaciones (por otros ajenos a NuTone), instalación defectuosa
o a una instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía no expresada está limitada a un período de un año según se especifica en la garantía expresada. Algunos estados no permiten
limitación en cuanto a la duración de una garantía no expresada, por lo que la limitación arriba indicada puede que no se aplique a Ud.

LA OBLIGACIÓN DE NUTONE DE REPARAR O REEMPLAZAR A SU OPCIÓN, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO QUE TENDRÁ EL COMPRADOR BAJO
ESTA GARANTÍA. NUTONE NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, CONSECUENTES O ESPECIALES QUE RESULTEN A CONSECUENCIA O
SEAN INDEPENDIENTE DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, de

modo que la limitación o exclusión arriba indicada pueda que no se aplique a Ud. Esta garantía le proporciona derechos legales específicos, y Ud. puede tener otros
derechos, los cuales varían de estado a estado. Esta garantía reemplaza a todas las garantías anteriores.

SERVICIO DE GARANTÍA: Para tener derecho al servicio de garantía, Ud. debe (a) Notificar a NuTone a la dirección indicada más abajo o al teléfono 1/800-543­8687, (b) indicar el número de modelo y la identificación de la parte y (c) describir la naturaleza de cualquier defecto en el producto o parte. Al momento de
solicitar el servicio por la garantía, Ud. debe presentar la evidencia de la fecha original de compra.

Fecha de instalación Constructor o instalado

Nº de modelo y descripción del producto

SI NECESITA ASISTENCIA O SERIVIVIO:

Para obtener la localización del Centro de Servicio Autorizado:

Los residentes de los Estados Unidos contiguos llam gratis al: 1 800 543 8687

Por favor, esté preparado para suministrar • Fecha y prueba de compra • La naturaleza de la dificultad

Los residentes de Alaska o Hawaii deben escribir a: NuTone Inc. Attn: Department of National Field Service, 4820 Red Bank Road, Cincinnati Ohio USA 45227-1599.
Los residentes de Canada: Écrivez à Broan-NuTone Canada, 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9.

Rev. 03/2001

FIGURE 3

DIRECTIVES D’INSTALLATION

LIRE ET CONSERVER CES DIRECTIVES

CONSTRUCTION EN BRIQUE

Consulter la Figure 1.

1. Sélectionner un emplacement situé au centre du pignon, puis y
percer une ouverture carrée de 45,1 cm de cìtés.

2. Insérer le ventilateur dans l’ouverture par l’extérieur, puis le fixer
en place au moyen de huit vis insérées dans le rebord du
ventilateur.

3. Appliquer un scellant entre le rebord du ventilateur et le

mur pour éviter toute infiltration d’eau entre le rebord du
ventilateur et la maison.

Ventilateur de pignon avec volets

Modèles : WF37, WF57NR

FIGURE 1

FIGURE 2

OBTURER TOUT
ORIFICE SITUÉ
SUR LE MÊME MUR
QUE LE
VENTILATEUR.

OBTURER TOUT
ORIFICE SITUÉ
SUR LE MÊME
MUR QUE LE
VENTILATEUR.

52.7 cm

55.25
cm

IMPORTANTES DIRECTIVES DE SÉCURITÉ:

MISE EN GARDE : POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOCS ÉLECTRIQUES OU DE BLESSURES,
RESPECTER CE QUI SUIT :

A. To reduce the risk of fire or electric shock, do not use this fan with

any solid-state speed control device.

B. Utiliser cet appareil seulement pour les fins prévues par le

fabricant. Pour toute question, communiquer avec le fabricant.

C. Avant de faire l’entretien ou le nettoyage de l’appareil, couper le

courant au tableau de distribution et verrouiller ce dernier pour
éviter que le courant ne soit remis accidentellement. Si le
tableau de distribution ne peut àtre verrouillé, y apposer, bien
en évidence, une étiquette indiquant qu’il ne faut pas remettre
le courant.

* Peuvent être utilisés avec une commande transistorisée de la

vitesse.

ATTENTION :

Pour ventilation générale seulement. Ne pas utiliser pour évacuer
des vapeurs ou des matiéres dangereuses ou explosives.

ATTENTION :

Cet appareil est doté d’une hélice sans garde. Ne pas l’installer
à un endroit où il serait facile pour des personnes ou des
animaux de s’en approcher.

MISE EN GARDE : POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOCSÉLECTRIQUES OU DE BLESSURES,
RESPECTER CE QUI SUIT :

A. Les travaux d’installation et d’électricité doivent être confiés à

des personnes qualifiées, conformément aux normes et aux
codes en vigueur, notamment en ce qui concerne les normes
de protection contre les incendies.

B. Pour éviter les retours d’air, les appareils de chauffage doivent

avoir suffisamment d’air pour assurer une combustion et une
évacuation appropriée des gaz. Suivre les directives du
fabricant de l’appareil de chauffage ainsi que les normes de
sécurité édictées par des organismes comme la National Fire
Protection Association (NFPA), l’American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE) ou les
organismes de réglementation locaux.

C. Lors du perçage des murs et plafonds, éviter d’endommager

les fils électriques et les autres canalisations.

D. Les ventilateurs dotés de tuyaux doivent toujours être

raccordés à l’extérieur.

E. Pour installer un appareil au-dessus du bain ou de la douche,

cet appareil doit porter une étiquette stipulant qu’il convient
bien à cet usage.

F. NE JAMAIS placer un interrupteur à la portée d’une personne

qui se trouverait dans le bain ou la douche.

FABRICATION D’UN CADRE

Consulter la Figure 2.

1. Sélectionner un emplacement situé au centre du pignon, puis y
percer une ouverture de 47,6 cm x 45,1 cm. Fabriquer ensuite
un cadre de màme dimension, comme illustré à la Figure 2.

2. Insérer le ventilateur dans l’ouverture, puis le fixer en place au
moyen de huit vis insérées dans le rebord du ventilateur.

3. Appliquer un scellant entre le rebord du ventilateur et le

mur pour éviter toute infiltration d’eau entre le rebord du
ventilateur et la maison.

INSTALLATION DU VENTILATEUR

• IMPORTANT : Lorsque le ventilateur est installé sur un mur
déjà doté d’une grille d’aération, cette derniére doit être
obturée pour assurer une circulation appropriée de l’air.

• Pour un fonctionnement optimum, installer le ventilateur le
plus haut possible, en s’assurant toutefois que les volets
sont situés sous le rebord du toit.

• Cette appareil doit être solidement fixé au moyen de vis.

• Le modèle WF-57NR exige une ouverture de 0,65 m2.

• Le modèle WF-37 exige une ouverture de 0,5 m2.

• Le rebord du ventilateur doit être installé sur le mur
extérieur de la maison.

ACCESSOIRE
OPTIONNEL

(vendu séparément)
Le capteur thermique automatique AHS-200 arrête

automatiquement le ventilateur si, pour une raison ou une
autre, la température atteint 93

0

C dans le grenier.

45.1
cm

45.1 cm

47.6
cm

DIAMÄTRE DE 42,55 CM
PROFONDEUR DE 26,7 CM

Les caractéristiques peuvent être modifiées sans préavis

4820 Red Bank Road, Cincinnati, Ohio 45227

Imprimé aux E.-U.

INSTALLATION DE LA BOÎTE DU
THERMOSTAT

IMPORTANT : Pour assurer le bon fonctionnement du
thermostat, éviter de le recouvrir d’isolant ou de le
placer präs d’une source de chaleur.

Fixer la boîte du thermostat à un montant mural ou un
chevron au moyen de clous ou de vis enfoncées dans le
support. Placez le conduit flexible de façon qu’il n’entre
pas en contact avec le ventilateur.

RÉGLAGE DU THERMOSTAT

Le thermostat est réglé en usine á 43 0C. Le ventilateur
démarrera automatiquement lorsque la température
atteindra 43

0

C, puis s’arrétera dés que la température

s’abaissera de 10

0

. La température de démarrage peut étre

réglée entre 16

0

C et 49 0C.

CÂBLAGE

ATTENTION : S’assurer que le ventilateur et l’interrupteur sont
bien mis à la terre et que tout le câblage est conforme aux
exigences des normes en vigueur pour un circuit de 120 V c.a.,
15 A.

1. Consulter la Figure 3. Acheminer un fil 120 V c.a. jusqu’à la boîte
électrique, puis le fixer en place au moyen d’un connecteur
électrique.

2. Au besoin, installer un interrupteur à un endroit facile d’accès.

ENTRETIEN

ATTENTION: Avant de faire le nettoyage ou l’entretien de l’appareil,

assurez-vous que le courant est coupé au tableau de distribution.
(Consultez les importantes directives de sécurité de la page 1.)

Au début de chaque saison de ventilation, assurez-vous qu’aucun
débris ne fait obstacle au fonctionnement du ventilateur, ni n bouche la
grille ou les orifices d’aération du moteur.

Pour prolonger la durée de vie utile du moteur, lubrifiez-le au début de
chaque saison de ventilation. Les orifices de lubrification sont situés sur
le devant et sur l’arrière du; moteur. Appliquez de 5 à 6 gouttes d’huile
moteur 20 W sans détergent dans chaque orifice.

Garantie limitée d’un an

GARANTIE DU PROPRIÉTAIRE: NuTone garantie à l'acheteur original de ses produits que ces derniers seront exempts de tout défaut de matériaux et de fabrication pour une période
d’un (1) an à compter de la date d'achat. AUCUNE AUTRE GARANTIE, IMPLICITE OU EXPRESSE, N'EST DONNÉE, Y COMPRIS, MAIS SANS S'Y LIMITER, GARANTIE DE

MARCHANDIBILITÉ OU D'ADAPTATION À UN USAGE PARTICULIER.
Pendant cette période d’un an, NuTone procédera au remplacement ou à la réparation sans aucuns frais, mais à sa propre discrétion, de tout produit ou pièce jugé défectueux dans

le cadre d'une utilisation normale. CETTE GARANTIE NE VISE PAS LES DISPOSITIFS D'AMORÇAGE NI LES TUBES DES LUMINAIRES FLUORESCENTS. Cette garantie ne
couvre pas (a) l'entretien et le service courants ni (b) les produits et les pièces ayant fait l'objet d'un usage abusif, de négligence, d'un accident, d'un entretien ou d'une réparation non
appropriée (par du personnel non autorisé par NuTone), d'une mauvaise installation ou d'une installation non conforme aux directives d'installation fournies.

La durée de toute garantie implicite est limitée à la période de deux ans précisée pour la garantie expresse. Certains états ne reconnaissent pas les restrictions relatives à la durée des
garanties implicites; il se pourrait donc que cette restriction ne s'applique pas dans votre cas.

LE REMPLACEMENT OU LA RÉPARATION PAR NUTONE, À SA PROPRE DISCRÉTION, DE TOUT PRODUIT OU PIÈCE DÉFECTUEUX CONSTITUE LE SEUL REMÈDE DE
L'ACHETEUR EN VERTU DE CETTE GARANTIE. NUTONE NE PEUT ÊTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS, CONSÉCUTIFS OU SPÉCIAUX
ATTRIBUABLES À L'UTILISATION OU AU RENDEMENT DU PRODUIT. Certains états ne reconnaissent pas les restrictions ni les exclusions relatives aux dommages indirects,

consécutifs ou spéciaux; il se pourrait donc que cette restriction ne s'applique pas dans votre cas. La présente garantie vous accorde des droits spécifiques, mais vous pourriez aussi
avoir d'autres droits en fonction de l'état dans lequel vous résidez. Cette garantie remplace toute autre garantie donnée précédemment.

SERVICE SOUS GARANTIE Pour être admissible au service sous garantie, vous devez (a) aviser NuTone, à l'adresse fournie ci-dessous ou par téléphone au 1 800 543­3687, (b) fournir le numéro du modèle et la description de la pièce et (c) décrire la nature du défaut de la pièce ou du produit. Au moment de la demande de service sous
garantie, vous devez fournir une preuve de la date d'achat originale.

Date d’installation Entrepreneur ou installateur

N° de modèle et description du produit

POUR OBTENIR DE L’ASSISTANCE OU DU SERVICE:

Pour connaître le Centre de service NuTone autorisé indépendant le plus proche:

Résidents des États-Unis continentaux, composez le numéro sans frais: 1 800 543 8687

Garder à protée de la main le numéro du modèle, la date et la preuve d’achat, le type de problème.

Résidents de l’Alaska et d’Hawaii: Écrivez à NuTone Inc. Attn: Department of National Field Service, 4820 Red Bank Road, Cincinnati Ohio USA 45227-1599.
Résidents du Canada: Écrivez à Broan-NuTone Canada, 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9.

Rev. 03/2001

FIL NOIR DU
MOTEUR

FIL NOIR
D’ALIMENTATION

FIL

D’ALIMENTATION

DOMESTIQUE

FILS BLANCS DU

MOTEUR ET

D’ALIMENTATION

FILS DU MOTEUR

DU VENTILATEUR

FIL DE MISE
À LA TERRE

WF-37, WF-57NR

JUNE

1997

CURRENT

ORIGINAL

REPLACEMENT

REF.

PART NO.

PART DESCRIPTION MODEL USED ON

PART NO.

1 87404 MOTOR WF-37, WF-57NR 87404-000
2 87696 BLADE WF-37 87696-000

65858 BLADE WF-57NR 65858-000
3 68643 THERMOSTAT WF-37, WF-57NR 68643-000
4 87409 CONDUIT WF-37, WF-57NR 87409-000

EFFECTIVE

DATE

PRODUCT

GROUP

FAN

MODEL NUMBER

PARTS LIST

NOTE: Always order by

current part number

NuTone
Attn: Parts Department
4820 Red Bank Road
Cincinnati, OH 45227-1599
Phone: [phone]
Fax: [phone]

2

4

1

4

2

3

RF-57NR, WF-37 I.I.
