AP1 & RP SERIES
Page 1
PROFESSIONAL STYLE
RANGE HOOD
To register this
product visit:
www.broan.com
READ AND SAVE THESE INSTRUCTIONS
FOR DOMESTIC COOKING ONLY
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the
address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel. Lock or tag service panel to prevent power from being
switched on accidentally.
3. Installation work and electrical wiring (including switch loca-
tion) must be done by a qualied person(s) in accordance
with all applicable codes and standards, including re-rated
construction.
4. Provide sufcient air for proper combustion and exhausting
of gases through the ue (chimney) of fuel burning equip-
ment to prevent backdrafting. Follow the combustion equipment standards such as those published by the National
Fire Protection Association (NFPA), the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and local codes.
5. This product may have sharp edges. Be careful to avoid cuts
and abrasions during installation and cleaning.
6. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
7. Ducted fans must always be vented to the outdoors.
8. Use only metal ductwork.
9. As an alternative, this product may be installed with the ULapproved cord kit designated for the product, following instructions packed with the cord kit.
10. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when
ambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe).
3. Clean ventilating fans frequently. Grease should not be al-
lowed to accumulate on fan or lter.
4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:*
1. SMOTHER FLAMES with a close-tting lid, cookie sheet,
or metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the ames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN — You may be burned or
spread the re.
3. DO NOT USE WATER, including wet dishcloths or towels
- violent steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you
already know how to operate it.
B. The re is small and contained in the area where it started.
C. The re department is being called.
D. You can ght the re with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
CAUTION
1. For general ventilating use only. Do not use to exhaust haz-
ardous or explosive materials and vapors.
2. For best capture of cooking impurities, range hood should be
mounted so that the bottom of the hood is 18”-24” above the
cooking surface.
3. Read specication label on product for information and re-
quirements.
NOTE These instructions are for ducted installations only.
If hood is to be installed non-ducted:
Purchase a non-ducted lter kit from your local distributor or
retailer. (Available for AP1 & RP2 Series hoods only.) Follow
instructions included with the non-ducted kit.
Installer: Leave this manual with the homeowner.
Homeowner: Cleaning, Maintenance and Operating instructions on page 2.
AP1 & RP SERIES
SOFFIT
18" - 24" ABOVE
COOKING SURFACE
CABINET
3¼" X 10" DUCT
(For horizontal discharge)
WALL CAP
ROOF CAP
3¼" X 10"
(For vertical
discharge)
HOUSE WIRING
(Top or Back of hood)
HOODHOOD
LIGHTFAN
FAN
ON OFF
Page 2
CLEANING & MAINTENANCE
For performance, appearance, and health reasons, clean lter,
fan and grease-laden surfaces. Use only a clean cloth and mild
detergent solution on stainless and painted surfaces. Clean all-
metal lters in the dishwasher.
The motor is permanently lubricated and never needs oiling. If
the motor bearings make excessive or unusual noise, replace
the motor with the exact service motor. The impeller should also
be replaced.
Use 120 V, 50 W, shielded halogen bulbs - MR16 or PAR16 with
GU10 base. Purchase bulbs separately.
The grease lters, bottom panel, and blower wheel should be
cleaned frequently. Use a warm detergent solution. The grease
lters and blower wheel are dishwasher safe.
Note: Some minerals, when in contact with dishwasher
soap additives, may cause lters to discolor. This discol-
oration is not covered by the warranty.
OPERATION
Always turn the hood ON before cooking in order to establish an
air ow in the kitchen. After turning off the range, let the hood run
for a few minutes to clear the air.
AP SERIES HOOD
Operate the hood as follows:
FAN
The 2-position switch (in center) turns blower ON and OFF.
The 5-position switch (at left) controls blower speed.
Blower is OFF (secondary blower OFF).
Blower is ON at highest speed.
As dots get smaller - blower speed decreases.
LIGHT
This 3-position switch (at right) turns lights ON and OFF and
controls their intensity.
Lights are OFF.
Lights are ON to low intensity.
Lights are ON to highest intensity.
HEAT SENTRY™
The hood is equipped with a Heat Sentry™ thermostat. This safety
device will turn on or speed up the blower if it senses excess heat
above the cooking surface.
If the blower is not on, or if it is running at low speed, the Heat
Senttry™ will override the normal blower control and trun the
blower on the high speed. When the temperature level drops to
normal levels, the blower will return to its original setting.
RP SERIES HOOD
Operate the hood as follows:
BLOWER SWITCH
This 3-position switch turns blower ON and OFF and controls
blower speed.
Set switch to (1) position to turn blower ON to low speed.
Set switch to (2) position to turn blower ON to high speed.
Set switch to (0) position to turn blower OFF.
LIGHT SWITCH
This 3-position switch turns lights ON and OFF and controls
their intensity.
Set switch to (1) position to turn lights ON to low intensity.
Set switch to (2) position to turn lights ON to high intensity.
Set switch to (0) position to turn lights OFF.
PREPARE HOOD LOCATION
1 Determine whether hood will discharge vertically or hori-
zontally. For vertical or horizontal discharge, run ductwork
between the hood location and a roof cap or wall cap. For
best results, use a minimum number of transitions and
elbows.
AP1 & RP SERIES
CABINET
BOTTOM
CABINET FRONT
HORIZONTAL DUCT
ACCESS HOLE
6¼"
6¼"
3
/
4"
HOOD
MOUNTING
SCREWS (4)
ELECTRICAL
ACCESS HOLE
(in wall)
3
7
/
8"
CENTER
LINE
WOOD SHIMS
(recessed-bottom
cabinets only)
15¼" (36" hood)
12¼" (30" hood)
15¼" (36" hood)
12¼" (30" hood)
7
1
/
2"
1
/
8"
9"
CENTER
LINE
HOOD MOUNTING SCREWS (4)
ELECTRICAL
ACCESS HOLE
(in cabinet bottom)
WOOD SHIMS
(recessed-bottom
cabinets only)
CABINET FRONT
CABINET
BOTTOM
15¼" (36" hood)
15¼" (36" hood)
12¼" (30" hood)
12¼" (30" hood)
1
1
/
2"
7
1
/
2"
VERTICAL DUCT
ACCESS HOLE
6¼"
6¼"
10
5
/
8"
6
7
/
8"
9
7
/
8
"
Page 3
2 Use the proper diagram below, for placement of ductwork
and electrical cutout in cabinet or wall. For a non-ducted
installation, DO NOT cut a duct access hole.
3¼” X 10”
VERTICAL DUCTING
3¼” X 10”
HORIZONTAL DUCTING
PREPARE THE HOOD
BOTTOM
COVER
ALUMINUM
FILTERS
WIRING
COVER
3 Remove the Aluminum Filters, Bottom Cover, and
Wiring Cover from the hood.
VERTICAL DISCHARGE POSITION
BLOWER
MOUNTING
ROD (2)
BLOWER
KNURLED NUT (2)
HORIzONTAL DISCHARGE POSITION
BLOWER
MOUNTING
ROD (2)
BLOWER
KNURLED NUT (2)
4 Blower is shipped in Vertical Discharge Position.
To change blower to Horizontal Discharge Position:
Remove Knurled Nuts from Blower Mounting Rods.
Disengage mounting rods from blower and rotate blower
to horizontal discharge position. Re-engage mounting
rods and tighten blower in place with knurled nuts.
AP1 & RP SERIES
HE0059
Page 4
DAMPER /
DUCT
CONNECTOR
VERTICAL DUCT
KNOCKOUT
HORIzONTAL DUCT
KNOCKOUT

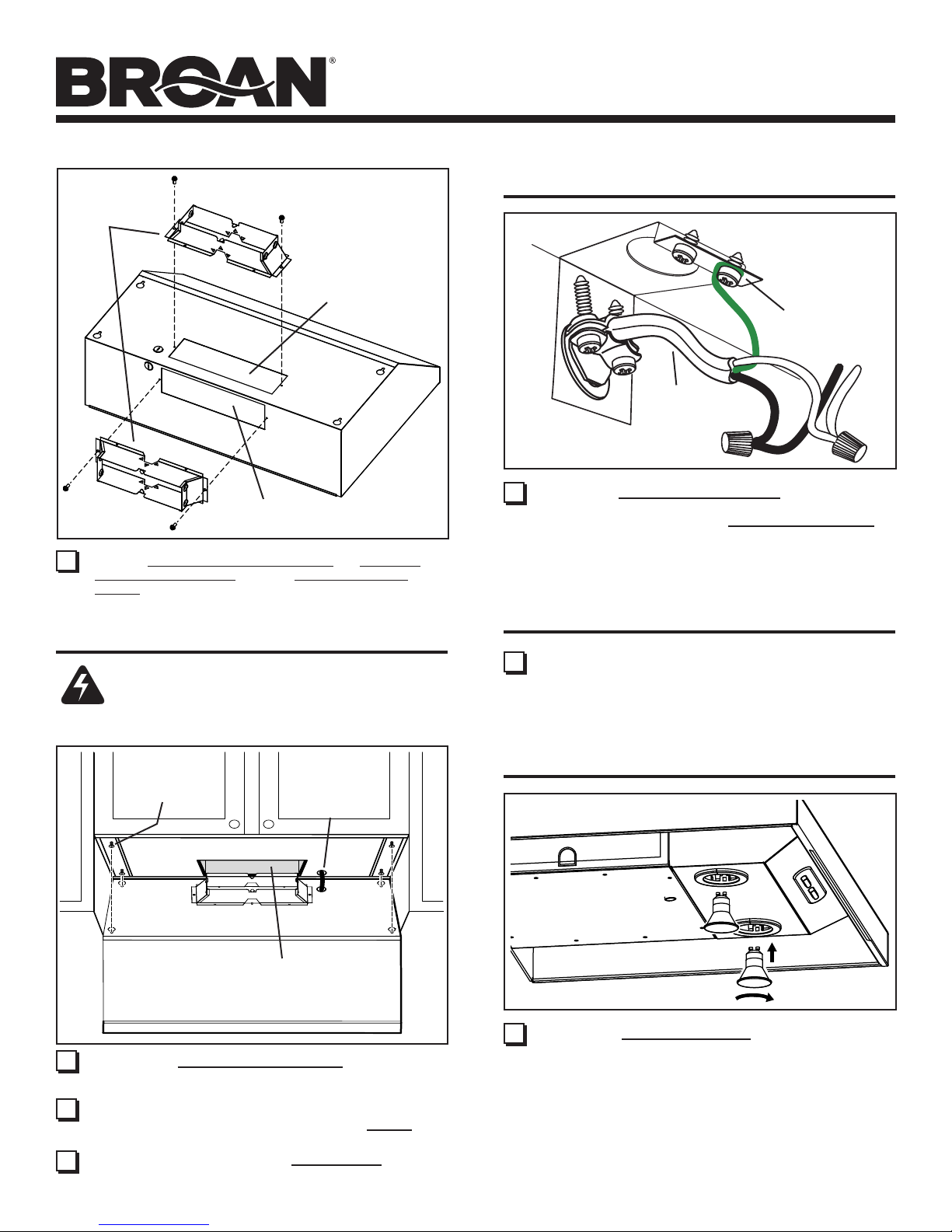

5 Remove Vertical Duct Knockout or Horizontal Duct
Knockout and attach Damper / Duct Connector with
two (2) screws (supplied).
INSTALL THE HOOD
WARNING
To reduce the risk of electrical shock, switch power off
at service panel. Lock or tag service panel to prevent
power from being switched on accidentally.
CONNECT THE WIRING
GREEN
GROUND
SCREW
HOUSE
POWER
CABLE
9 Connect House Power Cable to range hood wiring
- BLACK to BLACK, WHITE to WHITE, and GREEN or
BARE WIRE to GREEN Ground Screw.
COMPLETE INSTALLATION
10 Re-install the wiring cover, bottom cover, and lters that
were removed in Step 3.
MOUNTING
SCREWS (4)
DUCTWORK
6 Run House Power Cable between service panel and
hood location. Attach power cable to hood using appropriate connector.
7 Hold the hood in position under the cabinet. Make sure
the damper / duct connector enters the Ductwork and
that the damper opens and closes freely.
8 Tighten the four (4) Mounting Screws completely to se-
cure the hood to the cabinet.
HOUSE
POWER
CABLE
INSTALL LIGHT BULBS
(1) PUSH IN
(2) ROTATE
CLOCKWISE
11 Install Halogen Bulbs. Use 120 V, 50 W, shielded halo-
gen bulbs - MR16 or PAR16 with GU10 base. Purchase
bulbs separately.
SERVICE PARTS
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
16
16
14
15
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
15
KEY NO. PART NO. DESCRIPTION
1 97017222 Feature Panel Weldment - RP-Black
97017223 Feature Panel Weldment - RP-White
97017224 Feature Panel Weldment - RP-Silver
2 97017324 Feature Panel Weldment - AP-Black
97017325 Feature Panel Weldment - AP-White
97017326 Feature Panel Weldment - AP-Silver
3 97009517 Bottom Cover - Black
97007895 Bottom Cover - White
97007631 Bottom Cover - Silver
4 97017429 Damper Assembly
5 97007656 Wire Cover Assembly
6 97017428 Thermostat Bracket Assembly
7 98006546 Light Socket Cover
8 99400084 Bushing Split Heyco #2873
9 99271346 Socket/Trim Ring Assembly
10 97017312 Control - RP, Black
97017264 Control - RP, White
11 99111379 Spacer .50 x .375 Nylon
12 97017455 Filter, Aluminum (Qty. 2)
97017456 Filter, Aluminum with Microban (Qty. 2)
13 99420464 Blower Mounting Rod
14 99150617 8-18 x .375 Truss Head
Sheet Metal Screw *
15 99170245 8-18x.375 Hex Head
Phillips Sheet Metal Screw *
16 99260476 Blower Mounting Rod Nut
17 97007313 Blower Scroll Housing
18 99100491 Motor Isolation Bushing
19 98005212 Motor Retaining Ring
20 99080597 Motor
21 99020142 Blower Wheel, Clockwise
22 99020143 Blower Wheel, Counterclockwise
23 99400055 Heyco Snap Bushing
24 99500323 PVC Foam
25 98010342 Ring, Inlet
26 99260491 Hex Nut 3/8-32
27 99260470 Hex Nut 15/32-32
28 600348 Knob - Black
600349 Knob - White
29 97016970 Switch - Black
97016971 Switch - White
30 99260485 Nut Sheet Metal U-Type
** 99400052 Bushing Strain Relief (Not Shown)
** 99770113 Wire Harness - NSP, RP
** 99770115 Wire Harness - AP
** 99030132 Rotary Fan Control
** 97016439 Rotary Light Control
* Standard hardware - may be purchased locally.
** Not illustrated
Order replacement parts by PART NO. - not by KEY NO.
Replacement parts can now be ordered on our website.
Please visit us at www.broan.com.
AP1 & RP SERIES
Page 5
WARRANTY
Broan warrants to the original consumer purchaser of its products that such products
will be free from defects in materials or workmanship for a period of one year from
the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS
OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge,
any product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS
AND TUBES. This warranty does not cover (a) normal maintenance and service
or (b) any products or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan), faulty installation or
installation contrary to recommended installation instructions.
The duration of an implied warranty is limited to the one-year period as specied for
the express warranty. Some states do not allow limitation on how long an implied
warranty lasts, so the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION,
SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS
WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may
not apply to you.
This warranty gives you specic legal rights, and you may also have other rights,
which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan at the address or telephone
number below, (b) give the model number and part identication and (c) describe
the nature of any defect in the product or part. At the time of requesting warranty
service, you must present evidence of the original purchase date.
In the United States, contact: Broan-NuTone LLC, 926 West State Street, Hartford,
WI 53027 (1-800-637-1453)
In Canada, contact: Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga,
Ontario L5t 1H9 (1-888-882-7626)
BROAN ONE YEAR LIMITED WARRANTY
SÉRIES AP1 ET RP
Page 6
HOTTE DE CUISINIÈRE DE
STYLE PROFESSIONNEL
Pour enregistrer ce
produit, visitez:
www.broan.com
VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER
POUR USAGE DOMESTIQUE SEULEMENT
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC
ÉLECTRIQUE OU DE BLESSURES CORPORELLES,
VEUILLEZ OBSERVER LES DIRECTIVES SUIVANTES :
1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si
vous avez des questions, communiquez avec le fabricant à l’adresse
ou au numéro de téléphone indiqués dans la garantie.
2. Avant d’effectuer l’entretien ou le nettoyage de cet appareil,
coupez le courant au panneau électrique. Verrouillez ou installez
un sceau sur le panneau an d’éviter que le courant ne soit rétabli
accidentellement.
3. La pose de l’appareil et les travaux d’électricité (y compris la pose
de l’interrupteur) doivent être effectués par des personnes qualiées
conformément à la réglementation en vigueur, notamment les normes
de construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l’apport d’air doit être sufsant pour
brûler les gaz produits par les appareils à combustion et les
évacuer dans le conduit de fumée (cheminée). Respectez les
directives du fabricant de l’appareil de chauffage et les normes de
sécurité, notamment celles publiées par la National Fire Protection
Association (NFPA), l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) et les codes des autorités
locales.
5. Ce produit peut comporter des arêtes tranchantes. Prenez garde
aux coupures et aux éraures lors de l’installation et du nettoyage.
6. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage du
mur ou du plafond.
7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.
8. N’utilisez que des conduits métalliques.
9. Ce produit peut également être installé avec un ensemble de cordon
électrique homologué UL de conception spéciale, en suivant les
instructions accompagnant l’ensemble de cordon électrique.
10. Cet appareil doit être relié à une mise à la terre.
POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR
DE LA GRAISSE SUR LE PLAN DE CUISSON :
1. Ne laissez jamais les éléments de surface allumés à haute
température. Les débordements peuvent causer de la fumée et
occasionner des écoulements de graisse inammables. L’huile doit
être chauffée graduellement à basse ou à moyenne température.
2. Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif
ou lors de la cuisson d’aliments à amber (par ex., crêpes Suzette,
cerises jubilé, boeuf au poivre ambé).
3. Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur
le ventilateur ou le ltre.
4. Utilisez des casseroles de dimension appropriée. Utilisez toujours
une batterie de cuisine adaptée à la dimension de la surface
chauffante.
AVERTISSEMENT
OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À
RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES
EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE
PLAN DE CUISSON :*
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche,
d’une tôle à biscuits ou d’un plateau en métal puis éteignez le
brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. SI LES
FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, QUITTEz
LES LIEUX ET APPELEz LES POMPIERS.
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous
pourriez vous brûler ou propager l’incendie.
3. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une
violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :
A. Vous savez qu’il est de classe ABC et vous connaissez déjà son
mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.
*
Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».
ATTENTION
1. Cet appareil ne doit servir qu’à la ventilation générale. Ne pas
l’utiliser pour l’évacuation de matières ou de vapeurs dangereuses
ou explosives.
2. Pour un captage optimal des impuretés, installez la hotte de sorte
que sa partie inférieure soit entre 46 et 61 cm (18 et 24 pouces) au-
dessus de la surface de cuisson.
3. Veuillez lire l’étiquette de spécications du produit pour obtenir plus
de renseignements, notamment sur les exigences.
REMARQUE Ces instructions correspondent uniquement aux
Si la hotte est installée sans conduit :
Veuillez vous procurer un ensemble de ltres pour hotte sans
conduit chez votre distributeur local ou votre détaillant. (Disponible
pour hottes de série AP1 et RP2 seulement.) Suivez les instructions
accompagnant l’ensemble pour hotte sans conduit.
installations avec conduits.
Installateur : Veuillez remettre ce manuel au propriétaire.
Propriétaire : Nettoyage, entretien et mode d’emploi à la page 7.
SÉRIES AP1 ET RP
SOFFITE
46 À 61 CM (18 À 24 PO.)
AU-DESSUS DE
LA SURFACE DE CUISSON
ARMOIRE
CAPUCHON MURAL
CAPUCHON DE TOIT
CÂBLAGE ÉLECTRIQUE
(Haut ou arrière de la hotte)
HOTTE
CONDUIT 8,3 x 25,4 cm
(3-1/4 X 10 po.)
(Pour évacuation verticale)
CONDUIT 8,3 x 25,4 cm
(3-1/4 X 10 po.) (Pour
évacuation horizontale)
LIGHTFAN
FAN
ON OFF
Page 7
NETTOYAGE ET ENTRETIEN
Pour des raisons de santé, de performance et d’apparence, nettoyez le
ltre, le ventilateur et les surfaces graisseuses. Utilisez seulement un
chiffon propre et une solution de détergent doux sur l’acier inoxydable et
les surfaces peintes. Lavez les ltres d’aluminium au lave-vaisselle.
Le moteur est lubrié en permanence et n’a pas besoin d’être huilé. Si
les roulements du moteur sont anormalement bruyants, remplacez le
moteur exactement par le même modèle. La roue à ailettes doit aussi
être remplacée.
Utilisez des ampoules halogènes avec écran de 120 V, 50 W - MR16 ou
PAR16 à culot GU10. Les ampoules sont vendues séparément.
Les ltres à graisses, le panneau inférieur et la roue à ailettes doivent
être nettoyés fréquemment. Utilisez une solution tiède de détergent. Les
ltres à graisses et la roue à ailettes sont lavables au lave-vaisselle.
Remarque : Certains minéraux, lorsqu’ils entrent en contact
avec les additifs des savons pour lave-vaisselle, peuvent
décolorer les ltres. Cette décoloration n’est pas couverte par
la garantie.
FONCTIONNEMENT
Mettez toujours la hotte en MARCHE avant de cuisiner an d’établir une
circulation d’air dans la cuisine. Laissez la hotte fonctionner quelques
minutes après l’arrêt de la cuisinière an de nettoyer l’air.
DÉTECTEUR HEAT SENTRY
Votre hotte est équipée d’un thermostat HEAT SENTRYMC. Il s’agit d’un
détecteur de chaleur qui actionne le ventilateur ou en augmente le régime
en cas de chaleur excessive dégagée par les éléments de cuisson.
Si le ventilateur est arrêté ou tourne à bas régime, le détecteur Heat
SentryMC supplante la commande normale du ventilateur et l’actionne à
haut régime. Une fois la température revenue à la normale, le ventilateur
revient à son réglage d’origine.
MC
HOTTE DE SÉRIE AP
Pour utiliser la hotte, faites comme suit :
VENTILATEUR
L’interrupteur à deux positions (au centre) actionne ou arrête le
ventilateur.
L’interrupteur à cinq positions (à gauche) commande la vitesse
du ventilateur.
Le ventilateur est ARRÊTÉ (ventilateur secondaire ARRÊTÉ).
Le ventilateur est en MARCHE au régime élevé.
Plus les points sont petits - plus le régime diminue.
LAMPE
Cet interrupteur à trois positions permet d’ALLUMER et
d’ÉTEINDRE les lumières et de commander leur intensité.
Les lumières sont ÉTEINTES.
Les lumières sont ALLUMÉES à faible intensité.
Les lumières sont ALLUMÉES à haute intensité.
PRÉPARATION DE
L’EMPLACEMENT DE LA HOTTE
HOTTE DE SÉRIE RP
Pour utiliser la hotte, faites comme suit :
INTERRUPTEUR DU VENTILATEUR
Cet interrupteur à trois positions met la hotte en MARCHE, sur ARRÊT
et commande la vitesse du ventilateur.
Placez l’interrupteur sur (1) pour mettre le ventilateur en MARCHE au
régime lent.
Placez l’interrupteur sur (2) pour mettre le ventilateur en MARCHE au
régime élevé.
Placez l’interrupteur sur (0) pour mettre le ventilateur sur ARRÊT.
INTERRUPTEUR D’ÉCLAIRAGE
Cet interrupteur à trois positions permet d’ALLUMER et d’ÉTEINDRE les
lumières et de commander leur intensité.
Placez l’interrupteur sur (1) pour ALLUMER les lumières à faible intensité.
Placez l’interrupteur sur (2) pour ALLUMER les lumières à haute intensité.
Placez l’interrupteur sur (0) pour ÉTEINDRE les lumières.
1 Déterminez si l’évacuation de la hotte sera verticale ou
horizontale. Que l’évacuation soit verticale ou horizontale,
installez les conduits entre la hotte et le capuchon mural ou de
toit. Pour obtenir les meilleurs résultats, utilisez un minimum de
coudes et de transitions.
SÉRIES AP1 ET RP
DESSOUS
DE L’ARMOIRE
AVANT DE L’ARMOIRE
CALES DE BOIS
(armoires à dessous
encastré seulement)
1,9 cm (3/4 po.)
0,3 cm (1/8 po.)
9,8 cm
(3-7/8 po.)
TROU POUR
CONDUIT HORIZONTAL
15,8 cm
(6-1/4 po.)
15,8 cm
(6-1/4 po.)
31 cm
(12-1/4 po.) (hotte de 30 po.)
38,6 cm
(15-1/4 po.) (hotte de 36 po.)
19 cm
(7-1/2 po.)
31 cm
(12-1/4 po.) (hotte de 30 po.)
38,6 cm
(15-1/4 po.) (hotte de 36 po.)
(4) VIS DE
MONTAGE
DE LA HOTTE
LIGNE DE
CENTRE
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(dans le mur)
LIGNE DE
CENTRE
(4) VIS DE MONTAGE DE LA HOTTE
TROU POUR FIL
D'ALIMENTATION
ÉLECTRIQUE
(dans le dessous
de l’armoire)
AVANT DE L’ARMOIRE
DESSOUS DE
L’ARMOIRE
31 cm (12-1/4 po.)
(hotte de 30 po.)
TROU POUR
CONDUIT VERTICAL
15,8 cm
(6-1/4 po.)
15,8 cm
(6-1/4 po.)
38,6 cm (15-1/4 po.)
(hotte de 36 po.)
31 cm (12-1/4 po.)
(hotte de 30 po.)
38,6 cm (15-1/4 po.)
(hotte de 36 po.)
27 cm
(10-5/8 po.)
19 cm
(7-1/2 po.)
25,1 cm
(9-7/8 po.)
3,8 cm
(1-1/2 po.)
22,8 cm
(9 po.)
17,5 cm
(6-7/8 po.)
CALES DE BOIS
(seulement pour
armoires à base en
retrait)
Page 8
2 À l’aide des diagrammes ci-dessous, déterminez l’emplacement
exact des coupes à effectuer pour le conduit et le l d’alimentation
électrique dans l’armoire ou le mur. Pour une installation sans
conduit, NE PAS découper de trou pour le conduit.
CONDUIT VERTICAL
8,3 X 25,4 CM (3-1/4 X 10 PO.)
CONDUIT HORIZONTAL
8,3 X 25,4 CM (3-1/4 X 10 PO.)
PRÉPARATION DE LA HOTTE
COUVERCLE
DU FOND
FILTRES EN
ALUMINIUM
COUVERCLE
DU BOÎTIER DE
CÂBLAGE
3 Enlevez les ltres en aluminium, le couvercle du fond et le
couvercle du boîtier de câblage de la hotte.
POSITION D’ÉVACUATION VERTICALE
TIGE DE
MONTAGE DU
VENTILATEUR
(2)
VENTILATEUR
ÉCROU MOLETÉ (2)
POSITION D’ÉVACUATION HORIzONTALE
TIGE DE
MONTAGE DU
VENTILATEUR (2)
VENTILATEUR
ÉCROU MOLETÉ (2)
4 Le ventilateur est livré en position d’évacuation verticale.
Pour placer le ventilateur en position d’évacuation horizontale :
Enlevez les écrous moletés des tiges de montage du ventilateur.
Dégagez les tiges de montage du ventilateur et tournez celuici en position d’évacuation horizontale. Réengagez les tiges de
montage et xez le ventilateur en place avec les écrous moletés
.
SÉRIES AP1 ET RP
HE0059
Page 9
CLAPET /
RACCORD DE
CONDUIT
OUVERTURE
PRÉAMORCÉE
VERTICALE
OUVERTURE PRÉAMORCÉE
HORIzONTALE
5 Enlevez l’ouverture préamorcée verticale ou l’ouverture
préamorcée horizontale et xez le clapet / raccord de
conduit avec deux (2) vis (fournies).
INSTALLATION DE LA HOTTE
AVERTISSEMENT
Pour réduire les risques de choc électrique, coupez le courant
du panneau électrique. Verrouillez ou posez un sceau sur le
panneau an d’éviter que le courant ne soit rétabli accidentel-
lement.
RACCORD DU CÂBLAGE
VIS VERTE
DE MISE À
LA TERRE
FIL
D’ALIMENTATION
ÉLECTRIQUE
9 Connectez le l d’alimentation électrique à la hotte en raccor-
dant le l NOIR au l NOIR, le l BLANC au l BLANC, et le l
VERT ou le FIL DÉNUDÉ à la vis VERTE de mise à la terre.
TERMINER L’INSTALLATION
10 Réinstallez le couvercle du boîtier de câblage, le couvercle du
fond et les ltres enlevés à l’étape 3.
VIS DE
MONTAGE (4)
CONDUITS
6 Acheminez le l d’alimentation électrique du panneau élec-
trique jusqu’à l’emplacement de la hotte. Fixez le l d’alimentation
à la hotte avec le connecteur approprié.
7 Maintenez la hotte en place sous l’armoire. Assurez-vous que le
clapet / raccord de conduit s’insère à l’intérieur du conduit et que
le clapet s’ouvre et se ferme librement.
8 Serrez complètement les quatre (4) vis de montage pour xer la
hotte sous l’armoire.
FIL
D’ALIMENTATION
ÉLECTRIQUE
INSTALLATION DES AMPOULES
(1) POUSSER
(2) TOURNER
VERS LA DROITE
11 Installez les ampoules halogènes. Utilisez des ampoules
halogènes avec écran de 120 V, 50 W - MR16 ou PAR16 à culot
GU10. Les ampoules sont vendues séparément.
SÉRIES AP1 ET RP
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
16
16
14
15
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
15
PIÈCES DE RECHANGE
REPÈRE N° DE PIÈCE. DESCRIPTION
1 97017222 Boîtier soudé - RP-Noir
97017223 Boîtier soudé - RP-Blanc
97017224 Boîtier soudé - RP-Argent
2 97017324 Boîtier soudé - AP-Noir
97017325 Boîtier soudé - AP-Blanc
97017326 Boîtier soudé - AP-Argent
3 97009517 Couvercle de fond - Noir
97007895 Couvercle de fond - Blanc
97007631 Couvercle de fond - Argent
4 97017429 Ensemble de clapet
5 97007656 Ensemble de couvercle de câblage
6 97017428 Ensemble de support de thermostat
7 98006546 Couvercle de douille de lumière
8 99400084 Manchon, butée fendue, n° 2873
9 99271346 Ensemble de douille/contour
10 97017312 Commande - RP, Noire
97017264 Commande - RP, Blanche
11 99111379 Cale .50 x .375 po. en nylon
12 97017455 Filtre, aluminium (qté 2)
97017456
13 99420464 Tige de montage
14 99150617 Vis à tôle à tête bombée
n° 8-18 x 0,375 po.*
15 99170245 Vis à tôle cruciforme à tête
hexagonale n° 8-18 x 0,375 po.*
16 99260476 Écrou de montag
17 97007313 Boîtier du ventilateur
18 99100491 Manchon isolant du moteur
19 98005212 Anneau de retenue du moteur
20 99080597 Moteur
21 99020142 Roue à ailettes, sens horaire
22 99020143 Roue à ailettes, sens antihoraire
23 99400055 Manchon, butée fendue
24 99500323 Mousse en PVC
25 98010342 Anneau, entrée
26 99260491 Écrou hexagonal 3/8 po. - 32
27 99260470 Écrou hexagonal 15/32 po. - 32
28 600348 Bouton - Noir
600349 Bouton - Blanc
29 97016970 Interrupteur - Noir
97016971 Interrupteur - Blanc
30 99260485 Écrou à tôle, Type U
** 99400052 Bride de cordon (non illustré)
** 99770113 Socle de câblage - NSP, RP
** 99770115 Socle de câblage - AP
** 99030132 Commande rotatoire de ventilateur
** 97016439 Commande rotatoire de lumière
* Quincaillerie ordinaire vendue séparément.
** Non illustré.
Veuillez commander les pièces par N° DE PIÈCE et non par N° DE REPÈRE.
Les pièces de rechange peuvent être commandées sur notre site Web.
Visitez www.broan.com.
Filtre, aluminium avec Microban (qté 2)
Page 10
GARANTIE
Broan garantit à l’acheteur consommateur original de ses produits qu’ils sont exempts de
vice de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat
original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT
MAIS NON LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE
CONVENANCE DANS UN BUT PARTICULIER.
Durant cette période d’un an, Broan, à sa discrétion, réparera ou remplacera gratuitement
tout produit ou pièce qui s’avèrera défectueux et ayant été utilisé normalement et d’une
manière non abusive.
CETTE GARANTIE NE COUVRE PAS LES STARTERS DE TUBES FLUORESCENTS NI LES
TUBES FLUORESCENTS. Cette garantie ne couvre pas (a) l’entretien et le service normal ou
(b) tout produit ou pièce endommagé à la suite d’un mauvais usage, d’une négligence, d’un
accident, d’un entretien inadéquat ou d’une réparation (autre que par Broan), d’une mauvaise
installation ou d’une installation non conforme au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période d’un an tel que spécié pour la
garantie exprimée. Certains États ou provinces ne permettent pas de limitation de la durée
d’une garantie implicite. Cette condition ne s’applique donc peut-être pas dans votre cas.
L’ENGAGEMENT DE BROAN À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN,
SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN NE SE
TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX
AYANT UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION OU LA PERFORMANCE DE
SES PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limitation
de dommages directs ou indirects. Cette condition ne s’applique donc peut-être pas dans
votre cas.
Cette garantie vous donne des droits spéciques et il se peut que vous ayez d’autres droits
qui varient d’une province à l’autre ou d’un État à l’autre. Cette garantie annule toutes les
garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan à l’adresse ou numéro de téléphone
mentionnée ci-dessous, (b) donner le numéro ou le modèle et l’identication de la pièce et
(c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande
de service sous garantie, vous devez présenter une preuve de la date d’achat original du
produit en question.
Aux États-Unis, contactez: Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027
(1-800-637-1453)
Au Canada, contactez: Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario,
L5T 1H9 (1-888-882-7626)
GARANTIE LIMITÉE D’UN AN DE BROAN
SERIE AP1 Y RP
Página 11
CAMPANA DE COCINA
ESTILO PROFESIONAL
Para registrar este
producto visite:
www.broan.com
LEA Y CONSERVE ESTAS INSTRUCCIONES
SOLAMENTE PARA COCINAR EN CASA
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:
1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico al panel de servicio. Bloquee el panel de servicio
o póngale una etiqueta de seguridad para evitar que alguien conecte
accidentalmente la energía eléctrica.
3. El trabajo de instalación y cableado eléctrico (incluida la ubicación
del interruptor) debe ser realizado por personal calicado y de
conformidad con todos los códigos y normas correspondientes,
incluidos los de construcción especícos contra incendios.
4. Proporcione suciente aire para que se lleve a cabo la combustión
y escape adecuados de los gases a través del tubo de humos
(chimenea) del equipo quemador de combustible, a n de evitar
el contratiro. Siga las normas de los equipos de combustión tales
como las establecidas en los códigos locales y las publicadas por
la Asociación Nacional de Protección contra Incendios (National
Fire Protection Association, NFPA) y la Sociedad Americana de
Ingenieros de Calefacción, Refrigeración y Aire Acondicionado
(American Society for Heating, Refrigeration and Air Conditioning
Engineers, ASHRAE).
5. Este producto podría tener bordes alados. Trabaje con cuidado para
evitar cortadas y abrasiones durante la instalación y la limpieza.
6. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado
de no dañar el cableado eléctrico ni otros servicios ocultos.
7. Los ventiladores con conductos siempre deben conectarse hacia el
exterior.
8. Utilice únicamente conductos metálicos.
9. Como alternativa, se puede instalar este producto con el juego de
cable de alimentación aprobado por UL y diseñado para el producto,
siguiendo las instrucciones incluidas con el cable.
10. Esta unidad debe conectarse a tierra.
PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO
POR GRASA PRESENTE EN LA ESTUFA:
1. Nunca deje desatendidas las unidades de la supercie cuando
estén en ajustes altos de calor. Los alimentos en ebullición provocan
derrames grasosos y con humo que se pueden inamar. Caliente el
aceite lentamente en ajustes de calor bajo o medio.
2. Siempre ENCIENDA la campana cuando esté cocinando a altas
temperaturas o amee alimentos (por ejemplo crepas Suzette,
cerezas Jubilee, bistec con pimienta ameado).
3. Limpie frecuentemente los ventiladores. No se debe permitir la
acumulación de grasa en el ventilador ni en el ltro.
4. Use una cacerola del tamaño adecuado. Siempre use utensilios
de cocina que sean apropiados para el tamaño del elemento de la
supercie.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES A LAS
PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR
GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE*:
1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola
para galletas o una bandeja de metal, y después apague el quemador.
PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las
llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME
A LOS BOMBEROS.
2. NUNCA LEVANTE UNA CACEROLA INCENDIADA porque podría
sufrir quemaduras o propagar el incendio.
3. NO TRATE DE APAGAR EL FUEGO CON AGUA ni con trapos o
toallas de cocina mojados, pues ocasionará una explosión violenta
de vapor.
4. Use un extintor SÓLO si:
A. El extintor es de Clase ABC y usted sabe cómo hacerlo
funcionar.
B. El incendio es pequeño y está connado al área en la que se
inició.
C. Va a llamar al Departamento de Bomberos.
D. Puede combatir el incendio teniendo la espalda orientada hacia
una salida.
* Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad
contra incendios en la cocina) publicado por NFPA.
PRECAUCIÓN
1. Sólo para usarse como medio de ventilación general. No debe
usarse para la extracción de materiales ni vapores peligrosos o
explosivos.
2. Para capturar mejor las impurezas resultantes al cocinar, debe
montar la parte inferior de la campana a una altura de 18 a 24 pulg.
(46 a 61 cm) sobre la supercie para cocinar.
3. Lea la información y los requisitos que aparecen en la etiqueta de
especicaciones.
NOTA Estas instrucciones son solamente para
instalaciones con conductos.
Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de ltros sin conductos con su distribuidor
o tienda minorista local. (Disponible para campanas de
la serie AP1 y RP2 solamente.) Siga las instrucciones
incluidas con este juego de ltros.
Aviso al instalador: Deje este manual con el dueño de la casa.
Aviso al dueño de la casa: En la página 12 encontrará las instrucciones de limpieza,
mantenimiento y funcionamiento.
SERIE AP1 Y RP
PLAFÓN
GABINETE
TAPÓN DE
PARED
TAPÓN DE TECHO
CAMPANACAMPANA
CONDUCTO DE
3 ¼ pulg. x 10 pulg.
(8,3 x 25,4 cm)
(para descarga vertical)
CABLEADO
ELÉCTRICO
DOMÉSTICO
(parte superior o
posterior de la
campana)
DE 46 cm a 61 cm (18 a 24 pulg.)
SOBRE LA SUPERFICIE PARA
COCINAR
CONDUCTO DE
3 ¼ pulg. x 10 pulg.
(8,3 x 25,4 cm )
(para descarga
horizontal)
LIGHTFAN
FAN
ON OFF
Página 12
LIMPIEZA Y MANTENIMIENTO
Por motivos de desempeño, apariencia y salud, limpie el ltro, el
ventilador y las supercies que tengan grasa. Utilice únicamente un
trapo limpio y una solución de detergente suave en supercies de acero
inoxidable y pintadas. Limpie los ltros completamente metálicos en el
lavaplatos.
El motor está permanentemente lubricado y nunca necesitará aceite.
Si los cojinetes del motor están haciendo ruido excesivo o inusual,
reemplace el motor con el motor de servicio exacto. También debe
reemplazar el impulsor.
Utilice bombillas de halógeno con escudo protector de 120 V, 50 W (MR16
o PAR16 con base GU10). Las bombillas se compran por separado.
Los ltros de grasa, el panel inferior y el disco del ventilador deben
limpiarse con frecuencia con una solución tibia de detergente y agua.
Los ltros de grasa y el disco del ventilador pueden lavarse en un
lavaplatos.
Nota: Ciertos minerales causan la decoloración de los ltros
al ponerse en contacto con los aditivos de los detergentes
lavapl atos. E sta dec oloración no está cubierta por la
garantía.
FUNCIONAMIENTO
ENCIENDA siempre la campana antes de comenzar a cocinar, a n de
establecer un ujo de aire en la cocina. Después de apagar la estufa,
deje que la campana funcione durante unos cuantos minutos para
despejar el aire.
Termostato HEAT SENTRY™
La campana está equipada con un termostato Heat Sentry™. Este
dispositivo de seguridad encenderá el ventilador o aumentará su
velocidad si detecta un calor excesivo sobre la supercie de cocinado.
Si el ventilador no está encendido o si funciona a baja velocidad, el
termostato Heat Sentry™ anulará el control que tenga el ventilador y
lo hará funcionar a alta velocidad. Cuando la temperatura disminuye a
niveles normales, el ventilador regresa a su ajuste original.
CAMPANA SERIE AP
Para hacer funcionar la campana, haga lo siguiente:
VENTILADOR
El interruptor de 2 posiciones (en el centro) ENCIENDE y APAGA el
ventilador.
El interruptor de 5 posiciones (a la izquierda) controla la velocidad del
ventilador.
El ventilador está APAGADO (el ventilador secundario está APAGADO).
El ventilador está ENCENDIDO a su máxima velocidad.
Mientras más pequeños sean los puntos, menor será la velocidad
del ventilador.
LUCES
Este interruptor de 3 posiciones (a la derecha) ENCIENDE y APAGA las
luces y controla su intensidad.
Las luces están APAGADAS.
Las luces están ENCENDIDAS con baja intensidad.
Las luces están ENCENDIDAS con alta intensidad.
PREPARE EL LUGAR DONDE
SE VA A INSTALAR LA CAMPANA
CAMPANA SERIE RP
Para hacer funcionar la campana, haga lo siguiente:
INTERRUPTOR DEL VENTILADOR
Este interruptor de 3 posiciones ENCIENDE y APAGA el ventilador y
controla su velocidad.
Ponga el interruptor en la posición (1) para ENCENDER el ventilador a
baja velocidad.
Ponga el interruptor en la posición (2) para ENCENDER el ventilador a
alta velocidad.
Ponga el interruptor en la posición (0) para APAGAR el ventilador.
INTERRUPTOR DE LUZ
Este interruptor de 3 posiciones ENCIENDE y APAGA las luces y controla
su intensidad.
Ponga el interruptor en la posición (1) para ENCENDER las luces a baja
intensidad.
Ponga el interruptor en la posición (2) para ENCENDER las luces a alta
intensidad.
Ponga el interruptor en la posición (0) para APAGAR las luces.
1 Determine si la descarga de la campana va a ser vertical o
horizontal. Para descarga vertical u horizontal, coloque la red
de conductos entre el lugar donde va a instalar la campana y
el tapón de techo o tapón de pared. Para obtener los mejores
resultados, utilice una cantidad mínima de transiciones y
codos.
SERIE AP1 Y RP
FONDO
DEL GABINETE
FRENTE DEL
GABINETE
3/4 pulg.
(1,9 cm)
12 ¼ pulg. (31 cm)
(campana de 30 pulg.)
15 ¼ pulg. (38,6 cm)
(campana de 36 pulg.)
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
⅛ pulg.
(0,3 cm)
3 ⅞ pulg.
(9,8 cm)
ORIFICIO DE ACCESO
PARA CONDUCTO HORIZONTAL
6 ¼ pulg.
(15,8 cm)
6 ¼ pulg.
(15,8 cm)
7½ pulg.
(19 cm)
12 ¼ pulg. (31 cm)
(campana de 30 pulg.)
15 ¼ pulg. (38,6 cm)
(campana de 36 pulg.)
TORNILLOS DE
MONTAJE DE LA
CAMPANA (4)
LÍNEA
CENTRAL
ORIFICIO DE
ACCESO PARA
CABLES ELÉCTRICOS
(en la pared)
TORNILLOS DE MONTAJE DE LA CAMPANA (4)
FONDO DEL
GABINETE
ORIFICIO DE ACCESO
PARA CONDUCTO VERTICAL
12 ¼ pulg.
(31 cm )
(campana de 30 pulg.)
15 ¼ pulg. (38,6 cm)
(campana de 36 pulg.)
12 ¼ pulg.
(31 cm )
(campana de 30 pulg.)
15 ¼ pulg. (38,6 cm)
(campana de 36 pulg.)
FRENTE DEL GABINETE
6 ⅞ pulg.
(17,5 cm)
10 ⅝ pulg.
(27 cm)
6 ¼ pulg.
(15,8 cm )
6 ¼ pulg.
(15,8 cm )
7 ½ pulg
(19 cm)
9 ⅞ pulg.
(25,1 cm)
1 ½ pulg.
(3,8 cm)
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
ORIFICIO DE ACCESO
PARA CABLES
ELÉCTRICOS
(en el fondo del gabinete)
LÍNEA
CENTRAL
9 pulg.
(22,8 cm)
Página 13
2 Guíese por el diagrama correspondiente (a continuación) para
colocar los conductos y hacer el corte exacto para la conexión
eléctrica en el gabinete o en la pared. Para instalaciones en
sistemas sin conductos, NO haga ningún oricio de acceso para
conducto.
CONDUCTO VERTICAL DE
3 ¼ PULG. X 10 PULG. (8,3 X 25,4 CM)
CONDUCTO HORIZONTAL DE
3 ¼ PULG. X 10 PULG. (98,3 X 25,4 CM)
PREPARE LA CAMPANA
CUBIERTA
INFERIOR
FILTROS DE
ALUMINIO
CUBIERTA
DEL
CABLEADO
3 Quite de la campana los ltros de aluminio, la cubierta inferior
y la cubierta del cableado.
POSICIÓN DE DESCARGA VERTICAL
VARILLA DE
MONTAJE DEL
VENTILADOR
(2)
VENTILADOR
TUERCA
MOLETEADA (2)
POSICIÓN DE DESCARGA HORIZONTAL
VARILLA DE
MONTAJE DEL
VENTILADOR
(2)
VENTILADOR
TUERCA
MOLETEADA (2)
4 El ventilador se envía en la posición de descarga vertical.
Para cambiar el ventilador a la posición de descarga horizontal:
Retire las tuercas moleteadas de las varillas de montaje del
ventilador. Desenganche las varillas de montaje del ventilador
y gire éste a la posición de descarga horizontal. Enganche de
nuevo las varillas de montaje y apriete el ventilador en su lugar
con las tuercas moleteadas.
SERIE AP1 Y RP
HE0059
Página 14
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
AGUJERO CIEGO DEL
CONDUCTO VERTICAL
AGUJERO CIEGO DEL
CONDUCTO HORIzONTAL
5 Abra el agujero ciego del conducto vertical o el agujero
ciego del conducto horizontal y je el conector del
regulador de tiro/conducto con dos (2) tornillos (incluidos).
INSTALE LA CAMPANA
CONECTE EL CABLEADO
TORNILLO
VERDE DE
CONEXIÓN
A TIERRA
CABLE
ELÉCTRICO
DE LA
CASA
9 Conecte el cable eléctrico de la casa al cableado de la cam-
pana de cocina: cable NEGRO con NEGRO, BLANCO con
BLANCO y VERDE o SIN FORRO al tornillo de tierra VERDE.
FINALICE LA INSTALACIÓN
ADVERTENCIA
Para reducir el riesgo de una descarga eléctrica, desconecte
6 Tienda el cable eléctrico de la casa entre el panel de servicio
7 Sostenga la campana en su posición debajo del gabinete.
8 Apriete completamente los cuatro (4) tornillos de montaje para
el suministro eléctrico al panel de servicio. Bloquee el panel
de servicio o póngale una etiqueta de seguridad para evitar
que alguien conecte accidentalmente la energía eléctrica.
TORNILLOS DE
MONTAJE (4)
CONDUCTO
y la campana. Conecte el cable eléctrico a la campana con un
conector apropiado.
Asegúrese de que el conector del regulador de tiro/conducto entre a los conductos y que el regulador de tiro pueda abrirse y
cerrarse libremente.
aanzar la campana al gabinete.
CABLE
ELÉCTRICO
DE LA CASA
10 Instale nuevamente la cubierta para cableado, la cubierta inferior
y los ltros que quitó en el paso 3.
INSTALE LAS BOMBILLAS
(1) EMPUJAR HACIA ADENTRO
(2) GIRAR EN
SENTIDO DE
LAS AGUJAS
DEL RELOJ
11 Instale las bombillas de halógeno. Utilice bombillas de halógeno
con escudo protector de 120 V, 50 W (MR16 o PAR16 con base
GU10). Las bombillas se compran por separado.
PIEZAS DE REPUESTO
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
16
16
14
15
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
15
SERIE AP1 Y RP
Página 15
CLAVE N.O
PIEZA N.° DESCRIPCIÓN
1 97017222 Conjunto soldado del panel de funciones -
RP - Negro
97017223 Conjunto soldado del panel de funciones -
RP - Blanco
97017224 Conjunto soldado del panel de funciones -
RP - Plata
2 97017324 Conjunto soldado del panel de funciones -
AP - Negro
97017325 Conjunto soldado del panel de funciones -
AP - Blanco
97017326 Conjunto soldado del panel de funciones -
AP - Plata
3 97009517 Cubierta inferior - Negra
97007895 Cubierta inferior - Blanca
97007631 Cubierta inferior - Plata
4 97017429 Conjunto del regulador de tiro
5 97007656 Conjunto de la cubierta para los cables
6 97017428 Conjunto del soporte para el termostato
7 98006546 Cubierta del portalámpara
8 99400084 Separador de casquillo Heyco N.° 2873
9 99271346 Conjunto de aro portalámpara/moldura
10 97017312 Control - RP - Negro
97017264 Control - RP - Blanco
11 99111379 Separador de 0,50 x 0,375 pulg. de nailon
12 97017455 Filtro de aluminio (cant. 2)
97017456 Filtro de aluminio con Microban (cant. 2)
13 99420464 Varilla de montaje del ventilador
14 99150617
8-18 x 0,375 pulg.
Tornillo metálico cabeza redonda
*
15 99170245 Tornillo metálico Phillips cabeza hexagonal
8-18 x 0,375 pulg.*
16 99260476
Tuerca para varilla de montaje del ventilador
17 97007313 Caja de la espiral del ventilador
18 99100491 Buje para aislamiento del motor
19 98005212 Anillo retenedor del motor
20 99080597 Motor
21 99020142 Disco del ventilador, giro a la derecha
22 99020143 Disco del ventilador, giro a la izquierda
23 99400055 Buje de cierre Heyco
24 99500323 Espuma de PVC
25 98010342 Aro, entrada
26 99260491 Tuerca hexagonal, 3/8 pulg. - 32
27 99260470 Tuerca hexagonal, 15/32 pulg. - 32
28 600348 Perilla - Negra
600349 Perilla - Blanca
29 97016970 Perilla - Negra
97016971 Interruptor - Blanco
30 99260485 Tuerca metálica tipo U
** 99400052 Buje de alivio de esfuerzo (no se ilustra)
** 99770113 Mazo de cables - NSP, RP
** 99770115 Mazo de cables - AP
** 99030132 Control rotatorio del ventilador
** 97016439 Control rotatorio de la luz
* Tornillería estándar: se puede comprar en una ferretería de la localidad.
** No se ilustra.
Al pedir piezas de repuesto, indique el N.° DE PIEZA, no el N.° DE CLAVE
Ahora se puede hacer los pedidos de las piezas de repuesto en nuestro sitio
web.
Visítenos en www.broan.com.
GARANTÍA
Broan garantiza al consumidor comprador original de sus productos que dichos productos
carecerán de defectos en materiales o en mano de obra por un período de un año a partir de
la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS,
INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION
O APTITUD PARA UN PROPOSITO PARTICULAR.
Durante el período de un año, y a su propio criterio, Broan reparará o reemplazará, sin costo
alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales de
servicio y uso.
ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto
o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que
no sean Broan), instalación defectuosa, o instalación contraria a las instrucciones de instalación
recomendadas.
La duración de cualquier garantía implícita se limita a un período de un año como se especica en
la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de
una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.
LA OBLIGACION DE BROAN DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE
BROAN, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO
ESTA GARANTIA. BROAN NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO
DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de daños incidentales
o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.
Esta garantía le proporciona derechos legales especícos, y usted puede también tener otros
derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores.
Para calicar en la garantía de servicio, usted debe (a) noticar a Broan al domicilio o al número
de teléfono abajo, (b) dar el número del modelo y la identicación de la pieza, y (c) describir la
naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto
por la garantía, usted debe de presentar evidencia de la fecha original de compra.
En los Estados Unidos, contacto: Broan-NuTone LLC, 926 West State Street, Hartford, WI
53027 (1-800-637-1453)
En Canada, contacto: Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario
L5t 1H9 (1-888-882-7626)
GARANTIA BROAN LIMITADA POR UN AÑO
SERIE AP1 Y RP
Página 16
99044040E
Loading...
