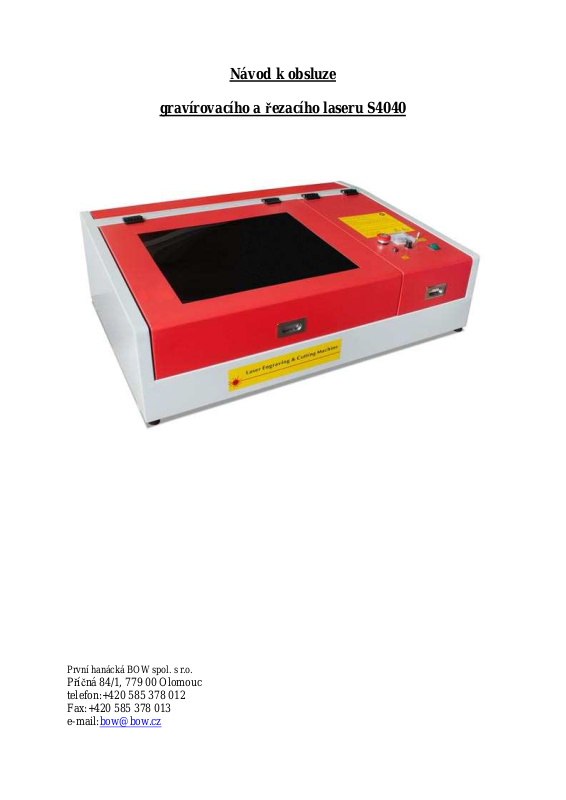

Page 1
Návod k obsluze
gravírovacího a řezacího laseru S4040
První hanácká BOW spol. s r.o.
Page 2
Bezpečnost
Tato část návodu k obsluze:
vysvětluje význam a používání upozorňujících odkazů, obsažených v návodu k
obsluze,
vysvětluje jak používat správně laser
zdůrazňuje nebezpečí, která mohou nastat pro vás i jiné, jestliže tyto pokyny
nejsou dodržovány, říká vám, jak se vyvarovat nebezpečí.
Kromě tohoto návodu dodržujte
• platné zákony a předpisy,
• právní předpisy pro prevenci nehod
• zákazové, upozorňující a příkazové štítky i upozorňující poznámky na
laseru.
Vždy uchovávejte tuto dokumentaci poblíž CNC stroje.
Správné používání
VAROVÁNÍ!
V případě nesprávného používání stroje:
• bude ohrožena obsluha
• Laser a další hmotný majetek provozovatele bude ohrožen
• může být ovlivněn správný chod laseru.
Laser je navržen a zhotoven pro používání v nevýbušném prostředí.
Laser se smí instalovat a provozovat jen na suchém a dobře větraném místě.
Je-li laser používán jakýmkoli jiným způsobem, než jak je popsáno výše, upraven bez
oprávnění společnosti BOW pak je používán nesprávně.
Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným používáním.
Rádi bychom zdůraznili, že zneplatnění záruky nastane také v důsledku jakékoli
úpravy na konstrukci či technické nebo technologické úpravy, které nebyly oprávněny
společností BOW.
Součástí správného používání je také:
• nepřekračování maximálního hodnot laseru
• dodržování návodu k obsluze
• dodržování pokynů ke kontrolám a údržbě
VAROVÁNÍ!
Velmi vážné zranění v důsledku nesprávného používání.
Je zakázáno provádět jakékoli úpravy nebo změny provozních hodnot CNC stroje. Mohlo
by to ohrozit obsluhu a způsobit škody na CNC stroji.
Page 3
1. Možná nebezpečí způsobená CNC strojem
Laser byl podroben bezpečnostní prohlídce. Konstrukce a provedení odpovídají současným
požadavkům.
Přesto zde stále zůstává určité nebezpečí, neboť laser je provozován s
• elektrickým napětím a proudy
• rychlými pohyby
Použili jsme konstrukční zdroje a bezpečnostní techniky takové, aby se minimalizovalo riziko pro
zdraví obsluhy, vyvstávající z těchto rizik.
Je-li laser používán a udržován osobami, které nejsou řádně kvalifikovány, může být zde riziko
nesprávné nebo nevhodné údržby laseru.
INFORMACE
Kterékoli osoby, zapojené do montáže, uvádění do provozu, obsluhy a údržby musí
• být řádně kvalifikovány
• přísně dodržovat tento návod k obsluze
V případě nesprávného používání
• to může být riziko pro obsluhu
• to může být riziko pro laser a jiný hmotný majetek
• může být ovlivněna správná funkce laseru.
Kdykoli se má provádět čištění nebo údržba, vždy CNC stroj odpojte.
VAROVÁNÍ!
Laser se smí používat jen s funkčními bezpečnostními prvky.
Odpojte laser ihned, jakmile zjistíte závadu v bezpečnostních zařízeních nebo když
nejsou osazena!
Veškeré instalace, prováděné obsluhou, musí zahrnovat předepsaná bezpečnostní
zařízení.
Protože jste obsluha stroje, je to na vaši odpovědnost!
1.1 Kvalifikace obsluhy
1.1.1 Cílová skupina
Tento návod je určen pro:
• provozovatele
• uživatele
• pracovníky údržby
Proto se upozorňující poznámky týkají jak pracovníků obsluhy, tak i údržby laseru.
Stanovte jasná a učiňte trvalá rozhodnutí o tom, kdo bude odpovídat za různé činnosti
na laseru (obsluhu, seřizování stroje, údržbu a opravy). Zapište jména odpovědných
osob do deníku obsluhy.
Všechna nejasná přidělení odpovědností vytvářejí bezpečnostní rizika!
Po odpojení hlavní vidlice laseru zajistěte spínač zámkem. To zabrání používání
neoprávněnými osobami.
Page 4
1.1.2 Oprávněné osoby
INFORMACE
Pro práci s laserem se vyžadují podrobné znalosti. Bez požadovaného školení, např.
instituty pro pokročilá profesní školení, není nikomu dovoleno pracovat na stroji, a to
ani po krátkou dobu.
VAROVÁNÍ!
Nesprávné používání a údržba laseru vytváří nebezpečí pro obsluhu, předměty i
prostředí.
Laser smějí obsluhovat jen oprávněné osoby.
Osoby, oprávněné k obsluze a údržbě, by měly být školený technický personál s pokyny
obdrženými od těch, kteří pracují pro provozovatele a pro výrobce.
Povinnosti provozovatele
Povinnosti obsluhy
• proškolit personál prakticky
• proškolit personál teoreticky (alespoň jednou za rok) ze všech
bezpečnostních předpisů, které platí pro CNC stroj
• z obsluhy laseru
• ze schválených technických vodítek
• z možných havarijních situací
• kontrolovat stav znalostí personálu
• dokumentovat školení v provozním deníku
• vyžadovat na personálu potvrzení o účasti na školeních podpisem
• kontrolovat, zda si je personál vědom bezpečnosti a nebezpečí na
pracovišti a zda dodržuje návod k obsluze.
• být speciálně proškolen o zacházení s laserem a jeho programování
• znát a chápat příčiny programu a jaké účinky budou jednotlivé procesní
parametry mít
• udržovat deník obsluhy
• před uvedením stroje do provozu pročíst si a pochopit návod k obsluze
dobře se seznámit se všemi bezpečnostními zařízeními a předpisy
Pro práci na následujících součástech laseru jsou ještě další požadavky:
• Práci na elektrických součástech nebo provozních celcích musí provádět
jen kvalifikovaný elektrikář nebo osoba pracující podle pokynů a dohledu
kvalifikovaného elektrikáře.
1.2 Pozice uživatele

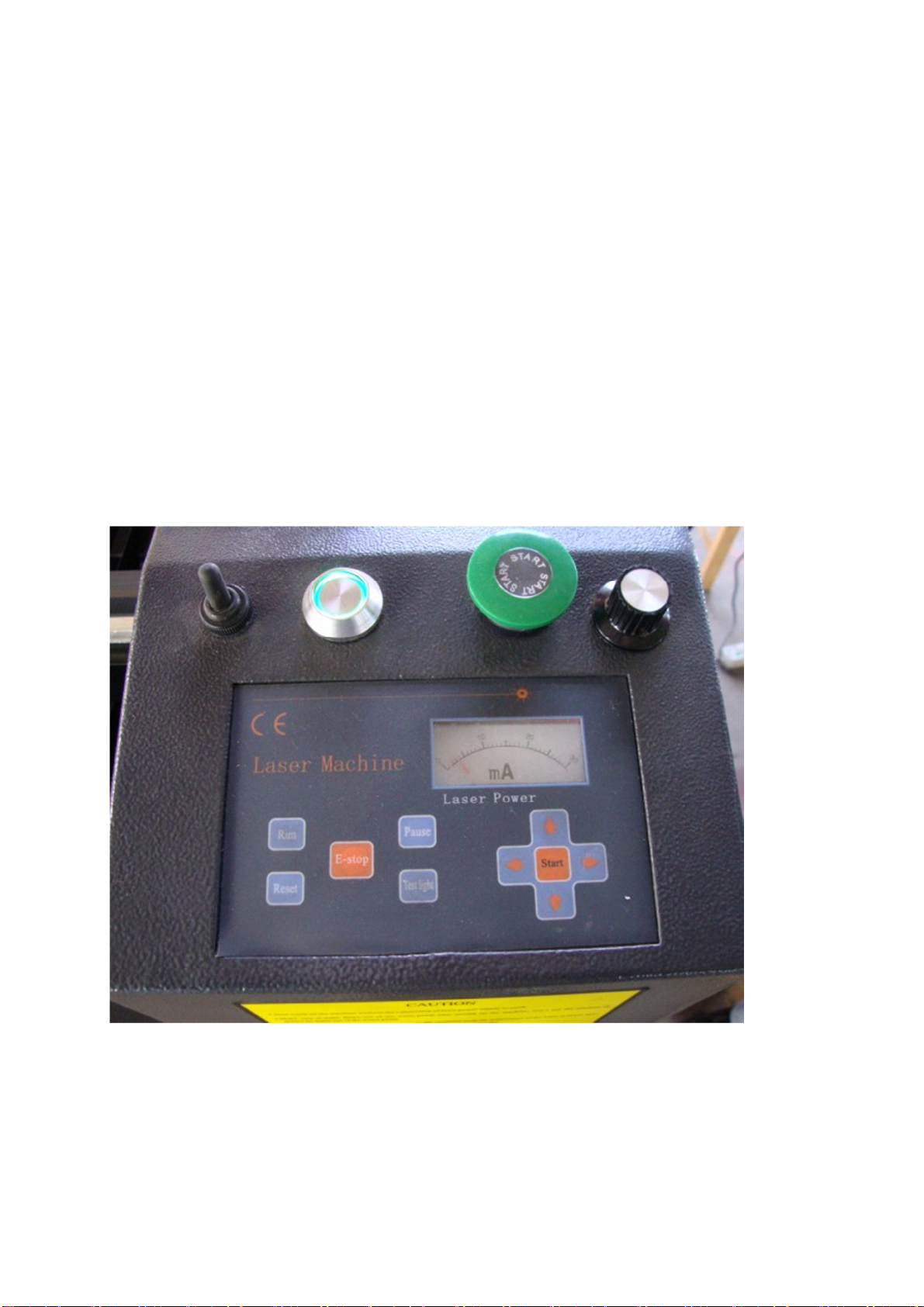

Pozice uživatele je před CNC strojem u panelu řídícího systému.
Page 5
1.3 Bezpečnostní zařízení
Laser používejte jen se správně fungujícími bezpečnostními zařízeními.
Zastavte laser ihned, jestliže nastane závada v bezpečnostním zařízení nebo když toto není z
nějakého důvodu funkční.
Je to vaší odpovědností!
Jestliže bezpečností zařízení je aktivováno nebo selhalo, laser se smí používat jen když:
• jste odstranili příčinu výpadku
• jste ověřili, že už osobám ani předmětům nehrozí žádné nebezpečí.
VAROVÁNÍ!
Jestliže obejdete, odstraníte nebo překonáte bezpečnostní zařízení jakýmkoli způsobem, ohrožujete sebe i
ostatní osoby, pracující s CNC strojem. Možné následky jsou: smrtelný úraz elektrickým proudem
Laser obsahuje následující bezpečnostní zařízení:
• NOUZOVÉ STOP TLAČÍTKO na panelu řídícího systému
VAROVÁNÍ!
Nebezpečné napětí, i když hlavní spínač je vypnutý.
V místech označených piktogramem v orámování může být napětí, i když hlavní spínač je vypnutý.
1.3.2 NOUZOVÉ STOP tlačítko
POZOR!
NOUZOVÉ STOP tlačítko vypíná laser ihned.
Tlačítko NOUZOVÉ STOP stiskněte jen v případě nebezpečí! Je-li použito k normálnímu zastavení stroje,
může se poškodit PAMĚŤ ŘÍDÍCÍHO SYSTÉMU.
Po restartování stroje je třeba najet do referenčního bodu.
Bezpečnostní kontrola
Kontrolujte laser alespoň jednou za směnu. Informujte odpovědné osoby ihned o jakémkoli poškození,
vadě nebo změně provozní funkce.
Kontrolujte veškerá bezpečnostní zařízení
• na začátku každé směny (se strojem zastaveným)
• jednou týdně (se strojem v provozu),
• po každé údržbě a opravě
Kontrolujte, zda zákazové, upozorňující a informační štítky a značení na CNC stroji
• lze přečíst (očistěte je podle potřeby)
• jsou úplné
Osobní ochranné prostředky
Pro určitou práci jsou vyžadovány osobní ochranné prostředky.
Chraňte si obličej a oči – během jakékoli práce, kde máte obličej a oči vystaveny nebezpečí, by se
měla používat bezpečnostní přilba s ochranou obličeje.
Když ukládáte, demontujete nebo přepravujete těžké součásti, používejte bezpečnostní boty.
Jestliže hladina hluku (emise) na pracovišti přesahuje 80 dB(A), používejte ochranu sluchu.
Před zahájením práce zkontrolujte, zda na pracovišti jsou k dispozici jednotlivé ochranné prostředky.
Page 6
UPOZORNĚNÍ!
Znečištěné nebo kontaminované prostředky ochrany těla mohou způsobit onemocnění. Očistěte je po
každém použití.
Bezpečnost při obsluze
VAROVÁNÍ!
Před spuštěním laseru zkontrolujte, zda to neohrozí ostatní osoby a nezpůsobí poškození zařízení.
Vyhýbejte se nebezpečným pracovním praktikám:
• Při montáži, manipulaci, údržbě a opravách nutno dodržovat pokyny,
uvedené v tomto návodu.
• Nepracujte na laseru, je-li vaše koncentrace snížena, např. užíváním léků.
• Zůstávejte u laseru, dokud se program neukončí.
.
1.4 Bezpečnost při údržbě
O jakékoli konkrétní práci a údržbě informujte obsluhu včas.
Hlaste všechny příslušné změny v bezpečnosti a podrobnosti o výkonu laseru. Dokumentujte všechny
změny, mějte návod k obsluze příslušně aktualizován a školte obsluhu stroje.
VAROVÁNÍ!
Pohyblivé části stroje mohou nebezpečně zranit vás nebo jiné osoby!
Jestliže laser nemůžete vypnout hlavním spínačem kvůli požadovaným pracím (např. funkční kontrole),
postupujte se zvláštní opatrností.
Údržba strojní části
Před zahájením jakékoli údržby odstraňte nebo instalujte ochranná bezpečnostní zařízení a po
dokončení práce je dejte zpět. Toto zahrnuje:
• kryty
• bezpečnostní signalizaci a upozorňující značky
• zemnicí připojení
Jestliže odstraňujete ochranná bezpečnostní zařízení, dejte je zpět ihned po dokončení práce.
Zkontrolujte, jestli fungují správně!
1.4.1 Hlášení nehod
V případě nehod, možných zdrojů nebezpečí a jakýchkoli činnostech, které většinou vedou k nehodě
(mají k nim blízko), ihned informujte své nadřízené.
INFORMACE
Při provádění prací s laserem a na něm při popisu těchto prací zdůrazňujeme konkrétní nebezpečí.
1.4.2 Elektroinstalace
Nechte stroj a/nebo elektrické vybavení pravidelně zkontrolovat, alespoň jednou za šest měsíců.
Odstraňujte ihned všechny závady, jako např. volné spoje, vadné vodiče apod.
Při provádění práce na elektroinstalaci musí být přítomna druhá osoba, aby mohla v případě nouze
ihned vypnout proud. Jestliže nastane v dodávce proudu jakákoli abnormalita, ihned laser vypněte.
Page 7
1.4.3 Ochrana životního prostředí a vod
Laser je zařízení k výrobě z materiálů, manipulaci s materiály a používání materiálů, které jsou
nebezpečné pro vody podle § 19g zákona o vodních zdrojích.
Při obsluze, vyřazování z provozu nebo rozebírání CNC stroje či jeho částí dodržujte požadavky
zákona o vodních zdrojích. O tomto tématu najdete podrobné informace v předpise o zařízeních k
zacházení s materiály, které jsou nebezpečné pro vody.
Emise
Úroveň hluku, vydávaného laserem, je menší než 74 dB(A). Jestliže laser je instalován v místech, kde
jsou v provozu i jiné stroje, akustický vliv (emise) u obsluhy laseru může překročit 85 dB(A).
INFORMACE
Doporučujeme používat zvukovou izolaci a ochranu sluchu. Trvání hlukového znečištění a druh a
vlastnosti pracovního prostoru, jako, např. další stroje, které běží současně, to vše ovlivňuje úroveň
hluku na pracovišti.
Doprava
VAROVÁNÍ!
Díly stroje, padající z vysokozdvižného vozíku nebo jiných dopravních prostředků, mohou způsobit vážné
nebo i smrtelné zranění. Dodržujte pokyny a informace na přepravní bedně:
• Těžiště
• Závěsné body
• Hmotnost
• Používané prostředky přepravy
• Předepsaná zasílací poloha
VAROVÁNÍ!
Použití nestabilního zvedacího a závěsného zařízení, které může zatížením havarovat, může způsobit
vážné zranění nebo i smrt.
Zkontrolujte, zda zvedací a závěsné zařízení mají dostatečnou kapacitu a jsou v dobrém stavu.
Dodržujte pravidla pro zabránění nehod.
Upevněte břemena správně.
Neprocházejte pod zavěšenými břemeny!
Požadavky na místo instalace
Uspořádejte pracovní prostor kolem laseru podle místních bezpečnostních předpisů.
Pracovní prostor pro obsluhu, údržbu a opravy nesmí být zatarasen. Dodržujte předepsané bezpečnostní
plochy a únikové cesty podle VDE 0100, část 729 a podmínky prostředí pro obsluhu laseru.
INFORMACE
Hlavní spínač laseru musí být snadno přístupný.
Page 8
Provozní materiál
Používejte jen vhodná maziva, která zaručují bezpečný chod stroje.
Gravírovací a řezací laser S 4040
Návod k obsluze
Děkujeme Vám za zakoupení gravírovacího a řezacího laseru.
Abyste zajistili dlouhý a stabilní provoz Vašeho stroje, přečtěte si prosím pozorně tento návod k
obsluze, dopředu se seznamte a ovládněte operační metody a technologické požadavky stroje.
V případě abnormální situace prosím ihned vypněte stroj a poraďte se s tímto návodem k obsluze.
Pokud problém, který nastal, nelze vyřešit, obraťte se na naši firmu nebo na Vašeho
prodejce.
Můžete se kdykoliv přihlásit na naši internetovou adresu a vyhledat možné způsoby kontaktu místních
servisních služeb.
Abyste zaručili ochranu osob a stroje, mějte na paměti správnou údržbu stroje a bezpečnostní
upozornění.
Prohlášení
1. Výrobce má právo modifikovat výrobek bez předchozího oznámení zákazníkovi.
2. Výrobce má zákonnou odpovědnost pouze vůči svým produktům prodaným zákazníkům.
Výrobce není odpovědný za ztráty způsobenými problémy stroje.
Hardware
Funkce gravírovacího a řezacího laseru
Rozsah aplikace gravírovacího a řezacího laseru je velice široký. Použili jsme různý design stroje,
abychom naplnili všechny potřeby použití. Věříme, že typ stroje, který jste si vybrali, bude velkou
pomocí pro vaši práci. Následující úvod by vám mohl poskytnout informace potřebné pro rozšíření
rozsahu použití a správné použití laseru
Struktura gravírovacích laserů
Celkový pracovní systém je tvořen primárním gravírovacím laserem, napájením laseru, softwarem pro
gravírování, výfukovým ventilátorem, vzduchovým čerpadlem, ponorným čerpadlem, vodní nádrží,
vzduchovým potrubím, řídící systém, komunikačním kabelem, atd.
Součásti systému
Gravírovací laser tvoří pět součástí: strojová základna, optický systém, pohonný systém, řídící systém
a přípojný systém.
Strojová základna: je složená z dílů jako kryt stroje, vodící kolejnice, základní rám, držák odrazových
zrcátek, atd.
※ Optický systém: je složen z laserové trubice, napájení laseru, třech odrazných zrcátek a jedné
ostřící čočky.
※ Pohonný systém: je složen ze tří lineárních vedení s vysokou přesností, ozubených řemenů, dvou
krokových motorů a několika řemenových převodů.
※ Řídící systém: je složen z vysokorychlostní DSP kontrolní karty, dvou spínaných zdrojů a dvou
krokových motorů.
※ Přípojný systém: je složen z oběžného chladícího vodního čerpadla, kompresoru a odsávacího
zařízení.
Instalace gravírovacího laseru
1、 Otevření přepravní krabice
Po otevření přepravní krabice prosím zkontrolujte, zda nebyla laserová trubice během přepravy
poškozena. Poté zkontrolujte celý stroj, jestli není jeho povrch poškrábaný či zda nechybí nějaké
vybavení.
2、 Umístění
Stroj by měl být umístěn v chladných a suchých prostorách. Stroj by měl být umístěn v blízkosti
uzemňovacího kabelu. Jakmile je stroj nastaven, už jej nepřesunujte, jinak byste museli dráhu
paprsku znovu nastavit.
.
Page 9
Poznámka: Výstupní otvor paprsku laserové trubice by měl být namířen proti prvnímu odrazovému
zrcátku. Gumová podložka musí být vložena do laserové trubice blízko pojistného kroužku. Silikonová
guma by měla být nanesena na anodu a vysokonapěťové spojení, aby se zabránilo jiskrám
způsobeným vysokým napětím. Před svařením spojovacích čar na katodě a anodě odstraňte jemně
oxidovou vrstvu na obou koncích použitím brusného papíru.
3) Naplňte nádrž destilovanou vodou, připojte ji k čerpadlu i vzduchovému čerpadlu a připojte trubky
odtoku vody a přívodu vzduchu. Po několika minutách oběhu vody prosím zkontrolujte, jestli se v
laserové trubici netvoří bubliny. Pokud ano, obraťte trubici a vytlačte bublinu ven.
4) Vložte měděný vodič s minimálním průměrem 2 mm do země (minimální hloubka 1 metr). Poté
spojte opačný konec vodiče s napájecím zařízením laseru. Poznámka: Uzemnění je nutné!
5) Připojte stroj a ventilátor k napájecímu zařízení, a poté zapněte stroj.
Struktura a nastavovací metoda dráhy paprsku

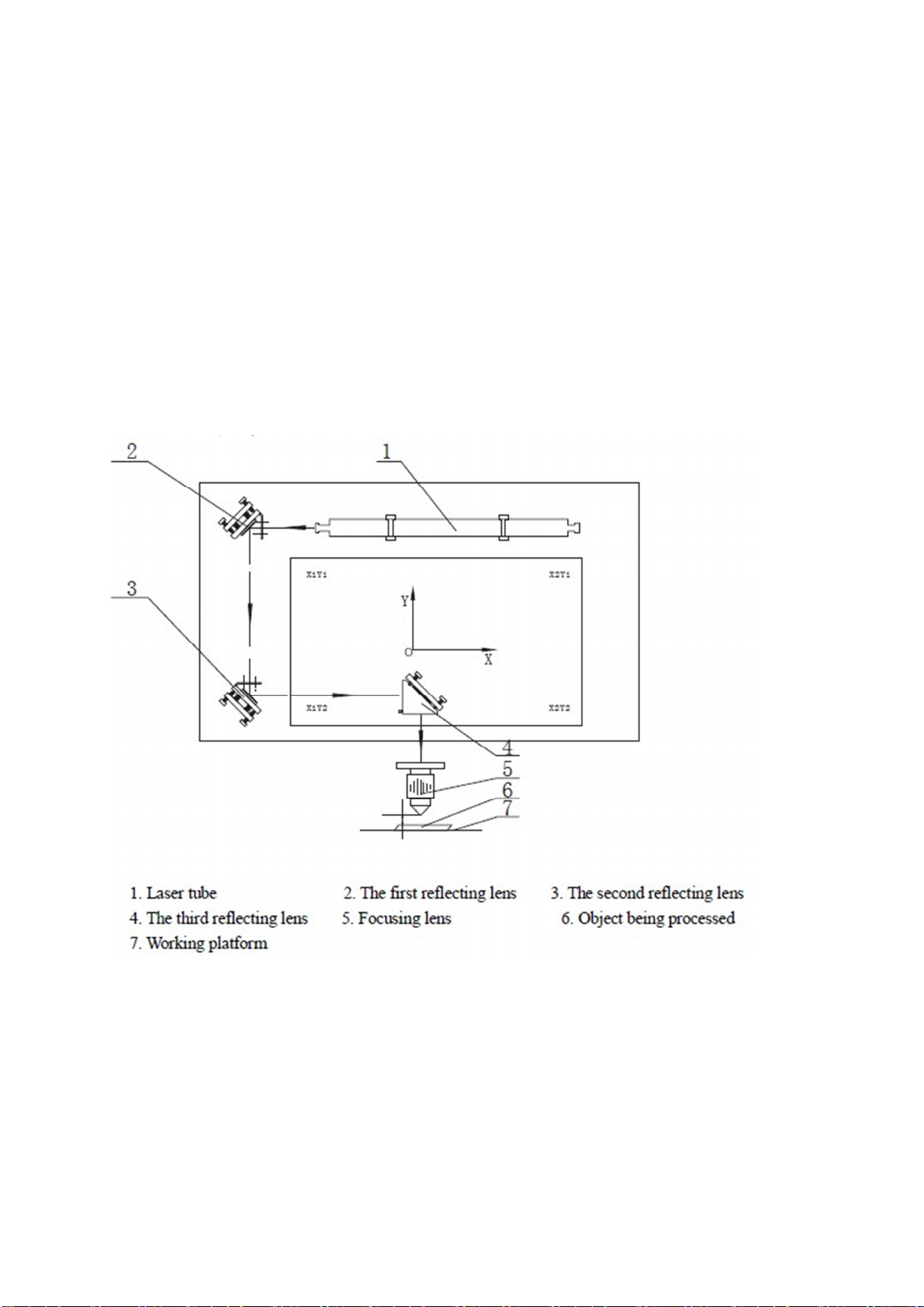

1、 Struktura optických dílů
1 – Laserová trubice 2 – První odrazná čočka 3 – Druhá odrazná čočka
4 – Třetí odrazná čočka 5 – Zaostřovací čočka 6 – Obrobek
7 – Strojová základna
Paprsek prochází vodícím systémem paprsku. Gravírovací lasery si adaptovaly optický létající systém.
Celý systém tvoří laserová trubice, tři odrazné čočky, zaměřující čočky a relevantní přídavná zařízení.
Dráha paprsku má úzkou spojitost s efektem gravírování a řezání. Proto buďte prosím trpěliví a
přesní při nastavování dráhy paprsku.
Page 10
2、 Nastavení dráhy paprsku
Nastavení odrazných čoček
Zastrčte kousek papíru do vstupního otvoru laserové hlavice; poté posuňte laserovou hlavici do
levého horního rohu stroje. Stiskněte tlačítko “laser” a udělejte laserem tečku. Poté přesuňte
hlavici do levého dolního rohu, abyste udělali další tečku. Pomocí nastavovacího šroubu první
odrazné čočky spojte obě tečky dohromady, abyste upravili osu Y, poté přejděte k ose X. Posuňte
laserovou hlavici k levému příčníku. Stiskněte tlačítko “laser” a udělejte laserem tečku. Poté jej
posuňte doprava a udělejte další tečku. Pomocí nastavovacího šroubu druhé odrazné čočky spojte
obě tečky dohromady.
（2）Nastavení laserové trubice
Přestože byla v předchozím kroku nastavena dráha paprsku, paprsek nemusí být ve středu
vstupního otvoru. Dalším krokem je nastavení pozice laserové trubice tak, aby byl laserový paprsek ve
středu otvoru. Zkontrolujte pozici paprsku v otvoru. Pokud se paprsek nachází v horní části, posuňte
jej níže. Pokud se paprsek nachází v dolní části, posuňte jej výše. Pokud se paprsek nachází vepředu,
posuňte trubici dozadu. Pokud se paprsek nachází vzadu, posuňte jej dopředu. Během tohoto procesu
pohybujte laserovou trubicí pomalu a opatrně. Nepracujte ve spěchu.
(1) Svislé nastavení paprsku
Položte na strojovou základnu kousek akrylu. Stiskněte tlačítko “laser”, abyste zjistili, jestli je
propíchnutý akryl svislý nebo ne. Pokud není svislý, nastavte kryt třetí odrazné čočky. Svislé
nastavení paprsku je nastavení pozice kondenzační čočky. Pouze pokud je paprsek ve středu
kondenzační čočky, může být přímý a silný.
OperaⅤ ční panel
Page 11

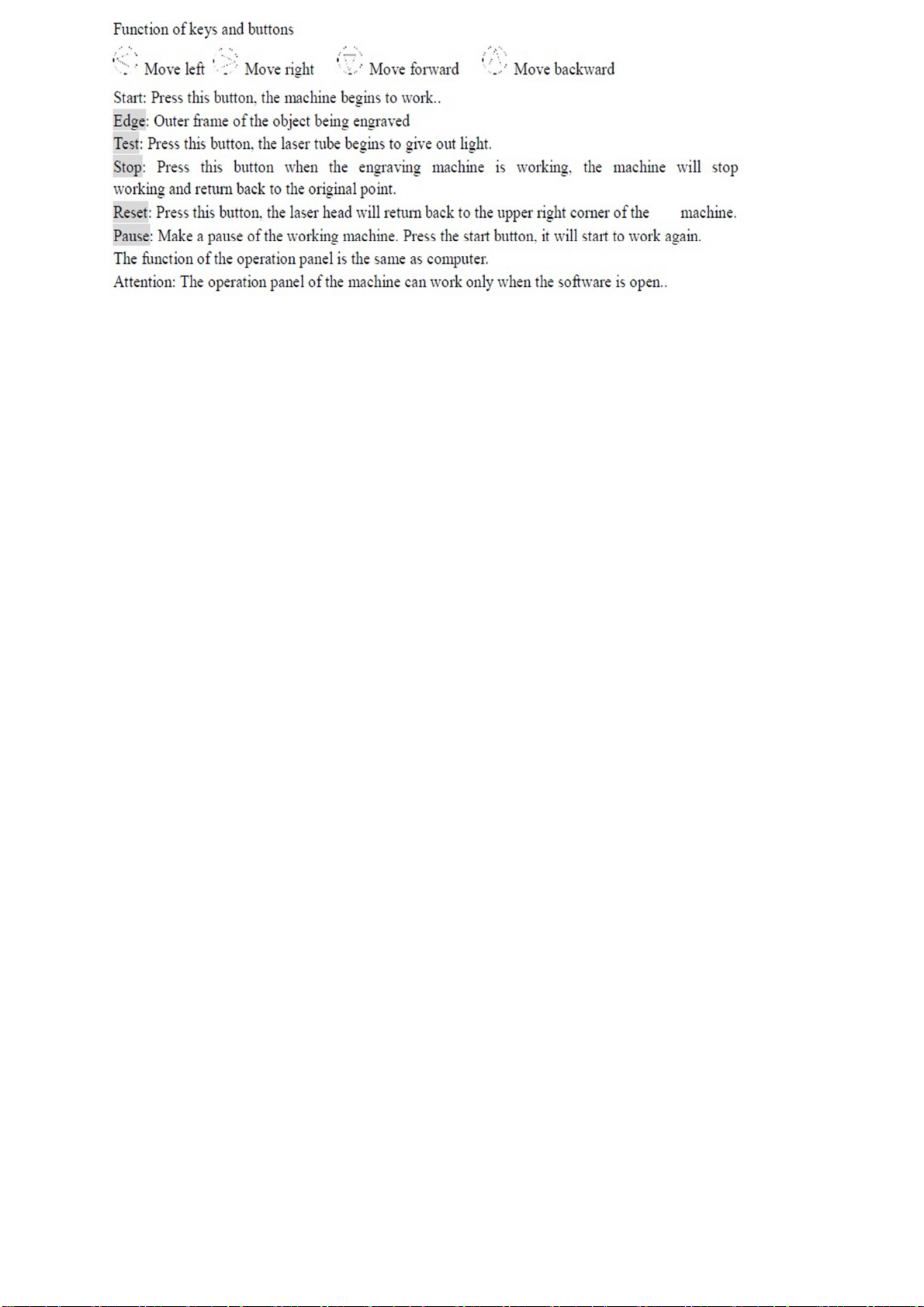

Funkce kláves a tlačítek
Posun doleva Posun doprava Posun dopředu Posud dozadu
Start: Stiskem tohoto tlačítka zapnete stroj.
Hrana: Vnější rám objektu, který gravírujete
Test: Stiskem tohoto tlačítka začne laserová trubice vyzařovat světlo.
Stop: Stiskem tohoto tlačítka během práce gravírovacího laseru přestane stroj pracovat a vrátí se do
původního bodu.
Reset: Stiskem tohoto tlačítka se vrátí laserová hlavice do pravého vrchního rohu stroje.
Pauza: Stiskem tlačítka přestane stroj pracovat. Stiskněte tlačítko Start, aby stroj pokračoval v práci.
Funkce operačního panelu stroje je stejná jako u počítače.
Pozor: Operační panel stroje může správně fungovat pouze, když je software funkční.
Ⅵ Základní pracovní postupy
1、 Zapnutí
1) Zapněte vodní a vzduchové čerpadlo; nechejte vodu cirkulovat v laserové trubici alespoň 3 minuty.
2) Zapněte hlavní stroj.
3) Zapněte ventilátor.
4) Zapněte laser a stiskněte tlačítko “laser”, abyste zjistili, jestli je paprsek v pořádku.
5) Zapněte kontrolní software, ujistěte se, že se levá a pravá optická hlavice může pohybovat.
6) Umístěte obrobek do pozice, upravte ohniskovou délku
7) Abyste začali se řezbou, musíte obsluhovat program na počítači.
1、 Vypnutí
Vypněte postupně napájení laseru, hlavního stroje, ventilátor, vodního a vzduchového čerpadla.
Ⅶ Upozornění a údržba
1、 Bezpečnostní upozornění
1) Je zakázáno zapínat stroj bez jeho uzemnění. Uzemňovací kabel musí být připojen se zemí.
Nesmí být připojen k zařízením jako např. okna, dveře, vodní potrubí, atd.
2) Zkontrolujte ponorné čerpadlo při každém zapnutí stroje. Je zakázáno zapínat stroj, pokud vodní
čerpadlo není schopno čerpat vodu.
3) Obsluha stroje nesmí opustit stroj během toho, co běží.
4) Vodní nádrž by měla být větší, aby se zajistilo 20 litrů vody v oběhu. Teplota vody by měla být
okolo 20°C. Pokud je teplota příliš vysoká, vyměňte vodu. Je lepší používat destilovanou vodu, aby se
zabránilo nečistotám. Cirkulující voda by měla být měněna pravidelně (jednou za 6 měsíců).
5) Kvůli přítomnosti laseru a vysokého napětí ve stroji je zakázáno, aby stroj rozmontovávali
nekvalifikovaní pracovníci.
6) Odrazné a kondenzační čočky by měly být čištěny speciálním papírem na čočky či zdravotnickou
bavlnou navlhčenou směsí alkoholu a éteru (v poměru 1:1). Čištění čoček by mělo být provedeno
jednou týdně. Je potřeba zajistit bezpečné uzemnění všech částí stroje a uživatelova počítače, aby se
vyhnulo zraněním a poškozením způsobeným statickou elektřinou.
7) Ventilátor musí být během řezby zapnutý, abyste zabránili znečištění čoček. Je zakázáno umístit
jakékoliv hořlavě či výbušné předměty v blízkosti stroje, aby nedošlo k požáru.
8) V zařízení nesmí být umístěny žádné irelevantní odrazné předměty, aby nedošlo k odrazu laseru
na lidské tělo či hořlavé předměty.
9) Voda v laserové trubici by měla být v zimě vypuštěna, aby se předešlo popraskání zamrzlé trubky.
10) Během práce stroje by měla jeho obsluha neustále sledovat pracovní podmínky (jako např. zda
není paprsek laseru blokován jiným svícením, nezvyklý hluk, teplota cirkulující vody, atd.).
11) Netahejte nosník rukou. Stroj by měl být umístěn na místa, kde nehrozí žádný střet a škodlivý
efekt znečištění, silné elektřiny, silného magnetismu, atd.
Page 12
Ⅷ Poruchy a jejich řešení
Porucha Příčina Řešení
Žádný paprsek
Obrobek nemůže být pořádně
uřezán
Napájecí zdroj laseru je
nefunkční
Datový kabel napájecího
zdroje laseru je nefunkční
Žádný TTL kontrolní signál Zkontrolujte kontrolní signál
Laserová trubice je
opotřebovaná
Kondenzační čočka je
znečištěná
Odrazná čočka je znečištěná Vyčistěte čočku
Dráha paprsku je chybná Nastavte dráhu paprsku
Nahraďte jej novým napájecím
zdrojem
Nahraďte jej novým kabelem
Nahraďte ji novou trubicí
Vyčistěte čočku
Dva různé řezy
Ze čtverce se při řezu stává
rovnoběžník
Paprsek není ve středu
kondenzační čočky. Odráží se
od kovů
Vodící kolejnice X a Y nejsou
přímé
Nastavte třetí odraznou čočku
Nastavte kolejnice X a Y
Page 13
Technické parametry
Stroj S4040
Rozměry stroje (délka x šířka x výška) 1100x700x325 mm
Maximální rozsah gravírování 400mm x 400mm
Hmotnost 60 kg
Řezná rychlost 0-200mm/s
Kontrola rychlosti 0-100% bez částečné kontroly
Chlazení laserové trubice Vodní chlazení
Rozlišení stroje 0,02mm
Minimální velikost znaků 1,5mm
Opakovatelná přesnost ±0.05mm
Zdroj napájení 220V±10% 50HZ nebo 110V±10% 60HZ
Okolní vlhkost vzduchu 35%-75%
Formát obrázků PLT
、 、 、 、 、 、
DXF BMP JPG GIF PGN TIF
Pohony os Krokové motory
Výkon laseru 40W
Okolní teplota
5°-45℃
Page 14
Příslušenství
Kompletní stroj 1 set
Laserová trubice 1 ks
Ventilátor 1 ks
Chladící jednotka 1 set
Kompresor 1 set
Komunikační kabel 1 ks
Napájecí karta 1 ks
Návod k obsluze 1 ks
Software pro gravírování 1 set
Řídící karta 1 ks
Napájecí zdroj laseru 1 ks
Page 15
Loading...
