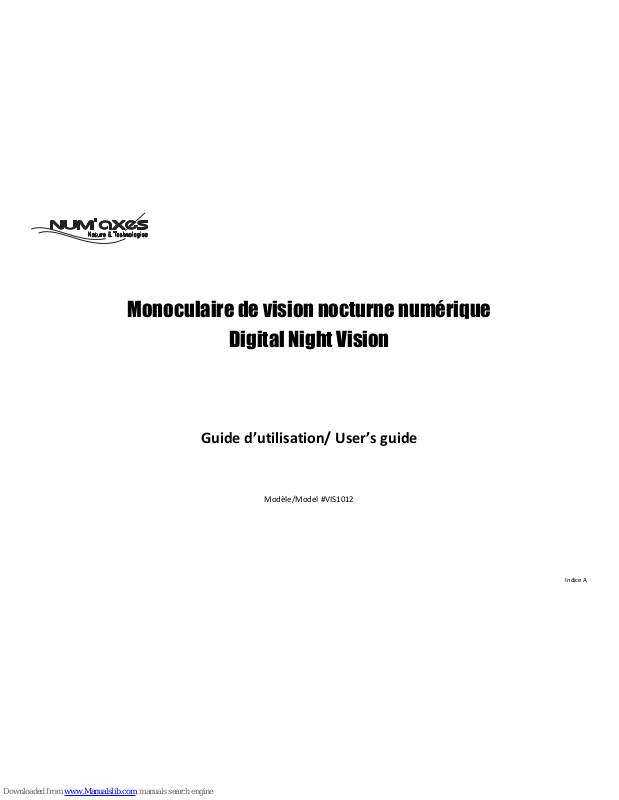

Monoculaire de vision nocturne numérique
Digital Night Vision
Guide d’utilisation/ User’s guide
Modèle/Model #VIS1012
Indice A
2/33
DECLARATION « CE » DE CONFORMITE /
« EC » DECLARATION OF CONFORMITY
NUM’AXES
déclare que/declares that
le produit de vision nocturne/the digital night vision
VIS1012
est conforme aux normes européennes suivantes/
complies with european standards below
EN55022 : 2010/AC : 2011
EN61000-3-2 : 2014
EN61000-3-3 : 2013
EN55024 :2010.
NUM’AXES
745 rue de la Bergeresse – ZAC des Aulnaies – CS 30157 45161 OLIVET CEDEX – FRANCE
Tel : +33 2 38 63 64 40 / Fax : +33 2 38 63 31 00
21/12/15 – M. Pascal GOUACHE – Président du Directoire
3/33
Français
TABLE DES MATIERES
Composition du produit ................................................................................................................................................................................................................... 4
Comment fonctionne-t-il ? .............................................................................................................................................................................................................. 4
Présentation du produit .................................................................................................................................................................................................................. 4
Avertissement et précautions d’emploi .......................................................................................................................................................................................... 5
Définitions ........................................................................................................................................................................................................................................ 5
Commandes et fonctions ................................................................................................................................................................................................................. 6
Mise en place des piles et de la carte SD ......................................................................................................................................................................................... 7
Guide de démarrage rapide ............................................................................................................................................................................................................. 8
Présentation de l’interface des réglages de votre appareil ............................................................................................................................................................ 8
Fonctions des boutons dans l’interface des réglages ...................................................................................................................................................................... 9
Paramétrage de votre appareil de vision nocturne ......................................................................................................................................................................... 9
Signification des icônes de l’écran ................................................................................................................................................................................................. 11
Autres fonctions ............................................................................................................................................................................................................................. 13
Visionner et effacer les photos/vidéos .......................................................................................................................................................................................... 13
Guide de dépannage rapide .......................................................................................................................................................................................................... 14
Caractéristiques techniques .......................................................................................................................................................................................................... 15
En cas de dysfonctionnement........................................................................................................................................................................................................ 15
Garantie ......................................................................................................................................................................................................................................... 16
Conditions de garantie ................................................................................................................................................................................................................... 16
Enregistrement de votre produit ................................................................................................................................................................................................... 16
Collecte er recyclage de votre appareil en fin de vie .................................................................................................................................................................... 17
Nous vous remercions pour l’achat de votre appareil de vision nocturne NUM’AXES. Fabriqué avec des composants électroniques de haute qualité, le monoculaire VIS1012 est un
système de visualisation nocturne numérique portatif qui utilise un capteur infrarouge CMOS, offrant une résolution et une qualité d’image exceptionnelles. Ses optiques traitées
multicouches toutes surfaces, permettent d’augmenter la transmission de la lumière et de réduire les reflets.
Cet appareil peut être utilisé dans de nombreux loisirs : la chasse, le camping, la pêche, la navigation, la spéléologie, le paint-ball, la recherche et le sauvetage, la surveillance et le
maintien de l’ordre… Il est fonctionnel du crépuscule à l’obscurité totale. Grâce à ce monoculaire, vous pouvez observer votre sujet en pleine nuit, mais vous pouvez également
l’enregistrer sous forme d’image ou de vidéo, puis le stocker sur une carte MicroSD. Il comporte également un port de sortie vidéo, ce qui permet la connexion à un équipement vidéo ou
informatique pour enregistrer directement les fichiers ou visionner les images en temps réel sur un plus grand écran. Il possède un rail de montage d’accessoires (N) qui permet de fixer
une torche IR plus puissante ou d’autres accessoires compatibles.
4/33
A : Bouton marche/arrêt.
B : Boutons de zoom
numérique.
C : Bouton d’activation et
de désactivation de
l’éclairage à LED
infrarouge.
D : Eclairage infrarouge.
E : Bouton de luminosité
de l’image.
F : Bouton pour enregistrer
les photos ou les vidéos.
L : Objectif.
M : Oculaire.
N : Rail de montage
d’accessoires intégré.
Composition du produit
• Monoculaire de vision nocturne
• Guide d’utilisation
• Câble USB
• Câble TV
• Une sacoche de rangement
Comment fonctionne-t-il ?
L’appareil de vision de nuit multi applications VIS1012 collecte la lumière à travers l’objectif. L’image est ensuite acheminée à travers un capteur numérique CMOS vers un écran à
cristaux liquides. Les images visionnées sont agrandies jusqu’à 30 fois (zoom optique et zoom numérique). Il est équipé d’une lampe infrarouge qui permet d’avoir une vision nette dans
des conditions de faible luminosité ou même d’obscurité totale. Cet appareil de vision de nuit peut également être utilisé comme une paire de jumelles, pour l’observation de jour.
Présentation du produit
Respectez les marques de polarité des piles à l’intérieur du
compartiment à piles au moment d’insérer celles-ci, et s’assurer que
les marques de polarité du chapeau correspondent à la polarité du
compartiment à piles lors de la repose du couvercle (+ sur + et – sur -).
Insert pour fixer un trépied.
5/33
G : Prise jack de sortie
vidéo.
H : Port USB.
I : Emplacement pour
carte MicroSD.
J : Choix du mode photo
ou vidéo.
Avertissement et précautions d’emploi
Votre appareil de vision nocturne a été conçu pour être fonctionnel pendant de nombreuses années et vous fournir le meilleur service. Pour s’assurer que vous en profitez pleinement,
suivez toujours les avertissements et les précautions d’emploi suivants :
• Evitez de faire tomber l’appareil ou de le soumettre à des chocs. Bien qu’il soit conçu pour une utilisation extérieure, cet appareil de vision nocturne numérique comprend des
circuits numériques sophistiqués qui peuvent être endommagés dans des cas extrêmes de mauvaise utilisation.
• Ne pas ouvrir le corps de l’appareil ou essayer de le réparer. Cela endommagerait le produit et annulerait la garantie.
• Ne jamais verser d’alcool ni d’autres liquides directement sur les surfaces de la lentille.
• Ne pas nettoyer les lentilles ni les surfaces de l’appareil avec des produits contenant du papier, tels que du journal, du papier pour livres, etc., car ceci peut endommager le
revêtement. Nettoyez la lentille avec des produits d’entretien pour objectif d’appareil photo. Nettoyez le corps de l’appareil avec un chiffon doux et propre.
• Ne pas enlever l’oculaire, ceci pourrait endommager l’écran LCD.
• Ne pas laisser l’appareil exposé directement au soleil ou sous la pluie. Cet appareil est résistant aux intempéries mais il n’est pas prévu pour être exposé de manière prolongée à
l’humidité et ne peut pas être immergé.
• Après avoir utilisé l’appareil dans des conditions de température négative, attendre au moins 3 heures à température ambiante pour éviter l’accumulation de condensation sur les
surfaces internes des lentilles et, par conséquent, la buée causée par des différences de températures extrêmes.
• Toujours ranger l’appareil dans sa housse dans un espace sec et bien ventilé, à une température de + de 15°C. Ne pas stocker près de dispositifs de chauffage.
• Dans le cas d’une non-utilisation prolongée, enlevez les piles de l’appareil.
Définitions
• Lampe infrarouge : lumière invisible qui permet d’observer un sujet dans des conditions de faible luminosité ou même d’obscurité totale.
• Ecran LCD : indique les réglages choisis et le statut de l’appareil.
• Objectif : permet la capture de photos ou de vidéos.
• Boutons « + » et « - » : permettent de régler le grossissement du zoom numérique.
• Compartiment à piles : emplacement pour installer les 4 piles AA (non fournies).
6/33
Les éléments suivants sont situés sur la partie inférieure de l’appareil, sous le capot d’interface.
• Sortie Vidéo (G) : permet de connecter l’appareil à un équipement vidéo grâce à un câble vidéo (fourni) pour visionner les photos/vidéos que vous prenez en temps réel sur un plus
grand écran ou pour les stocker directement sur un autre support.
• Port USB (H) : permet de connecter l’appareil à un PC grâce au câble USB fourni afin de télécharger les photos/vidéos.
• Emplacement pour carte MicroSD (i) : l’appareil supporte les cartes SD ayant une capacité de stockage jusqu’à 32 Go.
• Sélecteur de modes (J) : permet de mettre l’appareil en mode photo ou en mode vidéo.
Commandes et fonctions
Bouton Marche/arrêt (A)
Le bouton Marche/arrêt (A) permet d’allumer ou éteindre votre produit de vision nocturne.
• Pour allumer votre appareil, appuyez pendant environ 2 secondes sur le bouton Marche/Arrêt. Le logo NUM’AXES apparaitra sur votre écran.
• Pour éteindre votre appareil, appuyez pendant environ 2 secondes sur le bouton Marche/Arrêt. L’écran de votre appareil s’éteindra.
Boutons du zoom numérique (B)
Les boutons « + » et « - » permettent le réglage du grossissement numérique allant de x 1,0 à x 5,0. Les nombres affichés représentent un facteur de multiplication du grossissement
optique, qui lui est fixe. Votre appareil aura donc un grossissement effectif maximum de x30 = 6 (grossissement optique de ce modèle) x 5 (grossissement numérique maximum).
• Un appui bref sur le bouton « + » permet d’augmenter progressivement le zoom avant sur le sujet observé, par incrément de x 0,1.
• Un appui long sur le bouton « + » permet d’augmenter rapidement le zoom avant, jusqu’à ce que le facteur de grossissement x 5,0 soit atteint.
• Un appui bref sur le bouton « - » permet d’augmenter progressivement le zoom arrière à partir du sujet observé, par incrément de x 0,1.
• Un appui long sur le bouton « - » permet rapidement le zoom arrière, jusqu’à ce que le facteur numérique revienne au plus bas x 1,0 (dans ce cas, la vision représente le
grossissement optique d’origine x 6.
Bouton IR (C)
Le bouton IR active et désactive l’éclairage infrarouge (D) et permet ainsi d’observer un sujet dans des conditions de faible luminosité ou même d’obscurité totale. Il peut être
également utilisé pour réduire la luminosité si nécessaire.
• Appuyez brièvement sur le bouton IR (C) pour déclencher la lampe infrarouge (D) lorsque la luminosité ambiante ne permet pas une qualité d’affichage suffisante. L’éclairage
infrarouge sera à 100% lors de la 1ère activation, l’écran indiquera alors IR3.
• Appuyez une deuxième fois sur le bouton IR pour réduire la luminosité de la lampe infrarouge. L’écran indiquera alors IR2.
• Pour éteindre la lumière infrarouge, appuyez plusieurs fois sur le bouton IR jusqu’à ce que l’écran indique IR0. Pensez à éteindre la lumière infrarouge dès que la lumière ambiante
est suffisante (pleine lune, réverbères à proximité…). Cela vous permettra de prolonger la durée de vie des piles. Appuyez à nouveau pour passer en mode jour. Dans ce cas, l’icône
IR ne sera plus inscrite sur l’écran.
7/33
Bouton de luminosité de l’image (E)
Le bouton de luminosité de l’image (E) peut être utilisé pour modifier le taux de rafraîchissement (cadence) de l’imagerie numérique et/ou le niveau de rétroéclairage de l’écran
LCD en modifiant la luminosité de l’image.
• Si vous appuyez plusieurs fois sur le bouton de luminosité (E : icône soleil), cela vous permet de faire défiler les cadences, en commençant par la cadence par défaut (la plus rapide),
jusqu’à la dernière cadence (la plus lente et la plus lumineuse).
• Si vous appuyez à nouveau sur le bouton, vous reviendrez à la cadence d’origine la plus rapide. La cadence d’images par défaut en mode nuit est de 25 fps (images par seconde).
En mode jour, la cadence est par défaut de 30 fps. La cadence ne peut être modifiée en mode jour. L’écran LCD est en couleur, les images apparaîtront en couleur lors d’une utilisation de
jour ou dans des conditions de forte luminosité artificielle.
Bouton d’enregistrement (F)
Le bouton d’enregistrement est utilisé pour prendre des photos ou des vidéos de l’image visionnée, en fonction du réglage du commutateur photo/vidéo (J) situé sous votre
appareil. Les photos et vidéos sont stockées sur une carte microSD (non fournie) d’une capacité allant jusqu’à 32 Go maximum. L’appareil n’a pas de mémoire interne.
• Lorsque votre appareil est en mode photo, si vous appuyez sur le bouton enregistrement (F) vous prendrez une photo de l’image affichée sur l’écran de votre ordinateur. Cette
photo sera au format JPEG avec une résolution de 640 x 480 pixels. Grâce aux réglages, vous pouvez accéder à une résolution plus élevée si vous le souhaitez.
• Lorsque votre appareil est mode vidéo, si vous appuyez sur le bouton enregistrement (F), vous lancerez l’enregistrement d’une vidéo. L’icône d’enregistrement se mettra à clignoter
et l’affichage du temps de la vidéo augmentera à mesure que l’enregistrement se poursuit. La vidéo est capturée au format AVI avec une résolution de 640 x 480 pixels par image
(VGA). Pour arrêter votre enregistrement il vous suffit d’appuyer à nouveau sur le bouton d’enregistrement (F). Grâce aux réglages, vous pouvez accéder à une résolution plus
élevée si vous le souhaitez.
Mise en place des piles et de la carte SD
Mise en place des piles LR06 AA
Tournez le couvercle du compartiment à piles (K) dans le sens inverse des aiguilles d’une montre pour le retirer. Insérez 4 piles LR06 AA en respectant bien les polarités (+/-) comme
indiqué à l’intérieur du compartiment à piles. Utilisez des piles de bonne qualité (vous pouvez vous procurer des piles NUM’AXES auprès de votre distributeur ou directement auprès de
NUM’AXES). Ne mélanger pas plusieurs types de piles : des rechargeables avec des non rechargeables ; des piles neuves avec des piles usagées… Cela pourrait endommager votre
appareil. Penser à retirer les piles du logement de l’appareil si celui-ci n’est pas utilisé pendant un mois ou plus.
Insertion de la carte MicroSD
L’appareil dispose d’un emplacement pour carte MicroSD (i) qui accepte les cartes jusqu’à 32 Go (carte MircoSD non fournie). Dès lors que votre appareil comprend une carte MicroSD, il
sera possible de faire des photos ou de la vidéo. Le nombre de photos possible ou le temps d’enregistrement de vidéo apparaîtra en haut à gauche de votre écran.
Si aucune carte n’est insérée, le message «no card» sera affiché à l’écran. Une fois l’appareil en marche et un petit dessin de carte MicroSD avec une inscription « IN » apparaîtra dans
l’angle de votre écran en haut à gauche, afin de vous inciter à en insérer une. Dans ce cas vous ne pourrez pas utiliser les modes photo ou vidéo car votre appareil ne possède pas de
mémoire interne.
Pour mettre en place la carte MicroSD, procédez de la manière suivante :
• Ouvrez le couvercle sous l’appareil, insérez la carte dans l’emplacement prévu à cet effet (i). Positionnez-la correctement en respectant le schéma explicatif situé au-dessus de
l’emplacement et enclenchez-la bien.
• Pour retirer la carte SD, enfoncez-la légèrement pour la libérer puis dégagez-la doucement.
8/33
• La carte MicroSD doit être « propre » (pas d’images provenant d’autres sources). Si vous utilisez une carte provenant d’un autre appareil, prenez soin de la formater dans votre
ordinateur avant de l’utiliser dans le produit. Les cartes MicroSD neuves peuvent être utilisées telles quelles sans formatage.
NOTA : quand vous formatez une carte SD, toutes les informations et tous les fichiers présents sur la carte sont effacés. Formater supprime aussi tous les fichiers systèmes cachés.
Guide de démarrage rapide
Pour mettre en fonctionnement votre monoculaire, procédez de la manière suivante :
• Appuyez sur le bouton marche/arrêt (A) pour mettre l’appareil en fonctionnement.
• Le logo NUM’AXES va apparaitre sur l’écran.
• Faire pivoter l’oculaire (M) jusqu’à ce que les icônes affichées ou les bords de l’écran soient nets.
• Retirez le cache de l’objectif (L).
• Réglez la netteté de l’image en faisant pivoter la bague de votre objectif (L).
Le monoculaire NUM’AXES VIS1012 utilise la technologie de vision numérique. L’appareil ne peut donc pas être endommagé en cas d’exposition à des niveaux normaux de luminosité.
Cependant, vous devrez éviter de l’orienter directement vers le soleil ou d’autres sources de lumière intense afin d’éviter une surcharge du capteur.
• Allumez la lumière infrarouge si nécessaire. Si l’image est trop sombre pour regarder sans difficulté, appuyez sur le bouton IR (C) pour allumer l’éclairage à LED infrarouge. Si l’image
est trop lumineuse, après l’allumage de la lumière infrarouge, appuyez sur le bouton IR pour réduire le niveau de la lumière infrarouge.
• Si l’image est toujours trop sombre après l’allumage de la lumière infrarouge, essayez d’appuyer sur le bouton de la luminosité (E) une ou deux fois pour réduire la cadence
d’images du capteur numérique.
Présentation de l’interface des réglages de votre appareil
• Appuyez en continu sur l’icône soleil pendant environ 2 secondes afin de faire apparaître l’interface de réglages de votre appareil. Cette interface comporte les options suivantes :
Choix de la résolution
Choix de la taille des films
Réglage de la date et de l’heure
Réglage de la luminosité de l’écran
Paramétrage du port USB
9/33
Fonctions des boutons dans l’interface des réglages
Dans l’interface des réglages, les boutons de votre appareil de vision de nuit ont les fonctions suivantes :
Le bouton (E), vous permet soit :
- D’entrer et de sortir du menu « interface » en appuyant en continu pendant 3 secondes.
- Peut également servir de bouton de confirmation dans le menu réglage de la luminosité de l’écran.
NB : Une fois que vous êtes entrés dans l’interface de réglages, vous ne pouvez plus vous servir du bouton Marche/Arrêt (A) pour éteindre votre appareil. Si vous souhaitez éteindre
votre appareil, vous devrez ressortir de l’interface de réglages. Pour se faire, appuyez en continu sur le bouton avec l’icône soleil. Une fois revenu sur votre écran principale, la touche
marche arrêt sera de nouveau active.
Le bouton « - », vous permet soit :
- D’entrer dans les sous-menus.
- Peut également être utilisé pour baisser le niveau de luminosité de l’écran dans le menu réglage de la luminosité de l’écran.
Le bouton « + », vous permet soit :
- De sortir des sous-menus.
- Peut également être utilisé pour augmenter le niveau de luminosité de l’écran dans le menu réglage de la luminosité de l’écran.
Le bouton « IR », vous permet soit :
- De passer d’un menu à un autre quand vous êtes dans l’interface de réglage.
- Peut également être utilisé pour passer de « réglage de la luminosité de l’écran de jour » à « réglage de la luminosité de l’écran de nuit ».
Le bouton d’enregistrement « REC» (F), vous permet :
- De valider et d’enregistrer chaque réglage.
Paramétrage de votre appareil de vision nocturne
Réglage de la résolution :
- Appuyez sur l’icône soleil jusqu’à ce que l’interface des réglages apparaisse à l’écran.
- Appuyez sur le bouton « - » (B) pour rentrer dans les sous-menus.
- Appuyez sur le bouton « IR » (C) pour choisir la résolution des images que vous souhaitez : 2592x1944 ou 640x480. La plus haute résolution vous permettra d’avoir une
meilleure définition donc une image plus nette, moins pixellisée. En revanche une résolution de 640x480 vous prendra moins de place sur votre carte SD et vous permettra
10/33
de réaliser plus de clichés.
- Après avoir choisi, appuyez sur le bouton « REC » pour confirmer votre choix et retourner au menu principal.
NB : pour annuler votre manipulation et sortir du sous-menu Résolution, appuyez sur le bouton « + ».
Réglage de la taille des vidéos :
- Une fois dans l’interface de réglage appuyez sur la touche « IR » pour passer au menu suivant : taille des vidéos.
- Appuyez sur le bouton « - » (B) pour rentrer dans les sous-menus.
- Appuyez sur le bouton « IR » (C) pour choisir la résolution des vidéos que vous souhaitez : 1280x720 ou 640x480. La plus haute résolution vous permettra d’avoir une
meilleure définition donc une image plus nette, moins pixellisée. En revanche une résolution de 640x480 vous prendra moins de place sur votre carte SD et vous permettra
de stocker plus de vidéos.
- Après avoir choisi, appuyez sur le bouton « REC » pour confirmer votre choix et retourner au menu principal.
NB : pour annuler votre manipulation et sortir des sous-menus du menu taille des vidéos, appuyez sur le bouton « + ».
Réglage de la date et de l’heure :
- Une fois dans l’interface de réglage appuyez sur la touche « IR » (C) pour passer au menu suivant : Réglage de la date et de l’heure.
- Appuyez sur le bouton « - » (B) pour vérifier s’il n’y a pas de défaut de date et d’heure.
- Si vous avez besoin de corriger, appuyez sur le bouton « - » (B) pour entrer dans l’interface de correction.
- Appuyez ensuite sur « IR » (C) pour sélectionner l’année, le mois, le jour, les heures et les minutes et appuyez alors sur le bouton « - » (B) pour entrer dans le détail et choisir
le bon nombre.
- Après avoir choisi, appuyez sur le bouton « REC » pour confirmer votre choix et retourner au menu principal.
NB : pour annuler votre manipulation et sortir des sous-menus du menu taille des vidéos, appuyez sur le bouton « + ».
11/33
Réglage de la luminosité de l’écran :
- Une fois dans l’interface de réglage appuyez sur la touche « IR » (C) pour passer au menu suivant : Réglage de la luminosité de l’écran.
- Appuyez sur le bouton « - » (B) pour entrer dans l’interface de réglage de la luminosité de l’écran. La luminosité de l’écran peut être réglée du niveau 00 jusqu’au niveau 03.
- Appuyez sur les boutons « + » et « - » pour ajuster la luminosité de l’écran, cela vous permettra de changer rapidement la luminosité de l’écran de visualisation.
- Après avoir déterminé votre réglage, appuyez sur la bouton (E) pour enregistrer votre choix.
Choix du mode de stockage des photos et vidéos :
- Une fois dans l’interface de réglage appuyez sur la touche « IR » (C) pour passer au menu suivant : choix du mode de stockage.
- Appuyez sur le bouton « - » (B) pour entrer dans les sous menus.
- Choisissez avec la touche « IR » (C) si souhaitez stocker les vidéos et photos sur la MicroSD ou directement sur un PC.
- Appuyez ensuite sur le bouton « REC » (F) pour enregistrer, confirmer et retourner au menu principal.
Signification des icônes de l’écran
①
“#####”, nombre de photos possible
Quand le produit est en mode photo, le nombre de photos possible sera inscrit en haut à gauche de votre écran.
②
“00:00:00”, temps d’enregistrement video
Quand le produit est en mode vidéo et que vous n’êtes pas en train de filmer l’écran affichera le temps de vidéo disponible.
Quand vous êtes en train de filmer, l’écran affichera le temps de la vidéo en cours.
③
Pas de carte
Si vous n’avez pas inséré de Micro carte SD dans votre appareil, l’écran affichera « pas de carte ».
④
“ “ , symbole enregistrement
Quand l’appareil est en mode vidéo, le point rouge se met à clignoter.
⑤
“1.7x”, grossissement du zoom numérique
Le grossissement du zoom numérique apparait sur l’écran et s’incrémente de x 0,1, jusqu’à un grossissement maxi de x 5,0.
⑥
“IR2”, niveau des infrarouges
IR3=Normal; IR2=Bas IR1=Très bas; IR0=OFF; pas d’icône en mode jour.
12/33
⑦
Niveau de charge des piles
Cet icône indique le niveau de charge des piles de votre appareil.
⑧
Luminosité de l’image
OFF=jour/30 images par seconde ; pas d’icône à l’écran.
LOW=nuit/25 images par seconde ;
MED=nuit/15 images par seconde ;
HIGH=nuit/8 images par seconde
13/33
Autres fonctions
Extinction automatique
Si aucun bouton n’a été actionné pendant 10 mn, l’écran diminuera à 50% son niveau de luminosité. Si aucun bouton n’est touché pendant la minute suivante, l’appareil s’éteindra
pour prolonger la durée de vie de sa batterie. Le fait d’appuyer sur n’importe quel bouton rapidement avant que l’appareil ne s’éteigne, réveille l’écran et réactive la luminosité. Ceci
aura également pour effet de réinitialiser le processus de compte à rebours de désactivation automatique sans changer les autres paramètres.
NB : lorsque vous êtes entré dans l’interface de réglage, vous ne pouvez plus utiliser le bouton Marche/Arrêt pour éteindre votre produit. Appuyez en continu pendant environ 3
secondes sur le bouton luminosité de l’image pour sortir de l’interface des réglages et appuyez sur le bouton Marche/Arrêt pendant environ 3 secondes afin d’éteindre votre
appareil.
Superposition des icônes sur l’image
L’utilisateur a la possibilité de contrôler la manière dont les icônes sont affichées sur l’écran LCD. Normalement, lorsqu’un bouton est enfoncé pour la 1
ère
fois, toutes les icônes
s’affichent pendant 5 secondes, mais cela ne modifie aucun paramètre de l’appareil (à l’exception des boutons enregistrement « REC » et IR. En effet, la capture d’images commence
immédiatement dès le 1er appui sur le bouton « Record ». De même, la lumière infrarouge s’allume dès le 1er appui sur le bouton « IR »).
Si le même bouton est à nouveau enfoncé, il effectue sa fonction et les icônes de l’écran restent visibles pendant 10 secondes après le dernier appui, avant la désactivation
automatique.
Pour afficher toutes les icônes en permanence, appuyez en continu sur le bouton IR pendant environ 3 secondes. Répétez l’opération pour revenir à la superposition automatique des
icônes (visibles pendant seulement 10 secondes maximum).
Sélection d’une sortie vidéo PAL ou NSTC
La prise jack sortie vidéo (G) est au format PAL par défaut (25 images par seconde) format utilisé dans ma plupart des pays. Pour passer en mode NSTC (norme TV de 30 images par
seconde aux Etats-Unis, Canada, Mexique, etc…), connectez votre monoculaire à votre périphérique vidéo et appuyez pendant 5 secondes simultanément sur les boutons « IR » (C) et
(E) tout en regardant l’écran dans l’oculaire. Une fois que l’écran est passé en « NSTC », relâchez les boutons. Pour revenir au mode PAL, effectuez la même opération jusqu’à ce que
«PAL» apparaisse à l’écran.
Remarque : le mode « auto off » (arrêt automatique) est désactivé lorsque le câble de sortie vidéo est branché à l’appareil.
Visionner et effacer les photos/vidéos
Il est possible de visionner les photos ou vidéos que vous avez prises sur un ordinateur.
V isionner les fichiers sur un ordinateur via une connexion USB
L’appareil est un dispositif de stockage de données USB plug and play pour les utilisateurs des systèmes d’exploitation Windows ou des systèmes d’exploitation MAC.
• Connectez l’extrémité la plus grosse du câble USB fourni au port USB de votre ordinateur.
• Connectez l’extrémité la plus petite du câble USB fourni au port USB situé sous l’appareil une fois que vous avez ouvert le couvercle.
• L’appareil va automatiquement s’allumer et le mot « MSDC» ainsi que le symbole USB vont apparaître sur l’écran.
• Au même moment, votre ordinateur va reconnaître l’appareil en tant que « disque amovible ». Vous allez le trouver sous « Ordinateur ».
14/33
• A partir de là, vous avez plusieurs options :
V isionner les images et les vidéos : cliquez sur le « disque amovible » puis double cliquez sur le fichier DCIM. Double cliquez à nouveau sur le dossier 100 MEDIA, tous vos
fichiers enregistrés vont alors apparaître. Double cliquez alors sur le fichier que vous souhaitez ouvrir.
Sauvegarder les images et les vidéos : mettez en surbrillance le ou les fichiers que vous souhaitez sauvegarder et faites-les glisser vers votre disque dur.
Effacer les images et les vidéos : mettez en surbrillance le ou les fichiers que vous souhaitez effacer puis appuyez sur le bouton [Suppr] de votre clavier.
Effacer tous les fichiers et reformater la carte SD : faites un clic droit sur le « disque amovible » sous « Ordinateur » et sélectionnez « Formater » puis cliquez sur « Démarrer ».
Vous allez recevoir un message d’alerte, cliquez sur [OK]. Puis cliquez sur « Fermer » pour sortir.
NB : assurez-vous avant de formater d’être certain qu’il s’agit bien du « disque amovible » de l’appareil.
NB : Une fois que vous avez terminé, n’oubliez pas de demander l’éjection de votre périphérique avant de le débrancher de votre ordinateur. L’appareil va s’arrêter automatiquement.
Guide de dépannage rapide
L’appareil ne s’allume pas
1. Replacez les piles, en s’assurant du bon sens de la polarité (bornes +/-).
2. Changez toutes les piles.
3. Nettoyer le compartiment à piles en insistant sur les points de contact.
L’image observée est trop lumineuse
Le niveau de luminosité ambiante est trop élevé, et/ou la lumière IR est à 100% level (IR3).
1. Si vous utilisez la lumière infrarouge, appuyez sur le bouton IR (C) pour sélectionner un niveau d’éclairage inférieur (IR2 ou IR1).
2. Eteindre l’appareil ou mettre le couvercle sur l’objectif.
L’image observée est trop sombre
Le niveau d’éclairage ambiant est trop faible.
1. Appuyez sur le bouton IR (C) pour activer la lumière infrarouge.
2. Appuyez sur le bouton de luminosité de l’image (E) pour sélectionner une cadence d’images moins rapide du capteur numérique.
L’image est floue
1. Refaire la mise au point en réglant l’objectif (L). Ajustez le réglage de dioptrie si nécessaire en tournant l’oculaire (M) jusqu’à ce que les bords de l’écran LCD soient nets.
2. Vérifez l’état de surface de l’oculaire et de la lentille de l’objectif et nettoyez si nécessaire.
3. Remplacez les piles.
4. Dans des conditions de faible éclairage, activer la lumière infrarouge (C).
L’image disparaît ou sa qualité est réduite
Des sources de lumière vive (ex : des lampadaires la nuit) peuvent être la cause d’une visibilité diminuée ou d’un contraste réduit.
1. Eloignez l’appareil de vision nocturne de la source de lumière ; la visibilité se rétablira d’ici peu.
15/33
Caractéristiques techniques
Grossissement optique 6x
Grossissement zoom numérique 5x
Ecran 1,5’’/3,81 cm
Champ de vision à 100 m 20,5 ft/6,8m
Taille de la lentille de l’objectif 50mm
Carte MicroSD Jusqu’à 32 GB maxi (non fournie)
Portée 1148ft/350 m
Lampe infrarouge Oui, 850 NM
Format photo JPEG
Définition photo 2592 x 1944 maxi
Format vidéo AVI
Résolution vidéo 1280 x 720 (avec 30 images par seconde)
Sortie vidéo PAL ou NTSC
Port USB 1.1
Alimentation 4 piles LR06 (non fournies)
Autonomie piles (sans lampe infrarouge) 4 heures
Autonomie piles (lampe infrarouge en fonctionnement) 3 heures
Dimensions 62 x 105 x 208 mm
Poids 765 g
Etanchéité IPX4
Accessoires Trépied ou monopod NUM’AXES
Température d’utilisation Entre -30 et +55°C
En cas de dysfonctionnement
Avant d’attribuer une panne à l’appareil, prenez soin de relire ce guide et assurez-vous que le problème n’est pas dû à des piles faibles ou à des erreurs d’utilisation.
Si le problème persiste, appelez le service après-vente NUM’AXES au 02 38 63 64 40. Avec l’aide de nos techniciens, de nombreux problèmes peuvent être résolus par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-être nous retourner votre produit.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES
Z.A.C. des Aulnaies – 745 rue de la Bergeresse – CS 30157
45161 OLIVET CEDEX – FRANCE
16/33
Pour toutes réparations, le service après-vente a besoin :
− de votre produit complet
− de la preuve d’achat (facture ou ticket de caisse)
Si vous omettez l’un de ces éléments, le service après-vente NUM’AXES vous facturera la réparation.
Une somme forfaitaire de 25 € TTC sera facturée en cas de retour SAV non justifié (par exemple piles hors services ou piles mises dans le mauvais sens).
Garantie
NUM’AXES garantie le produit contre les défauts de fabrication pendant les deux années qui suivent l’acquisition.
Les frais de transport aller-retour du produit sont à la charge de l’acheteur.
Conditions de garantie
1. La garantie sera assurée uniquement si la preuve d’achat (facture ou ticket de caisse) est présentée sans rature à NUM’AXES.
2. Cette garantie ne couvre aucun des points suivants :
• le renouvellement du câble USB et du câble TV.
• les risques de transport directs ou indirects liés au retour du produit chez NUM’AXES.
• l’endommagement du produit résultant :
− de la négligence ou faute de l’utilisateur,
− d’une utilisation contraire aux instructions ou non prévue,
− de réparations faites par des réparateurs non agréés,
• la perte ou le vol.
3. Si le produit est reconnu défectueux, NUM’AXES le réparera ou l’échangera selon son choix.
4. NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient résulter d’une mauvaise utilisation ou d’une panne du produit.
5. NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des améliorations techniques ou de respecter de nouvelles réglementations.
6. Les informations contenues dans ce guide peuvent faire l’objet de modifications sans préavis.
7. Photos et dessins non contractuels.
Enregistrement de votre produit
Vous pouvez enregistrer votre produit sur notre site web www.numaxes.com.
17/33
Collecte er recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que l’équipement ne peut être mêlé aux ordures ménagères.
Il doit être remis à un point de collecte approprié pour le traitement, la valorisation et le recyclage des déchets électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour l’environnement, vous contribuez à la préservation des ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des équipements usagés, vous pouvez contacter votre mairie, le service des traitements de déchets ménagers ou nous retourner le
produit.
info@numaxes.com
www.numaxes.com
18/33
English
TABLE OF CONTENTS
Contents of the product ................................................................................................................................................................................................................ 19
How digital night vision works ....................................................................................................................................................................................................... 19
Presentation of the product .......................................................................................................................................................................................................... 19
Warning and precautions .............................................................................................................................................................................................................. 20
Definitions ...................................................................................................................................................................................................................................... 20
Controls / Functions ....................................................................................................................................................................................................................... 21
Battery and Memory Installation................................................................................................................................................................................................... 22
Quick starter guide ........................................................................................................................................................................................................................ 23
Presentation of the setup menu interface .................................................................................................................................................................................... 23
Buttons functions in the setup interface ....................................................................................................................................................................................... 23
Set up of your night vision device.................................................................................................................................................................................................. 24
Meaning of display icons ............................................................................................................................................................................................................... 26
Other Features ............................................................................................................................................................................................................................... 28
Viewing and deleting photos or videos ......................................................................................................................................................................................... 28
Troubleshooting ............................................................................................................................................................................................................................. 29
Technical Specifications ................................................................................................................................................................................................................. 30
Troubleshooting ............................................................................................................................................................................................................................. 30
Guarantee ...................................................................................................................................................................................................................................... 31
Guarantee conditions .................................................................................................................................................................................................................... 31
Register your product .................................................................................................................................................................................................................... 31
Collection and recycling of your device at the end of its life ........................................................................................................................................................ 31
FCC Compliance ............................................................................................................................................................................................................................. 32
Thanks for purchasing of our VIS1012 Multifunctional Night Vision. Comprised of high quality electronics and optics. The VIS1012 Multifunctional Night Vision is a portable digital night
vision viewing system that utilizes an infrared sensitive CMOS sensor, providing edge-to-edge resolution and outstanding image quality. Fully multi-coated optics increase light
transmission and decrease glare. The VIS1012 6x50 Multifunction Night Vision monocular is versatile enough for many applications including hunting, camping, boating/fishing, caving,
paintball, stargazing, rescue/recovery, security surveillance, law enforcement, and video recording in continuously changing light conditions - from dawn to absolute darkness. Not only
can you view your subject at day and night, you can also record images as a still photo or video clip, and store them on micro SD card.
The VIS1012 6x50 Multifunction Night Vision units also includes a video output port (G) (user switchable to NTSC or PAL standard), which allows connection to video or computer
equipment for recording or “live” monitoring. A built-in accessory mounting rail (N) enables the user to attach a more powerful IR illuminator or other compatible accessories.
19/33
A : Power button ON/OFF.
B : Digital zoom buttons.
C : IR button turns ON/OFF
The infrared LED
illumination.
D : Infrared LED
illumination.
E : Image brightness
button.
F : Record button used to
capture photos or videos.
L : Objective.
M : Eyepiece.
N : accessory mounting
rail.
Contents of the product
• Digital night vision monocular
• User’s guide
• USB cable
• Video cable
• pouch
How digital night vision works
Multifunctional Night Vision product VIS1012 collects existing light through the objective lens. The image is then processed through a digital CMOS sensor module and transferred to the
micro liquid crystal display (LCD). Images viewed on the LCD are magnified until 30 times (optical zoom + digital zoom). It is equipped with a built-in powerful IR (infrared) illuminator (D)
that enables clear viewing in low ambient light conditions or even total darkness. The Multifunctional Night Vision can also be used in daytime as binoculars.
Presentation of the product
Observe battery polarity marks inside battery compartment when inserting batteries,
and ensure polarity marks on cap match polarity in battery compartment when
replacing cap (+ to + and - to -).
Insert for attach a tripod.
20/33
G : Video output jack.
H : USB port.
I : MicroSD card slot.
J : Photo/video switch.
Warning and precautions
Your Digital Night Vision device was designed to provide many years of reliable service. To ensure that you get the most enjoyment out of your Digital Night V ision device, always obey the
following warnings and precautions.
• Avoid dropping or otherwise shocking the unit. Although designed for rugged outdoor use, this device incorporates sophisticated digital circuitry which could be damaged in
extreme cases of misuse.
• Do not open the body of the device or otherwise attempt to service this device.
• Never pour alcohol or any other liquids directly onto the lens surfaces.
• Do not clean lenses and unit surfaces with paper based products, such as newspaper, textbook paper, etc. as it can damage the coating.
• Avoid removing the eyepiece as the LCD display could become damaged.
• Do not leave the device in direct sunlight, high humidity conditions (higher than 70 %) or rain. The unit is water resistant, but is not designed for prolonged exposure to moisture
and cannot be submerged in water.
• Always store the unit in its carrying case in a dry well ventilated space in temperature above +15°C (60° F).
• Do not store near heating devices. After the unit is operated in temperatures below zero, wait at least 3 hours at room temperature, to avoid condensation accumulating on the
internal lens surfaces and the consequent fogging caused by extreme temperature differences.
• Remove the batteries if the device will not be used for longer than a few weeks.
Definitions
• Infrared LED illuminator: enables clear viewing in low ambient light conditions or even total darkness.
• LCD display: displays the images with the setting and status.
• Objective: captures the image/video.
• « + » and « - » Buttons: allow you to adjust the magnification of digital zoom.
• Battery Tray: container to install 4 pieces AA alkaline batteries (not supplied)
The following item are located on the bottom of the unit:
• Video out Port (jack): allows you to connect the unit, using the video cable supplied, to a video monitor or recorder to remotely view or record the image from the night vision unit.
• MicroSD Card Slot: where to install the MicroSD memory card (not supplied). The night vision supplied accepts SD memory cards up to 32GB.
21/33
• USB port: allows you to connect the night vision unit to a PC using the provided USB cable for download photos/videos.
• Photo/Video slide switch: determines whether still photos or videos are captured when using record (REC). Set the switch to the “photo” position to select still photo recording
mode when the record button is pressed. Set the switch to the video recording mode when the Record button is pressed.
Controls / Functions
Power Button (A)
The Power button (Power icon) turns the unit ON or OFF.
• Press and hold the power button for 2 seconds to turn the unit ON.
• Press and hold the power button for 2 seconds to turn the unit OFF.
Digital Zoom Buttons (B)
The “+” and “-” buttons adjust the digital zoom power, with a range of 1.0x to 5.0x.
The displayed numbers represent a multiplication factor over the fixed optical magnification of the unit. Maximum effective magnification = 5.0 x 6.0 (30x)
• Pressing and releasing the “+” button will gradually “zoom in” to the subject in view, by 0.1x increments.
• Pressing and holding the “+” button will rapidly zoom in, until the maximum 5.0x magnification factor is reached.
• Pressing and releasing the “-” button will gradually “zoom out” from the subject in view, by 0.1x increments.
• Pressing and holding the “-” button will rapidly zoom out, until the digital zoom returns to the starting point of 1.0x (no digital zoom applied, view represents the original 6x
optical magnification).
IR Button (C)
The “IR” button turns on/off the Infrared LED illumination (D) for low light operation, and is also used to reduce its brightness if necessary.
• Press and release the “IR” button to turn on the infrared LED light (D) when ambient light levels are too low to provide good viewing quality. The IR illumination will be at “100%”
level when first turned on, and the display will indicate “IR3”. The night vision unit has 3 IR brightness settings.
• Press the “IR” button a second time to reduce the IR LED brightness level when viewing subjects at close range to avoid glare or “washout” of the image. The display will indicate
“IR2”. Press “IR” again if necessary, to reduce the IR LED brightness to its lowest setting, indicated by “IR1” in the display.
• Press the “IR” button again to switch off the IR LED light. “IR0” will be shown at the lower center of the display.
Switching off the IR LED when ambient light levels are adequate for viewing without it (full moon, near streetlights, etc.) will extend battery life and running time. Press the “IR”
button once again to switch to DAY Mode-no IR value will be indicated.
Image brightness button (E)
The Image Brightness (Sun Icon) button can be used to change the digital imaging frame rate, producing a brighter image for viewing or recording.
• Pressing the Brightness (Sun icon) button repeatedly will cycle through the available frame rates, beginning with the default frame rate (fastest), until the last (slowest, brightest)
22/33
frame rate is reached.
• After that, the next press of the button returns back to the original fastest rate. The default, fastest frame rate in Night Mode is 25fps. Pressing the Brightness button cycles
through the other frame rate settings, with the third press returning to the default again: 25fps>15fps>8fps>25fps>etc.
• In Day Mode, the default frame rate is 30fps. The frame rate cannot be changed in Day Mode, therefore the Brightness button will have no effect. The display is a color LCD, and
images will appear in color in daytime use, or in strong artificial lighting conditions.
Record button (F)
The Record button is used to capture still photos or videos of the image being viewed, dependent on the setting of the Photo/Video switch. The photos and/or videos are stored on a
(user supplied) micro SD card, with up to 32GB capacity. The unit has no internal memory.
• When the unit is in Photo Mode, pressing the record button will take a single photo of the displayed image, standard .jpg format, at a resolution of 2592x1944 or 640x480
(adjustable) pixels.
• When the unit is in Video Mode, pressing the record button will start a new video recording. The Record icon in the display will begin flashing, and the Video Time display will
increase as the recording continues. Video is captured in .avi format at a resolution of 1280x720/ 640x480 (adjustable) pixels per frame (VGA). To stop recording in Video Mode,
press the Record button again.
Battery and Memory Installation
Load Batteries
Turn the battery compartment cover (K) in counter-clockwise direction to remove it, and insert 4 AA LR06 batteries as indicated inside the battery compartment. Lithium AA batteries
are recommended for maximum running time, but alkaline o rechargeable NiMh may be used as well.
Note: Do not mix battery types, or new and old batteries. Remove the batteries if the unit will be stored for a month or longer between uses.
Inserting the SD card
The unit is also equipped with a MicroSD card slot (i) capable of accepting up to 32GB MicroSD card (not supplied). Once your device has a Micro SD card, it will be possible to take
photos or videos. The possible number of photos or video recording time will appear on the top left of your display. If no SD card is inserted, the status display will indicate “No card”
and the unit will not operate. A MicroSD card drawing with an inscription "IN" will appear on the top left of your display to prompt you to insert one.
To insert the MicroSD card, proceed as follow:
• Open the cover, and insert the MicroSD card in the MicroSD card slot (i) completely and oriented correctly as shown by the icon above the slot.
• To remove the SD memory card, depress the SD card and pull out the card gently.
• MicroSD cards must be clean (no images from other sources). If the MicroSD card has been used in another device, please make sure to format the MicroSD card in your computer
prior to use in your night vision monocular. New cards are ready to use straight from the package.
Note: When you format a MicroSD memory card, the operating system erases all information and files on the card. Formatting also removes all Hidden System files as well.
23/33
Quick starter guide
To start your night vision monocular, proceed as follow:
• Press the power button (A) to turn on the unit.
• The NUM’AXES logo will appear on the display.
• While looking through the eyepiece (M) at the LCD display screen, rotate the eyepiece until the display icons or edges of the display screen appear sharp to your eye.
• Remove the lens cover from the front of the objective lens (L).
• If the image is not sharp, rotate the objective lens barrel (L) to change the focus until the subject appears sharp.
The NUM’AXES monocular, VIS1012, uses digital night vision technology. The unit cannot be damaged by exposure to normal indoor or outdoor light levels. However you should avoid
pointing it directly at the sun or other very bright light sources to avoid overloading the sensor.
• Turn on IR light if needed. If the image is too dark to easily view, press the IR button (C) to turn on the infrared LED light. If the image is too bright after turning on the IR light, press
the IR button again to reduce the IR light level.
• If the image is still too dark after turning on the IR light, try pressing the image brightness button (E) once or twice to lower frame rate of the digital sensor.
Presentation of the setup menu interface
• Press brightness switch (E) and held for 2 seconds to enter into the setup menu interface. The setup menu includes the following options :
Choice of the resolution
Choice of movie size
Date and time set up
Backlight brightness set up
USB
Buttons functions in the setup interface
In the setup interface, the buttons of your digital night vision unit are given the following functions:
Image brightness button , enables you:
- Enter/Exit the main setup menu interface : Press an hold on for 3 seconds to enter/Exit setup interface.
- Used too as a confirm button when you are in back light setting interface.
Note: Once you enter the setup menu, you cannot use power button (A) to turn the device off. Si vous souhaitez éteindre votre appareil, vous devrez ressortir de l’interface de
réglages. If you want to turn the unit off, press and hold the image brightness button for 3s to return to the review interface first. Then, press and hold power button 3s
to turn it off.
24/33
« - » button, allows you:
- To enter into submenu.
- Is used to lower the back light when you are in the back light setting interface.
« + » button, allows you:
- To exit the submenu.
- Is used to enhance the back light when you are in back light setting interface.
« IR » button, allows you:
- To switch the menu when you are in the setup menu interface.
- Can be also used to switch “Daytime LCD brightness” to “Nighttime LCD brighthness”.
Record button (F), allows you:
- To confirm and record the settings.
Set up of your night vision device
Set up of resolution:
- Press and hold on 3 s the button to enter in menu interface.
- Press the « - » button (B) and enter in submenu.
- Press « IR » button (C) to choose your favorable resolution 2592x1944 or 640x480.
The highest resolution would be much clearer, but 640x480 would take less storage
space on your MicroSD card.
- After choosing, press the record button “REC” (F) to confirm your choice and return to the main setup menu.
Note: To cancel your choice and exit of the resolution submenu, press the « + » button.
25/33
Set up of movie size:
- Once in the setup interface, press “IR” button to move to the next menu: “Movie Size”.
- Press the « - » button (B) and enter in submenu “Movie Size”.
- Press « IR » button (C) to choose your favorable movie size: 1280 x 720 or 640 x 480. The highest movie size would be much clearer but 640 x 480 would take less storage
space.
- After choosing, press the record button « REC » to confirm and return to the main setup menu.
Note: to cancel and exit the current setting, press « + » button.
Set up date and time:
- Once in the setup interface, press “IR” button to move to the next menu: “Date and time”.
- Press the « - » button (B) and enter in submenu “Movie Size”. Check the default time and date.
- If need to adjust, press the « - » button (B) enter into the adjust interface.
- Press IR button « IR » (C) to select Year/Month/Day/Hour/Minute.
- Then press « - » button (B) enter for choosing the right number.
- After that, press the record button « REC » (F) to confirm.
Note: to cancel and exit the current setting, press « + » button.
Set up backlight setting:
- Once in the setup interface, press “IR” button to move to the next menu: “Backlight setting”.
- Press « - » button (B) to enter in backlight setting interface. The LCD backlight level can be toggled from level 00 to level 03.
- Press « + » and « - » button to adjust backlight setting. This allows you to quickly make a significant change in viewing brightness and also provides a greater total range of
adjustment.
- After finish the setting, press image brightness button to confirm.
26/33
Choice of storage mode (for videos and photos):
- Once in the setup interface, press “IR” button to move to the next menu: “USB”.
- Press « - » (B) and enter into submenu.
- Press “IR” button (C) and choose your storage mode: MSDC or PCCAM.
- Then press record button « REC » (F) to confirm and return to the main interface.
Meaning of display icons
①
“#####”, photo count
When the device is in photo mode, the number of photos reminding (memory available) will be displayed.
②
“00:00:00”, reminding recording Time
When the device is in video mode, and not recording, the reminding recording time will be displayed (hrs/min/sec).
When the device is in video mode, and recording, the elapsed recording time will be displayed (hrs/min/sec).
③
« NO CARD »
When MicroSD card is not inserted in the device, the message «NO CARD » will be displayed.
④
“ “, record indicator
When the device is in recording video mode, the red point flashes.
⑤
“1.7x”, zoom factor
The digital zoom magnification factor will be displayed in 0,1x increments, from 1,0x until 5,0x.
⑥
“IR2”, Infrared level
IR3=Normal; IR2=Low ; IR1=Very low; IR0=OFF; No icon=DAY Mode.
⑦
Battery level
This icon indicate the reminding battery power level.
⑧
Image Brightness (frame rate)
OFF=day/30 fps ; no icon displayed.
27/33
LOW=night/25 fps;
MED=night/15 fps;
HIGH=night/8 fps;
28/33
Other Features
Auto power off
If a button has not been pressed for 10 minutes, the display screen will drop to 50% brightness level. If no button is pressed within one minute after that, the unit will power off to
extend battery life. Pressing any button quickly any time before the unit turns off will return the screen to full brightness level and reset the auto off countdown process, without
changing any other settings.
Note: Once you enter the setup interface, you cannot use Power Button (A) to turn the device off. Please press and hold the image brightness button for 3 seconds to return to
the review interface first. Then press and hold power buttons 3 seconds to turn the unit off.
Icon overlay ON/OFF
The user has the option to control how the icons are displayed on the LCD screen. Normally, when any button is first pressed, all icons are displayed for 5 seconds, but no change to
the unit’s setting is made (the “REC” and “IR” buttons are exceptions. Image capture begins immediately the first time “REC” button is pressed. And the infrared light turns on at the
first press of “IR” button).
If the same button is pressed again, the button performs its function, and the display icons remain visible for 10 seconds after the last press, before turning off automatically.
To display all icons constantly, press and hold the “IR” button for 3 seconds. Repeat to switch back to auto icon overlay (only visible for 10 seconds max following the use of a button).
Selecting PAL or NSTC video output
The video output jack (G) is set to PAL format (25 fps) format used in most countries by default. To select NSTC video output (30 fps TV standard in the USA, Canada, Mexico, etc.),
connect the unit to your video device first. Press and hold both the « IR » (C) and the image brightness button buttons down for 5 seconds while viewing the display through the
eyepiece. When the display changes to « NSTC », release the buttons. To switch back to PAL video output format, hold both buttons for 5 seconds until the display indicates « PAL »,
then release the buttons.
Note: the « Auto Off » feature is disabled when using video output jack.
Viewing and deleting photos or videos
You can view and delete photos or videos on your computer.
V iewing files on your computer via USB connection
Your night vision unit is a plug and play USB storage device for users of Windows or MAC.
• Plug the larger end of the supplied USB cable into an available USB port on your computer.
• Open the cover of the unit and then plug the smaller end of the USB cable into the night vision unit USB port on the bottom.
• The night vision unit will automatically turn ON and display the word « MSDC» and USB icon on the status display.
• At the same time, your computer will recognize the device as a Removable Storage device. You will find it under MY COMPUTER.
29/33
• At this point you have several options:
To view your images or play your videos: Click on the Removable Storage device and then drill down to the file you want to see and double click on the file name.
To save your images and videos: Highlight the file or files you want to save and drag them to your hard drive.
To delete your images and videos: Highlight the file or files you want to delete and press the [DELETE] button.
To erase all files and reformat your SD memory card: Right click on the Removable Storage device under My Computer and select FORMAT then click START. You will receive a
Warning message press [OK]. Then CLOSE to exit.
NOTE: Make sure before you FORMAT you are certain it is the Removable Storage device for the night vision unit.
NOTE: Once finished, don’t forget to ask ejection of your device before disconnecting it from your computer. The unit will stop automatically.
Troubleshooting
Unit does not turn on
1. Reinstall the batteries, making sure of the correct polarity (+/- terminals) orientation.
2. Replace all batteries.
3. Clean the battery compartment, especially the contact points.
Observed image is too bright
The ambient light level is too high, and/ or the IR light is 100% level (IR3).
1. If you are using the IR light, press the IR button (C) to select a lower illumination level (IR2 ou IR1).
2. Turn off the unit or place the objective lens cover over the lens.
Observed image is too dark
The ambient light level is too low.
1. Press the IR button (C) to activate the infrared light.
2. Press the image brightness button (E), to select a lower frame rate from the digital sensor.
Image is blurry
1. Re-focus by adjusting the objective lens (L). Adjust the diopter setting if necessary by roating the eyepiece (M) until the edges of LCD display appear sharp.
2. Check the condition of the objective lens surface and eyepiece and clean if necessary.
3. Replace the batteries.
4. In low light conditions, activate the IR illumination (C).
Image disappears or its quality is reduced
Bright light sources (e.g:street lights at night time) may cause decreased visibility or reduced contrast.
1. Turn the night vision unit away from the light source; visibility will return momentarily.
30/33
Technical Specifications
Magnification (optical) 6x
Magnification (with digital zoom) 5x
In-view display 1,5’’/3,81 cm
Field view at 100 yds/m 20,5 ft/6,8m
Objective lens 50mm
MicroSD card Up to 32 GB maxi (not supplied)
Viewing range 1148ft/350 m
Infrared illuminator Yes, 850 NM
Photo format JPEG
Photo definition 2592 x 1944 maxi
Video format AVI
Video resolution 1280 x 720 (30 fps)
Video output PAL ou NTSC
USB port 1.1
Battery type 4 LR06 batteries (non fournies)
Battery run time (IR off) 4 hours
Battery runtime (IR on) 3 hours
Dimensions 62 x 105 x 208 mm
Weight 765 g
Waterproof grade IPX4
Spare parts Tripod or monopod NUM’AXES
Operation temperature between -30 et +55°C
Troubleshooting
Should your product stop working or develop a fault, first read this guide over, and then check the batteries and replace them if necessary. Also check that you are using the product
correctly.
If the problem persists, contact your distributor or NUM’AXES at +33.2.38.69.96.27 or by Email export@numaxes.com.
Depending on the extent of the malfunction, you may have to return the product.
For all repairs, please supply the following:
− the complete product
− the proof of purchase (invoice or sales receipt)
If you omit one of these items, the after sales service will have to invoice you for any repair costs incurred.
31/33
Guarantee
NUM’AXES guarantees the product against production defects for two years after purchase.
All postage and packing charges will be the purchaser’s sole responsibility.
Guarantee conditions
1. The guarantee will be valid only if the proof of purchase (invoice or sales receipt), without cancellation, is submitted to the distributor or to NUM’AXES. The guarantee is limited to the
original purchaser.
2. This guarantee does not cover the following:
• changing the USB cable or video cable
• direct or indirect risks incurred when sending the article back to the distributor or to NUM’AXES
• damage to the product caused by:
− negligence or incorrect use
− use contrary to the instructions or not envisioned therein
− repairs performed by unauthorized persons
• loss or theft
3. If the product if found to be defective, NUM’AXES will either decide to repair or to replace it.
4. No claim may be advanced against NUM’AXES, particularly in relation to incorrect use or breakdown.
5. NUM’AXES reserves the right to modify the characteristics of its products with a view to making technical improvements or to comply with new regulations.
6. The information contained in this guide may be subject to amendment without prior notice.
7. Photos and drawings are not contractual.
Register your product
Your product can be registered on our website www.numaxes.com.
Collection and recycling of your device at the end of its life
The pictogram which appears on your product means that this one can’t be thrown with household refuse.
You have to bring the device to a collection location suitable for treatment, development, recycling, of electronic wastes or bring it back to your distributor.
32/33
Adopting this process, you do something for the environment, you contribute to the preservation of natural resources and to the protection of human health.
FCC Compliance
This equipment has been tested and found in compliance with the requirements of 47 CFR PART 15 regulation & ANSI C63.4 for the evaluation of Class B of electromagnetic compatibility.
This device complies with part 15 of the FCC rules, operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
export@numaxes.com
www.numaxes.com
33/33
NUM’AXES
Z.A.C. des Aulnaies
745 rue de la Bergeresse
CS 30157
45161 OLIVET CEDEX - FRANCE
www.numaxes.com
info@numaxes.com export@numaxes.com
Loading...
