ANLEITUNG

TRAGBARER AUDIO- UND

XL2

AKUSTIK-ANALYSATOR

Kontaktdaten

NTi Audio AG Im alten Riet 102 9494 Schaan Liechtenstein

Tel.: +423 239 6060 Fax: +423 239 6089 E-Mail: info@nti-audio.com Web: www.nti-audio.com

NTi Audio ist ein ISO 9001:2008 zertiﬁzierte Unternehmen.

Firmware V2.10 Version 2.10.03 / Januar 2011

NTI Americas PO Box 231027 Tigard, Oregon 97281 USA

Tel.: +1 503 684 7050 Fax: +1 503 684 7051 E-Mail: americas@nti-audio.com

NTI China Room 722, 7F, Building 6-3A, No 1388, Bin He Rd. 215000 Suzhou, China

Tel.: +86 512 6802 0075 Fax: +86 512 6802 0097 E-Mail: china@nti-audio.com

NTI Japan Ryogokusakamoto Bld. 1-8-4 Ryogoku, 130-0026 Sumida-Ku Tokyo, Japan

Tel.: +81 3 3634 6110 Fax: +81 3 3634 6160 E-Mail: japan@nti-audio.com

Made in

Switzerland

Inhaltsverzeichnis

1. Einführung .......................................................................4

2. Übersicht .........................................................................6

Spannungsversorgung ................................................12

Handschlaufe anbringen ..............................................15

Ständer ausklappen ....................................................16

XL2 Anschlüsse ........................................................... 16

3. Grundeinstellungen ......................................................18

Ein-/Ausschalten ..........................................................18

Einstellungen ...............................................................18

Systemeinstellungen ...................................................20

4. Schallpegelmessung ....................................................24

Übersicht......................................................................27

Loggen der Messdaten ................................................37

Aufnahme von Wav-Dateien ........................................39

Messberichte ............................................................... 41

Limit-Einstellung ..........................................................42

Schallpegelmessung in der Anwendung ...................... 44

Spektralmessung in der Anwendung ...........................50

5. Akustik Analysator ........................................................55

FFT-Analyse ..................................................................55

Nachhall RT60 .............................................................. 60

Polarität ........................................................................ 71

Laufzeit (Delay) ............................................................75

Sprachverständlichkeit STI-PA (optional) ......................82

6. Audio Analysator ........................................................... 91

RMS / THD ...................................................................91

Oszilloskop ...................................................................93

7. Kalibrierung ....................................................................94

8. Proﬁle .............................................................................96

9. Dokumentation ........................................................... 103

Sprachnachrichten ...................................................... 108

Laden von gespeicherten Messungen ....................... 114

Append-Modus, Messdaten hinzufügen .................... 116

10. XL2 Projektor .............................................................120

11. Mikrofone ................................................................... 122

12. Weitere Informationen .............................................124

Tipps zur Fehlerbehebung .........................................124

Aktualisierung der XL2-Firmware ............................... 126

Optionen .................................................................... 127

Installation von Optionen ........................................... 128

Zubehör ...................................................................... 129

Garantiebestimmungen ............................................. 132

Kalibrierung ................................................................ 132

Konformitätserklärung................................................133

Informationen zur Entsorgung ................................... 133

13. Technische Daten XL2 ...............................................134

14. Technische Daten Messmikrofone ...........................137

Appendix .........................................................................140

Appendix 1: Standardfunktionen ............................... 140

Appendix 2: Anwendungsproﬁle ................................ 142

Appendix 3: Schallpegelfunktionen ............................ 147

Appendix 4: Übersicht der Schallpegel ......................151

1. Einführung

Einführung

Vielen Dank für den Kauf des XL2 Audio- und Akustik-Analysators. Der XL2 ist ein leistungsfähiger Schallpegelmesser und Akustik-Analysator für Pegelmessungen im Bereich der Beschallungstechnik und Audio-Messtechnik. Das breite Funktionsspektrum wurde für die vielfältigen Anwendungen in der Installationstechnik, im Studio, Rundfunk, Service, Live-Sound und der Lärmüberwachung optimiert

Der XL2 bietet ein umfangreiches Funktionsspektrum:

Schallpegelmesser• Terzband Analysator• Akustik Analysator• STI-PA Analysator• Audio Analysator• Parallele Aufnahme von Wav-Dateien zur lückenlosen Doku-• mentation der gemessenen Schallpegel Gesprochene Kurzkommentare ergänzen Messergebnisse• Mini-SD-Karte, 2GByte wechselbar • Echtzeituhr zur Dokumentation aller Messwerte• Automatische Sensordetektion (ASD) erkennt elektroni-• sches Datenblatt der Messmikrofone M4260 und M2210 Programmierbare digitale I/O Schnittstelle• Optional: Messdatenerfassung über PC•

Details zur Anleitung

Die XL2-Tasten werden als Symbole angezeigt:

, , , , , . Die detaillierte Beschreibung der Tasten

wird im Kapitel „Tasten und Bedienelemente”.

Die Menüpunkte der XL2-Anzeige werden in einer fetten Schriftart dargestellt, z.B. SLMeter, Parameter, ...

, , ,

Produktkonﬁgurationen

Packungsinhalt der verschiedenen XL2-Konﬁgurationen:

Einführung

XL2 + M4260: XL2 Analysator•

XL2 + M2210: XL2 Analysator•

M4260 Mikrofon verpackt in der • Schutztasche Windschutz• Mikrofonhalter + Adapter 5/8“ - 3/8“• Testsignal CD• Akku• USB-Kabel• Handschlaufe• Anleitung•

M2210 Mikrofon verpackt in der • Schutztasche Windschutz• Mikrofonhalter + Adapter 5/8“ - 3/8“• Testsignal CD• Akku• USB-Kabel• Handschlaufe• Anleitung•

XL2 ohne Mikrofon:

XL2 Analysator• Testsignal CD• Akku• USB-Kabel• Handschlaufe• Anleitung•

2. Übersicht

Einführung

Stativanschluss

Der XL2 bietet folgenden Schnittstellen:

XLR-Eingang

RCA-Eingang

Einsprechmikrofon

Digitale I/O

USB-Anschluss

Externe Spannungs-

versorgung

Laut-

sprecher

Mini-SD-Karte

TOSLink-Ausgang

9 Kopfhörerausgang

Übersicht

XLR-Eingang

Symmetrischer Audioeingang und Anschlussbuchse für das Messmikrofon M4260 oder M2210. Der XLR-Eingang unterstützt die automatische Sensordetektion ASD und speist ein angeschlossenes Messmikrofon M4260 oder M2210 mit der 48V Phantomspannungsversorgung.

RCA-Eingang

Unsymmetrischer Audioeingang.

Einsprechmikrofon

Internes Mikrofon zur Aufnahme von Sprachnachrichten, Messung der Lautsprecherpolarität und der Laufzeit. Für die Polaritätsmessung kann auch ein externes Messmikrofon verwendet werden.

Externe Spannungsversorgung

Anschluss für Netzbetrieb. Die Details sind im Kapitel „Stromversorgung” beschrieben.

USB-Anschluss

Mini-B USB-Anschluss, direkter Zugriff auf Mini-SD-Karte.

Digitale I/O

Programmierbare digitale Eingangs/Ausgangs-Schnittstelle.

Mini-SD-Karte

Zum Speichern der ASCII-Daten, Anzeigengraphik, Sprachnachrichten, Wav-Dateien und dient auch für zukünftige Firmwareaktualisierungen.

TOSLink-Ausgang

24 Bit linearer PCM-Audiosignalausgang. Für zukünftige Anwendungen; derzeit nicht aktiviert.

Kopfhörerausgang

Das XLR/RCA-Eingangssignal kann am Kopfhörerausgang überwacht werden. Der Lautsprecher

wird beim Anschluss einen Kopfhörers automatisch deaktiviert. Falls der Kopfhörerausgang an einen anderen elektrischen Eingang angeschlossen wird, muss die Lastimpedanz kleiner als 8 kOhm sein. Hierzu kann zum Beispiel ein 1 kOhm Widerstand beide Anschlüsse dieses Ausgangs verbinden.

Lautsprecher

Das XLR/RCA Eingangssignal kann am Lautsprecher überwacht werden. Drücken Sie die Lautsprechertaste den Lautsprecher ein- oder auszuschalten bzw. die Lautstärke zu regulieren.

Stativanschluss

Anschluss zur mechanischen Befestigung des XL2.

Bedienung

9 8 7

Übersicht

Lautstärke des Lautsprechers / Kopfhörerausgangs

Drücken Sie kurz die Taste•

um den Lautsprecher ein-

zuschalten.

 Der Lautsprecher ist aktiviert und das entsprechen-

de Symbol wird in der oberen Menüzeile angezeigt.

Halten Sie die Lautsprechertaste • gedrückt.

Seitenauswahl

Selektiert weitere verfügbare Seiten im gleichen Funktionsmenü.

 Das Fenster „Volume“ wird angezeigt.

Übersicht

Nun können Sie mit dem Drehrad • die Lautstärke des Lautsprechers regeln. Die installierte digitale Verstärkungskontrolle verhindert die Übersteuerung des Signals, somit kann die Verstärkung erhöht werden solange keine Übersteuerung eintritt. Die maximale Verstärkung hängt somit vom Eingangssignal ab. Drücken Sie kurz die Taste•

um den Lautsprecher wie-

der auszuschalten.

Ein/Aus-Taste und Anzeigenbeleuchtung

Ein kurzer Druck auf die Ein/Aus-Taste schaltet den XL2 ein. Danach kann mit einem nochmaligen Drücken von ca. 2 Sekunden das Messgerät wieder ausgeschaltet werden. Zusätzlich schaltet während des Betriebs ein kurzzeitiges Drücken der Ein/Aus-Taste

die Anzeigenbeleuchtung

ein.

Limit-Anzeige

Ein kurzer Druck auf die Limit-Taste öffnet die SLMeter

- Limit-Seite. Nach dem nochmaligen Drücken Limit-Taste

kehrt der XL2 zur vorhergehenden Seite zurück. Die LimitTaste

leuchtet in Grün, Orange oder Rot je nach den ein-

gestellten Limitwerten.

Pause

Laufende Messungen werden mittels der Pause-Taste unterbrochen. Mit nochmaligem Drücken der Pause-Taste

oder der Start/Stopp-Taste wird die zuvor laufende

Messung wieder fortgesetzt.

Start/Stopp

Startet und beendet die Messung.

Enter

Mit der Enter-Taste bestätigten Sie Ihre Cursor-Auswahl z.B. zur Auswahl von Messfunktionen oder Änderung der Einstellungen.

Drehrad

Mit dem Drehrad können Sie die gewünschte Messfunktion oder individuelle Messparameter auswählen.

ESC

Die ESC-Taste beendet jegliche Parameterauswahl und schliesst offene Fenster. Das Auswahlfeld springt zurück auf das die Messfunktionsauswahl im Hauptmenü.

Übersicht

2 3 4 75 986

Messergebnisse

Individuelle Messergebnisse basierend auf die ausgewählte Messfunktion.

Hauptmenü

SLMeter SPL & Terzband-Messung

FFT FFT-Analyse

RT60 Nachhall RT60

Polarity Polarität

Delay Laufzeit

RMS/THD RMS-Pegel und THD+N

Scope Oszilloskop

STI-PA Sprachverständlichkeit

Calibrte Kalibriermenü für das Messmikrofon Proﬁle Speichern und Laden von Proﬁlen

System Systemeinstellungen

Seitenauswahl

Zur Auswahl der verschiedenen verfügbaren Seiten im gleichen Funktionsmenü. Alternativ kann die Seitenauswahltaste

Auswahl des verwendeten Eingangssteckers

gedrückt werden.

Auswahl des Eingangssteckers XLR oder RCA zur Analyse des angeschlossenen Messsignals.

Übersicht

Mini-SD-Karte

Das Speichermenü bietet eine automatische Messberichterstellung, ein Anfügen von Messdaten an bereits vorhandene Messberichte, ermöglicht gespeicherte Messungen zu laden, speichert individuelle Sprachinformationen zu den Messungen und speichert die Anzeigengraphik.

Lautsprecher/Kopfhörer

Anzeige für aktivierten Lautsprecher bzw. Kopfhörerausgang.

Phantomspannung

Der XL2 erzeugt eine 48V Phantomspannung, die hier abgeschaltet werden kann. Eine aktive Phantomspannung wird mit 48 V angezeigt. Falls das Messmikrofon M4260 oder M2210 angeschlossen wird, liest die automatische Sensordetektion des XL2 das Datenblatt des Messmikrofons und die Anzeige wechselt von 48 V auf ASD.

Echtzeituhr

Die Echtzeituhr wird im Menüpunkt System eingestellt.

Batteriesymbol

Das Batteriesymbol zeigt den Batteriestatus wie folgt an:

Mit eingelegtem Akku:

Der Akku ist voll.

Der Akku ist beinahe leer und muss wieder aufgeladen werden.

Der Akku wird derzeit über den Netzadapter oder über die USB-Schnittstelle aufgeladen.

Mit AA Batterien:

Keine Anzeige des Batteriezustandes einer vollen oder halbvollen Batterie.

Die Batterie ist beinahe leer und muss ersetzt werden.

Mit Netzadapter:

Keine Anzeige.

Inbetriebnahme

3. Inbetriebnahme

Spannungsversorgung

Der XL2 kann mit folgenden Versorgungen betrieben werden:

Netzspannungsadapter• Auswechselbarer, wiederauﬂadbarer Lithium-Polymer Akku• 4x AA-Batterien•

Der Akku ist Teil des XL2-Lieferumfangs. Der neue Akku ist ca. zu 50% geladen und sollte vor der ersten Benützung komplett geladen werden mit entweder dem

Akku-Ladegerät (optional)

Netzspannungsadapter (optional)

USB-Verbindung zum PC

Ladezeit: ca. 3 Stunden NTi Audio #: 600 000 332

Ladezeit: ca. 6 Stunden Zum Laden lassen Sie bitte den Akku im XL2 und schalten das Messgerät aus. NTi Audio #: 600 000 333

Ladezeit: ca. 6 Stunden Der XL2 schaltet in den Massenspeichermodus. Zur Beschleunigung des Ladevorgangs schalten Sie den XL2 aus.

Betrieb mit Netzspannungsadapter

Der XL2 kann über den optionalen NTi Audio Netzspannungsadapter versorgt werden. Dabei sollen eventuell eingelegte Batterien oder der Akku im XL2 belassen werden.

Nicht-originale Netzspannungsadapter können die Messergebnisse beeinträchtigen.

Details zum Netzspannungsadapter:

Elektrisch-isolierendes, geschaltetes oder • lineares Netzteil Spannung: 7.5 - 9 Volt• Strom: min. 800 mA• Anschluss: 2.1 x 5.5 x 9.5 mm•

Polarität: • Mit einem geschalteten Netzteil wird die Messung der THD+N um ca. 3 dB schlechter.

Verursachte Schäden durch die Verwendung eines nicht-originalen Netzteiles sind von den angebotenen Garantieleistungen ausgeschlossen.

Wiederauﬂadbarer Li-Po Akku

Öffnen Sie den Batteriefachdeckel.• Geben Sie den Akku mit der Kontaktseite voraus in das Bat-• teriefach. Schliessen Sie den Batteriefachdeckel.•

Inbetriebnahme

Zur Reduzierung der Akkuladezeit sollte der XL2 ausgeschaltet werden.

Achtung

Kurzschlüsse am Akku sind zu vermeiden.• Der Akku soll zwischen 0°C und 45° betrie-• ben und aufgeladen werden. (32°F - 113°F). Erhitzen Sie den Akku nicht über 60°C.• Der Akku darf zur Entsorgung nicht verbrannt • werden. Am Akku darf nicht gelötet werden.• Der Akku darf nicht geöffnet werden.• Der Akku darf nicht in verpolter Richtung be-• trieben werden. Der Akku kann Feuer entfachen.•

Inbetriebnahme

AA-Batterien

Alternativ kann der XL2 mit AA-Batterien betrieben werden.

Öffnen Sie den Batteriefachdeckel.• Geben Sie 4x AA-Batterien mit gleichem Ladestatus und • unter Beachtung der angezeigten +/- Markierung in das Batteriefach. Schliessen Sie den Batteriefachdeckel.•

Verwenden Sie nur Batterien vom selben Typ • des gleichen Herstellers. Ersetzen Sie leere Batterien mit Neuen. • Neue und angebrauchte Batterien sollen •

nicht vermischt werden. Während des Betriebs kann die Batterietem-• peratur steigen. Dies ist korrekt.

Entfernen Sie die Batterien vom Messgerät, falls der XL2 länger als einen Woche nicht verwendet wird.

Handschlaufe anbringen

Zur Sicherung während der Arbeit wird eine Handschlaufe mitgeliefert. Damit liegt der XL2 fest in der Hand.

Ziehen Sie die Handschlaufe durch die Öffnung.• Ziehen Sie das hintere Ende durch die vordere Schleife.• Ziehen Sie an der Handschlaufe.•

Inbetriebnahme

2.1. 3.

Inbetriebnahme

Ständer ausklappen

Der praktische Geräteständer ist auf der Rückseite befestigt. Um den XL2 auf einen Tisch zu stellen, können Sie den Ständer laut Bild unten ausklappen.

XL2 Anschlüsse

Akustische Messungen

Für akustische Messungen schliessen Sie das Messmikrofon M4260 oder das M2210 am XLR-Eingangsstecker an.

Inbetriebnahme

Audio-Analysator: XLR-Eingang

Für symmetrische Audiomessungen kann das zu prüfende • Audiosignal über den XLR-Eingang am XL2 angeschlossen werden. Selektieren Sie den XLR-Eingang im Messmenü.•

Audio-Analysator: RCA-Eingang

Für unsymmetrische Audiomessungen kann das zu prüfen-• de Audiosignal über den RCA-Eingang am XL2 angeschlossen werden. Selektieren Sie den RCA-Eingang im Messmenü.•

Grundeinstellungen

3. Grundeinstellungen

Ein-/Ausschalten

XL2 einschalten

Drücken Sie die Ein-/Austaste

 Ein kurzes Klicken der eingebauten Relais ist zu hören. Die

Anzeigenbeleuchtung schaltet ein.

XL2 ausschalten

Drücken Sie die Ein-/Austaste für 2 Sekunden.

Einstellungen

Die Messfunktion kann im Hauptmenü mit dem Drehrad • und der Enter-Taste

 Das Funktionsmenüfenster öffnet sich.

Wählen Sie mit dem Drehrad • die gewünschte Messfunk- tion und drücken die Enter-Taste

ausgewählt werden.

Die Messfunktion wurde ausgewählt.

Grundeinstellungen

Einstellung der Messparameter mit dem Drehrad

Drehen Sie am Drehrad • .

Der ausgewählte einstellbare Parameter wird mittels des

schwarzen Cursors dargestellt.

Bestätigen Sie Ihre Auswahl mit der Enter-Taste • .

 Der ausgewählte Parameter blinkt; die möglichen Auswahl-

parameter werden angezeigt.

Zur Auswahl eines der verfügbaren Parameter drehen Sie • am Drehrad Drücken Sie die Enter-Taste • tigen.

oder drücken Sie die Enter-Taste .

um Ihre Auswahl zu bestä-

Der Messparameter wurde erfolgreich eingestellt.

Dezimalzeichen

Setzen Sie das Dezimalzeichen laut Ihren PC-Einstellungen für die automatisch im XL2 erstellten Messberichte:

Wählen Sie mit dem Drehrad • parator. Drücken Sie die Enter-Taste • chens „.“ oder „,“ Drücken Sie die Escape-Taste • wahl.

den Parameter Dec. Se-

zur Auswahl des Dezimalzei-

zur Bestätigung der Aus-

 Das Dezimalzeichen ist eingestellt.

Grundeinstellungen

Systemeinstellungen

Zur Einstellung der verschiedenen Systemfunktionen wählen Sie mit dem Drehrad

nü

und bestätigen die Auswahl mit der Enter-Taste

den Parameter System im Hauptme-

Systemeinstellungs-Seite

3 4 5

8 9

Anzeigenkontrast

Drücken Sie die Escape-Taste • das Drehrad

bis der gewünschte Kontrast eingestellt ist.

Systeminformations-Seite

11 12

und drehen gleichzeitig

Grundeinstellungen

Seitenwahl

Wählen Sie zwischen der Systemeinstellungs-Seite oder der Systeminformations-Seite.

Stromsparmodus

Der Stromsparmodus schaltet das Messgerät aus falls in der voreingestellten Zeit keine Taste gedrückt wurde.

Wählen Sie mit dem Drehrad •

Save

Drücken Sie die Enter-Taste •

den Parameter Power

 Die Anzeigt blinkt.

Selektieren Sie die Zeit mit dem Drehrad • Schliessen Sie die Einstellung des Stromsparmodus mit • der Enter-Taste

Die automatische Ausschaltzeit wurde eingestellt.

Der Stromsparmodus ist während einer laufenden Messung oder beim Betrieb mit dem Netzspannungsadapter ausgeschalten.

Anzeigenbeleuchtung

Auto Die Anzeigenbeleuchtung wird mittels eines

Tastendrucks für eine vordeﬁnierte Zeit eingeschaltet.

Manual Die Anzeigenbeleuchtung kann über die Ein-/

Aus-Taste aktiviert werden.

Wählen Sie den Parameter • Backlight Drücken Sie die Enter-Taste • rungsmodus aus. Drücken Sie die Escape-Taste • Auswahl.

Eine ausgeschaltene Anzeigenbeleuchtung spart Strom und verlängert somit die Batte-

Lautsprecher

Aktiviert/deaktiviert den Lautsprecher. Zum Beispiel soll der Lautsprecher für alle akustischen Messungen deaktiviert werden. Dies sichert, dass der XL2 falscherweise nicht den erzeugten Schallpegel des internen Lautsprechers misst.

rielebensdauer.

und wählen den Aktivie-

zur Bestätigung der

Grundeinstellungen

Datum / Zeit

Eine Echtzeituhr ist im XL2 eingebaut. Alle Messungen werden mit Datum und Uhrzeit abgespeichert.

Einstellung der Echtzeituhr:

Für das Datum wählen Sie mit dem Drehrad • rameter Date Drücken Sie die Enter-Taste • Drehrad

das Jahr. Drücken Sie die Enter-Taste • Drehrad

den Monat. Drücken Sie die Enter-Taste • Drehrad

den Tag.

und selektieren mit dem

den Pa-

Folgen Sie der gleichen Anweisung für die Zeit • Time.

 Die Echtzeituhr ist eingestellt.

USB Modus

Die folgende Einstellung deﬁniert wie der Computer den XL2 beim Anschluss über USB erkennt:

Ask on connect

Nachdem Sie den XL2 am PC angeschlossen haben, können Sie am XL2 zwischen Mass

storage oder COM port wählen.

Mass storage

Der Computer erkennt den XL2 automatisch als Speichermedium. Sie erhalten Zugriff auf die XL2 Messdatenprotokolle.

COM port

Der Computer erkennt den XL2 automatisch als COM-Eingang für die Anwendungen XL2 Projektor und der Messdatenerfassungs über PC.

Auswahl des Anwenderproﬁls beim Gerätestart

Der XL2 kann mit unterschiedlichen Anwenderproﬁlen gestartet werden. Die Anwenderproﬁle bieten ein vereinfachtes reduziertes Funktionsmenü, z.B. für die Schallpegelmessung laut den Standards DIN 15905 oder SLV 2007.

Ye s Der XL2 startet mit der Übersicht der voreinge-

stellten Anwenderproﬁle. Mehr Details hierzu ﬁnden Sie im Kapitel „Proﬁle“.

No Der XL2 startet ohne Anwenderproﬁle mit der letz-

ten Konﬁguration vor dem Ausschalten.

Grundeinstellungen

Phantomspannung

Die Phantomspannung kann automatisch beim Einschalten des XL2 für Audiomessungen ausgeschalten werden.

Off Die Phantomspannung wird ausgeschal-

ten nicht aktiviert, z.B. für Audiomessungen.

Remember Der XL2 startet mit der gleichen Phan-

tomspannungseinstellung wie bei der letzten Benützung.

Dezimalzeichen

Zur automatischen Erstellung von Messberichten am PC kann das im XL2 verwendete Dezimalzeichen Ihren PCEinstellungen angepasst werden.

Sie können zwischen „.“ und „,“ wählen.

Wählen Sie mit dem Drehrad • parator Drücken Sie die Enter-Taste •

den Parameter Dec. Se-

zur Auswahl des Dezimalzeichens. Drücken Sie die Escape-Taste •

zur Bestätigung der

Auswahl.

Firmware

Zeigt die Firmwareversionsnummer

an. Das Laden der aktuellen neueren Version ist im Kapitel „Aktualisierung der Firmware“ beschrieben.

Seriennummer

Die XL2-Seriennummer wird auf

Optionen

angegeben.

Zeigt die installierten XL2-Optionen an.

Hide options

Wird für das Erzeugen von gespeicherte Vorlagen (=Proﬁlen) benötigt: Falls ein Proﬁl von einem XL2 Analysator mit freigeschalteten Optionen („Erweitertes Akustikpaket” oder “STI-PA”) exportiert wird und in einen anderen XL2 Analysator ohne Optionen importiert werden soll, so müssen diese Optionen beim exportierenden XL2 temporär deaktiviert werden:

Wählen Sie beim exportierenden XL2 im Systemmenü • Hide Options: Until restart und speichern das erzeugte Proﬁl.

 Das Dezimalzeichen ist eingestellt.

Schallpegelmessung

4. Schallpegelmessung

Der XL2 bildet zusammen mit dem Messmikrofon einen präzisen Schallpegelmesser für die Veranstaltungsüberwachung sowie für die Messung von Umgebungs- oder Arbeitsplatzlärm.

Alle Messergebnisse stehen gleichzeitig zur Verfügung, wie z.B. der aktuelle Schallpegel, Lmin, Lmax, Leq mit den Frequenzgewichtungen A, C, Z und den Zeitbewertungen F und S. Die ermittelten Messwerte loggt der XL2 inklusive Echtzeitinformationen auf die wechselbare Mini-SD-Karte. Zur lückenlosen Dokumentation der gemessenen Schallpegel wird parallel eine Wav-Datei aufgenommen. Diese dient z.B. der nachträglichen, akustischen Veriﬁzierung hoher Schallpegelwerte. Zusätzlich komplettieren gesprochene Kurzkommentare mit detaillierten Informationen die Schallpegelaufzeichnung. In einer individuellen Messreihe ermittelt der XL2 die von der DIN 15905-5 oder SLV 2007 geforderten Korrekturwerte zwischen Emissionsort und Messort und berücksichtigt diese bei der Pegelmessung automatisch. Die Messgenauigkeit des XL2 übertrifft die Schallpegelnorm IEC 61672-1, Klasse 1. Neben den Breitbandpegeln misst der XL2 parallel das Echtzeitspektrum in Terzband- oder Oktavbandauﬂösung nach IEC 61260 Klasse 0. Die Echtzeitanalyse ist ein ideales Werkzeug zur Optimierung von Soundsystemen.

Erweitertes Akustikpaket (optional)

Das „Erweiterte Akustikpaket” bietet zusätzliche Funktionen für Schallpegel- und Akustikmessungen:

Perzentile: 1%, 5%, 10%, 50%, 90%, 95%, 99%• Zeitgewichtung: Impuls• Schallpegel L• Aufnahme von Wav-Dateien (24 Bit, 48 kHz) • Echter Spitzenwertpegel in 1/1 und 1/3 Oktavbandauﬂö-• sung TaktMax, alle Messungen nach DIN 45645-1• Hochauﬂösende Zoom-FFT mit einer Auﬂösung bis 0.4 Hz • von 5 Hz - 20 kHz Nachhallzeit RT60 in Terzbandauﬂösung•

, Schallexpositionspegel L

Ieq

Schallpegelmessung

Die Schallpegelfunktion bietet verschieden Seiten.

Seitenauswahl mittels Seitentaste

Mit der Seitentaste • können Sie zwischen den Breitband- pegelmesswerten und des Echtzeitspektrum wechseln.

Seitenauswahl mittels Drehrad

Wählen Sie das Feld neben • SLMeter und drücken die Enter- Taste Wählen Sie die Schallpegelseite • Bestätigen Sie Ihre Auswahl mit der Enter-Taste •

mit dem Drehrad .

Sie haben die individuelle Schallpegelseite ausgewählt.

Schallpegelmesser

Zeigt die ausgewählten Breitbandwerte an. Die Schriftgrösse der angezeigten Messwerte kann verändert werden, dass entweder 3 oder 5 Messwerte gleichzeitig angezeigt werden. Für die Messwerte können eine individuelle Frequenzgewichtung, Zeitgewichtung, der aktueller Live-Wert, Maximum, Minimum und Korrekturwerte ausgewählt werden.

Echtzeitspektrum

Zeigt das Terzband- oder Oktavebandspektrum der ausgewählten Schallpegel in verschiedenen Frequenzbereichen an. Zusätzlich werden die A- und Zgewichteten Breitbandpegel als Bargraph dargestellt.

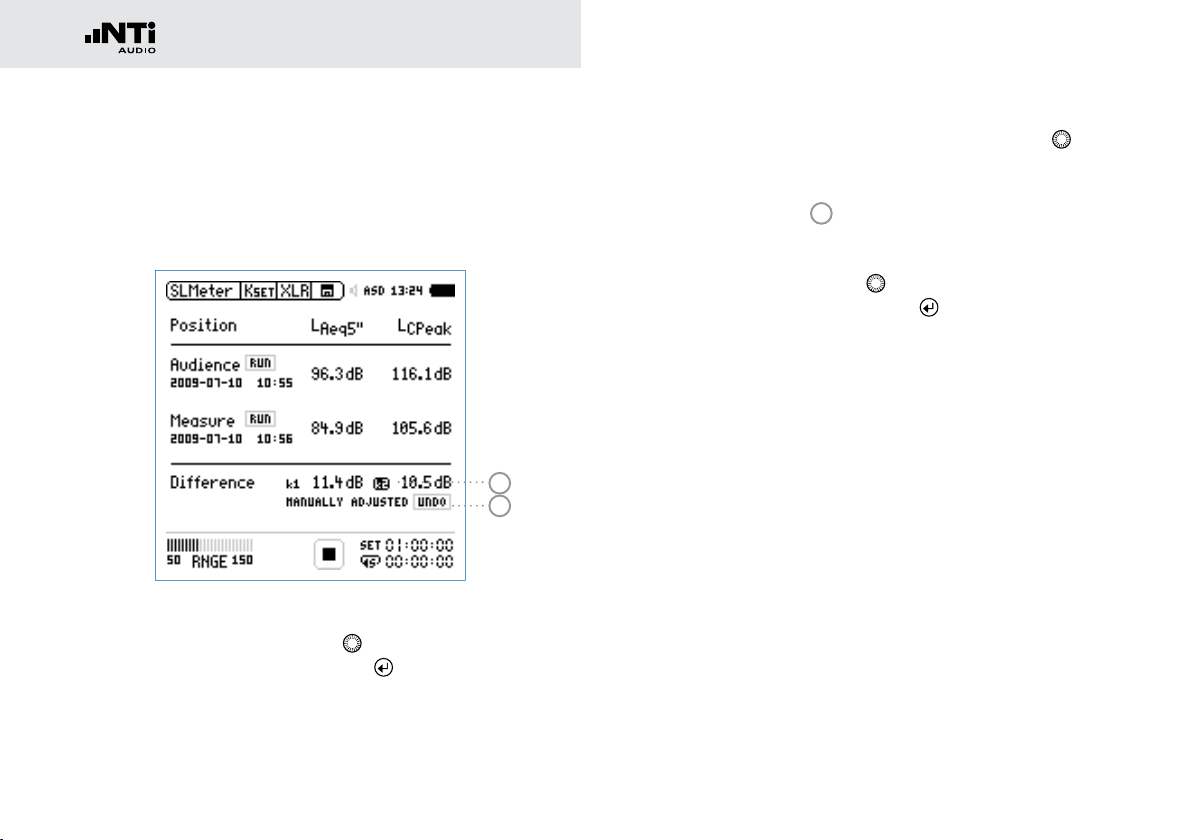

Korrekturwerte

Diese Seite dient zur Überwachung von Schallpegeln bei Veranstaltungen. In einer Messreihe wird der Korrekturwert zwischen dem aktuellen Messort und dem massgeblichen Emissionsort im Zuschauerbereich ermittelt. Damit weiss der Sound-Techniker genau über den lautesten Schallpegelwert im Publikumsbereich bescheid. Diese Messung entspricht den Anforderungen der DIN15905-5 und SLV 2007. Mehr Details hierzu sind im Anhang „Korrekturwerte K

SET” beschrieben.

Schallpegelmessung

Messdatenaufzeichnung, Logging

Die leistungsfähige Messdatenaufzeichnung ermöglicht alle gewünschten Schallpegel gleichzeitig in einstellbaren Zeitabständen abzuspeichern. Die folgende Auswahl für die zu speichernden Messwerte ist verfügbar:

ALL Loggt alle Schallpegelwerte gleichzei-

tig.

Selective Loggt bis zu 10 verschiedene, kunden-

speziﬁsche Schallpegelwerte.

Weitere Informationen hierzu sind im Kapitel „Logging” beschrieben.

Messbericht

Der XL2 kann nach einer Messung automatisch einen Messbericht als txt-Datei erzeugen. Dabei werden alle gewünschten Schallpegelmesswerte abgespeichert. Die folgende Auswahl für die zu speichernden Messwerte ist verfügbar:

ALL Speichert alle Schallpegelwerte gleich-

zeitig.

Selective Speichert bis zu 10 verschiedene, kun-

denspeziﬁsche Schallpegelwerte.

Weitere Informationen hierzu sind im Kapitel „Messbericht” beschrieben.

Limiteinstellung

Die Limitseite steuert die Funktion der Limit-LED Der XL2 zeigt Schallpegel, die einen eingestellten Grenzwert überschreiten in oranger oder roter Farbe an.

Zusätzlich können externe Einrichtungen, wie z.B. eine Anzeigeampel, über die digitale I/O-Schnittstelle gesteuert werden.

Weitere Informationen hierzu ﬁnden Sie im Kapitel „Limit-Einstellung”.

Übersicht

Schallpegelmessung

Schallpegelmesser

Der Schallpegelmesser

zeigt die ausgewählten Breitbandwerte an. Die Schriftgrösse der Messwerte kann verändert werden. Somit zeigt der XL2 entweder 3 oder 5 Messwerte gleichzeitig an. Für jeden Messwert können Sie eine individuelle Frequenzgewichtung, Zeitgewichtung, aktueller Livewert, Maximum, Minimum und Korrekturwerte auswählen.

8 7

4 6

Echtzeitspektrum

Das Terzband- oder Oktavebandspektrum

der ausgewählten Schallpegel wird in verschiedenen Frequenzbereichen angezeigt. Zusätzlich werden die A- und Z-gewichteten Breitbandpegel als Bargraph dargestellt.

Schallpegelmessung

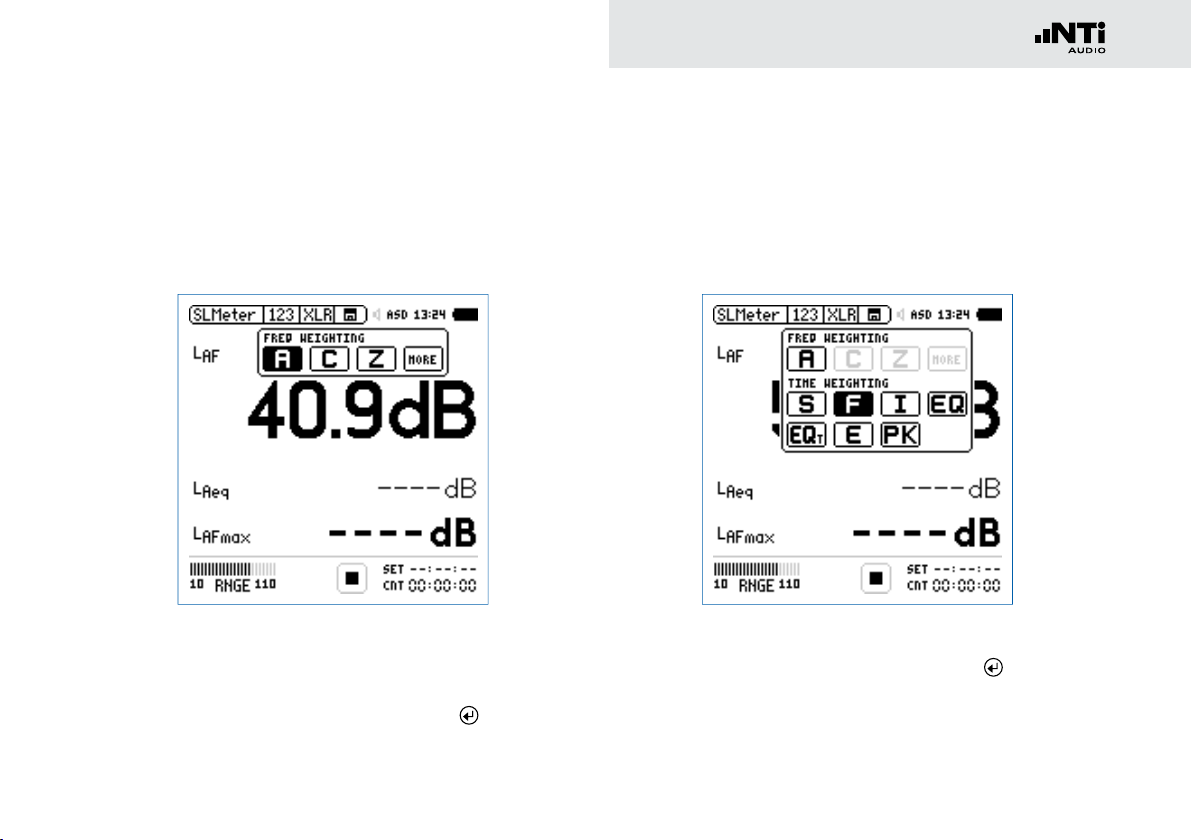

Schallpegelmesswert 1

Der XL2 misst und speichert alle Schallpegel. Der angezeigte Messwert kann individuell ausgewählt werden.

Parameter wählen

Wählen Sie mit dem Drehrad •

den Parameter Lxx. Zur Öffnung des Auswahlmenüs drücken Sie die Enter-• Taste Wählen Sie mit dem Drehrad • Messparameter und drücken die Enter-Taste

die gewünschten

Schriftgrösse wählen

Wählen Sie mit dem Drehrad • den aktuellen Mess- wert. Die Schriftgrösse kann mittels 1x, 2x oder 3x drücken • der Enter-Taste

zwischen klein, mittel und gross aus-

gewählt werden.

Der XL2 zeigt je nach eingestellter Schriftgrösse bis zu fünf Schallpegelwerte gleichzeitig an.

Schallpegelmesswert 2

Folgen Sie der Anleitung zum Schallpegelmesswert 1.

Schallpegelmesswert 3

Folgen Sie der Anleitung zum Schallpegelmesswert 1.

Eingangsbereich

Um den grossen Gesamtmessbereich abzudecken verfügt der XL2 über drei Eingangsbereiche. Der XL2 deﬁniert die Messbereiche abhängig von der Sensitivität des Messmikrofons. Zum Beispiel bei einer Sensitivität S=20mV/Pa ergeben sich die folgenden Eingangsbereiche:

Unterer Eingangsbereich: 10 - 110 dBSPL• Mittleren Eingangsbereich: 30 - 130 dBSPL• Oberer Eingangsbereich: 50 - 150 dBSPL•

Wählen Sie kleinsten möglichen den Eingangsbereich des XL2 entsprechend des maximalen zu erwartenden Schallpegels, z.B. falls der zu erwartende Messpegel unter 110 dB bleiben wird, wählen Sie den untersten Messbereich 10 - 110 dBSPL.

Schallpegelmessung

Fehleranzeige

OVR Überlast

Möglichen Gründe hierfür sind

Das Messsignal hat den eingestellten Mess-• bereich überschritten -> wählen Sie den nächst höheren Messbereich. In diesem Fall bleibt die OVR Anzeige während der gesamten weiteren Messdauer bestehen. Das Messsignal nähert sich im obersten • Messbereich dem Maximalpegel des angeschlossenen NTi Audio Messmikrofons.

LOW Eingangssignal zu klein

Möglichen Gründe hierfür sind

Das Messsignal hat den eingestellten Mess-• bereich unterschritten; der angezeigte Messwert ist wahrscheinlich höher als der aktuelle Schallpegel -> wählen Sie den nächst höheren Messbereich. Das Messsignal nähert sich dem Eigenrau-• schens des angeschlossenen NTi Audio Messmikrofons, somit verringert sich die Messgenauigkeit.

Messstatusanzeige

Der Statusindikator zeigt an ob die Messung läuft, unterbrochen wurde oder gestoppt ist. Während einer laufenden Messung sind verschiedene Einstellungen ﬁxiert, z.B. der Eingangsbereich und die vordeﬁnierte Messzeit.

Aktuelle Messzeit

Zeigt die aktuelle Messdauer in Stunden:Minuten:Sekunden an. Weiters unterstützt die aktuelle Messzeit die verschiedenen Messzyklenarten im SLMeter Modus: kontinuierlich, einmalig, wiederholend oder synchronisiert zur internen Echtzeituhr wiederholend.

Messzyklus: Kontinuierlich

(typische Standardeinstellung) Nach dem Drücken der Starttaste

werden alle Messwerte kontinuierlich aufgenommen bis die Stopptaste

gedrückt wird. Die aktuelle Mess-

zeit zeigt die gesamte Messdauer an.

Messzyklus: Einmalig

Stoppt die Messung automatisch nach der voreingestellen Messzeit.

Deﬁnieren Sie zuerst die Messzeit.• Starten Sie die Messung mit •

Schallpegelmessung

 Die aktuelle Messzeit zählt zurück auf null und

beendet dann die Messung automatisch.

Alle aufgezeichneten Messwerte bleiben sicht-• bar.

Messzyklus: Wiederholend

Die Schallpegel werden in automatisch wiederholenden Messzyklen aufgezeichnet. Ein Messzyklus entspricht der eingestellten Messzeit.

Deﬁnieren Sie zuerst die Messzeit.• Starten Sie die Messung mit •

 Die aktuelle Messzeit zählt zurück auf null. Die

Messwerte können nun automatisch gespei-

chert werden. Dann werden alle Messwerte

auf null gesetzt und der Messzyklus wieder-

holt sich bis die Stopptaste

Der XL2 kann die Messergebnisse der ein-• zelnen Messzyklen automatisch abspeichern. Hierzu wählen Sie auf der Berichtseite Rep den Parameter AutoSave On. Somit wird je- des Messzyklusresultat automatisch auf die Mini-SD-Karte gespeichert.

gedrückt wird.

Messzyklus: Synchroniserend, wiederholend

Die Schallpegel werden in automatisch zur Echtzeituhr synchronisierten, wiederholenden Messzyklen aufgezeichnet.

Deﬁnieren Sie zuerst die Messzeit.• Starten Sie die Messung mit •

Zur Synchronisierung mit der internen Echtzeituhr wird der erste Messzyklus schon mit der ersten übereinstimmen Synchronisationszeit abgeschlossen. Alle weiteren Messzyklen werden automatisch mit der Echtzeituhr synchronisiert.

Zum Beispiel: Der Messzyklus ist 30 Minuten und die Messung wird um 7.50 Uhr gestartet. Dann dauert der erste Messzyklus von 7.50 - 8.00 Uhr. Danach startet der nächste Messzyklus über 30 Minuten automatisch. Die Messzyklen wiederholen sich bis die Stopptaste

Die synchronisierte, wiederholende Messung wird für Schallpegelmessungen zur deutschen Norm DIN 15905 eingesetzt. Somit beginnt die Messung genau zu jeder halben und vollen Stunde automatisch synchronisiert zur Echtzeituhr.

gedrückt wird.

Schallpegelmessung

Messzykluszeit

Einstellung der vordeﬁnierten Messzeit für einmalige und wiederholende Messzyklen.

Phantomspeisung für Messmikrofon

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

ein.

 Der XL2 liest das elektronische Datenblatt des ange-

schlossenen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Y-Skala

Sie können zwischen den Zoomfaktoren • 20, 10, 5, 2.5 dB/div auswählen.

Drücken Sie die Enter-Taste • Nun können Sie den angezeigten Y-Messbereich mit den • Drehrad

wählen. Drücken Sie die Enter-Taste • Einstellmenü de r Y-Skala.

. Damit verlassen Sie das

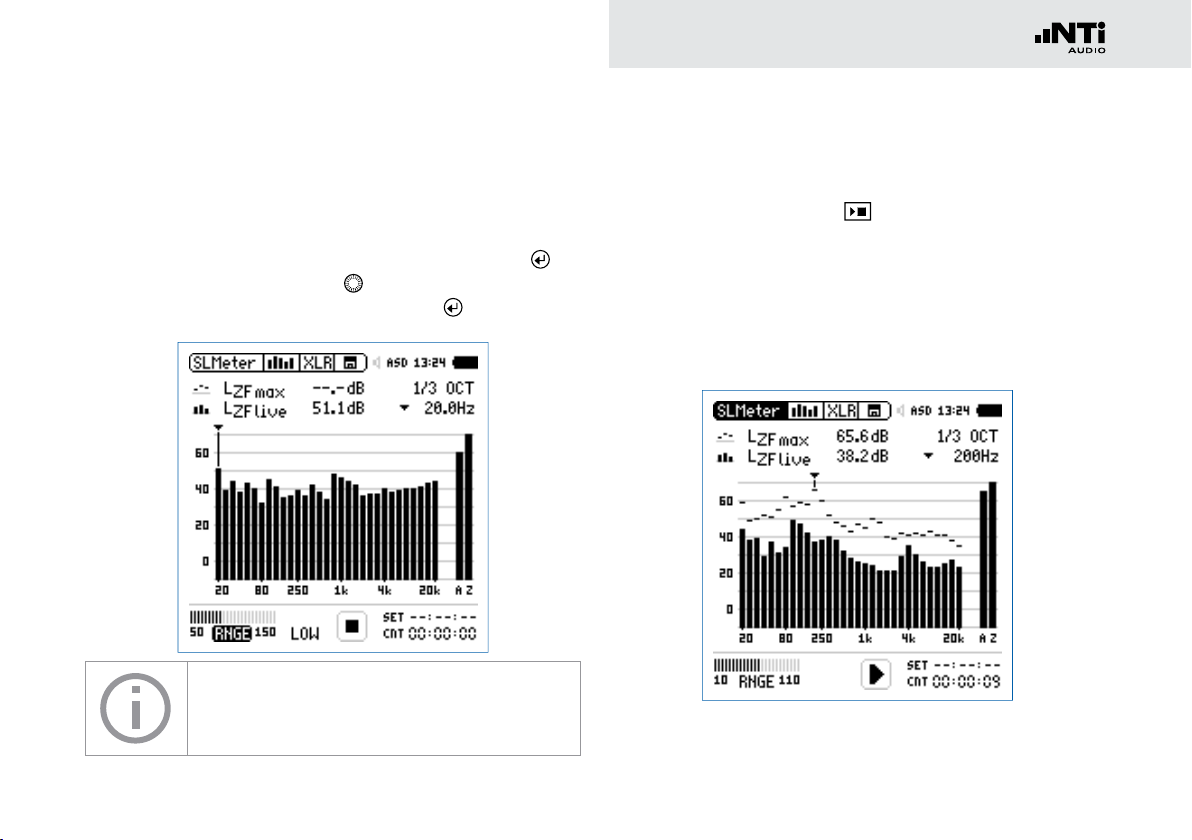

RTA Echtzeitspektrum

Echtzeitanalyse in Oktavband- und Terzband-Auﬂösung. Wählen Sie die Auﬂösung mit

X-Skala

Auswahl der X-Skala zwischen

20 Hz - 20 kHz RTA-Pegel mit Breitbandmesswerten

6.3 Hz - 8 kHz RTA-Pegel mit Breitbandmesswerten

6.3Hz - 20 kHz RTA-Pegel ohne Breitbandmesswerte

Breitbandmesswerte

A A-gewichteter Breitbandschallpegel

Z Breitbandschallpegel ohne Frequenzgewichtung

Schallpegelmessung

Messwertanzeige

Aktuelle Messwertanzeige des ausgewählten Frequenzbandes bei der RTA Messung. Der Cursor folgt automatisch dem höchsten Bandpegel im Spektrum.

Der XL2 zeigt gleichzeitig zwei verschiedene Messwerte Lxx an:

Messergebnis wird mit Strichen im RTA-Spektrum angezeigt.

Alternativ können Sie mit dem Cursor auch manuell die gewünschten Bandpegel ablesen.

Wählen Sie den Pfeil neben der Frequenzanzeige und • drücken die Enter-Taste

 Der Pfeil beginnt zu blinken.

Wählen Sie mit dem Drehrad • quenz.

die gewünschte Fre-

 Die individuellen Bandpegel können auf der Messwert-

Drücken Sie die Enter-Taste •

abgelesen werden.

Messergebnis wird als Säulendiagramm im

RTA-Spektrum angezeigt.

Auswahl der Frequenzbandauﬂösung

Wählen Sie die Oktavband- oder Terzbandauﬂösung für das RTA-Spektrum wie folgt:

Wählen Sie mit dem Drehrad • Drücken Sie die Enter-Taste • zwischen 1/1 OCT und 1/3 OCT. Drücken Sie die Escape-Taste • Auswahl.

den Parameter 15.

und die Anzeige wechselt

zur Bestätigung der

Fehleranzeigen

Schallpegelmessung

Überlastanzeige: Möglichen Gründe hierfür sind

Das Messsignal hat den eingestellten Messbereich über-• schritten -> wählen Sie den nächst höheren Messbereich oder reduzieren den Pegel des Eingangssignals. . In diesem Fall bleibt die OVR Anzeige während der gesamten weiteren Messdauer bestehen.

Echtzeitspektrum

Das Messsignal nähert sich im obersten Messbereich dem • Maximalpegel des angeschlossenen NTi Audio Messmikrofons.

Schallpegelmessung

Korrekturwerte KSET

In der Veranstaltungsüberwachung gilt der maximale Schallpegel für den gesamten dem Publikum zugänglichen Bereich, deshalb wird der Hörerplatz mit dem höchsten zu erwarteten Schallpegel im als Emissionsort bezeichnet. In der Realität ist eine Schallpegelmessung am Emissionsort oft nicht praktikabel, viel eher wird ein geschützter Messort, z.B. beim Mischpult, gewählt. Der XL2 misst die Korrekturwerte zwischen Messort und Emissionsort automatisch und zeigt währen der Veranstaltung den Schallpegel am Emissionsort an. Somit können auch die Zuschauer direkt vor den Lautsprechern die Veranstaltung geniessen.

Loudest

Audience

Position

SPL difference = k1, k2

audience area

<-----

Messung der Korrekturwerte

Geben Sie ein rosa Rauschen auf die Lautsprecher mit dem • typischen Schallpegel der Veranstaltung. Das rosa Rauschen kann vom Minirator oder beigelegten Test-CD erzeugt werden. Positionieren Sie den XL2 am Emissionsort, der Stelle im • Publikum mit dem höchsten Schallpegel. Wählen Sie mit dem Drehrad • neben Audience und drücken die Enter-Taste

den Parameter RUN rechts

FOH Measurement Position

Schallpegelmessung

Der Countdown zählt von fünf zurück bis null. Dann wird die

Schallpegelmessung automatisch durchgeführt.

Positionieren Sie den XL2 am Messort, der Stelle an der • später die Veranstaltung aufgezeichnet wird. Wählen Sie mit dem Drehrad • neben Measure und drücken die Enter-Taste

den Parameter RUN rechts

Der Countdown zählt von fünf zurück bis null. Dann wird die

Schallpegelmessung automatisch durchgeführt.

Der XL2 berechnet die Korrekturwerte k1 und k2 automa-• tisch und speichert diese mit Datum und Uhrzeit laut Standard DIN15905 und SLV 2007 ab.

Schallpegelmessung

Manuelle Einstellung der Korrekturwerte

Sie können die Korrekturwerte manuell nachjustieren. In diesem Fall wird „Manually Adjusted” in den Messberichten vermerkt.

1 2

Wählen Sie mit dem Drehrad • den individuellen Korrektur- wert und drücken die Enter-Taste

Der ausgewählte Korrekturwert beginnt zu blinken.

Nun können Sie den Korrekturwert mit dem Drehrad • ma- nuell korrigieren.

„Manually Adjusted”

Um die manuelle Änderung wieder rückgängig zu machen, • können Sie mit dem Drehrad wählen und drücken die Enter-Taste

wird angezeigt.

den Parameter UNDO aus-

Loggen der Messdaten

Der XL2 bietet eine leistungsfähige, umfangreiche Datenerfassung (Logger) für die Schallpegelmessung. Alle gleichzeitig ermittelten Schallpegel werden kontinuierlich über die Zeit erfasst und auf der Mini-SD-Karte abgespeichert. Die Messergebnisse können zur Visualisierung und Dokumentation auf den PC geladen werden. Im Menü LOG können Sie die Schallpegelwerte zur kontinuierlichen Erfassung in deﬁnierten Intervallen während Zeit auswählen.

1 2 3 4

Schallpegelmessung

Logging Ein/Aus

Wählen Sie mit dem Drehrad und drücken die Enter-Taste ren Sie das Logging.

Intervall Dt

Einstellung des zeitlichen Logging-Intervalls zwischen den aufgezeichneten Messwerten.

Abspeichern des Echtzeitspektrum

Wählen Sie Yes um gleichzeitig das Echtzeitspektrum abzuspeichern.

Aufnahme der Audiodaten

Der XL2 speichert aufgenommene Audiodaten als Wav-Datei. Weitere Details hierzu sind im Kapitel „Aufnahme von Wav-Dateien” beschrieben.

Off Keine Aufnahme der Audiodaten.

Compressed ADPCM-komprimierte Aufnahme der

Audiodaten.

den Parameter Logging

. Damit aktivieren/deaktivie-

Compressed +AGC

ADPCM-komprimierte Aufnahme der Audiodaten mit automatischer Lautstärkeneinstellung.

Schallpegelmessung

Compressed +AGC

Auswahl der Logdaten

Der XL2 bietet die folgende Auswahl:

ALL Speichert alle Schallpegel ohne Korrektur-

Selected Speichert bis zu zehn individuelle einstellbare

Wählen Sie den Parameter • Log Values. Drücken Sie die Enter-Taste • und Selected.

ADPCM-komprimierte Aufnahme der Audiodaten mit automatischer Lautstärkeneinstellung.

werte.

Schallpegel. Die ausgewählten Schallpegel können auch Korrekturwerte enthalten.

und wählen zwischen All

Deﬁnition der Logwerte

Mit der Auswahl von Selected bei

können bis zu zehn

individuelle Schallpegel selektiert werden.

Wählen Sie den Parameter • Lxx und drücken enter

Das Fenster zur Pegelauswahl wird angezeigt.

Wählen Sie mit dem Drehrad • Schallpegel und drücken die Enter-Taste

Anzeige der Datenaufnahme

Laut der Einstellungen im LOG-Menü wird eines der folgenden Symbole blinken nachdem die Messung mit der Start-Taste

RUN

LOG

begonnen wird:

Anzeige einer aktuell durchgeführte Messung.

Anzeige einer aktuell durchgeführte Messung mit Messdatenaufnahme.

den gewünschten

AUD

Anzeige einer aktuell durchgeführte Messung mit Mess- und

Audiodatenaufnahme.

Aufnahme von Wav-Dateien

Der XL2 speichert Audiodaten des akustischen Signals auf der Mini-SD-Karte ab. Die verfügbaren Formate sind:

Compressed• (default), verwendet ADPCM-Komprimierung Compressed+AGC• , mit automatischer Lautstärkenrege-

lung; Die Lautstärkenregelung z.B. erhöht den aufgenommenen Audiopegel bei leisen Signalen, für eine gute Aussteuerung der Wav-Datei beim Abspielen auf dem PC. 24Bit_48kHz• , Aufnahme der linearen Wav-Datei in 24 Bit, 48kHz Auﬂösung mit dem optionalen Erweiterten Akustikpaket.

Typischer Dateiname:

MyTest_SLM_000_Audio_FS133.0dB(PK)_00.wav

Schallpegelmessung

Audio_FS133.0dB(PK)

Audiodateikennung bei vollausgesteuerten Spitzenpegel. Im Falle einer Aufnahme mit Compressed+AGC beinhaltet der Dateiname “AGC” anstatt des Spitzenpegels; Diese Datei enthält nur korrigierte Pegel.

Der XL2 Analysator erzeugt jede Stunde eine neue WavDatei. Dadurch bleibt die Dateigrösse klein und die Bearbeitung am Computer wird einfacher. Somit ist dies der automatisch ansteigende Index der über mehrere Stunden aufgenommene Wav-Dateien.

2 3 4

MyTest

Kundenspeziﬁscher Dateiname.

SLM

Messfunktion.

000

Automatisch inkrementierende Dateinummer.

rende Lärmquellen, wie schreiende Zuschauer in das Messmikrofon, die hohe Schallpegel verursacht haben, akustisch veriﬁzieren. Bei Umgebungslärmmessungen können Sie die aufgenommenen Wav-Dateien zur akustischen Nachbeurteilung der dominanten Schallquelle verwenden.

Mit den Wav-Dateien können Sie nach einer Veranstaltung stö-

Schallpegelmessung

Wird eine laufende Messungen mittels der Pause-Taste XL2 die Aufnahme von Wav-Dateien ohne Unterbrechung weiter, d.h. der XL2 nimmt auch

Eine lineare Wav-Datei enthält die originalen absoluten Messsignalpegel. Um den grossen Gesamtmessbereich abzudecken verfügt der XL2 über drei Eingangsbereiche. Der Dynamikbereich der aufgenommenen Wav-Datei wird über den gewählten Eingangsbereich eingestellt. Zum Beispiel bei einer Mikrofonsensitivität S=20mV/Pa ergeben sich die folgenden vollausgesteuerten Spitzenpegel:

die Audiodaten während der unterbrochenen Messung auf. Mittels der gespeicherten Echtzeitinformation können die Messdaten mit den Audiodaten synchronisiert werden.

unterbrochen, so führt der

Name des Eingangsbereichs

Unterer Bereich 10 - 110 dBSPL 117.8 dBSPL

Mittlerer Bereich 30 - 130 dBSPL 135.9 dBSPL

Oberer Bereich 50 - 150 dBSPL 159.9 dBSPL

Pegel des Eingangsbereichs

Vollausgesteuerter

Spitzenpegel

Messberichte

Der XL2 kann automatisch einen Messbericht nach Abschluss der Schallpegelmessung erzeugen. Der Messbericht wird auf die Mini-SD-Karte gespeichert, somit sind die Daten für eine spätere Dokumentation am PC verfügbar.

Schallpegelmessung

Messbericht mit RTA-Spektrum

No Der Messbericht wird ohne Oktav/Terzband-

messwerte erzeugt.

Leq Die Oktav/Terzbandmesswerte Leq werden

im Messbericht gespeichert.

Leq, Lmax, Lmin

Die Oktav/Terzbandmesswerte Leq, Lmin, Lmax werden im Messbericht gespeichert.

All Alle verfügbaren Oktav/Terzbandmesswerte

werden im Messbericht gespeichert.

2 3

Schallpegelmessung

Auswahl der Messdaten

ALL Speichert alle Schallpegel ohne Korrekturwerte.

Selected Speichert bis zu zehn individuelle einstellbare

Schallpegel ab. Die ausgewählten Schallpegel können auch Korrekturwerte enthalten.

Wählen Sie mit dem Drehrad • ted Values. Drücken Sie die Enter-Taste • und Selected.

Deﬁnition der zu speichernden Messwerte

Mit der Auswahl von Selected bei individuelle Schallpegel selektiert werden.

Wählen Sie mit dem Drehrad • drücken die Enter-Taste Wählen Sie mit dem Drehrad • Schallpegel und drücken die Enter-Taste

Anzeige nichtgespeicherter Messdaten

Ein blinkendes Fragezeichen ? nach einer abgeschlossenen Messung zeigt an, dass die Messdaten noch manuell gespeichert werden müssen.

den Parameter Repor-

und wählen zwischen All

können bis zu zehn

den Parameter Lxx und

den gewünschten

Limit-Einstellung

Die Limit-Einstellung bitte zwei Funktionen:

Steuerung der Limit-LED-Funktion • Schallpegel, die die eingestellten Grenzwerte überschreiten, in oranger oder roter Farbe an. Steuerung des externen Digitalen I/O-Adapter, die an die • digitale I/O-Schnittstelle angeschlossen wird. Der Digitale I/O-Adapter ist ein optionales Zubehör zum XL2 Analysator, mit der externe Einrichtungen, wie z.B. eine Anzeigeampel, gesteuert werden können. Somit zeigt der XL2 alle Schallpegel, die einen eingestellten Grenzwert überschreiten an.

. Der XL2 zeigt alle

Schallpegelmessung

Limit LED Ein/Aus

Wählen Sie mit dem Drehrad und drücken die Enter-Taste

den Parameter Limit LED . Damit aktivieren Sie die

Funktion der Limit-LED.

Schallpegel 1

Sie können zwischen einem oder zwei aktiven Schallpegel für die Funktion der Limit-LED

Wählen Sie mit dem Drehrad •

meter

. Drücken Sie die Enter-Taste • Schallpegel für die Funktion der Limit-LED

Grenzwerte

Die Grenzwerte für die Limit-Anzeige

wählen.

den Schallpegelpara-

und wählen den aktiven

können Sie hier

einstellen.

Wählen Sie mit dem Drehrad • parameter Wählen Sie mit dem Drehrad •

und drücken die Enter-Taste .

den ersten Schallpegel-

den gewünschten

Grenzwert und bestätigen diesem mit der Enter-Taste

Schallpegel 2

Folgen Sie der oberen Anleitung zum Schallpegel 1.

I/O Box Steuerung Aktiviert/Deaktiviert

Wählen Sie mit dem Drehrad

den Parameter I/O Box und aktivieren/deaktivieren Sie die Steuerung des externen Digitalen I/O Adapter mit der Enter-Taste

Schallpegel 3

Sie können zwischen einem oder zwei aktiven Schallpegel für die Steuerung des Digitalen I/O-Adapter wählen.

Wählen Sie mit dem Drehrad • meter Drücken Sie die Enter-Taste •

den Schallpegelpara-

und wählen den aktiven

Schallpegel für die Steuerung des Digitalen I/O-Adapter.

Grenzwerte

Die Grenzwerte für die Steuerung des Digitalen I/O-Adapter können Sie hier einstellen.

Wählen Sie mit dem Drehrad • parameter Wählen Sie mit dem Drehrad •

und drücken die Enter-Taste .

den ersten Schallpegel-

den gewünschten

Grenzwert und bestätigen diesem mit der Enter-Taste

Schallpegel 4

Folgen Sie der oberen Anleitung zum Schallpegel 3. Der Schallpegel 4 kann mit einer UND/ODER-Verknüpfung mit dem Schallpegel 3 kombiniert werden.

Schallpegelmessung

Schallpegelmessung in der Anwendung

Testvorbereitungen

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

 Der XL2 liest das elektronische Datenblatt des angeschlos-

senen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Positionieren Sie den XL2 am Messort z.B. montiert auf ei-• nem Mikrofonständer. Wählen Sie die Messfunktion • SLMeter und drücken die Sei- tentaste Seite zu wechseln. Wählen Sie die Schallpegelseite aus.•

um zwischen der Schallpegel- und Spektrum-

Der XL2 zeigt drei oder fünf Schallpegel gleichzeitig an. Alle nicht angezeigten Pegel werden im Hintergrund ermittelt und parallel auf der Mini-SD-Karte aufgezeichnet.

ein.

Auswahl der angezeigten Schallpegel

In diesem Beispiel wird der typisch zu messende aktuelle Schallpegel L ausgewählt.

Wählen Sie mit dem Drehrad • Drücken Sie die Enter-Taste •

(Frequenzgewichtung A, Zeitgewichtung F)

den ersten Parameter.

Alle mit ---- angezeigten Schallpegel werden er- mittelt und angezeigt, sobald die Starttaste gedrückt wird und der Messzyklus beginnt.

Schallpegelmessung

Auswahl der Frequenzgewichtung

Das Fenster FREQ WEIGHTING erscheint.

Wählen Sie die Frequenzgewichtung • A.

Dieses Auswahlfenster erscheint mit der

installierten Option „Erweitertes Akustikpaket“.

Zur Bestätigung drücken Sie die Enter-Taste • .

Auswahl der Zeitgewichtung

Das Fenster wird mit Time Weighting erweitert.

Wählen Sie die Zeitgewichtung • F (=Fast).

Zur Bestätigung drücken Sie die Enter-Taste • .

Schallpegelmessung

Auswahl der Messparameter

Das Fenster wird mit Parameter erweitert.

Wählen Sie den Parameter • live.

Zur Bestätigung drücken Sie die Enter-Taste • .

Auswahl der Korrekturwert

Das Fenster wird mit Correction erweitert.

Wählen Sie den Parameter • off.

Zur Bestätigung drücken Sie die Enter-Taste • .

Das Fenster schliesst sich und der zu messende Schallpe-

gel LAF wird angezeigt.

Schallpegelmessung

Auswahl weiterer angezeigter Schallpegel

Wählen Sie nun weitere gewünschte Schallpegel auf der • Anzeige entsprechend der vorangegangenen Anleitung zum ersten Schallpegelwert, z.B. Leq und L

AFmax

Auswahl des Eingangsbereichs

Wählen Sie den kleinsten möglichen Eingangsbereich des • XL2 entsprechend des maximalen zu erwartenden Schallpegels. Falsch eingestellte Eingangsbereiche werden mit einem blinkenden LOW oder OVR angezeigt. Wählen Sie den Parameter • RNGE und drücken enter Wählen Sie mit dem Drehrad • gangsbereich und drücken die Enter-Taste

Der Eingangsbereich wird parallel für die Breitband- und Spektralmessung verwendet.

den zu verwendenden Ein-

Schallpegelmessung

Messung starten

Der XL2 ist bereit zur Messung der Schallpegel L• und L Drücken Sie die Starttaste •

AFmax

, Leq

Die Messstatusanzeige schaltet auf Messung läuft. Die

über den Messzyklus zu ermittelnden zeitlich gemittelten Schallpegel Leq und den maximalen Pegel L den angezeigt. Der Parameter LOG blinkt im Feld der MiniSD-Karte. Falls zuvor auch die Aufnahme von Audiodaten ausgewählt wurde blinkt der Parameter AUD im Feld der Mini-SD-Karte.

AFmax

wer-

Messung stoppen

Drücken Sie die Stopptaste •

Speichern der Messergebnisse

Nun können Sie die ermittelten Messergebnisse speichern.

Wählen Sie mit dem Drehrad • drücken die Enter-Taste

das Speichermenü und

Das Speichermenü öffnet mit Save Test vorgewählt.

Schallpegelmessung

Der XL2 speichert die Breitbandpegel und die Spektralpegel gleichzeitig.

 Sie haben die Schallpegelmessung erfolgreich beendet.

Bestätigen Sie • Save Test mit der Enter-Taste ; der Mess- bericht wird als ASCII-Datei gespeichert, alternativ wählen Sie zum Speichern der XL2-Anzeige den Parameter Save

Screenshot.

Schallpegelmessung

Spektralmessung in der Anwendung

Testvorbereitungen

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

 Der XL2 liest das elektronische Datenblatt des angeschlos-

senen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Positionieren Sie den XL2 am Messort z.B. montiert auf ei-• nem Mikrofonständer. Wählen Sie die Messfunktion • SLMeter aus und drücken die Seitentaste rum-Seite zu wechseln. Wählen Sie die Spektrum-Seite aus.

um zwischen der Schallpegel- und Spekt-

Der XL2 misst alle Breitbandwerte und Spektralwerte gleichzeitig und speichert die Messergebnisse auf der Mini-SD-Karte.

ein.

Konﬁguration

Der XL2 zeigt zwei Spektren gleichzeitig an. Die zu messenden Schallpegel können individuell ausgewählt werden z.B. den L

Wählen Sie mit dem Drehrad • LZF. Drücken Sie die Enter-Taste •

ZFmax

und LZF.

den ersten Parameter

Schallpegelmessung

Auswahl der Frequenzgewichtung

Das Fenster FREQ WEIGHTING erscheint.

Wählen Sie die Frequenzgewichtung • Z.

Zur Bestätigung drücken Sie die Enter-Taste • .

Alle mit ---- angezeigten Schallpegel werden so- bald die Starttaste Messzyklus beginnt, ermittelt und angezeigt.

gedrückt wird und der

Auswahl der Zeitgewichtung

Das Fenster wird mit der Auswahl der Time Weighting er-

weitert.

Wählen Sie die Zeitgewichtung • F (=Fast).

Zur Bestätigung drücken Sie die Enter-Taste • .

Schallpegelmessung

Auswahl des oberen Messparameter

Wählen Sie mit dem Drehrad • rechts neben LZF. Drücken Sie die Enter-Taste •

den oberen Parameter

Das Fenster Parameter erscheint.

Wählen Sie den Parameter • max.

Zur Bestätigung drücken Sie die Enter-Taste • .

Auswahl des unteren Messparameter

Wählen Sie mit dem Drehrad • den unteren Parameter rechts neben LZF. Drücken Sie die Enter-Taste •

Das Fenster Parameter erscheint.

Wählen Sie mit dem Drehrad den Parameter • live.

Zur Bestätigung drücken Sie die Enter-Taste • .

Schallpegelmessung

Auswahl des Eingangsbereichs

Der Eingangsbereich wird parallel für die Breitband- und Spektralmessung verwendet.

den zu verwendenden Ein-

Spektralmessung starten

Der XL2 ist bereit zur Messung der Schallpegel L• LZF. Drücken Sie die Starttaste •

Die Messstatusanzeige schaltet auf Messung läuft. Die

Werte L ter LOG blinkt im Feld der Mini-SD-Karte. Falls zuvor auch die Aufnahme von Audiodaten ausgewählt wurde blinkt der Parameter AUD im Feld der Mini-SD-Karte.

ZFlive

und L

AFmax

werden angezeigt. Der Parame-

ZFmax

und

Schallpegelmessung

Spektralmessung stoppen

Drücken Sie die Stopptaste •

Der XL2 speichert die Breitbandpegel und die Spektralpegel gleichzeitig.

Speichern der Messergebnisse

Nun können Sie die ermittelten Messergebnisse speichern.

Wählen Sie mit dem Drehrad •

und drücken die Enter-Taste .

das Mini-SD-Karten Symbol

Das Speichermenü wird geöffnet.

Bestätigen Sie • Save Test mit der Enter-Taste ; der Mess- bericht wird als ASCII-Datei gespeichert, alternativ wählen Sie zum Speichern der XL2-Anzeige den Parameter Save

Screenshot.

 Sie haben die Spektralmessung erfolgreich beendet.

FFT Analyse

5. Akustik Analysator

Zusätzlich zur umfangreichen Schallpegelmessung bietet der XL2 Audio- und Akustik-Analysator die folgenden akustischen Messfunktionen:

FFT-Analyse• Nachhall RT60• Polarität• Laufzeit (Delay)• Sprachverständlichkeit (optional) •

FFT-Analyse

Die Echtzeit-FFT dient als ideales Werkzeug z. B. für den Nachweis von Kammﬁlter- und Resonanzeffekten. Sie misst den aktuellen Pegel und den zeitlich gemittelten Leq-Pegel von 5 Hz - 20 kHz in drei ﬁxen und einem optional konﬁgurierbaren Frequenzbereichen mit einer Auﬂösung von jeweils 142 Frequenzen.

910

8 7

FFT Analyse

FFT-Messwertanzeige

Der XL2 zeigt zwei individuelle LZF-Messwerte gleichzeitig an. LZF ist der gemessene Schallpegel mit schneller Zeitgewichtung (F) und ohne Frequenzgewichtung.

Y-Skala

FFT-Messergebnis L Schallpegel über die Zeit

FFT-Messergebnis L

, gemittelter integrierter

Zeq

, aktueller Schallpegel

ZFlive

Sie können zwischen den Zoomfaktoren • 20, 10, 5, 2.5 dB/div auswählen. Drücken Sie die Enter-Taste Nun können Sie den angezeigten Y-Messbereich mit den • Drehrad Drücken Sie die Enter-Taste •

wählen.

. Damit verlassen Sie das

Einstellmenü de r Y-Skala.

FFT-Spektrum

Graphische Anzeige des FFT-Spektrums der Messwerte L

und L

Zeq

Eingangsbereich

ZFlive

Sie können zwischen dem niederen, mittleren und oberen Eingangsbereich wählen. Der genaue individuelle Messbereich wird abhängig von der Sensitivität des Messmikrofons deﬁniert.

Messstatusanzeige

Aktuelle Messzeit

Aktuelle Messdauer in Stunden:Minuten:Sekunden.

Messwertanzeige

Aktuelle FFT-Messwertanzeige der ausgewählten Frequenz.

Der Cursor folgt automatisch dem höchsten Pegel.

Alternativ können Sie mit dem Cursor auch manuell die gewünschten FFT-Pegel ablesen.

Wählen Sie den Pfeil neben der Frequenzanzeige und • drücken die Enter-Taste

 Der Pfeil beginnt zu blinken.

Wählen Sie die gewünschte Frequenz.•

 Der individuelle FFT-Pegel kann auf der Messwertanzei-

abgelesen werden.

Drücken Sie die Enter-Taste •

FFT Analyse

Zoom-Modus

(optionale Funktion, Teil des Erweiterten Akustikpaket)

Wählen Sie den Pfeil neben der Frequenzanzeige • und drücken die Enter-Taste

 Der Pfeil beginnt zu blinken und der Zoom-Modus er-

scheint über der Frequenzanzeige.

Drücken Sie die Limit-Taste • das Drehrad

um die gewünschte Frequenzauﬂösung einzustellen. In der höchsten Auﬂösung wird in der XSkala der Messbereich 52 Hz angezeigt. Mit den dargestellten 142 FFT-Messresultaten ergibt dies eine Auﬂösung von weniger als 0.4 Hz. Weiters kann mit dem Drehrad • links zu kleineren oder rechts zu höheren Frequenzen verschoben werden.

Phantomspeisung für Messmikrofon

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

und drehen gleichzeitig

die X-Achse nach

ein.

Auswahl der FFT-Messwertanzeige

Sie können zwischen mehrere FFT-Seiten mit verschiedenen X-Skalierungen auswählen.

20k Zeigt FFT-Messergebnis im Frequenzbereich

484.38 Hz - 20.594 kHz an mit einer Auﬂösung von 141.62 Hz (142 Messwerte).

1k7 Zeigt FFT-Messergebnis im Frequenzbereich

58 Hz - 1.722 kHz an mit einer Auﬂösung von

11.72 Hz (142 Messwerte).

200 Zeigt FFT-Messergebnis im Frequenzbereich

7 Hz - 215.01 Hz an mit einer Auﬂösung von 1.47 Hz (142 Messwerte).

usr Zoom-Modus

(optionale Funktion mit Erweiterten Akustikpaket) FFT-Messergebnis im Frequenzbereich 5 Hz - 20 kHz mit minimaler Auﬂösung von 0.366 Hz (142 Messwerte).

Mit der Seiten-Taste

können Sie direkt zwischen die-

sen Messwert-Seiten auswählen.

FFT Analyse

FFT Analyse in der Anwendung

Testvorbereitungen

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

 Der XL2 liest das elektronische Datenblatt des angeschlos-

senen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Positionieren Sie den XL2 am Messort z.B. montiert auf ei-• nem Mikrofonständer.

ein.

Auswahl des FFT-Eingangsbereichs

Wählen Sie den kleinsten möglichen Eingangsbereich des • XL2 entsprechend des maximalen zu erwartenden Schallpegels. Falsch eingestellte Eingangsbereiche werden mit einem blinkenden LOW oder OVR angezeigt. Wählen Sie mit dem Drehrad • drücken die Enter-Taste Wählen Sie mit dem Drehrad • gangsbereich und drücken die Enter-Taste

den Parameter RNGE und

den zu verwendenden Ein-

FFT Analyse

FFT-Messung starten und wieder beenden

Der XL2 ist bereit zur FFT-Analyse der Schallpegel L• L

ZF live

Drücken Sie die Starttaste •

Zeq

und

Die Messstatusanzeige schaltet auf Messung läuft. Die

Werte L zeigt. Die aktuelle Messzeit läuft.

Nach Ablauf der gewünschten Messzeit drücken Sie die • Stopptaste

Zeq

und L

werden im FFT-Spektrum ange-

ZFlive

Speichern der FFT-Messergebnisse

Nun können Sie die ermittelten Messergebnisse speichern.

Wählen Sie mit dem Drehrad •

und drücken die Enter-Taste .

das Mini-SD-Karten Symbol

Das Speichermenü wird geöffnet.

Bestätigen Sie • Save Test mit der Enter-Taste ; der Mess- bericht wird als ASCII-Datei gespeichert, alternativ wählen Sie zum Speichern der XL2-Anzeige den Parameter Save

Screenshot.

 Sie haben die FFT -Messung erfolgreich beendet.

 Sie haben die FFT-Messung erfolgreich beendet.

Nachhall RT60

Der XL2 misst die RT60 Nachhallzeit in den Oktavbändern 63 Hz - 8 kHz mit der Schröder-Rückwärtsintegration. Die RT60 Messung entspricht der Norm ISO 3382. Als Testsignal dient eine Impulsschallquelle oder getaktetes rosa Rauschen.

RT60-Startseite

1011

Was ist Nachhallzeit RT60?

Die Nachhallzeit RT60 ist diejenige Zeit, während der ein Schallpegel in einem Raum um 60 dB abfällt, nachdem das akustische Testsignal gestoppt wird. Zur einfachen praktischen Ausführung dieser Messung wird in der Praxis die Nachhallzeit als T20 -Messwert ermittelt, d.h. die Dauer für einen Abfall um 20 dB gemessen und aufgerechnet, da hierfür bereits ein geringerer dynamischer Messbereich von ~35 dB genügt.

5 4

Nachhall RT60

RT60-Messergebnis

RT60-Zyklus-Messergebnis

17 16

Nachhall RT60

Messung des Umgebungsspektrum

Vor der Nachhallzeitmessung wird das aktuelle akustische Spektrum des Umgebungslärms aufgenommen. Damit wird der nötige Pegel des RT60-Messsignales deﬁniert.

Zur Messung des Ruhespektrums wählen Sie mit dem • Drehrad Taste

den Parameter SET und drücken die Enter-

 Der benötigte RT60-Messpegel erscheint in grauen Bal-

ken individuell für jedes Frequenzband.

Eingangsbereich

Sie können zwischen dem niederen, mittleren und oberen Eingangsbereich wählen. Der genaue individuelle Messbereich wird abhängig von der Sensitivität des Messmikrofons deﬁniert.

Messstatusanzeige

Messstatus STAT

Anzeige des aktuellen Messstatus. Die folgenden Statusanzeigen können während der RT60-Messung auftreten.

ARMED Die RT60-Messung wartet auf das Triggersig-

nal. Das Testsignal muss den Messpegel mindestens bei einem Frequenzband kurzzeitig überschreiten, dann wird die RT60-Messung automatisch ausgelöst.

NOISE Messsignal überschreitet den Messpegel.

DECAY Aktuell wird die RT60-Messung durchgeführt.

PAUSE Die RT60-Messung wurde unterbrochen mit

der Pause-Taste

. Zur Fortsetzung der

Messung drücken Sie die Pause-Taste

STOP Derzeit wird keine RT60-Messung durchge-

führt bzw. die Messung wurde abgeschlossen und die Messwerte können nun gespeichert oder analysiert werden.

Nachhall RT60

Anzahl der Messzyklen AVRG

Zählt die durchgeführten RT60-Messzyklen. Der XL2 berechnet das RT60-Messergebnis aus der Mittelung der einzelnen Messzyklusresulate.

Aktuelles Echtzeitspektrum

Die schwarzen Säulen zeigen das aktuelle akustische Umgebungsspektrum an. Zur RT60-Messung muss das Messsignal mindestens den grau markierten Messpegel überschreiten.

Messpegel

Die grauen Säulen zeigen den benötigten Schallpegel in individuellen Frequenzbändern an. Dieser Pegel muss minimal kurzzeitig überschritten werden um die RT60-Messung automatisch auszulösen. Die graue Säulen haben eine Höhe von 35dB und werden wie folgt eingestellt

Zur Messung des Ruhespektrums wählen Sie mit dem • Drehrad Taste

Bestätigungsanzeige der Frequenzbänder

den Parameter SET und drücken die Enter-

Anzeige einer erfolgreich durchgeführten RT60-Messung im individuellen Oktavband.

Spektralauﬂösung

Der XL2 misst die Nachhallzeit RT60 in Terzband oder Oktavband-Auﬂösung.

Phantomspeisung für Messmikrofon

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

ein.

 Der XL2 liest das elektronische Datenblatt des ange-

schlossenen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Nachhall RT60

Seitenwahl RT60

Wählen Sie zwischen der RT60-Startseite oder der Messergebnisseiten.

RT60-Startseite

RT60-Messwertanzeige; mit der Auswahl können Sie zwischen dem gemittelten Messwert aller Messzyklen und den individuellen Ergebnissen jedes einzelnen Messzyklus wählen.

AVRG gemitteltes RT60-Messergebniss CYC xx RT60-Zyklusmessergebnis Last Letztes RT60-Zyklusmessergebnis

Mit der Seiten-Taste

können Sie direkt zwischen den

zwei RT60-Seiten wählen.

Y-Achse Nachhallzeit

Nachhallzeit in Sekunden mit automatischer Skalierung.

Unsicherheitsfaktor in %

(Anzeige beim gemittelten RT60-Messergebnis AVRG) Der Messgenauigkeitsfaktor hängt von der gemessenen Nachhallzeit, Anzahl der Messzyklen und der Bandbreite des einzelnen Frequenzbandes ab.

Dadurch zeigen niedere Frequenzbänder einen niedereren Unsicherheitsfaktor an. Weiters wird der Unsicherheitsfaktor kleiner umso mehr Messzyklen durchgeführt werden. Der typische Messgenauigkeitsfaktor liegt zwischen 0 20% (vgl. Details im Standard ISO 3382). Die Anzahl der

Messzyklen wird mit

RT60-Messergebnis (AVRG)

angezeigt.

Das RT60-Messergebnis und der Unsicherheitsfaktor werden direkt graphisch angezeigt

. (RT60-Messwertanzei-

ge= AVRG )

Unsicherheitsfaktor, mehr Details sind in

be-

schrieben. RT60-Messergebnis

X-Achse

RT60-Oktavbänder 63 Hz - 8 kHz

Individuelles RT60-Messergebnis

Wählen Sie das Frequenzband und lesen hier die folgenden numerischen Messergebnisse ab:

Unsicherheitsfaktor in % oder Korrelation in %.• Nachhallzeit RT60 des ausgewählten Frequenzbandes.•

Nachhall RT60

Auswahl der Messwertanzeige

Mit dem XL2 können wiederholende Nachhallmessungen innerhalb einer Messsequenz durchgeführt werden. Der Mittelwert aller einzelnen Messzyklen wird automatisch berechnet.

Wählen Sie mit dem Drehrad • drücken die Enter-Taste Wählen Sie mit dem Drehrad •

den Parameter CYC und

die gewünschte Mess-

wertanzeige.

Last Letztes Messergebnis

Zeigt Messergebnis des letzten Messzyklus an.

xx Individuelles Messzyklusresultat

Die einzelnen sequentiell durchgeführten Nachhallmessungen erhalten den Namen CYC xx. Dabei ist xx eine automatisch steigende Zahl beginnend von eins.

AVRG Gemittelte RT60-Nachhallzeit

Der RT60-Mittelwert aller gespeicherten Messzyklen wird berechnet und angezeigt.

Korrelationsfaktor in %

(wird bei den einzelnen CYCxx Messwerten angezeigt) Der Korrelationsfaktor zeigt die Linearität des abfallenden Schallpegels an. Ein idealer abfallender Schallpegel entspricht einem Korrelationsfaktor von 100%. In der Praxis typische Werte sind 80 - 100%.

Messergebniss des einzelnen Messzyklus

Die gemessene Nachhallzeit des einzelnen Messzyklus und der Korrelationsfaktor wertanzeige

= CYCxx oder Last)

Korrelationsfaktor

wird angezeigt. (RT60-Mess-

Nachhallzeit des einzelnen Messzyklus

Y-Achse Korrelationsfaktor

Die rechte Y-Achse zeigt den Korrelationsfaktor an. Hierzu muss die Auswahl

Einzelner Messzyklus löschen

auf CYC xx oder Last sein.

Einzelne Messzyklen können gelöscht werden. Die Nachhallzeit wird aus den verbleibenden Messzyklen gemittelt:

Wählen Sie mit dem Drehrad • Drücken Sie Enter-Taste •

den Parameter DEL.

Nachhall RT60

Testsignal

Die Testsignalquelle soll so gut wie möglich omnidirektional sein.

Als Testsignal dient eine Impulsschallquelle oder getaktetes rosa Rauschen.

RT60-Messung in der Anwendung

Testsignal: Rosa Rauschen

Der Testraum wird über Lautsprecher mit rosa Rauschen beschallt. Nachdem der Raum mit Schallenergie „gefüllt“ ist, wird das Testsignal abgeschaltet. Der XL2 erkennt den Abfall der Schallenergie und misst die Nachhallzeit automatisch.

Impulsschallquelle• Als Messsignal kann eine Impulsschallquelle, wie z.B. ein Starterpistole verwendet werden.

Getaktetes rosa Rauschen• Getaktete rosa Rauschsignale mit unterschiedlichen Taktzeiten sind auf der beigelegten NTi Audio Test CD oder mit dem Minirator verfügbar.

Mehrere einzelne Messungen können in einer Messsequenz verbunden werden; der XL2 berechnet automatisch die durchschnittliche Nachhallzeit der gesamten Messsequenz. Der Unsicherheitsfaktor wird ab mindestens drei Messungen angezeigt.

Testsignal: Impuls

Der Testraum wird mit einer Impulsschallquelle, wie z.B. einem Starterpistoleschuss beschallt. Der XL2 triggert auf den Impuls und misst die Nachhallzeit RT60 automatisch.

Nachhall RT60

Testvorbereitungen

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

ein.

 Der XL2 liest das elektronische Datenblatt des angeschlos-

senen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Positionieren Sie den XL2 am Messort z.B. montiert auf ei-• nem Mikrofonständer. Wählen Sie in der Messfunktion • RT60 mit der Seitentaste

die Startseite für die RT60-Messung aus. Bereiten Sie die Messumgebung vor, z.B. reduzieren Sie • den Umgebungslärm auf ein mögliches Minimum.

Einstellung der Pegelmarkierungen

Wählen Sie mit dem Drehrad • drücken die Enter-Taste

den Parameter SET und

 Der XL2 misst der den Umgebungsspektrum und die grau-

en Pegelmarkierungen werden gesetzt.

Nachhall RT60

Vor der Nachhallmessung

Schützen Sie Ihr Gehör vor lauten Schallpegeln während der • folgenden Nachhallmessungen.

Testsignal: Rosa Rauschen

Schalten Sie ein rosa Rauschsignal an, dessen Intervallzeit • auf den Raum angepasst ist (grosse Räume haben längere Intervallzeit). Starten Sie mit einem niedrigen Schallpegel. Erhöhen Sie nun den Testpegel so lange, bis er in allen • Bändern über der grauen Pegelmarkierung liegt. Mit einem Equalizer können einzelne Bänder verstärkt werden.

Nachhallmessung starten

Drücken Sie die Starttaste •

 Die Statusanzeige schaltet auf ARMED.

Nun ist der XL2 bereit für das Testsignal, z.B. schalten Sie • das getaktete rosa Rauschen ein oder schiessen mit der Pistole. Die aktuelle Schallspektrum, dargestellt in schwarzen Fre-• quenzbändern, muss die grauen Pegelmarkierungen übersteigen.

Weiterführung der Messung

Schalten Sie das Testsignal wieder aus.•

Nachhall RT60

Testsignal: Rosa Rauschen In den Pausen zwischen dem rosa Rauschen muss das aktuelle Schallspektrum unter die graue Pegelmarkierung absinken. Um eine arithmetische Mittelung der Messergebnisse zu ermöglichen, führen Sie mindestens drei Messzyklen durch. Mit der Anzahl der Messzyklen wird der Unsicherheitsfaktor kleiner.

Testsignal: Impuls

Drücken Sie die Pausetaste • messung unterbrochen. Bereiten Sie die nächste Impulssignal vor, z.B. Pistolen-• schuss. Drücken Sie die Starttaste • geführt; der XL2 wartet auf das nächste Impulsereignis. Feuern Sie einen Schuss ab.•

Die Nachhallzeit wird berechnet sobald das • aktuelle Schallspektrum wieder unter die grauen Pegelmarkierungen in den einzelnen Oktavbändern gefallen ist. Falls die Nachhallmessung erfolgreich durch-• geführt wurde erscheint in den einzelnen Oktavbändern die Bestätigungsanzeige.

, damit wird die Nachhall-

, die Messreihe wird weiter-

Messung beenden und Messwerte ablesen

Drücken Sie die Stopp-Taste • Falls ein getaktetes rosa Rauschen verwendet wurde, kann • das Testsignal abgeschaltet werden. Wählen Sie mit der Seitentaste • aus.

Die detaillierten RT60-Messresultate (x.xx Sekunden pro Oktavband) und der Unsicherheitsfaktor in % werden gleichzeitig angezeigt.

die Messergebnisseite

•

Nachhall RT60

Individuellen Messzykluswerte ablesen

Wählen Sie mit dem Drehrad • drücken die Enter-Taste Wählen Sie das individuellen Messzyklusergebnis aus.•

Die detaillierten RT60-Messresultate (x.xx Sekunden pro Oktavband) und der Korrelationsfaktor in % werden gleichzeitig angezeigt.

den Parameter CYC und

•

Fehleranzeigen

Sollten während der RT60-Messung Probleme auftauchen, dann zeigt der XL2 verschiedene Fehlermeldungen an. Solche ungültige Messungen werden bei der Mittelungsberechnung für die RT60 nicht berücksichtigt.

LOW LEVL•

D.h. „zu niedriger Testsignal-Pegel“; erhöhen Sie den Pegel des rosa Rauschens um sicherzustellen, dass er die obere Testmarkierung übertrifft oder wählen Sie ein RT60 Testsignal mit längerer Intervallzeit.

CORR<70%•

Unzuverlässige Messung, Korrelationsfaktor ist kleiner als 70%.

T>18S•

Die gemessene Nachhallzeit RT60 übersteigt die maximale Zeitlimit. Wiederholen Sie das Ranging und starten Sie nochmals die Messung.

 Die Nachhallzeit wurde erfolgreich ermittelt.

Polarität

Die Polaritätsfunktion misst die Polarität einzelner Lautsprecher, Lautsprecherboxen und elektrischer Signale. Hierzu wird das Polaritätstestsignal von der NTi Audio Test CD oder dem Minirator zur Verfügung gestellt. Die Polaritätsmessung sichert beste Klangqualität z.B. bei Stereo-Anwendungen.

Die Polarität eines Lautsprechers oder einer Lautsprecherbox kann sich mit der Frequenz ändern, wie z.B. mit einem Basslautsprecher, Mitteltöner und Hochtöner montiert in einer Lautsprecherbox. Deshalb bietet der XL2 eine zusätzliche Polaritätsmessung individueller Oktavbänder von 125 Hz - 8 kHz. Dies ermöglicht eine detaillierten Analyse der Polarität versus Frequenzband.

Die Polaritätsmessung ist eine vereinfach-• te Messung möglicher komplexer Phasenverschiebungen im Audiosignal, die durch Crossovers oder dem Lautsprecher selbst verursacht werden können. Die Polarität der einzelnen Lautsprecher in • einer Box können unterschiedlich sein. Die Polarität ist ein Resultat des Designs. Die Polaritätsmessung prüft die richtigen Ver-• drahtung gleicher Lautsprechersysteme.

Positive/Negativ-Ergebnis

Detailergebnis

Polarität

Auswahl des Eingangssignals

Wählen Sie das zu messende Eingangssignal aus.

Wählen Sie den Parameter • Signal Source. Drücken Sie die Enter-Taste •

und wählen

Voice Note

Mic

XLR Input

RCA Input

Polaritätsmessergebnis

XL2-Polaritätsergebnis bei einem

direkt angeschlossenen Minirator

Anzeige der Messergebnisse POSITIVE, NEGATIVE oder ??? (=nicht deﬁniert). Zusätzlich leuchtet die Limit-Taste grün bei POSITIVE oder rot bei NEGATIVE.

Pegel RMS

Das interne VoiceNote-Mikrofon wird für die Polaritätsmessung verwendet. Diese Einstellung schaltet den internen Lautsprecher aus.

Messen Sie die Polarität eines Lautsprechers mit dem M4260/M2210 Messmikrofon oder eines am XLR-Eingang angeschlossenen elektrischen Signals.

Messen Sie die Polarität eines am RCA-Eingang angeschlossenen elektrischen Signals.

Messwert des absoluten Eingangssignals in dBu, dBV oder Volt V.

Polarität

Symmetrieanzeige

Zeigt für Audiosignale > -34 dBu die Symmetrie zwischen Pin 2 und Pin 3 am XLR-Eingang an.

Das Eingangssignal ist symmetrisch.

Das Eingangssignal ist unsymmetrisch. (Pegel Pin 2 > Pin 3).

Das Eingangssignal ist unsymmetrisch. (Pegel Pin 2 < Pin 3).

Relative Pegelanzeige

Der graue Bereich zeigt den gemessenen, relativen Pegel des individuellen Oktavbandes an. Das Oktavband mit dem höchsten relativen Pegel beeinﬂusst das Polaritätsmessergebnis POSITIVE / NEGATIVE am Meisten.

Polaritätsanzeige

+ Polarität des einzelnen Oktavbandes ist positiv. Das

Polaritätsergebnis ist in der oberen Anzeigenhälfte, dem positiven Bereich.

- Polarität des einzelnen Oktavbandes ist negativ. Das Polaritätsergebnis ist in der unteren Anzeigenhälfte, dem negativen Bereich.

X-Achse

Sieben Oktavbänder mit Mittenfrequenzen von 125 Hz bis 8 kHz. SUB zeigt die Polarität von Subwoofern im Frequenzbereich < 100 Hz an.

Negativer Polaritätsbereich

Anzeigebereich für negative Polarität (-). Die schwarze Linie in der Mitte der relativen Pegelanzeige

zeigt die gemessene Polarität des Frequenzbandes an. Die gestrichelte Linie zeigt das untere Limit des negativen Anzeigebereiches an.

Keine Polaritätsanzeige (???)

Das Polaritätsergebniss dieses Frequenzbandes ist im Graubereich zwischen positiv und negativ, daher nicht genau deﬁniert. Die Positiv/Negativ-Seite kann ??? anzeigen.

Positiver Polaritätsbereich

Anzeigebereich für positive Polarität (+). Die schwarze Linie in der Mitte der relativen Pegelanzeige

zeigt die gemessene Polarität des Frequenzbandes an. Die strichlierte Linie zeigt das obere Limit des positiven Anzeigebereiches an.

Polarität

Polarität in der Anwendung

Die Polarität eines akustischen Signals kann mit dem internen VoiceNote-Mikrofon durchgeführt werden, somit wird kein M4260 oder M2210 benötigt. Um ein gutes akustisches Stereobild zu erzeugen muss die Polarität des linken und rechten Lautsprechers gleich sein.

Senden Sie das Polaritätsmesssignal vom Minirator an die • linke Lautsprecherbox, bei passiven Systemen z.B. über einen Verstärker. Die rechte Box muss ausgeschaltet sein. Das Messsignal muss gut hörbar sein. Stellen Sie den Pegel • hierzu am Minirator oder Verstärker ein. Schalten Sie den XL2 mit der Ein/Aus-Taste • Wählen Sie mit dem Drehrad den Parameter • Signal Sour- ce drücken die Enter-Taste somit wird das interne Mikrofon für die Polaritätsmessung verwendet. Messen Sie die Polarität der linken Lautsprecherbox und • speichern den Screenshot im Speichermenü Senden Sie das Polaritätsmesssignal vom Minirator an die • rechte Lautsprecherbox und schalten die linke Box ab. Messen Sie die Polarität der rechten Lautsprecherbox.• Vergleichen Sie beide Messergebnisse.•

und wählen Voice Note Mic,

 Die Polarität wurde erfolgreich gemessen.

ein.

Das Messergebnis im Beispiel zeigt

Subwoofer: Niedrige Energie, kein Sub• Woofer: Positiv• Mitteltöner: Negativ• Hochtöner: Positiv (mit kleinem Pegel) •

Der grösste Anteil der Messsignalenergie ist im Frequenzbereich des Mitteltöners, somit wird als gesamte Polarität der Lautsprecherbox NE- GATIVE angegeben.

Laufzeit (Delay)

Die optimale Einstellung der akustischen Verzögerungszeit zwischen verschiedenen Lautsprechern - z.B. in Kirchen oder Vortragssälen - ist notwendig, damit die Zuhörer den Eindruck gewinnt, dass der Ton aus der Richtung des Vortragenden kommt und nicht etwa von den seitlichen Wandlautsprechern.

Laufzeit

Der XL2 misst die Laufzeit des akustischen Lautsprechersignals (mit dem eingebauten Mikrofon) im Vergleich zu einem elektrischen Referenzsignal, das vorab am RCA- oder XLREingang angeschlossen wird. Die einzustellende Verzögerung zwischen Lautsprechern zeigt der XL2 direkt an. Als Testsignal dient ein schnelles Sweep-Testsignal, das mit der NTi Audio Test CD oder dem Minirator MR-PRO, MR2 verfügbar ist.

Laufzeit

Signalquelle

Wählen Sie die Signalquelle für die Laufzeitmessung.

CD Player Verwenden Sie die beigelegte NTi Audio

Test CD; diese Einstellung impliziert, dass die Delaymessung ohne angeschlossenes Synchronisationssignal für 100 Sekunden durchgeführt werden kann, dann muss der XL2 wieder zum Messsignal synchronisiert werden.

Minirator Aufgrund der bekannten hohen Genauigkeit

des Minirator MR-PRO oder MR2 muss der XL2 nur alle 300 Sekunden zum Messsignal synchronisiert werden (= 5 Minuten). Somit bleibt mehr Zeit für die kabellose Laufzeitmessung.

Aktuelle Laufzeit

Aktuelle gemessene Laufzeit des akustischen Signals in Bezug auf das elektrische Referenzsignal.

Referenz-Laufzeit

Individuelle gespeicherte Laufzeit von z.B. Lautsprecher A, wie im Kapitel „Laufzeit in der Anwendung“ beschrieben.

Berechneter Abstand

Abstand zum Lautsprecher in Meter oder Fuss basierend auf die einzustellende aktuelle Temperatur in °C oder °F.

Synchronisationsanzeige

Die automatische Synchronisation ermöglicht Laufzeitmessungen ohne angeschlossenes Referenzsignal. Diese Messzeit ist 100 Sekunden bei der Verwendung der NTi Audio Test CD oder 300 Sekunden mit einem Minirator MR-PRO oder MR2. Der Bargraph zeigt kontinuierlich die verbleibende Zeit bis zur nächsten Synchronisation an.

Berechneter Laufzeitunterschied: Store - Actual

Der XL2 berechnet den Laufzeitunterschied zwischen einer abgespeicherten Referenzlaufzeit von Lautsprecher A und der aktuellen Laufzeit zu Lautsprecher B an. Die Details hierzu werden auf der nächsten Seite gezeigt. Dieser Laufzeitunterschied zusammen mit ca. 5 ms Reserve kann direkt zur Einstellung von Delay-Lines verwendet werden.

Interner Lautsprecher

Um Messfehler zu verhindern ist der interne Lautsprecher bei der Laufzeitmessung ausgeschalten. Der Kopfhörerausgang ist aktiv.

Laufzeit

Laufzeitmessung in der Anwendung

Bei der Laufzeitmessung wird der zeitliche Unterschied zwischen dem elektrischen Referenzsignal und dem vom VoiceNote-Mikrofon aufgenommenen akustischen Signal ermittelt. In diesem Beispiel messen wir die benötigte Verzögerung des Lautsprechers B im Vergleich zum Lautsprecher A im Auditorium.

speaker A

front left

lecturer

speaker B

sub left

measure-

ment position

speaker

front right

speaker

sub right

Messvorbereitungen

Starten Sie das Delay-Messsignal. Das Delay-Signal kann • entweder von der NTi Audio Test CD oder dem Minirator stammen. Verbinden Sie das Delay-Messsignal elektrisch an den RCA- • oder XLR-Eingang des XL2. Das Signal kann z.B. von einem Mischpult eingeschleift werden. Wählen Sie in der oberen XL2-Menüzeile den verwendeten • Eingang aus (XLR oder RCA). Zur genauen Messabstand-Anzeige in Meter oder Fuss stel-• len Sie die aktuelle Temperatur ein.

Laufzeit

Warten Sie einige Sekunden, bis sich die Balkenanzeige • vollständig gefüllt hat (d.h. bis sich das Gerät auf das elektrische Referenzsignal synchronisiert hat).

Entfernen Sie das Kabel vom XL2. Nun können Sie sich zur • Laufzeitmessung frei im Auditorium bewegen. Diese Messzeit ist 100 Sekunden bei der Verwendung der NTi Audio Test CD oder 300 Sekunden mit einem Minirator MR-PRO oder MR2. Der Bargraph zeigt kontinuierlich die verbleibende Zeit bis zur nächsten Synchronisation an.

Laufzeit des Referenzlautsprechers A

Schalten Sie nur den Lautsprecher A ein. Lautsprecher B • muss ausgeschalten sein. Messen Sie von der angezeigten Position die akustische • Laufzeit zum Lautsprecher A. Diese Position ist am nächsten zum Lautsprecher B somit die gefährlichste Position im Auditorium für eine falsche Richtungscharakteristik.

 Der XL2 misst die akustische Laufzeit vom Messpunkt zum

Lautsprecher A in Millisekunden.

Laufzeit

Referenzwert speichern

Wählen Sie mit dem Drehrad den Parameter • 0.0 ms unter Act. Delay und drücken die Enter-Taste

 Die Laufzeit zum Lautsprecher A wird als Referenz abge-

speichert. Damit kann der XL2 den Laufzeitunterschied zwischen Lautsprecher A und B später anzeigen.

Stoppen Sie das Laufzeitmesssignal zum Lautsprecher A.•

Laufzeit des Lautsprechers B

Schalten Sie nur den Lautsprecher B ein. Lautsprecher A • muss ausgeschalten sein. Messen Sie von der angezeigten Position die akustische • Laufzeit zum Lautsprecher B.

 Der XL2 misst die akustische Laufzeit vom Messpunkt zum

Lautsprecher B in Millisekunden.

Laufzeit

Automatische Differenzberechnung

Der Laufzeitunterschied zwischen Lautsprecher A und B • wird automatisch berechnet und unter der aktuellen Laufzeit zum Lautsprecher B angezeigt.

 Sie haben die Laufzeitmessung erfolgreich abgeschlossen.

Halten Sie den XL2 nicht zu nahe an schallharte Flächen wie z.B. eine Wand oder den Boden, da dadurch Reﬂektionen auftreten, welche die Messgenauigkeit beeinträchtigen können.

Abstand in Meter oder Fuss

Die Berechnung der Entfernung zum Lautsprecher basiert auf einer Schallgeschwindigkeit von 330 m/s und einer Temperatur von 0°C / 32°F. Geben Sie die aktuelle Umgebungstemperatur ein, damit die Entfernungsangabe exakt stimmt.

Interpretation des Messergebnisses

Das Messresultat zeigt die Anzahl der Milli-• sekunden an, um die das akustische Signal vom Lautsprecher A später an der Messposition ankommt als das akustische Signal vom Lautsprecher B. Das Audiosignal zum Lautsprecher B muss daher um mindestens diesen Laufzeitunterschied verzögert werden. Um eine gute Richtungswirkung für den Zu-• hörer am Messpunkt zu erhalten, empfehlen wir das Audiosignal zum Lautsprecher B um zusätzliche 5 ms zu verzögern, d.h. die Gesamtverzögerung des Audiosignal zum Lautsprecher B ist (5 ms + gemessener Laufzeitunterschied). Damit kommt an der Messposition zuerst der Schall von vorne an und erst 5 ms später der Schall vom Lautsprecher B, somit wird eine gute Richtungswirkung erzielt.

Laufzeit

STI-PA

Sprachverständlichkeit STI-PA (optional)

Die optionale STI-PA Messfunktion ermittelt den Sprachverständlichkeitsindex STI am Messpunkt in 15 Sekunden. Neben dem Einzelmessresultat STI (oder CIS) zeigt ein zweite Seite die individuellen Modulationsindizes und Bandpegel an. Der STI-PA Analysator misst die Sprachverständlichkeit entsprechend dem aktuellen 2003 IEC 60268-16 Standard.

Die STI-PA Messfunktion ist optional für den XL2 Audio- und Akustik-Analysator. Für Kauﬁnformationen kontaktieren Sie bitte Ihren nächsten NTi Audio Partner.

STI-PA Signalquelle

NTi Audio TalkBox

Minirator MR-PRO

CD Player Alternativ kann die beigelegte NTi Audio CD “STI-

Die NTi Audio TalkBox simuliert einen menschlichen Sprecher. Dies ermöglicht die Sprachverständlichkeitsmessung eines kompletten Systems, inklusive Mikrofon (Richtcharakteristik, Raumakustik, ... ).

Platzieren Sie die NTi Audio TalkBox an der ty-• pischen Sprecherposition vor dem Mikrofon, damit der Abstand zum Mikrofon gleich dem Abstand Mikrofon - Sprechermund in der Praxis ist. Wählen Sie das STI-PA-Messsignal 1.• Wählen Sie mit dem Schalter „Output“ den • Lautsprecher als Signalausgang aus; das STIPA-Messsignal ist hörbar.

Der Minirator MR-PRO dient als elektrische STIPA-Signalquelle für Durchsagesysteme mit automatischen Nachrichten z.B. von einer Festplatte, d.h. Systemen ohne Einsprechmikrofone.

PA V1.1” mit einem professionellen CD-Spieler verwendet werden; weitere Details hierzu ﬁnden Sie im Kapitel „Hinweise zur STI-PA Messung”.

STI-PA

STI-PA Messergebnis

STI-PA Detailresultat

1211109

STI-PA

Messstatusanzeige

STI-PA Messergebnis

Sprachverständlichkeitsindex in STI (Speech Transmission Index) oder CIS (Common Intelligibility Scale), wobei CIS wie folgt berechnet wird: CIS = 1 + log (STI).

Schallpegel L

Aeq

Über die STI-PA-Messdauer von 15 Sekunden ermittelter Durchschnittsschallpegel.

Schallpegel L

Aktueller Schallpegelwert mit A-Gewichtung und Slow (Langsamer) Zeitgewichtung nach Standard IEC 60268-16.

Bargraphanzeige des STI-PA Messergebnisses

Der Bargraph skaliert das STI-PA Messergebnis in

Bad (= schlecht) 0.00 - 0.30 STI• Poor (= nicht ausreichend) 0.30 - 0.45 STI• Fair (= befriedigend) 0.45 - 0.60 STI• Good (= gut) 0.60 - 0.75 STI• Exlnt (= exzellent) 0.75 - 1.00 STI•

Anzeige der Messzeit

Eine STI-PA-Messung dauert 15 Sekunden. In dieser Anzeige kann der Fortschritt der Messung beobachtet werden.

Phantomspeisung für Messmikrofon

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

ein.

 Der XL2 liest das elektronische Datenblatt des ange-

schlossenen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Auswahl der Messergebnisseite

Wählen Sie zwischen den Messergebnisseiten:

STI-PA Messergebnis

STI-PA Detailresultat, zeigt die detaillierten Ergebnisse der einzelnen Oktavbänder mit den Modulationsindizes und Schallpegeln an.

Mit der Seiten-Taste Seiten umschalten.

können Sie direkt zwischen den

STI-PA

STI-PA Oktavbänder

Einzelne Oktavbänder von 125 Hz - 8 kHz.

Schallpegel L

Zeitlich gemittelter Schallpegel L

des individuellen Oktav-

bandes.

STI-PA Modulationsindex MF1, MF2

Ausschlaggebend für eine gute Sprachverständlichkeit ist wie gut Modulationen des gesendeten Sprachsignals erhalten bleiben. Die STI-PA Methode basiert auf der Messung der Modulations-Transfer-Funktion MTF. Die einzelnen MTFResultate der Oktavbänder geben an, wie gut die Modulationen in verschiedenen Frequenzbändern erhalten blieben. In jedes Oktavband werden zwei Modulationsfrequenzen getestet (MF1 und MF2).

Fehlererkennung

Die STI-PA-Messung überprüft automatisch die Plausibilität der erhaltenen Einzelresultate; somit können mögliche ungültige Messungen erkannt werden. Konkret veriﬁziert der XL2 die folgende Parameter:

Ungültige Modulationsindizes (MF1 oder MF2 > 1.3)• Nicht konstante Bedingungen während der Messung•

Beide Parameter werden vor allem durch impulsiven Umgebungslärm negativ beeinﬂusst, das im Extremfall zu ungültigen Messresultaten führt.

Sobald ein Problem während der STI-PA Messung eintritt, beginnt das Resultat abwechselnd mit den Fragezeichen „?.??”zu blinken.

Weiters werden Oktavbänder mit Messproblemen mit einem Fragezeichen „?”markiert. Derartige Probleme können z.B. folgende Ursachen haben:

Fehlendes Testsignal oder zu kleiner Pegel• Impulsiver Hintergrundlärm•

Falls die Fehlererkennung Probleme anzeigt, sollte die Messung wiederholt und mit den vorangegangenen Ergebnissen verglichen werden.

STI-PA

STI-PA Messung in der Anwendung

Testvorbereitungen

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung für das Messmikrofon automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

 Der XL2 liest das elektronische Datenblatt des angeschlos-

senen Messmikrofons. Die 48 V Phantomspannungsanzeige in der oberen Menüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Positionieren Sie den XL2 am Messort z.B. montiert auf ei-• nem Mikrofonständer. Wählen Sie in der Messfunktion • STI-PA mit der Seitentaste

die Seite mit dem STI-PA Messergebnis aus. Bereiten Sie die Messumgebung vor, z.B. reduzieren Sie • den Umgebungslärm auf ein mögliches Minimum.

ein.

Vorkehrungen für die STI-PA-Messung:

Stellen Sie sicher, dass während der 15 • Sekunden Messzeit keine impulshaltigen Störgeräusche auftreten, da diese die Messgenauigkeit beeinträchtigen. Um Messfehler zu vermeiden sollte der ge-• messen Schalldruckpegel L gnals mindestens 60 dB betragen. Für die STI-PA-Messung stellen Sie die Be-• schallungsanlage auf Notfallbedingungen ein, d.h. aktivieren alle vorgesehenen Komponenten und wählen den vorgeschriebenen Pegel. Während der Messung können auch kürzes-• te Störgeräusche, wie Sprechen, das STI-PA Testresultat beeinﬂussen.

des STI-PA Si-

STI-PA

Umgebungslärm messen

Prüfen Sie den aktuellen Umgebungslärm L• so klein wie möglich sein.

. Dieser soll

STI-PA-Messsignal einschalten

Schalten Sie das STI-PA-Messsignal z.B. an der TalkBox oder • dem Minirator MR-PRO an. Stellen Sie den Schallpegel des Durchsagesystems ein, so-• dass der gleiche Pegel wie in typischen Notfallsituationen verwendet wird, z.B. LAS = 85 dB.

STI-PA

STI-PA-Messung starten

Drücken Sie die Starttaste •

 Die Messstatusanzeige unter dem Bargraph schaltet auf

RUNNING. Die Tendenz des voraussichtlichen Messergebnisses wird am Bargraph angezeigt. Der Bargraph ist mit Bad (=schlecht), Poor (= nicht ausreichend), Fair (=befrie- digend), Good (=gut) und Exlnt (=exzellent) markiert.

STI-PA-Messung beenden

Nach 15 Sekunden endet die STI-PA-Messung automatisch. Die Messstatusanzeige unter dem Bargraph zeigt FINISHED an. Das Resultat der Sprachverständlichkeitsmessung wird angezeigt.

Schalten Sie das STI-PA-Messsignal an Ihrer Signalquelle • aus.

Auf der Seite mit dem STI-PA Detailresultat können Sie die detaillierten Ergebnisse der einzelnen Oktavbänder prüfen.

STI-PA

Messergebnisse speichern

Nun können Sie die ermittelten Messergebnisse speichern.

Wählen Sie mit dem Drehrad • drücken die Enter-Taste

das Speichermenü und

Das Speichermenü wird geöffnet.

Zum Speichern des Messberichtes als ASCII-Datei wählen • Sie den Parameter Save Test oder alternativ zum Speichern der XL2 Anzeige den Parameter Screenshot.

Der XL2 speichert das STI-PA Messergebnis und die individuellen Detailmesswerte gleichzeitig.

 Sie haben die STI-PA Messung erfolgreich beendet.

STI-PA Nachbewertung

Die Messung der Sprachverständlichkeit bei realem Umgebungslärm ist oft nicht möglich, z.B. in öffentlichen Bahnhöfen kann keine Messung während des grössten Lärmpegels (morgens oder abends) durchgeführt werden. Praktisch wird hier die STI-PA Messung z.B. in der Nacht durchgeführt, dann werden so wenig Menschen wie möglich durch eine Messung gestört und möglicher, impulshaltiger Umgebungslärm wird ebenfalls reduziert.

Für solche Spezialanwendungen kann die STI-PA Messung während ruhigen Bedingungen (z.B. beim Bahnhof in der Nacht) durchgeführt werden und später am Computer mit dem aktuell gemessenen Lärmspektrum (z.B. während des Tages) der Spitzenzeiten nachgewertet werden. Somit wird die zu erwartende Sprachverständlichkeit am Tage berechnet.

Das Microsoft-Excel-Programm „NTi_Audio_STI-PA_PostProcessing.xlt” verbindet „geräuscharm” aufgenommene STI-PA-Messresultate mit dem ungewichteten Umgebungslärmspektrum (Leq) und berechnet den zu erwartenden STI-Wert. Sie können die Nachbewertungssoftware „NTi_Audio_STI-PA_PostProcessing.xlt” von der Webseite www.nti-audio.com/XL2 herunterladen. Beim Öffnen sind alle Makros zu aktivieren.

STI-PA

Hinweise zur STI-PA Messung

Jeglicher Hintergrundlärm darf sich während der Messung • nicht ändern. Prüfen Sie vor einer Messung die Umgebungsbedingungen, • z.B. in dem Sie eine STI-PA Messung ohne Testsignal durchführen. Das angezeigte Resultat sollte < 0.20 STI sein. Während der Messung sollten keine impulsiven Hinter-• grundgeräusche auftreten. Falls dies dennoch passiert (z.B. Sprache, Gelächter, Sirenen etc.), kann dies zu erheblichen Messfehler führen (meistens resultiert dann ein höheres Ergebnis als bei einer ungestörten Messung). Falls impulshaltiger Lärm nicht vermieden werden kann, • verschieben Sie die Messung auf eine Randzeit, z.B. in die Nacht. Das STI-PA Testresultat kann mit dem Nachbewertungsprogramm „NTi_Audio_STI-PA_PostProcessing.xlt“ den Umgebungslärm des Tages miteinberechnen. Verwendeten Sie nur professionelle CD Spieler. Die „Shock-• Protection“ muss abgeschaltet werden und die 44.1 kHz Abtastrate darf nur geringe Schwankungen (+/- 200 ppm) aufweisen. Die Abtastrate des CD-Spielers kann wie folgt mit einem 1 kHz Testsignal überprüft werden:

Geben Sie die NTi Audio Test CD in den CD-Spieler und • wählen Testsignal 1, das 1 kHz Messsignal. Verbinden Sie den XL2 direkt an den Audioausgang des • CD-Spielers und messen die Signalfrequenz in der RMS/ THD-Funktion. Die angezeigte Frequenz soll im Bereich von 0.9998 kHz bis 1.0002 kHz liegen.

STI-PA Testsignale anderer Hersteller klingen zwar ähnlich, • sind jedoch nicht kompatibel mit dem XL2. Verwenden Sie nur das original NTi Audio STI-PA-Signal von der STI-PA Test CD, Minirator MR-PRO oder der TalkBox. Führen Sie die STI-PA Messungen von Alarmsystemen nur • bei aktuellen Notfallbedingungen aus (d.h. komplettes Notfallsystem ist aktiviert und der vorgegebene Schalldruckpegel wird angewendet). In Umgebungen mit schwankenden Bedingungen, wie z.B. • in öffentlichen Gebäuden, in denen sich viele oder wenige Leute aufhalten, soll das schlechteste STI-PA Messresultat als Referenz dienen. Typische Messpositionen sind bei sitzendem Publikum 1 - •

1.2 m, bei stehendem Publikum 1.5 - 1.8 m über dem Boden. Im akustischen Feld der Messung aufhaltende Personen be-• einﬂussen die Messung, daher sollten sich alle Personen ausserhalb des akustischen Feldes sein und z.B. das Messmikrofon auf einen Mikrofonständer montiert und mit einem Verlängerungskabel an den XL2 angeschlossen werden. Niedere STI-PA Messwerte können wie folgt verursacht • werden:

Starker Nachhall, Echos oder Reﬂektionen• Schlechte Lautsprecherdirektivität oder Schallverteilung• Die Einstellung der Lautsprecherleistung ist nicht o.k. • (z.B. schlechter Signal-Rausch-Abstand)

6. Audio Analysator

Der XL2 Audio- und Akustik-Analysator bietet neben den umfangreichen Schallpegel- und akustischen Messfunktionen die hochqualitativen Audiomessfunktionen RMS/THD und Oszilloskop.

Audio Analysator

Filter

Die folgenden Filter sind wählbar:

ZWeighting

Z-Frequenzgewichtung, ﬂacher Frequenzgang (keine Gewichtung) von 20 Hz bis 22 kHz. Standardeinstellung.

RMS / THD

Der XL2 Audio- und Akustik-Analysator misst gleichzeitig die Parameter Pegel RMS, THD+N und Frequenz.

AWeighting

CWeighting

HP 400Hz Hochpass 400 Hz gemäss DIN 45045 mit

HP 19k Hochpass 19 kHz zur Messung eines

22.4 - 22.4k Bandpass-Filter 22.4 Hz bis 22.4 kHz nach

A-Frequenzgewichtung, für die Messung des Hintergrundrauschens nach IEC 61672, z.B. im Rundfunkbereich.

C-Frequenzgewichtung, für die Messung des Hintergrundrauschens bei hohen Pegeln nach IEC 61672.

-120 dB/Dekade; entfernt Netzspannungseinﬂüsse (50/60 Hz) vom Messsignal.

20 kHz Pilottons bei Durchsagesystemen ohne das die anwesenden Personen gestört werden, z.B. in einem Hotel.

IEC 468-4.

Audio Analysator

Pegel RMS

Messwert des absoluten Eingangssignals in dBu, dBV, Volt V oder dBSPL.

THD+N

Das Resultat der Verzerrungsmessung wird in dB, linear oder % angezeigt. Die Messbandbreite ist 10 Hz - 20 kHz.

Frequenz in Hz

Der XL2 erkennt die Frequenz des Messsignals automatisch; dies sogar bei stark verzerrten Signalen.

PreNotch Signal

Der XL2 verbindet das Eingangssignal an den internen Lautsprecher und den Kopfhörerausgang. Somit kann das Messsignal angehört werden.

Drücken Sie kurz die Lautsprechertaste• und halten diese gedrückt.

 Das Fenster „Volume“ wird angezeigt.

Symmetrieanzeige

Zeigt für Audiosignale > -34 dBu die Symmetrie zwischen Pin 2 und Pin 3 am XLR-Eingang an.

Das Eingangssignal ist symmetrisch.

Das Eingangssignal ist unsymmetrisch. (Pegel Pin 2 > Pin 3).

Das Eingangssignal ist unsymmetrisch. (Pegel Pin 2 < Pin 3).

Audio Analysator

Oszilloskop

PostNotch Signal

Die Energie der Hauptfrequenz wird mit einem Schmallbandﬁlter ausgeﬁltert, dass somit nur noch der Verzerrungsanteil hörbar ist.

Drücken Sie kurz die Lautsprechertaste• und halten diese gedrückt. Drücken Sie die Enter-Taste •

 Das Schmalbandﬁlter wird aktiviert. Die

maximale Verstärkung ist 0 dB.

Zum Beispiel mit einem 100 Hz Sinussignal am XL2-Eingang wird der 100 Hz Anteil für den internen Lautsprecher und Kopfhörerausgang ausgeﬁltert, somit sind die Verzerrungen des kompletten Audiobereichs im Detail hörbar.

Das Oszilloskop visualisiert die Wellenform des elektrischen Eingangssignals. Es synchronisiert sich automatisch auf die Grundfrequenz. Die Skalierung der X-Achse (Zeit) und Y-Achse (Pegel) erfolgt automatisch.

Dadurch werden Sie auch ein Rauschen vom Lautsprecher hören falls kein Messsignal am XL2 angeschlossen ist.

Die Skalierung am Oszilloskop ist ﬁxiert.

Kalibrierung

7. Kalibrierung

Der XL2 Audio- und Akustik-Analysator entspricht den genannten technischen Speziﬁkationen im Kapitel „Technische Daten”.

Kalibrierung des Messgerätes

Zur Sicherstellung, dass Ihr Messgerät alle Messungen genau durchführt wird eine jährliche Kalibrierung des XL2 und des verwendeten Messmikrofons empfohlen. Bei der Kalibrierung werden die kompletten Speziﬁkationen überprüft, Unterschiede zur letzten Kalibrierung aufgezeigt und der komplette Frequenzgang des Mikrofons veriﬁziert. Zur Kalibrierung Ihrer Messgeräte können Sie einfach dem Serviceangebot auf der Webseite www.nti-audio.com/service folgen.

Kalibrierung der Mikrofonsensitivität

Die Messmikrofone M4260 (Klasse 2) und M2210 (Klasse 1 Frequenzgang) beinhalten ein elektronisches Datenblatt. Somit erkennt der XL2 mit der Sensordetektion die Sensitivität und Kalibrierdaten des angeschlossenen Mikrofons automatisch. Das elektronische Datenblatt wird im Menü Ca- librte angezeigt.

3 4

Phantomspeisung für Messmikrofon

Der XL2 liest das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210 und schaltet die 48 V Phantomspannung automatisch ein.

Schliessen Sie das Messmikrofon an den XL2 an.• Schalten Sie den XL2 mit der Ein-/Austaste •

ein.

 Die 48 V Phantomspannungsanzeige in der oberen Me-

nüleiste wechselt auf ASD. Der XL2 ist bereit für akustische Messungen.

Originale Sensitivität des Messmikrofons

Sensitivität in mV/Pa. Bei der Verwendung des M4260 oder M2210 Messmikrofons liest der XL2 automatisch das elektronische Datenblatt und zeigt die Sensitivität an.

Kundenkalibrierung

Sensitivitätseinstellung mittels Kalibrator.

Schallpegel des Kalibrators

Pegeleinstellung des verwendeten Kalibrators.

Elektronisches Datenblatt des Messmikrofons

Anzeige der Daten des elektronischen Datenblatts.

Kundenkalibrierung - Manuelle Sensitivitätseinstellung

Falls kein Kalibrator verfügbar ist können Sie die Sensitivität eines anderen Messmikrofons manuell einstellen:

Wählen Sie den Parameter • Mic Sensitivity. Drücken Sie die Enter-Taste • Drehrad

die Sensitivität in 0.1 mV/Pa Schritten ändern.

. Nun können Sie mit dem

Der Einstellungsbereich ist von 100 µV/Pa - 9.99 V/Pa. Drücken Sie die Enter-Taste •

Kalibrierung

Kundenkalibrierung - mit Kalibrator

Sensitivitätseinstellung der NTi Audio Messmikrofone M4260, M2210 oder anderen Messmikrofonen mit einem Kalibrator:

Wählen Sie mit dem Drehrad • den Parameter Calibration

Level

und drücken die Enter-Taste Wählen Sie den Kalibrierpegel laut des verwendeten Kalib-• rators. Stecken Sie den Kalibrator auf das Mikrofon und schalten • den Kalibrator ein. Wählen Sie mit dem Drehrad • User Calibration

und drücken die Enter-Taste

den Parameter RUN neben

Das Fenster • Calibration: Calibration running ... erscheint und wechselt nach der erfolgreich durchgeführten Kalibrierung auf Calibration: Successfully ﬁnished!. Für die NTi Audio Mikrofone M4260 und M2210: Der XL2 • schreibt die ermittelte Sensitivität zusätzlich auf das elektronische Datenblatt des angeschlossenen Messmikrofons M4260 oder M2210. Somit wird für zukünftige Messungen automatisch die ermittelte Sensitivität verwendet.

Proﬁle

8. Proﬁle

Proﬁle sind gespeicherte Vorlagen mit den individuellen Messgeräteeinstellungen. Nach dem Start des XL2 können Sie Ihr gewünschtes Anwenderproﬁl direkt auswählen; somit können Sie alle Messungen mit den gleichen Messgeräteeinstellungen durchführen.

Ein einzigartiger Vorteil des XL2 ist die ﬂexible Bedienoberﬂäche: Über die frei deﬁnierbaren Konﬁgurationen können Analyse-Einstellungen im Vorhinein festgelegt oder auch Teilfunktionen des XL2 ausgeblendet werden. Fehlbedienungen werden damit sicher ausgeschlossen, selbst Laien können die über ein solches Proﬁl vorbereiteten Messungen perfekt durchführen. Für Schallpegelmessungen nach DIN 15905-5 oder SLV 2007 sind passende Konﬁgurationen bereits vordeﬁniert - damit startet die Messung immer mit den normgerechten Einstellungen.

Proﬁle - In der Anwendung

Aktivieren der Start-Proﬁlauswahl

Wählen Sie im System-Menü den Parameter • Show proﬁle

list

Drücken Sie die Enter-Taster •

 Die Proﬁlauswahlliste wird beim nächsten Einschalten des

XL2 angezeigt.

um Ye s einzustellen.

Proﬁle

Auswahl der Messfunktion

Starten Sie den XL2 Analysator im • Full mode. Wählen Sie eine typische verwendete Messfunktion und • stellen die Messparameter wie benötigt ein. Zum Beispiel eine Schallpegelmessung mit • LAF, L

für 10 Sekunden:

AFmax

Aeq

Speichern von MyFirstProﬁle

Wählen Sie den Parameter • Proﬁle im Hauptmenü und drü- cken die Enter-Taster .

und

 Das Proﬁle-Menü wird geöffnet.

Proﬁle

Wählen Sie • Manage und drücken die Enter-Taster .

 Das Manage Proﬁle-Menü wird geöffnet.

Jedes gespeicherte Proﬁle beinhaltet alle Parameter-Einstellungen aller Messfunktionen. Nur die folgenden Daten werden nicht gespeichert:

Kalibrier-Einstellungen• System-Einstellungen• Temperatureinheit• Phantom-Spannung ein/aus•

Wählen Sie den Parameter • Save Proﬁle und drücken die Enter-Taster

 Das Save Proﬁle-Menü wird geöffnet.

Wählen Sie den Parameter • Rename und drücken die Enter- Taster Legen Sie einen individuellen Proﬁlnamen an. wie z.B. • My- FirstProﬁle. Die maximale Namenslänge ist 20 Zeichen.

Proﬁle

Start-Proﬁlauswahl

Wählen Sie den Parameter • Conﬁgure available screens und drücken die Enter-Taster

Wählen Sie zusätzlich verfügbare Messfunktionen und indi-• viduelle Seiten für Ihr Proﬁl (z.B. RTA Drücken Sie die ESC-Taste • Um den Append-Modus im Speichermenü • haben wählen Sie Append mode available: yes. Wählen Sie • Save und drücken die Enter-Taster

verfügbar zu

 MyFirstProﬁle wird im internen XL2-Speicher abgelegt.

Schalten Sie den XL2 Audio- und Akustik-Analysator ein.•

 Die Proﬁlauswahlliste wird angezeigt.

Wählen Sie das Proﬁl • MyFirstProﬁle und drücken die Enter- Taste

 Der XL2 startet im voreingestellten Proﬁl für die Schallpe-

gelmessung.

Proﬁle

Proﬁlauswahl während des Betriebs

Wählen Sie • Proﬁle im Hauptmenü und drücken die Enter- Taste .

 Das Proﬁle-Menü wird geöffnet.

Wählen Sie den Parameter • Select und laden das gewünsch- te Proﬁl.

Messung mit Proﬁl durchführen

Der Proﬁlname wird bei der Auswahl der Messfunktion angezeigt. Das Hauptmenü bietet neben den gewünschten Messfunktionen noch das Kalibrier- und Proﬁlmenü.

Drücken Sie die Start-Taste •

Warten Sie 10 Sekunden bis die Messung endet.• Der Proﬁl-Modus kann über • EXIT Proﬁle im Proﬁl-Menü wieder verlassen werden. Alternativ wählen Sie den Full mode beim nächsten Einschalten.

100

NTI Audio XL2 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
