NTi MR2, MR-PRO User Manual

ANLEITUNG

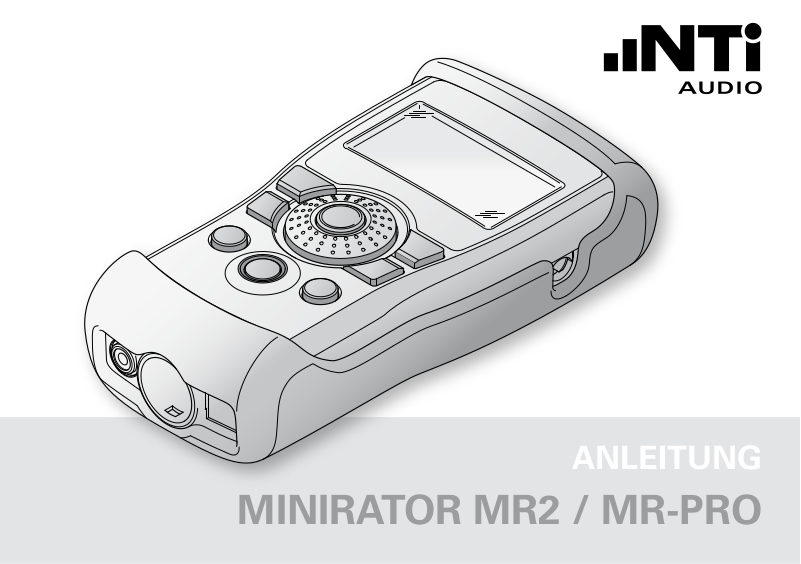

MINIRATOR MR2 / MR-PRO

Kontaktinformationen

Zentrale [phone] [e-mail]
Amerika [phone] [e-mail]
China [phone] [e-mail]
Deutschland [phone] [e-mail]
Grossbritanien [phone] [e-mail]
Japan [phone] [e-mail]
Südkorea [phone] [e-mail]
Tschechien [phone] [e-mail]

www.nti-audio.com

NTi Audio AG
Im alten Riet 102, 9494 Schaan
Liechtenstein, Europa

ist ein ISO 9001:2015 zertifiziertes Unternehmen.

© NTi Audio AG
Alle Rechte vorbehalten. Änderungen vorbehalten
Firmware MR2 2.16, MR-PRO 2.16
Version Apr 2021

® Minirator und Minilyzer sind registrierte Warenzeichen von NTi Audio.
™ XL2, Exel, Acoustilyzer, MiniSPL and MiniLINK sind Warenzeichen von NTi Audio. Made in

Switzerland

Inhalt

1. Grundlagen des Minirators ...........................................4

Einführung .....................................................................4

Lieferumfang ..................................................................4

Hinweise ........................................................................5

Zubehör ..........................................................................6

2. Geräteübersicht ..............................................................7

Anschlüsse.....................................................................7

Tasten und Bedienelemente ..........................................8

Bildschirmanzeige ..........................................................9

Spannungsversorgung ................................................. 11

Eigenschaften der Ausgänge ....................................... 12

3. Inbetriebnahme .............................................................14

Batterien einlegen ........................................................14

Stossschutz montieren (MR-PRO) ...............................15

Halteschlaufe befestigen .............................................16

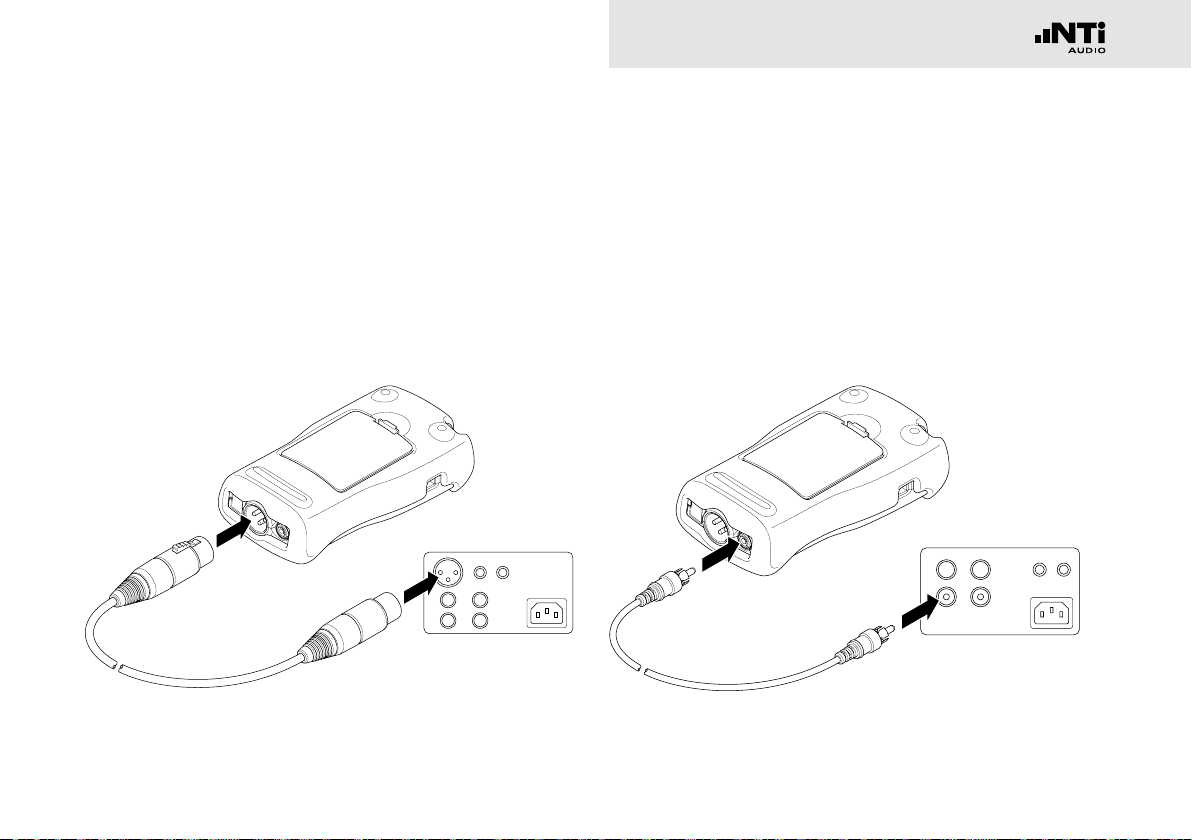

Minirator anschliessen ................................................. 17

4. Bedienung .....................................................................18

Ein- und Ausschalten des Minirators............................ 18

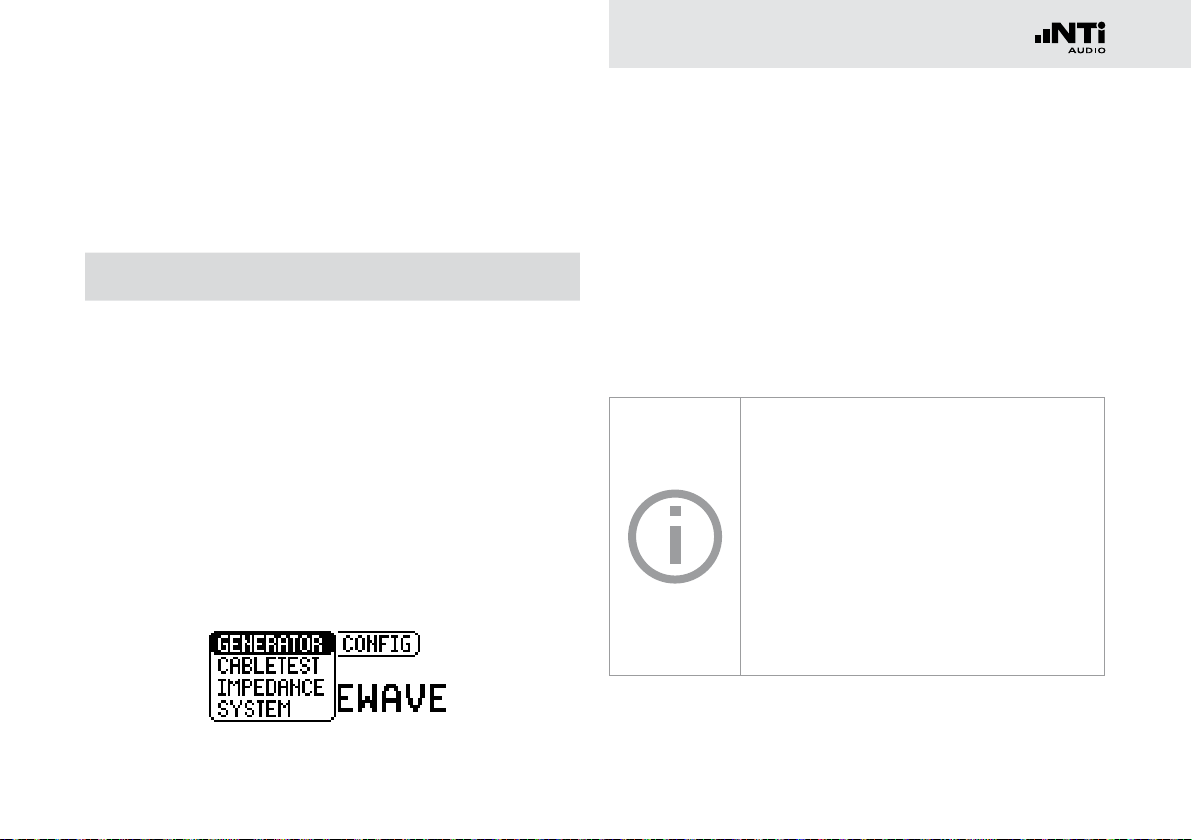

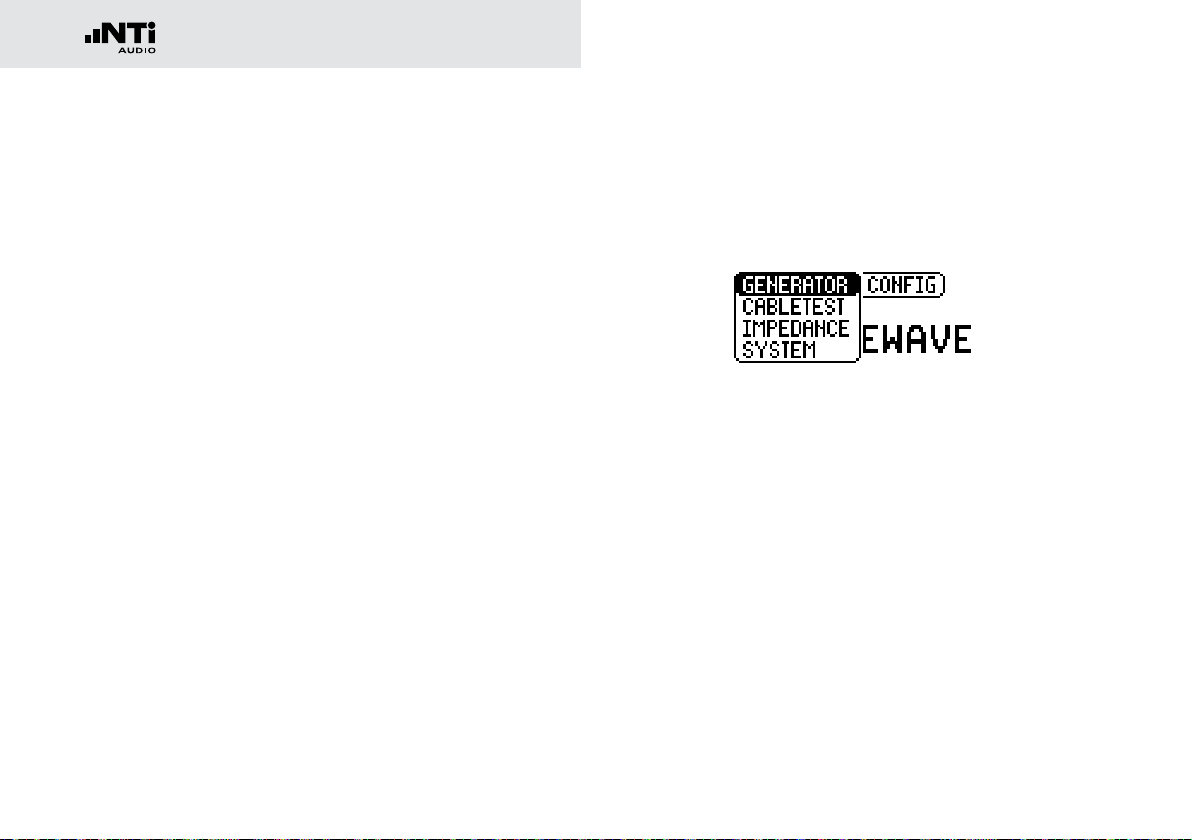

Navigieren in der Menüleiste .......................................18

Auswählen eines Testsignals ....................................... 19

Einstellen von Parametern ...........................................20

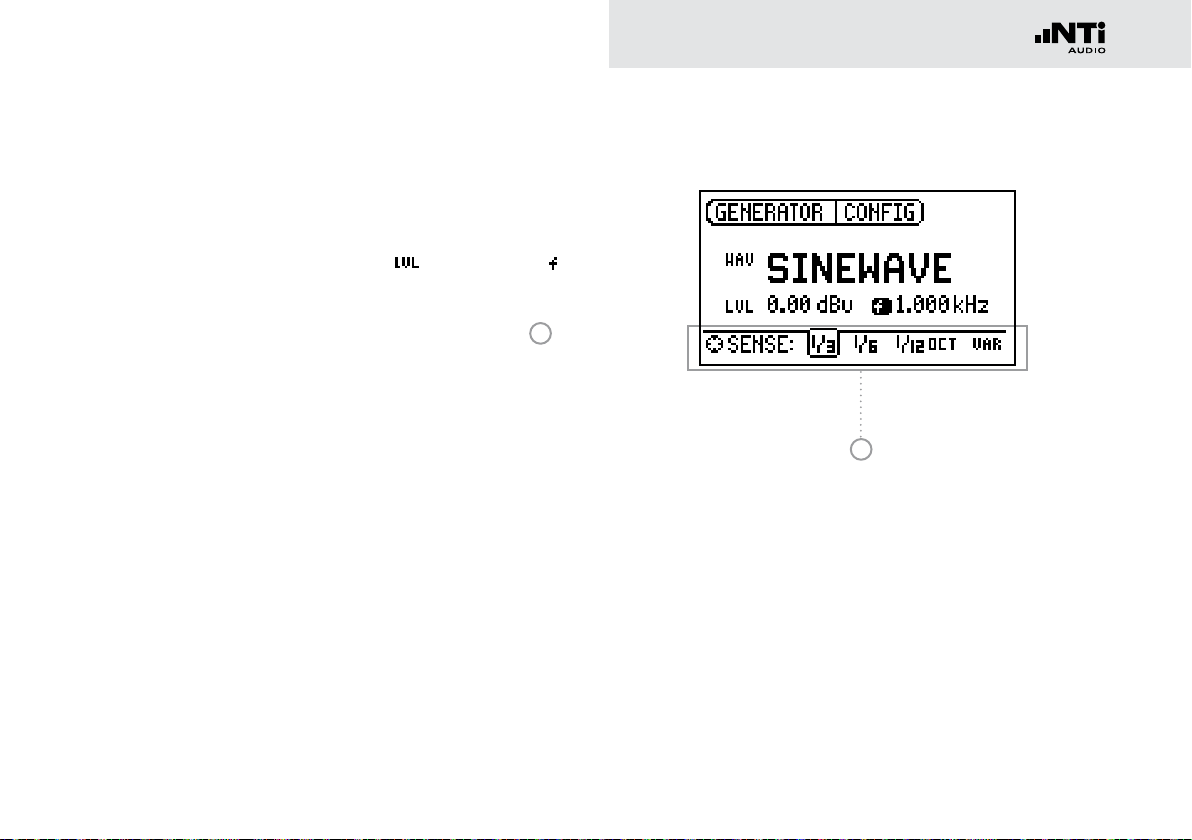

Einstellen der Sensitivität des Drehrades .................... 21

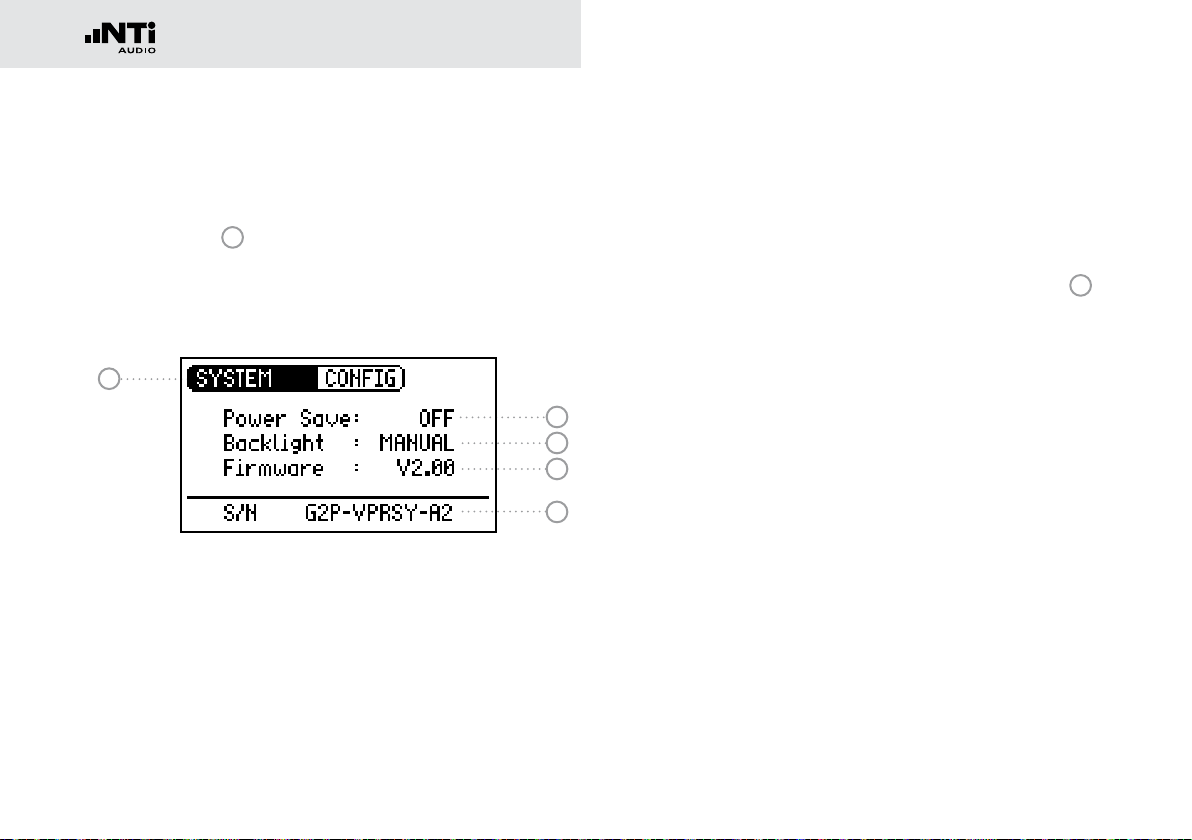

Systemeinstellungen ...................................................22

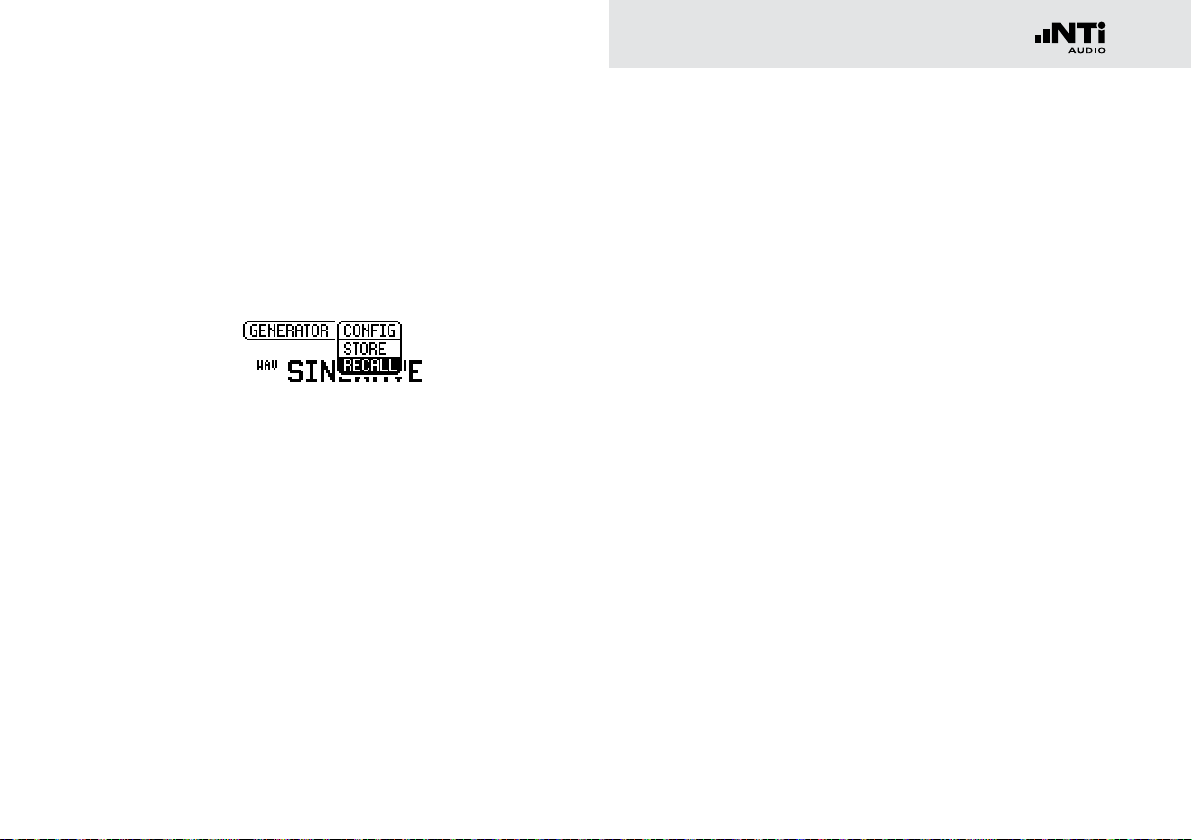

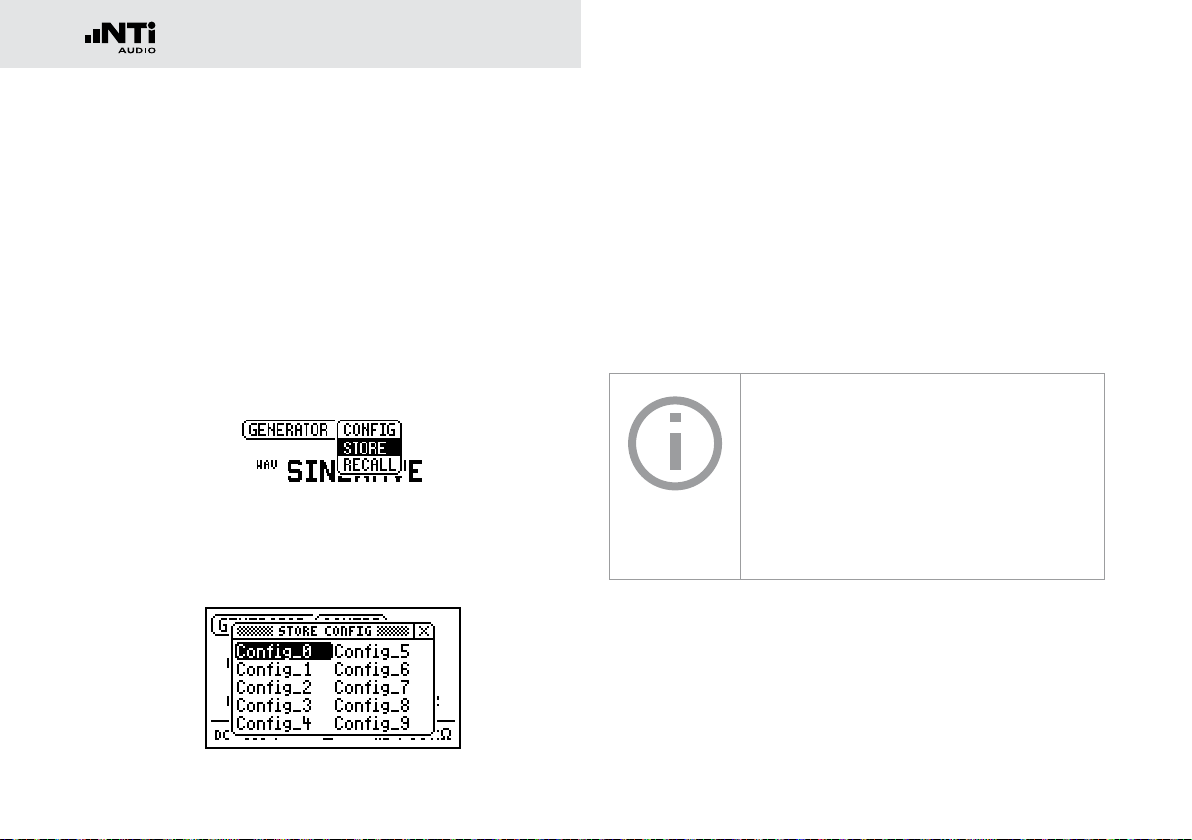

Konfigurationen (MR-PRO)...........................................24

5. Testsignale .....................................................................26

Sinus ............................................................................26

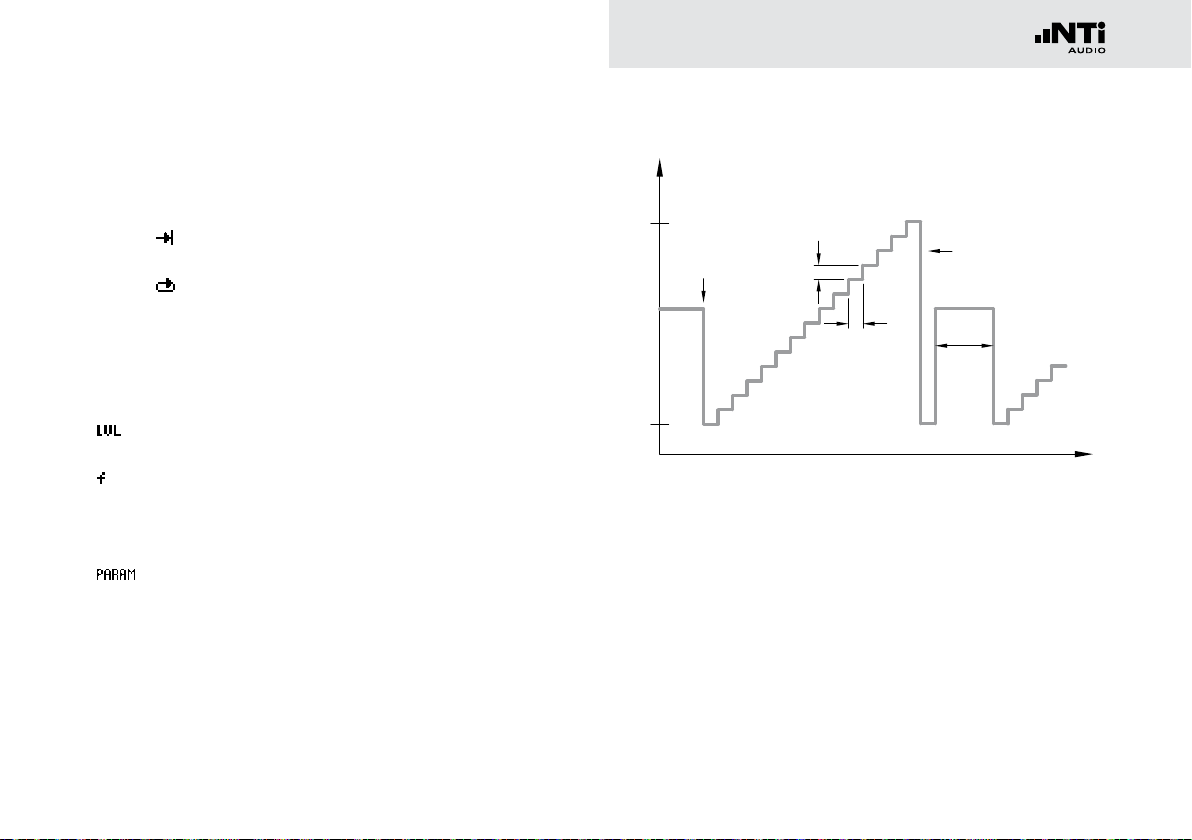

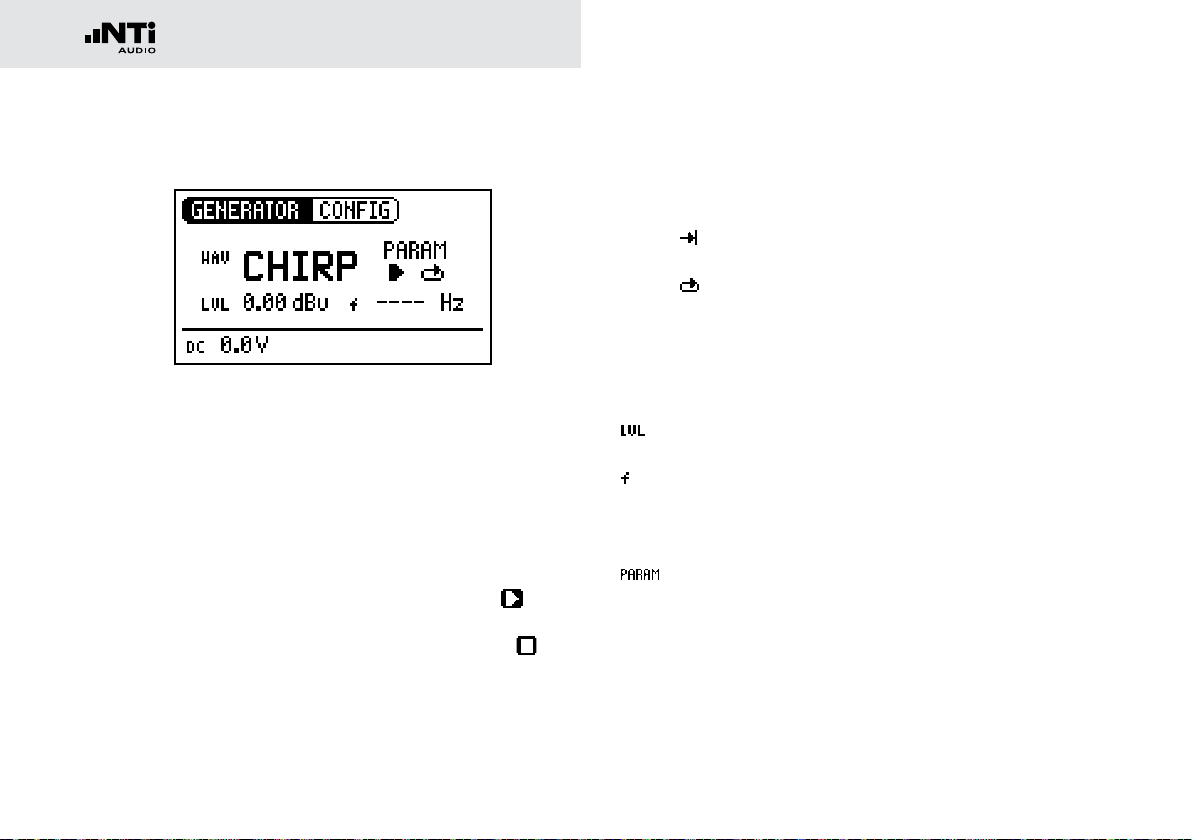

Sweep ..........................................................................26

Inhaltsverzeichnis

Chirp ............................................................................28

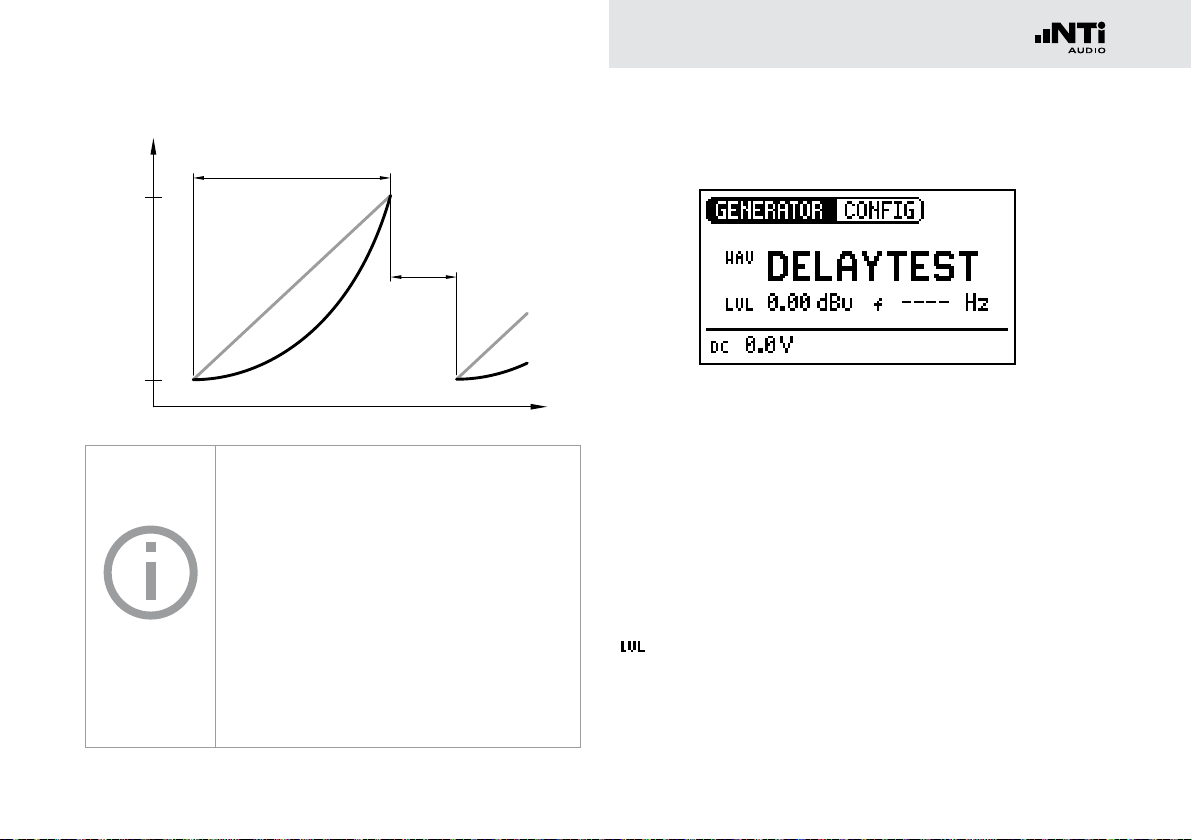

Delay Test .....................................................................29

Rosa Rauschen ............................................................30

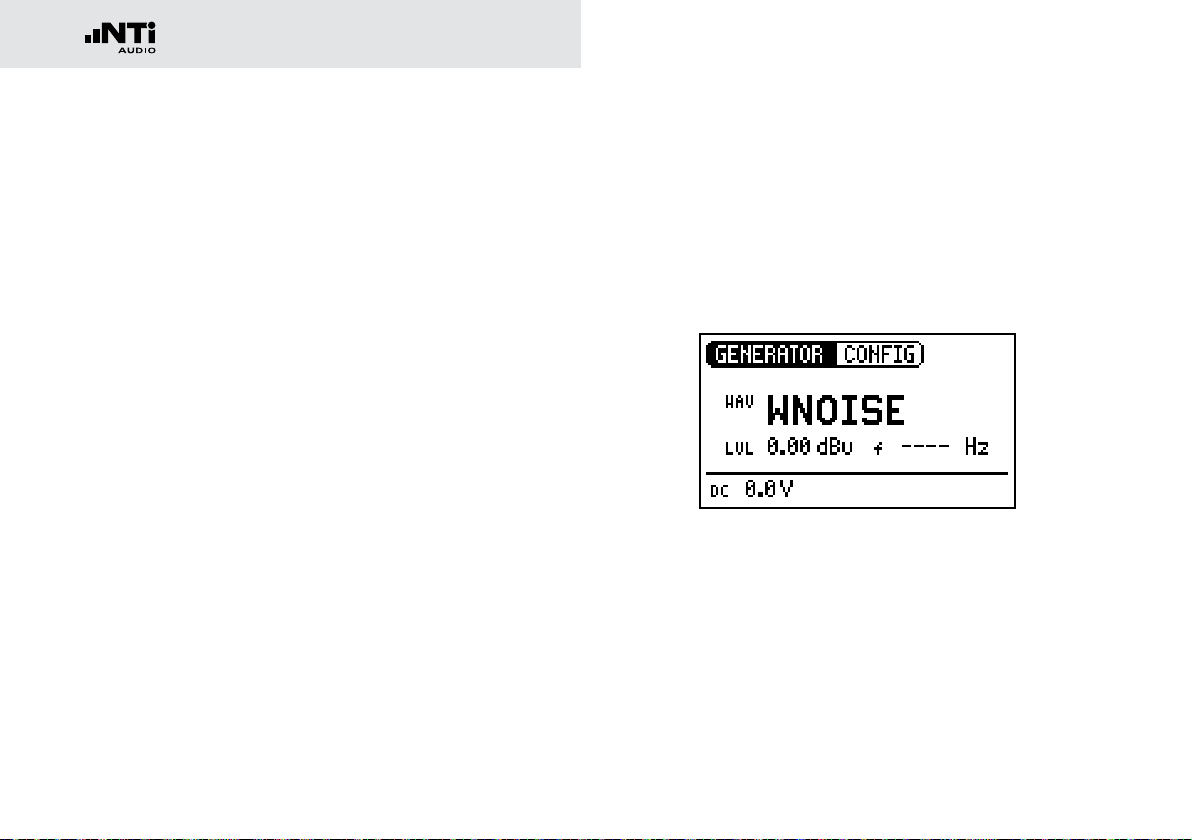

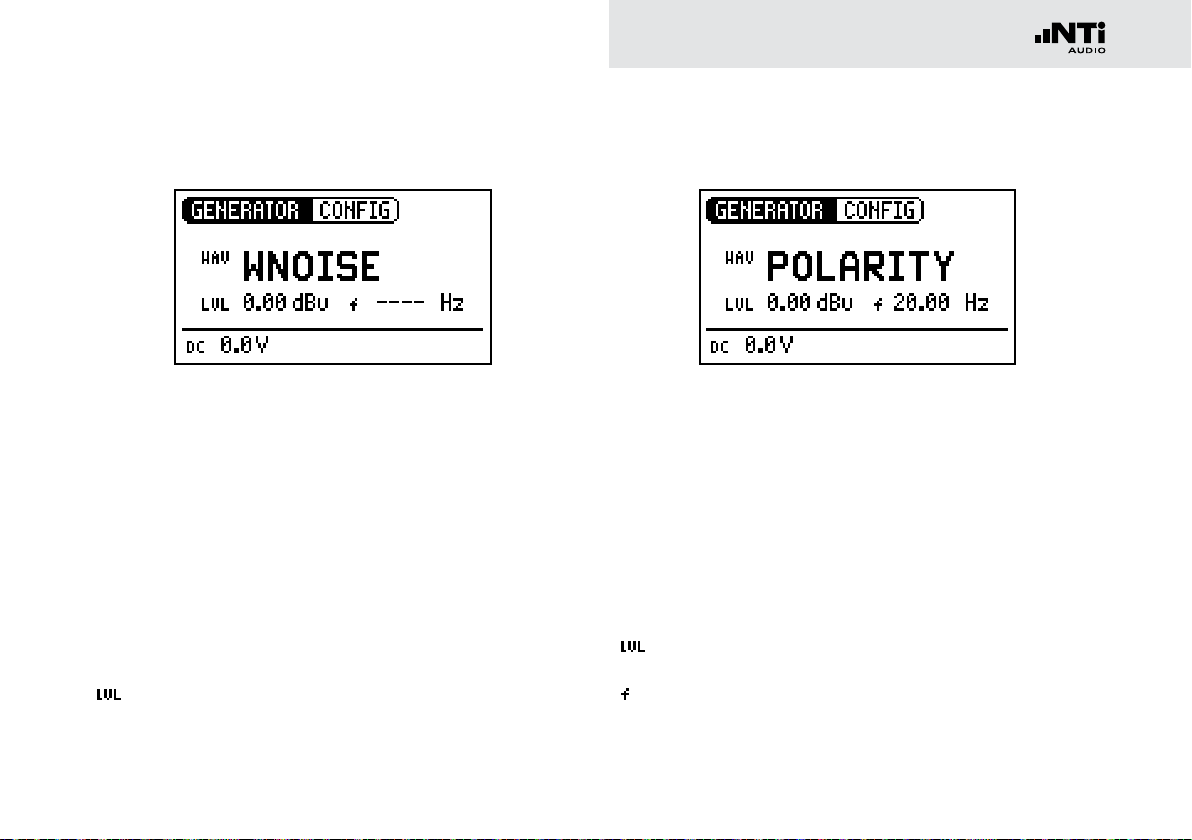

Weisses Rauschen.......................................................31

Polarität ........................................................................31

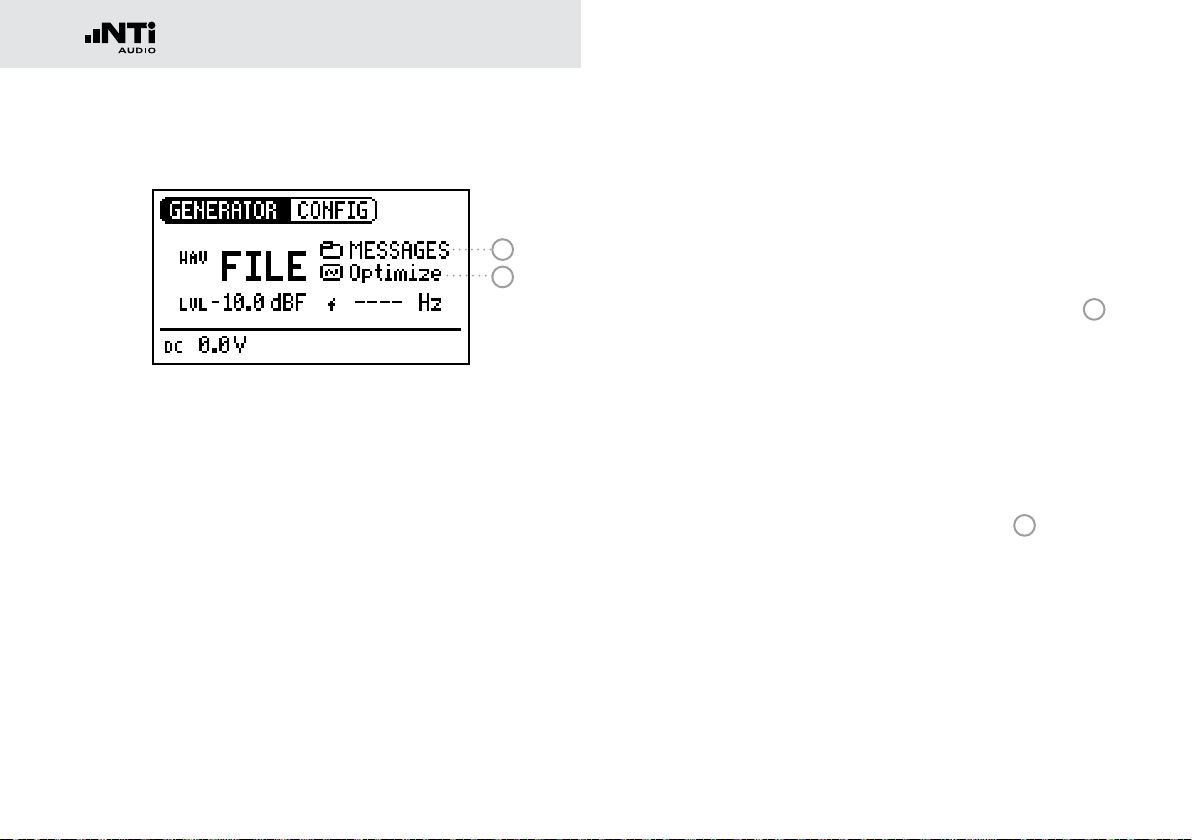

Wave File Player (MR-PRO) .........................................32

6. Messfunktionen des MR-PRO ......................................35

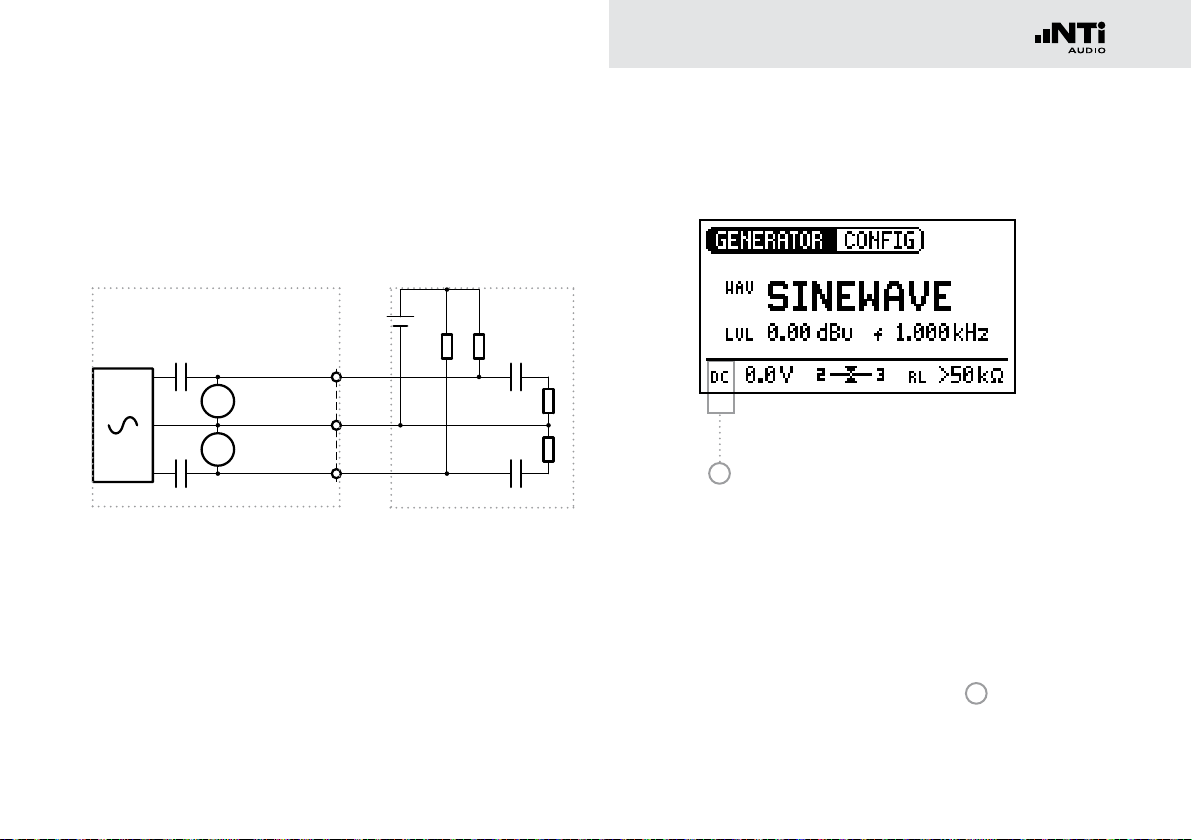

Impedanzanzeige im Generator-Modus .......................35

Phantomspannungen messen .....................................37

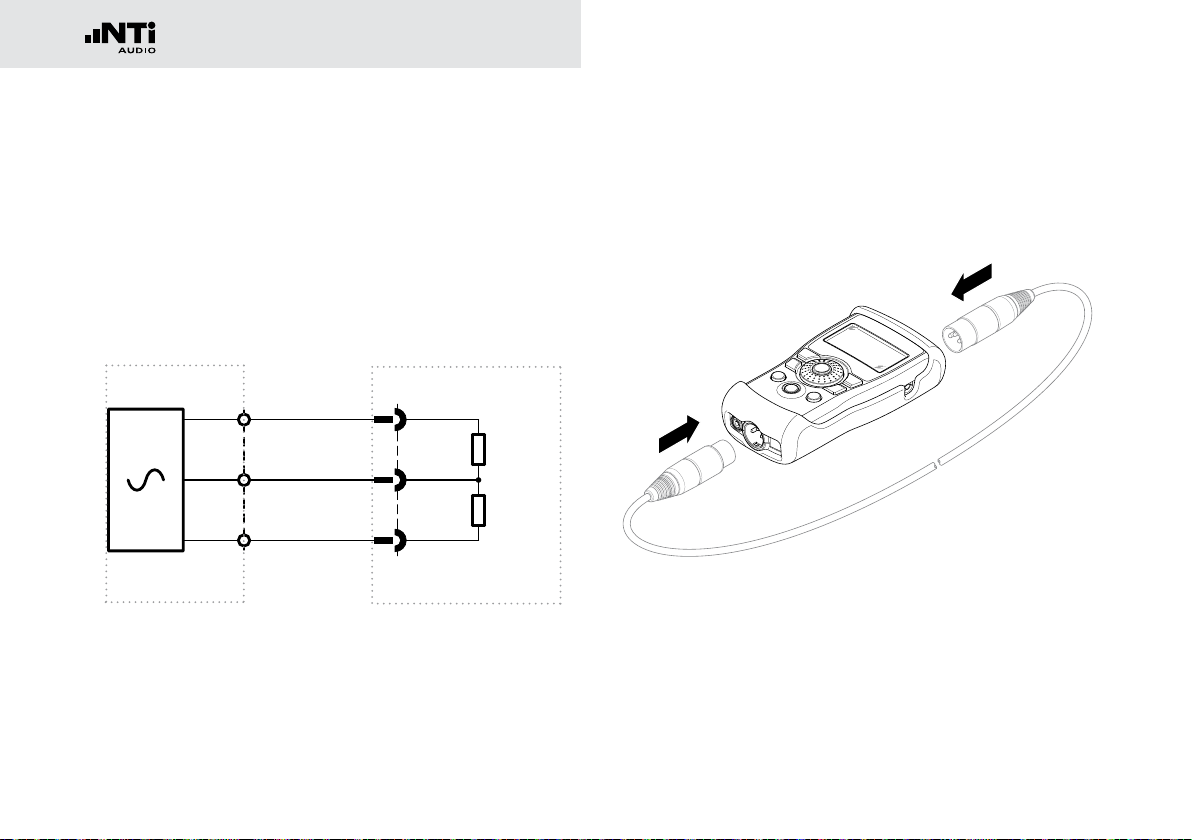

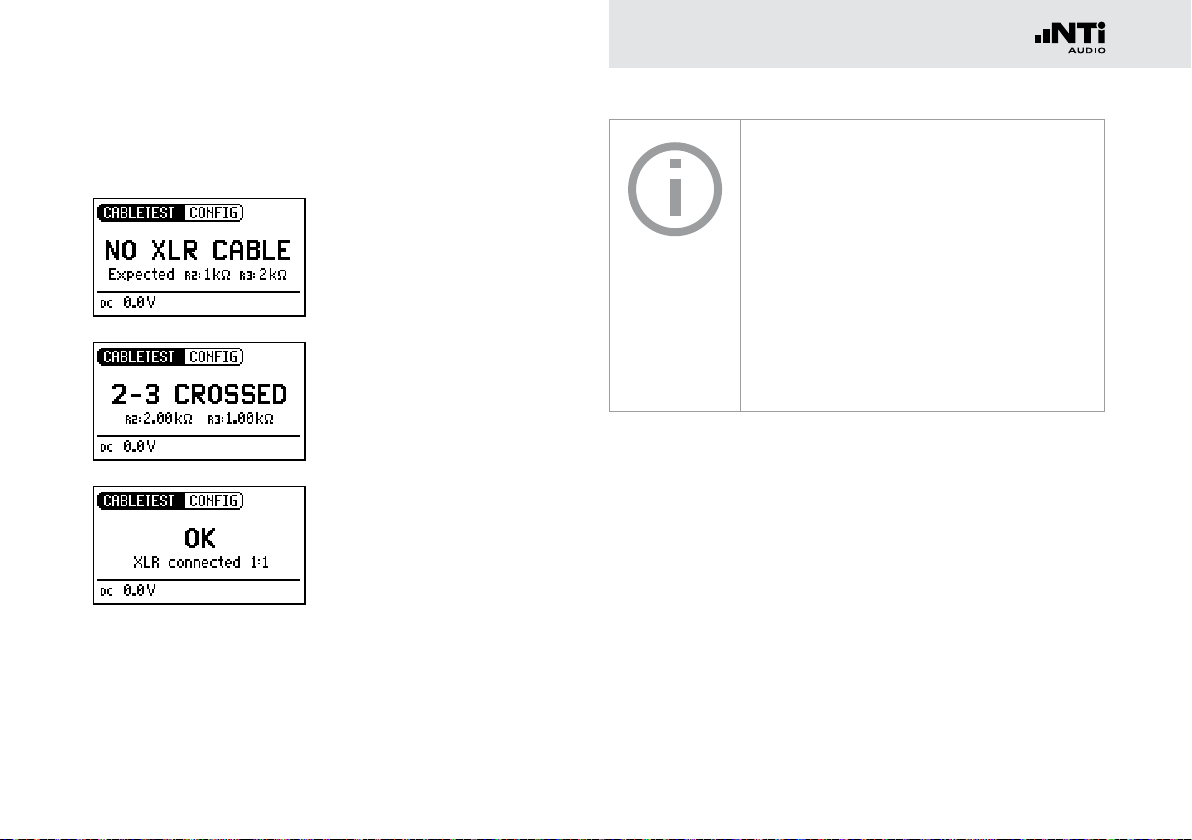

Testen von XLR-Kabel (MR-PRO) .................................38

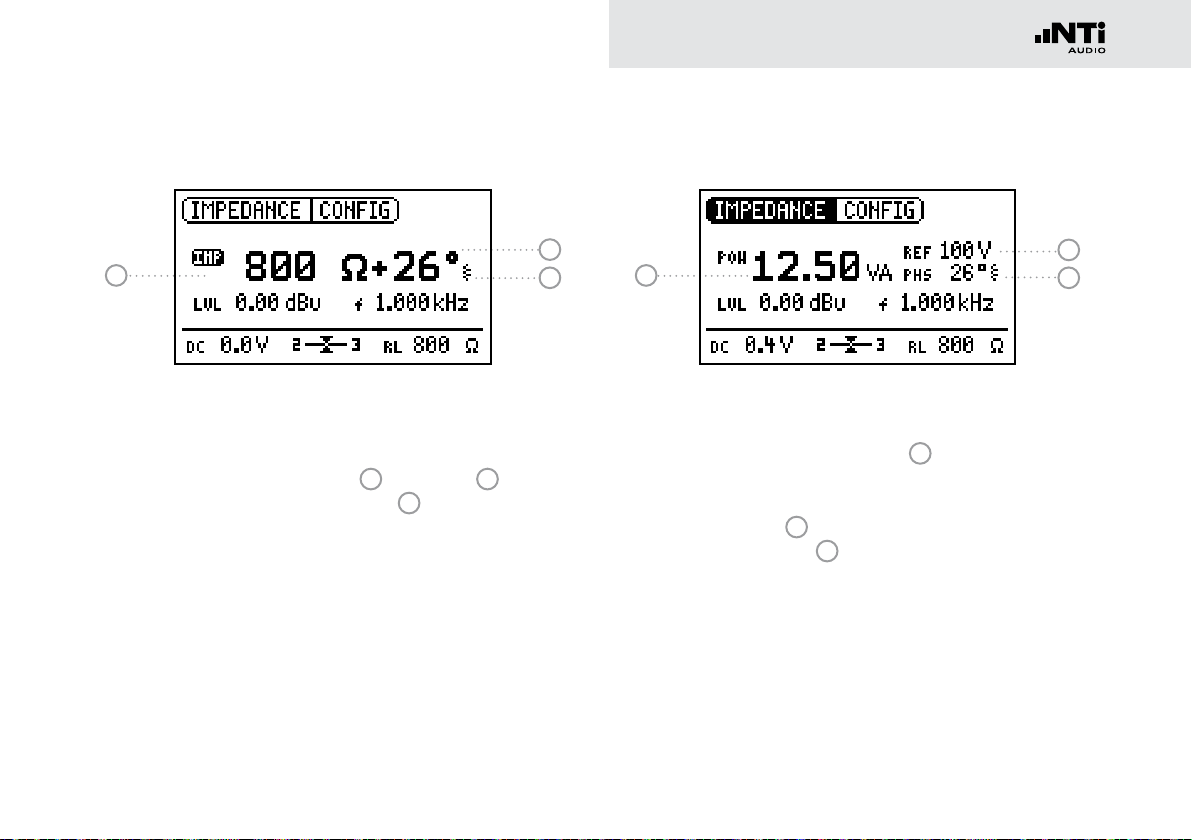

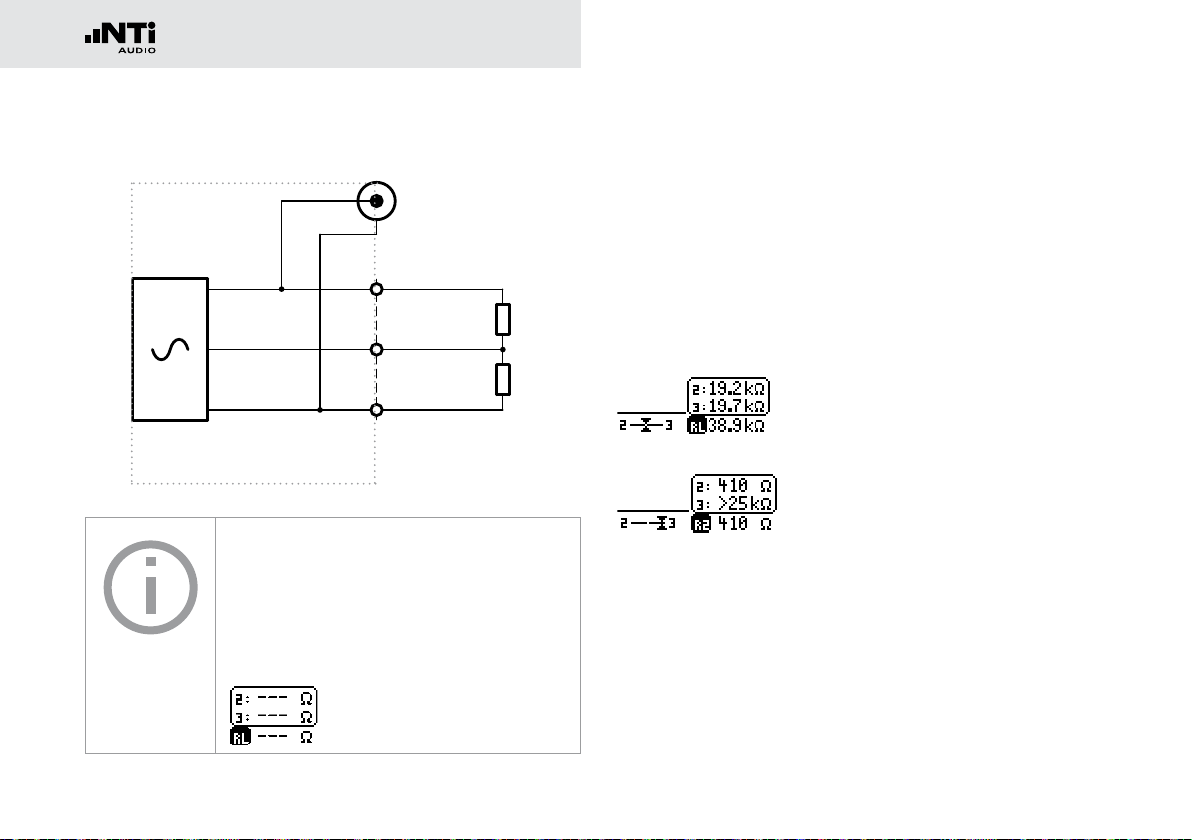

Impedanzmessfunktion ...............................................40

7. Anzeige speichern..........................................................42

8. Firmware aktualisieren .................................................43

9. Tipps und Fehlerbehebung ..........................................44

Zurücksetzen auf Werkseinstellung .............................44

Wav-Dateien erneut laden (MR-PRO) ..........................44

Verhalten bei niederohmiger Last ................................44

PC erkennt Minirator als GPS Kamera ......................... 44

Fehler und deren Behebung ........................................45

10. Weitere Informationen ................................................46

My NTi Audio ...............................................................46

Garantiebestimmungen ...............................................47

Kalibrierzertifikat ..........................................................47

Service und Reparatur .................................................47

Konformitätserklärung..................................................48

Entsorgung und Recycling ...........................................48

11. Technische Daten Minirator ........................................49

3

4

Grundlagen

1. Grundlagen des Minirators

Einführung

Vielen Dank, dass Sie sich zum Kauf des Minirators entschie­den haben. Der Minirator ist ein leistungsfähiger Audiogenera­tor, der eine Vielzahl analoger Testsignale zur Prüfung, Wartung
und Reparatur von professionellen Audiosystemen erzeugt.

Die intuitive Bedienung mittels Drehrad, Funktionstasten und
hintergrundbeleuchteter Anzeige erlaubt in jeder Situation
schnelles Arbeiten mit feinsten Einstellmöglichkeiten.

Während die Ausstattung des MR2 bewusst für preissensi­tive Anwendungen optimiert wurde, ist der MR-PRO auf die
Anforderungen anspruchsvoller Anwender ausgerichtet. Der
MR-PRO ist zusätzlich mit folgenden Funktionen ausgestattet:

Integrierte Messfunktionen für Impedanz, Symmetrie und •
Phantomspannung
Wiedergabe von Wav-Dateien•
Kabeltest•
Impedanz, Leistung und Phase von 100V Systemen•

Lieferumfang

Im Lieferumfang der jeweiligen Modellvariante ist Folgendes
enthalten:

MR2: •MR2

•Handbuch

•USB-Kabel

•Halteschlaufe

MR-PRO: •MR-PRO

•Stossschutz

•Handbuch

•USB-Kabel

•Halteschlaufe

5

Hinweise

Grundlagen

Gefahr eines Stromschlags

Schliessen Sie das Gerät niemals an einen
Leistungsausgang an!
Bei Zuwiderhandlung können Personen- und
Sachschäden auftreten, die nicht über Ga­rantieleistungen abgedeckt sind.

Beschädigung durch Nässe

Verwenden Sie das Gerät nicht in nasser
Umgebung!
Durch eindringendes Wasser kann das Ge­rät dauerhaft beschädigt werden.

Beschädigung durch Öffnen des Geräts

Öffnen Sie das Gerät niemals.
Durch das Öffnen des Gehäuses kann das
Gerät beschädigt werden. Ausserdem ver­fällt Ihr Garantieanspruch.

6

Grundlagen

Zubehör

Für den MR2 / MR-PRO verfügbares Zubehör:

• Gürteltasche NTiAudio#600000302

Weiche Gürteltasche mit Klettverschluss schützt den Mini­rator vor Staub und Schlägen.

• ExelSystemkoffer NTiAudio#600000334

Dieser kompakte Systemkoffer bietet professionellen
Transportschutz und viel Platz für die Messgeräte mit zu­sätzlichem Raum für Kabel und Adapter.

• Netzteil NTiAudio#600000333

Netzteil mit wechselbaren Netzadapter. Das Netzteil kann
für die typisch Steckdosen in Australien, China, Europa, Ja­pan, USA und Grossbritannien verwendet werden.

• Minirator-40dBAdapter NTiAudio#600000312

40 dB Abschwächer für hochwertige Signale mit Mikrofon­pegeln.

• KabeltestStecker NTiAudio#600000311

Erlaubt das Testen von bereits verlegten XLR-Kabeln. Ste­cken Sie ein Kabelende in den Adapter und das andere Ka­belende in den MR-PRO.

• MR-PRO70/100VSchutz NTiAudio#600000313

Schützt den MR-PRO gegen ungewollte 70V/100V Rück­speisespannungen bei Impedanzmessungen an Lautspre­cher-Durchsagesystemen.

• Hersteller-Kalibrierzertikat NTiAudio#600000018

Kalibrierung mit individuellem Zertifikat, rückführbar ge­mäss ISO/IEC 17025 Standard. Kalibrierzertifikate für neue
Produkte müssen zusammen mit dem Produkt bestellt
werden. Nach dem Kauf empfehlen wir die jährliche Kalib­rierung des Gerätes.

7

2. Geräteübersicht

Anschlüsse

Der Minirator verfügt über folgende Anschlüsse:

Geräteübersicht

1 2 3

1

Cinch Ausgang (unsymmetrisch)

2

XLR Ausgang (symmetrisch)

3

DC-Netzteilbuchse

4 5

4

XLR Eingang für Kabeltest

(nur MR-PRO)

5

USB Anschluss

8

wave

sens

mute

freq

esc

level

Geräteübersicht

Tasten und Bedienelemente

1 2 3

9

8

1

ESC Beendet eine Eingabe und springt auf die

7

oberste Menüebene.

2

Drehrad Langsames Drehen: Feineinstellung

Schnelles Drehen: Grobeinstellung

4

6

3

Enter Bestätigt eine Auswahl.

4

Wave Auswahl des Testsignals.

5

Freq Einstellung der Ausgangsfrequenz. Bei den

Testsignalen „SWEEP“ und „CHIRP“ direktes
Wechseln in das Menü „PARAM“.

6

Mute Stummschalten des Ausgangssignals.

5

Eine aktivierte Stummschaltung wird durch
Blinken der Mute Taste und zusätzlich im unte­ren rechten Bildschirmbereich angezeigt.
In den Pausen der Signalformen „PNoise” und
„Chirp” leuchtet die Taste statisch.

7

Ein / Aus Schaltet das Gerät nach einer Sekunde an-

dauerndem Drückens aus. Schaltet die Hinter­grundbeleuchtung ein und aus.

8

Sens Ändert die Sensitivität bei Frequenz und Pegel-

einstellungen.

9

Level Einstellung des Ausgangspegels in dBV, dBu, V.

Beim MR-PRO stehen bei der Wiedergabe von
Wave-Dateien die Masseinheiten dBF und %
zur Verfügung.

9

Geräteübersicht

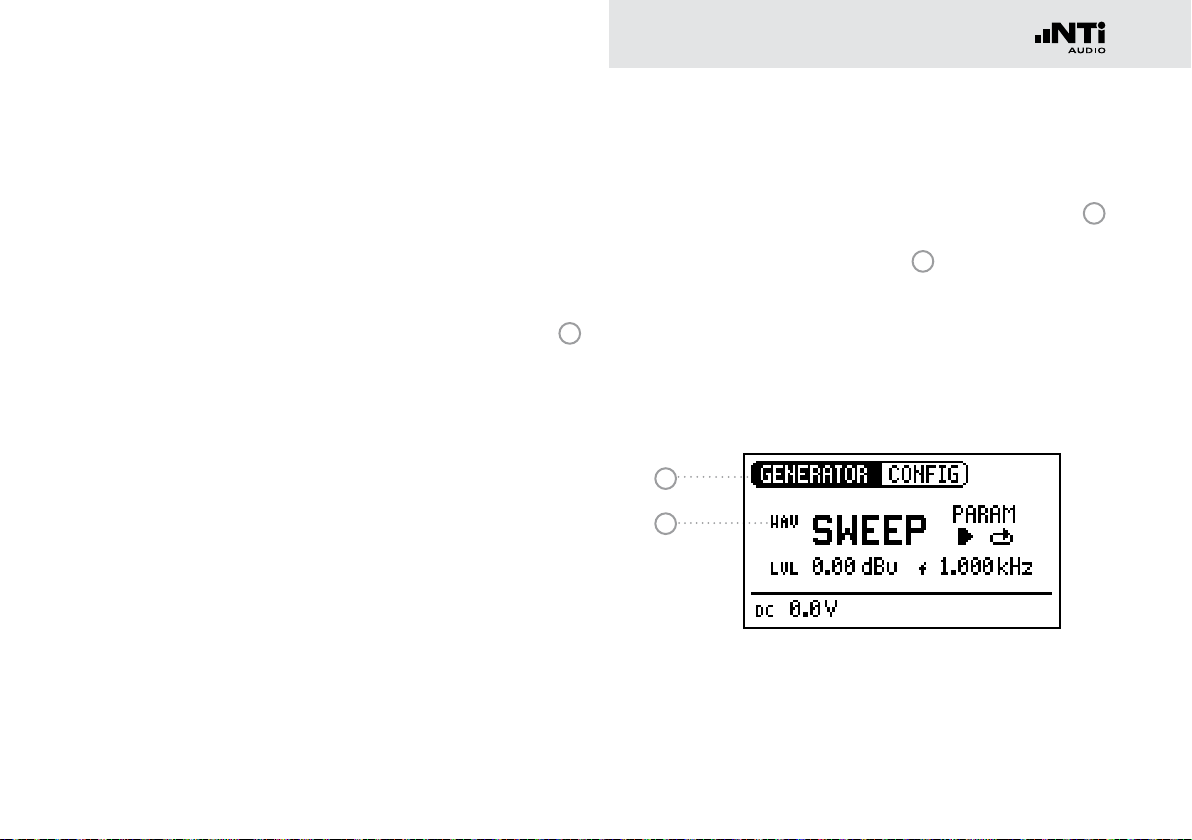

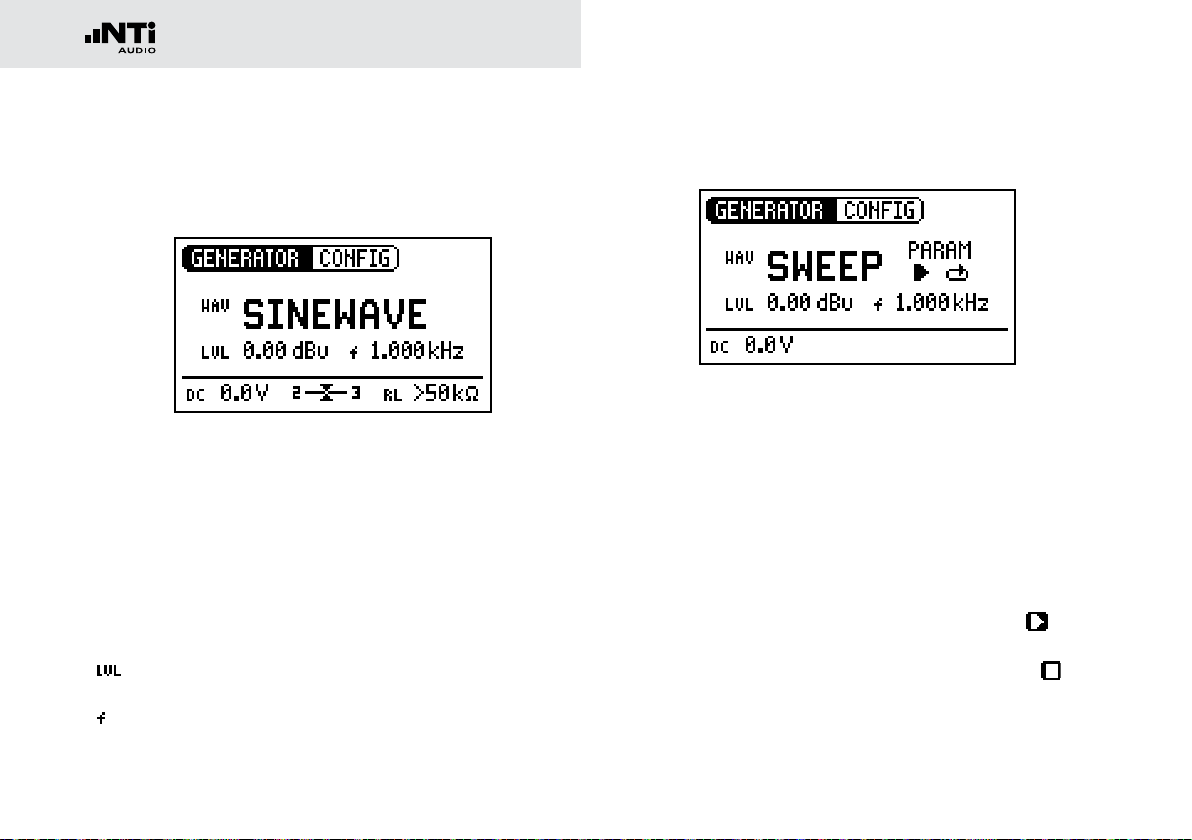

Bildschirmanzeige

Hauptmenü

1 2

34

1

Menüleiste

2

Batteriesymbol:

Wenn das Batteriesymbol erscheint, sind die Batterien

fast vollständig entladen und müssen ersetzt werden.

3

Anzeige der Messwerte (MR-PRO)

4

Einstellungen zur Signalgenerierung

Einstellungen zur Signalgenerierung

1 2 3

567

1

Testsignal

2

Starten / Stoppen bestimmter Testsignale

3

Parameter einstellen

4

Einmal /Endlosmodus bestimmter Testsignale

5

Ausgangsfrequenz

6

Masseinheit für den Ausgangspegel

7

Ausgangspegel

4

10

Geräteübersicht

Anzeige der Messwerte (MR-PRO)

1 2 3

1

Phantomspannung

2

Symmetrie

3

Impedanz

Screenshot Speichern

Ein Screenshot kann im Minirator MR-PRO zur Dokumentation
der Einstellungen bzw. Messergebnisse gespeichert werden.
Folgen Sie hierzu diesen Schritten:

Verbinden Sie den Minirator MR-PRO mit dem Computer.•
Erstellen Sie einen Ordner mit dem Namen “Screen” im •
MR-PRO Speicher.
Entfernen Sie den MR-PRO vom Computer.•
Schalten Sie den Minirator MR-PRO an.•
Stellen Sie die gewünschten Parameter für den Screenshot •
ein bzw. führen eine Messung durch.
Drücken Sie die Tasten „On/Off“ und „Enter“ kurz gleich-•
zeitig.

 Ein Screenshot wurde im MR-PRO gespeichert.

11

Spannungsversorgung

Batteriebetrieb

Damit Sie den Minirator immer flexibel nutzen können, emp­fehlen wir Ihnen den Einsatz von Batterien.

Verwenden Sie drei Batterien des •
Typs AA, LR6.
Der Batterieverbrauch erhöht sich mit hö-•
herer Pegeleinstellung und angeschlos­sener Last.

Betrieb über die Steckdose

Sie können den Minirator auch mit Hilfe eines Netzteils an eine
Steckdose anschliessen, wobei die Batterien im Gerät zu belas­sen sind. Dazu benötigen Sie ein Netzteil, das sie bei NTi Audio
bestellen können.

Die Batterien können sich im Betrieb •
deutlich erwärmen. Dies ist kein Fehler.
Der Minirator eignet sich auch für wieder-•
aufladbare Batterien.

Geräteübersicht

Wir empfehlen das NTi Audio Netzteil für
den MR-PRO/MR2 zu verwenden. Zu be­achten: Dies ist ein Schaltnetzteil und führt
zu erhöhten Störgeräuschen am unsymme­trischen Ausgang bei kleinen Ausgangspe­geln.

Alternativ ist ein EU-Netzteil für Anwendun­gen mit unsymmetrischen Signalen verfüg-

bar.NTiAudio#600000305.

Falls Sie ein anderes Netzteil einsetzen emp­fehlen wir die folgenden Spezifikationen:

galvanisch getrenntes, erdfreies und line-•
ares Netzteil
Spannung 5 - 9 Volt, Strom min. 500 mA•

2.1 x 5.5 x 9.5 mm Stecker•
Anschlussbelegung • .

Jegliche Schäden verursacht durch ein an­deres Netzteil sind nicht Bestandteil der Ga­rantieleistungen.

12

2

1

3

XLR

RCA

~

~

100

MR2

U/2

U/2

U

100

0.5

Geräteübersicht

Eigenschaften der Ausgänge

Der Minirator besitzt zwei parallel geschaltete Ausgänge:
Einen unsymmetrischen Cinch-Ausgang und einen symmetri­schen, erdfreien XLR-Ausgang. Beide Ausgänge sind resistent
gegen extern angelegte Phantomspannungen.

Verwenden Sie nach Möglichkeit stets symmetrische (XLR)
Verbindungen. Diese weisen gegenüber unsymmetrischen
Verbindungen eine deutliche bessere Störfestigkeit auf.

Ausgänge nicht gleichzeitig verwenden.

Die gleichzeitige Verwendung beider Aus­gänge kann dazu führen, dass einer der Ge­neratorausgänge im angeschlossenen Gerät
kurzgeschlossen wird.

Belegung des XLR Ausganges:

2

3

1

1
2
3

PIN 1
PIN 2
PIN 3

MR2 Ausgänge

Der Cinch (RCA) wie auch der XLR haben eine symmetrische
Ausgangsimpedanz von 200 Ohm.

Bei einer niederohmigen Last ist die MR2
Ausgangsspannung am XLR- bzw. Cinch-Aus­gang kleiner als die eingestellte Spannung U.

Beispielsweise erhält man bei einer Last
von 200 Ohm erwartungsgemäß eine um
6 dB geringere Ausgangsspannung.

13

MR-PRO Ausgänge

2

1

3

XLR

RCA

~

~

I<10mA

I<10mA

6.3

6.3

MR-PRO

U/2

U/2

U

0.5

Der Cinch (RCA) wie auch der XLR haben eine symmetrische
Ausgangsimpedanz von lediglich 12.5 Ohm. Der Pegel am XLR
Ausgang entspricht für einen weiten Lastbereich der einge­stellten Quellenspannung U.

Verhalten bei einer niederohmigen Last

Der maximale Ausgangsstrom des MR-PRO beträgt 10 mA. Bei
höheren Belastungen reduziert die Regelung des MR-PRO den
Ausgangspegel. Dieser Zustand wird auf dem Bildschirm durch
Blinken der Ausgangspegelanzeige signalisiert: .

Geräteübersicht

Kurzschluss XLR zwischen Pin 1 und 3

Handelsübliche Adapter XLR zu Klinken/
Cinch schliessen die XLR Pins 1 und 3 kurz.
Verwenden Sie keine solchen Adapter mit
den Minirator! Ansonsten wird die Signal­qualität verschlechtert.

Der MR-PRO ist für Lasten bis min. 600 Ohm
ausgelegt. Je nach Einstellung und Aus­gangsfrequenz bleibt jedoch der Pegel auch
bei kleineren Lasten erhalten.

Minirator -40dB Adapter

Zur Erzeugung hochwertiger Messsignale
im Mikrofonpegelbereich mit maximalem
Störabstand empfehlen wir die Verwendung
eines passiven Abschwächers. Ein -40dB
Abschwächer ist als Zubehör für den Mini­rator erhältlich.
Bestellinformationen:
Minirator -40dB Adapter

NTiAudio#600000312

14

1.

2.

Inbetriebnahme

3. Inbetriebnahme

Batterien einlegen

Verwenden Sie nur Batterien des glei-•
chen Herstellers.
Ersetzen Sie entladene Batterien durch •
neue Batterien.
Verwenden Sie keine alten und neuen •
Batterien gleichzeitig.

Öffnen Sie die Klappe•
Platzieren Sie drei Batterien des Typs AA, LR6 mit gleichem •
Ladezustand entsprechend der +/- Kennzeichnung im Bat­teriefach.
Schliessen Sie das Batteriefach nach dem Einlegen der Bat-•
terien.

 Sie haben die Batterien erfolgreich eingelegt.

15

Stossschutz montieren (MR-PRO)

1.

2.

Inbetriebnahme

Für den MR-PRO können Sie den mitgelieferten Stossschutz
montieren. Dieser schützt das Gerät vor leichten Stössen,
ohne die komfortable Bedienung zu beeinträchtigen.

Drücken Sie das untere Ende Ihres MR-PRO in das untere •
Ende des Stossschutzes.
Drücken Sie das obere Ende des MR-PRO in den Gehäuse-•
schutz.

 Sie haben den Stossschutz montiert.

Beschädigung durch Stösse

Der Stossschutz schirmt Ihren MR-PRO •
gegen Stösse ab, die beim normalen Ge­brauch entstehen.
Setzen Sie das Gerät nicht absichtlich ex-•
tremer Beanspruchung aus!
Lassen Sie das Gerät nicht fallen!•

16

2.

1.

3.

Inbetriebnahme

Halteschlaufe befestigen

Damit Sie den Minirator nicht versehentlich fallen lassen, wird
eine Halteschlaufe mitgeliefert. Sie können die Halteschlaufe
auch befestigen, wenn der Stossschutz des MR-PRO montiert
ist.

Ziehen Sie die Halteschlaufe durch die Öffnung.•
Ziehen Sie den hinteren Teil der Halteschlaufe durch die Öff-•
nung des vorderen Teils.
Ziehen Sie die Halteschlaufe fest.•

Sie haben die Halteschlaufe befestigt.
