Page 1

NTC STAVEBNÍ TECHNIKA spol. s r.o.

Maloskalická 120, 552 03 Česká Skalice Tel: +420 491 401 650 Fax: +420 491 401 609 E-mail: [email protected] www.ntc.cz

NÁVOD K POUŽ ÍVÁNÍ

ELEKTROCENTRÁLY

řady TR / TRT / TRH

(vydání 05/2010)

Page 2

Elektrocentrály - řada TR / TRT / TRH Návod k používání

Blahopřejeme Vám k zakoupení elektrocentrály řady TR / TRT / TRH. Dostáváte vysoce kvalitní a ve své kategorii výkonný stroj, který je vhodný pro profesionální nasazení v nejtěžších podmínkách. Prostudujte si pečlivě tento návod k používání a se strojem pracujte vždy v souladu s

ním - jen tak je možné zajistit ochranu zdraví obsluhy i dalších osob, bezpečný provoz, vysoký pracovní výkon a dlouhou životnost stroje.

Výrobce neručí za jakékoli škody vzniklé nedodržením návodu k používání.

Dodavatelem tohoto stroje je firma NTC STAVEBNÍ TECHNIKA spol. s r.o.

Adresa: Maloskalická 120 552 03 Česká Skalice

tel: +420 491 401 650

fax:+420 491 401 609

E-mail: [email protected]

OBSAH:

1. BEZPEČNOSTNÍ POKYNY ............................................................................................................................. 3

1.1. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S MALOU STAVEBNÍ MECHANIZACÍ......................................... 3

1.1.1. Požadavky na kvalifikaci obsluhy ............................................................................................................ 3

1.1.2. Povinnosti provozovatele ......................................................................................................................... 3

1.1.3. Povinnosti obsluhy ................................................................................................................................... 3

1.1.4. Provoz stroje ............................................................................................................................................ 4

1.1.5. Prohlídky, údržba a opravy ..................................................................................................................... 4

1.1.6. Nakládání a přeprava .............................................................................................................................. 5

1.2. ZAKÁZANÉ ČINNOSTI ........................................................................................................................................ 5

1.3. HYGIENICKÉ ZÁSADY ........................................................................................................................................ 6

1.4. EKOLOGICKÉ ZÁSADY ....................................................................................................................................... 6

1.5. LIKVIDACE STROJE PO UKONČENÍ JEHO ŽIVOTNOSTI ......................................................................................... 6

1.6. HYGIENICKÉ ÚDAJE ........................................................................................................................................... 6

1.7. NAKLÁDÁNÍ S OBALOVÝM MATERIÁLEM .......................................................................................................... 6

2. TECHNICKÝ POP I S ......................................................................................................................................... 7

2.1. ZÁKLADNÍ TECHNICKÉ PARAMETRY:................................................................................................................. 7

2.2. MAZIVA ............................................................................................................................................................ 8

2.3. IDENTIFIKACE ................................................................................................................................................... 8

2.4. IDENTIFIKACE MOTORU ..................................................................................................................................... 8

3. PŘED SPUŠTĚNÍM ........................................................................................................................................... 9

3.1. KONTR OLA HLADINY MOTOROVÉHO OLEJE ....................................................................................................... 9

3.2. VIZUÁLNÍ KONTR O LA ST A VU STROJE ................................................................................................................ 9

3.3. KONTR OLA HLADINY PALIVA ............................................................................................................................ 9

3.4. KONTROLA ČISTIČE VZDUCHU......................................................................................................................... 10

4. PRÁCE SE STROJEM .................................................................................................................................... 11

4.1. NASTARTOVÁNÍ MOTORU ................................................................................................................................ 11

4.2. PROVOZ STROJE ......................................................................................................................................... 11

4.3. VYPNUTÍ MOTORU .................................................................................................................................... 11

4.4. MANIPULACE, DOPRAVA, SKLADOVÁNÍ .......................................................................................................... 11

4.4.1. Ruční manipulace .................................................................................................................................. 11

4.4.2. Manipulace pomocí jeřábu .................................................................................................................... 12

4.4.3. Manipulace pomocí vysokozdvižného vozíku ......................................................................................... 12

4.4.4. Přeprava ................................................................................................................................................ 12

4.4.5. Skladování ............................................................................................................................................. 12

4.5. ZV LÁŠTNÍ PODMÍNKY POUŽIT Í S TR O J E ............................................................................................................. 12

4.5.1. Práce ve vysokých nadmořských výškách .............................................................................................. 12

4.5.3. Práce ve velmi prašném prostředí ......................................................................................................... 12

6. PLÁN ÚDRŽBY ............................................................................................................................................... 13

7. ZÁRUČNÍ PODMÍNKY ....................................................................................................................................... 14

strana 2 vydání 05/2010

Page 3

Elektrocentrály - řada TR / TRT / TRH Návod k používání

1. BEZPEČNOSTNÍ POKYNY

1.1. Všeobecné bezpečnostní pokyny pro práci s malou stavební mechanizací

1.1.1. Požadavky na kvalifikaci obsluhy

Pro práci s malou stavební mechanizací se

obecně nepožaduje průkaz strojníka. Osoba pověřená obsluhou stavební mechanizace musí splňovat následující podmínky.

1. Samostatnou obsluhou stroje smějí být zaměstnány pouze osoby, které :

• dokončily 18 rok života

• jsou tělesně a duševně způsobilé

• k práci se strojem byly zaučeny a

prokázaly k tomu schopnost vůči zaměstnavateli

• lze od nich očekávat, že splní spolehlivě

úkoly na ně kladené

1.1.2. Povinnosti provozovatele

Provozovatelem se rozumí fyzická nebo právni cká osoba, kter á provádí stavební práce a

k tomu účelu používá stavební stroj. Provozovatel ručí za bezpečnost práce se

strojem. Provozovatel je povinen zejména:

• určit obsluhu stroje a zajistit její

proškolení

• zajistit obsluze podmínky k bezpečné

práci se strojem

• kontrolovat dodržování bezpečnostních

pokynů

• jsou prací se strojem zaměstnavatelem

pověřeny

2. Před započetím práce se obsluha musí

seznámit s návodem pro používání a během

práce dodržovat jeho ustanovení.

3. Obsluha se musí seznámit s bezpečnostními pokyny platnými pro práci se strojem a tyto pokyny musí po celou dobu práce do d r žo vat.

Seznámení s bezpečnostními pokyny musí být prokazatelné, tj. obsluha musí vůči zaměstnavateli potvrdit toto seznámení svým

podpisem.

• kontrolovat, zda obsluha pracuje se

strojem v souladu s návodem pro používání

• zajistit pravidelné prohlídky, údržbu a

opravy stroje

• zajistit uložení návodu pro používání tak,

aby byl obsluze v případě potřeby k

dispozici

• zajistit vhodné, bezpečné a odpovídajícím

způsobem zajištěné místo pro skladování

stroje, není-li tento používán

Provozovatel je dále povinen zajistit dodržování

zákonných požadavků na bezpečnost práce a přepisů platných pro konkrétní pracoviště.

1.1.3. Povinnosti obsluhy

Obsluhu stroje určí provozovatel stroje, přičemž

je nutné splnit podmínky podle bodu 1.1.1. Obsluha je povinna zejména:

• před započetím práce se seznámit s

návodem pro používání, včetně bezpečnostních pokynů

• dodržovat všechna ustanovení návodu pro

používání

• seznámit se s místem práce, včetně

bezpečnostních předpisů platných pro dané pracoviště a tyto během práce

dodržovat

• při práci věnovat plnou pozornost obsluze

stroje

strana 3 vydání 05/2010

• zajistit provádění pravidelných prohlídek,

údržby a oprav stroje dle návodu pro používání

• vyžadovat po zaměstnavateli zajištění

podmínek pro dodržení bezpečnostních pokynů, provádění prohlídek, údržby a

oprav stroje

• zabránit poškození, zcizení nebo

neoprávněnému použití stroje zejména tím, že bude po skončení práce stroj vždy ukládat na bezpečné a zajištěné místo

Page 4

Elektrocentrály - řada TR / TRT / TRH Návod k používání

1.1.4. Provoz stroje

Při práci se strojem musí obsluha dodržovat

následující pokyny:

1. Před započetím práce proveďte kontrolu

stroje, zejména všech ochranných prvků (např. krytů) a ovládacích prvků. Zkontrolujte rovněž palivovou soustavu na únik paliva a oleje z motoru. V případě zjištění závady je zakázáno se strojem dále pracovat, dokud není závada odstraněna.

2. Při práci používejte předpisy stanovené

osobní ochranné pomůcky (např. ochranná přilba, chrániče sluchu, ochranné brýle,

rukavice, pracovní obuv atd.). Používaný

pracovní oděv musí pevně přiléhat;

nepoužívejte volný nebo poškozený

(potrhaný) oděv. Nenoste řetízky, hodinky,

prsteny - tyto mohou být zachyceny rotujícími částmi stroje a způsobit poranění.

3. Před započetím práce zkontrolujte, zda je

možné stroj bezpečně nastartovat, aniž by

došlo k ohrožení obsluhy nebo dalších osob.

4. Motor nestartujte v uzavřených prostorách,

pokud není zajištěno dostatečné a účinné větrání.

5. Při práci sledujte, zda stroj nevydává

neobvyklé zvuky nebo zda se neobjeví kouř,

který by mohl signalizovat závadu. V

případě jakýchkoli známek závady ihned přerušte práci a zajistěte opravu stroje.

7. Doplňování pohonných látek se provádí při zastaveném motoru a to tak, aby pohonná

směs nepřišla do styku s horkými částmi motoru. Pokud dojde k přelití paliva, přeteklé palivo ihned otřete.

Palivo nedoplňujte až po hranu hrdla.

8. Je nutno dbát na těsnost uzávěru nádrže na pohonné látky. V době, kdy stroj není v provozu, je třeba, aby uzavírací kohout

paliva byl uzavřen. Při dopravě na delší

vzdálenosti je nutno palivo z nádrže vypustit.

POZOR! Netěsnící (prasklé) nádrže a rozvody

paliva mohou přivodit explozi a proto je nutné je neprodleně vyměnit.

9. V prostředí s nebezpečím výbuchu hořlavých plynů nebo prachů je provoz

stroje zakázán!

10. Při provozu stroje v uzavřených prostorách

(tunely, štoly, hluboké jámy...) je potřeba zajistit obsluze přívod čerstvého vzduchu (viz příslušné předpisy pro stavební práce).

11. Po ukončení práce vypněte motor, odstavte stroj na bezpečné místo a zajistěte jej proti zcizení nebo neoprávněnému použití. Stroj

je nutno odstavit tak, aby nemohlo dojít k

jeho pádu, převrácení nebo aby nepřekážel pohybu dalších strojů a vozidel.

1.1.5. Prohlídky, údržba a opravy

1. Pravidelně kontrolujte technický stav stroje

se zvláštním zřetelem na bezvadnou funkci ochranných a ovládacích prvků. V případě zjištění závady zajistěte její odstranění.

2. Servisní práce na stroji smí provádět pouze

kvalifikovaná osoba pověřená

provozovatelem stroje nebo pracovník servisní organizace.

3. Servisní práce na stroji provádějte pouze na

takovém pracovišti, kde je zajištěna čistota a bezpečnost práce. Pokud je to možné, provádějte servisní práce na dílenském

pracovišti s odpovídajícím vybavením.

Je-li nutné provádět servisní práce přímo na

staveništi, je nutné zajistit pracoviště tak,

aby nedošlo ke kolizi s jinými stroji a

vozidly. Je zakázáno provádět servisní práce

na místě, kde může dojít k ohrožení bezpečnosti práce vlivem vnějších vlivů, např. sesuvem půdy, pádem cizích předmětů, provozem jiných strojů a vozidel apod.

4. Servisní práce provádějte pouze při vypnutém motoru. Pokud je nutné při některých úkonech motor nastartovat, věnujte maximální pozornost bezpečnosti

práce.

5. Při opravách používejte pouze originální náhradní díly. Pouze takové díly byly výrobcem odzkoušeny a jsou zárukou bezpečného provozu stroje.

6. Změny a úpravy na stroji smějí být

prováděny pouze s výslovným souhlasem

výrobce!

strana 4 vydání 05/2010

Page 5

Elektrocentrály - řada TR / TRT / TRH Návod k používání

1.1.6. Nakládání a přeprava

1. Stroj je dovoleno nakládat a přepravovat

pouze pomocí zařízení odpovídající nosnosti

(hmotnost stroje je uvedena v kapitole „Základní technické parametry“).

2. Při nakládání jeřábem je nutné dodržovat

platné předpisy pro práci s jeřábem. Tuto činnost smí provádět pouze kvalifikovaná osoba (osoby) s platným jeřábnickým, popř. vazačským průkazem.

3. Vázací prostředek upevněte na označené místo rámu stroje.

1.2. Zakázané činnosti

Při práci se strojem je zakázáno zejména:

• používat stroj k jiným činnostem, než pro

které je určen

• ovládat stroj jiným způsobem, než je

uvedeno v návodu pro používání

• pracovat se strojem pod vlivem

alkoholických nápojů, omamných látek

nebo léků s negativním vlivem na schopnost obsluhy ovládat stroj

• pracovat se strojem, pokud by jeho

provozem byla ohrožena bezpečnost osob, objektů a věcí, případně silniční provoz a

jeho plynulost

• uvádět do chodu a pracovat se strojem,

jsou-li v jeho nebezpečném dosahu další osoby

• uvádět do chodu a pracovat se strojem, je-

li demontován nebo poškozen některý ochranný prvek (např. kryt)

• pracovat se strojem tam, kde hrozí vnější

nebezpečí (propadnutí stroje, sesuv půdy, převrácení stroje, únik nebezpečných látek, nebezpečí výbuchu, nebezpečí požáru, nebezpečí úrazu elektrickým

proudem apod.)

4. Při ruční manipulaci je zpravidla zapotřebí

součinnosti více osob, aby byla dodržena

maximální hmotnost břemene, kterou může pracovník zdvihat.

5. Při přepravě je nutné stroj dostatečně zajistit

proti převrácení, pádu nebo posunutí na ložné ploše. Vázací prostředky upevněte za označená místa.

6. Stroj musí být přepravován ve vzpřímené poloze.

• pracovat se strojem tam, kde hrozí

poškození objektů (např. nadměrnými

vibracemi) a poškození podzemních tras inženýrských sítí

• pracovat se strojem v ochranném pásmu

elektrického vedení a trafostanic

• pracovat se strojem za snížené viditelnosti

a v noci, není-li pracovní prostor stroje a celé pracoviště dostatečně osvětleno

• opustit místo obsluhy, je-li stroj v chodu,

a opustit nezajištěný stroj, aniž by bylo zabráněno jeho neoprávněnému použití

• vyřazovat z činnosti bezpečnostní,

ochranné a pojistné systémy a měnit jejich

parametry

• používat stroj, ze kterého uniká olej,

palivo nebo jiné náplně

• spouštět motor jiným způsobem, než je

uvedeno v návodu pro používání

• odstraňovat nečistoty za chodu stroje

• kouřit a manipulovat s otevřeným ohněm

při kontrole a doplňování paliva, mazání a při kontrole akumulátoru

strana 5 vydání 05/2010

Page 6

Elektrocentrály - řada TR / TRT / TRH Návod k používání

1.3. Hygienické zásady

Ropné produkty (palivo, maziva) jsou zdraví

škodlivé látky. Pracovníci, přicházející při obsluze a údržbě stroje do styku s těmito

látkami, jsou povinni dbát obecných zásad

ochrany zdraví a řídit se bezpečnostními a hygienickými návody výrobce těchto látek. Zejména upozorňujeme na:

• ochranu pokožky při práci s ropnými

produkty

• řádné omytí rukou po ukončení práce a

před jídlem; ruce ošetřete vhodným reparačním krémem

1.4. Ekologické zásady

Palivo, maziva a provozní náplně jednotlivých systémů stroje jsou látky, které představují riziko vůči životnímu prostředí. Po vyřazení se stávají odpadem s rizikovými vlastnostmi vůči životnímu prostředí. Mezi rizikový odpad patří i součásti stroje, které přicházejí do styku s uvedenými látkami (např. filtry). Věnujte maximální pozornost zabránění úniku těchto látek do země a do vody (včetně

kanalizace). Tyto látky musí být skladovány tak,

Ropné produkty, čistící a konzervační prostředky a další nebezpečné látky vždy uschovávejte v původních, řádně označených obalech. Nepřipusťte skladování těchto látek v neoznačených lahvích a jiných nádobách (nebo v nádobách od nápojů) s ohledem na nebezpečí záměny. Tyto látky skladujte na bezpečném místě mimo dosah dětí. Dojde-li k náhodnému potřísnění pokožky, sliznic, očí, ke vdechnutí výparů nebo k požití těchto látek, aplikujte ihned zásady první pomoci a vyhledejte neprodleně lékařskou

pomoc.

aby při jejich případném ukápnutí, vylití nebo

porušení obalu byla tato látka zachycena.

Pokud dojde k úniku těchto látek při doplňování paliva, výměně a doplňování olejů a maziv a

manipulaci s dalšími provozními látkami,

zajistěte jejich bezpečnou likvidaci (zasypání absorpční látkou a předání k likvidaci odbornou

firmou).

Vyřazené provozní kapaliny likvidujte v souladu s příslušnými předpisy.

1.5. Likvidace stroje po ukončení jeho životnosti

Při likvidaci stroje po ukončení jeho životnosti je provozovatel stroje povinen dbát příslušných zákonů a předpisů o odpadech a ochraně životního prostředí.

Zejména je nutné zajistit bezpečnou likvidaci nebezpečných látek (viz výše). Doporučujeme obrátit se buď na odbornou

firmu, která likvidaci stroje zajistí, nebo na výrobce a jím pověřené servisní organizace.

1.6. Hygienické údaje

Garantovaná hladiny hluku je nižší než 99 dB(A).

1.7. Nakládání s obalovým materiálem

Firma NTC STAVEBNÍ TECHNIKA spol. s r.o. je registrována u společnosti EKO-KOM a.s.

O zpětném odkupu na všechny druhy obalových materiálů je uzavřena "Smlouva o sdruženém plnění" se společností EKO-KOM a.s., a to buď společností NTC STAVEBNÍ TECHNIKA spol. s r.o. nebo dodavateli obalových materiálů.

strana 6 vydání 05/2010

Page 7

Elektrocentrály - řada TR / TRT / TRH Návod k používání

TYP:

TR-2,2

TR-2,5

TR-3,3

TR-5E

TR-6E

TR-7E

Napětí:

230 V

Výkon:

1 fáze:

2,2 kVA

2,5 kVA

3,3 kVA

5 kVA

6 kVA

7 kVA

Účiník: 1 1 1 1 1 1

Proud:

1 fáze:

10,8 A

14,3 A

21,7 A

26 A

30,5 A

Krytí:

IP 23

Startování

ruční

Motor:

Honda GX160

Honda GX200

Honda GX270

Honda GX390

4-takt - OHV

Ot/min.:

3600 / min.

Objem nádrže:

3,7 l

6 l

6,5 l

Hmotnost:

35 kg

38 kg

40 kg

58 kg

72 kg

75 kg

Rozměry(mm ):

500 x 380 x 380

600 x 400 x 450

740 x 520 x 550

TYP:

TRT-5,5

TRT-6,5

TRT-10

TRT-14

TRT-14 AVR

Napětí:

Kmitočet:

50 Hz

Výkon:

3 fáze:

5,5 kVA

7 kVA

8 kVA

14 kVA

1 fáze:

4 kVA

3x4 kVA

Proud:

3 fáze:

7,9 A

9,4 A

14,2A

20 A

Krytí:

IP 23

Regulace napětí:

kapacitní

AVR

Startování

ruční

elektro

Motor:

Honda GX270

Honda GX390

Honda GX630

Max. výkon:

8 HP/ 6 kW

11 HP/ 8,2 kW

21HP/15,5kW

21 HP/ 15,5 kW

Ot/min.:

3600 / min.

Hmotnost:

73 kg

76 kg

112 kg

116 kg

Rozměry(mm)

740 x 520 x 550

1060 x 660 x 600

2. TECHNICKÝ POPIS

2.1. Základní technické parametry

Jednofázové elektrocen tr ály

Kmitočet: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz

Regulace napětí: kapacitní kapacitní kapacitní kapacitní kapacitní kapacitní

Max. výkon: 4,8 HP/ 3,6 kW 4,8 HP/ 3,6 kW 5,5 HP/ 4,1 kW 8 HP/ 6 kW 11 HP/ 8,2 kW 11 HP/ 8,2 kW

Třífázové elektrocentrály

400 / 230 V 400 / 230 V 400 / 230 V 400 / 230 V 400 / 230 V

Účiník: 0,8 0,8 0,8 0,8 0,8

1 fáze: 18 A 18 A 17 A 3 x 20 A 3 x 20 A

4-takt - OHV 4-takt - OHV 4-takt - OHV 4-takt - OHV 4-takt - OHV

Objem nádrže: 6 l 6,5 l 6,5 l 11 l 11 l

strana 7 vydání 05/2010

Page 8

Elektrocentrály - řada TR / TRT / TRH Návod k používání

Napětí:

Kmitočet:

50 Hz

Výkon:

3 fáze:

5,5 kVA

6,5 kVA

8 kVA

Proud:

3 fáze:

7,8 A

9,2 A

11,4 A

1 fáze:

21 A

30 A

15 A

13 A

Svářecí proud max:

170 A AC

200 A AC

170 A DC

200 A DC

250 A DC

300 A DC

Objem nádrže:

6 l

6,5 l

6 l

6,5 l

11 l

Hmotnost:

73 kg

82 kg

86 kg

118 kg

124 kg

Rozměry:

740 x 520 x 550

860 x 530 x 550

860 x 530 x

550

860 x 530 x 550

1060 x 660 x 600

Eletrocentrály se svařečkou

TYP: TRH-170 TRH-200 TRH-171 TRH-221 TRH-250 TRH-300

230 V 230 V 3x400 / 230 V 3x400 / 230 V 3x400 / 230 V 3x400 / 230 V

1 fáze: 5 kVA 7 kVA 3,5 kVA 3,5 kVA 3 kVA 3 kVA

Motor : Honda GX270 Honda GX390 Honda GX270 Ho n da GX390 Honda GX620 Honda GX670

Max. výkon: 8 HP/ 6 kW 11 HP/ 8,2 kW 8 HP/ 6 kW 11 HP/ 8,2 kW 18,1 HP/ 13,5 kW 20,5 HP/ 15,3 kW

Aktuální výkon motoru namontovaného ve stroji se může lišit s ohledem na různé faktory, jako jsou provozní otáčky motoru ve stroji, provozní podmínky, údržba a další proměnné.

Provozní otáčky motoru NEJSOU shodné se jmenovitými otáčkami motoru a jsou nastaveny dle technologických parametrů stroje.

2.2. Maziva

Jako olejové náplně motoru používejte kvalitní značkové motorové oleje uvedených specifikací.

- motorový olej 15W-40

GX 270, 390 – náplň 1,1 l GX 620– bez výměny olej. filtru náplň 1,5l, s výměnou olej. filtru náplň 1,8l. GX 670 - bez výměny olej. filtru náplň 1,6l, s výměnou olej. filtru náplň 1,9l.

Alternativně lze použít i jiné kvalitní značkové oleje viskózní třídy SAE 15W/40 a výkonnostní

klasifikace API SG/CF 4, API SG/CE.

2.3. Identifikace

Při kontaktu s výrobcem (jako je např. hlášení reklamací, objednávání náhradních dílů, servisu a technické dotazy) je důležité vždy uvádět přesné typové označení Vašeho stroje a jeho výrobní číslo.

Tyto údaje jsou uvedeny na výrobním štítku stroje.

2.4. Identifikace motoru

V případě závady motoru je zapotřebí udávat rovněž typ a výrobní číslo motoru. Toto číslo je

vyražené na bloku motoru (motory HONDA).

strana 8 vydání 05/2010

Pokud budete mít pochybnosti, kontaktujte výrobce.

Page 9

Elektrocentrály - řada TR / TRT / TRH Návod k používání

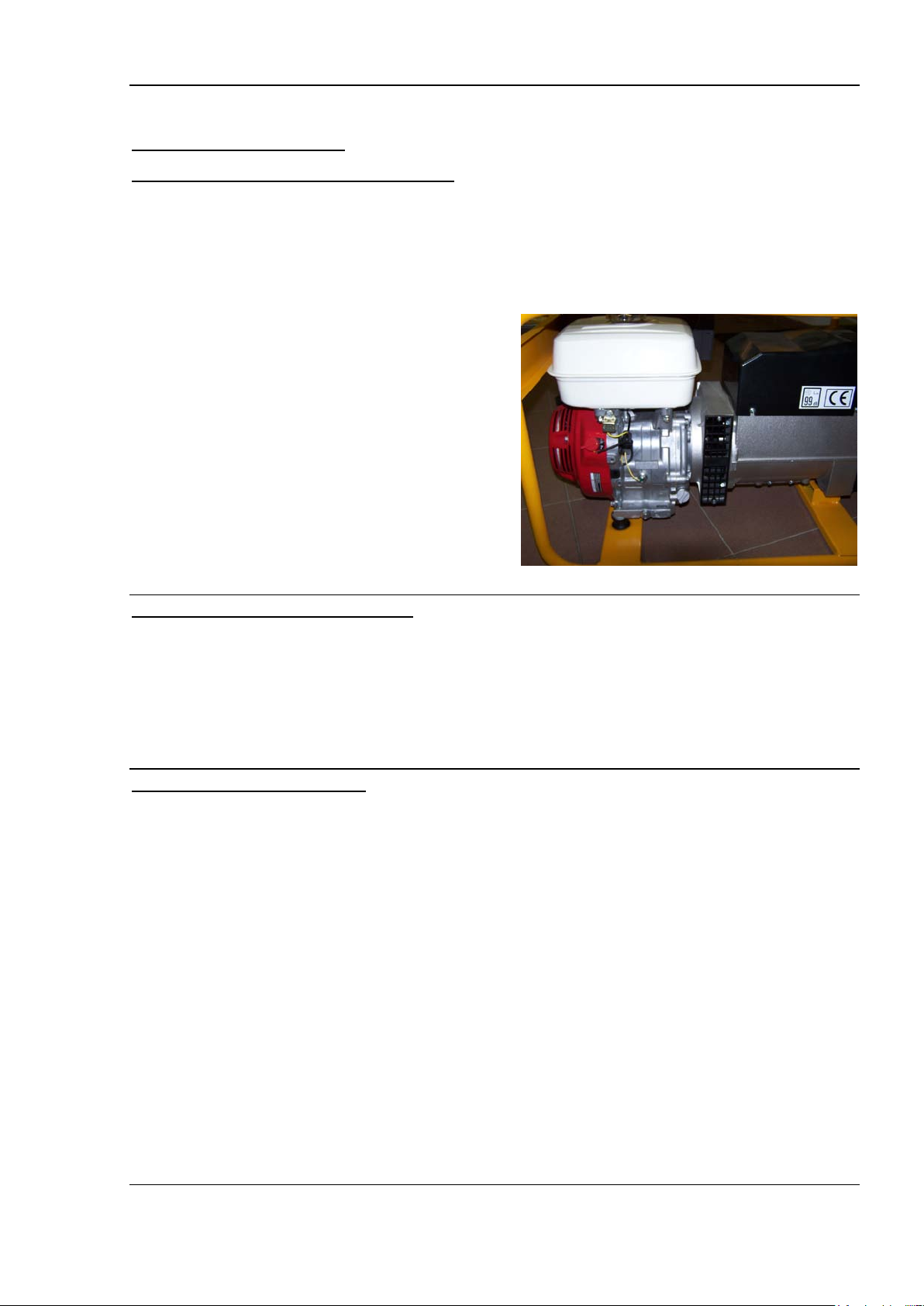

3. PŘED SPUŠTĚNÍM

3.1. Kontrola hladiny motorového oleje

Hladinu motorového oleje doporučujeme pravidelně kontrolovat i u strojů, které jsou vybaveny čidlem hladiny oleje. V případě strojů, které čidlo hladiny oleje nemají, je každodenní

kontrola hladiny oleje nezbytná.

Používejte pouze doporučené druhy olejů.

Viskozitu oleje volte tak, aby odpovídala teplotním podmínkám místa použití.

Uzávěr nalévacího otvoru oleje a měrku otřete čistým hadříkem. Při kontrole hladiny oleje měrku ponořte do olejového hrdla, aniž byste ji

zašroubovali. Je-li hladina oleje pod úrovní

měrky, doplňte do motoru doporučený olej až k horní značce stupnice měrky.

POZOR:

Provozování motoru s nedostatečnou hladinou oleje může mít za následek vážné poškození

motoru.

Hladinu oleje kontrolujte každý den!

3.2. Vizuální kontrola stavu stroje

Pravidelně kontrolujte stav stroje, zejména:

• zda je stroj kompletní (zda nechybí

některé součásti)

• zda nejsou uvolněny šroubové spoje

• zda nedochází k úniku paliva nebo maziv

z motoru nebo vibrátoru

3.3. Kontrola hladiny paliva

1. Pro benzínové motory používejte benzín

pro motorová vozidla s oktanovým číslem

91.

Při nízkém stavu hladiny paliva je třeba

palivo doplnit až k okraji sítka filtru.

Nikdy nepoužívejte směs oleje a benzínu

nebo benzín znečištěný. Zabraňte vnikání

nečistot, prachu nebo vody do palivové

nádrže.

• zda nedošlo k natržení nebo úplnému

utržení gumokovů

Obzvláště pečlivě kontrolujte stav ochranných prvků (kryty) a ovládacích prvků.

strana 9 vydání 05/2010

Page 10

Elektrocentrály - řada TR / TRT / TRH Návod k používání

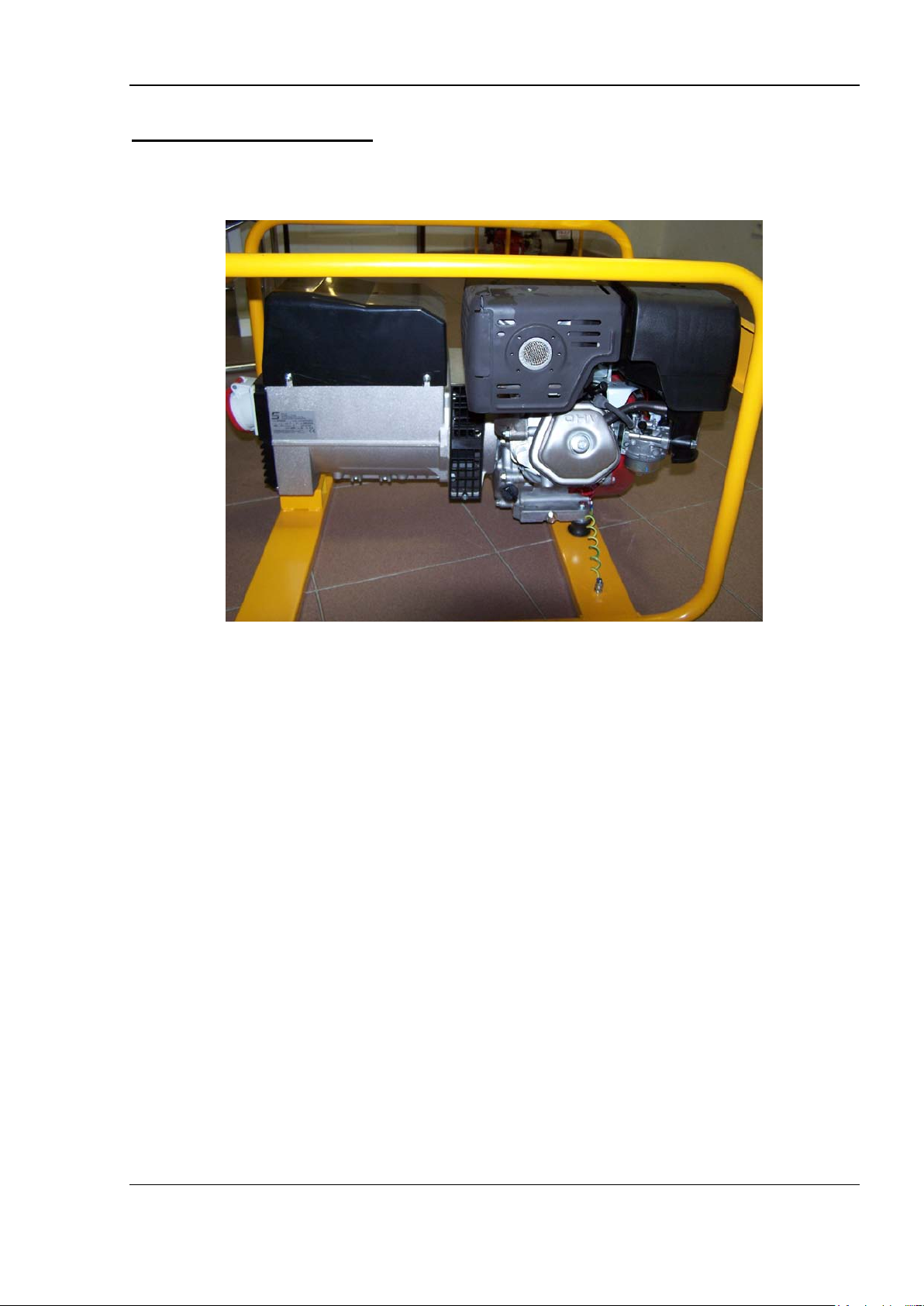

3.4. Kontrola čističe vzduchu

Zkontrolujte čistič vzduchu, abyste se přesvědčili o tom, že je čistý a v dobrém stavu. Čistič vzduchu případně vyčistěte či vyměňte.

Nikdy motor neprovozujte bez čističe vzduchu. Prach a nečistoty nasáté přes karburátor do motoru by způsobily jeho rychlé opotřebení.

strana 10 vydání 05/2010

Page 11

Elektrocentrály - řada TR / TRT / TRH Návod k používání

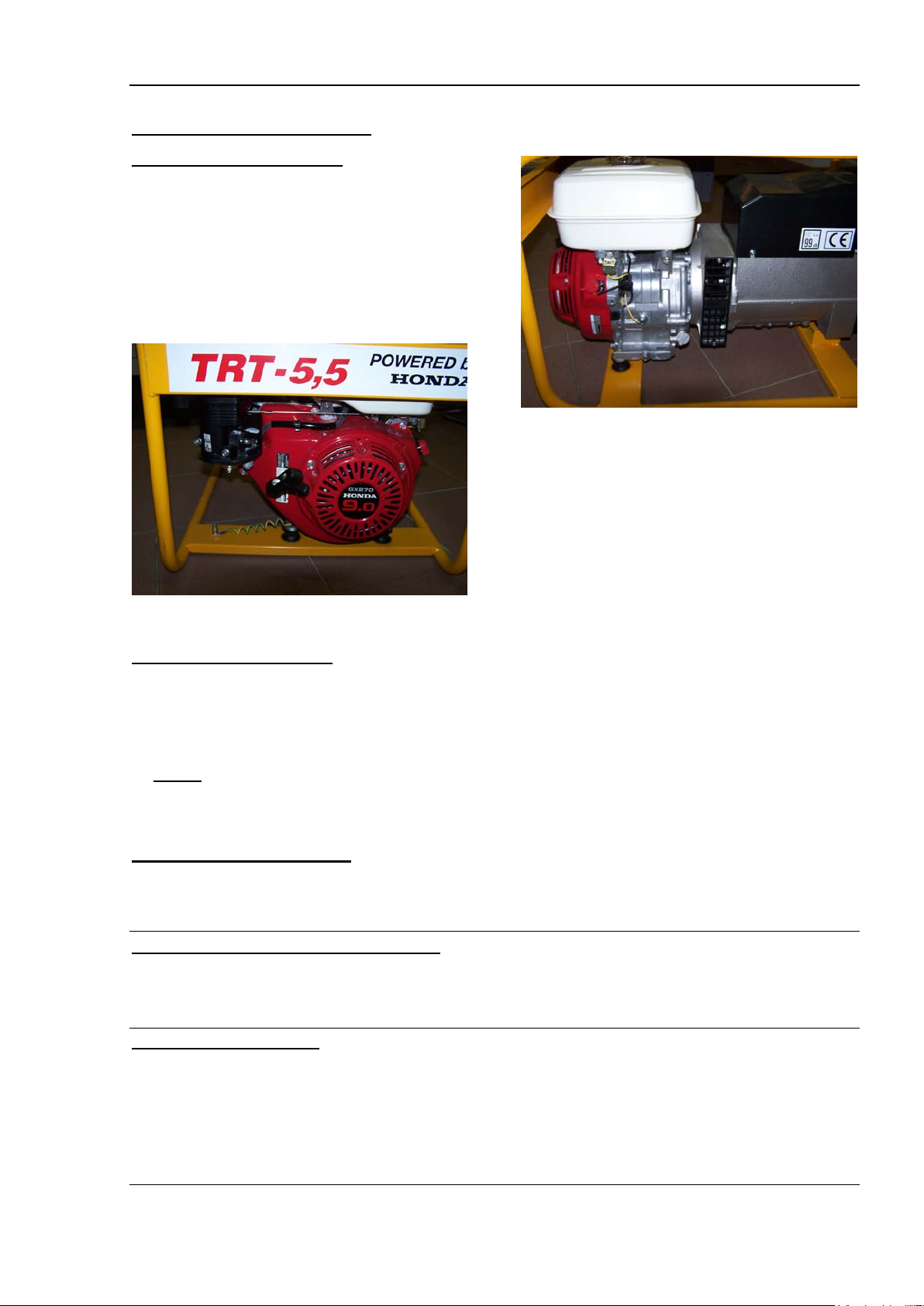

4. PRÁCE SE STROJEM

4.1. Nastartování motoru

1. Otočte palivovým ventilem do polohy otevřeno („ON“).

2. Zapněte spínač zapalování motoru (poloha ON).

3. Táhlo sytiče vytáhněte do polohy zapnuto. Sytič nepoužívejte, je-li motor teplý nebo jeli vyšší teplota okolí.

5. Po zahřátí motoru zatlačte táhlo sytiče do pozice "vypnuto" (OPEN).

4.2. PROVOZ STROJE

1. Otáčky motoru jsou u elektrocentrály pevně nastavené a nelze je měnit.

2. Zvolte režim výstupu dle Vašich potřeb (220 nebo 380V). Je možné současně provozovat jednofázové i třífázové spotřebiče.

Pozor:

Motor zastavit teprve po odpojení spotřebičů !! Průběžně kontrolovat hladinu paliva –

vyvarovat se úplnému vyčerpání paliva z nádrže.

4.3. VYPNUTÍ MOTORU

2. Palivov ý ventil n as ta v te n a "O F F". 1. Spínač zapalování motoru nastavte na

"OFF".

4.4. Manipulace, doprava, skladování

Při manipulaci se strojem a jeho přepravě důsledně dodržujte bezpečnostní pokyny uvedené v tomto návodu, jakož i obecně platné

4.4.1. Ruční manipulace

Při ruční manipulaci je zpravidla zapotřebí součinnosti více osob, aby byla dodržena maximální hmotnost břemene, kterou může

strana 11 vydání 05/2010

přepisy pro práci s manipulační technikou nebo se zdvihacím zařízením.

pracovník zdvihat. Stroj zdvihejte za rám, popř.

za úchyty na základové desce. Nezdvihejte stroj za motor!

Page 12

Elektrocentrály - řada TR / TRT / TRH Návod k používání

4.4.2. Manipulace pomocí jeřábu

Stroj je dovoleno nakládat a přepravovat pouze

pomocí zařízení odpovídající nosnosti (hmotnost stroje je uvedena v kapitole „Základní technické parametry“). Vázací prostředek upevněte na označené místo

Při nakládání jeřábem je nutné dodržovat platné předpisy pro práci s jeřábem. Tuto činnost smí

4.4.3. Manipulace pomocí vysokozdvižného vozíku

Pokud se má se strojem častěji manipulovat pomocí vysokozdvižného vozíku (např. při zasílání sběrnou službou), doporučujeme

4.4.4. Přeprava

Při přepravě je nutné stroj dostatečně zajistit proti převrácení, pádu nebo posunutí na ložné

ploše. Vázací prostředky upevněte za označená místa.

4.4.5. Skladování

Stroj skladujte na místě zajištěném proti krádeži a zneužití. Doporučujeme zastřešené suché místo, kde nepůsobí vliv chemických látek a kde není nadměrná prašnost.

provádět pouze kvalifikovaná osoba (osoby) s platným jeřábnickým, popř. vazačským průkazem.

rámu stroje.

připevnit stroj na paletu a zasílat jej společně s

paletou. Pro jeden stroj je vhodná standardní paleta EUR 1,2 x 0,8 m.

Stroj musí být přepravován ve vzpřímené

poloze.

Před dlouhodobým skladováním stroj nejprve očistěte, opravte poškozená místa nátěru a nakonzervujte (včetně konzervace motoru). Viditelně označte, že je stroj nakonzervovaný.

4.5. Zvláštní podmínky použití stroje

4.5.1. Práce ve vysokých nadmořských výškách

Se zvyšující se nadmořskou výškou dochází k poklesu výkonu motoru způsobenému změnou poměru sycení paliva. Výkon motoru ve vysokých nadmořských výškách se dá částečně zlepšit výměnou hlavní trysky a seřízením karburátoru (benzínové motory) nebo seřízením vstřikovací soustavy (dieselové motory).

4.5.3. Práce ve velmi prašném prostředí

V případě práce ve velmi prašném prostředí zkraťte intervaly čištění filtru vzduchu motoru. Pravidelně čistěte stroj od prachu.

Pokud motor pracuje dlouhodobě v nadmořských výškách nad 1500 m n. m., doporučujeme kontaktovat autorizovaný servis

výrobce motoru.

Pokud práci ve vysokých nadmořských výškách plánujete již při nákupu stroje, doporučujeme upozornit na tuto skutečnost výrobce, který doporučí vhodná opatření.

strana 12 vydání 05/2010

Page 13

Elektrocentrály - řada TR / TRT / TRH Návod k používání

nebo 20 prov. hod.

nebo 50 prov. hod.

nebo 100 prov. hod.

Motorový olej

Kontrola hladiny oleje

DENNĚ

Výměna



Filtr motorového oleje

Výměna

Vždy při výměně motorového oleje

Vzduchový filtr

Kontrola Zapalovací svíčka

Kontrola - čištění

Palivová hadice

Kontrola (výměna)

Každé dva roky

Vůle ventilů

Kontrola - nastavení

Každý rok nebo 250 prov. hodin (2)

Palivová nádrž a síto

Čištění

Každý rok nebo 300 prov hodin (2)

Pryžové pružiny

Kontrola neporušenosti

150 prov. hodin

Vodní čerpadlo

Každý rok nebo 300 prov hodin (2)

Sací ventil vodního čerpadla

6. PLÁN ÚDRŽBY

V plánu údržby jsou uvedeny pouze nejdůležitější úkony. Mimo zde uvedené operace je nutné provádět údržbu a opravy dle provozních podmínek stroje a dále údržbu a opravy dle návodu k používání motoru.

VAROVÁNÍ :

Před započetím jakýchkoliv úkonů údržby vypněte motor.

Položka Úkon První prohlídka Po prvním měs.



Vyčištění

Každý rok nebo 300 prov hodin (2)



Každé 3 měs.

 (1)

Každých 6 měs.



1. Při používání motoru v prašném prostředí provádět údržbu častěji!!!

2. Tyto oblasti údržby by měly být prováděny servisním technikem NTC, popř. autorizovaným servisem dle typu motoru, zvláště pokud uživatel nemá náležité nářadí a znalosti o těchto zařízeních.

strana 13 vydání 05/2010

Page 14

Elektrocentrály - řada TR / TRT / TRH Návod k používání

7. Záruční podmínky

Stavební stroje NTC jsou navrženy a vyrobeny tak, aby vyhovovaly dlouhodobému provozu i za

nejtvrdších podmínek nasazení. Podle dlouholetých zkušeností můžeme říci, že tyto stroje slouží spolehlivě nejen po dobu záruky, ale i dlouho po ní. Pokud se přesto stane, že stroj nepracuje k Vaší spokojenosti, jsme připraveni Vám být kdykoli nápomocni při řešení problému. V případě výskytu závady postupujte takto:

1. Zkontrolujte, zda závada není způsobena nedodržením návodu pro používání, popř. zda se nejedná o

triviální problém (např. nedostatek paliva v nádrži, nedostatek oleje v motoru, zanesený filtr

vzduchu).

2. Pokud se závadu takto nepodaří odstranit, kontaktujte servis: NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120 552 03 Česká Skalice tel: +420 491 401 650 fax: +420 491 401 609 E-mail: [email protected]

3. Přitom uveďte:

• název firmy, Vaše jméno, telefon a fax

• typ a výrobní číslo stroje

• druh závady

• pokud je stroj v záruce, uveďte datum nákupu stroje a upozorněte servis, že se jedná o reklamaci

4. V případě reklamace je dále nutné reklamaci uplatnit písemně, nejlépe pomocí formuláře

„Reklamační protokol“.

5. Každá reklamace bude neprodleně posouzena a pracovník servisu s Vámi dohodne způsob opravy.

Pro veškeré výrobky NTC platí následující záruční podmínky:

Pokud není dohodnuto jinak, ručí výrobce za dodané výrobky a zboží po dobu 24 měsíců od data dodání konečnému zákazníkovi. Pokud se během této doby vyskytne závada způsobená chybou konstrukce,

materiálu nebo výroby, odstraní ji výrobce podle svého výhradního uvážení buď opravou, nebo výměnou vadného dílu.

Ze záruky jsou vyjmuty rychle opotřebitelné díly, jako např. klínové řemeny, gumokovy, filtry, zapalovací svíčky, ovládací lanka. Výrobce neručí za závady způsobené nedodržením návodu pro používání, chybnou nebo nedostatečnou údržbou, neodborným servisním zásahem, použitím pro jiný než zamýšlený účel, použitím nevhodných paliv a maziv, havárií a zásahem vyšší moci. Výrobce dále neručí za škody vzniklé při přepravě a

skladování. Tato záruka platí pouze na území České republiky.

strana 14 vydání 05/2010

Page 15

Elektrocentrály - řada TR / TRT / TRH Návod k používání

Typ stroje:

Výrobní číslo:

Podrobný popis závady:

Je stroj provozuschopný?

ANO*

NE*

Datum zjištění závady:

Datum nahlášení

Datum nákupu stroje:

Stroj zakoupen u:

Dealer:

Uživatel:

Místo nasazení stroje:

Datum prodeje:

Vynětí ze záruky:

ANO/NE*

Je stroj v okamžiku

ANO/NE*

Jméno:

Podpis:

Reklamační protokol

číslo: (vyplní obchodní odd. NTC)

Hlášení závady (vyplní uživatel stroje):

závady:

(adresa, telefon, kontaktní osoba)

(pokud se liší od adresy uživatele)

Řádně vyplněný reklamační protokol prosím odešlete faxem nebo doporučeným dopisem na výše

uvedenou adresu, urychlíte tím vyřízení Vaší reklamace!

Potvrzení oprávněnosti reklamace (vyplní obchodní oddělení NTC):

nahlášení reklamace v záruce?

NTC / dealera*

Podpis ŘJ : Datum:

strana 15 vydání 05/2010
