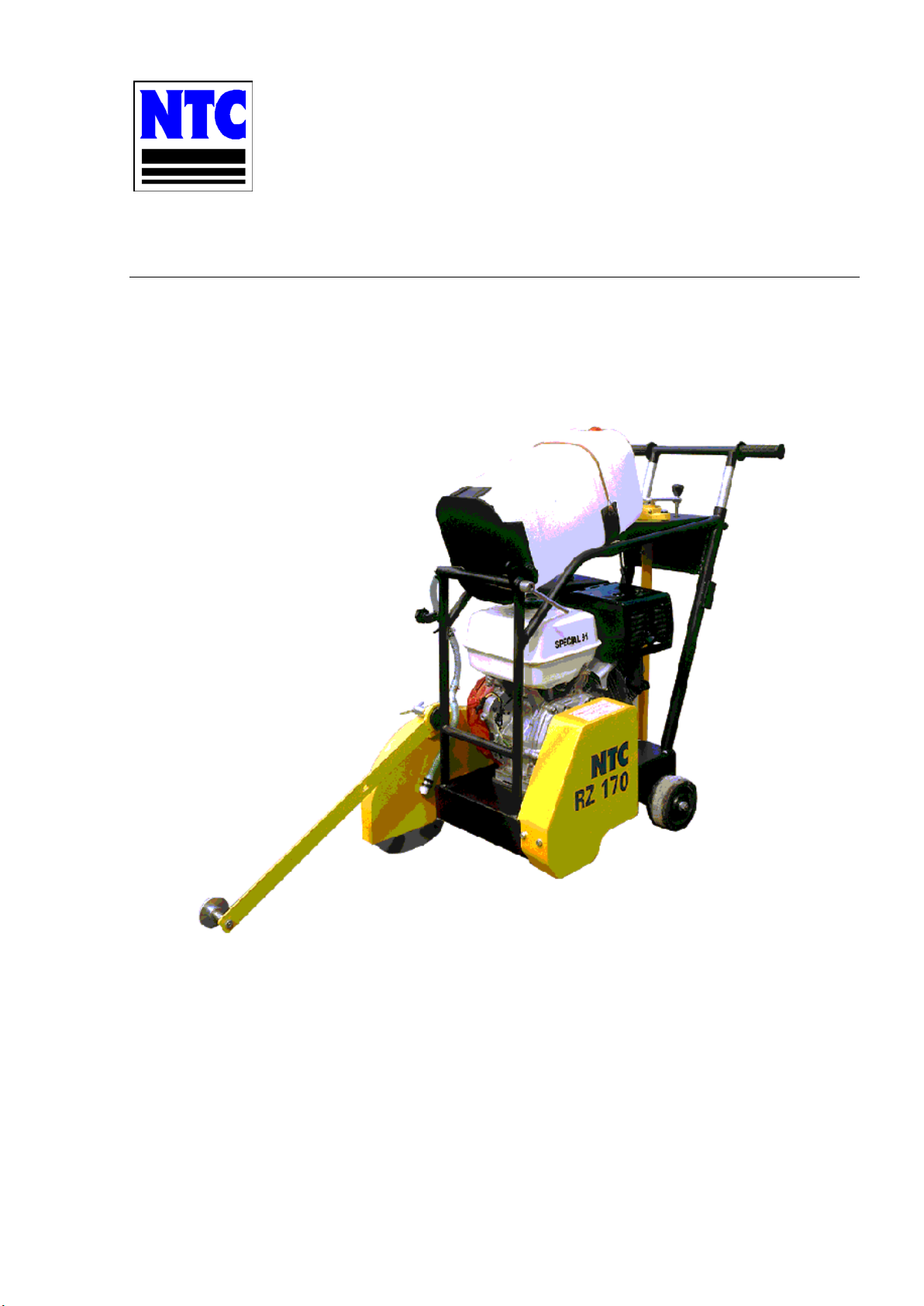

NTC 20376B User guide

Page 1

NTC STAVEBNÍ TECHNIKA spol. s r.o.

Maloskalická 120, 552 03 Česká Skalice Czech Republic Tel.: +420 491 452 184 fax: +420 491 401 609 E-mail: [email protected] www.ntc.cz

NÁVOD K POUŽÍVÁNÍ

ŘEZAČE SPÁR

PŮVODNÍ NÁVOD K POUŽÍVÁNÍ (2006/42/ES)

platí pro typy: RZ 120, RZ 170(195)

RZ 111, RZ 121, RZ 171

(vydání 09/2005)

Page 2

Řezače spár Návod k použ ívání

Sídlo firmy (legal address): V Aleji 654, Nové Město nad Metují 549 01

Sídlo provozovny: Maloskalická 120, Česká Skalice 552 03

(company headquarters)

ŘEZAČ SPÁR

RZ 111, 120, 121, 170, 171, 195

Asphalt and concrete cutters are designed for cutting of joints in asfalt or cenrete s urfaces, i.e. at repairs of r oads,

industrial areas, etc. The machine is driven with four-stroke sin gle-cy linder e ngine HO NDA (rated power 6,0 kW).

Všechna příslušná ustanovení, Strojní zařízení – směrnice 2006/42/ES; NV 176/2008 Sb.

která výrobek splňuje Machinery Directive 2006/42/EC

Noise Emission 2000/14/EC

Elektromagnetická kompatibilita – směrnice 2004/108/ES; NV 616/2006 Sb.

Electromagnetic Compatibility Directive 2004/108/EEC

and technical standards)

Osoby zúčastněné na posouzení Autorizovaná osoba č. 255 (authorized Body No. 255)

shody Notifikovaná osoba č. 1016 (the European Notified Body No. 1016)

of conformity)

Použitý postup na posouzení shody: Na základě směrnice 2000/14/ES příloha VI; NV 9/2002 Sb., příloha 5

(To the conformity assessment Pursuant to the Directive for Noise Emission 2000/14/EC Annex VI

Pursuant to the Machinery Directive 2006/42/EC Annex VIII

107 dB

(Measured sound power level)

110 dB

(Guaranteed sound power level)

ES PROHLÁŠENÍ O SHODĚ(originál)

Prohlašujeme, že zařízení definované níže uvedenými údaji je ve shodě s požadavky níže uvedených NV a směrnic

We declare that the trough below mentioned specifications defined equipment complies with requirements of below cited Directives

Výrobce (manufacturer): NTC STAVEBNÍ TECHNIKA spol. s r.o.

IČ (identification number): 63221152

Osoba pověřená sestavením a NTC STAVEBNÍ TECHNIKA spol. s r.o.

uchováv áním technické dokumenta ce:

(Person in charge of assembling and storing technical documentation)

Název (model):

Typ (type):

Výrobní číslo (serial number)

Popis (description): Řezače spár jsou určeny pro řezání spár do asfaltových a betonových povrchů, např. při opravách vozovek,

EC Declaration of Conformity (překlad/translation)

průmyslových ploch apod. Pohon řezače spár je zajištěn čtyřdobým jednoválcovým motorem HONDA ( jmenovitý výkon: 6,0 kW).

(The product meets all relevent provisions) Emise hluku – směrnice 2000/14/ES; NV 9/2002 Sb.

Harmonizované technické normy a ČSN EN ISO 12100-1,2, ČSN EN ISO 14121-1, ČSN EN 500-1+A1, ČSN EN 500-4+A1, technické normy: ČSN EN 474-1+A1, ČSN EN 60204-1 ed.2

(The harmonized technical standards

(Persons involved in the assessment Státní zkušebna zemědělských, potravinářských a lesnickýcc strojů a.s., Třanovského 622/11, 16304 Praha 6-Řepy, ČR

applied procedure) Na základě směrnice 2006/42/ES příloha VIII; NV 176/2008 Sb., příloha 8

Naměřená hladina akustického výkonu: LWA =

Garantovaná hl adina a kustického výkonu: L

Poznámka:

Note: All regulations were applied in wording of later amendments and modifications valid at the time of this declaration issue without any citation of them.

Veškeré předpisy byly použity ve znění jejich změn a doplňků platných v době vydání tohoto prohlášení bez jejich citování.

The Government Testing Laboratory of Agricultural, Food Industry and Forestry Machines, Joint-stock-company

pAd

Místo a datum vydání: Osoba zmocněná k podpisu za výrobce:

Place and date of issue: Signed by the person entitled do deal in the name of producer:

Česká Skalice, 01.01.2010

Jméno

(Name): Funkce (Grade) Podpis (signature)

Ing. Petr Ratsam jednatel společnosti (Company Executive)

strana 2 vydání 09/2005

Page 3

Řezače spár Návod k použ ívání

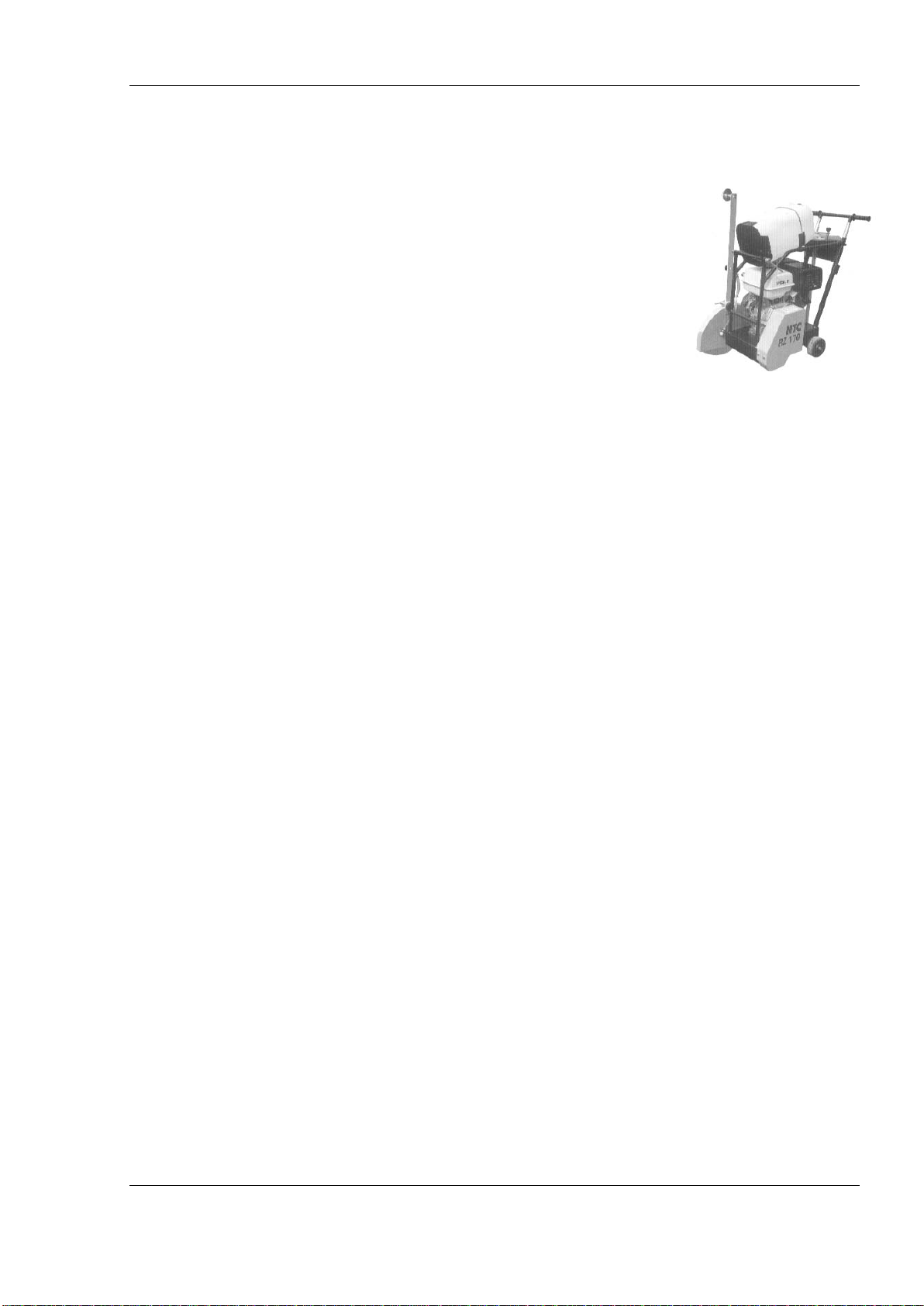

Blahopřejeme Vám k zakoupení řezače spár. Dostáváte vysoce kvalitní stroj, který je vhodný pro

profesionální nasazení v nejtěžších podmínkách. Prostudujte si pečlivě tento návod k používání a s řezačem pracujte vždy v souladu s ním - jen tak je možné zajistit ochranu zdraví obsluhy i dalších osob, bezpečný provoz, vysoký pracovní výkon a

dlouhou životnost stroje.

Výrobce neručí za jakékoli škody vzniklé nedodržením návodu k

používání.

Výrobcem tohoto stroje je firma NTC STAVEBNÍ TECHNIKA spol. s r.o. Adresa: Maloskalická 120 552 03 Česká Skalice tel.: +420 491 452 184, fax: +420 491 401 609 E-mail: [email protected]

Firma NTC STAVEBNÍ TECHNIKA spol. s r.o. má s výrobou stavebních strojů dlouholeté zkušenosti. Stavební stroje NTC se vyvážejí do mnoha evropských zemí, mj. do Španělska, Holandska, Itálie, Maďarska, Rumunska, Ruska, Norska, Itálie.

Firma NTC získala certifikát systému jakosti výroby podle normy ISO 9001:2008.

Všechny výrobky NTC procházejí testováním, měřením a posouzením bezpečnostních rizik a nesou schvalovací označení CE.

OBSAH:

1. BEZPEČNOSTNÍ POKYNY ............................................................................................................................. 5

1.1. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S MALOU STAVEBNÍ MECHANIZACÍ ......................................... 5

1.1.1. Požadavky na kvalifikaci obsluhy ............................................................................................................ 5

1.1.2. Povinnosti provozovatele ......................................................................................................................... 5

1.1.3. Povinnosti obsluhy ................................................................................................................................... 5

1.1.4. Provoz stroje ............................................................................................................................................ 6

1.1.5. Prohlídky, údržba a opravy ..................................................................................................................... 6

1.1.6. Nakládání a přeprava .............................................................................................................................. 7

1.2. ZAKÁZANÉ ČINNOSTI ......................................................................................................................................... 7

1.3. HYGIENICKÉ ZÁSADY ........................................................................................................................................ 7

1.4. EKOLOGICKÉ Z ÁSADY........................................................................................................................................ 6

1.5. LIKVIDACE STROJE PO UKONČENÍ JEHO ŽIVOTNOSTI .......................................................................................... 8

1.6. BEZPEČNOSTNÍ POKYNY PRO PRÁCI S ŘEZAČEM SPÁR........................................................................................ 8

1.7. HYGIENICKÉ ÚDAJE ........................................................................................................................................... 9

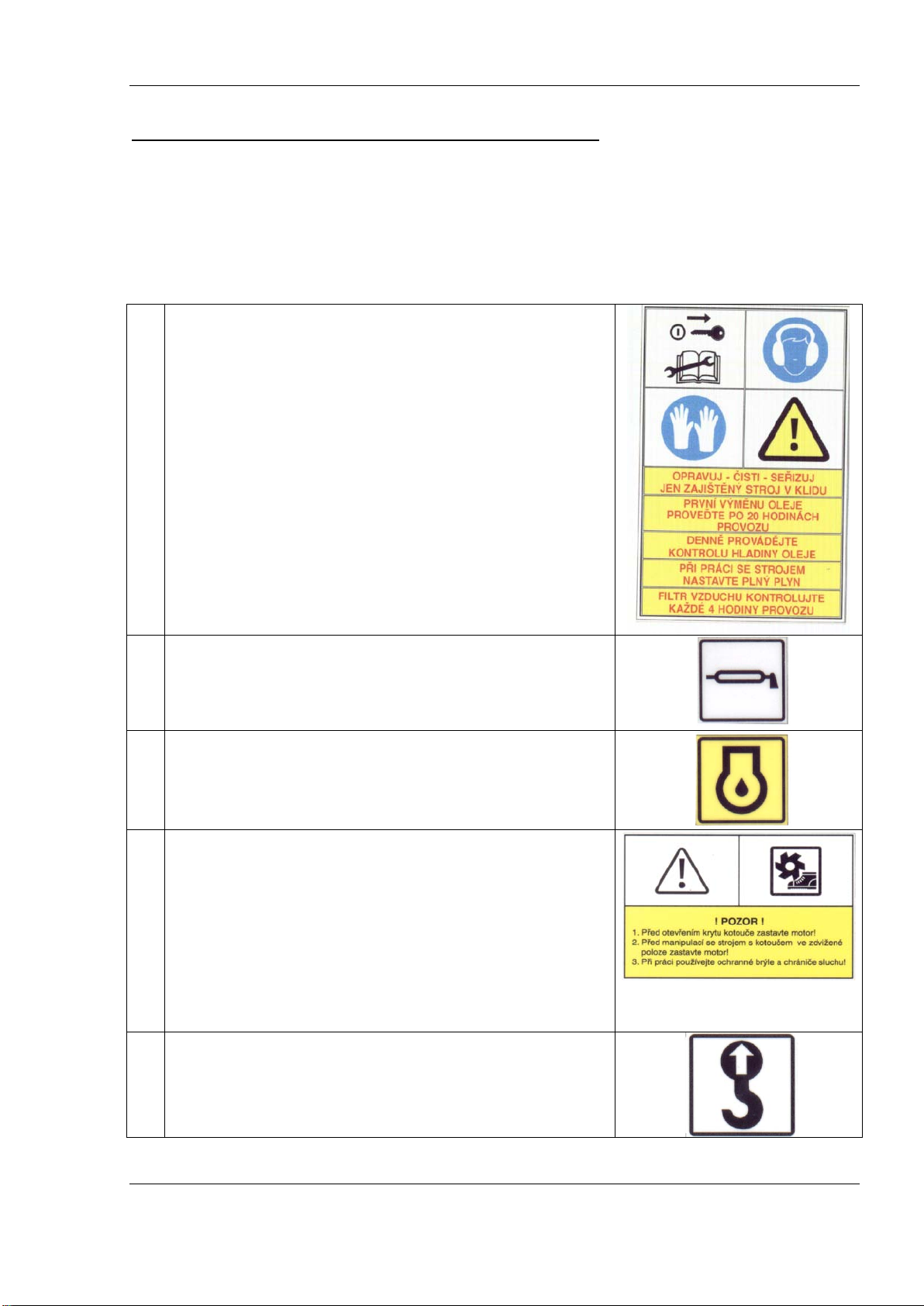

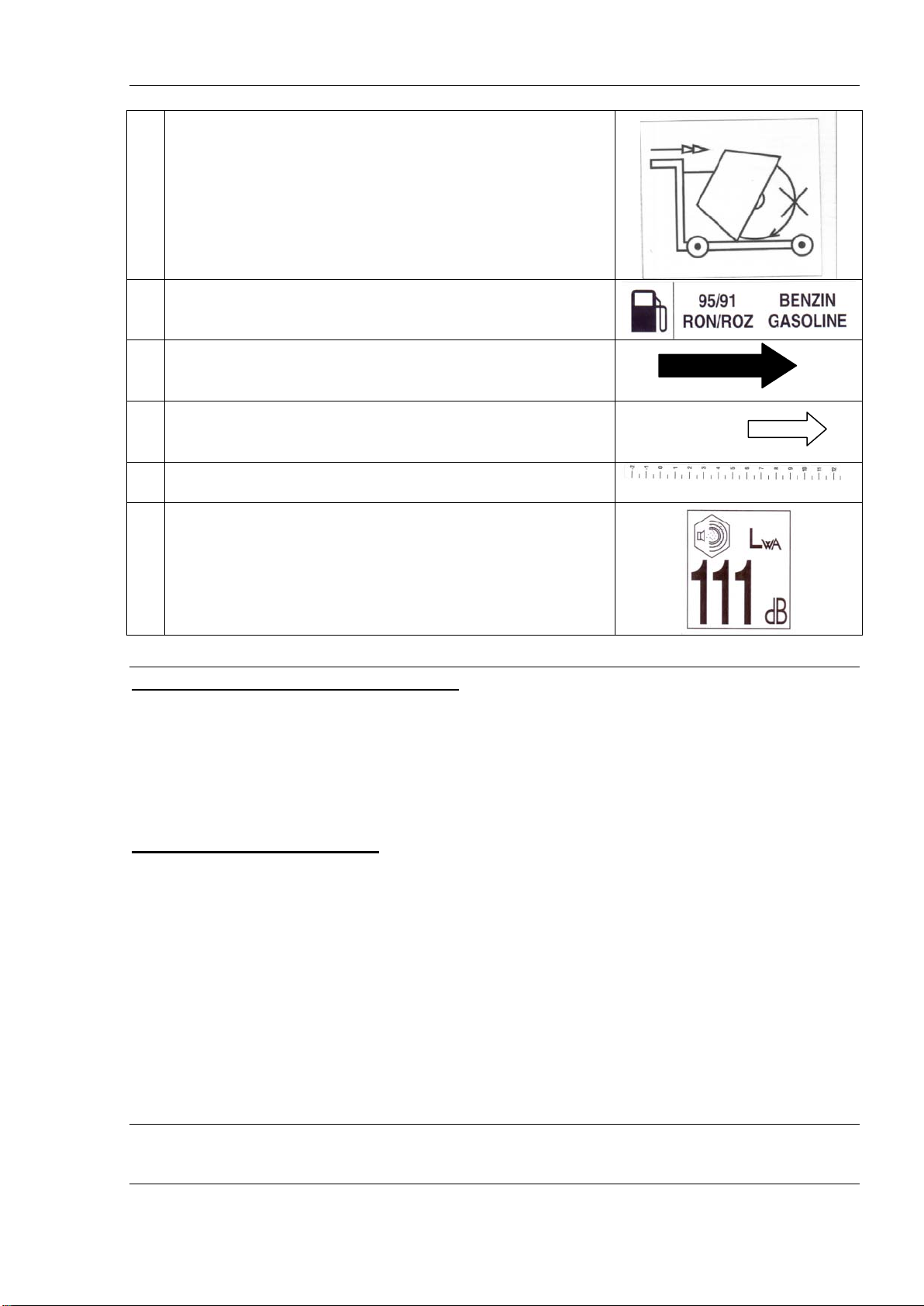

1.8. SEZNAM BEZPEČNOSTNÍCH ZNAČEK POUŽÍVANÝCH NA STROJI ........................................................................ 10

1.9. NAKLÁDÁNÍ S OBALOVÝM MATERIÁLEM ......................................................................................................... 11

2. TECHNICKÝ POPIS ....................................................................................................................................... 11

2.1. ZÁKLADNÍ TECHNICKÉ PARAMETRY: ............................................................................................................... 12

2.2. MAZIVA........................................................................................................................................................... 12

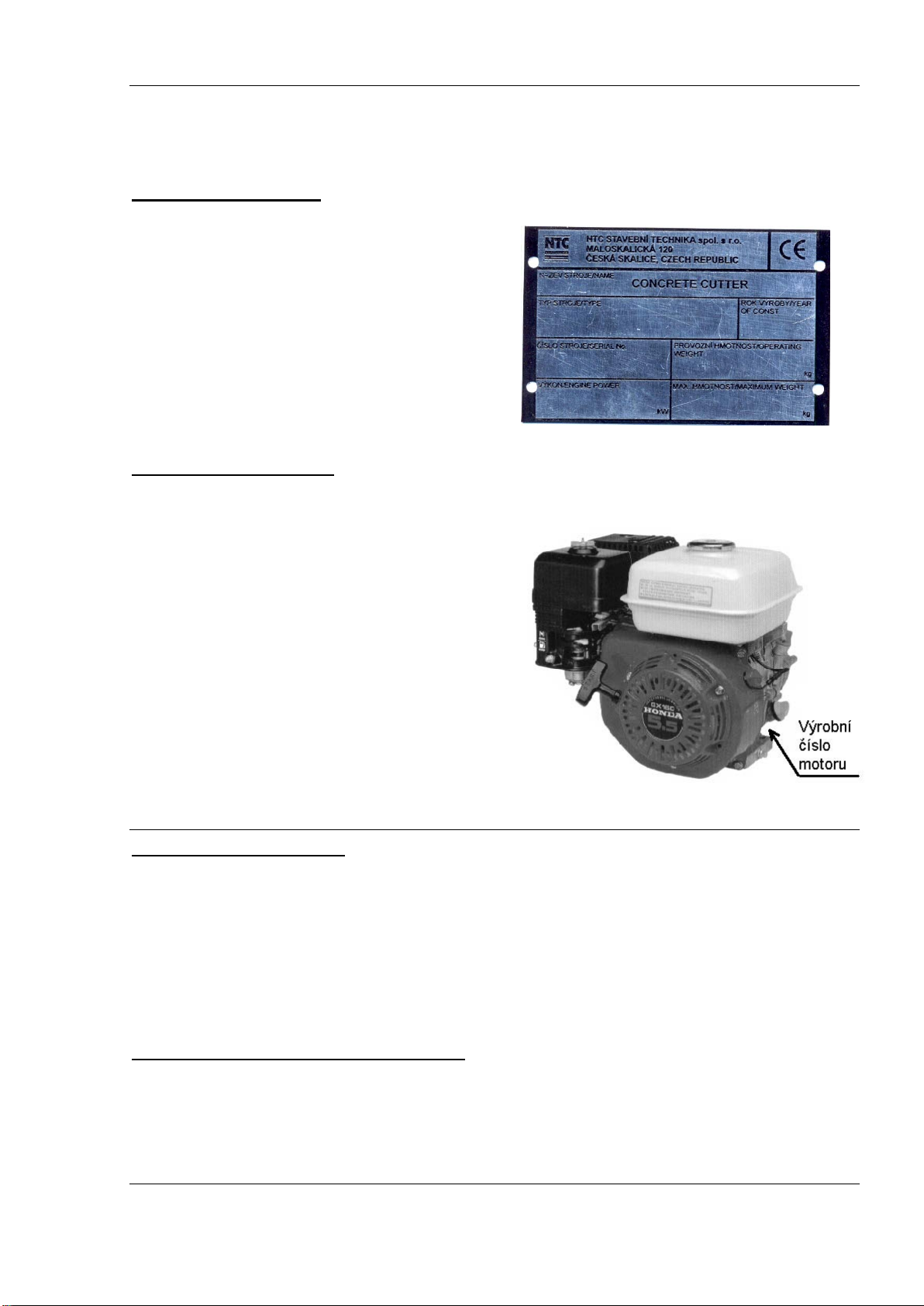

2.3. IDENTIFIKACE .................................................................................................................................................. 13

2.4. IDENTIFIKACE MOTORU ................................................................................................................................... 13

PŘED SPUŠTĚNÍM ......................................................................................................................................... 13

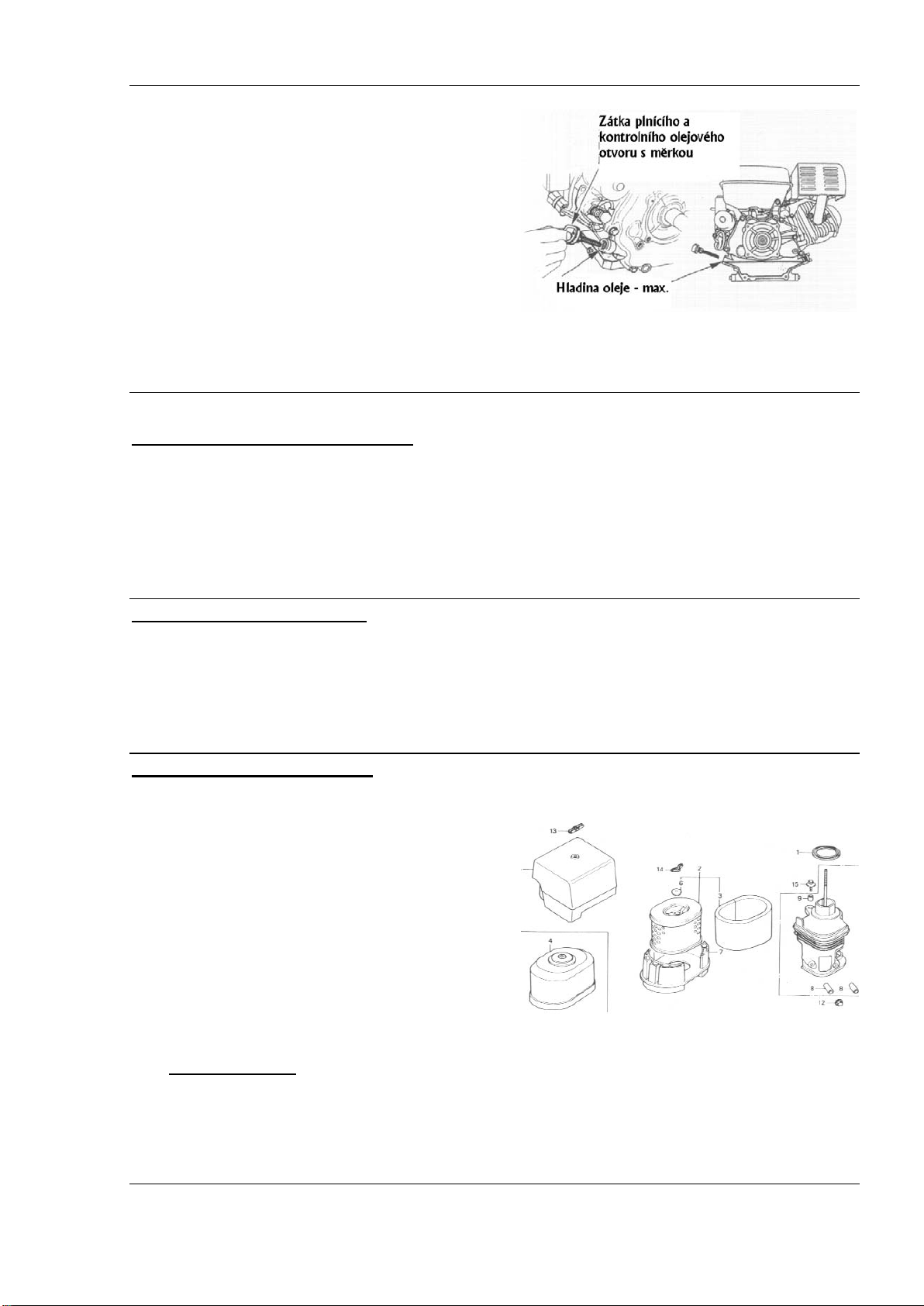

3.1. KONTROLA HLADINY MOTOROVÉHO OLEJE ..................................................................................................... 13

3.2. VIZUÁLNÍ KONTROLA STAVU STROJE ............................................................................................................... 14

3.3. KONTROLA HLADINY PALIVA ........................................................................................................................... 14

3.4. KONTROLA ČISTIČE VZDUCHU ......................................................................................................................... 14

strana 3 vydání 09/2005

Page 4

Řezače spár Návod k použ ívání

Revize č.

Obsah

Datum

Úprava kap. 1.5

08/2003

Doplnění typů RZ 111, RZ 121, RZ 171

08/2003

Celková úprava a aktualizace

05/2005

Aktualizace dle NV č.176/2008 Sb.

01/2010

3.4. Převržení stroje

........................................................…...............................…........................14

4. PRÁCE SE STROJEM .................................................................................................................................... 14

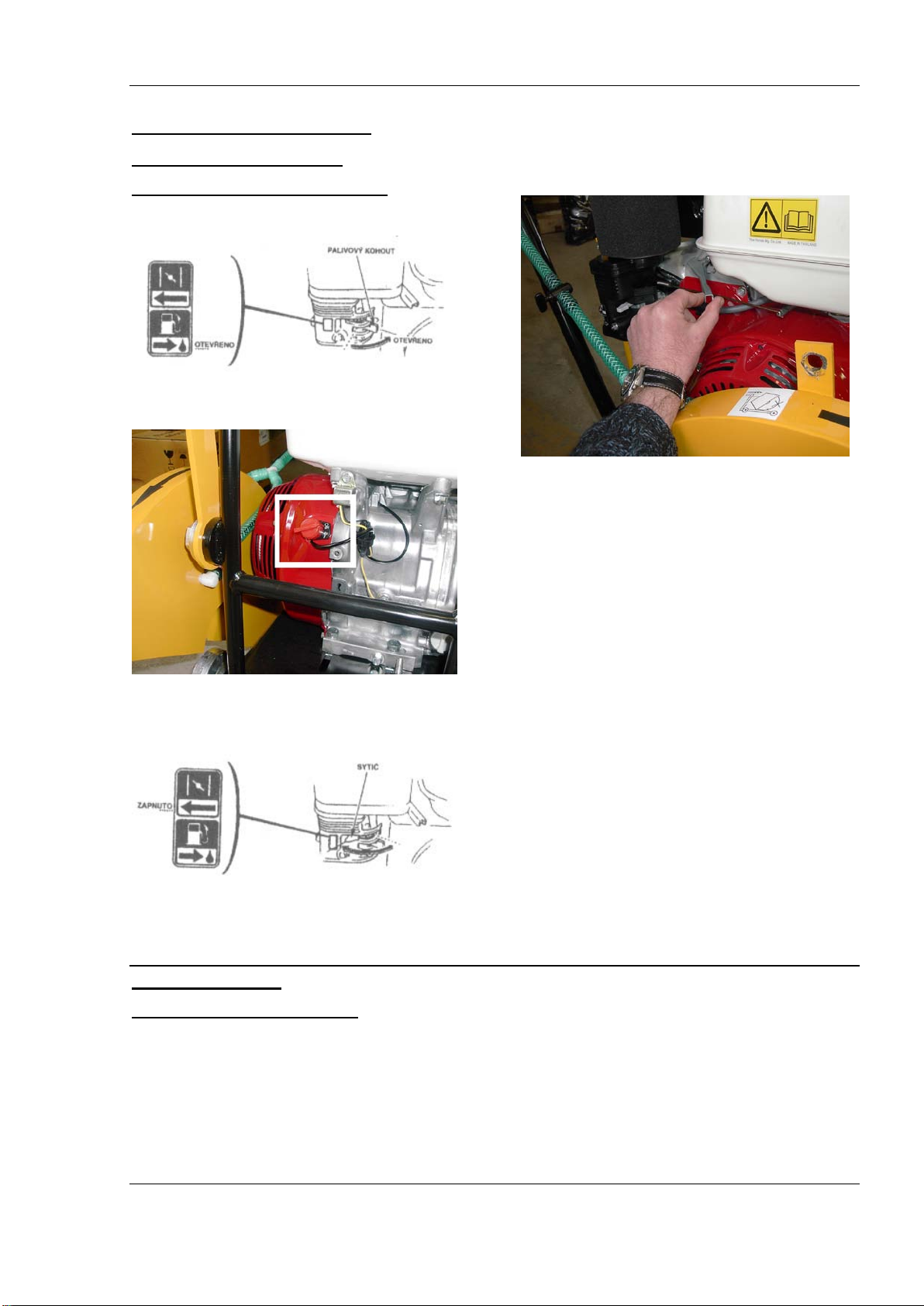

4.1. NASTARTOVÁNÍ MOTORU ................................................................................................................................ 15

4.1.1. Benzínové motory HONDA a ROBIN .................................................................................................... 15

4.2. PROVOZ STROJE ......................................................................................................................................... 15

4.2.1. Volba řezacího kotouče ......................................................................................................................... 15

4.2.2. Nasazení řezacího kotouče .................................................................................................................... 16

4.2.3. Řezání .................................................................................................................................................... 17

4.2.4. Stupnice hloubky řezu ............................................................................................................................ 17

4.3. VYPNUTÍ MOTORU .................................................................................................................................... 17

4.4. MANIPULACE, DOPRAVA, SKLADOVÁNÍ ........................................................................................................... 17

4.4.1. Ruční manipulace .................................................................................................................................. 17

4.4.2. Manipulace pomocí jeřábu .................................................................................................................... 18

4.4.3. Manipulace pomocí vysokozdvižného vozíku ......................................................................................... 18

4.4.4. Přeprava ................................................................................................................................................ 18

4.4.5. Skladování ............................................................................................................................................. 18

4.5. ZVLÁŠTNÍ PODMÍNKY POUŽITÍ STROJE ............................................................................................................. 18

4.5.1. Práce za nízkých teplot .......................................................................................................................... 18

4.5.2. Práce ve vysokých nadmořských výškách .............................................................................................. 18

4.5.3. Práce ve velmi prašném prostředí ......................................................................................................... 18

5. ÚDRŽBA ........................................................................................................................................................... 19

5.1. ÚDRŽBA MOTORU............................................................................................................................................ 19

5.2. NAPÍNÁNÍ KLÍNOVÝCH ŘEMENŮ ...................................................................................................................... 19

5.3. KONTROLA ŠROUBOVÝCH SPOJŮ ..................................................................................................................... 19

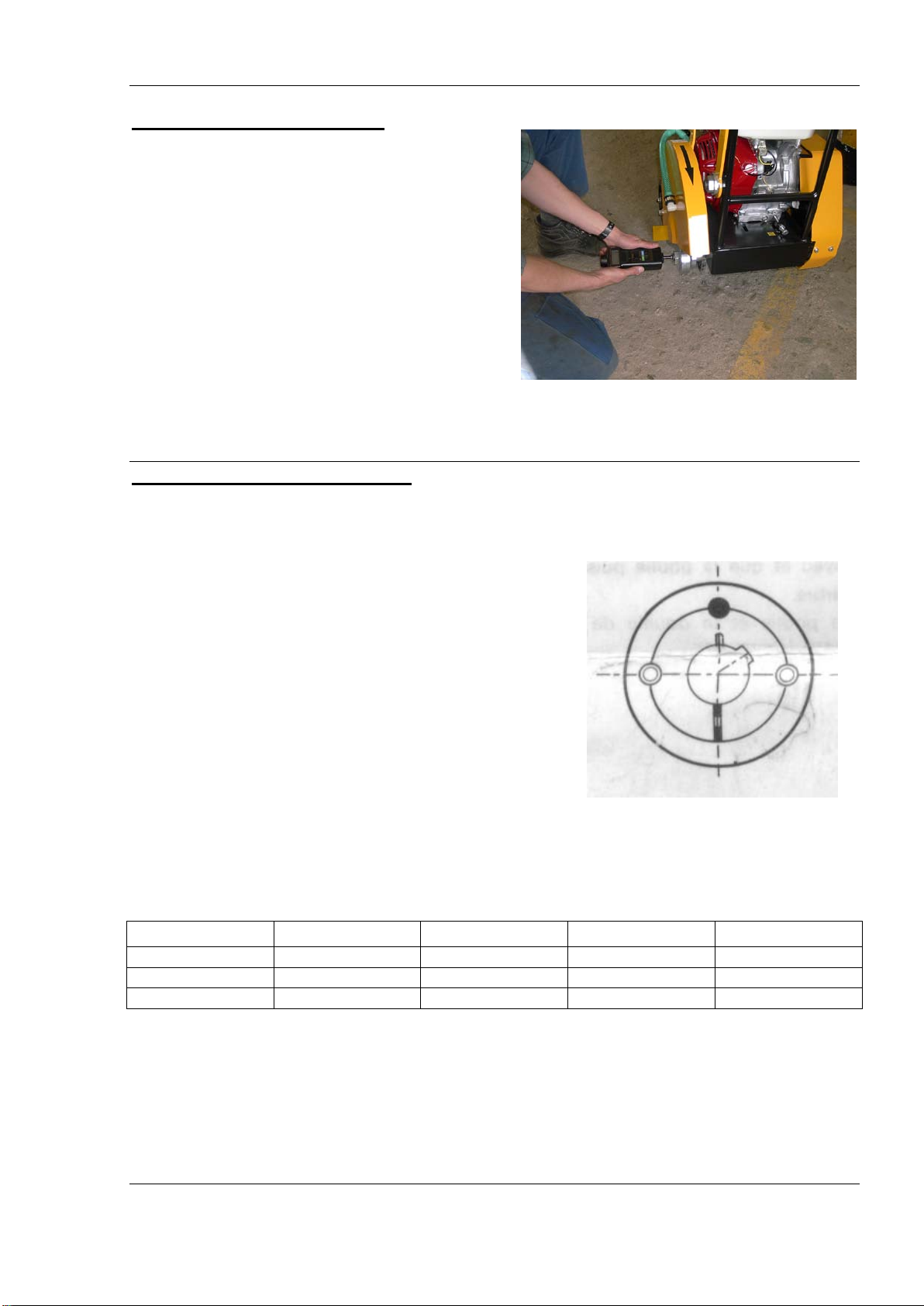

5.4. NASTAVENÍ OTÁČEK MOTORU ......................................................................................................................... 20

5.5. MONTÁŽ A DEMONTÁŽ ŘEMENIC ..................................................................................................................... 20

6. PLÁN ÚDRŽBY ................................................................................................................................................ 21

7. ZÁRUČNÍ PODMÍNKY ....................................................................................................................................... 22

strana 4 vydání 09/2005

Page 5

Řezače spár Návod k použ ívání

1. BEZPEČNOSTNÍ POKYNY

1.1. Všeobecné bezpečnostní pokyny pro práci s malou stavební mechanizací

1.1.1. Požadavky na kvalifikaci obsluhy

Pro práci s malou stavební mechanizací se

obecně nepožaduje průkaz strojníka. Osoba pověřená obsluhou stavební mechanizace musí splňovat následující podmínky.

1. Samostatnou obsluhou stroje smějí být zaměstnány pouze osoby, které:

• dokončily 18 rok života

• jsou tělesně a duševně způsobilé

• k práci se strojem byly zaučeny a

prokázaly k tomu schopnost vůči zaměstnavateli

• lze od nich očekávat, že splní spolehlivě

úkoly na ně kladené

1.1.2. Povinnosti provozovatele

Provozovatelem se rozumí fyzická nebo právnická osoba, která provádí stavební práce a

k tomu účelu používá stavební stroj. Provozovatel ručí za bezpečnost práce se

strojem. Provozovatel je povinen zejména:

• určit obsluhu stroje a zajistit její

proškolení

• zajistit obsluze podmínky k bezpečné

práci se strojem

• kontrolovat dodržování bezpečnostních

pokynů

• jsou prací se strojem zaměstnavatelem

pověřeny.

2. Před započetím práce se obsluha musí

seznámit s návodem pro používání a během

práce dodržovat jeho ustanovení.

3. Obsluha se musí seznámit s bezpečnostními pokyny platnými pro práci se strojem a tyto pokyny musí po celou dobu práce dodržovat.

Seznámení s bezpečnostními pokyny musí být prokazatelné, tj. obsluha musí vůči zaměstnavateli potvrdit toto seznámení svým

podpisem.

• kontrolovat, zda obsluha pracuje se

strojem v souladu s návodem pro používání

• zajistit pravidelné prohlídky, údržbu a

opravy stroje

• zajistit uložení návodu pro používání tak,

aby byl obsluze v případě potřeby k

dispozici

• zajistit vhodné, bezpečné a odpovídajícím

způsobem zajištěné místo pro skladování

stroje, není-li tento používán Provozovatel je dále povinen zajistit dodržování zákonných požadavků na bezpečnost práce a

předpisů platných pro konkrétní pracoviště.

1.1.3. Povinnosti obsluhy

Obsluhu stroje určí provozovatel stroje, přičemž

je nutné splnit podmínky podle bodu 1.1.1. Obsluha je povinna zejména:

• před započetím práce se seznámit s

návodem pro používání, včetně bezpečnostních pokynů

• dodržovat všechna ustanovení návodu pro

používání

• seznámit se s místem práce včetně

bezpečnostních předpisů platných pro dané pracoviště a tyto během práce

dodržovat

strana 5 vydání 09/2005

• při práci věnovat plnou pozornost obsluze

stroje

• zajistit provádění pravidelných prohlídek,

údržby a oprav stroje dle návodu pro

používání

• vyžadovat po zaměstnavateli zajištění

podmínek pro dodržení bezpečnostních

pokynů, provádění prohlídek, údržby a

oprav stroje

• zabránit poškození, zcizení nebo

neoprávněnému použití stroje zejména

tím, že bude po skončení práce stroj vždy

ukládat na bezpečné a zajištěné místo

Page 6

Řezače spár Návod k pou žívání

1.1.4. Provoz stroje

Při práci se strojem musí obsluha dodržovat

následující pokyny:

1. Před započetím práce proveďte kontrolu stroje, zejména všech ochranných prvků

(např. krytů) a ovládacích prvků. Zkontrolujte rovněž palivovou soustavu na únik paliva a oleje z motoru. V případě zjištění závady je zakázáno se strojem dále pracovat, dokud není závada odstraněna.

2. Při práci používejte předpisy stanovené osobní ochranné pomůcky (např. ochranná přilba, chrániče sluchu, ochranné brýle,

rukavice, pracovní obuv atd.). Používaný

pracovní oděv musí pevně přiléhat;

nepoužívejte volný nebo poškozený

(potrhaný) oděv. Nenoste řetízky, hodinky,

prsteny - tyto mohou být zachyceny rotujícími částmi stroje a způsobit poranění.

3. Před započetím práce zkontrolujte, zda je

možné stroj bezpečně nastartovat, aniž by

došlo k ohrožení obsluhy nebo dalších osob.

4. Motor nestartujte v uzavřených prostorách, pokud není zajištěno dostatečné a účinné větrání.

5. Během práce se strojem věnujte plnou pozornost ovládání stroje, aby nedošlo k

ohrožení obsluhy, dalších osob, popř. aby nedošlo ke kolizi s pevnými překážkami

nebo dalšími stroji a vozidly.

6. Při práci sledujte, zda stroj nevydává

neobvyklé zvuky nebo zda se neobjeví kouř,

který by mohl signalizovat závadu. V

případě jakýchkoli známek závady ihned přerušte práci a zajistěte opravu stroje.

7. Doplňování pohonných látek se provádí při zastaveném motoru a to tak, aby pohonná

směs nepřišla do styku s horkými částmi motoru. Pokud dojde k přelití paliva, přeteklé palivo ihned otřete.

Palivo nedoplňujte až po hranu hrdla.

8. Je nutno dbát na těsnost uzávěru nádrže na

pohonné látky. V době když stroj není v provozu, je třeba, aby uzavírací kohout paliva byl uzavřen. Při dopravě na delší

vzdálenosti je nutno palivo z nádrže vypustit.

POZOR! Netěsnící (prasklé) nádrže a rozvody

paliva mohou přivodit explozi a proto je nutné je neprodleně vyměnit.

9. V prostředí s nebezpečím výbuchu hořlavých plynů nebo prachů je provoz

stroje zakázán!

10. Při provozu stroje v uzavřených prostorách

(tunely, štoly, hluboké jámy ...) je potřeba zajistit obsluze přívod čerstvého vzduchu (viz příslušné předpisy pro stavební práce).

11. Po ukončení práce vypněte motor a odstavte stroj na bezpečné místo a zajistěte jej proti zcizení nebo neoprávněnému použití. Stroj

je nutno odstavit tak, aby nemohlo dojít k

jeho pádu, převrácení nebo aby nepřekážel pohybu dalších strojů a vozidel.

1.1.5. Prohlídky, údržba a opravy

1. Pravidelně kontrolujte technický stav stroje

se zvláštním zřetelem na bezvadnou funkci ochranných a ovládacích prvků. V případě zjištění závady zajistěte její odstranění.

2. Servisní práce na stroji smí provádět pouze kvalifikovaná osoba pověřená provozovatelem stroje nebo pracovník servisní organizace.

3. Servisní práce na stroji provádějte pouze na

takovém pracovišti, kde jsou zajištěny a zachovány ekologické předpisy, čistota a bezpečnost práce. Pokud je to možné, provádějte servisní práce na dílenském

pracovišti s odpovídajícím vybavením.

Je-li nutné provádět servisní práce přímo na

staveništi, je nutné zajistit pracoviště tak,

aby nedošlo ke kolizi s jinými stroji a

vozidly. Je zakázáno provádět servisní práce

strana 6 vydání 09/2005

na místě, kde může dojít k ohrožení ekologie, bezpečnosti práce vlivem vnějších vlivů, např. sesuvem půdy, pádem cizích předmětů, provozem jiných strojů a vozidel

apod.

4. Servisní práce provádějte pouze při

vypnutém motoru. Pokud je nutné při některých úkonech motor nastartovat, věnujte maximální pozornost bezpečnosti

práce.

5. Při opravách používejte pouze originální

náhradní díly. Pouze takové díly byly výrobcem odzkoušeny a jsou zárukou

bezpečného provozu stroje.

6. Změny a úpravy na stroji smějí být

prováděny pouze s výslovným souhlasem výrobce!

Page 7

Řezače spár Návod k pou žívání

1.1.6. Nakládání a přeprava

1. Stroj je dovoleno nakládat a přepravovat pouze pomocí zařízení odpovídající nosnosti

(hmotnost stroje je uvedena v kapitole „Základní technické parametry“).

2. Při nakládání jeřábem je nutné dodržovat

platné předpisy pro práci s jeřábem. Tuto činnost smí provádět pouze kvalifikovaná osoba (osoby) s platným jeřábnickým, popř. vazačským průkazem.

3. Vázací prostředek upevněte na označené místo rámu stroje . .

1.2. Zakázané činnosti

Při práci se strojem je zakázáno zejména:

• používat stroj k jiným činnostem, než pro

které je určen

• ovládat stroj jiným způsobem, než je

uvedeno v návodu pro používání

• pracovat se strojem pod vlivem

alkoholických nápojů, omamných látek nebo léků s negativním vlivem na

schopnost obsluhy ovládat stroj

• pracovat se strojem, pokud by jeho

provozem byla ohrožena bezpečnost osob, objektů a věcí,

• uvádět do chodu a pracovat se strojem,

jsou-li v jeho nebezpečném dosahu další osoby

• uvádět do chodu a pracovat se strojem, je-

li demontován nebo poškozen některý ochranný prvek (např. kryt)

• pracovat se strojem tam, kde hrozí vnější

nebezpečí (propadnutí stroje, sesuv půdy, převrácení stroje, výron nebezpečných látek, nebezpečí výbuchu, nebezpečí požáru, nebezpečí úrazu elektrickým

proudem apod.)

4. Při ruční manipulaci je zpravidla zapotřebí

součinnosti více osob, aby byla dodržena maximální hmotnost břemene, kterou může

pracovník zdvihat.

5. Při přepravě je nutné stroj dostatečně zajistit

proti převrácení, pádu nebo posunutí na

ložné ploše.

6. Stroj musí být přepravován ve vzpřímené poloze. Se zajištěnou ruční brzdou.

• pracovat se strojem tam, kde hrozí

poškození objektů a poškození

podzemních tras inženýrských sítí

• pracovat se strojem v ochranném pásmu

elektrického vedení a trafostanic

• pracovat se strojem za snížené viditelnosti

a v noci, není-li pracovní prostor stroje a celé pracoviště dostatečně osvětleno

• opustit místo obsluhy je-li stroj v chodu a

opustit nezajištěný stroj, aniž by bylo zabráněno jeho neoprávněnému použití

• vyřazovat z činnosti bezpečností,

ochranné a pojistné systémy a měnit

jejich parametry

• používat stroj, ze kterého uniká olej,

palivo nebo jiné náplně

• spouštět motor jiným způsobem, než je

uvedeno v návodu pro používání

• odstraňovat nečistoty za chodu stroje

• kouřit a manipulovat s otevřeným ohněm

při kontrole a doplňování paliva, mazání

1.3. Hygienické zásady

Ropné produkty (palivo, maziva) a nátěrové hmoty včetně ředidel jsou zdraví škodlivé látky. Pracovníci, přicházející při obsluze a údržbě stroje do styku s těmito látkami jsou povinni dbát obecných zásad ochrany zdraví a řídit se bezpečnostními a hygienickými návody výrobce těchto látek. Zejména upozorňujeme na:

strana 7 vydání 09/2005

• ochranu pokožky při práci s ropnými

produkty

• řádné omytí rukou po ukončení práce a

před jídlem; ruce ošetřete vhodným reparačním krémem

Ropné produkty, nátěrové hmoty, ředidla, čistící a konzervační prostředky a další nebezpečné látky vždy uschovávejte v původních, řádně označených obalech. Nepřipusťte skladování

Page 8

Řezače spár Návod k pou žívání

těchto látek v neoznačených lahvích a jiných nádobách (nebo v nádobách od nápojů) s ohledem na nebezpečí záměny. Tyto látky skladujte na bezpečném místě mimo dosah dětí.

1.4. Ekologické zásady

Palivo, maziva a provozní náplně jednotlivých systémů stroje jsou látky, které představují riziko vůči životnímu prostředí. Po vyřazení se stávají odpadem s rizikovými vlastnostmi vůči životnímu prostředí. Mezi rizikový odpad patří i součásti stroje, které přicházejí do styku s uvedenými látkami (např. filtry). Věnujte maximální pozornost zabránění úniku těchto látek do země a do vody (včetně

kanalizace). Tyto látky musí být skladovány tak,

1.5. Likvidace stroje po ukončení jeho životnosti

Při likvidaci stroje po ukončení jeho životnosti je uživatel povinen dbát všech platných zákonů a předpisů o odpadech a ochraně životního prostředí. U likvidovaného stroje musí být odstraněna olejová náplň z motoru včetně demontáže použitých filtrů.

V souladu se zněním zákona o odpadech musí majitel likvidovaného stroje:

• kovové části předat pouze osobám, které

jsou oprávněnými provozovateli zařízení

Dojde-li k náhodnému potřísnění pokožky, sliznic, očí, ke vdechnutí výparů nebo k požití těchto látek, aplikujte ihned zásady první pomoci a vyhledejte neprodleně lékařskou

pomoc.

aby při jejich případném úkapu, vylití nebo

porušení obalu byla tato látka zachycena.

Pokud dojde k úniku těchto látek při doplňování paliva, výměně a doplňování olejů a maziv a

manipulaci s dalšími provozními látkami,

zajistěte jejich bezpečnou likvidaci (zasypání absorpční látkou a předání k likvidaci odbornou

firmou).

Vyřazené provozní kapaliny likvidujte v souladu s příslušnými předpisy.

k odstraňování, sběru nebo výkupu tohoto typu odpadu;

• použitý motorový olej a použitý hydraulický

olej předat pouze osobám, které jsou oprávněnými osobami pro nakládání

s odpadními oleji.

NTC neodpovídá za škody na zdraví uživatele

ani za škody způsobené na životním prostředí

v případech nedodržení výše uvedených hygienických a ekologických zásad.

1.6. Bezpečnostní pokyny pro práci s řezačem spár

Při práci s řezačem je nutné dále dodržovat následující bezpečnostní pokyny:

1. Před započetím práce si zjistěte místa podzemních prostor a trasy podzemních inženýrských sítí, aby se zabránilo propadnutí stroje nebo poškození podzemních objektů.

2. Je zakázáno odklápět kryt řezacího kotouče při nastartovaném motoru.

3. Po vypnutí motoru jej nechte doběhnout až do úplného zastavení kotouče.

4. Po nasazení řezacího kotouče kryt opět přiklopte a zajistěte.

strana 8 vydání 09/2005

5. Zkontrolujte, zda na hřídeli řezacího kotouče nezůstal nasazený montážní klíč.

6. Nedovolte pohyb jiných osob v blízkosti běžícího stroje.

7. POZOR!

Při běžícím motoru se řezný kotouč vždy

otáčí. Při kontaktu ruky nebo nohy s rotujícím kotoučem hrozí riziko pořezání! Při nastartování motoru se hřídel řezacího kotouče začne okamžitě otáčet. Ujistěte se,

že nastartováním není nikdo ohrožen a že

kryt řezacího kotouče je sklopený a zajištěný.

Page 9

Řezače spár Návod k použ ívání

RZ 120

RZ 170

RZ 111

RZ 121

RZ 171

Hladina akustického výkonu LpA

110 dB

111 dB

104 dB

109 dB

111 dB

Garantovaná hladina akustického tlaku

Zrychlení vibrací přenášených na ruce

obsluhy m/sec2

1.7. Hygienické údaje

LwA

101 dB 104 dB 90 dB 93 dB 94 dB

12,5 14,5 12,2 12,4 14,3

1. S ohledem na hodnotu garantované hladiny akustického tlaku na místě obsluhy a hodnotou vibrací

přenášených na ruce obsluhy, je nutné při práci s jednotlivým typem řezače spár používat v souladu s Nařízením vlády č. 148/2006 Sb. v platném znění osobní ochranné prostředky účinné jednak v té oblasti hladiny akustického tlaku nebo vibrací přenášených na ruce, jejichž hodnoty jsou uvedeny výše pro příslušný typ řezače spár.

2. Pracovní postupy pro práci s řezačem spár musí být upraveny tak, aby z nich vyplývaly technologické

přestávky vedoucí k přerušování expozice.

3. V době technologických přestávek, nezbytných ze zdravotního hlediska, nesmí být pracovník, který

v době před přestávkou pracoval s předmětným strojem, vystaven působení nadměrného hluku nebo vibrací, jež vznikly z jiného zdroje.

4. Při pracích v blízkosti obytných budov smí být řezač spár provozován pouze v době od 6:00 do 18:00

hod.

strana 9 vydání 09/2005

Page 10

Řezače spár Návod k použ ívání

Sdružená samolepka obsahující bezpečnostní značky dle ČSN

používat po celou dobu práce se strojem ochranné rukavice

Samolepka symbolu č. 7.23 dle ČSN ISO 6405-01

Samolepka symbolu č. 8.1 dle ČSN ISO 6405-1

Sdružená samolepka obsahující jednak značku výstrahy č. B.3.1

Samolepka značky č. 7.25 dle ČSN ISO 6405-1

1.8. Seznam bezpečnostních značek používaných na stroji

Na jmenovaných typech strojního zařízení řezač spár (typy - viz bod 2.1) j sou v souladu s požadavkem zákona č. 22/1997 Sb. v platném znění o technických požadavcích na výrobky, umístěny samolepky symbolů bezpečnostních značek, symbolů a informativních popisů, jejichž vzhled a provedení určují příslušné technické normy ČSN. V dalším textu jsou jednotlivé druhy samolepek znázorněny v provedení, v jakém jsou umístěny na příslušném stroji. Ke každé jednotlivé samolepce a jednotlivému symbolu je připojen text vysvětlující

její význam.

ISO 3864 (symbol č. B.2.5, B.3.1 a NB.2.26), značka dle ČS

ISO 6405-1 (symbol č. 7.28) a informace pro provoz stroje v praxi.

Bezpečnostní značka, symbol č. B.2.5 přikazuje obsluze nosit po celou dobu práce se strojem chrániče sluchu k ochraně

sluchu.

Značka, symbol č. 7.28 udává povinnost obsluze přečíst návod řidiče ještě před zahájením práce se strojem. Bezpečnostní značka, symbol č. NB.2.26 přikazuje obsluze

k ochraně rukou před účinky vibrace. Bezpečnostní značka výstrahy, symbol č. B.3.1(vykřičník) varuje obsluhu stroje před rizikem nebezpečí . Informace pro obsluhu, jak postupovat při opravě, čištění nebo seřizování stroje.

(samolepka označuje místo, jež má být dle návodu pro obsluhu mazáno tukem)

(samolepka označuje místo, kde je umístěn šroub uzavírající otvor na motoru pro vypouštění motorového oleje)

dle ČSN ISO 3864, dále varovný symbol a nápis bezpečnostních pokynů důležitých pro práci se strojem. Bezpečnostní značka výstrahy, symbol B.3.1(vykřičník) varuje obsluhu stroje před rizikem nebezpečí Symbol znázorňuje řezný kotouč a obuv, čímž je obrazově vyjádřeno upozornění: „POZOR NEBEZPEČÍ ÚRAZU NOHY OBSLUHY ROTUJÍCÍM ŘEZNÝM KOTOUČEM“

Písemná informace poskytující obsluze pokyny pro práci se strojem

(symbol označuje dva závěsné body, tj. místa, za něž je možné

stroj zvedat)

strana 10 vydání 09/2005

Page 11

Řezače spár Návod k použ ívání

Samolepka obsahuje informaci, že se stroj nesmí přemisťovat

Samolepka obsahující informace o typu určeného paliva pro

Samolepka ČERNÁ ŠIPKA

řezanému materiálu na stupnici hloubkoměru)

10.

Samolepka představující provedení stupnice hloubkoměru:

11.

Samolepka uvádějící údaj hodnoty emise hluku, která byla u

s běžícím kotoučem (tj., když není kotouč v řezu)

motor stroje

(samolepka označuje směr otáčení řezacího kotouče stroje)

9. Samolepka BÍLÁ ŠIPKA

(samolepka označuje velikost nastavení řezacího kotouče vůči

strojního zařízení (typy – viz bod 2.1) zjištěna zkouškou provedenou dle podmínek NV č. 9/2002 Sb.

Hodnota je pouze informativní, liší se podle typu stroje.

1.9. Nakládání s obalovým materiálem

Firma NTC STAVEBNÍ TECHNIKA spol.s r.o. je registrována u společnosti EKO-KOM a.s. O zpětném odkupu na všechny druhy obalových materiálů je uzavřena "Smlouva o sdruženém plnění" se společností EKO-KOM a.s., a to buď společností NTC STAVEBNÍ TECHNIKA spol. s r.o. nebo dodavateli obalových materiálů.

2. TECHNICKÝ POPIS

Řezače spár řady RZ jsou určeny pro řezání spár do asfaltových a betonových povrchů, např. při opravách vozovek, průmyslových ploch atd. Stroj má tuhý rám s pevně upnutým vřetenem řezného kotouče; kotouč se spouští do řezu spolu s celým rámem. Spouštění a zvedání kotouče se ovládá aretovanou kličkou s jemnou

regulací výšky zdvihu.

Řezač je určen k řezání za mokra a k tomuto účelu je vybaven skrápěcím zařízením. Přívod vody lze přitom zajistit buď ze zásobníku upevněného přímo na stroji, nebo z externího

zdroje.

V případě osazení stroje vhodným kotoučem lze řezat také nasucho. Vzhledem ke zvýšené prašnosti je ale v tomto případě nutné při práci používat ochranné prostředky pro ochranu dýchacích orgánů (respirátor). Tento stroj je poháněn jednoválcovými čtyřdobými benzínovými motory HONDA. Obsluha ovládá stroj v řezu výškově nastavitelným držadlem. Hloubka řezu je plynule nastavitelná ruční klikou v dosahu obsluhy. Řezače RZ 120 a RZ 170 jsou dále vybaveny stupnicí hloubky řezání.

strana 11 vydání 09/2005

Page 12

Řezače spár Návod k použ ívání

RZ 120

RZ 170

Hloubka řezu

(mm)

120

170

Upínání kotouče

vpravo

Max. průměr kotouče

(mm)

350 (400)

450

Posuv do řezu

ruční

Nastavení hloubky řezu

mechanické, regulovatelné

Průměr upínacího otvoru

(mm)

25,4

Max. otáčky nezatíženého pracovního vřetena

(min-1) Objem zás. na vodu

(l)

Přívod vody

aqua spojka

Hmotnost (bez vody)

(kg)

106

Provozní rozměry d x š x v

(mm)

1020x530x1040

Motor

HONDA GX270

HONDA GX 390

Max. výkon

(kW)

6,0

8,2

Max. otáčky motoru

(min-1)

3600

Čidlo oleje

ANO

Spotřeba paliva

(l/hod)

1,5

2,2

"ultralight"

RZ 111

RZ 121

RZ 171

Hloubka řezu

(mm)

110

120

170

Upínání kotouče

vpravo

Max. průměr kotouče

(mm)

300

350

450

Posuv do řezu

ruční

Nastavení hloubky řezu

mechanické, regulovatelné

Průměr upínacího otvoru

(mm)

25,4

Max. otáčky nezatíženého

(min-1) Objem zás. na vodu

(l)

Přívod vody

aqua spojka

Hmotnost (bez vody)

(kg)

Provozní rozměry d x š x v

(mm)

780x410x850

920x460x950

920x465x950

Motor

HONDA GX160

HONDA GX270

HONDA GX390

Max. výkon

(kW)

3,6

6,0

8,2

Max. otáčky motoru

(min-1)

3600

Čidlo oleje

ANO

Spotřeba paliva

(l/hod)

0,9

1,5

2,2

2.1. Základní technické parametry:

3400 2800

pracovního vřetena

Aktuální výkon motoru namontovaného ve stroji se může lišit s ohledem na různé faktory, jako jsou provozní otáčky motoru ve stroji, provozní podmínky, údržba a další proměnné. Provozní otáčky motoru NEJSOU shodné se jmenovitými otáčkami motoru a jsou nastaveny dle technologických parametrů stroje.

3600 3400 2800

2.2. Maziva

Jako olejové náplně motoru používejte kvalitní značkové motorové oleje uvedených specifikací. ESSO Essolube XT4 15W-40 SHELL HELIX SUPER 15W-40.

- motorový olej 15W-40 náplň - dle typu motoru HONDA GX160 cca 0,6 l GX270 cca 1,1 l GX390 cca 1,1 l

strana 12 vydání 09/2005

Page 13

Řezače spár Návod k použ ívání

Alternativně lze použít i jiné kvalitní značkové oleje viskózní třídy SAE 15W/40 a výkonnostní

klasifikace API SG/CF 4, API SG/CE.

2.3. Identifikace stroje

Při kontaktu s výrobcem (jako je např. hlášení reklamací, objednávání náhradních dílů, servisu a technické dotazy) je důležité vždy uvádět přesné typové označení Vašeho stroje a jeho výrobní číslo.

Tyto údaje jsou uvedeny na výrobním štítku stroje.

2.4. Identifikace motoru

V případě závady motoru je zapotřebí udávat rovněž typ a výrobní číslo motoru. Toto číslo je

vyražené na bloku motoru (motory HONDA) Pokud budete mít pochybnosti, kontaktujte výrobce.

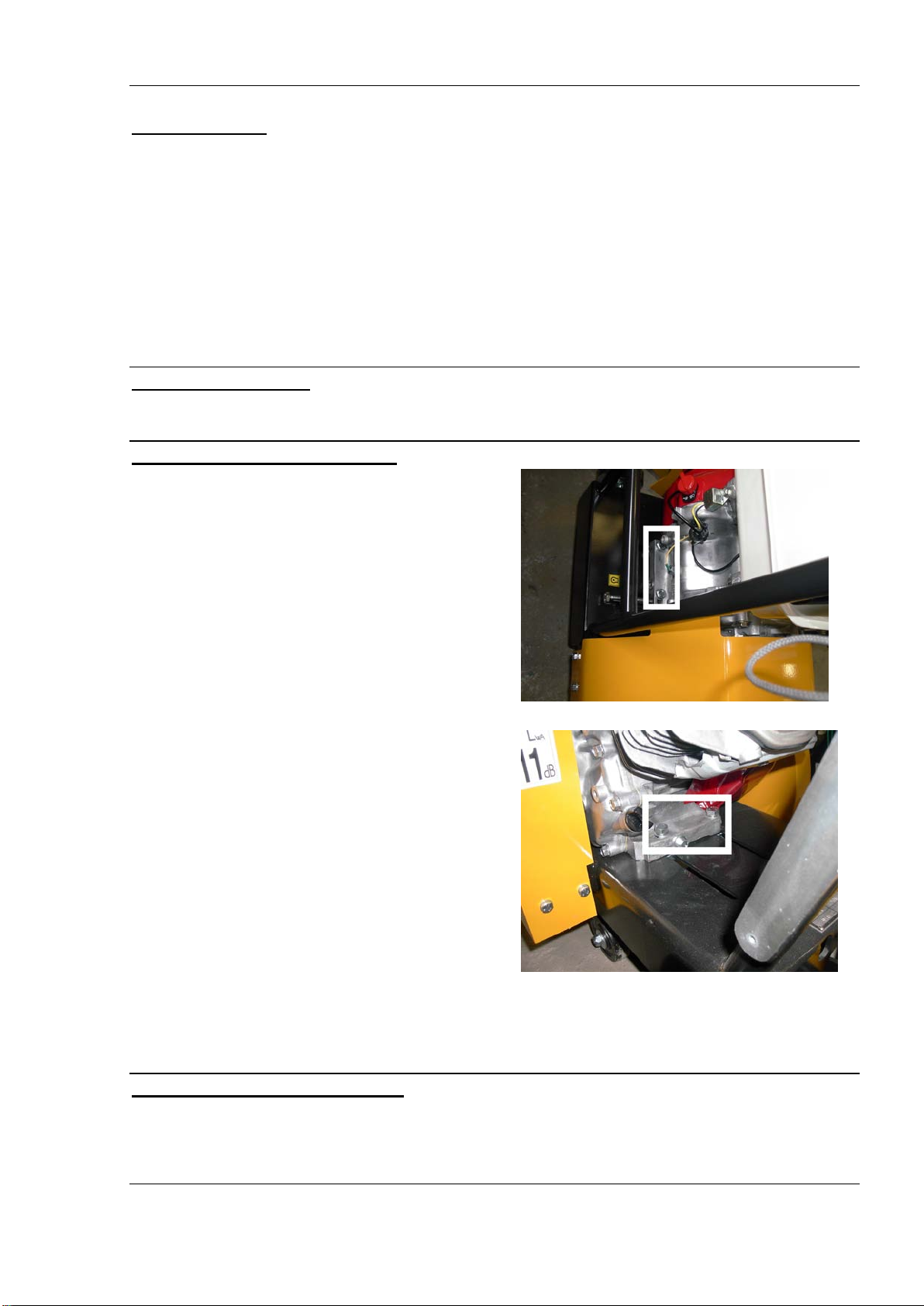

Obr. Typový štítek stroje

Obr. Umístění výrobního čísla na motoru

HONDA

3. PŘED SPUŠTĚNÍM

- Průběžně kontrolujte, zda z motoru neuniká (nesákne) olej. V případě zjištění závady kontaktujte autorizovaný servis, nebo výrobce.

- Šroubové spoje na kličce ovládání hloubky řezu a matice u ramene navádění (RZ 120, 170) jsou lepené. Šrouby u řemenic, na podvozku a u pohonu jsou dotaženy předepsaným dotazovacím momentem. Proto doporučujeme před každou případnou činností spojenou s povolováním a dotahováním těchto spojů kontaktovat a informovat se u autorizovaného servisu nebo u výrobce.

3.1. Kontrola hladiny motorového oleje

Hladinu motorového oleje doporučujeme pravidelně kontrolovat i u strojů, které jsou vybaveny čidlem hladiny oleje. V případě strojů, které čidlo hladiny oleje nemají, je každodenní

kontrola hladiny oleje nezbytná.

strana 13 vydání 09/2005

Používejte pouze druhy olejů doporučené

výrobcem motorů. Viskozitu oleje volte tak, aby

odpovídala teplotním podmínkám místa použití.

Page 14

Řezače spár Návod k použ ívání

POZOR :

Provozování motoru s nedostatečnou hladinou oleje může mít za následek vážné poškození

motoru. V případě zjištění úniku oleje z motoru

okamžitě zastavte činnost stroje a přivolejte

servis nebo kontaktujte výrobce.

Hladinu oleje kontrolujte každý den!

Kontrola hladiny oleje se provádí takto: Motory HONDA

3.2. Vizuální kontrola stavu stroje

Pravidelně kontrolujte stav stroje, zejména:

• zda je stroj kompletní (zda nechybí

některé součásti)

• Obzvlášť pečlivě kontrolujte stav

ochranných prvků (kryty) a ovládacích prvků.

Postavte stroj do vodorovné polohy. Odšroubujte zátku z kontrolního / nalévacího

otvoru na motoru. Při správné hladině je hladina oleje zároveň s otvorem, olej lehce vytéká.

• zda nejsou uvolněny šroubové spoje

• zda nedochází k úniku paliva nebo maziv

z motoru

• zda se hřídel řezacího kotouče volně otáčí

3.3. Kontrola hladiny paliva

Pro benzínové motory používejte benzín

pro motorová vozidla NATURAL 95 (alternativně benzín s oktanovým číslem 91).

Při nízkém stavu hladiny paliva je třeba

palivo doplnit až k okraji sítka filtru.

3.4. Kontrola čističe vzduchu

Zkontrolujte čistič vzduchu, abyste se přesvědčili o tom, že je čistý a v dobrém stavu. Čistič vzduchu případně vyčistěte či vyměňte. Nikdy motor neprovozujte bez čističe vzduchu. Prach a nečistoty nasáté přes karburátor do motoru by způsobily jeho rychlé opotřebení.

Nikdy nepoužívejte směs oleje a benzínu

nebo benzín znečištěný. Zabraňte vnikání nečistot, prachu nebo vody do palivové

nádrže.

Obr. 1 Filtr vzduchu motoru HONDA

3.5.

Převržení stroje

Při převržení stroje může dojít k vniknutí (natečeni) oleje do karburátoru, nebo nad píst. Proto doporučujeme informovat se v autorizovaném servisu, nebo u výrobce o dalším postupu.

strana 14 vydání 09/2005

Page 15

Řezače spár Návod k použ ívání

4. PRÁCE SE STROJEM

4.1. Nastartování motoru

4.1.1. Benzínové motory HONDA

1. Otočte palivovým ventilem do polohy otevřeno („ON“).

2. Zapněte spínač zapalování motoru (poloha ON).

3. Sytič otočte do polohy zapnuto („CHOKE“). Sytič nepoužívejte, je-li motor teplý nebo jeli vyšší teplota okolí.

4. Nastavte ovládací páku plynu do polohy

volnoběh.

5. Rukojeť startovací šňůry povytáhněte až ucítíte odpor a pak prudce zatáhněte. Rukojeť

startovací šňůry nepouštějte prudce zpět. Při zpětném pohybu ji rukou přidržujte.

6. Po pozvolném zahřátí motoru přesuňte páčku sytiče do pozice "vypnuto" (OPEN).

7. Motor před plným zatížením nechte chvilku běžet, aby se zahřál

8. Přesuňte páčku plynu do polohy plný plyn.

POZOR!

Při nastartování motoru se hřídel řezacího kotouče začne okamžitě otáčet. Ujistěte se, že

nastartováním není nikdo ohrožen a že kryt

řezacího kotouče je zavřený.

Při provozování motorů HONDA dodržujte

postupy a zásady uve de né v příručce motorů HONDA.

4.2. Provoz stroje

4.2.1. Volba řezacího kotouče

Při práci s řezačem spár je důležité věnovat pozornost výběru vhodného řezacího kotouče. Volte vždy kvalitní (značkový) diamantový kotouč vhodného typu dle druhu řezaného materiálu (asfalt, beton). Řezací kotouče většiny výrobců jsou dále rozděleny dle kvality

strana 15 vydání 09/2005

(standard, profi apod.), popřípadě dále dle výšky a délky segmentů, počtu a velikosti mezer mezi

nimi, apod.

Průměr řezacího kotouče volte dle typu řezače, vždy pokud možno maximální přípustný průměr (viz bod 2.1). Otáčky hřídele jsou nastaveny tak,

Page 16

Řezače spár Návod k použ ívání

aby byla zachována optimální obvodová rychlost řezacího kotouče. Doporučené

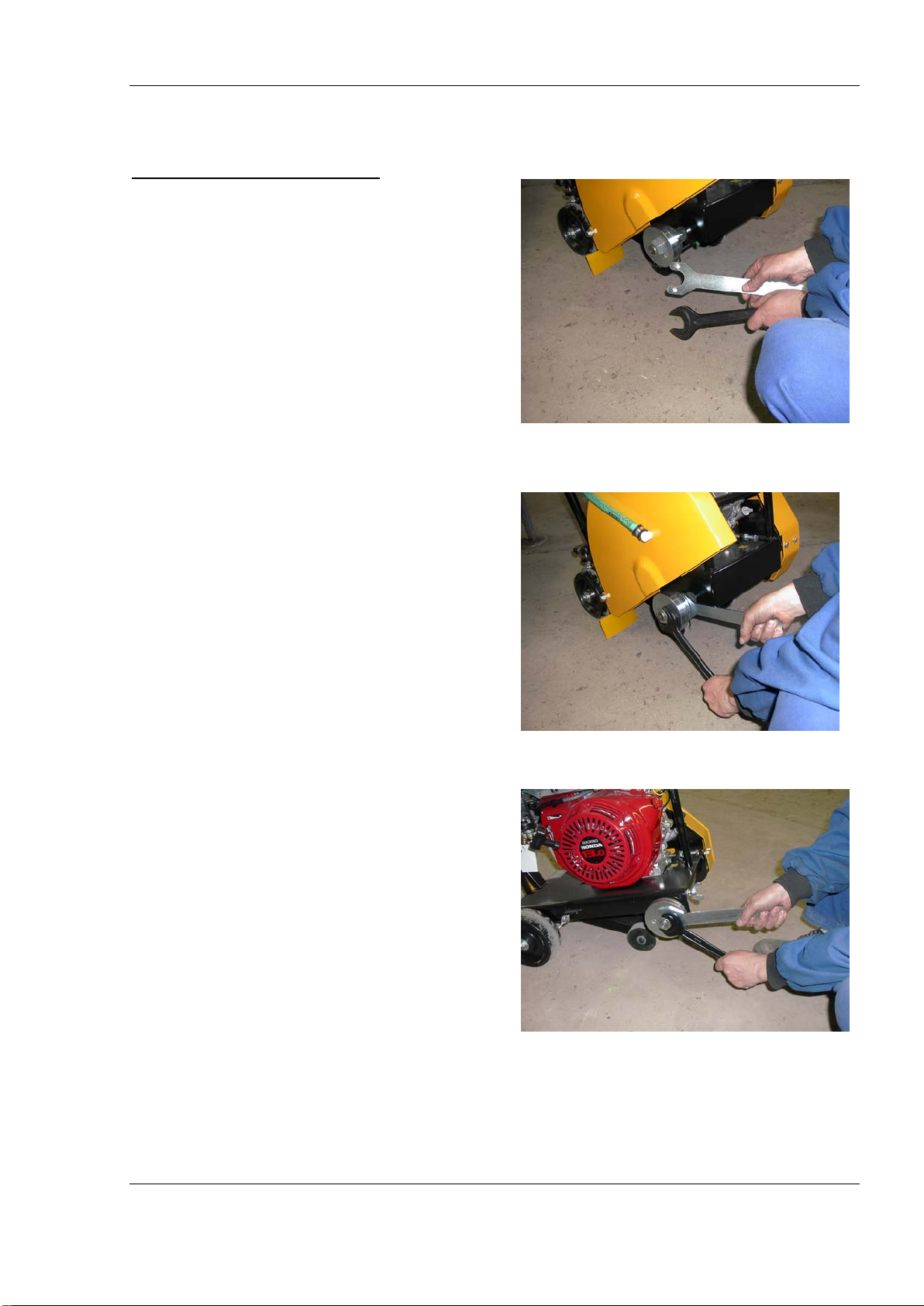

4.2.2. Nasazení řezacího kotouče

1. Při vypnutém motoru odklopte kryt řezacího kotouče.

2. Pomocí klíčů, které jsou součástí stroje, přidržte hřídel a demontujte zajišťovací

matici (pozor - levý závit).

3. Na hřídel nasaďte kotouč a zajistěte jej.

4. Přiklopte kryt řezacího kotouče a zajistěte jej.

obvodové rychlosti kotoučů – viz bod 2.5.

Typy RZ 120, RZ 170

Typy RZ 111, RZ 121, RZ 171

strana 16 vydání 09/2005

Page 17

Řezače spár Návod k použ ívání

4.2.3. Řezání

1. Při zdviženém kotouči nastartujte motor, nastavte plný plyn.

2. Pusťte vodní skrápění (není-li použito speciálního kotouče).

3. Najeďte se řezačem do místa začátku řezu.

4. Řezací kotouč pomalu spouštějte do řezu až na požadovanou hloubku.

5. Řezač s citem tlačte vpřed, sledujte vytyčenou trasu pomocí vodící lišty.

6. Řezač je určen pouze pro řezání v přímce. V

případě nutné změny směru vysuňte kotouč z řezu, změňte směr a opakujte postup dle

bodu 4.

4.2.4. Stupnice hloubky řezu

Řezače spár typ RZ 120 a RZ 170 jsou vybaveny stupnicí hloubky řezu. S touto stupnicí lze

pracovat takto:

1. Spusťte kotouč na dotyk země. V této poloze nastavte pomocí křídlové matice na spodní

straně stupnice nulovou polohu. V závislosti na opotřebováváním kotouče je třeba průběžně stupnici „přenulovat“.

2. Alternativně je možné si pouze přečíst stav na stupnici a dále požadovanou hloubku řezu

7. Na konci vytyčené trasy vysuňte kotouč z

řezu, přesuňte páčku plynu do polohy „volnoběh“.

POZOR! Při řezání musí být řezací kotouč neustále skrápěn (není-li použito speciálního kotouče).. Sledujte s tav vody v nádrži a vodu včas doplňte. Při řezání nasucho hrozí zničení kotouče.

Pro dosažení optimální životnosti řezacího kotouče je nutné pracovat opatrně a s citem. Přesto se životnost kotouče může v jednotlivých případech značně lišit v závislosti na typu a kvalitě řezaného materiálu a dalších

okolnostech.

přičíst. Řezače spár typ RZ 111, RZ 121 a RZ 171

stupnici hloubky řezu mají pouze

informativní.

Hloubka řezu se určí takto: Otočení klikou o 1 otáčku = snížení (zvýšení) hloubky řezu o 15 mm.

4.3. Vypnutí motoru

1. Přesuňte páčku ovládáni plynu do polohy 0 –volnoběh (viz bod 4.1.1.4)

2. Nechte motor běžet několik minut na volnoběh, aby se ochladil.

4.4. Manipulace, doprava, skladování

Při manipulaci se strojem a jeho přepravě důsledně dodržujte bezpečnostní pokyny uvedené v tomto návodu, jakož i obecně platné

4.4.1. Ruční manipulace

Při ruční manipulaci je zpravidla zapotřebí součinnosti více osob, aby byla dodržena maximální hmotnost břemene, kterou může

3. Spínač zapalování motoru nastavte na "OFF" )viz bod 4.1.1.2).

4. Palivový ventil nastavte na "OFF" (viz bod

4.1.1.1).

přepisy pro práci s manipulační technikou nebo se zdvihacím zařízením.

pracovník zdvihat. Stroj zdvihejte za rám, popř.

za úchyty na základové desce. Nezdvihejte stroj za motor!

strana 17 vydání 09/2005

Page 18

Řezače spár Návod k použ ívání

4.4.2. Manipulace pomocí jeřábu

Stroj je dovoleno nakládat a přepravovat pouze pomocí zařízení odpovídající nosnosti (hmotnost

stroje je uvedena v kapitole „Základní technické parametry“ bod 2.1). Vázací prostředek upevněte na označené místo

Při nakládání jeřábem je nutné dodržovat platné předpisy pro práci s jeřábem. Tuto činnost smí

4.4.3. Manipulace pomocí vysokozdvižného vozíku

Pokud se má se strojem častěji manipulovat pomocí vysokozdvižného vozíku (např. při zasílání sběrnou službou), doporučujeme připevnit stroj na paletu a zasílat jej společně s

4.4.4. Přeprava

Při přepravě je nutné stroj dostatečně zajistit proti převrácení, pádu nebo posunutí na ložné ploše. Vázací prostředky upevněte za označená

místa.

provádět pouze kvalifikovaná osoba (osoby) s platným jeřábnickým, popř. vazačským průkazem.

rámu stroje.

paletou. Pro jeden stroj j e vhodná „malá“ paleta

o rozměrech 0,8 x 0,6m, pro dva stroje

standardní paleta EUR 1,2 x 0,8 m.

Stroj musí být přepravován ve vzpřímené

poloze. Pokud došlo k převržení stroje – další postup viz bod 3.5.

4.4.5. Skladování

Stroj skladujte na místě zajištěném proti krádeži a zneužití. Doporučujeme zastřešené suché místo, kde nepůsobí vliv chemických látek a kde není nadměrná prašnost.

4.5. Zvláštní podmínky použití stroje

4.5.1. Práce za nízkých teplot

S řezačem spár je možné bez problémů pracovat i za nízkých teplot. Před započetím práce nechte motor dostatečně ohřát při volnoběžných otáčkách.

4.5.2. Práce ve vysokých nadmořských výškách

Se zvyšující se nadmořskou výškou dochází k poklesu výkonu motoru způsobenému změnou poměru sycení paliva. Výkon motoru ve vysokých nadmořských výškách se dá částečně zlepšit výměnou hlavní trysky a seřízením karburátoru (benzínové motory) nebo seřízením vstřikovací soustavy (dieselové motory).

Před dlouhodobým skladováním stroj nejprve očistěte, opravte poškozená místa nátěru a nakonzervujte (včetně konzervace motoru). Viditelně označte, že je stroj nakonzervovaný.

Pokud je obtížné stroj nastartovat, nechte jej

nejprve ohřát, např. v místnosti.

Pokud motor pracuje dlouhodobě v nadmořských výškách nad 1500 m n.m., doporučujeme kontaktovat autorizovaný servis

výrobce motoru.

Pokud práci ve vysokých nadmořských výškách plánujete již při nákupu stroje, doporučujeme upozornit na tuto skutečnost výrobce, který doporučí vhodná opatření.

4.5.3. Práce ve velmi prašném prostředí

V případě práce ve velmi prašném prostředí zkraťte intervaly čištění filtru vzduchu motoru.

Pravidelně čistěte stroj od prachu. Obsluha musí používat příslušné ochranné prostředky.

strana 18 vydání 09/2005

Page 19

Řezače spár Návod k použ ívání

5. ÚDRŽBA

Základní úkony údržby stroje popsané v tomto

návodu pro používání může provádět obsluha stroje určená provozovatelem. Opravy a seřizovací práce nad rámec tohoto návodu doporučujeme svěřit autorizovanému servisu. V době záruky je zakázáno jakkoli zasahovat do motoru, s výjimkou předepsaných úkonů údržby.

5.1. Údržba motoru

- viz přiložený samostatný návod k obsluze motoru.

5.2. Napínání klínových řemenů

Pravidelně kontrolujte napnutí klínových řemenů náhonu řezacího kotouče. Průhyb řemenů pod tlakem prstu by měl být přibližně 2 cm. Pokud je zapotřebí klínový řemen napnout,

postupujte takto:

• povolte čtyři šrouby připevňující motor k

základové desce motoru

• napněte klínový řemen pomocí

napínacího šroubu motoru

• šrouby znovu utáhněte

Při výměně klínových řemenů je nutné použít všechny řemeny shodného typu a rozměrů.

POZOR! Klínový řemen nepřepínejte!

Šroubové spoje na kličce ovládání hloubky řezu a matice u ramene navádění (u RZ 120,

170) jsou lepené. Šroubu u řemenic, na

podvozku a u pohonu jsou dotaženy

předepsaným dotazovacím momentem.. Proto doporučujeme před každou případnou činností spojenou s povolováním a dotahováním těchto spojů kontaktovat a

informovat se u autorizovaného servisu nebo u výrobce.

5.3. Kontrola šroubových spojů

Doporučuje se před každým spuštěním stroje provést kontrolu šroubových spojů.

strana 19 vydání 09/2005

Page 20

Řezače spár Návod k použ ívání

Typ stroje

Hřídel motoru

Utah. moment

Hřídel vřetene

Utah. moment

RZ 111

pouzdro 1210

20 Nm

pouzdro 1210

20 Nm

RZ 120, 121

pouzdro 1610

20 Nm

pouzdro 1610

20 Nm

RZ 170, 171

pouzdro 1108

5,5 Nm *

pouzdro 1610

20 Nm

5.4. Nastavení otáček motoru

V případě opravy nebo výměny motoru je nutné nastavit otáčky motoru.: Otáčky se měří digitálním otáčkoměrem.

Proto nastavování otáček motoru doporučujeme svěřit autorizovanému servisu.

5.5. Montáž a demontáž řemenic

Řezače spár (od r.v. 2003) jsou vybaveny řemenicemi s děleným kuželovým pouzdrem. U těchto řemenic není zajištěna axiální poloha a při montáži je nutné věnovat jejich umístění náležitou pozornost.

Postup montáže řemenice:

- očistěte a odmastěte vnitřní otvor pouzdra a kónické plochy

- umístěte pouzdro do řemenice tak, aby se otvory se závitem

kryly s otvory bez závitu

- ručně dotáhněte utahovací šrouby

- pečlivě očistěte hřídel, umístěte řemenici v požadované

poloze a střídavě dotáhněte šrouby patřičným utahovacím

momentem

- při montáži je možné lehce naklepnout pouzdro do řemenice

pomocí kladiva a dřevěného špalíku

Typy pouzder a utahovací momenty: POZOR! Uvedené dotahovací momenty je nutné dodržet, jinak dojde ke zničení řemenic (popř. i

příslušných hřídelí). Pro dotažení utahovacích šroubů je nutné použít momentový klíč. Proto doporučujeme tuto činnost nechat provést autorizovaným servisem.

* U řezače RZ 171 se na hřídel motoru montuje pero dodávané s motorem.

strana 20 vydání 09/2005

Page 21

nebo 20 prov. hod.

nebo 50 prov. hod.

nebo 100 prov. hod.

Motorový olej

Kontrola hladiny oleje

DENNĚ

Výměna

Vzduchový filtr

Kontrola Vyčištění

(1)

Zapalovací svíčka

Kontrola - čištění Filtrační nádobka

Čištění

Palivová hadice

Kontrola (výměna)

Každé dva roky

Vůle ventilů

Kontrola - nastavení

Každý rok nebo 250 prov. hodin (2)

Palivová nádrž a síto

Čištění

Každý rok nebo 300 prov hodin (2)

Klínové řemeny

Kontrola napnutí

6. PLÁN ÚDRŽBY

V plánu údržby jsou uvedeny pouze nejdůležitější úkony. Mimo zde uvedené operace je nutné provádět údržbu a opravy dle provozních podmínek stroje a dále údržbu a opravy dle návodu k používání motoru.

VAROVÁNÍ:

Před započetím jakýchkoliv úkonů údržby vypněte motor. Používejte jen originální náhradní díly. Při zabudování neoriginálních dílů může dojít k poškození vibrační desky. V tomto případě výrobce neuzná

případné reklamace.

Položka Úkon První prohlídka Po prvním měsíci



(benzínové motory)

Každé 3 měsíce



Každých 6 měsíců



1. Při používání motoru v prašném prostředí provádět údržbu častěji!!!

2. Tyto oblasti údržby by měly být prováděny servisním technikem NTC, popř. autorizovaným servisem dle typu motoru, zvláště pokud uživatel nemá náležité nářadí a znalosti o těchto zařízeních.

strana 21 vydání 09/2005



Page 22

Řezače spár Návod k používání

7. ZÁRUČNÍ PODMÍNKY

Stavební stroje NTC jsou navrženy a vyrobeny tak, aby vyhovovaly dlouhodobému provozu i za

nejtvrdších podmínek nasazení. Podle dlouholetých zkušeností můžeme říci, že tyto stroje slouží spolehlivě nejen po dobu záruky, ale i dlouho po ní. Pokud se přesto stane, že stroj nepracuje k Vaší spokojenosti, jsme připraveni Vám být kdykoli nápomocni při řešení problému. V případě výskytu závady postupujte takto:

1. Zkontrolujte, zda závada není způsobena nedodržením návodu pro používání, popř. zda se nejedná o

triviální problém (např. nedostatek paliva v nádrži, nedostatek oleje v motoru, zanesený filtr

vzduchu).

2. Pokud se závadu takto nepodaří odstranit, kontaktujte výrobce nebo jeho autorizovaný servis

(viz.záruční list).

3. Přitom uveďte:

název firmy, Vaše jméno, telefon a fax typ a výrobní číslo stroje druh závady pokud je stroj v záruce, uveďte datum nákupu stroje a upozorněte servis, že se jedná o reklamaci.

4. V případě reklamace je dále nutné reklamaci uplatnit písemně, nejlépe pomocí formuláře

„Reklamační protokol“.

5. Každá reklamace bude neprodleně posouzena a pracovník servisu s Vámi dohodne způsob opravy.

Pro veškeré výrobky NTC platí následující záruční podmínky: Pokud není dohodnuto jinak, ručí výrobce za dodané výrobky a zboží po dobu 24 měsíců od data dodání konečnému zákazníkovi, za podmínky uskutečnění placené roční servisní prohlídky na stroji. Jinak je poskytnuta záruka 12 měsíců. Pokud se během této doby vyskytne závada způsobená chybou konstrukce,

materiálu nebo výroby, odstraní ji výrobce podle svého výhradního uvážení buď opravou nebo výměnou vadného dílu.

Ze záruky jsou vyjmuty rychle opotřebitelné díly, jako např. klínové řemeny, gumokovy, filtry, zapalovací svíčky, ovládací lanka. Výrobce neručí za závady způsobené nedodržením návodu pro používání, chybnou nebo nedostatečnou údržbou, neodborným servisním zásahem, použitím pro jiný než zamýšlený účel, použitím nevhodných paliv a maziv, havárií a zásahem vyšší moci. Výrobce dále neručí za škody vzniklé při přepravě a skladování. Podmínky záruky jsou uvedeny též na záručním listu. Tato záruka platí pouze na území České republiky.

strana 22 vydání 09/2005

Page 23

Řezače spár Návod k používání

Podrobný popis závady:

Je stroj provozuschopný?

ANO*

NE*

Datum zjištění závady:

Datum nahlášení

Datum nákupu stroje:

Stroj zakoupen u:

Dealer:

Místo nasazení stroje:

Datum prodeje:

Vynětí ze záruky:

ANO/NE*

Reklamační protokol

číslo: (vyplní obchodní odd. NTC)

Hlášení závady (vyplní uživatel stroje):

Typ stroje:

Výrobní číslo:

závady:

Uživatel:

(adresa, telefon, kontaktní osoba)

(pokud se liší od adresy uživatele)

Řádně vyplněný reklamační protokol prosím odešlete faxem nebo doporučeným dopisem na výše

uvedenou adresu, urychlíte tím vyřízení Vaší reklamace!

Potvrzení oprávněnosti reklamace (vyplní obchodní oddělení NTC):

Je stroj v okamžiku nahlášení reklamace v záruce?

ANO/NE* Jméno: Podpis:

NTC / dealera*

Podpis ŘJ : Datum:

strana 23 vydání 09/2005
