NTC 20360B User guide

Page 1

NTC STAVEBNÍ TECHNIKA spol. s r.o.

Maloskalická 120, 552 03 Česká Skalice Czech Republic Tel/fax: +420/491 452 184 fax: +420/491 401 609 E-mail: [email protected] www.ntc.cz

NÁVOD K POUŽÍVÁNÍ

VIBRAČNÍ DESKY

řady KLASIK, PRAKTIK

(vydání 9/2005)

PŮVODNÍ NÁVOD K POUŽÍVÁNÍ (2006/42/ES)

Page 2

Jednosměrné vibrační desky Návod k použ ívání

Sídlo firmy (legal address): V Aleji 654, Nové Město nad Metují 549 01

Sídlo provozovny: Maloskalická 120, Česká Skalice 552 03

IČ (identification number): 63221152

and storing technical documentation)

VIBRAČNÍ DESKA JEDNOSMĚRNÁ

VD 450/22

Výrobní číslo (serial number)

jednoválcovým motorem HOND A ( jmenovitý výkon: 3,6 kW).

Všechna příslušná ustanovení, Strojní zařízení – směrnice 2006/42/ES; NV 176/2008 Sb.

která výrobek splňuje Machinery Directive 2006/42/EC

) Emise hluku – směrnice 2000/14/ES; NV 9/2002 Sb.

Noise Emission 2000/14/EC

Electromagnetic Compatibility Directive 20 04/108 /EEC

Osoby zúčastněné na posouzení Autorizovaná osoba č. 255 (authorized Body No. 255)

(Bodies engaged in the conformity

assesement)

(To the konformity assesement Pursuant to the Directive for Noise Emission 2000/14/EC Annex VI

applied procedure) Na základě směrnice 2006/42/ES příloha IX; NV 176/2008 Sb., příloha 9

Pursuant to the Machinery Directive 2006/42/EC Annex IX

98 dB

101 dB

(Guaranted sound power level)

ES PROHLÁŠENÍ O SHODĚ

EC Declaration of conformity

Prohlašujeme, že zařízení definované níže uvedenými údaji je ve shodě s požadavky níže uvedených NV a směrnic

We declare that the trough below mentioned specifications defined equipment complies with requirements of below cited Directives

Výrobce (manufacturer): NTC STAVEBNÍ TECHNIKA spol. s r.o.

(company headquarters)

Osoba pověřená sestavením a NTC STAVEBNÍ TECHNIKA spol. s r.o. uchováv áním technické d okumentace:

(person in charge of assembling

Název (model):

Typ (type):

Popis (description): Vibrační desky jsou určeny pro zhutňování všech druhů zemin včetně navazujících půdních úseků, pro zhutňování a

The forward vibratory plates are designed for compaction of soils or asfalt layers, when used with an optional

(The product meets all relevent provisions

Elektromagnetická kompatibilita – směrnice 2004/108/ES; NV 616/2006 Sb.

Harmonizované technické normy: ČSN EN ISO 12100-1,2, ČSN EN ISO 14121-1, ČSN EN 500-4+A1, ČSN EN 474-1+A1, (The harmonized technical standards) ČSN EN 60204-1 ed.2

shody Notifikovaná osoba č. 1016 (the European Notified BodyNo. 1016)

Použitý postup na posouzení shody: Na základě směrnice 2000/14/ES příloha VI; NV 9/2002 Sb., příloha 5

Naměřená hladina akustického výkonu: LWA =

(Measured sound power level)

Garantovaná hladina akustického výkonu: LWA =

Poznámka:

Note: All regulations were applied in wording of later amendments and modifications valid at the time of this declaration issue without any citation of them.

Veškeré předpisy byly použity ve znění jejich změn a doplňků platných v době vydání tohoto prohlášení bez jejich citování.

pro zhutňování příkopů a ploch, jakož i pro zhutňování asfaltových vozovek. Při použití s plastovou podložkou je možné vibrační desku používat rovněž pro zahutnění zámkové dlažby. Pohon vibrační desky je zajištěn čtyřdobým

plastic pad it can be used also for compaction of concrete pavement. The machine is driven with four-stroke singlecylinder engine HONDA (rated power 3,6 kW).

Státní zkušebna zemědělských, potravinářských a lesnických strojů a.s., Třanovského 622/11, 16344 Praha 6-Řepy, ČR

The Government Testing Laboratory of Agricultural, Food Industry and Forestry Machines, joint-stock-company

Místo a datum vydání: Osoba zmocněná k podpisu za výrobce:

Place and date of issue: Signed by the person entitled do deal in the name of producer:

Česká Skalice, 01.01.2010

Jméno

(Name): Funkce (Grade) Podpis (signature)

Ing. Petr Ratsam jednatel společnosti (Company Executive)

strana 2 vydání 5/2005

Page 3

Jednosměrné vibrační desky Návod k použ ívání

Blahopřejeme Vám k zakoupení jednosměrné vibrační desky řady VD.

Dostáváte vysoce kvalitní a ve své kategorii výkonný hutnící stroj,

který je vhodný pro profesionální nasazení v nejtěžších podmínkách. Prostudujte si pečlivě tento návod k používání a s vibrační deskou

pracujte vždy v souladu s ním - jen tak je možné zajistit ochranu zdraví obsluhy i dalších osob, bezpečný provoz, vysoký pracovní výkon a dlouhou životnost stroje.

Výrobce neručí za jakékoli škody vzniklé nedodržením návodu k

používání.

Výrobcem tohoto stroje je firma NTC STAVEBNÍ TECHNIKA spol. s r.o. Adresa: Maloskalická 120 552 03 Česká Skalice tel.: +420 491 452 184, fax: +420 491 401 609 E-mail: [email protected]

Firma NTC STAVEBNÍ TECHNIKA spol. s r.o. má s výrobou stavebních strojů dlouholeté zkušenosti. Stavební stroje NTC se vyvážejí do řady evropských zemí, mj. do Španělska, Holandska, Itálie, Maďarska, Rumunska, Ruska, Norska, JAR.

Firma NTC získala již v roce 1999 certifikát systému jakosti výroby podle normy ISO 9001:2001.

Všechny výrobky NTC procházejí testováním, měřením a posouzením bezpečnostních rizik a nesou schvalovací označení CE.

OBSAH:

1. BEZPEČNOSTNÍ POKYNY ............................................................................................................................. 5

1.1. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S MALOU STAVEBNÍ MECHANIZACÍ ......................................... 5

1.1.1. Požadavky na kvalifikaci obsluhy ............................................................................................................ 5

1.1.2. Povinnosti provozovatele ......................................................................................................................... 5

1.1.3. Povinnosti obsluhy ................................................................................................................................... 5

1.1.4. Provoz stroje ............................................................................................................................................ 6

1.1.5. Prohlídky, údržba a opravy ..................................................................................................................... 6

1.1.6. Nakládání a přeprava .............................................................................................................................. 7

1.2. ZAKÁZANÉ ČINNOSTI ......................................................................................................................................... 7

1.3. HYGIENICKÉ ZÁSADY ........................................................................................................................................ 8

1.4. EKOLOGICKÉ ZÁSADY........................................................................................................................................ 8

1.5. LIKVIDACE STROJE PO UKONČENÍ JEHO ŽIVOTNOSTI .......................................................................................... 8

1.6. BEZPEČNOSTNÍ POKYNY PRO PRÁCI S HUTNÍCÍMI STROJI .................................................................................... 8

1.7. HYGIENICKÉ ÚDAJE ........................................................................................................................................... 9

1.8. SEZNAM BEZPEČNOSTNÍCH ZNAČEK POUŽÍVANÝCH NA STROJI ........................................................................ 10

1.9. NAKLÁDÁNÍ S OBALOVÝM MATERIÁLEM ......................................................................................................... 11

2. TECHNICKÝ POPIS ....................................................................................................................................... 12

2.1. ZÁKLADNÍ TECHNICKÉ PARAMETRY: ............................................................................................................... 12

2.1.1. Řada KLASIK ........................................................................................................................................ 12

2.1.2. Řada PRAKTIK ..................................................................................................................................... 13

2.2. MAZIVA........................................................................................................................................................... 13

2.3. IDENTIFIKACE .................................................................................................................................................. 14

2.4. IDENTIFIKACE MOTORU ................................................................................................................................... 14

3. PŘED SPUŠTĚNÍM ......................................................................................................................................... 15

strana 3 vydání 5/2005

Page 4

Jednosměrné vibrační desky Návod k použ ívání

Revize č.

Obsah

Datum

1.1

Úprava kap. 1.5

08/2003

1.2

Úprava kap. 5.3

12/2003

1.3

Úprava kap. 1,7, 2.1.2

11/2004

1.4

Celková úprava a aktualizace

5/2005

3.1. KONTROLA HLADINY MOTOROVÉHO OLEJE ..................................................................................................... 15

3.2. VIZUÁLNÍ KONTROLA STAVU STROJE ............................................................................................................... 16

3.3. KONTROLA HLADINY PALIVA ........................................................................................................................... 16

3.4. KONTROLA ČISTIČE VZDUCHU ......................................................................................................................... 16

4. PRÁCE SE STROJEM .................................................................................................................................... 17

4.1. NASTARTOVÁNÍ MOTORU ................................................................................................................................ 17

4.1.1. Benzínové motory HONDA a ROBIN .................................................................................................... 17

4.1.2. Dieselové motory HATZ ........................................................................................................................ 18

4.2. PROVOZ STROJE ......................................................................................................................................... 18

4.3. VYPNUTÍ MOTORU .................................................................................................................................... 18

4.3.1. Benzínové motory HONDA a ROBIN .................................................................................................... 18

4.3.2. Dieselové motory HATZ ........................................................................................................................ 19

4.4. MANIPULACE, DOPRAVA, SKLADOVÁNÍ ........................................................................................................... 19

4.4.1. Ruční manipulace .................................................................................................................................. 19

4.4.2. Manipulace pomocí jeřábu .................................................................................................................... 19

4.4.3. Manipulace pomocí vysokozdvižného vozíku ......................................................................................... 19

4.4.4. Přeprava ................................................................................................................................................ 19

4.4.5. Skladování ............................................................................................................................................. 19

4.5. ZVLÁŠTNÍ PODMÍNKY POUŽITÍ STROJE ............................................................................................................. 20

4.5.1. Práce za nízkých teplot .......................................................................................................................... 20

4.5.2. Práce ve vysokých nadmořských výškách .............................................................................................. 20

4.5.3. Práce ve velmi prašném prostředí ......................................................................................................... 20

5. ÚDRŽBA ........................................................................................................................................................... 21

5.1. ÚDRŽBA MOTORU............................................................................................................................................ 21

5.2. NAPÍNÁNÍ KLÍNOVÉHO ŘEMENU ....................................................................................................................... 21

5.3. KONTROLA HLADINY OLEJE VIBRÁTORU.......................................................................................................... 22

5.4. VÝMĚNA OLEJE VE VIBRÁTORU ....................................................................................................................... 22

5.5. KONTROLA ŠROUBOVÝCH SPOJŮ ..................................................................................................................... 22

5.6. NASTAVENÍ ODSTŘEDIVÉ SPOJKY .................................................................................................................... 23

5.7. NASTAVENÍ OTÁČEK MOTORU ......................................................................................................................... 23

6. POZNÁMKY…………………………………………………………………………………………………..22

PLÁN ÚDRŽBY ................................................................................................................................................ 23

8. ZÁRUČNÍ PODMÍNKY ....................................................................................................................................... 24

strana 4 vydání 5/2005

Page 5

Jednosměrné vibrační desky Návod k použ ívání

1. BEZPEČNOSTNÍ POKYNY

1.1. Všeobecné bezpečnostní pokyny pro práci s malou stavební mechanizací

1.1.1. Požadavky na kvalifikaci obsluhy

Pro práci s malou stavební mechanizací se

obecně nepožaduje průkaz strojníka. Osoba pověřená obsluhou stavební mechanizace musí splňovat následující podmínky.

1. Samostatnou obsluhou stroje smějí být zaměstnány pouze osoby, které:

• dokončily 18 rok života

• jsou tělesně a duševně způsobilé

• k práci se strojem byly zaučeny a

prokázaly k tomu schopnost vůči zaměstnavateli

• lze od nich očekávat, že splní spolehlivě

úkoly na ně kladené

1.1.2. Povinnosti provozovatele

Provozovatelem se rozumí fyzická nebo právnická osoba, která provádí stavební práce a

k tomu účelu používá stavební stroj. Provozovatel ručí za bezpečnost práce se

strojem. Provozovatel je povinen zejména:

• určit obsluhu stroje a zajistit její

proškolení

• zajistit obsluze podmínky k bezpečné

práci se strojem

• kontrolovat dodržování bezpečnostních

pokynů

• jsou prací se strojem zaměstnavatelem

pověřeny

2. Před započetím práce se obsluha musí

seznámit s návodem pro používání a během

práce dodržovat jeho ustanovení.

3. Obsluha se musí seznámit s bezpečnostními pokyny platnými pro práci se strojem a tyto pokyny musí po celou dobu práce dodržovat.

Seznámení s bezpečnostními pokyny musí být prokazatelné, tj. obsluha musí vůči zaměstnavateli potvrdit toto seznámení svým

podpisem.

• kontrolovat, zda obsluha pracuje se

strojem v souladu s návodem pro používání

• zajistit pravidelné prohlídky, údržbu a

opravy stroje

• zajistit uložení návodu pro používání tak,

aby byl obsluze v případě potřeby k

dispozici

• zajistit vhodné, bezpečné a odpovídajícím

způsobem zajištěné místo pro skladování

stroje, není-li tento používán

Provozovatel je dále povinen zajistit dodržování

zákonných požadavků na bezpečnost práce a přepisů platných pro konkrétní pracoviště.

1.1.3. Povinnosti obsluhy

Obsluhu stroje určí provozovatel stroje, přičemž

je nutné splnit podmínky podle bodu 1.1.1. Obsluha je povinna zejména:

• před započetím práce se seznámit s

návodem pro používání, včetně bezpečnostních pokynů

• dodržovat všechna ustanovení návodu pro

používání

• seznámit se s místem práce, včetně

bezpečnostních předpisů platných pro dané pracoviště a tyto během práce

dodržovat

• při práci věnovat plnou pozornost obsluze

stroje

strana 5 vydání 5/2005

• zajistit provádění pravidelných prohlídek,

údržby a oprav stroje dle návodu pro používání

• vyžadovat po zaměstnavateli zajištění

podmínek pro dodržení bezpečnostních pokynů, provádění prohlídek, údržby a

oprav stroje

• zabránit poškození, zcizení nebo

neoprávněnému použití stroje zejména tím, že bude po skončení práce stroj vždy ukládat na bezpečné a zajištěné místo

Page 6

Jednosměrné vibrační desky Návod k používání

1.1.4. Provoz stroje

Při práci se strojem musí obsluha dodržovat

následující pokyny:

1. Před započetím práce proveďte kontrolu

stroje, zejména všech ochranných prvků (např. krytů) a ovládacích prvků. Zkontrolujte rovněž palivovou soustavu na únik paliva a oleje z motoru. V případě zjištění závady je zakázáno se strojem dále pracovat, dokud není závada odstraněna.

2. Při práci používejte předpisy stanovené

osobní ochranné pomůcky (např. ochranná přilba, chrániče sluchu, ochranné brýle,

rukavice, pracovní obuv atd.). Používaný

pracovní oděv musí pevně přiléhat;

nepoužívejte volný nebo poškozený

(potrhaný) oděv. Nenoste řetízky, hodinky,

prsteny - tyto mohou být zachyceny rotujícími částmi stroje a způsobit poranění.

3. Před započetím práce zkontrolujte, zda je

možné stroj bezpečně nastartovat, aniž by

došlo k ohrožení obsluhy nebo dalších osob.

4. Motor nestartujte v uzavřených prostorách,

pokud není zajištěno dostatečné a účinné větrání.

5. Během práce se strojem věnujte plnou pozornost ovládání stroje, aby nedošlo k

ohrožení obsluhy nebo dalších osob, popř. aby nedošlo ke kolizi s pevnými překážkami

nebo dalšími stroji a vozidly.

6. Při práci sledujte, zda stroj nevydává

neobvyklé zvuky nebo zda se neobjeví kouř,

který by mohl signalizovat závadu. V

případě jakýchkoli známek závady ihned přerušte práci a zajistěte opravu stroje.

7. Doplňování pohonných látek se provádí při zastaveném motoru a to tak, aby pohonná

směs nepřišla do styku s horkými částmi motoru. Pokud dojde k přelití paliva, přeteklé palivo ihned otřete.

Palivo nedoplňujte až po hranu hrdla.

8. Je nutno dbát na těsnost uzávěru nádrže na pohonné látky. V době, kdy stroj není v provozu, je třeba, aby uzavírací kohout

paliva byl uzavřen. Při dopravě na delší

vzdálenosti je nutno palivo z nádrže vypustit.

POZOR! Netěsnící (prasklé) nádrže a rozvody

paliva mohou přivodit explozi a proto je

nutné je neprodleně vyměnit.

9. V prostředí s nebezpečím výbuchu

hořlavých plynů nebo prachů je provoz

stroje zakázán!

10. Při provozu stroje v uzavřených prostorách

(tunely, štoly, hluboké jámy...) je potřeba zajistit obsluze přívod čerstvého vzduchu (viz příslušné předpisy pro stavební práce).

11. Po ukončení práce vypněte motor, odstavte stroj na bezpečné místo a zajistěte jej proti zcizení nebo neoprávněnému použití. Stroj

je nutno odstavit tak, aby nemohlo dojít k

jeho pádu, převrácení nebo aby nepřekážel pohybu dalších strojů a vozidel.

1.1.5. Prohlídky, údržba a opravy

1. Pravidelně kontrolujte technický stav stroje

se zvláštním zřetelem na bezvadnou funkci ochranných a ovládacích prvků. V případě zjištění závady zajistěte její odstranění.

2. Servisní práce na stroji smí provádět pouze

kvalifikovaná osoba pověřená

provozovatelem stroje nebo pracovník servisní organizace.

3. Servisní práce na stroji provádějte pouze na

takovém pracovišti, kde jsou zajištěny a zachovány ekologické předpisy, čistota a bezpečnost práce. Pokud je to možné, provádějte servisní práce na dílenském

pracovišti s odpovídajícím vybavením.

Je-li nutné provádět servisní práce přímo na

staveništi, je nutné zajistit pracoviště tak,

aby nedošlo ke kolizi s jinými stroji a

strana 6 vydání 5/2005

vozidly. Je zakázáno provádět servisní práce

na místě, kde může dojít k ohrožení bezpečnosti práce vlivem vnějších vlivů, např. sesuvem půdy, pádem cizích předmětů, provozem jiných strojů a vozidel apod.

4. Servisní práce provádějte pouze při vypnutém motoru. Pokud je nutné při některých úkonech motor nastartovat, věnujte maximální pozornost bezpečnosti

práce.

5. Při opravách používejte pouze originální náhradní díly. Pouze takové díly byly výrobcem odzkoušeny a jsou zárukou bezpečného provozu stroje.

6. Změny a úpravy na stroji smějí být

prováděny pouze s výslovným souhlasem

výrobce!

Page 7

Jednosměrné vibrační desky Návod k používání

1.1.6. Nakládání a přeprava

1. Stroj je dovoleno nakládat a přepravovat

pouze pomocí zařízení odpovídající nosnosti

(hmotnost stroje je uvedena v kapitole „Základní technické parametry“).

2. Při nakládání jeřábem je nutné dodržovat

platné předpisy pro práci s jeřábem. Tuto činnost smí provádět pouze kvalifikovaná osoba (osoby) s platným jeřábnickým, popř. vazačským průkazem.

3. Vázací prostředek upevněte na označené místo na stroji.

1.2. Zakázané činnosti

Při práci se strojem je zakázáno zejména:

• používat stroj k jiným činnostem, než pro

které je určen

• ovládat stroj jiným způsobem, než je

uvedeno v návodu pro používání

• pracovat se strojem pod vlivem

alkoholických nápojů, omamných látek

nebo léků s negativním vlivem na

schopnost obsluhy ovládat stroj

• pracovat se strojem, pokud by jeho

provozem byla ohrožena bezpečnost osob, objektů a věcí.

• uvádět do chodu a pracovat se strojem,

jsou-li v jeho nebezpečném dosahu další osoby

• uvádět do chodu a pracovat se strojem, je-

li demontován nebo poškozen některý ochranný prvek (např. kryt)

• pracovat se strojem tam, kde hrozí vnější

nebezpečí (propadnutí stroje, sesuv půdy, převrácení stroje, únik nebezpečných látek, nebezpečí výbuchu, nebezpečí požáru, nebezpečí úrazu elektrickým

proudem apod.)

• pracovat se strojem tam, kde hrozí

poškození objektů (např. nadměrnými

4. Při ruční manipulaci je zpravidla zapotřebí

součinnosti více osob, aby byla dodržena maximální hmotnost břemene, kterou může

pracovník zdvihat.

5. Při přepravě je nutné stroj dostatečně zajistit

proti převrácení, pádu nebo posunutí na

ložné ploše.

6. Stroj musí být přepravován ve vzpřímené poloze.

vibracemi) a poškození podzemních tras inženýrských sítí

• pracovat se strojem v ochranném pásmu

elektrického vedení a trafostanic

• přejíždět se strojem elektrické kabely,

pokud nejsou vhodným způsobem chráněny proti mechanickému poškození

• pracovat se strojem za snížené viditelnosti

a v noci, není-li pracovní prostor stroje a celé pracoviště dostatečně osvětleno

• opustit místo obsluhy, je-li stroj v chodu,

a opustit nezajištěný stroj, aniž by bylo zabráněno jeho neoprávněnému použití

• vyřazovat z činnosti bezpečnostní,

ochranné a pojistné systémy a měnit

jejich parametry

• používat stroj, ze kterého uniká olej,

palivo nebo jiné náplně

• spouštět motor jiným způsobem, než je

uvedeno v návodu pro používání

• odstraňovat nečistoty za chodu stroje

• kouřit a manipulovat s otevřeným ohněm

při kontrole a doplňování paliva, mazání a při kontrole akumulátoru

strana 7 vydání 5/2005

Page 8

Jednosměrné vibrační desky Návod k používání

1.3. Hygienické zásady

Ropné produkty (palivo, maziva) jsou zdraví

škodlivé látky. Pracovníci, přicházející při obsluze a údržbě stroje do styku s těmito

látkami, jsou povinni dbát obecných zásad

ochrany zdraví a řídit se bezpečnostními a hygienickými návody výrobce těchto látek. Zejména upozorňujeme na:

• ochranu pokožky při práci s ropnými

produkty

• řádné omytí rukou po ukončení práce a

před jídlem; ruce ošetřete vhodným reparačním krémem

1.4. Ekologické zásady

Palivo, maziva a provozní náplně jednotlivých systémů stroje jsou látky, které představují riziko vůči životnímu prostředí. Po vyřazení se stávají odpadem s rizikovými vlastnostmi vůči životnímu prostředí. Mezi rizikový odpad patří i součásti stroje, které přicházejí do styku s uvedenými látkami (např. filtry). Věnujte maximální pozornost zabránění úniku těchto látek do země a do vody (včetně

kanalizace). Tyto látky musí být skladovány tak,

Ropné produkty, čistící a konzervační prostředky a další nebezpečné látky vždy uschovávejte v původních, řádně označených obalech. Nepřipusťte skladování těchto látek v neoznačených lahvích a jiných nádobách (nebo v nádobách od nápojů) s ohledem na nebezpečí záměny. Tyto látky skladujte na bezpečném místě mimo dosah dětí. Dojde-li k náhodnému potřísnění pokožky, sliznic, očí, ke vdechnutí výparů nebo k požití těchto látek, aplikujte ihned zásady první pomoci a vyhledejte neprodleně lékařskou

pomoc.

aby při jejich případném ukápnutí, vylití nebo

porušení obalu byla tato látka zachycena.

Pokud dojde k úniku těchto látek při doplňování

paliva, výměně a doplňování olejů a maziv a manipulaci s dalšími provozními látkami,

zajistěte jejich bezpečnou likvidaci (zasypání absorpční látkou a předání k likvidaci odbornou

firmou).

Vyřazené provozní kapaliny likvidujte v souladu s příslušnými předpisy.

1.5. Likvidace stroje po ukončení jeho životnosti

Při likvidaci stroje po ukončení jeho životnosti je uživatel povinen dbát všech platných zákonů a předpisů o odpadech a ochraně životního prostředí. U likvidovaného stroje musí být odstraněna olejová náplň z motoru a z vibračního mechanismu včetně demontáže použitých filtrů.

V souladu se zněním zákona o odpadech musí majitel likvidovaného stroje:

• kovové části předat pouze osobám, které

jsou oprávněnými provozovateli zařízení

k odstraňování, sběru nebo výkupu tohoto typu odpadu;

• použitý motorový olej a použitý hydraulický

olej předat pouze osobám, které jsou oprávněnými osobami pro nakládání

s odpadními oleji.

NTC neodpovídá za škody na zdraví uživatele

ani za škody způsobené na životním prostředí

v případech nedodržení výše uvedených hygienických a ekologických zásad.

1.6. Bezpečnostní pokyny pro práci s hutnícími stroji

Mezi hutnící stroje patří vibrační desky, vibrační pěchy a vibrační válce. Při práci s těmito stroji

je nutné dodržovat následující bezpečnostní pokyny:

1. Před započetím práce si zjistěte únosnost terénu, místa podzemních prostor a trasy podzemních inženýrských sítí, aby se

zabránilo propadnutí stroje nebo poškození podzemních objektů.

2. Při práci se strojem v blízkosti objektů je

nutné posoudit, zda nemůže dojít k poškození objektu z důvodu přenosu vibrací.

3. Při práci se strojem ve výkopech je nutné

zajistit, aby nemohlo dojít k sesunutí stěn

výkopu a zasypání obsluhy.

strana 8 vydání 5/2005

Page 9

Jednosměrné vibrační desky Návod k používání

VD 350/16

VD 450/18

VD 450/20

VD 450/22

Hladina akustického výkonu LpA

101 dB

Garantovaná hladina

92 dB

89 dB

na ruce obsluhy, m/sec-1

VD 301/11

VD 351/14

VD 451/18

VD 501/20

LpA

Garantovaná hladina akustického tlaku LwA

88 dB

92 dB

89 dB

92 dB

Zrychlení vibrací přenášených

11,6

12,1

17,0

14,7

4. Při práci se strojem na hranách náspů je nutné pracovat v dostatečné vzdálenosti od hrany, aby nemohlo dojít k sesunutí zeminy a převrácení nebo pádu stroje.

1.7. Hygienické údaje

akustického tlaku LwA

Zrychlení vibrací přenášených

Hladina akustického výkonu

na ruce obsluhy, m/sec-1

10,5 12,6 12,3 9,6

101 dB 105 dB 103 dB 103 dB

5. Je zakázáno pracovat se strojem v takových

náklonech, kde hrozí převrácení stroje nebo kde může dojít ke ztrátě adheze a

nekontrolovatelnému smyku stroje.

1. S ohledem na hodnotu garantované hladiny akustického tlaku na místě obsluhy a hodnotou vibrací

přenášených na ruce obsluhy, je nutné při práci s jednotlivým typem vibrační desky používat v souladu s Nařízením vlády č. 148/2006 Sb. v platném znění osobní ochranné prostředky účinné jednak v té oblasti hladiny akustického tlaku nebo vibrací přenášených na ruce, jejichž hodnoty jsou uvedeny výše pro příslušný typ vibrační desky.

2. Pracovní postupy pro práci s vibrační deskou musí být upraveny tak, aby z nich vyplývaly

technologické přestávky vedoucí k přerušování expozice.

3. V době technologických přestávek, nezbytných ze zdravotního hlediska, nesmí být pracovník, který

v době před přestávkou pracoval s předmětným strojem, vystaven působení nadměrného hluku nebo vibrací, jež vznikly z jiného zdroje.

4. Při pracích v blízkosti obytných budov smí být vibrační deska provozována pouze v době od 6:00 do

18:00 hod.

strana 9 vydání 5/2005

Page 10

Jednosměrné vibrační desky Návod k používání

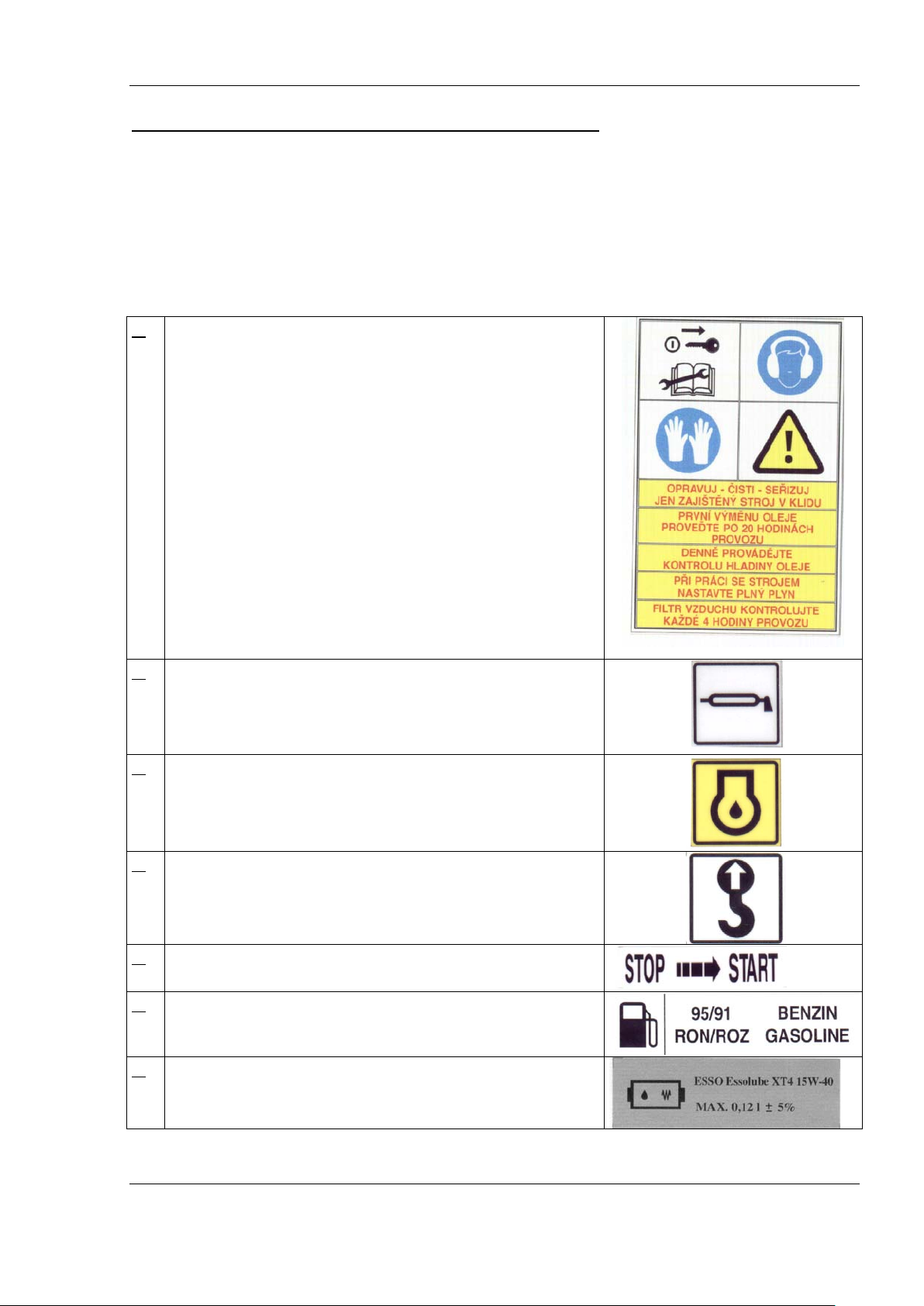

Sdružená samolepka obsahující bezpečnostní značky dle ČSN

ráce se strojem ochranné rukavice

Samolepka symbolu č. 7.23 dle ČSN ISO 6405-01

Samolepka značky č. 7.25 dle ČSN ISO 6405-1

Samolepka obsahující symboly pro ovládání plynu motoru

1.8. Seznam bezpečnostních značek používaných na stroji

Na jmenovaných typech strojního zařízení vibrační deska, typy VD 301/11 až VD 500/24H jsou v souladu s požadavkem zákona č. 22/1997 Sb. ve znění zákona č. 481/2008 Sb. o technických

požadavcích na výrobky, umístěny samolepky symbolů bezpečnostních značek, symbolů a informativních

popisů, jejichž vzhled a provedení určují příslušné technické normy ČSN.

V dalším textu jsou jednotlivé druhy samolepek znázorněny v provedení, v jakém jsou umístěny na

příslušném stroji. Ke každé jednotlivé samolepce a jednotlivému symbolu je připojen text vysvětlující

její význam.

ISO 3864 (symbol č. B.2.5, B.3.1 a NB.2.26), značka dle ČS ISO 6405-1 (symbol č. 7.28) a informativní popis. Bezpečnostní značka, symbol č. B.2.5 přikazuje obsluze nosit po celou dobu práce se strojem chrániče sluchu k ochraně

sluchu.

Značka, symbol č. 7.28 udává povinnost obsluze přečíst návod řidiče ještě před zahájením práce se strojem. Bezpečnostní značka, symbol č. NB.2.26 přikazuje obsluze

používat po celou dobu p k ochraně rukou před účinky vibrace.

Bezpečnostní značka výstrahy, symbol č. B.3.1(vykřičník) varuje obsluhu stroje před rizikem nebezpečí. Informace pro obsluhu, jak postupovat při opravě, čištění nebo seřizování stroje. Symbol označení CE.

(samolepka označuje místo, jež má být dle návodu pro

obsluhu mazáno tukem)

Samolepka symbolu č. 8.1 dle ČSN ISO 6405-1

(samolepka označuje místo, kde je umístěn šroub uzavírající otvor na motoru pro vypouštění motorového oleje)

(symbol označuje dva závěsné body, tj. místa, za něž je možné

stroj zvedat)

stroje

Samolepka obsahující informace o typu určeného paliva pro

motor stroje

Samolepka obsahující symbol vibrátoru a slovní údaj o typu

určeného oleje a jeho max. objemu

strana 10 vydání 5/2005

Page 11

Jednosměrné vibrační desky Návod k používání

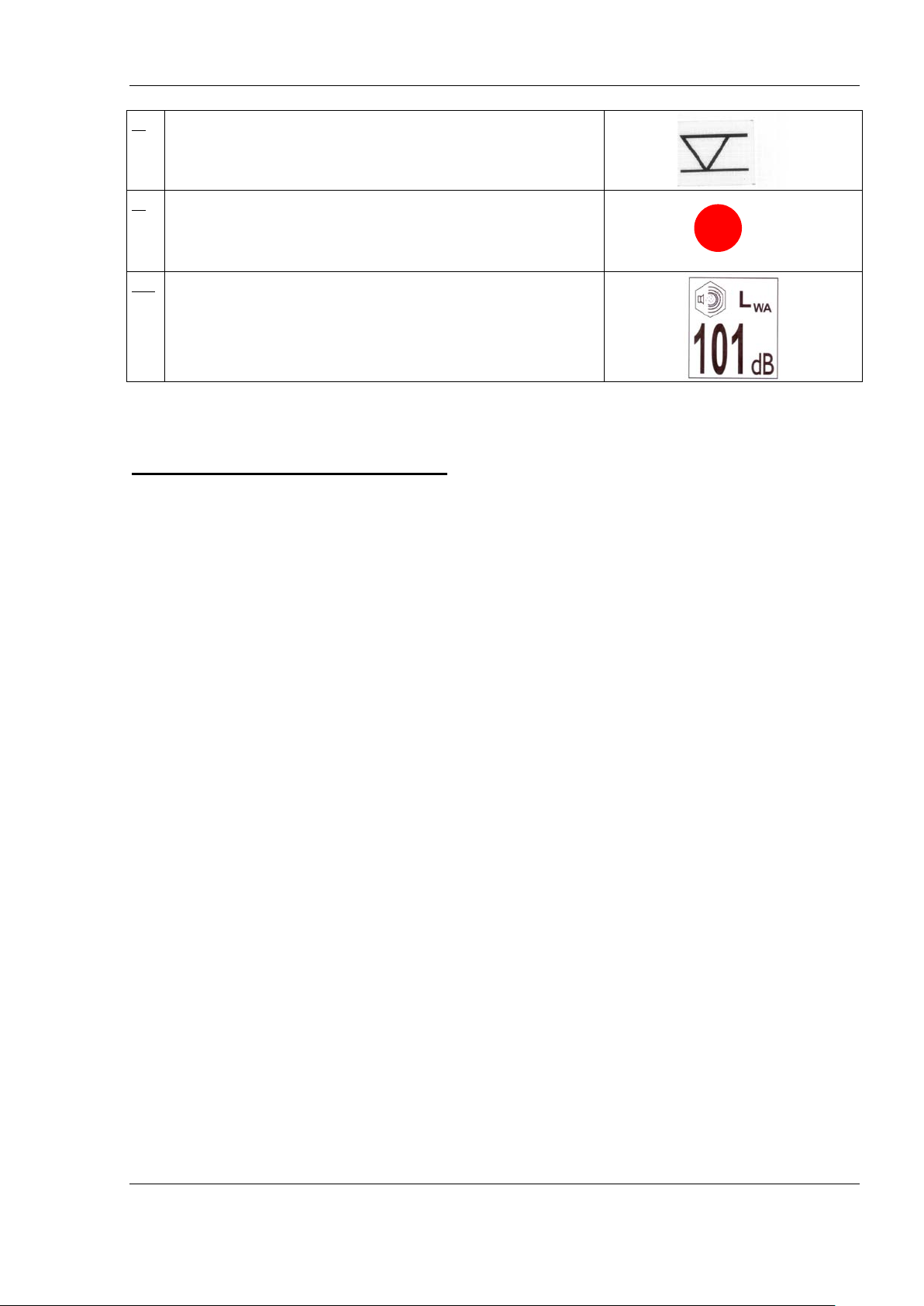

Samolepka označuje šroub uzavírající otvor pro kontrolu

10.

Samolepka uvádějící údaj hodnoty emise hluku, která byla u

hladiny oleje ve vibrátoru a pro jeho vypouštění

Samolepka "ČERVENÝ KRUH"

Samolepka označuje šroub uzavírající otvor pro nalévání oleje

do vibrátoru stroje.

strojního zařízení vibrační deska zjištěna zkouškou provedenou dle podmínek NV č. 9/2002 Sb. Hodnota je pouze informativní, liší se podle typu stroje.

1.9. Nakládání s obalovým materiálem

Firma NTC STAVEBNÍ TECHNIKA spol.s r.o. je registrována u společnosti EKO-KOM a.s.

O zpětném odkupu na všechny druhy obalových materiálů je uzavřena "Smlouva o sdruženém plnění" se společností EKO-KOM a.s., a to buď společností NTC STAVEBNÍ TECHNIKA spol. s r.o. nebo dodavateli obalových materiálů.

strana 11 vydání 5/2005

Page 12

Jednosměrné vibrační desky Návod k používání

VD 350/16

VD 450/18

VD 450/20

VD 450/22

Hmotnost

(kg)

110

120

150

Frekvence

(Hz)

Odstředivá síla

(kN)

Max. rychlost

(m/min)

Max. stoupavost

(%)

Šířka hutnící desky

(mm)

350

450

Délka hutnící desky

(mm)

580

MOTOR

HONDA

Palivo benzín

benzín

Typ GX120

GX160

Čidlo oleje

ANO

Čistý výkon motoru

(kW)

2,6

3,6

Jmen. otáčky motoru

(min-1)

3600

Spotřeba paliva

(l/hod)

0,7

0,9

2. TECHNICKÝ POPIS

Vibrační desky jsou určeny pro zhutňování všech druhů zemin včetně navazujících půdních úseků, pro zhutňování příkopů a ploch, jakož i pro zhutňování asfaltových vozovek. Při použití s plastovou podložkou je možné vibrační desku používat rovněž pro zahutnění

zámkové dlažby.

Vibrační desky řady VD jsou osazeny vibrátorem vytvářejícím neusměrněnou kruhovou vibraci s jedním směrem otáčení. Pohyb vibrační desky je jednosměrný. Vlastní hutnící částí je základová deska, ke které je připevněn vibrátor. Na základové desce je pružně uložena základna motoru.

2.1. Základní technické parametry:

2.1.1. Řada KLASIK

Jednosměrné vibrační desky řady KLASIK se vyznačují komfortním provedením se sklopnou a několikanásobně odpruženou rukojetí a ochranným rámem, který chrání motor před poškozením a usnadňuje manipulaci.

Pohon vibrační desky je zajištěn čtyřdobým jednoválcovým spalovacím motorem. Nejčastěji

používanými motory jsou benzínové motory HONDA, dieselové motory HATZ. Motor je

spojen s vibrátorem klínovým řemenem. Přenos kroutícího momentu je při volnoběžných otáčkách přerušen odstředivou spojkou na hřídeli motoru.

Obsluha ovládá stroj pomocí rukojeti.

Zvláštním příslušenstvím je podvozek na přepravu vibrační desky, plastová podložka na hutnění zámkové dlažby a kropící zařízení.

Aktuální výkon motoru namontovaného ve stroji se může lišit s ohledem na různé faktory, jako jsou provozní otáčky motoru ve stroji, provozní podmínky, údržba a další proměnné. Provozní otáčky motoru NEJSOU shodné se jmenovitými otáčkami motoru a jsou nastaveny dle technologických parametrů stroje.

strana 12 vydání 5/2005

Page 13

Jednosměrné vibrační desky Návod k používání

VD 301/11

VD 501/20

Hmotnost

(kg)

100

110

Frekvence

(Hz)

Odstředivá síla

(kN)

Max. rychlost

(m/min)

Max. stoupavost

(%)

Šířka hutnící desky

(mm)

300

350

450

500

Délka hutnící desky

(mm)

520

580

Motor

HONDA

Palivo benzín

benzín

Typ GX 100

GX 120

GX 160

Čidlo oleje

ANO

Čistý výkon motoru

(kW)

2,1

2,6

3,6

Jmen. otáčky motoru

(min-1)

3600

Spotřeba paliva

(l/hod)

0,6

0,7

0,9

2.1.2. Řada PRAKTIK

Jednosměrné vibrační desky řady PRAKTIK mají konstrukci bez ochranného rámu. Základní funkční části jsou shodné s řadou KLASIK, čímž si i tato řada zachovává dlouhou životnost a vysokou

spolehlivost i v nejnáročnějších podmínkách.

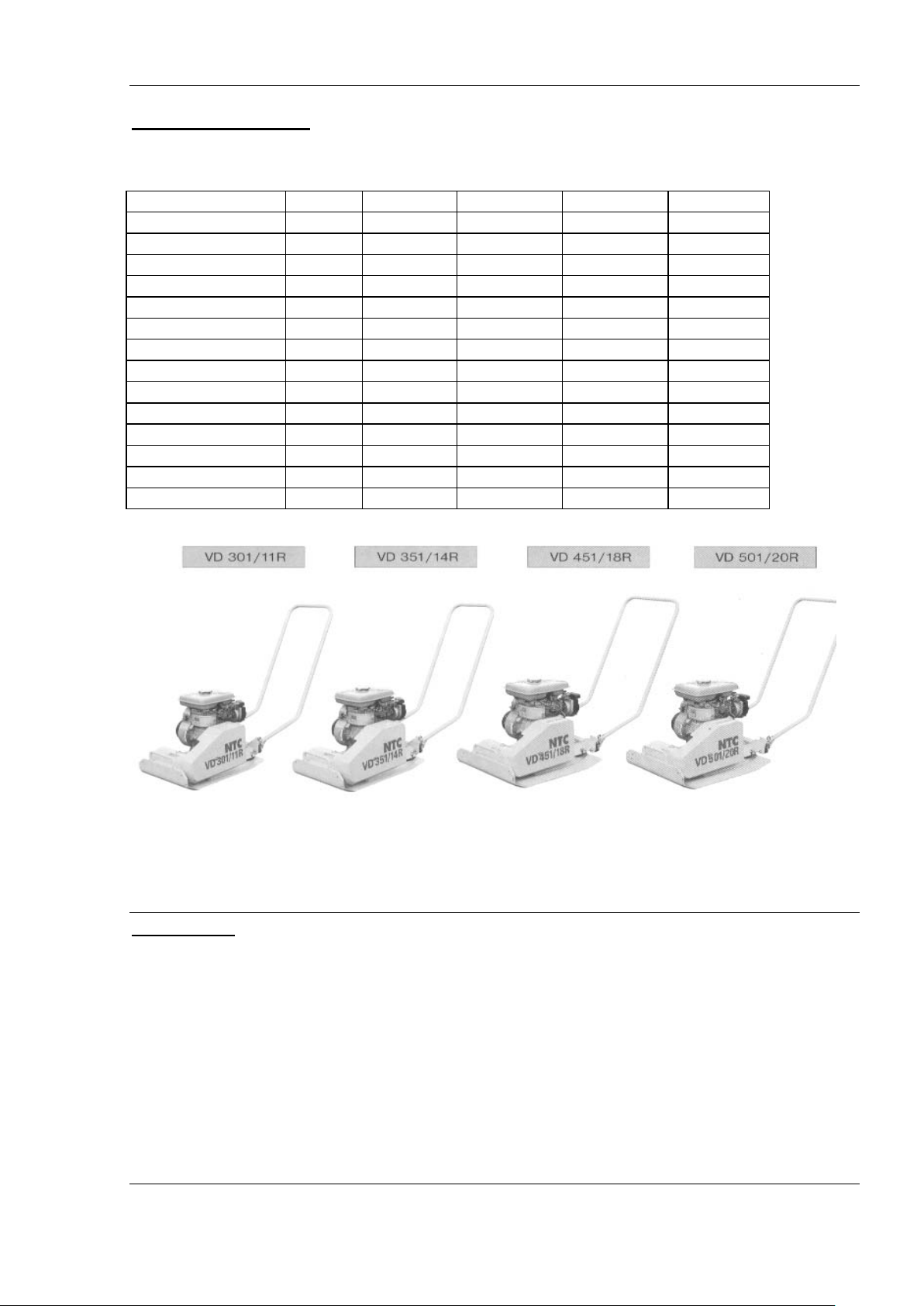

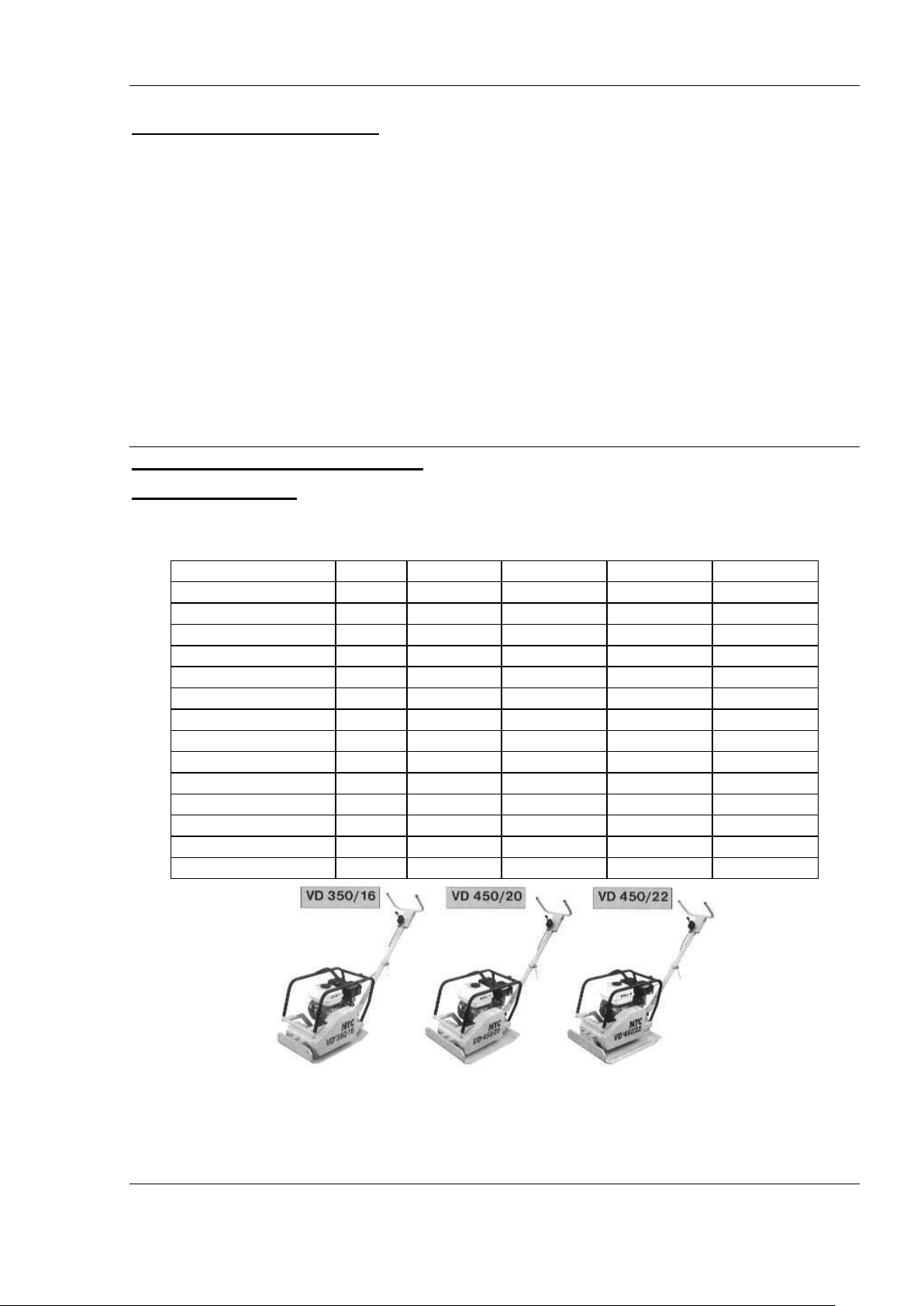

VD 351/14 VD 451/18

2.2. Maziva

Jako olejové náplně motoru používejte kvalitní značkové motorové oleje uvedených specifikací. ESSO Essolube XT4 15W-40 , nebo SHELL HELIX SUPER 15W-40

- motorový olej náplň - dle typu motoru

HONDA GX 100 cca 0,45 l GX 120 cca 0,6 l GX 160 cca 0,6 l

HATZ 1B20 cca 0,8 l *

- olej ve vibrátoru – používá se motorový olej (viz bod 2.2) náplň cca 0,12 l

. strana 13 vydání 5/2005

Page 14

Jednosměrné vibrační desky Návod k používání

2.3. Identifikace stroje

Při kontaktu s výrobcem (jako je např. hlášení reklamací, objednávání náhradních dílů, servisu a technické dotazy) je důležité vždy uvádět přesné typové označení Vašeho stroje a jeho výrobní číslo.

Tyto údaje jsou uvedeny na výrobním štítku stroje.

2.4. Identifikace motoru

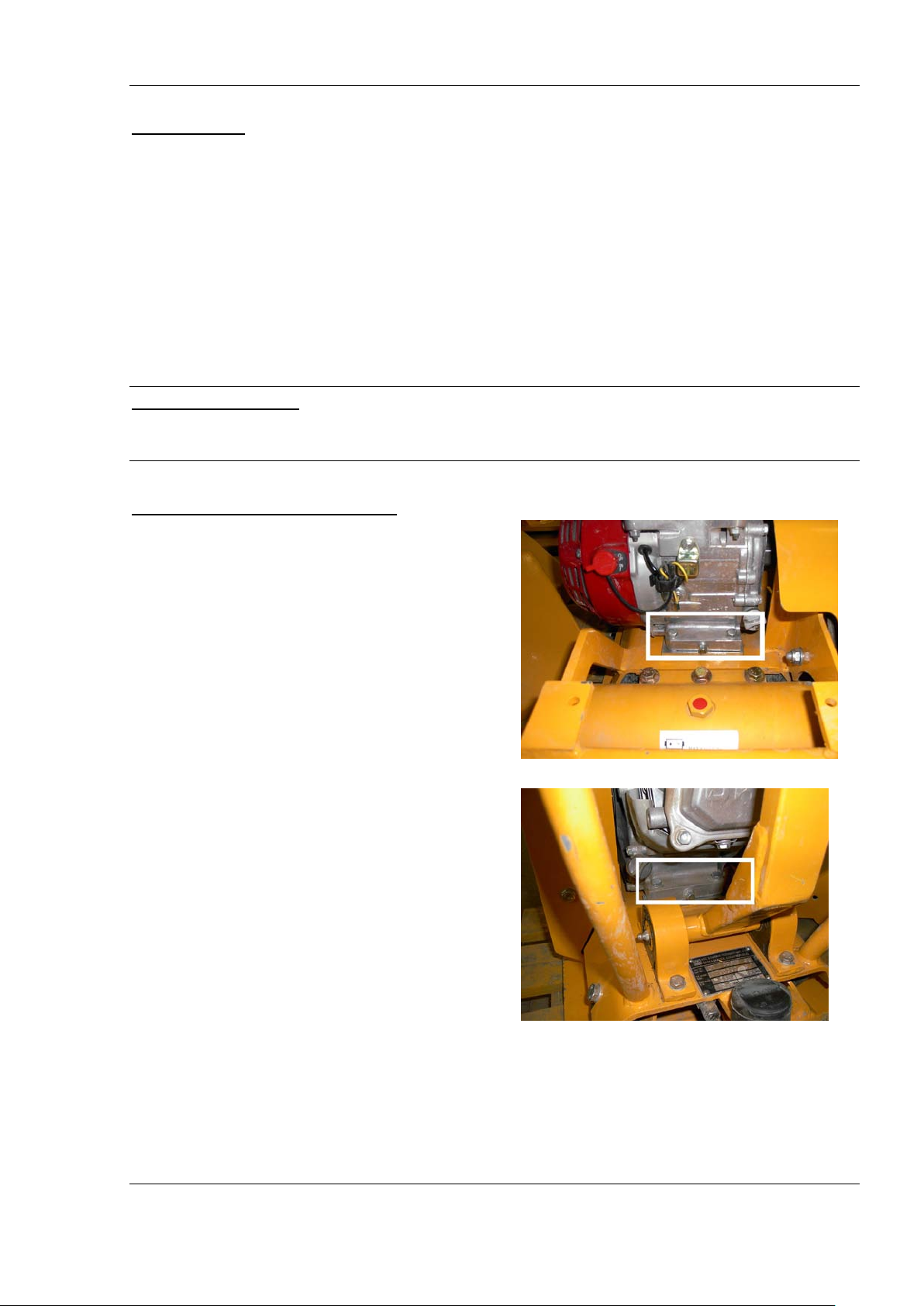

V případě závady motoru je zapotřebí udávat rovněž typ a výrobní číslo motoru. Toto číslo je

vyražené na bloku motoru (motory HONDA),

event. je rovněž uvedené na typovém štítku

motoru (motor HATZ). Pokud budete mít pochybnosti, kontaktujte výrobce.

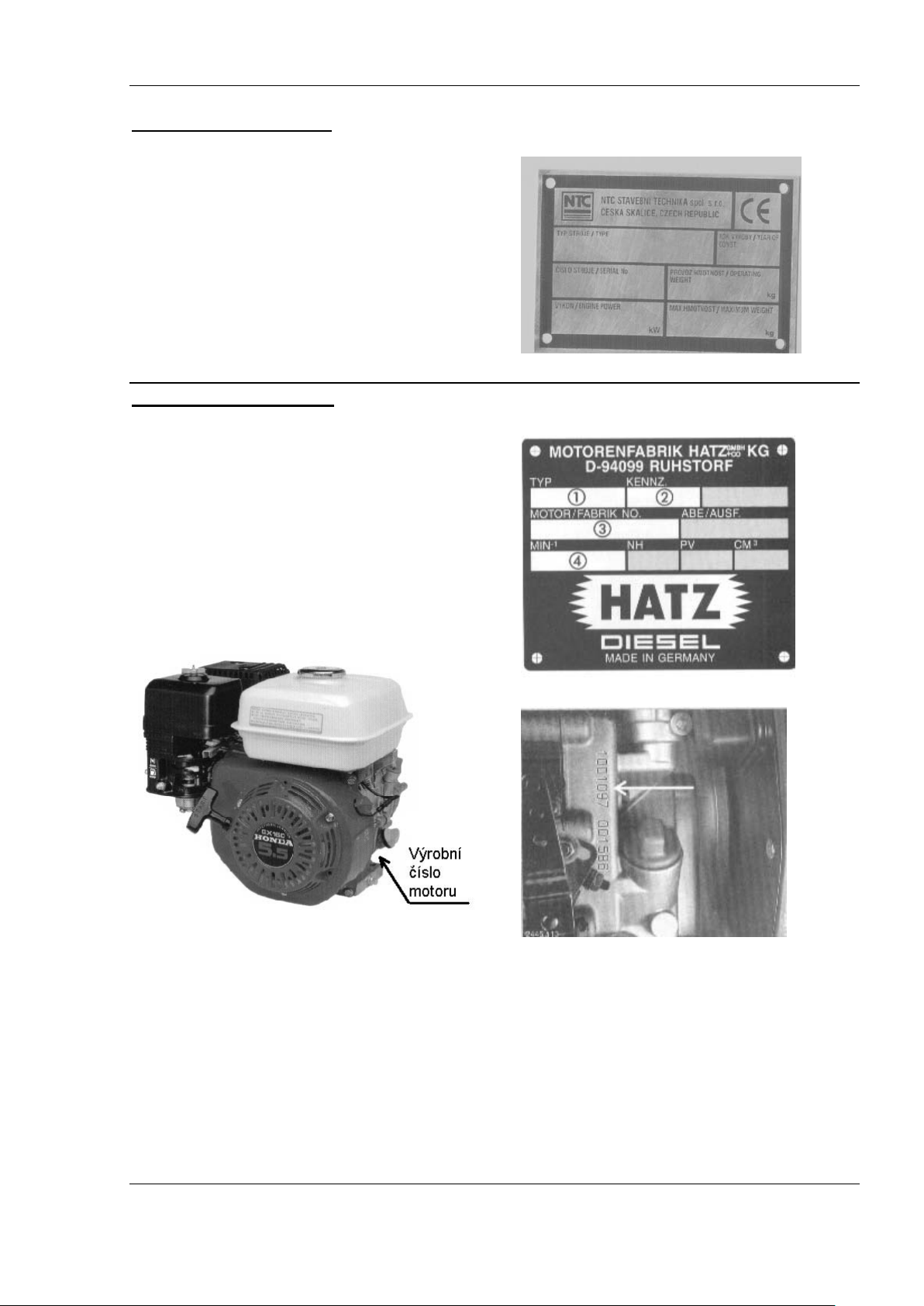

Obr. Umístění výrobního čísla na motoru

HONDA

Obr. Typový štítek stroje

Obr. Typový štítek motoru HATZ

Obr. Výrobní číslo motoru HATZ

strana 14 vydání 5/2005

Page 15

Jednosměrné vibrační desky Návod k používání

3. PŘED SPUŠTĚNÍM

- Průběžně kontrolujte, zda z vibrátoru nebo motoru neuniká (nesákne) olej. V případě zjištění

závady kontaktujte autorizovaný servis, nebo výrobce.

- Šroubové spoje na gumokovech a na vibrátoru (VD 350, 450, 500) jsou lepené. Šrouby u

vibrátoru jsou dotaženy předepsaným dotazovacím momentem. Proto doporučujeme před každou případnou činností spojenou s povolováním a dotahováním těchto spojů kontaktovat a informovat se u autorizovaného servisu nebo u výrobce.

3.1. Kontrola hladiny motorového oleje

Hladinu motorového oleje doporučujeme pravidelně kontrolovat i u strojů, které jsou vybaveny čidlem hladiny oleje. V případě strojů, které čidlo hladiny oleje nemají, je každodenní

kontrola hladiny oleje nezbytná.

Používejte pouze doporučené druhy olejů.

Viskozitu oleje volte tak, aby odpovídala teplotním podmínkám místa použití.

POZOR:

Provozování motoru s nedostatečnou hladinou oleje může mít za následek vážné poškození

motoru. V případě zjištění úniku oleje z motoru

okamžitě zastavte činnost stroje a přivolejte

servis nebo kontaktujte výrobce.

Hladinu oleje kontrolujte každý den!

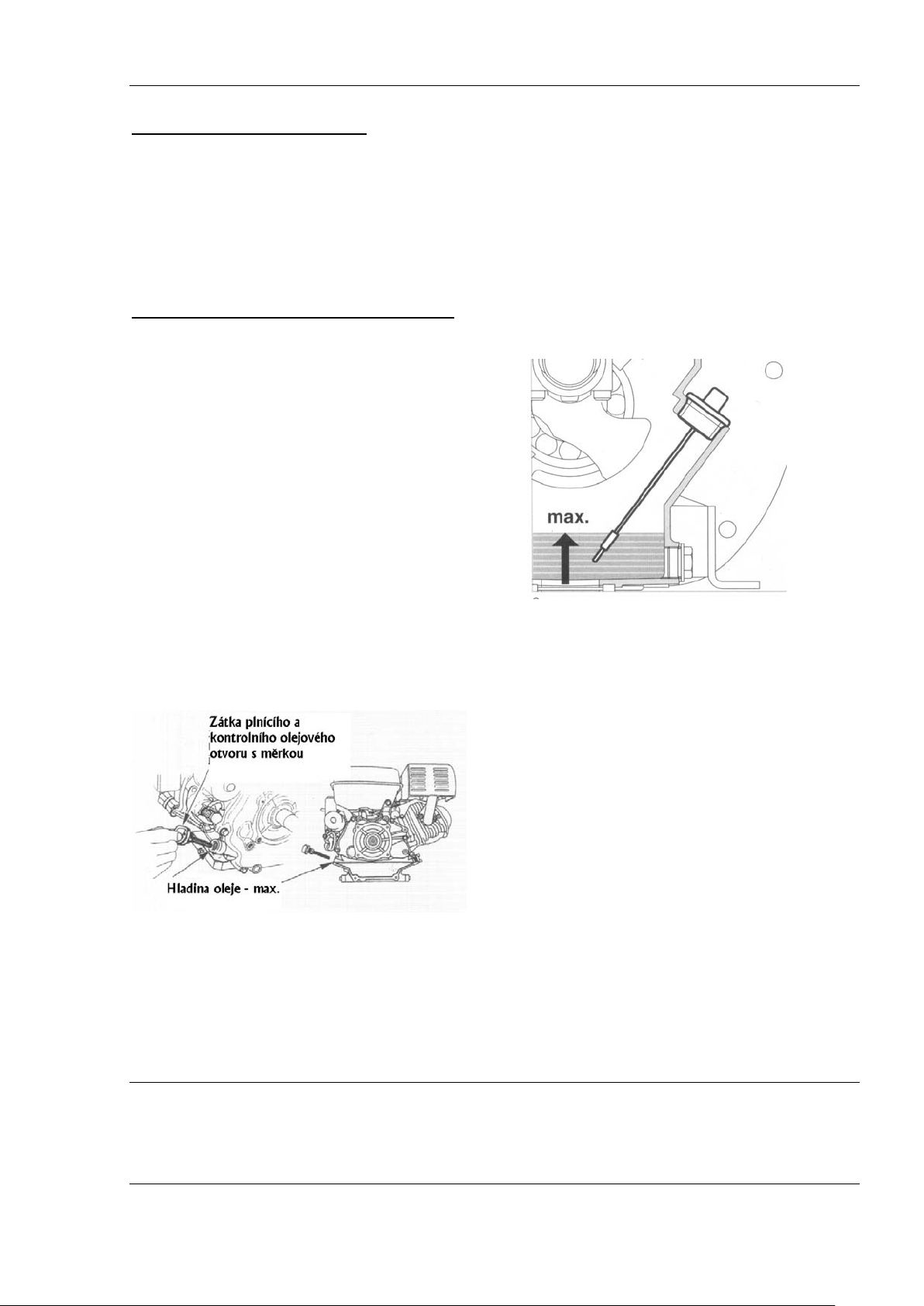

Kontrola hladiny oleje se provádí takto: Motory HONDA

Postavte stroj do vodorovné polohy. Odšroubujte zátku z kontrolního / nalévacího

otvoru na motoru. Při správné hladině je hladina oleje zároveň s otvorem, olej lehce vytéká. V případě zjištění úniku oleje z motoru okamžitě zastavte činnost stroje a přivolejte

servis nebo kontaktujte výrobce.

Motory HATZ

Postavte stroj do vodorovné polohy.

Uzávěr nalévacího otvoru oleje a měrku otřete čistým hadříkem. Při kontrole hladiny oleje měrku ponořte do olejového hrdla aniž byste ji

zašroubovali. Je-li hladina oleje pod úrovní

měrky, doplňte do motoru doporučený olej až k horní značce stupnice měrky.

strana 15 vydání 5/2005

Page 16

Jednosměrné vibrační desky Návod k používání

3.2. Vizuální kontrola stavu stroje

Pravidelně kontrolujte stav stroje, zejména:

• zda je stroj kompletní (zda nechybí

některé součásti)

• Obzvláště pečlivě kontrolujte stav

ochranných prvků (kryty) a ovládacích prvků

• zda nejsou uvolněny šroubové spoje

3.3. Kontrola hladiny paliva

1. Pro benzínové motory používejte benzín

pro motorová vozidla s oktanovým číslem 91 (alternativně NATURAL 95)..

Při nízkém stavu hladiny paliva je třeba

palivo doplnit až k okraji sítka filtru.

Nikdy nepoužívejte směs oleje a benzínu

nebo benzín znečištěný. Zabraňte vnikání nečistot, prachu nebo vody do palivové

nádrže.

• zda nedochází k úniku paliva nebo maziv

z motoru nebo vibrátoru.

• Zda nedošlo k natržení nebo úplnému

utržení gumokovů

2. Pro dieselové motory používejte

motorovou naftu dle norem:

• CEN EN 590, popř. DIN/EN 590

• DIN 51 601

• BS 2869: A1 a A2

• ASTM D 975-88: 1-D a 2-D

• VV-F-800C: DF-A, DF-1 a DF-2

• NATO code F-54 a F-75

Při teplotách pod 0°C je nutné použití zimní nafty nebo směsi nafty se speciálními přísadami, popř. s petrolejem, aby se zabránilo vylučování parafínů v palivovém systému stroje a jeho zanesení. Druh nafty se obvykle u čerpacích stanic obměňuje podle ročního období.

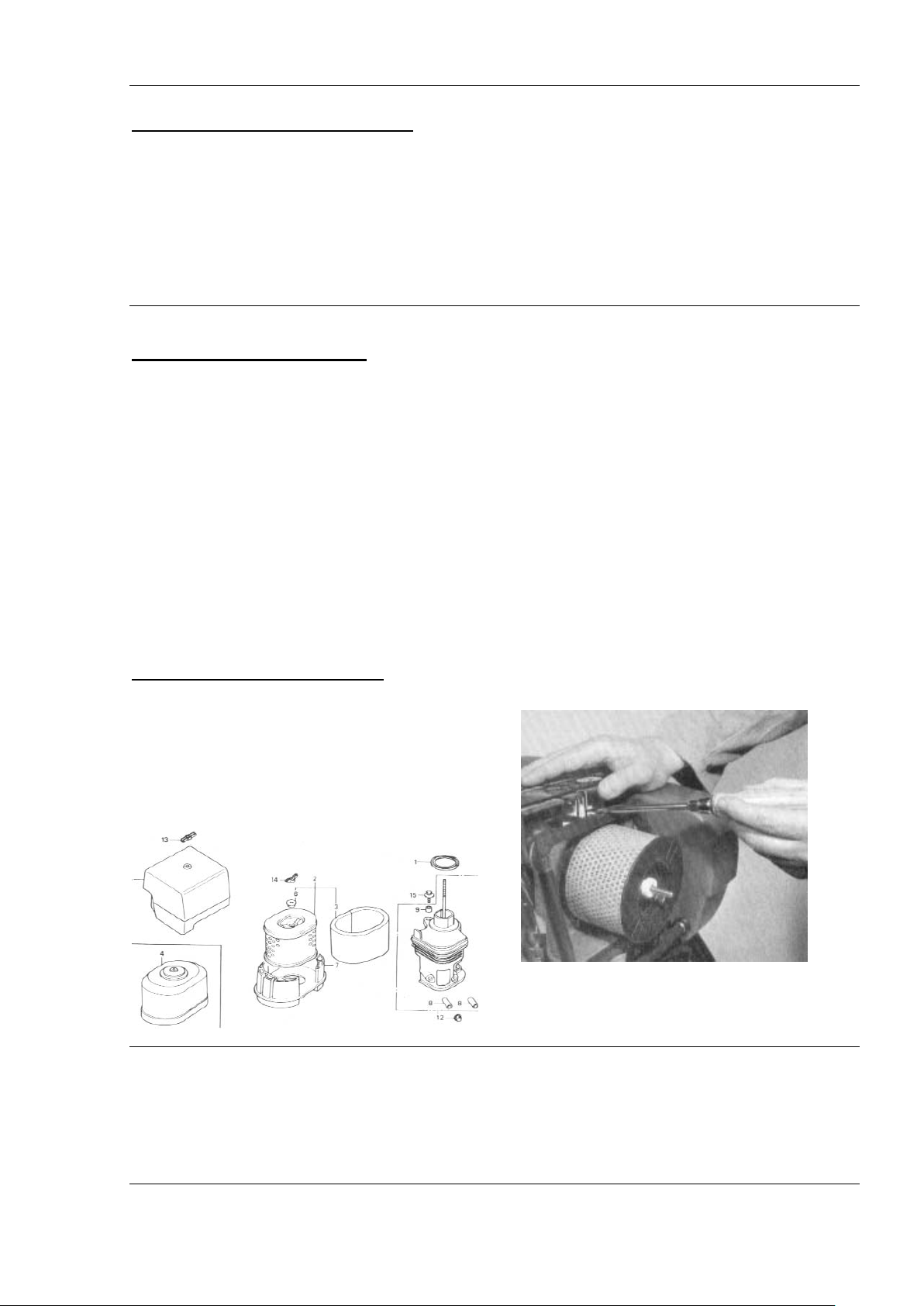

3.4. Kontrola čističe vzduchu

Zkontrolujte čistič vzduchu, abyste se přesvědčili o tom, že je čistý a v dobrém stavu. Čistič vzduchu případně vyčistěte či vyměňte. Nikdy motor neprovozujte bez čističe vzduchu. Prach a nečistoty nasáté přes karburátor do motoru by způsobily jeho rychlé opotřebení.

Obr. 1 Filtr vzduchu motoru HONDA

Obr. 2 Filtr vzduchu motoru HATZ

strana 16 vydání 5/2005

Page 17

Jednosměrné vibrační desky Návod k používání

4. PRÁCE SE STROJEM

4.1. Nastartování motoru

4.1.1. Benzínové motory HONDA

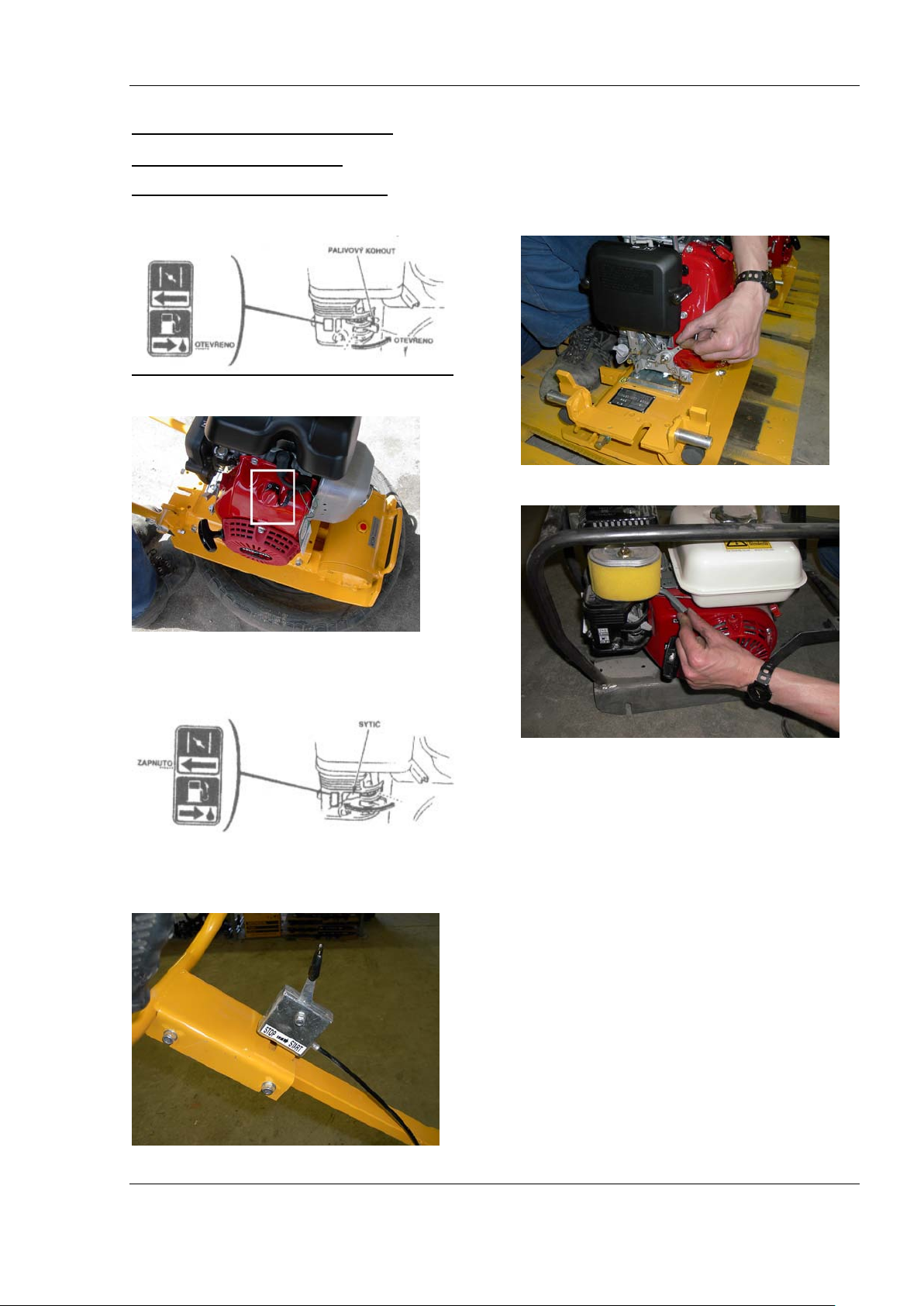

1. Otočte palivovým ventilem do polohy otevřeno („ON“).

2. Zapněte spínač zapalování motoru (poloha ON).

Řada PRAKTIK Motor HONDA GX100

Motor HONDA GX120, 160

3. Sytič otočte do polohy zapnuto

(„CHOKE“). Sytič nepoužívejte, je-li motor teplý nebo je-li vyšší teplota okolí.

4 Nastavte ovládací páku plynu do polohy

volnoběh.

Řada KLASIK

5. Rukojeť startovací šňůry povytáhněte až ucítíte odpor a pak prudce zatáhněte. Rukojeť startovací šňůry nepouštějte prudce zpět. Při zpětném pohybu ji rukou přidržujte.

6. Po pozvolném zahřátí motoru přesuňte páčku sytiče do pozice "vypnuto" (OPEN).

7. Motor před plným zatížením nechte chvilku běžet, aby se zahřál.

8. Přesuňte páčku plynu do polohy plný plyn.

Při cca 1.700 ot/min se automaticky sepne odstředivá spojka a stroj začne vibrovat.

Při provozování motorů HONDA dodržujte

postupy a zásady uvedené v příručce motorů HONDA.

strana 17 vydání 5/2005

Page 18

Jednosměrné vibrační desky Návod k používání

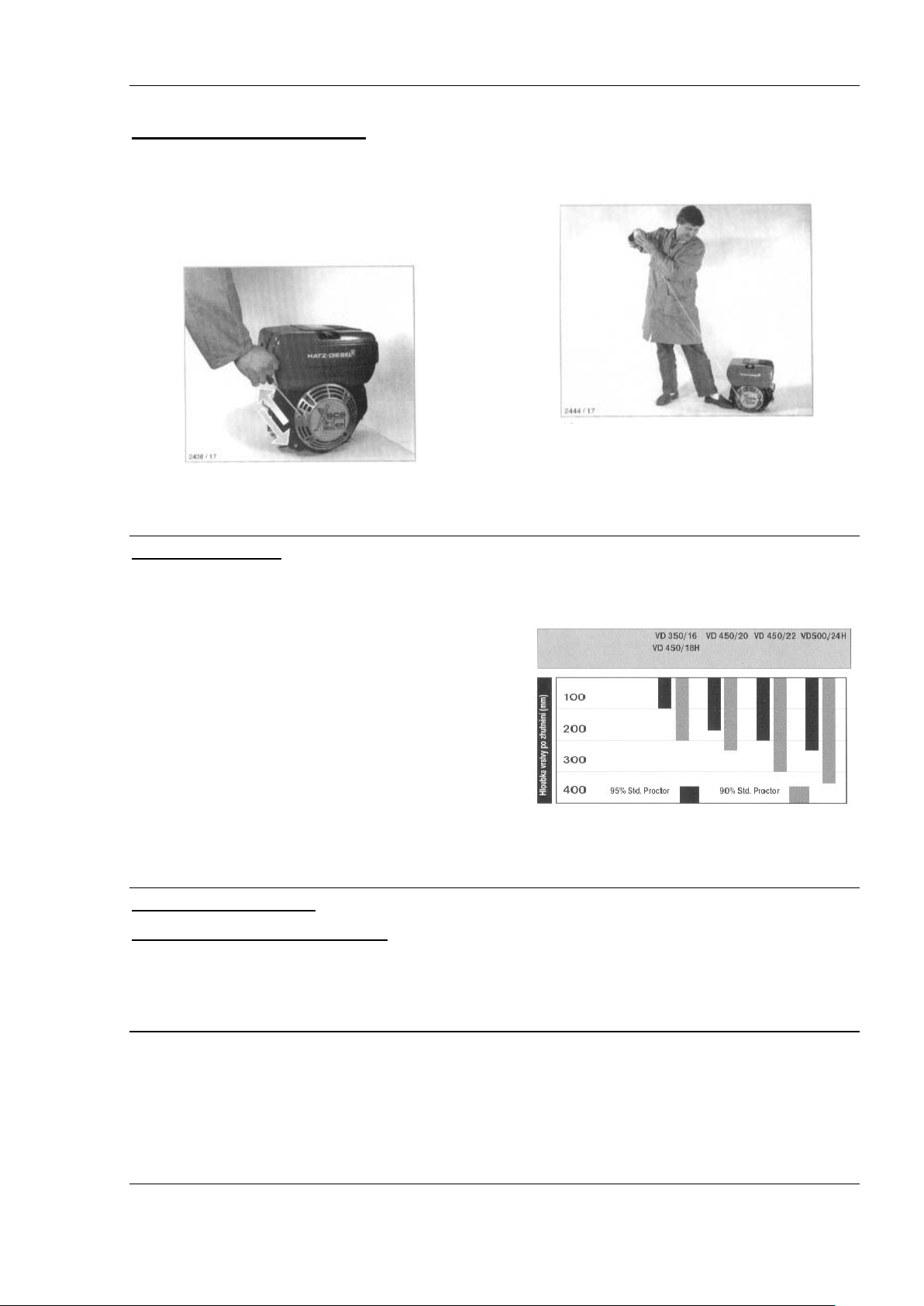

4.1.2. Dieselové motory HATZ

1. Nastavte ovládací páku plynu do polohy volnoběh ("0").

2. Rukojeť startovací šňůry povytáhněte, až

ucítíte odpor a pak prudce zatáhněte. Rukojeť startovací šňůry nepouštějte prudce zpět. Při zpětném pohybu ji rukou přidržujte.

3. Motor před plným zatížením nechte chvilku běžet, aby se zahřál.

4. Přesuňte páčku plynu do polohy plný plyn.

Při cca 1.700 ot/min se automaticky sepne odstředivá spojka a stroj začne vibrovat.

Při provozování motorů HATZ dodržujte

postupy a zásady uvedené v příručce

motorů HATZ.

4.2. Provoz stroje

Vibrační deskou pojíždějte po hutněné ploše v jednotlivých stopách. Pro kvalitní zhutnění doporučujeme provést minimálně 4 pojezdy v každé stopě. Při sypání jednotlivých vrstev zeminy dodržujte maximální tloušťku vrstvy (po zhutnění) cca 20-

30 cm, s ohledem na druh zeminy.

Orientační hloubkový účinek vybraných typů jednosměrných vibračních desek pro zhutnění

na 90% (95%) Proctor Standard je uveden v

tabulce. Pokud je však požadováno přesné určení míry zhutnění, doporučujeme zvolit některou z metod měření zhutnění.

TAB. Zhutňovací účinky

4.3. Vypnutí motoru

4.3.1. Benzínové motory HONDA

1. Přesuňte páčku ovládání plynu do polohy „0“ (volnoběh). Odstředivá spojka přeruší

spojení mezi motorem a vibrátorem a stroj

přestane vibrovat (viz bod 4.1.1.4.).

Platí pro písky a štěrky při čtyřech pojezdech Pro směsné zeminy se uvedené účinky snižují o

cca 30%.

2. Spínač zapalování motoru nastavte na "OFF" (viz bod 4.1.1.2.)

3. Palivový ventil nastavte na "OFF"

(viz bod 4.1.1.3.)

strana 18 vydání 5/2005

Page 19

Jednosměrné vibrační desky Návod k používání

4.3.2. Dieselové motory HATZ

1. Přesuňte páčku ovládání plynu do polohy

volnoběh. Odstředivá spojka přeruší spojení mezi motorem a vibrátorem a stroj přestane

vibrovat.

2. K zastavení chodu motoru dojde zatlačením

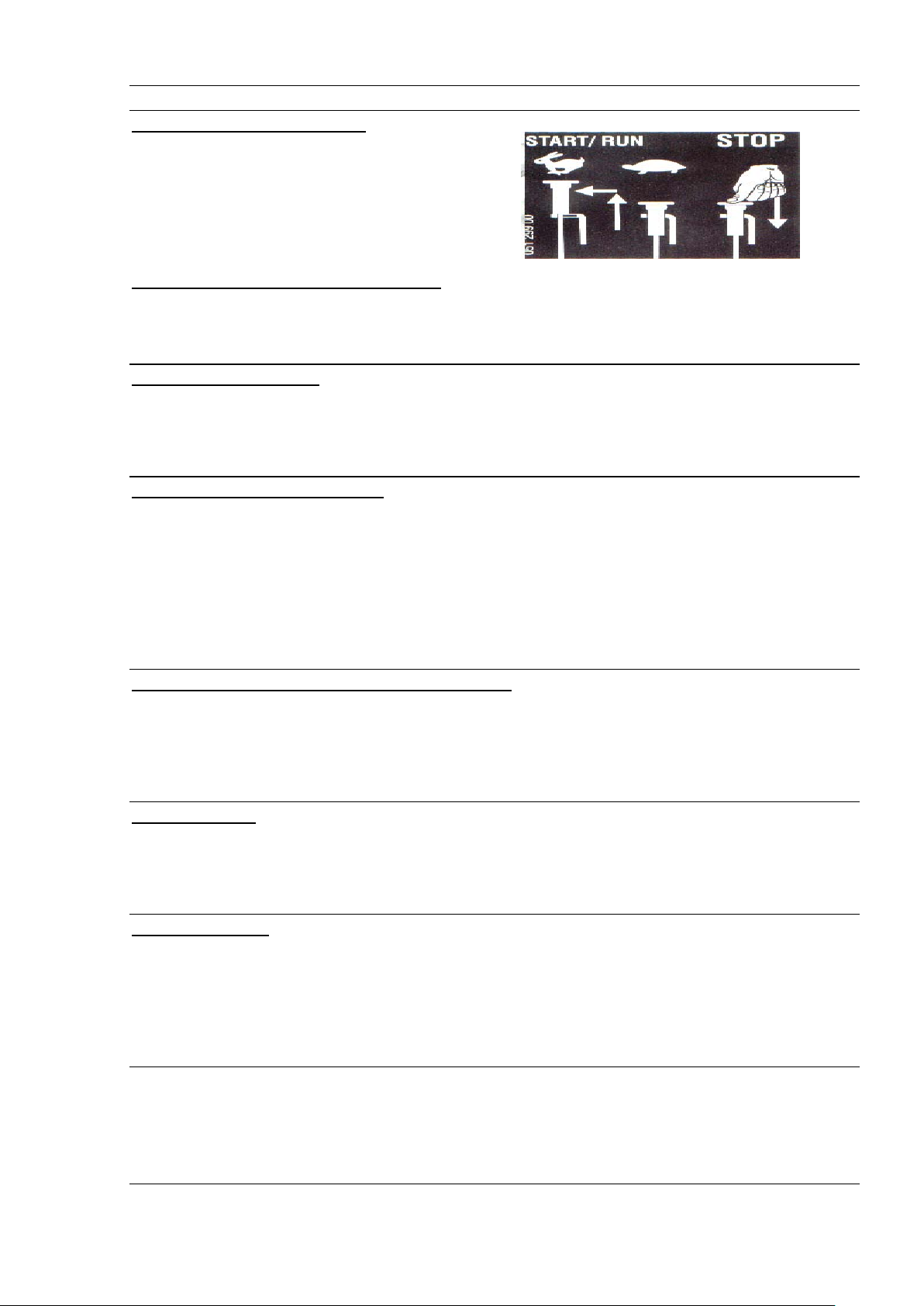

páčky plynu do polohy „STOP“.

4.4. Manipulace, doprava, skladování

Při manipulaci se strojem a jeho přepravě důsledně dodržujte bezpečnostní pokyny uvedené v tomto návodu, jakož i obecně platné

4.4.1. Ruční manipulace

Při ruční manipulaci je zpravidla zapotřebí součinnosti více osob, aby byla dodržena maximální hmotnost břemene, kterou může

4.4.2. Manipulace pomocí jeřábu

Stroj je dovoleno nakládat a přepravovat pouze pomocí zařízení odpovídající nosnosti (hmotnost

stroje je uvedena v kapitole „Základní technické parametry“).

Při nakládání jeřábem je nutné dodržovat platné předpisy pro práci s jeřábem. Tuto činnost smí provádět pouze kvalifikovaná osoba (osoby) s

přepisy pro práci s manipulační technikou nebo se zdvihacím zařízením.

pracovník zdvihat. Stroj zdvihejte za rám, popř.

za úchyty na základové desce. Nezdvihejte stroj za motor!

platným jeřábnickým, popř. vazačským průkazem. Vázací prostředek upevněte na označené místo

rámu stroje.

Vibrační desky řady PRAKTIK nejsou určeny pro manipulaci pomocí jeřábu.

4.4.3. Manipulace pomocí vysokozdvižného vozíku

Pokud se má se strojem častěji manipulovat pomocí vysokozdvižného vozíku (např. při zasílání sběrnou službou), doporučujeme připevnit stroj na paletu a zasílat jej společně s

4.4.4. Přeprava

Při přepravě je nutné stroj dostatečně zajistit proti převrácení, pádu nebo posunutí na ložné ploše. Vázací prostředky upevněte za označená

místa.

4.4.5. Skladování

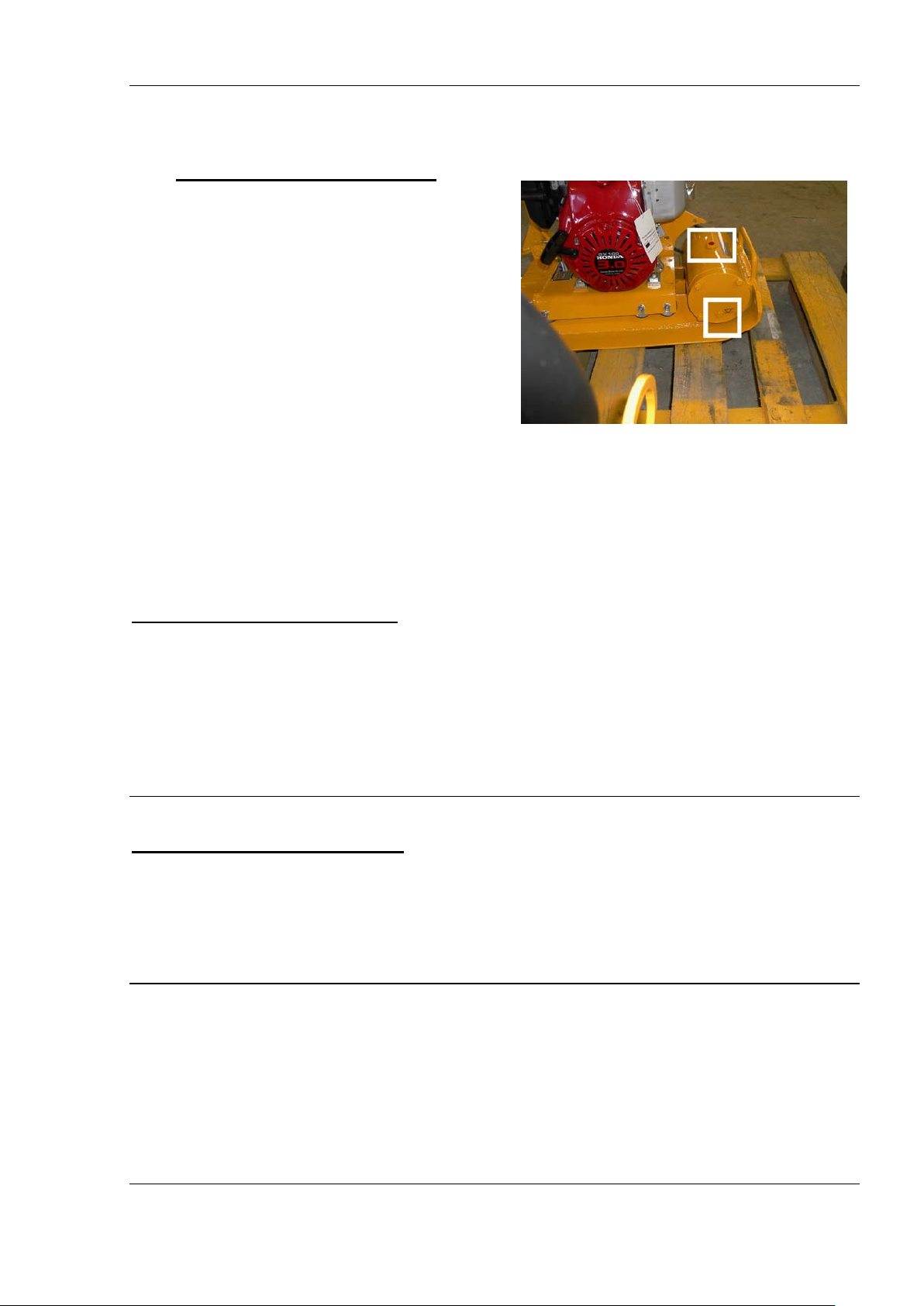

Stroj skladujte na místě zajištěném proti krádeži a zneužití. Doporučujeme zastřešené suché místo, kde nepůsobí vliv chemických látek a kde není nadměrná prašnost.

paletou. Pro jeden stroj j e vhodná „malá“ paleta

o rozměrech 0,8 x 0,6m, pro dva stroje

standardní paleta EUR 1,2 x 0,8 m.

Stroj musí být přepravován ve vzpřímené poloze.

Před dlouhodobým skladováním stroj nejprve očistěte, opravte poškozená místa nátěru a nakonzervujte (včetně konzervace motoru). Viditelně označte, že je stroj nakonzervovaný.

strana 19 vydání 5/2005

Page 20

Jednosměrné vibrační desky Návod k používání

4.5. Zvláštní podmínky použití stroje

4.5.1. Práce za nízkých teplot

Zhutňování v zimním období nebo při teplotách pod 0°C je závislé na obsahu jemných částic vody ve zhutňované zemině. S teplotou klesající pod bod mrazu se zemina stává pevnější a

4.5.2. Práce ve vysokých nadmořských výškách

Se zvyšující se nadmořskou výškou dochází k poklesu výkonu motoru způsobenému změnou poměru sycení paliva. Výkon motoru ve vysokých nadmořských výškách se dá částečně zlepšit výměnou hlavní trysky a seřízením karburátoru (benzínové motory) nebo seřízením vstřikovací soustavy (dieselové motory).

obtížněji se zhutňuje. Je možné zhutňovat suché zeminy nebo provést rychlé zhutnění nepromrzlého materiálu (dříve, než zemina

zamrzne).

Pokud motor pracuje dlouhodobě v nadmořských výškách nad 1500 m n. m., doporučujeme kontaktovat autorizovaný servis

výrobce motoru. Pokud pr áci ve vysokých nadmořských výškách

plánujete již při nákupu stroje, doporučujeme upozornit na tuto skutečnost výrobce, který doporučí vhodná opatření.

4.5.3. Práce ve velmi prašném prostředí

V případě práce ve velmi prašném prostředí zkraťte intervaly čištění filtru vzduchu motoru. Pravidelně čistěte stroj od prachu.

strana 20 vydání 5/2005

Page 21

Jednosměrné vibrační desky Návod k používání

5. ÚDRŽBA

Základní úkony údržby stroje popsané v tomto

návodu pro používání může provádět obsluha stroje určená provozovatelem. Opravy a seřizovací práce nad rámec tohoto návodu doporučujeme svěřit autorizovanému servisu. V době záruky je zakázáno demontovat vibrátor, tuto opravu může provádět pouze autorizovaný servis. Dále je v době záruky zakázáno jakkoli zasahovat do motoru, s výjimkou předepsaných úkonů údržby.

5.1. Údržba motoru

- viz přiložený samostatný návod k obsluze motoru.

5.2. Napínání klínového řemenu

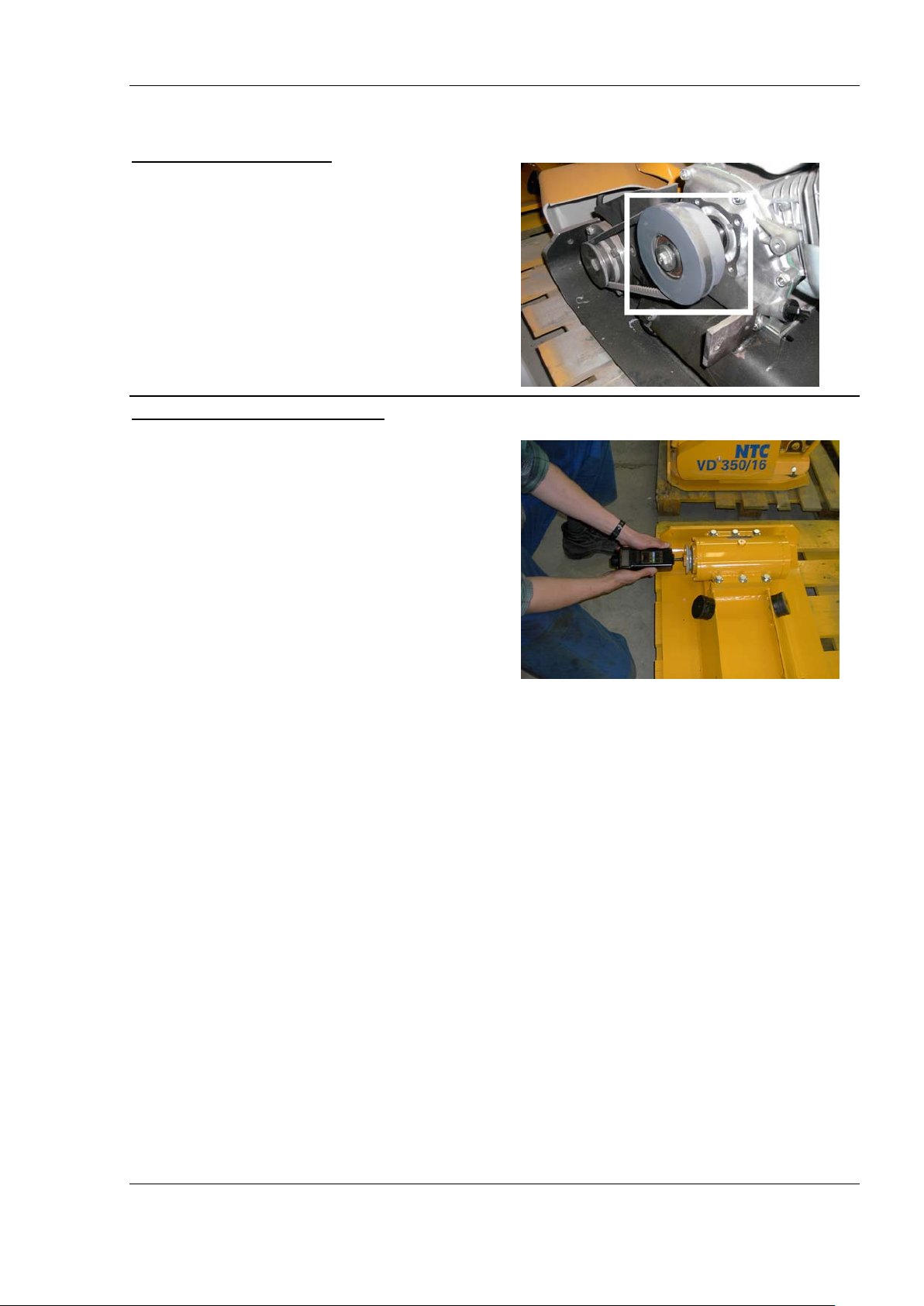

Pravidelně kontrolujte napnutí klínového řemene náhonu vibrátoru. Průhyb řemene pod tlakem prstu by měl být přibližně 2 cm. Pokud je zapotřebí klínový řemen napnout, postupujte

takto:

• povolte čtyři šrouby připevňující motor k

základové desce motoru

• napněte klínový řemen pomocí

napínacího šroubu motoru

• šrouby znovu utáhněte

Mějte na paměti, že klínový řemen spojuje motor a vibrátor, které se vzájemně za provozu pohybují. Klínový řemen nesmí být příliš napnutý, aby byl schopný tento pohyb přenášet a

aby nedocházelo k jeho vytahování.

POZOR! Klínový řemen nepřepínejte!

Šroubové spoje u gumokovů a na vibrátoru (VD 350, 450, 500) jsou lepené. Šrouby na vibrátoru jsou dotaženy předepsaným dotazovacím momentem. Proto

doporučujeme před každou případnou činností spojenou s povolováním a dotahováním těchto spojů kontaktovat a

informovat se u autorizovaného servisu nebo u výrobce.

strana 21 vydání 5/2005

Page 22

Jednosměrné vibrační desky Návod k používání

5.3.

Kontrola hladiny oleje vibrátoru

Neuniká (nesákne). Interval kontroly a výměny

oleje ve vibrátoru (viz bod 6) Vibrátor je naplněn cca 0,12 l oleje 15W-40. Kontrola hladiny oleje ve vibrátoru se provádí takto: Postavte stroj do vodorovné polohy.

Odšroubujte kontrolní / vypouštěcí šroub na vibrátoru (označen „hladina oleje“). Při správné hladině oleje je hladina zároveň s otvorem, olej

lehce vytéká.

V případě zjištění úniku oleje z vibrátoru okamžitě zastavte činnost stroje a přivolejte servis nebo kontaktujte výrobce, který doporučí

další postup.

Veškeré opravy budiče vibrací v záruční době může provádět výhradně pověřený servisní technik nebo výrobce. V opačném případě nebude uživateli uznána případná reklamace.

Průběžně kontrolujte, zda olej z vibrátoru

POZOR Nízká úroveň hladiny oleje ve vibrátoru může mít za následek vážné poškození ložisek vibrátoru

Vysoká úroveň hladiny oleje zvýší teplotu

vibrátoru, sníží výkon motoru nebo motor „udusí“.

5.4. Výměna oleje ve vibrátoru

Olej ve vibrátoru se vyměňuje následujícím způsobem:

• zahřejte olej budiče vibrací na provozní

teplotu

• po vypnutí stroje vyšroubujte vypouštěcí

šroub označený symbolem „hladina oleje“

(viz bod 1.8) na tělese vibrátoru.

5.5. Kontrola šroubových spojů

Doporučujeme před každým spuštěním stroje provést kontrolu šroubových spojů.

Pozor – Veškeré důležité šroubové spoje na stroji jsou lepené a šrouby jsou dotaženy

předepsaným dotazovacím momentem. Proto doporučujeme před každou případnou

• nakloňte stroj tak, aby celá olejová náplň

vytekla (cca 0,12 l)

• Vypouštěcí šroub nechte odšroubovaný a

doplňte olej vibrátoru (nalévacím šroubem – označen červeně, viz bod 5.3) tak, aby hladina oleje po ustálení přesně dosahovala vypouštěcího / kontrolního

otvoru oleje – olej lehce vytéká.

činností spojenou s povolováním a dotahováním těchto spojů kontaktovat a

informovat se u autorizovaného servisu nebo u výrobce.

strana 22 vydání 5/2005

Page 23

Jednosměrné vibrační desky Návod k používání

5.6. Odstředivé spojka

V případě že rozběhové otáčky přesáhnou

hodnotu 1950 min

otáčkoměru), nechte spojku seřídit

autorizovaným servisem.

5.7. Nastavení otáček motoru

V případě opravy nebo výměny motoru je nutné nastavit otáčky motoru. Otáčky se měří digitálním otáčkoměrem.

Proto nastavování otáček motoru doporučujeme svěřit autorizovanému servisu.

JE ZAKÁZÁNO ZVYŠOVAT NASTAVENÍ OTÁČEK MOTORU NAD STANOVENOU

MEZ!

(Při překročení otáček motoru nastavených výrobcem může dojít ke zničení stroje ).

Výrobce neuznává reklamace závad

vzniklých z tohoto důvodu! V DOBĚ ZÁRUKY SMÍ TOTO SEŘÍZENÍ

PROVÁDĚT POUZE AUTORIZOVANÝ

SERVIS!

-1

(kontrola pomocí

strana 23 vydání 5/2005

Page 24

Jednosměrné vibrační desky Návod k používání

6. POZNÁMKY:

strana 24 vydání 5/2005

Page 25

nebo 20 prov. hod.

nebo 50 prov. hod.

nebo 100 prov. hod.

Motorový olej

Kontrola hladiny oleje

DENNĚ

Výměna

Vzduchový filtr

Kontrola (benzínové motory)

Vstřikovací soustava (dieselové motory)

Filtrační nádobka

Čištění

Palivová hadice

Kontrola (výměna)

Každé dva roky

Vůle ventilů

Kontrola - nastavení

Každý rok nebo 250 prov. hodin (2)

Palivová nádrž a síto

Čištění

Každý rok nebo 300 prov hodin (2)

Vibrátor

Kontrola těsnosti, výměna oleje

Kontrola těsnosti -

denně

Výměna oleje -

každé 2 roky

Klínový řemen

Kontrola napnutí

Pryžové pružiny

Kontrola neporušenosti

150 prov. hodin

Uložení rukojeti

Promazání, kontrola

7. PLÁN ÚDRŽBY

V plánu údržby jsou uvedeny pouze nejdůležitější úkony. Mimo zde uvedené operace je nutné provádět údržbu a opravy dle provozních podmínek stroje a dále údržbu a opravy dle návodu k používání motoru.

VAROVÁNÍ :

Před započetím jakýchkoliv úkonů údržby vypněte motor. Používejte jen originální náhradní díly. Při zabudování neoriginálních dílů může dojít k poškození vibrační desky. V tomto případě výrobce neuzná případné reklamace.

Položka Úkon První prohlídka Po prvním měs.



Každé 3 měs.

Každých 6 měs.



Vyčištění

Zapalovací svíčka

1. Při používání motoru v prašném prostředí provádět údržbu častěji !!!

2. Tyto oblasti údržby by měly být prováděny servisním technikem NTC, popř. autorizovaným servisem dle typu motoru, zvláště pokud uživatel nemá náležité nářadí a znalosti o těchto zařízeních.

Kontrola - čištění

Kontrola - čištění Každý rok nebo 300 prov. hodin (2)



 (1)



strana 25 vydání 5/2005

Page 26

Jednosměrné vibrační desky Návod k používání

8. ZÁRUČNÍ PODMÍNKY

Stavební stroje NTC jsou navrženy a vyrobeny tak, aby vyhovovaly dlouhodobému provozu i za nejtvrdších podmínek nasazení. Podle

dlouholetých zkušeností můžeme říci, že tyto stroje slouží spolehlivě nejen po dobu záruky,

ale i dlouho po ní.

Pokud se přesto stane, že stroj nepracuje k Vaší spokojenosti, jsme připraveni Vám být kdykoli nápomocni při řešení problému. V případě

výskytu závady postupujte takto:

1. Zkontrolujte, zda závada není způsobena

nedodržením návodu pro používání, popř. zda se nejedná o triviální problém (např.

nedostatek paliva v nádrži, nedostatek oleje v motoru, zanesený filtr vzduchu).

2. Pokud se závadu takto nepodaří odstranit, kontakt ujte výrobc e nebo jeho autorizovaný servis (viz.záruční list).

3. Přitom uveďte:

• název firmy, Vaše jméno, telefon a fax

• typ a výrobní číslo stroje

• druh závady

• pokud je stroj v záruce, uveďte datum

nákupu stroje a upozorněte servis, že se

jedná o reklamaci

4. V případě reklamace je dále nutné reklamaci

uplatnit písemně, nejlépe pomocí formuláře „Reklamační protokol“.

5. Každá reklamace bude neprodleně posouzena a pracovník servisu s Vámi dohodne způsob opravy.

Pro veškeré výrobky NTC platí následující záruční podmínky:

Pokud není dohodnuto jinak, ručí výrobce za dodané výrobky a zboží po dobu 24 měsíců od data dodání konečnému zákazníkovi, za podmínky uskutečnění placené roční servisní

prohlídky na stroji. Jinak je poskytnuta záruka

12 měsíců. Pokud se během této doby vyskytne závada způsobená chybou konstrukce, materiálu

nebo výroby, odstraní ji výrobce podle svého

výhradního uvážení buď opravou nebo výměnou

vadného dílu.

Ze záruky jsou vyjmuty rychle opotřebitelné díly, jako např. klínové řemeny, gumokovy, filtry, zapalovací svíčky, ovládací lanka. Výrobce neručí za závady způsobené

nedodržením návodu pro používání, chybnou

nebo nedostatečnou údržbou, neodborným

servisním zásahem, použitím pro jiný než

zamýšlený účel, použitím nevhodných paliv a

maziv, havárií a zásahem vyšší moci. Výrobce

dále neručí za škody vzniklé při přepravě a

skladování. Podmínky záruky jsou uvedeny též na záručním listu.

Tato záruka platí pouze na území České

republiky.

strana 26 vydání 5/2005

Page 27

Jednosměrné vibrační desky Návod k používání

Typ stroje:

Výrobní číslo:

Je stroj provozuschopný?

ANO*

NE*

Datum zjištění závady:

Datum nahlášení

Datum nákupu stroje:

Stroj zakoupen u:

Dealer:

Uživatel:

Místo nasazení stroje:

Je stroj v okamžiku

ANO/NE*

Jméno:

Podpis:

Reklamační protokol

číslo: (vyplní obchodní odd. NTC)

Hlášení závady (vyplní uživatel stroje):

Podrobný popis závady:

(adresa, telefon, kontaktní osoba)

(pokud se liší od adresy uživatele)

Řádně vyplněný reklamační protokol prosím odešlete faxem nebo doporučeným dopisem na výše

uvedenou adresu, urychlíte tím vyřízení Vaší reklamace!

Potvrzení oprávněnosti reklamace (vyplní obchodní oddělení NTC):

Datum prodeje:

závady:

NTC / dealera*

Vynětí ze záruky:

ANO/NE*

nahlášení reklamace v záruce?

Podpis ŘJ : Datum:

strana 27 vydání 5/2005
