Nox-xtreme H-240 ARGB User Manual

H-120 & H-240
ARGB
EN - Warning
Improper installation will result in damage to the processor. Never switch the computer system on until the cooler and the fans are connected to the motherboard power connector. Always use the included screws. Screw the radiator with care to avoid damaging it. Electrostatic discharge (ESD) can damage system components. Use and ESD-controlled workstation. If a worksation is not available, wear an antistatic wrist strap or touch an earthed surface before handling any PC components.
PT - Atenção
Uma instalação imprória poderá danicar o processador. Nunca ligue o computador sem vericar se o cooler e as ventoinhas
estão ligadas na motherboard. Utilize sempre os parafusos fornecidos. Aparafuse o radiador com cuidado de forma a evitar possíveis danos.
Descargas eletroestáticas (ESD) poderão danicar componentes do PC. Use uma bancada com controle de ESD. Caso não
tenha uma bancada disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de manusear qualquer componente do PC.
ES - Advertencia
Una instalación inapropriada puede provocar daños al procesador. Nunca encienda el ordenador antes de que el cooler y los ventiladores estén conectados al conector de corriente de la placa madre. Utilice siempre los tornillos originales. Cuidado con no dañar el radiador al atornillar. Descargas electrostáticas (ESD) pueden dañar componentes en el sistema. Use una estación de trabajo con control de ESD.
Si no tiene disponible dicho lugar de trabajo, colóquese una muñequera antiestática o toque una supercie conectada a tierra
antes de tocar cualquier componente en el PC.
FR - Advertissement
Une installation incorrecte endommagerait le processeur. N’allumez jamais l’ordinateur avant que le ventilateur e le refroidisseur ne soit connecté au connecteur d’alimentation de la carte mère. Ne mettez jamais le système sous tension jusqu’à ce que le refroidisseur et les ventilateurs soient connectés au connecteur d’alimentation de la carte mère. Utilisez toujours les vis fournies. Vissez le radiateur avec précaution pour éviter de l’endommager. Une décharge électrostatique (ESD) peut endommager les composants du systéme. Utilisez une station de travail protégée contre l’ESD. Si vous ne disposez pas d’une telle station de travail, portez un bracelet antistatique ou touchez une surface connectée à la masse avant de manipuler les composants du PC.
DE - Warnung Fehler bei der Installation können zu Schäden am Prozessor führen. Schalten Sie das Computersystem niemals ein, bis der Kühler und die Lüfter an den Netzanschluss angeschlossen sind. Verwenden Sie immer die mitgelieferten Schrauben. Schrauben Sie den Kühler sorgfältig, um eine Beschädigung zu vermeiden. Die Systemkomponenten können durch elektrostatische Entladung beschãdigt werden. Benutzen Sie einen for ESD schützenden Arbeitsplatz. Sollte ein solcher Arbeitspaltz nicht verfügbar sein, tragen Sie ein antistatisches Armband or berühren Sie eine geerdete Oberãche vor dem hantieren mit PC Komponenten.
IT - Avvertimento
L’installazione non corretta si tradurrà in danni al processore. Non accendere il sistema informatico no al dispositivo di
raffreddamento ei ventilatori sono collegati al connettore di alimentazione della scheda madre. Usare sempre le viti in dotazione. Avvitare il radiatore con cura per evitare di danneggiarla. Le scariche elettrostatiche (ESD) possono danneggiare i componenti del sistema. Uso e workstation ESD-controllato. Se un
worksation non è disponibile, indossare un bracciale antistatico o toccare una supercie messa a terra prima di maneggiare
qualsiasi componente del PC.
EN
Important announcement
Please read this user’s manual carefully before installation to get the water cooler’s best performance by optimized installation. Nox Xtreme is not responsible for any damage to the product or injury caused by incorrect installation or user’s carelessness. The water cooler may cause interference with some motherboards. If you face an interference between Hummer cooler and your motherboard, please stop installing it. Be careful not to hurt yourself by the radiator while installating & disassembling the water cooler. Do not move the water cooler around after the installation to prevent CPU damage. Please, do not use the water cooler for any other usage apart from the original purpose.
Warranty
For your warranty claims, please contact Nox Xtreme overseas distribution partners in your country. Find the distribution partner list at www.nox-xtreme.com
Warranty: 2 years from purchasing date. (Depending on the laws of each country) URL: www.nox-xtreme.com E-mail: support@nox-xtreme.com

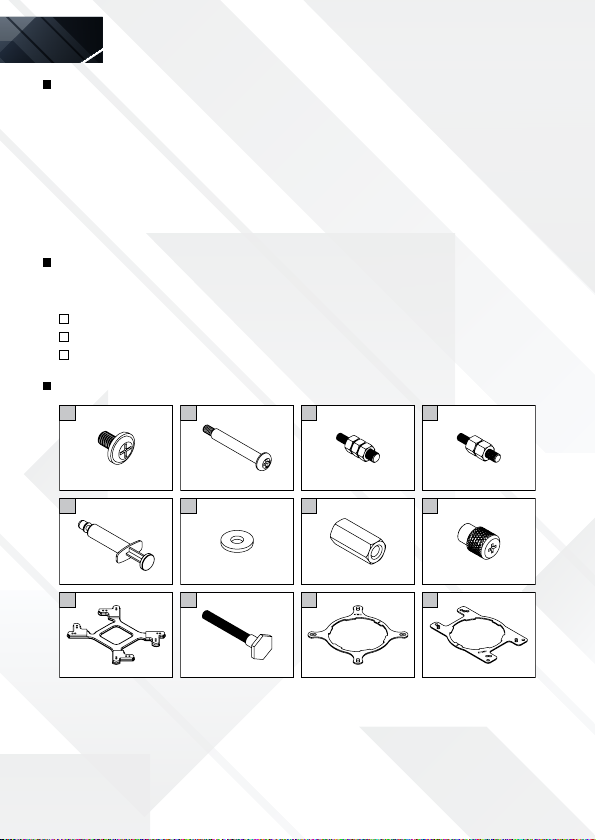

Components description
1
2
3
4
5
9
6
10
1) Radiator mounting screws [x8]
2) Fan mounting screws [x8]
3) Intel LGA2066/11 Standoff [x4]
4) AMD TR4 Standoff [x4]
7
11
5) Thermal Grease [x1]
6) Insulative Washer [x4]
7) Knurled Treaded Nut [x4]
8) Tightening Nut [x4]
8
12
9) Backplate [x1]
10) Long Screw [x4]
11) Intel Bracket [x1]
12) AMD Bracket [x1]

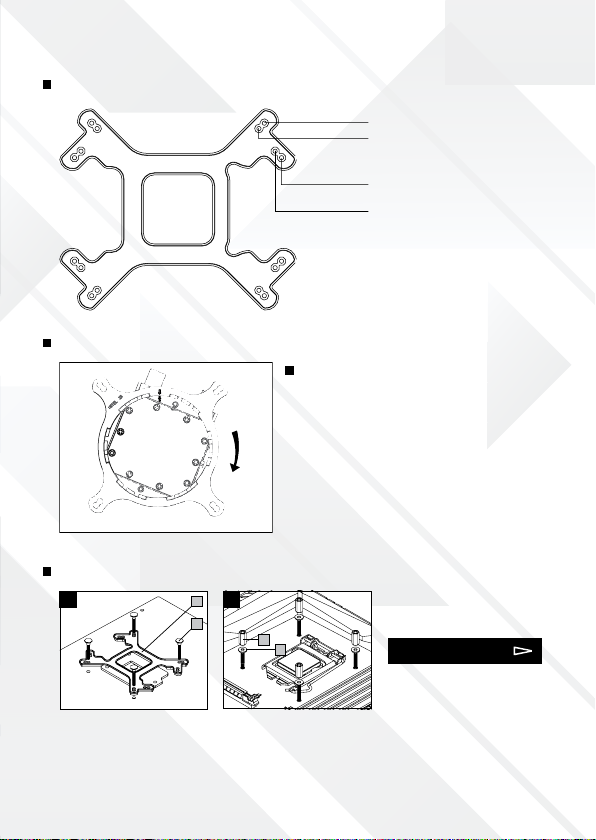

Backplate mounting holes illustration
LGA 1366 LGA 1150 / 1151 / 1155 / 1156
Socket AM3+ / AM3 / AM2+ / FM2+ / FM2 / FM1
Socket AM4
Intel mounting
Intel bracket mounting
Align the arrows on the bracket and the pump base, turn the bracket clockwise to secure it to the pump base.
* Intel bracket is universal for LGA2066 / 2011 / 1150 / 1151 / 1155 / 1156 / 1366
Intel mounting: LGA1150/1151/1155/1156/1366/1200 installation
A
B
9
10
7
6
continues in next page
Choose the right mounting holes according to CPU Socket. Insert the long screws through the backplate and then through the motherboard.
Put the washer onto the long screws
rst, and then fasten the knurled
threaded nuts into the screws.
A
B
C

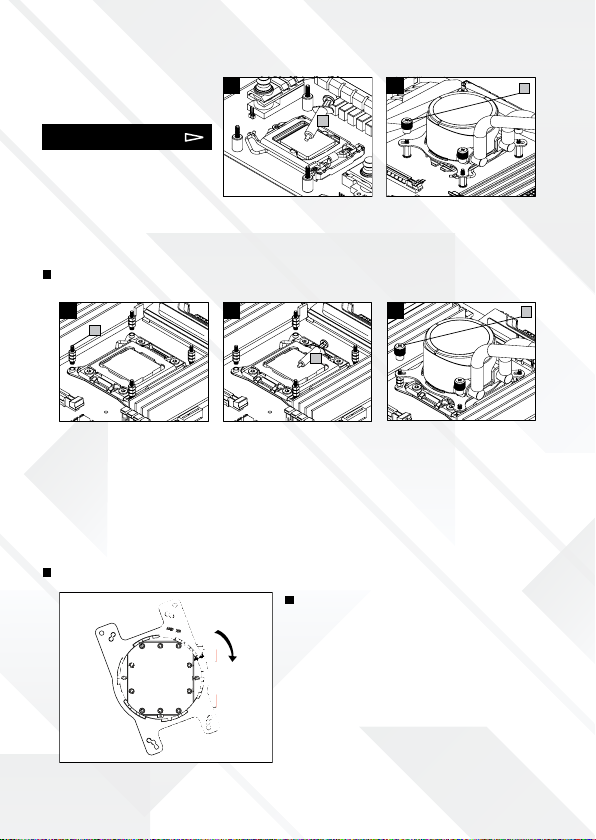

comes from previous page
C
5
D
8
Clean the CPU surface and apply a thin layer of thermal grease onto the surface.

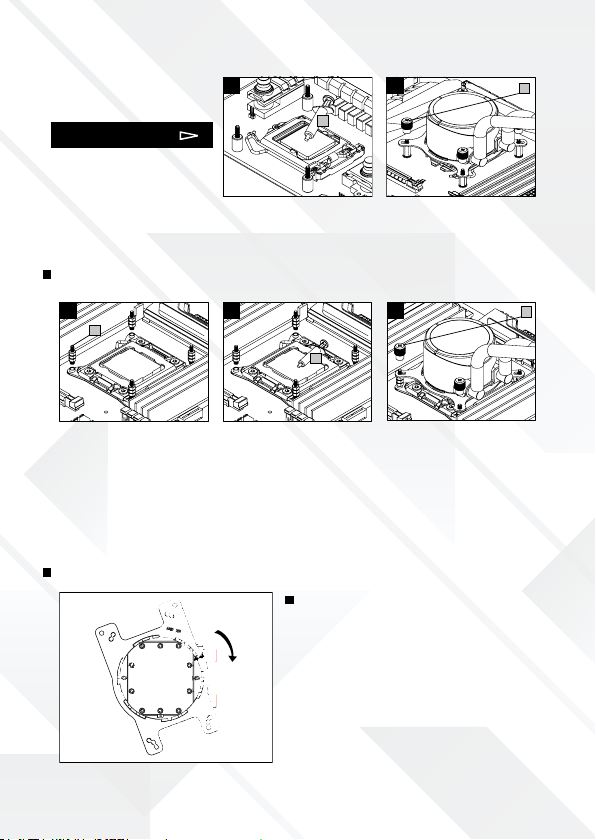

Intel mounting: LGA2066 / 2011 installation
3
Thread the LGA20XX standoff into the mounting holes on the motherboard.
Clean the CPU surface and apply a thin layer of thermal grease onto the surface.

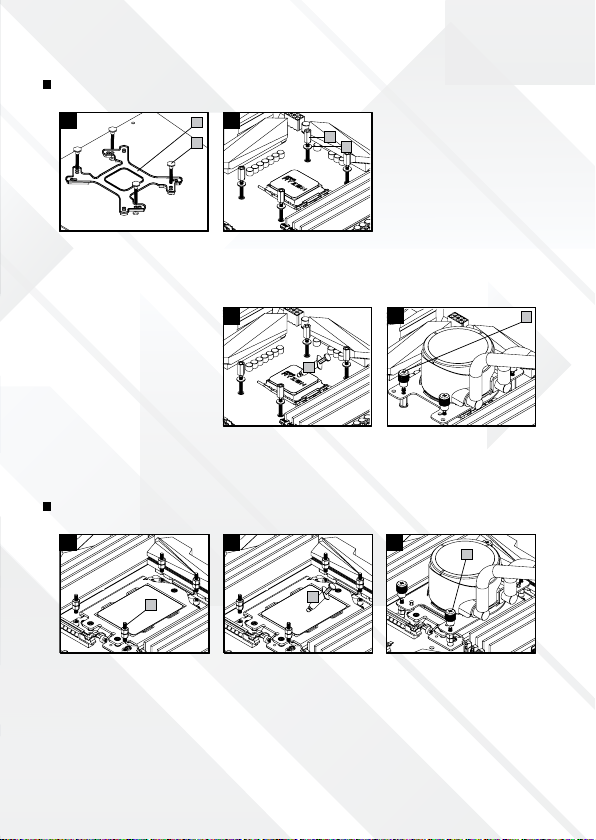

AMD mounting
Put the pump onto the CPU. Secure the block using the tightening nuts.
5
Put the pump onto the CPU. Secure the block using the tightening nuts.
AMD bracket mounting
Align the arrows on the bracket and the pump base, turn the bracket clockwise to secure it to the pump base.
* AMD bracket is universal for TR4 / AM4 / FM2(+) / FM1 / AM3(+) / AM2(+)
8
A
B
C
D
A
B
C
AMD mounting: AM4 / FM2(+) / FM1 / AM3(+) / AM2(+) installation
9
10
7
6
Choose the right mounting holes according to CPU Socket. Insert the long screws through the backplate and then through the motherboard.
AMD mounting: TR4/TRX4 installation
4
Thread the TR4 standoff into the mounting holes on the motherboard.
Put the washer onto the long screws
rst, and then fasten the knurled
threaded nuts into the screws.
5
Clean the CPU surface and apply a thin layer of thermal grease onto the surface.
5
Clean the CPU surface and apply a thin layer of thermal grease onto the surface.
Put the pump onto the CPU. Secure the block using the tightening nuts.
8
Put the pump onto the CPU. Secure the block using the tightening nuts.
8

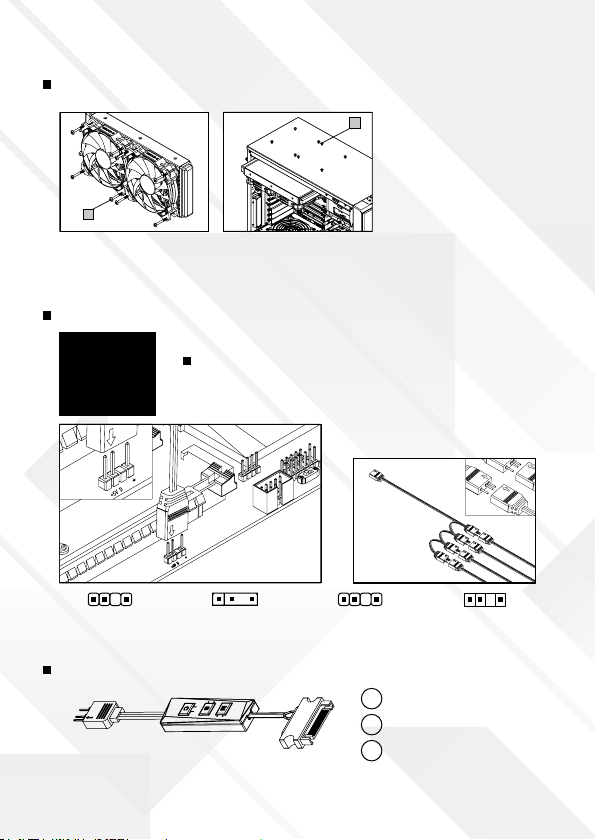

Fan & radiator mounting
2
1
Use the fan mounting screws to secure the fan(s) onto the radiator.
Use the radiator mounting screws to secure the radiator to the case panel.
HUMMER H-240 ARGB lighting connection guide
CAUTION!
Wrong connection will damage the device and cause malfunction!
ASUS: ADD_HEADER
Connection through motherboard RGB control
A) Download RGB Sync software compatible with your motherboard from
its manufacturer’s ofcial website to adjust RGB color / mode.
B) Use RGB Splitter to Connect Pump / Fans’ RGB Cables.
MSI: JRAINBOW
GIGABYTE: D_LED
Connection through internal RGB controller
Switch lighting modes with "M" button
M
CSSwitch color modes with "C" button
Change color speed with "S" button
ASROCK: ADDR_LED
PT
Aviso importante
Leia este manual cuidadosamente antes de instalar o cooler CPU. A sua correcta instalação permite obter a melhor performance. A Nox Xtreme não se responsabiliza por quaisquer danos no produto, ou que este possa causar em produtos terceiros, por instalação incorrecta ou falta de cuidado. É
possível, apesar de improvável, que o cooler CPU cause interferências na motherboard. Se vericar
interferências entre a sua motherboard e o cooler CPU, pare a instalação. Tenha cuidado ao instalar o radiador. Manuseie o cooler com cuidado, tanto na instalação como na sua remoção. De forma a prevenir danos no CPU, não movimente o cooler após a sua instalação. Não utilize este produto para outra nalidade para além da original.
Warranty
Para efeitos de garantia, por favor contacte a loja onde adquiriu o seu cooler Hummer. A loja tratará de encaminhar o seu processo para o distribuidor Nox em Portugal.
Garantia: 2 anos URL: www.nox-xtreme.com E-mail: support@nox-xtreme.com
Descrição dos componentes
1
2
3
4
5
9
6
10
1) Parafuso radiador [x8]
2) Parafuso ventoinha [x8]
3) Para fuso Intel LGA2066/11 [x4]
4) Parafuso AMD TR4 [x4]
7
11
5) Massa térmica [x1]
6) Anilha isoladora [x4]
7) Porca [x4]
8) Porca [x4]
8
12
9) Backplate [x1]
10) Parafuso longo [x4]
11) Bracket Intel [x1]
12) Bracket AMD [x1]

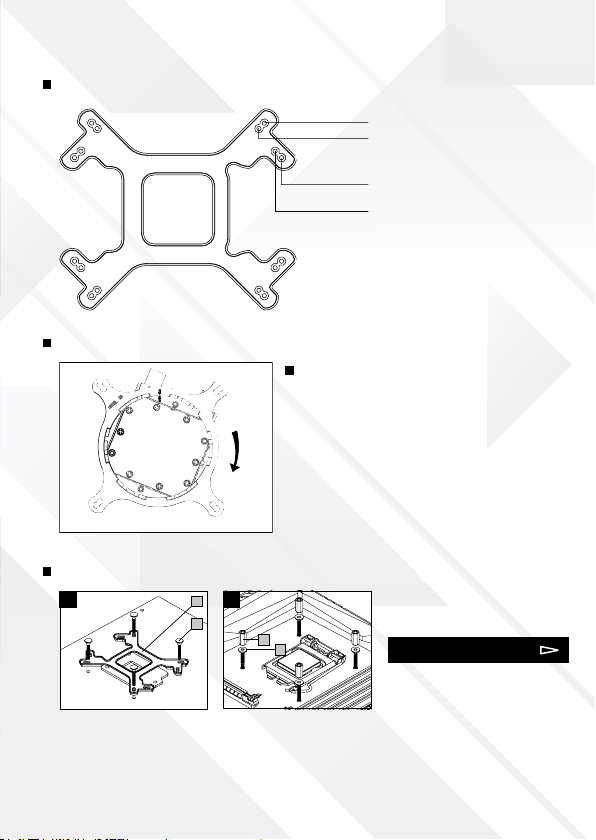

Ilustração dos furos de montagem da backplate
LGA 1366 LGA 1150 / 1151 / 1155 / 1156
Socket AM3+ / AM3 / AM2+ / FM2+ / FM2 / FM1
Socket AM4
Instalação Intel
Instalação bracket Intel
Alinhe as setas na bracket e na base da bomba,
gire a bracket no sentido horário para xá-la à
base da bomba.
* Bracket Intel compatível com LGA2066 / 2011 / 1150 / 1151 / 1155 / 1156 / 1366
Instalação Intel: LGA1150 / 1151 / 1155 / 1156 / 1366 / 1200
A
B
9
10
7
6
continua na próx. pag.
Selecione os furos de montagem corretos de acordo com o socket do CPU. Insira os parafusos longos na backplate e na motherboard.
Primeiro coloque as anilhas nos parafusos longos. De seguida aperte as porcas nos parafusos.
A
B
C

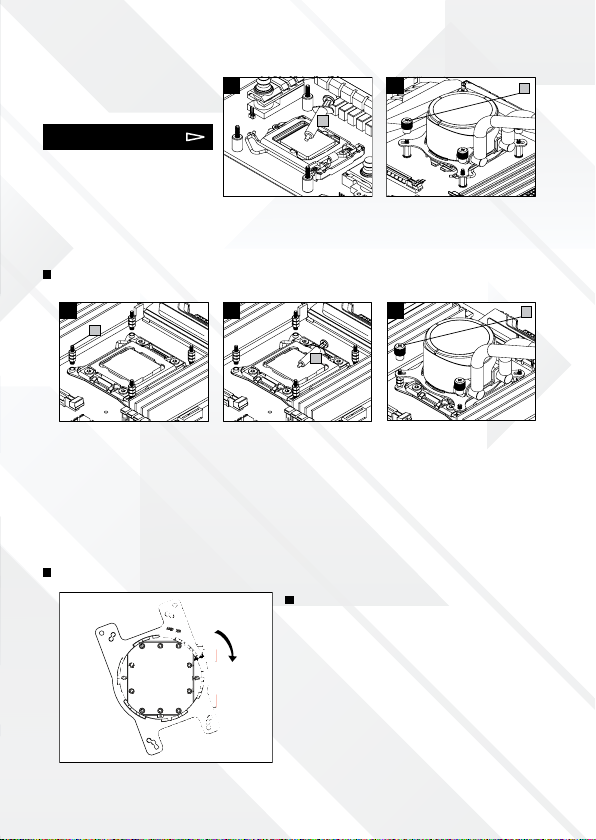

provém da pág. anterior
C
5
D
8
Instalação Intel: LGA2066 / 2011
3
Aplique os parafusos LGA20XX nos
orifícios de xação da motherboard.
Instalação AMD
Limpe a superfície do CPU e aplique
uma na camada de massa térmica
na superfície.
5
Limpe a superfície do CPU e aplique
uma na camada de massa térmica
na superfície.
Instalação bracket AMD
Alinhe as setas na bracket e na base da bomba,
gire a bracket no sentido horário para xá-la à
base da bomba.*
* Bracket AMD compatível com TR4 / AM4 / FM2(+) / FM1 / AM3(+) / AM2(+)
Coloque a bomba no CPU. Prenda o bloco usando as porcas.
Coloque a bomba no CPU. Prenda o bloco usando as porcas.
8
A
B
C
D
A
B
C
Instalação AMD: AM4 / FM2(+) / FM1 / AM3(+) / AM2(+)
9
10
7
6
Selecione os furos de montagem corretos de acordo com o socket do CPU. Insira os parafusos longos na backplate e na motherboard.
Instalação AMD: TR4 / TRX4
Aplique os parafusos TR4 nos orifícios
de xação da motherboard.
Primeiro coloque as anilhas nos parafusos longos. De seguida aperte as porcas nos parafusos.
8
5
Limpe a superfície do CPU e aplique
uma na camada de massa térmica
na superfície.
4
Limpe a superfície do CPU e aplique
uma na camada de massa térmica
na superfície.
5
Coloque a bomba no CPU. Prenda o bloco usando as porcas.
8
Coloque a bomba no CPU. Prenda o bloco usando as porcas.
Instalação do radiador e ventoinhas
2
1
Use os parafusos para xar a(s)
ventoinha(s) ao radiador.
Use os parafusos para xar o radiador
ao chassis.
HUMMER H-240 ARGB - Guia de conexão da iluminação
ATENÇÃO!
Conexão incor­reta danicará o dispositivo e causará mau funcionamento!
ASUS: ADD_HEADER
Conexão através do controlo RGB da motherboard
A) Faça download do software RGB Sync compatível com sua motherboard
no site ocial do fabricante para ajustar o modo / cor RGB.
B) Use o splitter RGB para ligar os cabos RGB da bomba / ventoinhas.
MSI: JRAINBOW
GIGABYTE: D_LED
Conexão através do controlador RGB interno
Mude os modos de iluminação
M
com o botão "M" Mude os modos de cor com o
C
botão "C" Mude a velocidade da cor com
S
o botão "S"
ASROCK: ADDR_LED
ES
Aviso importante
Por favor, lea este manual del usuario detenidamente antes de la instalación para obtener el mejor rendimiento del cooler y una instalación optimizada. Nox-xtreme no se hace responsable de los daños causados al producto o daños causados por una instalación incorrecta o una negligencia del usuario. El cooler podría causar interferencias con algunas placas base. En este caso, por favor no instale el
cooler. Manipule el cooler con cuidado, tanto en la instalación como en su desinstalación. Con el n
de evitar daños a la CPU, no mueva el refrigerador después de la instalación. Por favor, no utilice el cooler para cualquier otro uso del propósito original.
Garantía
Para cualquier reclamación de la garantía, póngase en contacto con los distribuidores de Nox Xtreme en el país donde ha realizado la compra. Puede ver la red de distribuidores en nox-xtreme.com
Garantía: 2 años desde la fecha de compra. (Sujeto a las leyes de cada país) URL: www.nox-xtreme.com E-mail: support@nox-xtreme.com
Descripción de componentes
1
2
3
4
5
9
6
10
1) Tornillos montaje radiador [x8]
2) Tornillos montaje ventilador [x8]
3) Separador Intel LGA2066/11 [x4]
4) Separador AMD TR4 [x4]
7
11
5) Compuesto térmico [x1]
6) Anillo aislante [x4]
7) Tuerca moleteada [x4]
8) Tuerca de ajuste [x4]
8
12
9) Placa posterior [x1]
10) Tornillo largo [x4]
11) Soporte para Intel [x1]
12) Soporte para AMD [x1]
Ilustración de los oricios de montaje de la placa posterior
LGA 1366 LGA 1150 / 1151 / 1155 / 1156
Socket AM3+ / AM3 / AM2+ / FM2+ / FM2 / FM1
Socket AM4
Montaje en Intel
Montaje de soporte Intel
Alinee las echas en el soporte y la base de la
bomba, gire el soporte en el sentido de las agujas
del reloj para jarlo a la base de la bomba.
* El soporte de Intel es universal para LGA2066 / 2011 / 1150 / 1151 / 1155 / 1156 / 1366
Montaje en Intel: instalación para LGA1150/1151/1155/1156/1366/1200
A
B
9
10
7
6
continúa en la siguiente pág.
Elija los oricios de montaje correctos
de acuerdo con el zócalo de la CPU. Inserte los tornillos largos a través de la placa posterior y luego a través de la placa base.
Primero coloque la arandela en los
tornillos largos y luego je las tuercas
roscadas moleteadas en los tornillos.
A
B
C
viene de la anterior pág.
C
5
D
8
Limpie la supercie de la CPU y aplique una na capa de componente térmico sobre su supercie.
Montaje en Intel: instalación para LGA2066 / 2011
3
Enrosque el separador LGA20XX en los
oricios de montaje de la placa base.
Limpie la supercie de la CPU y aplique una na capa de componente térmico sobre su supercie.
Montaje en AMD
Ponga la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
5
Ponga la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
Montaje de soporte AMD
Alinee las echas en el soporte y la base de la
bomba, gire el soporte en el sentido de las agujas
del reloj para jarlo a la base de la bomba.
* El soporte de AMD es universal para TR4 / AM4 / FM2(+) / FM1 / AM3(+) / AM2(+)
8
A
B
C
D
A
B
C
Montaje en AMD: instalación para AM4 / FM2(+) / FM1 / AM3(+) / AM2(+)
9
10
7
6
Elija los oricios de montaje correctos
de acuerdo con el zócalo de la CPU. Inserte los tornillos largos a través de la placa posterior y luego a través de la placa base.
Primero coloque la arandela en los
tornillos largos y luego je las tuercas
roscadas moleteadas en los tornillos.
Limpie la supercie de la CPU y aplique una na capa de componente térmico sobre su supercie.
Montaje en AMD: instalación para TR4 / TRX4
4
Enrosque el separador TR4 en los
oricios de montaje de la placa base.
Limpie la supercie de la CPU y aplique una na capa de componente térmico sobre su supercie.
8
5
Ponga la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
8
5
Ponga la bomba en la CPU. Asegure el bloque con las tuercas de apriete.
Montaje de ventilador y radiador
2
1
Utilice los tornillos de montaje del
ventilador para jar los ventiladores
al radiador.
Utilice los tornillos de montaje del
radiador para jar el radiador al panel
de la carcasa.
HUMMER H-240 ARGB · Guía de conexión a la iluminación
¡CUIDADO!
¡Una conexión incorrecta puede dañar el aparato y causar un mal funcionamiento!
ASUS: ADD_HEADER
Conexión a través del control RGB de la placa base
A) Descargue el software de sincronización RGB compatible con su placa
base desde el sitio web ocial del fabricante para ajustar el color/modo RGB.
B) Utilice el divisor RGB para conectar los cables RGB de la bomba/ventiladores.
MSI: JRAINBOW
GIGABYTE: D_LED
Conexión a través de un controlador RGB interno
Cambia entre modos de iluminación
M
CSCambia entre modos de color
Cambia la velocidad entre colores
ASROCK: ADDR_LED
Loading...
