NOVY 850/5, 851/5 User Manual [nl]

NL - België Gebruiksaanwijzing en installatievoorschriften p. 2

FR - Belgique Mode d’emploi et d’installation p. 5
France

DE - Belgien Montage- und Bedienungsanleitung p. 8
Deutschland
Österreich
Schweiz

EN Operating and installation Instructions p. 11

NL - Nederland Gebruiksaanwijzing en installatievoorschriften p. 14

850/5 - 851/5

ALGEMENE INFORMATIE

• Lees aandachtig deze gebruiksaanwijzing vóór de installatie en ingebruikname van dit toestel.

• Dit toestel is enkel geschikt voor huishoudelijk gebruik.

• Het is aanbevolen om de installatie te laten uitvoeren door een bevoegd persoon. Voor schade
die door niet voorschriftmatige of door verkeerde installatie veroorzaakt wordt, wijst de fabrikant
elke vorm van aansprakelijkheid af.

• Controleer de staat van het toestel en het montagemateriaal zodra u ze uit de verpakking haalt.
Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking
te openen. Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot NOVY.

• Bewaar deze handleiding zorgvuldig en geef ze door aan de persoon die het toestel eventueel
na u gebruikt.

• Recyclage van de transportverpakking en het oude toestel
Dit toestel is beschermd door verpakking. De gebruikte materialen zijn niet schadelijk voor het
milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte apparaten
van ander afval te worden gescheiden. De recyclage van de apparaten die door uw fabrikant
wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, over­eenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Infor­meer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude
apparaten.

• Storing
In geval van storing, aarzel niet om onze Hersteldienst te contacteren:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02
Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type
apparaat u heeft. Deze gegevens vindt u op het typeplaatje achter de vetfilter en kunt u het best
hier noteren:
Typenummer:……………………….

• Voor alle andere opmerkingen of vragen waar deze gebruiksaanwijzing geen antwoord op biedt,
contacteer onze Customer Service:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02

BE 2

Gebruik

OPMERKING: deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het toestel. Het is
mogelijk dat er kenmerken worden beschreven
die niet van toepassing zijn op uw toestel

Bij gebruik van de dampkap dient er in de ruimte
altijd een luchttoevoer aanwezig te zijn, waardoor
verse lucht kan toestromen. Het aanvoeren
van verse lucht kan geschieden door een raam
te kantelen, een deur te openen of door een
toevoerrooster aan te brengen.
Hoe groot de keuken of de ruimte met open keuken
ook is, er kan slechts zoveel lucht uit de ruimte
worden afgezogen als er wordt aangevoerd. Te
weinig luchttoevoer kan een rendementsverlies
van 50% en meer veroorzaken.

Door te weinig luchttoevoer kan terugslag
ontstaan in andere aanwezige afvoerkanalen,
zoals bijvoorbeeld het rookafvoerkanaal van de
open haard of andere verbrandingstoestellen.
Dit veroorzaakt een vergiftigingsgevaar door
teruggezogen gassen en verbrandingsgassen.
Bij gelijktijdig gebruik van de dampkap en
toestellen gevoed met energie, anders dan
elektrisch, mag de onderdruk in de ruimte niet
groter zijn dan 4 Pa (=0,04 mBar).

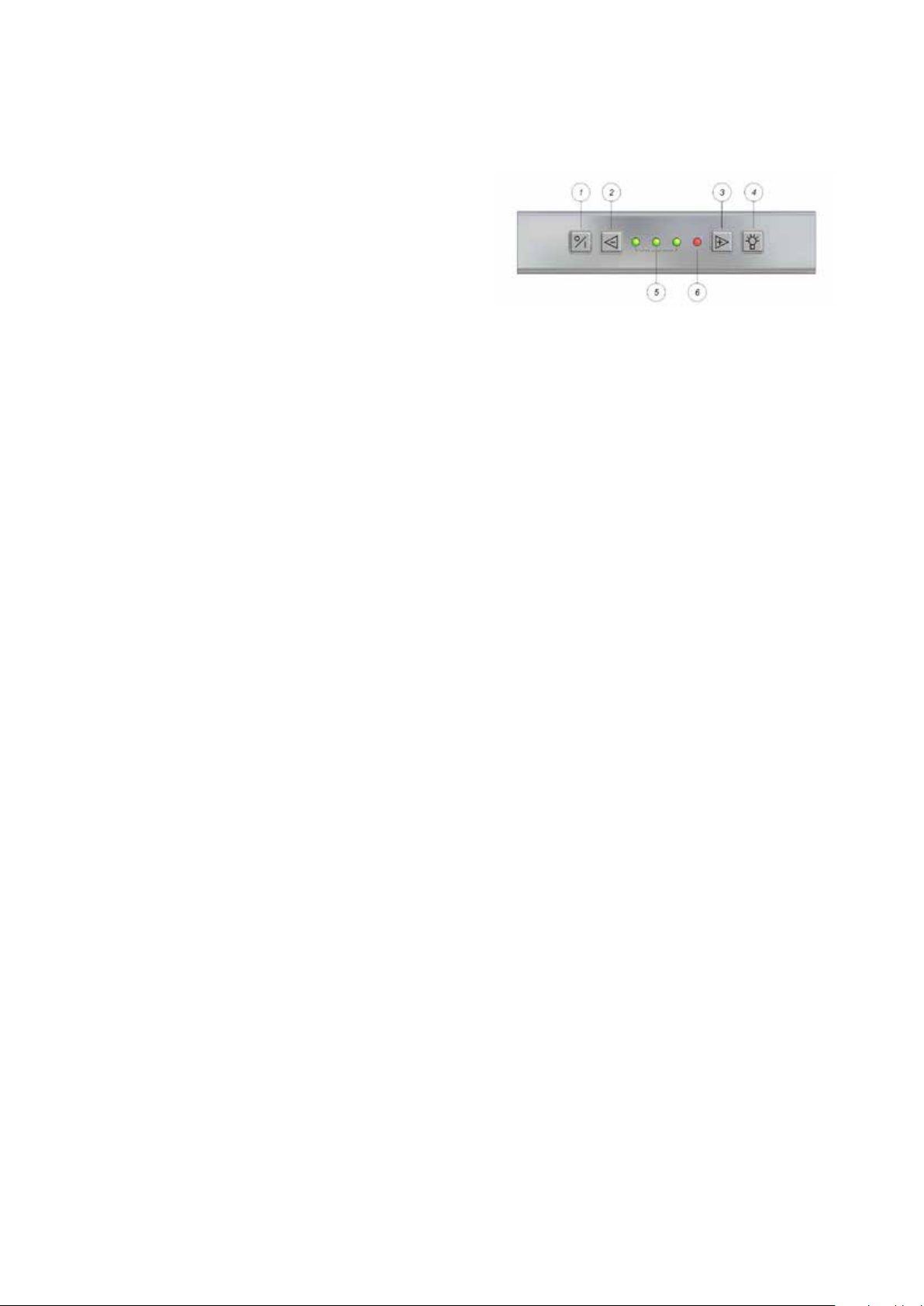

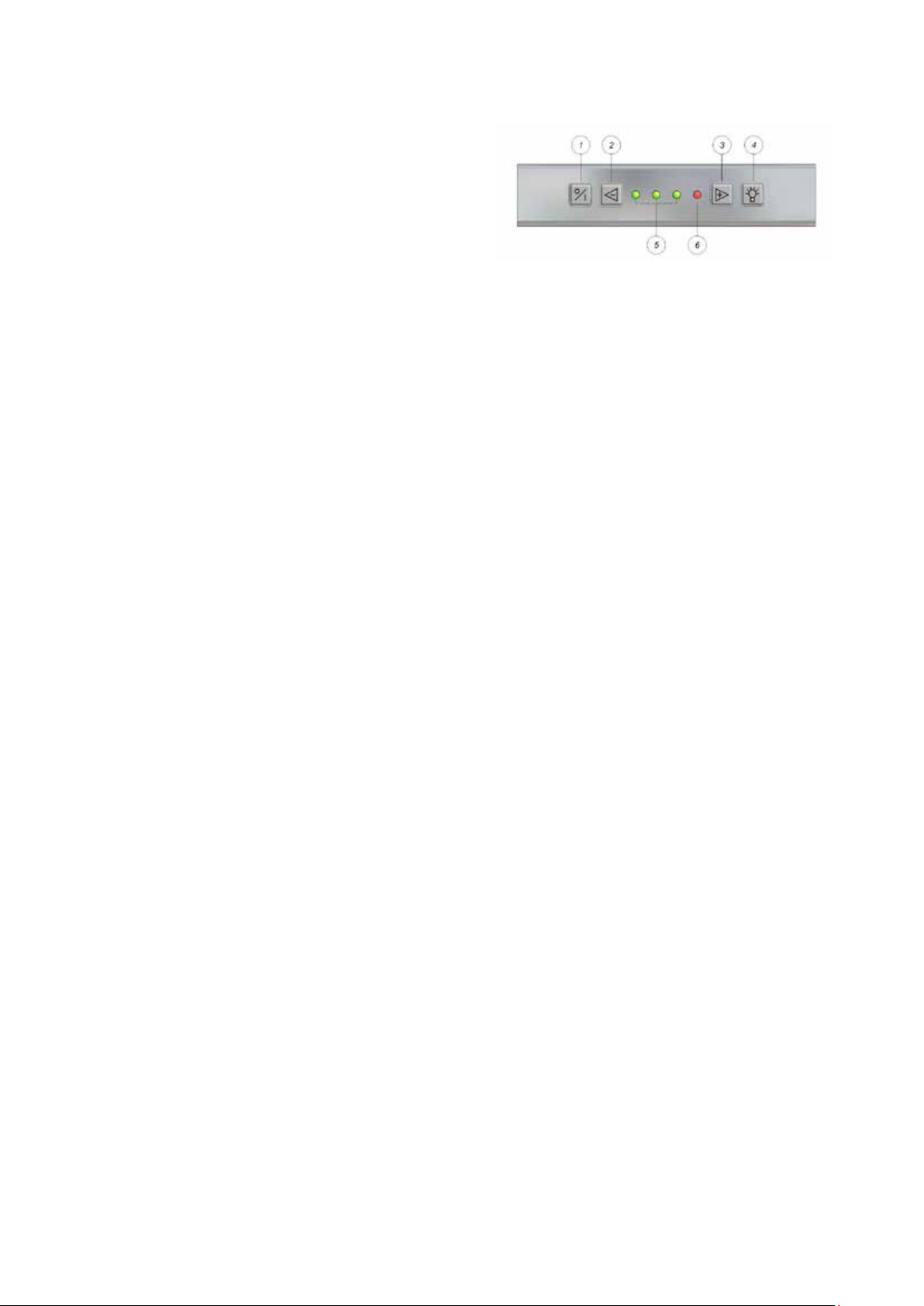

Bediening

① aan / uit toets
② snelheid verlagen
⑤ en ⑥ LED indicatie snelheid
③ snelheid verhogen
④ verlichting

Ventilator in- en uitschakelen

Om de motor in te schakelen drukt u op toets ①.
De dampkap wordt altijd opgestart op de laatst
gebruikte functie (verlichting en/of motor).

Uitschakelen met naloopstand

Om de naloopstand in te stellen drukt u éénmaal
op toets ①. De eerste LED knippert, de andere
LED’s branden op de laatst ingestelde stand.
Na 10 minuten schakelen motor en verlichting
automatisch uit.

Uitschakelen zonder naloopstand

Tweemaal drukken op toets ①.

Veiligheid

• Alleen onder voortdurend toezicht mag onder
de dampkap gefrituurd worden.

• Flamberen onder de dampkap is in geen geval
toegestaan.

• In geval van brand schakel altijd uw dampkap
uit.

• Blus brandende vetten nooit met water, maar
dek de pan af met een passend deksel of een
blusdeken.

Tips

De keukendampen worden het meest doeltreffend
verwijderd door:

• Inschakelen van de dampkap enkele minuten
voor de aanvang van het koken.

• Uitschakelen van de dampkap ongeveer 10
minuten na het beëindigen van het koken
(Uitschakelen met naloopstand, indien bes­chikbaar).

• Vermijd elke tocht boven het kookvlak.

• Plaats uw kookgerei zodanig dat opwellende
dampen onder het aanzuigoppervlak van de
kap terechtkomen.

• Koken met inductie: de intensiteit van damp­kap en kookplaat zo laag mogelijk instellen om
overproductie van dampen te beperken.

Auto-Stop

Om te vermijden dat de dampkap aan zou
blijven staan, wordt deze automatisch na 3 uur
uitgeschakeld (enkel indien tijdens die 3 uur de
bediening niet werd gewijzigd). Zowel motor als
verlichting wordt dan uitgeschakeld.

Ventilatorsnelheid

Om de snelheid te verlagen drukt u op toets ②.
Om de snelheid te verhogen drukt u op toets ③.
De LED’s geven de snelheid aan die in werking is.

Drie groene LED’s ⑤ geven stand één tot drie aan,
een rode LED ⑥ geeft de ‘POWER’ stand aan.
De ‘POWER’ stand wordt enkel gebruikt bij een
sterke ontwikkeling van geur, rook of damp.
Rekening houdend met de grote afvoer van lucht
bij deze stand, moet het gebruik tot een minimum
herleid worden.

De ‘POWER’ stand keert na 20 minuten
automatisch terug naar snelheid drie.

Verlichting

Standaard wordt er geen verlichting voorzien. Er
kan wel externe verlichting aangesloten worden
op de dampkap (zie montage-instructies).

BE 3

Afstandsbediening

Bij de dampkap wordt een afstandsbediening
meegeleverd. Deze afstandsbediening beschikt
over dezelfde functies als op de dampkap.

Indien het signaal van de afstandbediening stoort
op andere apparatuur; kan er een andere frequen­tie gekozen worden.

Bepalen van de gebruikte code:
Druk gelijktijdig op symbool (aan/uit) + , het lamp­je knippert evenveel keer als de ingestelde code
(er zijn in het totaal 10 code mogelijkheden) (fig 1).

Wijzigen van code:

a. Druk gelijktijdig en gedurende 3 sec. op sym-

bool (aan/uit) + tot het lampje knippert. Het
lampje knippert het aantal keren van de codes
(1 keer knipperen is code 1, 2 keer knipperen
is code 2 ...). Indien u voor code 1 kiest gaat u
meteen naar stap b. Indien u een andere code
wenst in te stellen herhaalt u deze stap tot de
gewenste code is bereikt. (Er zijn in totaal 10
code mogelijkheden (fig. 1)

b. Druk gelijktijdig op symbool (0/1) + van de be-

diening van de dampkap tot de tweede groene
LED pinkt (figuur 2)

c. Druk binnen de 10 seconden op het van de af-

standsbediening om de instellingen te beves-

tigen.
De dampkap en de afstandsbediening zijn nu op
elkaar ingesteld. (figuur 3)

Onderhoud

Onderhoud van de vetfilters

In de dampkap bevinden zich twee metalen
vetfilters die naargelang het gebruik en minstens
2 keer per maand dienen gereinigd te worden.

Indicatie reiniging vetfilter

Na 20 kookuren geven 4 knipperende LED’s
aan dat de vetfilter gereinigd dient te worden.
Wanneer u de vetfilter terugplaatst na reiniging,
volstaat het om 5 seconden op de – toets te
drukken om de indicator opnieuw in te stellen.
Indien u dit niet doet, blijven de LED’s knipperen
bij het inschakelen van de dampkap.We raden u
aan de vetfilter 2 maal per maand te reinigen voor
een optimale werking.

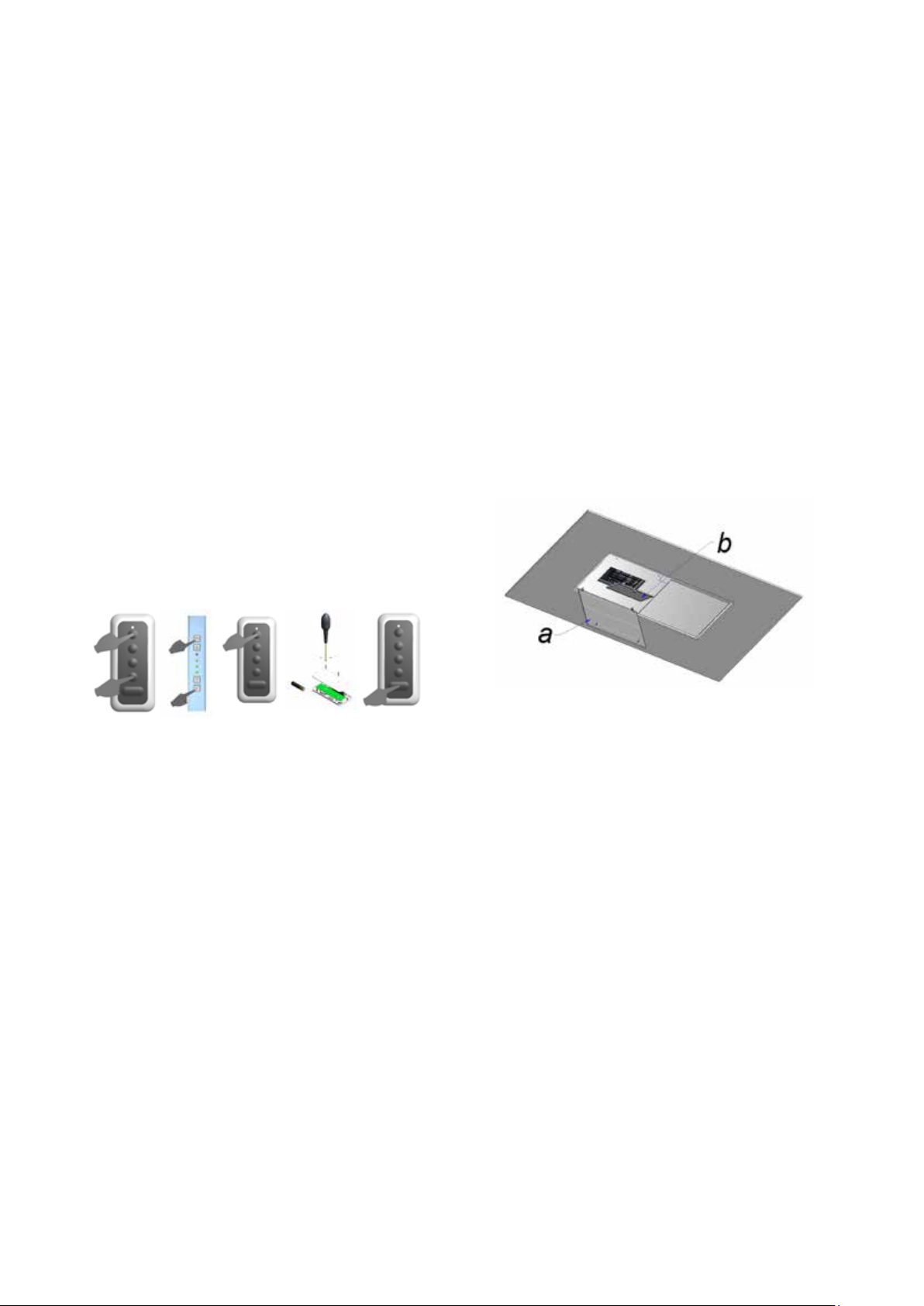

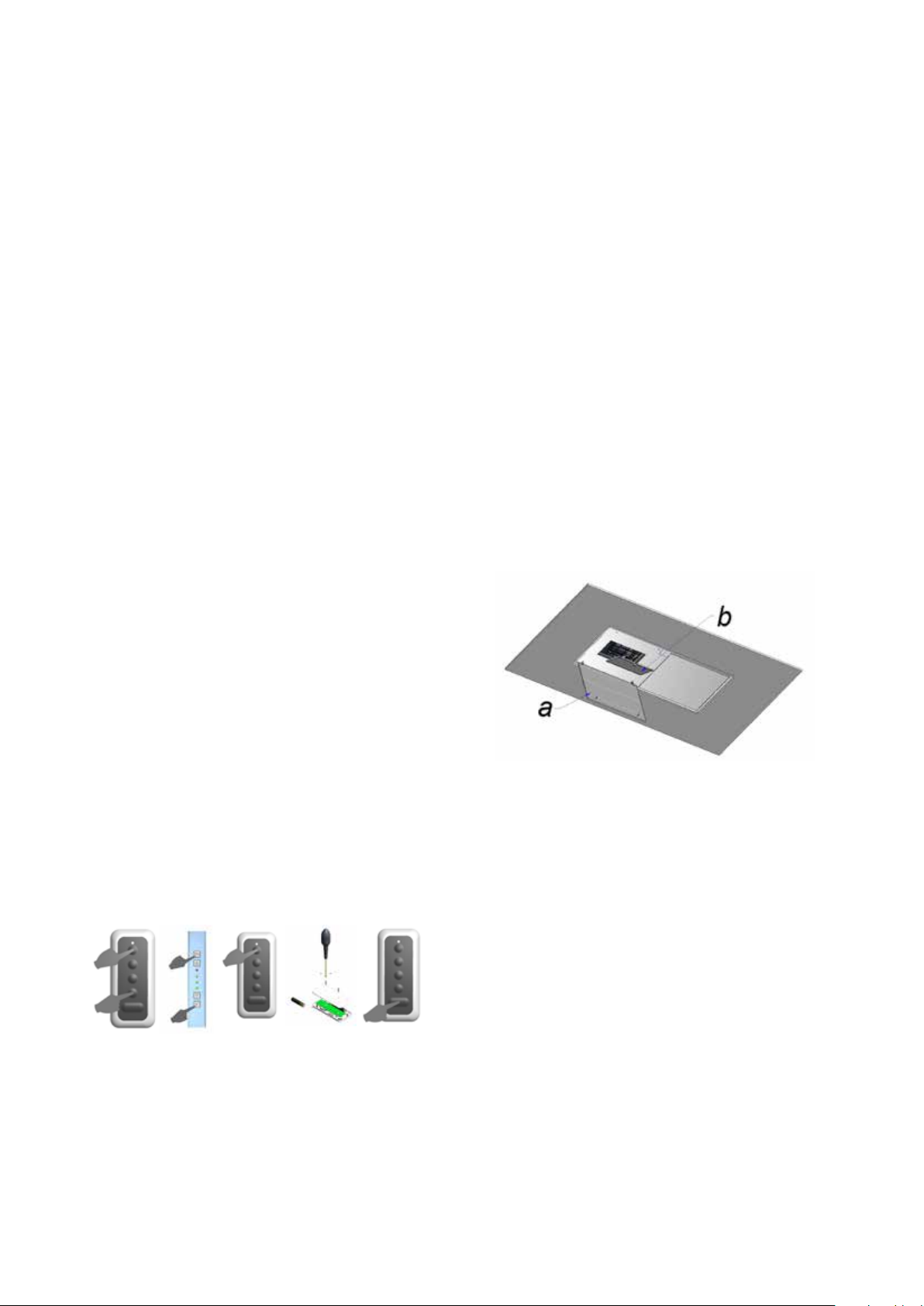

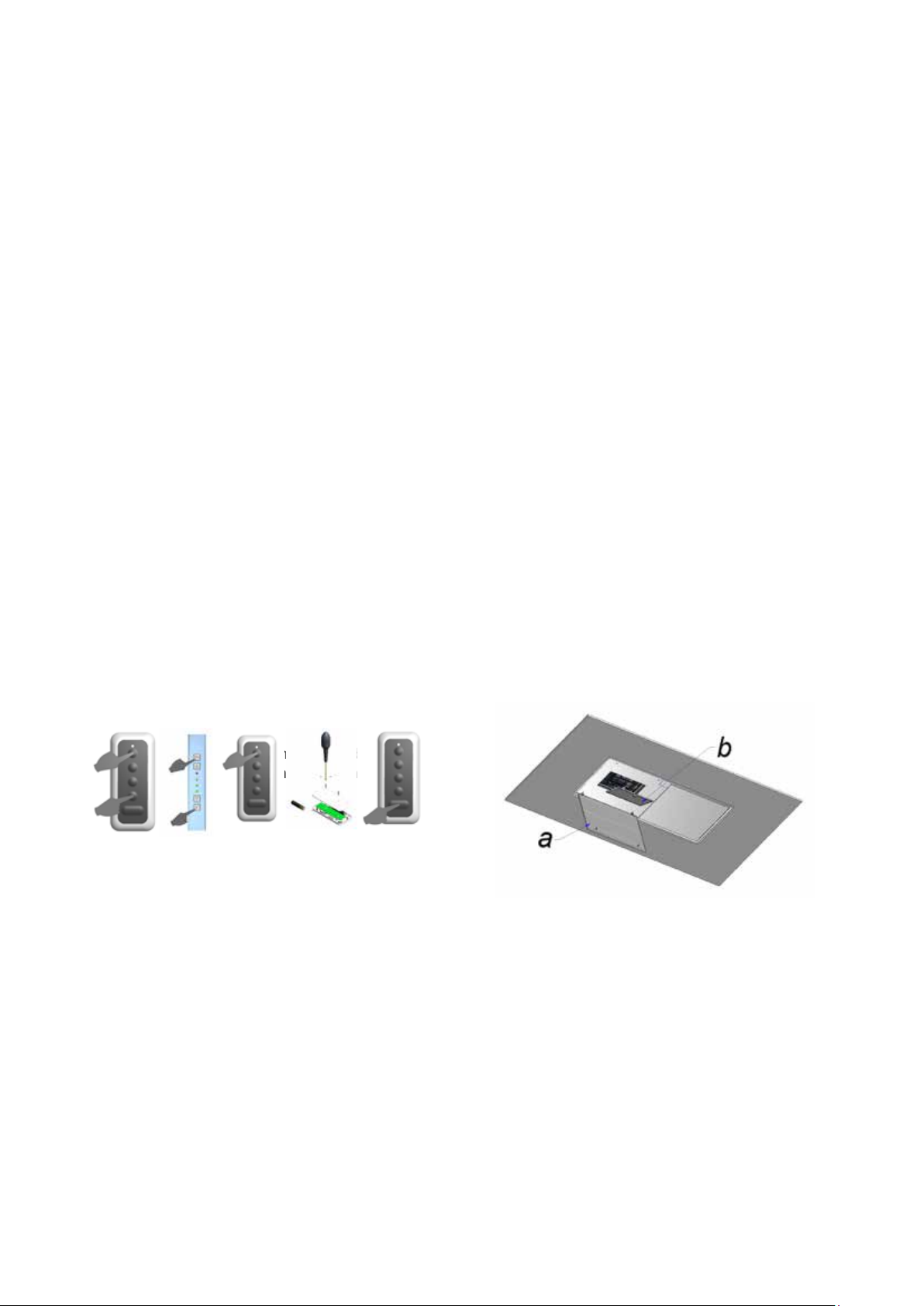

Toegang tot de vetfilters

De onderplaat (a) aan het linker en rechter
uiteinde vast te nemen en naar onder te trekken.
De metalen vetfilter (b) kunt u nu verwijderen door
aan het haakje te trekken dat zich op de filter
bevindt.

Vervangen van de batterijen:

• Voor de vervanging van de batterij dient u het

plastiekdeksel los te schroeven, de oude bat­terijen te verwijderen en een nieuwe erin te
plaatsen. Let op de in het batterij vak aange­geven polariteitsmarkeringen. (figuur 4)

• Lege batterijen horen niet in het huisvuil, maar-

moeten worden ingeleverd als KGA.

Technische gegevens:

- Voeding: (2 x AAA) Baterijen

- Werkfrequentie: 433.92Mhz

- Aantal codes: 10

- Bedrijfstemperatuur: 0 – 50°C

- Afmetingen: 110 x 50 x 19mm

De filter kan als volgt gereinigd worden:

• a) In de vaatwasmachine.

• b) Handmatig: Dompel de filter in een oploss­ing van kokend water, waaraan een ontvettend
afwasmiddel is toegevoegd. Spoel vervolgens
de filters onder de kraan met warm water uit
en laat ze daarna drogen.

Belangrijk ! Indien de bovenvermelde instructies
niet worden uitgevoerd, ontstaat er door een te
sterke vervuiling, kans op brandgevaar.

Onderhoud van de dampkap

De dampkap kan worden gereinigd met vochtige
doek en een mild reinigingsmiddel. Gebruik
nooit agressieve, krassende of chloorhoudende
producten. Bleekwater (Eau de Javel) is schadelijk
voor roestvrij staal.
Onderhoud van de inox oppervlaktes gebeurt best
met NOVY Inoxcleaner (bestelnummer 906.060).

Afmetingen: p. 18

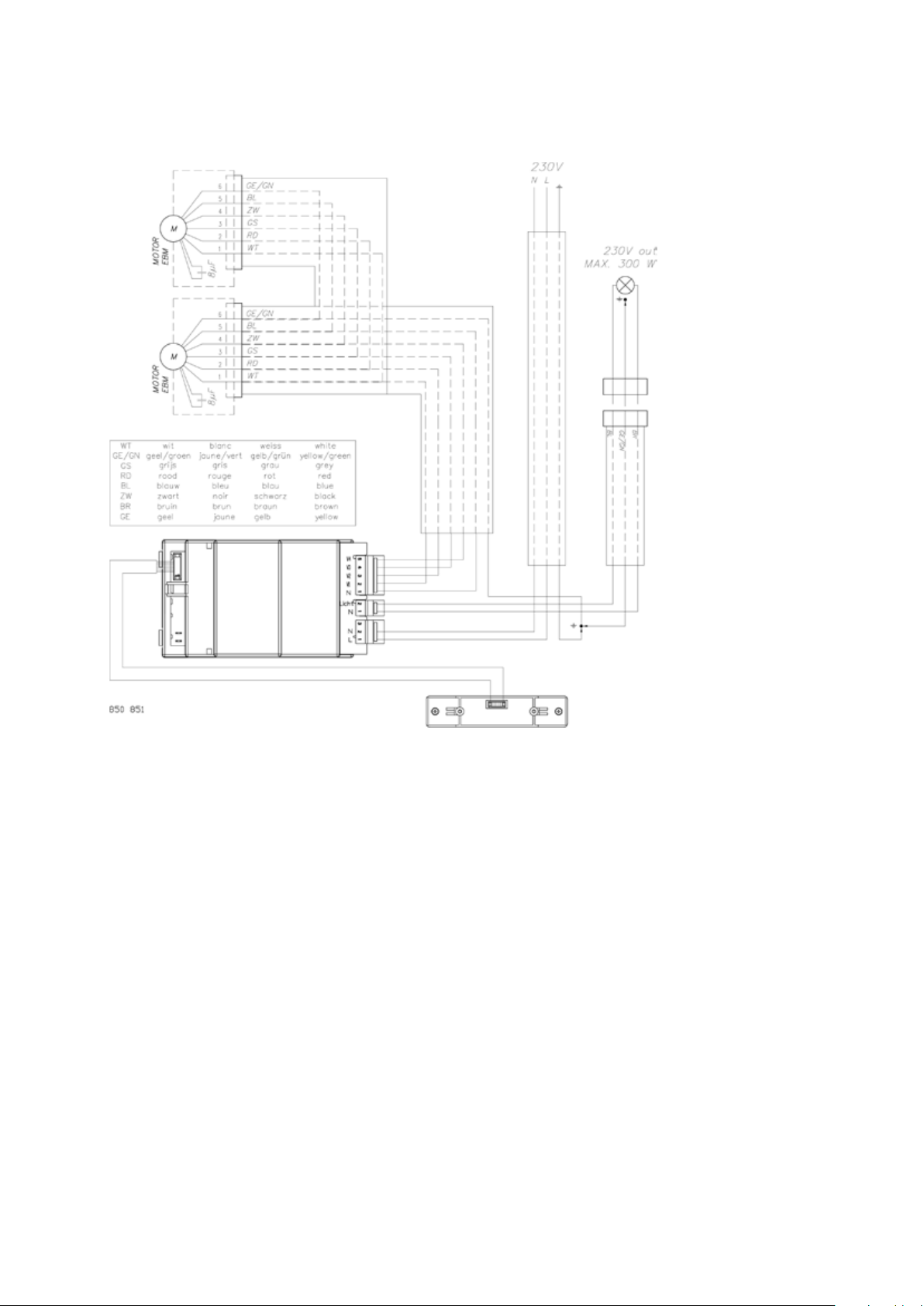

Elektrisch schema: p. 19

BE 4

INFORMATIONS GENERALES

• Veuillez lire les instructions attentivement avant de procéder, au montage de l’appareil.

• La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect
de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas
d’accident.

• Contrôlez l’état de l’appareil et les pièces de montage au déballage. Déballez l’appareil
avec soin. Evitez d’utiliser à ne pas utiliser des couteaux ou objets tranchants pour ouvrir
l’emballage. Si l’appareil est endommagé stopper l’installation et contacter NOVY.

• Conservez soigneusement ce mode d’emploi. Transmettez-le au propriétaire suivant.

• Mise au rebut de l’emballage de transport et de l’ancien appareil.
Pour son transport, votre nouvel appareil a été protégé par un emballage dont tous les
composants sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer
l’emballage dans le respect de l’environnement.

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à
l’environnement peut permettre d’en tirer des matières premières de valeur.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils
électriques et électroniques usagés. Pour connaître les circuits actuels d’élimination, adressez­vous s.v.p. à votre revendeur ou à l’administration de votre commune.

• En cas de problèmes techniques, n’hésitez pas à contacter notre Service de réparation:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02
Pour une intervention rapide il est nécessaire de communiquer le numéro de type de l’appareil
figurant sur la plaque de contrôle située derrière le filtre à graisse. Notez le numéro de type ici:
Numéro de type:……………………….

• Pour toute autre remarque ou question auxquels ce mode d’emploi ne réponds pas, veuillez
contacter notre Customer Service:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02

FR 5

Fonctionnement

REMARQUE: Cette notice de montage vaut
pour plusieurs modèles. Certains équipements,
qui ne s’appliquent pas à votre appareil,
peuvent y être décrits.

Quelles que soient les dimensions de votre cuisine,
votre hotte ne peut évacuer que l’équivalent de
l’air de remplacement que vous laissez entrer
dans la pièce. C’est pourquoi, lors de l’utilisation
de la hotte, il est important que de l’air frais puisse
entrer dans la cuisine par une grille d’aération ou
par une porte ou une fenêtre entrouverte.
Le rendement de la hotte peut être diminué jusqu’à
50% et plus à cause d’un manque d’aération.

En cas d’entrée d’air insuffisante, une dépression
peut apparaître dans le conduits de chauffage,
par exemple feu ouvert, chaudière.
Lors de l’emploi simultané de la hotte et d’appareils
utilisant une énergie autre que l’électricité (par
exemple gaz, charbon) la dépression dans la
cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

Sécurité

• Ne jamais laisser votre friteuse sans surveil­lance.

• Il est strictement interdit de flamber sous la
hotte.

• En cas de feu éteindre la hotte.

• Ne jamais éteindre des graisses ou huiles
brûlantes avec de l’eau. Couvrez la casserole
avec un couvercle ou une couverture (humide).

Conseils

Pour une bonne efficacité, il est conseillé:

• De mettre la hotte en marche quelques min­utes avant le début de la cuisson.

• De l’arrêter 10 minutes après la fin de la cuis­son (Arrêt avec permanence, si disponible).

• D’éviter des courants d’air au-dessus du plan
de cuisson.

• De placer les casseroles de façon que les
buées ne sortent pas du plan inférieur de votre
hotte.

• Cuisson sur induction: utiliser la taque et la
hotte sur les niveaux les plus bas possible
pour éviter la formation excessive de buées.

Commande électronique

① touche marche / arrêt
② touche réduction de vitesse
⑤ et ⑥ LED diodes vitesses
③ touche augmentation de vitesse
④ touche éclairage

Mise en marche et arrêt du ventilateur

Avec touche ① vous pouvez mettre en marche
ou arrêter le moteur. La hotte redémarre sur la
dernière vitesse utilisée.

Arrêt avec permanence

Actionnez la touche ① une fois, un arrêt avec
permanence est démarré. La première diode
clignote et les autres diodes sont allumés selon la
vitesse du moteur. Après 10 minutes, le moteur et
la lumière se coupent automatiquement.

Arrêt sans permanence

Actionner 2 fois la touche ①, le moteur et la
lumière s’arrêtent immédiatement.

Auto-Stop

Pour éviter que la hotte fonctionne pendant trop
longtemps, la hotte s’arrêtera automatiquement
après 3 heures (seulement si pendant 3 heures
la commande de la hotte n’a pas été manipulée).
Moteur et lumière s’éteindront.

Vitesses

Avec touches ② et ③ vous pouvez respectivement
diminuer et augmenter la vitesse. Les diodes ⑤ et
⑥ indiquent la vitesse en cours de fonctionnement.
Cette hotte dispose de 3 vitesses et une vitesse
intensive “Power“.

⑤ Les diodes vertes indiquent les niveaux 1 à 3.
⑥ La diode rouge indique le niveau POWER.

POWER s’utilise uniquement au cas de formation
excessive de buées et de fumées . Tenant compte
du grand volume d’air évacué, son utilisation doit
être limitée au stricte minimum.

POWER régresse automatiquement sur la vitesse
3 après 20 minutes.

Eclairage

Une éclairage externe peut être raccorder à la
hotte (voir instructions de montage).

FR 6

Télécommande

La télécommande est programmée à la livraison
et prêt pour usage. Seulement au cas ou il faut
changer la programmation e.g. interférence
d’autres télécommandes suivre les consignes
suivantes: Connecter la hotte sur le réseau
électrique. Ne pas allumer la hotte.

Détermination du code utilisé:

Appuyez simultanément sur MARCHE/ARRÊT et
sur ; la lampe-témoin clignote ainsi que le code
choisi (il existe au total 10 possibilités de code).

Modification du code:

a. Appuyez simultanément durant 3 sec. sur

MARCHE/ARRÊT et , jusqu’à ce que la
lampe-témoin clignote. Le témoin se met alors
à clignoter, ainsi que le code choisi. Répétez
cette étape jusqu’à l’affichage du code voulu
(il existe au total 10 possibilités de code)

b. Appuyez simultanément sur 0/1 et sur de la

commande de la hotte, jusqu’à ce que la deu­xième diode LED s’allume.

c. Dans les 10 secondes qui suivent, appuyez sur

de la commande à distance, pour confirmer les
réglages. La hotte et sa commande à distance
sont à présent appariées.

Entretien

Filtres à graisse

La hotte est équipée de deux filtres 100% mé­tallique. Suivant la fréquence d’utilisation, et au
moins 2 fois par mois, les filtres doivent être en­levé et nettoyé.

indication nettoyage du filtre à graisse

Après 20 heures de cuisson les 4 LED’s com­mencent à clignoter pendant 5 minutes, ceci in­dique que le filtre de graisse doit être nettoyer.
Après nettoyage du filtre, il faut reprogrammer
la hotte en appuyant pendant 5 secondes sur la
touche -. Si la reprogrammation n’est pas faites,
les LED continueront à clignoter.Nous vous
conseillons de nettoyer votre filtre de graisse 2
fois par mois pour un fonctionnement optimal.

Accès au filtres à graisse

Les filtres sont accessible par l’ouverture en bas­cule vers vous du carter.

• pour ouvrir: tirer le carter (a) vers le bas en le
maintenant fermement sur les côtés droite et
gauche.

• pour ôter le filtre (b), tirer vers le bas sur la languette.

Remplacement des piles:

• Pour procéder au remplacement des piles, dé­vissez le couvercle en plastique, enlevez les
anciennes piles et placez-y de nouvelles piles.
Respectez les marques de polarité indiquées
dans le logement des piles.

• Ne pas jeter les batteries usagées comme dé­chet ménager, mais les évacuer avec les petits
déchets chimiques.

Touche Novy:

Vous pouvez commander l’éclairage d’ambiance
à l’aide de la touche Novy.

Données techniques:

- Alimentation: (2xAAA) piles

- Fréquence: 433.92Mhz

- Nombre de codes: 10

- Température: 0-50°C

- Dimensions: 110 x 50 x 19mm

Nettoyage:

• Dans le lave-vaisselle

• Préparez dans l’évier de l’eau chaude ad­ditionnée d’un détergent liquide. Lais­sez tremper le filtre et nettoyez-le pour en
éliminer toutes les particules. Rincez et
contrôlez la propreté par mirage à contre­jour. Egouttez séchez et remettez-le en place.
Ne pas utiliser de poudre non dissoute.

Important! Un filtre trop chargé dégorge et peut
présenter un risque d’incendie.
Ne négligez jamais le nettoyage périodique.

La carrosserie

L’extérieur de la hotte se nettoie avec un chiffon
humide et un détergent doux. Ne utiliser pas des
produits agressifs, abrasifs ou chlorés. L’utilisa­tion de l’eau de javel est également à proscrire.
Entretenez les surfaces en inox avec NOVY Inox­cleaner (906060). Entretenir les surfaces en inox
avec NOVY Inoxcleaner (906060).

Dimensions: p. 18
Schéma électrique: p. 19

FR 7

ALLGEMEINE INFORMATIONEN

• Lesen Sie diese Anleitung vor der Inbetriebnahme und Installation der Dunstabzugshaube
aufmerksam durch.

• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt.

• Lassen Sie die Montage von geschultem Personal durchführen. Für Schäden, die durch
nicht vorschriftsgemäße oder unsachgemäße Anbringung verursacht werden, lehnt Novy
jeglicheHaftung ab.

• Kontrollieren Sie den optischen und technischen Zustand des Geräts und des Montagematerials.
Nehmen Sie die Haube vorsichtig aus der Verpackung. Benutzen Sie dazu bitte kein Messer
oder andere scharfe Gegenstände. Prüfen Sie bitte unbedingt Funktion und Oberfläche vor dem
Einbau! Installieren Sie das Gerät nicht im Falle einer etwaigen Beschädigung und wenden Sie
sich an NOVY.

• Heben Sie diese Anleitung sorgfältig auf und übergeben Sie sie der Person, die das Gerät
eventuell nach Ihnen verwendet.

• Entsorgung der Transportverpackung und des Altgerätes

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten

Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie
die Verpackung umweltgerecht.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe

wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/
EG über Elektro- und Elektronik-Altgeräte gekennzeichnet. Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

• Kundendienst

Bei technischen Mängeln können Sie den Kundendienst des für Sie zuständigen Landes

kontaktieren:

Für Belgien: Tel.: [phone]
Für Frankreich: Tel.: [phone]
Für Deutschland und Österreich: Tel.: [phone]
Für andere Länder: Ihren Händler oder Novy Belgien: +32 (0)56/36.51.02
Für eine schnelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.
Diese Angabe finden Sie auf dem Typenschild hinter dem Fettfilter. Bitte notieren Sie den Code

hier:

Typennummer:……………………….

• Für alle anderen Bemerkungen oder Fragen, auf die diese Gebrauchsanleitung keine Antwort
bietet, kontaktieren Sie unseren Customer Service:

Für Belgien: Tel.: [phone]
Für Frankreich: Tel.: [phone]
Für Deutschland und Österreich: Tel.: [phone]
Für andere Länder: Ihren Händler oder Novy Belgien: +32 (0)56/36.51.02

DE 8
