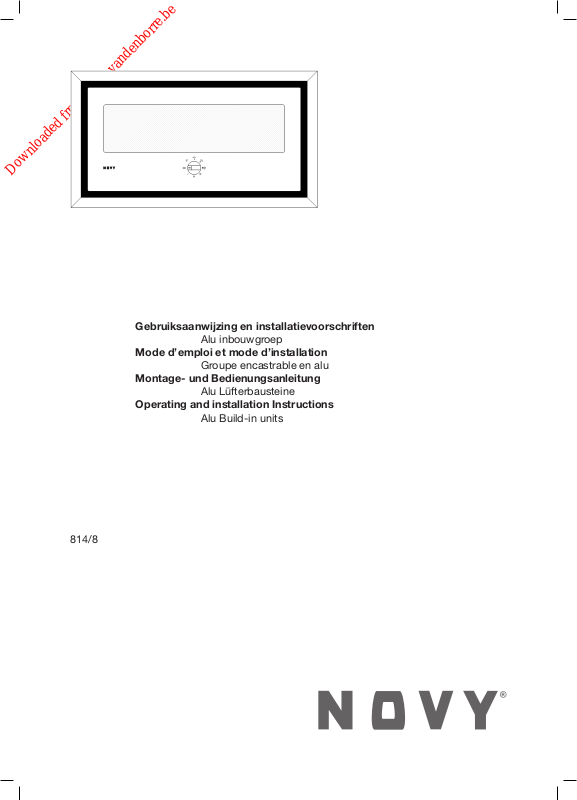

NOVY 814/8 User Manual [en, de, fr, nl]

Gebruiksaanwijzing en installatievoorschriften

Alu inbouwgroep

Mode d’emploi et mode d’installation

Groupe encastrable en alu

Montage- und Bedienungsanleitung

Alu Lüfterbausteine

Operating and installation Instructions

Alu Build-in units

814/8

ALGEMENE INFORMATIE

• Lees aandachtig deze gebruiksaanwijzing vóór de installatie en ingebruikname van dit toestel.

• Dit toestel is enkel geschikt voor huishoudelijk gebruik.

• Het is aanbevolen om de installatie te laten uitvoeren door een bevoegd persoon. Voor schade

die door niet voorschriftmatige of door verkeerde installatie veroorzaakt wordt, wijst de fabrikant
elke vorm van aansprakelijkheid af.

• Controleer de staat van het toestel en het montagemateriaal zodra u ze uit de verpakking haalt.
Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking
te openen. Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot NOVY.

• Bewaar deze handleiding zorgvuldig en geef ze door aan de persoon die het toestel eventueel
na u gebruikt.

• Recyclage van de transportverpakking en het oude toestel
Dit toestel is beschermd door verpakking. De gebruikte materialen zijn niet schadelijk voor het
milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte apparaten
van ander afval te worden gescheiden. De recyclage van de apparaten die door uw fabrikant
wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, over­eenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Infor­meer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude
apparaten.

• Storing
In geval van storing, aarzel niet om onze Hersteldienst te contacteren:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02
Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type
apparaat u heeft. Deze gegevens vindt u op het typeplaatje achter de vetfilter en kunt u het best
hier noteren:
Typenummer:……………………….

• Voor alle andere opmerkingen of vragen waar deze gebruiksaanwijzing geen antwoord op biedt,
contacteer onze Customer Service:
Voor België: Tel.: [phone]
Voor Frankrijk: Tel.: [phone]
Voor Duitsland: Tel.: [phone]
Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02

Gebruik

Bediening

OPMERKING: deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het toestel. Het is
mogelijk dat er kenmerken worden beschreven
die niet van toepassing zijn op uw toestel

Bij gebruik van de dampkap dient er in de ruimte

altijd een luchttoevoer aanwezig te zijn, waardoor
verse lucht kan toestromen. Het aanvoeren
van verse lucht kan geschieden door een raam
te kantelen, een deur te openen of door een
toevoerrooster aan te brengen.
Hoe groot de keuken of de ruimte met open keuken
ook is, er kan slechts zoveel lucht uit de ruimte
worden afgezogen als er wordt aangevoerd. Te
weinig luchttoevoer kan een rendementsverlies
van 50% en meer veroorzaken.

Door te weinig luchttoevoer kan terugslag
ontstaan in andere aanwezige afvoerkanalen,
zoals bijvoorbeeld het rookafvoerkanaal van de
open haard of andere verbrandingstoestellen.
Dit veroorzaakt een vergiftigingsgevaar door
teruggezogen gassen en verbrandingsgassen.
Bij gelijktijdig gebruik van de dampkap en
toestellen gevoed met energie, anders dan
elektrisch, mag de onderdruk in de ruimte niet
groter zijn dan 4 Pa (=0,04 mBar).

Aan de onderzijde bevindt zich een roterende
schakelaar met 8 standen respectievelijk:

0 Dampkap staat af
Verlichting
I + Snelheid 1 met verlichting
II + Snelheid 2 met verlichting
III + Snelheid 3 met verlichting

I Snelheid 1
II Snelheid 2
III Snelheid 3

Onderhoud

Veiligheid

• Alleen onder voortdurend toezicht mag onder
de dampkap gefrituurd worden.

• Flamberen onder de dampkap is in geen geval
toegestaan.

• In geval van brand schakel altijd uw dampkap
uit.

• Blus brandende vetten nooit met water, maar
dek de pan af met een passend deksel of een
blusdeken.

Tips

De keukendampen worden het meest doeltreffend
verwijderd door:

• Inschakelen van de dampkap enkele minuten
voor de aanvang van het koken.

• Uitschakelen van de dampkap ongeveer 10
minuten na het beëindigen van het koken.

• Vermijd elke tocht boven het kookvlak.

• Plaats uw kookgerei zodanig dat opwellende

dampen onder het aanzuigoppervlak van de
kap terechtkomen.

• Koken met inductie: de intensiteit van damp­kap en kookplaat zo laag mogelijk instellen om
overproductie van dampen te beperken.

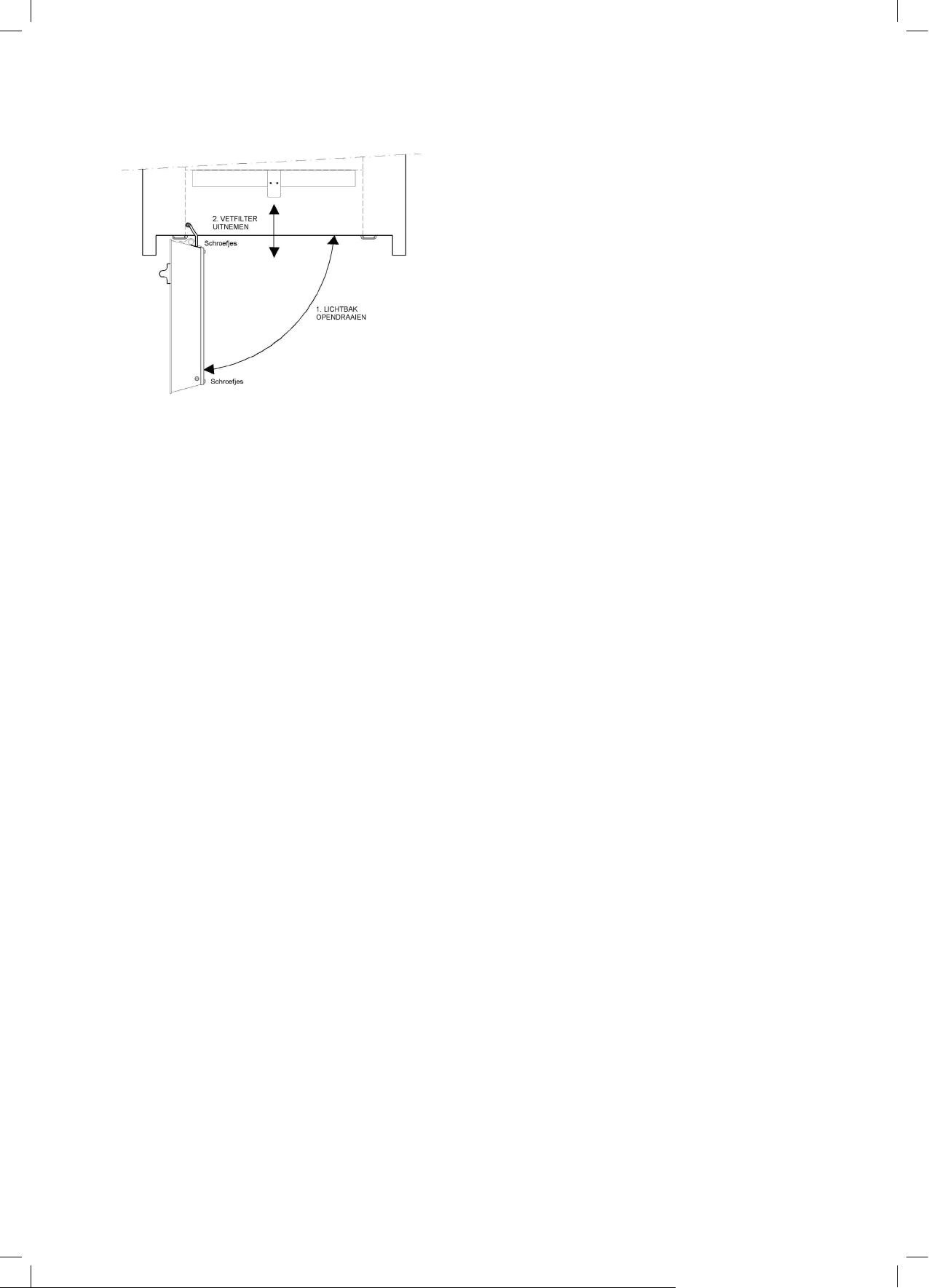

In de dampkap bevindt zich een metalen vetfilter
die naargelang het gebruik en MINSTENS OM
DE MAAND dient gereinigd te worden. Deze
kunt u verwijderen door de lichtbak aan de
voorzijde naar beneden te trekken. De filter kan
eruit gehaald worden door het metalen lipje naar
onder te trekken. Bij het verpakken zit de filter
stevig vast aan de veren. Om volgende montages
te vergemakkelijken, volstaat het om de veren
lichtjes naar het midden van de filter te buigen.

3

De filter kan als volgt gereinigd worden :

• In de vaatwasmachine

• Handmatig: Dompel de filter in een oplossing

van kokend water, waaraan een ontvettend
afwasmiddel is toegevoegd. Spoel vervolgens
de filters onder de kraan met warm water uit
een laat ze daarna uitlekken. De buitenkant
van de kap met een vochtige doek en een
mild reinigingsmiddel schoonmaken. Geen

agressieve of krassende producten gebruiken.

Belangrijk ! Indien de bovenvermelde instructies
niet worden uitgevoerd, ontstaat er door een te
sterke vervuiling kans op brandgevaar.

Onderhoud van de dampkap

De verlichting voldoende laten afkoelen alvorens
de dampkap te reinigen.
De dampkap kan worden gereinigd met vochtige
doek en een mild reinigingsmiddel. Gebruik
nooit agressieve, krassende of chloorhoudende
producten.
Bleekwater (Eau de Javel) is schadelijk voor
roestvrij staal.

Onderhoud van de inox oppervlaktes gebeurt best
met NOVY Inoxcleaner (bestelnummer 906.060).

Vervanging van de lampen

Voor iedere interventie dient het toestel elektrisch
ontkoppeld te worden. De verlichting voldoende
laten afkoelen.

Indien de lamp of starter defect is, kunt u deze
vervangen door het deksel van de lichtbak te
verwijderen.
Hiervoor dient u de lichtbak open te draaien en de
schroefjes aan de bovenzijde van de lichtbak los
te draaien. (zie fig. p.5)
Zo komt het deksel los. Nadat u deze hebt
weggenomen kunt u de lamp of starter vervangen.
De lamp is van het type 15 W, de starter 4-80 W.
Het maximaal totaal verbruik is 115 W.

Elektrische aansluiting

De dampkap is voorzien van aansluitsnoer en
stekker met aarding. Sluit de stekker steeds aan
op een contactdoos met aarding.
De contactdoos goed bereikbaar monteren.
Vervanging van het aansluitsnoer dient steeds
te gebeuren door een bekwame vakman.
Stroomsterkte en verbruik zijn aangegeven op het
specificatieplaatje.

Montage van de dampkap

Wanneer u de verpakking van de inbouwdampkap
vewijdert, dient u erop te letten dat de
montagematerialen los bijverpakt zijn. Voor
montage van de inbouwdampkap D 814 dient u
een uitsnijding te voorzien van 525 x 275 mm.
Daarin schuift u de inbouwunit die kan worden
aangeschroefd.

Verbindt de profielen van het sierkader met de
bijgeleverde verbindingshoeken. Schuif het
aluminium sierkader in de aanzuigmantel en
schroef aan. (aan binnenzijde)

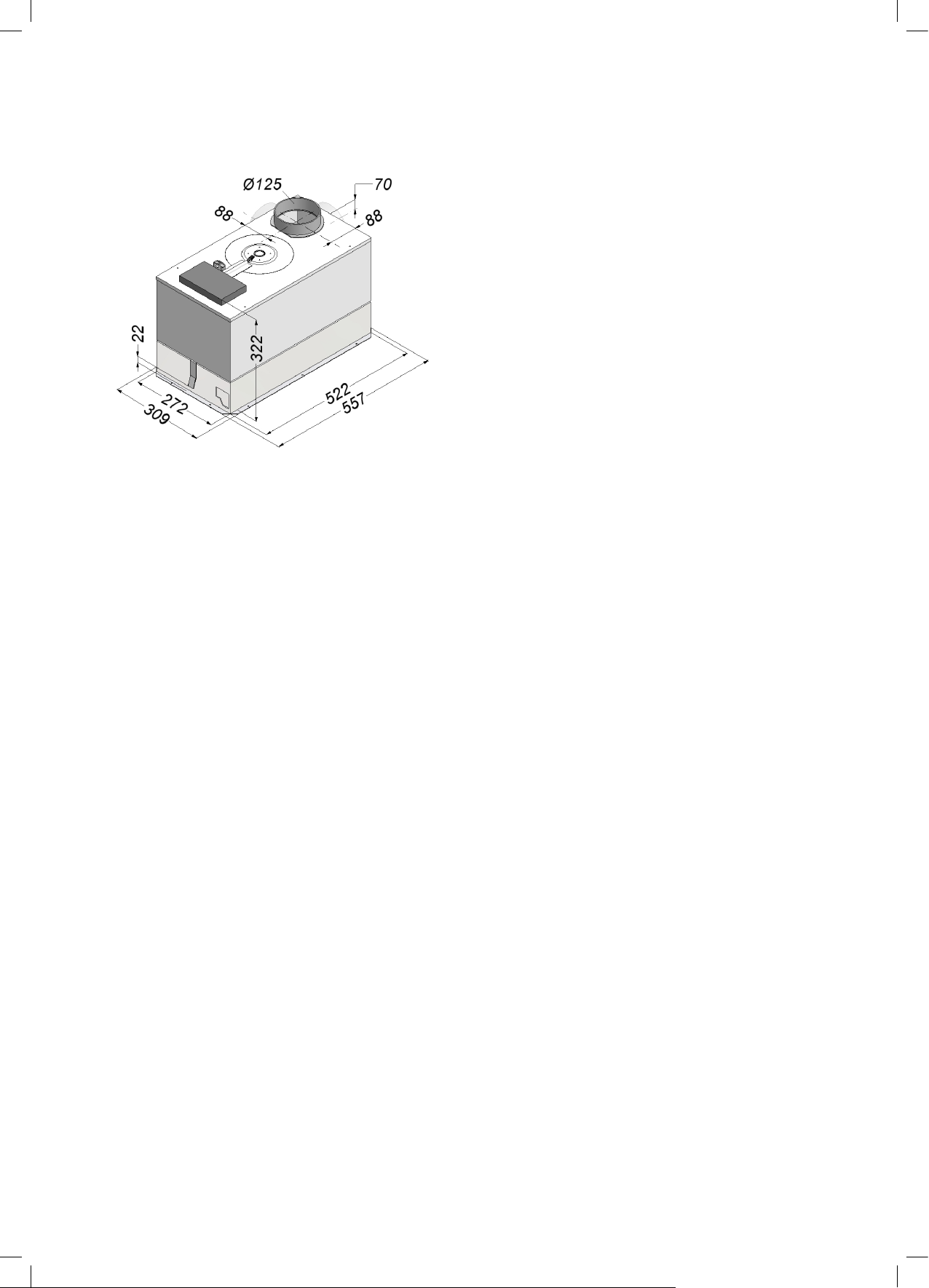

Afmetingen: p. 14

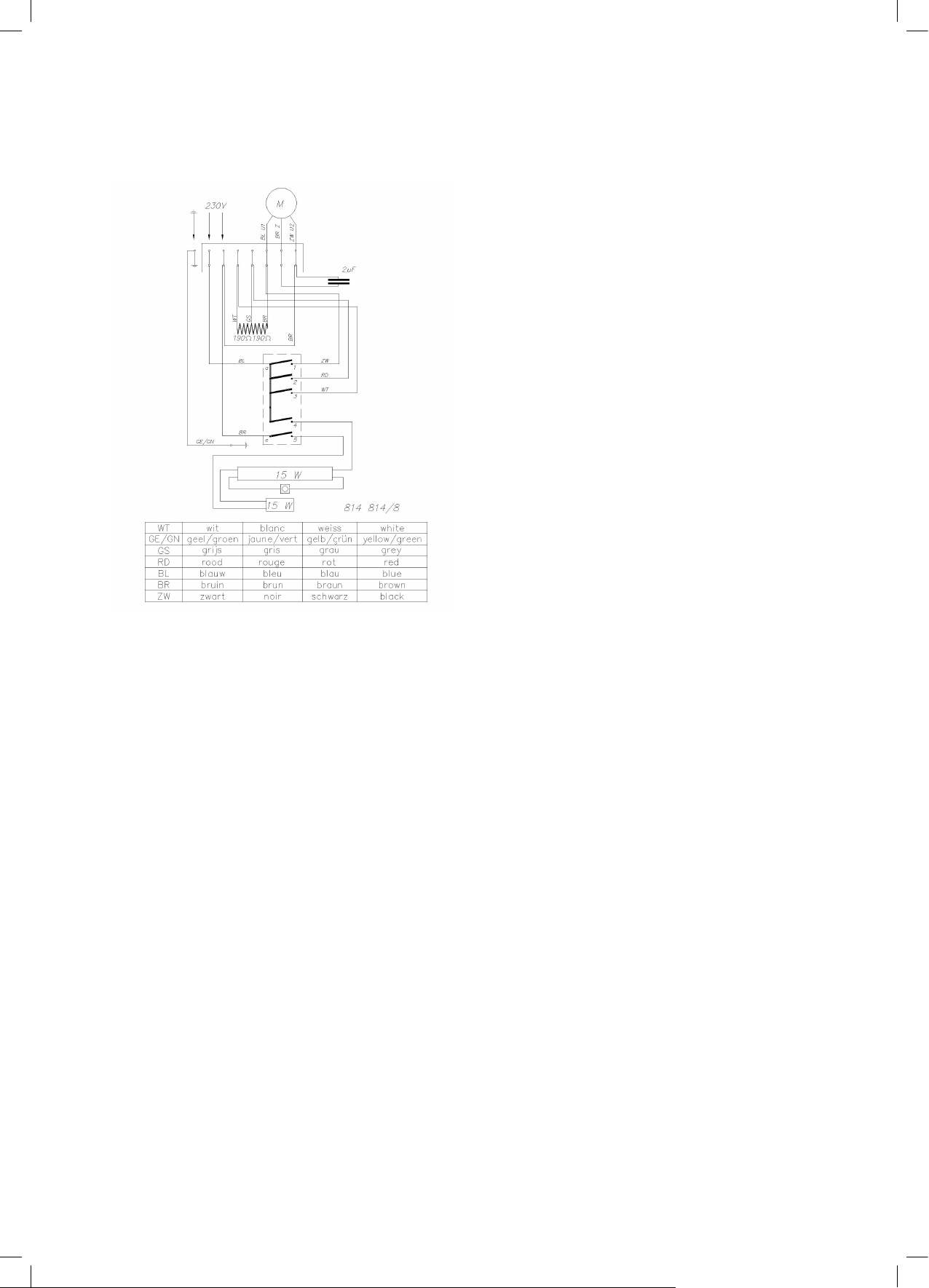

Elektrisch schema: p. 15

4

INFORMATIONS GENERALES

• Veuillez lire les instructions attentivement avant de procéder, au montage de l’appareil.

• La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect

de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas
d’accident.

• Contrôlez l’état de l’appareil et les pièces de montage au déballage. Déballez l’appareil

avec soin. Evitez d’utiliser à ne pas utiliser des couteaux ou objets tranchants pour ouvrir
l’emballage. Si l’appareil est endommagé stopper l’installation et contacter NOVY.

• Conservez soigneusement ce mode d’emploi. Transmettez-le au propriétaire suivant.

• Mise au rebut de l’emballage de transport et de l’ancien appareil.

Pour son transport, votre nouvel appareil a été protégé par un emballage dont tous les
composants sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer
l’emballage dans le respect de l’environnement.

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à
l’environnement peut permettre d’en tirer des matières premières de valeur.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils
électriques et électroniques usagés. Pour connaître les circuits actuels d’élimination, adressez­vous s.v.p. à votre revendeur ou à l’administration de votre commune.

• En cas de problèmes techniques, n’hésitez pas à contacter notre Service de réparation:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02
Pour une intervention rapide il est nécessaire de communiquer le numéro de type de l’appareil
figurant sur la plaque de contrôle située derrière le filtre à graisse. Notez le numéro de type ici:
Numéro de type:……………………….

• Pour toute autre remarque ou question auxquels ce mode d’emploi ne réponds pas, veuillez
contacter notre Customer Service:
Pour la Belgique: Tel.: [phone]
Pour la France: Tel.: [phone]
Pour l’Allemagne: Tel.: [phone]
Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02

Fonctionnement

Commande électronique

REMARQUE: Cette notice de montage vaut
pour plusieurs modèles. Certains équipements,
qui ne s’appliquent pas à votre appareil,
peuvent y être décrits.

Quelles que soient les dimensions de votre cuisine,

votre hotte ne peut évacuer que l’équivalent de
l’air de remplacement que vous laissez entrer
dans la pièce. C’est pourquoi, lors de l’utilisation
de la hotte, il est important que de l’air frais puisse
entrer dans la cuisine par une grille d’aération ou
par une porte ou une fenêtre entrouverte.
Le rendement de la hotte peut être diminué jusqu’à
50% et plus à cause d’un manque d’aération.

En cas d’entrée d’air insuffisante, une dépression
peut apparaître dans le conduits de chauffage,
par exemple feu ouvert, chaudière.
Lors de l’emploi simultané de la hotte et d’appareils
utilisant une énergie autre que l’électricité (par
exemple gaz, charbon) la dépression dans la
cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

Sécurité

• Ne jamais laisser votre friteuse sans surveil­lance.

• Il est strictement interdit de flamber sous la
hotte.

• En cas de feu éteindre la hotte.

• Ne jamais éteindre des graisses ou huiles

brûlantes avec de l’eau. Couvrez la casserole
avec un couvercle ou une couverture (humide).

Conseils

Pour une bonne efficacité, il est conseillé:

• De mettre la hotte en marche quelques min­utes avant le début de la cuisson.

• De l’arrêter 10 minutes après la fin de la cuis­son.

• D’éviter des courants d’air au-dessus du plan
de cuisson.

• De placer les casseroles de façon que les
buées ne sortent pas du plan inférieur de votre
hotte.

• Cuisson sur induction: utiliser la taque et la
hotte sur les niveaux les plus bas possible
pour éviter la formation excessive de buées.

La hotte est équipée d’un commutateur rotatif à
8 positions:

0 : arrêt
: éclairage
I, II, III : 3 vitesses sans éclairage
I, II, III + : 3 vitesses avec éclairage

Entretien

Filtre à graisse

La hotte est équipée d’un filtre 100% métallique.
Suivant la fréquence d’utilisation, et au moins 2
fois par mois, le filtre doit être enlevé et nettoyé.

Accès au filtre à graisse

Le filtre à graisses doit être enlevé et nettoyé. Le
filtre est accessible par l’ouverture en bascule
vers l’arrière du caisson lumineux; pour ouvrir le
caisson, tirez l’avant vers le bas en le maintenant
fermement. Pour éviter tout décrochage durant
le transport, le filtre est fortement verrouillé par
ses ergots. Pour l’ôter, tirez vers le bas par la
languette et dégagez vers l’avant.

Nettoyage:

• Dans le lave-vaisselle

• Préparez dans l’évier de l’eau chaude addi-

tionnée d’un détergent liquide. Laissez trem­per le filtre et nettoyez-le pour en éliminer
toutes les particules. Rincez et contrôlez la
propreté par mirage à contre-jour. Egoutterz
séchez et remettrez-le en place. Ne pas utiliser
de poudre non dissoute.

6

Important! Un filtre trop chargé dégorge et peut
présenter un risque d’incendie.
Ne négligez jamais le nettoyage périodique.

Remplacement des lampes

Avant toute intervention, débranchez la hotte du
réseau électrique et laissez refroidir les lampes.

La carrosserie

Avant toute intervention, laisse refroidir les lampes
suffisamment.
L’extérieur de la hotte se nettoie avec un chiffon

humide et un détergent doux. Ne pas utiliser
des produits agressifs, abrasifs ou chlorés.
L’utilisation de l’eau de javel est également à
proscrire. Entretenez les surfaces en inox avec
NOVY Inoxcleaner (906060).

Montage de la hotte

Prenez soin de sortir les accessoires de montage
du carton d’emballage. Prévoyez une découpe
d’encastrement de
525 x 275 mm. La fixation se fait par vissage à
travers les cornières situées à la périphérie de
l’appareil. Raccordez les 4 profilés en aluminium
avec les 4 équerres et glissez le cadre ainsi formé
dans le capteur. Vissez par l’intérieur.

Le groupe D 814 est équipé d’un tube fluo de 15
W et d’un starter 4/80 W. La consommation totale
est de 115 W.
Pour accéder au tube fluo ou au starter, basculez
le caisson lumineux vers l’arrière et dévissez les
10 vis du couvercle.
(voir fig. p.12)

Raccordement électrique

Raccordement électrique sur le cordon avec fiche
bipolaire + terre. L’intensité du courant figure sur
la plaque signalétique. Utilisez une prise avec
terre. La prise doit rester visible et accessible
facilement. Le remplacement doit se faire par un
installateur qualifié.
Avant toute intervention sur la hotte, mettre
l’appareil hors tension.

Dimensions p. 14
Schéma électrique p. 15

7

ALLGEMEINE INFORMATIONEN

• Lesen Sie diese Anleitung vor der Inbetriebnahme und Installation der Dunstabzugshaube
aufmerksam durch.

• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt.

• Die Anbringung von geschultem Personal durchführen lassen. Für Schäden, die durch nicht

vorschriftsgemäße oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller

jegliche Haftung ab.

• Kontrollieren Sie den Zustand des Geräts und Montage Material beim Herausnehmen aus der
Verpackung. Nehmen Sie die Haube vorsichtig aus der Verpackung. Benutzen Sie dazu bitte
kein Messer oder andere scharfe Gegenstände. Prüfen Sie bitte unbedingt Funktion und Ober­fläche vor dem Einbau! Installieren Sie das Gerät nicht im Falle der etwaigen Beschädigung und
wenden Sie sich an NOVY.

• Heben Sie diese Anleitung sorgfältig auf und übergeben Sie sie der Person, die das Gerät even­tuell nach Ihnen verwendet.

• Entsorgung der Transportverpackung und der Altgerätes
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetz­ten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen
Sie die Verpackung umweltgerecht.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle
Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-Altgeräte gekennzeichnet. Über aktuelle Entsorgung­swege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

• Erstörung
Zögern Sie nicht, unseren Reparaturdienst zu kontaktieren:
Für Belgien: Tel.: [phone]
Für Frankreich: Tel.: [phone]
Für Deutschland: Tel.: [phone]
Für die andere länder: Ihren Hersteller oder Novy Belgien: +32 (0)56/36.51.02
Für eine flotte Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.
Diese Angabe finden Sie auf dem Typenschild hinten der Fettfilter und können Sie am besten
nachstehend notieren:
Typennummer:……………………….

• Für alle anderen Bemerkungen oder Fragen, auf die diese Gebrauchsanleitung keine Antwort
bietet, kontaktieren Sie unseren Customer Service:
Für Belgien: Tel.: [phone]
Für Frankreich: Tel.: [phone]
Für Deutschland: Tel.: [phone]
Für die andere länder: Ihren Hersteller oder Novy Belgien: +32 (0)56/36.51.02

Wirkung

Bedienung

HINWEIS: Diese Gebrauchsanleitung gilt für
mehrere Geräteausführungen. Es ist möglich,
dass einzelne Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.

Wie gross Ihre Küche oder offene Küche auch

ist, man kann nur die Menge Luft absaugen wie
herangeführt wird.
Beim Gebrauch der Dunstabzugshaube bitte
ein Fenster oder Innentür öffnen oder einen
Zufuhrrost anbringen. Eine zu kleine oder keine
Luftzufuhröffnung gibt eine wichtige Abnahme
der Absaugkapazität.

Wenn es zu wenig Luftzufuhr gibt dann kann
ein Luftzurückstau entstehen in anderen
Abluftkanalen, wie z.B. via den Luftabfluss des
offenen Kamins oder anderen Heizgeräten.
Beim gleichzeitigen Gebrauch der Haube mit
Geräte, welche nicht elektrisch arbeiten, darf der
Unterdruck im Zimmer nicht grösser sein als 4 Pa
(= 0,04 mBar).

Sicherheit

• Nicht flambieren unter der Absaugfläche.

• Fritieren nur unten Aufsicht.

• Bei Brand die Haube ausschalten.

• Feuer nicht mit Wasser löschen. Abdecken

mit ein Deckel, ein feuchten Tuch oder eine
Decke.

Tips

Der Dunst wird wirkungsvoll entfernt durch:

• Einschalten der Dunstabzugshaube am An­fang des Kochens.

• Ausschalten der Dunstabzugshaube einige
Minuten nach dem Ende des Kochens.

• Setzen Sie Kochtöpfe oder Bratpfannen mit
aufwallenden Dampfen so auf das Kochfeld,
daβ diese unter der Absaugfläche kommen.

• Vermeiden Sie Zug zwischen Kochfeld und
Absaugfläche.

An der Unterseite befindet sich ein rotierende
Schalter mit 8 Stellungen respektive :

0 : Dunstabzugshaube funktioniert nicht
: Beleuchtung
I, II, III : 3 Geschwindigkeiten ohne Beleuchtung
I, II, III + : 3 Geschwindigkeiten mit Beleuchtung

Reinigung

Je nach Benutzungsdauer, aber mindestens alle
3 Wochen, sollen die Fettfilter herausgenommen
und gereinigt werden.
Dazu den Beleuchtungskasten vorn
herunterklappen, dann das Fettfilter an dem dafür
vorgesehenen Griff herausziehen.

Der Filter wird in kochendem Wasser mit
fettlösenden Reinigungsmitteln gesäubert.
Nach der Reinigung das Filter abtropfen und
trocknen lassen.
Zur Reinigung keinen Stahlwollschwamm
verwenden.

WICHTIG ! Wenn Sie die Instruktionen nicht
beachten, so besteht die Möglichkeit auf
Feuergefahr durch die Verunreinigung des Filters.

9

Reinigung der Haube

Ersatz der Lampe

Falls die Lampe oder Starter defekt ist, können Sie
diese ersetzen wie folgt: Ziehn Sie die gläserne
Unterplatte aus.
Hierfür drehen Sie die Schrauben an der Vorseite
des Apparats los. Jetzt können Sie die gläsern
Unterplatte aus dem Kader schieben.

Die Lampen abkühlen lassen.
Um die Haube zu reinigen, verwenden Sie
einen feuchten Tuch und Reinigungsmittel. Zur
Reinigung keinen Stahlwollschwamm verwenden.
Nicht reinigen mit aggressiven und Chlorhaltende
Produkte. Bleichwasser ist auch sehr schädlich
für Edelstahl.
Edelstahlen flache pflegen mittels NOVY
Inoxcleaner (906060).

Montage der Haube

Wenn Sie die Verpackung von der
Dunstabzugshaube entfernen, achten Sie darauf,
daß das Montagematerial lose ist. Für die Montage
der Dunstabzugshaube D 814 soll ein Ausschnitt
von 525 x 275 mm vorgesehen werden.

Der Starter und Lampe sind 15 Watt

Elektrischer Anschluß

Für den elektrischen Anschluβ hat das Gerät einem
Schutzkontakt-Stekker. Bauseits muβ hierfür
eine vorschriftmäβig installierte Schutzkontakt­Steckdose für Wechselstrom vorhanden sein
(Siehe auch die Angaben auf dem Typenschild).
Die Steckdose muß gut erreichbar montiert sein.

10

GENERAL INFORMATION

• Please read these operating instructions carefully. They contain information about installation,
operation, safety and maintenance you need to be aware of.

• This hood is for domestic use only

• It is recommended to have the installation done by a qualified professional. Any damage due to

faulty or unprofessional installation relieves the manufacturer of any form of responsibility.

• Check the condition of the hood and the installation material before installing. Carefully remove
the hood out of the packaging. Be careful not to use sharp knives to open the box.

• Please keep these instructions to pass on to future users.

• Disposal of transport packaging and old appliance

Your new appliance was sent to you in protective packaging. All utilised materials are environ­mentally safe and recyclable. Please help us by disposing of the packaging in an environmen­tally friendly manner.

Old appliances are not worthless rubbish. Valuable raw materials can be reclaimed by recycling
old appliances. This appliance is identified according to the European Directive 2002/96/EC on
waste electrical and electronic equipment. Please ask your dealer or inquire at your local au­thority about current means of disposal.

• Technical problem
In case of technical problems please contact Novy Service Department:
For Belgium: Tel.: [phone]
For France: Tel.: [phone]
For Germany: Tel.: [phone]
For all other countries: your local installor or Novy Belgium: +32 (0)56/36.51.02
Please supply us with the model number of your hood. The model number can be found on the
engraved plaque behind the filter.
You can make a note of the number here: ……………………………

• For all remarks or questions to which this manual doesn’t answer please contact our Customer
Service:
For Belgium: Tel.: [phone]
For France: Tel.: [phone]
For Germany: Tel.: [phone]
For all other countrys: your local installor or Novy Belgium: +32 (0)56/36.51.02

Use

Operation

NOTE: These operating instructions apply to
several appliance models It is possible that
individual features are described which do not
apply to your appliance.

When using a hood sufficient air flow is necessary.
However large your kitchen may be, there is only

so much air available in that space. Opening a
door or window or the installation of a ventilation
grid close to the hood insures a good quality of
air flow.
Insufficient air flow will impair the extraction
efficiency of your hood immensely.

Insufficient air flow can cause reflux from other
air ducts such as chimneys or combustion
appliances. When using a cooker hood and
appliances using energy other than electrical in
the same space, the pressure in the room may not
surpass 4 Pa (= 0.04mBar).

Safety

• Deep frying under the hood is only allowed
under constant supervision.

• Under no circumstances is it allowed to
flambé under the hood.

• In case of fire always switch off the hood.

• Never extinguish burning fat or oil with water.

Cover the pot with a well fitting lid or a burn­blanket.

0 : the hood is switched off
: light
I, II, III : 3 speed levels without light
I, II, III + : 3 speed levels with light

Maintenance

Maintenance of the grease filter

The hood contains one metal filter which should
be cleaned twice a month.

Access to the filter

Remove the grease filters by pulling down the two
stainless steel hinged lower cover plates at the
front side, which cover the grease filters. Pull the
two metal grease filters out by the little hook.

Advice

For maximum efficiency please follow this advice:

• When cooking make sure pots are positioned
properly under the hood surface.

• Activate the hood a few minutes prior to cook­ing.

• Switch the hood off 10 minutes after cooking
is finished (switch off with 10 minute delay).

• Avoid drafts under the hood surface.

• When using induction: adapt the intensity of

both hob and hood to the lowest possible
level in order to avoid excessive creation of
damp fumes.

Cleaning the filter:

• in the dishwasher

• manually: in a hot solution of water and a

liquid detergent. Rince and allow to dry com­pletely

Important! The previous instructions need to
be followed. If not an increased fire hazard may
occur.

12

Maintenance of the hood

Please allow the lights to cool down sufficiently
before cleaning the hood.
Use a soft, wet cloth and a mild detergent to clean
the hood.
Never use aggressive, abrasive detergents or
sponges. Bleach will damage stainless steel.

The stainless steel surfaces can be treated with

Novy Inoxcleaner (906.060) after cleaning.

Installation of the hood

Replacing the lamps

Please allow the lights to cool down sufficiently
before touching them. Cover and protect delicate
surfaces underneath the hood when changing
lamps.

Pull the stainless steel hinged cover plates down,
then remove the control button. Then, remove the
lamp cover by pulling down from the side where
the button is placed.
The lamp can be removed by pulling towards you.

Take care of the installation material that is
included in the packaging of the hood.

For the installation you need an opening of 525 x
275 mm.

To put the lamp cover back in place, after replacing
the lamp, slide it back in the hooks and click the
lamp cover and then the button back in place.
These hoods have 1 economical lamp of 11 Watt
and their Total consumption with light is 105 Watt.

Electrical connection

Electrical output: electrical cord + plug with
ground. To be plugged into socket with ground.
Check for compatibility with information on type
plate (behind filter).
Socket must be within reach.
Changes or replacement of the electrical cord
should be performed by a professional only.

13

Afmetingen - Dimensions - Abmessungen - Dimensions

814

14

Elektrisch schema - Schéma électrique - Elektrischer Schaltplan - Electrical scheme

814

15

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.

NOVY SA se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

Die AG NOVY behalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt, die Konstruktion und die Preise ihrer Produkte zu ändern.

NOVY nv
Noordlaan 6
B - 8520 KUURNE
Tel. [phone] - Fax [phone]
E-mail: [email protected]
http://www.novy.be

France Tél: [phone]
Deutschland - Kruse Design Tel: [phone] ref G814A

GARANTIEVOORWOORDEN - LES CONDITIONS DE GARANTIE - DIE GARANTIEBEDINGUNGEN – WARRENTY CONDITIONS

BELGIË

Novy damkappen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desalniettemin
kan er een defect optreden. Zowel binnen als buiten de waarborgperiode, kan de Novy technische
dienst op een snelle en deskundige manier een herstelling van het toestel uitvoeren, zonder dat
dit afbreuk doet aan de levensduur ervan.

Aanvang en duur van de waarborgperiode

De waarborgperiode vangt aan op de datum van aflevering door de verkoper (factuurdatum als
bewijs) van het toestel bij de consument. De duur ervan bedraagt 60 maanden, maar wordt
beperkt tot 12 maanden ingeval van industrieel of hiermee gelijkgesteld gebruik, bv. in hotels,
pensions, ...

Beperkingen

Deze waarborg is niet geldig wanneer het gaat om fouten, veroorzaakt door normale sleet,
misbruik of verwaarlozing, of door ondeskundige plaatsing. Anderzijds vervalt de waarborg
wanneer het apparaat zou hersteld of omgebouwd zijn met onderdelen die niet van ons fabrikaat
zijn of wanneer de identificatienummers zouden zijn verwijderd of veranderd.
Er is evenmin sprake van waarborg wanneer het apparaat zou hersteld of veranderd zijn door
personen die niet door onze firma daartoe gemachtigd zijn
De volledige lijst met beperkingen is beschikbaar op aanvraag.
De waarborgvoorwaarden gelden voor in België op de markt gebrachte en in gebruik zijnde
toestellen. Bij ingebruikname in het buitenland van een in België gekocht toestel, of in België van
een in het buitenland gekocht toestel moet de consument er zich van vergewissen of het toestel
voldoet aan de locale technische vereisten (gassoort, spanning, frequentie, installatievoorschriften,
klimaatomstandigheden). Schade veroorzaakt door het niet geschikt zijn van het toestel en de
noodzakelijke of gewenste aanpassingen vallen niet onder de waarborgvoorwaarden.

Aanvraag tot herstelling

Wanneer een onderdeel defect bevonden wordt, dient het via de vakhandelaar of
keukeninstallateur te worden teruggestuurd aan ons adres, ontdaan van alle andere onderdelen
en vergezeld van een aanvraag tot vervanging onder waarborg door afzender alsmede van dit
certificaat en factuur.
Tel. nr Technische Dienst NOVY (te contacteren bij defect): 056-36 51 02
Hou dit document steeds bij de hand

BELGIQUE

Les hottes Novy sont toujours fabriquées avec le plus grand soin possible. Cela n’exclut pas
l’éventualité d’un défaut. Le service technique de Novy peut réparer votre appareil rapidement
et correctement, aussi bien durant la période de garantie, qu’après, sans porter préjudice à sa
durée de vie.

Début et durée de la période de garantie

La période de garantie débute à la date de livraison par le vendeur au domicile du client (la date
de la facture fait foi). La durée est 60 mois, limitée à 12 mois pour une utilisation industrielle ou
comparable, dans les hôtels, pensions, ...

Limitations

Cette garantie n’est pas valide quand il s’agit de défauts suite à l’usure normale, une utilisation
non conforme ou négligence ou à une installation non conforme. D’autre part, la garantie est
annulée si l’appareil a été réparé ou modifié avec des pièces qui ne sont pas d’origine, ou
lorsque les numéros d’identification ont été démontés ou modifiés.
La garantie ne sera pas non plus applicable quand l’appareil a été réparé ou modifié par une
personne non autorisée par notre entreprise.
La liste complète des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les appareils commercialisés et utilisés en Belgique.
Lorsque l’appareil acheté en Belgique est utilisé à l’étranger ou un appareil acheté à l’étranger
est utilisé en Belgique, il incombe au consommateur de vérifier si l’appareil correspond aux
exigences techniques locales (type de gaz, tension, fréquence, conditions d’installation,
conditions climatiques). Les dégâts occasionnés par une utilisation non conforme ou adéquate
et les adaptations nécessaires ou souhaités ne sont pas concernés par les conditions de la
garantie.

Demande de réparation

En cas de pièce défectueuse, il convient de vous adresser au commerçant spécialisé ou
installateur de cuisine qui la renverra à l’usine, accompagné de votre demande de remplacement
sous garantie, du certificat de garantie et de votre facture.
Tél. No du service technique de NOVY (à contacter en cas d’un défaut): 056-36 51 02
Gardez ce document toujours à portée de main.

BELGIEN

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es
zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der
technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die
Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg)
das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt 60 Monate, wird jedoch bei
industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen, ... auf 12 Monate verkürzt.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß,
Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind.
Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut
wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern entfernt
oder verändert werden.

Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder
verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.
Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.
Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte.
Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland
erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den
lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften,
Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das
Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder
gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den
Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und
versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs
sowie dieses Zertifikats und der Rechnung.
Telefonnummer Technischer Dienst NOVY (bei einem Defekt): [phone].
Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

Les hottes Novy sont toujours fabriquées avec le plus grand soin possible. Cela n’exclut pas
l’éventualité d’un défaut. Le service technique de Novy peut réparer votre appareil rapidement
et correctement, aussi bien durant la période de garantie, qu’après, sans porter préjudice à sa
durée de vie.
Début et durée de la période de garantie
La période de garantie débute à la date de livraison par le vendeur au domicile du client (la date
de la facture fait foi). La durée est 60 mois, limitée à 12 mois pour une utilisation industrielle ou
comparable, dans les hôtels, pensions, ...

Limitations

Cette garantie n’est pas valide quand il s’agit de défauts suite à l’usure normale, une utilisation
non conforme ou négligence ou à une installation non conforme. D’autre part, la garantie est
annulée si l’appareil a été réparé ou modifié avec des pièces qui ne sont pas d’origine, ou
lorsque les numéros d’identification ont été démontés ou modifiés. La garantie ne sera pas non
plus applicable quand l’appareil a été réparé ou modifié par une personne non autorisée par
notre entreprise.
La liste complète des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les appareils commercialisés et utilisés en Belgique.
Lorsque l’appareil acheté en Belgique est utilisé à l’étranger ou un appareil acheté à l’étranger
est utilisé en Belgique, il incombe au consommateur de vérifier si l’appareil correspond aux
exigences techniques locales (type de gaz, tension, fréquence, conditions d’installation,
conditions climatiques). Les dégâts occasionnés par une utilisation non conforme ou adéquate
et les adaptations nécessaires ou souhaités ne sont pas concernés par les conditions de la
garantie.

Demande de réparation

En cas de pièce défectueuse, il convient de vous adresser à votre revendeur ou installateur
de cuisine qui la renverra à l’usine, accompagné de votre demande de remplacement sous
garantie, du certificat de garantie et de votre facture.

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es
zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der
technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die
Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg) das
Gerät an den Verbraucher liefert. Die Garantiefrist beträgt vierundzwanzig Monate.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß,
Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind.
Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut
wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern entfernt
oder verändert werden.
Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder
verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.
Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.
Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte.
Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland
erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den
lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften,
Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das
Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder
gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den
Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und
versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs
sowie dieses Zertifikats und der Rechnung. Bewahren Sie dieses Dokument immer griffbereit
auf.

Waarborgcertificaat NOVY dampkappen

Certificat de garantie hottes NOVY

Garantie Zertifikat NOVY dunsthauben

Warrenty certificate NOVY hoods

Naam/Nom/Name/Name:
Adres/Adresse/Adresse/Adress:

Faktuurdatum/Date de facturation
Datum der Rechnung/Invoice Date

Zie achterkant

Voir au dos

Sehen Sie die RuckSeite

See back
