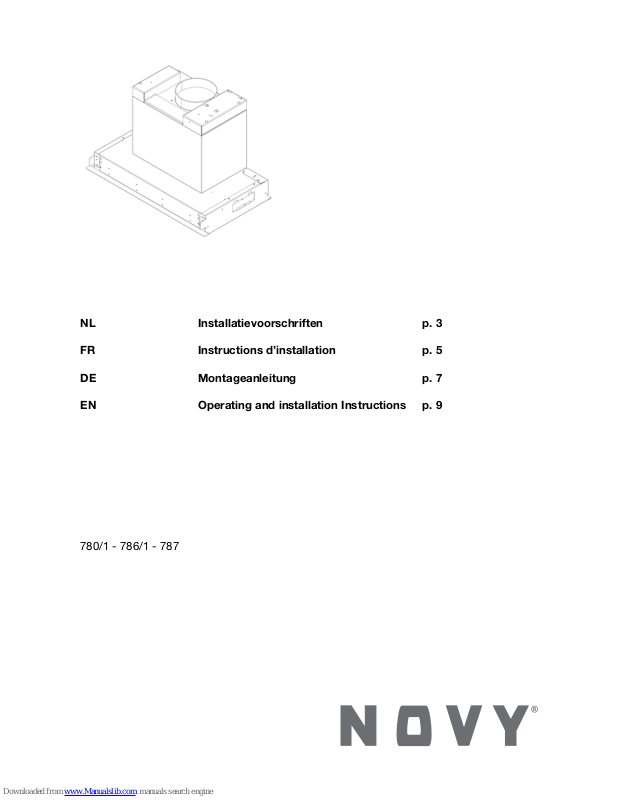

Novy 780 Fusion+, 786 Fusion+, 787 Fusion+ Operating And Installation Instructions

NL Installatievoorschriften p. 3

FR Instructions d’installation p. 5

DE Montageanleitung p. 7

EN Operating and installation Instructions p. 9

780/1 - 786/1 - 787

1

3

5

4

2

2

NL 3

ALGEMENE INFORMATIE

Algemeen

Dit is de montage-instructie voor de op de voorzijde aangegeven Novy-afzuigkap. De gebruiksaanwijzing is een apart
boekje dat ook bij deze afzuigkap is meegeleverd. Lees deze instructies goed door voor de installatie en ingebruikname
van de afzuigkap. Het is aan te bevelen om de installatie uitsluitend te laten uitvoeren door één of meerdere bevoegde
personen.

Neem de afzuigkap zorgvuldig uit de verpakking.

De afzuigkap dient toegepast te worden boven een kookplaat en/of domino’s en is uitsluitend bedoeld voor huishoudelijk
gebruik.

Belangrijk voordat u gaat monteren

Op pagina 2 van deze montage-instructie vindt u de montagetekeningen. Voordat u gaat monteren, neem de volgende
montagetips in acht:

• Voor het eenvoudiger monteren van de afzuigkap wordt aangeraden dit met minimaal 2 personen uit te voeren.

• Controleer aan de hand van de tekening op pagina 2 of alle montagematerialen meegeleverd zijn.

• Positioneer het stopcontact zodanig dat deze zich in de buurt van de afzuigkap bevind.

Afvoer of recirculatie

Voordat u gaat monteren dient u de keuze te hebben gemaakt of u een afvoerkanaal naar buiten maakt of dat u de af­zuigkap als recirculatie afzuigkap gaat toepassen. Bij een afvoerkanaal naar buiten lees dan goed de paragraaf door in
deze montage instructie voor de installatie van het afvoerkanaal. Voor recirculatie dient u separaat de recirculatiekit te
bestellen.

INSTALLATIE

Volg de montage tekeningen op pagina 2

LET OP DE VOORZIJDE EN ACHTERZIJDE VAN DE AFZUIGKAP.
De glazen kantelbare klep opent naar de voorzijde. De verlichting bevindt zich aan de achterzijde. Let hierbij goed op de
montage tekeningen!

1

Voorbereiding montage:

Het model 780 is bestemd voor inbouw in een keukenkast van 60 cm breed, het model 786 is bestemd voor inbouw

in een keukenkast van 90 cm breed en het model 787 is bestemd voor inbouw in een keukenkast van 120 cm breed.

De advies montage hoogte met een elektrische of keramische kookplaat is minimaal 600 mm en maximaal 750 mm.

De montage hoogte met een gas of inductie kookplaat is minimaal 650 mm en maximaal 750 mm.

Montage van de beugels:

- Zorg voor een keukenkast zonder bodem.

- Monteer de 2 meegeleverde montagebeugels tegen de zijkanten van de binnenzijde van de kastwand met de 8
meegeleverde schroeven. Let op dat de juiste beugel links en de juiste beugel rechts wordt gemonteerd.

- De onderzijde van de beugel dient op gelijke hoogte te zijn als de onderzijde van de kastwand. Het lipje (x) op de
beugel dient gelijk te zijn met de voorzijde van de kastwand.

- Indien er een verstevigingslat in de kast is aangebracht dient de afstand 23mm te zijn, gemeten van de voorzijde
van de kast tot aan de beugel. Let op, breek wel eerst het lipje (x) af van de montagebeugel.

2

Montage van de afzuigkap:

Bij voorkeur dient de afzuigkap met 2 personen geplaatst te worden.

- Druk de afzuigkap vanaf de onderzijde recht omhoog in het keukenkast. Let goed op de voor- en achterzijde van
de afzuigkap.

- Druk de kap geheel in de kast, zodat de zijkanten van de afzuigkap blijven rusten op de montagebeugel. Blijf de
afzuigkap ondersteunen.

3

- Neem de vetfilters uit de afzuigkap

- Aan de linker en de rechterzijde ziet u totaal 4 openingen om de schroeven in de montagebeugel te monteren.
Bevestig de 4 schroeven zodat de afzuigkap aan de montagebeugels vast zit.

4

Om de achterzijde van de kast af te dichten kan de backspacer naar achteren geschoven worden. Aan de bovenkant

van de afzuigkap ziet u de schroeven om de backspacer te verschuiven. Draai deze schroeven iets los.

5

- Schuif de backspacer naar de muur zodat de onderzijde geheel afgesloten is. Draai de schroeven weer vast van
de backspacer.

- Verbind het afvoerkanaal met een slangklem of aluminium tape aan de uitlaat van de motor. Volg de instructies
voor de juiste installatie van het afvoerkanaal in de volgende alinea.

- Plaats de stekker in het stopcontact.

Installatie van het afvoerkanaal

De uitlaat van de motor heeft een diameter van 150mm. Het advies is om hier een afvoerkanaal op aan te sluiten met een
diameter van 150mm.

Voor een optimale werking van de afzuigkap is het van belang om bij de installatie op de volgende punten te letten.

Bij gebruik van een rond afvoerkanaal:

• Gebruik gladde, onbrandbare buizen met een inwendige diameter die gelijk is aan de uitwendige diameter van de
aansluittuit van de afzuigkap. Trek flexibele kanalen maximaal uit en snij deze op maat af.

• Verminder de afvoerdiameter niet. Dit zal de capaciteit doen verminderen en het geluidsniveau doen toenemen.

• Bij aansluiting op een kort afvoerkanaal kan het gewenst zijn in het kanaal een terugslagklep te monteren om windin­val te voorkomen.

• Gebruik een slangklem of aluminiumtape voor luchtdichte verbindingen.

• Maak bij een afvoer door de buitengevel gebruik van het buitenmuurrooster.

Bij gebruik van een plat afvoerkanaal:

• Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij
Novy.

Algemeen:

• Maak het kanaal zo kort mogelijk en met zo min mogelijk bochten naar buiten.

• Vermijd haakse bochten. Maak gebruik van afgeronde bochten voor een goede luchtgeleiding.

• Bij een afvoer door de buitengevel, via een spouwmuur, dient er op gelet te worden dat het afvoerkanaal de spouw
volledig overbrugt en iets afloopt naar de buitenzijde.

• Maak bij een afvoer via het dak gebruik van een dubbelwandige dakdoorvoer met voldoende doorlaat.

• Nooit aansluiten op een rookgasafvoerkanaal.

• Zorg voor voldoende luchttoevoer. Het aanvoeren van verse lucht kan geschieden door een raam of een buitendeur
enigszins te openen of door een toevoerrooster aan te brengen.

ACCESSOIRES

Recirculatie

Indien u kiest voor recirculatie dan biedt Novy een Monoblock recirculatiefilter aan welke in de afzuigkap geplaatst wordt.

In de handleiding welke wordt meegeleverd met de recirculatiekit vind u de montage en gebruikersinstructies.

Overige accessoires

Artikel nummers van diverse accessoires:

- Slangklem instelbereik Ø60-215 mm

- Aluminium tape rol à 50 m

- Aluminium jaloezie buitenmuur-rooster

- Terugslagklep TSKE150 Ø150 mm

- RVS cleaner: onderhoudsmiddel voor het reinigen van het RVS

Wijzigingen en zet- of drukfouten voorbehouden, november 2015

NL 4

906291
906292
906178
906432
906060
