1. ALGEMEEN

Dit is een dampkap om te monteren boven een kookveld. Door het
aanzienlijk eigen gewicht van het apparaat is het aanbevolen om de
installatie te laten doen door een bevoegd persoon.
Voor schade die door niet voorschriftmatige of door verkeerde installatie
veroorzaakt wordt, wijst de producent, fabrikant elke vorm van
aansprakelijkheid af. Indien de NOVY dampkap zonder NOVY motor

wordt geïnstalleerd (of de motor zonder NOVY kap), vervalt elke
garantie

2. ELEKTRONISCHE BEDIENING

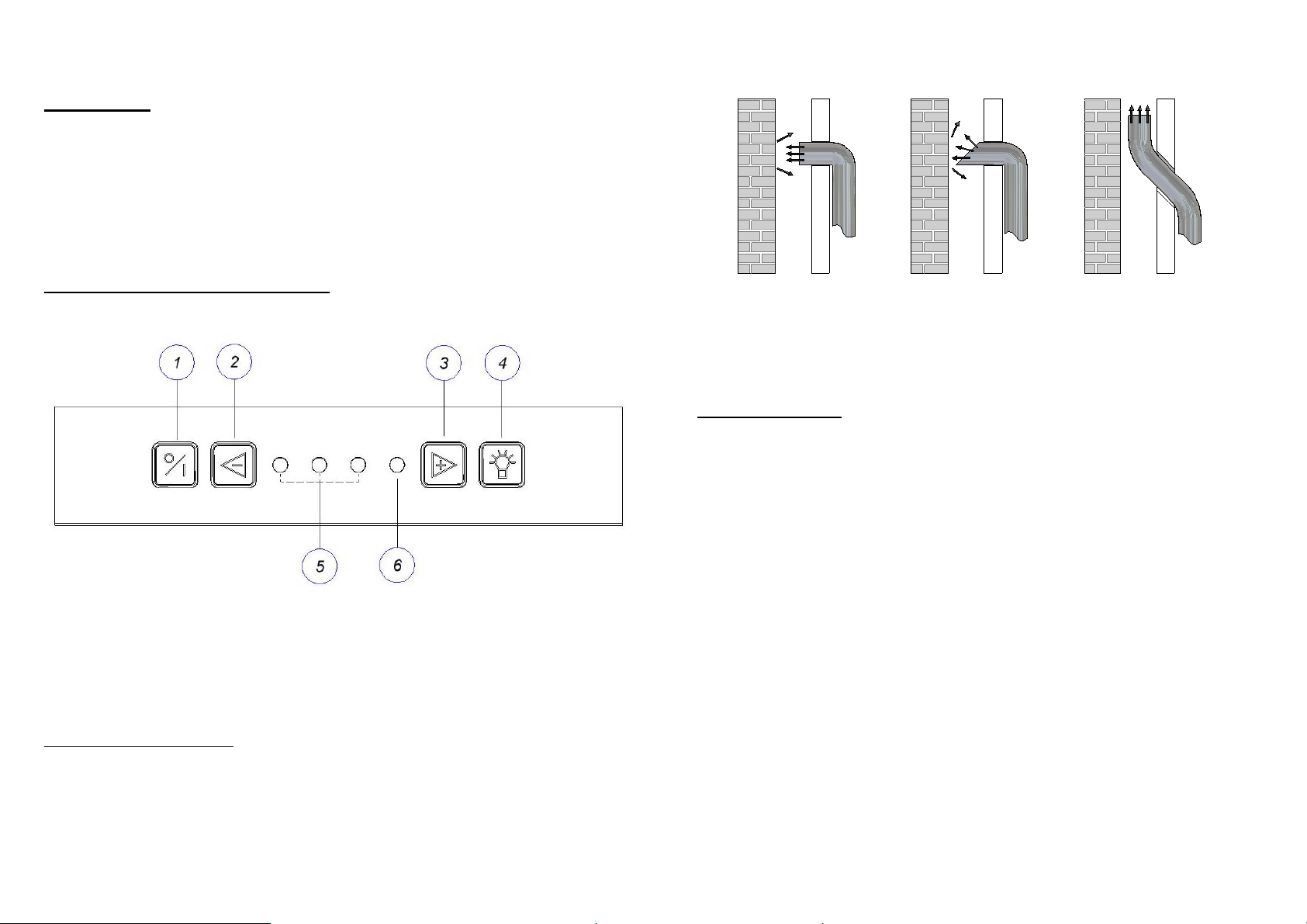

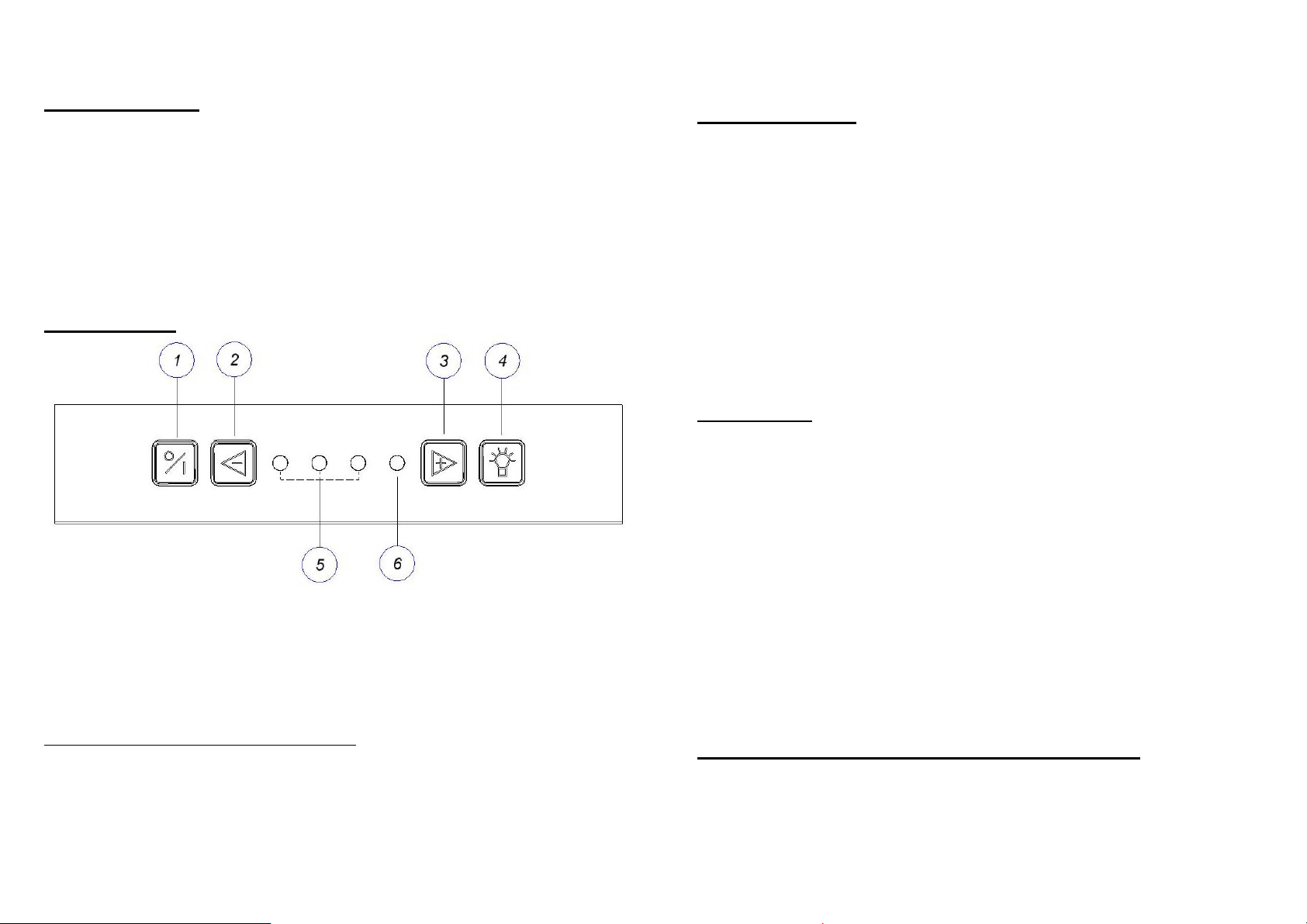

fig. 1

GEBRUIKSAANWIJZING

26

1. Ventilator aan- en afleggen

2. Ventilatorsnelheid verlagen

3. Ventilatorsnelheid verhogen

4. Verlichting
5 en 6 : LED ventilatorstand

3

Toets “1”: In- en uitschakelen

- met een druk op toets 1 schakelt u de motor in of uit

- na het uitschakelen van het toestel, staat toets 1 toe om de volgende
keer de dampkap in te schakelen op de laatst gebruikte functie (verlichting
en/of motor)

Nalooptijd

- de dampkap is zo geprogrammeerd dat ze uitschakelt 10 minuten na één
druk op toets 1 (het eerste LED knippert en de rest van de LED’s branden
naargelang de stand van de motor).

- bij tweemaal drukken op toets 1 worden motor en licht onmiddellijk
uitgeschakeld.

Toets 2 en 3
Deze dampkap is voorzien van drie snelheden en een intensieve
‘POWER’ stand. Om de snelheid te verhogen drukt u op toets 3. Om de
snelheid te verlagen drukt u op toets 2.
Om de ‘POWER’ stand te bereiken drukt u op toets 3 tot het rode LED
gaat branden. Deze ‘POWER’ stand werkt gedurende 20 minuten, wat
voldoende is. Na 20 minuten keert de dampkap automatisch terug naar
snelheid 3.
Deze functie wordt enkel gebruikt bij een sterke ontwikkeling van geur,
rook en damp. Rekening houdend met de grote afvoer van lucht bij deze
stand, moet het gebruik tot een minimum herleid worden.

Toets 4: Verlichting
Met deze toets kunt u de verlichting aan- en uitschakelen. De verlichting
kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
Indien de verlichting brandt, kunt u door deze toets ingedrukt te houden de
lichtintensiteit regelen.

Weergave van de snelheden
Led 5 en 6 geven de snelheid weer die op dat moment in werking is.

Een zelfherstellend thermocontact zorgt ervoor dat de motor bij
oververhitting wordt uitgeschakeld. Na afkoeling zal de motor weer
inschakelen.

7401 - 7404

7470

7221

7411 - 7414

7211

(a) met supplementair verlengstuk
(a) avec rallonge supplémentaire
(a) Mit verlängerung (zusatz)

4

25

7411 – 7414 – 7221

24

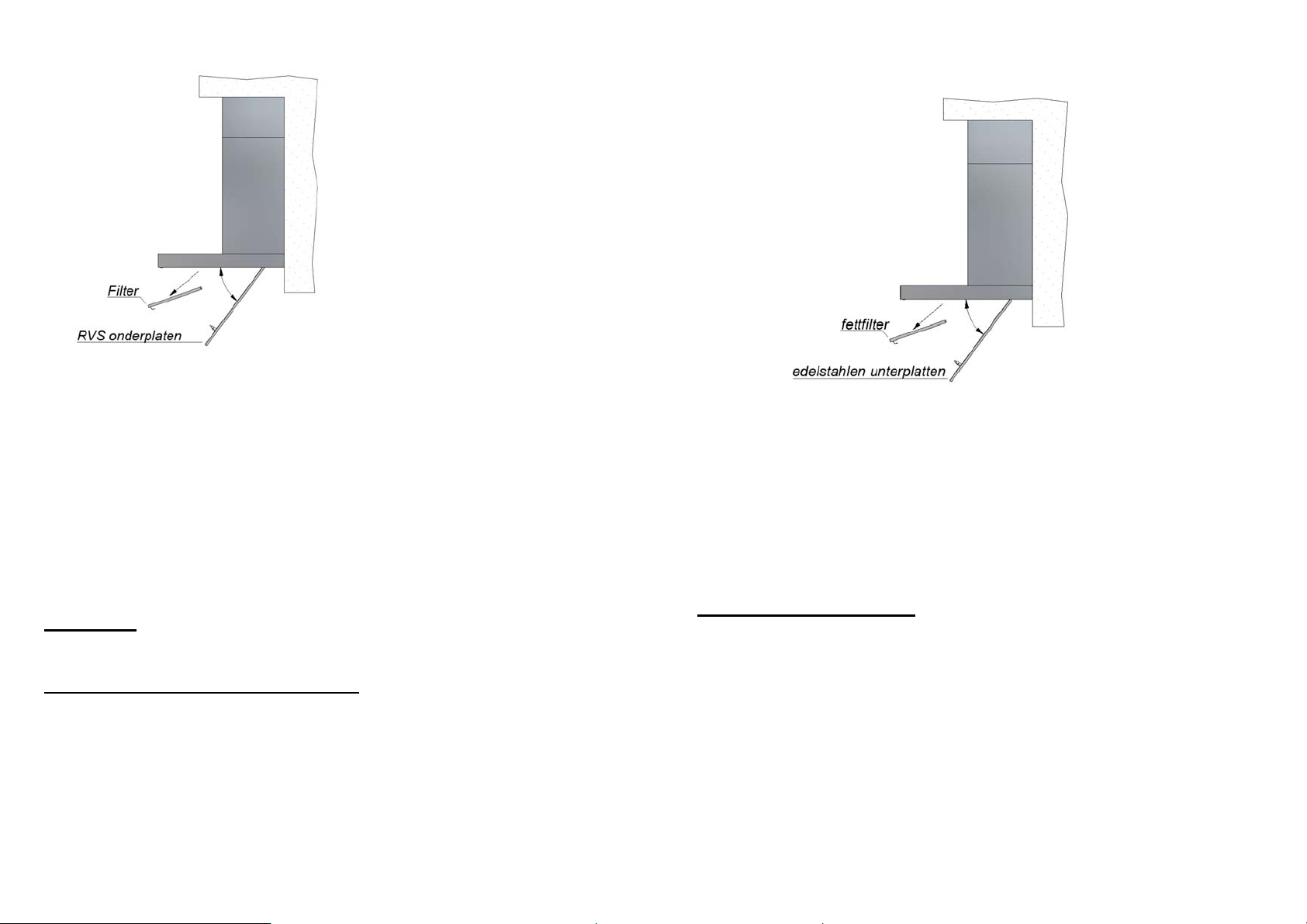

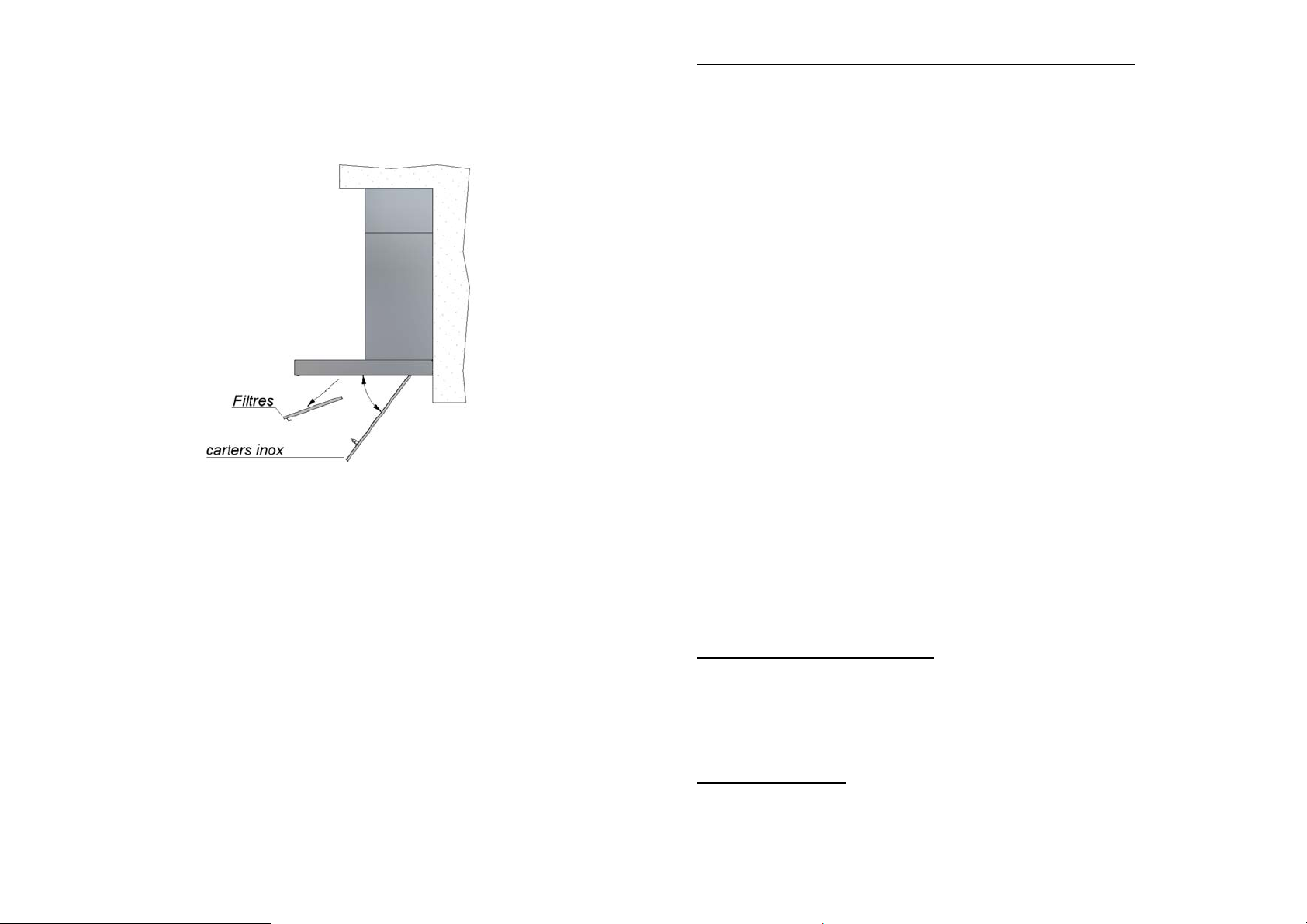

3. MONTAGE VAN DE DAMPKAP

(zie bijgevoegd schetsenblad)

Opgelet!

- Bij gebruik van een achterwand (graniet,…) dient men rekening te
houden dat deze maximum 16 mm dik mag zijn

- De schouwen moeten ten alle tijde verwijderbaar zijn

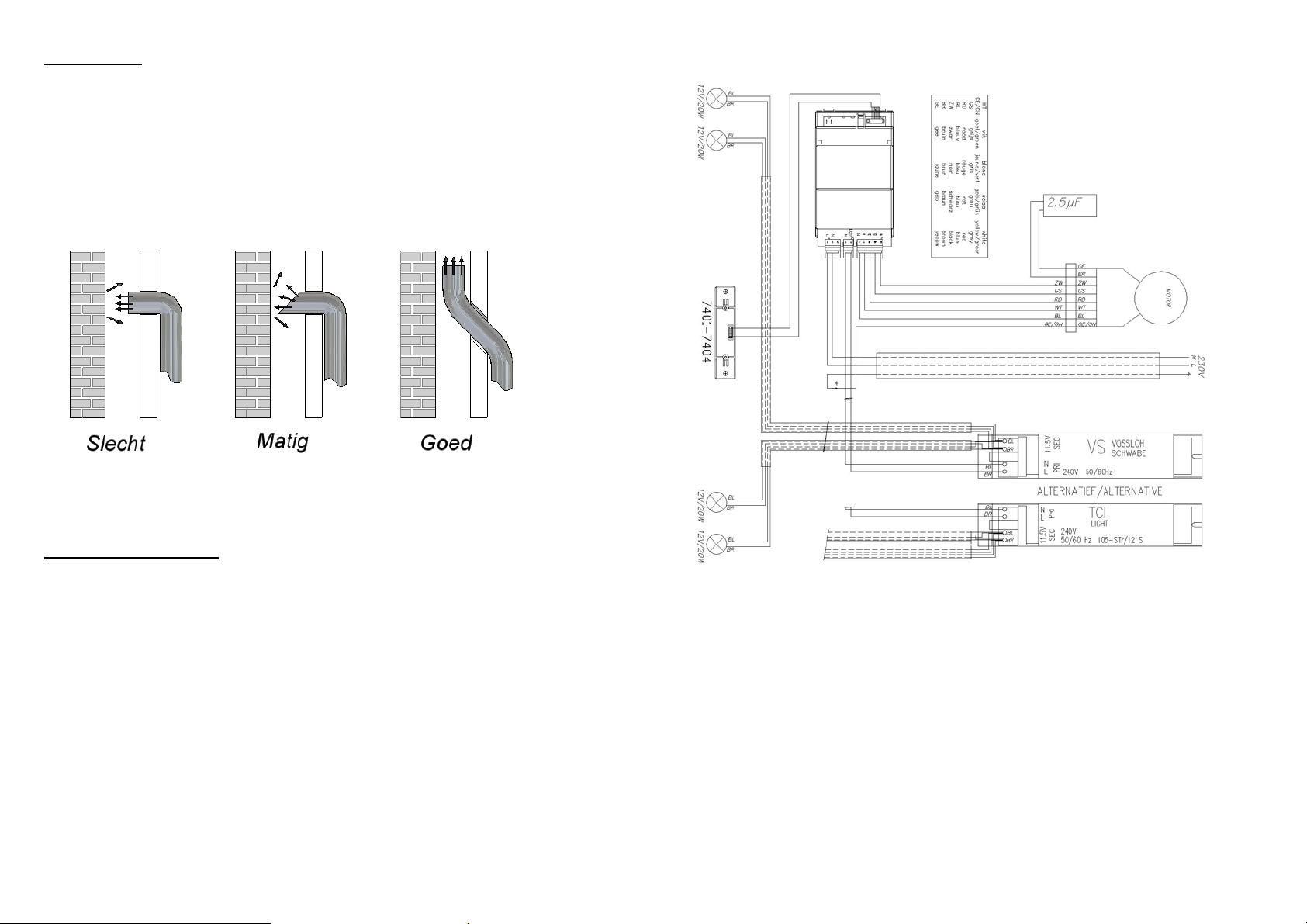

4. ELEKTRISCHE AANSLUITING

Voor de aansluiting van de elektrische stroom is een snoer met stekker,
voorzien van een aarding, gemonteerd. Stroomsterkte en verbruik zijn
aangegeven op het specificatieplaatje. Zorg ervoor dat de stekker op een
contactdoos wordt aangesloten .
De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn.
Het aansluitsnoer dient bij vervanging te gebeuren door een bekwame
vakman.

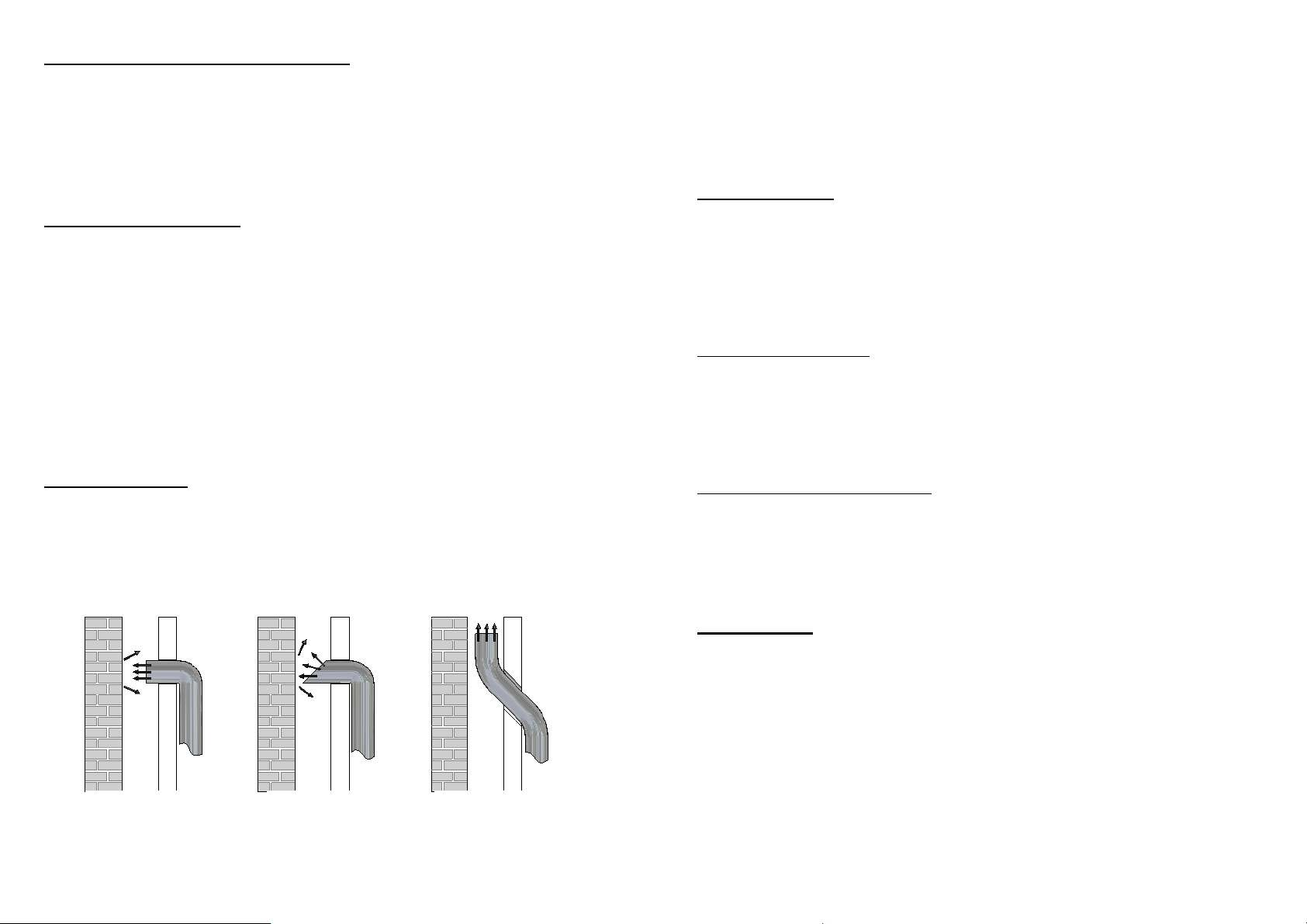

5. WERKING

De dampkap is uitgerust met een krachtige turbine van het type
600 m³/u (7401- 7404 – 7470 - 7211) of 1080 m
en de bekende NOVY geluiddemper. De dampkap heeft 1 uitlaat naar
boven van Ø 150 mm. De dampen worden opgezogen doorheen het filter
via randafzuiging, dit betekent dat het ganse oppervlak nuttig wordt
gebruikt, terwijl een maximum afzuiging ontstaat aan de randen, een
waarborg voor een degelijke afvoer.

De keukenwasem wordt op de doeltreffendste manier verwijderd door:
¾ Inschakelen van de dampkap
bij het begin van het koken
¾ Uitschakelen van de dampkap
pas enkele minuten na het beëindigen van het koken

3

/u (7411 – 7414 - 7221)
