1. INSTALLATIE
Het is uitermate belangrijk dat uw nieuwe dampkap zodanig geïnstalleerd
wordt dat deze haar maximum vermogen kan ontwikkelen wat luchtdebiet
betreft. In principe dient de uitlaat zo kort mogelijk en zo groot mogelijk
van sectie gehouden te worden. Sluit daarom een buis aan die een
diameter heeft van 125 mm. Verminder de uitlaatsectie niet door een te
kleine of te weinig doorlatende muurrooster of iets dergelijks. Hoe minder
de afvoer geremd wordt, hoe groter het debiet en aldus het nuttige effect
van uw dampkap.
2. MONTAGE
Wanneer u de verpakking van de inbouwdampkap verwijdert, dient u erop
te letten dat de montagematerialen los bij verpakt zijn. De inbouwdampkap
661 is bestemd voor inbouw onder een keukenkast van 60 cm breed en
inbouwdampkap 691 is bestemd voor inbouw onder een keukenkast van
90 cm breed en beantwoordt volledig aan de standaardmaten. Zorg ervoor
dat er tussen de onderkant van de dampkap en het kookvlak minimaal 60
cm voor elektrisch, 65 cm voor gastoestellen en 75 cm voor
inductiekookplaat vrij is. De dampkap neemt de achterste helft in van de
kast en de vrije ruimte vooraan kan u gebruiken als bergplaats.
3. INBOUW IN WANDKAST
De inbouwdampkap moet zo worden geplaatst dat de voorkant van het
front zich in gesloten toestand in hetzelfde vlak bevindt van de kastdeur.

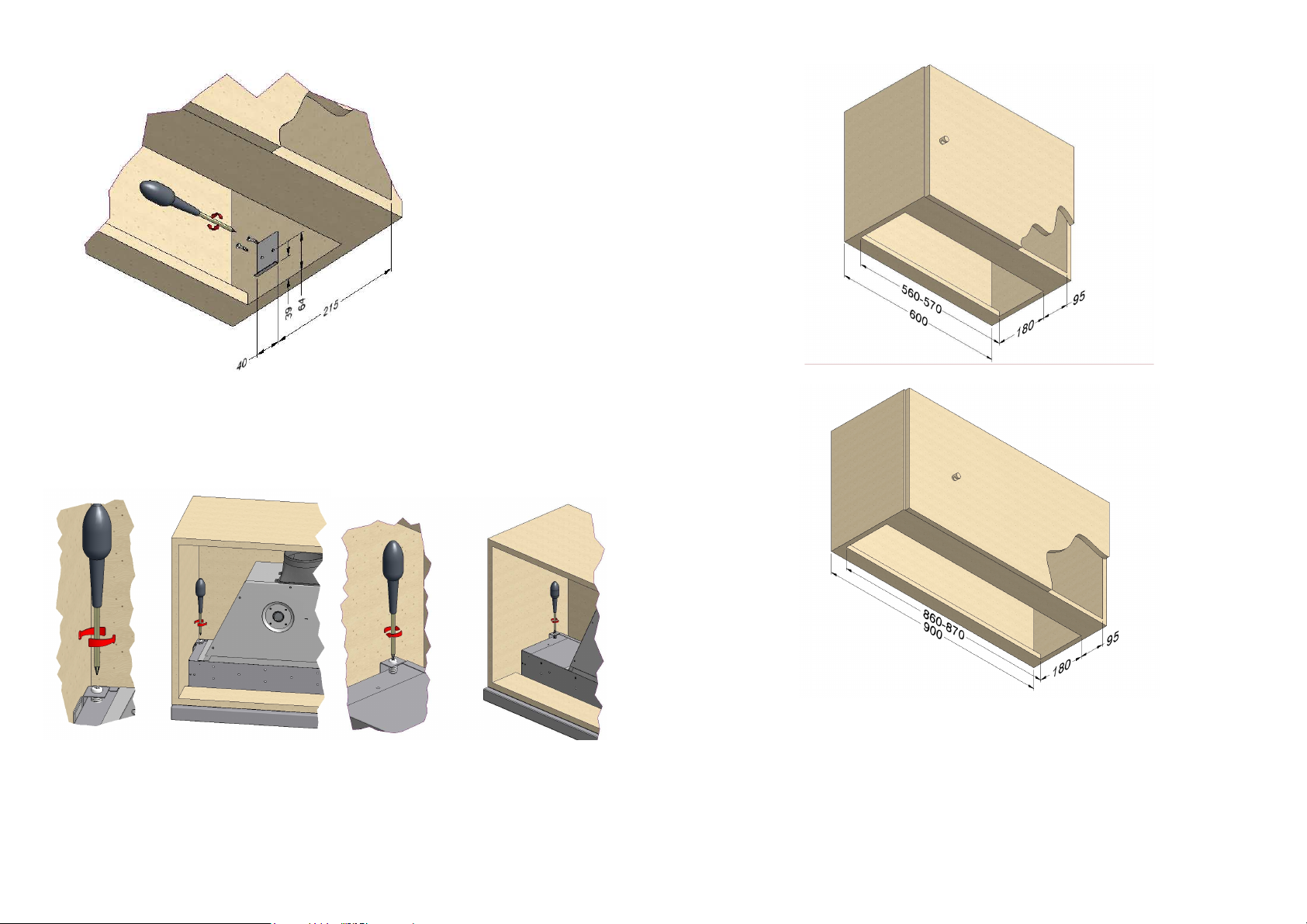

Daarvoor voorziet u een uitsparing van 560-570 x 180 mm (Fig. 1) in de
bodem van de wandkast voor model 661 en een uitsparing van 860-870 x
180 mm voor model 691 (Fig. 2)
GEBRUIKSAANWIJZING
34
3
Page 4
Fig. 1
Fig. 2
De 2 bijgeleverde ophangbeugels worden in de zijwand van de
keukenkast geschroefd door middel van 2 x 2 bolkopschroeven van 4,2 x
13 mm (Fig. 3).
4
33
Page 5
691
Fig. 3
Men kan de inbouwdampkap nu voorzichtig in de uitsparing van de
kastbodem plaatsen.
De ophangbeugels beletten dat de inbouwdampkap terug naar beneden
komt en worden aangespannen om de dampkap stevig te bevestigen (Fig.
4 661, Fig. 5 691).
Fig. 4 Fig. 5
32

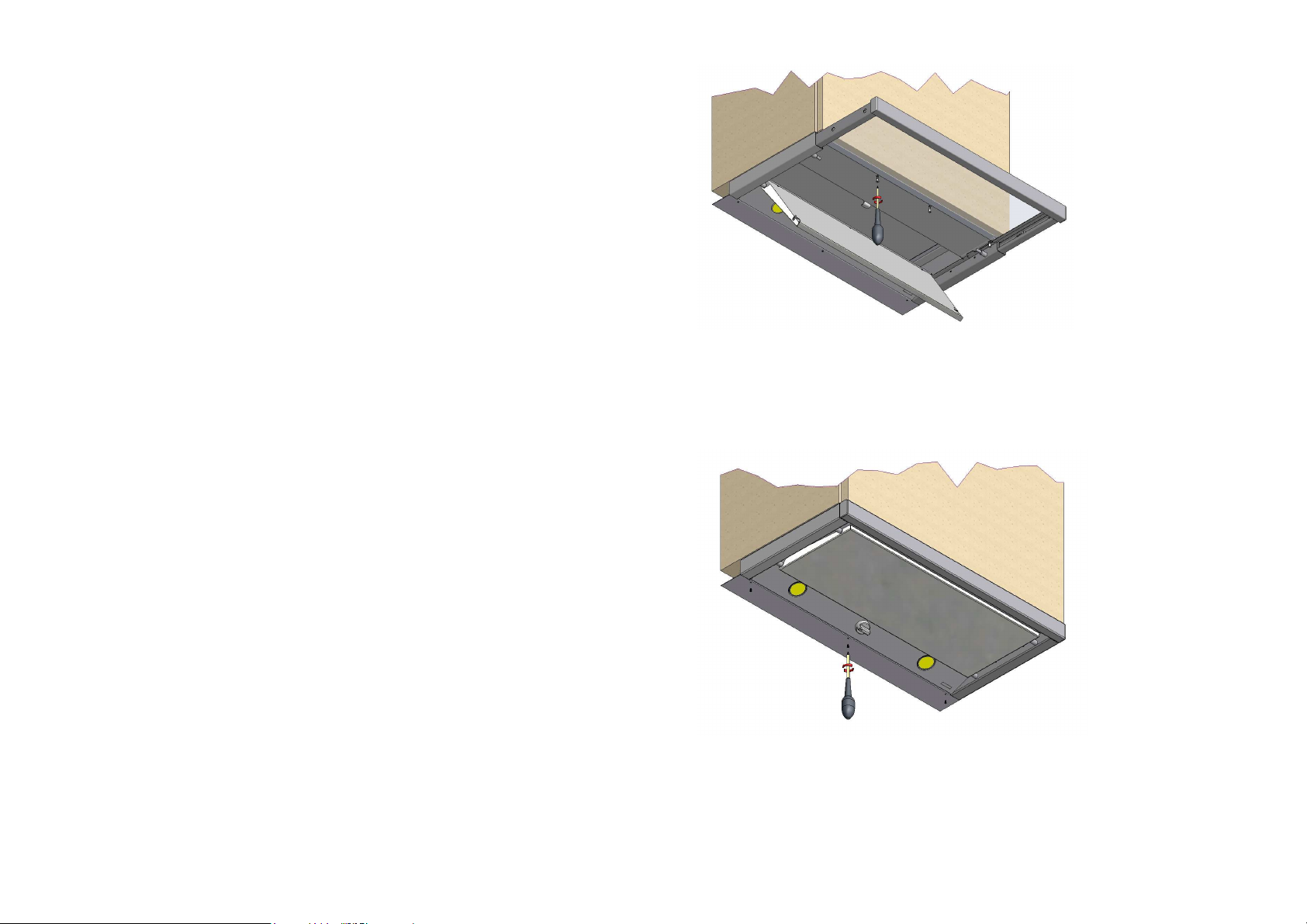

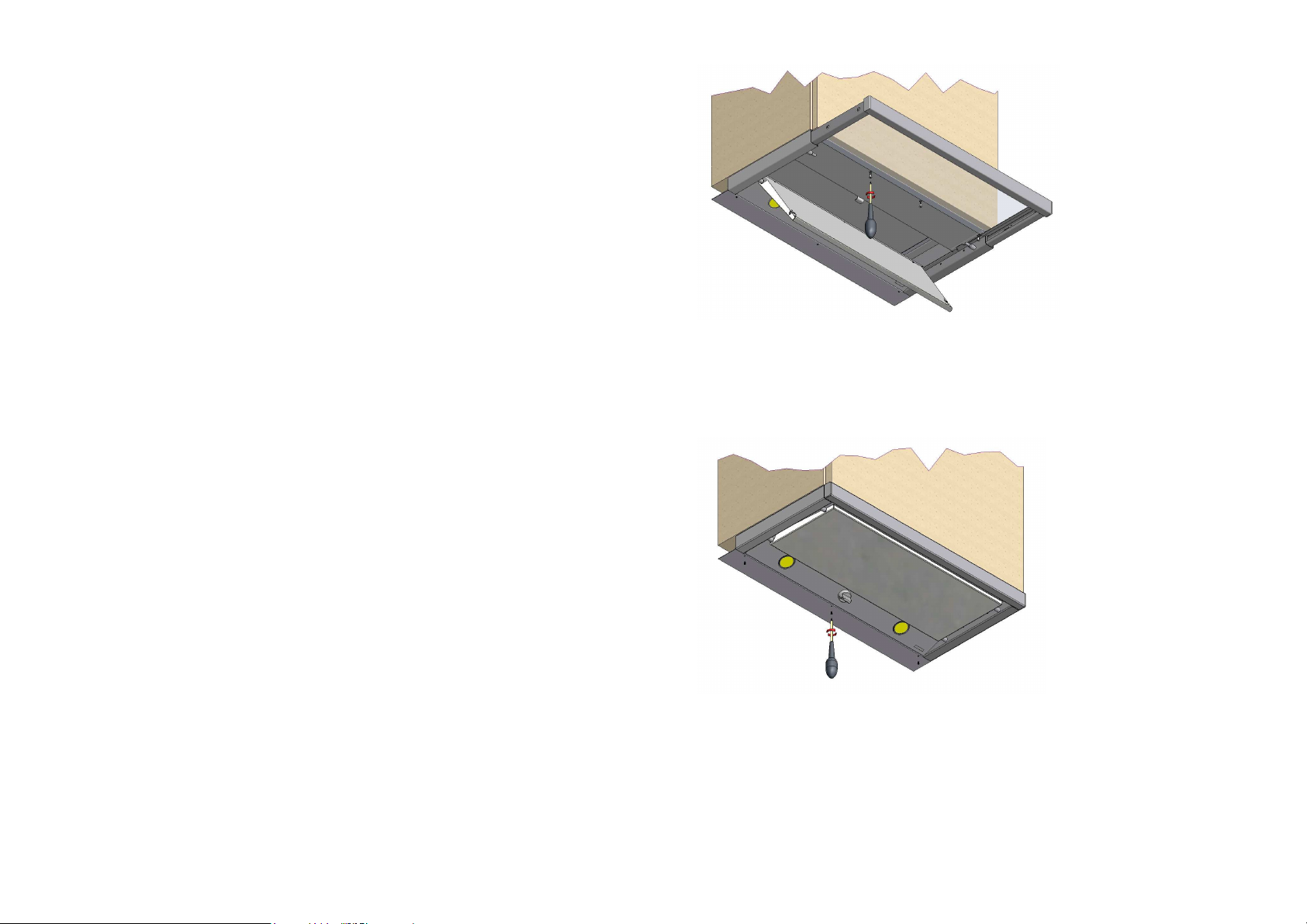

Na het uitschuiven van de lade bemerkt u de bevestigingsgaten waar de
dampkap aan de bodem van de wandkast moet worden vastgeschroefd
met houtschroeven 3,5 x 16 mm RVS (4 voor 661, 6 voor 691 Fig. 6).
5
Page 6
Fig. 6
Naargelang de diepte van de wandkast monteert u al of niet de sierstrip.
Dit is een gelakte sierlijst die u zodanig kan afsnijden dat deze op de muur
aansluit. De sierstrip wordt bevestigd d.m.v. kleine schroeven 2,9 x 6,5
mm aan de rug van de dampkap (Fig. 7).
Fig. 7
661
4. VERANDEREN VAN VOORZIJDE
Indien u het op prijs stelt de voorzijde te vervangen door een voorzijde die
naar samenstelling, vorm of kleur (bijv. eikenhouten voorzijde)
overeenstemt met de wandkasten van uw interieur, kan u dit als volgt
veranderen :
6
31
Page 7
661
691

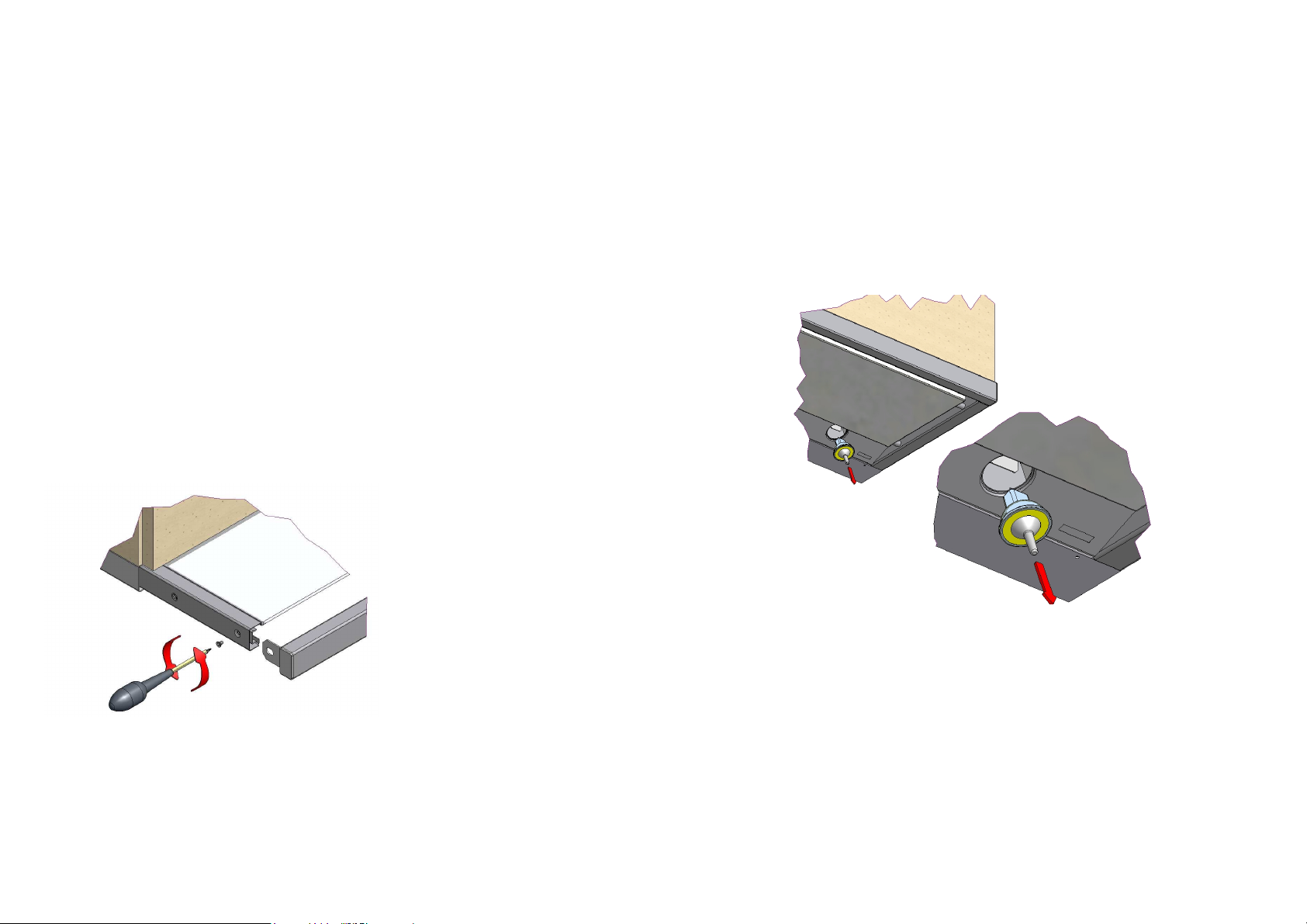

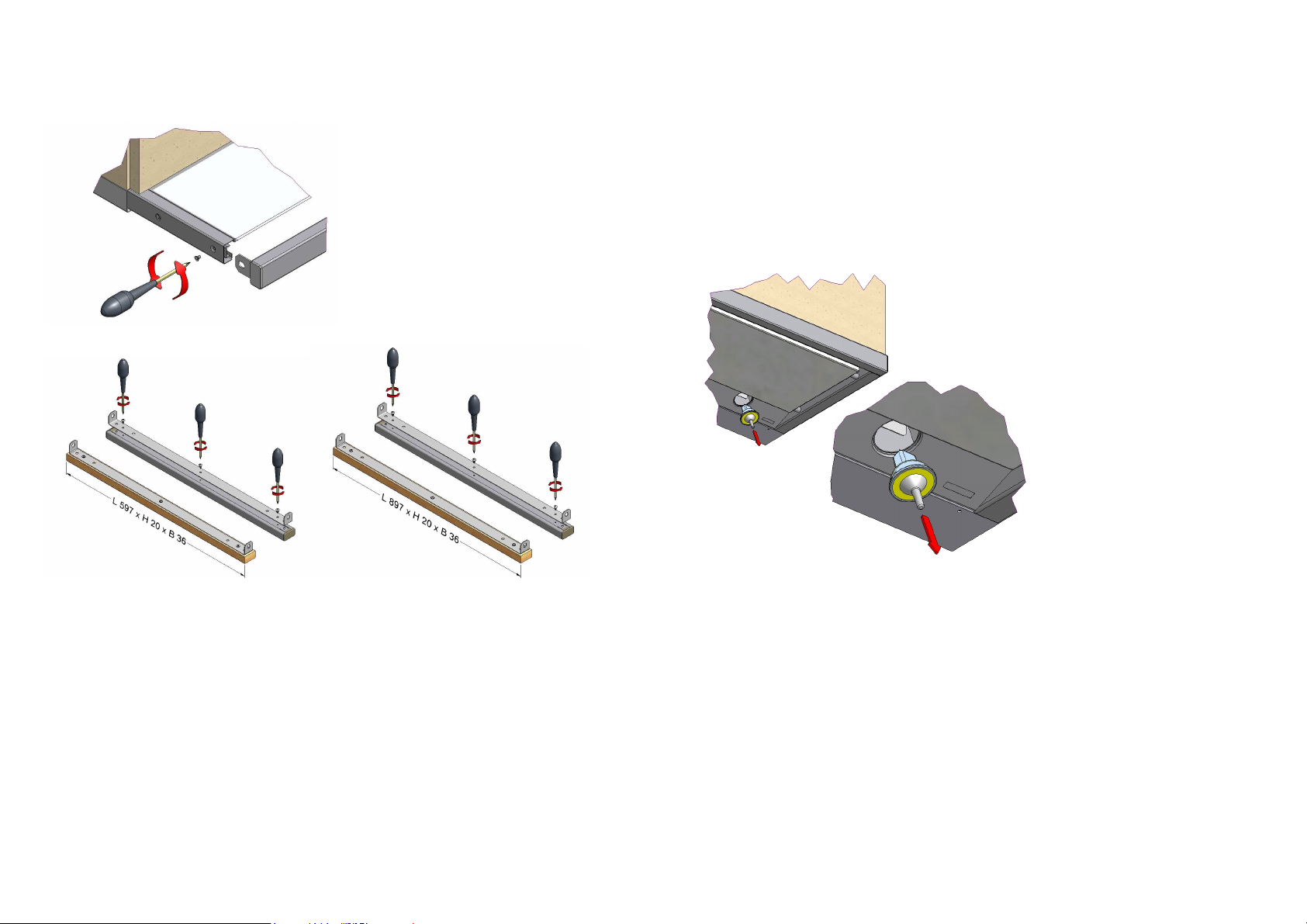

Na het uitschuiven van de lade komen links en rechts, juist achter de
voorzijde, twee schroeven vrij (Fig. 8). Draai deze schroeven volledig uit
zodat de voorzijde kan worden weggenomen.
U kan nu een andere voorzijde monteren op de voorzijdehouder. Het
geheel van voorzijde en voorzijdehouder kan u nu weer bevestigen door
de schroeven volledig in te schroeven (Fig. 9).
Fig. 8
Fig. 9
5. LUCHTAFVOER

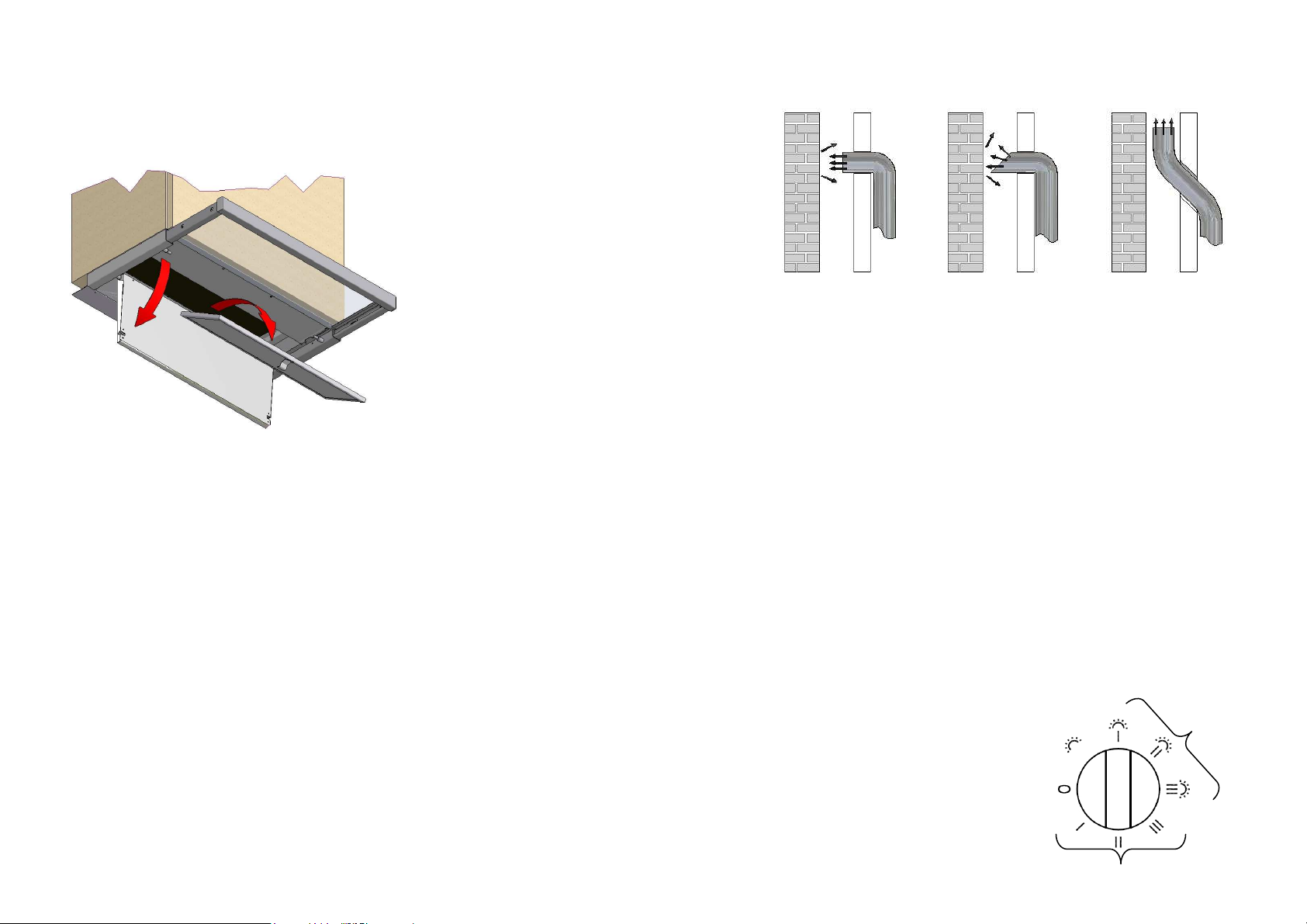

De aansluiting gebeurt bovenaan. De uitlaat dient voor een aansluiting op
een ronde buis van Ø 125 mm. Houd deze buis zo kort mogelijk en laat zo
weinig mogelijk bochten. Indien u de uitlaat op een schouw wilt aansluiten,

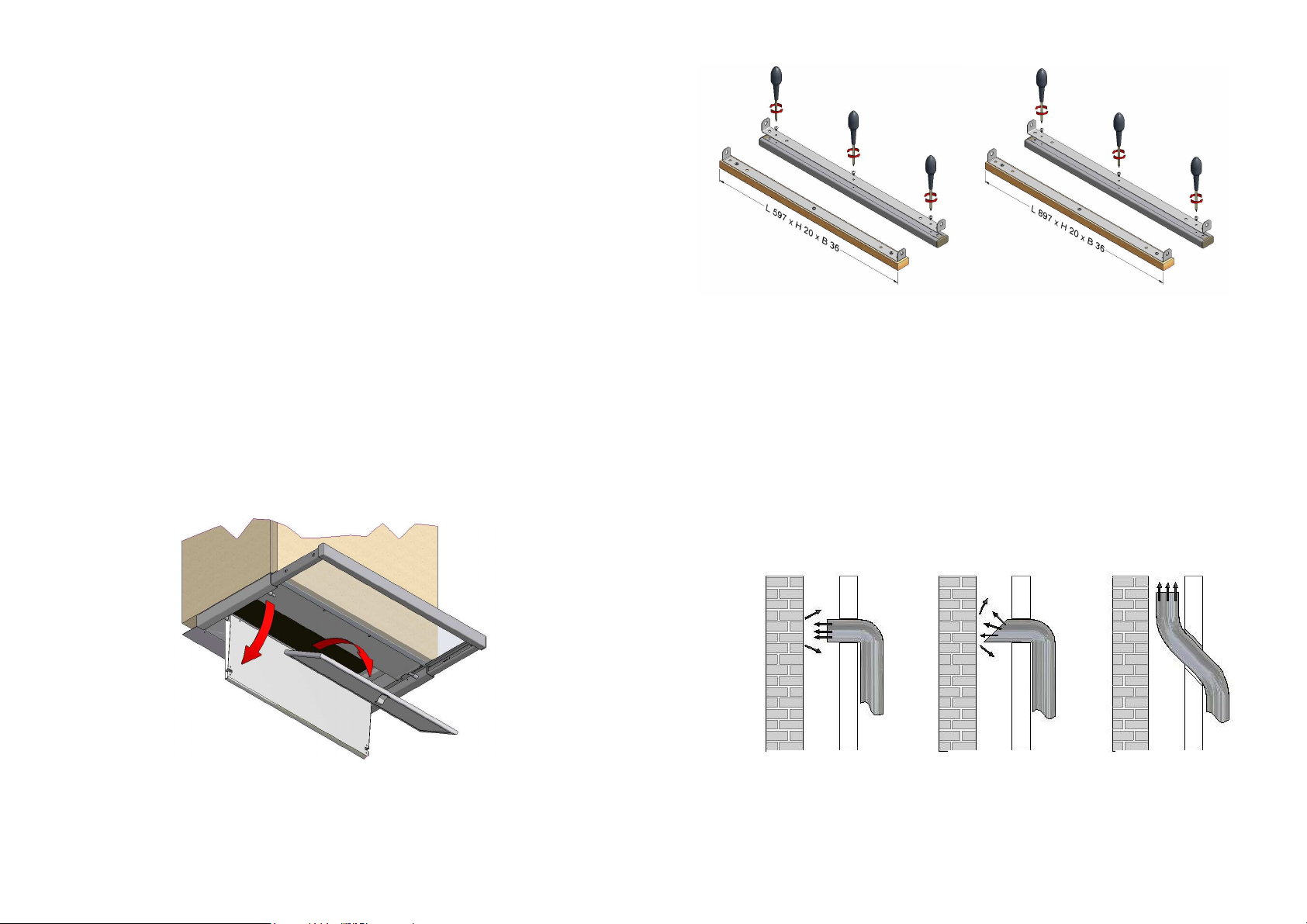

moet de buis gemonteerd worden (Fig. 10). Let erop dat dit een
30
verluchtingsschouw is.
7
Page 8
Fig. 10

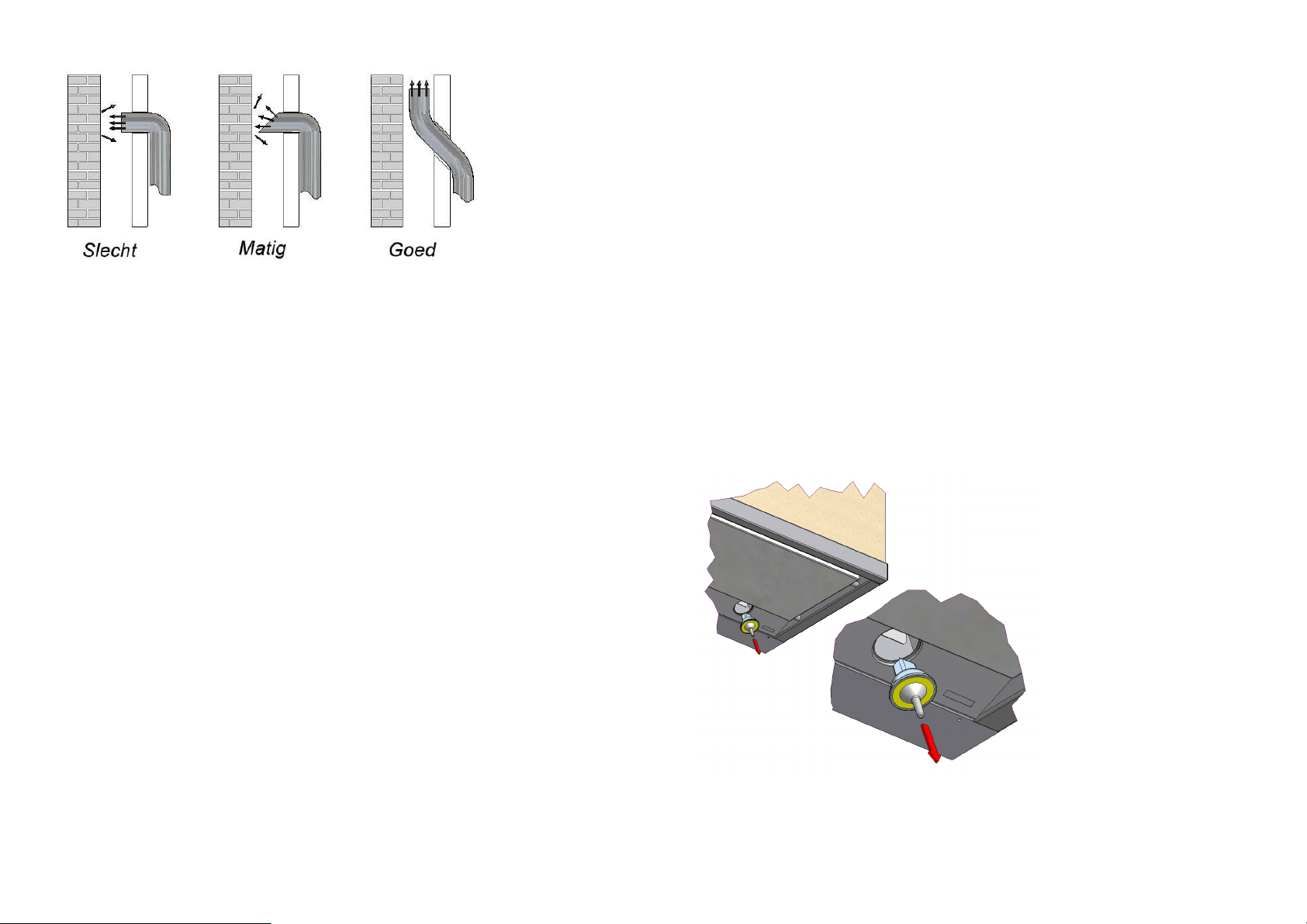

Wanneer de dampkap zich bevindt in dezelfde ruimte van een ander
toestel met verbrandingsgassen via een afzonderlijk kanaal, dan moet er
op gelet worden dat er een aangepaste luchttoevoer is.
In geen geval mag er aangesloten worden op een verwarmingsschouw.
Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende
muurrooster, dakhoeden of dergelijke, want hoe minder de afvoer geremd
wordt, hoe groter het nut van uw dampkap.
De afvoer moet goed worden verzorgd. Gebruik daarvoor eventueel de
ALU-folio kleefband D 906.292.
Bij afvoer door een muur gebruikt u best een wanduitblaasklep NOVY van
het type D 906.178 VK 20.
De hiervoor vermelde instructies i.v.m. de luchtafvoer zijn opgesteld
volgens de voorschriften van de bevoegde overheid en moeten dus
nageleefd worden.

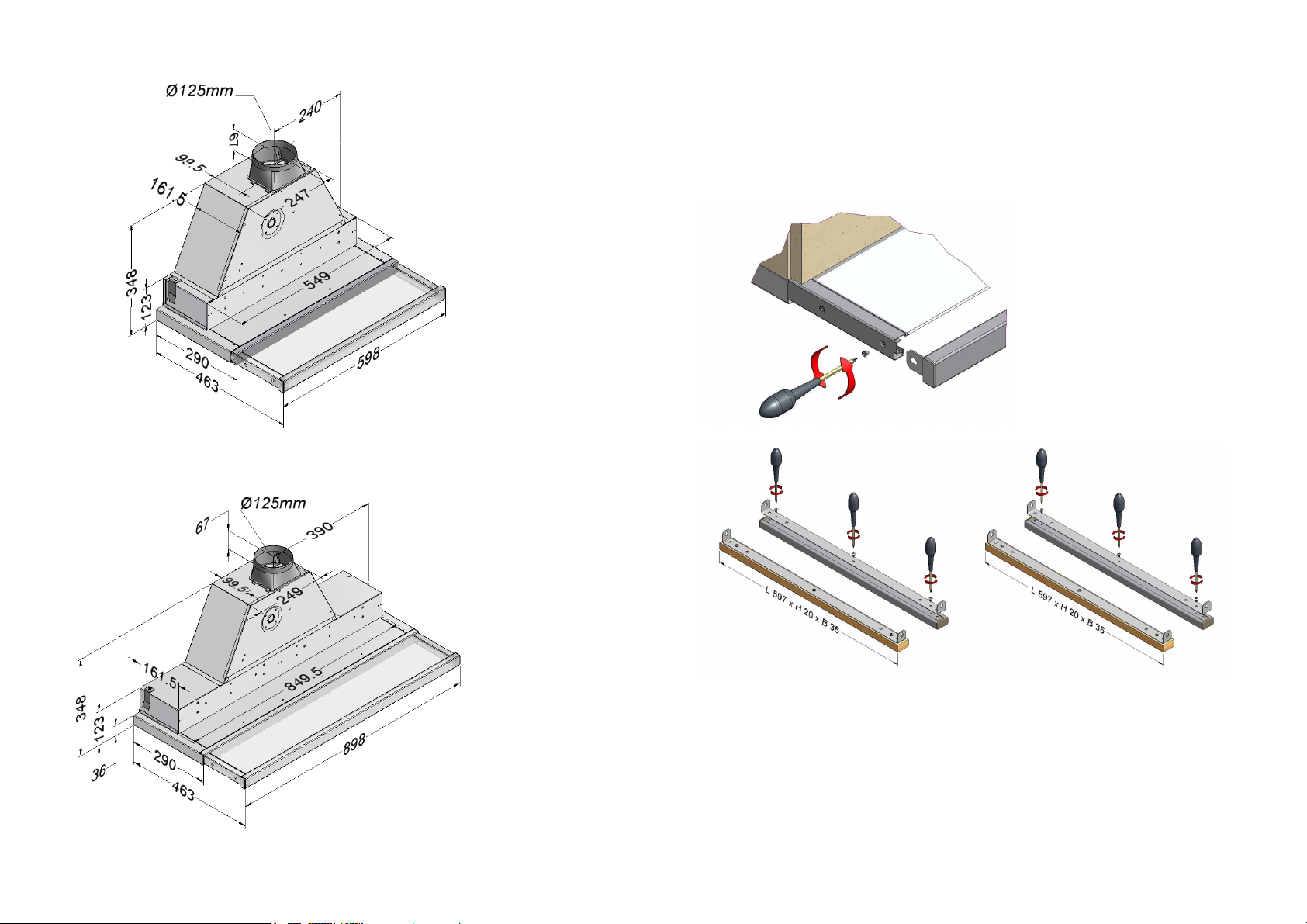

6. INBOUWAFMETINGEN
661
zie pag. 30 691 Zie pag. 30
7. ELEKTRISCH SCHEMA
661 zie pag. 31 691 zie pag. 32
8. ELEKTRISCHE AANSLUITING
Gelieve de gegevens van het typeplaatje te controleren.
De inbouwdampkap is voorzien van een snoer met ingebouwde aarding.
Zorg ervoor dat de stekker wordt aangesloten op een eveneens van
aarding voorziene stekkerdoos.
De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn.
Der Filter wird in kochendem Wasser mit fettlösenden Reinigunsmitteln
gesäubert. Nach der Reinigung den Filter abtropfen und trocknen lassen.
Sie konnten die Filter auch in die Geschirr-spülmaschine reinigen.
WICHTIG ! Wenn Sie die Instruktionen nicht folgen, so besteht die
Möglichkeit der Brandgefahr, durch die Verunreinigung des Filters.
Die Auβenseite reinigen Sie mit einem feuchten Tuch und Detergent und
NOVY Inoxcleaner (906060). Nicht reinigen mit agressiven und
chlorhaltende Produkte. Bleichwasser ist auch sehr schädlich für
Edelstahl.
11. ERSATZ DER TL-LAMPE ODER STARTER
Vor jeder Intervention ist das Gerät auszuschalten und die Lampen
abkühlen lassen.
Ein Saugnapf ist mitgeliefert um der Lampe zu ersetzen.
Der Saugnapf auf die Lampe platzen und nach Sie ziehen.
Neue Lampe platzen mit dem Saugnapf (Abb. 12).
Die Haube 661 hat 2 Lampe (12V/20W/∅35/GU4/38°), die Haube 691hat
4 Lampe.
Abb. 12
12. ELEKTRISCHER ANSCHLUß
661 Seite 31
691 Seite 32
8
29
Page 9
Verlic
hting
Snelheden met verlichting
Bei Ausschieben von der Front schaltet das Licht wieder an und die
Abseugung passiert zufolge den letzten eingeführten Stand auf dem
Bedienungsschalter.
9. ERFOLG
Die Dunstabzugshaube hat ein leistungsstarkes Abluftgebläse, dass den
Küchendunst durch den Fettfilter ansaugt und über das Abluftrohr ins
Freie bläst. Die hohe Leistung wird durch das Prinzip der Sog.
Randabsaugung erzielt. Die Absaugung erfolgt auf der ganzen Fläche
gleichmäßig und im Randbereich besonders intensiv.
WICHTIG ! Um die beste Wirkung zu erzielen ist wie folgt zu verfahren.
* Setzen Sie Kochtöpfe oder Bratpfannen mit aufwallendem Dampf so auf
das Kochfeld, dass Sie unter der Absaugfläche stehen.
* Vermeiden Sie Zugerscheinungen zwischen Kochfeld und
Absaugfläche.
* Sollten Ihre Fenster und Türen in der Küche besonders
dichtschliessen, öffnen Sie diese beim Betrieb der Dunstabzugshaube ein
wenig, damit die angesaugte verbrauchte Luft durch Frischluft wieder
ersetzt wird und kein Unterdruck in der Küche entsteht.
10. REINIGUNG
Je nach Benutzungsdauer alle 2 Wochen, sollten die Fettfilter zur
Reinigung herausgenommen werden (Abb. 11).
Abb. 11
28
9. BEDIENING

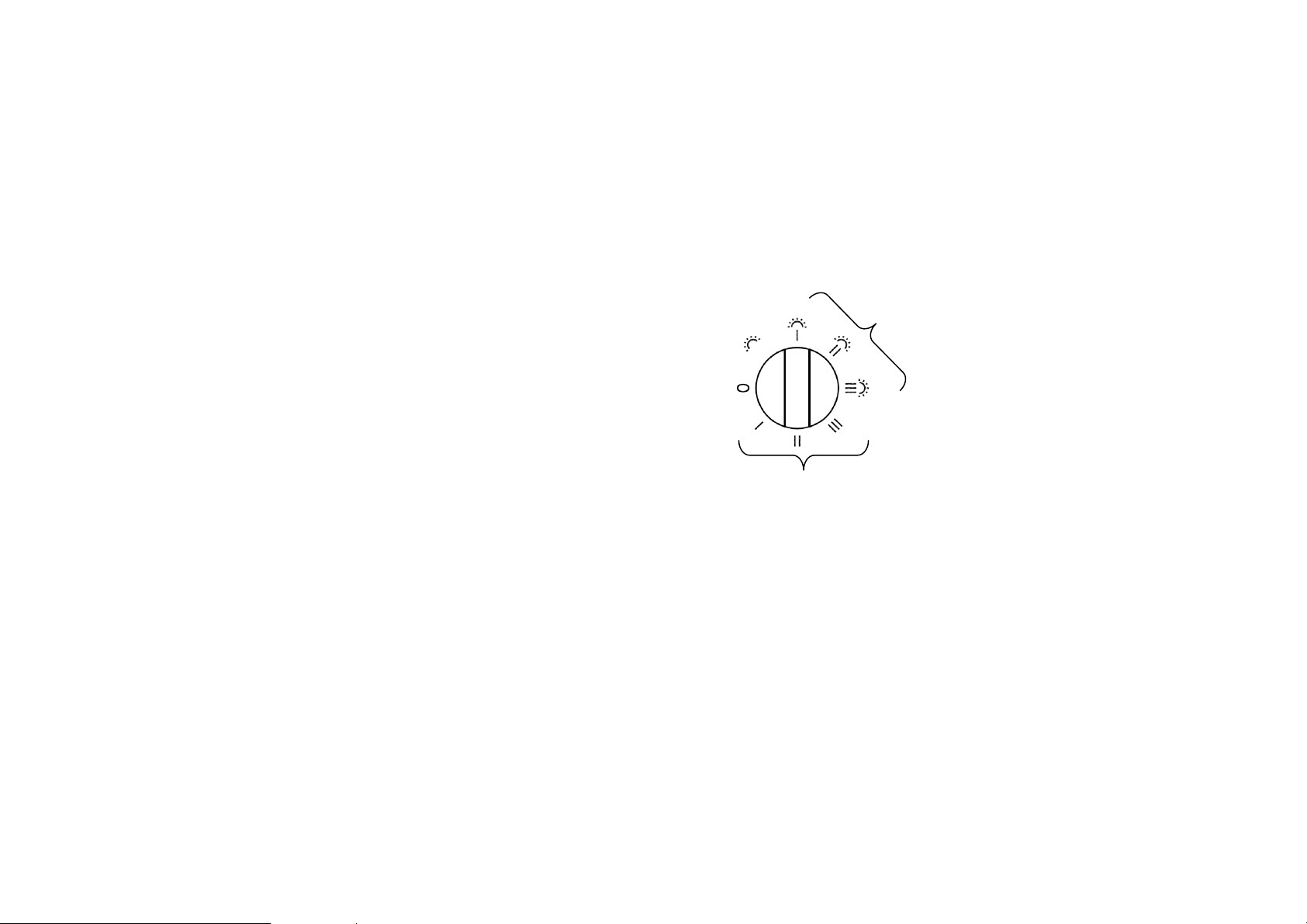

Om de dampkap in te schakelen trek de schuiflade naar u toe. Om ze uit
te schakelen duw ze in gesloten positie.
De dampkap start volgens de instelling van de schakelaars op het
schakelbord, die zich achteraan bevinden (Fig 11).
Fig. 11
Uit-stand
10. WERKING
Snelheden zonder verlichting
De inbouwdampkap is voorzien van een krachtige centrifugaal ventilator
die de dampen opzuigt door een vetfilter, om ze vervolgens naar buiten te
brengen langs de evacuatiepijp. De constructie van de toestellen met
randafzuiging brengt mee dat het ganse oppervlak nuttig wordt gebruikt,
terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor
een degelijke afvoer.
BELANGRIJK ! Om een goede werking te verzekeren is het evenwel
nuttig volgende tips in acht te nemen :
- Plaats uw kookgerei zodanig dat opwellende dampen binnen het
aanzuigvlak van de dampkap terechtkomen.
- Vermijd elke tocht boven het kookvlak.
- Hoe groot de keuken ook is, toch dient u er rekening mee te
houden dat er slechts zoveel kubieke meter lucht kan worden afgevoerd
als er in de keuken binnen gelaten wordt. Wanneer er geen of te weinig
luchttoevoer is, mag er ook geen afdoende werking verwacht worden van
het apparaat. Dit kan u verhelpen door een deur of een venster op een
kier te zetten, liefst van binnenshuis uit.
- Alleen onder voortdurend toezicht mag onder de dampkap
gefrituurd worden.
- Het is strikt verboden om onder de dampkap te flamberen.
11. ONDERHOUD
9
Page 10
De vetfilter en de dampkap dienen om de twee weken gereinigd te
worden.
Na het uitschuiven van de lade hebt U toegang tot de vetfilter door de
onderplaat gelijktijdig aan beide zijden naar beneden te trekken (Fig. 12).
Fig. 12
De filter kan gereinigd worden in de vaatwas of dompel de filter in een
oplossing van kokend water, waarbij een vloeibaar detergent is
toegevoegd. Laat de filter daarna afdruipen en drogen voor het
herplaatsen.
De buitenkant van de schouwkap met een vochtige doek en een mild
reinigingsmiddel schoonmaken en onderhouden met NOVY inoxcleaner
(906060) onderhouden. Geen agressieve of krassende producten of
bleekwater gebruiken.
Belangrijk ! Indien de bovenvermelde instructies niet worden uitgevoerd,
ontstaat er door een te sterke vervuiling kans op brandgevaar.
Bei Verwendung von Abluftrohr kann die Mauerausblasklappe eingebaut
werden von der Typ D 906.075 grau.
Abb. 10
Die obenerwähnte Instruktionen die Luftabfuhr sind aufgestellt zufolge den
Vorschriften der Behörde und brauchen so erfüllt werden.
Schlecht Maßig Gut
6. MAßZEICHNUNG DER DUNSTABZUGSHAUBE 661
MAßZEICHNUNG DER DUNSTABZUGSHAUBE 691
Seite 30
Seite 30
7. ARBEITSWEISE
Bitte, siehe die Angaben auf dem Typenschild.
Die Dunstabzugshaube hat eine Schnur mit einer eingebautenen Erdung.
Achten Sie darauf das der Stecker angeschlossen wird auf eine
vorschriftmäßige installierte Schutzkontakt-Steckdose.
8. BEDIENUNG
Beim Betrieb der Dunstabzugshaube müssen Sie die Schieblade an sich
ziehen. Die Dunstabzugshaube arbeitet nach dem Prinzip des
Bedienungsschalters mit den Knöpfen, die sich hinten auf der
Abseugungsfläche befinden.
A: Geschwindigkeiten mit Beleuchtung
B: Geschwindigkeiten ohne Beleuchtung
C: nur Beleuchtung
C
A
10
B
27
Page 11
Drehen Sie die Schraube so daß man die Vorderseite abnehmen kann.
Jetzt können sie die Leuchtleiste montieren (Abb. 9).
Abb. 8
Abb. 9
12. VERVANGEN VAN DE LAMPEN
Voor de vervanging van de lampen dient het toestel elektrisch ontkoppelt
te worden en dienen de lampen afgekoeld te zijn.
Bijgeleverd vindt u een zuignapje voor het verwijderen van de lampen.
Zuignapje op de lamp plaatsen en naar u toe trekken.
Nieuwe lamp plaatsen dmv zuignap (Fig. 13).
Fig. 13
5. ROHRANSCHLUß
Das Abluftrohr wird nach oben geführt.
Der AnschluBstutzen ist für einen Rohr Ø 125 mm vorgesehen. Halten Sie
das Rohr so kurz wie möglich. Wenn Sie den Auslaß an einen kamin
schließen wollen, muß das Rohr wie in Abb. 10 montiert werden. Die
Abluftführung kann entweder durch die Wand ins Freie oder in einem
Lüftungskamin geführt werden. Keinesfalls darf das Abluftrohr in einen
Kamin geführt werden, an dem andere Heizgeräte angeschlossen sind.
Verringern Sie die Auslaßsektion nicht durch einen zu kleinen oder zu
wenig durchlässigenden Mauerrost oder dergleichen.
Je weniger den Abluft gebremst wird, desto größer ist der Nutzeffekt von
Ihren Dunstabzugshauben.
26
De dampkap 661 is voorzien van 2 lampen van het type
12V/20W/∅35/GU4/38°, model 691 is voorzien van 4 lampen van
hetzelfde type.
11
Page 12
MODE D’EMPLOI
1. INSTALLATION
La hotte à tiroir escamotable 661 s'intègre sous une armoire murale de 60
cm de large, la hotte à tiroir escamotable 691 s'intègre sous une armoire
murale de 90 cm et s'adapte à tous les standards du marché de la cuisine.
Hauteur minimale d’implantation : 60 cm au-dessus d’une table de cuisson
électrique et 65 cm au-dessus de brûleurs gaz et 75 cm au-dessus d’une
taque à induction.
Sa mise en place doit être réalisée par un installateur qualifié. Le non
respect de cette condition entraîne la suppression de la garantie
constructeur et tout recours en cas d’accident.
2. MONTAGE
Ayez soin de sortir du carton d’emballage les accessoires pour le
montage.
La hotte doit être montée de telle sorte que l’avant du bandeau de tiroir
fermé soit aligné avec les façades des meubles contigs. Le corps vertical
de la hotte n’occupe que le fond de l’armoire et l’espace resté libre
derrière la porte peut être utilisé pour un rangement à épices ou de petites
étagères.
La découpe d’encastrement sous l’armoire sera de 560-570 x 180 mm
pour la 661 et de 860-870 x 180 mm pour la 691 (Fig. 1 et 2)
12
Abb. 6
Der anschraubbare Kunststoffstreifen dient zum Abdecken des
Wandabstand-Spaltes. Der Kunststoffstreifen wird befestigt mittels
Schrauben 2,9 x 6,5 mm an dem Rücken der Dunstabzugshaube (Abb. 7)
.
Abb. 7
4. ANDERN VON DER GRIFFLEISTE
Wenn Sie die Vorderseite auswechseln möchten, durch eine Lichtleiste die
mit den Wandschrank Ihres Interieurs übereinstimmt können Sie dieses
wie folgt:
Nach dem Ausziehen der Lade sehen Sie, links und rechts, hinter der
Vorderseite die Schraube. (Abb. 8)
25
Page 13
Abb. 3
Jetz kann man die Dunstabzughaube sorgfältig im Ausschnitt stellen.
Die Rastfeder (Abb. 4 661 Abb. 5 691) verhindert dass die
Dunstabzughaube herunter kommt und können anzieht werden um die
Haube fest zu machen.
Abb. 4 Abb. 5
Fig. 1
Fig. 2
Nach dem Ausziehen der Lade bemerken Sie Befestigungslöcher wo die
Dunstabzugshaube am Boden des Wandschrankes festgeschraubt
werden kann mit 3,5 x 16 mm Edelstahl (4 für 661, 6 für 691 Abb. 6).
24
Vissez-les deux étriers pour suspension dans le côté latéral de la cuisine
avec 2 x 2 vis 4,2 x 13 mm (Fig. 3).
13
Page 14
Fig. 3
La hotte à tiroir escamotable NOVY se fixe d’abord par deux clips latéraux
à ressort qui maintiennent la hotte en position dans la découpe et qui se
serrent pour une fixation définitive (Fig. 4 661, Fig. 5 691) et ensuite par
des fixations par vis 3,5 x 16 mm inox accessibles sous le devant de
l'armoire porteuse lorsque le tiroir est en extension complète (4 vis pour
661 et 6 vis pour 691 Fig. 6).
Fig. 4 Fig. 5
Abb. 1
Abb. 2
Schrauben Sie die zwei mitgelieferten Aufhangbügeln an der Seite der
14
Küchenschrank mit 2 x 2 Schrauben 4,2 x 13 mm (Abb. 3).
23
Page 15
GEBRAUCHSANLEITUNG
1. INSTALLATION
Es ist wichtig, daß Sie Ihre Dunstabzugshaube entsprechend der
nachfolgend aufgeführten Angaben installieren, da Sie nur so eine
Höchstleistung erzielen können. Grundsätzlich ist der Auslaß so kurz und
so groß wie möglich zu halten. Schließen Sie ein Rohr an, daß einen
Innendurchmesser von minimal 125 mm hat. Achtung auf das andere
Ende des Auslaßers. Verringern Sie die Auslaßsektion nicht durch einen
zu kleinen oder zu wenig durchlässenden Mauerrostes oder dergleichen.
Die Leistung der Dunstabzugshaube ist umso höher, je kürzer das
Abluftrohr ist und je weniger Biegungen es aufweist.
2. MONTAGE
Wenn sie die Verpackung von der Dunstabzugshaube entfernen, beachten
Sie, daß das Montagematerial lose ist. Die Dunstabzugshauben sind
bestimmt für den Einbau unter einen Küchenschrank der eine Breite von
60 cm für 661 und 90 cm für 691(Normalmaß) hat. Sorgen Sie dafür, daß
zwischen der Unterseite der Dunstabzugshaube und der Kochstellen
Minimum 60 cm für den Elektro- und 65 cm für den Gaskocher und 75 cm
für Induktion frei bleibt.
Die Dunstabzugshaube nimmt nur die untersten hälfte des Schrankes ein.
Den freien Raum können Sie als Schrank für Gewürze etc. benutzen.
3. EINBAU
Die Dunstabzugshaube muß so montiert werden, daß die Vorderseite der
Front sich im geschlossenen Zustand
flächenbündig mit der Schranktür befindet.
Für die Montage der Dunstabzugshaube muß ein Ausschnitt
von 560-570 x 180 mm für 661 (Abb. 1) und 860-870 x 180 mm für 691 im
Boden des Wandschrankes vorgesehen werden (Abb. 2).
22
Fig. 6
Un bandeau de jonction fourni permet de boucher l'intervalle entre le mur
et le bas de la hotte. Ajuster en coupant à largeur désirée et fixer par
vissage au fond des couloirs d'aspiration latéraux par vis 2,9 x 6,5 mm
(derrière les pivots charnières du carter en inox).
3. DIMENSIONS D'ENCASTREMENT
661
Voir page 30 691 Voir page 30
15
Page 16
4. SCHEMA ELECTRIQUE
661 Voir page 31 691 Voir page 32
5. REMPLACEMENT DE BANDEAU DE FACADE
- deux petites vis cruciformes latérales voisines du bandeau (Fig. 6)
permettent le dégagement vers l'avant de l'étrier porteur du bandeau
- trois vis maintiennent le bandeau sur l'étrier.
Dans l'ordre, procéder comme suit (Fig. 7 et 8):
- ouvrez le tiroir
- déposez l'étrier avec son bandeau
- dévissez le bandeau à éliminer
- fixez le nouveau bandeau
- remontez l'étrier porteur du nouveau bandeau
- ouvrez en bascule le carter
- fermer le tiroir
- ajustez le bandeau en ligne avec les façades
- serrez les deux dernières vis et bloquez le tout, le tiroir restant fermé : le
vissage est accessible par l'intérieur de la hotte lorsque le carter est
ouvert.
Fig. 7
La réglementation sur les conduits d'aération doit être scrupuleusement
respectée.
12. REMPLACEMENT DE L'ECLAIRAGE
Avant toute intervention, débrancher la hotte du réseau électrique à
l’avance et faire refroidir les lampes suffisamment.
Le remplacement des lampes se fait à l’aide de la ventouse
La 661 est équipée de 2 lampes halogènes type 12V/20W/∅35/GU4/38°,
la 691 est équipé de 4 lampes du même type.
16
21
Page 17
11. ENTRETIEN
Suivant l'utilisation le filtre à graisses et la hotte doivent être nettoyées tout
les deux semaines
Entretien de la carrosserie :
L’extérieur de la hotte se nettoie avec un chiffon humide et un détergent
doux et l’entretien se fait avec NOVY Inoxcleaner (906060). Ne pas utiliser
des produits agressifs, abrasifs ou chlorés. L’utilisation de l’eau de javel
est également à proscrire.
Entretien du filtre à graisses :
1/ Dans le lave-vaiselle
2/ Manuellement
- préparez dans l'évier 3 doigts d'eau chaude additionnée d'un détergent.
- laissez tremper le filtre quelques minutes
- tapotez le filtre dans la solution pour en chasser toutes les particules
- rincez et contrôlez la propreté par mirage à contre-jour
- égouttez, séchez et remettez en place
Ouvrez le tiroir. Le filtre est accessible par l'ouverture en bascule du
carter. Pour ouvrir, tirer le carter vers le bas, côté ressorts de fermeture.
Décrochage du filtre
- tirez vers le bas par la languette et dégager vers l'avant
Attention !
Ne négligez jamais son entretien. Il y a risque d’incendie si le nettoyage
n’est pas effectué conformément aux instructions.
Fig. 8
6. RACCORDEMENT
L'évacuation se fait par le dessus de l'appareil sur une collerette de Ø 125
mm.
Attention : N'utilisez jamais un conduit déjà en service pour une autre
fonction (conduit de chauffage, ventilation mécanique contrôlée).
Cette prescription est réglementaire et engage votre responsabilité. Veillez
à ce que votre raccordement soit hermétique. (Utilisez du ruban adhésif
aluminium D 906.292).
L'évacuation doit être la plus courte et la plus directe possible.
En cas de raccordement sur un conduit existant, dirigez le flux d'air vers le
haut.
Assurez-vous du libre débouché à l’air: tout étranglement, rétréci, chapeau
de couverture, grillage est contre indiqué.
Mauvais Moyen Bon
20
17
Page 18
7. BRANCHEMENT ELECTRIQUE
Raccordement sur une ligne 230 Volt par le cordon avec fiche bipolaire +
terre. L'intensité du courant figure sur la plaque signalétique de la hotte.
Ne pas oublier le raccordement à la terre. La prise doit être montée
visiblement et bien accessible.
8. FONCTIONNEMENT
Cette hotte est dotée d’une puissante turbine centrifuge qui absorbe les
vapeurs à travers un filtre à graisses pour les évacuer ensuite à l’extérieur.
Le carter en inox détermine des couloirs d’aspiration périphériques qui
assurent un traitement efficace de toute la surface couverte par la hotte.
9. CONSEILS D'UTILISATION
Important!
Pour un fonctionnement rationnel, il est conseillé de prendre en
considération les notions suivantes :
- Placer les casseroles de façon que les buées ne sortent pas du
plan inférieur de la hotte.
- Evitez les courants d'air au-dessus du plan de cuisson.
- Quelles que soient les dimensions de votre cuisine, votre hotte ne peut
évacuer que l’équivalent de l’air de remplacement que vous laissez entrer
dans la pièce. C’est pourquoi, lors de l’utilisation de la hotte, il est
important que de l’air frais puisse entrer dans la cuisine par une grille
d’aération haute ou basse ou par une porte ou une fenêtre entrouverte.
- Soyez attentif quand vous faites des fritures sous la hotte. Ne laissez
jamais votre friteuse sans surveillance.
- Il est strictement interdit de flamber sous la hotte.
10. MISE EN SERVICE
La hotte à tiroir NOVY dispose d'un système de commande automatique
programmable basé sur :
- Un interrupteur général solidaire de l'ouverture ou de la
fermeture du tiroir
- Un bouton rotatif
o A : ventilation avec lumière
o B : ventilation sans lumière
o C : éclairage seulement
o 0 : hotte éteinte
A
C
A la réouverture du tiroir, l'appareil reprendra son service sur la
programmation qu'il assurait précédemment.
B
18
19
Loading...
