Page 1

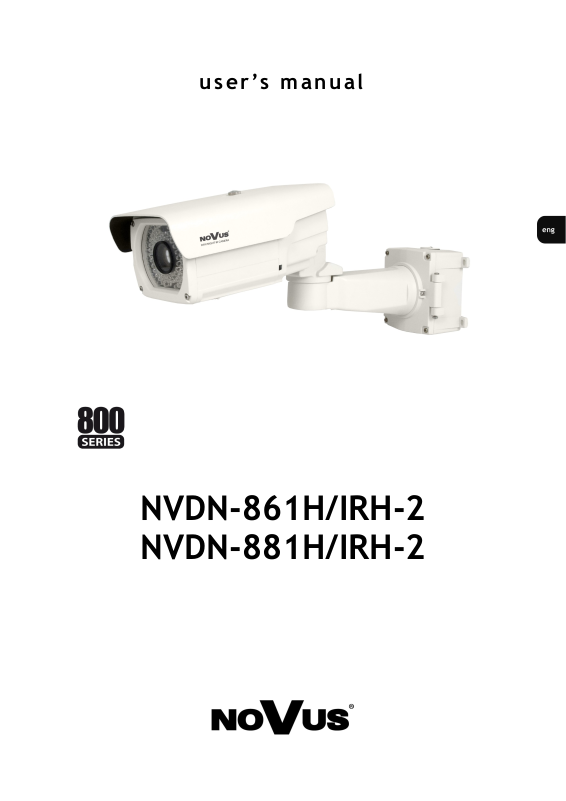

u s e r ’s m a n u a l

NVDN-861H/IRH-2 NVDN-881H/IRH-2

Page 2

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

INFORMATION

EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

CE Marking

Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:

Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and as well as 75VDC and 1500VDC.

WEEE Directive 2002/96/EC

Information on Disposal for Users of Waste Electrical and Electronic Equipment

This appliance is marked according to the European 1000VAC Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for used up electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product.

RoHS Directive 2002/95/EC

Out of concern for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, have been designed and

manufactured in compliance with the above mentioned regulations. Simultaneously, we claim that our products have been tested and do not contain hazardous substances whose exceeding limits could have negative impact on human health or natural environment.

Information

The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge.

The manufacturer is not responsible for defects and damages that result from improper or inconsistent with user’s manual installation of the device in the system.

Page 3

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SAFETY REQUIREMENTS

WARNING!

THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A

PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE

YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER

DEVICE OPERATION.

WARNING!

USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO

USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE

PERSONNEL MAY OPEN THE UNIT

INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE

PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS

WARNING!

PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN

PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE

PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE

PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF

EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN

ACTION.

IMPORTANT SAFEGUARDS AND WARNINGS

1. Prior to undertaking any action please consult the following manual and read all the safety and

operating instructions before starting the device.

2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual

is necessary;

3. All the safety precautions referred to in this manual should be strictly followed, as they have a

direct influence on user’s safety and durability and reliability of the device;

4. All actions conducted by the servicemen and users must be accomplished in accordance with the

user’s manual;

5. The device should be disconnected from power sources during maintenance procedures;

6. Usage of additional devices and components neither provided nor recommended by the producer

is forbidden;

7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers

etc.) is not recommended since it may lead to heat build-up and damaging the device itself

as a consequence;

8. Mounting the camera on unstable surface or using not recommended mounts is forbidden.

Improperly mounted camera may cause a fatal accident or may be seriously damaged itself. The

camera must be mounted by qualified personnel with proper authorization, in accordance with this

user’s manual;

Page 4

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SAFETY REQUIREMENTS

9. Device should be supplied only from a power sources whose parameters are in accordance with

those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply

the camera from a power sources with unknown parameters, unstable or not meeting producer’s

requirements;

10. Signal cables (conducting TV or / and telemetric signal) should be placed in a way excluding the

possibility of damaging them by accident. Special attention must be paid to cables getting from the

camera and connecting the power supply;

11. To avoid equipment damage, whole TV circuit should be equipped with properly made

discharge-, overload- and lightning protection devices. Usage of separating transformers is

advised;

12. Electric installation supplying the device should be designed to meet the specifications given

by the producer in such a way that overloading is impossible;

13. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should

be conducted only by qualified service personnel;

14. Unplug the camera from the power source immediately and contact the proper maintenance

department when the following occurs:

Damages to the power cord or to the plug itself;

Liquids getting inside the device or exposure to strong mechanical shock;

Device behaves in a way not described in the manual and all adjustments approved by the

manufacturer and possible to apply by user himself, seem not to have any effect;

Camera is damaged;

Atypical behaviour of the camera components may be seen (heard).

16. In necessity of repairs attention to using only original replacement parts (with their parameters

in accordance with those specified by the producer) should be paid. Non-licensed service and

non-genuine replacement parts may cause fire or electrocution;

17. After maintenance activities tests should be run to ensure proper operation of all the functional

components of the device.

WARNING!

Due to the product being constantly enhanced and optimized, certain parameters and functions described in the manual in question may change without further notice. We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual

Data included in the following user’s manual is up to date at the time of printing. AAT Holding Sp z

o.o. holds exclusive rights to modify this manual. The producer reserves the rights for device specification modification and change in the design without prior notice.

Page 5

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

FOREWORD INFORMATION

1. PACKAGE CONTENTS

Video camera

User’s manual

Allen key

Extra video output cable

Extra power supply cable

Screws, 4 pc.

If any of the listed equipment has been damaged during transport or if the package is incomplete,

the contents of package should be packed back in to the original box. Please contact your local

NOVUS distributor for further assistance.

2. MAIN CHARACTERISTICS

Mechanical IR cut filter IR operation capability Horizontal resolution: up to 700 TVL Min. Illumination: from 0 lx (IR on) Digital Slow Shutter (DSS) Digital zoom: 16x Wide dynamic range (SSDR) High Light Compensation (HLC) Digital Image Stabilizer (DIS) Digital Noise Reduction (DNR) Lens type:

- auto-iris DC lens, f=3.5~16 mm (NVDN-861H/IRH-2)

- auto-iris DC lens, f=6~50 mm (NVDN-881H/IRH-2) Privacy zones: 12 1 alarm output triggered by motion detection Other functions: various picture effects, motion detection (4 zones) Full configuration (user friendly multi-lingual OSD):

- directly from the camera

- from the NV-KBD70, NV-KBD50 & NV-KBD40 keyboards

- from NOVUS® video capture cards

- directly from the front panel of selected NOVUS® DVR models Remote control: RS-485 Protocols: PELCO-D, PELCO-P Built-in IR illuminator: 100 LED Built-in fan/heater Degree of protection: IP66 Power supply: 12 VDC

Page 6

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

FEATURES AND SPECIFICATION

3. SPECIFICATION

Model

Pick-up element 1/3” SONY EXview HAD II CCD imager

Horizontal resolution 650 TVL – color mode, 700 TVL – B/W mode

Min. illumination

S/N Ratio 52 dB (AGC off)

Electronic Shutter Auto (AES): 1/50 s ~ 1/120 000 s

Digital Slow Shutter (DSS) 1/25 s ~ 10.24 s

Auto Gain Control (AGC) On/Off (2 levels)

White Balance 5 modes: Manual/AWC/Outdoor/Indoor/ATW

Backlight Compensation (BLC)

High light Compensation (HLC)

Synchronization Internal

Day/Night Switching Auto/Manual

Filter Delay 3 s/5 s/7 s/10 s/15 s/20 s/30 s/40 s/60 s

Flickerless Function On/Off

Privacy Zones 12

Lens type

Angle of wiev (H) 43,6° ~ 5,5° 69° ~ 17°

Video Output 1.0Vp-p/75 Ohm (BNC)

Alarm Output 1 (voltage), triggered by motion detection

Remote Control RS-485

Protocol Pelco-D, Pelco-P

Digital Zoom 16 x

IR LED 100 pcs.

IR effective range 100 m

Set-up Multi-lingual On Screen Display (OSD)

Other Functions

Degree of protection IP 66

Power Supply 12 V DC/24V AC ± 10%

Power Consumption 18.4 W, (IR + heater on)

Operating Temperature -40°C (heater on) ~ 50°C

Dimensions (mm) 140 (W) x 220 (H) x 470 (L)

Weight 3000 g

Digital Image Stabilizer (DIS), Digital Noise Reduction (DNR), Motion detection, Various picture effects:

NVDN-861H/IRH-2 NVDN-881H/IRH-2

0.1 lx/F=1.2 - color mode (1/50 s),

0.01 lx/F=1.2 - B/W mode (1/50s),

0.0002 lx/F=1.2 - color mode DSS,

0.00002 lx/F=1.2 - B/W mode DSS, 0 lx (IR włączony) - B/W mode

On/Off (3 modes)

auto iris DC lens f=3.5~16mm auto iris DC lens f=6~50 mm

Mirror (horizontal) and 180˚ image rotation, Image sharpness adjustment

Page 7

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

FEATURES AND SPECIFICATION

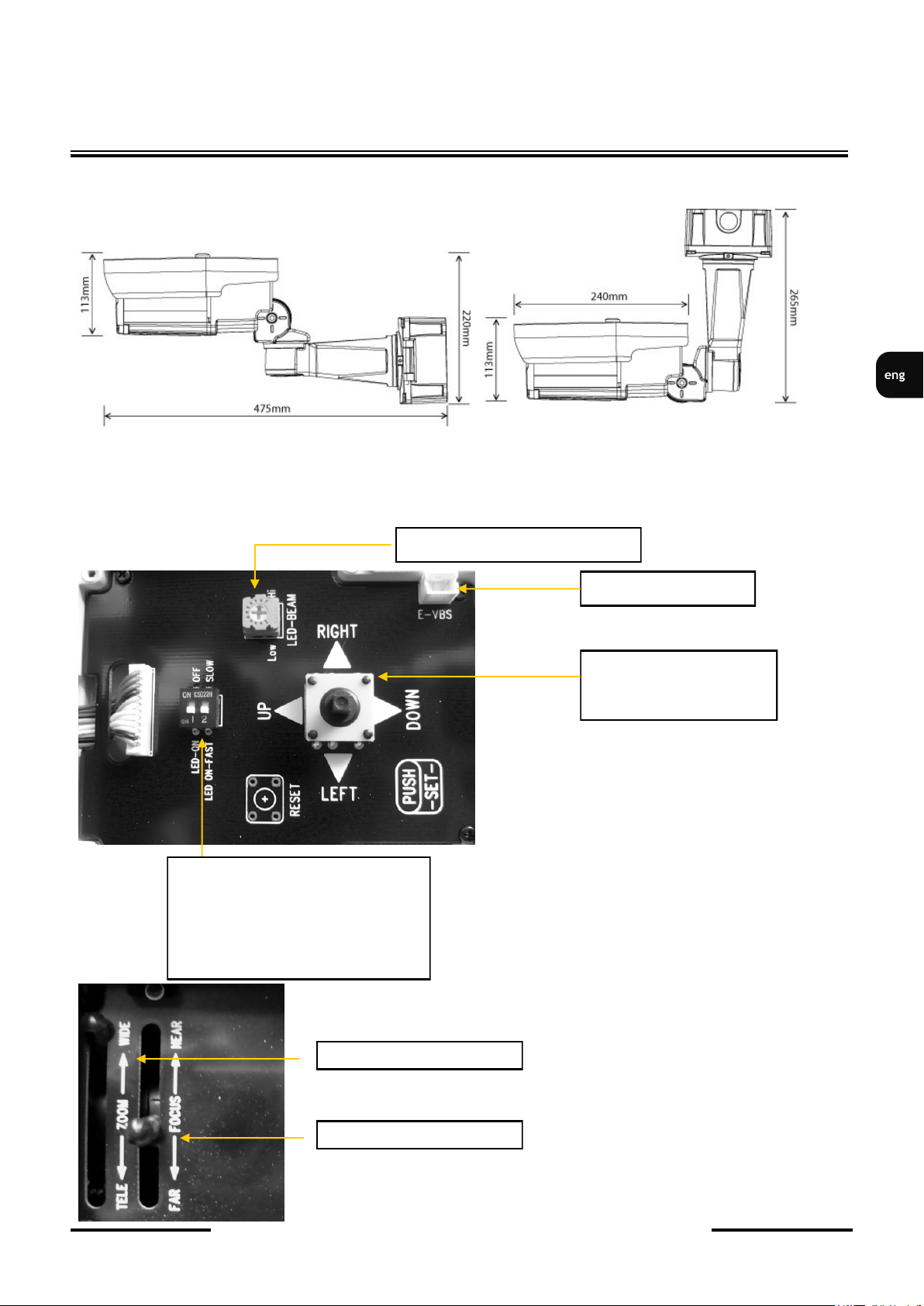

3.1 Dimensions

3.2. View of the camera, layout of the camera items

Bottom view, after unscrewing the screws and opening maintenance lid:

IR LED luminosity adjustment

Extra video output

Joystick implementing up/down/right/left/set up commands

IR LED on/off switch

Illumination threshold for IR activation:

FAST 6lx SLOW 3lx

Zoom adjustment ring

Focus adjustment ring

Page 8

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

INSTALLATION

4. CAMERA INSTALLATION

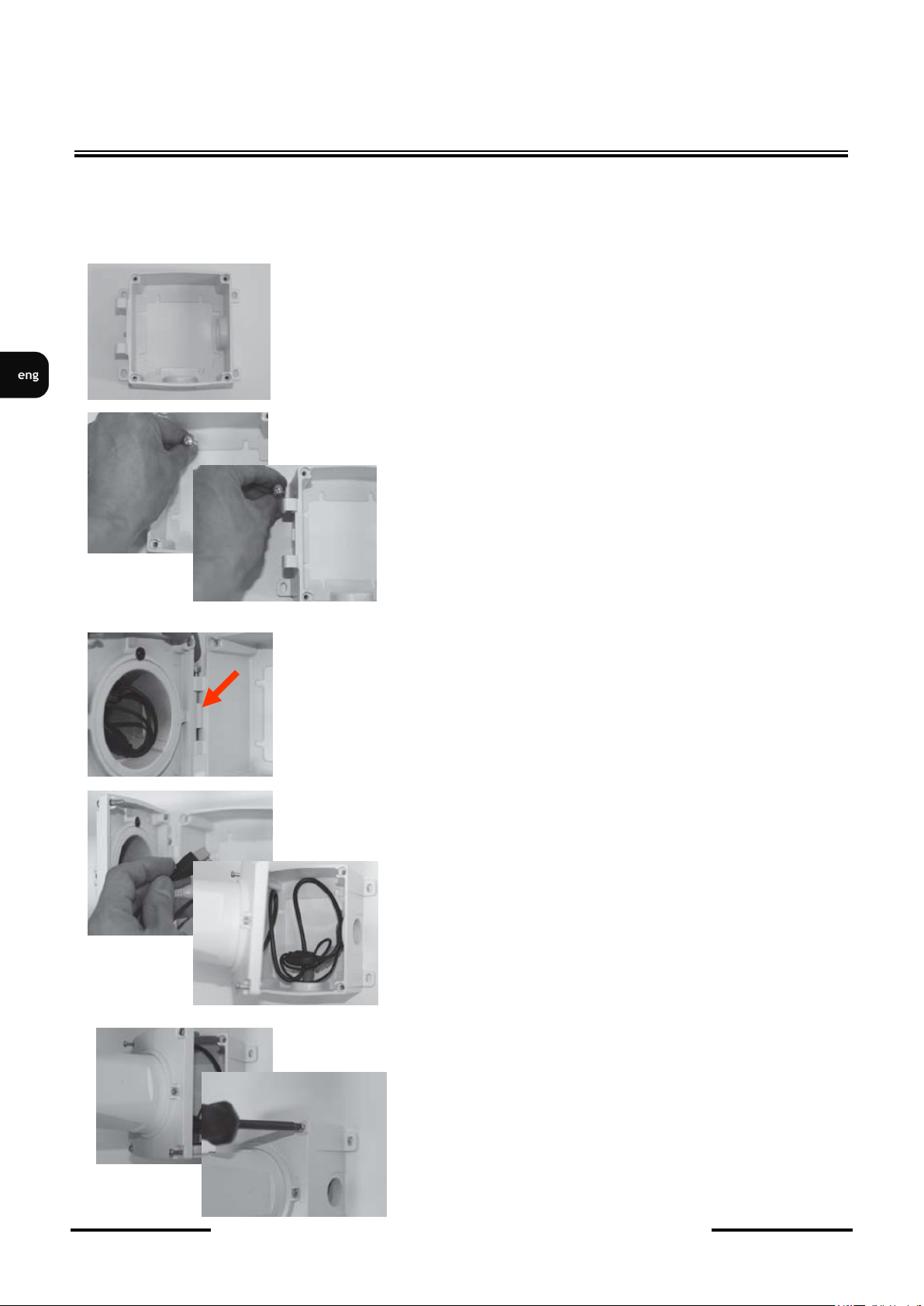

4.1 Mounting the camera

1. Using electrical box as a template, please mark drilling and cable holes and drill

them.

2. Mount the box to a wall using internal or external mounting holes.

3. Put the camera’s base onto the box, slide the hinge screw into the ho o ks and screw it.

4. Perform appropriate electrical connections inside the electrical box. Surplus cable should be coiled inside the box.

5. Close the lid and screw blocking screws.

Page 9

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

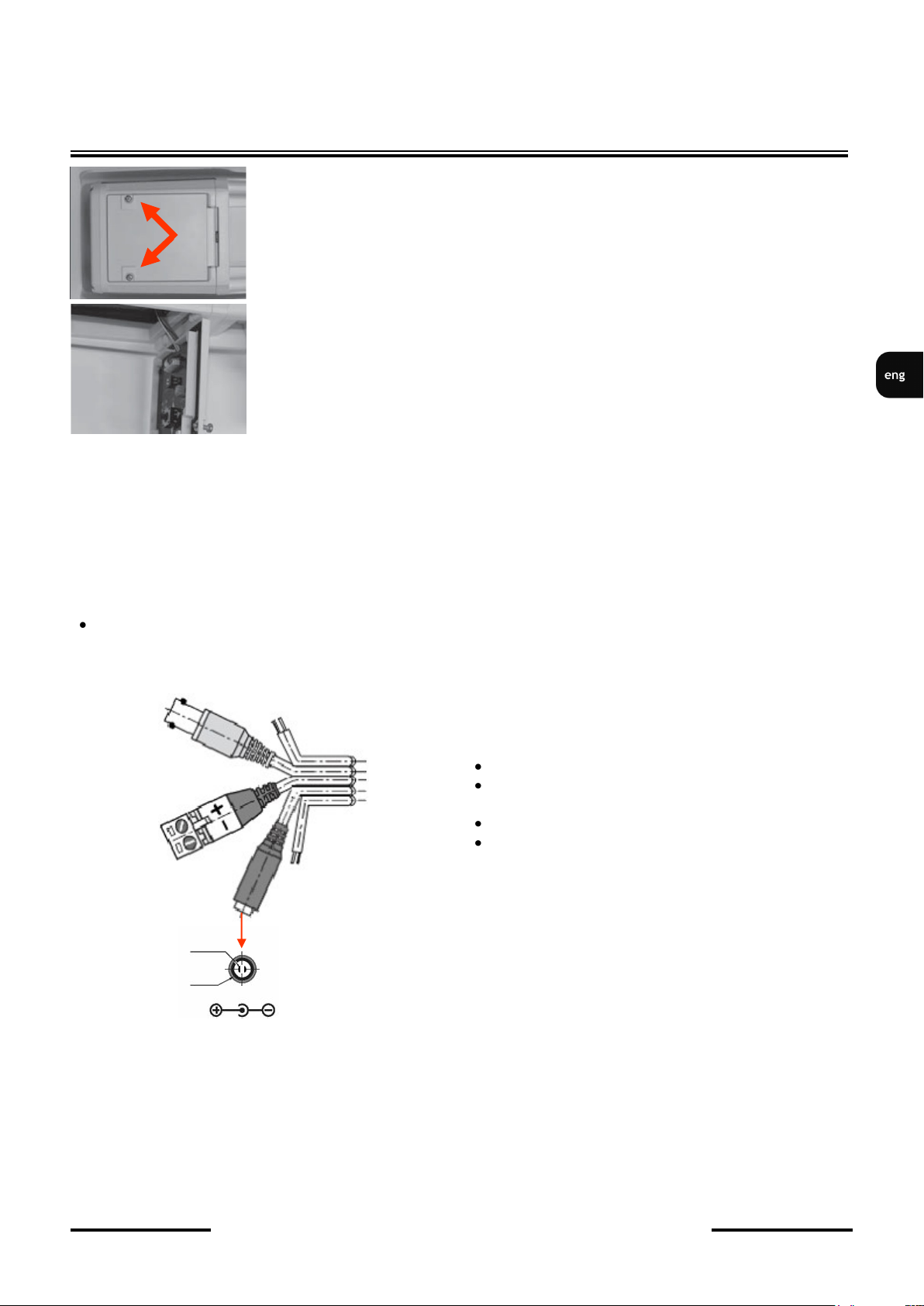

6. Unscrew the blocking screws attaching maintenance lid to camera’s body.

7. Open the lid, adjust camera settings.

8. After setup, close the lid and screw the blocking screws.

4.2 Connecting the power supply

INSTALLATION

Warning: Device should be supplied only from power sources whose parameters are in accordance with those specified by the producer in the technical datasheet of the camera. Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements.

NVDN-861H/IRH-2 and NVDN-881H/IRH-2 are 12V DC/24V AC ± 10%. supplied. Electrical connections are depicted below:

1. BNC plug (video output)

2. 24V AC terminal block

3. RS-485 cable RS-485 (-) - orange RS-485 (+) - white

4. alarm output out (green)

5. 12V DC terminal

common (grey)

- (GND)

Warning: If the alarm output or RS-485 control port output is not used, please protect them

against short-circuiting.

Warning: Heater works only when the camera is 24V AC supplied.

Page 10

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

INSTALLATION

4.4 RS-485 port

RS-485 port enables remote setup of the camera. Communication between remote controllers (such as keyboards, DVRs, PCs) via RS-485 utilizes PELCO-D or PELCO-P protocol. Usage of UTP cat. 5 cable is advised. One pair of wires is used in transmission process.

RS-485 485 (+) Remote control RS-485 connector, connect with corresponding RS-485 (+) output located on the keyboard or any other remote control device. Transmission speed depends on camera settings.

RS-485 485 (-) Remote control RS-485 connector, connect with corresponding RS-485 (-) output located on the keyboard or any other remote control device. Transmission speed depends on camera settings.

Remote control procedures using NOVUS KBD70, KBD50 or KDB40 keyboards with use PELCOD protocol are described below:

95 + PRESET SET - Display main menu screen, enter submenus, select highlighted position,

JOYSTICK MOVEMENT UP/DOWN - select particular menu positions,

JOYSTICK MOVEMENT LEFT/RIGHT - select function or change selected values

Page 11

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

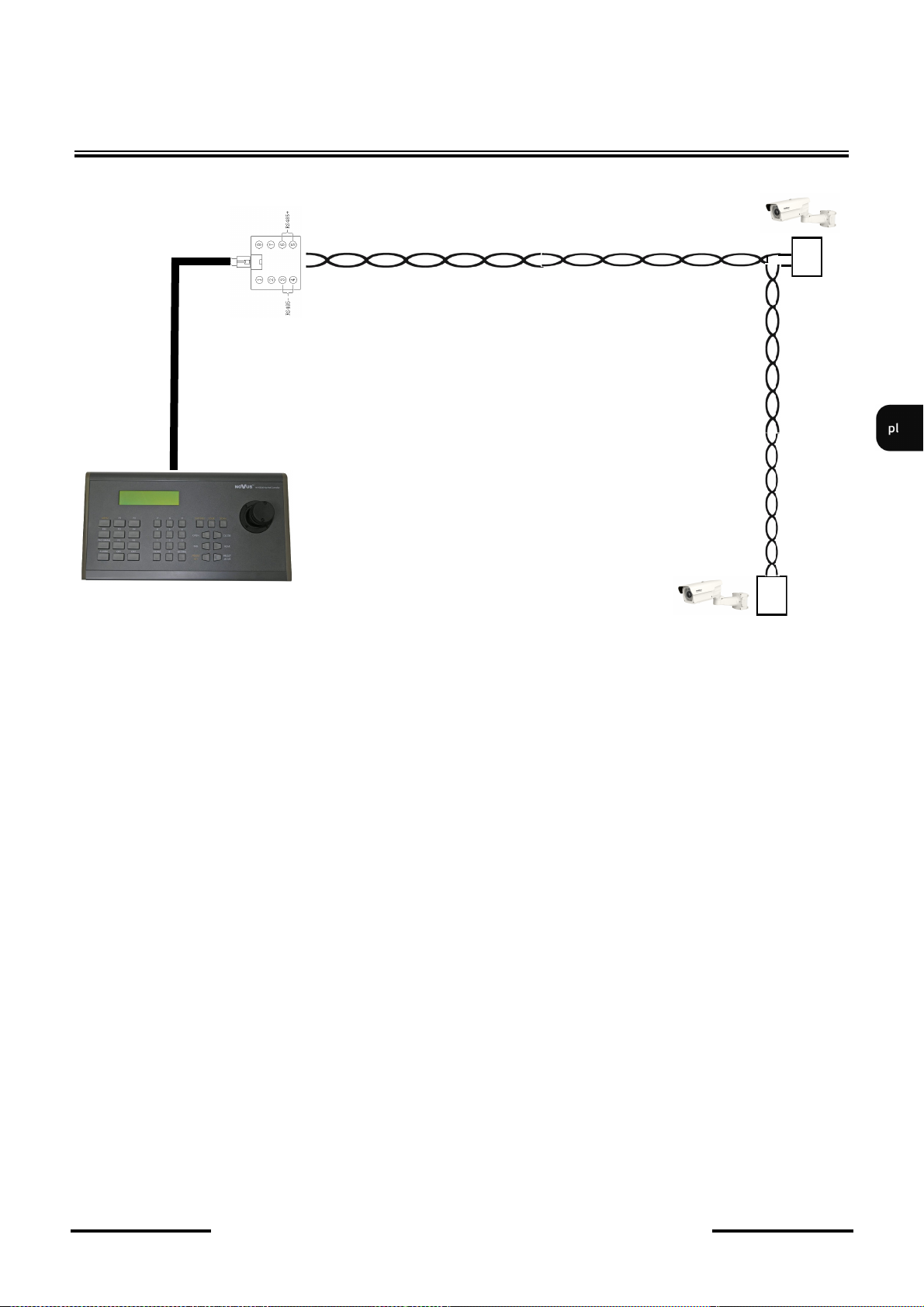

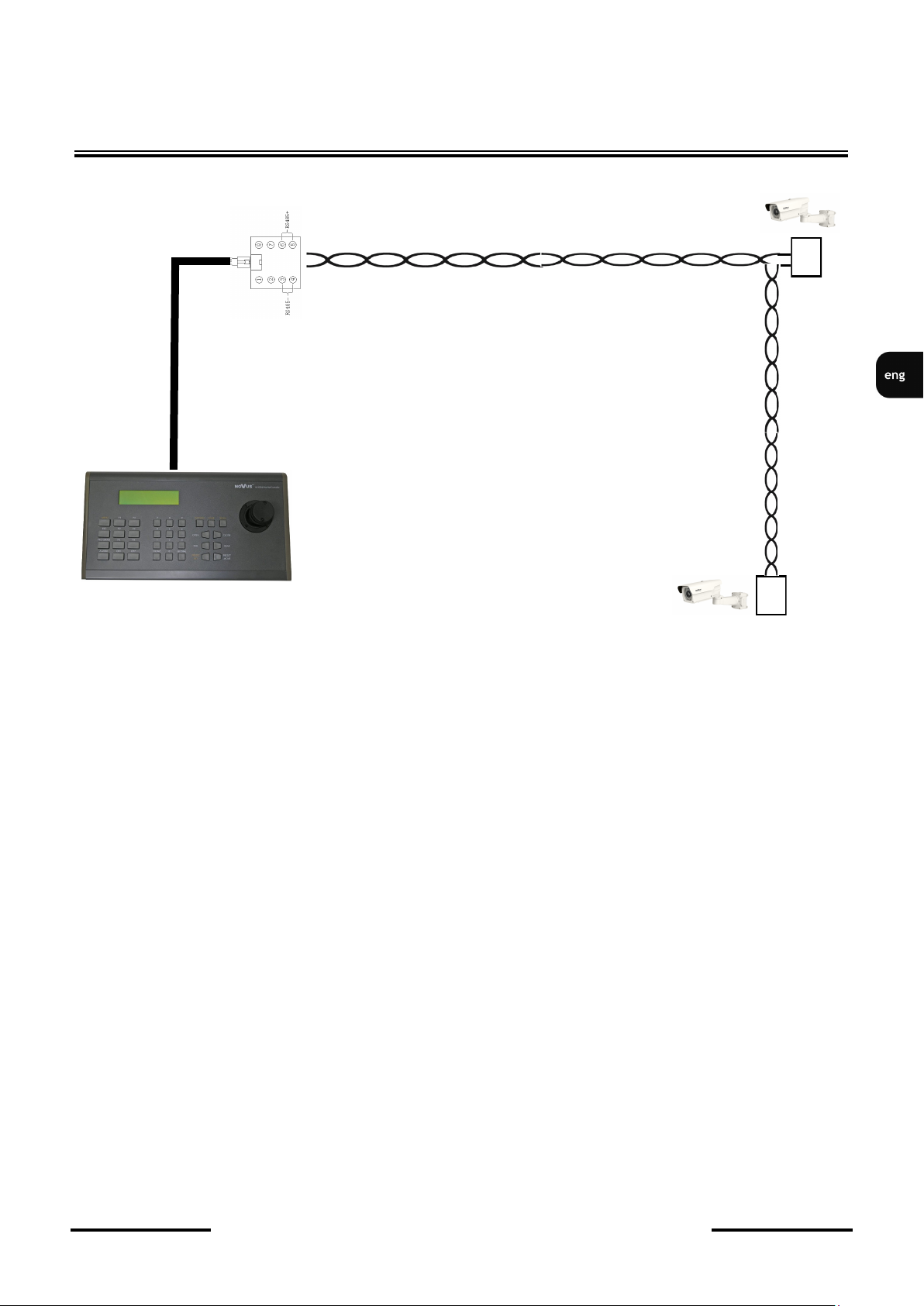

KBD-40 connections diagram.

INSTALLATION

RS485(TX+) RS485 +

Twisted pair cable

+ -

RS485(TX-) RS485 -

RS485 + RS485 +

RS485 -

RJ11 cable

NV-KBD40 keyboard

Note: If system supports more than two cameras depicted above, connections between them should be made analogically.

4.5 Alarm output

Cameras contain alarm output used for triggering external devices. Output efficiency is 1A for 30V DC and about 0.5A for 125V AC

Page 12

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

5. SETTINGS

Camera features the OSD menu. During camera standard operation status information may be displayed on the screen.

As it has been mentioned before, a joystick located at the camera’s bottom control panel, available

after unscrewing the protective cap, is dedicated for navigation and changing the settings. Available joystick movements and commands associated with these, are listed below:

LEFT

DOWN

ENTER

RIGHT

SET

In order to enter the menu please execute the SET. For choosing the submenus please move the joystick UP, DOWN. Enter particular sub-menus by pressing the SET button. To change the parameters use the LEFT and RIGHT commands. In order to leave the menu select EXIT and press SET. Depending on the value of the parameter located to the right of the EXIT text, different actions are taken when exiting:

selecting SAVE and pressing SET means that the changes that have been made are saved and are kept even when the camera restarts. selecting NOT SAVE and pressing SET means that the changes that have been made are temporary and will be cancelled once the camera restarts.

selecting RESET and pressing SET results in restoring factory defaults. To exit submenu please select RETURN position, and when Press SET to Return message is displayed at the bottom part of the screen press SET to leave the menu . After one minute of inactivity in the menu camera will automatically exit from the programming mode.

5.1 Main menu

In order to enter the menu press the SET button. The following main menu is displayed on the screen:

1.LENS DC

2.EXPOSURE

3.WHITE BAL ATW

4.SSDR OFF

5.BACKLIGHT HLC

6.DNR3 ON

7.DAY/NIGHT COLOR

8.SPECIAL

9.EXIT SAVE

MAIN SETUP

Page 13

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

5.1.1 LENS submenu

This submenu allows for setting the lens parameters.

LENS Lens operating mode.

MANUAL Manual settings of the lens operating mode. For that setting a submenu that allows

for adjusting the BRIGHTNESS level in the range from 1 to 70 is available.

DC Automatic lens mode. For that setting a submenus that allow for adjusting the

BRIGHTNESS level in the range from 1 to 70, the iris speed IRIS SPEED and the precise setting of image sharpness FOCUS ADJ are available.

5.1.2 EXPOSURE submenu

This submenu allows for choosing and changing the settings of the parameters connected with AE and controlling the iris.

EXPOSURE SETUP

1.BRIGHTNESS ιιιιιxιιιιιιιιιιιι 25

2.SHUTTER MANUAL

3.AGC HIGH

4.SENS-UP - - -

5.RETURN

BRIGHTNESS Selection of brightness level in the range from 1 to 70.

SHUTTER Selection of shutter mode.

- - - Automatically sets the shutter speed according to present light conditions. This

option is available when DC or VIDEO option is selected in the LENS submenu.

A.FLK (FLICKERLESS) The mode of flicker reduction in variable light conditions is equal to

the shutter speed of 1/120s. This mode is available for any setting selected in the

LENS position.

ESC This option will control the shutter speed automatically depending of the light

conditions. For that setting a submenu that allows for setting MIN and MAX speed of the shutter is available.

MANUAL Manual setting of the shutter speed. For that setting a submenu that allows for

setting the shutter speed (SHUTTER) in the range from 1/120000s to 512x(1/50s) is available.

Page 14

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

AGC Automatic Gain Control function. When OFF is selected, the function is switched

off. When NORMAL is selected, the function is working with camera sensitivity smaller than the light intensity changes. When HIGH is selected, the function is providing bigger camera sensitivity than the light intensity changes. Please remember that increasing gain results in increasing brightness and noise level as well.

SENS - UP Low shutter mode function. OFF - the function is switched off, AUTO - in low

light conditions function automatically sets low shutter speed. After pressing SET button in this mode it is possible to set the multiplier of the basic shutter speed (1/50s in AUTO mode) in the range from x2 to x512.

This function is switched off when AGC is off or shutter mode is A.FLK or

MANUAL.

Please remember that together with selecting higher values from the low shutter

range the image becomes brighter but simultaneously the noise level goes up and moving objects become blurred.

5.1.3 WHITE BAL submenu

This feature allows for setting appropriate color settings in various color temperature conditions.

WHITE BAL White balance mode

ATW This mode (Auto Tracking White Balance) can be used in the 1700°K ~ 11000°

color temperature range.

MANUAL Manual mode settings. In case of inappropriate color settings for ATW, AWC

modes it is possible to set RED and BLUE color values manually . The range of changes is from 0 to 900 and is displayed as a line. The changes are seen immediately. The lines of changes are active only in WB manual mode.

AWC→SET This mode (Auto White balance Control) allows for adaptive setting of white

balance. In order to obtain the optimum state under the current illumination, direct the camera at a sheet of white paper and press SET button. When lighting parameters change ( e.g. light bulbs changed to halogen lamps, daylight to artificial light etc. ), procedure mentioned above should be repeated.

OUTDOOR This mode (Auto Tracking White Balance) can be used in the 1700°K ~ 11000°K

color temperature range (e.g. when using sodium vapour lamps).

INDOOR This mode (Auto Tracking White Balance) can be used in the 4500°K~8500°K

color temperature range (e.g. when using the camera inside the house).

5.1.4 SSDR submenu (Wide dynamic range)

This function allows to effectively observe the scene with different illumination level. Function can be enabled (ON) or disabled (OFF). When ON is selected, a submenu that allows for setting the function intensity level in the range from 1 to 15 becomes available.

Page 15

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

5.1.5 BACKLIGHT submenu

These compensation functions allow for enhancing visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HLC).

BACKLIGHT Backlight compensation mode.

OFF Function OFF.

BLC BLC function allows for enhancing visibility of the objects located in the

foreground, surrounded by strongly illuminated background. After pressing SET button in this mode submenu depicted below appears:

LEVEL LOW

TOP ιιιιιxιιιιιιιιιιιι 38 BOTTOM ιιιιιιιιιιιιιxιιιι 109 LEFT ιιιιιxιιιιιιιιιιιι 54 RIGHT ιιιιιιιιιιιιιιxιιι 121

BLC SETUP

Press SET to Return

Submenu presented above allows for setting the size and location of the area where

the BLC function will be active, furthermore it allows for setting the sensitivity of the function.

LEVEL Select the intensity of the function from available: LOW, MIDDLE, HIGH

TOP Move upper part of the area up or down.

BOTTOM Move bottom part of the area up or down

LEFT Move left part of the area left or right side.

RIGHT Move right part of the area left or fight side.

HLC High light compensation function. It allows for enhancing visibility of the objects

located near the strong, point light source. If a strong, point light source appears on the screen, function will mask it allowing for effective observation of the scene itself (this function is best used to, for example, observe licence-plates of the cars).

Page 16

USTAWIENIA

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

Press the SET please, to display below submenu.

LEVEL MIDDLE

LIMIT ALL DAY

MASK COLOR RED MASK TONE ιιιιιιιιιιιιιxιιιι 25 TOP ιιιιιxιιιιιιιιιιιι 5 BOTTOM ιιιιιιιιιιιιιιxιιι 120 LEFT ιxιιιιιιιιιιιιιιιι 5 RIGHT ιιιιιιιιιιιιιιxιιι 172

HLC SETUP

Press SET to Return

Submenu allows to set the size and location of the area in which the HLC function analyzes the level of illumination and sets the other HLC function options described below.

LEVEL Adjust level of the HLC function from available: LOW, MIDDLE HIGH.

LIMIT Sets the lighting threshold that, when exceeded, activates the function.

ALL DAY Threshold is set to low variations in illumination level.

NIGHT ONLY Threshold is set to high variations in illumination level.

MASK COLOR Select the colour of the masking area from available: RED, BLUE,

CYAN, MAGENTA, BLACK.

MASK TONE Adjusts opacity of masking area.

TOP Moves upper part of the area up or down.

BOTTOM Moves bottom part of the area up or down

LEFT Moves left part of the area left or right side.

RIGHT Moves right part of the area left or right side.

Note: HLC function works only in the low-light conditions. It is activated automatically when level

of the light is low enough for the function to execute properly and when a strong point light source appears on the screen.

Because the effectiveness of HLC function relies mostly on the amount of light area in the

screen, optimize the installation angle for the best HLC performance.

Page 17

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

5.1.6 DNR3 (Digital Noise Reduction) submenu

This submenu allows for changing digital noise reduction settings.

DNR Digital Noise Reduction function.

ON Digital Noise Reduction function ON.

OFF Digital Noise Reduction function OFF.

After selecting ON press the SET please, to display submenu allowing for adjustment of the

digital noise reduction level, as depicted below.

 LEVEL ιιιιιιιιιιιιιxιιιι 12 RETURN

SDNR

Note: While working in DNR mode, image quality might slightly worsen. Digital noise reduction

function is disabled when the AGC function is off.

5.1.7 DAY / NIGHT submenu

DAY / NIGHT Selects operating mode of the IR cut filter.

AUTO Camera switches between night (b/w) and day (color) mode automatically,

depending on current illumination conditions.

After pressing SET button the submenu depicted below appears.

1. BURST MODE OFF

2. COLOR→B/W DURATION FAST DWELL TIME 5 SEK

3. B/W →COLOR DURATION FAST DWELL TIME 5 SEK

4. RETURN

AUTO SETUP

BURST MODE Enable (ON) or disable (OFF) the BURST (color burst) signal.

Page 18

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

COLOR→B/W Allows for configuring the switching from b/w to color mode.

DURATION Selects color to b/w switching speed from available: FAST, SLOW DWELL TIME Sets the delay between color and b/w mode switching. Values range

from 3 to 60 sec.

B/W→COLOR Allows for configuring the switching from b/w to color mode.

DURATION Selects b/w to color switching speed from available: FAST, SLOW DWELL TIME Sets the delay between b/w and color modes switching. Values range

from 3 to 60 sec.

EXTERN Not available.

COLOR Camera works permanently in color mode. B/W Camera works permanently in B/W mod. For that setting a submenu that allows for

enabling or disabling the BURST MODE and SMART IR configuring are available.

5.1.8 SPECIAL submenu

This submenu allows for setting the additional functions available in the camera.

SPECIAL

1. IMAGE ADJ

2. CAM TITLE OFF

3. SYNC INT

4. MOTON OFF

5. PRIVACY OFF

6. DIS OFF

7. PROFILE USER

8. COMM ADJ

9. RETURN

IMAGE ADJ. Allows for enabling the additional picture effects.

MONITOR Allows for configuring camera picture parameters, depending on the type of

monitor used.

LCD Allows for configuring the camera to enhance its LCD monitor cooperation

capabilities, pressing SET displays additional submenu which allows for adjustment the LCD monitor display settings.

USER Allows for configuring the camera to enhance its monitor (of non-standard types)

cooperation capabilities, pressing SET displays additional submenu which allows for adjustment the display settings.

CRT Allows for configuring the camera to enhance its CRT monitor cooperation

capabilities, pressing SET displays additional submenu which allows for adjustment the CRT monitor display settings.

Page 19

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

REVERSE flips the picture:

OFF - Function off.

V - REV Flips the picture vertically,

H - REV Flips the picture horizontally (Mirror)

HV - REV Rotate 180 degree the picture;

PIP - (Picture in Picture) Function displays a full-size image in the thumbnail. Used in digital

zoom mode. The position of the thumbnail is adjustable.

D - ZOOM Digital zoom function. After selecting ON, pressing the SET displays additional

submenu which allows for adjusting the digital zoom level, ranging from x0.1 to x16, OFF function off.

FONT COLOR Selects the OSD font color

SHARPNESS Screen sharpness function. After selecting ON, pressing SET displays additional

submenu which allows for sharpness level adjustment, ranging from 1 to 20. OFF - function off. If the SHARPNESS level is too high the picture may become distorted or noisy.

LANGUAGE Selects OSD language from available: ENGLISH, GERMAN, ITALIAN,

FRENCH, SPANISH, RUSSIAN, CZECH, ROMANIAN, SERBIAN, SWEDISH, DANISH, TURKISH, PORTUGUESE, THAI.

CAM TITLE After selecting ON and pressing SET, a sub-menu appears, allowing for entering a

string of characters that later is displayed on the screen, e.g. as camera title. Title may consist of up to 15 characters. Please select desired characters from the virtual keyboard, which becomes available after pressing SET.

CAMERA TITLE SETUP

ABCDEFGHIJKLM

NOPRSTUVWXYZ abcdefghijklm noprstuvwxyz

_ . 0123456789

 CLR POS END

CAMERA---------

Screen contains mainly alphanumerical characters, which may be used in camera’s title. Select

desired character and please apply it by pressing SET key. Currently edited title is visible at the bottom of the screen. A line just above it contains buttons for editing the title. To enable particular functions, please highlight them as normal characters and confirm by pressing SET key. Button functions are described below:

 Moves character highlight cursor left.

 Moves character highlight cursor right

POS Allows for adjusting the position of entered characters.

CLR Erases the whole title.

END Exits title editing menu.

Page 20

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

SYNC Selects synchronization mode.

INT Internal synchronization.

MOTION This menu allows (provided, that ON option is selected) for turning a built-in

motion detection feature on or off. Motion detection may simultaneously be conducted in eight independent zones (with their size and location selectable by user). Detection of motion with MOTION DET turned on results in Motion Detected message being displayed on the screen.

After selecting ON and pressing SET the submenu below is displayed, which

allows for adjusting the motion detection function parameters.

1. SENSITIVITY AREA1

2. AREA MODE OFF

3. SEL POS R_BOTTOM

4. YPOS ιιιιιιιιιιιιιxιιιι 5

5. XPOS ιιιιιιιιιιιιιxιιιι 5

6. FILLSET

8. RETURN

MOTION DET

SENSITIVITY Selects one of eight available motion detection zones (AREA1, AREA2,

AREA3, AREA4). Each zone has different sensitivity level. The higher

number, the higher sensitivity.

AREA MODE Turns motion detection in selected zone on or off.

SEL POS Selects edge of the area so its position can be changed.

L_BOTTOM Left bottom area corner.

R_BOTTOM Right bottom area corner.

L_TOP Left top area corner.

R_TOP Right top area corner.

YPOS Change the selected area corner position toward vertical axis.

XPOS Change the selected area corner position toward horizontal axis.

FILLSET After pressing SET button actually selected area will appear on the first plan.

Note: Disabling privacy zones prior to setting motion detection parameters is advised.

PRIVACY Allows for enabling privacy zones (when turned ON). If this option is turned on,

desired part of the screen is masked using four rectangular zones.

Pressing SET displays submenu which allows for adjusting privacy settings.

Page 21

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

PRIVACY AREA SETUP

1. AREA AREA1

2. MODE ON

3. MASK COLOR GRAY

4. MASK TONE ιιιιxιιιιιιιιιιιιιι 4

5. TOP ιιιιιιιxιιιιιιιιιιι 39

6. BOTTOM ιιιιιιιxιιιιιιιιιιι 79

7. LEFT ιxιιιιιιιιιιιιιιιιι 13

7. RIGHT ιιιιιιιxιιιιιιιιιιι 52

8. RETURN

AREA SEL Selects one of twelve available privacy zones: AREA1, AREA2… AREA12.

MODE Turns selected privacy zone displaying on or off. After selecting ON and

pressing SET displays submenu allowing for selected privacy zone location and size adjustment.

MASK COLOR Allows for setting the color of all privacy zones. Available colours: GREEN,

RED, BLUE, BLACK, WHITE, GRAY.

MASK TONE Allows for adjusting brightness of masking zones in the range from 1 to 10.

TOP Moves upper part of the area up or down.

BOTTOM Moves bottom part of the area up or down

LEFT Moves left part of the area left or right side.

RIGHT Moves right part of the area left or right side.

DIS Digital image stabilization function. It eliminates any picture movement which may occur due to external factors, such as wind. ON - function on, OFF function off.

Note: Turning on the DIS function narrows the camera’s field of view. When using DIS function a decrease in resolution is possible, due to fact that the function uses digital zoom

PROFILE Predefined mode according to the picture condition

BASIC - Profile optimized to the most common environment condition.

DAY/NIGHT - Profile optimized to the day or night conditions, respectively.

BACKLIGHT - Profile optimized to distinguish the object from the background in a backlighting scene.

ITS - Profile optimized to the traffic conditions.

INDOOR - Profile optimized to a regular indoor lighting condition.

USER - Profile for custom user settings.

Page 22

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

SETTINGS

COMM ADJ Function allows for configuring the RS-485 communication settings of the

camera.

1. CAM ID ιιιιxιιιιιιιι 4

2. BAUD RATE 9600

3. UART MODE 8-0-1

4. RET PKT ENABLE

5. DISP ID OFF

6. PROTOCOL PELCO-D

7. RETURN

COMM SETUP

CAM ID Allows for setting unique ID number for the camera, ranging from 1 to 255,

enabling the device to communicate through RS-485

BAUD RATE Allows for setting data transfer speed for RS-485 protocol. Values range from

2400 to 57600 bps

UART MODE Configures the parameters of the RS-485. 8-0-1 mode presented above means

that 8 data bits are sent in one packet, 0 meaning bit oddity (with possibility of setting E meaning parity and N meaning lack of parity) and 1 meaning stop bit.

RET PKT Enables confirmation of receiving sent packets (enable/disable).

DISP ID Allows for turning the camera number displaying (enable/disable).

PROTOCOL Allows for selecting the RS-485 communication protocol

Page 23

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

NOTES

Page 24

NVDN-861H/IRH-2, NVDN-881H/IRH-2 ver. 1.1 - User’s manual

2013-12-31 MM JM

AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska

tel.: 22 546 07 00, faks: 22 546 07 59

www.novuscctv.com

Page 25

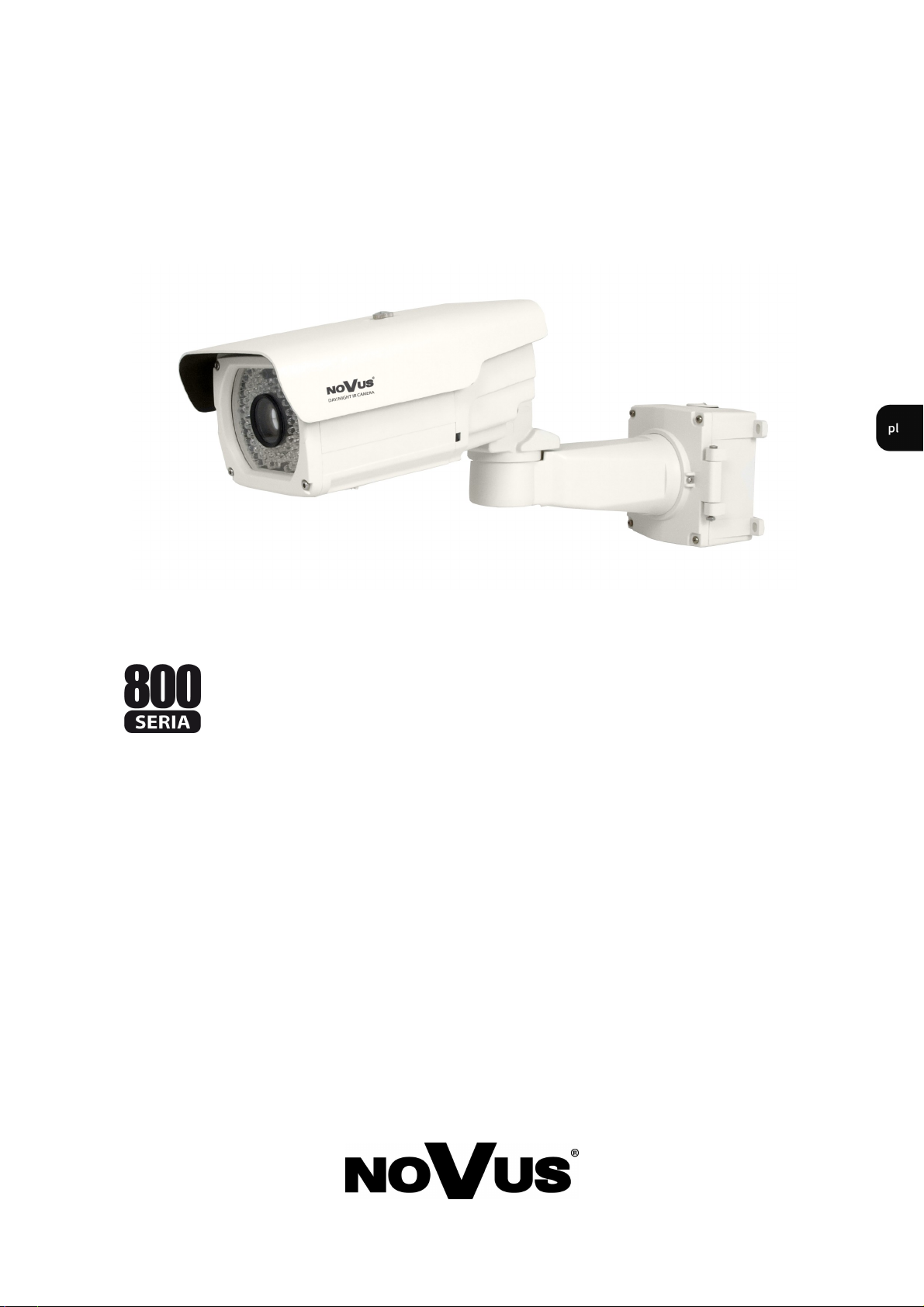

i n s t r u k c j a o b s ł u g i

NVDN-861H/IRH-2 NVDN-881H/IRH-2

Page 26

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

INFORMACJE

UWAGI I OSTRZEŻENIA

Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)

Oznakowanie CE

Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC

do 1500VDC.

Dyrektywa WEEE 2002/96/EC

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i

elektronicznych

Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.

Dyrektywa RoHS 2002/95/EC

Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne.

Informacja

Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w

systemie.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 27

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

WARUNKI BEZPIECZEŃSTWA

UWAGA!

ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY.

UWAGA !

NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

WARUNKI BEZPIECZEŃSTWA

1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;

2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści;

3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;

4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji;

5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;

6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta;

7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji

(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może doprowadzić do uszkodzenia urządzenia;

8. Nie wolno umieszczać kamery na niestabilnych powierzchniach lub nie zalecanych przez producenta uchwytach. Źle zamocowana kamera może być przyczyną groźnego dla ludzi wypadku lub sama ulec poważnemu uszkodzeniu. Kamera musi być instalowana przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji;

9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych kamery. Dlatego też, zabrania się zasilania kamery ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta

parametrach;

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 28

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

WARUNKI BEZPIECZEŃSTWA

10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania.

11. W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony w prawidłowo wykonane układy ochrony przed zakłóceniami, przepięciami i wyładowaniami atmosferycznymi. Zalecane jest również stosowanie transformatorów separujących.

12. Instalacja elektryczna zasilająca kamerę powinna być zaprojektowana z uwzględnieniem wymagań podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;

13. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników

autoryzowanego serwisu;

14. Należy niezwłocznie odłączyć kamerę od źródła zasilania i przewodów sygnałowych oraz

skontaktować się z właściwym serwisem w następujących przypadkach:

Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu; Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz

mechaniczny;

Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie przynoszą spodziewanych rezultatów; Obudowa została uszkodzona; Można zaobserwować nietypowe zachowanie kamery.

15. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru lub porażenia prądem elektrycznym;

16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery.

Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem.

UWAGA!

Ponieważ produkt jest stale ulepszany i optymalizowany niektóre parametry i funkcje opisane w załączonej instrukcji mogły ulec zmianie. Prosimy o zapoznanie się z najnowszą instrukcją obsługi znajdującą się na stronie www.novuscctv.com. Producent, firma AAT Holding Sp z o.o. zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 29

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

INFORMACJE WSTĘPNE

1. ZAWARTOŚĆ ZESTAWU

kamera

puszka złącz elektrycznych instrukcja obsługi

klucz imbusowy

kabel do dodatkowego złącza wideo wkręty i kołki rozporowe - 4 szt.

Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się

z dystrybutorem.

2. CHARAKTERYSTYKA OGÓLNA

Mechaniczny filtr podczerwieni

Możliwość pracy w podczerwieni Rozdzielczość pozioma: do 700 TVL Czułość: 0 lx (IR wł.) Wydłużony czas ekspozycji (DSS)

Zoom: 16 x cyfrowy SSDR - szeroki zakres dynamiki HLC - funkcja redukująca efekt oślepiania kamery DIS - cyfrowa stabilizacja obrazu DNR - cyfrowa redukcja szumu Typ obiektywu:

- z automatyczną przysłoną typu D, f=3.5~16 mm (NVDN-861H/IRH-2)

- z automatyczną przysłoną typu D, f=6~50 mm (NVDN-881H/IRH-2)

12 stref prywatności 1 wyjście alarmowe wyzwalane detekcją ruchu Dodatkowe funkcje: ustawienie ostrości obrazu, odbicie lustrzane i obrót obrazu o 180˚,

detekcja ruchu (4 strefy)

Menu ekranowe w języku polskim, programowane za pomocą przycisków na tylnym panelu kamery oraz za pomocą:

- klawiatury NV-KBD70, NV-KBD50, NV-KBD40,

- programu do obsługi kart wizyjnych NOVUS

- bezpośrednio z panelu wybranych rejestratorów NOVUS

Sterowanie RS-485

Protokół sterowania: PELCO-D, PELCO-P Wbudowany oświetlacz podczerwieni - 100 diod LED Klasa szczelności: IP 66 Wbudowana grzałka / wentylator

Zasilanie: 12 VDC / 24VAC

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 30

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

DANE TECHNICZNE

3. DANE TECHNICZNE

Model

Przetwornik obrazu matryca CCD, 1/3” SONY EXview HAD II

Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały

Czułość

Stosunek sygnału do szumu 52 dB (wyłączona ARW)

Elektroniczna migawka automatyczna: 1/50 s ~ 1/120 000 s Wydłużona migawka (DSS) 1/25 s ~ 10.24 s ARW (AGC) włączona/wyłączona (2 poziomy)

Balans bieli

Kompensacja jasnego tła

(BLC)

Redukcja efektu oślepienia

kamery (HLC) Synchronizacja wewnętrzna

Tryb przełączania dzień/noc automatyczny/manualny Opóźnienie załączenia filtru 3 s/5 s/7 s/10 s/15 s/20 s/30 s/40 s/60 s Redukcja migotania włączona/wyłączona Strefy prywatności 12

Typ obiektywu

Poziomy kąt widzenia

obiektywu

Wyjście sygnału wideo BNC, 1.0 Vp-p, 75 Ohm Wyjście alarmowe 1 (napięciowe), wyzwalane detekcją ruchu

Zdalne sterowanie RS-485 Protokół sterowania Pelco-D, Pelco-P

Zoom 16 x cyfrowy

Oświetlacz podczerwieni LED - 100 szt.

Zasięg oświetlacza

podczerwieni Menu kamery wyświetlane na ekranie monitora (w języku polskim)

Dodatkowe funkcje

Klasa szczelności IP 66 Zasilanie 12 V DC/24V AC ± 10% Pobór mocy 18.4 W (IR+grzałka wł.) Temperatura pracy -40°C (grzałka wł.) ~ 50°C Wymiary (mm) 140 (szer) x 220 (wys) x 470 (dł)

Masa 3000 g

5 trybów: manualny/automatyczny z zapamiętaną wartością referencyjną/dla oświetlenia naturalnego/dla

z automatyczną przysłoną typu D, f=3.5~16 mm z automatyczną przysłoną typu D, f=6~50 mm

NVDN-861H/IRH-2 NVDN-881H/IRH-2

0.1 lx/F=1.2 - tryb kolorowy (1/50 s),

0.01 lx/F=1.2 - tryb czarno-biały (1/50s),

0.0002 lx/F=1.2 - tryb kolorowy DSS,

0.00002 lx/F=1.2 - tryb czarno-biały DSS,

0 lx (IR włączony) - tryb czarno-biały

oświetlenia sztucznego/automatyczny w szerokim zakresie temperatury barwowej

włączona/wyłączona (3 poziomy)

69° ~ 17° 43,6° ~ 5,5°

100 m

DIS - cyfrowa stabilizacja obrazu, DNR - cyfrowa redukcja szumów, detekcja ruchu,

tworzenie efektów: odbicie lustrzane i obrót obrazu o 180˚, ustawienie ostrości obrazu

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 31

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

3.1 Wymiary kamery

3.2. Wygląd kamery, rozmieszczenie elementów kamery

DANE TECHNICZNE

Widok od spodu, po odkręceniu śrub i otwarciu klapki serwisowej:

Regulacja jasności świecenia diod IR

Wł./wył. diod IR

Wybór poziomu załączania IR:

FAST 6lx SLOW 3lx

Dodatkowe złącze wideo

Joystick realizujący funkcje góra/dół/prawo/lewo/set

Dźwignia regulacji ogniskowej

Dźwignia regulacji ostrości

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 32

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

INSTALACJA

4. INSTALACJA KAMERY

4.1 Montaż kamery

1. Używając puszki jako szablonu, oznaczyć miejsca na otwory na śruby oraz przepust kablowy. Wywiercić dziury w oznaczonych miejscach.

2. Przymocować puszkę do ściany korzystając z zewnętrznych lub wewnętrznych otworów instalacyjnych.

3. Nałożyć podstawę kamery na puszkę, wsunąć śrubę zawiasu w uchwyty i przykręcić.

4. Dokonać odpowiednich połączeń elektrycznych (zasilanie, przewód wideo, przewody sterowania i alarmowe) wewnątrz puszki, Nadmiar kabli zwinąć w puszce.

5. Zamknąć pokrywę i dokręcić załączonymi śrubami.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 33

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

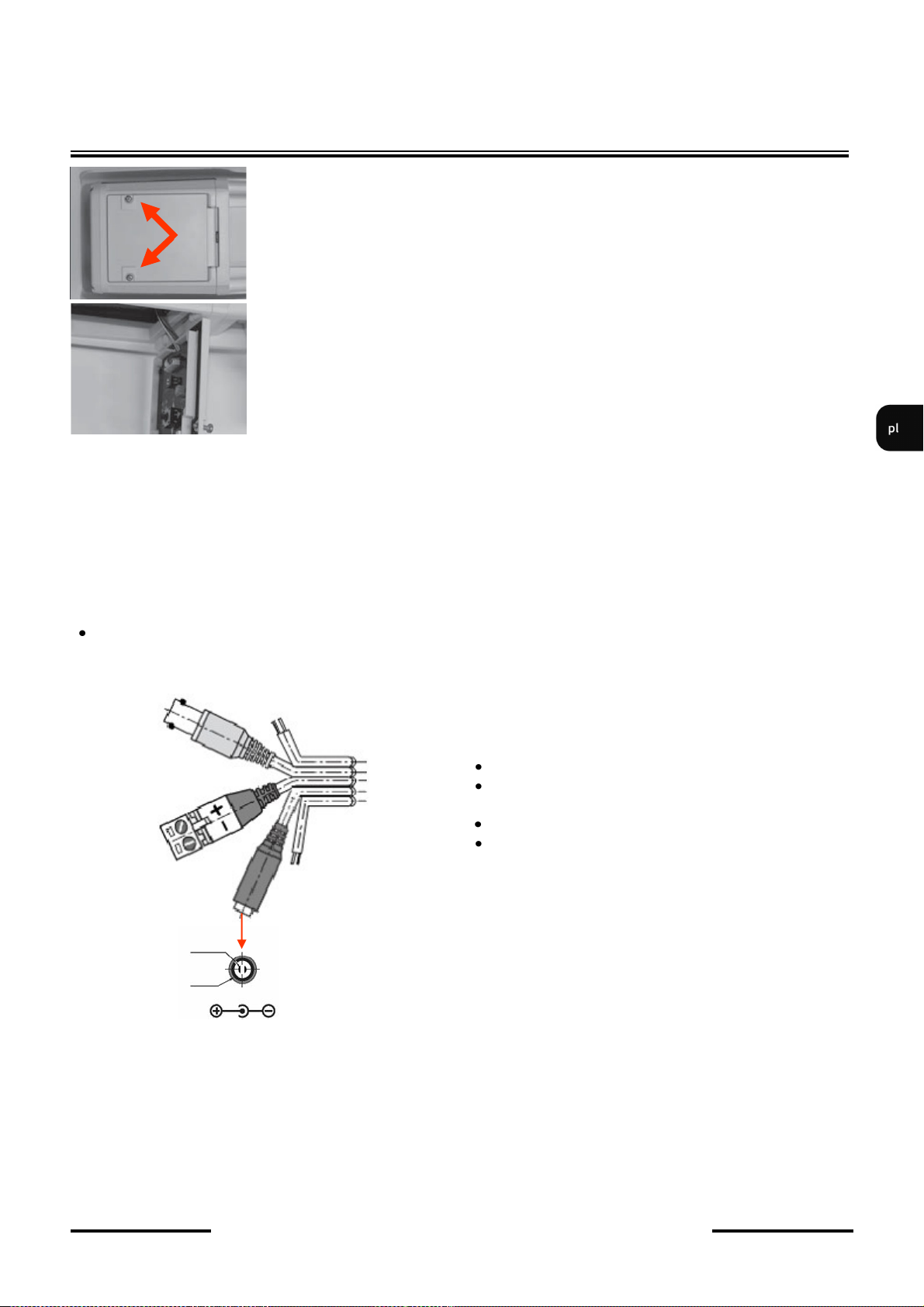

6. Odkręcić śruby mocujące klapkę skrzynki serwisowej.

7. Otworzyć klapkę, dokonać niezbędnych ustawień kamery.

8. Po dokonaniu ustawień, zamknąć klapkę i dokręcić śrubami.

4.2 Podłączanie zasilania

INSTALACJA

Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem.

kamery NVDN-861H/IRH-2 i NVDN-881H/IRH-2 są zasilane napięciem 12V DC/24V AC ± 10%. Sposób podłączenia zasilania do terminala złącz zaciskowych przedstawiony jest poniżej:

1. złącze BNC (wyjście wideo)

2. złącze zasilania 24V AC

3. złącze RS-485 RS-485 (-) - pomarańczowy RS-485 (+) - biały

4. wyjście alarmowe wyjście (zielony)

5. złącze zasilania 12V DC (grzałka

przewód wspólny (szary)

nieaktywna)

- (GND)

Uwaga: W przypadku, gdy wyjście alarmowe lub wyjście portu sterowania RS-485 nie są

wykorzystywane, należy zabezpieczyć je przed możliwością ewentualnego zwarcia się przewodów.

Uwaga: W kamerach grzałka działa tylko wtedy, gdy zasilanie kamery podłączone zostanie do

złącza 24V AC.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 34

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

INSTALACJA

4.3 Port komunikacji RS-485

Port komunikacji RS-485 umożliwia zdalną konfigurację menu kamery. Komunikacja urządzeń sterujących (klawiatury, rejestratory, komputery PC) odbywa się w standardzie RS-485 przy wykorzystaniu protokołu komunikacji PELCO-D oraz PELCO-P. Jako medium transmisyjne zalecana jest skrętka nie ekranowana piątej kategorii. Do transmisji wykorzystywana jest jedna para przewodów.

RS-485 485 (+) sterowanie telemetryczne funkcjami kamery w standardzie RS-485, połączyć z odpowiednim wyprowadzeniem w klawiaturze lub innym urządzeniu sterującym oznaczonym jako RS-485 (+), prędkość transmisji zależna od ustawień w menu kamery.

RS-485 485 (-) sterowanie telemetryczne funkcjami kamery w standardzie RS-485, połączyć z wyprowadzeniem w klawiaturze lub innym urządzeniu sterującym oznaczonym jako RS-485 (-).

Programowanie kamery z poziomu klawiatur KBD70, KBD50 lub KDB40 marki Novus przy użyciu protokołu PELCO-D odbywa się w sposób następujący:

95 + PRESET SET - wywołanie menu głównego, wejście w podmenu, wybór zaznaczonej pozycji, NAWIGACJA JOYSTICKIEM GÓRA, DÓŁ - wybór poszczególnych pozycji menu, NAWIGACJA JOYSTICKIEM LEWO, PRAWO - wybór funkcji lub zmiana wartości wybranych

parametrów.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 35

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

Sposób podłączenia kamery do klawiatury NV-KBD40

INSTALACJA

Klawiatura NV-KBD40

Przewód połączeniowy RJ11

4.4 Wyjście alarmowe

RS485(TX+) RS485 +

RS485(TX-) RS485 -

Skrętka

+ -

RS485 + RS485 +

RS485 -

Skrętka

Kamera wyposażona jest w przekaźnikowe wyjście alarmowe aktywowane detekcją ruchu, służące do sterowania zewnętrznym urządzeniem. Wydajność wyjścia wynosi maksymalnie 1A przy 30V DC oraz około 0,5A dla 125V AC.

Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

Page 36

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

5. USTAWIENIA

Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe.

Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy joystick dostępny po otwarciu klapki znajdującej się w dolnej części kamery, realizujący następujące

polecenia:

LEWO

GÓRA

DÓŁ

ENTER

PRAWO

SET

W celu wejścia do menu należy nacisnąć przycisk SET. W celu wyboru poszczególnych podmenu należy nacisnąć GÓRA, DÓŁ. Jeżeli przy podmenu znajduje się symbol  oznacza to możliwość wejścia do jego ustawień poprzez naciśnięcie SET. W celu zmiany parametrów wybranych pozycji należy nacisnąć LEWO, PRAWO. W celu opuszczenia menu głównego należy wybrać pozycję WYJŚCIE i nacisnąć SET. W zależności od wybranego trybu (wartość po prawej stronie pozycji WYJŚCIE) opuszczenie głównego menu może mieć różny charakter:

wybranie opcji ZAPISZ i naciśnięcie SET powoduje, że dokonane zmiany zostają zapisane i po restarcie kamery będą nadal obowiązywać wybranie opcji NIE ZAPISUJ i naciśnięcie SET powoduje, że dokonane zmiany mają charakter tymczasowy i po restarcie kamery zostaną anulowane wybranie opcji RESET i naciśnięcie SET powoduje, że wszystkie ustawienia zostają zastąpione ustawieniami domyślnymi

W celu wyjścia z podmenu należy wybrać pozycję WYJDŹ i nacisnąć przycisk SET lub w przypadku, gdy na dole ekranu wyświetlana jest informacja NACIŚNIJ SET ABY WRÓCIĆ w celu opuszczenia podmenu należy jedynie nacisnąć przycisk SET. Po minucie bezczynności operatora w

menu kamera automatycznie wychodzi z trybu programowania.

5.1 Menu główne

Aby wejść do menu kamery należy przycisnąć SET. Na ekranie zostanie wyświetlone poniższe menu główne.

MENU GŁÓWNE

1.OBIEKTYW DC

2.EKSPOZYCJA

3.BALANS BIELI ATW

4.SSDR   WYŁ

5.BACKLIGHT WYŁ

6.DNR3 WŁ

7.DZIEŃ/NOC AUTO

8.SPECJALNE

9.WYJŚCIE ZAPISZ

Page 37

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

5.1.1 Podmenu OBIEKTYW

Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą.

OBIEKTYW Tryb pracy obiektywu.

RĘCZNIE Obiektyw z przysłoną ręczną lub stałą. Dla tego trybu dostępne jest podmenu

umożliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w

zakresie od 1 do 70.

DC Obiektyw z prądowym sterowaniem przysłoną. Dodatkowo dla obiektywu typu DC

dostępne jest podmenu umożliwiające zmianę poziomu odniesienia sterowania przysłoną (JASNOŚĆ) w zakresie od 1 do 70, dostosowanie prędkości przysłony (PRZYSŁONA) oraz precyzyjne ustawienie ostrości obrazu (UST. OSTR).

Uwaga: W celu użycia funkcji dostosowania ostrości należy aktywować funkcję w pozycji TRYB w

podmenu UST. OSTR, ustawić ostrość obiektywu, a następnie dezaktywować funkcję w analogiczny sposób.

5.1.2 Podmenu EKSPOZYCJA

Podmenu pozwala na wybór i regulacje parametrów związanych z automatyką ekspozycji oraz sterowaniem przysłony obiektywu.

KONFIGURACJA EKSPOZYCJI

1.JASNOŚĆ ιιιιιιιxιιιιιιιιιιιι 25

2.MIGAWKA HIGH

3.AGC WYSOKI

4.SENS-UP AUTO

5.WYJDŹ

JASNOŚĆ Wybór poziomu jasności w zakresie od 1 do 70. MIGAWKA Wybór trybu pracy migawki.

- - - Automatyczny tryb pracy migawki. Tryb ten jest dostępny tylko dla obiektywów z automatyczną przysłoną (w pozycji OBIEKTYW należy wybrać DC lub VIDEO ).

A.FLK (FLICKERLESS) Tryb redukcji migotania w warunkach pulsującego oświetlenia

równoznaczny z włączeniem czasu otwarcia migawki 1/120s. Tryb dostępny przy pracy z każdym typem obiektywu (przy dowolnym ustawieniu w polu

OBIEKTYW).

ESC Automatycznie dobiera czas otwarcia migawki do aktualnych warunków

oświetleniowych. W trybie tym po naciśnięciu przycisku SET w pozycjach MIN oraz MAX można ustawić zakres pracy migawki.

Page 38

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

RĘCZNIE Ręczne ustawienia prędkości otwarcia migawki. W trybie tym po naciśnięciu

przycisku SET można ustawić wartość migawki (MIGAWKA) w zakresie od 1/120000s do 512 x (1/50s).

AGC Funkcja automatycznej regulacji wzmocnienia. Przy wybranym WYŁ funkcja jest

wyłączona. Przy wybranym NISKI funkcja pracuje w trybie o mniejszej czułości na zmiany oświetlenia. Przy wybranym WYSOKI funkcja pracuje w trybie o większej czułości na zmiany oświetlenia. Należy pamiętać, że zwiększanie wzmocnienia powoduje rozjaśnianie obrazu użytecznego ale również zwiększanie poziomu szumów.

SENS-UP Funkcja zwolnionej migawki. WYŁ - funkcja nieaktywna, AUTO - automatycznie

wydłużany czas otwarcia migawki przy słabym oświetleniu. W trybie tym po naciśnięciu przycisku SET można ustawić krotność podstawowego czasu otwarcia

1/50s (AUTO) w zakresie od x2 do x512.

Funkcja nie jest aktywna, gdy wyłączona jest automatyczna regulacja wzmocnienia

lub tryb pracy migawki ustawiony jest jako A.FLK lub RĘCZNIE.

Należy pamiętać, że wraz z wydłużaniem czasu migawki obraz staje się coraz

jaśniejszy ale jednocześnie wzrasta poziom szumów i „smużenie” obiektów poruszających się.

5.1.3 Podmenu BALANS BIELI

Funkcja balansu bieli pozwala na właściwą interpretację kolorów dla światła o różnej temperaturze

barwowej.

WHITE BAL Trybu pracy balansu bieli.

ATW Automatyczne ustawienie poziomu bieli z ciągłym śledzeniem temperatury

barwowej w zakresie 1700°K~11000°K.

RĘCZNIE Tryb ustawień ręcznych. W przypadku nieprawidłowego odwzorowania kolorów

dla trybów ATW, AWC można ręcznie ustawić poziom składowych kolorów: czerwonej (RGAIN) i niebieskiej (BGAIN). Zakres regulacji poszczególnych składowych wynosi od 0 do 900 i jest obrazowany za pomocą wyświetlanych suwaków. Zmiany składowych widoczne są w obrazie na bieżąco. Suwaki zmiany składowych są aktywne jedynie w trybie ręcznym funkcji balansu bieli.

AWC→WŁ Adaptacyjne ustawienia balansu bieli. W celu uzyskania optymalnych ustawień

balansu bieli należy skierować kamerę na białą kartkę papieru i nacisnąć przycisk SET. W przypadku zmiany parametrów oświetlenia (zmiana świetlówek na światła żarowe, dziennego na sztuczne itp.) procedurę należy powtórzyć.

OŚW.ZEWN. Automatyczne ustawienie poziomu balansu bieli w zakresie temperatury

barwowej 1700°K~11000°K (ustawienie to jest zalecane, gdy światło oświetlające obserwowaną przez kamerę scenę pochodzi min. ze źródeł sodowych).

OŚW.WEWN. Automatyczne ustawienie poziomu balansu bieli w zakresie temperatury

barwowej 4500°K~8500°K(ustawienie to jest zalecane, gdy kamera eksploatowana jest wewnątrz pomieszczeń).

Page 39

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

5.1.4 Podmenu SSDR (szeroki zakres dynamiki WDR)

Funkcja pozwala na efektywną obserwację sceny o dużym zróżnicowaniu poziomu oświetlenia. Może zostać włączona WŁ lub wyłączona WYŁ. W przypadku, gdy funkcja zostanie włączona po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające dostosowanie poziomu jej działania w zakresie od 1 do 15.

5.1.5 Podmenu BACKLIGHT

Funkcje kompensacji jasnego tła pozwalają uwypuklić obiekt znajdujący się na pierwszym planie w obrazie przy silnie oświetlonym tle (BLC), lub obserwować obiekty znajdujące się w pobliżu silnych punktowych źródeł światła (HLC).

BLC/HLC Tryb kompensacji jasnego tła.

WYŁ Kompensacja jasnego tła wyłączona. BLC Funkcja kompensacji jasnego tła pozwalająca uwypuklić obiekt znajdujący się na

pierwszym planie w obrazie przy silnie oświetlonym tle. W trybie tym po naciśnięciu przycisku SET dostępne jest poniższe podmenu.

KONFIGURACJA BLC

POZIOM WYSOKI GÓRA ιιιιιιιxιιιιιιιιιιιι 109 DÓŁ ιιιιιιιxιιιιιιιιιιιι 54 LEWO ιιιιιιιxιιιιιιιιιιιι 121 PRAWO ιιιιιιιxιιιιιιιιιιιι 121

NACIŚNIJ SET ABY WRÓCIĆ

Powyższe podmenu pozwala na ustawienie rozmiaru i położenia obszaru, w którym

funkcja kompensacji jasnego tła będzie aktywna oraz na ustawienie poziomu intensywności działania funkcji.

POZIOM Dostosowanie intensywności działania funkcji.

NISKI Poziom niski.

ŚRODEK Poziom średni.

WYSOKI Poziom wysoki.

GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół. DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół.

LEFT Przesunięcie lewej krawędzi obszaru w prawo lub lewo. RIGHT Przesunięcie prawej krawędzi obszaru w lewo lub prawo.

Page 40

USTAWIENIA

HLC Funkcja kompensacji jasnych źródeł światła mogących oślepiać kamerę.

W trybie tym po naciśnięciu przycisku SET dostępne jest poniższe podmenu.

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

W momencie, gdy na ekranie pojawi się znacznie jaśniejsze od otoczenia źródło światła, zostanie ono wyeliminowane (poprzez zasłonięcie) co umożliwi efektywną obserwację sceny. Funkcja ta jest bardzo przydatna, w przypadku obserwacji np. tablic rejestracyjnych samochodów.

KONFIGURACJA HLC

POZIOM WYSOKI LIMIT TYLKO NOC MASKA KOLOR BIAŁY MASK. TON xιιιιιιιιιιιιιιιιιιι 1 GÓRA xιιιιιιιιιιιιιιιιιιι 5 DÓŁ ιιιιιιιιιιιιιιιιxιιι 120 LEWO xιιιιιιιιιιιιιιιιιιι 5 PRAWO ιιιιιιιιιιιιιιιιιιιx 172

NACIŚNIJ SET ABY WRÓCIĆ

Powyższe podmenu pozwala na ustawienie rozmiaru i położenia obszaru, w którym przez funkcję HLC analizowany będzie poziom oświetlenia oraz na ustawienie pozostałych opcji funkcji HLC opisanych poniżej.

POZIOM Dostosowanie intensywności działania funkcji.

NISKI Poziom niski.

ŚRODEK Poziom średni.

WYSOKI Poziom wysoki.

LIMIT Wybór poziomu oświetlenia aktywującego funkcję.

CAŁA DOBA Funkcja aktywowana jest przy małej różnicy poziomów

oświetlenia.

TYLKO NOC Funkcja aktywowana jest przy dużej różnicy poziomów

oświetlenia.

MASKA KOLOR Wybór koloru obszaru maskującego

BIAŁY

CZERWONY

NIEBIESKI

NIEB-ZIEL RÓŻOWY

MASK. TON Wybór intensywności maskowania.

Page 41

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

GÓRA Przesunięcie górnej krawędzi obszaru w górę lub w dół.

DÓŁ Przesunięcie dolnej krawędzi obszaru w górę lub w dół.

LEWO Przesunięcie lewej krawędzi obszaru w prawo lub lewo.

PRAWO Przesunięcie prawej krawędzi obszaru w lewo lub prawo.

Uwaga: Funkcja HLC aktywuje się ona automatycznie, gdy poziom oświetlenia obserwowanej sceny

jest wystarczająco niski oraz, gdy na ekranie pojawi się znacznie jaśniejsze punktowe źródło światła.

Aby funkcja HLC działała naprawdę efektywnie należy zwrócić uwagę na odpowiednią wysokość oraz kąt montażu kamery względem obserwowanej sceny.

5.1.6 Podmenu DNR3 (Cyfrowa Redukcja Szumów)

DNR Funkcja cyfrowej redukcji szumów.

WŁ Cyfrowa redukcja szumów włączona. WYŁ Cyfrowa redukcja szumów wyłączona.

Po wybraniu ON oraz naciśnięciu przycisku SET pojawi się poniższe menu umożliwiające dostosowanie poziomu cyfrowej redukcji szumów.

 POZIOM ιιιιιιιxιιιιιιιιιιι 12 WYJDŹ

DNR3

Uwaga: Podczas działania cyfrowej redukcji szumów może dojść do nieznacznego pogorszenia

rozdzielczości obrazu użytecznego.

Przy wyłączonej funkcji automatycznej regulacji wzmocnienia AGC, funkcja cyfrowej

redukcji szumów nie jest dostępna.

Page 42

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

5.1.7 Podmenu DZIEŃ / NOC

DZIEŃ / NOC Wybór trybu pracy automatycznego filtra podczerwieni

AUTO Kamera automatycznie przechodzi z trybu kolorowego w tryb czarno-biały

i odwrotnie wraz ze zmieniającymi się warunkami oświetleniowymi. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu.

KONFIGURACJA TRYBU AUTO

1. TRYB BURST WYŁ

2. KOLOR→CZ/B

CZAS TRWANIA SZYBKI CZAS ZWŁOKI 5 SEK

3. CZ/B →KOLOR

CZAS TRWANIA SZYBKI CZAS ZWŁOKI 5 SEK

4. WYJDŹ

TRYB BURST Włączenie (WŁ) lub wyłączenie (WYŁ) sygnału BURST (wskaźnik

obecności kolorów).

KOLOR→CZ/B Ustawienia przełączania kamery z trybu kolorowego w czarno-biały.

CZAS TRWANIA Wybór prędkości przełączania się kamery pomiędzy trybem

pracy kolorowym a czarno-białym. Do wyboru są dwie opcje SZYBKI- szybko, WOLNY - wolno

CZAS ZWŁOKI Ustawianie opóźnienia przełączania się kamery pomiędzy trybem

pracy kolorowy a czarno-białym w zakresie od 3 do 60 sekund

CZ/B→KOLOR Ustawienia przełączania kamery z trybu czarno-białego w kolorowy.

CZAS TRWANIA Wybór prędkości przełączania się kamery pomiędzy trybem

pracy czarno-białym a kolorowym. Do wyboru są dwie opcje SZYBKI- szybko, WOLNY - wolno.

CZAS ZWŁOKI Ustawianie opóźnienia przełączania się kamery pomiędzy trybem

pracy czarno-białym a kolorowy w zakresie od 3 do 60 sekund

ZEWNĘTRZNY Opcja niedostępna KOLOR Kamera na stałe pracuje w trybie kolorowym. CZ/B Kamera na stałe pracuje w trybie czarno-białym. Dla tej opcji dostępne jest

podmenu umożliwiające włączenie lub wyłączenie sygnału BURST (wskaźnik obecności kolorów) oraz ustawienie funkcji SMART IR.

Page 43

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

5.1.8 Podmenu SPECJALNE

Podmenu pozwala na konfigurację dostępnych funkcji dodatkowych.

USTAWIENIA

1. KONF. OBRAZU

2. NAZWA WYŁ

3. SYNC. WEW.

4. DET. RUCHU WYŁ

5. PRYWATNOŚĆ WYŁ

6. DIS WYŁ

7. PROFIL UŻYTKOWNIK

8. KOMUNIKACJA  

9. WYJDŹ

SPECJALNE

KONF. OBRAZU Podmenu pozwala na konfigurację dodatkowych funkcji obrazu.

MONITOR Podmenu pozwala na konfigurację parametrów obrazu kamery w zależności

od rodzaju użytego monitora.

LCD Opcję należy wybrać w przypadku wyświetlania obrazu z kamery na

monitorze LCD. Po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające konfigurację parametrów wyświetlania dla monitora LCD.

UŻYTKOWNIK Opcję tę należy wybrać w przypadku wyświetlania obrazu z kamery na

niestandardowym monitorze.

CRT Opcję należy wybrać w przypadku wyświetlania obrazu z kamery na monitorze

CRT. Po naciśnięciu przycisku SET dostępne jest podmenu umożliwiające konfigurację parametrów wyświetlania dla monitora CRT.

ODBICIE Funkcja odbicia obrazu WYŁ - Funkcja wyłączona.

POZ - Funkcja odbicia obrazu względem osi pionowej (odbicie lustrzane). PION - Funkcja odbicia obrazu względem osi poziomej.

POZ/PIO - Funkcja odwrócenia obrazu o 180stopni. PIP - Funkcja wyświetlania małego okna z oryginalnym obrazem, wykorzystywana gdy kamera

pracuje w trybie zoomu cyfrowego. W ustawieniach można określić pozycję okna na

obrazie

ZOOM CYFROWY Funkcja zoomu cyfrowego. Po wybraniu pozycji WŁ i naciśnięciu

przycisku SET mamy możliwość ustawienia poziomu zbliżenia cyfrowego w

zakresie od x1.0 do x16.

Uwaga: Włączenie funkcji cyfrowej stabilizacji obrazu powoduje częściowe zawężenie pola widzenia

kamery.

Funkcja DIS może spowodować niewielkie obniżenie rozdzielczości obrazu generowanego przez kamerę.

Page 44

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

KOLOR CZCIONKI Wybór koloru paska podświetlającego aktualnie wybraną pozycję w

menu.

OSTROŚĆ Funkcja umożliwiająca dostosowanie ostrości obrazu. Po wybraniu pozycji WŁ i

naciśnięciu przycisku SET mamy możliwość ustawienia poziomu ostrości w zakresie od 1 do 20. Zwiększenie wartości tej funkcji spowoduje, że krawędzie obserwowanych obiektów będą bardziej wyraźne.

Uwaga: Jeśli ustawiony poziom ostrości będzie zbyt wysoki obraz może stać się mniej wyraźny.

JĘZYK Wybór języka OSD z pośród dostępnych: ANGIELSKI, CHIŃSKI

UPROSZCZONY, NIEMIECKI, WŁOSKI, FRANCUSKI, HISZPAŃSKI, ROSYJSKI, CZESKI, POLSKI, RUMUŃSKI, SERBSKI, SZWEDZKI, DUŃSKI,

TURECKI, PORTUGALSKI, TAJSKI.

NAZWA Po wybraniu pozycji WŁ i naciśnięciu przycisku SET mamy możliwość ustawienia

ciągu znaków wyświetlanych na ekranie jako np. nazwa danej kamery. Możliwe jest wprowadzenie do 15 znaków. Znaki wybiera się nawigując po wirtualnej

klawiaturze.

KONFIGURACJA NAZWY

ABCDEFGHIJKLM

NOPRSTUVWXYZ abcdefghijklm noprstuvwxyz

_ . 0123456789

 CLR POS END

KAMERA1---------

Główną część zajmują znaki alfanumeryczne, które można użyć w nazwie.

Zatwierdzenie znaku odbywa się poprzez naciśnięcie przycisku SET po wybraniu znaku. Aktualnie edytowana nazwa wyświetlana jest na samym dole okna. Jeden wiersz powyżej zgrupowane są ikony funkcyjne. Aby uruchomić działanie poszczególnych funkcji należy, tak jak normalne znaki, wybrać kursorami i zatwierdzić przyciskiem SET. Działanie poszczególnych funkcji jest następujące:

 Przemieszczanie kursora w lewo po poszczególnych znakach nazwy.  Przemieszczanie kursora w prawo po poszczególnych znakach nazwy

POS Wejście do podmenu umożliwiającego ustawienie przy pomocy strzałek pozycji

wyświetlania zaprogramowanego ciągu znaków.

CLR Wykasowanie całej wprowadzonej dotychczas nazwy. END Wyjście z trybu edycji nazwy.

SYNC Wybór trybu synchronizacji. WEW. - Synchronizacja wewnętrzna.

Page 45

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

DET. RUCHU Podmenu pozwala na włączenie (poprzez wybranie WŁ) wbudowanej w kamerze

funkcji detekcji ruchu. Detekcja może być sprawdzana w ośmiu niezależnych strefach o zdefiniowanej przez użytkownika powierzchni i położeniu. Aktywacja funkcji detekcji ruchu powoduje wyświetlenie napisu WYKRYTO RUCH na tle obrazu z kamery.

Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniższe podmenu pozwalające

dopasować ustawienia dotyczące funkcji detekcji ruchu.

DETEKCJA RUCHU

1. CZUŁOŚĆ AREA1

2. TRYB STREFY WŁ

3. SEL POS L_GÓRA

4. POZYCJA X ιιιιιιιxιιιιιιιιιιι 3

5. POZYCJA Y ιιιιιιιxιιιιιιιιιιι 5

6. FILLSET

8. RETURN

CZUŁOŚĆ Wybór jednej z ośmiu dostępnych stref wykrywania ruchu (AREA1,

AREA2, AREA3, AREA4). Każda z w/w stref charakteryzuje się innym

kolorem oraz poziomem czułości detekcji ruchu. Im wyższy numer strefy tym poziom czułości jest wyższy.

TRYB STREFY Włączenie (WŁ) lub wyłączenie (WYŁ) danej strefy detekcji ruchu. SEL POS Wybór rogu danej strefy, którego położenie będzie zmieniane.

L_DÓŁ Lewy dolny róg strefy. R_DÓŁ Prawy dolny róg strefy. L_GÓRA Lewy górny róg strefy. R_GÓRA Prawy górny róg strefy.

POZYCJA X Zmiana położenia wybranego rogu strefy względem osi pionowej. POZYCJA Y Zmiana położenia wybranego rogu strefy względem osi poziomej. FILLSET Po naciśnięciu w tej pozycji przycisku SET, aktualnie wybrana strefa detekcji

ruchu stanie się widoczna na pierwszym planie.

Uwaga: Zaleca się wyłączenie stref prywatności przed przystąpieniem do definiowania stref

detekcji ruchu.

DIS Włączenie (WŁ), wyłączenie (WYŁ) cyfrowej stabilizacji obrazu. Funkcja ta pozwala na

wyeliminowanie drobnych drgań obrazu kamery spowodowanych silnymi podmuchami wiatru lub innymi czynnikami mogącymi wywołać drganie kamery.

Page 46

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

PRYWATNOŚĆ Pozwala na włączenie (poprzez wybranie WŁ) stref prywatności. Część sceny może być maskowana za pomocą dwunastu prostokątnych stref.

Po wybraniu pozycji WŁ i naciśnięciu przycisku SET pojawi się poniższe

podmenu pozwalające dopasować ustawienia dotyczące funkcji stref prywatności.

KONF. STREF PRYWATNOŚCI

1. WYBÓR STREFY AREA1

2. TRYB OFF

3. KOLOR MASK. ZIELONY

4. TON MASK. ιιιιιιιxιιιιιιιιιιι 1

5. GÓRA ιιιιιιιxιιιιιιιιιιι 39

6. DÓŁ ιιιιιιιxιιιιιιιιιιι 79

7. LEWO ιιιιιιιxιιιιιιιιιιι 13

7. PRAWO ιιιιιιιxιιιιιιιιιιι 52

8. RETURN

WYBÓR STREFY Wybór jednej z dwunastu dostępnych stref prywatności (AREA1,

AREA2, AREA3 … AREA12).

TRYB Włączenie (WŁ) lub wyłączenie (WYŁ) danej strefy prywatności.

Po wybraniu WŁ oraz naciśnięciu przycisku SET pojawi się menu pozwalające

dostosować rozmiar oraz położenie aktualnie wybranej strefy.

KOLOR STREFY Wybór koloru wszystkich stref prywatności z pośród następujących:

ZIELONY, CZERWONY, NIEBIESKI, BIAŁY, CZARNY, SZARY.

ODCIEŃ Wybór poziomu przejrzystości dla wszystkich stref w zakresie od 1 do 10. GÓRA Regulacja położenia górnego boku wybranej strefy prywatności. DÓŁ Regulacja położenia dolnego boku wybranej strefy prywatności.

LEWO Regulacja położenia lewego boku wybranej strefy prywatności. PRAWO Regulacja położenia prawego boku wybranej strefy prywatności.

PROFIL Pozwala wybrać predefiniowany tryb pracy kamery

PODSTAWOWY profil obejmuje ogólne warunki pracy

DZIEŃ.NOC profil zoptymalizowany do warunków pracy w dzień i noc.

BACKLIGHT profil zoptymalizowany do warunków jasnego tła

ITS profil zoptymalizowany do warunków ruchu miejskiego

OŚW. WEWN. profil zoptymalizowany do warunków wewnątrz pomieszczeń

UŻYTKOWNIK profil ustawień, wybrany przez użytkownika

Page 47

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

USTAWIENIA

KOMUNIKACJA Funkcja pozwala na skonfigurowanie parametrów transmisji RS-485 służącej do

zdalnej konfiguracji menu kamery.

KONF.KOMUNIKACJI

1. NAZWA ιιιιιιιxιιιιιιιιιιι 1

2. SZYBK.TRANS. 9600

3. TRYB UART 8-N-1

4. RET PKT WŁ

5. WYŚW. ID  WYŁ

6. PROTOKÓŁ PELCO-D

7. WYJDŹ

NAZWA Pozwala na przypisanie kamerze unikalnego numeru identyfikacyjnego

(0~255) w celu poprawnej komunikacji przy wykorzystaniu portu RS-485.

SZYBK. TRANS. Pozwala na określenie prędkości transmisji RS-485. Dostępne wartości

(2400, 4800, 9600, 19200, 38400, 57600 bps)

TRYB UART Konfiguracja parametrów transmisji RS-485. Zaprezentowany powyżej tryb

8-0-1 oznacza 8 bitów danych przesyłanych w jednym pakiecie, 0 oznaczające nieparzystość (możliwość ustawienia E oznaczającego parzystość oraz N oznaczającego brak parzystości) i 1 oznaczające bit stopu.

RET PKT Określa czy podczas komunikacji przy użyciu portu RS-485 urządzenia mają

potwierdzać otrzymywanie przesyłanych do siebie pakietów (włączone/wyłączone).

WYŚW. ID Pozwala na wyświetlanie na tle obrazu numeru kamery wpisanego w polu

NAZWA (włączone/wyłączone).

PROTOKÓŁ Wybór protokołu wykorzystywanego do komunikacji przy użyciu portu

RS-485.

Page 48

NVDN-861H/IRH-2, NVDN-881H/IRH-2 Instrukcja obsługi wer. 1.1

2013-12-30 MM, JM

AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska

tel.: 22 546 07 00, faks: 22 546 07 59

www.novuscctv.com
