instrukcja obsługi

Page 2

Instrukcje bezpieczeństwa

1. Przeczytaj poniższą instrukcję.

2. Zachowaj instrukcję.

3. Przestrzegaj wszystkich ostrzeżeń zawartych w instrukcji.

4. Postępuj zgodnie z instrukcjami.

5. Do czyszczenia używaj suchej tkaniny.

6. Nie zasłaniaj żadnych otworów wentylacyjnych.

7. Zainstaluj urządzenie zgodnie z zaleceniami producenta

8. Nie umieszczaj urządzenia w pobliżu źródeł ciepła takich jak grzejniki, wzmacniacze i inny generatory energii cieplnej.

9. Urządzenie powinno być podłączone do gniazdka z poprawnie odprowadzonym uziemieniem.

10. Nie lekceważ przeznaczenia oraz stosowania spolaryzowanych wtyczek oraz wtyczek z uziemieniem. Spolaryzowana wtyczka posiada dwa styki o różnych kształtach. Uziemiona wtyczka posiada trzy złącza – jedno z nich pełni funkcję uziemienia, zapewniając bezpieczeństwo użytkownika. Jeżeli dostarczone przewody posiadają wtyczki niezgodne ze standardem w Twoim kraju, skontaktuj się z elektrykiem w celu ich dopasowania.

11. Chroń przewód zasilający przed nadepnięciem lub przyciśnięciem, szczególnie w okolicach wtyczek oraz miejscach łączenia z urządzeniem.

12. Używaj jedynie akcesoriów dostarczanych przez producenta.

13. Używaj wózków, statywów, wsporników proponowanych przez producenta lub dołączonych do zestawu. W przypadku korzystania z wózka, zachowaj szczególną ostrożność przy przemieszczaniu.

14. Odłącz zasilanie urządzenia w trakcie burzy oraz gdy nie zamierzasz go używać przez dłuższy czasu.

15. W przypadku uszkodzenia przewodu zasilającego, wtyczki, upadku przedmiotów na urządzenie, upadku sprzętu – BEZWGLĘDNIE skontaktuj się z wykwalikowanym serwisem.

16. OSTRZEŻENIE: Aby zredukować ryzyko porażenia prądem, nie wystawiaj urządzenia na bezpośrednie działanie deszczu i wilgoci.

17. Złącze zasilające (gniazdo oraz przewód) powinno być łatwo dostępne w celu awaryjnego rozłączenia.

18. Podłączaj urządzenie jedynie do źródeł o parametrach: 100/120V 220/240V 50/60Hz

19. Serwis jest wymagany w przypadku każdego uszkodzenia aparatury: uszkodzenie izolacji przewodu zasilającego (i) lub wtyczki, wylanie płynu lub wpadnięcie przedmiotów do wnętrza obudowy urządzenia, wystawienie urządzenia na działanie deszczu lub (i) wilgoci, upadek urządzenia z wysokości bądź uszkodzenie obudowy, nieprawidłowa praca urządzenia lub niekontrolowane zmiany pracy urządzenia.

Page 3

INSTRUKCJA OBSŁUGI

Odbiornik

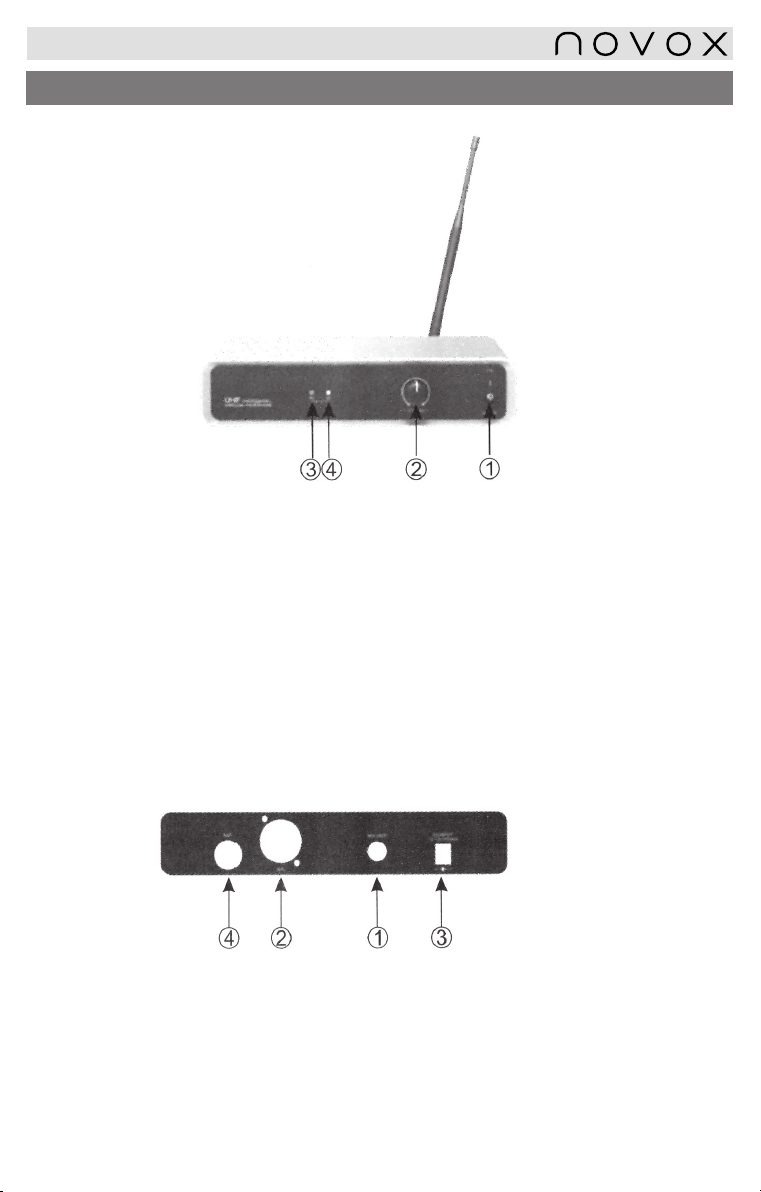

Panel przedni

1) Włącznik

2) Pokrętło regulacji głośności

3) RF-A

4) AF-A

Panel tylny

1) Wyjście niezbalansowane

2) Wyjście zbalansowane

3) Gniazdo zasilacza

4) Antena

Page 4

Odbiornik

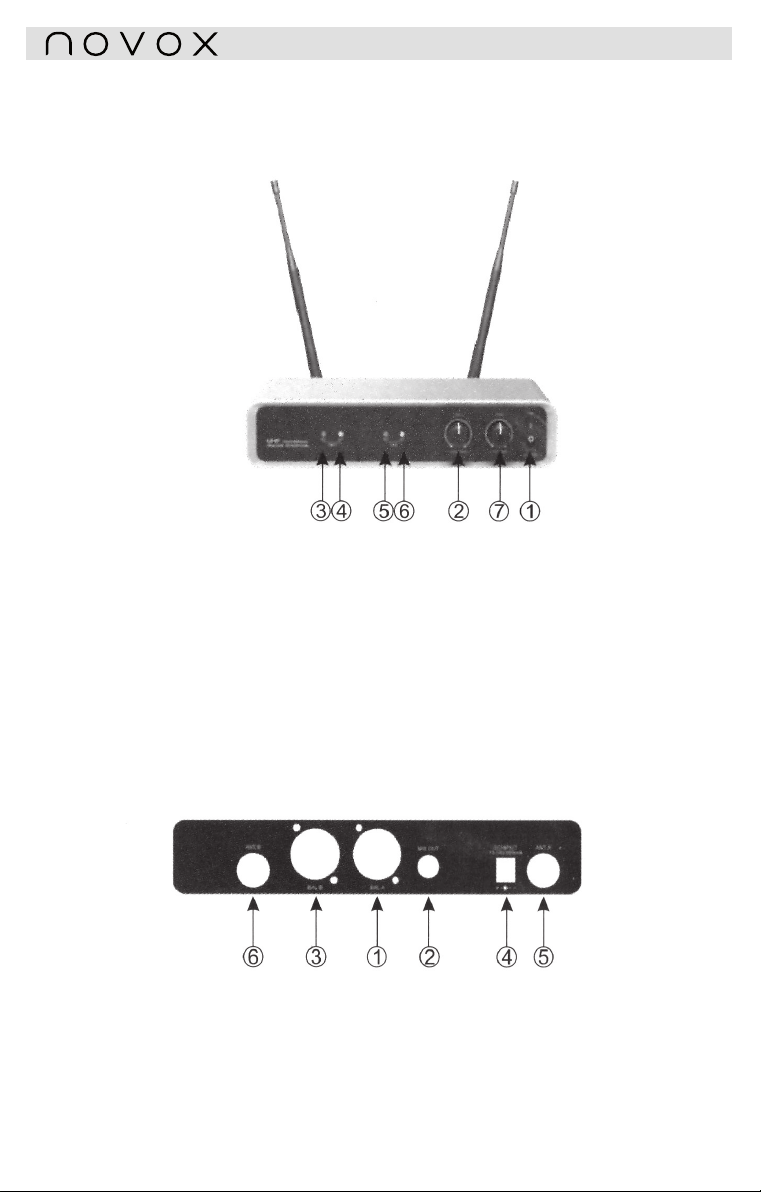

Panel przedni

1) Włącznik

2) Pokrętło regulacji głośności A

3) RF-A

4) AF-A

Panel tylny

1) Wyjście zbalansowane A

2) Wyjście niezbalansowane

3) Wyjście zbalansowane B.

5) AF-B

6) RF-B

7) Pokrętło regulacji głośności B

4) Gniazdo zasilacza.

5) Antena A

6) Antena B

Page 5

Nadajnik

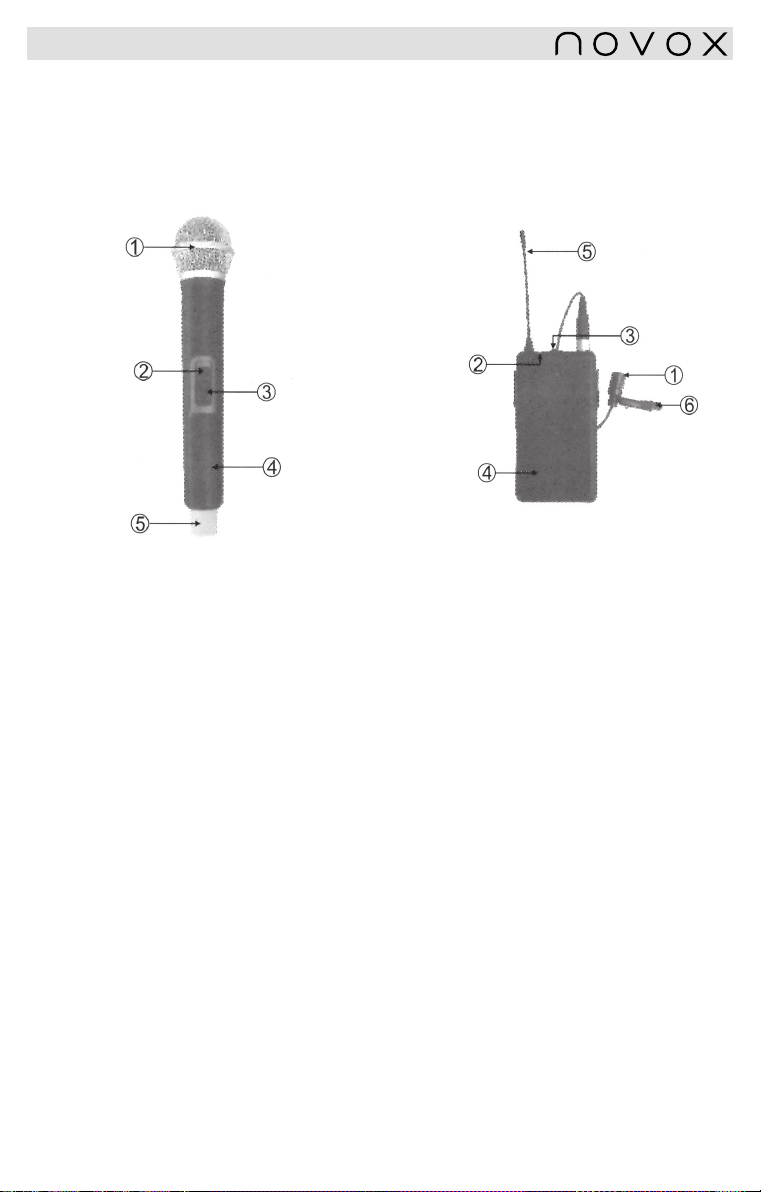

Nadajnik typu bodyback MIC Nadajnik ręczny MIC

1) Moduł mikrofonu

2) Dioda zasilania

3) Włącznik

Uwaga: gdy dioda zasilania świeci na czerwono, bateria jest rozładowana, gdy świeci na zielono, bateria jest naładowana, gdy nie ma światła, oznacza to, że mikrofon jest wyłączony.

Eksploatacja:

1)Włóż baterie.

2)Włącz mikrofon przez przesunięcie przycisku w pozycję ON.

3)Kiedy skończysz, zmień pozycję włącznika na OFF.

4)Jeśli masz zamiar nie używać mikrofonu przez dłuższy czas, wyciągnij baterie

by zapobiec niszczeniu urządzenia.

4) Pokrywa baterii

5) Antena

6) Klips nadajnika

Page 6

Odbiornik

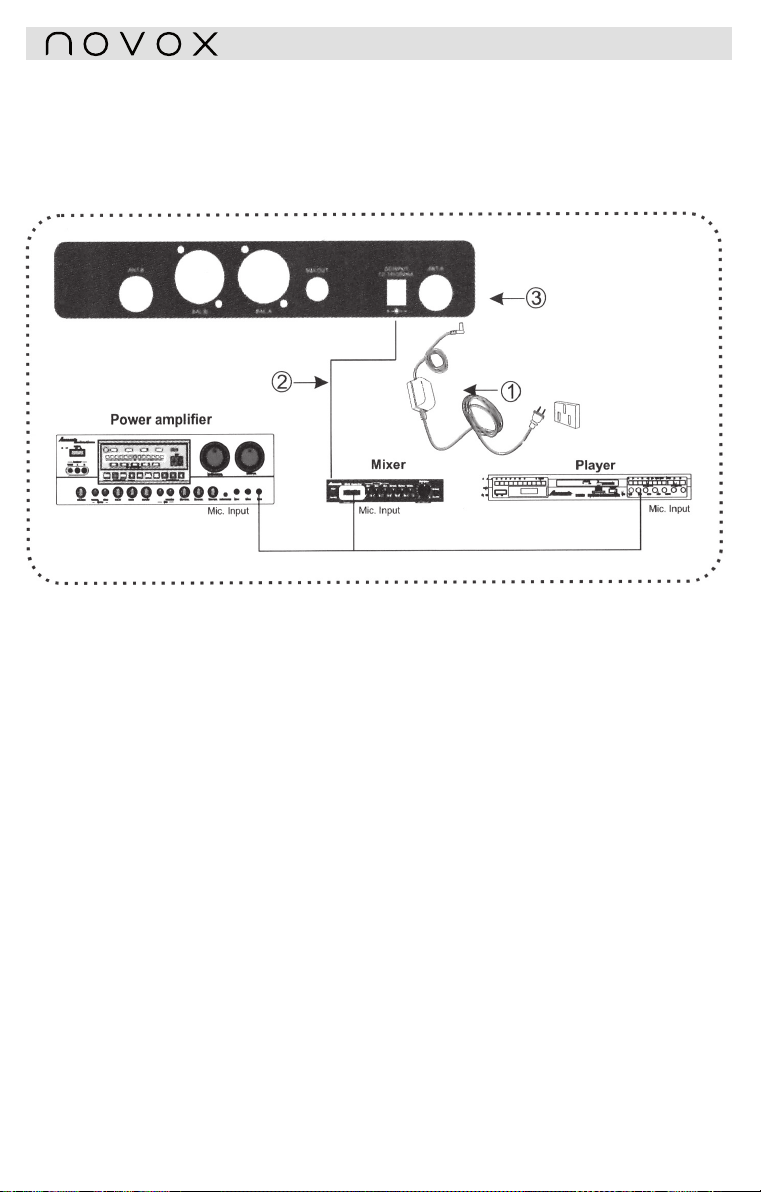

Instalacja

1. Podłącz zasilacz do urządzenia, a następnie do źródła prądu 110V/220V

2. Podłącz jeden koniec kabla do wyjścia UNBALANCE AUDIO OUTPUT (MIX) a

drugi koniec do miksera karaoke. Jeśli używasz BALANCE AUDIO OUTPUT, użyj kabla XLR na XLR.

3. Zainstaluj antenę w każdym gnieździe antenowym na tylnym panelu,

następnie zamontuj ją w taki sposób, aby była skierowana prostopadle to ziemi.

4. Otwórz mikforon/ pokrywę bodypack, aby sprawdzić czy są baterie. Jeżeli

nie, włóż baterie do mikrofonów tak, aby ujemny i dodatni koniec baterii odpowiadał oznaczeniom na mikrofonie. Zamknij mikrofon/bodypak po włożeniu baterii.

Page 7

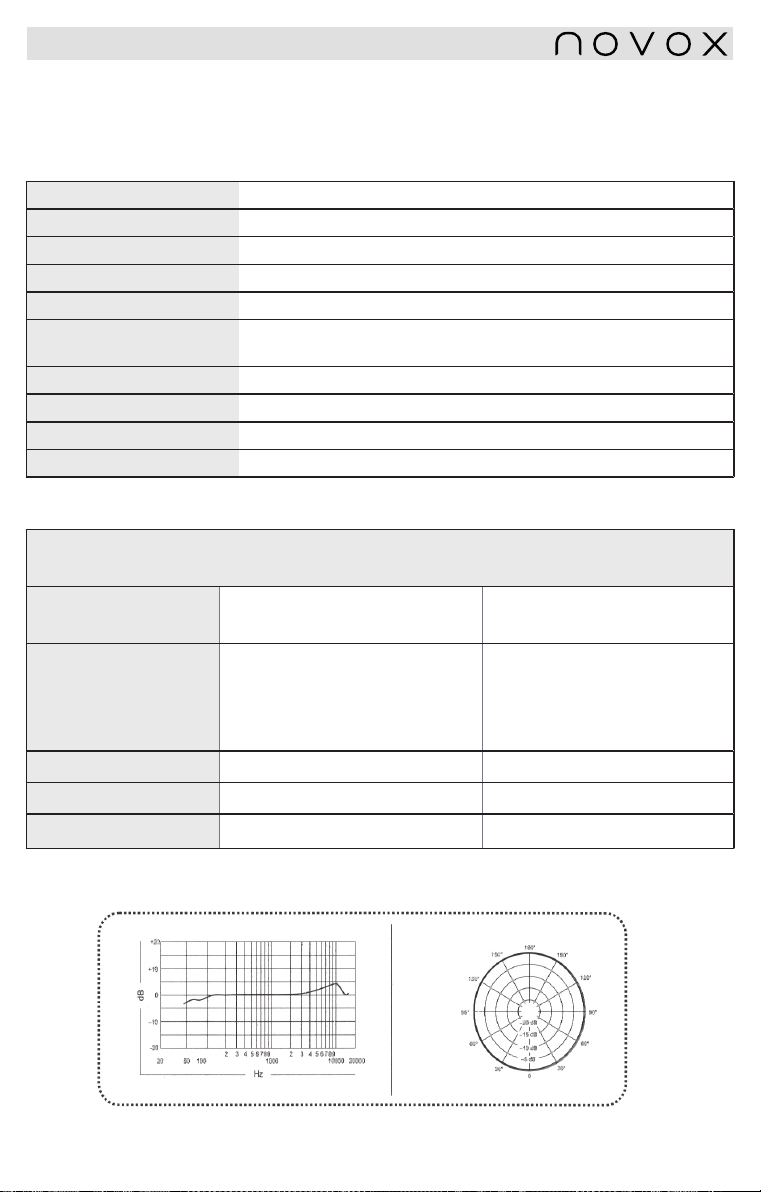

Parametry

Odbiornik

Kanał Podwójny

Zakres częstotliwości 500-980MHz, w zależności od otoczenia

Przesył sygnału Technologia PLL

Tryb modulacji Cyfrowa

Czułość częstotliwości Wejście 6dBpV, S/N>80dB

Zakres pracy

Antena Wszechstronność podwójnej anteny, jest wybierana automatycznie.

Przetwarzanie dźwięku Moduł audio ADC i DAC, 8-pasmowy korektor

Wszechstronność T.H.D. <0.5% @ 1KHz

Wymiary (mm) 205(L)x 43(H) x 169(D)

Nadajnik

Nadajnik Bezprzewodowy mikrofon ręczny. Mikrofon typu body-pack

Przesył sygnału Technologia PLL Technologia PLL

W linii prostej 60m. Uwaga: Rzeczywisty zasięg zależy od pochłaniania sygnału RF oraz zakłóceń.

Zakres częstotliwości fali nośnej

Moc nadajnika 13dB 10mW

Pobór mocy Standard 130mA Standard 130mA

Wyświetlacz LED LED

500-980MHz, w zależności od otoczenia

470-932MHz, w zależności od otoczenia

Pasma

Page 8

Rozwiązywanie problemów

Problem Prawdopodobny powód Rozwiązanie

Brak dźwięku

• Włącznik jest w pozycji OFF

• Urządzenie nie jest podłączone do zasilania

• Słabe połączenie zasilania prądu stałego

• Zmień pozycję włącznika na ON

• Podłącz urządzenie do zasilania

• Sprawdź czy zasilacz jest podłączony prawidłowo

• Nadajnik jest poza zasięgiem

Mikrofon nie działa; diody zapalone

• Mikrofon jest wyłączony

• Mikrofon jest wyciszony

• Baterie nie są włożone właściwie

• Odbiornik nie jest podłączony do wzmacniacza, miksera

•Dwa mikrofony znajdują sie zbyt blisko

Zniekształcony dźwięk

siebie.

•Baterie wyczepują się

•Zbyt duża głośność mikrofonu

•Zakłócenia od innych fal

Zawartość:

Lista części Ilość

Odbiornik 1

Antena 1/2

Mikrofon ręczny 1/2

Kabel 1

Zasilacz prądu stałego 1

Bateria AA 2/4

Instrukcja obsługi 1

Mikrofon bezprzewodowy

•Używaj urządzenia w określonym obszarze

• Włącz mikrofon

• Zwiększ głośność mikrofonu

• Włóż od nowa baterie.

• Podłącz kabel jack do mikrofonu.

• Odsuń mikrofon na większą odległość

• Wymień baterie

• Zmniejsz głośność mikrofonu

• Oddal odbiornik od innego sprzętu elektronicznego.

Zgodnie z przepisami ustawy z dnia 1 lipca 2005 roku o zużytym sprzęcie elektrycznym i elektronicznym, zabronione jest umieszczanie go łącznie z innymi odpadami. Użytkownik, który zamierza pozbyć się tego produktu, jest zobowiązany do oddania zużytego sprzętu elektrycznego i elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz przez gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Co to jest RoHS?

RoHS (restriction of use of certain Hazardous Substances In Electrical and Elektronic Equipment/ Ograniczenie stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym) jest Dyrektywą Unii Europejskiej, która ogranicza 6 niebezpiecznych materiałów w produkcji różnego typu elektronicznych i elektrycznych urządzeń.
