Novogratz MCCE1476 Assembly [en, fr, es]

DL8877B3

0-65857-20987-7

FUTURE REFERENCE.

LOT NUMBER:

(LOCATED ON CARTON)

DO NOT RETURN PRODUCT TO THE RETAILER

If a part is missing or damaged, Contact our

customer service department. We will

replace the part FREE of charge.

Email: [email protected]

Tel: [phone]

NOTE:

UPC CODE:

______ / ______ / ______

THIS INSTRUCTION BOOKLET

CONTAINS IMPORTANT SAFETY

READ AND KEEP FOR

DATE OF PURCHASE:

INFORMATION. PLEASE

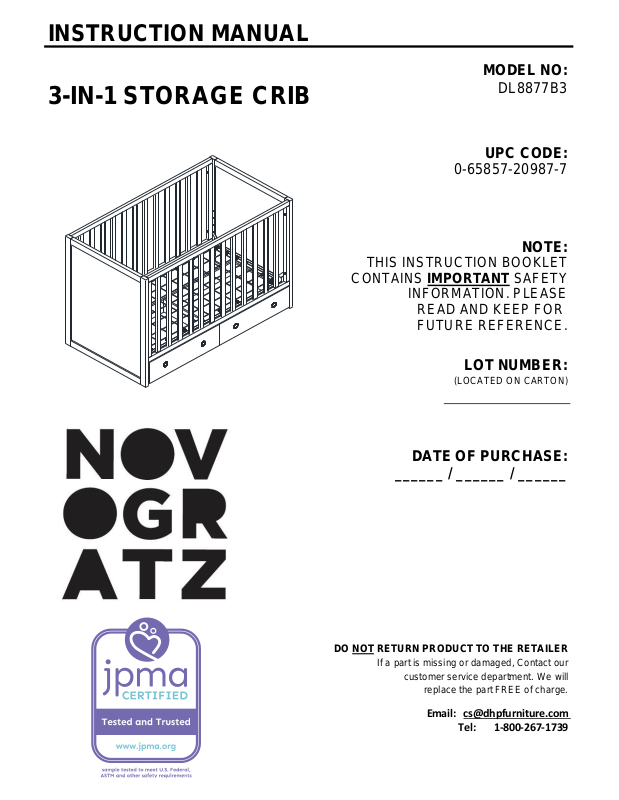

INSTRUCTION MANUAL

MODEL NO:

3-IN-1 STORAGE CRIB

*
*

*

*
*

*
*

*

*
*

*
*

*

*
*

*

*

NEVER use bed with children under 15 months or over 50 lbs.
* ALWAYS follow assembly instructions.
*

*

NEVER suspend strings over a bed.
*

*

CAUTION

Stop using the crib when child begins to climb out or reaches the height of 35 inches (89 cm).

CUSTOMER SERVICE

You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed description

of your enquiry.

DHP Consumer Services

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

WARNING

Failure to follow these warnings and assembly instructions could result in serious injury or death.

Read all instructions before assembling crib. KEEP INSTRUCTIONS FOR FUTURE USE.

Check this product for damaged hardware, loose joints, loose bolts or other fasteners, missing parts or sharp edges
before assembly and frequently during use. Securely tighten loose bolts and other fasteners. DO NOT use crib if any
parts are missing, damaged or broken. Contact a customer service representative at 1-800-295-1980 for replacement
parts and instructional literature if needed. DO NOT substitute parts.

Infants can suffocate on soft bedding. Never add a pillow or comforter. Never place additional padding under an
infant.

INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT. Openings in and between bed parts can
entrap head and neck of a small child.

To reduce the risk of SIDS, pediatricians recommend healthy infants be placed on their backs to sleep, unless
otherwise advised by your physician.

DO NOT place crib near window where cords from blinds or drapes may strangle a child.

Strings can cause strangulation! DO NOT place items with a string around a child's neck, such as hood strings or
pacifier cords. DO NOT suspend strings over a crib or attach strings to toys.

To help prevent strangulation tighten all fasteners. A child can trap parts of the body or clothing on loose fasteners.
If refinishing, use a non-toxic finish specified for children's products.

When child is able to pull to standing position, set mattress to lowest position and remove bumper pads, large toys
and other objects that could serve as steps for climbing out.

Never use plastic shipping bags or other plastic film as mattress covers because they can cause suffocation.

Replace teething rail if damaged or loose (if teething rail is provided for this model).

CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4 INCHES BY 51-5/8 INCHES
(69CM BY 131CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15CM).

Infants can suffocate in gaps between crib sides and a mattress that is too small.

Follow warnings on all products in a crib.

STRANGUALTION HAZARD. NEVER place bed near windows where cords from blinds or drapes may strangle a
child.

NEVER place items with a string, cord, or ribbon around a child's neck, such as hood strings or pacifier cords.
These items can catch on bed parts.

ENTRAPMENT HAZARD. To avoid dangerous gaps, any mattress used on this bed shall be a full-size crib
mattress at least 51-5/8 inches (1310 mm) in length, 27-1/4 inches (690 mm) in width, and a max thickness of 6
inches (150 mm).

*
*
*
*
*
*
*

CARE, CLEANING AND MAINTENANCE

NOTES AND INSTALLATION

Ensure all parts and components are present before beginning assembly.

Assemble on a soft, smooth surface to prevent damage to product finish.

Phillips head screw driver is not included.

DO NOT use power tools.

CAUTIONS: Adult assembly required.

Assembly will require two people.

Estimated assembly time: 30 minutes.

Dust regularly with a soft, lint-free cloth to prevent soil build-up. A damp cloth may be used occasionally to clean
surface. Dry immediately. Do not use any abrasives that may damage finish. Excessive exposure to sunlight and
extreme changes in temperature and moisture can damage wood furniture.

Check all bolts, screws and fasteners periodically and tighten them if necessary.

1-YEAR LIMITED WARRANTY

Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the date of original purchase from authorized
retailers. This warranty is valid only upon presentation of proof of purchase. This is solely limited to
the repair or replacement of defective furniture components and no assembly labor is included. This
warranty does not apply to any product which has been improperly assembled, subjected to misuse or
abuse or which has been altered or repaired in any way. The warranty does not cover wearing, tearing,
fading or splitting of the fabric (where applicable). This warranty gives you specific legal rights and you
may also have other rights which vary from State to State or Province to Province.

WARNING: Should this product become damaged, and/or

components are broken or missing, DO NOT USE.

1 2 3

4 5 6

7 8 9

10 11 12

8 PCS

1 PC

CAM LOCK

8 PCS

SCREW

CAM BOLT

ALLEN KEY

4 PCS

10 PCS

12 PCS

BOLT

2 PCS

BOLT

8 PCS

WOOD DOWEL

2 PCS

3-IN-1 STORAGE CRIB

DL8877B3

HARDWARE LIST

Ø1/4" * 13mm * 42 mm

Ø1/4" * 13mm * 50 mm

Ø10 * 35mm

Ø1/4" * 13mm * 15 mm

SPRING WASHER

16 PCS

Ø5/16" * 13mm * 1.5 mm

SPRING WASHER

Ø1/4" * 11mm * 1.2 mm

PLASTIC BLOCK

2 PCS

MATTRESS SUPPORT BOLT

16 PCS

Ø6 * 20mm

WOOD DOWEL

M4 x 25mm

A B C

D E F

G H I

J K L

RIGHT SIDE PANEL

3-IN-1 STORAGE CRIB

DL8877B3

PARTS LIST

1 PC

FRONT/BACK PANEL

LEFT SIDE PANEL

1 PC

2 PCS

1 PC

MATTRESS SUPPORT

1 PC

1 PC

DAY BED RAIL

DRAWER FRONT

DRAWER LEFT SIDE

DRAWER MIDDLE PANEL

DRAWER RIGHT SIDE

1 PC

1 PC

1 PC

1 PC

1 PC

1 PC

DRAWER BACK PANEL

DRAWER BOTTOM PANEL

DRAWER SUPPORT BAR

STEP 1:

2 4 PCS

7 4 PCS

DL8877B3

3-IN-1 STORAGE CRIB

Attach left / right side panels (A & C) to back panel (B) with spring washers (7) and bolts (2).
Use the Allen key (12) to tighten the bolts.

2

7

2

7

2

7

2

7

A

B

C

5 6

Attach the mattress support (E) to the left / right side panels (A & C) with spring washers
(6) and mattress support bolts (5). Use Allen key (12) to tighten the bolts.

3-IN-1 STORAGE CRIB

DL8877B3

STEP 2:

16PCS

16PCS

CORRECT

*Tabs on corners of mattress

support should point up.

CORRECT

"THIS SIDE UP" label

shows which side to

face upward.

NOTE: The above photos and drawings showing how to properly attach the mattress

support are for reference only. Crib styles and colors will vary.

8

5

6

5

6

5

6

5

6

E

B

C

A

2 4 PCS

7 4 PCS

3-IN-1 STORAGE CRIB

DL8877B3

STEP 3:

Attach front panel (B) to left / right side panels (A & C) with spring washers (7) and bolts (2).
Use the Allen key (12) to tighten the bolts.

2

7

2

7

2

7

2

7

C

A

B

B

9 6 PCS

10 8 PCS

11 6 PCS

3-IN-1 STORAGE CRIB

DL8877B3

STEP 4:

Insert cam bots (10) into the drawer front (F) and drawer back panel (J) as shown.
Insert cam lock (11) into drawer left side (G), drawer middle panel (H) and drawer right side
(I).
Insert wood dowel (9) into the drawer front (F), attach drawer left side (G), drawer middle
panel (H) and drawer right side (I) to the drawer front (F) by rotating the cam lock (11) 1/2
turn clockwise using a Phillips head screwdriver (not included).

11

11

11

9

9

9

9

9

10

10

10

10

10

10

10

11

11

10

11

9

F

G

H

I

J

8 4 PCS

9 6 PCS

11 2 PCS

3-IN-1 STORAGE CRIB

DL8877B3

STEP 5:

Insert wood dowel (9) into the drawer front (F), attach drawer support bar (L) to the drawer
front (F).
Slide the drawer bottom panel (K) into the grooves of drawer left and right sides (G&I) and
drawer front (F).
Insert wood dowel (9) into drawer middle panel (H) and drawer support bar (L).
Insert cam lock (11) into drawer middle panel (H), attach drawer back panel (J) to the
drawer sides (G & I) with screws (8) by rotating the cam lock (11) 1/2 turn clockwise using a
Phillips head screwdriver (not included).

9

8

8

9

9

9

11

8

8

11

9

9

K

L

*

*

STEP 1:

STEP 2:

STEP 3:

STEP 1:

STEP 2:

3-IN-1 STORAGE CRIB

WARNINGS:

Attach day bed rail (D) to side panels (A&C) with plastic block (2), bolts (2), wood
dowels (2) and the Allen key (12).

DL8877B3

Any mattress used in this crib must be at least 27-1/4 inches by 51-5/8 inches
(69cm by 131cm) with a thickness not exceeding 6 inches (15cm).

The day bed is not intended for children under 15 months of age or over 50
pounds (22.7 kgs).

Follow steps 1 to 3 of the crib assembly instruction.

DAY BED ASSEMBLY INSTRUCTION: STARTING FROM CRIB

Detach the front panel (B) from the side panels (A&C) with the Allen Key (12).

If mattress support (E) is not in the lowest position, unscrew bolts (5) from side panels
(A&C) and move it to the lowest position.

Secure day bed rail (D) to side panels (A & C) with plastic block (4), bolts (1),
spring washer (7), wood dowels (3) and the Allen key (12).

DAY BED ASSEMBLY INSTRUCTION: STARTING FROM SCRATCH

D

7

A

3

4

1

3-IN-1 STORAGE CRIB

DL8877B3

Convert your 3-IN-1 Storage Crib into a toddler bed with the

Toddler Bed Conversion Rail ( model number DL8876-5 ) sold

separately.

That's it ! You've finished assembling your 3-IN-1 CRIB.

3-IN-1 STORAGE CRIB

DL8877B3

CAUTION: This unit is intended for use only with the products

and/or maximum weights indicated. Use with other products and/or

products heavier than the maximum weights indicated may result in

instability or cause possible injury.

Stop using crib when child begins to

climb out or reaches the height of

35.4 in. (90 cm).

ANY MATTRESS USED IN THIS CRIB

MUST BE AT LEAST 27-1/4 INCHES

BY 51-5/8 INCHES (69CM BY 131CM)

WITH A THICKNESS NOT

EXCEEDING 6 INCHES (15CM).

The DAY BED is not intended for

children under 15 months of age or

over 50 pounds.

Maximum weight not to

exceed 50 pounds when used

as a crib.

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

DO NOT RETURN PRODUCT TO THE STORE.

If a part is missing or damaged, contact our customer

service department. We will replace the part FREE of

charge.

Email: [email protected]

Tel: [phone]

Drawer

Maximum

weight 10 lbs.

DL8877B3

CÓDIGO UPC:

0-65857-20987-7

PARA REFERENCIA FUTURA.

Numero de lote:

(UBICADO EN EL CARTÓN)

CUNA DE ALMACENIMIENTO

3 IN 1

NOTA:

ESTE MANUEL DE INSTRUCCIONES

CONTIENE INFORMACIÓN DE

MANUAL DE INSTRUCCIONES

Modelo No:

Fecha de compra:

______ / ______ / ______

SEGURIDAD IMPORTANTE.

POR FAVOR LÉALO Y CONSÉRVELO

NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza

o está dañada, contacte nuestro departamento de servicio a la

clientela. Reemplazaremos la pieza SIN cargo.

Tel #: [phone]

Correo electrónico : [email protected]

*

*

*

*
*
*

*

*

*

*

*

*

*

*

*

*

*

*

NUNCA utilizar la cama para un niño menor de 15 meses o que pese más de 50 lbs.

*

SIEMPRE siga las instrucciones de ensamblaje.

*

*

NUNCA cuelgue cordones por encima de una cama.

*

*

Cuando el niño pueda pararse o llegue a 35" (89 cm) de altura, no debe seguir usando esta cuna.

SERVICIO AL CLIENTE

También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya el número de modelo del producto,

el color y una descripción detallada de su pregunta.

DHP Consumer Services

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

ADVERTENCIA

Si no se siguen estas advertencias e instrucciones al armar la cuna, el niño podría sufrir lesiones graves o morir.

Lea todas las instrucciones antes de armar la cuna. CONSERVE LAS INSTRUCCIONES PARA USO FUTURO.

Antes de cada uso o de armarla, inspeccione la cuna y asegúrese de que no hayan piezas dañadas, uniones
flojas, piezas que falten o bordes filosos. NO use la cuna si faltan piezas o están rotas. Pida al vendedor o escriba
a nuestro representante de servicio al cliente (1-800-295-1980) para obtener piezas de recambio e instrucciones
si es necesario. NO substituya piezas.

Los bebés pueden asfixiarse con accesorios blandos. Nunca agregue almohadas, edredones o relleno.

ALGUNOS NIÑOS HAN MUERTO EN LA CAMA PORQUE QUEDARON ATRAPADOS. La cabeza o el cuello
de un niño pueden quedar atrapados en espacios entre las partes de la cama.

Para reducir el riesgo de SMSL, los pediatras recomiendan que los bebés con buena salud duerman boca
arriba, a menos que su médico le dé otras recomendaciones.

NO coloque la cuna cerca de una ventana donde el niño podría ahorcarse con los cordones de persianas o
cortinas.

¡Los cordones pueden causar estrangulamiento! NO coloque objetos con un cordón al cuello del niño, como el
cordón de una capucha o de un chupete. NO cuelgue cordones sobre la cuna ni ate juguetes con cordones.

Para prevenir el riesgo de estrangulación ajuste todas las uniones. La ropa o partes del cuerpo del niño pueden
quedar atrapados en uniones flojas.

Si cambia la terminación de la cuna, utilice un material no tóxico recomendado para productos para niños.

Cuando el niño sea capaz de pararse, coloque el colchón en la posición más baja y retire almohadillas, juguetes
grandes y otros objetos que podrían servir para que el niño trepe.

Nunca use bolsas ni películas plásticas como cobertura para el colchón, porque pueden causar asfixia.

Remplazar la barandilla para dentición si está dañada o floja (si una barandilla de dentición está incluida con
este modelo)

PRECAUCIÓN: TODO COLCHÓN UTILIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27-1/4
PULGADAS POR 51-5/8 PULGADAS (69CM POR 131CM) CON UN ESPESOR NO MAS DE 6 PULGADAS
(15CM).

Los niños pueden asfixiarse si quedan atrapados en espacios entre los lados de la cuna y un colchón
demasiado pequeño.

Siga las advertencias en todos los productos en una cuna.

PELIGRO DE ESTRANGULACIÓN. NUNCA coloque la cama cerca de una ventana donde los cordones de
persianas o cortinas podrían estrangular al niño.

NUNCA cuelgue objetos con un cordón, cuerda o cinta al cuello del niño, tales como capuchas con cordón o
chupetes. Estos objetos pueden quedar atrapados entre las partes de la cama.

PRECAUCIÓN
PELIGRO DE BLOQUEO. Para evitar los espacios peligrosos, todo colchón utilizado con esta cama debe ser

un colchón de tamaño normal de por lo menos 51-5/8 pulgadas (1310 mm) de largo, 27-1/4 pulgadas (690 mm)
de ancho y un máximo de 6 pulgadas (150 mm).

*
*
*
*
*
*
*

CUIDADO, LIMPIEZA Y MANTENIMIENTO

NOTAS E INSTALACIÓN

Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.

Ármela sobre superficies blandas y suaves para evitar dañar el pulido del producto.

El destornillador de cabeza Phillips no está incluido.

No use herramientas eléctricas.

Precaución: Un adulto debe armarla.

Se necesitan dos personas para armarla.

Tiempo estimado para armarla: 30 minutos.

Quítele el polvo regularmente con un paño limpio y seco para evitar que haya acumulación. De vez en cuando se
puede usar un paño húmedo para limpiar la superficie. Séquelo inmediatamente. No utilice productos abrasivos que
puedan dañar el lustre. La exposición excesiva a la luz solar y a cambios extremos de temperatura y humedad puede
dañar la madera del mueble.

Verifique los pernos y tornillos periódicamente y ajústelos si es necesario.

GARANTÍA LIMITADA DE 1 AÑO

Dorel garantiza que este producto está libre de defectos de material y mano de obra y se compromete
a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra
original. Esta garantía es válida solamente con presentación de una prueba de compra. Esto se limita
a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye ningún trabajo
de ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal ensamblado, sujeto a
mal uso o abuso, o que haya sido alterado o reparado de cualquier manera. Cualquier uso, rotura o
pérdida de color de la tela no están incluidos en esta garantía (donde corresponda). Esta garantía le
da derechos legales específicas y usted puede también tener otros derechos que varían de estado a
estado o de provincia a provincia.

ADVERTENCIA: Si este producto está dañado y/o ciertas

piezas faltan o están rotas, NO LO USE.

1 2 3

4 5 6

7 8 9

10 11 12

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

LISTA DE ACCESORIOS

Ø1/4" * 13mm * 50 mm

Ø1/4" * 13mm * 42 mm

Ø10 * 35mm

2 PZAS

8 PZAS

2 PZAS

PERNO

PERNO

CLAVIJA DE MADERA

BLOQUE DE PLASTICO

PERNO SOPORTE DE COLCHÓN

ARANDELA RESORTE

Ø1/4" * 13mm * 15 mm

Ø1/4" * 11mm * 1.2 mm

Ø5/16" * 13mm * 1.5 mm

M4 x 25mm

Ø6 * 20mm

2 PZAS

16 PZAS

16 PZAS

10 PZAS

4 PZAS

12 PZAS

1 PZA

ARANDELA RESORTE

TORNILLO

CLAVIJA DE MADERA

PERNO DE LEVA

BLOQUEO DE CAM

LLAVE ALLEN

8 PZAS

8 PZAS

A B C

D E F

G H I

J K L

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

LISTA DE PIEZAS

PANEL LATERAL

IZQUIERDO

PANEL FRONTAL

/ POSTERIOR

PANEL LATERAL

DERECHO

1 PC

2 PCS

1 PC

FERROCARRIL DÍA

SOPORTE DE COLCHON

CAJÓN DELANTERO

1 PC

1 PC

1 PC

CAJÓN IZQUIERDO

CAJÓN MEDIO PANEL

CAJÓN LADO DERECHO

1 PC

1 PC

1 PC

1 PC

1 PC

1 PC

PANEL POSTERIOR

DEL CAJÓN

PANEL INFERIOR

DEL CAJÓN

BARRA DE SOPORTE

DE CAJONES

ETAPA 1:

2 4 PCS

7 4 PCS

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

Fije los paneles laterales izquierdo / derecho (A y C) al panel posterior (B) con las arandelas
de resorte (7) y los pernos (2). Use la llave Allen (12) para apretar los pernos.

2

7

2

7

2

7

2

7

A

B

C

5 6

16PCS

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

ETAPA 2:

Fije el soporte del colchón (E) a los paneles laterales izquierdo / derecho (A y C) con las
arandelas resorte (6) y los pernos de soporte del colchón (5). Use la llave Allen (12) para
apretar los pernos.

16PCS

8

5

6

5

6

5

6

5

6

E

B

C

A

CORRECTO

* La etiqueta "ESTE LADO

HACIA ARRIBA" muestra el lado

que debe ir hacia arriba.

CORRECTO

* Las lengüetas ubicadas en los
ángulos del soporte del colchón

deben ir hacia arriba

NOTA: Las fotos y los dibujos anteriores que muestran cómo colocar correctamente el

soporte del colchón son solo para referencia. Los estilos y los colores de las cunas

pueden variar.

2 4 PCS

7 4 PCS

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

ETAPA 3:

Fije el panel frontal (B) a los paneles laterales izquierdo / derecho (A y C) con las arandelas
resorte (7) y los pernos (2). Use la llave Allen (12) para apretar los pernos.

2

7

2

7

2

7

2

7

C

A

B

B

9 6 PCS

10 8 PCS

11 6 PCS

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

ETAPA 4:

Inserte los pernos de levas (10) en el frente del cajón (F) y el panel posterior del cajón (J)
como se muestra.
Inserte el bloqueo de la leva (11) en el lado izquierdo del cajón (G), el panel central del
cajón (H) y el lado derecho del cajón (I).
Inserte la espiga de madera (9) en el frente del cajón (F), fije el lado izquierdo del cajón (G),
el panel central del cajón (H) y el lado derecho del cajón (I) al frente del cajón (F) girando el
bloqueo de la leva (11) 1/2 vuelta en sentido horario con un destornillador Phillips (no
incluido).

11

11

11

9

9

9

9

9

10

10

10

10

10

10

10

11

11

10

11

9

F

G

H

I

J

8 4 PCS

9 6 PCS

11 2 PCS

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

ETAPA 5:

Inserte la espiga de madera (9) en el frente del cajón (F), fije la barra de soporte del cajón
(L) al frente del cajón (F).
Deslice el panel inferior del cajón (K) en las ranuras de los lados izquierdo y derecho del
cajón (G&I) y el frente del cajón (F).
Inserte la espiga de madera (9) en el panel central del cajón (H) y la barra de soporte del
cajón (L).
Inserte el bloqueo de la leva (11) en el panel central del cajón (H), fije el panel posterior del
cajón (J) a los lados del cajón (G & I) con los tornillos (8) girando el bloqueo de la leva (11)
1/2 vuelta en sentido horario usando un destornillador Phillips (no incluido).

9

8

8

9

9

9

11

8

8

11

9

9

K

L

*

*

ETAPA 1:

ETAPA 2:

ETAPA 3:

ETAPA 1:
ETAPA 2:

TODO COLCHÓN UTIZADO EN ESTA CUNA DEBE SER DE POR LO
MENOS 27-1/4 PULGADAS POR 51-5/8 PULGADAS (69cm POR 131cm)
CON UN ESPESOR NO MAS DE 6 PULGADAS (15cm).

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

ADVERTENCIAS:

La cama de día no está prevista para niños de menos de 15 meses o más de
50 libras de peso (22.7 KGS).

CAMA DE DÍA A PARTIR DE LA CUNA

Separe el panel frontal (B) de los paneles laterales (A y C) con la llave Allen (12).

Si el soporte del colchón (E) no está en la posición más baja, desenrosque los pernos
(5) de los paneles laterales (A y C) y muévalo a la posición más baja.

Asegure el riel de la cama de día (D) a los paneles laterales (A y C) con el
bloque de plástico (4), los pernos (1), la arandela de resorte (7), las clavijas de
madera (3) y la llave Allen (12).

CAMA DE DÍA A PARTIR DE CERO

Siga los pasos 1 a 3 de las instrucciones de montaje de la cuna.

Fije el riel de la cama de día (D) a los paneles laterales (A y C) con bloque de plastico
(2), pernos (2), tacos de madera (2) y la llave Allen (12).

D

7

A

3

4

1

CUNA DE ALMACENIMIENTO 3 IN 1

DL8876B3, DL8876B3-WN

Convierta su cuna convertible 3 en 1 en una cama para niños

pequeños con el riel de conversión (número de modelo DL8876-5

and DL8876-5WN) que se vende por separado.

¡Listo! Acaba de armar su cuna 3 en 1.

CUNA DE ALMACENIMIENTO 3 IN 1

DL8877B3

PRECAUCIÓN: Esta unidad está diseñada para ser utilizada

únicamente con los productos y/o pesos máximos indicados. Su uso con

otros productos y/o productos más pesados que los pesos máximos

indicados puede provocar inestabilidad o causar lesiones.

TODO COLCHÓN UTILIZADO EN

ESTA CUNA DEBE SER DE POR LO

MENOS 27-1/4 PULGADAS POR 51­5/8 PULGADAS (69CM POR 131CM)

CON UN ESPESOR NO MAS DE 6

PULGADAS (15CM).

Cuando el niño pueda pararse

o llegue a 35.4" (90 cm) de

altura, no debe seguir usando

esta cuna.

La CAMA DE DÍA no está prevista

para niños menores de 15 meses

o de más de 50 libras (22.7 kgs)

de peso.

NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza o está

dañada, contacte nuestro departamento de servicio a la clientela.

Reemplazaremos la pieza SIN cargo.

Tel #: [phone]

Correo electrónico: [email protected]

El peso máximo no debe

exceder las 50 libras cuando

se usa como cuna.

Peso máximo

de cada cajón

10 lbs.

DL8877B3

0-65857-20987-7

RÉFÉRENCES ULTÉRIEURES.

Numéro de Lot:

(SITUÉ SUR LA BOÎTE)

DATE D'ACHAT:

______ / ______ / ______

BERCEAU CONVERTIBLE 3 EN 1

NOTE:

CE MANUEL D'INSTRUCTIONS

CONTIENT DES INFORMATIONS

S.V.P. LIRE ET CONSERVER POUR

IMPORTANTES SUR LA SÉCURITÉ.

MANUEL D'INSTRUCTIONS

Modèle No.:

CODE CUP:

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endommagée, contactez notre

Service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Tél #: [phone]

Courriel: [email protected]

*

*

*

*

*

*

*

*

*
*

*

*

*

*

*

*

*

NE JAMAIS utiliser le lit pour un enfant de moins de 15 mois ou qui pèse plus de 50 lbs.

*

TOUJOURS suivre les instructions d'assemblage.

*

*

NE JAMAIS accrocher des cordes au-dessus d'un lit.

*

*

ATTENTION

Cessez d'utiliser le lit d'enfant quand l'enfant commence à grimper pour sortir ou a atteint 89 cm (35 pouces) de
grandeur.

SERVICE À LA CLIENTÈLE

Vous pouvez également nous contacter en écrivant à l'adresse ci-dessous. S'il vous plaît inclure le numéro de modèle du produit, la couleur et

une description détaillée de votre demande.

Dorel Living - Customer Service Département

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Québec

Canada, H1G 3L1

AVERTISSEMENT

Le non respect de ces avertissements et des instructions d'assemblage peut entraîner des blessures graves ou la
mort.

Lire toutes les instructions avant d'assembler le lit de bébé. GARDEZ LES INSTRUCTIONS POUR UTILISATION.

Vérifiez ce produit pour du matériel endommagé, des joints lâches, des boulons desserrés ou autres éléments de
fixation, des pièces manquantes ou des bords pointus avant d'assembler et fréquemment pendant l'utilisation. Serrez
solidement les boulons desserrés ou autres matériels de fixation. NE PAS utiliser le lit de bébé si des pièces sont
manquantes, endommagées ou brisées. Contactez un représentant du Service à la clientèle au 1-800-295-1980 pour
des pièces de rechange et des instructions au besoin. NE PAS substituer de pièces.

Les enfants peuvent s’asphyxier avec du linge de lit épais. Ne jamais ajouter un oreiller ou un édredon dans le lit. Ne
jamais ajouter du linge capitonné dans le lit de l’enfant.

DES ENFANTS SONT MORTS DANS LEUR LIT PARCE QU'ILS SONT RESTES ATTRAPES. La tête ou le cou d'un
enfant peuvent rester attrapés dans des espaces entre les parties du lit.

Pour réduire le risque de SMSN, les pédiatres recommandent de placer les enfants en bonne santé sur le dos pour
dormir, à moins que le conseil du médecin soit différent.

NE JAMAIS placer le lit près d’une fenêtre où des cordons de stores ou de rideaux pourraient étrangler un enfant.

Les cordons peuvent causer la strangulation! NE PAS placer des objets attachés par une corde autour du cou de
l'enfant, tels que bonnets avec cordons ou sucettes. NE PAS accrocher des cordes au-dessus du berceau ni attacher
des cordes aux jouets.

Pour éviter le danger de strangulation serrez toutes les attaches. Des parties du corps de l'enfant ou ses vêtements
peuvent demeurer attrapés aux attaches desserrées.

Si vous refaites la finition, utilisez un produit non-toxique spécifique pour des produits pour enfants.

Lorsque l'enfant est capable de se mettre debout, placez le matelas à sa plus base position et enlevez toutes les
bordures de protection, des grands jouets et d'autres objets qui pourraient aider l'enfant à grimper.

Ne jamais utiliser des grands sacs en plastique ou de la pellicule plastique comme protecteur de matelas, car ils
peuvent provoquer l'asphyxie.

Remplacer la barre de dentition si elle est endommagée ou deserrée (si une barre de dentition est fournie avec ce
modèle).

ATTENTION: TOUT MATELAS UTILISÉ DANS CE LIT D'ENFANT DOIT MESURER AU MOINS 69 CM PAR 131
CM (27-1/4 PO X 51-5/8 PO) AVEC UNE ÉPAISSEUR MAIS NE DÉPASSANT PAS 15 CM (6 PO.).

Les enfants peuvent s'asphyxier s'ils restent attrapés dans des espaces entre les côtés du lit et un matelas qui est trop
petit.

Respectez les avertissement de tous les produits concernant un berceau.

DANGER DE STRANGULATION. NE JAMAIS placer le lit proche d'une fenêtre où les cordons des stores ou des
rideaux pourraient stranguler un enfant.

NE JAMAIS placer des objets avec un cordon, une corde ou un ruban au cou d'un enfant, tels que bonnets avec des
cordons ou des sucettes. Ces objets peuvent rester pris entre les parties du lit.

DANGER DE BLOQUAGE. Pour éviter des espaces dangereux, tout matelas utilisé avec ce lit doit être un matelas
pleine grandeur d'au moins 51-5|8 pouces (1310 mm) de longueur, 27-1|4 pouces (690 mm) de largeur et un épaisseur
maximum de 6 pouces (150 mm).

*
*

*

*
*
*
*

SOIN, NETTOYAGE ET ENTRETIEN

NOTES ET INSTALLATION

S'assurer que toutes les pièces sont présentes avant de commencer l'assemblage.

Assembler sur une surface douce et lisse pour empêcher d'endommager la finition du produit.

Le tournevis cruciforme n'est pas inclus.

NE PAS utiliser d'outils électriques.

ATTENTION: Doit être assemblé par un adulte.

Deux personnes sont nécessaires pour l'assemblage.

Temps d'assemblage estimé: 30 minutes.

Époussetez régulièrement avec un chiffon doux, sans peluche pour empêcher la poussière de s'accumuler. Un chiffon
humide peut être utilisé occasionnellement pour nettoyer la surface. Séchez immédiatement. Ne pas utiliser de produits
abrasifs qui peuvent endommager la finition. Une exposition excessive à la lumière du soleil et aux changements
extrêmes de température peut endommager le mobilier en bois.

Vérifiez les boulons, vis périodiquement et serrez-les si nécessaire.

GARANTIE LIMITÉE DE 1 AN

Dorel garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de remédier à un tel
défaut. Cette garantie couvre un (1) an à partir de la date d'achat originale. Cette garantie est valable uniquement sur
présentation d'une preuve d'achat. Cette garantie se limite exclusivement à la réparation ou au remplacement de pièces
défectueuses du mobilier et aucun travail d'assemblage n'est inclus. Cette garantie ne s'applique pas à un produit qui a
été assemblé incorrectement, soumis à une mauvaise utilisation ou abus, ou qui a été modifié ou réparé de quelque
façon. L'usure, les déchirures ou la décoloration du tissu ne sont pas couverts par cette garantie (le cas échéant). Cette
garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à
l'autre ou d'une province à l'autre.

AVERTISSEMENT! Si ce produit est endommagé, et/ou des

pièces sont brisées ou manquantes, NE PAS UTILISER.

1 2 3

4 5 6

7 8 9

10 11 12

CAM BOLT

CAM LOCK

CLÉ ALLEN

8 PCES

8 PCES

1 PCE

RONDELLES À RESSORT

VIS

GOUJONS EN BOIS

10 PCES

4 PCES

12 PCES

2 PCES

16 PCES

16 PCES

Ø5/16" * 13mm * 1.5 mm

M4 x 25mm

Ø6 * 20mm

Ø1/4" * 13mm * 15 mm

Ø1/4" * 11mm * 1.2 mm

BLOC PLASTIQUE

MATTRESS SUPPORT BOLT

RONDELLES À RESSORT

BOULON

BOULON

GOUJONS EN BOIS

2 PCES

8 PCES

2 PCES

LISTE DE QUINCAILLERIE

Ø1/4" * 13mm * 50 mm

Ø1/4" * 13mm * 42 mm

Ø10 * 35mm

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

A B C

D E F

G H I

J K L

1 PCE

1 PCE

1 PCE

PANNEAU ARRIÈRE

DE TIROIR

PANNEAU INFERIEUR

DE TIROIR

BARRE DE SUPPORT

DE TIROIR

TIROIR GAUCHE

PANNEAU CENTRAL

DE TIROIR

TIROIR CÔTÉ DROIT

1 PCE

1 PCE

1 PCE

1 PCE

1 PCE

1 PCE

RAIL

SUPPORT DE MATELAS

TIROIR AVANT

Panneau latéral gauche

PANNEAU CÔTÉ DROIT

1 PCE

2 PCES

1 PCE

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

LISTE DE PIÈCES

ÉTAPE 1:

2 4 PCS

7 4 PCS

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

Fixez les panneaux latéraux gauche / droit (A & C) au panneau arrière (B) avec les rondelles à
ressort (7) et les boulons (2). Utilisez la clé Allen (12) pour serrer les boulons.

2

7

2

7

2

7

2

7

A

B

C

5 6

16PCS

16PCS

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

ÉTAPE 2:

Fixez le support de matelas (E) aux panneaux latéraux gauche / droit (A & C) à l’aide de

rondelles à ressort (6) et de boulons de support de matelas (5). Utilisez la clé Allen (12)
pour serrer les boulons.

8

5

6

5

6

5

6

5

6

E

B

C

A

CORRECT

* L’étiquette "THIS SIDE UP"

indique le côté qui doit aller

vers le haut.

CORRECT

* Les languettes situées aux

angles du support du matelas

doivent pointer vers le haut.

NOTE: Les photos et les dessins ci-dessus illustrant la façon de fixer correctement le

support de matelas sont à titre de référence seulement. Les styles de lit d'enfant et les

2 4 PCS

7 4 PCS

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

ÉTAPE 3:

Fixez le panneau avant (B) aux panneaux latéraux gauche / droit (A & C) à l’aide de

rondelles à ressort (7) et de boulons (2). Utilisez la clé Allen (12) pour serrer les boulons.

2

7

2

7

2

7

2

7

C

A

B

B

9 6 PCS

10 8 PCS

11 6 PCS

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

ÉTAPE 4:

Insérez les boulons de came (10) dans les panneaux avant (F) et arrière du tiroir (J), comme
indiqué.
Insérez le verrou à came (11) dans le côté gauche du tiroir (G), le panneau central du tiroir
(H) et le côté droit du tiroir (I).
Insérez la cheville en bois (9) dans le devant du tiroir (F), fixez le côté gauche du tiroir (G), le
panneau central du tiroir (H) et le côté droit du tiroir (I) au devant du tiroir (F) en faisant
pivoter le verrou à came (11) un demi tour dans le sens horaire à l'aide d'un tournevis
cruciforme (non fourni).

11

11

11

9

9

9

9

9

10

10

10

10

10

10

10

11

11

10

11

9

F

G

H

I

J

8 4 PCS

9 6 PCS

11 2 PCS

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

ÉTAPE 5:

Insérez la cheville en bois (9) dans le devant du tiroir (F), fixez la barre de support du tiroir
(L) au devant du tiroir (F).
Faites glisser le panneau inférieur du tiroir (K) dans les rainures des côtés gauche et droit

du tiroir (G & I) et de l’avant du tiroir (F).

Insérez la cheville en bois (9) dans le panneau central du tiroir (H) et la barre de support du
tiroir (L).
Insérez le verrou à came (11) dans le panneau central du tiroir (H), fixez le panneau arrière
du tiroir (J) aux côtés du tiroir (G & I) à l'aide des vis (8) en tournant le verrou à came (11)
d'un demi-tour dans le sens horaire à l'aide d'un tournevis cruciforme (non inclus).

9

8

8

9

9

9

11

8

8

11

9

9

K

L

*

*

ÉTAPE 1:

ÉTAPE 2:

ÉTAPE 3:

ÉTAPE 1:
ÉTAPE 2:

Suivez les étapes 1 à 3 de l’instruction de montage du lit.

Fixez le rail (D) aux panneaux latéraux (A & C) à l’aide du bloc de plastique (2), des

boulons (2), des goujons en bois (2) et de la clé Allen (12).

Fixez le rail (D) aux panneaux latéraux (A & C) à l’aide du bloc de plastique (4),

des boulons (1), de la rondelle-ressort (7), des goujons en bois (3) et de la clé
Allen (12).

ASSEMBLAGE DU LIT DE JOUR: À PARTIR DE ZÉRO

Le lit de jour n'est pas destiné aux enfants âgés de moins de 15 mois ou
pesant plus de 22.7kg (50lb).

ASSEMBLAGE DU LIT DE JOUR: À PARTIR DU LIT DE BÉBÉ

Detach the front panel (B) from the side panels (A&C) with the Allen Key (12).

Si le support de matelas (E)n'est pas dans la position la plus basse, dévisser les
boulons du support de matelas (5) des panneaux latéraux (A & C) et passer à la
position la plus basse.

TOUT MATELAS UTILISÉ DANS CE LIT DE BÉBÉ DOIT MESURER AU
MOINS 69 CM PAR 131 CM (27-1/4 po X 51-5/8 po) AVEC UNE ÉPAISSEUR
NE DÉPASSANT PAS 15 CM (6 po).

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

MISE EN GARDE:

D

7

A

3

4

1

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

Convertissez votre lit de bébé convertible 3 en 1 en un lit pour bébé grâce

au rail de conversion (numéro de modèle DL8876-5) vendu séparément.

Voilà! Vous avez terminé d'assembler votre berceau 3 en 1!

BERCEAU CONVERTIBLE 3 EN 1

DL8877B3

ATTENTION: Cette unité est destinée à être utilisé

uniquement avec les produits et/ou les poids maximum indiqués.

L'utilisation avec d'autres produits et/ou des produits plus lourds que

les poids maximum indiqués peut entraîner une instabilité ou causer

des blessures.

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endommagée, contactez notre Service à

la clientèle. Nous remplacerons la pièce GRATUITEMENT.

Tél #: [phone]

Courriel: [email protected]

Le LIT DE JOUR n'est pas destiné aux

enfants âgés de moins de 15 mois ou

pesant plus de 22.7 kg (50 lb).

Le poids maximum de l'enfant doit

être inférieur à 22.7 kg (50 lb) si

utilisé comme lit de bébé.

Cessez d'utiliser le lit d'enfant quand

l'enfant commence à grimper pour

sortir ou a atteint 90 cm (35.4 pouces)

de grandeur.

TOUT MATELAS UTILISÉ DANS CE LIT

D'ENFANT DOIT MESURER AU MOINS 69

CM PAR 131 CM (27-1/4 PO X 51-5/8 PO)

AVEC UNE ÉPAISSEUR NE DÉPASSANT

PAS 15 CM (6 PO).

Tiroir

Poids maximum

10 lbs.
